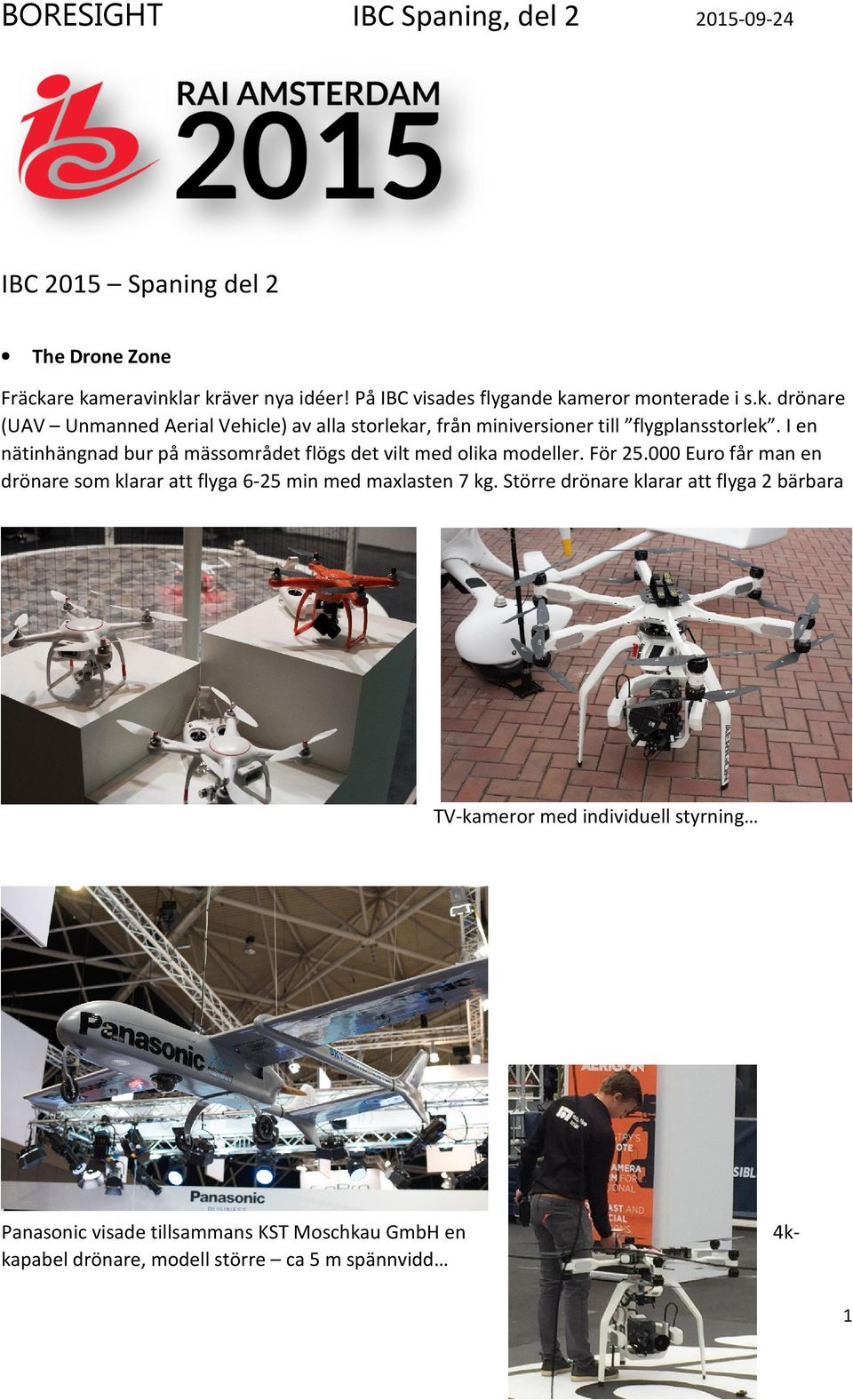

1 IBC 2015 Spaning del 2 The Drone Zone Fräckare kameravinklar kräver nya idéer! På IBC visades flygande kameror monterade i s.k. drönare (UAV Unmanned Aerial Vehicle) av alla storlekar, från miniversioner till flygplansstorlek. I en nätinhängnad bur på mässområdet flögs det vilt med olika modeller. För Euro får man en drönare som klarar att flyga 6-25 min med maxlasten 7 kg. Större drönare klarar att flyga 2 bärbara TV-kameror med individuell styrning Panasonic visade tillsammans KST Moschkau GmbH en 4kkapabel drönare, modell större ca 5 m spännvidd 1

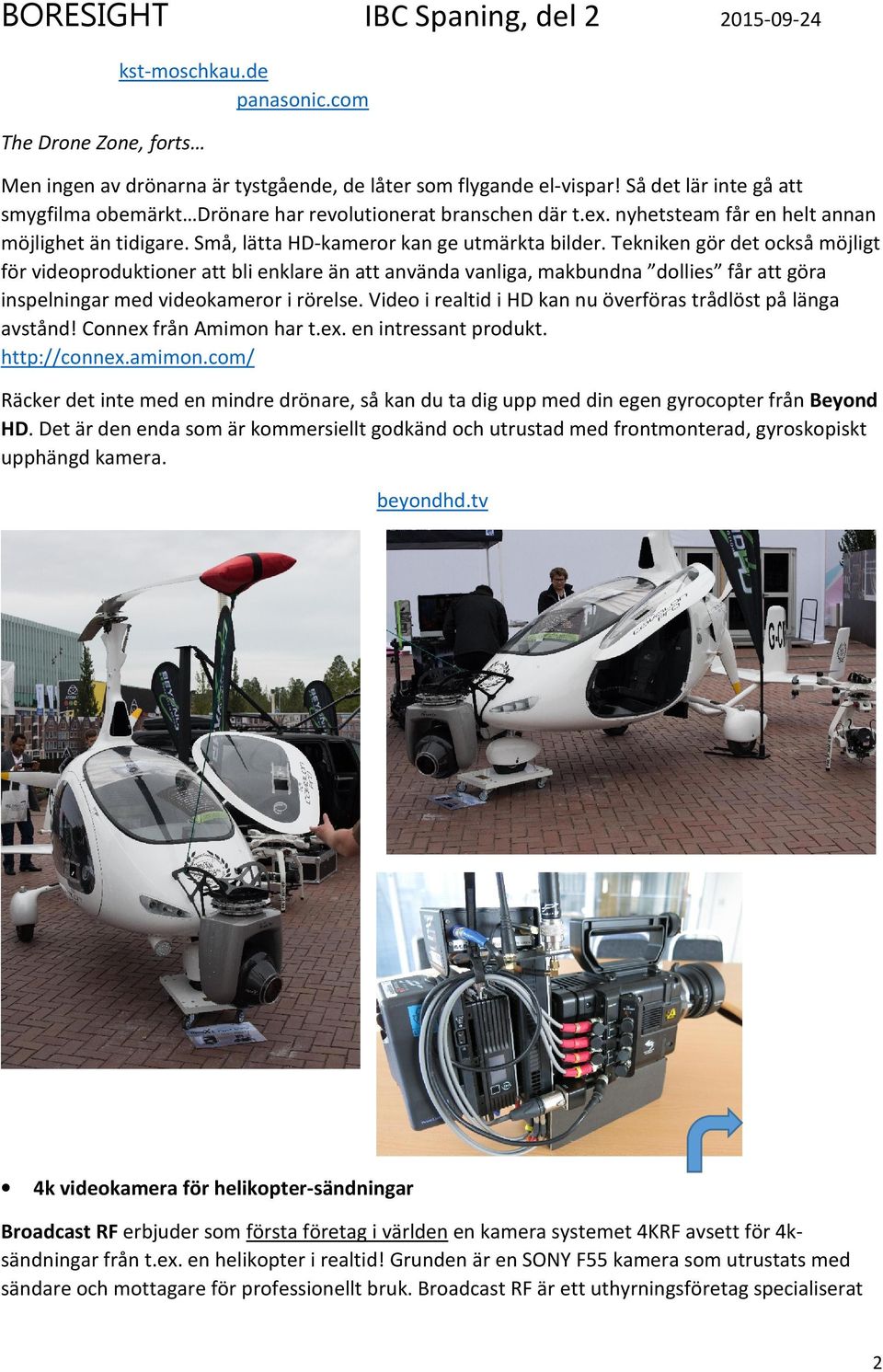

2 The Drone Zone, forts kst-moschkau.de panasonic.com Men ingen av drönarna är tystgående, de låter som flygande el-vispar! Så det lär inte gå att smygfilma obemärkt Drönare har revolutionerat branschen där t.ex. nyhetsteam får en helt annan möjlighet än tidigare. Små, lätta HD-kameror kan ge utmärkta bilder. Tekniken gör det också möjligt för videoproduktioner att bli enklare än att använda vanliga, makbundna dollies får att göra inspelningar med videokameror i rörelse. Video i realtid i HD kan nu överföras trådlöst på länga avstånd! Connex från Amimon har t.ex. en intressant produkt. Räcker det inte med en mindre drönare, så kan du ta dig upp med din egen gyrocopter från Beyond HD. Det är den enda som är kommersiellt godkänd och utrustad med frontmonterad, gyroskopiskt upphängd kamera. beyondhd.tv 4k videokamera för helikopter-sändningar Broadcast RF erbjuder som första företag i världen en kamera systemet 4KRF avsett för 4ksändningar från t.ex. en helikopter i realtid! Grunden är en SONY F55 kamera som utrustats med sändare och mottagare för professionellt bruk. Broadcast RF är ett uthyrningsföretag specialiserat 2

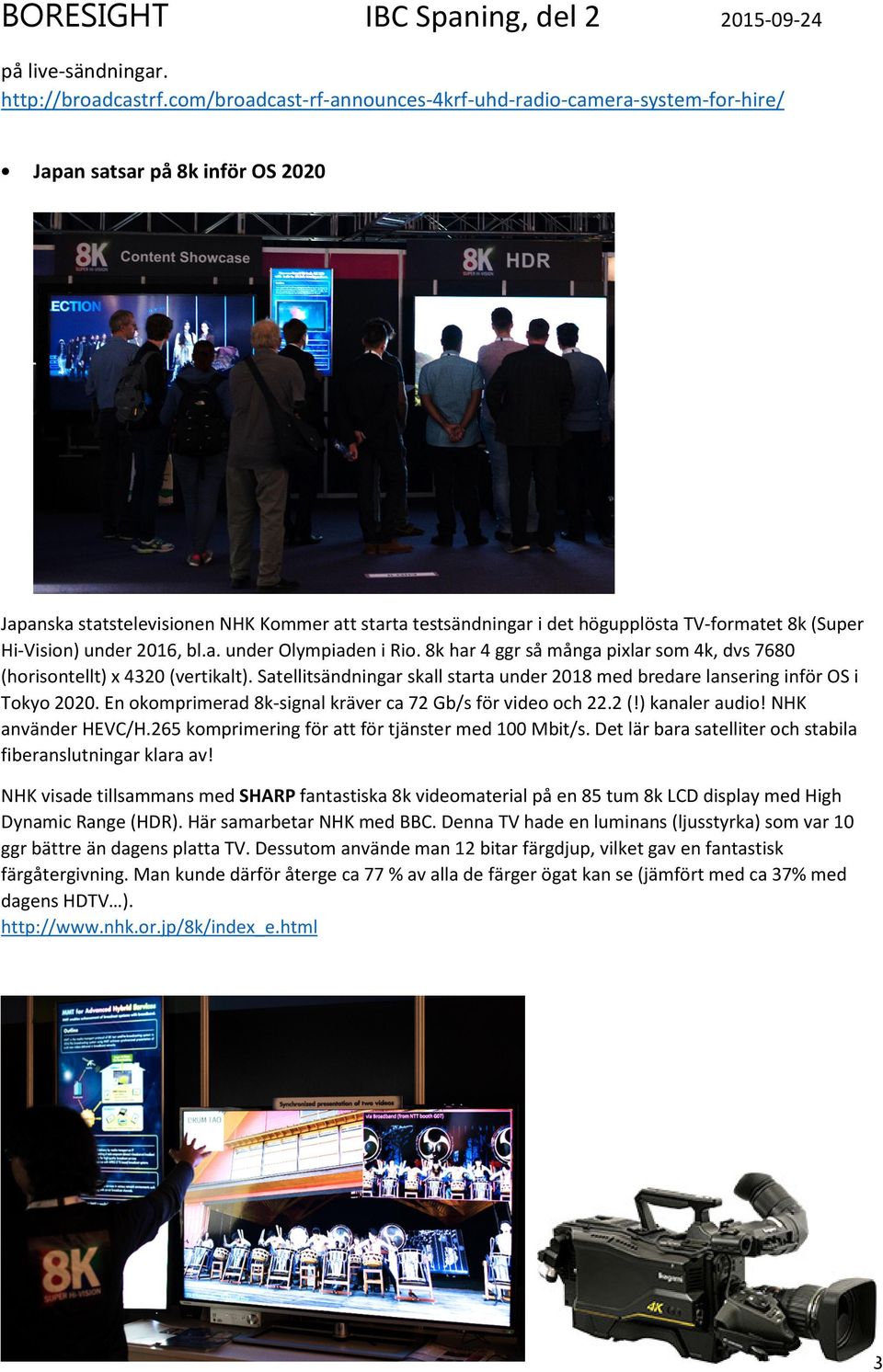

3 BORESIGHT IBC Spaning, del på live-sändningar. Japan satsar på 8k inför OS 2020 Japanska statstelevisionen NHK Kommer att starta testsändningar i det högupplösta TV-formatet 8k (Super Hi-Vision) under 2016, bl.a. under Olympiaden i Rio. 8k har 4 ggr så många pixlar som 4k, dvs 7680 (horisontellt) x 4320 (vertikalt). Satellitsändningar skall starta under 2018 med bredare lansering inför OS i Tokyo En okomprimerad 8k-signal kräver ca 72 Gb/s för video och 22.2 (!) kanaler audio! NHK använder HEVC/H.265 komprimering för att för tjänster med 100 Mbit/s. Det lär bara satelliter och stabila fiberanslutningar klara av! NHK visade tillsammans med SHARP fantastiska 8k videomaterial på en 85 tum 8k LCD display med High Dynamic Range (HDR). Här samarbetar NHK med BBC. Denna TV hade en luminans (ljusstyrka) som var 10 ggr bättre än dagens platta TV. Dessutom använde man 12 bitar färgdjup, vilket gav en fantastisk färgåtergivning. Man kunde därför återge ca 77 % av alla de färger ögat kan se (jämfört med ca 37% med dagens HDTV ). 3

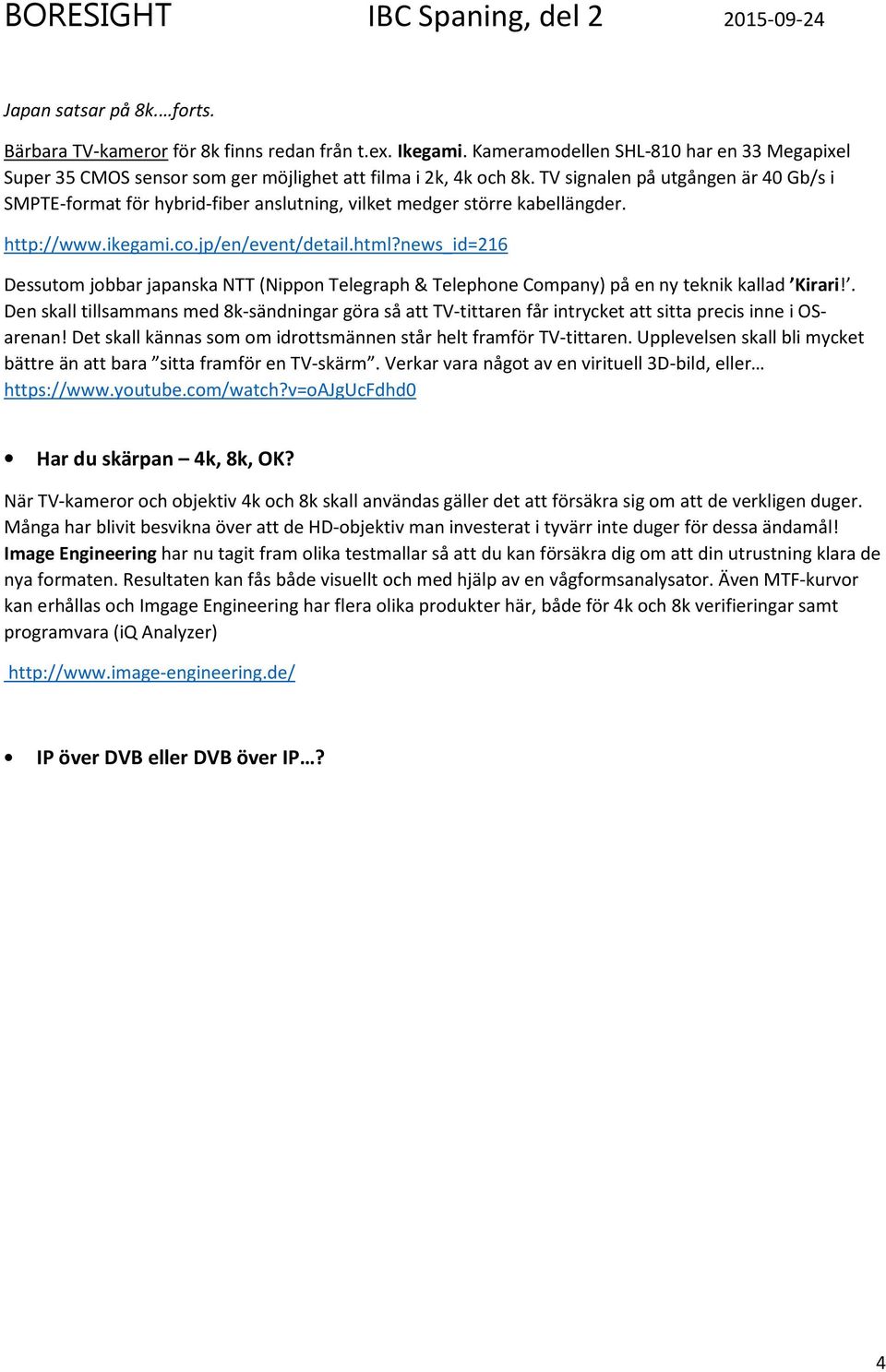

4 Japan satsar på 8k. forts. Bärbara TV-kameror för 8k finns redan från t.ex. Ikegami. Kameramodellen SHL-810 har en 33 Megapixel Super 35 CMOS sensor som ger möjlighet att filma i 2k, 4k och 8k. TV signalen på utgången är 40 Gb/s i SMPTE-format för hybrid-fiber anslutning, vilket medger större kabellängder. Dessutom jobbar japanska NTT (Nippon Telegraph & Telephone Company) på en ny teknik kallad Kirari!. Den skall tillsammans med 8k-sändningar göra så att TV-tittaren får intrycket att sitta precis inne i OSarenan! Det skall kännas som om idrottsmännen står helt framför TV-tittaren. Upplevelsen skall bli mycket bättre än att bara sitta framför en TV-skärm. Verkar vara något av en virituell 3D-bild, eller Har du skärpan 4k, 8k, OK? När TV-kameror och objektiv 4k och 8k skall användas gäller det att försäkra sig om att de verkligen duger. Många har blivit besvikna över att de HD-objektiv man investerat i tyvärr inte duger för dessa ändamål! Image Engineering har nu tagit fram olika testmallar så att du kan försäkra dig om att din utrustning klara de nya formaten. Resultaten kan fås både visuellt och med hjälp av en vågformsanalysator. Även MTF-kurvor kan erhållas och Imgage Engineering har flera olika produkter här, både för 4k och 8k verifieringar samt programvara (iq Analyzer) IP över DVB eller DVB över IP? 4

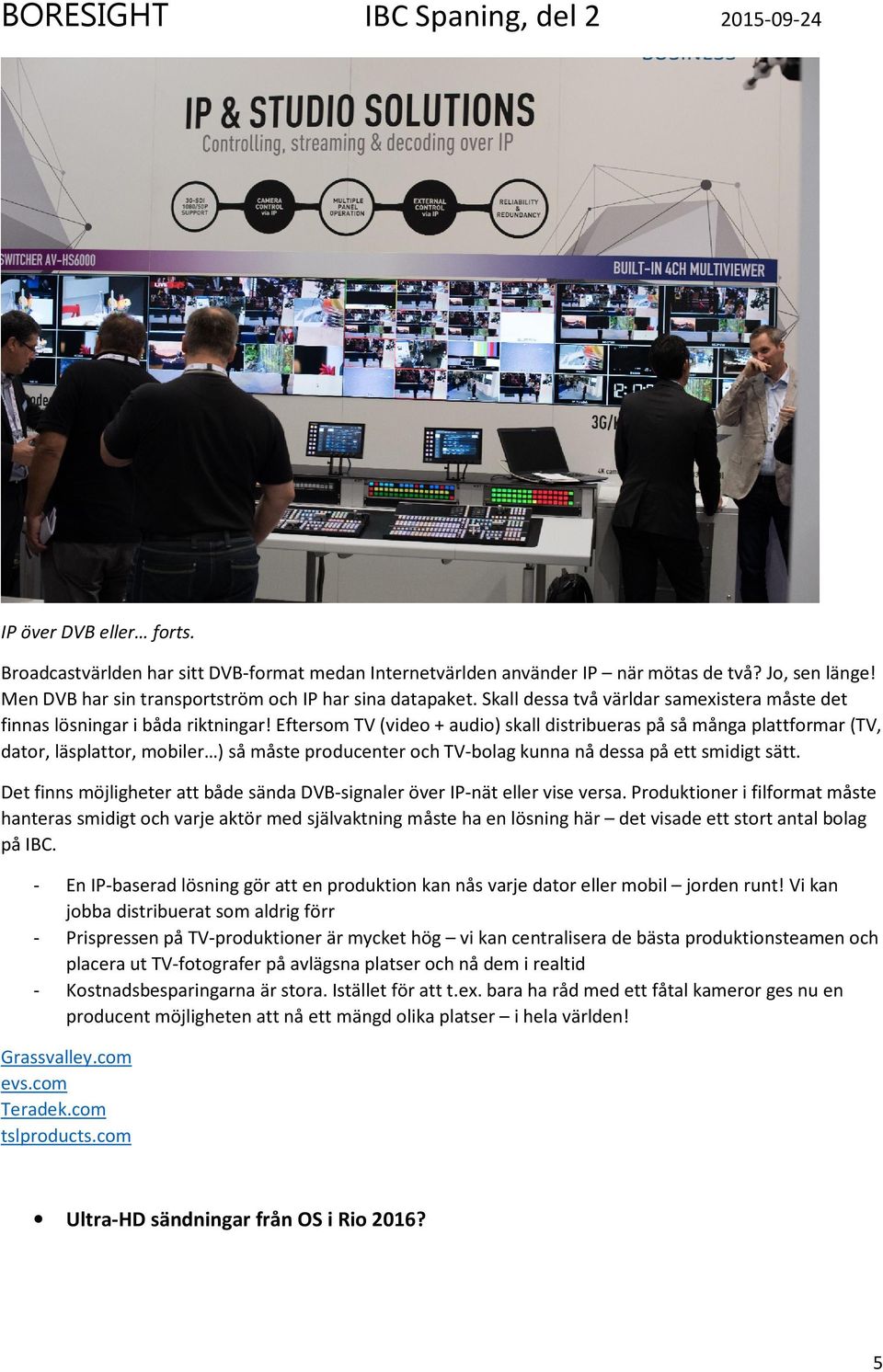

5 IP över DVB eller forts. Broadcastvärlden har sitt DVB-format medan Internetvärlden använder IP när mötas de två? Jo, sen länge! Men DVB har sin transportström och IP har sina datapaket. Skall dessa två världar samexistera måste det finnas lösningar i båda riktningar! Eftersom TV (video + audio) skall distribueras på så många plattformar (TV, dator, läsplattor, mobiler ) så måste producenter och TV-bolag kunna nå dessa på ett smidigt sätt. Det finns möjligheter att både sända DVB-signaler över IP-nät eller vise versa. Produktioner i filformat måste hanteras smidigt och varje aktör med självaktning måste ha en lösning här det visade ett stort antal bolag på IBC. - En IP-baserad lösning gör att en produktion kan nås varje dator eller mobil jorden runt! Vi kan jobba distribuerat som aldrig förr - Prispressen på TV-produktioner är mycket hög vi kan centralisera de bästa produktionsteamen och placera ut TV-fotografer på avlägsna platser och nå dem i realtid - Kostnadsbesparingarna är stora. Istället för att t.ex. bara ha råd med ett fåtal kameror ges nu en producent möjligheten att nå ett mängd olika platser i hela världen! Grassvalley.com evs.com Teradek.com tslproducts.com Ultra-HD sändningar från OS i Rio 2016? 5

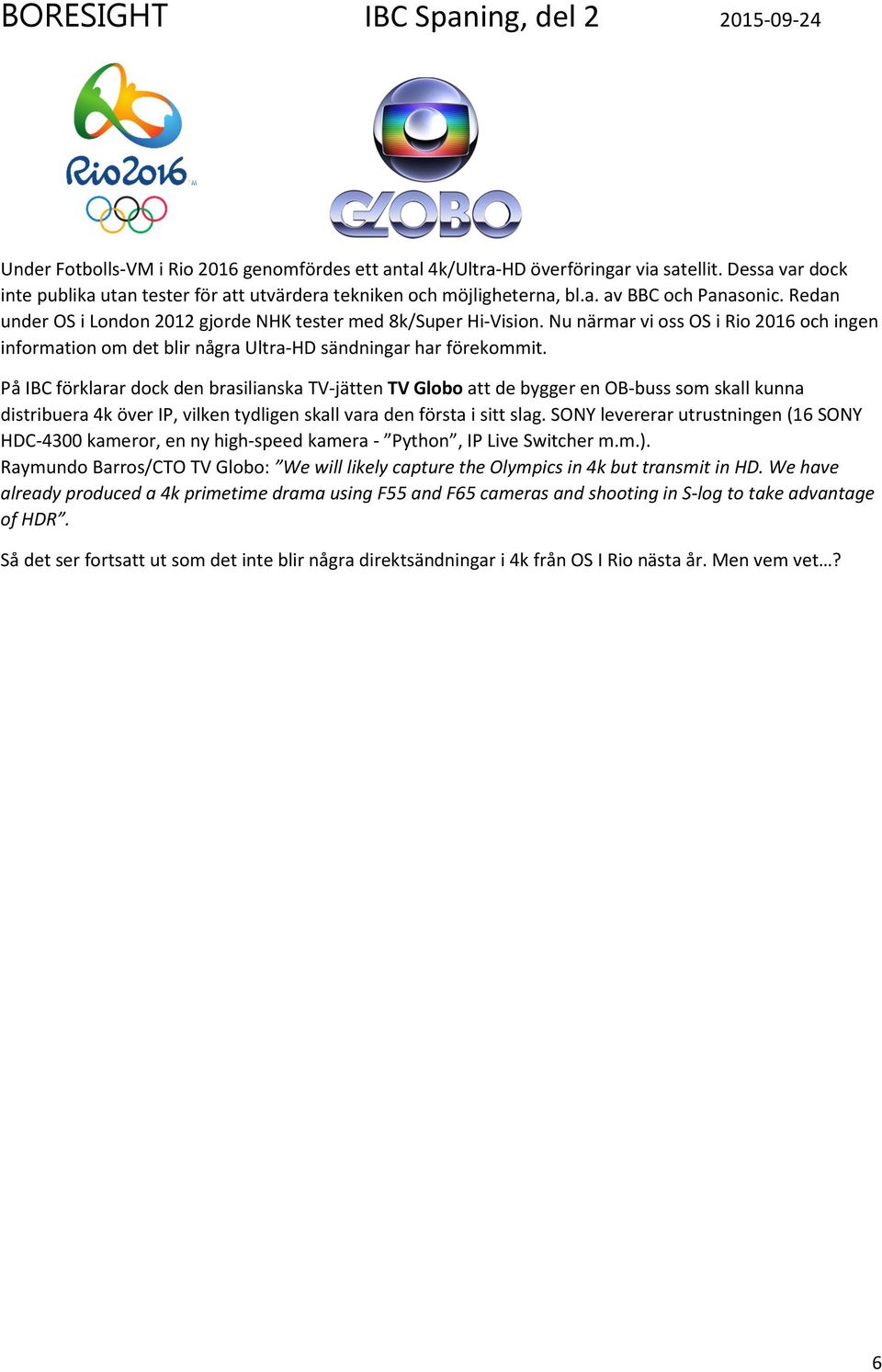

6 Under Fotbolls-VM i Rio 2016 genomfördes ett antal 4k/Ultra-HD överföringar via satellit. Dessa var dock inte publika utan tester för att utvärdera tekniken och möjligheterna, bl.a. av BBC och Panasonic. Redan under OS i London 2012 gjorde NHK tester med 8k/Super Hi-Vision. Nu närmar vi oss OS i Rio 2016 och ingen information om det blir några Ultra-HD sändningar har förekommit. På IBC förklarar dock den brasilianska TV-jätten TV Globo att de bygger en OB-buss som skall kunna distribuera 4k över IP, vilken tydligen skall vara den första i sitt slag. SONY levererar utrustningen (16 SONY HDC-4300 kameror, en ny high-speed kamera - Python, IP Live Switcher m.m.). Raymundo Barros/CTO TV Globo: We will likely capture the Olympics in 4k but transmit in HD. We have already produced a 4k primetime drama using F55 and F65 cameras and shooting in S-log to take advantage of HDR. Så det ser fortsatt ut som det inte blir några direktsändningar i 4k från OS I Rio nästa år. Men vem vet? 6

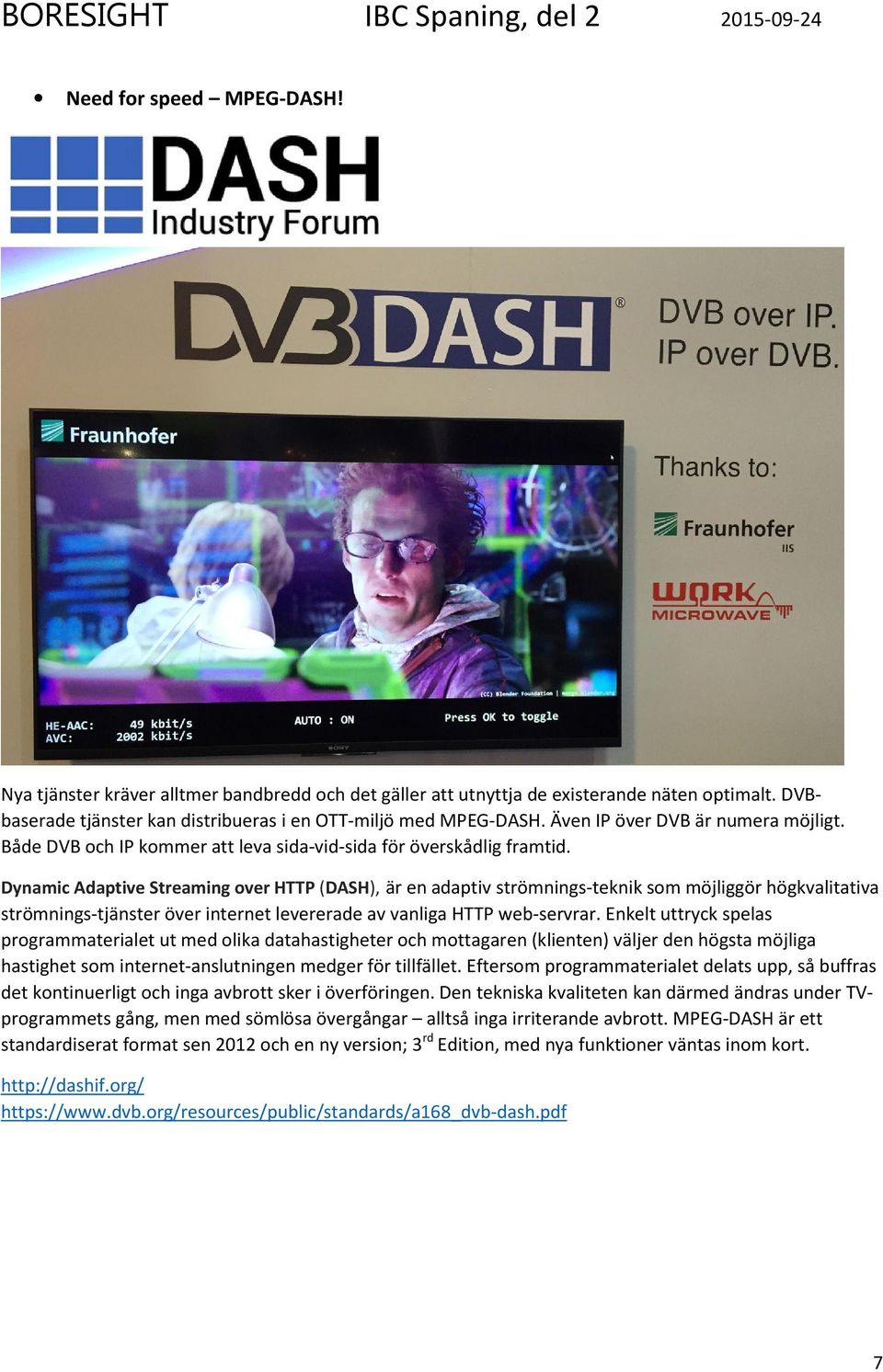

7 Need for speed MPEG-DASH! Nya tjänster kräver alltmer bandbredd och det gäller att utnyttja de existerande näten optimalt. DVBbaserade tjänster kan distribueras i en OTT-miljö med MPEG-DASH. Även IP över DVB är numera möjligt. Både DVB och IP kommer att leva sida-vid-sida för överskådlig framtid. Dynamic Adaptive Streaming over HTTP (DASH), är en adaptiv strömnings-teknik som möjliggör högkvalitativa strömnings-tjänster över internet levererade av vanliga HTTP web-servrar. Enkelt uttryck spelas programmaterialet ut med olika datahastigheter och mottagaren (klienten) väljer den högsta möjliga hastighet som internet-anslutningen medger för tillfället. Eftersom programmaterialet delats upp, så buffras det kontinuerligt och inga avbrott sker i överföringen. Den tekniska kvaliteten kan därmed ändras under TVprogrammets gång, men med sömlösa övergångar alltså inga irriterande avbrott. MPEG-DASH är ett standardiserat format sen 2012 och en ny version; 3 rd Edition, med nya funktioner väntas inom kort

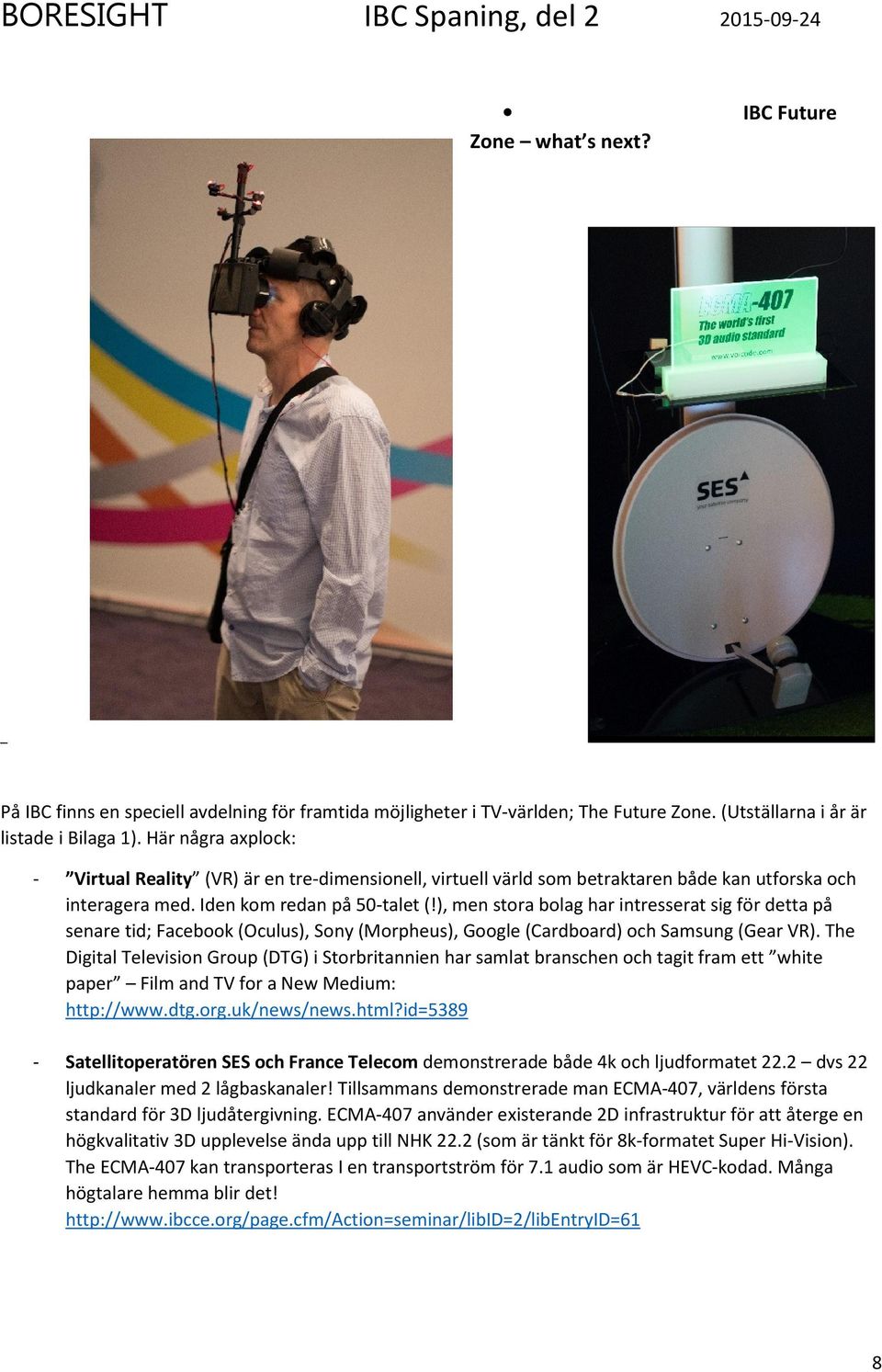

8 mdmasdmadsdass br På BORESIGHT IBC Spaning, del IBC Future Zone what s next? På IBC finns en speciell avdelning för framtida möjligheter i TV-världen; The Future Zone. (Utställarna i år är listade i Bilaga 1). Här några axplock: - Virtual Reality (VR) är en tre-dimensionell, virtuell värld som betraktaren både kan utforska och interagera med. Iden kom redan på 50-talet (!), men stora bolag har intresserat sig för detta på senare tid; Facebook (Oculus), Sony (Morpheus), Google (Cardboard) och Samsung (Gear VR). The Digital Television Group (DTG) i Storbritannien har samlat branschen och tagit fram ett white paper Film and TV for a New Medium: - Satellitoperatören SES och France Telecom demonstrerade både 4k och ljudformatet 22.2 dvs 22 ljudkanaler med 2 lågbaskanaler! Tillsammans demonstrerade man ECMA-407, världens första standard för 3D ljudåtergivning. ECMA-407 använder existerande 2D infrastruktur för att återge en högkvalitativ 3D upplevelse ända upp till NHK 22.2 (som är tänkt för 8k-formatet Super Hi-Vision). The ECMA-407 kan transporteras I en transportström för 7.1 audio som är HEVC-kodad. Många högtalare hemma blir det! 8

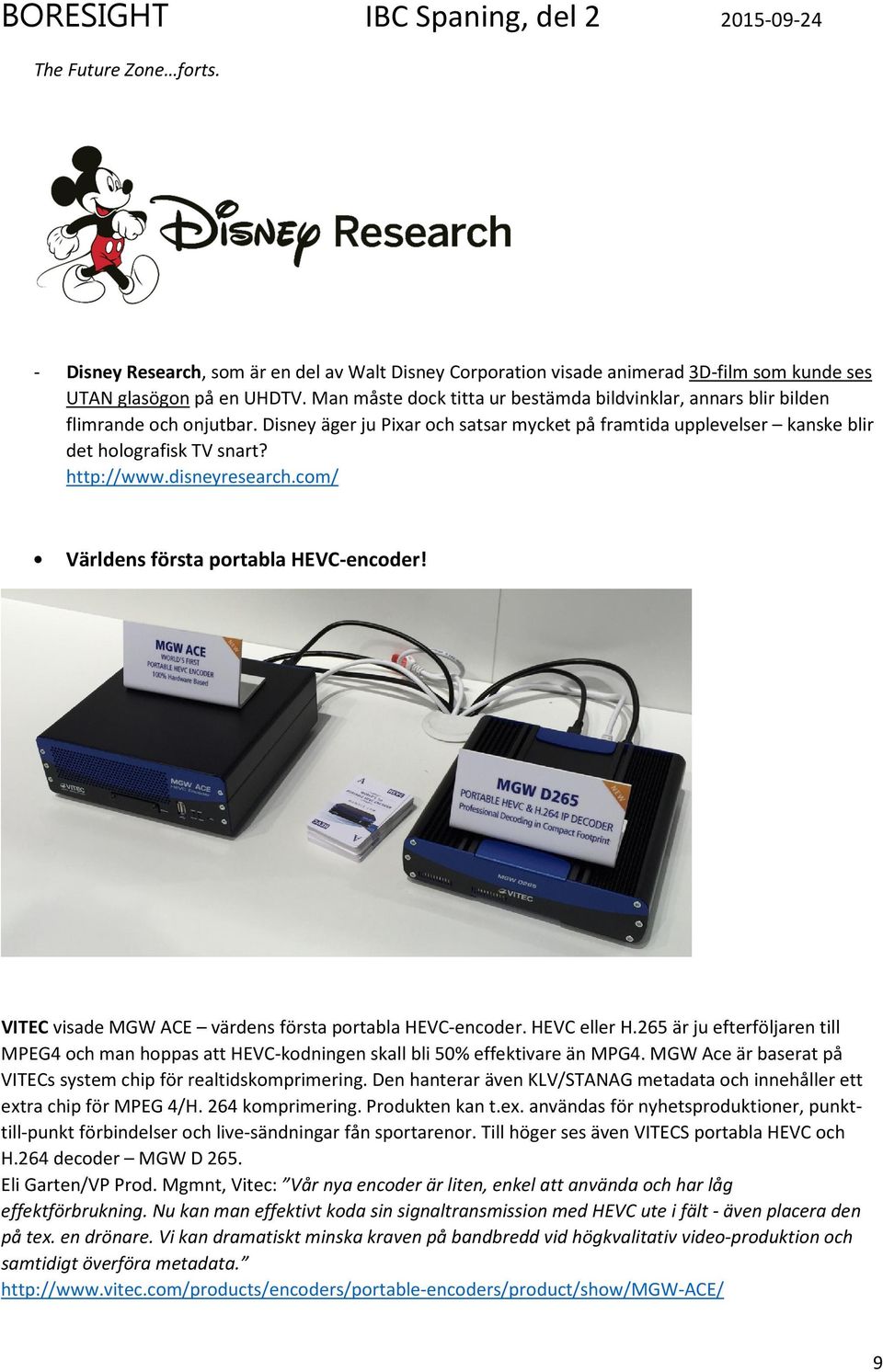

9 The Future Zone forts. - Disney Research, som är en del av Walt Disney Corporation visade animerad 3D-film som kunde ses UTAN glasögon på en UHDTV. Man måste dock titta ur bestämda bildvinklar, annars blir bilden flimrande och onjutbar. Disney äger ju Pixar och satsar mycket på framtida upplevelser kanske blir det holografisk TV snart? Världens första portabla HEVC-encoder! VITEC visade MGW ACE värdens första portabla HEVC-encoder. HEVC eller H.265 är ju efterföljaren till MPEG4 och man hoppas att HEVC-kodningen skall bli 50% effektivare än MPG4. MGW Ace är baserat på VITECs system chip för realtidskomprimering. Den hanterar även KLV/STANAG metadata och innehåller ett extra chip för MPEG 4/H. 264 komprimering. Produkten kan t.ex. användas för nyhetsproduktioner, punkttill-punkt förbindelser och live-sändningar fån sportarenor. Till höger ses även VITECS portabla HEVC och H.264 decoder MGW D 265. Eli Garten/VP Prod. Mgmnt, Vitec: Vår nya encoder är liten, enkel att använda och har låg effektförbrukning. Nu kan man effektivt koda sin signaltransmission med HEVC ute i fält - även placera den på tex. en drönare. Vi kan dramatiskt minska kraven på bandbredd vid högkvalitativ video-produktion och samtidigt överföra metadata. 9

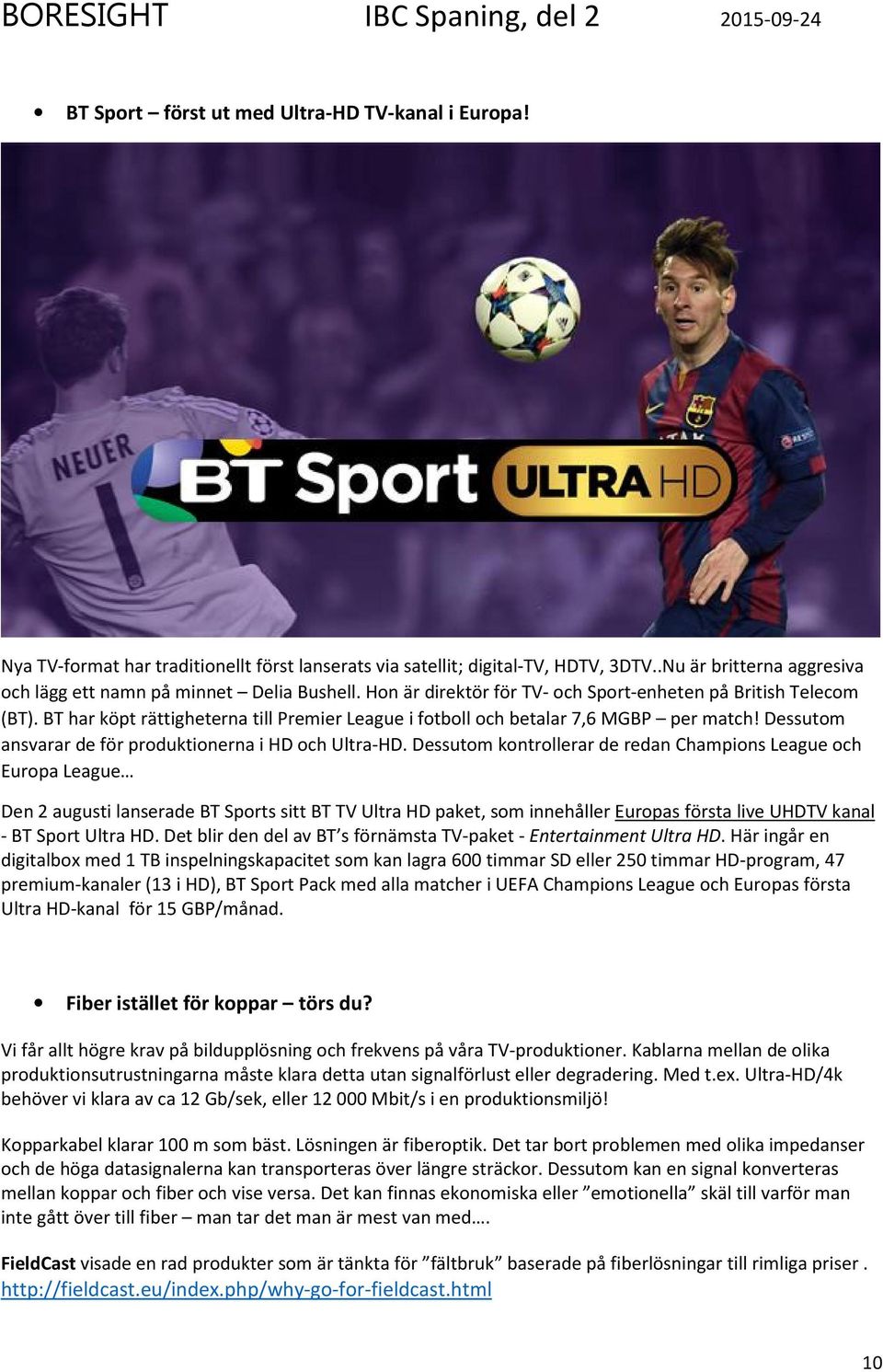

10 BT Sport först ut med Ultra-HD TV-kanal i Europa! Nya TV-format har traditionellt först lanserats via satellit; digital-tv, HDTV, 3DTV..Nu är britterna aggresiva och lägg ett namn på minnet Delia Bushell. Hon är direktör för TV- och Sport-enheten på British Telecom (BT). BT har köpt rättigheterna till Premier League i fotboll och betalar 7,6 MGBP per match! Dessutom ansvarar de för produktionerna i HD och Ultra-HD. Dessutom kontrollerar de redan Champions League och Europa League Den 2 augusti lanserade BT Sports sitt BT TV Ultra HD paket, som innehåller Europas första live UHDTV kanal - BT Sport Ultra HD. Det blir den del av BT s förnämsta TV-paket - Entertainment Ultra HD. Här ingår en digitalbox med 1 TB inspelningskapacitet som kan lagra 600 timmar SD eller 250 timmar HD-program, 47 premium-kanaler (13 i HD), BT Sport Pack med alla matcher i UEFA Champions League och Europas första Ultra HD-kanal för 15 GBP/månad. Fiber istället för koppar törs du? Vi får allt högre krav på bildupplösning och frekvens på våra TV-produktioner. Kablarna mellan de olika produktionsutrustningarna måste klara detta utan signalförlust eller degradering. Med t.ex. Ultra-HD/4k behöver vi klara av ca 12 Gb/sek, eller Mbit/s i en produktionsmiljö! Kopparkabel klarar 100 m som bäst. Lösningen är fiberoptik. Det tar bort problemen med olika impedanser och de höga datasignalerna kan transporteras över längre sträckor. Dessutom kan en signal konverteras mellan koppar och fiber och vise versa. Det kan finnas ekonomiska eller emotionella skäl till varför man inte gått över till fiber man tar det man är mest van med. FieldCast visade en rad produkter som är tänkta för fältbruk baserade på fiberlösningar till rimliga priser. 10

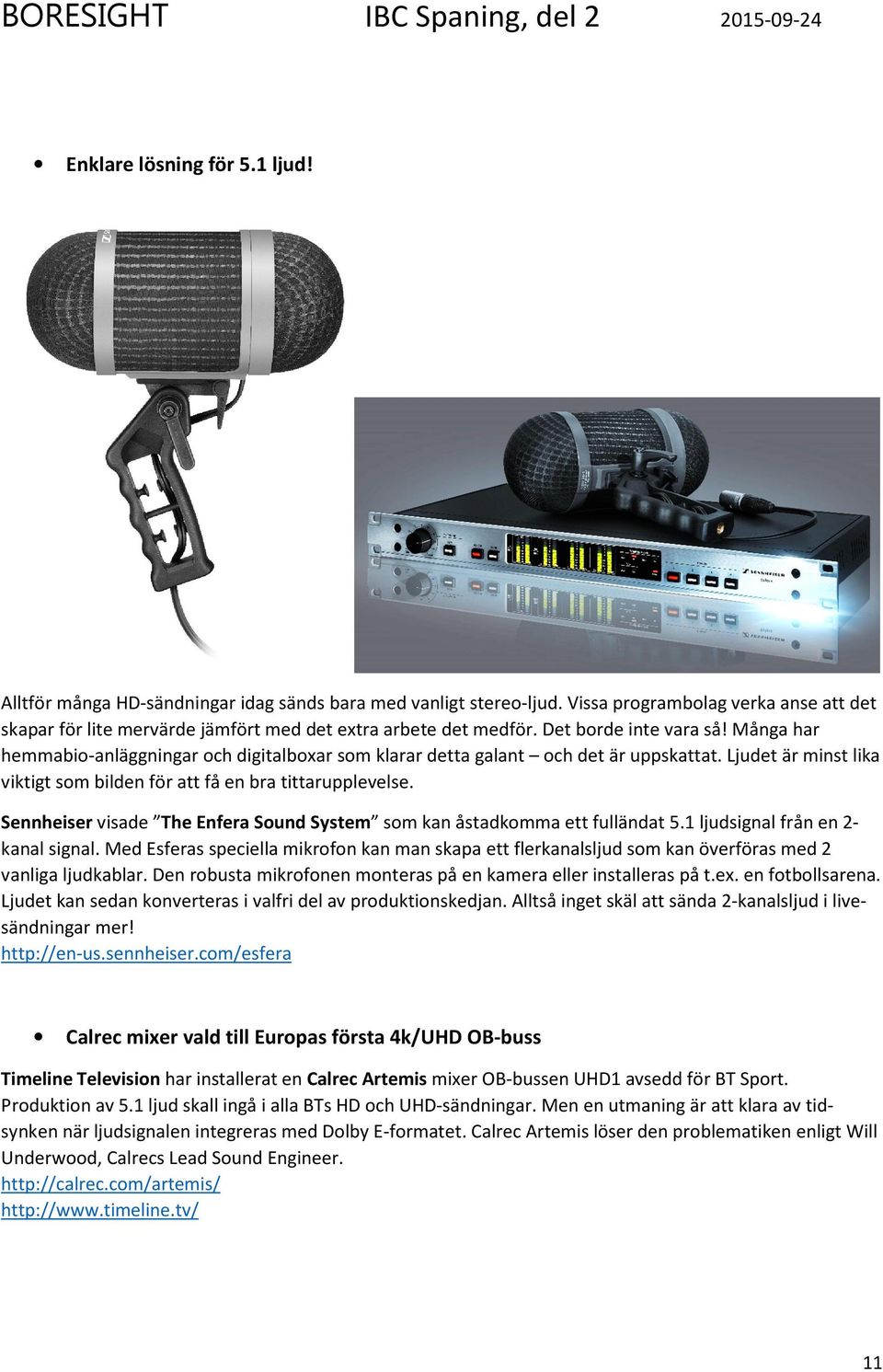

11 Enklare lösning för 5.1 ljud! Alltför många HD-sändningar idag sänds bara med vanligt stereo-ljud. Vissa programbolag verka anse att det skapar för lite mervärde jämfört med det extra arbete det medför. Det borde inte vara så! Många har hemmabio-anläggningar och digitalboxar som klarar detta galant och det är uppskattat. Ljudet är minst lika viktigt som bilden för att få en bra tittarupplevelse. Sennheiser visade The Enfera Sound System som kan åstadkomma ett fulländat 5.1 ljudsignal från en 2- kanal signal. Med Esferas speciella mikrofon kan man skapa ett flerkanalsljud som kan överföras med 2 vanliga ljudkablar. Den robusta mikrofonen monteras på en kamera eller installeras på t.ex. en fotbollsarena. Ljudet kan sedan konverteras i valfri del av produktionskedjan. Alltså inget skäl att sända 2-kanalsljud i livesändningar mer! Calrec mixer vald till Europas första 4k/UHD OB-buss Timeline Television har installerat en Calrec Artemis mixer OB-bussen UHD1 avsedd för BT Sport. Produktion av 5.1 ljud skall ingå i alla BTs HD och UHD-sändningar. Men en utmaning är att klara av tidsynken när ljudsignalen integreras med Dolby E-formatet. Calrec Artemis löser den problematiken enligt Will Underwood, Calrecs Lead Sound Engineer

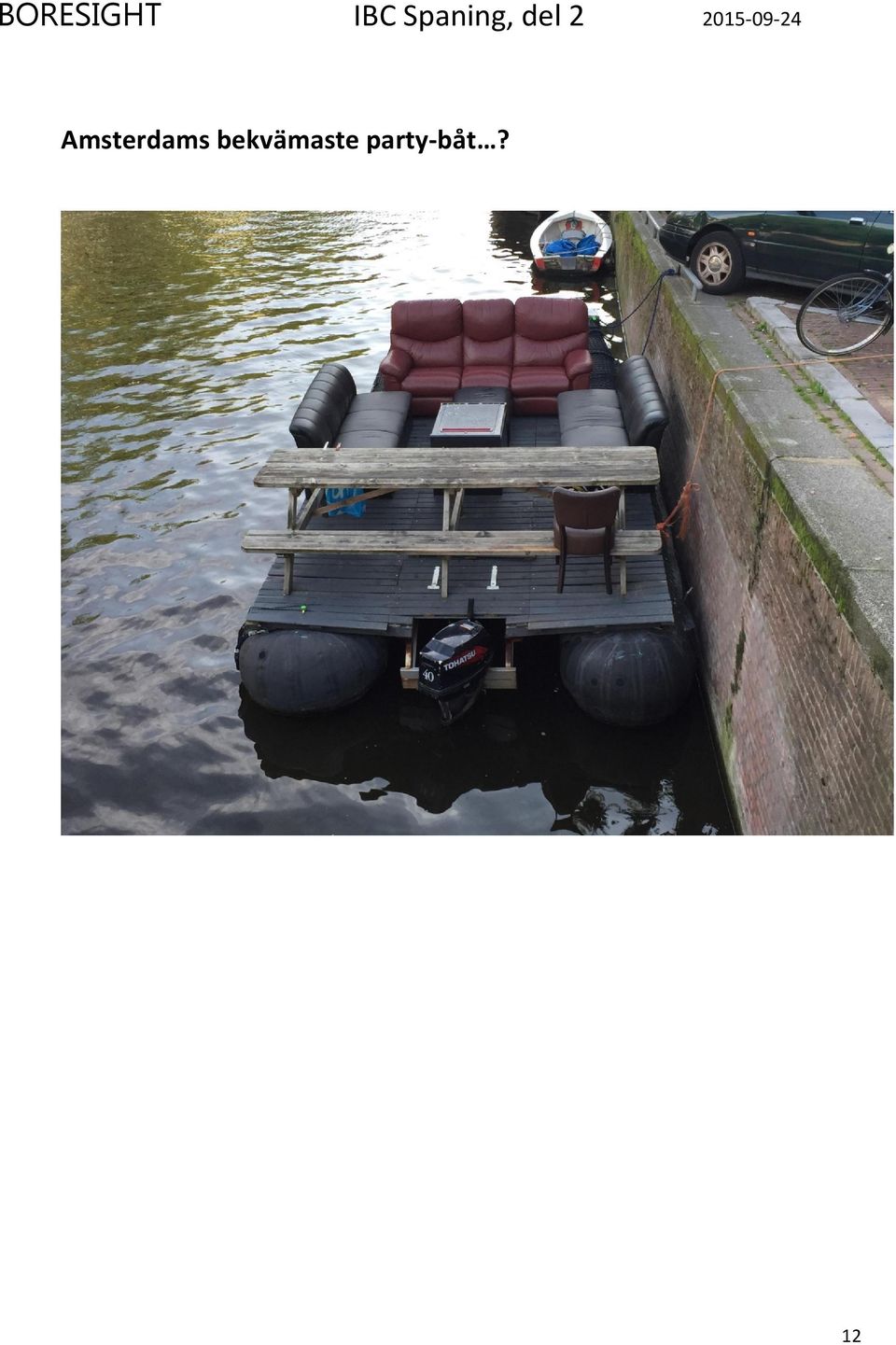

12 Amsterdams bekvämaste party-båt? 12

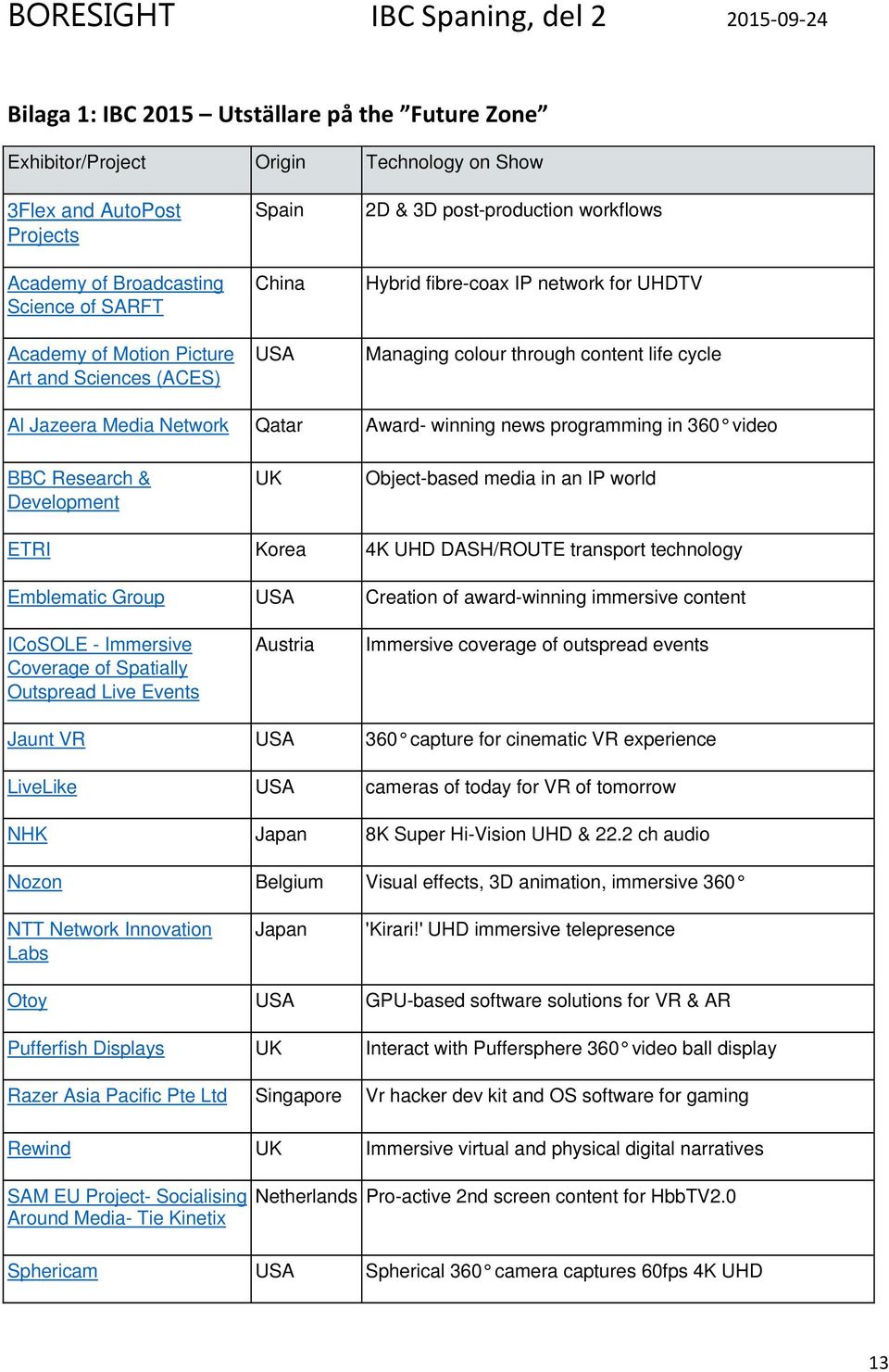

13 Bilaga 1: IBC 2015 Utställare på the Future Zone Exhibitor/Project Origin Technology on Show 3Flex and AutoPost Projects Academy of Broadcasting Science of SARFT Academy of Motion Picture Art and Sciences (ACES) Spain China USA 2D & 3D post-production workflows Hybrid fibre-coax IP network for UHDTV Managing colour through content life cycle Al Jazeera Media Network Qatar Award- winning news programming in 360 video BBC Research & Development UK Object-based media in an IP world ETRI Korea 4K UHD DASH/ROUTE transport technology Emblematic Group USA Creation of award-winning immersive content ICoSOLE - Immersive Coverage of Spatially Outspread Live Events Austria Immersive coverage of outspread events Jaunt VR USA 360 capture for cinematic VR experience LiveLike USA cameras of today for VR of tomorrow NHK Japan 8K Super Hi-Vision UHD & 22.2 ch audio Nozon Belgium Visual effects, 3D animation, immersive 360 NTT Network Innovation Labs Japan 'Kirari!' UHD immersive telepresence Otoy USA GPU-based software solutions for VR & AR Pufferfish Displays UK Interact with Puffersphere 360 video ball display Razer Asia Pacific Pte Ltd Singapore Vr hacker dev kit and OS software for gaming Rewind UK Immersive virtual and physical digital narratives SAM EU Project- Socialising Around Media- Tie Kinetix Netherlands Pro-active 2nd screen content for HbbTV2.0 Sphericam USA Spherical 360 camera captures 60fps 4K UHD 13

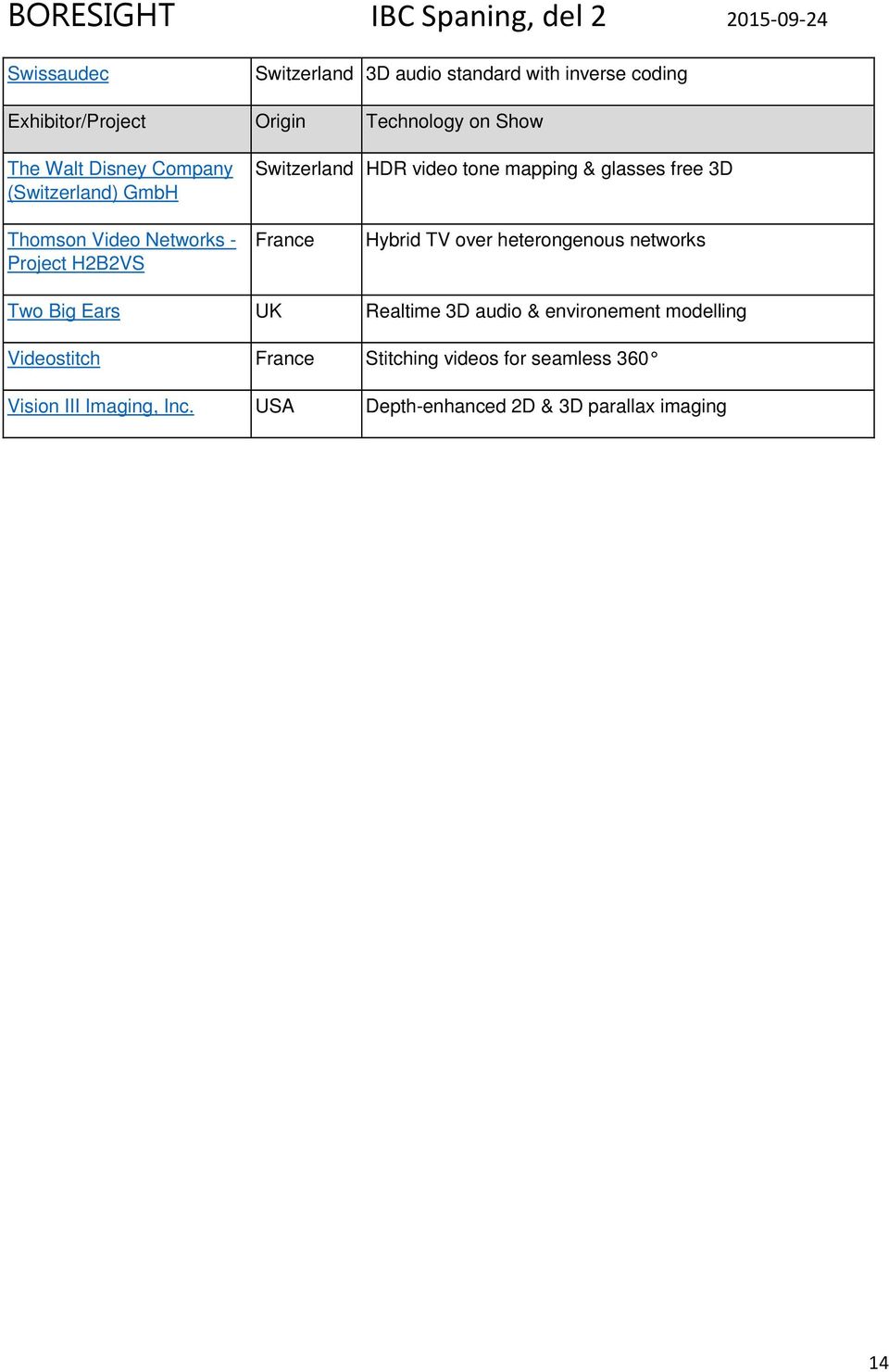

14 Swissaudec Switzerland 3D audio standard with inverse coding Exhibitor/Project Origin Technology on Show The Walt Disney Company (Switzerland) GmbH Switzerland HDR video tone mapping & glasses free 3D Thomson Video Networks - Project H2B2VS France Hybrid TV over heterongenous networks Two Big Ears UK Realtime 3D audio & environement modelling Videostitch France Stitching videos for seamless 360 Vision III Imaging, Inc. USA Depth-enhanced 2D & 3D parallax imaging 14
