1 Installations- och Bruksanvisning Torkskåp ETS 600/650 Nimo-Verken AB Box 124 SE Hova, Tel Fax Gematech Innovation

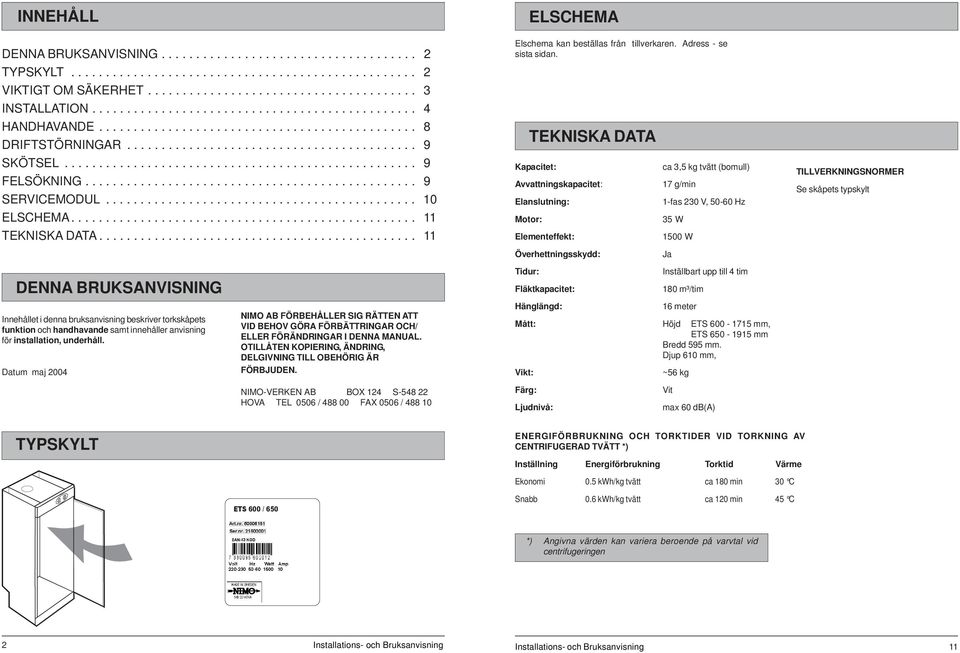

2 INNEHÅLL DENNA BRUKSANVISNING TYPSKYLT VIKTIGT OM SÄKERHET INSTALLATION HANDHAVANDE DRIFTSTÖRNINGAR SKÖTSEL FELSÖKNING SERVICEMODUL ELSCHEMA TEKNISKA DATA ELSCHEMA Elschema kan beställas från tillverkaren. Adress - se sista sidan. TEKNISKA DATA Kapacitet: Avvattningskapacitet: Elanslutning: Motor: Elementeffekt: ca 3,5 kg tvätt (bomull) 17 g/min 1-fas 230 V, Hz 35 W 1500 W TILLVERKNINGSNORMER Se skåpets typskylt Överhettningsskydd: Ja DENNA BRUKSANVISNING Innehållet i denna bruksanvisning beskriver torkskåpets funktion och handhavande samt innehåller anvisning för installation, underhåll. Datum maj 2004 NIMO AB FÖRBEHÅLLER SIG RÄTTEN ATT VID BEHOV GÖRA FÖRBÄTTRINGAR OCH/ ELLER FÖRÄNDRINGAR I DENNA MANUAL. OTILLÅTEN KOPIERING, ÄNDRING, DELGIVNING TILL OBEHÖRIG ÄR FÖRBJUDEN. Tidur: Fläktkapacitet: Hänglängd: Inställbart upp till 4 tim 180 m³/tim 16 meter Mått: Höjd ETS mm, ETS mm Bredd 595 mm. Djup 610 mm, Vikt: ~56 kg NIMO-VERKEN AB BOX 124 S HOVA TEL 0506 / FAX 0506 / Färg: Ljudnivå: Vit max 60 db(a) TYPSKYLT ENERGIFÖRBRUKNING OCH TORKTIDER VID TORKNING AV CENTRIFUGERAD TVÄTT *) Inställning Energiförbrukning Torktid Värme Ekonomi 0.5 kwh/kg tvätt ca 180 min 30 C ETS 600 / 650 Snabb 0.6 kwh/kg tvätt ca 120 min 45 C *) Angivna värden kan variera beroende på varvtal vid centrifugeringen 2 Installations- och Bruksanvisning Installations- och Bruksanvisning 11

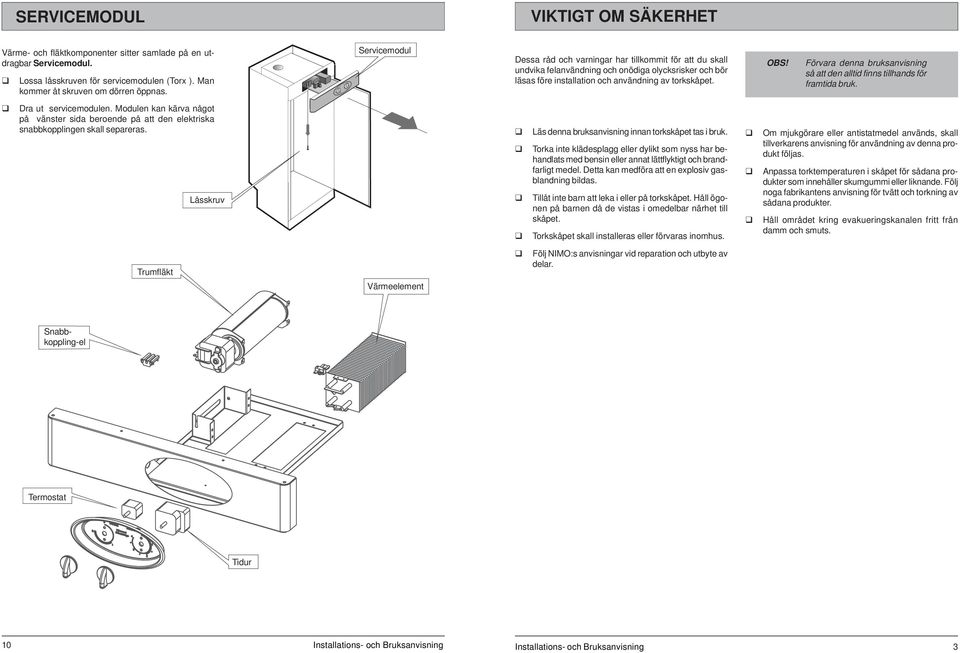

3 SERVICEMODUL VIKTIGT OM SÄKERHET Värme- och fläktkomponenter sitter samlade på en utdragbar Servicemodul. Lossa låsskruven för servicemodulen (Torx ). Man kommer åt skruven om dörren öppnas. Servicemodul Dessa råd och varningar har tillkommit för att du skall undvika felanvändning och onödiga olycksrisker och bör läsas före installation och användning av torkskåpet. OBS! Förvara denna bruksanvisning så att den alltid finns tillhands för framtida bruk. Dra ut servicemodulen. Modulen kan kärva något på vänster sida beroende på att den elektriska snabbkopplingen skall separeras. Låsskruv Läs denna bruksanvisning innan torkskåpet tas i bruk. Torka inte klädesplagg eller dylikt som nyss har behandlats med bensin eller annat lättflyktigt och brandfarligt medel. Detta kan medföra att en explosiv gasblandning bildas. Tillåt inte barn att leka i eller på torkskåpet. Håll ögonen på barnen då de vistas i omedelbar närhet till skåpet. Torkskåpet skall installeras eller förvaras inomhus. Om mjukgörare eller antistatmedel används, skall tillverkarens anvisning för användning av denna produkt följas. Anpassa torktemperaturen i skåpet för sådana produkter som innehåller skumgummi eller liknande. Följ noga fabrikantens anvisning för tvätt och torkning av sådana produkter. Håll området kring evakueringskanalen fritt från damm och smuts. Trumfläkt Värmeelement Följ NIMO:s anvisningar vid reparation och utbyte av delar. Snabbkoppling-el Termostat Tidur 10 Installations- och Bruksanvisning Installations- och Bruksanvisning 3

4 INSTALLATION DRIFTSTÖRNINGAR UPPACKNING Ta bort allt förpackningsmaterial; använd inte vassa verktyg som kan skada varan. Kontrollera att varan inte är transportskadad. Eventuella transportskador skall anmälas till återförsäljaren inom 7 dagar. Efter uppackningen kontrollera att varan är felfri. Skador, felaktigheter och ev saknade delar skall omedelbart anmälas till återförsäljaren. OMHÄNGNING AV DÖRR Lossa gångjärnstappen vid nedre gångjärnet (1) och lyft av dörren. Lossa plastpluggen och tryck fast den på motsatt sidas nedre gångjärn. Lossa gångjärnstappen vid övre gångjärnet (2) och placera den på motsatt sida. Se figur B Rotera dörren, passa in och skruva fast dörren med nedre gångjärnstappen(1). Om inte skåpet avger någon värme trots att värmevredet står ställt mot röd skala och att fläkten är i drift, kan temperaturbegränsaren ha utlöst. Detta åtgärdas genom att vrida tillbaka tidsvredet till noll och vänta 30 minuter. Prova därefter igen genom att först ställa värmevredet mot röd skala och därefter starta fläkten genom att vrida på tidsvredet. Skulle det fortfarande inte avges någon värme kontakta din leverantör för vidare instruktioner. Kontrollera att samtliga transportsäkringar har avlägsnats innan torkskåpet kopplas in. SKÖTSEL Förpackningsmaterial såsom plast och frigolit lämnas oåtkomligt för barn. I en komplett leverans skall ingå: Skåp med monterad fläktenhet Slang för ventilation Stos Dragavbrott Fästskruvar för skåpets fastsättning mot vägg Bruksanvisning Fig B 2 RENGÖRING Högtrycksrengöring får ej användas! Skåpets väggar rengörs med mild tvållösning på fuktig duk. Damm samlas gärna kring luftintaget under skåpet och på skåpets ovansida. Detta kan orsaka störningar som i sin För att undvika dessa problem bör dammsugning av luftintaget och skåpets tak ska minst en gång per år eller oftare beroende på vilken miljö skåpet står placerat i. UTBYTESDEL Om anslutningskabeln av någon anledning är skadad skall den bytas. Originaldetalj finns hos återförsäljaren av skåpet. OBS! Montering av utbytessladd får endast göras av behörig elektriker! Skruvmejsel FELSÖKNING Fig A 1 Fel Orsak Åtgärd Skåpet avger inte någon värme Temperaturbegränsaren har löst Åtgärdas genom att vrida trots att värmevredet står ställt ut. tillbaka tidsvredet till noll och mot röd skala och fläkten är i drift. vänta 30 minuter. Prova därefter igen genom att först ställa värmevredet mot röd skala och därefter starta fläkten genom att vrida på tidsvredet. Temperaturbegränsaren är Byt temperaturbegränsare. trasig. 4 Installations- och Bruksanvisning Installations- och Bruksanvisning 9

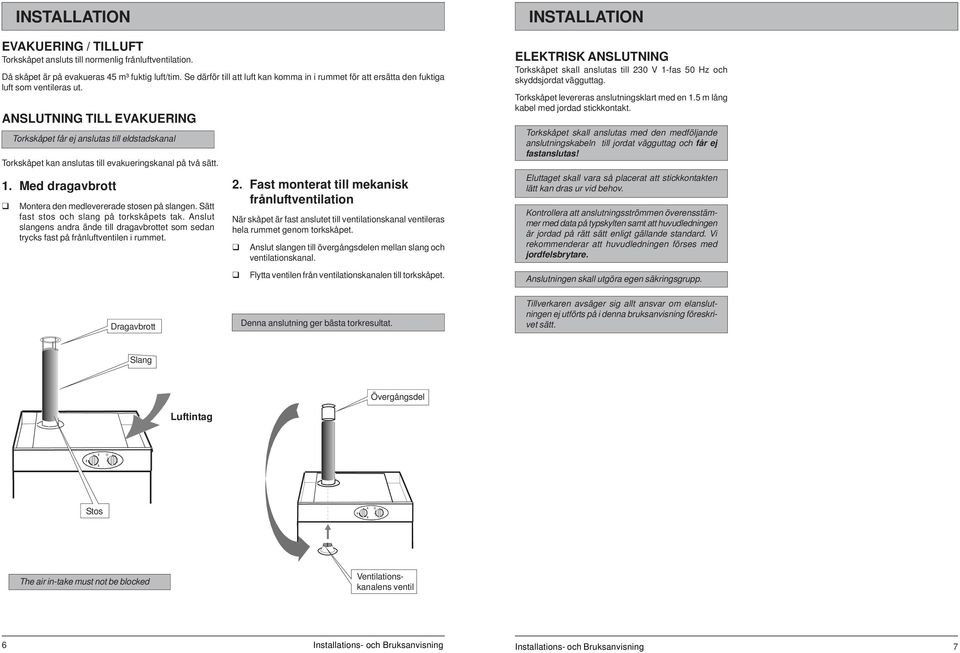

5 HANDHAVANDE INSTALLATION TORKNING VARNING Läs säkerhetsanvisningarna på sid 3 innan skåpet används. I skåpet finns tre sektioner med hängare. Varje sektion har ett antal stänger som tvätten hängs upp på enligt följande anvisning: Långa plagg närmast skåpets väggar och kortare plagg mot skåpets centrum. Genom att hänga plaggen på detta sätt uppnås det effektivaste torkresultatet. REGLAGE SYMBOLER Skåpet är försett med två vred för inställning av olika effektlägen. Det vänstra vredet reglerar värmen med effektlägen i en steglös skala, från ingen värme alls till ekonomitimmar och snabbläge. Höger vred reglerar torktiden steglöst upp till fyra timmar. Om ett snabbt torkresultat önskas ställs värmevredet mot den helt fyllda termometern och tiduret ställs på två timmar. För den mer normala torktiden ställs värmevredet mot den halvfyllda termometern och tiduret mellan tre och fyra timmar, vilket innebär betydligt lägre energiförbrukning. PLACERING Torkskåpet är endast avsett för placering inomhus på torr plats. Torkskåpet får ej placeras i miljö där högtrycksvatten används för rengöring. Torkskåpet skall stå i våg på ett plant underlag, vilande på alla fyra fötterna. Justera med ställfötterna. Använd skruvmejsel och justera från skåpets insida. Skåpet måste fästas i vägg för att förhindra tippning. Öppna dörren och borra 8 mm hål i väggen genom de två förborrade hålen i torkskåpets baksida. Förborrade hål Montera plastplugg, skruv och bricka enligt fig. Luftflöde Figuren visar luftflödet i torkskåpet. Vägg Skåp Utdragbart hängsystem Det optimerade hängsystemet har utdragbara hängare, vilket underlättar arbetet för den som hänger tvätt och skonar både rygg och axlar. REGLAGE TEXT Skåpet är försett med två vred för inställning av olika effektlägen. Det vänstra vredet reglerar värmen med effektlägen i en steglös skala, från ingen värme alls till ekonomitimmar och snabbläge. Höger vred reglerar torktiden steglöst upp till fyra timmar. Om ett snabbt torkresultat önskas ställs värmevredet mot snabbläget - den röda skalan på värmen - och tiduret ställs på två timmar - den röda skalan på tiduret. För den mer normala torktiden ställs värmevredet mot ekonomiläget och tiduret mellan tre och fyra timmar, vilket innebär betydligt lägre energiförbrukning. Varning Torkskåpet får ej användas utan att vara fastskruvat i vägg p g a risken att det kan tippa framåt. OBS! När skåpet är kallt kan det förekomma att dörrens tätningslist ej sluter till helt. Detta kompenseras dock fullt ut när skåpet körs med värme då tätningslisten utvidgas. 8 Installations- och Bruksanvisning Installations- och Bruksanvisning 5
