Reinhold Kiruna. Ergonomisk badrumsinredning

Transkript

1 Ergonomisk badrumsinredning

2

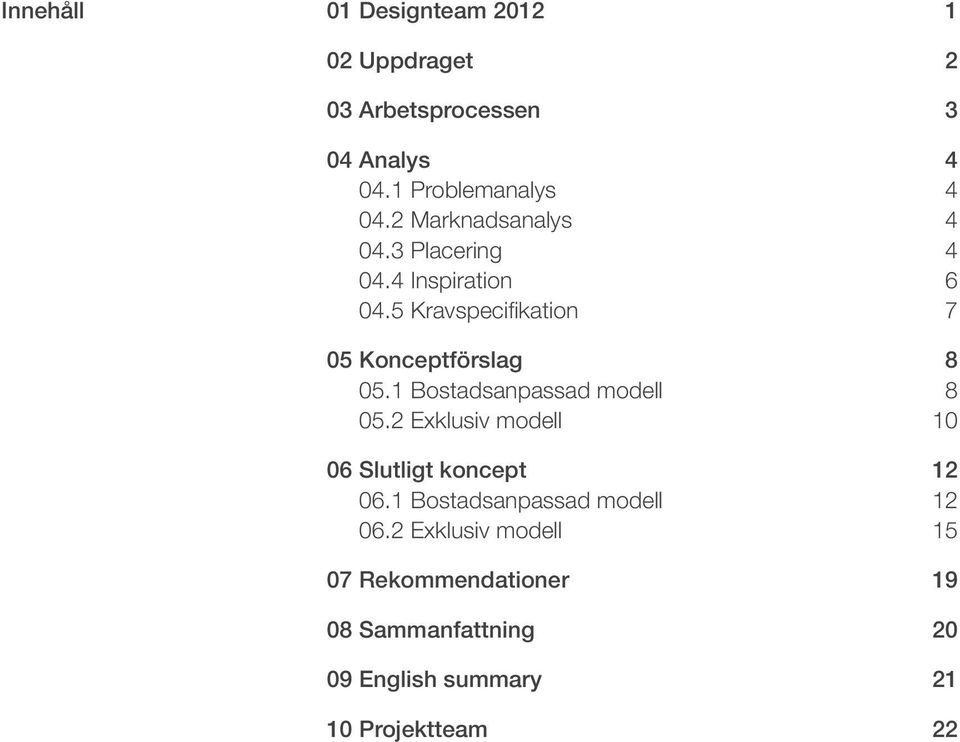

3 Innehåll Uppdraget 2 03 Arbetsprocessen 3 04 Analys Problemanalys Marknadsanalys Placering Inspiration Kravspecifikation 7 05 Konceptförslag Bostadsanpassad modell Exklusiv modell Slutligt koncept Bostadsanpassad modell Exklusiv modell Rekommendationer Sammanfattning English summary Projektteam 22 3

4 4

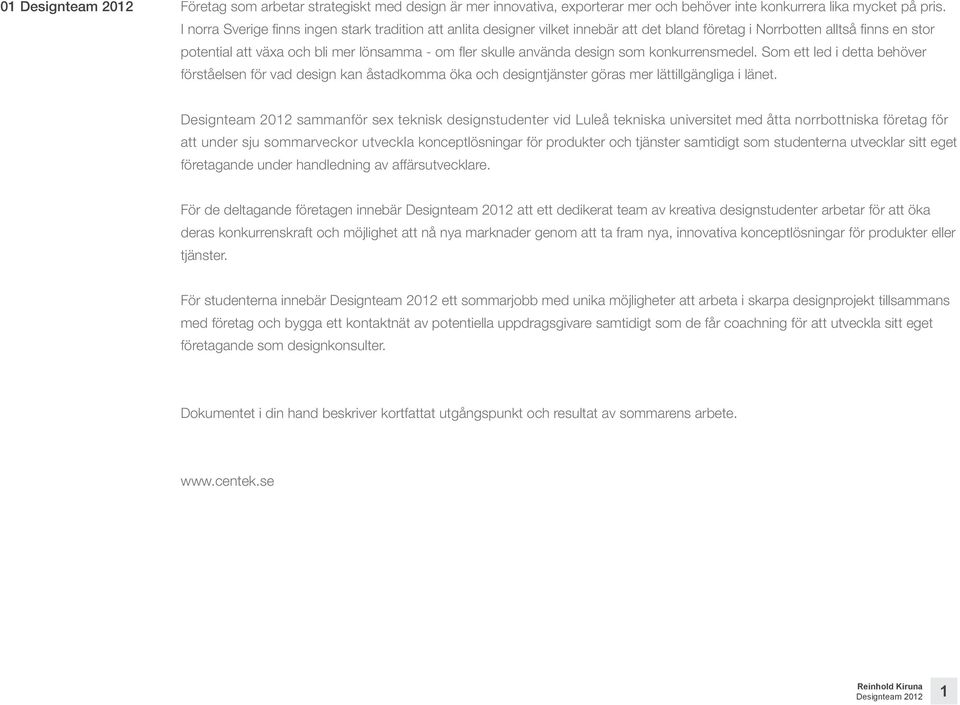

5 01 Företag som arbetar strategiskt med design är mer innovativa, exporterar mer och behöver inte konkurrera lika mycket på pris. I norra Sverige finns ingen stark tradition att anlita designer vilket innebär att det bland företag i Norrbotten alltså finns en stor potential att växa och bli mer lönsamma - om fler skulle använda design som konkurrensmedel. Som ett led i detta behöver förståelsen för vad design kan åstadkomma öka och designtjänster göras mer lättillgängliga i länet. sammanför sex teknisk designstudenter vid Luleå tekniska universitet med åtta norrbottniska företag för att under sju sommarveckor utveckla konceptlösningar för produkter och tjänster samtidigt som studenterna utvecklar sitt eget företagande under handledning av affärsutvecklare. För de deltagande företagen innebär att ett dedikerat team av kreativa designstudenter arbetar för att öka deras konkurrenskraft och möjlighet att nå nya marknader genom att ta fram nya, innovativa konceptlösningar för produkter eller tjänster. För studenterna innebär ett sommarjobb med unika möjligheter att arbeta i skarpa designprojekt tillsammans med företag och bygga ett kontaktnät av potentiella uppdragsgivare samtidigt som de får coachning för att utveckla sitt eget företagande som designkonsulter. Dokumentet i din hand beskriver kortfattat utgångspunkt och resultat av sommarens arbete. 1

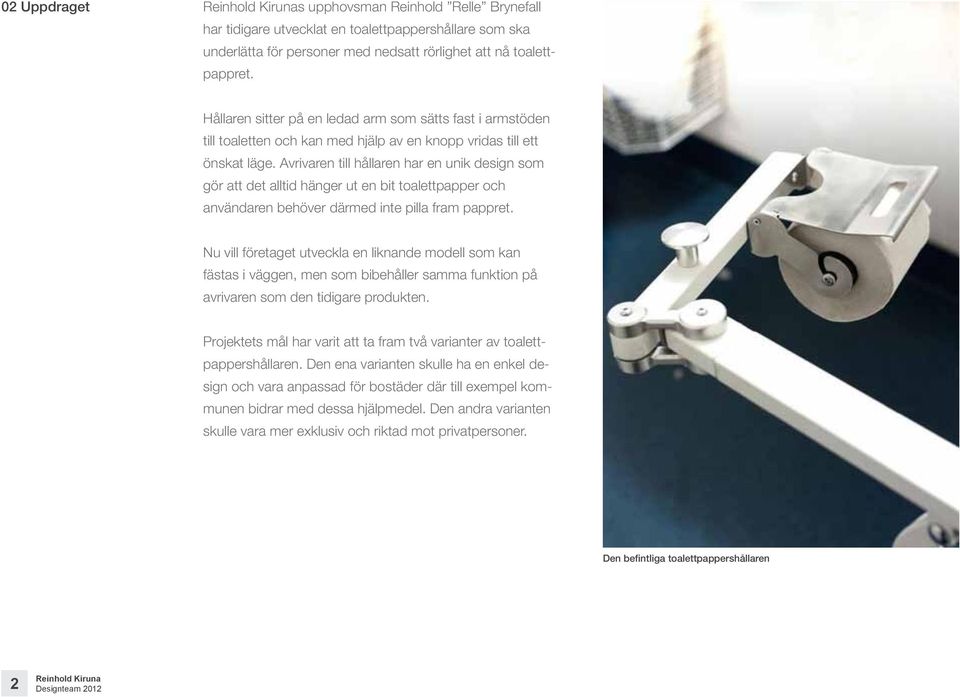

6 02 Uppdraget s upphovsman Reinhold Relle Brynefall har tidigare utvecklat en toalettpappershållare som ska underlätta för personer med nedsatt rörlighet att nå toalettpappret. Hållaren sitter på en ledad arm som sätts fast i armstöden till toaletten och kan med hjälp av en knopp vridas till ett önskat läge. Avrivaren till hållaren har en unik design som gör att det alltid hänger ut en bit toalettpapper och användaren behöver därmed inte pilla fram pappret. Nu vill företaget utveckla en liknande modell som kan fästas i väggen, men som bibehåller samma funktion på avrivaren som den tidigare produkten. Projektets mål har varit att ta fram två varianter av toalettpappershållaren. Den ena varianten skulle ha en enkel design och vara anpassad för bostäder där till exempel kommunen bidrar med dessa hjälpmedel. Den andra varianten skulle vara mer exklusiv och riktad mot privatpersoner. Den befintliga toalettpappershållaren 2

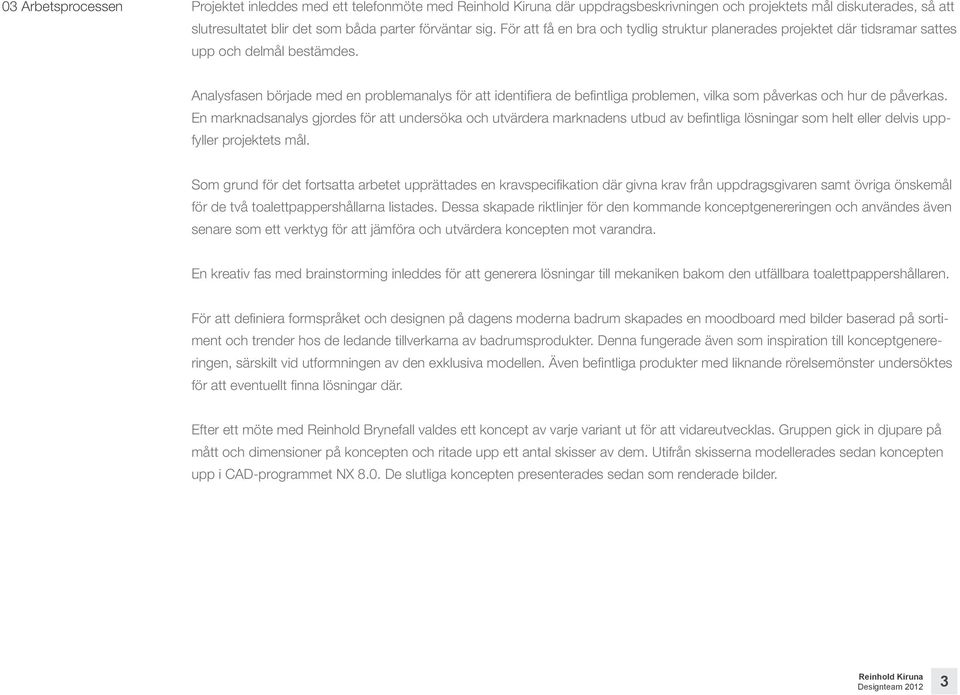

7 03 Arbetsprocessen Projektet inleddes med ett telefonmöte med där uppdragsbeskrivningen och projektets mål diskuterades, så att slutresultatet blir det som båda parter förväntar sig. För att få en bra och tydlig struktur planerades projektet där tidsramar sattes upp och delmål bestämdes. Analysfasen började med en problemanalys för att identifiera de befintliga problemen, vilka som påverkas och hur de påverkas. En marknadsanalys gjordes för att undersöka och utvärdera marknadens utbud av befintliga lösningar som helt eller delvis uppfyller projektets mål. Som grund för det fortsatta arbetet upprättades en kravspecifikation där givna krav från uppdragsgivaren samt övriga önskemål för de två toalettpappershållarna listades. Dessa skapade riktlinjer för den kommande konceptgenereringen och användes även senare som ett verktyg för att jämföra och utvärdera koncepten mot varandra. En kreativ fas med brainstorming inleddes för att generera lösningar till mekaniken bakom den utfällbara toalettpappershållaren. För att definiera formspråket och designen på dagens moderna badrum skapades en moodboard med bilder baserad på sortiment och trender hos de ledande tillverkarna av badrumsprodukter. Denna fungerade även som inspiration till konceptgenereringen, särskilt vid utformningen av den exklusiva modellen. Även befintliga produkter med liknande rörelsemönster undersöktes för att eventuellt finna lösningar där. Efter ett möte med Reinhold Brynefall valdes ett koncept av varje variant ut för att vidareutvecklas. Gruppen gick in djupare på mått och dimensioner på koncepten och ritade upp ett antal skisser av dem. Utifrån skisserna modellerades sedan koncepten upp i CAD-programmet NX 8.0. De slutliga koncepten presenterades sedan som renderade bilder. 3

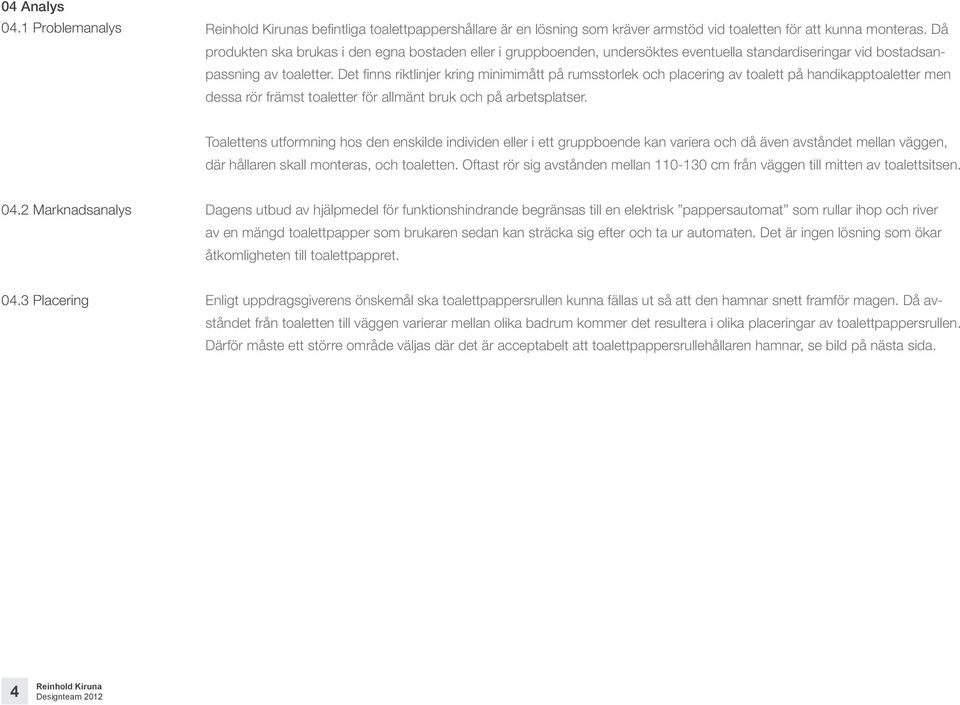

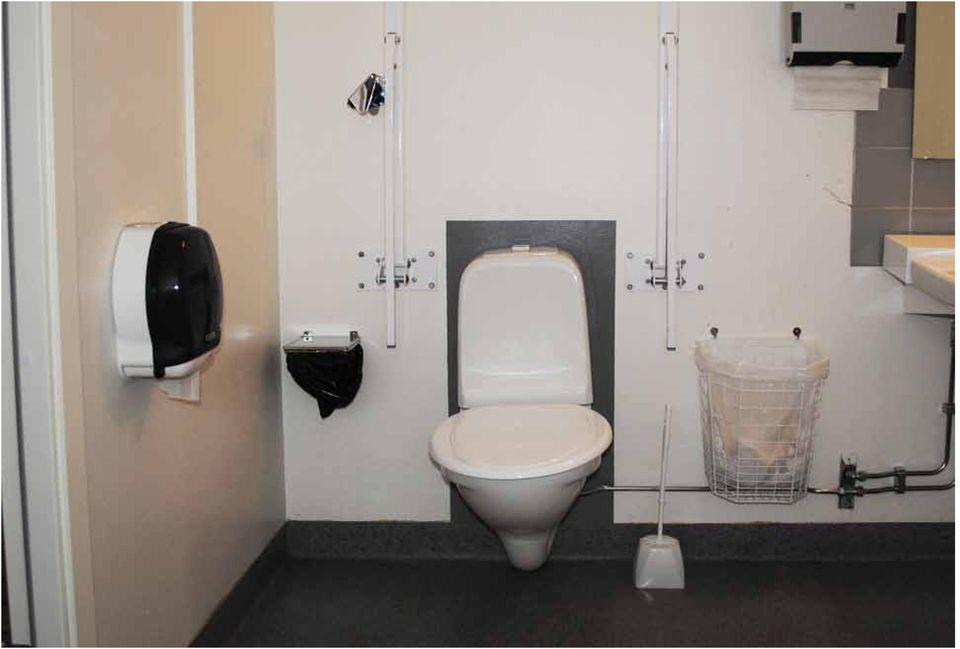

8 04 Analys 04.1 Problemanalys s befintliga toalettpappershållare är en lösning som kräver armstöd vid toaletten för att kunna monteras. Då produkten ska brukas i den egna bostaden eller i gruppboenden, undersöktes eventuella standardiseringar vid bostadsanpassning av toaletter. Det finns riktlinjer kring minimimått på rumsstorlek och placering av toalett på handikapptoaletter men dessa rör främst toaletter för allmänt bruk och på arbetsplatser. Toalettens utformning hos den enskilde individen eller i ett gruppboende kan variera och då även avståndet mellan väggen, där hållaren skall monteras, och toaletten. Oftast rör sig avstånden mellan cm från väggen till mitten av toalettsitsen Marknadsanalys Dagens utbud av hjälpmedel för funktionshindrande begränsas till en elektrisk pappersautomat som rullar ihop och river av en mängd toalettpapper som brukaren sedan kan sträcka sig efter och ta ur automaten. Det är ingen lösning som ökar åtkomligheten till toalettpappret Placering Enligt uppdragsgiverens önskemål ska toalettpappersrullen kunna fällas ut så att den hamnar snett framför magen. Då avståndet från toaletten till väggen varierar mellan olika badrum kommer det resultera i olika placeringar av toalettpappersrullen. Därför måste ett större område väljas där det är acceptabelt att toalettpappersrullehållaren hamnar, se bild på nästa sida. 4

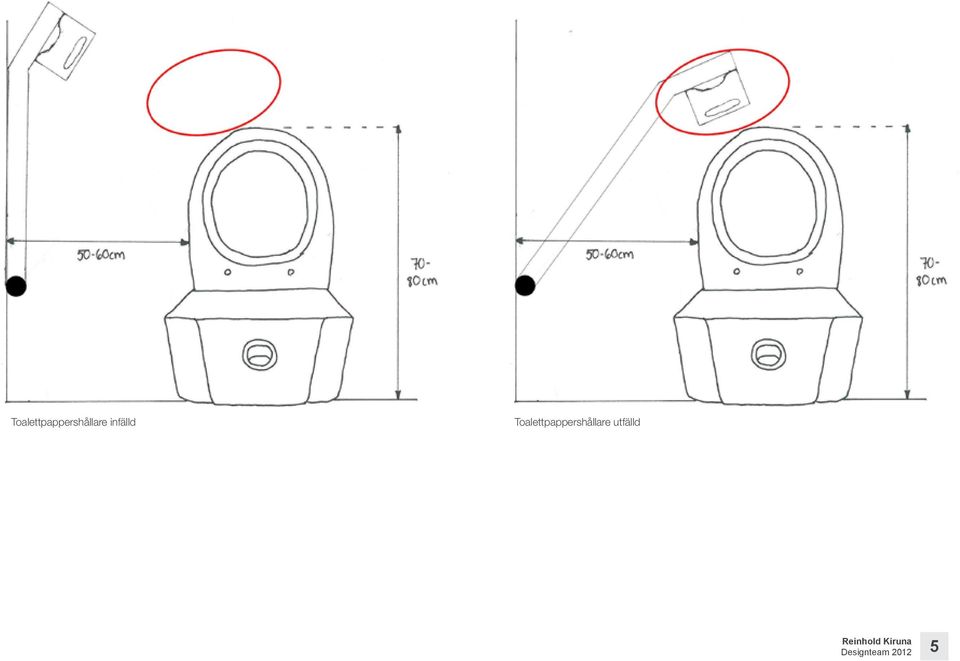

9 Toalettpappershållare infälld Toalettpappershållare utfälld 5

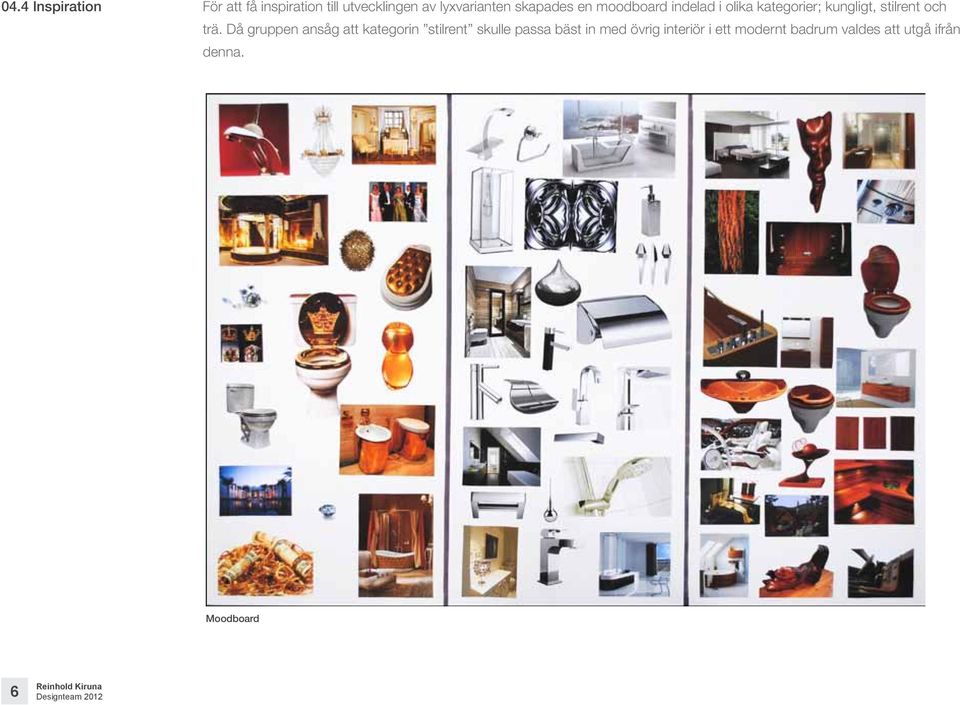

10 04.4 Inspiration För att få inspiration till utvecklingen av lyxvarianten skapades en moodboard indelad i olika kategorier; kungligt, stilrent och trä. Då gruppen ansåg att kategorin stilrent skulle passa bäst in med övrig interiör i ett modernt badrum valdes att utgå ifrån denna. Moodboard 6

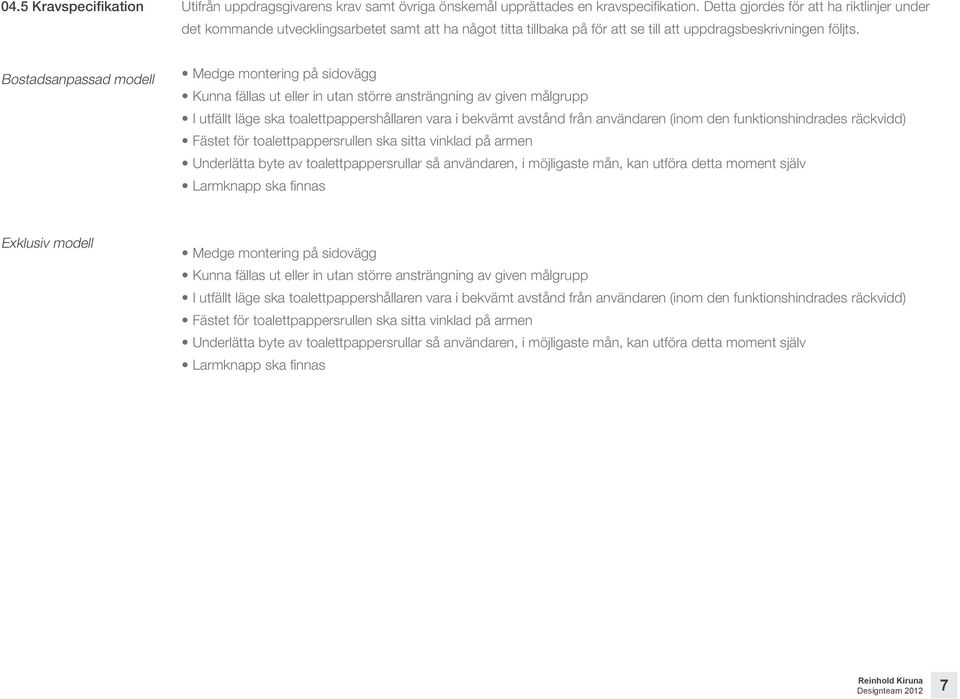

11 04.5 Kravspecifikation Utifrån uppdragsgivarens krav samt övriga önskemål upprättades en kravspecifikation. Detta gjordes för att ha riktlinjer under det kommande utvecklingsarbetet samt att ha något titta tillbaka på för att se till att uppdragsbeskrivningen följts. Bostadsanpassad modell Medge montering på sidovägg Kunna fällas ut eller in utan större ansträngning av given målgrupp I utfällt läge ska toalettpappershållaren vara i bekvämt avstånd från användaren (inom den funktionshindrades räckvidd) Fästet för toalettpappersrullen ska sitta vinklad på armen Underlätta byte av toalettpappersrullar så användaren, i möjligaste mån, kan utföra detta moment själv Larmknapp ska finnas Exklusiv modell Medge montering på sidovägg Kunna fällas ut eller in utan större ansträngning av given målgrupp I utfällt läge ska toalettpappershållaren vara i bekvämt avstånd från användaren (inom den funktionshindrades räckvidd) Fästet för toalettpappersrullen ska sitta vinklad på armen Underlätta byte av toalettpappersrullar så användaren, i möjligaste mån, kan utföra detta moment själv Larmknapp ska finnas 7

12 05 Konceptförslag 05.1 Bostadsanpassad modell I den bostadspassade modellen ligger fokus på funktionaliteten. Därför började gruppen med att generera koncept till hur armen ska kunna fällas ut från väggen. Spakkoncept En spak går ut från armen och är placerad så att användaren lätt kommer åt den. Spaken dras bakåt och på så sätt förs toalettpappershållaren ut från väggen och hamnar i en lättåtkomlig position. Det här konceptet är det mest användarvänliga, då spaken sitter nära till hands och användaren inte måste sträcka sig efter väggen. Dock kan spaken vara i vägen och anses ful. Knappkoncept Armen är fäst runt en led och en spänd spiralfjäder trycker ut armen. Piggar som går ut från armen gör dock att den håller sig på plats. På översidan av leden sitter en knapp, vilken vid intryckning drar upp piggarna och därmed släpper fjädern fri och trycker ut armen till, ett av användaren bestämt, ändläge. Det här konceptet gör att man måste nå knappen på väggen, men däremot behövs ingen dragrörelse. Konceptet är mer tekniskt avancerat än spak- och knappkonceptet och kan därmed bli dyrare att tillverka. 8

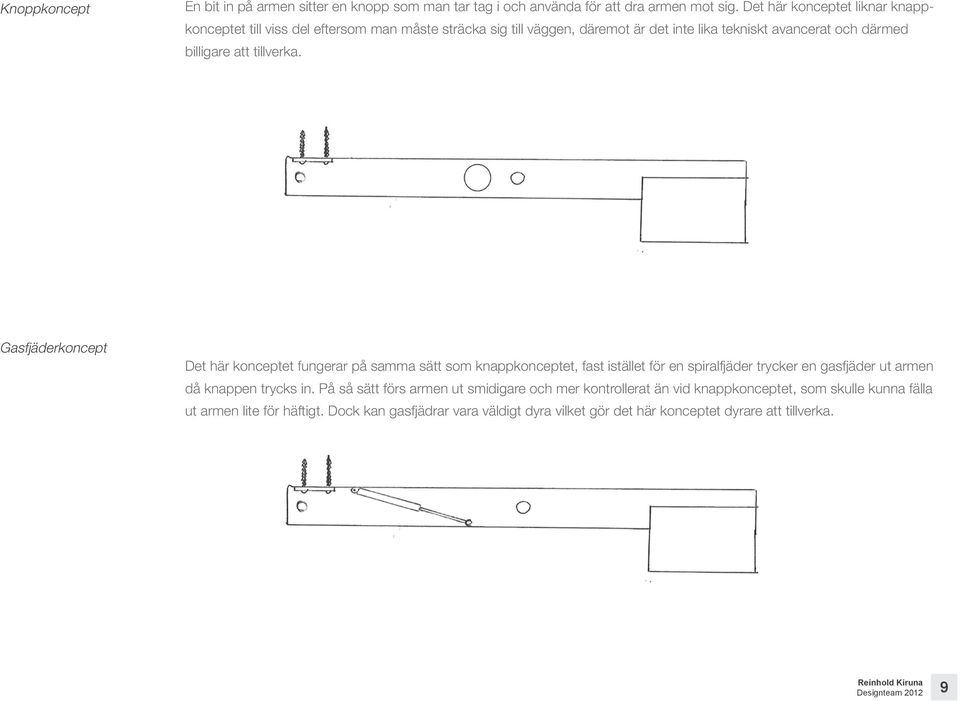

13 Knoppkoncept En bit in på armen sitter en knopp som man tar tag i och använda för att dra armen mot sig. Det här konceptet liknar knappkonceptet till viss del eftersom man måste sträcka sig till väggen, däremot är det inte lika tekniskt avancerat och därmed billigare att tillverka. Gasfjäderkoncept Det här konceptet fungerar på samma sätt som knappkonceptet, fast istället för en spiralfjäder trycker en gasfjäder ut armen då knappen trycks in. På så sätt förs armen ut smidigare och mer kontrollerat än vid knappkonceptet, som skulle kunna fälla ut armen lite för häftigt. Dock kan gasfjädrar vara väldigt dyra vilket gör det här konceptet dyrare att tillverka. 9

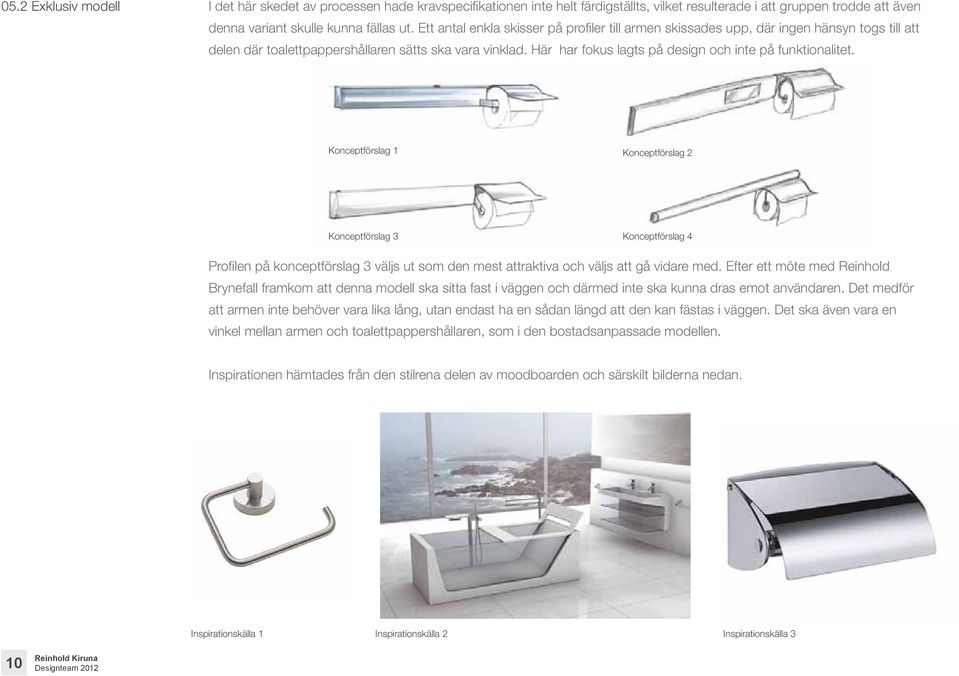

14 05.2 Exklusiv modell I det här skedet av processen hade kravspecifikationen inte helt färdigställts, vilket resulterade i att gruppen trodde att även denna variant skulle kunna fällas ut. Ett antal enkla skisser på profiler till armen skissades upp, där ingen hänsyn togs till att delen där toalettpappershållaren sätts ska vara vinklad. Här har fokus lagts på design och inte på funktionalitet. Konceptförslag 1 Konceptförslag 2 Konceptförslag 3 Konceptförslag 4 Profilen på konceptförslag 3 väljs ut som den mest attraktiva och väljs att gå vidare med. Efter ett möte med Reinhold Brynefall framkom att denna modell ska sitta fast i väggen och därmed inte ska kunna dras emot användaren. Det medför att armen inte behöver vara lika lång, utan endast ha en sådan längd att den kan fästas i väggen. Det ska även vara en vinkel mellan armen och toalettpappershållaren, som i den bostadsanpassade modellen. Inspirationen hämtades från den stilrena delen av moodboarden och särskilt bilderna nedan. Inspirationskälla 1 Inspirationskälla 2 Inspirationskälla 3 10

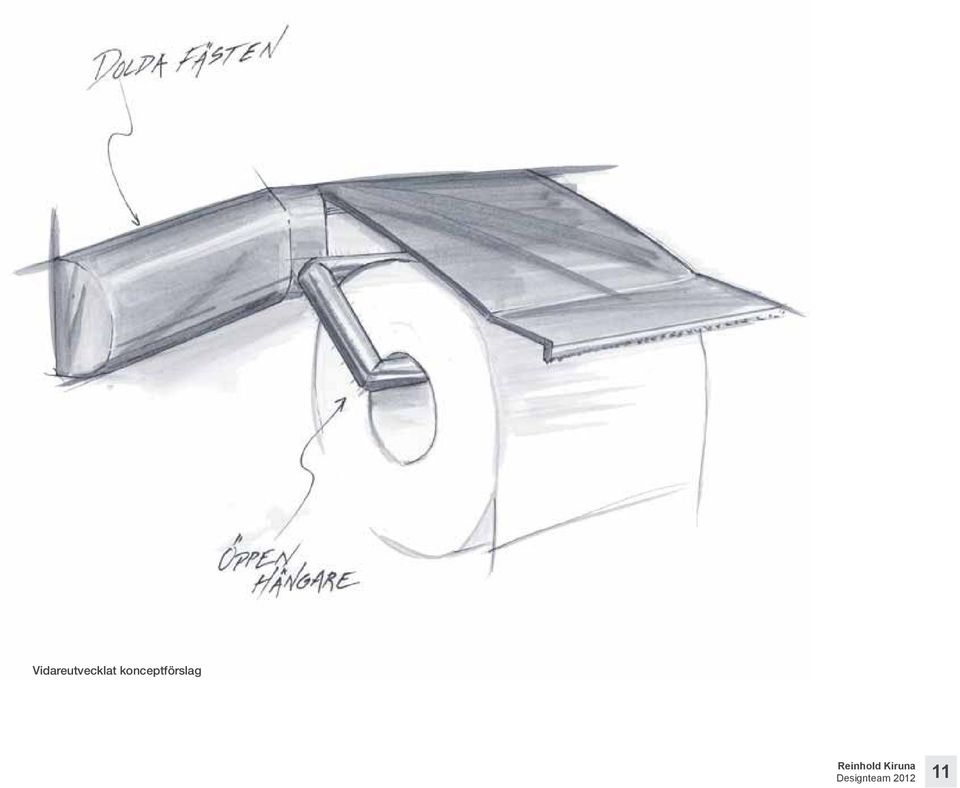

15 Vidareutvecklat konceptförslag 11

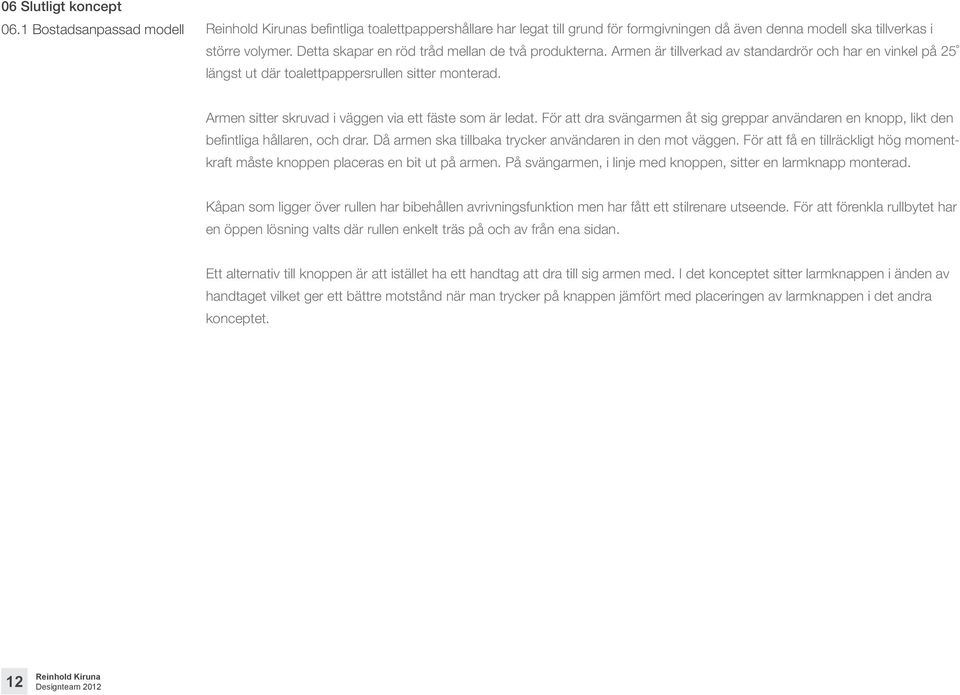

16 06 Slutligt koncept 06.1 Bostadsanpassad modell s befintliga toalettpappershållare har legat till grund för formgivningen då även denna modell ska tillverkas i större volymer. Detta skapar en röd tråd mellan de två produkterna. Armen är tillverkad av standardrör och har en vinkel på 25 längst ut där toalettpappersrullen sitter monterad. Armen sitter skruvad i väggen via ett fäste som är ledat. För att dra svängarmen åt sig greppar användaren en knopp, likt den befintliga hållaren, och drar. Då armen ska tillbaka trycker användaren in den mot väggen. För att få en tillräckligt hög momentkraft måste knoppen placeras en bit ut på armen. På svängarmen, i linje med knoppen, sitter en larmknapp monterad. Kåpan som ligger över rullen har bibehållen avrivningsfunktion men har fått ett stilrenare utseende. För att förenkla rullbytet har en öppen lösning valts där rullen enkelt träs på och av från ena sidan. Ett alternativ till knoppen är att istället ha ett handtag att dra till sig armen med. I det konceptet sitter larmknappen i änden av handtaget vilket ger ett bättre motstånd när man trycker på knappen jämfört med placeringen av larmknappen i det andra konceptet. 12

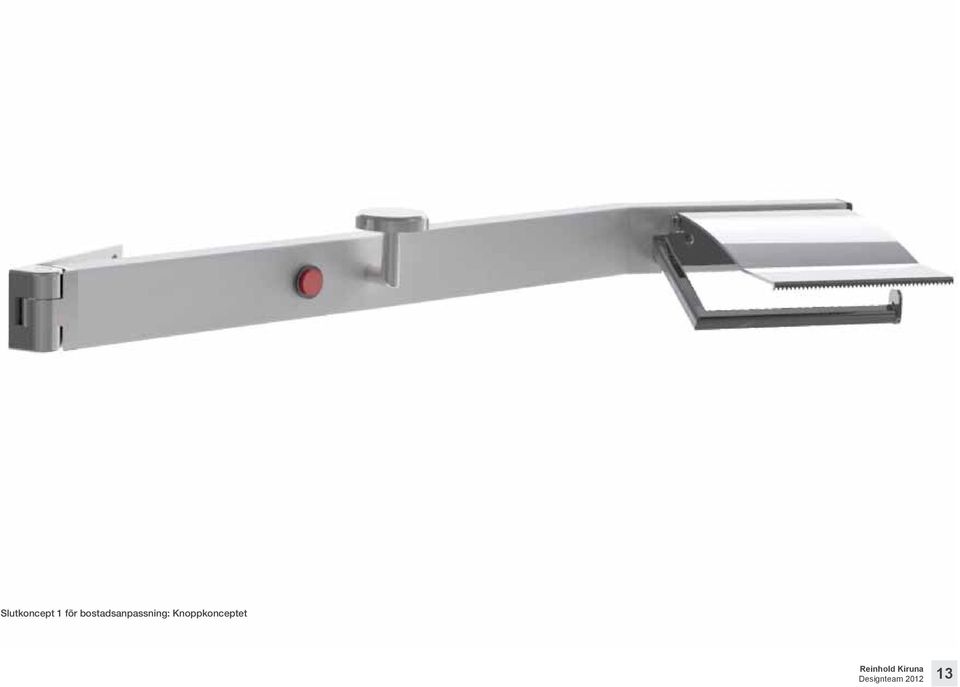

17 Slutkoncept 1 för bostadsanpassning: Knoppkonceptet 13

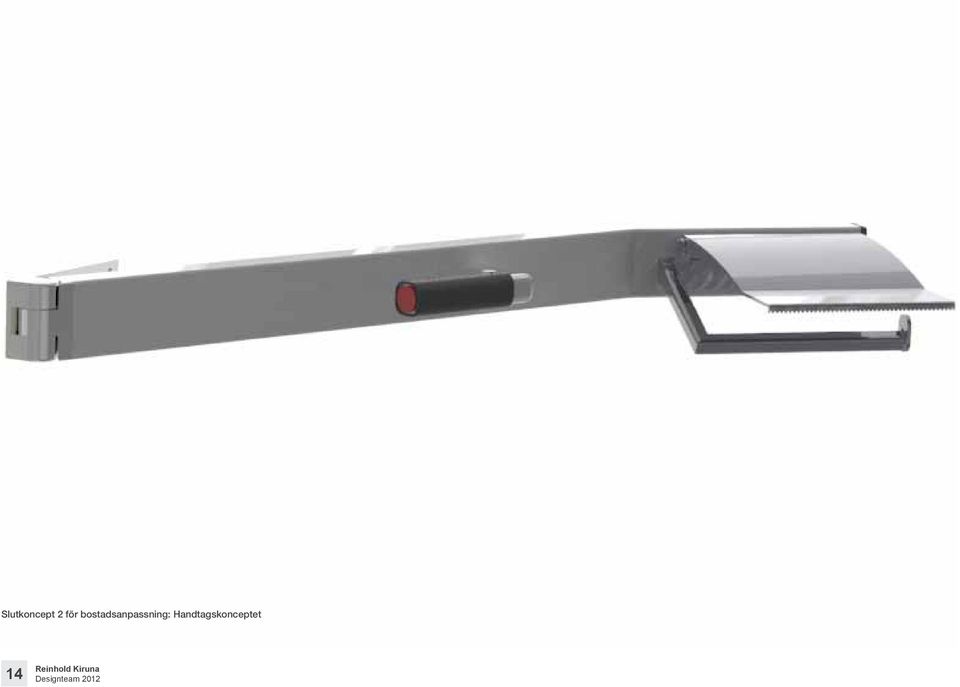

18 Slutkoncept 2 för bostadsanpassning: Handtagskonceptet 14

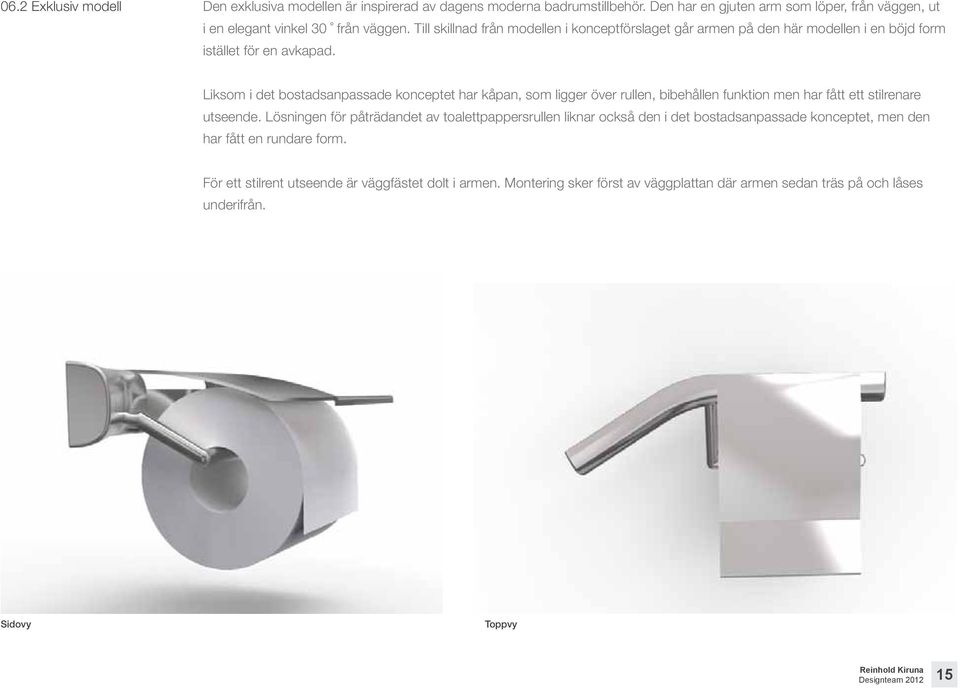

19 06.2 Exklusiv modell Den exklusiva modellen är inspirerad av dagens moderna badrumstillbehör. Den har en gjuten arm som löper, från väggen, ut i en elegant vinkel 30 från väggen. Till skillnad från modellen i konceptförslaget går armen på den här modellen i en böjd form istället för en avkapad. Liksom i det bostadsanpassade konceptet har kåpan, som ligger över rullen, bibehållen funktion men har fått ett stilrenare utseende. Lösningen för påträdandet av toalettpappersrullen liknar också den i det bostadsanpassade konceptet, men den har fått en rundare form. För ett stilrent utseende är väggfästet dolt i armen. Montering sker först av väggplattan där armen sedan träs på och låses underifrån. Sidovy Toppvy 15

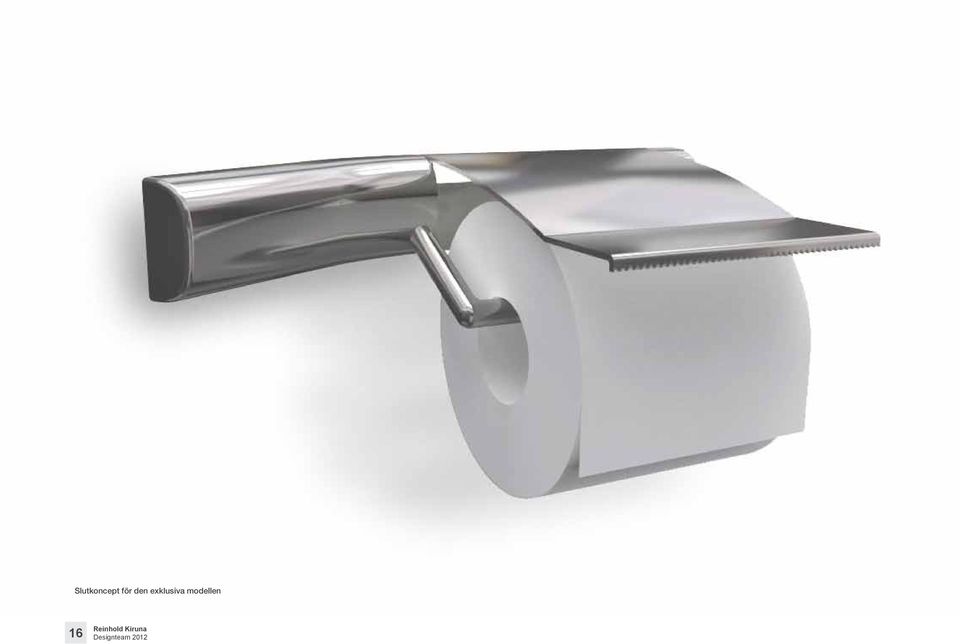

20 Slutkoncept för den exklusiva modellen 16

21 Montering 1. Skruva in fästet i väggen med fyra skruvar Trä på armen på fästet. 3. Lås fast armen i fästet med hjälp av skruvar genom hålen på undersidan Monteringsbild 17

22 Exklusiv modell i miljöbild 18

23 07 Rekommendationer Då avståndet från sidovägg till toalett varierar är det svårt att definiera exakta mått på hur lång toalettpappershållaren på den bostadsanpassade modellen bör vara. Dock finns en viss justermån i valet av monteringsplats, vilket gör att toalettpappershållarens position i utfällt läge går att anpassa så den passar de flesta toaletter. Vid byggande av flertal badrum med ett visst standardmått bör därför en särskild beställning göras som är anpassad efter det måttet. Eftersom armen är gjord av standardrör behöver det inte innebära någon nämnvärd merkostnad. För att användaren ska kunna nå knoppen bör dock avståndet mellan vägg och toalett vara maximalt 70 cm. Skulle fallet vara att avståndet är längre kan dock handtaget i det andra slutkonceptet göras längre så att användaren når den lättare. Då kommer dock kostnaderna öka eftersom en ny standarddel behöver tillverkas. Toalettpappershållaren för bostadsanpassning bör placeras så att knoppen hamnar inom räckhåll snett framför användaren. Om knoppen hamnar för långt bak mot väggen kommer dragrörelsen att bli tyngre. Vid tillverkning av den bostadsanpassade toalettpappershållaren bör man använda sig av standarddelar i största möjliga mån, för att hålla nere kostnaderna. På bilderna av den exklusivare toalettpappershållaren är den anpassad för att sitta på vänster sida av toaletten. Detta betyder att det bör tillverkas en modell för vänstermontering och en speglad variant för montering på höger sida. Detta är dock något som skulle kunna utvecklas så att modellen är vändbar och går att montera både vänster- och högermonterad. 19

24 08 Sammanfattning Företaget har tidigare utvecklat en toalettpappershållare som skjuts in i armstöden till toaletten, anpassad för personer med nedsatt rörlighet. Hållaren kan vridas till en önskad position med hjälp av en knopp på översidan. Nu vill de ta steget längre och utveckla en variant som kan fästas på väggen. Designteam fick i uppgift att utveckla två varianter av en sådan toalettpappershållare; en massproduktionsanpassad, funktionell modell för bostadsanpassning och en exklusiv modell för privatpersoner. För att få inspiration till framför allt den exklusiva modellen, framställdes en moodboard med tre olika lyxstilar. En av dem valdes ut att gå vidare med och ett antal skisser på konceptförslag ritades upp. I utvecklingen av den bostadsanpassade modellen lades inte mycket fokus på designen, utan ett antal koncept på funktionen hos toalettpappershållaren färdigställdes. Efter en delpresentation för Reinhold Brynefall valdes ett koncept av varje modell ut för att gå vidare med. Skisser ritades upp och användes som grund för modellering i CAD-programmet NX 8.0 och de slutliga koncepten visualiserades genom renderade bilder. Den bostadsanpassade modellen presenterades i två versioner med olika varianter av grepp för utfällning. Greppet i första konceptet består av en knopp och i det andra av ett handtag. Även larmknapparna är utplacerade på olika ställen, men i övrigt ser modellerna likadana ut. Den exklusiva modellen fick en elegant form, inspirerad av modern badrumsdesign, som med sin dolda infästning blir en diskret men snygg detalj i badrummet. 20

25 09 English summary is a company that has developed a toilet paper holder for people with reduced mobility. The holder is stuck into the armrests of the toilet and can be pulled into a convinient position. The company now wants to develop a similar holder that can be attached to the side wall. Designteam was assigned to develop two versions of such a holder; one functional model for home modification adapted for mass-production and one exclusive model for private persons. A moodboard showing three different styles of luxury was put together for inspiration, mainly for the exclusive model. One of them was chosen to proceed with and sketches of concept solutions were made. In the development of the model for home modification, the focus was not on the design but on the functionality. A few concepts of the function of the holder were made. A presentation was held for Reinhold Brynefall half-way through the assignment, at which the group received feedback and one concept of each version was chosen for further development. Sketches were drawn and served as the base for a model made in the CAD-software NX 8.0 and the final concept was visualized through rendered images. The model for home modification was presented as two versions with different kinds of grips for pulling the arm towards the user. The grip in the first concept consists of a knob, and in the other of a handle. Another difference is the placement of the alarm button, but otherwise the models have the same design. The exklusive model got an elegant shape, inspired by modern bathroom design, that with its hidden attachment becomes a subtle but divine detail in the bathroom. 21

26 10 Projektteam Gruppen har bestått av Olof Nordström och Thérése Östergren Projektledare Karoline Pettersson Handledare Johan Bergström Handledare David Larsson 22

27 Henrik Norberg Designkonsult Johan Larsson Designkonsult Kristin Kammensjö Designkonsult Olof Nordström Designkonsult Tanya Edman Designkonsult Thérése Östergren Designkonsult

28 ger åtta norrbottniska företag en unik möjlighet att arbeta tillsammans med unga kreativa studenter i skarpa designprojekt för att utveckla nya innovativa koncept för produkter och tjänster samtidigt som studenterna får möjlighet att utveckla sitt eget företagande. säljer idag toalettpappershållare anpassad för personer med nedsatt rörlighet. Nu har de fått efterfrågan på en liknande hållare som kan fästas på väggen vid sidan av toaletten. Designteam fick i uppgift att vidareutveckla två varianter av den befintliga toalettpappershållaren; en funktionell modell för bostadsanpassning och en exklusiv modell för privatpersoner. Båda varianterna ska behålla samma funktion som den befintliga toalettpappershållaren.
