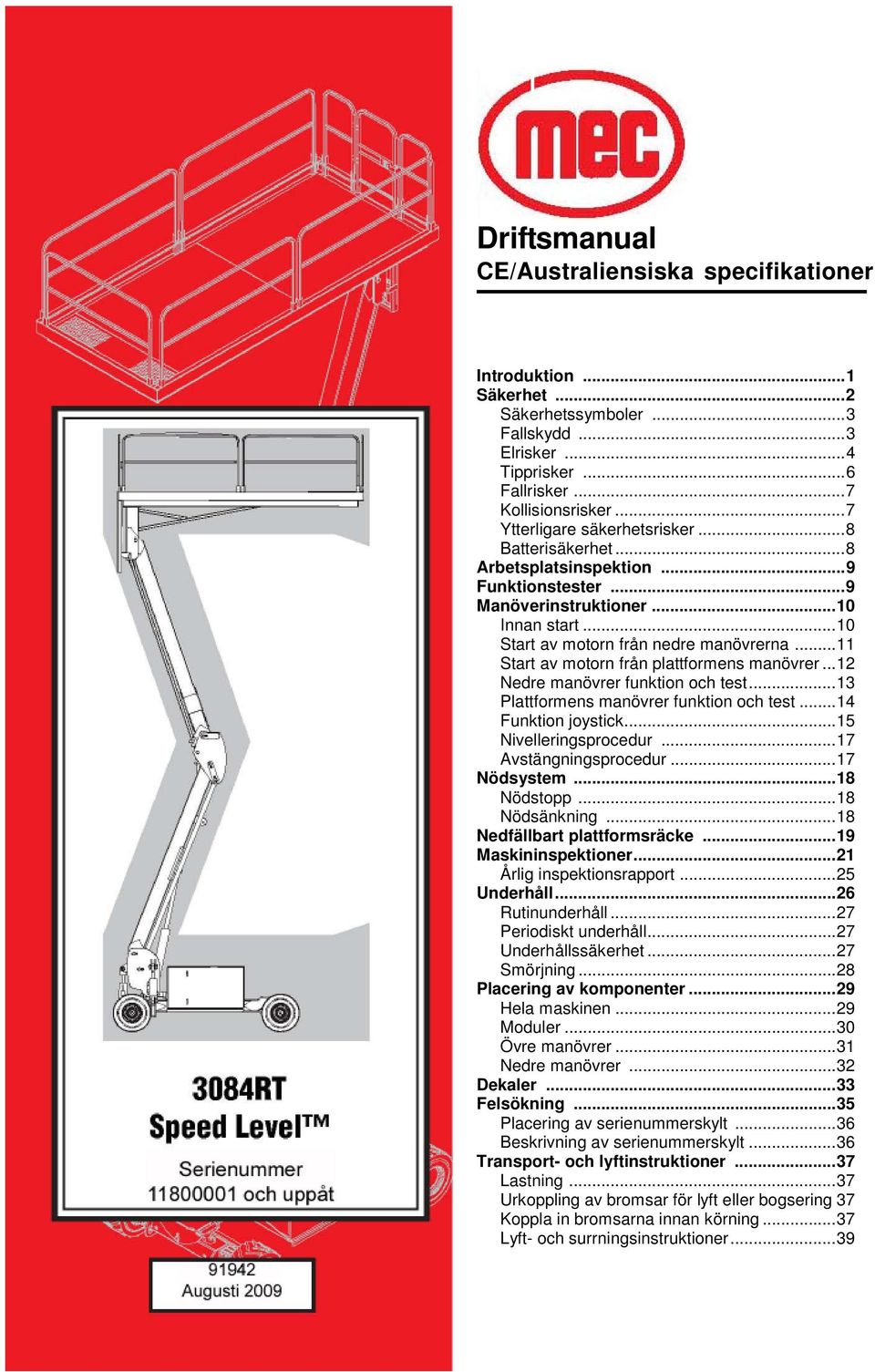

1 Driftsmanual CE/Australiensiska specifikationer Introduktion... 1 Säkerhet... 2 Säkerhetssymboler... 3 Fallskydd... 3 Elrisker... 4 Tipprisker... 6 Fallrisker... 7 Kollisionsrisker... 7 Ytterligare säkerhetsrisker... 8 Batterisäkerhet... 8 Arbetsplatsinspektion... 9 Funktionstester... 9 Manöverinstruktioner Innan start Start av motorn från nedre manövrerna Start av motorn från plattformens manövrer Nedre manövrer funktion och test Plattformens manövrer funktion och test Funktion joystick Nivelleringsprocedur Avstängningsprocedur Nödsystem Nödstopp Nödsänkning Nedfällbart plattformsräcke Maskininspektioner Årlig inspektionsrapport Underhåll Rutinunderhåll Periodiskt underhåll Underhållssäkerhet Smörjning Placering av komponenter Hela maskinen Moduler Övre manövrer Nedre manövrer Dekaler Felsökning Placering av serienummerskylt Beskrivning av serienummerskylt Transport- och lyftinstruktioner Lastning Urkoppling av bromsar för lyft eller bogsering 37 Koppla in bromsarna innan körning Lyft- och surrningsinstruktioner... 39

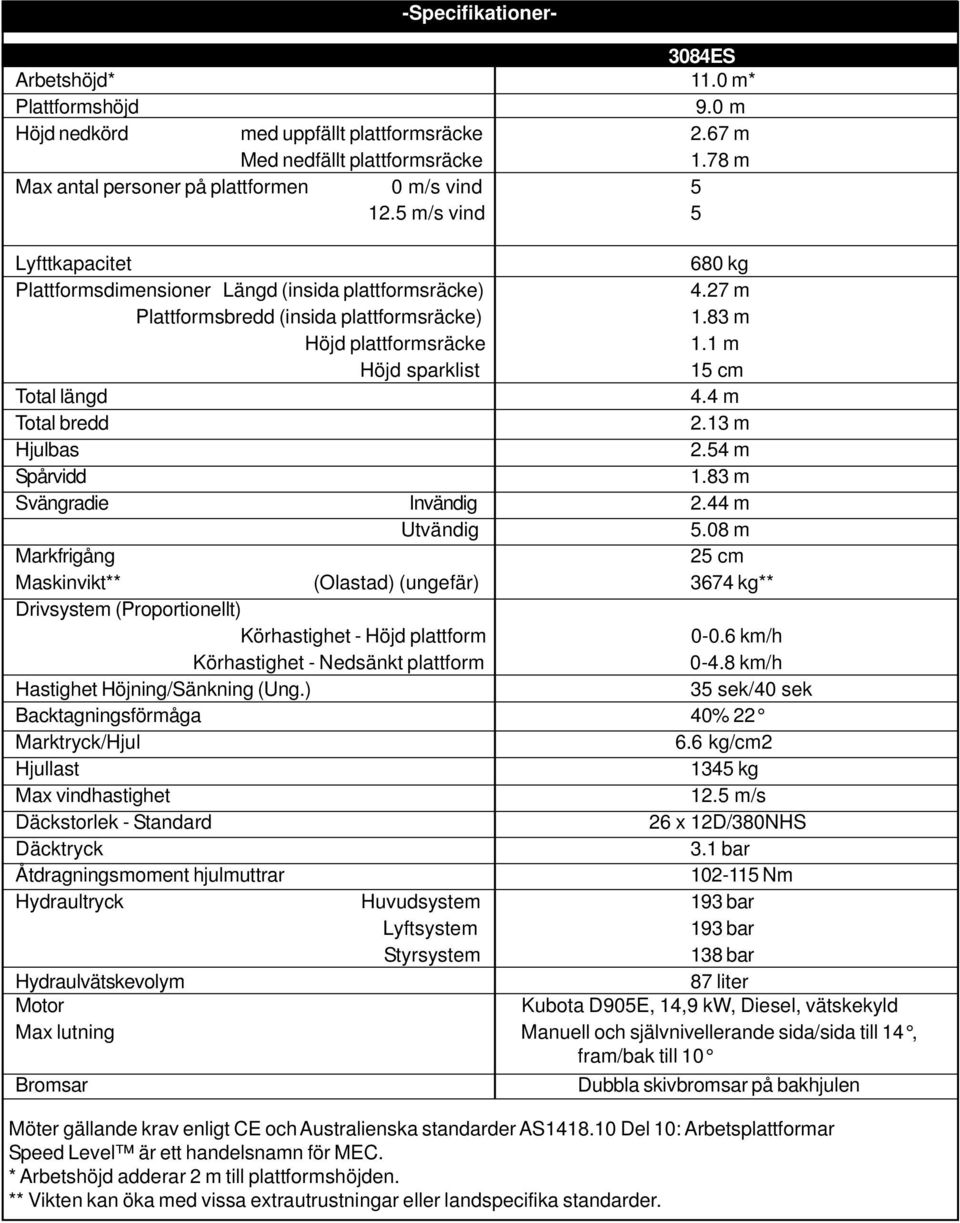

2 -Specifikationer- 3084ES Arbetshöjd* 11.0 m* Plattformshöjd 9.0 m Höjd nedkörd med uppfällt plattformsräcke 2.67 m Med nedfällt plattformsräcke 1.78 m Max antal personer på plattformen 0 m/s vind m/s vind 5 Lyfttkapacitet 680 kg Plattformsdimensioner Längd (insida plattformsräcke) 4.27 m Plattformsbredd (insida plattformsräcke) 1.83 m Höjd plattformsräcke 1.1 m Höjd sparklist 15 cm Total längd 4.4 m Total bredd 2.13 m Hjulbas 2.54 m Spårvidd 1.83 m Svängradie Invändig 2.44 m Utvändig 5.08 m Markfrigång 25 cm Maskinvikt** (Olastad) (ungefär) 3674 kg** Drivsystem (Proportionellt) Körhastighet - Höjd plattform km/h Körhastighet - Nedsänkt plattform km/h Hastighet Höjning/Sänkning (Ung.) 35 sek/40 sek Backtagningsförmåga 40% 22 Marktryck/Hjul 6.6 kg/cm2 Hjullast 1345 kg Max vindhastighet 12.5 m/s Däckstorlek - Standard 26 x 12D/380NHS Däcktryck 3.1 bar Åtdragningsmoment hjulmuttrar Nm Hydraultryck Huvudsystem 193 bar Lyftsystem 193 bar Styrsystem 138 bar Hydraulvätskevolym 87 liter Motor Kubota D905E, 14,9 kw, Diesel, vätskekyld Max lutning Manuell och självnivellerande sida/sida till 14, fram/bak till 10 Bromsar Dubbla skivbromsar på bakhjulen Möter gällande krav enligt CE och Australienska standarder AS Del 10: Arbetsplattformar Speed Level är ett handelsnamn för MEC. * Arbetshöjd adderar 2 m till plattformshöjden. ** Vikten kan öka med vissa extrautrustningar eller landspecifika standarder.

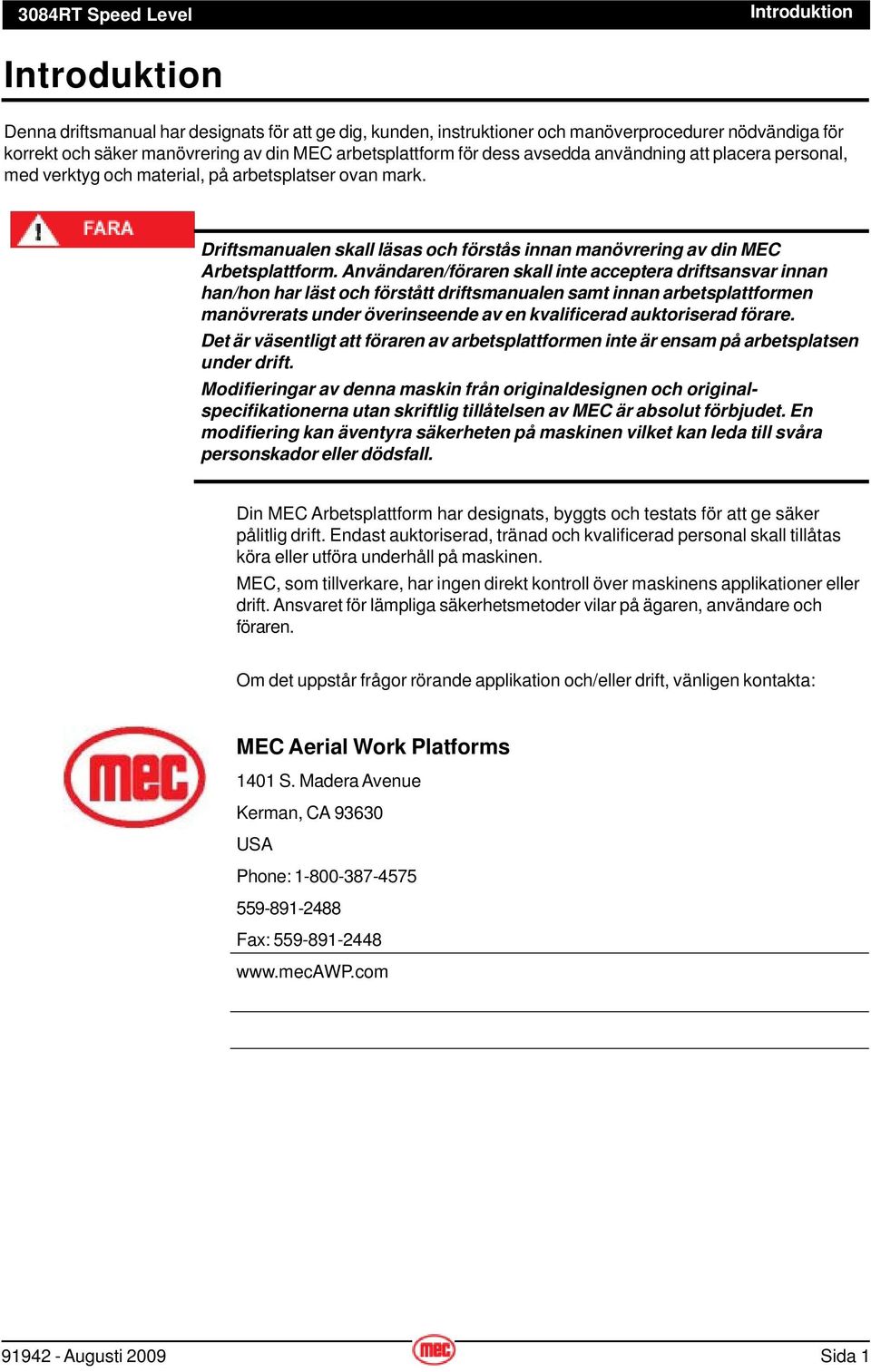

3 TITAN 3084RT Boom Speed Level 60-S TM Introduktion Introduktion Denna driftsmanual har designats för att ge dig, kunden, instruktioner och manöverprocedurer nödvändiga för korrekt och säker manövrering av din MEC arbetsplattform för dess avsedda användning att placera personal, med verktyg och material, på arbetsplatser ovan mark. Driftsmanualen skall läsas och förstås innan manövrering av din MEC Arbetsplattform. Användaren/föraren skall inte acceptera driftsansvar innan han/hon har läst och förstått driftsmanualen samt innan arbetsplattformen manövrerats under överinseende av en kvalificerad auktoriserad förare. Det är väsentligt att föraren av arbetsplattformen inte är ensam på arbetsplatsen under drift. Modifieringar av denna maskin från originaldesignen och originalspecifikationerna utan skriftlig tillåtelsen av MEC är absolut förbjudet. En modifiering kan äventyra säkerheten på maskinen vilket kan leda till svåra personskador eller dödsfall. Din MEC Arbetsplattform har designats, byggts och testats för att ge säker pålitlig drift. Endast auktoriserad, tränad och kvalificerad personal skall tillåtas köra eller utföra underhåll på maskinen. MEC, som tillverkare, har ingen direkt kontroll över maskinens applikationer eller drift. Ansvaret för lämpliga säkerhetsmetoder vilar på ägaren, användare och föraren. Om det uppstår frågor rörande applikation och/eller drift, vänligen kontakta: MEC Aerial Work Platforms 1401 S. Madera Avenue Kerman, CA USA Phone: Fax: Sida 1

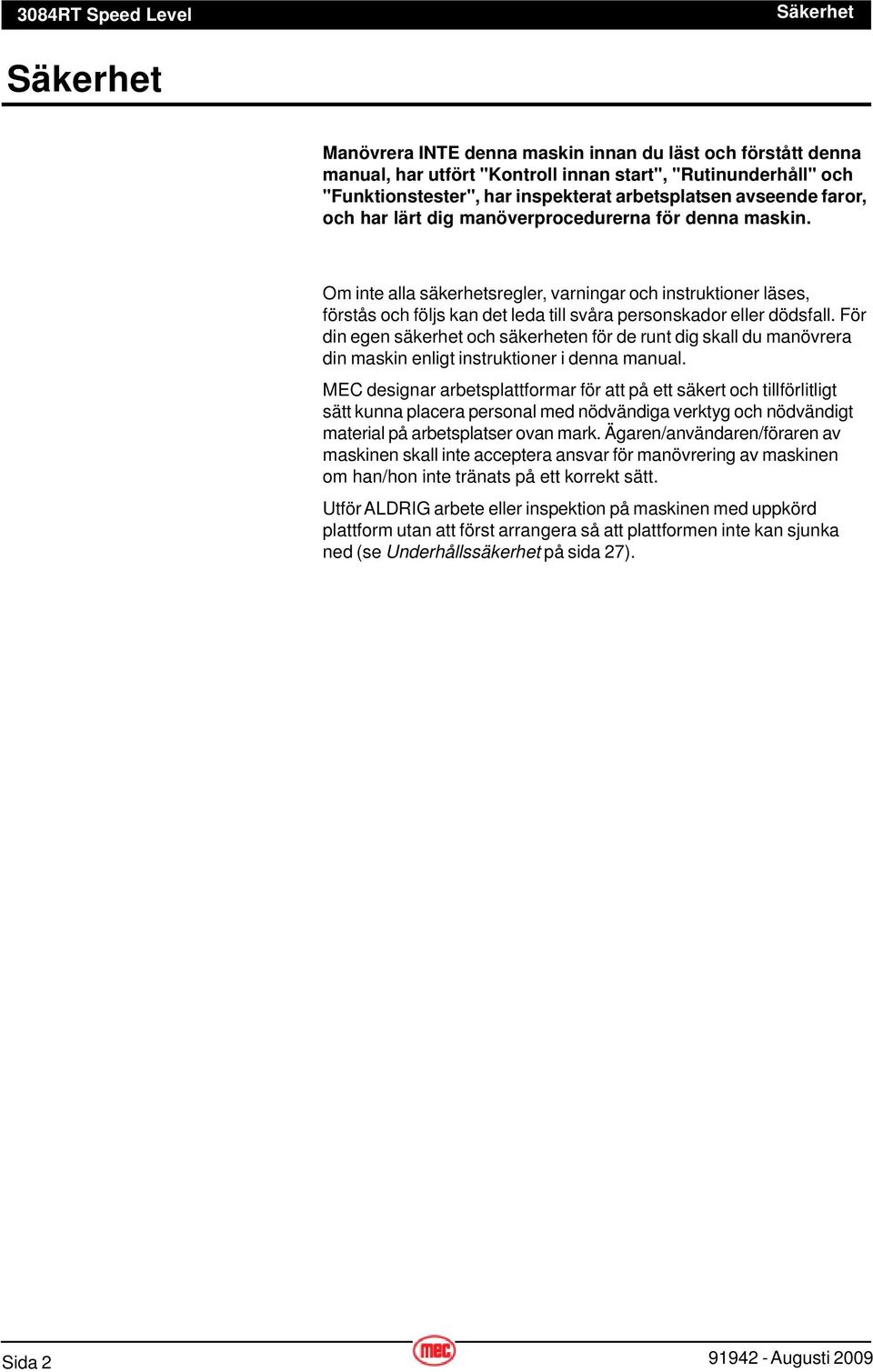

4 Säkerhet Säkerhet Manövrera INTE denna maskin innan du läst och förstått denna manual, har utfört "Kontroll innan start", "Rutinunderhåll" och "Funktionstester", har inspekterat arbetsplatsen avseende faror, och har lärt dig manöverprocedurerna för denna maskin. Om inte alla säkerhetsregler, varningar och instruktioner läses, förstås och följs kan det leda till svåra personskador eller dödsfall. För din egen säkerhet och säkerheten för de runt dig skall du manövrera din maskin enligt instruktioner i denna manual. MEC designar arbetsplattformar för att på ett säkert och tillförlitligt sätt kunna placera personal med nödvändiga verktyg och nödvändigt material på arbetsplatser ovan mark. Ägaren/användaren/föraren av maskinen skall inte acceptera ansvar för manövrering av maskinen om han/hon inte tränats på ett korrekt sätt. Utför ALDRIG arbete eller inspektion på maskinen med uppkörd plattform utan att först arrangera så att plattformen inte kan sjunka ned (se Underhållssäkerhet på sida 27). Sida 2

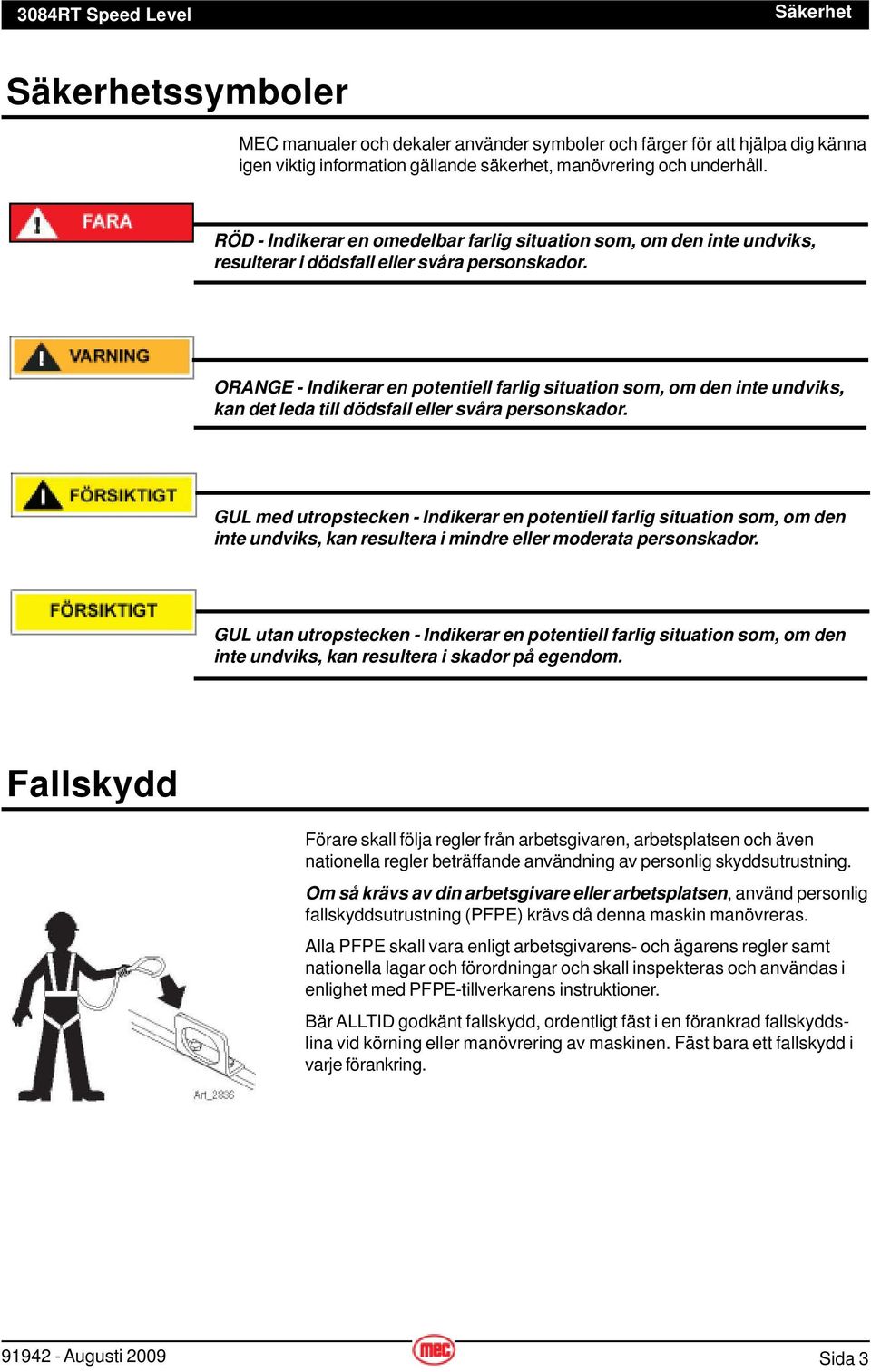

5 Säkerhet Säkerhetssymboler MEC manualer och dekaler använder symboler och färger för att hjälpa dig känna igen viktig information gällande säkerhet, manövrering och underhåll. RÖD - Indikerar en omedelbar farlig situation som, om den inte undviks, resulterar i dödsfall eller svåra personskador. ORANGE - Indikerar en potentiell farlig situation som, om den inte undviks, kan det leda till dödsfall eller svåra personskador. GUL med utropstecken - Indikerar en potentiell farlig situation som, om den inte undviks, kan resultera i mindre eller moderata personskador. GUL utan utropstecken - Indikerar en potentiell farlig situation som, om den inte undviks, kan resultera i skador på egendom. Fallskydd Förare skall följa regler från arbetsgivaren, arbetsplatsen och även nationella regler beträffande användning av personlig skyddsutrustning. Om så krävs av din arbetsgivare eller arbetsplatsen, använd personlig fallskyddsutrustning (PFPE) krävs då denna maskin manövreras. Alla PFPE skall vara enligt arbetsgivarens- och ägarens regler samt nationella lagar och förordningar och skall inspekteras och användas i enlighet med PFPE-tillverkarens instruktioner. Bär ALLTID godkänt fallskydd, ordentligt fäst i en förankrad fallskyddslina vid körning eller manövrering av maskinen. Fäst bara ett fallskydd i varje förankring. Sida 3

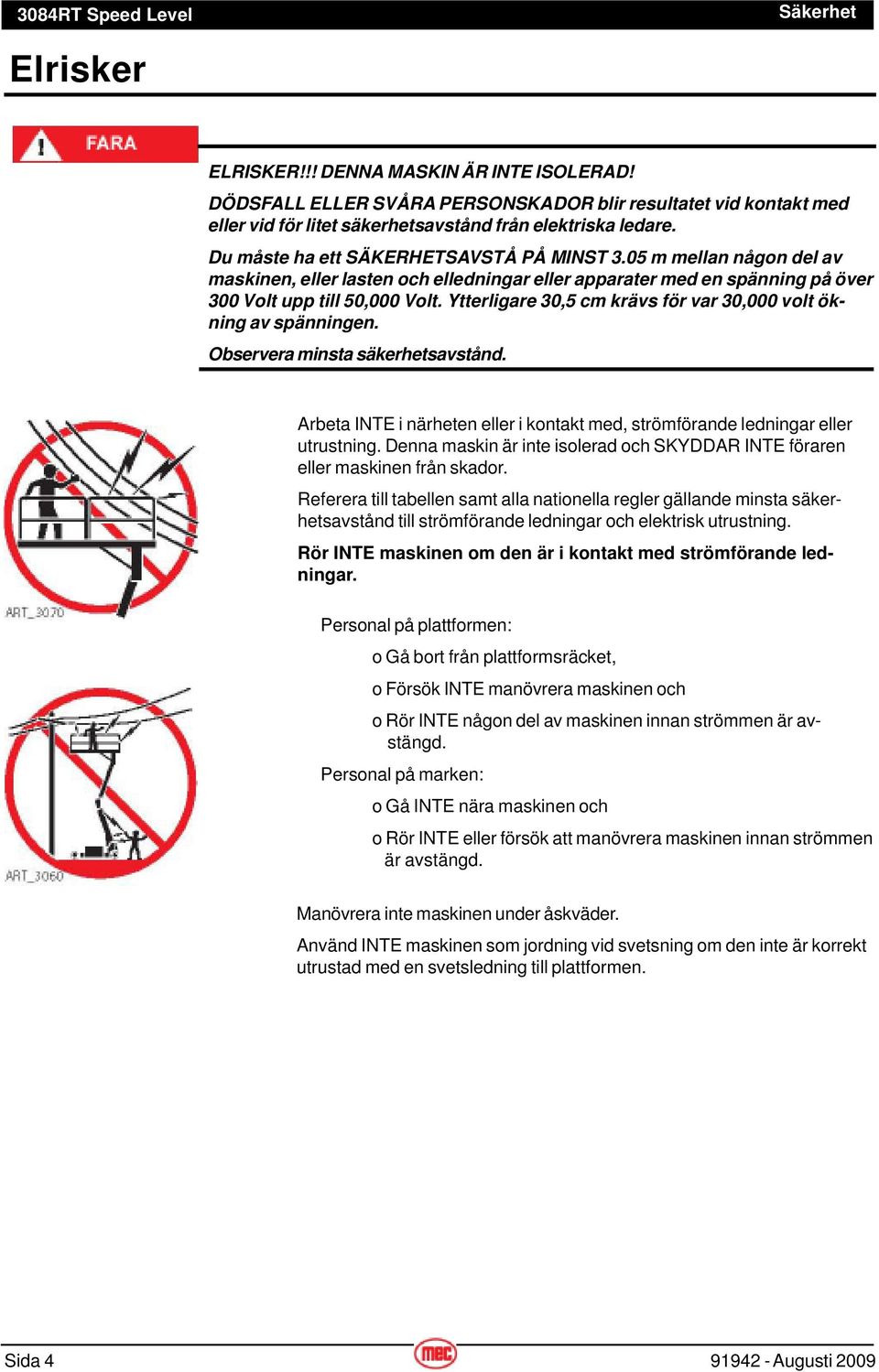

6 Säkerhet Elrisker ELRISKER!!! DENNA MASKIN ÄR INTE ISOLERAD! DÖDSFALL ELLER SVÅRA PERSONSKADOR blir resultatet vid kontakt med eller vid för litet säkerhetsavstånd från elektriska ledare. Du måste ha ett SÄKERHETSAVSTÅ PÅ MINST 3.05 m mellan någon del av maskinen, eller lasten och elledningar eller apparater med en spänning på över 300 Volt upp till 50,000 Volt. Ytterligare 30,5 cm krävs för var 30,000 volt ökning av spänningen. Observera minsta säkerhetsavstånd. Arbeta INTE i närheten eller i kontakt med, strömförande ledningar eller utrustning. Denna maskin är inte isolerad och SKYDDAR INTE föraren eller maskinen från skador. Referera till tabellen samt alla nationella regler gällande minsta säkerhetsavstånd till strömförande ledningar och elektrisk utrustning. Rör INTE maskinen om den är i kontakt med strömförande ledningar. Personal på plattformen: o Gå bort från plattformsräcket, o Försök INTE manövrera maskinen och o Rör INTE någon del av maskinen innan strömmen är avstängd. Personal på marken: o Gå INTE nära maskinen och o Rör INTE eller försök att manövrera maskinen innan strömmen är avstängd. Manövrera inte maskinen under åskväder. Använd INTE maskinen som jordning vid svetsning om den inte är korrekt utrustad med en svetsledning till plattformen. Sida 4

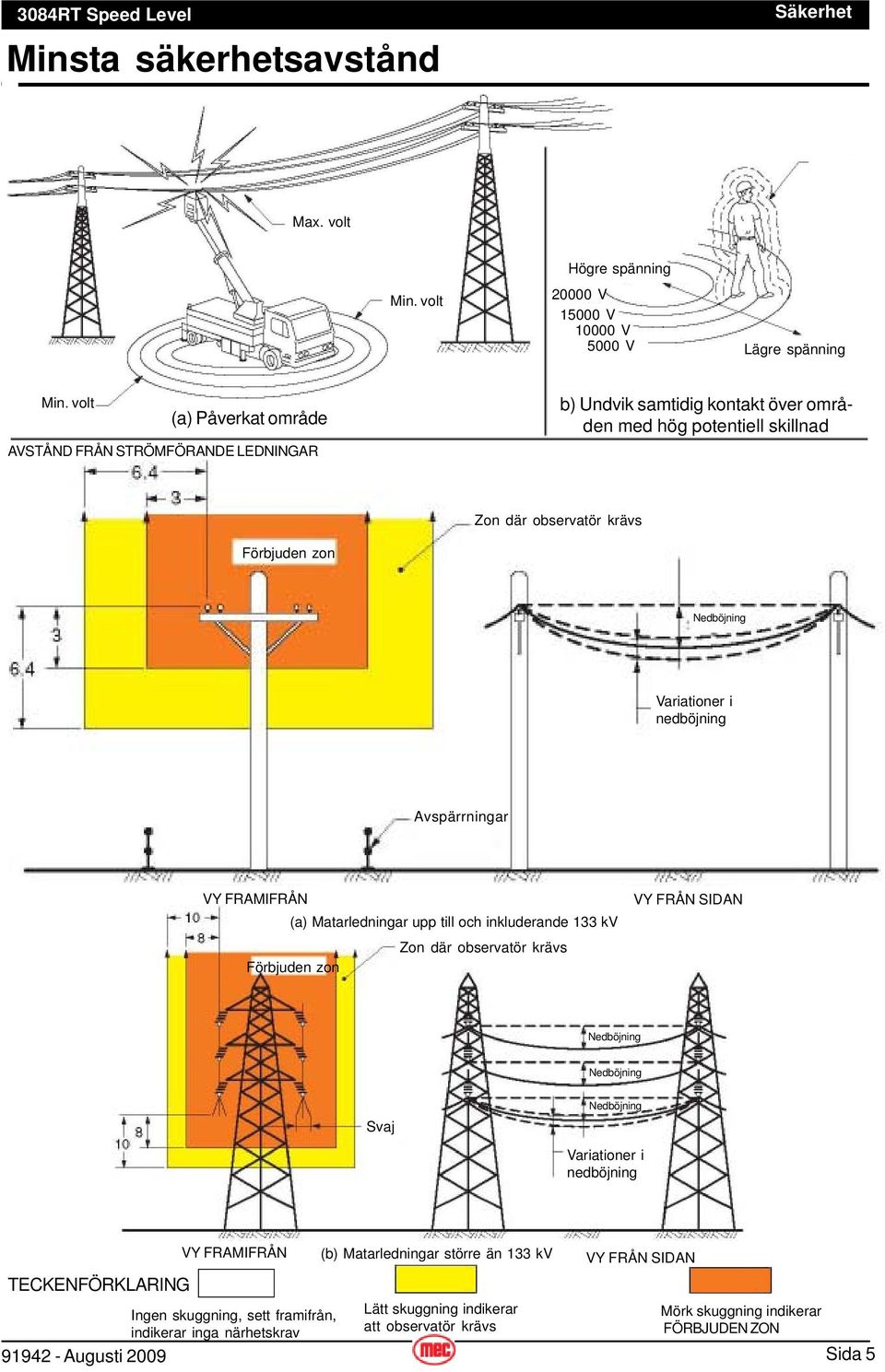

7 Minsta säkerhetsavstånd Säkerhet 5000 V Max. volt Min. volt Högre spänning V V V 5000 V Lägre spänning Min. volt (a) Påverkat område AVSTÅND FRÅN STRÖMFÖRANDE LEDNINGAR b) Undvik samtidig kontakt över områden med hög potentiell skillnad Zon där observatör krävs Förbjuden zon Nedböjning Variationer i nedböjning Avspärrningar VY FRAMIFRÅN (a) Matarledningar upp till och inkluderande 133 kv Zon där observatör krävs Förbjuden zon VY FRÅN SIDAN Nedböjning Nedböjning Svaj Nedböjning Variationer i nedböjning TECKENFÖRKLARING VY FRAMIFRÅN Ingen skuggning, sett framifrån, indikerar inga närhetskrav (b) Matarledningar större än 133 kv Lätt skuggning indikerar att observatör krävs VY FRÅN SIDAN Mörk skuggning indikerar FÖRBJUDEN ZON Sida 5

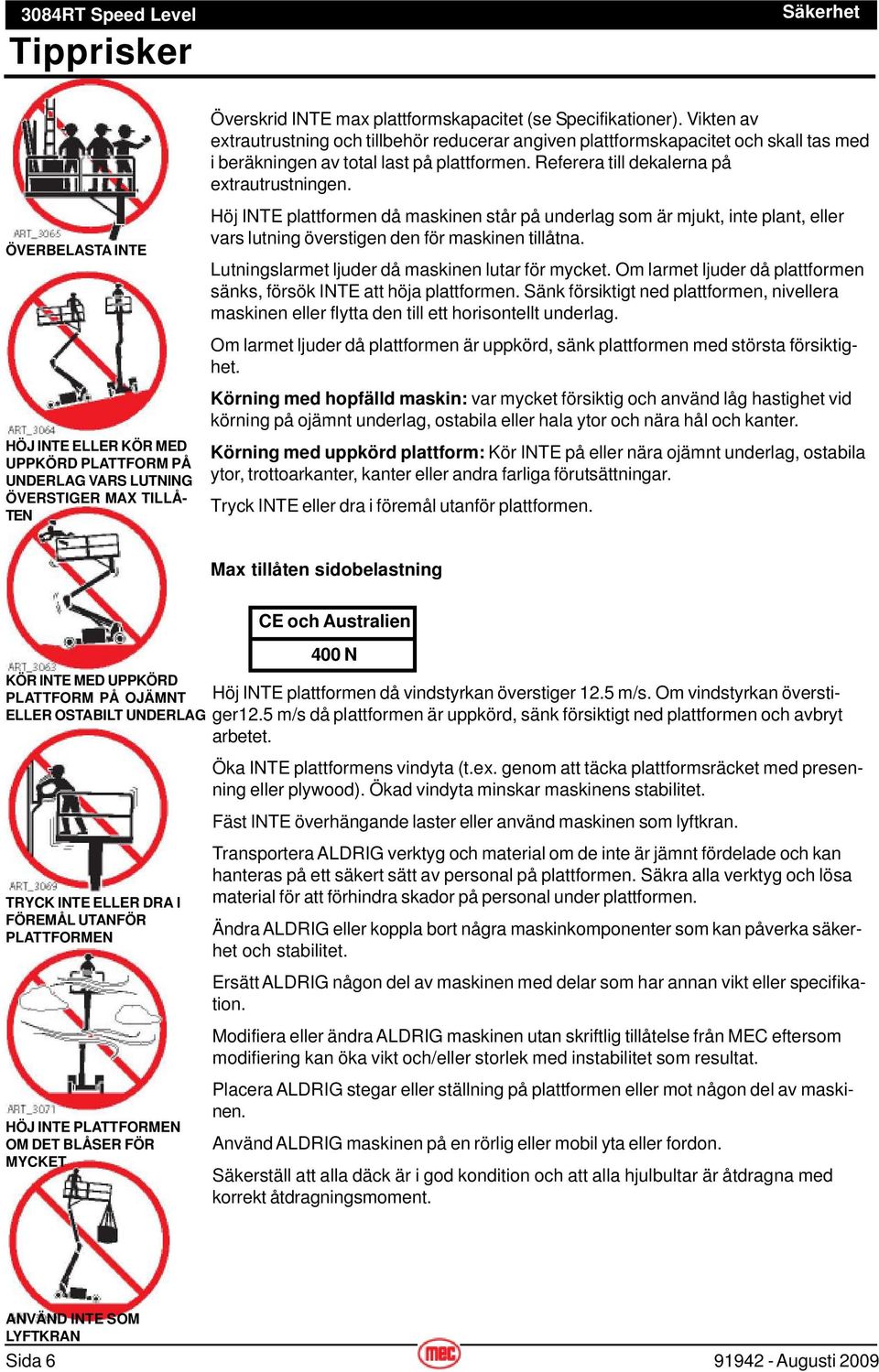

8 Tipprisker Säkerhet ÖVERBELASTA INTE HÖJ INTE ELLER KÖR MED UPPKÖRD PLATTFORM PÅ UNDERLAG VARS LUTNING ÖVERSTIGER MAX TILLÅ- TEN Överskrid INTE max plattformskapacitet (se Specifikationer). Vikten av extrautrustning och tillbehör reducerar angiven plattformskapacitet och skall tas med i beräkningen av total last på plattformen. Referera till dekalerna på extrautrustningen. Höj INTE plattformen då maskinen står på underlag som är mjukt, inte plant, eller vars lutning överstigen den för maskinen tillåtna. Lutningslarmet ljuder då maskinen lutar för mycket. Om larmet ljuder då plattformen sänks, försök INTE att höja plattformen. Sänk försiktigt ned plattformen, nivellera maskinen eller flytta den till ett horisontellt underlag. Om larmet ljuder då plattformen är uppkörd, sänk plattformen med största försiktighet. Körning med hopfälld maskin: var mycket försiktig och använd låg hastighet vid körning på ojämnt underlag, ostabila eller hala ytor och nära hål och kanter. Körning med uppkörd plattform: Kör INTE på eller nära ojämnt underlag, ostabila ytor, trottoarkanter, kanter eller andra farliga förutsättningar. Tryck INTE eller dra i föremål utanför plattformen. Max tillåten sidobelastning KÖR INTE MED UPPKÖRD PLATTFORM PÅ OJÄMNT Höj INTE plattformen då vindstyrkan överstiger 12.5 m/s. Om vindstyrkan överstiger12.5 m/s då plattformen är uppkörd, sänk försiktigt ned plattformen och avbryt ELLER OSTABILT UNDERLAG arbetet. Öka INTE plattformens vindyta (t.ex. genom att täcka plattformsräcket med presenning eller plywood). Ökad vindyta minskar maskinens stabilitet. Fäst INTE överhängande laster eller använd maskinen som lyftkran. TRYCK INTE ELLER DRA I FÖREMÅL UTANFÖR PLATTFORMEN HÖJ INTE PLATTFORMEN OM DET BLÅSER FÖR MYCKET CE och Australien 400 N Transportera ALDRIG verktyg och material om de inte är jämnt fördelade och kan hanteras på ett säkert sätt av personal på plattformen. Säkra alla verktyg och lösa material för att förhindra skador på personal under plattformen. Ändra ALDRIG eller koppla bort några maskinkomponenter som kan påverka säkerhet och stabilitet. Ersätt ALDRIG någon del av maskinen med delar som har annan vikt eller specifikation. Modifiera eller ändra ALDRIG maskinen utan skriftlig tillåtelse från MEC eftersom modifiering kan öka vikt och/eller storlek med instabilitet som resultat. Placera ALDRIG stegar eller ställning på plattformen eller mot någon del av maskinen. Använd ALDRIG maskinen på en rörlig eller mobil yta eller fordon. Säkerställ att alla däck är i god kondition och att alla hjulbultar är åtdragna med korrekt åtdragningsmoment. ANVÄND INTE SOM LYFTKRAN Sida 6

9 Fallrisker Säkerhet Sitt, klättra eller stå INTE på plattformsräcket. Stå alltid stadigt med ordentligt fotfäste på plattformsgolvet. Kliv INTE av plattformen då den är uppkörd Håll plattformen ren från skräp. KLÄTTRA INTE PÅ PLATTFORMSRÄCKET Fäst INTE säkerhetslinan för fallskydd i närliggande konstruktioner. Säkerställ att alla grindar är ordentligt stängda innan maskinen manövreras. Förare skall följa arbetsgivarens och arbetsplatsens regler samt nationella lagar och förordningar gällande användning av personlig skyddsutrustning. LÄMNA INTE PLATTFORMEN DÅ DEN ÄR UPPKÖRD Kollisionsrisker Var uppmärksam på döda vinklar då du manövrerar denna maskin. Kontrollera, avseende ovanliggande hinder. Se upp för klämrisker då du håller i plattformsräcket. Reducera körhastigheten då maskinen körs på lutande underlag, nära annan personal och hinder, eller om underlaget är blött, halt eller på annat sätt begränsande. Manövrera INTE i arbetsområdet för kranar om inte manövrerna för dessa har spärrats och/eller försiktighetsåtgärder vidtagits för att förhindra möjlig kollision. Utför inga cirkuskonster på maskinen. Sida 7

10 Säkerhet Ytterligare säkerhetsrisker Explosions- och brandrisker Manövrera INTE maskinen i farliga områden eller områden där det kan finnas brännbara eller explosionsfarliga gaser eller partiklar. Risker med skador på maskinen Utför en noggrann kontroll innan start på maskinen och testa alla funktioner innan varje arbetsskift för att kontrollera avseende skador, felfunktion och otillåten modifiering. Märk och ta en skadad, modifierad eller inte korrekt fungerande maskin, ur drift. Använd INTE en skadad, modifierad eller inte korrekt fungerande maskin. Rutinunderhåll skall utföras av föraren innan varje arbetsskift. Schemalagt underhåll skall utföras av en kvalificerad servicetekniker vid schemalagda intervaller. Märk och tag ur drift en maskin där inte schemalagt förebyggande underhåll utförts. Kontrollera att alla säkerhets- och instruktionsdekaler är på plats och är oskadade. Kontrollera att förarens, säkerhets- och ansvarsmanualer är på plats i förvaringsboxen på plattformen. Alla manualer skall vara kompletta, oskadade och läsbara. Fara för kroppsskada Manövrera INTE maskinen om det läcker hydraulvätska eller luft. Hydraulvätska eller luft under tryck kan tränga in i och/eller bränna huden. Alla utrymmen måste vara stängda och säkrade under drift. Kontakt med komponenter under skydd leder till svåra personskador. Endast tränad underhållspersonal bör komma åt dessa utrymmen. Föraren får bara öppna utrymmen då inspektion innan körning sker. Säkerhet för svetsledning till plattformen (om monterad) Batterisäkerhet Risk för brännskada Explosionsrisk Läs, förstå och följ alla varningar och instruktioner som leveras tillsammans med svetsutrustningen. Koppla INTE in svetsledningar eller kablar om inte svetsenheten är avstängd på plattformens manövrer. Manövrera INTE om inte svetskablarna är korrekt inkopplade. Batterier innehåller syra. Bär alltid skyddskläder och skyddsglasögon vid arbete med batterier. Undvik att spilla eller komma i kontakt med batterisyra. Neutralisera spilld batterisyra med natriumbikarbonat och vatten. Elrisker Håll gnistor öppen eld och tänd cigarett borta från batterier. Batterier avger explosiv gas. Undvik kontakt med elektriska terminaler. Sida 8

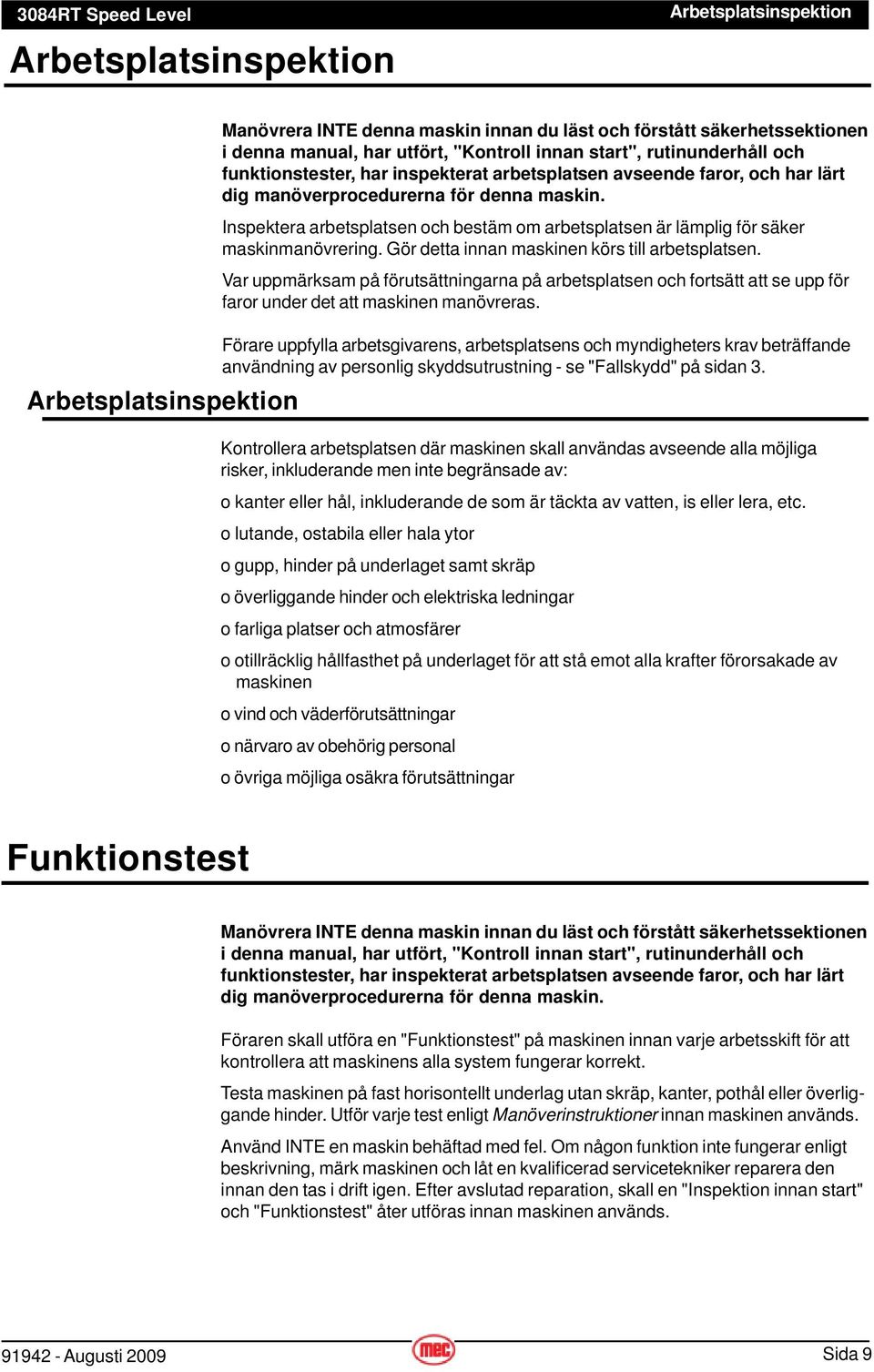

11 Arbetsplatsinspektion Arbetsplatsinspektion Arbetsplatsinspektion Manövrera INTE denna maskin innan du läst och förstått säkerhetssektionen i denna manual, har utfört, "Kontroll innan start", rutinunderhåll och funktionstester, har inspekterat arbetsplatsen avseende faror, och har lärt dig manöverprocedurerna för denna maskin. Inspektera arbetsplatsen och bestäm om arbetsplatsen är lämplig för säker maskinmanövrering. Gör detta innan maskinen körs till arbetsplatsen. Var uppmärksam på förutsättningarna på arbetsplatsen och fortsätt att se upp för faror under det att maskinen manövreras. Förare uppfylla arbetsgivarens, arbetsplatsens och myndigheters krav beträffande användning av personlig skyddsutrustning - se "Fallskydd" på sidan 3. Kontrollera arbetsplatsen där maskinen skall användas avseende alla möjliga risker, inkluderande men inte begränsade av: o kanter eller hål, inkluderande de som är täckta av vatten, is eller lera, etc. o lutande, ostabila eller hala ytor o gupp, hinder på underlaget samt skräp o överliggande hinder och elektriska ledningar o farliga platser och atmosfärer o otillräcklig hållfasthet på underlaget för att stå emot alla krafter förorsakade av maskinen o vind och väderförutsättningar o närvaro av obehörig personal o övriga möjliga osäkra förutsättningar Funktionstest Manövrera INTE denna maskin innan du läst och förstått säkerhetssektionen i denna manual, har utfört, "Kontroll innan start", rutinunderhåll och funktionstester, har inspekterat arbetsplatsen avseende faror, och har lärt dig manöverprocedurerna för denna maskin. Föraren skall utföra en "Funktionstest" på maskinen innan varje arbetsskift för att kontrollera att maskinens alla system fungerar korrekt. Testa maskinen på fast horisontellt underlag utan skräp, kanter, pothål eller överliggande hinder. Utför varje test enligt Manöverinstruktioner innan maskinen används. Använd INTE en maskin behäftad med fel. Om någon funktion inte fungerar enligt beskrivning, märk maskinen och låt en kvalificerad servicetekniker reparera den innan den tas i drift igen. Efter avslutad reparation, skall en "Inspektion innan start" och "Funktionstest" åter utföras innan maskinen används. Sida 9

12 Manöverinstruktioner Manöverinstruktioner Manövrera INTE denna maskin innan du läst och förstått säkerhetssektionen i denna manual, har utfört, "Kontroll innan start", rutinunderhåll och funktionstester, har inspekterat arbetsplatsen avseende faror, och har lärt dig manöverprocedurerna för denna maskin. Innan start Denna sektion ger instruktioner för varje manöverfunktion på maskinen. Följ alla säkerhetsregler och instruktioner. Denna maskin får bara manövreras av tränad och auktoriserad personal. Om flera förare använder denna maskin, skall alla vara tränade, kvalificerade och auktoriserade att använda den. Nya förare skall utföra en "Inspektion innan start"(se sida 22) och Funktionstest innan maskinen manövreras. Förare skall följa alla arbetsgivarens och arbetsplatsens regler samt nationella lagar och förordningar gällande användning av personlig skyddsutrustning - se Fallskydd på sidan 3. o Utför "Inspektion innan start"(se sida 22). o Kontrollera NÖDSTOPPSBRYTAREN på nedre manövrerna - vrid medsols för att återställa. o Kontrollera NÖDSTPPSBRYTAREN på plattformens manöverpanel - vrid medsols för att återställa. o Kontrollera batterifrånskiljaren i styrmodulen bredvid nedre manöverboxen. Skall vara i läge TILL. Sida 10

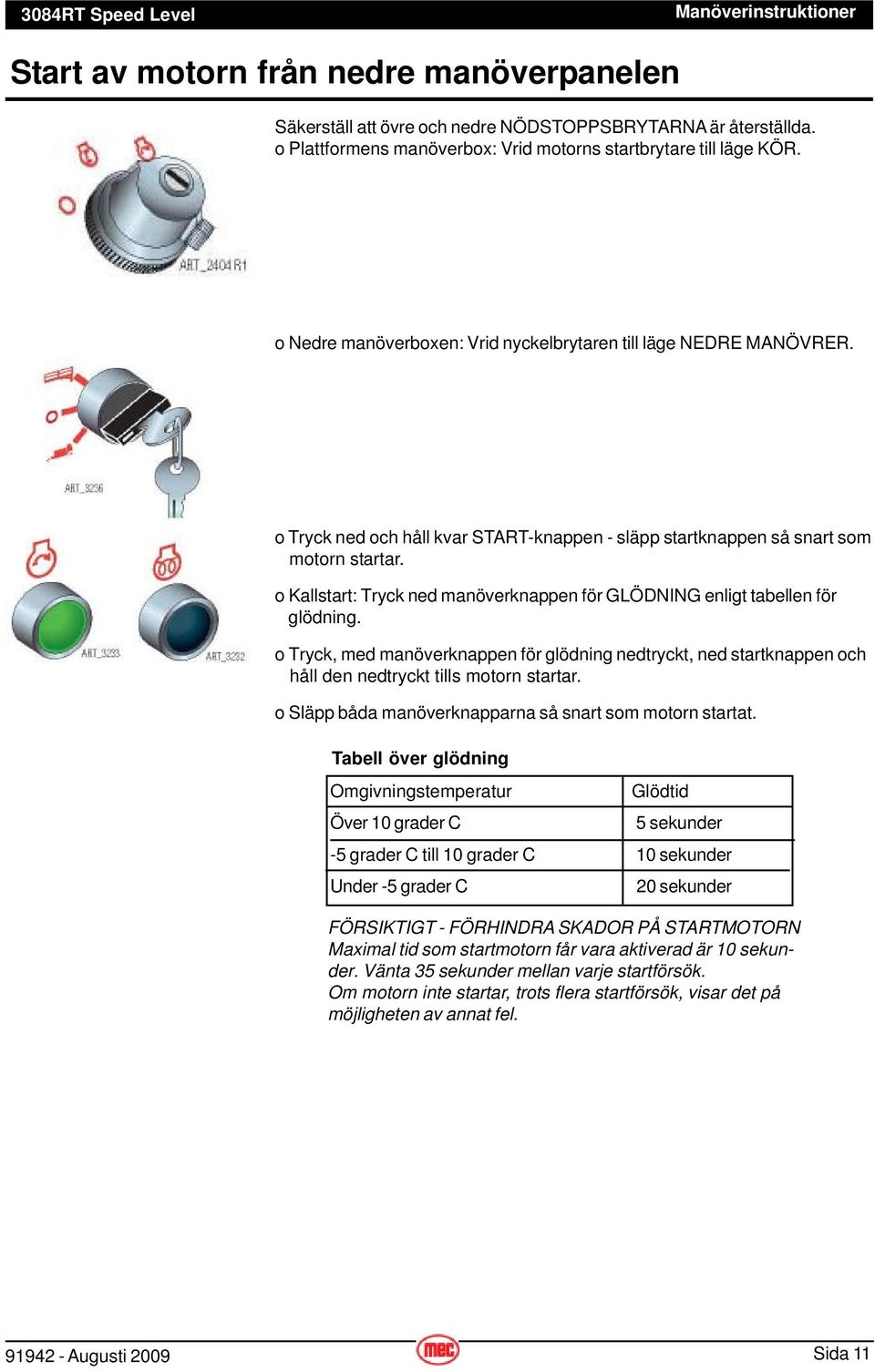

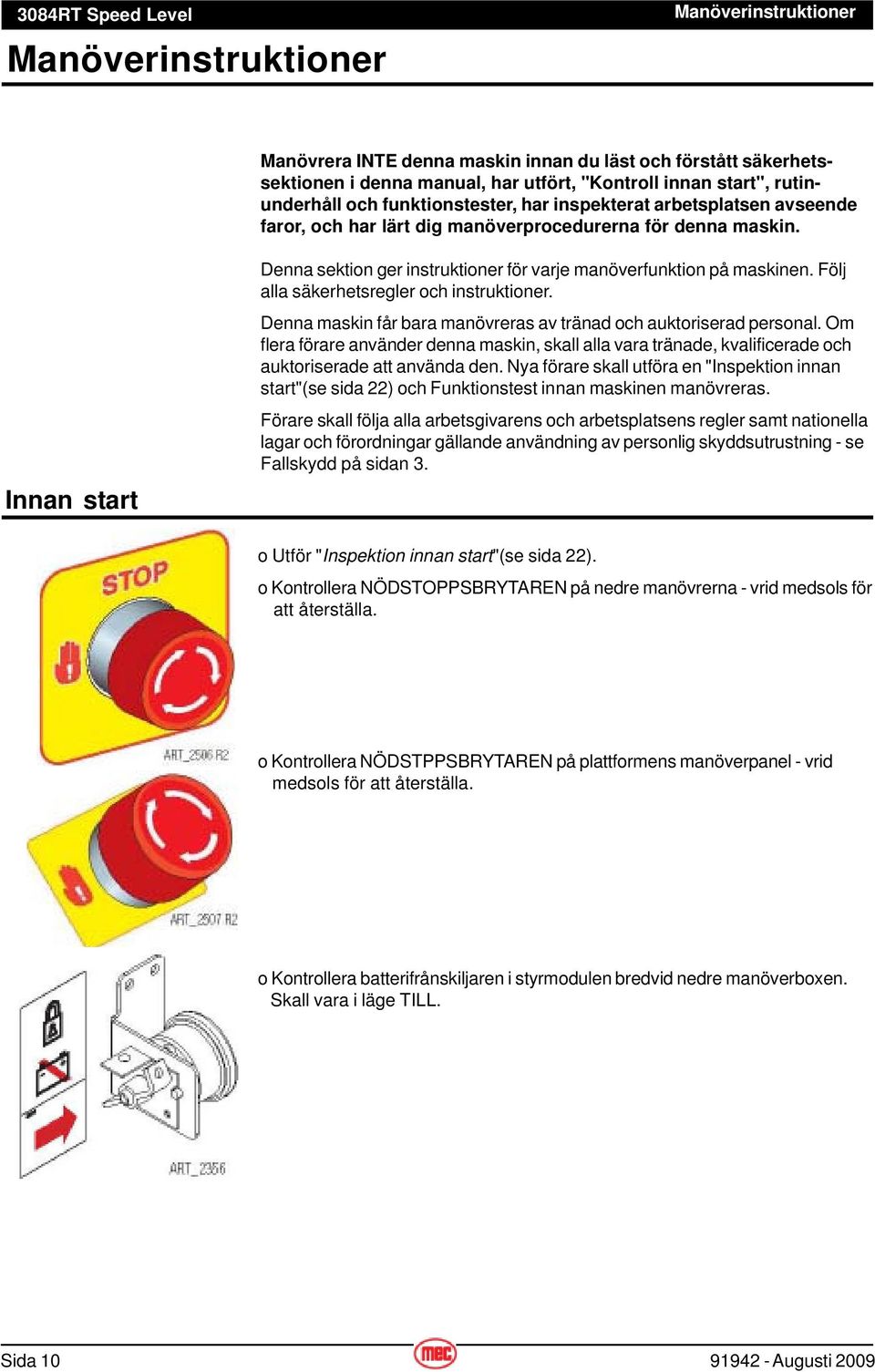

13 Manöverinstruktioner Start av motorn från nedre manöverpanelen Säkerställ att övre och nedre NÖDSTOPPSBRYTARNA är återställda. o Plattformens manöverbox: Vrid motorns startbrytare till läge KÖR. o Nedre manöverboxen: Vrid nyckelbrytaren till läge NEDRE MANÖVRER. o Tryck ned och håll kvar START-knappen - släpp startknappen så snart som motorn startar. o Kallstart: Tryck ned manöverknappen för GLÖDNING enligt tabellen för glödning. o Tryck, med manöverknappen för glödning nedtryckt, ned startknappen och håll den nedtryckt tills motorn startar. o Släpp båda manöverknapparna så snart som motorn startat. Tabell över glödning Omgivningstemperatur Glödtid Över 10 grader C 5 sekunder -5 grader C till 10 grader C 10 sekunder Under -5 grader C 20 sekunder FÖRSIKTIGT - FÖRHINDRA SKADOR PÅ STARTMOTORN Maximal tid som startmotorn får vara aktiverad är 10 sekunder. Vänta 35 sekunder mellan varje startförsök. Om motorn inte startar, trots flera startförsök, visar det på möjligheten av annat fel. Sida 11

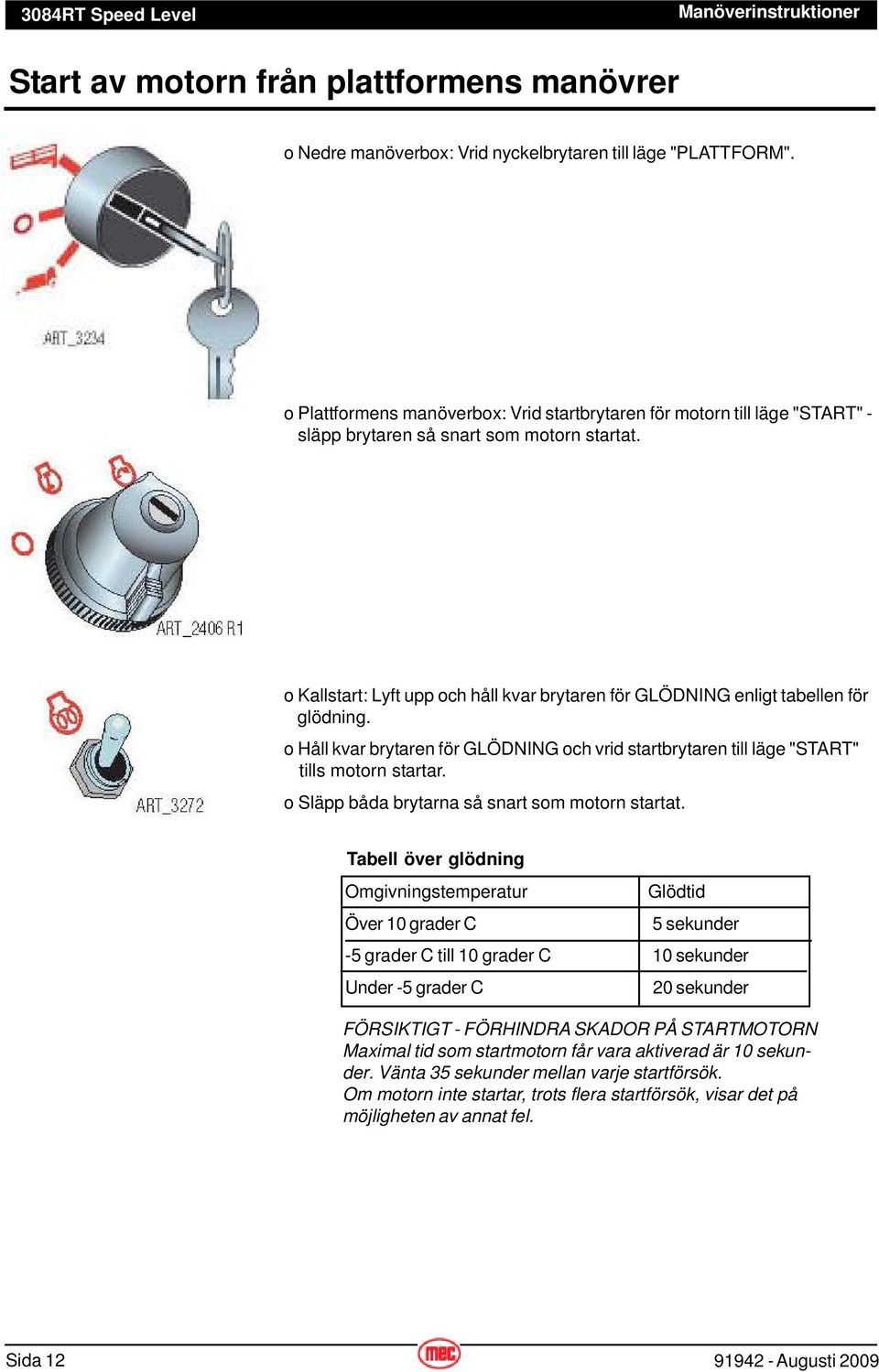

14 Manöverinstruktioner Start av motorn från plattformens manövrer o Nedre manöverbox: Vrid nyckelbrytaren till läge "PLATTFORM". o Plattformens manöverbox: Vrid startbrytaren för motorn till läge "START" - släpp brytaren så snart som motorn startat. o Kallstart: Lyft upp och håll kvar brytaren för GLÖDNING enligt tabellen för glödning. o Håll kvar brytaren för GLÖDNING och vrid startbrytaren till läge "START" tills motorn startar. o Släpp båda brytarna så snart som motorn startat. Tabell över glödning Omgivningstemperatur Glödtid Över 10 grader C 5 sekunder -5 grader C till 10 grader C 10 sekunder Under -5 grader C 20 sekunder FÖRSIKTIGT - FÖRHINDRA SKADOR PÅ STARTMOTORN Maximal tid som startmotorn får vara aktiverad är 10 sekunder. Vänta 35 sekunder mellan varje startförsök. Om motorn inte startar, trots flera startförsök, visar det på möjligheten av annat fel. Sida 12

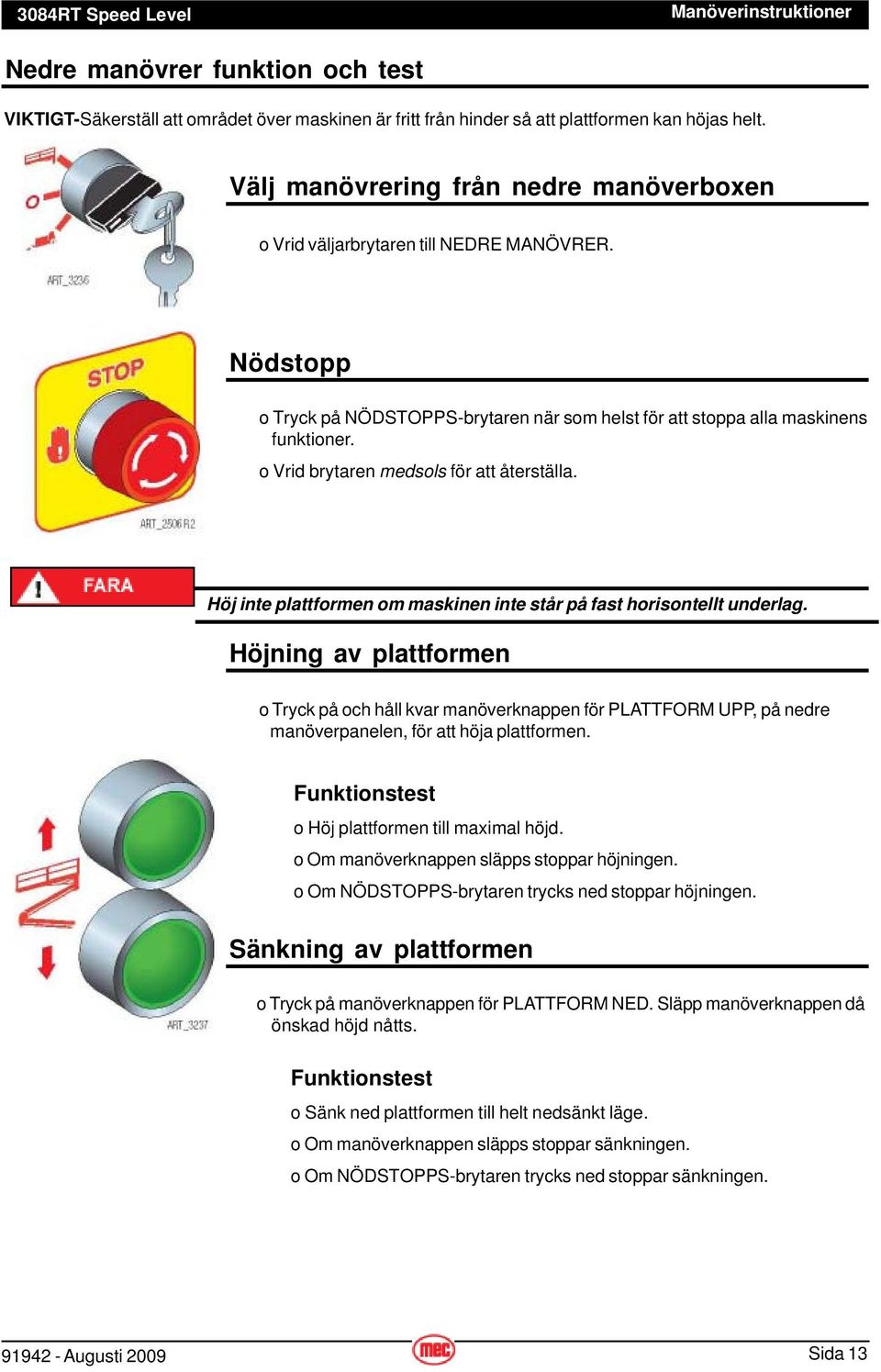

15 Manöverinstruktioner Nedre manövrer funktion och test VIKTIGT-Säkerställ att området över maskinen är fritt från hinder så att plattformen kan höjas helt. Välj manövrering från nedre manöverboxen o Vrid väljarbrytaren till NEDRE MANÖVRER. Nödstopp o Tryck på NÖDSTOPPS-brytaren när som helst för att stoppa alla maskinens funktioner. o Vrid brytaren medsols för att återställa. Höj inte plattformen om maskinen inte står på fast horisontellt underlag. Höjning av plattformen o Tryck på och håll kvar manöverknappen för PLATTFORM UPP, på nedre manöverpanelen, för att höja plattformen. Funktionstest o Höj plattformen till maximal höjd. o Om manöverknappen släpps stoppar höjningen. o Om NÖDSTOPPS-brytaren trycks ned stoppar höjningen. Sänkning av plattformen o Tryck på manöverknappen för PLATTFORM NED. Släpp manöverknappen då önskad höjd nåtts. Funktionstest o Sänk ned plattformen till helt nedsänkt läge. o Om manöverknappen släpps stoppar sänkningen. o Om NÖDSTOPPS-brytaren trycks ned stoppar sänkningen. Sida 13

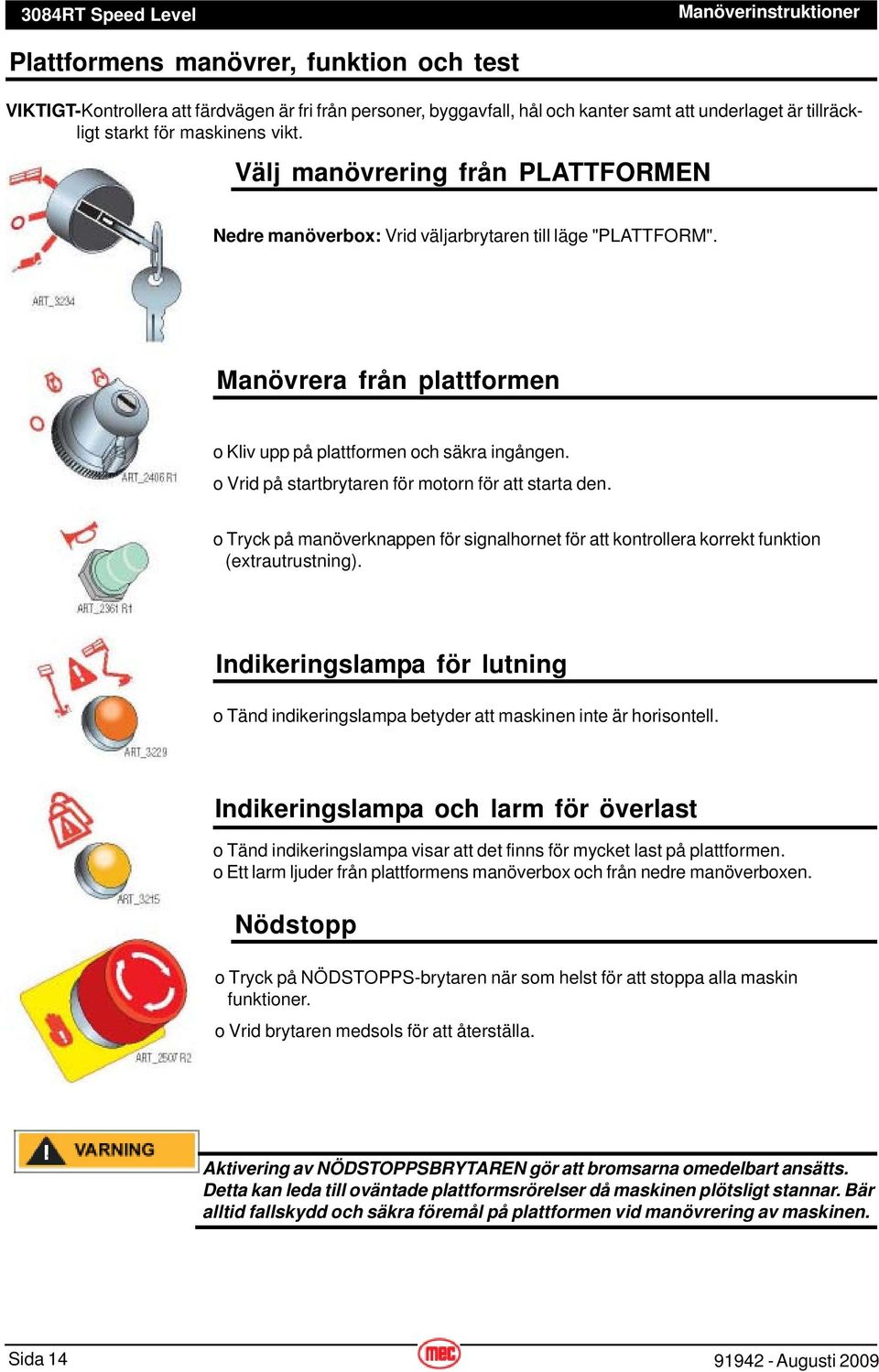

16 Manöverinstruktioner Plattformens manövrer, funktion och test VIKTIGT-Kontrollera att färdvägen är fri från personer, byggavfall, hål och kanter samt att underlaget är tillräckligt starkt för maskinens vikt. Välj manövrering från PLATTFORMEN Nedre manöverbox: Vrid väljarbrytaren till läge "PLATTFORM". Manövrera från plattformen o Kliv upp på plattformen och säkra ingången. o Vrid på startbrytaren för motorn för att starta den. o Tryck på manöverknappen för signalhornet för att kontrollera korrekt funktion (extrautrustning). Indikeringslampa för lutning o Tänd indikeringslampa betyder att maskinen inte är horisontell. Indikeringslampa och larm för överlast o Tänd indikeringslampa visar att det finns för mycket last på plattformen. o Ett larm ljuder från plattformens manöverbox och från nedre manöverboxen. Nödstopp o Tryck på NÖDSTOPPS-brytaren när som helst för att stoppa alla maskin funktioner. o Vrid brytaren medsols för att återställa. Aktivering av NÖDSTOPPSBRYTAREN gör att bromsarna omedelbart ansätts. Detta kan leda till oväntade plattformsrörelser då maskinen plötsligt stannar. Bär alltid fallskydd och säkra föremål på plattformen vid manövrering av maskinen. Sida 14

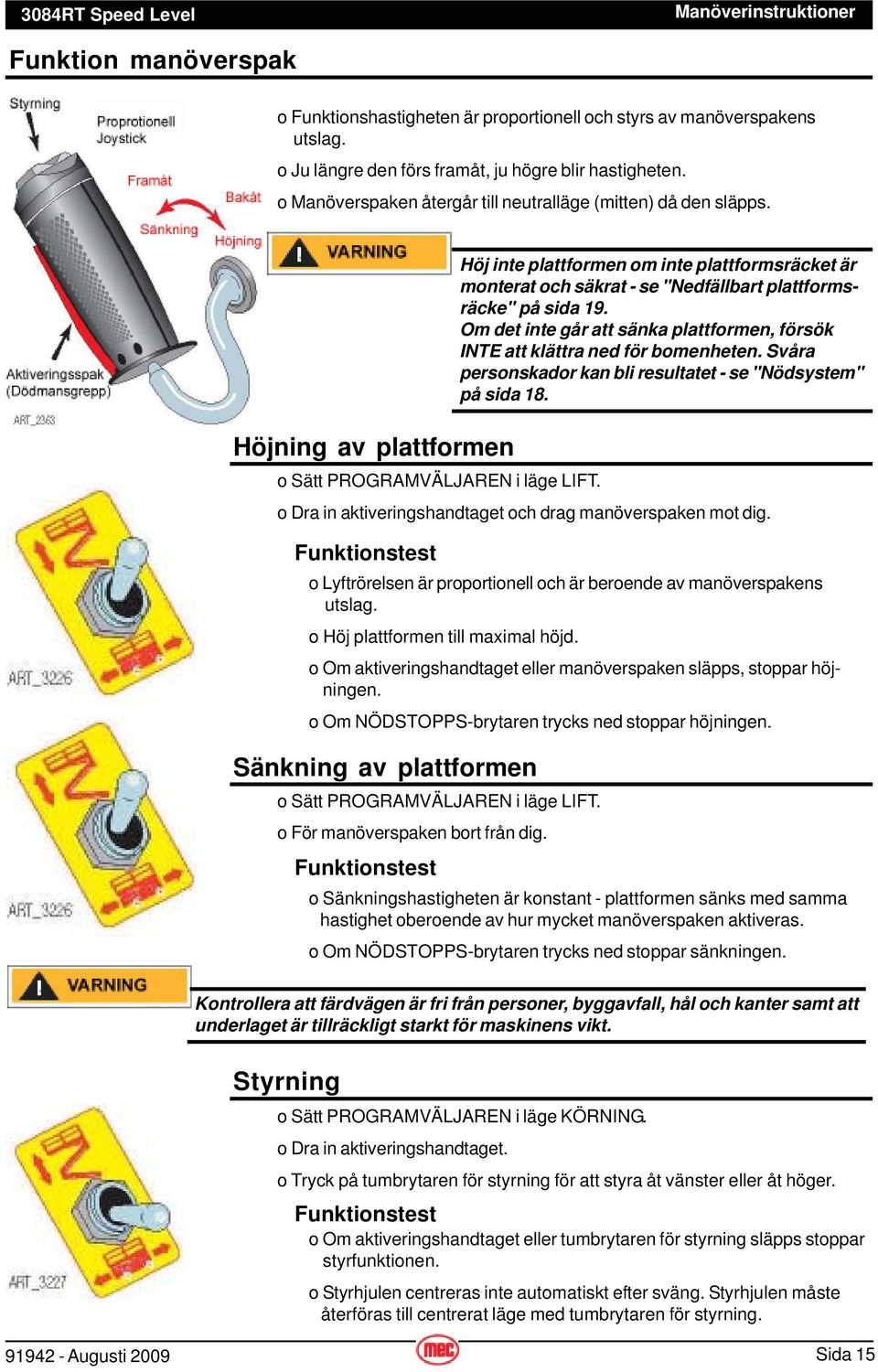

17 Manöverinstruktioner Funktion manöverspak o Funktionshastigheten är proportionell och styrs av manöverspakens utslag. o Ju längre den förs framåt, ju högre blir hastigheten. o Manöverspaken återgår till neutralläge (mitten) då den släpps. Höjning av plattformen Höj inte plattformen om inte plattformsräcket är monterat och säkrat - se "Nedfällbart plattformsräcke" på sida 19. Om det inte går att sänka plattformen, försök INTE att klättra ned för bomenheten. Svåra personskador kan bli resultatet - se "Nödsystem" på sida 18. o Sätt PROGRAMVÄLJAREN i läge LIFT. o Dra in aktiveringshandtaget och drag manöverspaken mot dig. Funktionstest o Lyftrörelsen är proportionell och är beroende av manöverspakens utslag. o Höj plattformen till maximal höjd. o Om aktiveringshandtaget eller manöverspaken släpps, stoppar höjningen. o Om NÖDSTOPPS-brytaren trycks ned stoppar höjningen. Sänkning av plattformen o Sätt PROGRAMVÄLJAREN i läge LIFT. o För manöverspaken bort från dig. Funktionstest o Sänkningshastigheten är konstant - plattformen sänks med samma hastighet oberoende av hur mycket manöverspaken aktiveras. o Om NÖDSTOPPS-brytaren trycks ned stoppar sänkningen. Kontrollera att färdvägen är fri från personer, byggavfall, hål och kanter samt att underlaget är tillräckligt starkt för maskinens vikt. Styrning o Sätt PROGRAMVÄLJAREN i läge KÖRNING. o Dra in aktiveringshandtaget. o Tryck på tumbrytaren för styrning för att styra åt vänster eller åt höger. Funktionstest o Om aktiveringshandtaget eller tumbrytaren för styrning släpps stoppar styrfunktionen. o Styrhjulen centreras inte automatiskt efter sväng. Styrhjulen måste återföras till centrerat läge med tumbrytaren för styrning. Sida 15

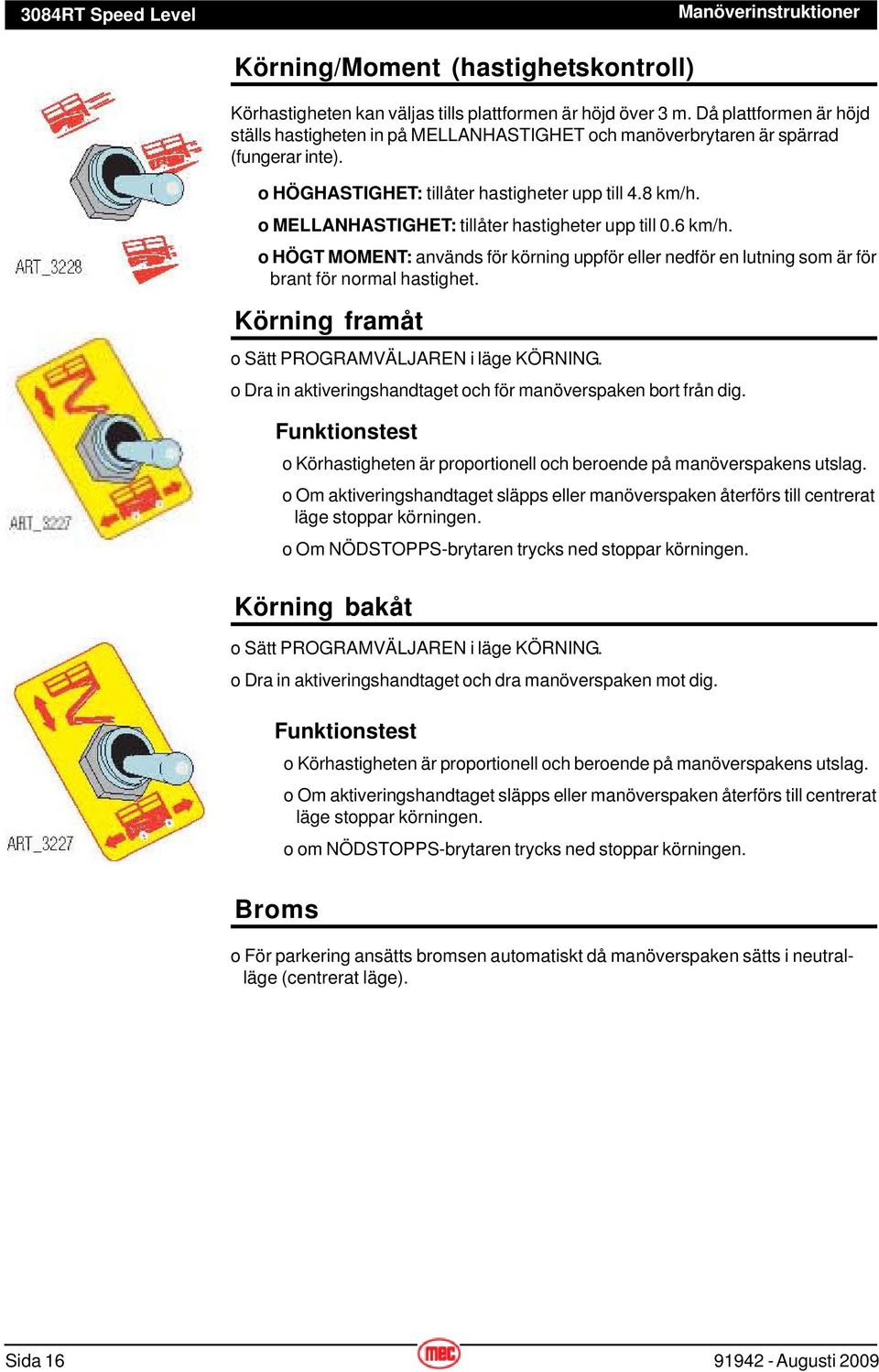

18 Manöverinstruktioner Körning/Moment (hastighetskontroll) Körhastigheten kan väljas tills plattformen är höjd över 3 m. Då plattformen är höjd ställs hastigheten in på MELLANHASTIGHET och manöverbrytaren är spärrad (fungerar inte). o HÖGHASTIGHET: tillåter hastigheter upp till 4.8 km/h. o MELLANHASTIGHET: tillåter hastigheter upp till 0.6 km/h. o HÖGT MOMENT: används för körning uppför eller nedför en lutning som är för brant för normal hastighet. Körning framåt o Sätt PROGRAMVÄLJAREN i läge KÖRNING. o Dra in aktiveringshandtaget och för manöverspaken bort från dig. Funktionstest o Körhastigheten är proportionell och beroende på manöverspakens utslag. o Om aktiveringshandtaget släpps eller manöverspaken återförs till centrerat läge stoppar körningen. o Om NÖDSTOPPS-brytaren trycks ned stoppar körningen. Körning bakåt o Sätt PROGRAMVÄLJAREN i läge KÖRNING. o Dra in aktiveringshandtaget och dra manöverspaken mot dig. Funktionstest o Körhastigheten är proportionell och beroende på manöverspakens utslag. o Om aktiveringshandtaget släpps eller manöverspaken återförs till centrerat läge stoppar körningen. o om NÖDSTOPPS-brytaren trycks ned stoppar körningen. Broms o För parkering ansätts bromsen automatiskt då manöverspaken sätts i neutralläge (centrerat läge). Sida 16

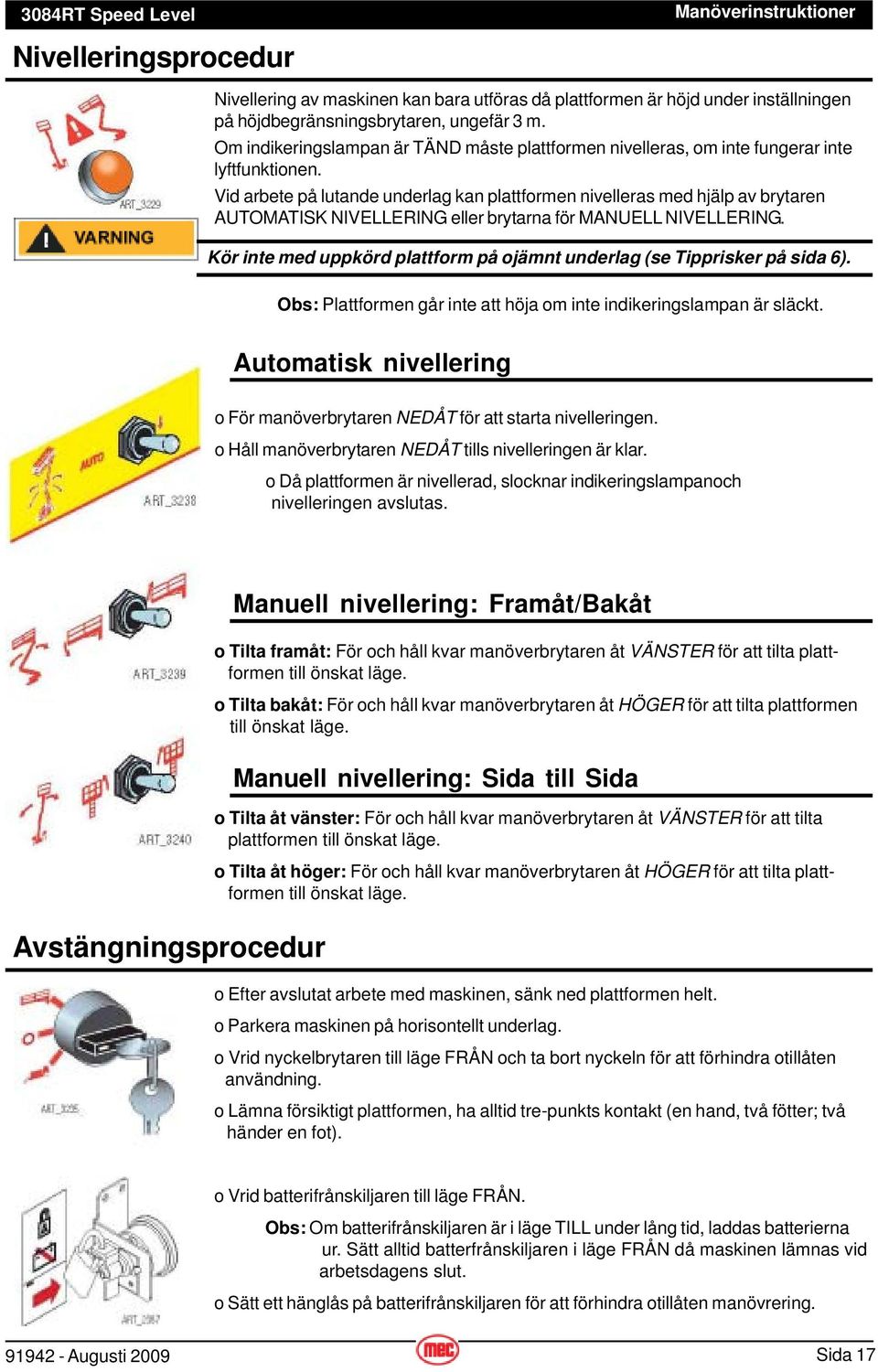

19 Manöverinstruktioner Nivelleringsprocedur Nivellering av maskinen kan bara utföras då plattformen är höjd under inställningen på höjdbegränsningsbrytaren, ungefär 3 m. Om indikeringslampan är TÄND måste plattformen nivelleras, om inte fungerar inte lyftfunktionen. Vid arbete på lutande underlag kan plattformen nivelleras med hjälp av brytaren AUTOMATISK NIVELLERING eller brytarna för MANUELL NIVELLERING. Kör inte med uppkörd plattform på ojämnt underlag (se Tipprisker på sida 6). Obs: Plattformen går inte att höja om inte indikeringslampan är släckt. Automatisk nivellering o För manöverbrytaren NEDÅT för att starta nivelleringen. o Håll manöverbrytaren NEDÅT tills nivelleringen är klar. o Då plattformen är nivellerad, slocknar indikeringslampanoch nivelleringen avslutas. Manuell nivellering: Framåt/Bakåt o Tilta framåt: För och håll kvar manöverbrytaren åt VÄNSTER för att tilta plattformen till önskat läge. o Tilta bakåt: För och håll kvar manöverbrytaren åt HÖGER för att tilta plattformen till önskat läge. Avstängningsprocedur Manuell nivellering: Sida till Sida o Tilta åt vänster: För och håll kvar manöverbrytaren åt VÄNSTER för att tilta plattformen till önskat läge. o Tilta åt höger: För och håll kvar manöverbrytaren åt HÖGER för att tilta plattformen till önskat läge. o Efter avslutat arbete med maskinen, sänk ned plattformen helt. o Parkera maskinen på horisontellt underlag. o Vrid nyckelbrytaren till läge FRÅN och ta bort nyckeln för att förhindra otillåten användning. o Lämna försiktigt plattformen, ha alltid tre-punkts kontakt (en hand, två fötter; två händer en fot). o Vrid batterifrånskiljaren till läge FRÅN. Obs: Om batterifrånskiljaren är i läge TILL under lång tid, laddas batterierna ur. Sätt alltid batterfrånskiljaren i läge FRÅN då maskinen lämnas vid arbetsdagens slut. o Sätt ett hänglås på batterifrånskiljaren för att förhindra otillåten manövrering. Sida 17

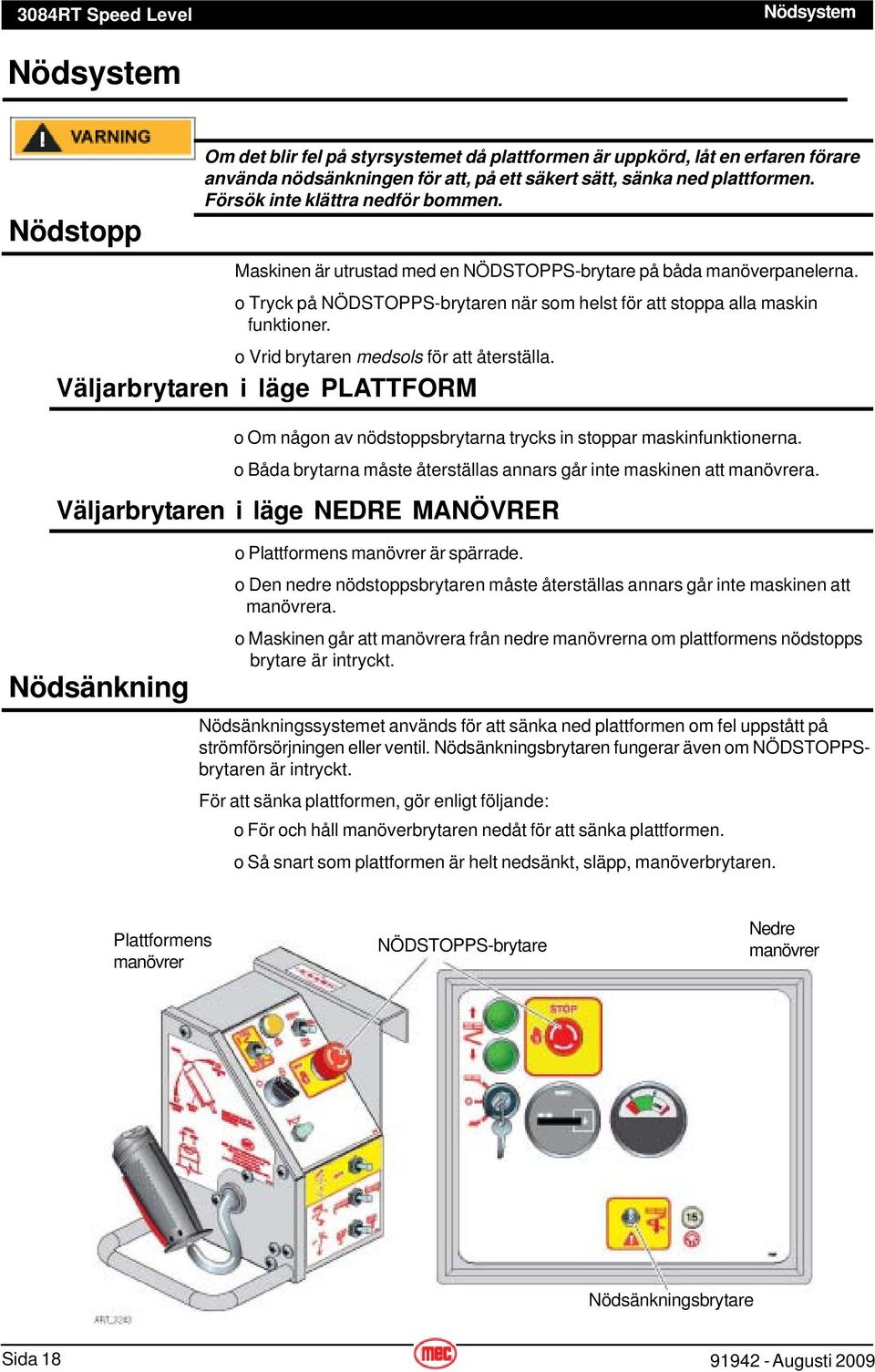

20 Nödsystem Nödsystem Nödstopp Om det blir fel på styrsystemet då plattformen är uppkörd, låt en erfaren förare använda nödsänkningen för att, på ett säkert sätt, sänka ned plattformen. Försök inte klättra nedför bommen. Maskinen är utrustad med en NÖDSTOPPS-brytare på båda manöverpanelerna. o Tryck på NÖDSTOPPS-brytaren när som helst för att stoppa alla maskin funktioner. o Vrid brytaren medsols för att återställa. Väljarbrytaren i läge PLATTFORM o Om någon av nödstoppsbrytarna trycks in stoppar maskinfunktionerna. o Båda brytarna måste återställas annars går inte maskinen att manövrera. Väljarbrytaren i läge NEDRE MANÖVRER Nödsänkning o Plattformens manövrer är spärrade. o Den nedre nödstoppsbrytaren måste återställas annars går inte maskinen att manövrera. o Maskinen går att manövrera från nedre manövrerna om plattformens nödstopps brytare är intryckt. Nödsänkningssystemet används för att sänka ned plattformen om fel uppstått på strömförsörjningen eller ventil. Nödsänkningsbrytaren fungerar även om NÖDSTOPPSbrytaren är intryckt. För att sänka plattformen, gör enligt följande: o För och håll manöverbrytaren nedåt för att sänka plattformen. o Så snart som plattformen är helt nedsänkt, släpp, manöverbrytaren. Plattformens manövrer NÖDSTOPPS-brytare Nedre manövrer Nödsänkningsbrytare Sida 18

21 Nedfällbart plattformsräcke Nedfällbart plattformsräcke forts. Sida 19

22 Nedfällbart plattformsräcke Nedfällbart plattformsräcke (forts) Sida 20

23 Maskininspektioner Maskininspektioner Manövrera INTE denna maskin innan du läst och förstått denna manual, har utfört "Inspektion innan start", "Rutinunderhåll", och "Funktionstester", har inspekterat arbetsplatsen avseende faror, och har lärt dig manöverprocedurerna för denna maskin. Föraren ska utföra en noggrann "Inspektion innan start" på maskinen och testa alla funktioner innan varje arbetsskift för att kontrollera avseende, fel och otillåten modifiering. Märk och ta ur drift en skadad, modifierad eller inte korrekt fungerande maskin. ANVÄND INTE en skadad, modifierad eller inte korrekt fungerande maskin. Använd "Inspektion innan start" för att bestämma vilket "Rutinunderhåll" som krävs. Föraren får bara utföra det detaljer för "Rutinunderhåll" som är specificerade i denna manual. VIKTIGT- Checklistor för "Periodisk underhållsinspektion" som är inkluderade i denna manual får bara användas av kvalificerade servicetekniker. Endast kvalificerade servicetekniker får utföra reparationer på maskinen. Efter avslutade reparationer, skall föraren utföra en "Inspektion innan start" innan han går vidare till "Funktionstester". Utför aldrig service på maskinen med höjd plattform utan att först ha blockerat bomenheten (se Underhållssäkeerhet på sida 25). Lämna aldrig hydrauliska komponenter eller slangar öppna. De måste alltid skyddas från föroreningar (inkluderande regn). Öppna aldrig ett hydraulsystem då det finns föroreningar i luften. Rengör alltid omgivande område innan hydraulsystem öppnas. Använd endast rekommenderade smörjmedel. Felaktiga smörjmedel eller inte kompatibla smörjmedel kan orsaka lika mycket skada som ingen smörjning. Se upp med provisoriska "fixar" vilket kan äventyra säkerheten samt leda till mer kostsamma reparationer. Hydraulvätska under tryck kan tränga in i och bränna huden, skada ögonen och kan orsaka svåra personskador, blindhet och dödsfall. Reparera omedelbart läckor. Om inte schemalagt underhåll med rekommenderade intervaller utförs kan det leda till en defekt eller inte korrekt fungerande maskin vilket kan utsätta föraren för risk för personskador eller dödsfall. Rapportera omedelbart skada, defekt, otillåten modifiering eller felfunktion till din arbetsledare. Inspektion och underhåll skall utföras av kvalificerad personal som känner till utrustningen. Vätskeläckage under tryck är inte alltid synbara. Kontrollera avseende läckor med en bit kartong, inte din hand. Sida 21

24 Checklista "Kontroll innan start" Maskininspektioner Föraren ska utföra en noggrann "Inspektion innan start" på maskinen innan varje arbetsskift - se "Maskininspektioner" på sida 21. Generell checklista för inspektion Initial Beskrivning Kontrollera att förarens säkerhets- och ansvarsmanualer är i förvaringslådan på plattformen. Utför en visuell inspektion på alla maskinkomponenter. Kontrollera avseende saknade delar; trasiga eller lösa slangar; hydraulvätskeläckage; lösa, sönderdragna eller losskopplade kablar; skadade däck; etc. Kontrollera maskinens alla bärande komponenter avseende spruckna svetsar, korrosion och kollisionsskador. Kontrollera alla slangar och kablarna avseende slitna eller skavda områden. Kontrollera plattformsräcket och det skjutbara mitträcket avseende skador eller modifiering. Kontrollera att alla varnings- och instruktionsdekaler är läsbara och på plats. Kontrollera däcken avseende skador. Kontrollera trycket i däcken (krävs inte för skumfyllda däck). Kontrollera den nedre begränsningsbrytaren avseende visuell skada, lösa eller saknade delar. Alla konstruktionskomponenter, pinnar och fastsättningar är på plats och ordentligt åtdragna. Checklista vätskenivåer Kontrollera avseende vätskeläckage. Hydraulvätskenivå, (kontrollera med helt nedsänkt plattform). Säkra för drift Säkra alla skydd och paneler. Utför, vid behov, "Rutinunderhåll", fortsätt därefter till "Funktionstester". DATUM INSPEKTERAD AV Sida 22

25 Maskininspektioner Checklista månatlig inspektion Denna checklista ska användas med en månads mellanrum eller var 100:e driftstimma, vilket som först inträffar. Om inte detta görs kan det leda till svåra personskador eller dödsfall. Periodiska underhållsinspektioner får bara utföras av kvalificerade servicetekniker. Kopiera denna sida för återanvändning. Se till att inspektionsdokumentationen är uppdaterad. Dokumentera och rapportera alla avvikelser till din arbetsledare. Modellnummer Serienummer Initial Beskrivning Utför alla kontroller listade i checklistan för "Kontroll innan start". Inspektera konditionen på hydraulvätskan i tanken. Oljan skall ha en klar gul färg. Kontrollera batterivätskenivån och anslutningarna. Kontrollera hjulbultarna avseende korrekt åtdragningsmoment (se Specifikationer). Kontrollera om däcken lutar inåt eller utåt. Inspektera alla balkar och ledade punkter avseende tecken på slitage och/eller skada. Kontrollera pinnleder och låsringar avseende säkerhet. Inspektera hela maskinen avseende tecken på skada, trasiga svetsar, lösa bultar, felaktig eller undermåligt utförda reparationer. Kontrollera att plattformen inte sjunker ned med full last. Smörj styrleder, styrcylinderns ledpunkter och styrstagsändar (se Smörjning på sida 28). Kontrollera alla kabelanslutningar. Kontrollera att alla justerbara flödesventiler är låsta, om de inte är låsta, kontrollera inställningarna. Smörj bomväxeln (se Smörjning på sida 28). DATUM INSPEKTERAD AV Sida 23

26 Maskininspektioner Checklista för inspektion var tredje månad Denna checklista ska användas med tre månaders intervall eller var 300:e driftstimma, vilket som först inträffar. Om inte detta görs kan det leda till svåra personskador eller dödsfall. Modellnummer Serienummer Initial Beskrivning Utför alla kontroller listade i checklistan för "Innan start"/"månatlig inspektion". Kontrollera rörelsehastigheterna för att säkerställa att de är inom specificerade gränser (se Specifika tioner). Kontrollera nödsänkningssystemet. Rengör och smörj manöverknappar/brytare med torrsmörjmedel och säkerställ att brytarna går lätt att aktivera i alla riktningar. Kontrollera åtdragningen på plattformsramen och länkpinnarna. Kontrollera säkerheten på alla komponenter på plattformen och plattformsräcket. Kontrollera elmonteringar och anslutningar avseende säkerhet. Kontrollera styrningen avseende för stort glapp. Ytterligare underhållskrav för svåra förutsättningar Byt hydraulfilter (under normala förutsättningar, byt var 6:e månad). DATUM INSPEKTERAD AV Sida 24

27 Årlig inspektionsrapport Maskininspektioner MEC Aerial Plattform Sales Corp S. Madera Avenue o Kerman, CA USA Datum Serienummer Modellnummer Datum senaste inspektion Datum för idrifttagande Kund Gata Stad Telefonnummer Kontakt o Kontrollera varje post nedan. o Använd korrekt Drifts-, Service- och reservdelsmanual manual för specifik information och inställningar. o Om något upptäcks vara "Inte godtagbart" utför nödvändiga reparationer och sätt en bock i sektionen "Reparerat". Då alla detaljer är "Godtagbara", är enheten klar för drift. Vänligen faxa en kopia till MEC på (559) eller mejla till ADDRESS Dekaler: Rätt placering/antal Läsbarhet Korrekt kapacitet angiven Räcken: Alla fastsättningar säkra Grinden stänger korrekt Manual/Säkerhetsdata i boxen Bakre räckesglidplattanpå plats Utskjutbar plattform: Glider fritt Låser i indraget läge Låser i utskjutet läge Räckets låsningar fungerar Kabel säkrad Plattform: Plattformsbultar åtdragna Plattformsstruktur Plattformens överlastsystem: I funktion Kalibrerat Säkerhetssele: Korrekt monterad Fysiskt utseende 110/220V uttag säkert/fungerar Lyftenhet: Balkstruktur Svetsar Låsringar Övre cylinderpinnar säkra Nedre cylinderpinnar säkra Nedre balkmonteringar åtdragna Rullarna rullar fritt Underhållslåsningar: Säkra Fungerar Återförsäljare Gata Stad Telefonnummer Kontakt Förklaring: Y Ja/Godtagbart N Nej/Inte godtagbart R Reparerat U Inte nödvändigt/gäller inte Y N R U Y N R U Y N R U Bas: Skyddspaneler säkra Manövrering: Basfastsättningar åtdragna Vajrar spända Bultar åtdragna Brytare säkra Framaxelinfästning (4WD) Alla funktioner operativa Bakaxelinfästning (4WD) Nödsänkning: Framaxel/Främre hjulenheter: Operativ Fastsättning hjulmotorer säkra Begränsningsbrytare låghastighet: Läckage hjulmotorer Rätt inställd Hjulmuttrar momentdragna Pothålsbalkar: Pinnar styrcylinder säkra Mjuk rörelse Leder smorda Låser på plats Drivenhet främre nav: Begränsningsbrytare justerade Kronmutter åtdragen Tryck & Hydraulik: Saxpinne på plats Oljefilter säkra Bakaxel/bakre hjulenheter: Korrekt oljenivå Bromsar operativa Inställning styrtryck Fastsättning hjulmotorer säkra Inställning körtryck Hjulmotorer-Läckage Inställning lyfttryck Hjulmuttrar momentdragna Motor: Axelled (4-hjulsdrift) Motorfästen åtdragna Axellåsning operativ Bränsleledningar säkra Komponentområde: Bränsleledningar inget läckage Ventilgrenrör säkra Bränsletank säker Slangar åtdragna/inget läckage Funktion kran för avstängning av bränsle D/C Mtr(s) Säkra/Operativa Alla plåtar/skydd på plats Kontaktorer säkra Oljenivå Pump säker Oljefilter Batterier: Luftfilter Säkra Extrautrustningar i funktion: Fulladdade Timräknare Batteriladdare: Batteriindikering Säker Varningsljus Fungerar Signalhorn Nödstopp: Generator Bryter alla kretsar Omvandlare Kommentarer: Signatur mekaniker Datum Signatur ägare/användare Datum Sida 25

28 Underhåll Underhåll Manövrera INTE denna maskin innan du läst och förstått säkerhetsektionen i denna manual, har utfört "Kontroll innan start", rutinunderhåll och funktionstester, har inspekterat arbetsplatsen avseende faror, och har lärt dig manöverprocedurerna för denna maskin. Märk och ta en skadad, modifierad eller inte korrekt fungerande maskin, ur drift. Använd INTE en skadad, modifierad eller inte korrekt fungerande maskin. Använd "Kontroll innan start" för att bestämma vilket rutinunderhåll som krävs. Föraren får bara utföra de rutinunderhållsdetaljer som är specificerade i denna manual. VIKTIGT- Checklistor för schemalagd underhållsinspektion är inkluderade i denna manual och får bara användas av kvalificerade servicetekniker. Endast kvalificerade servicetekniker får utföra reparationer på maskinen. Efter avslutade reparationer, skall föraren utföra en "Inspektion innan start" innan han går vidare till "Funktionstester". Utför aldrig service på maskinen med höjd plattform utan att först ha blockerat bomenheten (se "Stöd plattformen" på sida 27). Lämna aldrig hydrauliska komponenter eller slangar öppna. De måste alltid skyddas från föroreningar (inkluderande regn). Öppna aldrig ett hydraulsystem då det finns föroreningar i luften. Rengör alltid omgivande område innan hydraulsystem öppnas. Använd endast rekommenderade smörjmedel. Felaktiga smörjmedel eller inte kompatibla smörjmedel kan orsaka lika mycket skada som ingen smörjning. Se upp med provisoriska "fixar" vilket kan äventyra säkerheten samt leda till mer kostsamma reparationer. Hydraulvätska under tryck kan tränga in i och bränna huden, skada ögonen och kan orsaka svåra personskador, blindhet och dödsfall. Reparera omedelbart läckor. Om inte schemalagt underhåll med rekommenderade intervaller utförs kan det leda till en defekt eller inte korrekt fungerande maskin vilket kan utsätta föraren för risk för personskador eller dödsfall. Rapportera omedelbart skada, defekt, otillåten modifiering eller felfunktion till din arbetsledare. Inspektion och underhåll skall utföras av kvalificerad personal som känner till utrustningen. Vätskeläckage under tryck är inte alltid synbara. Kontrollera avseende läckor med en bit kartong, inte din hand. Sida 26

29 Underhåll Rutinunderhåll VIKTIGT- Föraren får endast utföra "Rutinunderhåll". Periodiskt underhåll ska utföras av kvalificerade servicetekniker. Inspektion innan start Utför "Rutinunderhåll" enligt checklista "Inspektion innan start" på sida 22. Periodiskt underhåll Underhållssäkerhet Underhåll som utförs varje månad, var 3:e månad årligen och vartannat år ska utföras av en kvalificerad servicetekniker tränad och auktoriserad att utföra underhåll på denna maskin och underhåll skall utföras enligt de procedurer som visas i servicemanualen. Checklista för "Periodisk underhållsinspektion" är inkluderade i denna manual endast för användning av kvalificerade servicetekniker. Maskiner som varit ur drift under längre tid än tre månader skall ha en 3-månaders inspektion innan de åter tas i drift. Utför aldrig service på maskinen med höjd plattform utan att först blockera bomenheten. Använd en kran, med lyftkätting och lyftband, som har tillräcklig kapacitet, för att stödja plattformen. Sida 27

30 Smörjning Underhåll Förare får bara utföra rutinunderhåll. Smörjning enligt "Schemalagt underhåll" skall utföras av en kvalificerad servicetekniker. Smörjning Nr. DETALJ SPECIFIKATION FREKVENS 1 2 Hydraultank Mobile Fluid DTE 10, Excel ISO 32 eller DTE 13 M Ersätt inte med andra vätskor eftersom pumpen då kan skadas. Fyll på till mitten av synglaset, då plattformen är nedsänkt. Hydraulfilter Filterelement Rutinunderhåll Kontrollera dagligen Periodiskt underhåll Byt en gång per år eller var 1000:e driftstimma, vilket som först inträffar Periodiskt underhåll Normala förutsättningar Byt var 6:e månad eller var 500:e driftstimma, vilket som först inträffar Svåra förutsättningar Byt var 3:e månad eller var 300:e driftstimma, vilket som först inträffar 3 Tiltcylindrar ledpunkter Litium N.L.G. #2 EP Torka bort gammalt fett Periodiskt underhåll Normala förutsättningar Applicera var 6:e månad eller var 500: driftstimma, vilket som först inträffar Svåra förutsättningar Applicera var 3:e månad eller var 250:e driftstimma, vilket som först inträffar 4 Bomväxel Mobile NC375 Smörjmedel för öppna växlar. Applicera nytt fett Periodiskt underhåll Normala förutsättningar Applicera en gång per månad eller var 100:e driftstimma, vilket som först inträffar Svåra förutsättningar Applicera varannan vecka eller var 50:e driftstimma, vilket som först inträffar Sida 28

31 Placering av komponenter Placering av komponenter Hela maskinen Sida 29

32 Placering av komponenter Moduler Sida 30

33 Plattformens manövrer Placering av komponenter MANÖVER BESKRIVNING 1 Manöverspak KÖRNING LYFT Styr proportionellt körhastigheten framåt och bakåt. För spaken mot föraren för att höja plattformen. Lyfthastigheten ökar proportionellt med manöverspakens utslag För spaken från föraren för att sänka plattformen. Hastigheten är konstant. 2 Aktiveringshandtag Tryck in för att aktivera KÖRNING, STYRNING och LIFT med manöverspaken. 3 Tumbrytaren för styrning Använd tummen, tryck på och håll kvar manöverbrytaren för att styra åt vänster eller åt höger. 4 Programväljare Välj funktionen LIFT eller KÖRNING för manövrering med manöverspaken. 5 Startbrytare Vrid för att starta motorn. Brytaren återgår till läge KÖRNING för normal drift. Vrid till läge FRÅN för att stänga av motorn. 6 Indikeringslampa lutning 7 Brytare Hastighet/ Moment HÖGT MOMENT Låg hastighet. Ger maximalt moment för ojämnt underlag MELLANHASTIGHET Mellanhastighet. Ger mellanmoment för slätt till måttligt underlag. HÖGHASTIGHET Ger höghastighet då plattformshöjden är under 3 m. 8 NÖDSTOPPS-brytare TRYCK för att stoppa alla maskinfunktioner. VRID MEDSOLS för att återställa. 10 Indikeringslampa TÄND lampa indikerar att plattformen är överbelastad. överlast 11 Signalhorn (ex. utr.) Tryck på manöverknappen för att aktivera signalhornet. 12 Brytare automatisk För brytaren NEDÅT och håll kvar den tills den automatiska nivelleringen är klar. nivellering 13 Brytare manuell nivellering TÄND lampa visar att plattformen lutar. Plattformen går inte att höja då denna indikeringslampa är tänd. 9 Glödning Tryck på denna brytare då start sker vid kall väderlek. För manöverbrytaren åt vänster för att SÄNKA främre delen på plattformen. För manöverbrytaren åt höger för att HÖJA främre delen på plattformen. För manöverbrytaren åt vänster för att flytta plattformen åt VÄNSTER. För manöverbrytaren åt höger för att flytta plattformen åt HÖGER. Sida 31

34 Placering av komponenter Nedre manövrer MANÖVER BESKRIVNING 1 Väljarbrytare PLATTFORM Välj för att manövrera från plattformens manöverpanel. NEDRE MANÖVRER Välj för att manövrera från nedre manöverpanelen. FRÅN Välj för att stoppa manövrering från båda manöverpanelerna. 2 Manöverknapp HÖJ 3 Manöverknapp SÄNK 4 NÖDSTOPPSbrytare Tryck på och håll kvar för att höja plattformen. Släpp manöverknappen för att stoppa höjningen. Tryck på och håll kvar för att sänka plattformen. Släpp manöverknappen för att stoppa sänkningen. Tryck på för att stoppa alla maskinfunktioner. Vrid medsols för att återställa. 5 Timräknare Visar totalt antal driftstimmar. 6 Startknapp Tryck för att starta motorn. Släpp startknappen så snart som motorn startat. 7 Glödning Aktiveras då motorn skall startas vid kall väderlek. 8 Indikeringslampa startfördröjning 9 Säkring Löser ut vid för hög elektrisk belastning. Tryck för att återställa. 10 Nöd- Tryck och håll manöverbrytaren nedåt för att sänka plattformen helt. sänknings- brytare 11 Batterifrånskiljare Förhindrar att motorn startas. Då denna indikeringslampa är tänd är startmotorn spärrad. Efter ung. 35 sekunder slocknar lampan och startmotorn fungerar igen. Batteriström. Sätt i läge FRÅN och lås med hänglås för att säkra maskinen mot otillåten användning. Sida 32

35 Dekaler Dekaler Sida 33

36 Dekaler (forts) Dekaler Sida 34

37 Felsökning Felsökning Maskinens funktioner fungerar inte Om du upplever oregelbunden drift eller upptäcker någon felfunktion under manövrering av denna maskin, avbryt omedelbart användningen av maskinen. Ring efter hjälp och rapportera händelsen till arbetsledare, använd inte maskinen innan den kontrollerats av en tränad, kvalificerad mekaniker. Nedre manövrer GP400 Modul Terminalblock Modul o Batterfrånskiljaren i läge "TILL"? o Batteriet fulladdat? o Funktionens manöverbrytare eller aktiveringshandtag inte aktiverad? o Väljarbrytaren i rätt läge? o Båda NÖDSTOPPS-brytarna återställda? o Låg hydraulvätskenivå? o Uppenbart vätskeläckage eller skadad komponent? o Kablar bortkopplade eller lösa? o Diagnostikens LED för motorstyrningen SLÄCKT? LED-indikeringen skall vara tänd. Om den inte är TÄND eller BLINKAR, referera till servicemanualen eller kontakta MEC Tekniskt support. LED-indikering diagnostik Sida 35

38 Serienummerskylt Serienummerskylt Placering av serienummerskylt Serienummerskylten fästs på maskinen vid tillverkningen. Viktig information om maskinen finns på serienummerskylten. Beskrivning av serienummerskylt Beskrivning av serienummerskylt MFG DATE. Tillverkningsmånad/år MODEL NUMBER. Identifierar maskinen. SERIAL NUMBER. Identifierar en maskin med referens till första ägaren. Referera till numret vid förfrågan om information eller vid beställning av delar. MAX. VINDHASTIGHET. Max tillåten vindhastighet då plattformen får höjas. MAX. PLATFORM CAPACITY INCLUDING PERSONS. Maximal säker last (material, personer + utrustning) som kan placeras korrekt på plattformen vid varje höjd. MAX. ALLOWABLE MANUAL FORCE. Maximal säker kraft som person på plattformen kan utöva i sidled på ett objekt utanför plattformen. MAX. PLATFORM HEIGHT. Maximala möjliga höjden, mätt från marknivån till golvet på plattformen. MAX. DRIVE HEIGHT. Maximalt säker plattformshöjd vid vilken maskinen kan köras. MAX. LOAD PER WHEEL. Maximalt säker vikt som kan appliceras på varje hjul. Beräknad med alla tillgängliga extrautrustningar monterade. Fw = 30% (Wm + Wc + Wopt) MAX. GROUND PRESSURE. Trycket på underlaget från varje hjul. Beräknat med alla tillgängliga extrautrustningar monterade. Pmax = 30% (Wm + Wc + Wopt) / Kontaktyta STANDARD MACHINE WEIGHT. Vikten av maskinen utan extrautrustningar. MONTERAD EXTRAUTRUSTNING ÖKAR MASKINENS STANDARDVIKT. Vikten av monterad extrautrustning. Sida 36

39 Transport- och lyftinstruktioner. Transport- och lyftinstruktioner Säkerhetsinformation Lastning Denna sektion är för referens och ersätter inte någon myndighets- eller företagspolicy beträffande lastning, transport eller lyft av MEC maskiner. Lastbilsförare är ansvariga för lastning och säkring av maskiner och skall vara korrekt tränade och auktoriserade att manövrera MEC maskiner. Förare är också ansvariga för valet av korrekt och lämplig trailer enligt myndighetsregler och företagspolicy. Förare skall säkerställa att fordonet och kättingar är tillräckligt kraftiga att bära vikten av vikten av maskinen (se serienummerplåten avseende maskinvikt). Frirullningskonfiguration för vinschning eller bogsering. Innan bromsarna frigörs manuellt, säkerställ det ligger klossar framför och bakom hjulen för att förhindra att maskinen rör sig. Koppla ur bromsarna innan bogsering eller vinschning RISK ATT MASKINEN RULLAR OKONTROLLERAT! Efter frigöring av bromsarna finns inget som stoppar maskinens rullning. Maskinen rullar fritt på lutande underlag. Maskinen kan vinschas eller bogseras kortare avstånd med en hastighet som inte överstiger 8 km/h. Innan bogsering eller vinschning av maskinen, är det nödvändigt att frigöra bromsarna. Återställ bromsarna efter bogsering eller vinschning. Koppla in bromsarna innan körning o Dra ut den manuella frigöringsventilen för att återställa bromsarna. Obs: Bromsarna återställs automatiskt då körfunktionen aktiveras. Frigöringsventil Handpump o Lägg klossar framför och bakom hjulen. o Tryck in och håll kvar knappen på frigöringsventilen. o Pumpa med handpumpen tills trycket byggts upp så att det inte går att pumpa längre. o Maskinen är nu klar att bogseras. Sida 37

40 Transport- och lyftinstruktioner. Körning eller vinschning upp på eller ned från ett transportfordon MEC rekommenderar inte lastning eller lossning utan hjälp av annan personal. Fäst alltid maskinen i en vinsch vid lastning eller lossning från en lastbil eller trailer genom körning. Läs och förstå all säkerhets, manövrerings-, och driftsinformation som finns på maskinen och i denna manual innan maskinen manövreras. Körning o Fäst maskinen i en vinsch. o Ta bort alla surrningar. Ta bort hjulklossarna. o Vrid nyckelbrytaren på nedre manövrerna till läge "PLATTFORM". Kontrollera att nödstoppsbrytaren återställs genom att vrida den medsols. o Kliv upp på plattformen och återställ plattformens nödstoppsbrytare. o Testa plattformen manöverfunktioner. o Kör försiktigt maskinen,, fäst i vinschen, ned från transportfordonet. Obs: Bromsarna frigörs automatiskt vid körning och ansätts automatiskt då maskinen stannar. Vinschning o Koppla ut bromsarna (se Koppla ur bromsarna innan bogsering eller vinschning på sidan 37). o Aktivera försiktigt vinschen för att sänka ned maskinen längs rampen. o Lägg klossar framför och bakom hjulen och koppla in bromsarna. Vinsch Sida 38
