1 Om bara Senad HLWC hade funnits för 500 år sedan... Ett bolag i Villa Total koncernen

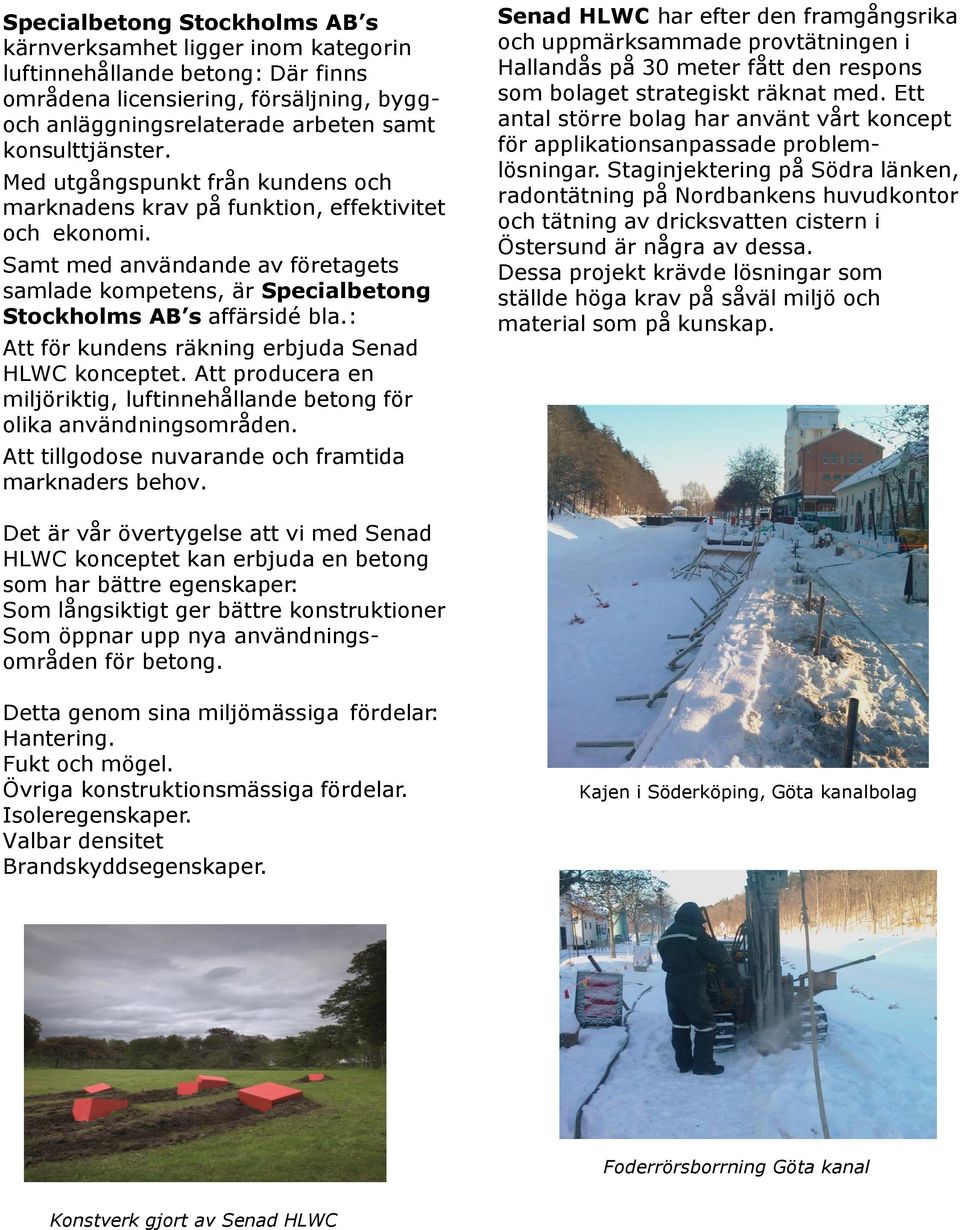

2 Specialbetong Stockholms AB s kärnverksamhet ligger inom kategorin luftinnehållande betong: Där finns områdena licensiering, försäljning, byggoch anläggningsrelaterade arbeten samt konsulttjänster. Med utgångspunkt från kundens och marknadens krav på funktion, effektivitet och ekonomi. Samt med användande av företagets samlade kompetens, är Specialbetong Stockholms AB s affärsidé bla.: Att för kundens räkning erbjuda Senad HLWC konceptet. Att producera en miljöriktig, luftinnehållande betong för olika användningsområden. Att tillgodose nuvarande och framtida marknaders behov. Senad HLWC har efter den framgångsrika och uppmärksammade provtätningen i Hallandås på 30 meter fått den respons som bolaget strategiskt räknat med. Ett antal större bolag har använt vårt koncept för applikationsanpassade problemlösningar. Staginjektering på Södra länken, radontätning på Nordbankens huvudkontor och tätning av dricksvatten cistern i Östersund är några av dessa. Dessa projekt krävde lösningar som ställde höga krav på såväl miljö och material som på kunskap. Det är vår övertygelse att vi med Senad HLWC konceptet kan erbjuda en betong som har bättre egenskaper: Som långsiktigt ger bättre konstruktioner Som öppnar upp nya användningsområden för betong. Detta genom sina miljömässiga fördelar: Hantering. Fukt och mögel. Övriga konstruktionsmässiga fördelar. Isoleregenskaper. Valbar densitet Brandskyddsegenskaper. Kajen i Söderköping, Göta kanalbolag Foderrörsborrning Göta kanal Konstverk gjort av Senad HLWC

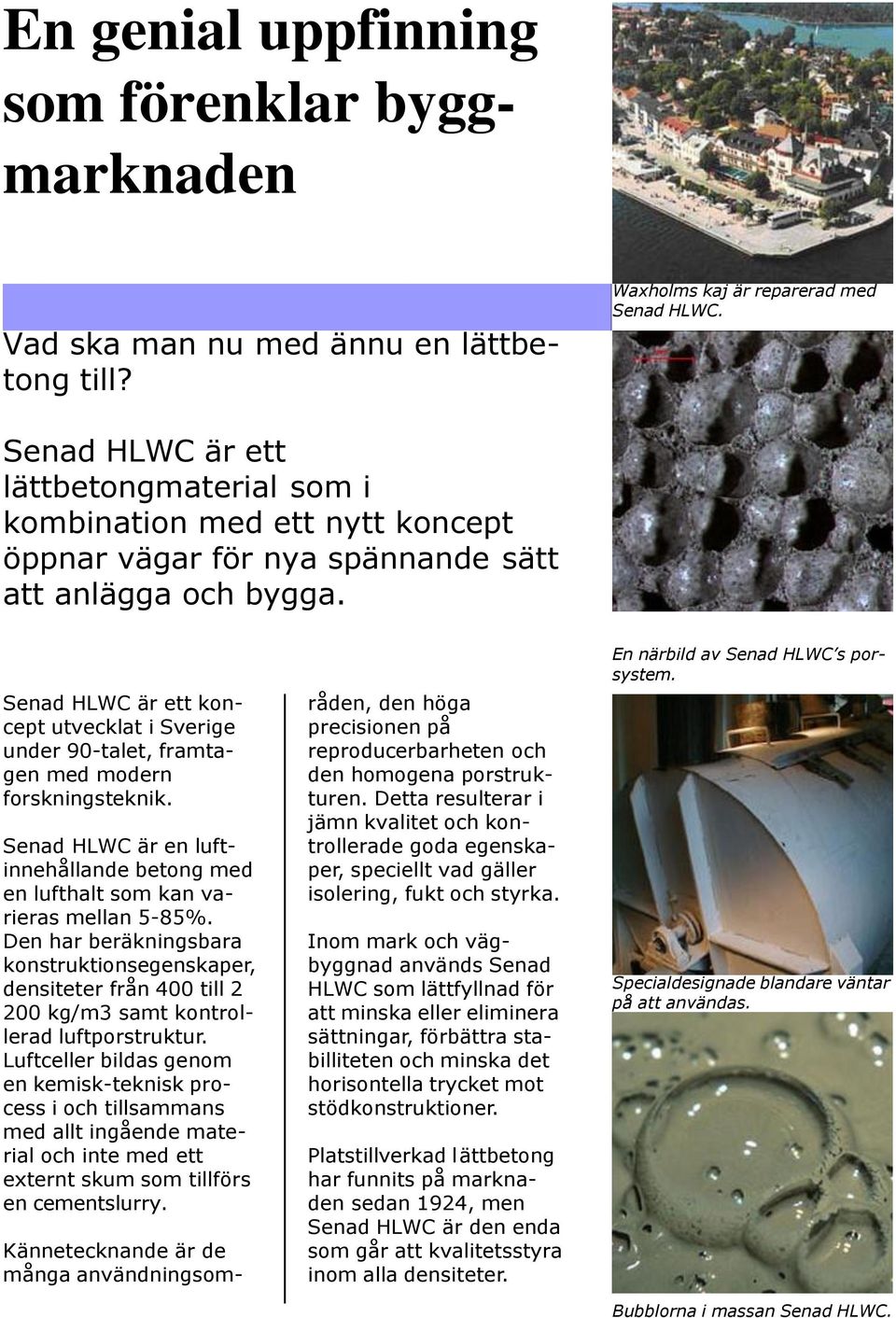

3 En genial uppfinning som förenklar bygg- marknaden Vad ska man nu med ännu en lättbetong till? Waxholms kaj är reparerad med Senad HLWC. Senad HLWC är ett lättbetongmaterial som i kombination med ett nytt koncept öppnar vägar för nya spännande sätt att anlägga och bygga. Senad HLWC är ett koncept utvecklat i Sverige under 90-talet, framtagen med modern forskningsteknik. Senad HLWC är en luftinnehållande betong med en lufthalt som kan varieras mellan 5-85%. Den har beräkningsbara konstruktionsegenskaper, densiteter från 400 till kg/m3 samt kontrollerad luftporstruktur. Luftceller bildas genom en kemisk-teknisk process i och tillsammans med allt ingående material och inte med ett externt skum som tillförs en cementslurry. Kännetecknande är de många användningsom- råden, den höga precisionen på reproducerbarheten och den homogena porstrukturen. Detta resulterar i jämn kvalitet och kontrollerade goda egenskaper, speciellt vad gäller isolering, fukt och styrka. Inom mark och vägbyggnad används Senad HLWC som lättfyllnad för att minska eller eliminera sättningar, förbättra stabilliteten och minska det horisontella trycket mot stödkonstruktioner. Platstillverkad l ättbetong har funnits på marknaden sedan 1924, men Senad HLWC är den enda som går att kvalitetsstyra inom alla densiteter. En närbild av Senad HLWC s porsystem. Specialdesignade blandare väntar på att användas. Bubblorna i massan Senad HLWC.

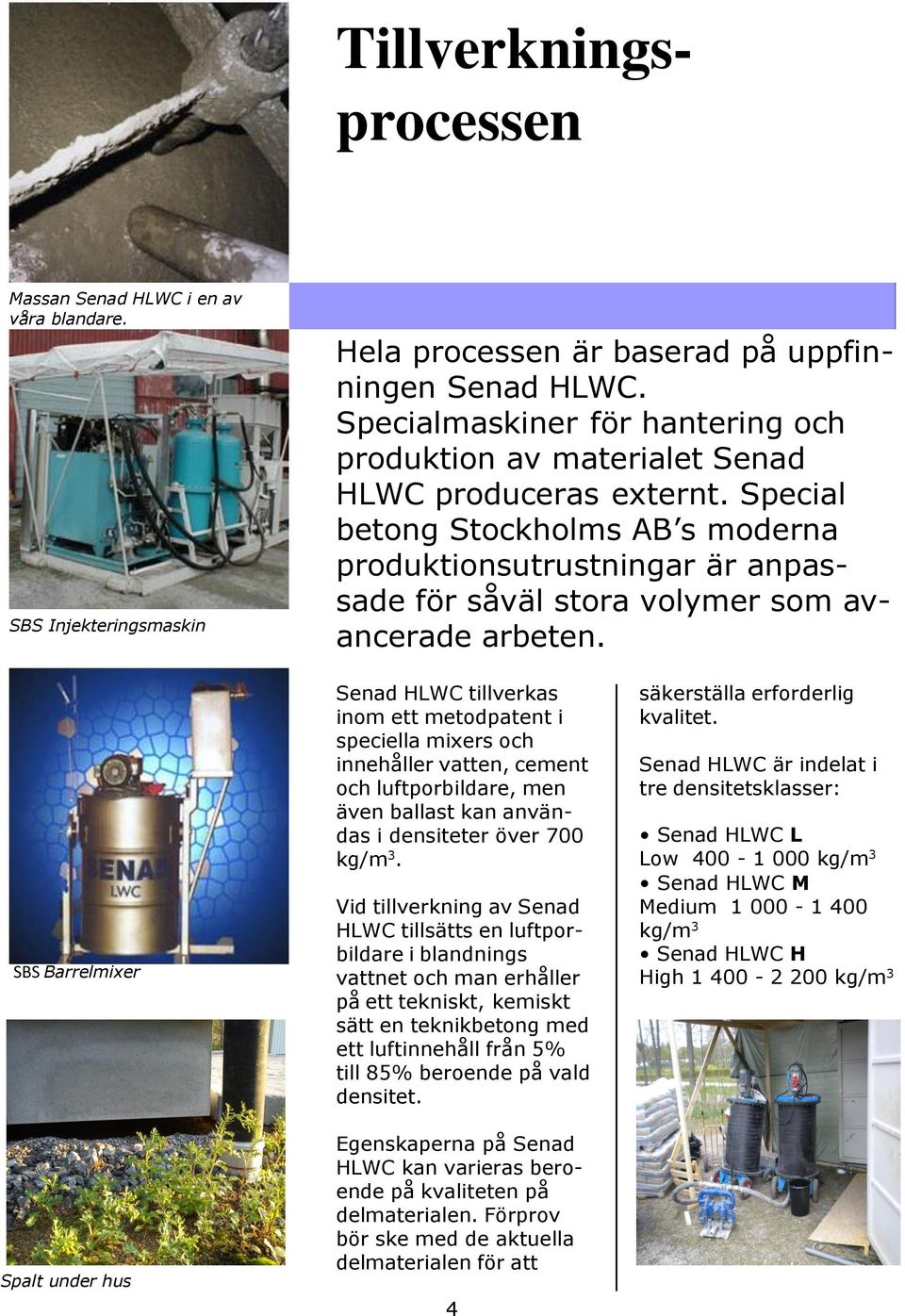

4 Tillverknings- processen Massan Senad HLWC i en av våra blandare. SBS Injekteringsmaskin Hela processen är baserad på uppfinningen Senad HLWC. Specialmaskiner för hantering och produktion av materialet Senad HLWC produceras externt. Special betong Stockholms AB s moderna produktionsutrustningar är anpassade för såväl stora volymer som avancerade arbeten. SBS Barrelmixer Spalt under hus Senad HLWC tillverkas inom ett metodpatent i speciella mixers och innehåller vatten, cement och luftporbildare, men även ballast kan användas i densiteter över 700 kg/m 3. Vid tillverkning av Senad HLWC tillsätts en luftporbildare i blandnings vattnet och man erhåller på ett tekniskt, kemiskt sätt en teknikbetong med ett luftinnehåll från 5% till 85% beroende på vald densitet. Egenskaperna på Senad HLWC kan varieras beroende på kvaliteten på delmaterialen. Förprov bör ske med de aktuella delmaterialen för att 4 säkerställa erforderlig kvalitet. Senad HLWC är indelat i tre densitetsklasser: Senad HLWC L Low kg/m 3 Senad HLWC M Medium kg/m 3 Senad HLWC H High kg/m 3

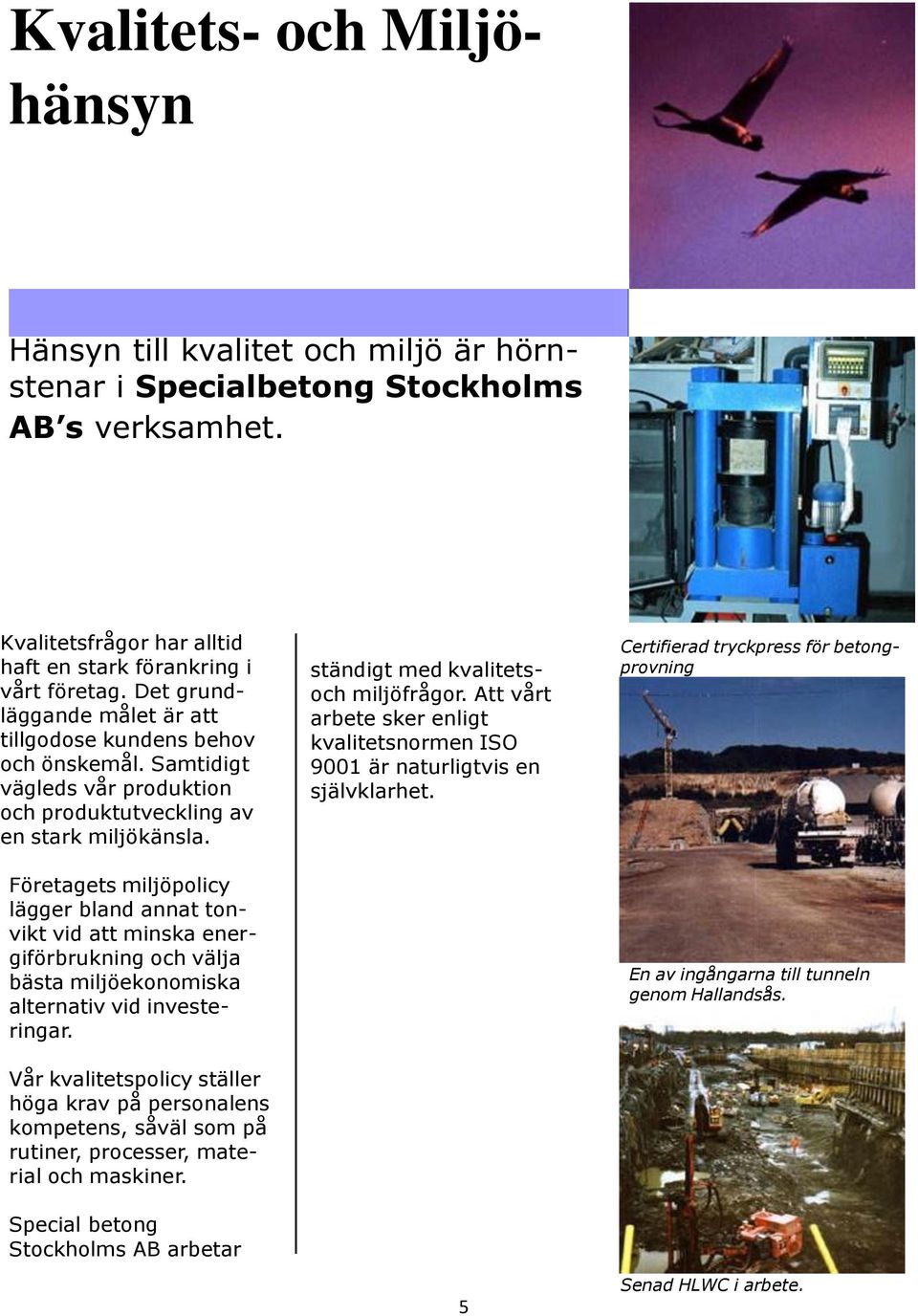

5 Kvalitets- och Miljö- hänsyn Hänsyn till kvalitet och miljö är hörnstenar i Specialbetong Stockholms AB s verksamhet. Kvalitetsfrågor har alltid haft en stark förankring i vårt företag. Det grundläggande målet är att tillgodose kundens behov och önskemål. Samtidigt vägleds vår produktion och produktutveckling av en stark miljökänsla. Företagets miljöpolicy lägger bland annat tonvikt vid att minska energiförbrukning och välja bästa miljöekonomiska alternativ vid investeringar. Vår kvalitetspolicy ställer höga krav på personalens kompetens, såväl som på rutiner, processer, material och maskiner. Special betong Stockholms AB arbetar ständigt med kvalitetsoch miljöfrågor. Att vårt arbete sker enligt kvalitetsnormen ISO 9001 är naturligtvis en självklarhet. 5 Certifierad tryckpress för betongprovning En av ingångarna till tunneln genom Hallandsås. Senad HLWC i arbete.

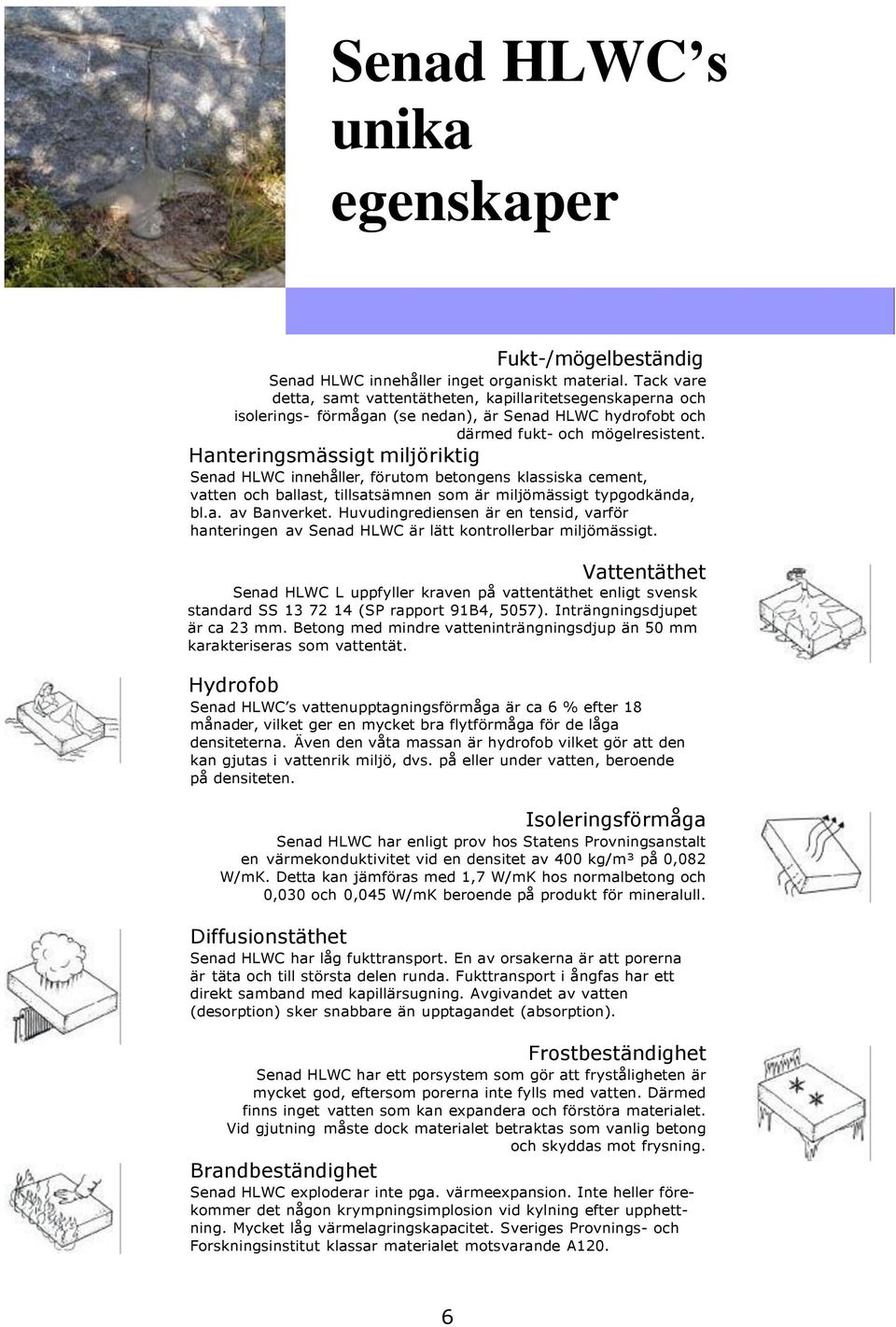

6 Senad HLWC s unika egenskaper Fukt-/mögelbeständig Senad HLWC innehåller inget organiskt material. Tack vare detta, samt vattentätheten, kapillaritetsegenskaperna och isolerings- förmågan (se nedan), är Senad HLWC hydrofobt och därmed fukt- och mögelresistent. Hanteringsmässigt miljöriktig Senad HLWC innehåller, förutom betongens klassiska cement, vatten och ballast, tillsatsämnen som är miljömässigt typgodkända, bl.a. av Banverket. Huvudingrediensen är en tensid, varför hanteringen av Senad HLWC är lätt kontrollerbar miljömässigt. Vattentäthet Senad HLWC L uppfyller kraven på vattentäthet enligt svensk standard SS (SP rapport 91B4, 5057). Inträngningsdjupet är ca 23 mm. Betong med mindre vatteninträngningsdjup än 50 mm karakteriseras som vattentät. Hydrofob Senad HLWC s vattenupptagningsförmåga är ca 6 % efter 18 månader, vilket ger en mycket bra flytförmåga för de låga densiteterna. Även den våta massan är hydrofob vilket gör att den kan gjutas i vattenrik miljö, dvs. på eller under vatten, beroende på densiteten. Isoleringsförmåga Senad HLWC har enligt prov hos Statens Provningsanstalt en värmekonduktivitet vid en densitet av 400 kg/m³ på 0,082 W/mK. Detta kan jämföras med 1,7 W/mK hos normalbetong och 0,030 och 0,045 W/mK beroende på produkt för mineralull. Diffusionstäthet Senad HLWC har låg fukttransport. En av orsakerna är att porerna är täta och till största delen runda. Fukttransport i ångfas har ett direkt samband med kapillärsugning. Avgivandet av vatten (desorption) sker snabbare än upptagandet (absorption). Frostbeständighet Senad HLWC har ett porsystem som gör att fryståligheten är mycket god, eftersom porerna inte fylls med vatten. Därmed finns inget vatten som kan expandera och förstöra materialet. Vid gjutning måste dock materialet betraktas som vanlig betong och skyddas mot frysning. Brandbeständighet Senad HLWC exploderar inte pga. värmeexpansion. Inte heller förekommer det någon krympningsimplosion vid kylning efter upphettning. Mycket låg värmelagringskapacitet. Sveriges Provnings- och Forskningsinstitut klassar materialet motsvarande A120. 6

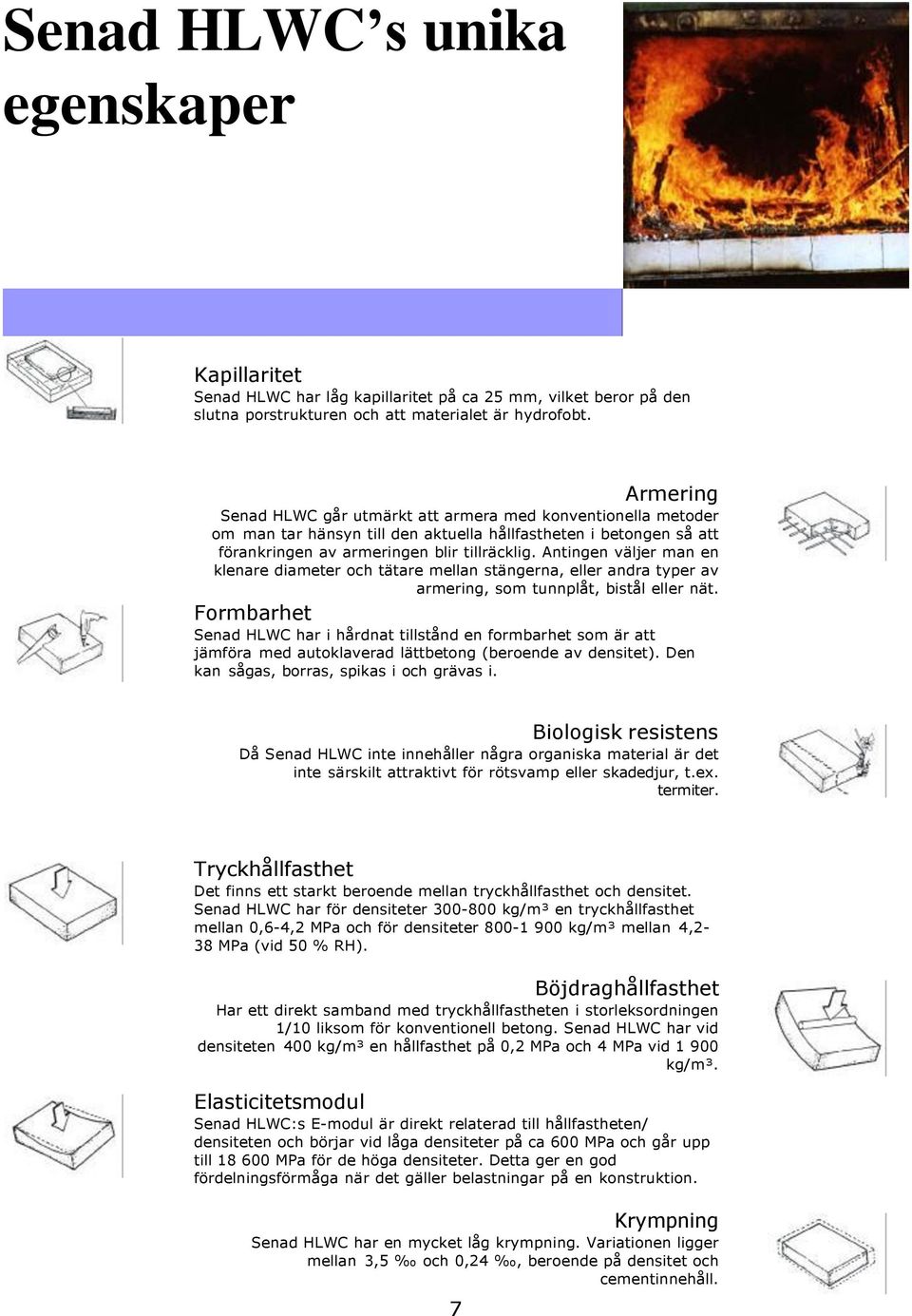

7 Senad HLWC s unika egenskaper Kapillaritet Senad HLWC har låg kapillaritet på ca 25 mm, vilket beror på den slutna porstrukturen och att materialet är hydrofobt. Armering Senad HLWC går utmärkt att armera med konventionella metoder om man tar hänsyn till den aktuella hållfastheten i betongen så att förankringen av armeringen blir tillräcklig. Antingen väljer man en klenare diameter och tätare mellan stängerna, eller andra typer av armering, som tunnplåt, bistål eller nät. Formbarhet Senad HLWC har i hårdnat tillstånd en formbarhet som är att jämföra med autoklaverad lättbetong (beroende av densitet). Den kan sågas, borras, spikas i och grävas i. Biologisk resistens Då Senad HLWC inte innehåller några organiska material är det inte särskilt attraktivt för rötsvamp eller skadedjur, t.ex. termiter. Tryckhållfasthet Det finns ett starkt beroende mellan tryckhållfasthet och densitet. Senad HLWC har för densiteter kg/m³ en tryckhållfasthet mellan 0,6-4,2 MPa och för densiteter kg/m³ mellan 4,2-38 MPa (vid 50 % RH). Böjdraghållfasthet Har ett direkt samband med tryckhållfastheten i storleksordningen 1/10 liksom för konventionell betong. Senad HLWC har vid densiteten 400 kg/m³ en hållfasthet på 0,2 MPa och 4 MPa vid kg/m³. Elasticitetsmodul Senad HLWC:s E-modul är direkt relaterad till hållfastheten/ densiteten och börjar vid låga densiteter på ca 600 MPa och går upp till MPa för de höga densiteter. Detta ger en god fördelningsförmåga när det gäller belastningar på en konstruktion. Krympning Senad HLWC har en mycket låg krympning. Variationen ligger mellan 3,5 och 0,24, beroende på densitet och cementinnehåll. 7

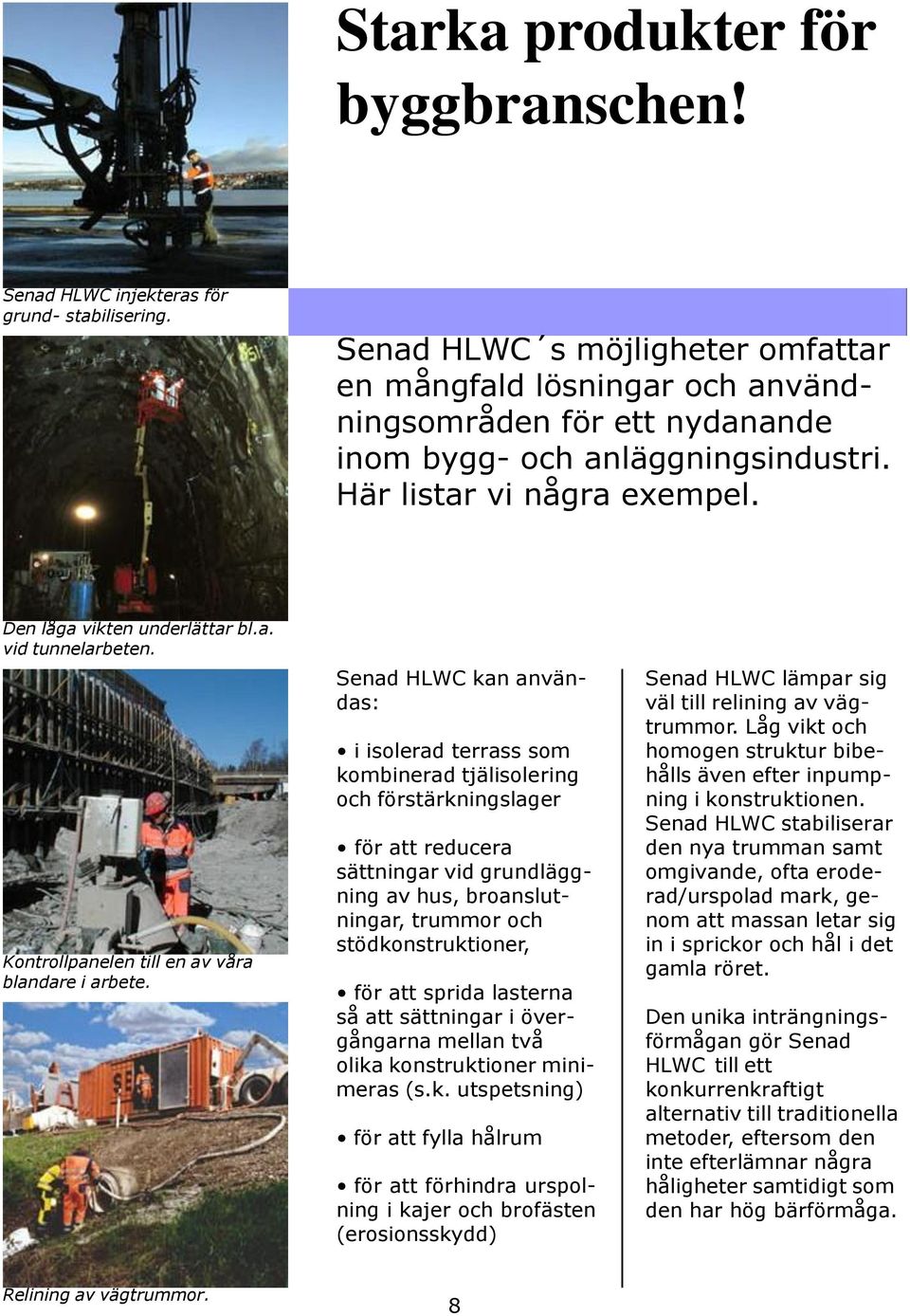

8 Starka produkter för byggbranschen! Senad HLWC injekteras för grund- stabilisering. Senad HLWC s möjligheter omfattar en mångfald lösningar och användningsområden för ett nydanande inom bygg- och anläggningsindustri. Här listar vi några exempel. Den låga vikten underlättar bl.a. vid tunnelarbeten. Kontrollpanelen till en av våra blandare i arbete. Senad HLWC kan användas: i isolerad terrass som kombinerad tjälisolering och förstärkningslager för att reducera sättningar vid grundläggning av hus, broanslutningar, trummor och stödkonstruktioner, för att sprida lasterna så att sättningar i övergångarna mellan två olika konstruktioner minimeras (s.k. utspetsning) för att fylla hålrum för att förhindra urspolning i kajer och brofästen (erosionsskydd) Senad HLWC lämpar sig väl till relining av vägtrummor. Låg vikt och homogen struktur bibehålls även efter inpumpning i konstruktionen. Senad HLWC stabiliserar den nya trumman samt omgivande, ofta eroderad/urspolad mark, genom att massan letar sig in i sprickor och hål i det gamla röret. Den unika inträngningsförmågan gör Senad HLWC till ett konkurrenkraftigt alternativ till traditionella metoder, eftersom den inte efterlämnar några håligheter samtidigt som den har hög bärförmåga. Relining av vägtrummor. 8

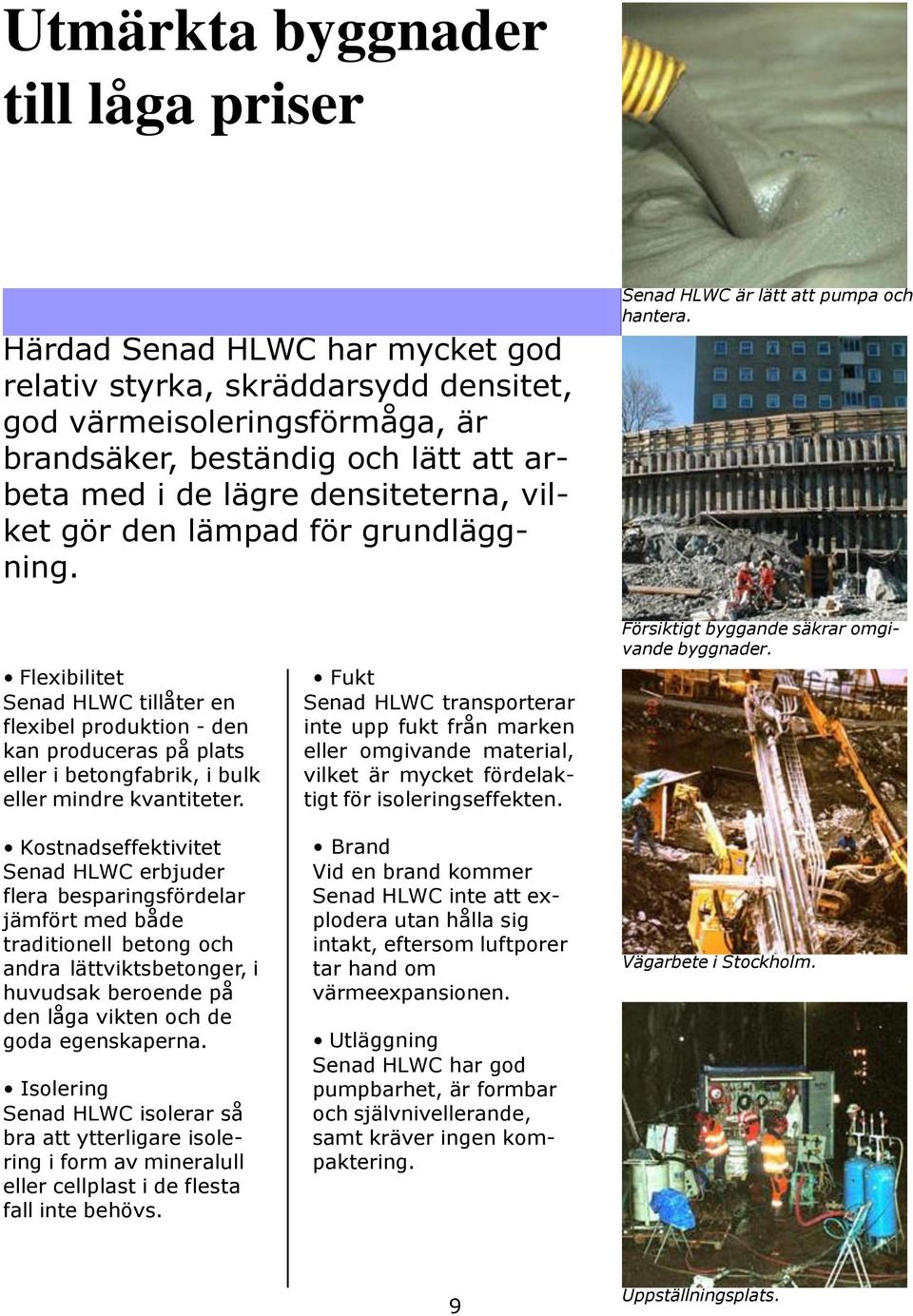

9 Utmärkta byggnader till låga priser Härdad Senad HLWC har mycket god relativ styrka, skräddarsydd densitet, god värmeisoleringsförmåga, är brandsäker, beständig och lätt att arbeta med i de lägre densiteterna, vilket gör den lämpad för grundläggning. Senad HLWC är lätt att pumpa och hantera. Flexibilitet Senad HLWC tillåter en flexibel produktion - den kan produceras på plats eller i betongfabrik, i bulk eller mindre kvantiteter. Kostnadseffektivitet Senad HLWC erbjuder flera besparingsfördelar jämfört med både traditionell betong och andra lättviktsbetonger, i huvudsak beroende på den låga vikten och de goda egenskaperna. Isolering Senad HLWC isolerar så bra att ytterligare isolering i form av mineralull eller cellplast i de flesta fall inte behövs. Fukt Senad HLWC transporterar inte upp fukt från marken eller omgivande material, vilket är mycket fördelaktigt för isoleringseffekten. Brand Vid en brand kommer Senad HLWC inte att explodera utan hålla sig intakt, eftersom luftporer tar hand om värmeexpansionen. Utläggning Senad HLWC har god pumpbarhet, är formbar och självnivellerande, samt kräver ingen kompaktering. Försiktigt byggande säkrar omgivande byggnader. Vägarbete i Stockholm. 9 Uppställningsplats.

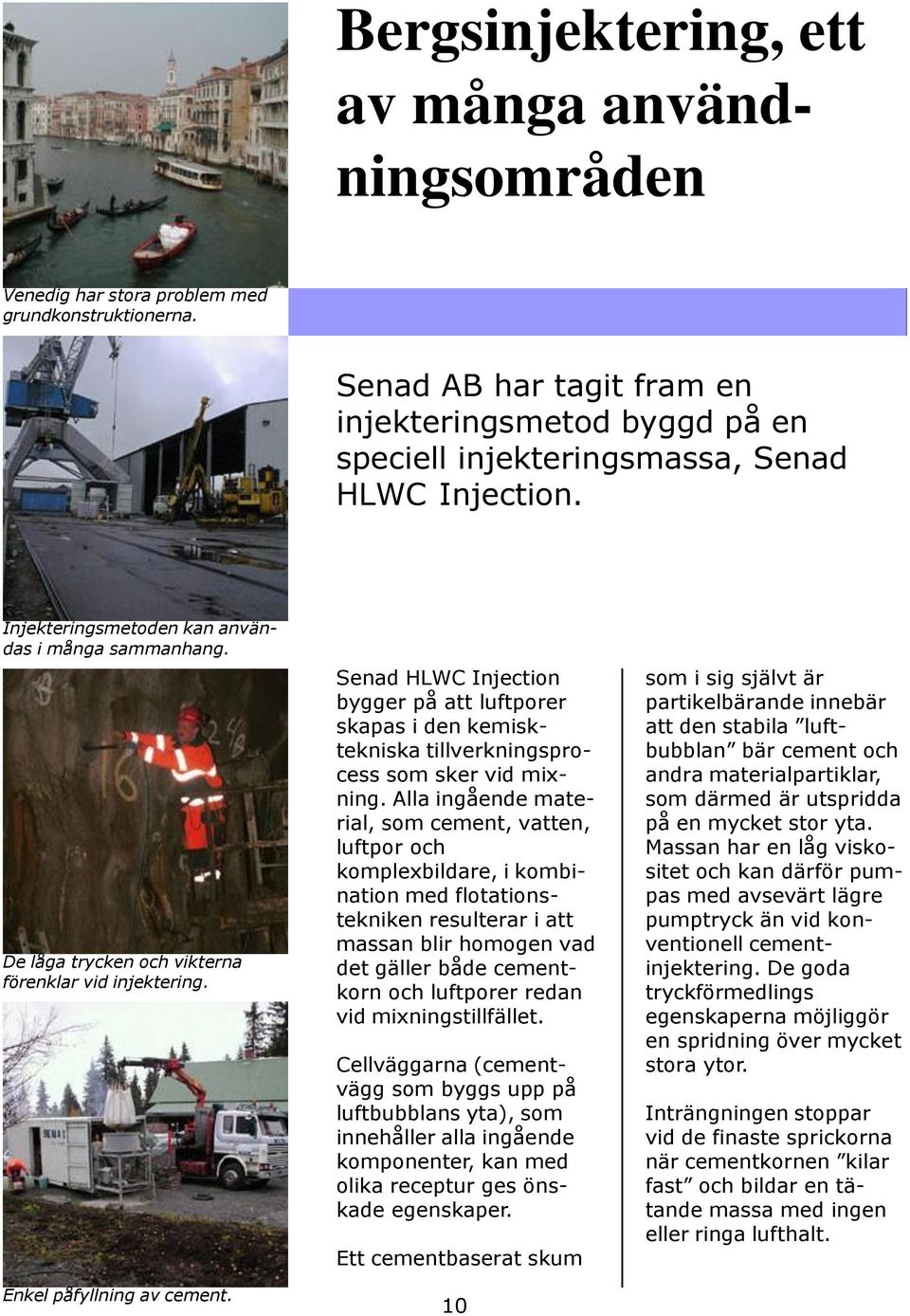

10 Bergsinjektering, ett av många använd- ningsområden Venedig har stora problem med grundkonstruktionerna. Senad AB har tagit fram en injekteringsmetod byggd på en speciell injekteringsmassa, Senad HLWC Injection. Injekteringsmetoden kan användas i många sammanhang. De låga trycken och vikterna förenklar vid injektering. Enkel påfyllning av cement. Senad HLWC Injection bygger på att luftporer skapas i den kemisktekniska tillverkningsprocess som sker vid mixning. Alla ingående material, som cement, vatten, luftpor och komplexbildare, i kombination med flotationstekniken resulterar i att massan blir homogen vad det gäller både cementkorn och luftporer redan vid mixningstillfället. Cellväggarna (cementvägg som byggs upp på luftbubblans yta), som innehåller alla ingående komponenter, kan med olika receptur ges önskade egenskaper. Ett cementbaserat skum 10 som i sig självt är partikelbärande innebär att den stabila luftbubblan bär cement och andra materialpartiklar, som därmed är utspridda på en mycket stor yta. Massan har en låg viskositet och kan därför pumpas med avsevärt lägre pumptryck än vid konventionell cementinjektering. De goda tryckförmedlings egenskaperna möjliggör en spridning över mycket stora ytor. Inträngningen stoppar vid de finaste sprickorna när cementkornen kilar fast och bildar en tätande massa med ingen eller ringa lufthalt.

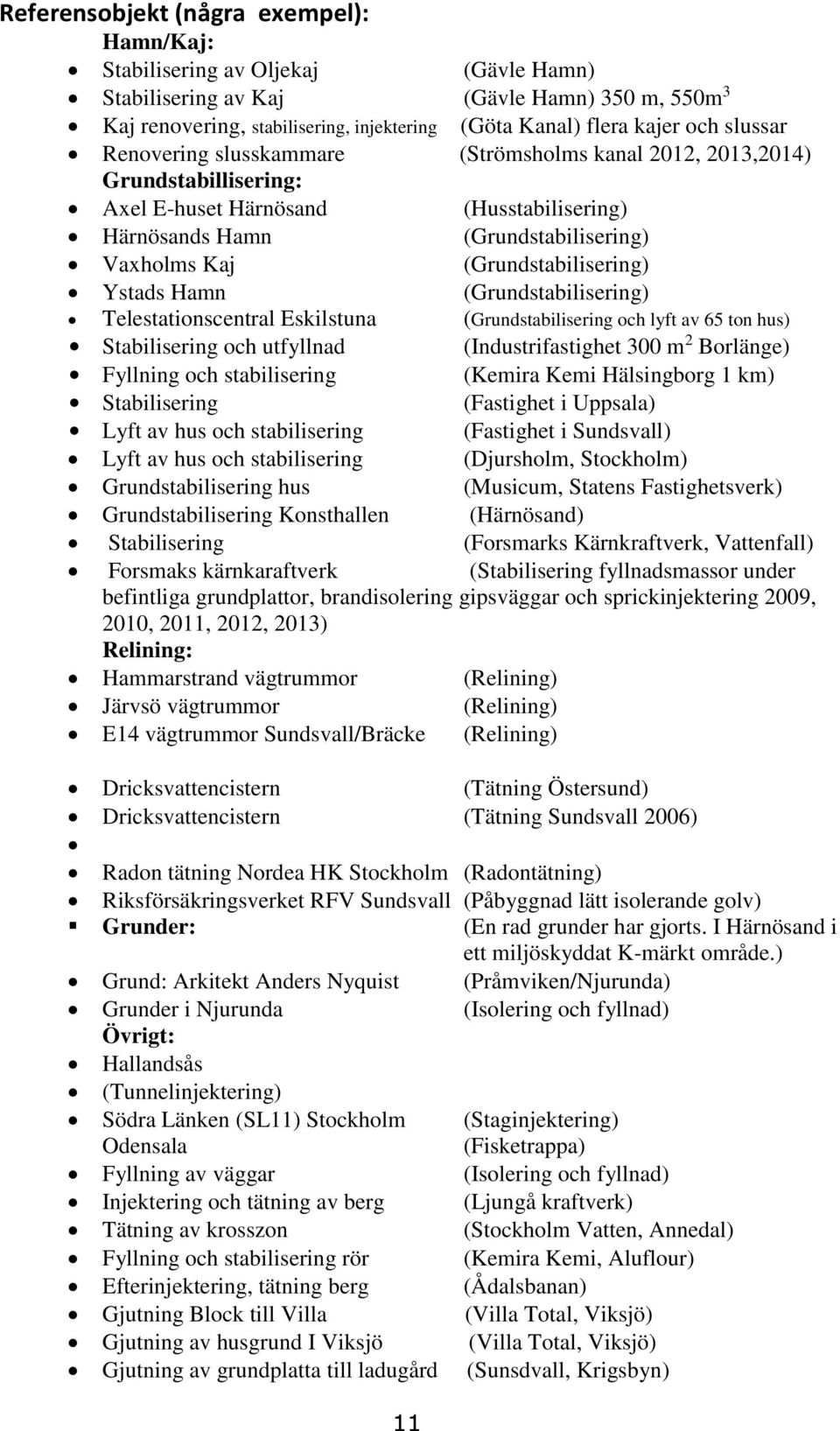

11 Referensobjekt (några exempel): Hamn/Kaj: Stabilisering av Oljekaj (Gävle Hamn) Stabilisering av Kaj (Gävle Hamn) 350 m, 550m 3 Kaj renovering, stabilisering, injektering (Göta Kanal) flera kajer och slussar Renovering slusskammare (Strömsholms kanal 2012, 2013,2014) Grundstabillisering: Axel E-huset Härnösand (Husstabilisering) Härnösands Hamn (Grundstabilisering) Vaxholms Kaj (Grundstabilisering) Ystads Hamn (Grundstabilisering) Telestationscentral Eskilstuna (Grundstabilisering och lyft av 65 ton hus) Stabilisering och utfyllnad (Industrifastighet 300 m 2 Borlänge) Fyllning och stabilisering (Kemira Kemi Hälsingborg 1 km) Stabilisering (Fastighet i Uppsala) Lyft av hus och stabilisering (Fastighet i Sundsvall) Lyft av hus och stabilisering (Djursholm, Stockholm) Grundstabilisering hus (Musicum, Statens Fastighetsverk) Grundstabilisering Konsthallen (Härnösand) Stabilisering (Forsmarks Kärnkraftverk, Vattenfall) Forsmaks kärnkaraftverk (Stabilisering fyllnadsmassor under befintliga grundplattor, brandisolering gipsväggar och sprickinjektering 2009, 2010, 2011, 2012, 2013) Relining: Hammarstrand vägtrummor (Relining) Järvsö vägtrummor (Relining) E14 vägtrummor Sundsvall/Bräcke (Relining) Dricksvattencistern (Tätning Östersund) Dricksvattencistern (Tätning Sundsvall 2006) Radon tätning Nordea HK Stockholm (Radontätning) Riksförsäkringsverket RFV Sundsvall (Påbyggnad lätt isolerande golv) Grunder: (En rad grunder har gjorts. I Härnösand i ett miljöskyddat K-märkt område.) Grund: Arkitekt Anders Nyquist (Pråmviken/Njurunda) Grunder i Njurunda (Isolering och fyllnad) Övrigt: Hallandsås (Tunnelinjektering) Södra Länken (SL11) Stockholm (Staginjektering) Odensala (Fisketrappa) Fyllning av väggar (Isolering och fyllnad) Injektering och tätning av berg (Ljungå kraftverk) Tätning av krosszon (Stockholm Vatten, Annedal) Fyllning och stabilisering rör (Kemira Kemi, Aluflour) Efterinjektering, tätning berg (Ådalsbanan) Gjutning Block till Villa (Villa Total, Viksjö) Gjutning av husgrund I Viksjö (Villa Total, Viksjö) Gjutning av grundplatta till ladugård (Sunsdvall, Krigsbyn) 11

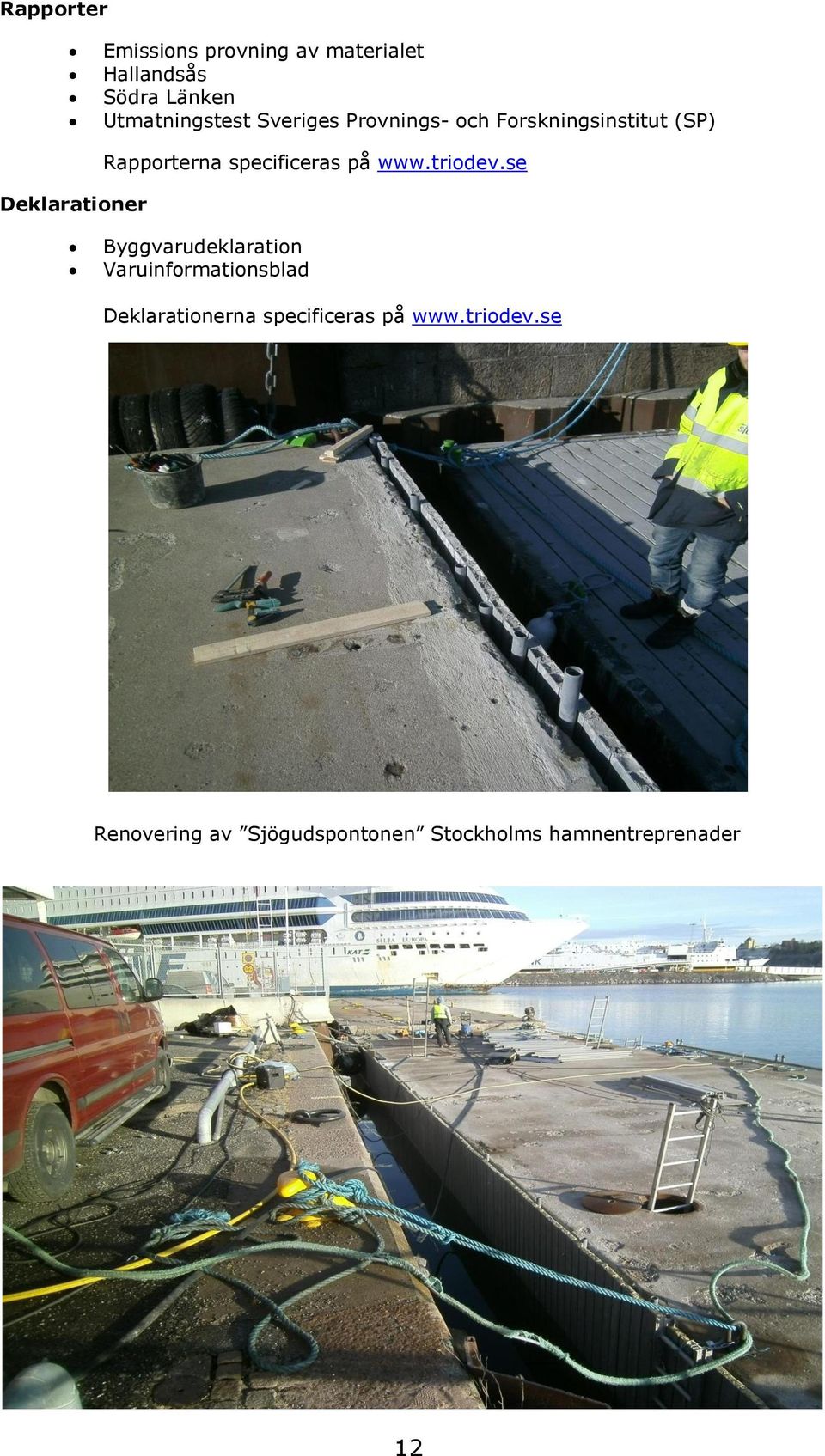

12 Rapporter Emissions provning av materialet Hallandsås Södra Länken Utmatningstest Sveriges Provnings- och Forskningsinstitut (SP) Deklarationer Rapporterna specificeras på Byggvarudeklaration Varuinformationsblad Deklarationerna specificeras på Renovering av Sjögudspontonen Stockholms hamnentreprenader 12

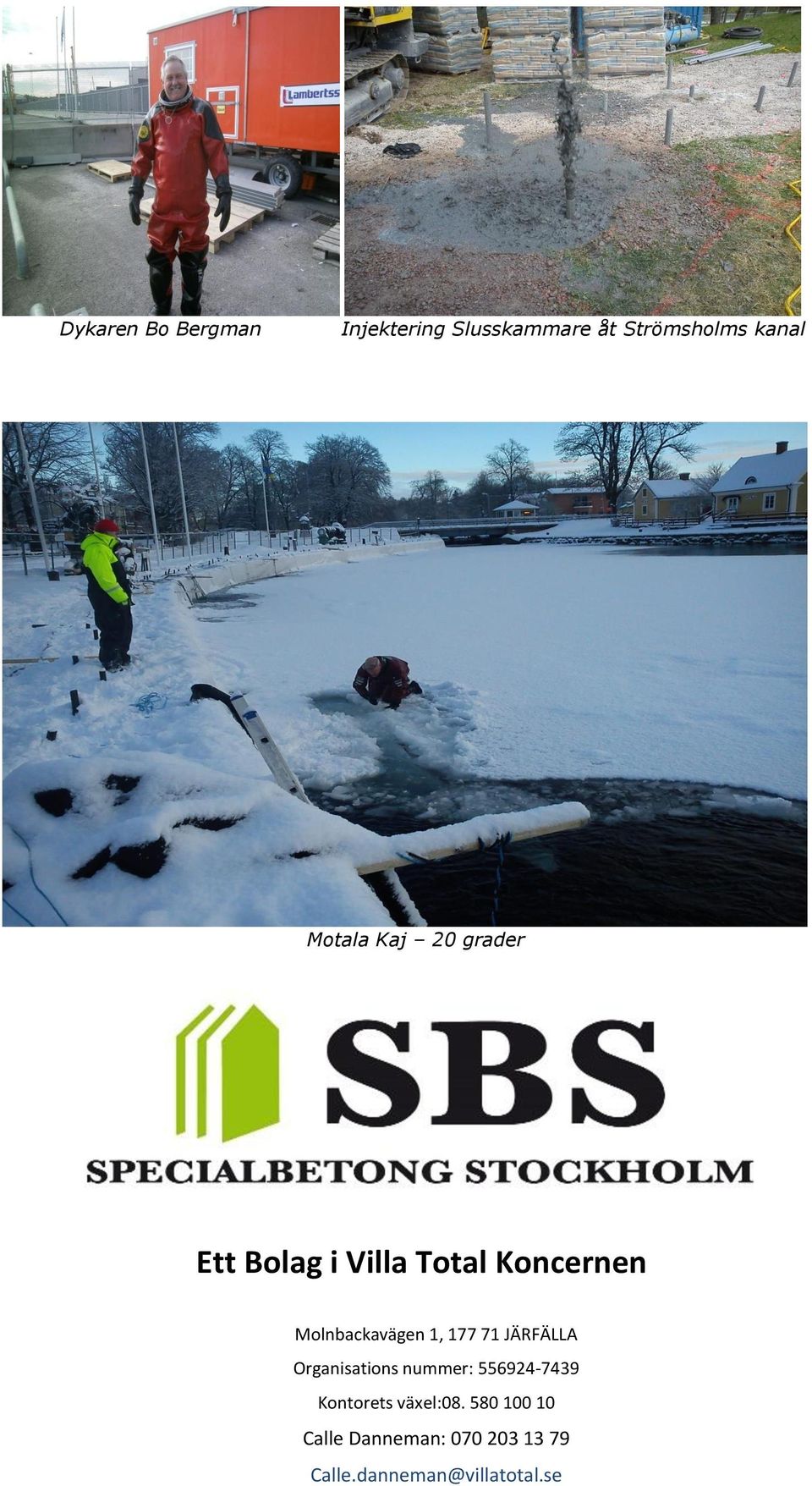

13 Dykaren Bo Bergman Injektering Slusskammare åt Strömsholms kanal Motala Kaj 20 grader Ett Bolag i Villa Total Koncernen Molnbackavägen 1, JÄRFÄLLA Organisations nummer: Kontorets växel: Calle Danneman: Calle.danneman@villatotal.se
