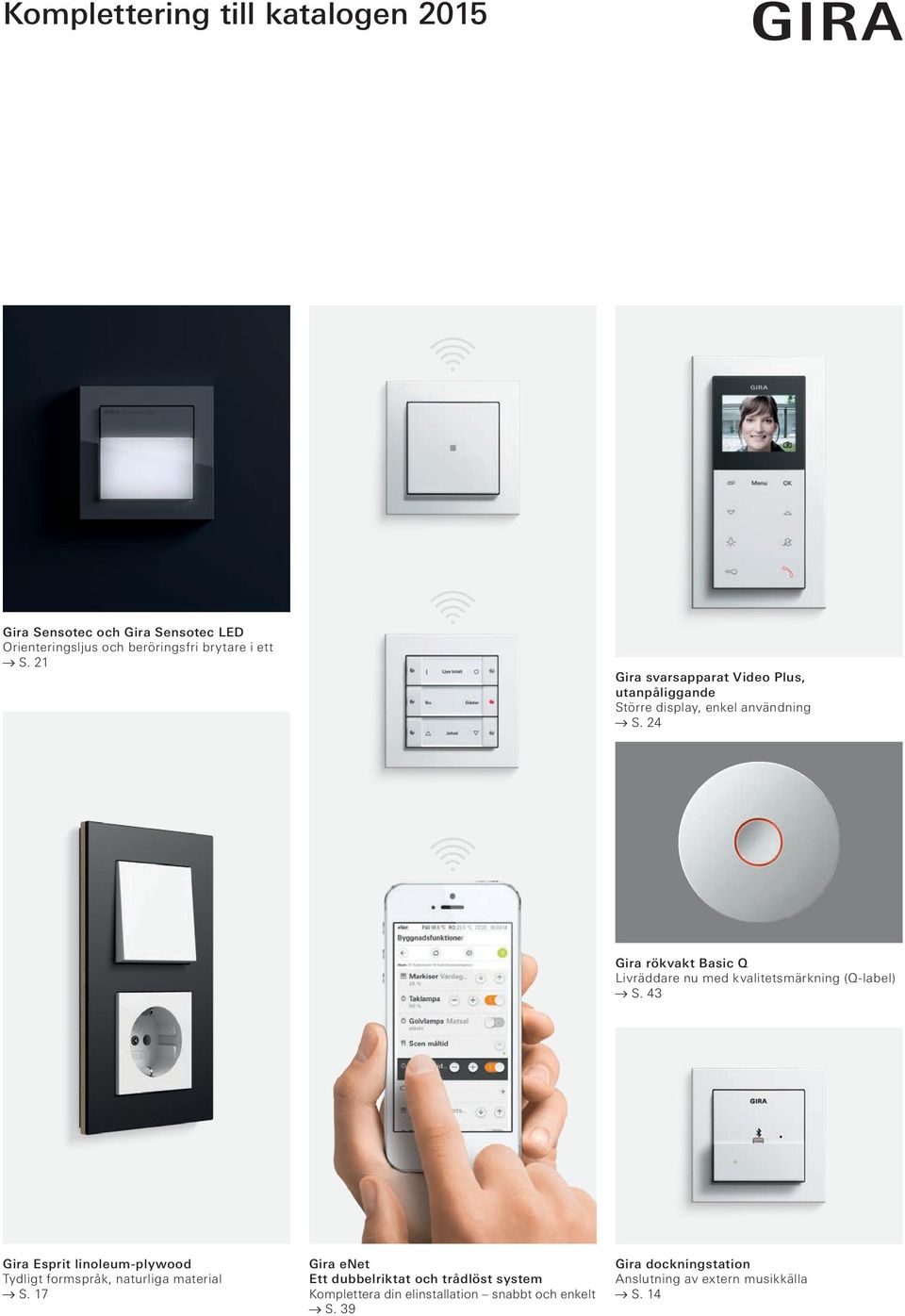

1 Komplettering till katalogen 2015 Gira Sensotec och Gira Sensotec LED Orienteringsljus och beröringsfri brytare i ett S. 21 Gira svarsapparat Video Plus, utanpåliggande Större display, enkel användning S. 24 Gira rökvakt Basic Q Livräddare nu med kvalitetsmärkning (Q-label) S. 43 Gira Esprit linoleum-plywood Tydligt formspråk, naturliga material S. 17 Gira enet Ett dubbelriktat och trådlöst system Komplettera din elinstallation snabbt och enkelt S. 39 Gira dockningstation Anslutning av extern musikkälla S. 14

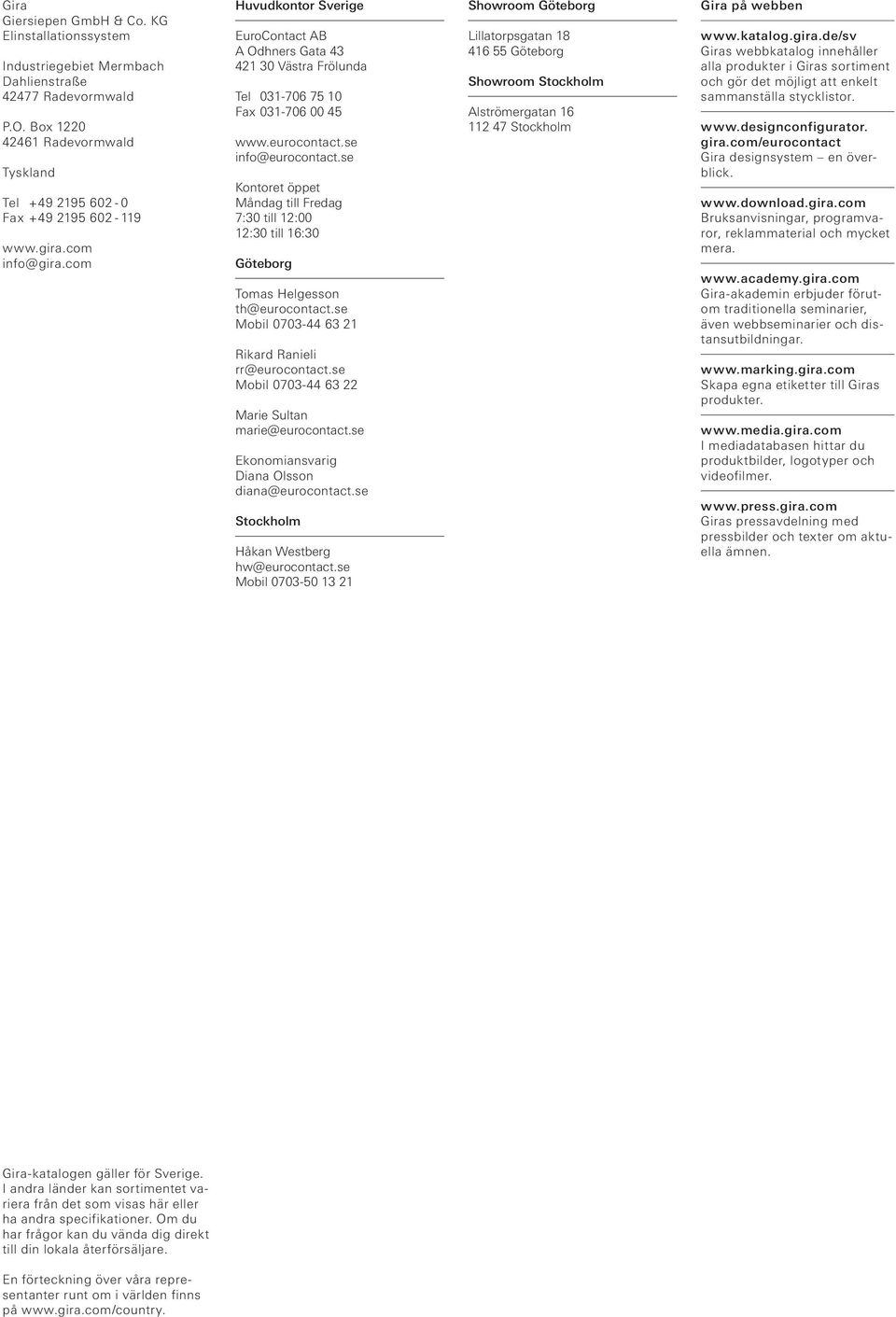

2 Gira Giersiepen GmbH & Co. KG Elinstallationssystem Industriegebiet Mermbach Dahlienstraße Radevormwald P.O. Box Radevormwald Tyskland Tel Fax Huvudkontor Sverige EuroContact AB A Odhners Gata Västra Frölunda Tel Fax info@eurocontact.se Kontoret öppet Måndag till Fredag 7:30 till 12:00 12:30 till 16:30 Göteborg Tomas Helgesson th@eurocontact.se Mobil Rikard Ranieli rr@eurocontact.se Mobil Marie Sultan marie@eurocontact.se Ekonomiansvarig Diana Olsson diana@eurocontact.se Stockholm Håkan Westberg hw@eurocontact.se Mobil Showroom Göteborg Lillatorpsgatan Göteborg Showroom Stockholm Alströmergatan Stockholm Gira på webben Giras webbkatalog innehåller alla produkter i Giras sortiment och gör det möjligt att enkelt sammanställa stycklistor. gira.com/eurocontact Gira designsystem en överblick. Bruksanvisningar, programvaror, reklammaterial och mycket mera. Gira-akademin erbjuder förutom traditionella seminarier, även webbseminarier och distansutbildningar. Skapa egna etiketter till Giras produkter. I mediadatabasen hittar du produktbilder, logotyper och videofilmer. Giras pressavdelning med pressbilder och texter om aktuella ämnen. Gira-katalogen gäller för Sverige. I andra länder kan sortimentet variera från det som visas här eller ha andra specifikationer. Om du har frågor kan du vända dig direkt till din lokala återförsäljare. En förteckning över våra representanter runt om i världen finns på

3 Företaget Nyheter Utmärkelser 11 Insatser och täckplattor 17 Esprit 21 Automatisk ljusstyrning 23 Porttelefonsystem 27 Powerline Communication System 29 KNX-system 39 enet 43 Säkerhet 47 Utgående produkter 57 Förteckning över artikelnummer 59 Försäljnings-, leverans- och betalningsvillkor

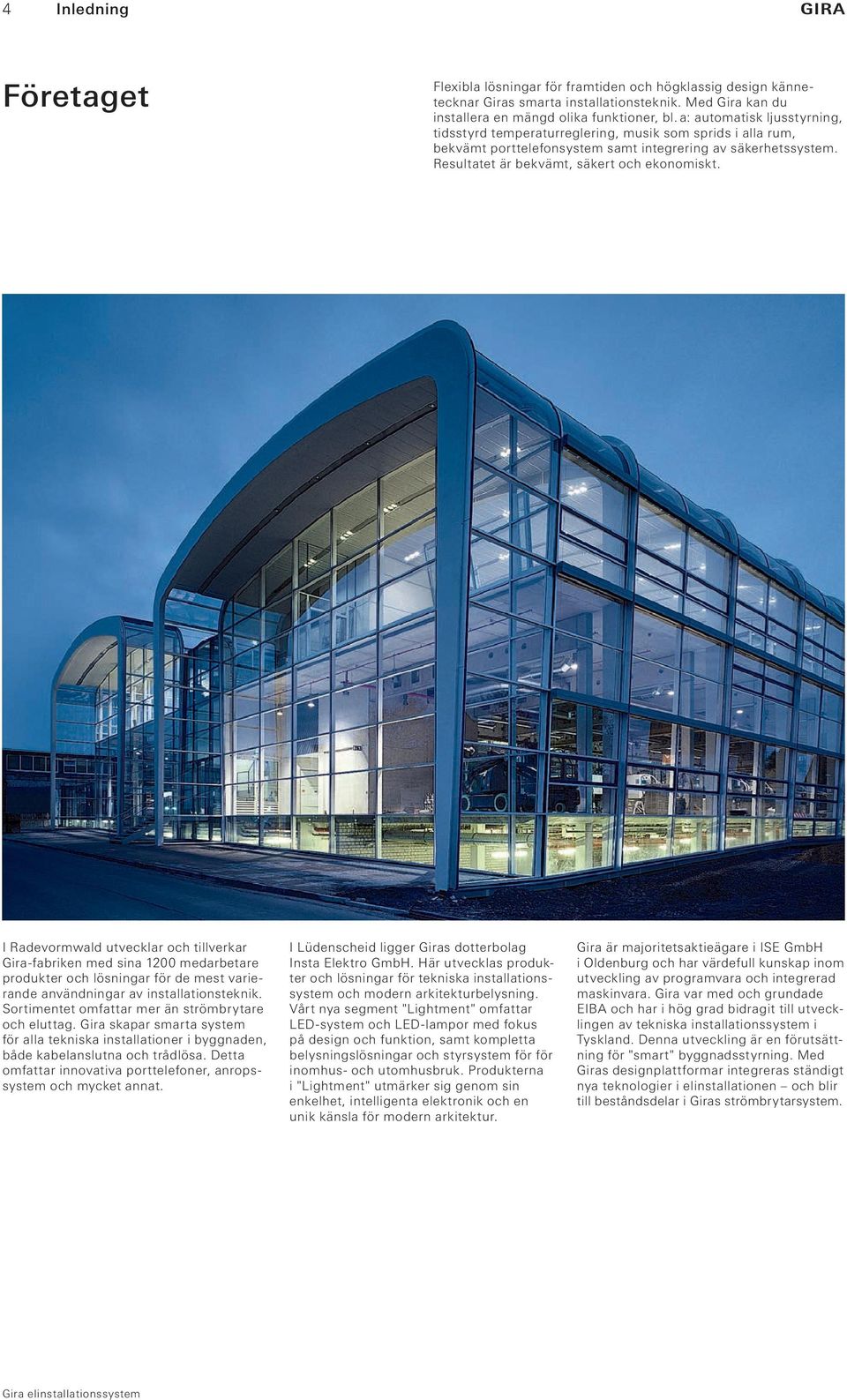

4 4 Inledning Företaget Flexibla lösningar för framtiden och högklassig design kännetecknar Giras smarta installationsteknik. Med Gira kan du installera en mängd olika funktioner, bl. a: automatisk ljusstyrning, tidsstyrd temperaturreglering, musik som sprids i alla rum, bekvämt porttelefonsystem samt integrering av säkerhetssystem. Resultatet är bekvämt, säkert och ekonomiskt. I Radevormwald utvecklar och tillverkar Gira-fabriken med sina 1200 medarbetare produkter och lösningar för de mest varierande användningar av installationsteknik. Sortimentet omfattar mer än strömbrytare och eluttag. Gira skapar smarta system för alla tekniska installationer i byggnaden, både kabelanslutna och trådlösa. Detta omfattar innovativa porttelefoner, anropssystem och mycket annat. I Lüdenscheid ligger Giras dotterbolag Insta Elektro GmbH. Här utvecklas produkter och lösningar för tekniska installationssystem och modern arkitekturbelysning. Vårt nya segment "Lightment" omfattar LED-system och LED-lampor med fokus på design och funktion, samt kompletta belysningslösningar och styrsystem för för inomhus- och utomhusbruk. Produkterna i "Lightment" utmärker sig genom sin enkelhet, intelligenta elektronik och en unik känsla för modern arkitektur. Gira är majoritetsaktieägare i ISE GmbH i Oldenburg och har värdefull kunskap inom utveckling av programvara och integrerad maskinvara. Gira var med och grundade EIBA och har i hög grad bidragit till utvecklingen av tekniska installations system i Tyskland. Denna utveckling är en förutsättning för "smart" byggnadsstyrning. Med Giras designplattformar inte greras ständigt nya teknologier i elinstallationen och blir till beståndsdelar i Giras strömbrytarsystem. Gira elinstallationssystem

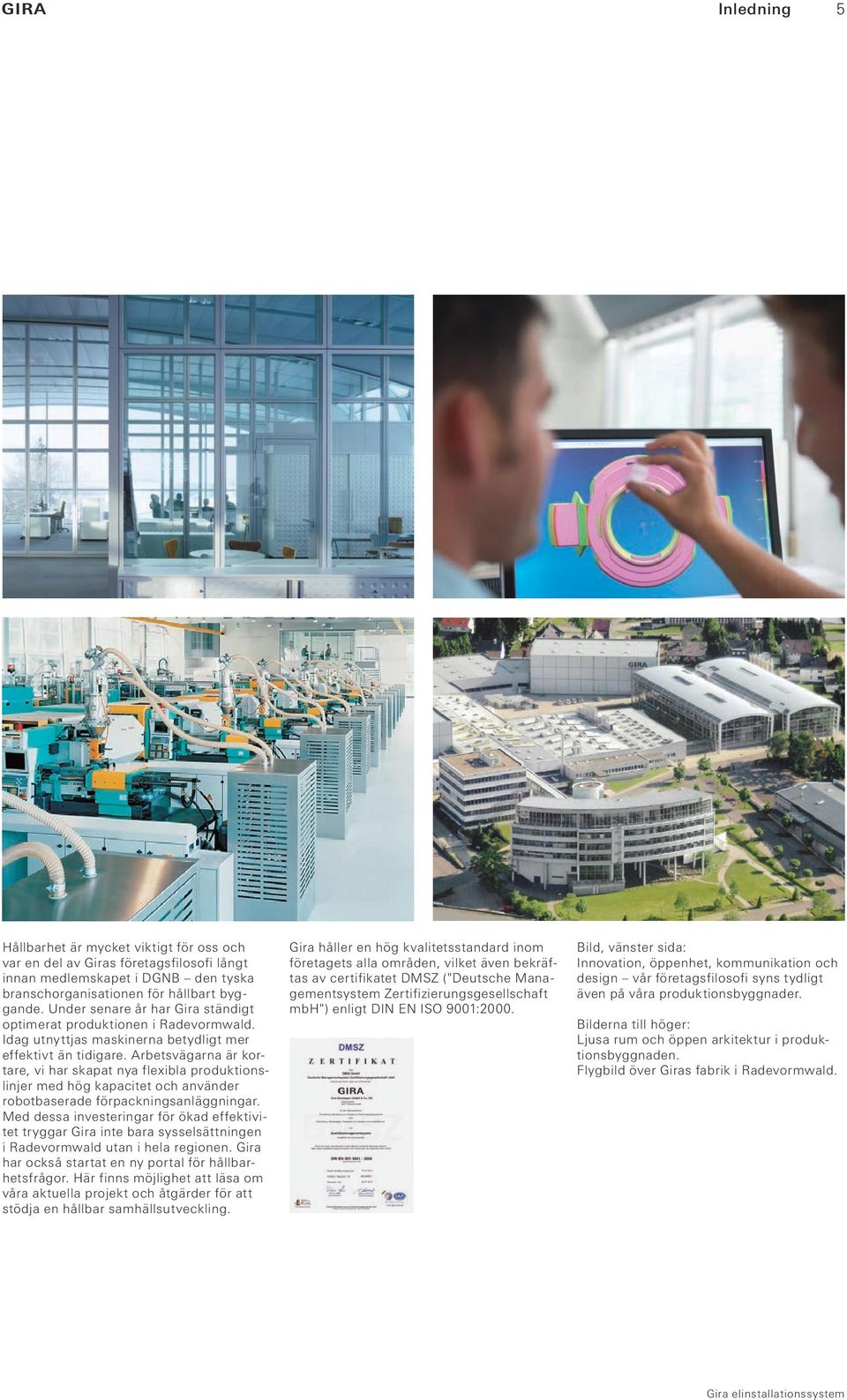

5 Inledning 5 Hållbarhet är mycket viktigt för oss och var en del av Giras företagsfilosofi långt innan medlemskapet i DGNB den tyska branschorganisationen för hållbart byggande. Under senare år har Gira ständigt optimerat produktionen i Radevormwald. Idag utnyttjas maskinerna betydligt mer effektivt än tidigare. Arbetsvägarna är kortare, vi har skapat nya flexibla produktionslinjer med hög kapacitet och använder robotbaserade förpackningsanläggningar. Med dessa investeringar för ökad effektivitet tryggar Gira inte bara sysselsättningen i Radevormwald utan i hela regionen. Gira har också startat en ny portal för hållbarhetsfrågor. Här finns möjlighet att läsa om våra aktuella projekt och åtgärder för att stödja en hållbar samhällsutveckling. Gira håller en hög kvalitetsstandard inom företagets alla områden, vilket även bekräftas av certifikatet DMSZ ("Deutsche Managementsystem Zertifizierungsgesellschaft mbh") enligt DIN EN ISO 9001:2000. Bild, vänster sida: Innovation, öppenhet, kommunikation och design vår företagsfilosofi syns tydligt även på våra produktionsbyggnader. Bilderna till höger: Ljusa rum och öppen arkitektur i produktionsbyggnaden. Flygbild över Giras fabrik i Radevormwald. Gira elinstallationssystem

6 6 Inledning Nyheter På mässan Light+Building 2014 i Frankfurt am Main, presenterade Gira återigen en rad produktnyheter inom smart installationsteknik. Ett par exempel: allround-enheten för byggnadsstyrning Gira G1, nya materialvarianter för strömbrytarserien Esprit och det dubbelriktade, trådlösa systemet Gira enet. På den här sidan presenterar vi ett urval av nyheter från Gira. Gira KNX-knappsbusskopplare Gira KNX-knappsbusskopplare fungerar som gränssnitt mellan KNX-systemet och användaren. Den nya generationen busskopplare har en förenklad koppling tack vare förbättrad mekanik. Enheterna är mycket stabila och passar därför utmärkt i föremål som utsätts för extra hårda påfrestningar, t. ex. i verkstäder, offentliga byggnader eller källarutrymmen. De nya busskopplarna finns i fyra olika modeller. 30 Gira svarsapparat Video Plus, utanpåliggande Tack vare kapacitiv sensorteknik räcker det med en lätt beröring för att styra den nya svarsapparaten Gira Video Plus. Internanrop och kopplingar kan förses med individuella namn, för en ökad användarsäkerhet. Högtalartelefonen reagerar så känsligt att den som pratar inte behöver stå direkt vid mikrofonen för att höras. En extra funktion för bekväm användning är att man t. ex. kan se i det lokala bildminnet vem som har ringt på när man inte varit hemma. 24 Gira KNX Logic Module och 6-kanals värmeaktor Gira KNX-knappsbusskopplare utgör gränssnittet mellan KNXsystemet och användaren. Den nya generationen busskopplare har en förenklad koppling tack vare förbättrad mekanik. Enheterna är mycket stabila och passar därför utmärkt i föremål som utsätts för extra hårda påfrestningar, t. ex. i verkstäder, offentliga byggnader eller källarutrymmen. De nya busskopplarna finns i fyra olika modeller. 34/35 Gira Esprit linoleum-plywood Strömbrytarserien Gira Esprit erbjuder en mängd olika material och har nu även kompletterats med den eleganta kombinationen av linoleum och plywood. Linoleum och plywood har mycket gemensamt: de är båda naturliga material som produceras miljövänligt, är stabila, har många användningsområden och är sedan länge uppskattade av arkitekter och designer. Gira Esprit linoleumplywood kombinerar för första gången dessa två material i en strömbrytarserie. 17 Gira elinstallationssystem

7 Inledning 7 Gira Esprit rostfritt stål och aluminium ljus guld Klassikern inom modern byggnadskonst ingår nu för första gången i strömbrytarserien Gira Espirit rostfritt stål. Materialets kvalitet kommer särskilt bra till sin rätt i den borstade varianten. Designserien Esprit aluminium har kompletterats med färgtonen aluminium ljus guld och är ett bra exempel på den tidlösa elegansen hos detta material. Glänsande i ljust guld passar den nya färgskalan perfekt i klassiskt eleganta bostadsmiljöer. 17 Gira rökvakt Dual Q Nya Gira rökvakt Dual Q är utrustad med två typer av avkänning och garanterar därmed dubbel säkerhet. Optiska sensorer känner av små rökpartiklar innan det blir farligt för människor, medan värmesensorer mäter temperaturförändringarna i rummet. 43 Gira Sensotec LED Automatiskt mer säkerhet och möjlighet att orientera sig i mörker: Gira Sensotec tänder belysningen så snart en rörelse registreras. Sensortekniken möjliggör en exakt registrering, även vid höga temperaturer. Gira Sensotec kan även användas som beröringsfri strömbrytare, användaren kan tända belysningen utan beröring, endast med en rörelse inom ett avstånd på 5 cm. För att undvika att bländas kan ljusstyrkan ställas in på automatiskt läge. 21 Gira enet Gira enet är ett nytt dubbelriktat och trådlöst system för smart samordning och styrning av modern teknik i hemmet. Belysning och markiser kan enkelt sammanställas till ljusscener och styras via olika manöverenheter även mobilt med iphone inom det lokala nätverket (vid användning av Gira Mobile Gate). Standardanvändningarna kan med tryckknappsmetod ställas in direkt på enheterna. Mer komplexa tillämpningar kan programmeras snabbt, enkelt och bekvämt med en dator. 39 Gira elinstallationssystem

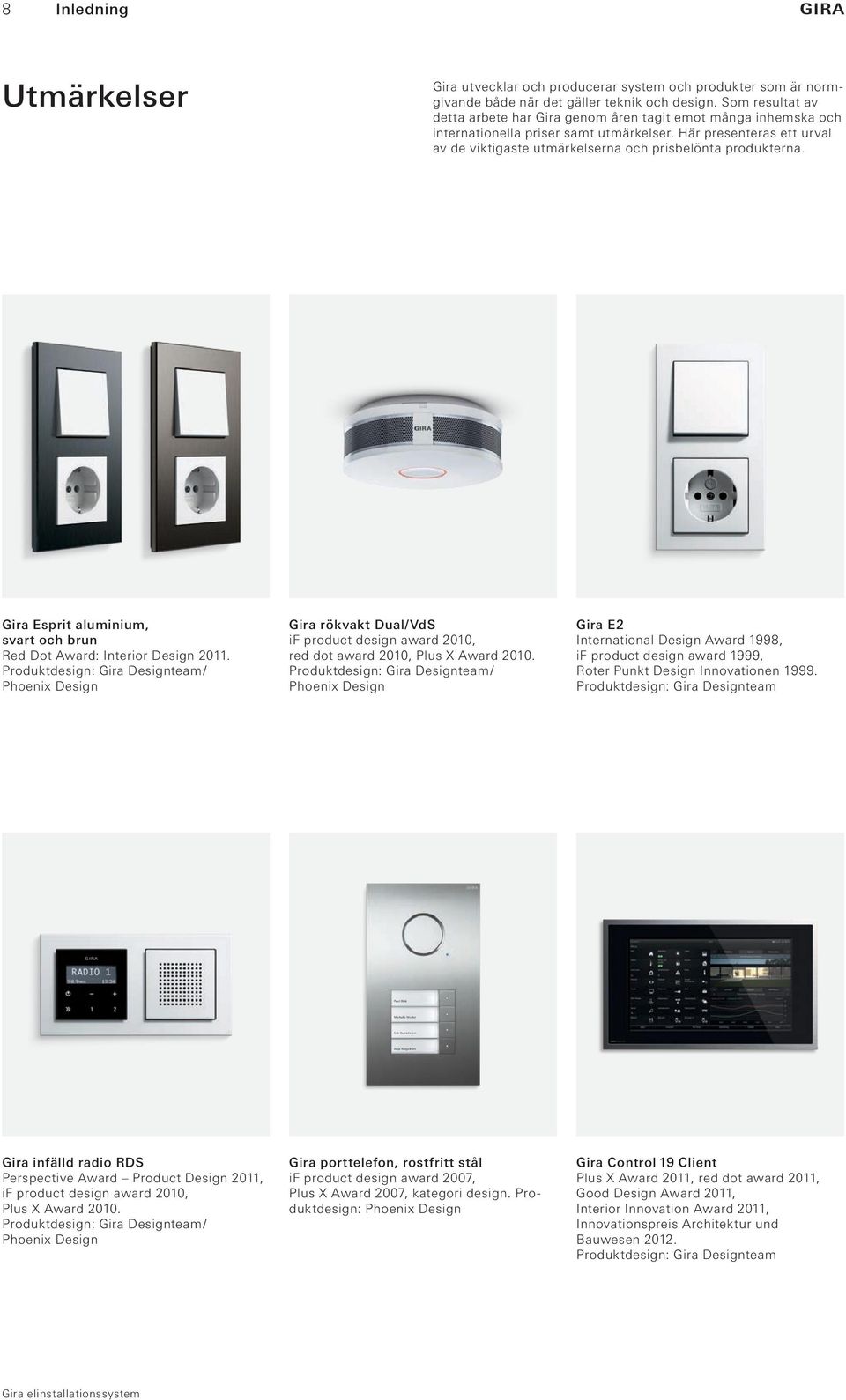

8 8 Inledning Utmärkelser Gira utvecklar och producerar system och produkter som är normgivande både när det gäller teknik och design. Som resultat av detta arbete har Gira genom åren tagit emot många inhemska och internationella priser samt utmärkelser. Här presenteras ett urval av de viktigaste utmärkelserna och prisbelönta produkterna. Gira Esprit aluminium, svart och brun Red Dot Award: Interior Design Produktdesign: Gira Designteam / Phoenix Design Gira rökvakt Dual/VdS if product design award 2010, red dot award 2010, Plus X Award Produktdesign: Gira Designteam / Phoenix Design Gira E2 International Design Award 1998, if product design award 1999, Roter Punkt Design Innovationen Produktdesign: Gira Designteam Paul Blok Michelle Muller Erik Gustafsson Anja Bergström Gira infälld radio RDS Perspective Award Product Design 2011, if product design award 2010, Plus X Award Produktdesign: Gira Designteam / Phoenix Design Gira porttelefon, rostfritt stål if product design award 2007, Plus X Award 2007, kategori design. Produktdesign: Phoenix Design Gira Control 19 Client Plus X Award 2011, red dot award 2011, Good Design Award 2011, Interior Innovation Award 2011, Innovationspreis Architektur und Bauwesen Produktdesign: Gira Designteam Gira elinstallationssystem

9 Inledning DESIGN PLUS light+building, Frankfurt if product design award, if Design Hannover Red Dot Award, Design Zentrum NRW German Design Award, Rat für Formgebung Plus X Award, media society networks Iconic Awards, Rat für Formgebung Design-Qualität, Haus Industrieform Essen 9 Good Design Award, Chicago Athenaeum Gira Esprit linoleum-plywood if Design Award 2015, Plus X Award for High Quality, Design and Functionality 2014, Plus X Award "Årets bästa produkt 2014", ICONIC Awards "Winner" Produktdesign: Gira Designteam / schmitz Visuelle Kommunikation Teknik för dataanslutning Plus X Award Produktdesign: Gira Designteam Gira svarsapparat Video, utanpåliggande if product design award 2009, Plus X Award 2009, red dot design Award Produktdesign: Phoenix Design LEDOTRON Plus X Award 2012, Most Innovative Brand Anropssystem 834 Plus Management & Krankenhaus AWARD 2014, Arbetsrumsterminal 834 Plus: Innovationspreis Architektur und Bauwesen Produktdesign: Tesseraux + Partner Gira Designkonfigurator German Design Award 2014, Architects' Darling Award Gold 2012, red dot award: communication design Idé, redigering, gränssnittsdesign: schmitz Visuelle Kommunikation / p rogrammering och produktåtergivning: congaz visual media company GmbH Gira elinstallationssystem

10

11 11 Insatser och täckplattor Radiosändare 12 Värme, klimat, ventilation 13 Kommunikationstillbehör 14 Audiosystem 14

12 12 Radiosändare Radiosändare EnOcean Radioväggsändare 2-knapps EnOcean Radioväggsändare 1-knapps cremevit blank kritvit blank kritvit matt antracit alufärg Radiosändare som skickar kopplings-, dimmer- eller markiskommandon till EnOcean radiosystemets radiomottagare. --Apparat utan batteri och extern spänningsförsörjning. Sändarens energi genereras ur den mekaniska energin när vippan aktiveras. Tekniska data Omgivningstemperatur: -25 C till +65 C Luftfuktighet: 0 till 95 % (ingen kondensering) Radiofrekvens: 868,3 MHz Räckvidd --i öppen terräng: upp till 300 m --inomhus: ca 30 m --Montage på apparatdosa eller på släta, jämna ytor med skruvar eller lim. Leveransen innehåller --Radioväggsändare, bottenplatta, självhäftande folie (insynsskydd på glasytor) och limpunkter för montage på släta, jämna ytor ingår i leveransen. cremevit blank kritvit blank kritvit matt antracit alufärg Radiosändare som skickar kopplings-, dimmer- eller markiskommandon till EnOcean radiosystemets radiomottagare. --Apparat utan batteri och extern spänningsförsörjning. Sändarens energi genereras ur den mekaniska energin när vippan aktiveras. Tekniska data Omgivningstemperatur: -25 C till +65 C Luftfuktighet: 0 till 95 % (ingen kondensering) Radiofrekvens: 868,3 MHz Räckvidd --i öppen terräng: upp till 300 m --inomhus: ca 30 m --Montage på apparatdosa eller på släta, jämna ytor med skruvar eller lim. Leveransen innehåller --Radioväggsändare, bottenplatta, självhäftande folie (insynsskydd på glasytor) och limpunkter för montage på släta, jämna ytor ingår i leveransen.

13 Värme, klimat, ventilation 13 Värme, klimat, ventilation N Nyhet. Termiskt ställdon 24 V~ N Nyhet. Termiskt ställdon 230 V~ Termiskt ställdon för aktivering av värmeventiler för en reglering av enskilda rum. --Kompatibel med ventiladaptersystemet och med föregångarens anslutningsledning. --Statusvisning öppnad eller stängd. --First Open-funktion för enkelt montage och idrifttagning. --Strömlöst stängd. Tekniska data Driftspänning: AC 230 V, 50/60 Hz Driftseffekt: ca 1 W Ventilslag: 4 mm Omgivningstemperatur: 0 C till 60 C Ställkraft: 100 N IP-klass: IP 54 Anslutningsledning --Tvärsnitt: 2 x 0,75 mm² --Längd: 1 m Yttermått i mm B 58 H 58 D 45 Leveransen innehåller --Ventiladapter VA 80 för följande hörnventiler ingår i leveransinnehållet. Heimeier, MNG (från 1998), Oventrop M30x1,5 (från 1997), Oventrop Cocon Q, Onda, Schlösser (från 1993), Comap M30x1,5, Tour & Andersson (från 1999), IVAR, Strawa (från 2003 ny hållare), Taco (för Alpha-drivning från 2005), Emmeti, Caleffi-fördelare Serie 670, Bianchi 4-vägsventil, Nereus hörnventil DN Termiskt ställdon för aktivering av värmeventiler för en reglering av enskilda rum. --Kompatibel med ventiladaptersystemet och med föregångarens anslutningsledning. --Statusvisning öppnad eller stängd. --First Open-funktion för enkelt montage och idrifttagning. --Strömlöst stängd. Tekniska data Driftspänning: AC/DC 24 V Driftseffekt: ca 1 W Ventilslag: 4 mm Omgivningstemperatur: 0 C till 60 C Ställkraft: 100 N IP-klass: IP 54 Anslutningsledning --Tvärsnitt: 2 x 0,75 mm² --Längd: 1 m Yttermått i mm B 58 H 58 D 45 Leveransen innehåller --Ventiladapter VA 80 för följande hörnventiler ingår i leveransinnehållet. Heimeier, MNG (från 1998), Oventrop M30x1,5 (från 1997), Oventrop Cocon Q, Onda, Schlösser (från 1993), Comap M30x1,5, Tour & Andersson (från 1999), IVAR, Strawa (från 2003 ny hållare), Taco (för Alpha-drivning från 2005), Emmeti, Caleffi-fördelare Serie 670, Bianchi 4-vägsventil, Nereus hörnventil DN 10.

14 14 Kommunikation tillbehör / Audiosystem Kommunikationsteknik tillbehör Audiosystem Universell blindplatta för täckplatta till montagering Modular Jack med textfält och 30 vinklat utlopp Insats dockningsstation cremevit blank kritvit blank antracit alufärg C Nödvändigt tillbehör Tillb. Apple 30Pin Dockningsstation D 15 Tillb. Apple Light. Dockningsstation D 15 Tillb. USB Mikro-B Dockningsstation D 15 Blindplatta Dockningsstation D 15 --Dockningsstationen är avsedd för uppspelning av musik via RDSradion eller en stereoanläggning och batteriladdningen för Smartphone-mobiler och MP3-spelare. --Apparatelektroniken är kompakt placerad i en infälld insats och kan därför installeras i en enda apparatdosa, t.ex. i kombination med RDS-radion. --Installationen behöer dock inte ske i en täckram för kombinationer. Även en förskjuten positionering är möjlig. --Anslutningen till RDS-radion för musikspelningen sker via AUX-utgången. --Det integrerade Bluetooth-gränssnittet används till anslutningen av externa mobila apparater (Smartphone, surfplatta, MP3- spelare) för musikspelningen. --Via motsvarande tillbehör kan dockningsstationen användas som universell laddare för olika Smartphone-mobiler och MP3- spelare. Detta gör det möjligt att spela musik under laddningen. --Det är enkelt att byta tillbehören och därför kan dockningsstationen användas till Smartphone-mobiler med olika laddgränssnitt. --Dockningsstationen kan också användas enbart som laddningsstation. Tekniska data Märkspänning: AC 230 V, 50 bis 60 Hz Maximal laddström: 1000 ma Laddningsspänning: DC 5 V Standby: < 0,3 W Ledningslängd AUXanslutning: max. 3 m Antal Bluetooth-anslutningar: max. 8 Omgivningstemperatur: -5 C till +45 C

15 Audiosystem 15 Tillbehör Apple 30-pin för insats dockningsstation Tillbehör USB Mikro-B för insats dockningsstation cremevit blank kritvit blank kritvit matt antracit alufärg Svart glas-design C Nödvändigt tillbehör Dockningsstation D Kan endast användas tillsammans med insats dockningsstation. --Passar till följande Apple-produkter: ipod touch (2G 4G), ipod nano (3G 6G) och iphone (3G 4S) --ipod touch, ipod nano och iphone är registrerade varumärken för Apple Computer Inc. Tillbehör Apple Lightning för insats dockningsstation cremevit blank kritvit blank kritvit matt antracit alufärg Svart glas-design C Nödvändigt tillbehör Dockningsstation D Kan endast användas tillsammans med insats dockningsstation. --Passar Smartphones och MP3-spelare med USB-mikro-Banslutning. --Det breda kontaktområdet finns på väggsidan. USB Mikro-Banslutningens placering varierar beroende på tillverkare vilket innebär att den aktuella slutapparaten ev. ansluts "på avvikande sätt". Informera dig i förväg om hur din Smartphone/MP3-spelare ska anslutas. --Laddning av enet radio-fjärrkontroll Multi är möjlig. Blindplatta för insats dockningsstation cremevit blank kritvit blank kritvit matt antracit alufärg Svart glas-design C Nödvändigt tillbehör Dockningsstation D Kan endast användas tillsammans med insats dockningsstation. --Passar till följande Apple-produkter: ipod touch (version 5 och uppåt), ipod nano (version 7 och uppåt) och iphone (version 5 och uppåt) --ipod touch, ipod nano och iphone är registrerade varumärken för Apple Computer Inc. cremevit blank kritvit blank kritvit matt antracit alufärg Svart glas-design C Nödvändigt tillbehör Dockningsstation D Kan endast användas tillsammans med insats dockningsstation. --Blindplattan sätts in när enbart musikspelningen används via Bluetooth (utan laddfunktion).

16

17 Esprit 17 Gira Esprit Täckramar 18

18 18 Esprit Täckramar Täckramar Esprit N Nyhet. Täckramar Esprit N Nyhet. Täckramar Esprit Aluminium ljus guld 1-facks facks facks utan mellanbalk facks facks Aluminium eloxerad EV 2. Färgavvikelser är möjliga. Linoleum-Plywood ljusgrå 1-facks facks facks utan mellanbalk facks facks Naturprodukt. Färgavvikelser är möjliga. N Nyhet. Täckramar Esprit N Nyhet. Täckramar Esprit Rostfritt 1-facks facks facks utan mellanbalk facks facks Borstat rostfritt. Linoleum-Plywood blå 1-facks facks facks utan mellanbalk facks facks Naturprodukt. Färgavvikelser är möjliga. N Nyhet. Täckramar Esprit N Nyhet. Täckramar Esprit Linoleum-Multiplex antracit 1-facks facks facks utan mellanbalk facks facks Linoleum-Plywood ljusbrun 1-facks facks facks utan mellanbalk facks facks Naturprodukt. Färgavvikelser är möjliga. --Naturprodukt. Färgavvikelser är möjliga.

19 Täckramar Esprit 19 N Nyhet. Täckramar Esprit Linoleum-Plywood mörkbrun 1-facks facks facks utan mellanbalk facks facks Naturprodukt. Färgavvikelser är möjliga. N Nyhet. Täckramar Esprit Linoleum-Plywood röd 1-facks facks facks utan mellanbalk facks facks Naturprodukt. Färgavvikelser är möjliga.

20

21 Automatisk ljusstyrning Automatisk ljusstyrning Sensotec Ergaenzung_SE_2015.indb :08:27

22 22 Automatisk ljusstyrning Sensotec Sensotec Detekteringen använder sig av dopplereffekten och kan jämföras med hastighetsmätningar i trafiken. Detekteringen kan även ske genom icke skärmande material. På så sätt räcker det med en enda Sensotec för t. ex. offentliga toaletter. --Beröringsfri tillkoppling förhindrar smuts. Därmed kontaminerar användaren inte rörelsevakten med virus eller bakterier. --Detekteringen i när- och fjärrområdet är avhängig av objektets reflektionsyta, hastighet och typ (människa, djur, föremål, o.s.v.). --Metallramar inverkar på övervakningsområdet. --Utvidgning av registreringsområdet med biapparater. --Biapparaterna manövreras med en installationsknapp. --Behöver en IR-fjärrkontroll för idrifttagning och för att ställa in olika funktioner. --Separat luxvärde och tidsfördröjning kan ställas in (teachfunktion). --Fjärrövervakningens känslighet kan ställas in. --Montering i djup apparatdosa. --Uppfyller bestämmelserna i VDI / VDE 6008 blad 3. Tekniska data Spänningsförsörjning: AC 230/240 V~ Nätfrekvens: 50/60 Hz Omgivningstemperatur: 0 C till 50 C Monteringshöjd: 1,10 m Övervakningsområde --Närområde: ca 5 cm --Fjärrområde: ca 6 x 4 m Ljusstyrka: 10 till 1000 lx Tidsfördröjning: 1 s till 60 min Anslutning skruvklämma --Entråds: 1,5 till 2,5 mm² --Fintråds utan ledarändhylsa: 1,5 till 2,5 mm² N Nyhet. Kan levereras fr.o.m. 02/2015. Sensotec Tekniska data Anslutningsförmåga --Glödlampor: 4 till 300 W --LED-lampor: typ. 4 till 60 W N Nyhet. Kan levereras fr.o.m. 02/2015. Sensotec LED, utan fjärrkontroll cremevit blank kritvit blank kritvit matt antracit alufärg , med fjärrkontroll cremevit blank kritvit blank kritvit matt antracit alufärg C Alternativt tillbehör Fjärrkontroll Sensotec D 22 --Sensotec LED är en aktiv rörelsevakt. Den registrerar temperaturoberoende rörelser i registreringsområdet och tänder LED-orienteringsbelysningen, beroende på omgivningens ljusstyrka. --Rörelser i närområdet tänder t.ex. rumsbelysningen. --LED-orienteringsbelysningens inkopplingsljusstyrka kan ställas in. Tekniska data Anslutningsförmåga --Glödlampor: 400 W --LED-lampor: 100 W, utan fjärrkontroll cremevit blank kritvit blank kritvit matt antracit alufärg , med fjärrkontroll cremevit blank kritvit blank kritvit matt antracit alufärg C Alternativt tillbehör Fjärrkontroll Sensotec D 22 --Sensotec är en aktiv rörelsevakt. Den registrerar temperaturoberoende rörelser i registreringsområdet och tänder rumsbelysningen, beroende på omgivningens ljusstyrka. --Rörelser i närområdet tänder rumsbelysningen odimrad. --Rumsbelysningens inkopplingsljusstyrka inställningsbar vid fjärregistering. N Nyhet. Kan levereras fr.o.m. 02/2015. IR-fjärrkontroll för Sensotec och Sensotec LED C Alternativt tillbehör Sensotec utan fjärrmanövrer D 22 Sensotec LED u. fjärrmanövr D 22 --Infraröd-fjärrkontroll för manuell manövrering och inställning av KNX närvarodetektorn Komfort.

23 Porttelefon 23 Porttelefon Svarsapparater Video utanpåliggande 24 Styrmodul 25

24 24 Porttelefon Svarsapparater Video utanpåliggande Svarsapparater Video utanpåliggande Svarsapparat Video utanpåliggande --Om extra spänningsförsörjning används kan upp till 28 svarsapparat Video utanpåliggande användas parallellt. --Svarsapparaten Video utanpåliggande identifierar automatiskt om en extra spänningsförsörjning är ansluten. Det behövs ingen brygga mellan extra spänningsförsörjningen och bussen. --Färgdisplay med LED-bakgrundsbelysning. --OSD-funktion, d. v.s. textinläggning i displayen för visning av status och menystyrning. --Kapacitiva manöverknappar med integrerade lysdioder för statusvisning: knapparna manövreras med en lätt beröring. --Inkopplingsbar portöppnarautomatik: när funktionen är inkopplad aktiveras portlåset automatiskt när portregister-anropsknappen har tryckts in. --Automatisk svarsfunktion: möjligt att tala eller höra direkt i ett rum efter internanrop. --Avgiftsfri intern kommunikation med upp till tio andra svarsapparater. Manöverknapparna på svarsapparat Video utanpåliggande styr följande funktioner: --Manuell till- och frånkoppling av TFT-färgdisplayen. --Kameraomkoppling riktat val av anslutna färgkameror. I displayen visar texten vilken kamera som för tillfället är inkopplad. --Koppling av ljus och andra funktioner i förbindelse med kopplingsaktorn eller den infällda kopplingsaktorn. --Adressering av portöppnaren. --Till- och frånkoppling av ringsignal. --Svarsfunktion. --Aktivering av genomsläppsfunktionen. --Volyminställning av ringsignal och talvolym. Funktioner i slutkundens meny: --Internanrop, kopplingsåtgärd, ringsignalmelodi, ljusstyrka, färgmättnad, kontrast, displayens inkopplingstid, språk (21 språk finns), knapptoner, portöppnarautomatik (efter frigivning av installatör), automatisk svarsfunktion (efter frigivning av installatör). Extra funktioner i installatörens meny: --Inställning huvud-/bidisplay, frekvensinställning, terminalbestämning för ledning, versionsvisning, fabriksinställning, display till eller från, LED-belysning till eller från, tilldela anropsknappar, tilldela internanrop, frige portöppnarautomatiken och automatisk svarsfunktion. cremevit blank kritvit blank / kritvit matt / antracit / alufärg / E22 rostfritt (lackerat) / kritvit blank / Gira F100 kritvit blank / Montage utan täckram eller med 2facktäckram utan mellanbalk ur strömställarprogrammen, F100 eller E22. Tekniska data Spänningsförsörjning: DC 26 V ± 2 V (med 2-trådsbuss) Anslutningar --2-trådsbuss: 2 x skruvklämma --Våningsanropsknapp: 2 x skruvklämma --Extraförsörjning: 2 x skruvklämma Yttermått i mm --Svarsapparat Video utanpåliggande: B 55 H 127 D 21 --Svarsapparat Video utanpåliggande Plus: B 55 H 127 D 21

25 Svarsapparater Video utanpåliggande / Styrmodul Porttelefon 25 N Nyhet. Svarsapparat Video utanpåliggande Plus Styrmodul PTS-repeater cremevit blank kritvit blank kritvit matt antracit alufärg E22 rostfritt (lackerat) kritvit blank Gira F100 kritvit blank Kortfack för SD-minneskort. --SD-minneskort. Nya ytterligare funktioner i slutkundsmenyn: --Internt bildminne (efter installatörsfrigivning) för upp till 48 bilder. Manuell överföring från internt till externt bildminne (SD-minneskort). Radera bildminne manuellt. Utlösa manuell utlösning. Döpa om kopplingsåtgärder och internanrop. Ändring av datum/tid. Nya ytterligare funktioner i installatörsmenyn: --Frigivning av internt bildminne. Inställning av bildintervallet och upptagningshastigheten. Ställa in datum/tid. SD-minneskortets egenskaper: --Katalog för tio ringtoner, därav fem fritt konfigurerbara i WAVE-formatet. Katalog för externt bildminne (max. 200 bilder). Tekniska data SD-minneskort --Format: FAT32 --Bildminne: max. 200 bilder --Ringsignalmelodier: 10, därav 5 fritt valbar (WAVEformat) --Montage utan täckram eller med 2-fackstäckram utan mellanbalk ur strömställarprogrammen, F100 eller E22. Norm Aktiva komponenter för utvidgning av en Gira porttelefonanläggning med audio- och videofunktion. --Räckviddsförlängning och ökning av antalet deltagare genom användning av ytterligare styrmoduler. --Förstärkning av porttelefonsystemets audio- och datasignaler i båda riktningarna. Repeaterläge --Kopplar ihop två linjesegment, för att fördubbla antalet deltagare i en video- eller audio-porttelefonanläggning och ledningsräckvidden. --Viktigt: Det krävs en extra styrmodul till försörjningen av det andra linjesegmentet. Flersamtalsläge --I flersamtalsläget delas hela anläggningen upp i flera linjer (en huvudlinje, upp till fem sidolinjer) som kopplas ihop via PTSrepeatern. --Varje linje försörjs av en egen styrmodul. --I flersamtalsläget får upp till fem PTS-repeatrar användas i en anläggning. Tekniska data Spänningsförsörjning: via 2-trådsbuss Anslutningar --2-trådsbuss IN: 2 x klämma --2-trådsbuss OUT: 2 x klämma Minneskort: microsd-kort (SDHC) till max. 32 GB Omgivningstemperatur: -5 C till +45 C Yttermått: 2 moduler --Databackup PTS-repeaterns konfiguration kan sparas på ett microsd-kort. --Idrifttagning Det går även att ta PTS-repeatern i drift utan microsd-kort. Leveransen innehåller --Det ingår inte i leveransinnehållet. Leveransen innehåller --SD-minneskortet ingår i leveransinnehållet.

26

27 Powerline Communication System 27 Gira Powerline Communication System Powerline Communication 28

28 28 Powerline Communication System Powerline Communication Powerline Communication WLAN-adapter HomePlug AV WLAN-adapter HomePlug AV med Powerline-teknologi enligt HomePlug AV-standarden. --För anslutning till ett eluttag. Förser Powerline-nätverket med WLAN-funktion. --Powerline-teknologin gör det möjligt att skapa ett nätverk via 230 V-elnätet med dataöverföringshastigheter på upp till 500 Mbit/s. --Perfekt för höga krav som t.ex. HDTV-streaming (eng. för högupplöst tv), internettelefoni och snabbt Internet. --Apparater med WLAN-funktion som t.ex. datorer, laptops, surfplattor, Smartphone-mobiler, tv-apparater och andra multimediaapparater kan kopplas ihop. --Maximal datasäkerhet i Powerline-nätet tack vare inbyggd kraftfull 128 bitars AES-kryptering. --WLAN-nätet kan bl.a. skyddas med WEP, WPA/WPA2. --Vid användning av flera WLAN-adapter HomePlug AV synkroniseras WLAN-inställningarna automatiskt. --Idrifttagningen och parningen av två apparater görs enkelt med Gira HomePlug assistenten eller per knapptryck. Tekniska data Märkspänning: 230 V AC, 50 Hz Märkström: max. 0,1 A Effektförbrukning --Maximal: 5,0 W --Typiskt: 4,4 W --Standby: 1,0 W Överföringshastighet --Powerline: max. 500 Mbit/sek. --WLAN: max. 150 Mbit/sek. Datasäkerhet --Powerline: 128 Bit AES-kodning --WLAN: WPS, WPE, WPA/WPA2 (leveransskick) Räckvidd: max. 300 m Anslutning nätverk: Ethernet RJ45 Omgivningstemperatur: 0 C till +40 C Yttermått i mm --Kapsling: B 70 H 70 D 76 --Ethernet-specifikation: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, Auto MDI/X, IEEE b, g, n, IEEE 802.1p, HomePlug AV --WLAN-standard: IEE a, b, g, n och i

29 Gira KNX-system 29 Gira KNX-system Tryckknappsbusskopplare utanpåliggande 30 Vippsatser för Touchsensor 3 31 Systemapparater 34 Dimra 34 Värme, klimat, ventilation 35 Sensorer 36

30 30 Gira KNX-system Tryckknappsbussomkopplare kapslad utanpåliggande Tryckknappsbusskopplare kapslad utanpåliggande N Nyhet. Kan levereras fr.o.m. 11/2014. KNX Tryckknappsbusskopplare utanpåliggande kapslad 1-knapps tvåpunktsbetjäning Tryckknappsbusskopplaren är gränssnittet KNX-systemet och användaren. Knappfunktion --Koppla, dimra, markis, värdegivare 1 byte och scenbiapparat. --Funktion Koppla: Parametrerbara kommandon för knapptryckning och -släppning (TILL, FRÅN, OMKOPPLING, ingen reaktion). --Funktion dimra: Parametrerbara kommandon för knapptryckning och -släppning (Ljusare-TILL, Mörkare-FRÅN, Ljusare resp. Mörkare-OMKOPPLING, Ljusare-OMKOPPLING, Mörkare- OMKOPPLING, ingen reaktion). --Funktion Markis: Parametrerbara kommandon för knapptryckning (UPP, NED, ingen reaktion). --Funktion Värdegivare 1 byte: Funktionssättet kan konfigureras. --Funktion Scenbiapparat: Funktionssättet kan konfigureras (med eller utan minnesfunktion vid långsam knapptryckning). Tekniska data Anslutning KNX: Anslutnings- och vidarekopplingsklämma Skyddsklass: III Omgivningstemperatur: -25 C till +55 C Relativ fuktighet: 5 till 93 % (ingen kondensering) N Nyhet. Kan levereras fr.o.m. 11/2014. KNX Tryckknappsbusskopplare utanpåliggande kapslad 1-knapps enpunktsbetjäning grå Vid 2-punktsbetjäning (rakt stående vippa) kan vippan manövreras från två sidor (t.ex. uppifrån/underifrån). --Tryckknappsbusskopplare med kapslat utanpåliggande system (IP 44). --Status-LED:s funktioner: Röd LED kan användas valfritt för orienteringsbelysning, aktiveringsindikering eller statusvisning. --Användningskoncept för vippans eller tryckknappens funktion kan ställas in. Vippfunktion --Koppla, dimra och markis. --Kommando vid vippaktivering kan parametreras upptill och nertill (TILL, FRÅN, OMKOPPLING, ingen reaktion). --Kommando vid vippaktivering kan parametreras upptill och nertill (Ljusare-TILL, Mörkare-FRÅN, Ljusare/Mörkare- OMKOPPLING, Ljusare-OMKOPPLING, Mörkare-OMKOPPLING, ingen reaktion). --Kommando vid vippaktivering kan parametreras (vippa uppe: UPP / vippa nere: NER, vippa uppe: NER / vippa nere: UPP). Tekniska data Kapslingsklass: IP 44 Leveransen innehåller --KNX anslutnings- och vidarekopplingsklämma ingår i leveransinnehållet. grå Vid enpunktsbetjäning (vinklad vippa) kan vippan endast manövreras från en sida (underifrån). --Tryckknappsbusskopplare med kapslat utanpåliggande system (IP 44). --Status-LED:s funktioner: Röd LED kan användas valfritt för orienteringsbelysning, aktiveringsindikering eller statusvisning. Tekniska data Kapslingsklass: IP 44 Leveransen innehåller --KNX anslutnings- och vidarekopplingsklämma ingår i leveransinnehållet. N Nyhet. Kan levereras fr.o.m. 11/2014. KNX Tryckknappsbusskopplare utanpåliggande kapslad 2-knapps enpunktsbetjäning grå Vid enpunktsbetjäning (vinklad vippa) kan vippan endast manövreras från en sida (underifrån). --Tryckknappsbusskopplare med kapslat utanpåliggande system (IP 44). Tekniska data Kapslingsklass: IP 44 Leveransen innehåller --KNX anslutnings- och vidarekopplingsklämma ingår i leveransinnehållet.

31 Tryckknappsbussomkopplare kapslad utanpåliggande / Vippsatser Gira KNX-system 31 N Nyhet. Kan levereras fr.o.m. 11/2014. KNX Tryckknappsbusskopplare utanpåliggande kapslad 2-knapps tvåpunktsbetjäning Vippsatser för Touchsensor 3 --Vippsatser som kan märkas kan förses med en individuell text. Beställningen görs via den grossist som anges vid beställningen av vipporna. Vippsats 1-knapps grå Vid 2-punktsbetjäning (rakt stående vippa) kan vippan manövreras från två sidor (t.ex. uppifrån/underifrån). --Tryckknappsbusskopplare med kapslat utanpåliggande system (IP 44). --Användningskoncept för vippans eller tryckknappens funktion kan ställas in. Vippfunktion --Koppla, dimra och markis. --Kommando vid vippaktivering kan parametreras upptill och nertill (TILL, FRÅN, OMKOPPLING, ingen reaktion). --Kommando vid vippaktivering kan parametreras upptill och nertill (Ljusare-TILL, Mörkare-FRÅN, Ljusare/Mörkare- OMKOPPLING, Ljusare-OMKOPPLING, Mörkare-OMKOPPLING, ingen reaktion). --Kommando vid vippaktivering kan parametreras (vippa uppe: UPP / vippa nere: NER, vippa uppe: NER / vippa nere: UPP). cremevit blank kritvit blank kritvit matt antracit alufärg Vippsats 2-knapps (1+1) Tekniska data Kapslingsklass: IP 44 Leveransen innehåller --KNX anslutnings- och vidarekopplingsklämma ingår i leveransinnehållet. cremevit blank kritvit blank kritvit matt antracit alufärg Vippsats 3-knapps cremevit blank kritvit blank kritvit matt antracit alufärg

32 32 Gira KNX-system Vippsatser Vippsats 4-knapps (1+3) Vippsats 5-knapps Plus (2+3) cremevit blank kritvit blank kritvit matt antracit alufärg cremevit blank kritvit blank kritvit matt antracit alufärg Vippsats 6-knapps (3+3) Vippsats 1-knapps, kan märkas cremevit blank kritvit blank kritvit matt antracit alufärg Vippsats 2-knapps Plus cremevit blank kritvit blank kritvit matt antracit alufärg Professionell textning med Gira textservice com. --Vippsatser som kan märkas kan förses med en individuell text. Beställningen görs via den grossist som anges vid beställningen av vipporna. Vippsats 2-knapps (1+1), kan märkas cremevit blank kritvit blank kritvit matt antracit alufärg cremevit blank kritvit blank kritvit matt antracit alufärg Professionell textning med Gira textservice com. --Vippsatser som kan märkas kan förses med en individuell text. Beställningen görs via den grossist som anges vid beställningen av vipporna.

33 Vippsatser Gira KNX-system 33 Vippsats 3-knapps, kan märkas --Professionell textning med Gira textservice com. --Vippsatser som kan märkas kan förses med en individuell text. Beställningen görs via den grossist som anges vid beställningen av vipporna. cremevit blank kritvit blank kritvit matt antracit alufärg Professionell textning med Gira textservice com. --Vippsatser som kan märkas kan förses med en individuell text. Beställningen görs via den grossist som anges vid beställningen av vipporna. Vippsats 4-knapps (1+3), kan märkas Vippsats 2-knapps Plus, kan märkas cremevit blank kritvit blank kritvit matt antracit alufärg Professionell textning med Gira textservice com. --Vippsatser som kan märkas kan förses med en individuell text. Beställningen görs via den grossist som anges vid beställningen av vipporna. Vippsats 5-knapps Plus (2+3), kan märkas cremevit blank kritvit blank kritvit matt antracit alufärg Professionell textning med Gira textservice com. --Vippsatser som kan märkas kan förses med en individuell text. Beställningen görs via den grossist som anges vid beställningen av vipporna. Vippsats 6-knapps (3+3), kan märkas cremevit blank kritvit blank kritvit matt antracit alufärg Professionell textning med Gira textservice com. --Vippsatser som kan märkas kan förses med en individuell text. Beställningen görs via den grossist som anges vid beställningen av vipporna. cremevit blank kritvit blank kritvit matt antracit alufärg

34 34 Gira KNX-system Systemapparater / Dimra Systemapparater Dimra N Nyhet. Gira Logic Module N Nyhet. KNX DALI Gateway Plus Många funktioner tack vare modulbibliotek med 35 logikmoduler (t.ex. matematiska grundfunktioner, solståndsstyrd rulljalusi- och markisstyrning, temperaturreglering, skiljeväggsstyrning, trappuppgångsljus, slumpgenerator). --Konfigurerbara logikmoduler (t.ex. antal ingångar kan väljas fritt). --Funktionsutökning och -uppdatering i form av uppdateringar av inbyggt program och programvara. --Importfunktion för KNX-projekt för generering av datapunkter. --Upp till 150 datapunkter kan användas i ett projekt. --Enkel parametrering av kopplingstider och scener: upp till 10 kopplingstider för 20 datapunkter vardera upp till 20 scensatser med 10 scener vardera för 20 datapunkter. --Optimerad idrifttagning: Snabba projektändringar eller -uppdateringar kan genomföras under pågående drift utan att apparaten måste startas om. --Idrifttagning: Fysikalisk adress och applikation parametreras med KNXidrifttagningsprogrammet ETS, version och uppåt. Den fortsatta projekteringen görs med Gira projektassistent. Gira projektassistent --Enkel och intuitiv användning med Drag-and-Drop. --Hittar automatiskt Gira Logic Module i IP-nätverket. --Undo/Redo-funktion med ändringsspårning. --Automatisk lagringsfunktion. --Drift med flera bildskärmar. --Komfortabel projekthantering: Det går att skapa och hantera flera projekt (för varje projekt behövs en egen Logic Module). Export-/importfunktion för extern backup eller projektutbyte. --Grafisk logikeditor. --Komfortabel hantering av logikblad: Logikblad kan flyttas, döpas om och förses med uppslagsord projektövergripande. --Simuleringsfunktion för att kontrollera den skapade logiken. --Apparatmallar möjliggör projektering utan apparat. --Gira projektassistent kan laddas ned gratis i Gira-downloadområdet. Tekniska data Märkspänning: 24 till 30 V DC IP-kommunikation: Ethernet 10/100 BaseT (10/100 Mbit/s) Protokoll som stöds: DHCP, AutoIP, TCP/IP, UDP/IP Anslutningar --IP: 2 x RJ45-honkontakter --KNX: Anslutnings- och vidarekopplingsklämma Omgivningstemperatur: 0 C till +45 C Yttermått: 2 moduler --Försörjs med extern 24 V DC. Norm plus DALI Gateway Plus utgör gränssnittet mellan en KNX-installation och en digital DALI-belysningsanläggning. --Styrning av max. 64 DALI-apparater som individuell styrning, gruppstyrning i max. 32 grupper eller centralstyrning med broadcasttelegram. --Manuell manövrering av apparaterna även oberoende av bussen (kan även användas på byggarbetsplatser med broadcaststyrning). --Energisparfunktion: Bortkoppling av matningsspänningen till DALI-apparaterna i avstängt läge (med en extra KNXkopplingsaktor) ljusscener. --Grupperna kan integreras i ljusscenerna. --Effektstyrning av max. 16 sekvenser i 1 till 500 cykler (eller oändligt) kan konfigureras. --Svarsmeddelanden om DALI-felstatus eller -kortslutning samt meddelande om matningsspänningsavbrott. --Aktiv eller passiv (objekt kan läsas av) cyklisk meddelandefunktion. --Samlingsmeddelande för alla kopplingstillstånd. --Svarsmeddelanden kan fördröjas till efter att busspänningen har återkommit. --Koppling och luxvärde: svarsmeddelandefunktioner som är aktiva (vid ändring eller cykliskt sändande på bussen) eller passiva (objekt kan läsas). --Ljusstyrkeområdet kan ställas in. --Till- och frånkoppling som är skonsam för lamporna. --Parametrerbart dimringsbeteende. --Tidsfunktioner (till- och frånkopplingsfördröjning, utökad trappuppgångsfunktion förvarningsfunktion enligt DIN eller reducerad permanent belysning). --Spärrfunktion eller alternativ tvångslägesfunktion kan parametreras för varje grupp. Vid spärrfunktion kan belysningsgrupper fås att blinka. --Avläsning av DALI-deltagarnas tillstånd via KNX. --Drifttidsmätare som framåt-/bakåträknare med gränsvärdesutvärdering. --Online- eller offline-projektering av DALI-deltagarna med ETS-Plugin. --Det går att byta ut en enskild, defekt DALI-deltagare under pågående drift utan ETS. --Passar för drift i nödbelysningsanläggningar. --Adressering och övervakning av DALInödbelysningsanläggningar som försörjs med ett batteri eller centralt. --DALI-nödljusomvandlare stöds enligt EN (nödbelysningslampor som drivs med ett batteri och har DALI-gränssnitt): funktionstest, test under kontinuerlig användning, begränsat test under kontinuerlig användning, batteristatusförfrågan.
