1 Miljörapport 2015 Gärstad avfallsanläggning exkl.gärstadverket LINKÖPING

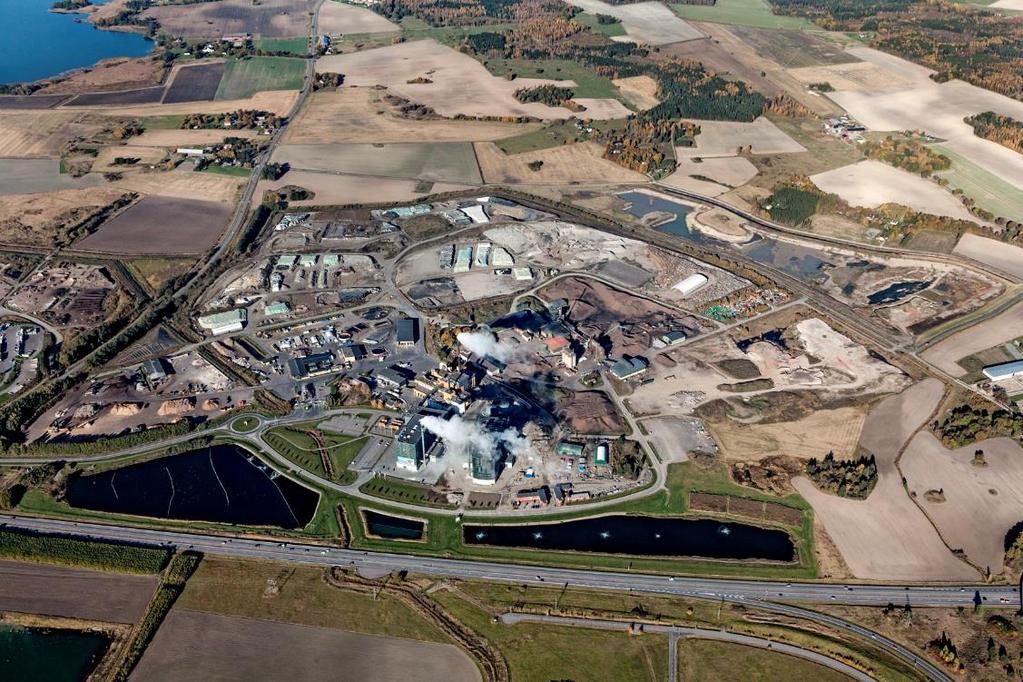

2 Miljörapport Gärstad avfallsanläggning flygbilder Flygbilder över anläggningen Gärstad avfallsanläggning okt 2015, från söder. Foto: Bergslagsbild Gärstad avfallsanläggning okt 2015, från norr. Foto: Bergslagsbild

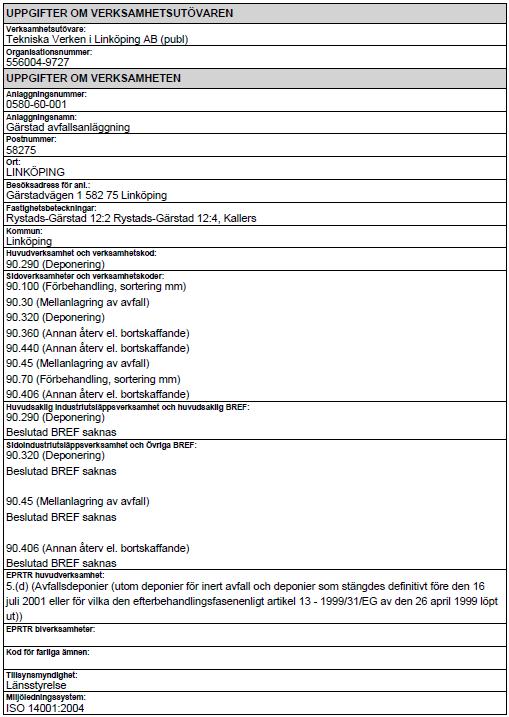

3 Miljörapport Gärstad avfallsanläggning grunddel Miljörapport Gärstad avfallsanläggning grunddel Utdrag från SMP:

4 Miljörapport Gärstad avfallsanläggning grunddel

5 Miljörapport Gärstad avfallsanläggning textdel 5 Miljörapport Gärstad avfallsanläggning textdel INNEHÅLLSFÖRTECKNING Miljörapport Gärstad avfallsanläggning - flygbilder 2 Miljörapport Gärstad avfallsanläggning - grunddel 3 Miljörapport Gärstad avfallsanläggning - textdel 5 1 Verksamhetsbeskrivning Organisationens uppbyggnad Lokalisering Verksamhetsbeskrivning Delområde A Delområde A I Delområde A II Delområde B Delområde C Delområde D Delområde E Delområde F Reningsutrustning Rening av lakvatten Styrning av lakvatten Verksamhetssystem Risker och rutiner för undersökning av risker Rutiner för fortlöpande miljöförbättrande arbete 14 2 Tillstånd och beslut Miljödomstolens beslut med villkor Miljööverdomstolens beslut Gällande föreskrifter och beslut Kontrollprogram 21 3 Miljöberättelse Huvudsaklig miljöpåverkan Driftförhållanden och förändringar i driften Mellanlagret för farligt avfall Farligt avfall från egen verksamhet Regional reningsanläggning för flytande industriavfall (Rengärd) _ Sluttäckt deponicell för RGR Invallning Mottagna mängder avfall Bränslehantering Mellanlagring av avfall Metallhaltigt avfall Oljeskadad jord Lakvattenhantering Beaktande av miljöbalkens hänsynsregler Rapportering av händelser och störningar Redovisning enligt 4 10, i NFS 2006:9 27

6 Miljörapport Gärstad avfallsanläggning textdel Återanvändning av restprodukter Utsläppskontroll och utsläpp Sammanfattning av utförda mätningar och undersökningar Lakvatten Ytvatten Grundvatten Besiktningar 32 4 Underskrift 33 Bilagor: 1. Gällande myndighetsbeslut 2. Mottagna mängder avfall 3. Vattennivåer i deponin 4. Kontrollprogrammets provtagningspunkter 5. Resultat lakvattenprovtagning 6. Resultat ytvattenprovtagning 7. Resultat grundvattenprovtagning 8. Behandlingsanläggning för flytande industriavfall (Rengärd) uppföljning av provtagning samt behandlade avfallsmängder 9. Farligt avfall slutligt omhändertagande 10. Emissionsdeklaration 11. Redovisning av genomförda åtgärder enligt prövotidsredovisning

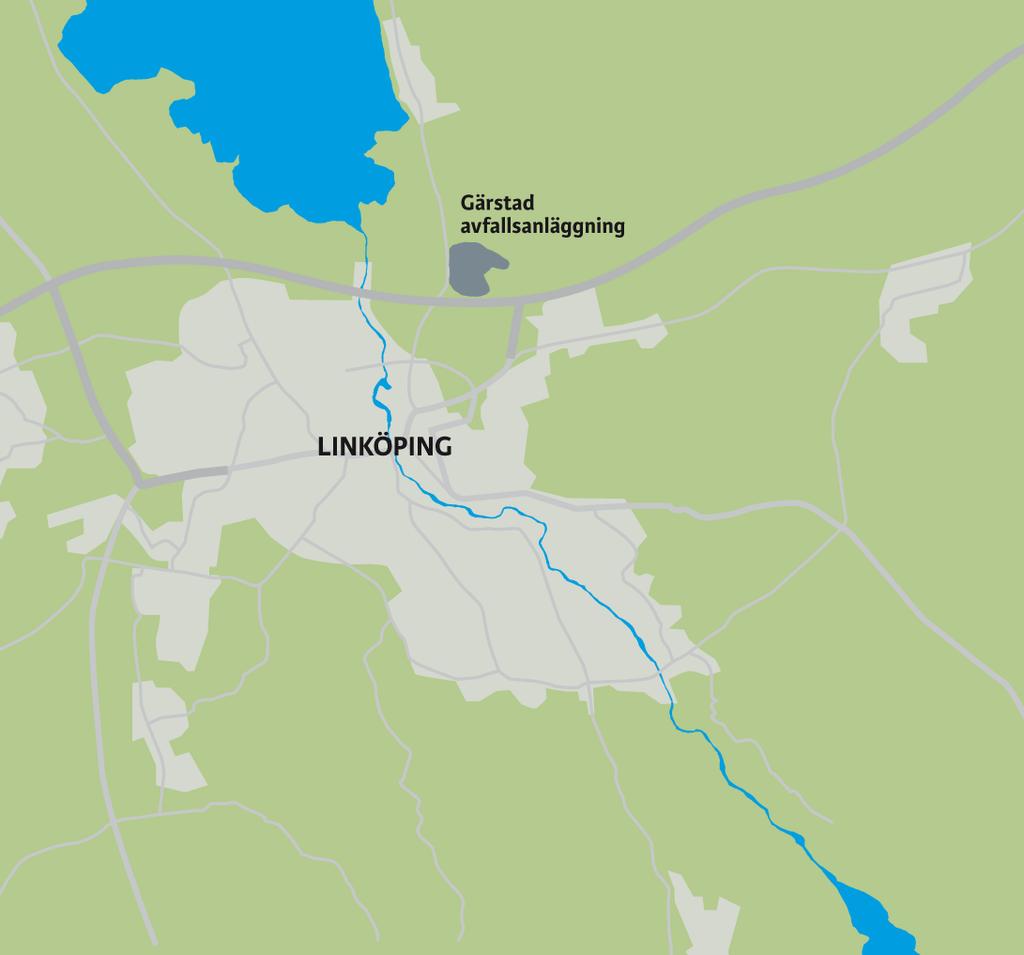

7 Miljörapport Gärstad avfallsanläggning textdel 7 1 Verksamhetsbeskrivning Uppgifterna i denna rapport rör Gärstad avfallsanläggning exkl. Gärstadverket, nedan kallat Gärstad avfallsanläggning. Benämningen Gärstad avfallsupplag eller Gärstad deponi kan förekomma. 1.1 Organisationens uppbyggnad Vi på Tekniska verken är en del av cirka privat- och företagskunders vardag. Varje timma, dag och natt, året runt, erbjuder vi produkter och tjänster som gör livet enklare. Vi levererar bland annat el, belysning, vatten, fjärrvärm e, fjärrkyla, hantering av avfall, bred band, biogas och effektiva energilösningar. Vår vision är att tillsammans med våra kunder bygga världens mest resurseffektiva region - och vi är på rätt väg. Tekniska verken ägs av Linköpings kommun, företaget har cirka 900 med arbetare och omsätter omkring 5 md kr. 1.2 Lokalisering Gärstad avfallsanläggning är belägen inom fastigheten Rystads - Gärstad 12:4, ca 3 km nordost om Linköpings centrum, se Figur 1.1 ned an. I den närmaste omgivningen finns Saint-Gobain Byggprod ukter AB (Leca) samt en återvinningscentral och Gärstadverket som ägs och drivs av Tekniska verken. E4:an passerar strax söder om området. Figur 1.1 Lokalisering av Gärstad avfallsanläggning.

8 Miljörapport Gärstad avfallsanläggning textdel Verksamhetsbeskrivning Gärstad avfallsanläggning består av sex delområden, med bokstavsbenämningar A-F. Delområdena utgörs av gropar som uppstått i samband med leruttag av Leca. Verksam heter som bed rivs inom anläggningen är m ottagning, behand ling, u tsortering, mellanlagring, långtid slagring och deponering av avfall. Även andra bränslen hanteras inom området. I Figur 1.2 nedan visas en karta över anläggningen med beteckning av de olika delområdena. Figur 1.2 Översikt över Gärstad avfallsanläggning. Nedan beskrivs verksamheten på respektive delområde. Några huvudpunkter i verksamheten: Verksamheten är miljöcertifierad enligt ISO 14001:2004 och sedan 2010 också certifierad för kvalitet och arbetsmiljö enligt ISO 9001:2008 resp OHSAS 18001:2007. Allt avfall som förs in för behandling på anläggningen vägs in vid den kontroll- och vågstation som finns vid infarten. Industriavfall sorteras maskinellt. Icke brännbara fraktioner återanvänds och återvinns i så stor utsträckning som möjligt. Mellanlagring sker av utsorterade avfallsfraktioner, träbränslen för energiproduktion, farligt avfall från hushåll och företag samt av metallhaltigt avfall och metallhydroxidslam från främst ytbehandlingsind ustrin. Vissa fraktioner av träbränslen, främst bark, behandlas genom sållning. I en träkvarn krossas återvinningsträ och sållningsresten från barksorteringen. Detta blir sed an bränsle i kraftvärmeverket (KV1). Behandling av oljeskadad jord avvecklades under 2015.

9 Miljörapport Gärstad avfallsanläggning textdel 9 I en indunstningsanläggning behandlas flytande industriavfall. Deponering sker i princip endast av icke brännbart avfall som inte kan återanvänd as eller återvinnas samt viss slagg och askor från förbränning Delområde A0 Tidigare verksamhet Industriavfall och motsvarande avfall samt till viss del även hushållsavfall deponerades upp till tidigare marknivå. Delar av A 0 kan tidigare även ha använts av Leca som deponi för restprodukter. Nuvarande verksamhet Den östra delen av delområdet A 0 är idag avsatt till ind ustriverksamhet på särskild tomt (ägs av Linköpings kommun). Söderut sträcker sig A 0 in under Lecas lageryta för lecakulor. Här sker lagring av sorterad bottenslagg från avfallsförbränning (slaggrus) och här finns en lagringshall för im p regnerat virke. Mellanlagring av avfall inför förbränning sker i viss omfattning och utgjordes 2015 huvudsakligen av impregnerat virke. Behandlingen av oljeförorenade massor upphörde under året och de sista behandlingslimporna med färdigbehandlade massor bröts under sommaren. Mellanlagret av färdigbehandlade massor flyttades under året till A I för att ge mer p lats åt slagghanteringen. En d elm ängd av m assorna använd es till bottenkonstruktionen på E-området Delområde AI Tidigare verksamhet Industriavfall och motsvarande avfall samt till viss del även hushållsavfall deponerades upp till tidigare marknivå inom hela A I. Ovan marknivå har huvud sakligen olika restprodukter från fastbränsleeldning deponerats. Latrin och mindre mängder organiskt avfall deponerades tidigare i gropar inom detta område. Nuvarande verksamhet En stor del av A I utnyttjas för mellanlagring och d eponering av främst restprod ukter från fastbränsleeld ning. Slaggen från Gärstadverket sorteras här för återvinning av skrot och metaller, för att sed an nyttjas som konstruktionsmaterial på och utanför deponin. Mindre mängder organiskt avfall deponeras en ligt dispens från tillsynsmyndigheten i gropar inom detta område. På ytan som frigjordes när aska togs ut till bottenskonstruktionen på E-området anlades en lagringscell för avfallsbränslen Delområde AII Tidigare verksamhet Delområde A II användes för d eponering av industriavfall och motsvarande avfall upp till tid igare marknivå. Ovan marknivå har huvud sakligen olika restprodukter från fastbränsleeld ning deponerats.

10 Miljörapport Gärstad avfallsanläggning textdel 10 Här finns en särskild deponicell för rökgasreningsrest (RGR) från Gärstadverket. Denna avslutades och täcktes under 2004 med en slam/ askbland ning som tätskikt och uppföljning av täckningens funktion pågår. Nuvarande verksamhet Ovan tidigare marknivå är A II idag avsett för mellanlagring och viss deponering av främ st restp rod u kter från fastbränsleeld ning m en också and ra restavfallsfraktioner. Restprodukter från de olika förbränningsanläggningarna deponeras, om möjligt separerade från varandra för att rena och oblandade restprodukter skall finnas tillgängliga vid behov inom olika använd n ingsområden. Deponering sker mot ytterslänten, som håller på att justeras för att få en lutning som överensstämmer med modellen för slututformningen av deponin. Under 2015 har balat avfall lagrats på delar av området Delområde B Tidigare verksamhet H är d ep onerad es slagg från d en gam la avfallsförbränningsanläggningen (föregångaren till Gärstadverket). Området utnyttjades även för deponering a v olika typer av specialavfall, t.ex. slakteriavfall. På senare tid användes B-området för lagring av behand lat och obehandlat träbränsle och brännbart industriavfall. Träbränslekvarnen flyttades 1994 från B-området till C-området. Långtidslagrat metallhyd roxidavfall överfördes under 2004 till slutdeponi i anslutning till område C. På om råd et fanns fram till m aj 2010 en återvinningscentral. Gärstad återvinningscentral finns nu i direkt anslutning till anläggningen, väster om Ekängsvägen. Nuvarande verksamhet Inom B-området sker id ag ingen deponering. Stora delar av området är hårdgjort med asfalt. Här finns också d riftkontoret för Gärstad avfallsanläggning. I områdets östra del finns en förbehandlingsanläggning där sådant avfall, som har egenskaper som gör dem olämpliga att direktförbränna vid Gärstadverket, tas emot och bland as med andra avfallsslag till en lämplig bränslemix. Anläggningen byggdes ut under 2010 och har fem mottagningsfickor för både ickefarligt och farligt avfall. En mellanlagringsstation för farligt avfall från hushåll och företag finns här liksom behand lingsanläggningen för flytand e ind u striavfall (Rengärd). I Rengärd behandlas vattnet med indunstningsteknik alternativt våtkemi beroende på förorening i vattnet. I anslu tning till Rengärd finns avvattningsfickor för slam från m ottagningsbassängerna. Avvattningsfickorna är fortfarand e i bru k m en använd s i begränsad omfattning då slammet istället körs till förbehandlingen för att sed an eldas på Gärstadverket. Vatten från avvattningsfickorna leds till lakvattnet via oljeavskiljare. I anslu tning till m ellanlagret för farligt avfall finns en sp olhall för ford on som använd s inom avfallsanläggningen. Vattnet från spolhallen leds till lakvattnet via en oljeavskiljare.

11 Miljörapport Gärstad avfallsanläggning textdel 11 På områdets norra del sker u ppställning av tomma containrar och viss rangering av containerbilar. Här finns också en öppen avvattningsanläggning för flytande icke farligt avfall d är också urspolning av vissa avfallstransporter sker Delområde C Tidigare verksamhet Här har ind ustriavfall och motsvarande avfall deponerats upp till tid igare marknivå. I om råd ets norra d el finns en d ep onicell för m etallhaltigt avfall. Dep oneringen upphörde 2009 och cellen täcktes tillfälligt inför kommande sluttäckning. Sättningarna följs på deponicellen för att avgöra när sluttäckningen kan ske. Nuvarande verksamhet Nästan hela området är hårdgjort och utnyttjas för behandling och lagring av träbränsle och balat avfall. Här finns också barksorteringsanläggning och en träkvarn, som lades i malpåse under Transp orter m ed osorterat ind u striavfall d irigeras till sorteringsp lattan inom C - området. Avfallet sorteras i huvudfraktionerna brännbart, träbränsle, metall samt deponirest. På området finns ett tak som kan nyttjas för avfall som behöver lagras väderskyddat. På sorteringsplattan görs regelbundet stickprovskontroller på inkommande avfall till förbränningen i Gärstad verket Delområde D Tidigare verksamhet D-området användes tidigare av Leca som kyldamm för vatten från rökgastvätt (scrubber). Deponering påbörjades här Upp till omgivande marknivå har ind u striavfall och ickefarligt slam från d agvattenbru nnar, fettavskiljare m m d ep o- nerats här. Nuvarande verksamhet Dep onering av ind u stri- och verksam hetsavfall. Mellanlagring sker här av oljeskadad jord inför extern behandling och metallhaltigt avfall i tält inför deponering. Balat hushållsavfall och ind ustriavfall mellanlagras inom området. Lagring sker också i lagringsceller där avfall lagras kompakterat inför kommande eld ningssäsong. Centralt på området finns också en större yta d är mixning av avfall inför förbränning sker Delområde E Tidigare verksamhet Område E var fram till 2014 vattenfyllt och utnyttjades t.o.m av Leca som kyld amm för vatten från rökgastvätt. Nuvarande verksamhet

12 Miljörapport Gärstad avfallsanläggning textdel 12 Våren 2014 tömdes vattnet ur och uppbyggnad av bottenkonstruktion påbörjades. Hela konstruktionen är byggd med olika askmaterial och under 2015 har konstruktionsarbetet fortsatt. Vid årsskiftet återstod bara ett mindre delområde i sydvästra hörnet, där också ett bräddningsmagasin för avrinnande ytvatten anlagts. Den färdigställd a ytan nyttjas som lageryta för avfallsbränslen. Hårdgöring av ytskiktet med s k ECA-teknik utfördes på ett delområd e under hösten Delområde F Tidigare verksamhet Delområde F utnyttjades tidigare för deponering av industriavfall och motsvarande avfall. Nuvarande verksamhet Inom F-området deponeras asbest inom ett definierat område samt industriavfall och restprodukter från fastbränsleeldning. En deponicell för farligt avfall finns på området. Deponicellen användes under en tid för deponering av rökgasreningsrest (RGR) från Gärstadverket, men detta avfall skickas sed an ett antal år för externt omhändertagande. Sedan 2009 deponeras slam från vattenreningen på Gärstadverket samt metallhaltigt avfall på deponicellen. Metallhaltigt avfall deponerades fram till 2009 i deponicellen på C-området. F-området används också för lagring av avfallsbränslen inför förbränning. 1.4 Reningsutrustning Rening av lakvatten Lakvatten från avfallsanläggningen behandlas i en lokal behand lingsanläggning innan d et avled s till recip ient. Anläggningen består av två u tjäm ningsm agasin/ lakvattend ammar (varav det ena togs i drift 1997 och den andra under hösten 2006) med en total volym på ca m³, en översilningsyta (i drift sedan 2007), ett våtmarksområde på ca 2,1 ha (i drift sedan 1997) samt tillhörande styr - och reglerutrustning, se Figur 1.3. Översilningsytan är belägen i anslutning till det mindre östra lakvattend ammen och är utformad med huvudsyfte att stimulera nitrifikation, första steget i processen att rena lakvattnet från kväve.

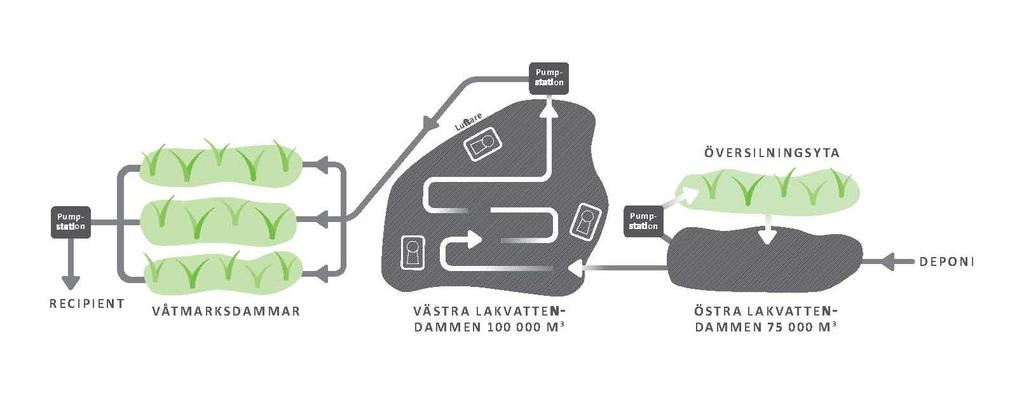

13 Miljörapport Gärstad avfallsanläggning textdel 13 Figur 1.3 Lakvattenreningssystemet vid Gärstad avfallsanläggning. I den östra dammen provades u nder 2009 och fram till hösten 2010 luftning men efter utvärdering togs luftaren bort. Sommaren 2014 uppstod svavelvätelukt från dammen och efter genomgång av olika möjliga åtgärder att komma tillrätta med problemet installerades fyra nya luftare i dammen i december Lukten försvann och orsaken till problemen har kunnat identifieras. I den västra lakvattendammen sker luftning av vattnet med hjälp av syresättningsmaskiner. Här finns också fyra styrskärmar -- den senaste monterad för att garantera vattnets uppehållstid. Under hösten vintern tätades östra kanten i västra lakvattendammen med plastspont för att täta det kommunikationsstråk med Mörtlösadiket som upptäckts. Med målet att förbättra kvävereningen installerades hösten 2013 ett reningssteg med bärarmaterial och luftare i den västra lakvattend ammen. Under 2014 utvärderades funktionen inom ett examensarbete vid Linköpings u niversitet och i slutsatserna från arbetet konstaterad es att kvävereningssteget fu ngerar m en a tt u tvecklingsmöjligheter finns. Driften har fortsatt utan förändringar i systemet under Total uppehållstid i d ammarna bedöms till ca ett år. Från d ammarna pumpas vattnet vidare till våtmarken som består av sammanlagt nio delytor, planterade med ett stort antal olika vattenväxter. Våtmarken är utformad för att möjliggöra denitrifikation, det andra steget i kvävereningsprocessen. I systemet renas lakvattnet främst från närsalter men också från metaller och organiska föreningar. I bilaga 5 visas en sammanställning av lakvattenprovtagningen Styrning av lakvatten Inom upplagsområdet finns flera pumpstationer som pumpar lakvatten till lakvattenreningssystemet. Startnivån i pumpstationerna är inställd så att vattennivån i deponin ska ligga under grundvattennivån i omgivningen och därigenom minim era risken för u tläckage. Ett övervakningssystem finns för bevakning och styrning av pumpar och nivåer i deponin och i reningssystemet. Lakvattennivåer i pumpgroparna på deponin redovisas i bilaga 3. Nivån i de två lakvattendammarna kan också varieras och om möjligt minskas flödet under vinterhalvåret för att ökas under sommarhalvåret d å de temperaturberoende kvävereningsprocesserna fungerar bättre. 1.5 Verksamhetssystem Hela verksamheten vid Tekniska verken med dotterbolag är numera certifierad enligt ISO 14001:2004. Und er 2015 har systemet reviderats löpande genom en intern och en extern revisioner. Den externa revisionen utfördes av Lloyd s Register LRQA. Verksam hetssystem et p å Tekniska verken är även certifierat enligt standard för kvalitet (ISO 9001:2008) och arbetsmiljö (OHSAS 18001:2007) Risker och rutiner för undersökning av risker En riskvärd ering för hela verksam heten vid Gärstad avfallsanläggning u tförs enligt rutin i verksamhetssystemet görs för Gärstad avfallsanläggning vart tredje år. Senaste riskvärderingen gjordes i januari Verksamheten vid Rengärd liksom vid mellanlagret för farligt avfall genomgår egna riskvärderingar och vid båda anläggningarna genomförd es en riskvärdering under Dessutom genomförs riktade riskanalyser för enskilda moment eller processer såsom t ex lyftanordningar, transporter och bränslehantering.

14 Miljörapport Gärstad avfallsanläggning textdel Rutiner för fortlöpande miljöförbättrande arbete I enlighet med vårt certifierade verksamhetssystem pågår kontinuerligt arbete med miljöförbättrande arbete. I samband med budgetarbete upprättas mål- och förbättringsprogram inför nästkommande år. Målen beskrivs i en handlingsplan som stäms av kvartalsvis och utvärderas vid årets slut. Under 2015 antog verksamheten 9 verksamhetsmål för Gärstad avfallsanläggning. Vid händelser som avviker från upprättade rutiner ifylls avvikelseblankett -- digitalt eller på papper - enligt upprättad rutin. Anmäld a avvikelser följs upp och åtgärd as på ett ur miljösynpunkt fördelaktigt sätt.

15 Miljörapport Gärstad avfallsanläggning textdel 15 2 Tillstånd och beslut Tekniska verken erhöll 10 ju ni 2008 tillstånd för verksam het vid Gärstad Avfallsanläggning exkl. Gärstadverket från Miljödomstolen (Mål M ). Delar av domen överklagades till Miljööverdomstolen där dom föll 27 november För prövotider rörande brandsäkerhet resp vattenrening erhölls avslutande domar 22 juni 2010 resp 2 maj Miljödomstolens beslut med villkor Miljöd omstolen lämnar Tekniska verken i Linköping AB tillstånd till miljöfarlig verksamhet enligt miljöbalken att på Gärstad avfallsanläggning inom fastigheterna Rystad s-gärstad 12:4, Kallerstad 1:13, Kallerstad 1:7, Kallerstad 1:62, Rystad s- Gärstad 12:2 och Kallerstad 1:51 i Linköpings kommun, A. Årligen deponera maximalt ton icke-farligt avfall på deponi för icke-farligt avfall, ton farligt avfall på deponi för farligt avfall, ton förorenade jord ar och massor på deponi för såväl farligt som icke-farligt avfall. B. Årligen mellanlagra/ lagra maximalt ton avfall för energiutvinning, ton verksamhetsavfall som inte ska utnyttjas för energiutvinning, ton förbränningsaska, ton farligt avfall i form av tryckimpregnerat trä, elektrisk och elektroniskt avfall samt övrigt utsorterat farligt avfall ton förorenade jord ar och massor, ton flytande avfall (farligt och icke-farligt). C. Årligen behandla ton icke-farligt avfall, ton förbränningsaska, ton farligt avfall, ton förorenade jord ar och massor genom biologisk behandling, jordtvätt, termisk behandling, stabilisering och solidifiering, ton flytande avfall (farligt och icke-farligt). D. Kompostera annat material än förorenad e jord ar och massor. E. Driva återvinningscentral för mottagning av källsorterat avfall. F. Up p arbeta och m ellanlagra inert avfall och avfall för konstru ktions- och slu t- täckningsänd amål. Avfallsflöden kopplat till tillståndet framgår av bilaga 2. Nedan en sammanställning av villkoren i tillståndet med kommentarer: VILLKOR AVSEENDE KOMMENTAR Nr 1 Verksamheten -- inbegripet åtgärder för att begränsa skador eller olägenheter för människors hälsa eller miljö -- ska bedrivas i huvudsak på det sätt som bolaget angett eller åtagit sig i målet om inte annat framgår av denna dom eller gällande förordning eller föreskrifter. Tekniska verken har för avsikt att bedriva verksamheten i enlighet med villkoret.

16 Miljörapport Gärstad avfallsanläggning textdel 16 VILLKOR AVSEENDE KOMMENTAR Nr 2 Nr 3 Nr 4 Nr 5 Nr 6 Nr 7 I deponin för icke-farligt avfall får endast avfallstyperna ej brännbart bygg- och industriavfall, förbränningsaskor samt utsorterad deponirest och asbest deponeras. Efter tillsynsmyndighetens godkännande får dock även andra avfallstyper deponeras under förutsättning att dessa bedöms ha egenskaper som är likvärdiga med de nyss nämnda avfallstyperna. I deponin för farligt avfall får endast avfallstyperna metallhaltigt avfall i huvudsak i form av metallhydroxidslam, rökgasreningsrester från avfallsförbränning, förorenade jordar och rester från behandling av förorenade massor deponeras. Enligt MöD-beslut ändrad till: I deponin för farligt avfall får deponering ske endast av avfallstyperna metallhaltigt avfall i huvudsak i form av metallhydroxidslam, rökgasreningsrester från förbränning, uppgrävda massor och rester från behandling av uppgrävda massor deponeras. Avfall som ska behandlas eller förbrännas får inte mellanlagras under längre tid än tre år. Avfall som ska deponeras får inte mellanlagras längre tid än ett år. Området ska vara inhägnat i sådan omfattning att otillbörligt tillträde förhindras. Infarter ska vara försedda med låsbara grindar. Följande mängder farligt avfall får samtidigt lagras/mellanlagras på anläggningen; ton förorenade jordar, ton flytande avfall, ton impregnerat virke samt 100 ton elektriskt och elektroniskt avfall. Enligt MMD-beslut ändrad till: Följande mängder farligt avfall får samtidigt Deponering sker enligt villkor. Under 2015 har metallhydroxidslam samt slam från kondensatreningen på Gärstadverket deponerats. Lagrat avfall som eld ades under 2015 hade lagrats kortare tid än tre år. Mellanlagring av avfall som ska deponeras sker av metallhaltigt avfall där tömning till deponi sker minst en gång årligen. I övrigt sker ingen mellanlagring av deponiavfall. Hela anläggningen är inhägnad med metallstaket. Grindar och infarter är antingen låsta eller övervakad e. Sed an återvinningscentralen flyttades ut från området har allmänheten inte längre tillträde och från 2011 sker också all personalparkering utanför området. Mellanlagret av impregnerat virke uppgick under 2015 som mest till ca ton. Enligt en undersökning som Tekniska verken gjorde 2012 utgörs bara ca 50% av det impregnerad e virket av fraktioner som klassas som farligt avfall. Samtid ig lagring av övriga avfallsslag underskred villkorade

17 Miljörapport Gärstad avfallsanläggning textdel 17 VILLKOR AVSEENDE KOMMENTAR Nr 8 Nr 9 Nr 10 Nr 11 Nr 12 Nr 13 lagras/mellanlagras på anläggningen; ton förorenade jordar, ton flytande avfall, ton okrossat och krossat impregnerat virke samt 100 ton elektriskt och elektroniskt avfall. Skriftliga instruktioner ska finnas dels för kontroll och klassificering av inkommande avfall, dels för deponering, mellanlagring och behandling av avfall. Sortering, lagring och mellanlagring av icke-farligt avfall -- med undantag för inert avfall -- som sker utomhus ska ske på hårdgjord yta med uppsamling av avrinnande vatten för eventuell behandling. Sortering, emballering, lagring och mellanlagring av farligt avfall ska ske på beständig, hårdgjord yta under tak eller på därmed likvärdigt sätt. Vitvaror och ej flisat impregnerat virke får dock mellanlagras på deponiområdet utan tak. Kemiska produkter och flytande farligt avfall, med undantag för sådant avfall som lagras i bassänger inför behandling i Rengärd, ska förvaras på en yta som är beständig mot det som förvaras där, invallad och nederbördsskyddad. Invallningar ska dimensioneras så att de rymmer största behållarens volym plus minst 10 % av övrig lagrad volym. Inför behandling av varje nytt slag av förorenat material (med avseende på föroreningsinnehåll) och innan ett behandlingsförfarande tillämpas för första gången ska föroreningsinnehåll, behandlingsteknik, skyddsåtgärder, kriterier för det färdigbehandlade materialet och energianvändning redovisas till tillsynsmyndigheten senast sex veckor i förväg. Gäller saken utnyttjande av anläggning för termisk behandling av förorenade massor ska också en spridningsberäkning redovisas om inte tillsynsmyndigheten beslutar annat. För utsläpp till luft från den termiska behandlingen av förorenade massor ska gälla krav motsvarande N aturvårdsverkets före- mängder. Lagerkapaciteten för flytand e farligt avfall u nd erstiger ton och elavfall körs ut efter avrop och uppgick som mest till ca 50 ton. Instru ktioner rörand e m ottagning, behandling, mellanlagring och deponering av avfall finns i Tv:s certifierad e verksam hetssystem. All sortering och mellanlagring av ickefarligt avfall sker på underlag som utgörs av asfalt, packad aska och/ eller grus/ asfaltkross. Avrinnande vatten samlas upp och behandlas i d et lokala lakvattensystemet. Lagring av flisat impregnerat virke sker under ett tak på A 0 - området. Taket togs i drift under Övrig hantering enligt villkor. Mellanlagring av farligt avfall sker under tak. Golvet är av betong och fu ngerar som invallning. Avrinning saknas. Brunnar utanför taket är kopplade till lakvattnet. Tättingar finns vid ev läckage. Lagringscisterner för kemikalier har invallningar som uppfyller kraven. Under 2015 har ingen ny behandlingsteknik tagits i bruk eller nya material tagits in för behandling. Den biologiska behandlingen av oljeförorenade massor har avvecklats. Term isk behand ling av förorenade massor har ej skett under 2015.

18 Miljörapport Gärstad avfallsanläggning textdel 18 VILLKOR AVSEENDE KOMMENTAR skrifter (N FS 2002:28) om avfallsförbränning. Nr 14 Nr 15 Nr 16 Biologisk behandling och mellanlagring inför behandling av massor som förorenats med olja eller andra kolväten ska pågå under minst ett halvår inkl en sommarperiod och tills halten opolära kolväten understiger mg/kg TS. Under de två första månaderna av processen ska behandlingen ske slutet med avledning av luften till ett biofilter eller annan från miljöskyddssynpunkt motsvarande teknik. Lakvatten, liksom annat vatten som förorenats av verksamheten, ska samlas upp och behandlas. Det vatten som släpps ut i Kalllerstaddiket får som riktvärde 1 inte innehålla högre halter eller som gränsvärde 2 högre mängder föroreningar än vad som framgår av tabellen nedan. Ämne halt månadsmedelvärde årsmängd (kg) P-tot 0,5 mg/l 130 BOD7 10 mg/l TOC 50 mg/l AS 5 µg/l 1,3 Pb 5 µg/l 1,3 Cd 1,0 µg/l 0,25 Cu 20 µg/l 5,3 Cr 20 µg/l 5,3 Hg 0,3 µg/l 0,08 Ni 25 µg/l 6,5 Zn 50 µg/l 13 Lakvatten eller processvatten som innehåller föroreningar i en mer koncentrerad form eller innehåller föroreningar som inte är lämpade för behandling i systemet för Behandlingen av oljeförorenade massor sker i slutna kompostlimpor under hela behandlingsperioden. Limporna ventileras m ekaniskt och ventilationslu f- ten renas i kolfilter. Behandlingsperioden uppgår till ca ett år eller längre beroende på behand lingsresultatet. Representativ provtagning och analys sker från alla limpor innan behandlingen avslutas. Behandling av oljeförorenade massor upphörde under De sista limporna bröts under sommaren, ingen ny behandling påbörjades. Villkoren klaras under 2015 förutom arsenikhalten i mars. Samtliga arsenikhalter förutom januari och mars ligger und er detektionsgräns. Noteras bör att under 2015 var arsenikhalterna redan före behand ling und er villkorade halter. Sammanställning av halter och mängder kopplat till villkoret redovisas i bilaga 5. Pilotförsök med filterrening av avrinnand e vatten från RGRcellen utfördes under Resultaten visade på en god av- 1 Med riktvärde menas ett värde som om det överskrids, innebär en skyldighet för tillståndshavaren att vidta åtgärder så att värdet kan hållas. 2 Med gränsvärde menas ett värde som inte får överskridas.

19 Miljörapport Gärstad avfallsanläggning textdel 19 VILLKOR AVSEENDE KOMMENTAR Nr 17 Nr 18 Nr 19 Nr 20 lakvattenrening ska i största möjliga utsträckning samlas upp och renas separat för att sedan ledas direkt till recipient eller till lakvattendammen. För direktutsläpp skall föroreningsnivåerna understiga de som angivits i villkor 15. Buller från verksamheten, inkluderat buller från arbetsmaskiner, ska begränsas så att det inte ger upphov till högre ekvivalent ljudnivå utomhus vid bostäder än 50 db (A) vardagar (kl 07-18) 45 db (A) kvällstid (kl 18-22) samt lör-, sönoch helgdag kl db (A) nattetid (kl 22-07). Den momentana ljudnivån vid bostäder får nattetid (kl 22-07) inte överstiga 55 db (A). Jordmassor som även efter behandling är att betrakta som farligt avfall får inte användas som sättningsutjämnande material, vallbyggnadsmaterial eller som mellan- eller sluttäckning av deponi. Deponins slutliga höjd får inte överstiga +32 m (lokalt höjdsystem). Höjningen av deponin får endast ske i en takt som inte begränsar möjligheten att utnyttja omgivande lerfyndigheter. Å terkommande samråd ska därvid ske med AB Svensk Leca. Innan arbeten med bottenkonstruktioner och sluttäckningar inleds ska bolaget till tillsynsmyndigheten minst sex månader i förväg inge en plan innehållande teknisk beskrivning, materialval, beräkningar på perkolation, redovisning av system för kvalitets- och utförandekontroll. Enligt MöD-beslut ändrad till: Innan arbeten med bottenkonstruktioner och sluttäckningar inleds ska bolaget till tillsynsmyndigheten minst sex månader innan arbetet inleds eller vid den senare tidpunkt som tillsynsmyndigheten bestämmer inge en skiljning av bly -- vilket var målet - men samtidigt har blyhalterna sjunkit kraftigt sed an p rovtagningarna inled d es. Tekniska verken bedömer att behov av filterrening av vattnet inte längre föreligger. En utvärdering av olika delflöden från avfallsanläggningen genomfördes vinter 2014/ Enligt studien fungerar systemet väl och något överhängande behov av att förbehandla delflöden föreligger inte. Verksam heterna vid anläggningen sker huvud sakligen bakom insynsvallar och rid åer, vilka också d ämpar ljudet. Någon bullermätning har inte utförts under året, men tid igare m ätningar visar att bu llernivåerna ligger under villkorad e värden. I dagsläget uppstår inte denna typ av massor på anläggningen. Tekniska verken har regelbu n- den dialog med Leca rörande d enna och and ra frågeställningar. Någon sluttäckning har inte utförts under Anm älan om bottenkonstru ktion på E-området inlämnad i febru ari Beslu t från Länsstyrelsen i juli 2012 och feb 2014, se bilaga 1. Bottenkonstru ktionen enligt anmälan färdigställdes till hälften u nd er 2014 och resterande del under Mindre justeringsarbeten återstår.

20 Miljörapport Gärstad avfallsanläggning textdel 20 VILLKOR AVSEENDE KOMMENTAR plan innehållande teknisk beskrivning, materialval, beräkningar på perkolation, redovisning av system för kvalitets- och utförandekontroll. Nr 21 Nr 22 Deponin ska vid sluttäckningen utformas så att den är skyddad mot erosion vid översvämning av Roxen. Aktuellt kontrollprogram med angivande av mätmetod, mätfrekvens och utvärderingsmetod ska finnas. Runt hela deponin finns en invallning med vallkrön som är minst 85 cm över högsta kända nivån som uppmätts i Roxen. Uppdaterat kontrollprogram för Gärstad avfallsanläggning godkänd es av Länsstyrelsen I domslut från Miljödomstolen avslutades prövotiden enligt punkt U3 i domen från 2008 och följande ytterligare villkor till tillståndet föreskrevs: Nr 23 På anläggningen får högst ton brännbart avfall lagras samtidigt. Av denna mängd får maximalt ton utgöras av hushållsavfall och annat blandat avfall med inslag av organiskt material och hög fukthalt. Sådant avfall ska lagras balat eller med en annan ur brand- eller annan miljösynpunkt minst likvärdig metod. Lagret av brännbart avfall uppgick under 2015 som mest till ca ton, varav ca ton i cellager. Balat hushållsavfall utgjord e som mest ca ton. Nr 24 Nr 25 Nr 26 Bolaget ska upprätta och följa en dokumenterad plan för lagring av brännbart avfall. Planen ska syfta till att minimera risken för självuppvärmning och självantändning, detektera och begränsa spridning av brand och möjliggöra en effektiv släckinsats. Planen ska upprättas utgående från de rekommendationer som anges i tabell 4, Utredning av brandsäkerhet för Gärstad avfallsanläggning, SP rapport, daterad samt i samråd med Räddningstjänsten. Planen ska redovisas till tillsynsmyndigheten senast sex månader efter att denna deldom vunnit laga kraft (domen vann laga kraft ). Brandsläckningsutrustning, saneringsmedel och saneringsutrustning samt släckmedel för brandbekämpning ska finnas tillgängliga på anläggningen. Bolaget ska i samråd med Räddningstjänsten upprätta en insatsplan med åtgärder för att bekämpa uppkommen brand, inklusive övningsverksamhet. Planen ska redovisas till tillsynsmyndigheten senast 12 månader efter det att denna deldom vunnit laga kraft (domen vann laga kraft ). Lagringsplan kommunicerad med Länsstyrelsen i januari Utrustning för detta finns på anläggningen. Insatsp lan inläm nad till Länsstyrelsen i juli 2011, uppd aterad sommaren 2012 efter anmälan om lagring av avfallsbränslen i kompakterade celler.

21 Miljörapport Gärstad avfallsanläggning textdel 21 VILLKOR AVSEENDE KOMMENTAR I domslut från Miljödomstolen avslutades prövotiden enligt punkt U1 och U2 i domen från 2008 och följande ytterligare villkor till tillståndet föreskrevs: Nr 27 Nr 28 Nr 29 Nr 30 Processvatten från Rengärd 1 och 2 samt Slamgärd ska efter förbehandling avledas för behandling i lakvattenanläggningen. Utsläppet av kväve, bestämt som totalkväve, från behandlingsanläggningen för lakvatten får, för tiden fram till och med 2013, uppgå till högst 13,0 ton per år, och för tiden därefter till högst 12,0 ton per kalenderår. Utsläppet av kväve, bestämt som ammoniumkväve, från behandlingsanläggningen för lakvatten får, för tiden från och med 2014, som månadsmedelvärde inte överstiga 45 mg/l under tiden april till och med december eller 55 mg/l under tiden januari till och med mars. Från samma tidpunkt får utsläppet av ammoniumkväve uppgå till högst 10,0 ton per kalenderår. De åtgärder bolaget har beskrivit i prövotidsredogörelsen ska vara genomförda och tagna i drift senast vid utgången av Processvattnet från Rengärd och Slamgärd leds efter behand ling till d et lokala lakvattenreningssystemet. Följs upp och redovisas i miljörapporten. Uppgick 2015 till drygt sju ton, se bilaga 5. Följs upp och redovisas i miljörapporten. Halterna klarade villkorade nivåer 2015 och mängden uppgick till 5,4 ton, se bilaga 5. Redovisning av genomförd a åtgärder presenteras i bilaga Miljööverdomstolens beslut Enligt Miljööverd om stolens (MöD) beslu t 27 novem ber 2009 änd ras lyd elsen i villkor 3 och 20 samt i provisoriska föreskriften P3 (prövotiden avslutad ). MöD ändrar också den ekonomiska säkerheten för Gärstad avfallsanläggning till 136 miljoner. 2.3 Gällande föreskrifter och beslut En sammanställning av anmälningsärenden och kompletterande beslut framgår av bilaga Kontrollprogram Up p d aterat kontrollp rogram för Gärstad avfallsanläggning god känd es av Länsstyrelsen

22 Miljörapport Gärstad avfallsanläggning textdel 22 3 Miljöberättelse 3.1 Huvudsaklig miljöpåverkan Verksamheten vid Gärstad avfallsanläggning ger huvudsakligen utsläpp till vatten i form av lakvatten och till luft i form av avgaser och d amm samt buller. Avfallsanläggningens fördelaktiga läge på tät undergrund innebär att kontrollen på det vatten som lämnar deponin är god. Risk för damning förekommer huvudsakligen sommartid och d å från askupplag och körvägar samt slaggsortering. Körvägarna vattnas och saltas regelbundet och vid d amningsrisk avbryts slaggsorteringen. 3.2 Driftförhållanden och förändringar i driften Mellanlagret för farligt avfall Hantering och lagring av farligt avfall som kan ge upphov till spill och läckage om emballage går sönder sker under tak. En översyn av brandsäkerheten påbörjades 2009 och brandsäkerhetshöjande åtgärder så som installation av brandväggar, brandlarm och rökdetektorer har genomförts. Ett sprinklersystem för brandbekämpning har också byggts och matningen sker från en pumpstation utanför mellanlagret. Und er 2013 förbättrad es skalskyd d och övervakningssystem för att m i- nimera risken för inbrott/ sabotage. Sammanställning av mängderna farligt avfall som hanterats under året redovisas i bilaga 2. I bilaga 9 finns uppgifter om slutligt omhänd ertagande av avfallet Farligt avfall från egen verksamhet Farligt avfall från egen verksamhet utgörs av ca 15 ton oljeavskiljaravfall, 2,8 ton sandfångsgrus, ca 350 liter spillolja och 25 kg oljefilter. Vidare har ca 200 kg oljeabsorbent använts under året för att ta hand om oljeläckage. Fordonsservice med oljebyte etc. utförs annars av externa verkstäder där avfallet också hanteras Regional reningsanläggning för flytande industriavfall (Rengärd) Reningsanläggningen Rengärd 1 och 2 bygger på indunstningsteknik och togs i drift 2000 resp Under 2009 kompletterades anläggningen med en våtkemisk reningsanläggning (Rengärd 3) för att kunna ta emot främst metallförorenade vatten. I Rengärd uppstår koncentrat vid indunstningen liksom slam och toppolja från mottagningsbassängerna. Totalt kördes ton avfall in till anläggningen Mängden avskilt slam och koncentrat uppgick till ca ton. Avfallet eldades i Gärstad verket. Övriga hanterad e avfallsm ängd er, kem ikalieförbru kning sam t resultat från provtagning redovisas i bilaga 8. Under 2012 avslutades prövotiden rörande behandlat vatten som lämnar anläggningen. Detta ska enligt villkor i beslu tet behand las i d et lokala lakvattenreningssystemet. Resultaten från vattenprovtagningen på utgående vatten redovisas i bilaga 8. Utred ningen om hanteringen av slam från m ottagningsfickorna p å Rengärd landade i att allt slam nu eldas i Gärstadverket och avvattningsytan för slam kommer

23 Miljörapport Gärstad avfallsanläggning textdel 23 att avvecklas. Uppföljning av Tekniska verkens åtaganden enligt prövotidsredovisningen redovisas i bilaga Sluttäckt deponicell för RGR En äldre deponicell för RGR sluttäcktes under Lysimetrar för kontroll av täckningens täthet finns installerade och avläsningar under visar att tätheten ligger kring 5 l/ m²*år. För en delyta som i forskningssyfte anlades utan dränskikt är läckaget under period en mellan 11 och 38 l/ m²*år med ett medel på 21 l/ m²*år. Täthetskravet på topptätningen på en deponi för farligt avfall är enligt deponeringsförordningen 5 l/ m²*år och på större delen av ytan klaras detta krav Invallning Gärstad avfallsanläggning ligger inom invallat område, d v s att området omges av vallar som ska förhindra översvämning vid högvatten i Roxen. Under förbättrades och höjdes vallarna runt Gärstad avfallsanläggning och Kallerstad EcoCenter (Gärstad väst) och vallkrönet ligger nu på +3 m lokal höjd, ca 85 cm över högsta känd a nivån i Roxen. Vallarna kontrolleras vartannat år enligt rutin i verksamhetssystemet Mottagna mängder avfall Mottagna och hanterade mängder avfall under 2015 framgår i sammandrag i Tabell 3.1 och i bilaga 2. Infartskontroll sker enligt ru tin i verksam hetssystem et. Ickefarligt och farligt avfall som körts u t från anläggningen för extern återvinning/ d estru ktion (ej bränslehantering till energianläggningarna) red ovisas i em issionsdeklarationen för anläggningen i SMP (Svenska Miljörapporteringsportalen) och bilaga 10. Tabell 3.1 Deponerade avfallsmängder vid Gärstad avfallsanläggning AVFALLSSLAG Ej brännbart avfall, huvudsakligen industri- & byggavfall DEPONERAD MÄNGD [TON] ÅTERVUNNET/MELLANLAGRAT [TON] Energiaskor Slam och annat avfall från vattenrening 50 Övrigt deponi Deponering av organiskt och brännbart avfall är inte längre tillåtet, men viss deponering sker - med stöd av dispens från Länsstyrelsen - för avfall som av olika orsaker inte kan omhändertas på annat sätt. Dispensen söks årligen och under 2015 deponerades mängder enligt Tabell 3.2.

24 Miljörapport Gärstad avfallsanläggning textdel 24 Tabell 3.2 Dispensgivna och deponerade mängder organiskt och brännbart avfall vid Gärstad avfallsanläggning AVFALLSSLAG Avfall med organiskt/ brännbart innehåll Vilda d jur MÄNGD I DISPENS [TON] DEPONERAD MÄNGD[TON] 250 <250 I den mån nedgrävning på plats ej är möjlig < Bränslehantering Återvu nnet trä och skogsavfall behand las och m ellanlagras p å Gärstad avfallsanläggning innan det eld as i träpannan på KV1 eller i Gärstadverket vid upp- och nedeldning samt vid driftstörningar. I bilaga 2 visas träförbrukningen samt övriga avfallsbränslen till KV1 och Gärstadverket. KV1 och Gärstadverket lämnar egna miljörapporter Mellanlagring av avfall Under året lagrades balat hushållsavfall och verksamhetsavfall både i löst lager och kompakterat i celler på deponiområdet. Vid utgången av 2014 uppgick lagret av avfallsbränsle till ton fördelat enligt; ton balat avfall, ton cellagrat inkl SLF(utsorterad brännbar rest från bilfragmentering), ton industriavfall löst lagrat, ton impregnerat virke, ton mix av olika fraktioner inför förbränning och ton plast/ gummi. Vid utgången av 2015 uppgick lagret av avfallsbränsle till ton fördelat enligt; ton på sorteringsplatta och i förbehandlingen, ton balat avfall, ton cellagrat inkl SLF(utsorterad brännbar rest från bilfragmentering), 0 ton ind u striavfall löst lagrat, ton im p regnerat virke, ton m ix av olika fraktioner inför förbränning och ton plast/ gummi. Avfallslagret uppgick under året som mest till totalt ca ton v.41. Utökad provtagning inledd es i lakvattenpumpstation i anslutning till cellagret innan lagret etablerades under Utvärderingen visar inte någon förändring i vattensammansättningen till följd av lagret Metallhaltigt avfall Mottagna mängder 2015 uppgick till 260 ton. Avfallet tas emot och lagras i ett väderskyddande tält och förs kampanjvis över till deponicell på F-området Oljeskadade massor Oljeskadade massor behandlas genom kontrollerad kompostering. Behandlingen pågår minst ett halvår, inklusive en sommarperiod, och tills halten understiger mg/ kg TS. Färdigbehandlad e massor använd s bl a som konstruktionsmaterial inom deponiområdet. Behandlingen av oljeskad ad e massor avvecklades sommaren 2015 d å de sista behandlingslimporna bröts.

25 Miljörapport Gärstad avfallsanläggning textdel Lakvattenhantering Renat lakvatten släpps sed an januari 2002 till Stångån via Kallerstaddiket. Villkor för utsläpp till recipient finns i aktuellt tillstånd. Pumpning från lakvattend amm till våtmark har skett u tan avbrott sedan våtmarken togs i bruk Under året pumpades ca m³ renat lakvatten från våtmarken till recipient. Lakvattenbehandlingen i d et lokala reningssystemet har i fungerat utan störningar under året. Halter av totalkväve, TOC och metaller är genomgående betyd ligt lägre ut från våtmark (efter reningssystemet) än i det obehandlade lakvattnet från deponin, se Tabell 3.3. Se också redovisning av utsläppta mängder i bilaga 5 och i kapitel 3.7 Utsläppskontroll och utsläpp. Tabell 3.3 Lakvattenrening 2015, årsmedelhalter [mg/l]. Haltvariationen under året framgår av diagram i bilaga 5. PARAMETER HALT UT FRÅN DEPONIN (LPU1215)* HALT EFTER LUFTNINGS- DAMMAR (LPU1218)** HALT EFTER VÅTMARK (LPU1217)** Totalkväve Ammoniumkväve Totalfosfor 1,2 0,45 0,14 TOC *Flödesproportionell provtagning **Medelhalter från stickprov Vattennivåer uppmätta i pumpgroparna på deponin samt uppmätta nivåer i omkringliggande diken framgår av bilaga 3. Lägre lakvattennivåer i deponin ger en tryckgradient in mot deponiområdet, vilket minimerar risken för utläckage av lakvatten. Reparation av pumpstationen på F-området under sommaren 2015 ledde till att nivåerna i delområdet under en period låg över nivån i Mörtlösadiket. Risken att lakvatten till följd av detta läckt ut bedöms som liten d å vattenrörelserna i marken i området är långsamma tack vare den täta lera som underlagrar deponin. Runt deponins ytterkanter ligger sedan några år en sammanhängande dränering, vilket ytterligare säkerställer att tryckgradienten in mot deponin upprätthålls. Dräneringen är ansluten till en egen pumpstation.

26 Miljörapport Gärstad avfallsanläggning textdel Beaktande av miljöbalkens hänsynsregler Tekniska verken har god kunskap om avfallshantering och deponering och dess m iljöp åverkan genom sin långa erfarenhet av d rift av avfallsbehand lingsanläggningar. Verksam heten vid Gärstad avfallsanläggning är sed an 1999 certifierat enligt miljöled ningsstandarden ISO 14001, vilket innebär krav på kontroll av miljöp åverkan genom ru tiner, instru ktioner och övervakning sam t ett system atiskt förbättringsarbete inom miljöområdet genom upprättande av övergripande och detaljerade miljömål. Miljömål, som finns för alla affärsområden inom Tekniska verken, och handlingsprogram för att nå målen uppd ateras och utvärderas årligen i samband med budgetprocessen. Genom m iljöled ningssystem ets ru tiner och instru ktioner tas hänsyn till Miljöbalkens hänsynsregler (ku nskap skravet, försiktighetskr avet, lokaliseringskravet, hu s- hållnings- och kretsloppskravet, produktvalkravet). Exempel på rutiner och instruktioner är Utvärdering av miljöaspekter och prioritering av mål Miljöbed ömning av projekt och förändringar i verksamheten Kemikalierutiner inklusive granskning av nya produkter Utbildning, medvetenhet och kompetens (inkl. kompetensplan) Avfallsrutiner Riskutvärdering Rutiner för övervakning, mätning, underhåll Exempel på åtgärder för att minska miljöpåverkan och förbrukning av resurser enligt Miljöbalkens hänsynsregler är arbetet med att få avsättning för askor som konstruktionsmaterial, som ersättning för jungfruligt grus och berg. Under 2015 har arbetet med deponibottenkonstruktionen på E-området fortsatt med askor som byggm aterial. Slaggru s har också körts till extern använd ning, främ st som slu t- täckningsmaterial på deponier. Inkommande avfall både till deponi och till förbränning kontrolleras regelbundet. Avfall till deponi skall vara karakteriserat enligt krav i NFS 2004:10 och varje lass kontrolleras vid m ottagning och tip p ning. För avfall till förbränning görs stickprovskontroller på inkommande avfall. Vid kontrollerna, som utförs av vår avfallskontrollant, kan felsorterat avfall id entifieras, vilket ger bättre kvalitet p å avfallet som går till förbränning och deponi. Hela verksamheten vid Gärstad avfallsanläggning har som grund syfte att miljöpåverkan från samhällets avfall ska minska genom ett riktigt omhändertagande. EU:s avfallshierarki genomsyrar verksamheten och deponering är sista alternativet när inga andra återvinnings- eller behand lingsmöjligheter finns. 3.4 Rapportering av händelser och störningar Händelser och störningar rapporteras enligt rutiner i verksamhetssystemet. Miljörelaterad händelse som inträffat under året är en brandincident som uppstod i löst lagrat avfall inom E-området. Branden kunde snabbt släckas med egna resurser.

27 Miljörapport Gärstad avfallsanläggning textdel Redovisning enligt 4 10, i NFS 2006:9 Redovisning av åtgärder enligt 4 punkt 10, i Naturvårdsverkets föreskrifter om miljörapport, NFS 2006:9. 4 NFS 2006:9 KOMMENTAR TVAB 10. En kommenterad sammanfattning Provtagning enligt kontrollprogrammet av resultaten av mätningar, beräkningar eller andra undersökningar bild av anläggningens påverkan på om- för Gärstad avfallsanläggning ger en som utförts under året för att bedöma givningen. Redovisas i text och bilagor. verksamhetens påverkan på miljön och människors hälsa. Där så är möjligt ska värden till följd av villkor redovisas i SMP:s emissionsd el. 16. Redovisning av de betydande åtgärder som vidtagits under året för att säkra drift och kontrollfunktioner samt för att förbättra skötsel och underhåll av tekniska installationer. 17. Redovisning av de betydande åtgärder som genomförts med anledning av eventuella driftstörningar, avbrott, olyckor eller liknand e händ elser som har inträffat under året och som medfört eller hade kunnat medföra olägenhet för miljön eller människors hälsa. 18. Redovisning av de betydande åtgärder som genomförts under året med syfte att minska verksamhetens förbrukning av råvaror och energi. 19. De kemiska produkter och biotekniska organismer som kan befaras medföra risker för miljön eller människors hälsa och som under året ersatts med såd ana som kan antas vara Övervakning av pumpar och nivåer sker sedan hösten 2014 i driftövervakningssystemet på Gärstadverket. Larm övervakas i realtid av p ersonal i kontrollrummet på Gärstadverket och åtgärdas utifrån behov och prioritet. Dessutom utförs okulära besiktningar några gånger/ månad. Tillsyn och underhåll görs av egen personal. Ett antal hastighetsbegränsand e åtgärder har vidtagits under året. För att ytterligare höja trafiksäkerheten har skyltningen på anläggningen gjorts om. Kontinuerligt pågår ett arbete att hitta lösningar för att omhänderta olika typer av avfall på Gärstad genom t ex förbränning, istället för att de skickas iväg till andra behandlingsföretag. Sedan 2014 eldas alla restprodukter från Rengärd på Gärstadverket. Under 2015 har askor och slagg använts till anläggnings- och konstru ktionsarbeten inom Gärstad avfallsanläggning men också utanför anläggningen och d å främst till olika deponikonstruktioner, se 3.6 Återanvändning av restprodukter. Detta minskar behovet av att använda jungfruliga material. Listan med kemikalier som använd s på företaget uppdateras ständigt av Tekniska verkens kemikaliehandläggare och genomgång görs regelbund et ute i verksamheten. Kemikalier som inte finns

28 Miljörapport Gärstad avfallsanläggning textdel 28 4 NFS 2006:9 KOMMENTAR TVAB mindre farliga. med på listan rensas bort och utbyte sker till mindre farliga. I verksamheten finns inga kemikalier som innehåller ingredienser som finns med på EU:s kandidatlista. 20. Redovisning av de betydande åtgärder som genomförts under året i syfte att minska volymen avfall från verksam heten och avfallets m iljöfarlighet. 21. Redovisning av de betydande åtgärder som genomförts under året med syfte att minska såd ana risker som kan ge upphov till olägenheter för miljön eller människors hälsa. Ej relevant. Regelbundna riskanalyser genomförs för olika delar av verksamheterna, se Risker och rutiner för undersökning av risker. Frågan om säkerhet har stort fokus och finns med som en stående punkt på personal- och arbetsmöten. 3.6 Återanvändning av restprodukter Tekniska verken arbetar aktivt för återanvänd ning av restp rod u kter från förbränning genom båd e eget arbete och genom branschorganen som t.ex. Svenska Energiaskor, Värmeforsk och Avfall Sverige. Slaggrus och andra askor används internt på deponin som konstruktionsmaterial för vallar, körytor etc. och ersätter då naturgrus. Under 2015 har totalt ca ton aska använts som konstruktionsmaterial, varav ton körts till externa ku nd er som konstru ktionsm aterial bl a till d ep o- nitäckning. Internt har m erp arten av askan använts till d ep onibottenkonstru ktionen på E-området, både som dränskikt och till övriga delar i konstruktionen. Utkörd a avfallsm ängd er till extern återvinning/ återanvänd ning red ovisas i em issionsdeklarationen i SMP. 3.7 Utsläppskontroll och utsläpp Analys av gru nd -, yt- och lakvatten sker enligt kontrollp rogram god känt av Länsstyrelsen Provtagningspunkterna finns utmärkta på karta i bilaga 4. Provtagning görs av kvalificerad personal enligt provtagningsrutiner och analys av vattenproverna utförs av ackrediterade laboratorier Sammanfattning av utförda mätningar och undersökningar Provtagningar har u tförts i lakvatten, gru nd - och ytvatten enligt gälland e kontrollprogram. Det lokala reningssystemet för lakvatten har god funktion och kan uppvisa en betyd ande föroreningsreduktion. Ytvattnet uppvisar resultat som ligger i nivå med tidigare års mätningar. Grundvattenprovtagningen uppvisar resultat i nivå med tidigare år utan trender som kan tyd a på påverkan av lakvatten Lakvatten

29 Miljörapport Gärstad avfallsanläggning textdel 29 En schematisk bild av lakvattenreningssystemets uppbyggnad finns i Figur 1.3 Lakvattenreningssystemet vid Gärstad avfallsanläggning. L1 är den provtagningspunkt som representerar lakvatten som går ut från deponiområdet. Ett flödesproportionellt samlingsprov per vecka tas ut, fryses och slås samman till kvartalssamlingsprov enligt kontrollprogrammet. Lakvatten som lämnar lakvattend ammarna provtas som stickprov varje månad och från våtm arken som stickp rov varje vecka. Utsläp p från d ep onin till lakvattendammarna samt från våtmark till recipient omräknat i mängder visas i Tabell 3.4. Underlag till tabellen finns i bilaga 5. Tabell 3.4 Totala utsläpp (årsmängder) från deponin och från våtmarken Observera skillnad i vattenmängd, som beror bl a på magasinsförändringar. PARAMETER ENHET FRÅN DEPONIN (L1) FRÅN VÅTMARKEN (LPU 1217) Lakvattenmängd m³ TOC kg Totalkväve, N kg Ammoniumkväve, NH4 Kg Totalfosfor, P kg Klorid, Cl kg Järn, Fe kg Mangan, Mn kg Krom, Cr kg 1,6 0,48 Nickel, Ni kg 6,7 3,0 Zink, Zn kg 24 0,72 Koppar, Cu kg 5,5 0,53 Bly, Pb kg 1,3 0,08 Kad mium, Cd kg 0,06 0,01 Arsenik, As kg 0,66 0,8 Understrukna värden är beräknade från ett eller flera analysvärden under detektionsgräns. I bilaga 5 red ovisas villkorsefterlevnad en i tillstånd et. Villkorad e halter och m ängder klaras med undantag för arsenik, där detektionsgränsen för analysen vid två tillfällen legat över villkorad halt. Metallhalterna i lakvattnet är generellt låga och ligger i m ånga fall u nd e r d etektionsgräns, se bilaga 5. Som framgår av Tabell 3.4 uppnås en god reduktion för flertalet föroreningar. Klorid halter, kväve och TOC ut från deponin och i reningssystemet redovisas som kurvor i bilaga 5. Kloridhalterna kan där ses som en referens på nederbördsutspäd ningen, då kloriderna har stor rörlighet och går opåverkade genom systemet. Klorid mätningarna visade under 2010 och 2011 att det skedde en utspädning av lakvattnet i lakvattendammarna och våtmarken, vilket indikerade ett inläckage av sötvatten i systemet. Undersökningar som gjorts identifierade ett inläckage av

30 Miljörapport Gärstad avfallsanläggning textdel 30 dagvatten från Mörtlösadiket till västra lakvattend ammen. I början av 2013 tätad es inläckaget med en 300 m lång plastspont. Under senare delen av 2014 noteras stigande halter av TOC, klorid och kväve i L1. Motsvarande halttrender har inte kunnat noteras för metallerna. Under 2015 har halterna sjunkit igen. Utsläppen av kväve till recipient framgår av Tabell 3.4 och redovisas också i emissionsdeklaration för anläggningen, bilaga 10. Deponicell för rökgasreningsrest Flödesmätning och provtagning sker enligt kontrollprogram. Vattenprov har tagits som stickprov vid 12 tillfällen (månad sprov) och anlyserats på bl a bly. Blymängden uppgick 2015 till 18 gram, 2014 till 53 gram och 2013 var den 180 gram. I tidigare tillstånd fanns ett årsvillkor på 250 gram. Filterrening av vattnet har diskuterats med Länsstyrelsen och under 2012 genomfördes ett pilotförsök med filterrening. Resultaten från försöken visar på god reduktion av bly men också av koppar. I utvärderingen av försöket konstaterades att halterna av zink, bly och kadmium från deponicellen sjunkit kraftigt sed a n provtagningarna påbörjades och det kan finnas skäl att diskutera om en permanent filterinstallation är det effektivaste sättet att minska lakvattnets miljöpåverkan. Under 2015 har halterna från cellen sjunkit ytterligare. Deponicell för metallhaltigt avfall Deponering på cellen är avslutad och hela cellen är provisoriskt täckt med geomembran inför kommande sluttäckning. Uppföljning av sättningar pågår. Flödesmätning och provtagning sker enligt kontrollprogram. Vattenmängden mäts med vippflödesmätare och uppgick under 2015 till 233 m³ var mängden 245 m³. Vattenprovtagning skedde som stickprov vid 12 tillfällen (månad sprov). Sammanställning av analyserade värden redovisas i bilaga 5. Deponicellens bidrag till metallmängden i det samlade lakvattnet från deponin uppgår till som mest ca 10 % (kadmium) Ytvatten Prov på ytvatten tas i två diken, ett dike norr om deponin och ett dike sydväst om deponin (Mörtlösad iket). Prov tas vid samma provtagningstillfälle uppströms och nedströms deponin. På grund av påverkan från rökgaskondenseringen på Gärstadverket i Mörtlösadiket används end ast diket norr om deponin som referens. Provtagningspunkter: Y3: Uppströms deponin, referenspunkt för det norra d iket. Y4: Nedströms deponin i d et norra diket. Resultat från provtagningarna redovisas i bilaga 6. Inget anmärkningsvärt und er året Grundvatten Provtagning sker i grundvattenrör och vid vattentäkter. G1, G2: Grundvattenrör, nedströms deponin.

31 Miljörapport Gärstad avfallsanläggning textdel 31 G3: Grundvattenrör, uppströms deponin i referenspunkt. G4-G7, G9, G11: Vattentäkter. G9 används ej längre men pumpas ur vid provtagning. G8 och G10 provtas ej längre då hushållen fått kommunalt vatten. G : Grundvattenrör för mätning av grundvattennivåer. Provresultat redovisas i Figur 3.1 samt i bilaga 7. Kommentarer till resultat: G1: Inga förändringar i konduktivitet eller kloridhalt. G2: Kond uktivitet och kloridhalt har sjunkit efter en toppnotering i början av Efter detta ökades provtagningsfrekvensen för att bättre kunna följa haltutvecklingen. Und er de senaste åren ses en långsamt sjunkande trend, se Figur 3.1. G3: Referenspunkt. Svagt ökande konduktivitet senaste åren. Tydligt förhöjd ammoniumhalt under G6: Klorid halten har sjunkit sedan Vattnet har fram till 2010 haft en relativt hög salthalt, som troligen härrör från relikt havsvatten i berggru n- den. Provtagningen 2015 visade på högre halt igen, dock lägre än före Konduktiviteten uppvisar små variationer och inte samma trend som klorid. G9: Används inte längre som vattentäkt men ligger kvar som provtagningspunkt. I G9 har tidigare ( ) en ökande trend för konduktivitet och klorid observerats. Från 1995 t.o.m. nov 1998 togs inga prov eftersom elinstallationen som driver pumpen togs bort. I december 1998 startades p rovtagningen igen. Kond u ktivitet och klor id halter är efter 1998 låga i förhållande till tidigare uppmätta värden men varierar mer än i övriga provpunkter. Detta kan bero på att det inte längre finns någon kontinuerlig om sättning av vatten i p rovtagningsp u nkten. Gärstad nya återvinningscentral är byggd i direkt anslutning till provpunkten. Övriga provpunkter. Inga tydliga trender för klorid eller konduktivitet kan ses för övriga provpunkter. Kond uktivitet och kloridhalter skiljer mellan provpunkterna och enligt tidigare utred ningar beror d etta sann olikt på förekomst av relikt havsvatten.

32 Miljörapport Gärstad avfallsanläggning textdel 32 Figur 3.1 Grundvattenprovtagning. Konduktivitet i referenspunkter runt deponin. G3 uppströms deponin och G1 och G2 nedströms. 3.8 Besiktningar Periodisk besiktning utförs vart tredje år och senaste besiktningen utfördes i december 2015, men rapporteringen från denna är inte klar varför föregående besiktning 2012 redovisas här. Delar av de påpekanden som framkom redovisas nedan. Tekniska verkens kommentarer till anmärkningarna i besiktningen lämnades till tillsynsmynd igheten i februari PÅPEKANDE 1. Enligt miljörapporten för 2011 har mängderna för lagring av farligt avfall i form av impregnerat virke överskridits (tillåten mängd är ton, lagrad mängd som mest ca ton). Tekniska verken har dock senare låtit utföra mätningar på virket som visar att en stor andel av detta inte behöver klassas som farligt avfall, och bedömer därmed att man inte överskridit mängderna för lagring av farligt avfall. En process för ändring av villkoret har inletts av Tekniska verken. Det bedöms vara viktigt att man under året har en tillräcklig dokumentation och uppföljning av vilka mängder som lagras så att man kan vidta åtgärder om man riskerar att överskrid a någon av bestämmelserna med mängdbegränsningar. 2. Täckningen av den avslutade metallhydroxiddeponin har tidigare skad ats och det finns risk för inläckage av nederbörd svatten i de deponerade massorna. Skadorna har lagats men det finns risk att nya skador ska uppstå. Täckningen är provisorisk i avvaktan på att sättningsmätningar som utförs på deponin ska klarlägga när permanent täckning kan utföras. Den provisoriska täckningen förefaller känslig för bland att annat vind. Tekniska verken bör överväga om det inte är d ags att utföra permanent täckning av deponin eller om andra åtgärder kan vidtas för att minska risken för skador på den provisoriska täckningen. KOMMENTAR AV TEKNISKA VERKEN Rutiner för uppföljning av avfallsflöden och --lager, så att dessa inte överskrider nivåer och mängder tillstånden för anläggningen, kommer att ses över för att minimera risken att liknande händelser sker igen. Skador som uppstår på den tillfälliga täckningen på metallhydroxiddeponin är av mindre omfattning och åtgärd as när de uppstår. Inläckaget av vatten bedöms som litet. För att få till en så bra täckning som möjligt ser Tekniska verken ett värde i att vänta ytterligare några år innan sluttäckning av deponicellen sker.

33 Miljörapport Gärstad avfallsanläggning textdel 33 PÅPEKANDE 3. Kontrollprogrammet är inte uppdaterat med de senaste domarna i uppskjutna frågor. Kontrollprogrammet bör uppdateras med avseende på detta samt med den kontroll som utförs med anledning av de nya villkor som tillkommit. I kontrollprogrammet finns inte tydligt beskrivet hur man uppfyller de krav som gäller enligt egenkontrollförordningen. Detta redovisas i en särskild handling, men det kan vara en fördel att gentemot tillsynsmyndigheten och andra intressenter att även detta redovisas i kontrollprogrammet. 4. Särskild uppmärksamhet riktades vid denna besiktning mot bland annat Rengärd. Instruktioner för viktiga arbetsmoment i skötseln av anläggningen finns d oku m enterade, men det finns inte någon journalföring eller annan dokumentation som styrker att d etta utförts. Rutiner bör införas för journalföring av de skötselmoment som bed öms avgörande för en god fu nktion och säkerhet i anläggningen. KOMMENTAR AV TEKNISKA VERKEN Reviderat kontrollprogram godkändes av Lst Utförda åtgärder i anläggningen såsom tvätt av ind u nstaren, kalibrering av givare, byte av pump etc registreras i en elektronisk driftportal där aktiviteten sedan är sökbar. Regelbundet återkommand e tillsyn och åtgärder i anläggningen håller på att föras in i ett digitalt und erhållssystem (T7). När allt är inlagt kommer man sedan dagligen kunna få ut en att-göra-lista med dagens göromål. Parallellt pågår också en genomgång och uppd atering av instruktioner och rutiner för Rengärd. 4 Underskrift Tekniska verken i Linköping AB (publ) Energi Gärstad avfallsanläggning Jan Carlson Anläggningschef

34 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 1 Gällande myndighetsbeslut

35 Tekniska Verken i Linköping AB Bilaga 1 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket (3) Beslut specifika för verksamheten vid Gärstad avfallsanläggning Gärstad avfallsanläggning exkl. Gärstadverket är i vissa äldre handlingar och beslut benämnt Gärstad avfallsupplag. Instans Miljödomstolen (M ) Länsstyrelsen i Östergötland Miljööverdomstolen (M ) Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Miljödomstolen (M ) Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Beslut Tillstånd för verksamhet vid Gärstad avfallsanläggning. Se beskrivning i kapitel 2. Länsstyrelsen lämnar klartecken att deponera metallhaltigt avfall på deponicell för rökgasreningsrest enligt Tv:s anmälan. Enligt Länsstyrelsens råd ska förslag till kontroll av utgående vatten lämnas in innan deponering påbörjas. Förslag på kontrollprovtagning inlämnat Dom på överklagan av delar av Miljödomstolens dom Se kapitel 2. Länsstyrelsen ger Tv klartecken att tömma E-dammen till Mörtlösadiket inför iordningställande av området till deponiyta. Kontrollprogram för Gärstad avfallsanläggning exkl. Gärstadverket daterat är av lämplig omfattning enligt beslut från Länsstyrelsen. Miljöd omstolen avslutar prövotid enligt punkt U3 avseende brandsäker lagring av avfall och bränslen, se villkor i kapitel 2. Länsstyrelsen ger Tv tillstånd att använda upp till m³ kolbottenaska som fyllmaterial vid byggandet av anläggning för optisk sortering av avfall. I beslu t efter genom gång av p eriod isk besiktning 2009 vid Gärstad avfallsanläggning förelägger Länsstyrelsen att: - Krossat impregnerat virke ska, med und antag av då up plag är under konstruktion, förvaras nederbördsskyddat. Länsstyrelsen noterar att insatsp lan inkom m it inom föreskriven tid enligt Miljödomstolens deldom Länsstyrelsen har inga synpunkter på planen. Länsstyrelsen noterar att lagringsp lan inkom m it inom föreskriven tid enligt Miljödomstolens deldom Länsstyrelsen lämnade kommentarer på planen, vilka beaktades i en uppdatering. Länsstyrelsen anger i beslutet att man för närvarande inte har några ytterligare synpunkter på planen. Sparad G:\ Energi\ 03_Bränsle o avfall\ 09 Miljö\ Miljörapporter\ Gärstad avfallsanläggning\ Miljörapport 2015\ MR Gärstad avfallsanläggning\ Bilaga 1 beslut och villkor 2015.docx

36 Tekniska Verken i Linköping AB Bilaga 1 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket (3) Instans Länsstyrelsen i Östergötland Miljödomstolen (M ) Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Mark- och miljödomstolen (M ) Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Länsstyrelsen i Östergötland Beslut Länsstyrelsen ger Tv tillstånd att använda upp till m³ kolbottenaska som fyllmaterial vid byte av stödmurar i anslutning till Gärstadverket. Miljöd omstolen avslutar prövotid enligt punkterna U1 och U2 avseende processvatten från Rengärd och Slam gärd sam t kvävereningen i lakvattenreningssystemet, se villkor i kapitel 2. Länsstyrelsen godkänner lagring av brännbart avfall i kompakterade celler med följande föreläggande: - Samråd sker med Rädd ningstjänsten och lagringsplanen uppdateras. - Lagret täcks så att lakvatten inte uppstår alt samlas lakvatten upp enligt villkor 9. - Vid behov vid ta åtgärder mot lukt och skadedjur. Länsstyrelsen har inget att erinra m ot att Tekniska verken anlägger bottenkonstruktion på E-området enligt anmälan. En oberoende besiktningsman har föreslagits enligt råd i beslutet. Mark- och miljöd omstolen ändrade villkor 7 att gälla lagring av upp till ton krossat och okrossat impregnerat virke. Länsstyrelsen ger klartecken till ökad lagring av avfall till förbränning i kom p akterade celler upp till maximalt ton. I kommentar till rapport från periodisk besiktning genomförd november 2012, anger Länsstyrelsen att de åtgärder som föreslagits är av lämplig omfattning. Länsstyrelsen ger Tv tillstånd att använda upp till m³ bottenaska från koloch gu m m iförbränning som konstru ktionsm aterial vid byggand e av p arkeringsplats vid Gärstadverket. Länsstyrelsen bedömer att anläggandet av bottenkonstruktion på E-området, liksom de vid senare tillfälle anmäld a justeringarna i genomförandet, ryms inom befintligt tillstånd. Länsstyrelsen ger Tv dispens att deponera definierade mängder av brännbart och organiskt avfall: - Avfall med organiskt/ brännbart innehåll, ca 250 ton - Vilda d jur, ca 1 ton Dispensen gäller under 2015 under förutsättning att alternativa behandlingsmetoder saknas. Länsstyrelsen i Östergötland Länsstyrelsen ger Tv dispens att deponera definierade mängder av brännbart och organiskt avfall: Sparad G:\ Energi\ 03_Bränsle o avfall\ 09 Miljö\ Miljörapporter\ Gärstad avfallsanläggning\ Miljörapport 2015\ MR Gärstad avfallsanläggning\ Bilaga 1 beslut och villkor 2015.docx

37 Tekniska Verken i Linköping AB Bilaga 1 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket (3) Instans Beslut - Avfall med organiskt/ brännbart innehåll, ca 250 ton - Vilda d jur, ca 1 ton Dispensen gäller under 2016 under förutsättning att alternativa behandlingsm öjligheter saknas. Sparad G:\ Energi\ 03_Bränsle o avfall\ 09 Miljö\ Miljörapporter\ Gärstad avfallsanläggning\ Miljörapport 2015\ MR Gärstad avfallsanläggning\ Bilaga 1 beslut och villkor 2015.docx

38 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 2 Mottagna mängder avfall

39 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 2 1(5) Mängd 2015 Avfall - hanterat inom upplaget Mellanlagringsstationen för farligt avfall 1. Deponi 2. Förbränning 3. Återvinning 4. Mellanlager In ton ton ton ton ton 1 1,1 Bygg o rivningsavfall, deponirest oljeavfall ,2 asbest 920 lösningsmedel 16 färg- lackavfall Avfall från energiutvinning limavfall 3,4 2,1 kolaska KV1 flyg- och botten starkt surt el alkaliskt 60 2,2 askvatten och slurry KV1 mfl kadmiumhaltigt avfall 1,50 2,3 träaska KV1 flyg- och botten kvicksilverhaltigt avfall 0,2 2,4 aska från avfallsförbränning flyg- och botten metallhaltigt avfall 51 2,5 askvatten och slam Gärstadverket 390 cyanidavfall 0,0 2,6 träaska övrig PCB-avfall 6,3 bekämpningsmedel 4,1 3 Avfall från kommunalt avloppsvatten 50 laboratorieavfall 36 special Avfall från behandling av småbatterier 23 4 industriellt avloppsvatten bilbatterier 151 4,1 slam från dagvattenbrunnar, organiskt slam mm elektronikskrot 2 (ej FA tom 2001) 256 stickande, skärande, smittande 1,6 5 Branschspecifikt avfall metallåtervinning ,1 met-oh 260 gastuber 14,4 Tot Ej branschspecifikt avfall 1. Ej FA. Ex. emballage, vattenbaserad färg. Behandlas lokalt 2. Omfattas av producentansvaret, bara delmängd passerar MFA-stationen 7 Övriga typer av avfall som inte 3. Tomfat etc. Till materialåtervinning faller under klasserna 1-6 ( ej FA) 7,1 Gärstadverket P1-3: industri o hushållasavfall ,2 Gärstadverket P1-3: avfallsklassat trä ,3 Gärstadverket P1-3: trä ,4 Gärstadverket P1-3: stödolja 579 Förorenade massor 7,5 Gärstadverket P4: industri o hushållasavfall ton 7,6 Gärstadverket P4: avfallsklassat trä förorenad jord och slam ,7 Gärstadverket P4: trä därav till extern behandling 770 7,8 Gärstadverket P4: stödolja 596 7,9 Gärstadverket P5: industri o hushållasavfall ,10 Gärstadverket P5: avfallsklassat trä - 7,11 Gärstadverket P5: trä - 7,12 Gärstadverket P5: Stödolja 718 7,13 Kraftvärmeverket P1: kol och gummi ,14 Kraftvärmeverket P1: annat bränsle - 7,15 Kraftvärmeverket P2: EO ,16 Kraftvärmeverket P2: annat bränsle - 7,17 Kraftvärmeverket P3: trä ,18 Kraftvärmeverket P3: annat bränsle ,19 organiskt avfall med dispens 120 7,20 skrot + andra met. inkl. utsorterat skrot i slagg G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 2 avfallsmängder 2015

40 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 2 2(5) Villkorsefterlevnad Hanterade avfallsmängder under året i relation till tillståndsgivna mängder Mängd i tillstånd Mängd 2015 Kommentar A Årligen deponera maximalt [ton] [ton] 1 Icke-farligt avfall på deponi för icke-farligt avfall, All deponering inkl. askor 2 Farligt avfall på deponi för farligt avfall, Metallhaltigt avfall 3 Förorenade jordar och massor på deponi för såväl farligt som icke-farligt avfall Delmängder behandlas enligt C4 och används/kan komma att användas som konstruktionsmaterial eller täckmassor B Årligen mellanlagra/lagra maximalt 1 Avfall för energiutvinning, Avfall till Gärstadverket lagrat på deponi och sorteringsplatta (balar, löst lagrat, resårmöbler, fiskebyplast) samt bränsle till Kraftvärmeverket 2 Verksamhetsavfall som inte ska utnyttjas för energiutvinning, Gips för återvinning, utsorterad deponirest på sorteringsplatta, metallskrot, slaggskrot, planglas, producentansvarmaterial mm 3 Förbränningsaska, Slagg från Gärstadverket inför sortering och återvinning, kolaska inför ev nyttiggörande 4 Farligt avfall i form av tryckimpregnerat trä, elektrisk och elektoniskt avfall Impregnerat trä, EEA, förbehandlingen, mellanlagret samt övrigt utsorterat farligt avfall. 5 Förorenade jordar och massor, Mellanlagrad mängd inför behandling/användning 6 Flytande avfall (farligt och icke-farligt) Inkommande avfall till Rengärd 1-3 C Årligen behandla 1 Icke-farligt avfall, Förbehandlingen, sorteringsplattan, träbränslehantering, balning 2 Förbränningsaska, Slaggsortering 3 Farligt avfall, Sortering vid mellanlagret för FA, krossning av impregnerat virke, förbehandlingen (villkor 7) 4 Förorenade jordar och massor genom biologisk behandling, jordtvätt, Till biologisk behandling termisk behandling, stabilisering och solidifiering, 5 Flytande avfall (farligt och icke-farligt) Inkommande avfall till Rengärd 1-3 samt Slamgärd D Kompostera annat material än förorenade jordar och massor Har ej skett 2013 E Driva återvinningscentral för mottagning av källsorterat avfall Återvinningscentralen flyttad ut från området 2010 F Upparbeta och mellanlagra inert avfall och avfall för konstruktions- och Massor som kan bli aktuella för konstruktions- och sluttäckningsändamål sluttäckningsändamål är huvudsakligen askor och förorenade jordar G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 2 avfallsmängder 2015

41 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 2 3(5) Villkorsefterlevnad - Årligen deponera Icke-farligt avfall på deponi för icke-farligt avfall, Farligt avfall på deponi för farligt avfall, Förorenade jordar och massor på deponi för såväl farlig som icke-farligt avfall. Mängd i tillstånd Mängd 2015 G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 2 avfallsmängder 2015Bilaga 2 avfallsmängder 2015

42 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 2 4(5) Villkorsefterlevnad - Årligen mellanlagra/lagra Avfall för energiutvinning, Verksamhetsavfall som inte ska utnyttjas för energiutvinning, Förbränningsaska, Farligt avfall i form av tryckimpregnerat trä, elektrisk och elektoniskt avfall samt övrigt utsorterat farligt avfall. Förorenade jordar och massor, Flytande avfall (farligt och icke-farligt). Mängd i tillstånd Mängd 2015 G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 2 avfallsmängder 2015Bilaga 2 avfallsmängder 2015

43 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 2 5(5) Villkorsefterlevnad - Årligen behandla Icke-farligt avfall, Förbränningsaska, Farligt avfall, Förorenade jordar och massor genom biologisk behandling, jordtvätt, termisk behandling, stabilisering och solidifiering, Mängd i tillstånd Mängd 2015 Flytande avfall (farligt och ickefarligt). G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 2 avfallsmängder 2015Bilaga 2 avfallsmängder 2015

44 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 3 Vattennivåer i deponin

45 [lokal höjd] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 3 Vattennivåer Inom deponin och i Mörtlösadiket Mörtlösadiket Mörtlösadiket A0 AI+AII D F G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 3 Nivåer i deponin 2015D V. nivåer

46 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 4 Kontrollprogrammets provtagningspunkter

47 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 4 Provtagningspunkter enligt kontrollprogram

48 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 5 Resultat lakvattenprovtagning

49 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 5 1 (6) Årssammanställning av lakvattenreningen Halter och mängder från deponin och efter reningssystemet Från deponin Halter Mängder 2014 L1 alt LPU1215 Kv 1 Kv 2 Kv 3 Kv 4 Helår Mängd helår Flöde m m m3 Biologisk syreförbrukning BOD7 mg/l kg kg Ammoniumkväve NH4-N mg/l kg kg Totalkväve Tot N mg/l kg kg Totalfosfor Tot P mg/l 1,6 1,5 0,9 0,8 225 kg 814 kg Klorid Cl mg/l kg kg Järn Fe mg/l 21 19,2 6,89 3, kg kg Mangan Mn mg/l 1,15 0,91 0,38 0, kg 214 kg Arsenik As µg/l ,66 kg 4,19 kg Bly Pb µg/l ,3 kg 4,9 kg Kadmium Cd µg/l 0,39 0,73 0,06 0,05 0,06 kg 0,12 kg Koppar Cu µg/l ,5 kg 14,2 kg Krom Cr µg/l 15 12,7 5,35 0 1,57 kg 2,98 kg Kvicksilver Hg µg/l 0,07 0,06 0,02 0,02 0,008 kg 0,013 kg Nickel Ni µg/l ,7 kg 5,5 kg Zink Zn µg/l kg 53 kg TOC mg/l kg kg Flödesproportionell provtagning Till recipient Halter Mängder 2014 LPU1217 Kv 1 Kv 2 Kv 3 Kv 4 Helår Mängd helår Flöde m m m3 Biologisk syreförbrukning BOD7 mg/l kg 955 kg Ammoniumkväve NH4-N mg/l kg kg Totalkväve Tot N mg/l kg kg Totalfosfor Tot P mg/l 0,08 0,05 0,36 0,07 34 kg 36 kg Klorid Cl mg/l kg kg Järn Fe mg/l 0,16 0,06 0,00 0,00 41 kg 7 kg Mangan Mn mg/l 0,56 0,00 0,00 0,00 59 kg 21 kg Arsenik As µg/l ,8 kg 0,5 kg Bly Pb µg/l 0,44 0,21 0,40 0,30 0,08 kg 0,12 kg Kadmium Cd µg/l 0,05 0,05 0,05 0,05 0,01 kg 0,01 kg Koppar Cu µg/l 2,6 3,0 2,5 1,5 0,53 kg 0,70 kg Krom Cr µg/l 2,5 2,3 2,2 1,9 0,48 kg 0,42 kg Kvicksilver Hg µg/l 0,02 0,02 0,02 0,02 0,004 kg 0,005 kg Nickel Ni µg/l ,0 kg 1,5 kg Zink Zn µg/l ,7 kg 1,0 kg TOC mg/l kg kg Stickprov varje vecka slås ihop till månadssamlingsprov Feta = flera eller alla värden under detektionsgräns Lakvatten från deponicell för metallhaltigt avfall Mängd helår [g] As Pb Cd Cu Cr Hg Ni Zn ,2 0,3 5, , ,4 0,6 5, , Bilaga 5 lakvatten 2015 Sammanställning

50 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 5 2 (6) Villkorsefterlevnad Sammanställning av uppmätta och villkorade halter och mängder i lakvattnet Till recipient Halter 2015 Villkorade Mängder Villkorade mängder LPU1217 jan feb mars april maj juni juli augusti september oktober november december halter Helår Helår Totalfosfor Tot P mg/l 0,01 0,12 0,12 0,03 0,05 0,06 0,22 0,31 0,55 0,12 0,02 0,06 0,5 34 kg 130 kg Biologisk syreförbrukning BOD7 mg/l kg kg Ammoniumkväve NH4-N mg/l /55* kg kg Totalkväve Ntot mg/l kg kg TOC mg/l kg kg Arsenik As µg/l 1,3 2,0 8,2 1,0 2,0 6,0 2,0 2,0 5,0 8,0 4,0 3,0 5 0,85 kg 1,3 kg Bly Pb µg/l 0,6 0,5 0,2 0,2 0,2 0,2 0,5 0,2 0,5 0,2 0,5 0,2 5 0,08 kg 1,3 kg Kadmium Cd µg/l 0,05 0,06 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 0,05 1 0,011 kg 0,25 kg Koppar Cu µg/l 3,6 2,1 2,1 4,4 2,0 2,7 1,5 2,3 3,8 2,3 1,0 1,3 20 0,53 kg 5,3 kg Krom Cr µg/l 2,5 2,5 2,6 2,4 1,9 2,7 2,4 2,3 2,1 1,8 2,1 1,6 20 0,5 kg 5,3 kg Kvicksilver Hg µg/l 0,020 0,020 0,020 0,020 0,020 0,020 0,020 0,020 0,020 0,020 0,020 0,020 0,3 0,0044 kg 0,08 kg Nickel Ni µg/l ,2 14,7 13,0 12,8 14,0 15,6 16,4 13,3 25 3,0 kg 6,5 kg Zink Zn µg/l 4,0 7,6 2,9 2,0 2,1 2,2 4,0 2,3 4,0 2,0 4,0 2,0 50 0,7 kg 13 kg Flöde m³ m³ Stickprov varje vecka slås ihop till månadssamlingsprov Feta = flera eller alla värden under detektionsgräns * 45 mg/l april t o m dec, 55 mg/l jan t o m mars Kommentarer Villkorade halter och mängder klaras, undantaget arsenik där detektionsgränsen i juni och oktober ligger över villkorad halt. Dialog pågår med labbet om orsak och åtgärd. Bilaga 5 lakvatten 2015 Villkorsefterlevnad

51 NH4-N [mg/l] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket (6) Lakvatten Ammoniumkväve från deponin, efter luftade dammar och våtmarksdammarna Mätpunkten Lut visar lakvattnets sammansättning när det släpps till recipient (vägdike längs Ekängsvägen). Då risk föreligger för utspädning i denna punkt redovisas officiellt uppströms mätpunkt, LPU mg/l villkor Efter våtmark jan-mars 45 mg/l villkor Efter våtmark april-dec Datum Lakvatten från upplaget (L1) Efter luftade dammar Efter våtmark Lut (Vid överfall ut från "avlopps"-våtmarken) Bilaga 5 lakvatten 2015 D NH4-N

52 Ntot [mg/l] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket (6) Lakvatten Totalkväve från deponin, efter luftade dammar och våtmarksdammarna Datum Lakvatten från upplaget (L1) Efter luftade dammar Efter våtmark Bilaga 5 lakvatten 2015 D Ntot

53 Cl [mg/l] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket (6) Lakvatten Klorid från deponin, efter luftade dammar och våtmarksdammarna Datum Lakvatten från upplaget (L1) Efter luftade dammar Efter våtmark Bilaga 5 lakvatten 2015 D Cl

54 TOC [mg/l] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket (6) Lakvatten Tot. organiskt kol från deponin, efter luftade dammar och våtmarksdammarna Datum Lakvatten från upplaget (L1) Efter luftade dammar Efter våtmark Bilaga 5 lakvatten 2015 D TOC

55 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 6 Resultat ytvattenprovtagning

56 [mg/l] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 1(2) Ytvatten - Norra diket klorid Datum Y3 (Norra diket uppströms upplaget) Y4 (Norra diket nedströms upplaget) G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 6 Ytvatten 2015YV Cl Y3 Y4

57 Konduktivitet [ms/m] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 2(2) Ytvatten - Norra diket konduktivitet Datum Y3 (Norra diket uppströms upplaget) Y4 (Norra diket nedströms upplaget) G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 6 Ytvatten 2015YV kond Y3 Y4

58 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 7 Resultat grundvattenprovtagning

59 Konduktivitet [ms/m] Miljörapport Gärstad avfallsanläggning 2015 Bilaga 1(5) Grundvatten konduktivitet Datum G1 (Provtagningsrör i jordlager) G2 (Provtagningsrör i jordlager) G3 (Provtagningsrör i jordlager (ref. punkt)) G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 7 grundvatten 2015

60 Klorid [mg/l] Miljörapport Gärstad avfallsanläggning 2015 Bilaga 2(5) Grundvatten klorid Datum G1 (Provtagningsrör i jordlager) G2 (Provtagningsrör i jordlager) G3 (Provtagningsrör i jordlager (ref. punkt)) G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 7 grundvatten 2015

61 Ammoniumkväve [mg/l] Miljörapport Gärstad avfallsanläggning 2015 Bilaga 3(5) Grundvatten NH4-N 3 2,5 2 1,5 1 0,5 0 Datum G1 (Provtagningsrör i jordlager) G2 (Provtagningsrör i jordlager) G3 (Provtagningsrör i jordlager (ref. punkt)) G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 7 grundvatten 2015

62 Klorid [mg/l], konduktivitet [ms/m] Klorid [mg/l], konduktivitet [ms/m] Klorid [mg/l], konduktivitet [ms/m] Miljörapport Gärstad avfallsanläggning exkl Gärstadverket 2015 Bilaga 4(5) 250 Grundvatten G Konduktivitet ms/m Klorid Cl mg/l 250 Grundvatten G Konduktivitet ms/m Klorid Cl mg/l 250 Grundvatten G Konduktivitet ms/m Klorid Cl mg/l G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 7 grundvatten 2015

63 Klorid [mg/l], konduktivitet [ms/m] Klorid [mg/l], konduktivitet [ms/m] Klorid [mg/l], konduktivitet [ms/m] Miljörapport Gärstad avfallsanläggning exkl Gärstadverket 2015 Bilaga 5(5) 250 Grundvatten G Konduktivitet ms/m Klorid Cl mg/l 600 Grundvatten G Konduktivitet ms/m Klorid Cl mg/l 250 Grundvatten G Konduktivitet ms/m Klorid Cl mg/l G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 7 grundvatten 2015

64 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 8 Behandlingsanläggning för flytande industriavfall (Rengärd) uppföljning av provtagning samt behandlade avfallsmängder

65 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 8 1(4) Reningsanläggning för flytande industriavfall (Rengärd) 2015 Rengärd 1 och 2 (indunstning) Mottagna mängder Alkaliska och andra vatten ton Emulsioner ton Oljevatten ton Sandfång ton Summa ton Fördelat enligt följande: Indunstad vattenmängd ton Grovslam ton Avskiljs före behandling. Eldas i Gärstadverket. Finslam ton Avskiljs före behandling. Eldas i Gärstadverket Koncentrat ton Avfall från behandling, ingår som en del i indunstad vattenmängd. Eldas i Gärstadverket Toppolja ton Avskiljs före behandling. Eldas i Gärstadverket. Kemikalieförbrukning Rengärd 1-2 NaOH 45% kg H 2 SO 4 96% kg Rengärd 3 (våtkemi) Behandlad mängd ton Avfall ton Metallhydroxidslam Kemikalieförbrukning Rengärd 3 NaOH 45% kg H 2 SO 4 96% kg FeCl kg TMT kg Polymer Mag110L kg Polymer Zetag kg Bytt polymer. Kemiskt likvärdig men med längre hållbarhet. G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 8 Rengärd 2015Behandlade mängder

66 [µg/l] OBS! Logaritmisk skala [µg/l] OBS! Logaritmisk skala [µg/l] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 8 2(4) Bly Halter under detektionsgräns redovisas som detektionsgränsvärdet. 0 Rengärd 1&2 Rengärd Kadmium ,1 Halter under detektionsgräns redovisas som detektionsgränsvärdet. 0,01 Rengärd 1&2 Rengärd 3 Koppar Halter under detektionsgräns redovisas som detektionsgränsvärdet. 0,1 Rengärd 1&2 Rengärd 3 G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 8 Rengärd 2015Diagram

67 [µg/l] OBS! Logaritmisk skala [µg/l] OBS! Logaritmisk skala Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 8 3(4) Nickel Halter under detektionsgräns redovisas som detektionsgränsvärdet. 0,1 Rengärd 1&2 Rengärd 3 Zink Halter under detektionsgräns redovisas som detektionsgränsvärdet. 0,1 Rengärd 1&2 Rengärd 3 G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 8 Rengärd 2015Diagram

68 [mg/l] [mg/l] Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilaga 8 4(4) TOC och oljeindex I utgående vatten från Rengärd 1& TOC Oljeindex >C10-<C40 Fosfor I utgående vatten från Rengärd 1& G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 8 Rengärd 2015Diagram

69 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 9 Farligt avfall slutligt omhändertagande

70 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Farligt avfall - slutligt omhändertagande Bilaga 9 1 (1) Avfallsslag Behandling Exempel på slutlig Spillolja Återvinning av spillolja samt i de fall då återvinning inte är möjlig höggradig vattenrening för att kunna använda oljan som bränsle. Spilloljedunkar under 25 l mottagare Ragnsells, Halmstad Tekniska verken, Linköping Lösningsmedel, färgspill Behandling av avfallet så att det kan behandlas som bränsle Stena, Göteborg, Skövde och Kalmar Ragnsells, Halmstad Färgburkar, oljefiler Bekämpningsmedel, småkemikaler, foto Avfallet krossas och fryses med hjälp av flytande kväve för att kunna separeras. Färg och olja blir bränsle, metallen återvinns Kontrollerad förbränning vid höga temperaturer RagnSells, Halmstad Tekniska verken, Linköping RagnSells, Oskarshamn EKOKEM, Kumla Tekniska verken, Linköping Nickelkadmuim batterier Återvinning Saft NiFe och Ragn-Sells (ej ADR) Oskarshamn Blybatterier Blyåtervinning och destrukton av blyhaltig syra Skrotfrag Småbatterier blandade Mekanisk och manuell sortering Elkretsen Lysrör/Hg-lampor Återvinning av kvicksilverpulver, glas & metall Elkretsen Oljeförorenad jord Kompostering i slutna celler där bakterier bryter ner oljan EWG, Storfors Oljeemulsion, alkaliska och oljehaltiga bad Koncentrat från indunstning (Rengärd) Indunstning och biologisk rening. Koncentrat omhändertas av godkänd anläggning Förbränning Tekniska verken, Linköping Tekniska verken, Linköping G:\Energi\03_Bränsle o avfall\09 Miljö\Miljörapporter\Gärstad avfallsanläggning\miljörapport 2015\MR Gärstad avfallsanläggning\bilaga 9 Behandling FA 2015

71 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 10 Emissionsdeklaration

72 MILJÖRAPPORT Emissionsdeklaration För Gärstad avfallsanläggning( ) år: 2015 version: 1 Ref Mottagare Parameter Ev.anm. Värde Enhet Meto d Metodkod Metodbes krivning 0 Vatten NH4-N 5360, kg/år C OTH Stickprov veckovis. Slås samman till månadssa mlingsprov. Multiplicer at med flöde ger mängd. 1 Vatten N-tot 7150, kg/år C OTH Stickprov veckovis. Slås samman till månadssa mlingsprov. Multiplicer at med flöde ger mängd. 2 Återvinnin g-extern 3 Återvinnin g-extern FA 28141, t/år C WEIGH Alla transporter vägs. Avfall, ej FA 95357, t/år C WEIGH Alla transporter vägs. Prod.Enhet UtsläppsPunkt Ursprung Typ Flöde Kommentar RedovEnlFskr x x Totalt Ut - Totalt Ut - Totalt Ut Material- och energiåtervinnin g. - Totalt Ut Material- och energiåtervinnin g. Version: 1 1 / 2

73 MILJÖRAPPORT Emissionsdeklaration För Gärstad avfallsanläggning( ) år: 2015 version: 1 Ref Mottagare Parameter Ev.anm. 4 Bortskaffa nde-extern Värde Enhet Meto d Metodkod Metodbes krivning FA 140, t/år C WEIGH Alla transporter vägs. Prod.Enhet UtsläppsPunkt Ursprung Typ Flöde Kommentar RedovEnlFskr - Totalt Ut Mängderna varierar beroende på vilken typ av avfall vi får in. Mängden till destruktion 2015 bara 0,4% av totala FA-mängden. Version: 1 2 / 2

74 Tekniska Verken i Linköping AB Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket 2015 Bilagor BILAGA 11 Redovisning av genomförda åtgärder enligt prövotidsredovisning

75 Tekniska verken i Linköping AB Bilaga 11 Miljörapport Gärstad avfallsanläggning exkl. Gärstadverket (1) Redovisning av genomförda åtgärder enligt prövotidsredovisning I domslut från Miljödomstolen avslutades prövotiden enligt punkt U1 och U2 i d omen från 2008 och villkor 30 föreskrev att åtgärder, som beskrevs i prövotid sredogörselsen, skulle vara genomförd a och tagna i drift senast vid utgången av Nedan redovisas hur d etta genomförts. Rengärd och Slamgärd Skrivning i prövotidsredovisning En bättre styrning av vilka vatten/ slam som tas em ot p å anläggningarna, förbättrad kontroll/ analys av inkommande avfall. Ett utbyggt ultrafiltersteg på Rengärd, med kapacitet för att kontinuerligt klara att behandla allt indunstat vatten, kopplas in före biosteget Nuvarande, öppna avvattning av slam från mottagningsfickorna för bensinstationsslam (sandfångstsand) ses över och återföring av d ränvattnet till Rengärd utreds Driftru tinerna för Slam gärd förbättras, för att säkerställa effektiv susp och oljeavskiljning Kommentar Bättre kunskap om inkommande avfall har uppnåtts genom p rovtagning och analyser. Alla inkommande transporter lämnar sed an sommaren 2013 ett stickprov. Stickproverna sparas en månad och analyseras vid behov. Ultrafilterkap aciteten är u tbyggd och allt kond ensat passerar ultrafilter före biosteget. Slammet förs sed an 2014 till förbehandlingen där det bland as med torrare material för att sed an eldas i Gärstadverket. Avvattningsytan är under avveckling. Slamgärd töms regelbundet på slam för att säkerställa sedimentationskapaciteten och funktionen. En utredning om anläggningens drift, kapacitet och framtid a användning har genomförts. Under 2015 har tydliga instruktioner till chaufförer tagits fram och under hösten var anläggningen bemannad för att hjälpa användarna att göra rätt. Oljeavskiljaren är renoverad och förbättringar har gjorts i avrinningen. Lakvatten Skrivning i prövotidsredovisning Komplettering av den luftade delen av lakvattendammarna med bärarmaterial för att ge en ökad aktiv yta för mikroorganismer verksamma i nedbrytning/ omvand ling av organiskt material och kväveföreningar Undersökning av möjligheterna till utökning av översilningen med lakvatten över etablerade växtbäddar med bladvass/ rörflen för att stimulera nitrifikation av lakvattnets innehåll av ammoniumkväve Kommentar Ett kompletterande reningssteg med bärarmaterial och luftare driftsattes under hösten Under sommaren 2014 utvärderad es funktionen i ett exjobb. Driften har fortsatt under Någon utbyggnad av översilningen bedöms inte vara möjlig i nuläget, med hänvisning till ytbehov för ev kommande utbyggnader av Gärstadverket och infrastruktur runt Gärstad. Sparad G:\ Energi\ 03_Bränsle o avfall\ 09 Miljö\ Miljörapporter\ Gärstad avfallsanläggning\ Miljörapport 2015\ MR Gärstad avfallsanläggning\ Bilaga 11 Redovisning av genomförda åtgärder enligt prövotidsredovisning 2015.docx
