nyheter coviva För ett smartare hem Nya vägguttag Sockellistkanal LED

Transkript

1 nyheter 2017 coviva För ett smartare hem Nya vägguttag Sockellistkanal LED

2 Smarta lösningar du kan lita på 2

3 Innehåll vägs uttag Marknadens mest flexibla och mångsidiga uttag RCBO 3 Från det komplexa till det kompakta Kombicentralen Kombicentralen finns i nu med 2, 3 eller 4 x 15 modulplatser coviva För ett Smartare hem, utan att behöva fördjupa dig i tekniska detaljer. Radioaktorer för KNX Marknadens minsta aktorer i ett mindre och mer kompakt format. HagerCAD Det enkla planeringsverktyget Hagercentral Den enkla vägen till din hagercentral SL LED SL LED ger rummet en mjuk effektfull belysning Ställverk Ställverk för lågspänning i kontor, offentliga byggnader och kommersiella lokaler. 3

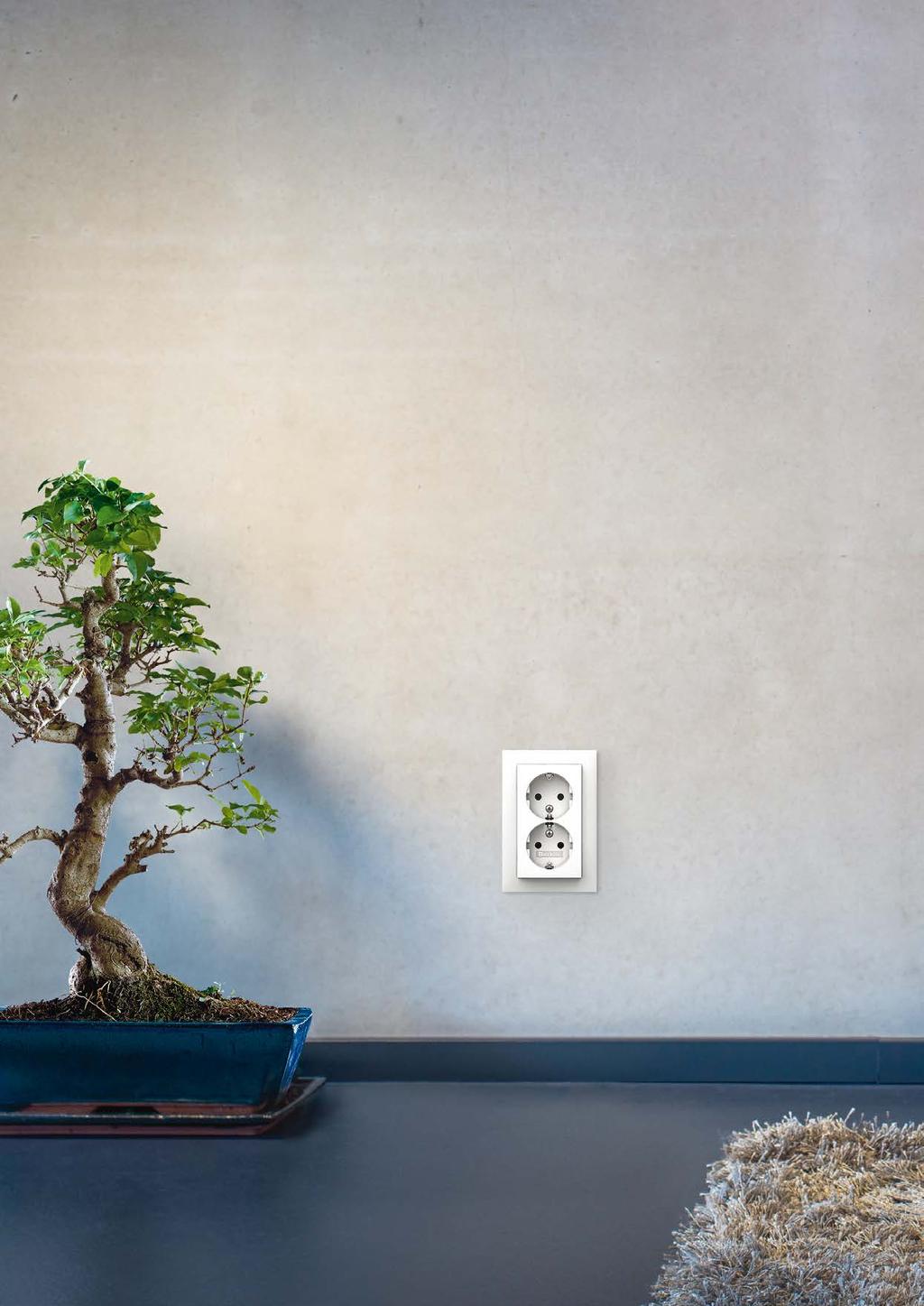

4 Nytt S.1 2-vägsuttag Perfekt in i minsta detalj. 4

5

6 S.1 2-vägsuttag Våra nya dubbla vägguttag är de senaste produkterna i strömställarserien Berker S.1. Dess enkelhet och tidlösa design gör det till ett självklart standardval för både bostäder och kommersiella fastigheter. Med de nya uttagen är detta en produktserie du inte vill missa Framsida insats Säkert Robust Snabbt Flexibelt 01 Tack vare att klorna är galvaniskt frånskilda montageramen, skyddar detta mot oavsiktlig penetration av strömförande ledare och minskar risken för oavsiktlig elektrisk chock. 02 Eftersom jordanslutningarna är infällda i locket minskar det risken för t.ex. dålig kontakt vid övermålning. 04 Genom en extra förstärkt montageram, som ger en mer robust känsla. 05 Med högkvalitativa materialval garanterar ett långlivat och hållbart uttag. 06 Med endast 4 5 varv på snabbskruvarna till klorna, monteras eller demonteras uttaget i apparatdosan. 07 Då inriktningsmarkeringarna minimerar monteringstiden och underlättar ett rakt montage. 08 Klornas utformning och den optimerade insatsen gör att uttaget passar perfekt för alla typer av apparatdosor både i nya och befintliga byggnader. 09 Med hjälp av uttaget kan även små ojämnheter, upp till 1 mm, i väggen döljas. 03 För att uttaget är garanterat beröringsskyddat även utan lock och utanför dosan. (ej petskyddat) 6

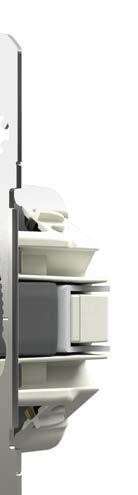

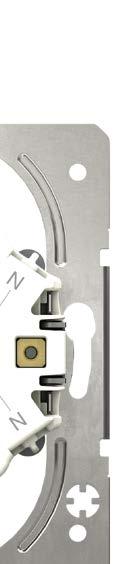

7 Vägguttaget är helt nyutvecklat och optimerat in i minsta detalj. Framförallt har installationshastighet och säkerhet varit i fokus, allt för en snabb men enkel och säker installation. Produktsortimentet är brett och det finns ett uttag för varje behov Baksida insats Bekvämt 10 Med de praktiska inriktningsmarkeringarna i nyckelhålen, är det möjligt att installera uttaget i väggen med millimeterprecision. 11 Markering på insatsen anger ledarnas skalningslängd. 12 Fält for gruppmärkning av uttaget direkt på montageramen. Enkelt 13 Att frigöra anslutna ledare med de rejäla och välplacerade snabbanslutningsklämmorna. 14 Med extra montagehål för förstärkt infästning av uttaget i väggen. 15 Med lasergraverade och tydliga inkopplingsscheman på baksidan av insatsen. Mångsidigt 16 Eftersom uttaget är perfekt utrustat för att uppfylla varje behov, oavsett vilken applikation det än är. Och är därför ett vägguttag som lämpar sig för alla slags användningsområden. Mer information: hager.se/uttag

8 Från det komplexa till det kompakta 8

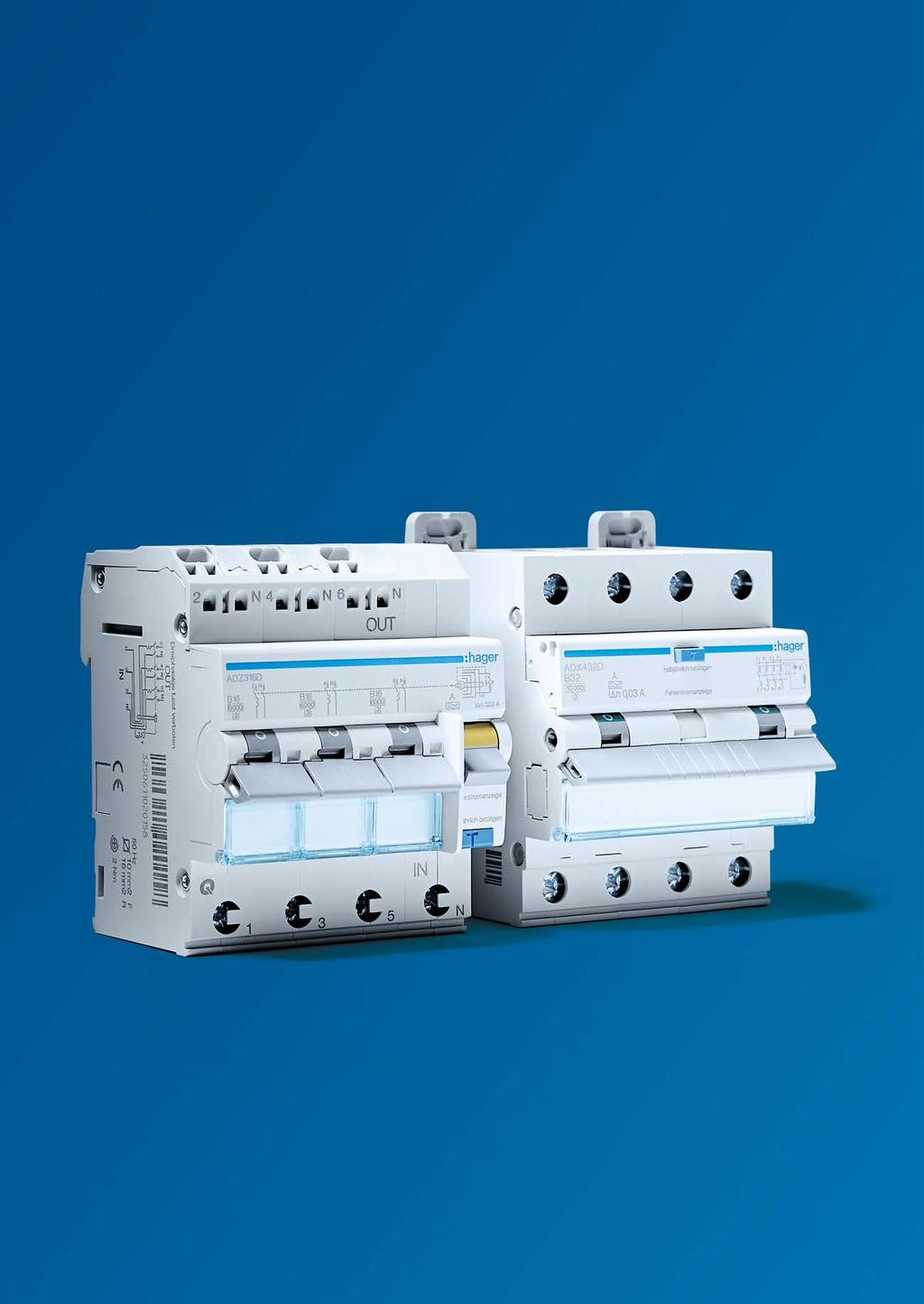

9 Personskyddsbrytare, 3 x 1-polig + N och 4-polig Kombinationen för skydd mot jordfelsströmmar och överströmmar är en teknisk lösning för fördelningar och mindre centraler där selektivitet vill uppnås. Den nya personskyddsbrytaren, 3x1-polig+N, ansluter tre 1-poliga dvärgbrytare för tre 230V AC-kretsar med en jordfelsbrytare och säkrar därmed alla tre kretsar samtidigt. Den nya personskyddsbrytaren 3x1-polig+N är för närvarande den mest kompakta lösningen på marknaden. Faser och neutralledare är tydligt och strukturerat uppdelade. Detta ger förutom tydlighet även en högre tillgänglighet i anläggningen. En lekman ser genast vilka funktioner som hör ihop och kan enkelt återaktivera strömkretsarna efter en kortslutning eller överbelastning. I dagsläget är det endast Hager som kan erbjuda detta. 9

10 Anslutning till framtiden Börjar med planeringen 10

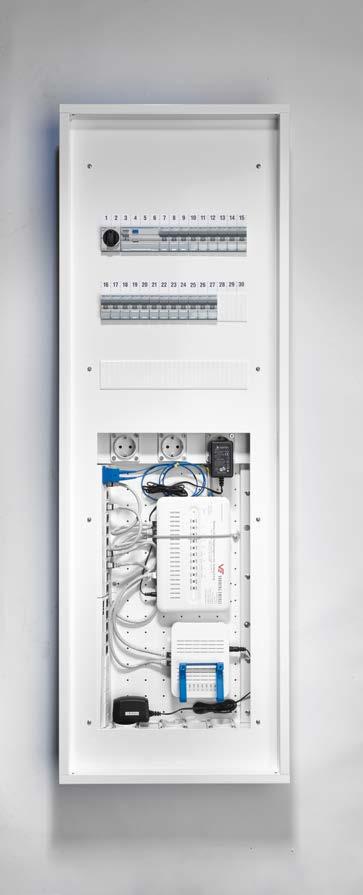

11 Kombicentraler För bostäder I dag är mediacentralen en viktig komponent i elinstallationen. Med en kombicentral får du in både kraft och mediautrustning i samma central. I mediadelen finns utrymme för externa komponenter som fiberanslutning, router, switch osv, nödvändiga för ett modernt IT-nät i bostäder. Nu finns kombicentralen med 2, 3 eller 4 rader. Som tillbehör finns även dörr med plastruta för bättre signalmottagning. Skillnaderna finner du bakom dörren: Mediacentraler är försedda med en hålad montageplåt för att kunna fästa externa IT-komponenter i kapslingen. Till din hjälp har du speciella resårband, fästskruvar eller ett hyllplan för apparaterna i centralen. Kapslingarna är försedda med 6 stycken SCHUKO-uttag för externa komponenter, fyra upptill och två nertill. Kombicentralen i översikt Det smarta hemmet fungerar som den mänskliga hjärnan: Först när båda hjärnhalvorna samarbetar på ett koordinerat sätt uppstår framstående prestationer. Därför bör du ägna den vänstra hjärnhalvan i det intelligenta hemmet lika mycket uppmärksamhet som den högra. Här finns nämligen alla kontaktpunkter för elfördelning och fastighetsstyrning. Höj dina kunders boende-iq genom att inte göra något halvdant i teknikcentralen! Tillbehör Kombimedian kan förses med en mängd tillbehör bland annat dörr med en vit plastskiva som gör att wifi signalerna lättare kommer ut från kapslingen. Det finns naturligtvis möjlighet att komplettera kapslingarna med fler hållare får RJ45 uttag samt vinklat hyllplan. Resårband för att spänna fast produkter samt skruv för att fästa dessa i mediaplåten finns också som tillbehör om man behöver fler än det som ingår i kapslingen som standard. 11

12 12

13 coviva För ett smartare hem. Det finns många lösningar för Smarta hem, men coviva är annorlunda. coviva erbjuder en lösning utan komplicerad installation av extra kablage, något som normalt kan kräva omfattande strukturella åtgärder. Detta gör coviva till den optimala lösningen för alla som vill modernisera eller renovera sitt hem. Hjärtat i denna trådlösa Smarta hem lösning är coviva Smartbox. Den fungerar som ett gränssnitt till internet och kopplar samman alla trådlösa quicklink-produkter i en app. Gamla ledningar... i hundratusentals i befintliga bostäder runt om i Sverige. Elinstallationerna är över 50 år gamla och härrör från 60-talet och minst hälften av dessa har aldrig rustats upp. Undersökningar visar att över 55% av svenskarna är positiva till Smarta hem-lösningar, men många tror att det kräver omfattande strukturella åtgärder och måste bli kostsamt. 55% Positiva till Smata hem-lösningar (Mindshare 2016)... enkel styrning coviva bygger broar över detta hinder en modernisering av elsystemet kan utgöra, med en tillförlitlig radiolösning: quicklink. De kompakta puckarna är enkla att integrera i en befintlig installation, genom att montera dem bakom varje strömbrytare, lägga till dem i coviva Smartbox. Sedan är allt klart att styra med en app. Analysföretaget Gartner förutspår att varje hem kommer att ha upp till 500 uppkopplade enheter och att antal uppkopplade hem i världen kommer att vara mellan 500 och 700 miljoner Detta skulle innebära att det i Sverige då kommer det att finnas ca 100,000 uppkopplade hem, vilket skulle vara en ökning med ca 250% och coviva är en del av detta. 250 % Ökning av Smarta hem fram till 2020 (Gartner 2016) KNX-baserat Vissa leverantörer av smarta hem-lösningar är inriktade på egna system; med andra ord, proprietära och fristående. Hager å andra sidan, arbetar konsekvent med den etablerade KNX-standarden. Alla våra system för intelligent fastighetsautomatik och Smarta hem talar samma språk och interagerar intuitivt. Detta gör dem möjliga att kombinera och uppgradera efter behov. Du kan garantera ett helt framtidssäkert system för dina kunder. Du hittar bara denna nivå av samstämmighet hos Hager. 13

14 coviva Trådlös kommunikation I hjärtat av ditt hem finns coviva Smartbox, som fungerar på samma sätt som ett internet-gränssnitt. Boxen är ansluten till de installerade quicklink-produkterna. Eftersom systemet är modulärt, kan dina kunder enkelt utöka Smarta hem-funktionerna stegvis, först med belysning, sedan markiser och till sist värmestyrning. Eller kanske rumsvis, börja i vardagsrummet, sedan köket eller sovrummet. Infällda radioaktorer Brytaktor till/från och dimmer utan neutralanslutning för belysning, brytaktorer med neutralanslutning och alla aktorerna är utrustade med 2st ingångar. Aktorerna är ibland de minsta på marknaden och passar bakom de flesta strömbrytare och uttag, trådarna för anslutning av brytare och tryckknappar fungerar dessutom som antenner. Smarta strömställare Insatserna från Hager kan enkelt placeras bakom strömbrytaren. I de flesta fall är det att föredra att byta traditionella strömbrytare till strömbrytare med återfjädrande funktion. Vid behov kan alla strömbrytare bytas ut mot strömbrytare med inbyggd kommunikation. Därmed får inte bara funktionen en uppgradering utan även utseendet. Trådlösa utanpåliggande enheter Även utsidan av ett hem räknas som en del i det Smart hemmet: markiser och trädgårdsbelysning kan enkelt styras med trådlös teknik via din mobiltelefon. Tack vare IP55-klassningen är enheterna driftsäkra i alla väder. Om räckvidden inte är tillräcklig går det enkelt att lösa med hjälp av en förstärkare. Detta gör att även byggnader en bit ifrån huset, som t.ex. friggebodar eller redskapsskjul, kan inkluderas i systemet. Effektvisera uppvärmningen För maximal komfort och välbefinnande i det Smarta hemmet är ventiler med rumstermostat till befintliga vattenradiatorer att föredra. Genom att styra uppvärmningen på ett smart sätt kan dina kunder enkelt spara pengar. Till exempel kan värmen sänkas under dagtid då ingen är hemma. Att spara innebär inte heller att något måste försakas. Tvärtom, på morgonen kan dina kunder in i ett varmt och skönt badrum, och på kvällen kan de värma upp vardagsrummet så att de kan krypa upp i soffan och läsa en bok. Coviva gör allt detta möjligt. Slipp störningar med quicklink Alla quicklink-moduler använder den standardiserade KNX-frekvensen 868 MHz, som är till för kortvågskommunikation (SRD) i bostäder i Europa. Frekvensen kännetecknas av att den inte är känslig för störningar och att den har en bra räckvidd: 100 m utomhus och 30m inomhus. Precis vad dina kunder behöver och vill ha! 14

15 Infällda aktorer Markisbrytare Astronomiskt ur * Nyhet: Ventilställdon till vattenradiator Väderstation** Utomhus mottagare IP55 Vägguttagsadapter * Eftersom coviva använder produkterna i en quicklink-installation, fungerar alla funktioner även utan coviva Smartbox och även om internetanslutningen bryts. ** Netatmo väderstationen hjälper systemet att identifiera och samla in klimatdata inom- och utomhus. Hager tillhandhåller endast möjligheten att integrera en väderstation från Netatmo i coviva. Väderstationen säljs ej av Hager. 15

16 16

17 quicklink KNX har aldrig varit enklare Det trådlösa alternativet quicklink gör det riktigt enkelt. Du sparar inte bara in på kostsam kabeldragning, du får även möjlighet att snabbt börja programmera systemet direkt på produkterna. Förändringar eller justeringar görs oftast med några få och enkla knapptryckningar. quicklink är enkelt och lätt att förstå och inga speciella förkunskaper, verktyg eller programvaror behövs för att driftsätta dem. quicklink-produkterna är alltid trådlösa och kommunicerar via radio. De används med fördel som en problemlösare, t.ex. där det är kan vara svårt att komma fram med nytt kablage. Lösningen passar perfekt vid en renovering då anläggningen ska uppgraderas till nästa nivå, t. ex med komfortfunktioner som Släck allt eller Scenario. KNX-standarden integreras allt oftare i vanliga fastigheter, och eftersom det är en standard så talar alla produkter från olika tillverkare samma språk. Det gäller givetvis även Hagers egna system quicklink och easy. Dessa system är baserade på KNX och går att uppgradera hela vägen till KNX med ETS-programmering. Inga produkter går till spillo om man vill ta sin anläggning till nästa nivå. KNX garanterar att kundens investering är framtidssäker och ger maximala utbyggnadsmöjligheter. 17

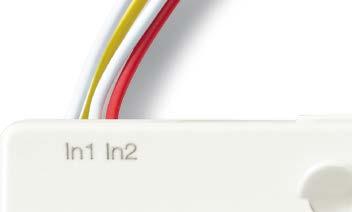

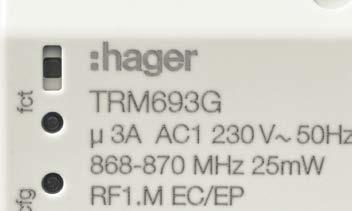

18 Marknadens minsta trådlösa KNX-aktorer De nya aktorerna har ett mindre och mer kompakt format (ca 40 x 40 x 18mm), är enkla att installera och optimerade för LED-laster. I sortimentet finns både varianter med och utan neutralanslutning. Alla aktorer har kombinerade in- och utgångar i samma enhet för att lätt kunna installeras i en befintlig anläggning. TRM702A* TRM692G TRM694G Binäringång 2-kanaler Batteridriven sändare som tar in slutningar ifrån en vanlig konventionell brytare och skickar dem vidare till andra produkter. Fungerar för att styra en vanlig bryt- (till/från) eller en dimmeraktor. Markisaktor 1-kanal / Binäringång 2-kanaler Mottagare för markisstyrning och 2st ingångar för att styra aktorn lokalt eller andra enheter i anläggningen. Brytaktor 1-kanal pot.fri / Binäringång 2-kanaler Mottagare till/från med potentialfri kontakt och 2st ingångar för att styra aktorn lokalt eller andra enheter i anläggningen. * Utbytbart CR2430 batteri 18

19 Lasttyp TRM690G E-nr TRM691E E-nr TRM693G E-nr TRM694G E-nr V Glödljus W W 500 W 600 W 230 V Halogen W W 500 W 600 W 12 V DC 24 V DC Halogen med konventionell trafo VA VA 250 VA 600 VA 12 V DC 24 V DC Halogen med elektronisk trafo VA VA 250 VA 600 VA 230 V Lysrör, okompenserade 150 W 40 W 230 V Kompaktlysrör 150 W 40 W 230 V LED 3 50 W 3 50 W 150 W 40 W 230 V Induktiv last 3 A, cos φ = 0,6 4 A, cos φ = 0, V DC Klenspännings-last 4 A 12 V/2 A 24 V TRM693G TRM690G TRM691E Brytaktor 1-kanal / Binäringång 2-kanaler Mottagare till/från med 3A kontakt och 2st ingångar för att styra aktorn lokalt eller andra enheter i anläggningen. Brytaktor 1-kanal utan neutral anslutning / Binäringång 2-kanaler Mottagare till/från utan neutral anslutning och 2st ingångar för att styra aktorn lokalt eller andra enheter i anläggningen. Dimmeraktor 1-kanal utan neutral anslutning / Binäringång 2-kanaler Mottagare dimmer utan neutral anslutning och 2st ingångar för att styra aktorn lokalt eller andra enheter i anläggningen. 19

20 Ny dimension i planeringen hagercad 20

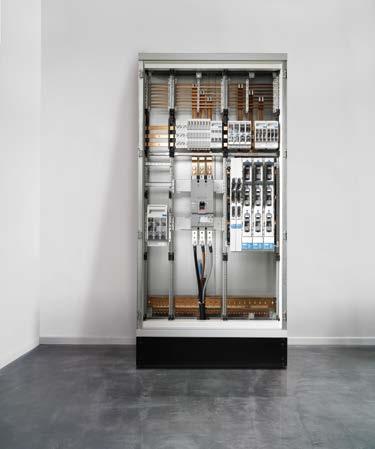

21 Planeringsverktyg hagercad Tycker du om 3D? Då kommer du att älska hagercad! Med det nya planeringsverktyget hagercad blir projekteringen av lågspänningsställverk för första gången i den tredje dimensionen och därmed mer beskrivande, mångsidig och enklare. hagercad är planeringsverktyget för hela elbranschen att projektera ett lågspänningsställverk i. Det omfattar alla användningsområden, från små centraler via mätutrustning till fördelningscentraler upptill 1600A. hagercad är verktyget för elingenjörer, konsulter och apparatskåpsbyggare. Framför allt är det ett intelligent program. Ett kopplingsschema skapas i tabellform, därefter genereras layout, plintschema, värmeförlustberäkning och etiketter automatiskt. Ett datautbyte för alla vanliga CAD-system säkerställs genom DWG / DXF. 21

22 Hager Central Den enkla vägen till din hagercentral 22

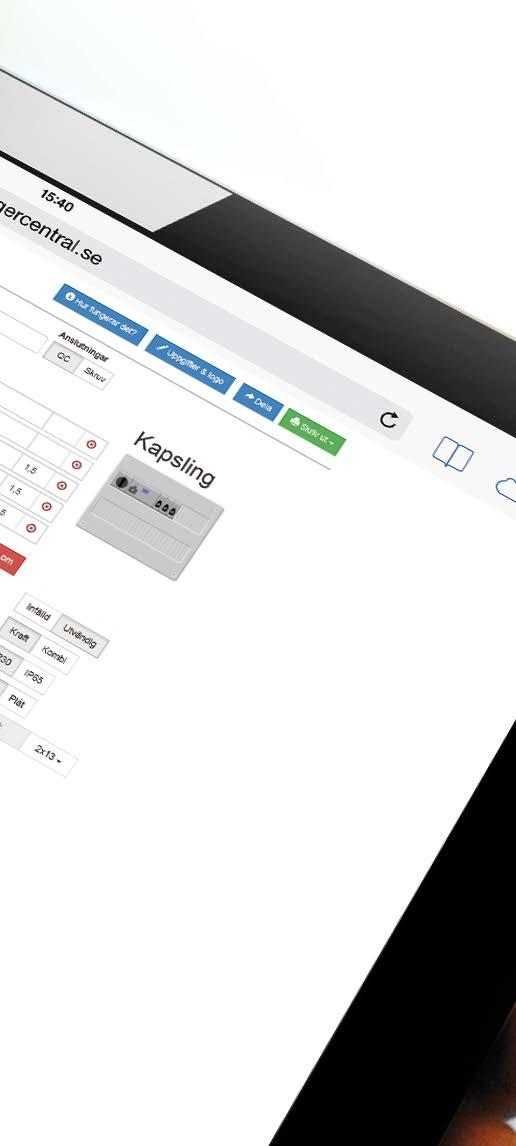

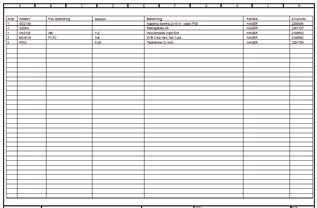

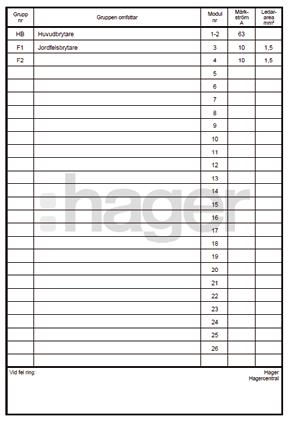

23 Hager centralprogram Vi har uppdaterat vårat enkla program på webben där du kan skapa sin egna central. Programmet vänder sig till dig som brukar plocka ihop din egen central sätta upp den samt lämna ifrån dig en gruppförteckning. Det har tillkommit fler produkter så som överspänningsskydd, flera typer av personskyddabrytare mm. Vi har även utökat automatik delen med fler produkter. En funktion för att lägga till flera tommoduler eller byta rad har tillkommit. Det finns även möjlighet att exportera in sitt objekt på myhager så att man får tillgång till blanda annat bruksanvisning och miljödokument. Fyll i precis som du alltid har gjort i en gruppförteckning så tar programmet fram ett urval av produkter som underlättar sammansättningen. 23

24 24

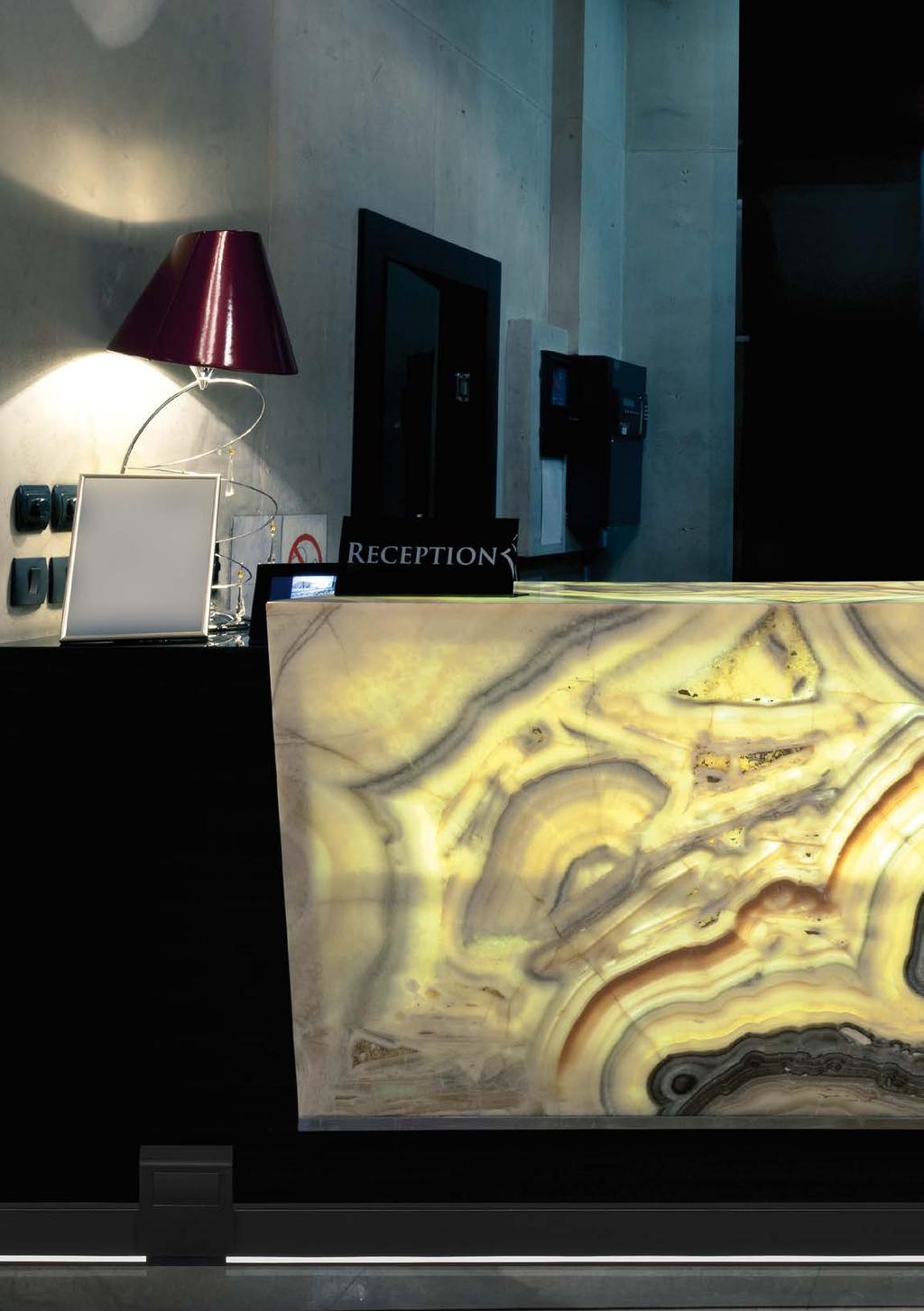

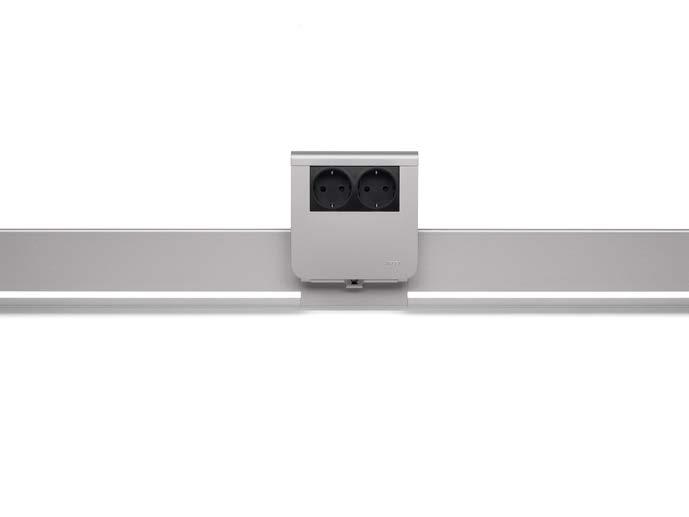

25 SL Sockellistsystem Stilren och modern design Passande profil för varje stil SL-kanalen finns i två storlekar, 55 mm och 80 mm. För att ge ett ännu bättre helhetsintryck är apparathållarna proportionellt anpassats till kanalstorleken. Över- och underdel beställs separat. Tre profiltyper och tre grundfärger utgör basen i det breda utbudet. Lösningar till varje rum och för varje tycke och smak. Passar alla miljöer Sockellistsystemet SL passar perfekt i alla miljöer, både utseendemässigt och tekniskt. SL-kanalen finns i två storlekar, 55 mm och 80 mm. För SL LED behövs den större storleken 80mm. Stilfull design Den tidsenliga designen är en fördel, likaså det stora urvalet. Önskas något utöver det vanliga rekommenderas SL LED, som finns i svart och Alu-färg. Överlägsen teknik Lika diskret som sockellistsystemet är till det yttre, lika enkel är installationen. Nästan alla kanaldetaljer monteras utan skruvar och verktyg tack vare snabbanslutningar. 55mm SL20080 (20x55 mm), svart 80 mm SL20080 (20x80 mm), LED Alu-färg 25

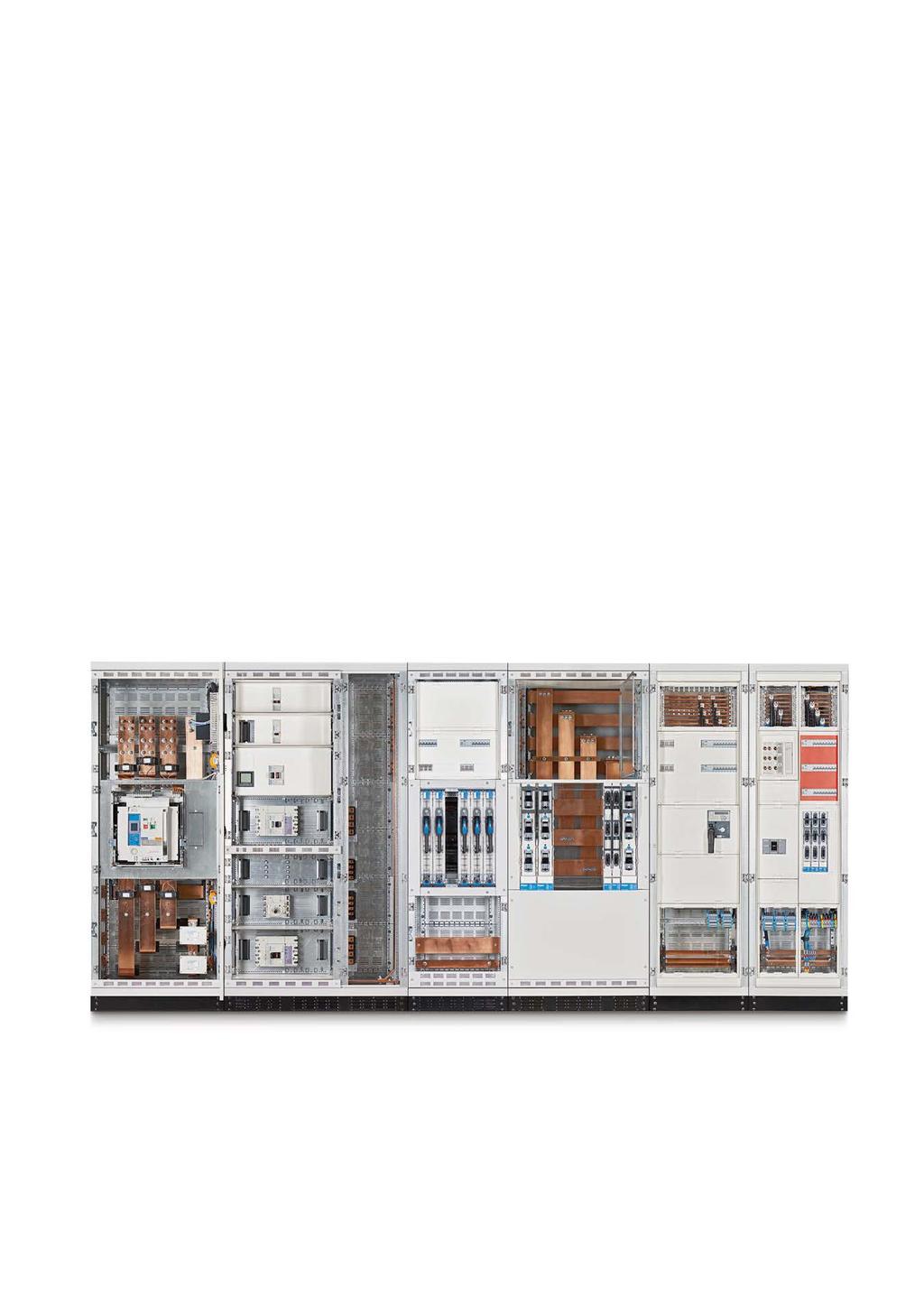

26 Quadro ställverk när du behöver energi

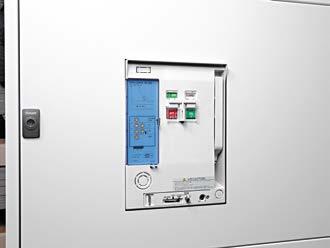

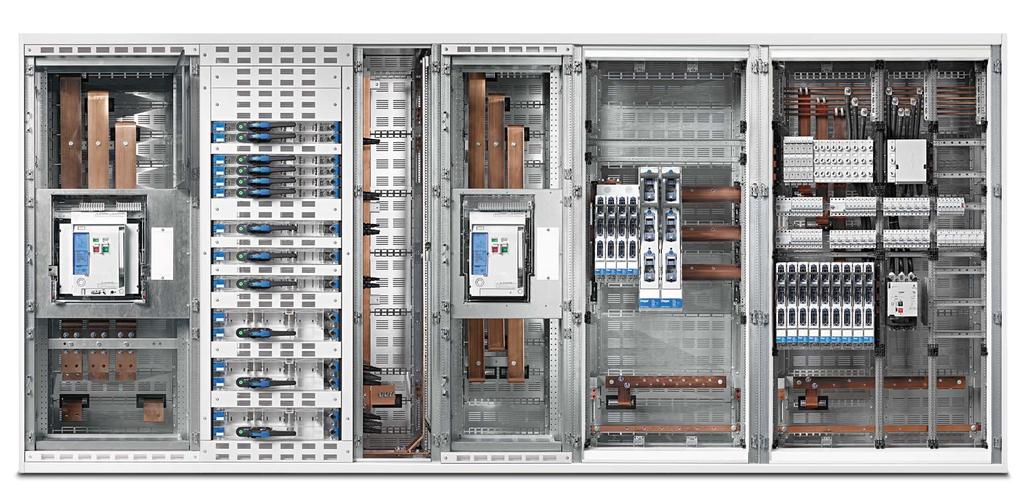

27 Ställverk quadro plus Ställverk för lågspänning i kontor, offentliga byggnader och kommersiella fastigheter. Quadro uppfyller naturligtvis IEC Det gör att du får samtestade produkter från ställverk till undercentral. Komponenterna (ställverk, strömskenor o.s.v.) är utvecklade för att användas tillsammans. Detta bidrar till en hög personsäkerhet liksom till att skapa tillförlitlighet och driftsäkerhet för den elektriska installationen. Självklart kan man bygga med både den nya generationens säkringsfria teknik och den mer traditionella tekniken med säkringslastbrytare. 01 Flera inkommande Upp till sex inkommande kablar 02 Luftbrytare (ACB) Effektbrytare av typ ACB för 800 till Utgående grupper Effektbrytare med eller uttan plugin eller säkringslastbrytare, valet är ditt Strömskena Möjlighet att ansluta strömskena direkt på ställverket 27

28 Hager Electro AB Box Göteborg Besöksadress: Bifrostgatan Mölndal Telefon: hager.se 17SE0024IMC
