1 FREEWAVE sektioner trådlös centralapparat Användarmanual Version /2003 Copyright för Crow Products Ltd Juni 2003 FreeWave 64 V1.01 och senare

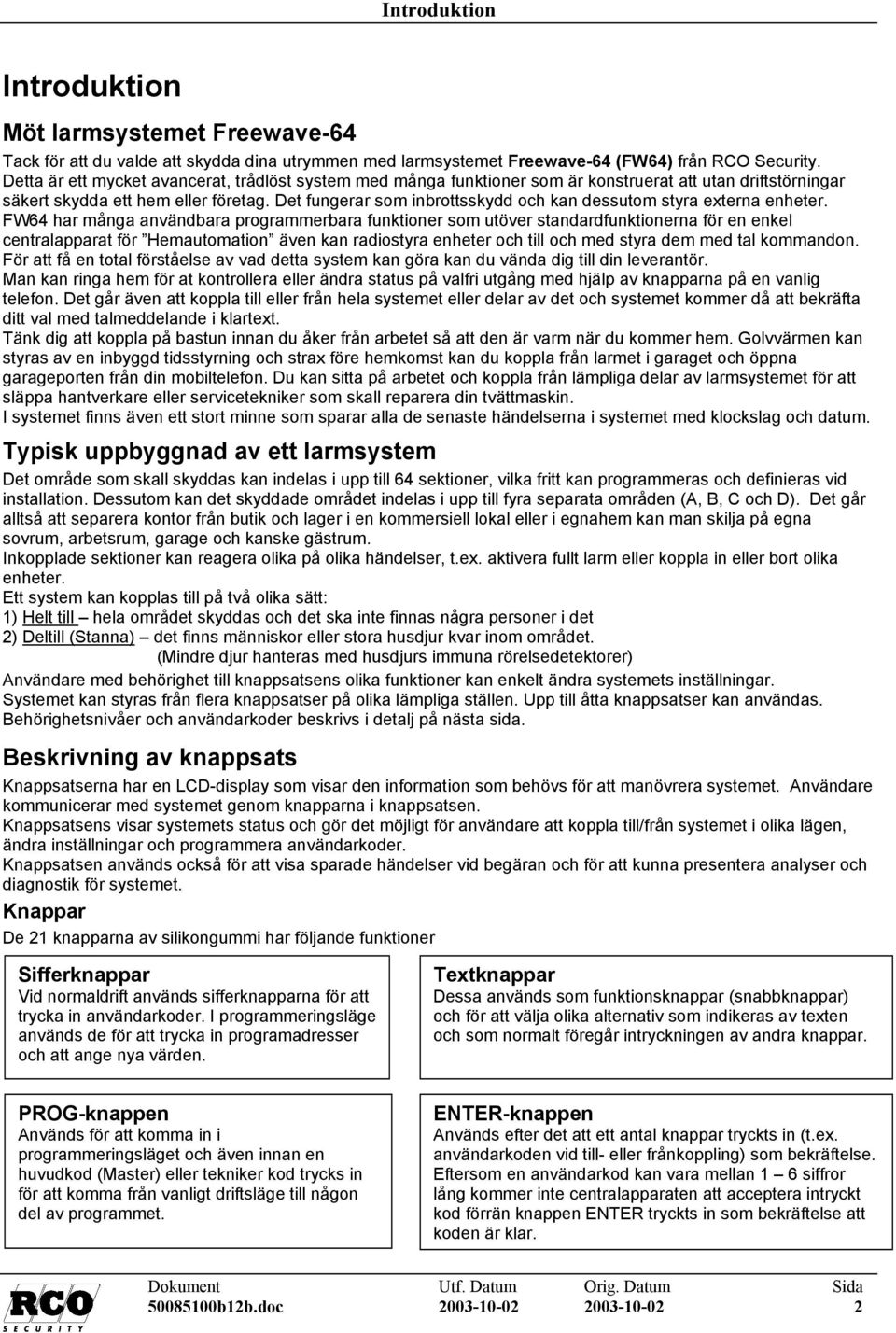

2 Introduktion Introduktion Möt larmsystemet Freewave-64 Tack för att du valde att skydda dina utrymmen med larmsystemet Freewave-64 (FW64) från RCO Security. Detta är ett mycket avancerat, trådlöst system med många funktioner som är konstruerat att utan driftstörningar säkert skydda ett hem eller företag. Det fungerar som inbrottsskydd och kan dessutom styra externa enheter. FW64 har många användbara programmerbara funktioner som utöver standardfunktionerna för en enkel centralapparat för Hemautomation även kan radiostyra enheter och till och med styra dem med tal kommandon. För att få en total förståelse av vad detta system kan göra kan du vända dig till din leverantör. Man kan ringa hem för at kontrollera eller ändra status på valfri utgång med hjälp av knapparna på en vanlig telefon. Det går även att koppla till eller från hela systemet eller delar av det och systemet kommer då att bekräfta ditt val med talmeddelande i klartext. Tänk dig att koppla på bastun innan du åker från arbetet så att den är varm när du kommer hem. Golvvärmen kan styras av en inbyggd tidsstyrning och strax före hemkomst kan du koppla från larmet i garaget och öppna garageporten från din mobiltelefon. Du kan sitta på arbetet och koppla från lämpliga delar av larmsystemet för att släppa hantverkare eller servicetekniker som skall reparera din tvättmaskin. I systemet finns även ett stort minne som sparar alla de senaste händelserna i systemet med klockslag och datum. Typisk uppbyggnad av ett larmsystem Det område som skall skyddas kan indelas i upp till 64 sektioner, vilka fritt kan programmeras och definieras vid installation. Dessutom kan det skyddade området indelas i upp till fyra separata områden (A, B, C och D). Det går alltså att separera kontor från butik och lager i en kommersiell lokal eller i egnahem kan man skilja på egna sovrum, arbetsrum, garage och kanske gästrum. Inkopplade sektioner kan reagera olika på olika händelser, t.ex. aktivera fullt larm eller koppla in eller bort olika enheter. Ett system kan kopplas till på två olika sätt: 1) Helt till hela området skyddas och det ska inte finnas några personer i det 2) Deltill (Stanna) det finns människor eller stora husdjur kvar inom området. (Mindre djur hanteras med husdjurs immuna rörelsedetektorer) Användare med behörighet till knappsatsens olika funktioner kan enkelt ändra systemets inställningar. Systemet kan styras från flera knappsatser på olika lämpliga ställen. Upp till åtta knappsatser kan användas. Behörighetsnivåer och användarkoder beskrivs i detalj på nästa sida. Beskrivning av knappsats Knappsatserna har en LCD-display som visar den information som behövs för att manövrera systemet. Användare kommunicerar med systemet genom knapparna i knappsatsen. Knappsatsens visar systemets status och gör det möjligt för användare att koppla till/från systemet i olika lägen, ändra inställningar och programmera användarkoder. Knappsatsen används också för att visa sparade händelser vid begäran och för att kunna presentera analyser och diagnostik för systemet. Knappar De 21 knapparna av silikongummi har följande funktioner Sifferknappar Vid normaldrift används sifferknapparna för att trycka in användarkoder. I programmeringsläge används de för att trycka in programadresser och att ange nya värden. Textknappar Dessa används som funktionsknappar (snabbknappar) och för att välja olika alternativ som indikeras av texten och som normalt föregår intryckningen av andra knappar. PROG-knappen Används för att komma in i programmeringsläget och även innan en huvudkod (Master) eller tekniker kod trycks in för att komma från vanligt driftsläge till någon del av programmet. ENTER-knappen Används efter det att ett antal knappar tryckts in (t.ex. användarkoden vid till- eller frånkoppling) som bekräftelse. Eftersom en användarkod kan vara mellan 1 6 siffror lång kommer inte centralapparaten att acceptera intryckt kod förrän knappen ENTER tryckts in som bekräftelse att koden är klar. Dokument Utf. Datum Orig. Datum Sida b12b.doc

3 Freewave 64 Introduktion Ljudande signaler Från knappsatsen hörs signaler (pip) som svar på vad användaren tryckt in. Dessa olika signaler återfinns i tabell 1 nedan: Tabell 1: Lista över ljudsignaler Ljud Varaktighet Beskrivning Kort pip En gång En knapp i knappsatsen har tryckts in 3 korta pip En gång Operationen har utförts på rätt sätt Långt pip En gång Felaktig operation eller fel knapp intryckt Långsamma pip Under hela fördröjningstiden vid in- och utpassering Utpasseringsvarning när systemet tillkopplas som anger att man måste lämna det skyddade området eller som inpasseringsvarning att man måste gå via inpasseringssektion direkt fram till knappsats för att koppla från systemet. Ljusindikeringar Indikeringarna visar systemets status. De olika indikeringarna återfinns i tabell 2. Tabell 2: Lista över ljusindikeringar Beteckning Bypass Stay Armed Ready Trouble Funktion Anger att det finns sektioner bortkopplade Anger att systemet är delvis tillkopplat i läge STANNA Anger att hela systemet eller att ett område är helt tillkopplat Indikerar att systemet är klart att tillkopplas Indikerar systemfel eller problem. Skriv ner vad som står på knappsats display och ring systemets servicetekniker KNAPPSATSSABOTAGE (larm vid för många fel koder) Larm vid fel kod eller Knappsatssabotage aktiveras efter det att fyra felaktiga koder tryckts in i en följd. Centralapparaten kommer INTE att blockera knappsatsen i detta läge utan bara skapa ett larmläge som kan rapportera till larmcentral via larmsändaren. Om man nu trycker in rätt kod kommer detta larm att återställas men larmhändelsen lagras i minnet och på knappsatsens display visas Ny handelse som anger att händelsen sparats i minnet. Display I LCD-displayen kan visas upp till 16 tecken per rad i två rader. För text som hamnar utanför displayens yta kan texten visas genom att trycka på BYPASS. I displayen visas: Systemmeddelanden Öppna sektioner (sektioner i larmläge) Systemstatus Felmeddelanden Händelser i minnet Beskrivning av sektioner Sektionsnummer under programmering Enhetsnummer under manövrering Dokument Utf. Datum Orig. Datum Sida b12b.doc

4 Freewave 64 Handhavande Handhavande Tillkoppling innan man lämnar området Förberedelser före tillkoppling Kontrollera att den gröna lysdioden Ready lyser. Denna indikering är bara tänd när alla sektioner är hela (alla dörrar och fönster stängda och inga rörelser förekommer framför inkopplade rörelsedetektorer). Om den gröna lysdioden Ready inte lyser kommer det på displayen att visas sektioner i larmläge med deras beskrivning. Se till så att sektioner i larmläge blir hela eller bortkoppla dem. Bortkoppla sektion som du inte kan få hel. Se sidan 12 för detaljer. Anm.: Bortkopplade sektioner kan inte lösa ut larm, d.v.s. de utrymmen som normalt skyddas av bortkopplade detektorer lämnas utan inbrottsskydd Tillkoppling av systemet PowerWave 64 DATUM TID Om systemet är klart att tillkopplas visas i displayen systemtyp, datum och klockslag samt den gröna lysdioden Ready är tänd. Innan området lämnas skall larmsystemet tillkopplas. När larmsystemet tillkopplas kommer alla detektorer i systemet/området att kunna ge larm. När systemet är klart, tryck in din användarkod och tryck sedan på <ENTER> för att bekräfta koden och koppla till systemet. Ange kod **** I display uppmanas du att lämna det skyddade området. Omr. som lamnas A --- Normalt finns det en utpasseringsfördröjning innan systemet/området blir tillkopplat. Denna tid är till för att man skall hinna gå ut. När fördröjningen löpt ut tänds lysdioden ARMED för att indikera att systemet är tillkopplat och den vanliga systemtexten visas i displayen. (Indikeringarna kan slockna efter några sekunder beroende på hur installatören programmerat systemets inställningar). Snabbtillkoppling Tillkopplade A --- omr. Om denna funktion programmerats av installatör, tryck på <ARM> för att koppla till systemet. Under fördröjningstiden hörs långsamma pip som anger att systemet ännu inte blivit tillkopplat och att du har tid att lämna det skyddade området. Om du måste koppla från systemet igen under utpasseringstiden, tryck på <ARM>. Frånkoppling av systemet Tryck in din användarkod och tryck sedan <ENTER>. Följande systemmeddelande kommer att visas: Omr. A --- frankopplat Stoppa och återställa aktiverade larm Om ett larm lösts ut: Tryck in din användarkod och tryck sedan <ENTER> för att när som helst stoppa ljudande larm. Sida Dokument Utf. Datum Orig. Datum b12b.doc

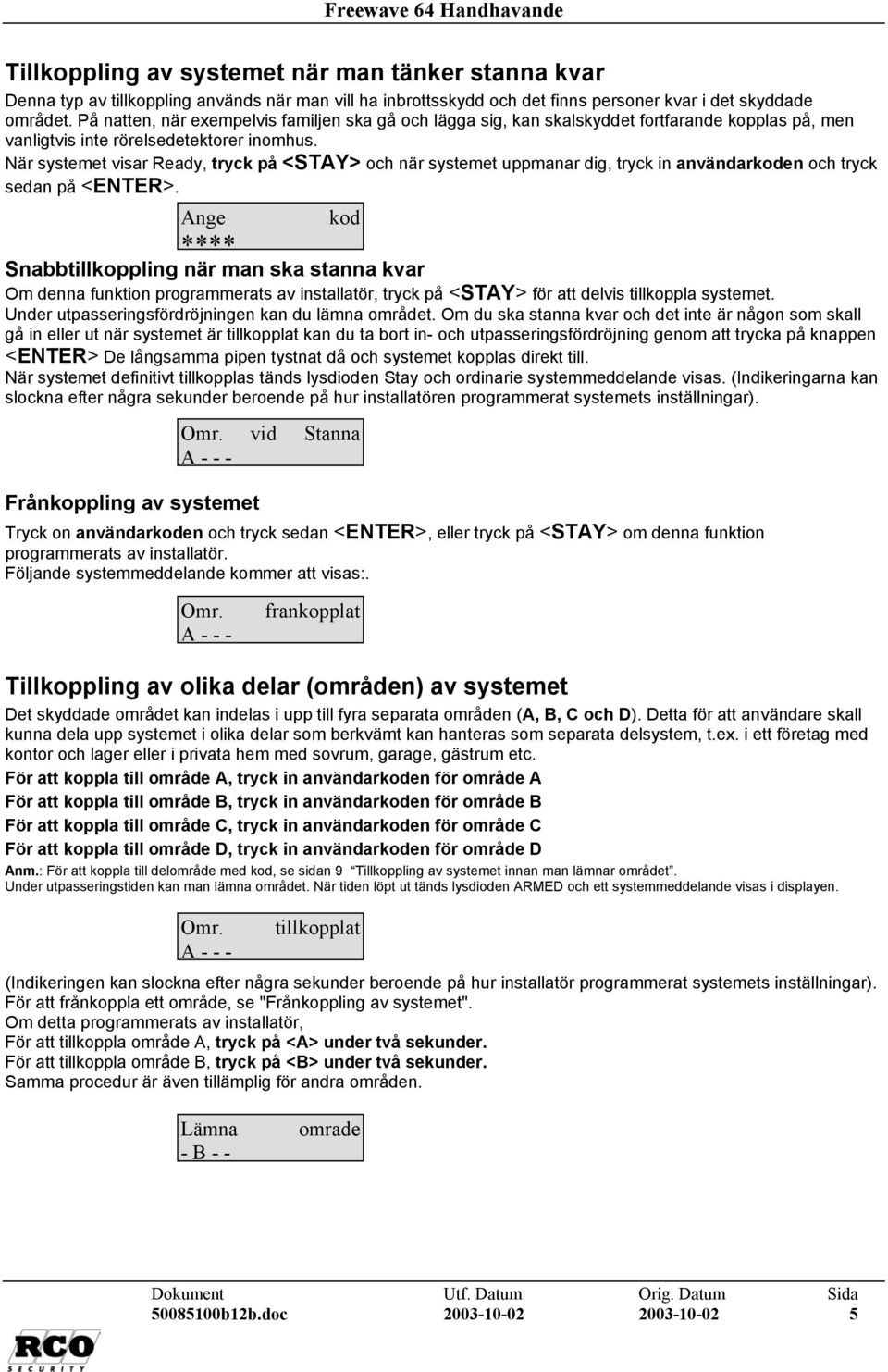

5 Freewave 64 Handhavande Tillkoppling av systemet när man tänker stanna kvar Denna typ av tillkoppling används när man vill ha inbrottsskydd och det finns personer kvar i det skyddade området. På natten, när exempelvis familjen ska gå och lägga sig, kan skalskyddet fortfarande kopplas på, men vanligtvis inte rörelsedetektorer inomhus. När systemet visar Ready, tryck på <STAY> och när systemet uppmanar dig, tryck in användarkoden och tryck sedan på <ENTER>. Ange **** kod Snabbtillkoppling när man ska stanna kvar Om denna funktion programmerats av installatör, tryck på <STAY> för att delvis tillkoppla systemet. Under utpasseringsfördröjningen kan du lämna området. Om du ska stanna kvar och det inte är någon som skall gå in eller ut när systemet är tillkopplat kan du ta bort in- och utpasseringsfördröjning genom att trycka på knappen <ENTER> De långsamma pipen tystnat då och systemet kopplas direkt till. När systemet definitivt tillkopplas tänds lysdioden Stay och ordinarie systemmeddelande visas. (Indikeringarna kan slockna efter några sekunder beroende på hur installatören programmerat systemets inställningar). Frånkoppling av systemet Omr. vid Stanna A --- Tryck on användarkoden och tryck sedan <ENTER>, eller tryck på <STAY> om denna funktion programmerats av installatör. Följande systemmeddelande kommer att visas:. Omr. A --- frankopplat Tillkoppling av olika delar (områden) av systemet Det skyddade området kan indelas i upp till fyra separata områden (A, B, C och D). Detta för att användare skall kunna dela upp systemet i olika delar som berkvämt kan hanteras som separata delsystem, t.ex. i ett företag med kontor och lager eller i privata hem med sovrum, garage, gästrum etc. För att koppla till område A, tryck in användarkoden för område A För att koppla till område B, tryck in användarkoden för område B För att koppla till område C, tryck in användarkoden för område C För att koppla till område D, tryck in användarkoden för område D Anm.: För att koppla till delområde med kod, se sidan 9 Tillkoppling av systemet innan man lämnar området. Under utpasseringstiden kan man lämna området. När tiden löpt ut tänds lysdioden ARMED och ett systemmeddelande visas i displayen. Omr. A --- tillkopplat (Indikeringen kan slockna efter några sekunder beroende på hur installatör programmerat systemets inställningar). För att frånkoppla ett område, se "Frånkoppling av systemet". Om detta programmerats av installatör, För att tillkoppla område A, tryck på <A> under två sekunder. För att tillkoppla område B, tryck på <B> under två sekunder. Samma procedur är även tillämplig för andra områden. Lämna - B -- omrade Dokument Utf. Datum Orig. Datum Sida b12b.doc

6 Freewave 64 Handhavande Under utpasseringstiden kan man lämna området. När tiden löpt ut tänds lysdioden ARMED och ett systemmeddelande visas i displayen. (Indikeringen kan slockna efter några sekunder beroende på hur installatör programmerat systemets inställningar). Omr. - B -- tillkopplat För att frånkoppla ett område, se "Frånkoppling av systemet". Anm.: För att koppla till delområde med kod, se sidan 9 Tillkoppling av systemet innan man lämnar området. Bortkoppling av sektioner Bortkoppla en sektion som inte är hel, d.v.s. står i larmläge och kan inte åtgärdas. Man kan bortkoppla valda sektioner före tillkoppling. Funktionen används även för att temporärt koppla bort sektioner, t.ex. ett vädringsfönster en varm natt. För att bortkoppla vald sektion, tryck på <BYPASS>, lysdioden Bypass tänds för att indikera att systemet står i läge för bortkoppling av sektion. Ange sektionsnumret (t.ex. 01, 05, 12, 47) för en eller flera sektioner. Bortkoppla sekt. När sektioner valts, tryck <ENTER> och i displayen visas be bortkopplade sektionerna: Sekt. 1 Bortkoppl Sekt. 1 Medan systemet befinner sig i bortkopplingsläge kan man koppla bort ännu fler sektioner som man kanske glömt. Tryck <BYPASS>, lysdioden Bypass lyser Lägg till ett sektionsnummer (t. ex. 03) och tryck sedan <ENTER>, lysdioden Bypass lyser för att indikera att sektioner bortkopplats. För att koppla in bortkopplade sektioner, tryck <BYPASS> och ange sedan valt sektionsnummer, t.ex. 12, tryck sedan <ENTER>. Anm.: Vid frånkoppling av systemet kopplas alla bortkopplade sektioner automatiskt in igen. Hur Dörrsignal används (om programmerad av installatör) Dörrsignal innebär att en detektor kan aktivera en signal i dagläge (frånkopplat läge) så att man får en varning att någon kommit in exempelvis i butiksdelen när man arbetar i det bakomliggande lagret. Signalen kan programmeras att styra en summer eller ljussignal. Hur Dörrsignal används (om programmerad av installatör) Dörrsignal innebär att en detektor kan aktivera en signal i dagläge (frånkopplat läge) så att man får en varning att någon kommit in exempelvis i butiksdelen när man arbetar i det bakomliggande lagret. Signalen kan programmeras att styra en summer eller ljussignal. För att inte använda denna funktion, tryck på <CHIME> i två sekunder. Då visas: Dorrsignal av För att inte använda denna funktion, tryck på <CHIME> i två sekunder. Då visas: Dorrsignal pa Sida Dokument Utf. Datum Orig. Datum b12b.doc

7 Freewave 64 Handhavande Olika typer av nödlarm Funktionen för dessa tre specialknappar programmeras av installatör så de bäst passar individuella önskemål. Vanligast är att någon knapp används i en hotande situation. De tre knapparna är PANIC, FIRE och MEDICAL. Brandlarm (Fire) och Trygghetslarm (Medical) löses ut genom att två knappar trycks in samtidigt. Hur man löser ut överfallslarm Tryck på knappen <PANIC> eller tryck samtidigt på knapparna <1>och <3>. Hur man löser ut trygghetslarm Tryck samtidigt på knapparna <7>och <9>. Hur man löser ut brandlarm Tryck samtidigt på knapparna <4>och <6>. Aktivera hotlarm Om du tvingas att koppla från systemet under måste hot måste du först trycka in siffran för hotlarm innan du trycker in de vanliga siffrorna i användarkoden, varefter larmsändaren startar och rapporterar hotlarm. Hotlarmssiffran innebär att koden blir en siffra längre. Om den vanliga koden är 345 och hotlarmssiffran är 8 skall du vid hot trycka in Detta kommer att frånkoppla systemet på vanligt sätt men samtidigt aktivera ett tyst hotlarm som via larmsändare sänds till lämplig mottagare. (För detaljer, fråga din installatör.) Styrning av utgångar och enheter Knappsatsen kan styra yttre utrustning som exempelvis luftkonditionering eller värme. För att starta eller stoppa utrustning, tryck på <CONTROL> under två sekunder och sedan enhetens nummer. Upp till åtta olika enheter kan styras från knappsatsen. Styrning När du kommer in i styrningsläget uppmanas du att ange ett enhetsnummer och sedan trycka <ENTER> för att koppla på eller av vald utrustning. Hur lokala styrkommandon fungerar Om styrkoder för utgångar programmerats och utgången är tillåten för lokal styrning från knappsats kommer intryckning av den fyrsiffriga koden på en knappsats att visa utgångens status, t.ex. om den är på. Skriv in enhetens nummer. Upp till åtta olika enheter kan styras från knappsats. Styrning När du kommer in i styrningsläget uppmanas du att ange ett enhetsnummer och sedan trycka <ENTER> för att koppla på eller av vald utrustning. Dokument Utf. Datum Orig. Datum Sida b12b.doc

8 Freewave 64 Handhavande Hur man läser meddelanden i systemet För att visa händelser som lagrats i minnet på knappsatsens display trycker man på knappen <MEMORY>. Det första som då alltid visas är systemmeddelanden. Efter visning av de larm som finns lagrade i minnet kommer centralapparaten sedan att visa de upp till 255 övriga händelserna en efter en med start av den senaste händelsen. Alla systemfel som eventuellt inträffar visas i form av systemmeddelanden. Dessa meddelanden visas alltid automatiskt och återfinns i tabell 4. Läs meddelandet och ring sedan till servicetekniker. Meddelande Lagt batteri Natspanningsfel Telelinjefel Radioenhet Lagt batteri Overv. Detektor Felaktig Inaktiv sekt. Tid slut Uppringare bortsignal fel Tabell 4: Systemmeddelande Beskrivning / Åtgärd Låg spänning i ackumulatorn för reservdrif (fel på laddare eller ackumulator) Nätspänningen (230 V AC) är bortkopplad, kanske säkringsfel. Telelinjen är bortkopplad Ersätt batteriet i enheten Detektor med radio kommunicerar inte Ingen rörelse registrerad under angiven tid i sektionen Kommunikationsfel Hur man läser felmeddelanden Ett fel eller en onormal händelse anges genom felmeddelanden samtidigt som lysdioden Trouble tänds. Tryck på knappen <MEM> för att visa meddelanden och även andra händelser som finns lagrade i minnet. Olika felmeddelanden återfinns i tabell 5. Meddelande Sektionssabotage Systemsabotage Hands. overfall Overfall Brandlarm Trygghetslarm Hotkod nyttjad Tabell 5: Felmeddelanden Beskrivning / Åtgärd Sabotagelarm i en sektion Centralapparatens kapsling ät öppen Överfallslarm aktiverat av handradiosändare Överfallslarm aktiverat från knappsats Brandlarm aktiverat från knappsats Trygghetslarm aktiverat från knappsats Hotkodssiffran har använts av användare, troligen under hot Visning av händelser sparade i minnet I systemminnet lagras alla de senaste händelserna. Tryck på <MEM> för att visa en lista över händelserna. Efter det att först larmhändelser visats följer sedan upp till 255 sparade händelser en efter en med början från det senaste. Först visa den senaste händelsen och sedan visas den näst senaste o.s.v. Varje händelse visas automatiskt under 2,5 sekunder och för varje händelse hörs ett pip. Om man vill bläddra själv används pilknapparna. Vänta till dess alla händelser visats eller tryck <ENTER> för att avbryta visningen. Sida Dokument Utf. Datum Orig. Datum b12b.doc

9 Freewave 64 Hur man kommer in i användares programmeringsläge Hur man kommer in i användares programmeringsläge Det finns två olika programmeringslägen, Användarläge och Installatörsläge. Normalt kommer installatören att ge dig behörighet till användarläget så att du kan lägga till, ändra eller radera användarkoder. Ibland kan användare även ges behörighet till installatörsläget. För att komma in i användares programmeringsläge måste systemet vara frånkopplat. Tryck då på <PROGRAM>, ange huvudkod (Master) och tryck sedan <ENTER>. Lysdioden Program tänds för att indikera att systemet står i användares programmeringsläge. Om det hörs ett enda långt pip och lysdioden Program inte tänds betyder det att din kod inte har behörighet att gå in i programmeringsläge. Hur man lämnar programmeringsläge För att lämna något programmeringsläge, tryck på <PROGRAM> och sedan <ENTER>. I displayen visas systemtyp, datum och klockslag. PowerWave 64 DATUM TID Ändra eller lägga till koder Om huvudkod (Master) och vanlig användarkod Förvald huvudkod vid leverans (123) är avsedd för att starta upp systemet från första början. När systemet installerats och är klart att ta i drift skall denna kod ändras till en annan som bara är känd av huvudanvändare. Huvudkoden kan användas att lägga in upp till 99 vanliga användarkoder. För att begränsa behörigheten för vissa användarkoder kan installatören bestämma olika Användarprofiler. Användares behörigheter återfinns i listan nedan: Användarkoden har behörighet till område A och/eller B eller C eller D. Användarkoden kan koppla till och/eller från ett område Användarkoden kan koppla till och/eller från ett område i läge Stanna. Användarkoden kan ändra sin egen kod Användarkoden kan ändra andra användares koder Användarkoden kan ändra larmsändarens telefonnummer Användarkoden kan ändra justera realtidsklockan Användarkoden kan besvara inkommande samtal och starta nedladdning/inhämtning Användarkoden kan komma in i installatörs programmeringsläge från användares programmeringsläge. Användarkoden kan starta gångtest. Ändra huvudkoden (Master) I användarläge (KUND), tryck <PROGRAM> och sedan 1. För att ändra huvudkoden tryck nu på <ENTER>, den gamla koden kommer att visas. Använd sifferknapparna för att ange den nya koden. Den nya huvudkoden kan bestå av mellan 1 till 6 siffror. Vi rekommenderar en kod med minst tre siffror. Tryck <ENTER> för att spara den nya koden, som då kommer att visas och det hörs tre korta pip om koden är korrekt eller ett långt pip om koden inte accepteras. Tryck <PROG> följt av <ENTER> för att lämna användares programmeringsläge. Tryck <PROG>, ange huvudkod och tryck <ENTER>. I displayen visas Kundlage. Kundlage Dokument Utf. Datum Orig. Datum Sida b12b.doc

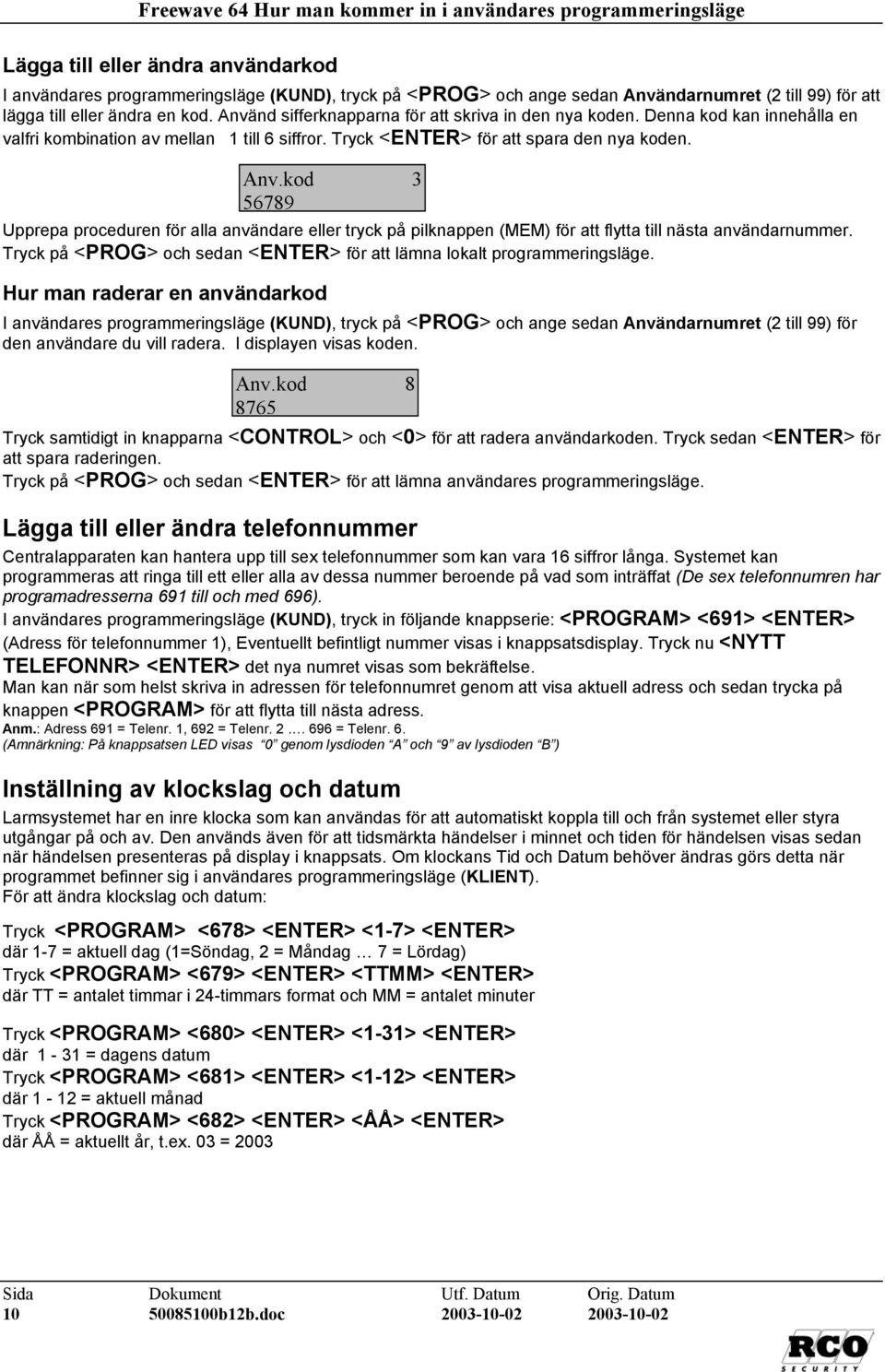

10 Freewave 64 Hur man kommer in i användares programmeringsläge Lägga till eller ändra användarkod I användares programmeringsläge (KUND), tryck på <PROG> och ange sedan Användarnumret (2 till 99) för att lägga till eller ändra en kod. Använd sifferknapparna för att skriva in den nya koden. Denna kod kan innehålla en valfri kombination av mellan 1 till 6 siffror. Tryck <ENTER> för att spara den nya koden. Anv.kod Upprepa proceduren för alla användare eller tryck på pilknappen (MEM) för att flytta till nästa användarnummer. Tryck på <PROG> och sedan <ENTER> för att lämna lokalt programmeringsläge. Hur man raderar en användarkod I användares programmeringsläge (KUND), tryck på <PROG> och ange sedan Användarnumret (2 till 99) för den användare du vill radera. I displayen visas koden. Anv.kod Tryck samtidigt in knapparna <CONTROL> och <0> för att radera användarkoden. Tryck sedan <ENTER> för att spara raderingen. Tryck på <PROG> och sedan <ENTER> för att lämna användares programmeringsläge. Lägga till eller ändra telefonnummer Centralapparaten kan hantera upp till sex telefonnummer som kan vara 16 siffror långa. Systemet kan programmeras att ringa till ett eller alla av dessa nummer beroende på vad som inträffat (De sex telefonnumren har programadresserna 691 till och med 696). I användares programmeringsläge (KUND), tryck in följande knappserie: <PROGRAM> <691> <ENTER> (Adress för telefonnummer 1), Eventuellt befintligt nummer visas i knappsatsdisplay. Tryck nu <NYTT TELEFONNR> <ENTER> det nya numret visas som bekräftelse. Man kan när som helst skriva in adressen för telefonnumret genom att visa aktuell adress och sedan trycka på knappen <PROGRAM> för att flytta till nästa adress. Anm.: Adress 691 = Telenr. 1, 692 = Telenr = Telenr. 6. (Amnärkning: På knappsatsen LED visas 0 genom lysdioden A och 9 av lysdioden B ) Inställning av klockslag och datum Larmsystemet har en inre klocka som kan användas för att automatiskt koppla till och från systemet eller styra utgångar på och av. Den används även för att tidsmärkta händelser i minnet och tiden för händelsen visas sedan när händelsen presenteras på display i knappsats. Om klockans Tid och Datum behöver ändras görs detta när programmet befinner sig i användares programmeringsläge (KLIENT). För att ändra klockslag och datum: Tryck <PROGRAM> <678> <ENTER> <1-7> <ENTER> där 1-7 = aktuell dag (1=Söndag, 2 = Måndag 7 = Lördag) Tryck <PROGRAM> <679> <ENTER> <TTMM> <ENTER> där TT = antalet timmar i 24-timmars format och MM = antalet minuter Tryck <PROGRAM> <680> <ENTER> <1-31> <ENTER> där 1-31 = dagens datum Tryck <PROGRAM> <681> <ENTER> <1-12> <ENTER> där 1-12 = aktuell månad Tryck <PROGRAM> <682> <ENTER> <ÅÅ> <ENTER> där ÅÅ = aktuellt år, t.ex. 03 = 2003 Sida Dokument Utf. Datum Orig. Datum b12b.doc

11 Freewave 64 Hur man kommer in i användares programmeringsläge Start av gångtestläge (detektortest) Med programmet i användares programmeringsläge (KUND) kan en användare med rätt behörighet starta gångtestläget. I detta läge kommer indikeringar av larm från detektorer att lagras i knappsatsens display så att en person kan aktivera alla detektorer och sedan gå till knappsatsen för att få det bekräftat att alla löst ut larm. När gångtestet avslutas sparas testresultatet i huvudminnet så att det senare kan kontrolleras. För att starta gångtest i användares programmeringsläge (KUND), tryck <PROGRAM> <956> <ENTER> Knappsatsens summer kommer att pipa med en sekunds intervall Aktivera alla detektorer och återvänd sedan till knappsatsen där alla sektioner som löst ut testlarm kommer att visas i displayen. För att avsluta gångtestet, tryck <ENTER> Knappsatsens summer slutar ljuda och systemet lämnar automatiskt användares programmeringsläge. Hur man besvarar inkommande samtal Det kan ibland hända att din installatör eller servicetekniker behöver komma in i systemets program från någon annan plats för att kontrollera händelser i minnet eller för att uppdatera programvaran. Av säkerhetsskäl krävs det då att en person på plats besvarar det inkommande samtalet till larmsystemet. Detta kan bara göras när systemet står i användares programmeringsläge (KUND). För att svar på ett inkommande samtal, tryck <PROGRAM> <955> <ENTER> Förutsatt att en telelinje är ansluten kommer nu centralapparaten att svara vid inkommande samtal och tillåta tillträde från PC på annan plats. Kundanpassa din knappsats I programmeringsläget för lokal ändring kan en användare kundanpassa olika beskrivningar i displaytext samt ändra bakgrundsbelysningen och summer ljudstyrka. Hur man kommer in programmeringsläget för lokal ändring För att starta detta läge, tryck samtidigt på <CONTROL> och <ARM> under två sekunder. I displayen visas då Lokalt lage k.nr. I detta läge kan man nu ändra den sifferbeskrivning som finns för varje sektion till en beskrivning med text. Tryck <PROG> <1> <ENTER> för att ändra beskrivningen för sektion 1. Använd pilknapparna för att flytta markören framåt eller bakåt i displayen. Tryck på motsvarande knapp för att ersätta den siffra som står på vald plats. Varje siffra representerar tre olika tecken. Det första tecknet visas vid den första intryckningen, den andra vid andra intryckningen o.s.v. Tryck på knappen <MEM> för att ändra från små till stora bokstäver och tvärtom. Sektion 1 <A..Z> Vid programmering av text för alla adresserna 1-64, 998, 999 kan du också använda knappen <A> för att återgå till den senast sparade texten och knapp <B> för att återta den förvalda sifferbeskrivningen. Tryck <ENTER> för att spara inskriven textbeskrivning. Tryck <PROG> följt av sektionsnumret <ENTER>, för att fortsätta med inskrivning av text för andra sektioner. Funktionerna för de alfanumeriska knapparna återfinns i tabell 6. Tabell 6: Sammanfattning av knapparnas funktioner Knapp # 1:a tryckning 2:a tryckning 3:e tryckning 4:e tryckning 1 * ( ) # (<) = (>) 1 2 A (a) B (b) C (c) 2 3 D (d) E (E) F (F) 3 4 G (g) H (h) I (i) 4 5 J (j) K (k) L (l) 5 6 M (m) N (n) O (o) 6 7 P (p) Q (q) R (r) 7 8 S (s) T (t) U (u) 8 9 V (v) W (w) X (x) 9 0 mellanslag Y (y) Z (z) 0 Dokument Utf. Datum Orig. Datum Sida b12b.doc

12 Freewave 64 Hur man kommer in i användares programmeringsläge Hur man programmerar systemtext I programmeringsläget för lokal ändring, tryck <PROG> <999> och sedan <ENTER>. Du kan nu skriva in namnet för just detta system med högst 16 tecken. Namn <A..Z> Familjen Johnson För att spara ändringen, tryck <ENTER>. Hur man programmerar områdestext I programmeringsläget för lokal ändring, tryck <PROG> <998>, och sedan <ENTER>. Du kan nu ändra valfritt tecken, ett för varje område. För att sparar ändringen, tryck <ENTER>. För att uppdatera och överföra programmerad text från en knappsats till de övriga, tryck på knappen <CHIME> under två sekunder. För att lämna programmeringsläge och återgå till normal drift, tryck <PROG> och sedan <ENTER>. Justering av knappsatsens bakgrundsbelysning En användare kan justera bakgrundsbelysningen för display i 16 steg, från full ljusstyrka ner till helt släckt. Här behöver man inte gå in i något programmeringsläge. För att öka ljusnivån i display, håll knapp <CONTROL> intryckt och tryck på knappen <STAY> upprepat till dess ljuset ökat till önskad nivå. För att minska ljusnivån i display, håll knapp <CONTROL> intryckt och tryck på knappen <BYPASS> upprepade gånger till dess ljuset minskat till önskad nivå. För att öka ljusnivån bakom knapparna, håll knapp <CONTROL> intryckt och tryck på knappen <MEM> upprepade gånger till dess ljuset ökat till önskad nivå. För att minska ljusnivån bakom knapparna, håll knapp <CONTROL> intryckt och tryck på knappen < > upprepade gånger till dess ljuset minskat till önskad nivå. Justering av summerljud En användare kan justera ljudnivån för summern i 16 steg, från full ljudstyrka ner till helt tyst. För att öka summerns ljudvolym, håll knapp <CONTROL> intryckt och tryck på knappen <A> upprepat till dess ljudet ökat till önskad nivå. För att minska summerns ljudvolym, håll knapp <CONTROL> intryckt och tryck på knappen <B> upprepat till dess ljudet minskat till önskad nivå. Sida Dokument Utf. Datum Orig. Datum b12b.doc

13 Freewave 64 Hur fjärrstyrning fungerar Hur fjärrstyrning fungerar En användbar funktion som finns i ditt larmsystem är fjärrstyrning. Denna gör det möjligt för en användare att få tillträde till centralapparaten från en vanlig tonvalstelefon för kontroll och ändring av varje områdes status (till- eller frånkopplat) och för att styra de åtta utgångarna eller koppla på en mikrofon, som finns som extra tillbehör. För att utföra fjärrstyrning måste du först ringa upp det telefonnummer, till vilket centralapparaten är inkopplad. Centralapparaten kan vara programmerad att svara efter ett visst antal ringsignaler eller för at använda blockering av telefonsvarare. Oavsett programmering kommer centralapparaten att svara på det inkommande samtalet och det första som hörs är en serie modemsignaler under två sekunder. Efter det att dessa signaler tystnat skall du trycka in den behörighetskod som hör till den kommando meny som innehåller det kommando du vill ge. Tänk på att den kod du trycker in kommer att avgöra vilken meny du får tillträde till. Om du inte trycker in någonting under denna fem sekunder långa paus kommer centralapparaten åter att sända modemsignalerna och sedan åter vänta i fem sekunder. Denna procedur upprepas fyra gånger innan centralapparaten lägger på luren om ingen giltig kod tagits emot. När man trycker in koder eller annan information vid fjärrstyrning fungerar knappen "#" som rensning. När den fyrsiffriga koden tryckts in på rätt sätt kommer centralapparaten att svara med ett statusmeddelande som hör ihop med den fjärrstyrning vars kod du tryckt in. Till exempel, koden som tillåter till- och frånkoppling av område A är När koden tryckts in kontrollerar centralapparaten status för område A och svarar med det förinspelade talmeddelandet som motsvarar aktuell status. Är området tillkopplat hörs ett meddelande som spelats in för tillkopplat område, är det frånkopplat hörs meddelandet för frånkopplat område etc. Hemtelefon utan röst används, ersätts talmeddelandet med en lång ljudsignal om område A är tillkopplat eller tre korta pip om det är frånkopplat. När du väl informerats om aktuell status kan du använda knappen "*" för att ändra funktionen på respektive av eller från- respektive tillkopplat. I vårt exempel ovan var ju behörighetskoden för till-/frånkoppling av område A Om vi förutsätter att mottaget statusmeddelande var Område A är tillkopplat och då knappen "*" trycks in hörs meddelandet Område A är frånkopplat, eller de meddelanden som programmerats in. När du har kontakt med centralapparaten kan du flytta mellan olika meny val genom att trycka in behörighetskoden för det som du vill göra. Låt oss anta att koden för att styra utgångar är Efter att ha använt koden 2045 för att koppla till/från område A, måste man sedan först trycka på knappen # för att rensa bort alla tidigare intryckningar. Sedan trycker man in siffrorna (d v s 4321 är koden att styra utgångar och 5 väljer utgång nummer fem). Aktuell status för utgång 5 hörs, antingen via talmeddelande eller i form av ljudsignaler, och nu kan denna status ändras med knappen * på telefonen. Anm. Vid styrning av utgång måste man först trycka in koden för detta och sedan direkt ange utgångsnumret för den utgång som skall styras, i detta fall utgång nummer 5. Man kan när som helst, efter det att korrekt kod tryckts in, trycka på knappen # på använd telefon för att radera alla inskrivningar av koder och sedan börja om från början. För att koppla på mikrofonen (endast möjligt om det extra tillbehöret Röstkort är inkopplat) måste du trycka in rätt kod för detta följt av intryckningen av knappen *. För att koppla bort mikrofonen trycker du på * en gång till. För at avsluta fjärrstyrning lägger du bara på telefonluren. Centralapparaten övervakar hela tiden telelinjen och 15 sekunder efter det att sista knappen tryckts in kopplar den ner förbindelsen. Denna 15-sekunders tid gäller under hela tiden som fjärrstyrning pågår så om ingen knapp trycks in inom 15 sekunder kommer centralapparaten att lägga på luren. Dokument Utf. Datum Orig. Datum Sida b12b.doc

14 Sammanfattning av funktioner Freewave 64 Hur fjärrstyrning fungerar Tabell 3: Styrningar Funktion Knappar Beskrivning Anmärkningar Hel el. delvis tillkoppling Kopplar till hela systemet Hel tillkoppling C O D E ENTER ARM Kopplar till hela systemet Endast om detta programmerats av installatör Frånkoppling under utpassering ARM Frånkopplar hela systemet under utpasseringstiden. Frånkoppling Tillkoppling av område Fungerar endast när långsamma pip hörs C O D E ENTER Frånkopplar systemet Avbryter aktiverade larm eller A B Kopplar till område A eller B Delvis tillkoppling (Stanna) STAY C O D E ENTER Kopplar till del av systemet - någon kvar Delvis tillkoppling (Stanna) STAY Kopplar till del av systemet när någon stannar kvar Frånkoppla deltillkopplat system STAY Frånkopplar systemet Frånkoppla tillkopplat system C O D E ENTER Frånkopplar systemet Bortkoppla BYPASS Zone # ENTER Bortkopplar temporärt sektion(er) Utlös brandvarning Utlös trygghetslarm Utlös hotlarm Tryck A eller B i 2 sek. för att koppla till önskat område, om detta programmerats Endast om detta programmerats av installatör Upprepa proceduren för att åter koppla in bortkopplade sektioner A + B Aktiverar brandvarning Tryck in samtidigt i minst 2 s. CHIME + B Aktiverar nödlarm Tryck in samtidigt i minst 2 s. CHIME + CONTROL Aktiverar nödlarm Tryck in samtidigt i minst 2 s. MEM Minne Startar visning av händelser i minnet. <ENTER> avbryter visning av händelser Använd/ Använd ej dörrsignal CHIME Funktionen Dörrsignal används eller inte Styrning CONTROL Device# ENTER Koppla på eller av utgångar och enheter Ändra eller lägg till ny användarkod PROG M CODE ENTER Startar programläge för att lägga till eller ändra användarkoder Kundanpassa knappsats CONTROL + ARM Ger tillträde till läge för lokal ändring av program Öka ljusnivå för displays bakgrundsbelysning CONTROL + STAY Håll <CONTROL> intryckt tryck sedan upprepade gånger på <STAY> för att Minska ljusnivå för displays bakgrundsbelysning Öka ljusnivå för knappars bakgrundsbelysning Minska ljusnivå för knappars bakgrundsbelysning CONTROL + BYPASS CONTROL + MEM CONTROL + öka ljusnivån Håll <CONTROL> intryckt tryck sedan upprepade gånger på <BYPASS> för att minska Håll <CONTROL> intryckt tryck sedan upprepade gånger på <MEM> för att öka ljusnivån Håll <CONTROL> intryckt tryck sedan upprepade gånger på < > för att minska ljusnivån Öka högtalarens ljudvolym CONTROL + 6 Håll <CONTROL> intryckt tryck sedan upprepade gånger på <6> för att öka ljudvolymen Minska högtalarens ljudvolym CONTROL + 9 Håll <CONTROL> intryckt tryck sedan upprepade gånger på <9> för att minska ljudvolymen Spela in användarmeddelande CONTROL + 8 Håll <CONTROL> intryckt tryck sedan <8> för att spela in meddelandet Spela upp användarmeddelande CONTROL + 5 Håll <CONTROL> intryckt tryck sedan <5> för att spela upp meddelande Sida Dokument Utf. Datum Orig. Datum b12b.doc Visar sparade händelser och bläddrar automatiskt vidare till nästa händelse efter 2,5 s. (Pilknapparna för att bläddra) Håll in knappen i 2 sek. för att ändra status av/på. (Måste programmeras av installatör) Tryck på <Control> under 2 sekunder För detaljer se sidan 9 Tryck på Control och Arm samtidigt, och håll intryckt i 2 sekunder. Se sidan 11 Anm!:Om du tryckt fel, tryck <ENTER> för att avsluta och återgå till föregående läge i programmet.

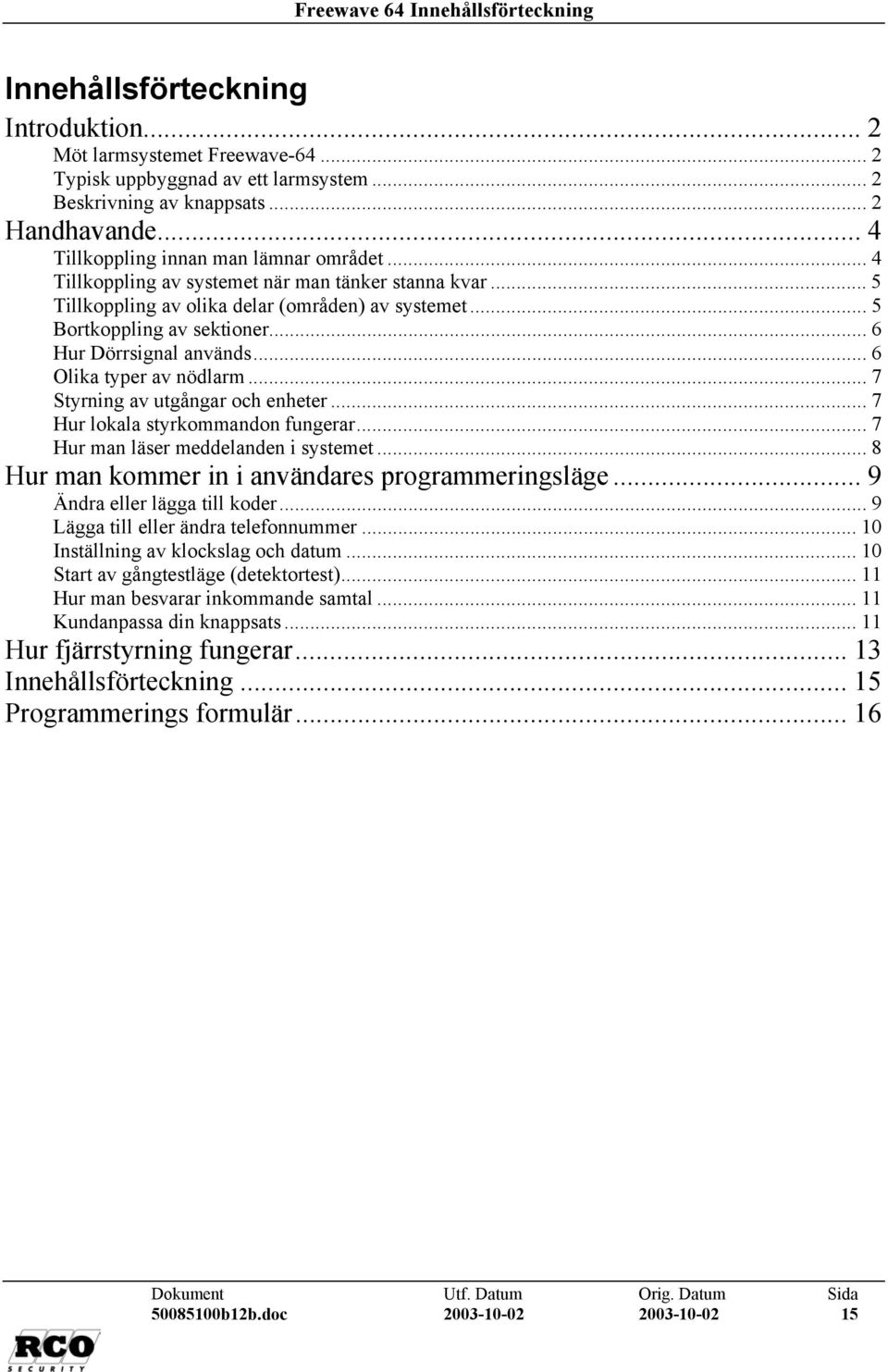

15 Freewave 64 Innehållsförteckning Innehållsförteckning Introduktion... 2 Möt larmsystemet Freewave Typisk uppbyggnad av ett larmsystem... 2 Beskrivning av knappsats... 2 Handhavande... 4 Tillkoppling innan man lämnar området... 4 Tillkoppling av systemet när man tänker stanna kvar... 5 Tillkoppling av olika delar (områden) av systemet... 5 Bortkoppling av sektioner... 6 Hur Dörrsignal används... 6 Olika typer av nödlarm... 7 Styrning av utgångar och enheter... 7 Hur lokala styrkommandon fungerar... 7 Hur man läser meddelanden i systemet... 8 Hur man kommer in i användares programmeringsläge... 9 Ändra eller lägga till koder... 9 Lägga till eller ändra telefonnummer Inställning av klockslag och datum Start av gångtestläge (detektortest) Hur man besvarar inkommande samtal Kundanpassa din knappsats Hur fjärrstyrning fungerar Innehållsförteckning Programmerings formulär Dokument Utf. Datum Orig. Datum Sida b12b.doc

16 Freewave 64 Programmerings formulär Programmerings formulär Anv. Namn Utg. Enhetsbeskrivning Sekt. Sektionsnamn Använd detta formulär för att registrera ändringar och kundanpassningar Anv. Namn Install. Namn Sida Dokument Utf. Datum Orig. Datum b12b.doc
