1 SGU Jonas Holmberg

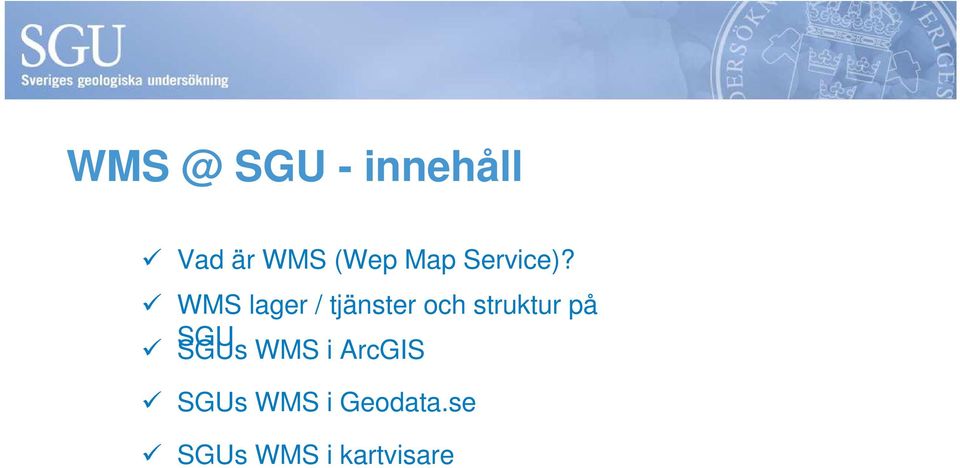

2 SGU - innehåll Vad är WMS (Wep Map Service)? WMS lager / tjänster och struktur på SGU SGUs WMS i ArcGIS SGUs WMS i Geodata.se SGUs WMS i kartvisare

3 WMS Web Map Service OGC / ISO standard för webbaserade kartor The Web Map Service Interface Standard (WMS) provides a simple HTTP interface for requesting georeferenced map images from one or more geospatial databases opengeospatial.org 2000 version version version version (ISO 19128)

4 WMS Web Map Service WMS anrop (requests) GetCapabilities - Required GetMap - Required GetFeatureInfo - Optional GetLegendGraphic - Optional DescribeLayer - Optional GetCapabilities Request Parameter Required/ Optional Description VERSION=version O Request version SERVICE=WMS R Service type REQUEST=GetCapabilities R Request name UPDATESEQUENCE=string O Sequence number or string for cache control

5 WMS GetCapabilities Metadata om tjänsten - vad tjänsten kan - vilka lager som ingår - lagrets egenskaper - skalintervall - frågbarhet (GetFeatureInfo) - kartografi - metadata för lagret - vilka mimetypes som stöds för de olika requesten

6 WMS GetCapabilities

7 WMS GetMap GetMap Request Parameter Required/ Description Optional VERSION=version R Request version. REQUEST=GetMap R Request name. LAYERS=layer_list R Comma-separated list of one or more map layers. Optional if SLD parameter is present. STYLES=style_list R Comma-separated list of one rendering style per requested layer. Optional if SLD parameter is present. SRS=namespace:identifier R Spatial Reference System. BBOX=minx,miny,maxx,maxy R Bounding box corners (lower left, upper right) in SRS units. WIDTH=output_width R Width in pixels of map picture. HEIGHT=output_height R Height in pixels of map picture. FORMAT=output_format R Output format of map. TRANSPARENT=TRUE FALSE O Background transparency of map (default=false). BGCOLOR=color_value O Hexadecimal red-green-blue color value for the background color (default=ffffff). EXCEPTIONS=exception_format O The format in which exceptions are to be reported by the WMS (default=se_xml). TIME=time O Time value of layer desired. ELEVATION=elevation O Elevation of layer desired. Other sample dimension(s) O Value of other dimensions as appropriate. Vendor-specific parameters O Optional experimental parameters. The following parameters are used only with Web Map Services that support the Styled Layer Descriptor specification SLD=styled_layer_descriptor_URL O URL of Styled Layer Descriptor (as defined in SLD Specification). WFS=web_feature_service_URL O URL of Web Feature Service providing features to be symbolized using SLD.

8 WMS GetMap Rasterkartbild av tjänsten/lagret: - från ett kartutsnitt (BBOX) - i något bildformat (png, gif, jpeg etc.) - kartografi enligt STYLES parametern

9 WMS GetMap SERVICE=WMS &VERSION=1.1.1 &REQUEST=GetMap &SRS=EPSG:3006 &LAYERS=gv:SE.GOV.SGU.GRUNDVATTEN.BERG.1M, gv:se.gov.sgu.grundvatten.jord.1m &HEIGHT=550 &WIDTH=401 &STYLES= &FORMAT=image/png &EXCEPTIONS=application/vnd.ogc.se_inimage &BBOX= , , ,

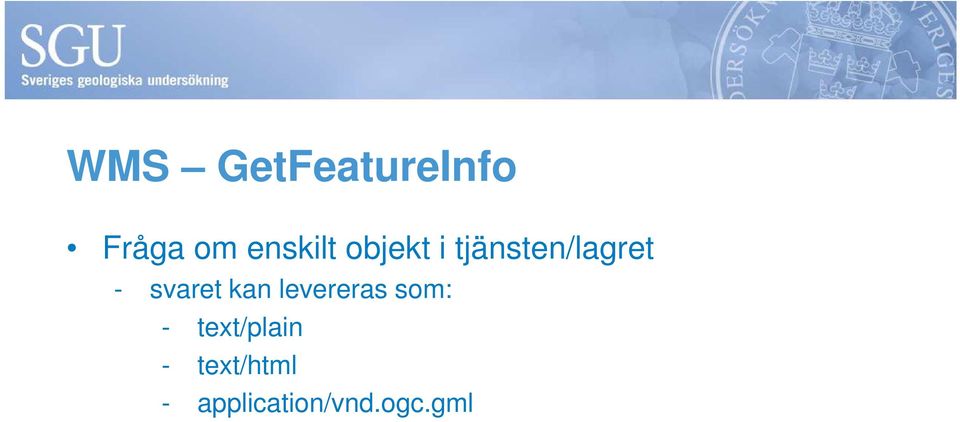

10 WMS GetFeatureInfo Fråga om enskilt objekt i tjänsten/lagret - svaret kan levereras som: - text/plain - text/html - application/vnd.ogc.gml

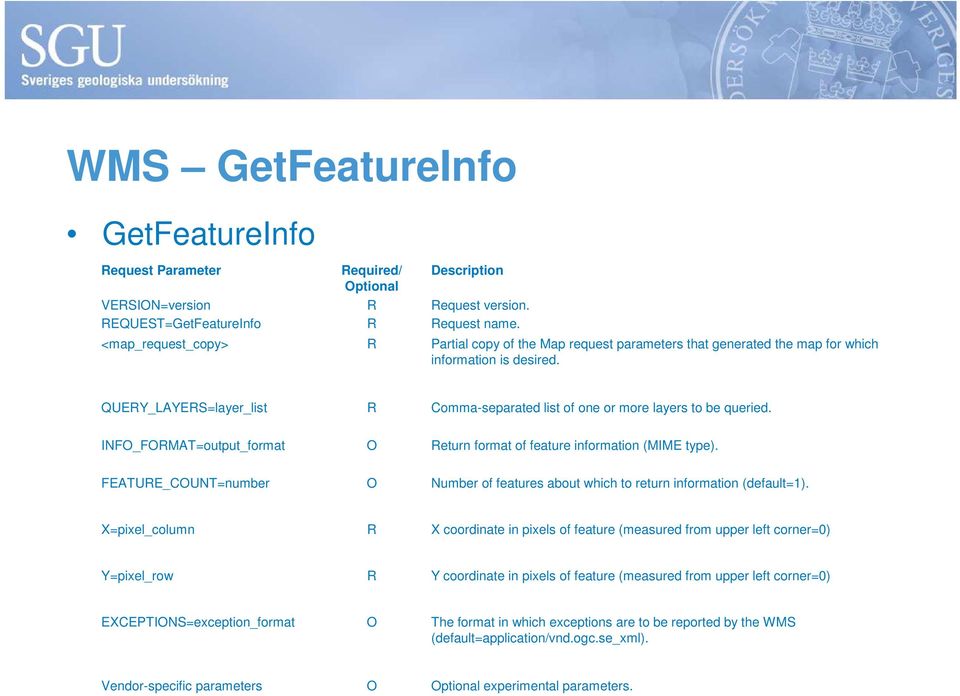

11 WMS GetFeatureInfo GetFeatureInfo Request Parameter Required/ Description Optional VERSION=version R Request version. REQUEST=GetFeatureInfo R Request name. <map_request_copy> R Partial copy of the Map request parameters that generated the map for which information is desired. QUERY_LAYERS=layer_list R Comma-separated list of one or more layers to be queried. INFO_FORMAT=output_format O Return format of feature information (MIME type). FEATURE_COUNT=number O Number of features about which to return information (default=1). X=pixel_column R X coordinate in pixels of feature (measured from upper left corner=0) Y=pixel_row R Y coordinate in pixels of feature (measured from upper left corner=0) EXCEPTIONS=exception_format O The format in which exceptions are to be reported by the WMS (default=application/vnd.ogc.se_xml). Vendor-specific parameters O Optional experimental parameters.

12 WMS GetFeatureInfo REQUEST=GetFeatureInfo &VERSION=1.1.1 &LAYERS=gv:SE.GOV.SGU.GRUNDVATTEN.JORD.1M &STYLES= &SRS=EPSG:3006 &WIDTH=401 &HEIGHT=550 &FORMAT=image/png &EXCEPTIONS=application/vnd.ogc.se_xml &BBOX= , , , &X=248 &Y=406 &INFO_FORMAT=text/html &QUERY_LAYERS=gv:SE.GOV.SGU.GRUNDVATTEN.JORD.1M &FEATURE_COUNT=1

13 WMS GetFeatureInfo REQUEST=GetFeatureInfo &VERSION=1.1.1 &LAYERS=gv:SE.GOV.SGU.GRUNDVATTEN.JORD.1M &STYLES= &SRS=EPSG:3006 &WIDTH=401 &HEIGHT=550 &FORMAT=image/png &EXCEPTIONS=application/vnd.ogc.se_xml &BBOX= , , , &X=248 &Y=406 &INFO_FORMAT=text/plain &QUERY_LAYERS=gv:SE.GOV.SGU.GRUNDVATTEN.JORD.1M &FEATURE_COUNT=1 Results for FeatureType 'SE.GOV.SGU.GRUNDVATTEN.JORD.1M': kartering = sve hynajkap_id = E8 jkap = 2005 jkap_text = Ovanligt stor grundvattentillgång, storleksordningen > 125 l/s (ca > m3/d), med ovanligt goda uttagsmöjligheter geom = [GEOMETRY (MultiPolygon) with 80 points]

14 WMS GetFeatureInfo =&SRS=EPSG:3006&WIDTH=401&HEIGHT=550&FORMAT=image/png&EXCEPTIONS=application/vnd.ogc.se_xml &BBOX= , , , &X=248&Y=406 &INFO_FORMAT=application/vnd.ogc.gml&QUERY_LAYERS=gv:SE.GOV.SGU.GRUNDVATTEN.JORD.1M&FEATU RE_COUNT=1

15 WMS GetLegendGraphic GetLegendGraphic Request Parameter Required/ Description Optional VERSION=version R Request version. REQUEST=GetLegendGraphics R Request name. LAYER=layer R One layer to be queried. FORMAT=output_format R Return format of feature information (MIME type). WIDTH=output_width O Width in pixels of legend picture. HEIGHT=output_height O Height in pixels of legend picture. EXCEPTIONS=exception_format O The format in which exceptions are to be reported by the WMS (default=application/vnd.ogc.se_xml). STYLE=style_name O Rendering style per requested layer Vendor-specific parameters O Optional experimental parameters.

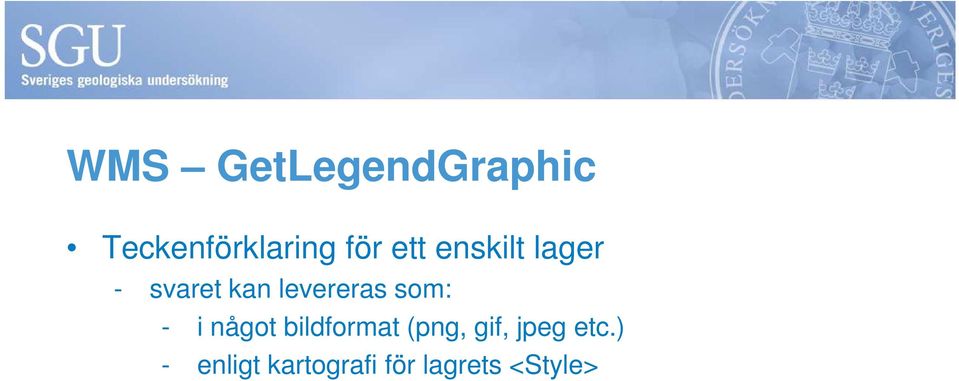

16 WMS GetLegendGraphic Teckenförklaring för ett enskilt lager - svaret kan levereras som: - i något bildformat (png, gif, jpeg etc.) - enligt kartografi för lagrets <Style>

17 WMS GetLegendGraphic REQUEST=GetLegendGraphic &VERSION=1.0.0 &FORMAT=image/png &WIDTH=20 &HEIGHT=20 &LAYER=gv:SE.GOV.SGU.GRUNDVATTEN.JORD.1M &STYLE=

18 WMS lager och tjänster - struktur

19 Berggrund, malm och mineral berg:se.gov.sgu.alder.1m berg:se.gov.sgu.berggrund.detaljerad_indelning.1 M berg:se.gov.sgu.berggrund.diabas.1m berg:se.gov.sgu.berggrund.enkel_indelning.1m berg:se.gov.sgu.berggrund.tektonik.1m berg:se.gov.sgu.berggrund_fenno.1m berg:se.gov.sgu.borrkarnor.arkiv.250k berg:se.gov.sgu.borrkarnor.samlingar.250k berg:se.gov.sgu.malm_mineraliseringar.250k berg:se.gov.sgu.mineral_bergartsresurser.250k berg:se.gov.sgu.mrr_diamant_olja.250k berg:se.gov.sgu.mrr_mineral.250k Geofysik fysik:se.gov.sgu.analog_gravimetry.250k fysik:se.gov.sgu.analog_ip.250k fysik:se.gov.sgu.analog_magnetic_field.250k fysik:se.gov.sgu.analog_slingram.250k fysik:se.gov.sgu.analog_vlf.250k fysik:se.gov.sgu.digital_gravimetry.250k fysik:se.gov.sgu.digital_ip.250k fysik:se.gov.sgu.digital_magnetic_field.250k fysik:se.gov.sgu.digital_slingram.250k fysik:se.gov.sgu.digital_vlf.250k fysik:se.gov.sgu.kalium fysik:se.gov.sgu.magnet fysik:se.gov.sgu.thorium fysik:se.gov.sgu.tyngdkraft fysik:se.gov.sgu.uran

20 Grundvatten, brunnar och miljöövervakning av grundvatten gv:se.gov.sgu.brunnar.250k gv:se.gov.sgu.grundvatten.berg.1m gv:se.gov.sgu.grundvatten.jord.1m gv:se.gov.sgu.kallor.1m gv:se.gov.sgu.miljoovervakning_grundvatten.250k gv:se.gov.sgu.nationell_miljoovervakning_grundvatten.250 K gv:se.gov.sgu.regional_miljoovervakning_grundvatten.250k Jordarter jord:grundlager_50k jord:linjer_50k jord:se.gov.sgu.grusforekomster.250k jord:se.gov.sgu.jord.grundlager.50k jord:se.gov.sgu.jord.jordarter.1m jord:se.gov.sgu.jord.jordarter_oversikt.1m jord:se.gov.sgu.jord.linjer.50k jord:se.gov.sgu.jord.underliggande_lager.50k jord:se.gov.sgu.moranforekomster.250k jord:se.gov.sgu.sandforekomster.250k jord:underliggande_lager_50k Maringeologi, miljöövervakning sediment marin:se.gov.sgu.miljoovervakning_dumpstation.250k marin:se.gov.sgu.miljoovervakning_sediment_kartl.250k marin:se.gov.sgu.miljoovervakning_sediment_nmo.250k marin:se.gov.sgu.miljoovervakning_sediment_rmo.250k

21 Ballast, mineralinformation och geokemi mininfo:se.gov.sgu.ballast.bergkvalitet mininfo:se.gov.sgu.ballast.gv_magasin mininfo:se.gov.sgu.ballast.provpunkt mininfo:se.gov.sgu.ballast.radiumindex mininfo:se.gov.sgu.biogeokemi_cu.250k mininfo:se.gov.sgu.biogeokemi_cu_wms.250k mininfo:se.gov.sgu.jord.tackning.50k mininfo:se.gov.sgu.markgeokemi_cu.250k mininfo:se.gov.sgu.markgeokemi_cu_wms.250k mininfo:se.gov.sgu.markgeokemi_nsg_cu.250k mininfo:se.gov.sgu.markgeokemi_nsg_cu_wms.250k mininfo:se.gov.sgu.riksintressen_mineral.mineralresurser_250k mininfo:se.gov.sgu.riksintressen_mineral_punkt.250k mininfo:se.gov.sgu.riksintressen_mineral_yta.250k mininfo:se.gov.sgu.takter.industrimaterial.250k mininfo:se.gov.sgu.takter.krossberg.250k mininfo:se.gov.sgu.takter.moran.250k mininfo:se.gov.sgu.takter.naturgrus.250k mininfo:se.gov.sgu.takter.natursten.250k mininfo:se.gov.sgu.takter.ovrigt.250k mininfo:se.gov.sgu.takter.taktproduktion.250k

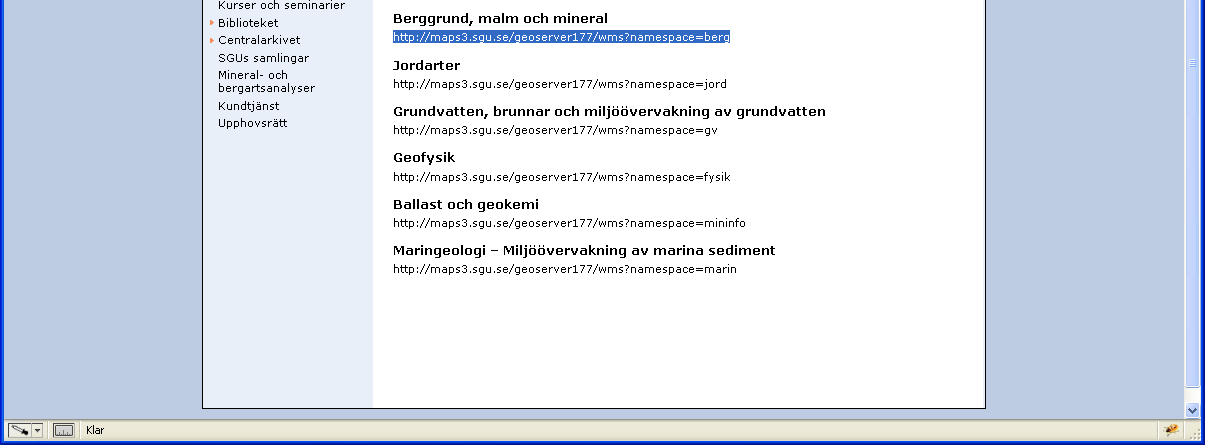

22 WMS med Geoserver Problem: WMS GetCapabilities för GeoServer ger svar med alla ingående lager som publicerats som WMS lager på servern (gäller v 2.0 och äldre) Kan vara svårt att överblicka vid många (flera 10- tals) lager Lösning: Lösning kan vara att använda sig av den specifika GeoServer-parametern &namespace=

23 PostgreSQL / PostGIS - struktur GIS lager i PostgreSQL / PostGIS Indelning i databasscheman enligt geologiskt tema

24 GeoServer - Namespace Eget namespace för varje tema Namespacet får en egen URI

25 GeoServer - Datastore Namespace kopplas till databasschema i konfig av Datastore i GeoServer

26 GeoServer - Featuretype Featuretype -lagren är sorterade enligt respektive Datastore vid definition av nytt lager

27 GeoServer - GetCapabilities

28

29

30

31

32 berg:se.gov.sgu.alder.1m berg:se.gov.sgu.berggrund.detaljerad_indelning.1 M berg:se.gov.sgu.berggrund.diabas.1m berg:se.gov.sgu.berggrund.enkel_indelning.1m berg:se.gov.sgu.berggrund.tektonik.1m berg:se.gov.sgu.berggrund_fenno.1m berg:se.gov.sgu.borrkarnor.arkiv.250k berg:se.gov.sgu.borrkarnor.samlingar.250k berg:se.gov.sgu.malm_mineraliseringar.250k berg:se.gov.sgu.mineral_bergartsresurser.250k berg:se.gov.sgu.mrr_diamant_olja.250k berg:se.gov.sgu.mrr_mineral.250k

33

34

35

36

37

38

39

40 WMS i SGUs kartvisare exempel

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55 ???

56 Extra - webbplattform

57 Gammal webbplattform Webb- & applikationsserver Apache 2 & Tomcat 4.1 och 5.5 Solaris 8 Kartserver ArcIMS 9.1 / 9.2 & WMSConnector 9.1 / 9.2 Geoserver Apache 2 & Tomcat 5.0 och 5.5 / 6.0 för Windows Windows server 2003 Databasserver Oracle 9i & ArcSDE 9.1 Solaris 8

58 Problem gammal/befintlig plattform Spretighet Flera olika OS Många olika versioner av applikationsservrar (Tomcat 4.x, 5.x,5.5.x) Olika versioner av Java (1.4, 1.5, 1.6) Underhåll / uppgraderingar Svårt att underhålla och uppgradera Många beroenden mellan systemkomponenter Licenskostnader Prestanda

59 Enter Open Source

60 Systemarkitektur ny plattform OS Linux Ubuntu LTS Webb- & applikationsserver Tomcat 6 Kartserver Tomcat 6 GeoServer 1.7.7, WMS (Deegree 2.3, WMS 1.3 /WFS 1.1) Databasserver PostgreSQL / PostGIS Blackbox OS Linux Ubuntu LTS Mapserver OneGeology Europé WMS 1.3 Webbfront Kartserver Databas

61 Systemarkitektur ny plattform Alla maskiner körs virtualiserat NginX Reverse proxy Blackbox Web/app server Tomcat 6.0 sgu.se kartvisare MapServer 1GE - Europe Kartserver Tomcat 6.0 GeoServer Deegree 2.3 Databas PostgreSQL+PostGIS
