1 Tid- och frekvensmätning Ola Jakobsson Johan Gran, labbhandledare

2 Plan för dagen och morgondagen Måndag -Genomgång av kapitel 4 -Räkneuppgifter i boken (frivilligt om tid finns) Tisdag - genomgång av resten av kapitel 4 - övningsuppgifter - lektionsfrågorna inför laborationen

3 Vad behöver man mäta för att mäta bestämma frekvens?

4 Mäta tid

5 Räkna antal

6 Frekvens (Hz) Frekvens anger ofta en signal repeterar sig själv, dvs. hur många perioder (cykler) N som inträffar per tidsenhet T N. Periodtidens inverterade värde, f = 1/T = N/T N Periodtid för två olika pulssignaler

7 Frekvensmätning, princip

8 Frekvensräknare Okänd signal från får-detektor Tidfönster (ex 1s)

9 Frekvensräknare Okänd signal från får-detektor Tidfönster (ex 1s)

10 Konventionell frekvensräknare Mäter antalet ingångscykler (N) under en viss tid, typiskt 1 sekund Fyrkantspuls

11 Konventionell frekvensräknare Okänd signal Tidfönster 1 s.

12 +/- 1 felet: Räknaren visar ex. 4 cykler per sekund => f = 4 +/ -1 Hz För 10 sek mättid: 40 cykler +/- 1 => f = 4,0 +/ - 0,1 Hz Räknaren visar 4000 cykler per sekund => f = /- 1 Hz

13 Upplösning konventionell frekvensräknare Mätosäkerhet: ± 1 insignalscykel Kvantiseringsfel (absolut upplösning) = 1 st cykel / Mättiden Ex. 10 sekunder ger upplösning 1/10 = 0.1 Hz Relativ upplösning = Absolut upplösning / insignalfrekvens

14 Periodtidmätare Jfr. frekvensräknare

15 Hur kan man bli av med kvantiseringsfelet +/- 1 period

16 Reciprok frekvensräknare Klarar av att beräkna frekvensen enligt f = N / T N (Obs! Konventionell f = N / 1) Reciprok syftar på N/ TN Räknar ett antal hela ingångscykler samt tiden för dessa. Räknar sen ut frekvensen med en mikroprocessor

17 Okänd signal Reciprok frekvensräknare N=5 Starttrig Stopptrig Tidsfönster T N Klockfrekvens

18 Reciprok frekvensräknare Okända signalen bestämmer mättiden Okänd signal (N okänd = 7) Klockfrekvens 10MHz T period =100 ns T N = N klocka * T period f=nokänd/(nklocka*tperiod)

19 Reciprok frekvensräknare

20 Upplösning reciprok frekvensräknare Mätosäkerhet (QE), ± 1 klockperiod, typiskt 100 ns Absolut upplösning: T_klock * f / T_mät Relativt kvantiseringsfel (relativ QE) = Klockpulsperiod / Mättid

21 Mätningens upplösning QE=quantization error Konventionell frekvensräknare (+/- en count): Absolut: QE = 1 / mättiden Relativ: QE / fsignal = signalperiod / mättid Reciprok frekvensräknare (+/- en klockperiod): Absolut: QE = klockpulsperiod * fsignal / mättid Relativ: QE / fsignal = klockpulsperiod / mättid Konventionell -> Osäkerhet i antal pulser Reciprok -> Osäkerhet i tidmätning Förvirring

22 Hur förbättra upplösningen? Tidsfönster N=4 T N =? Klockfrekvens 10 MHz T klocka =100 ns n=5 T n =500 ns T 1 T 2 T N =T 1 +T n -T 2 f = 4 / T N

23 Interpolatorkrets, bromsar tiden I upp I ur = I upp / 10 T upp T ur

24 Interpolerande frekvensräknare I upp I ur = I upp / 10 T 1 n=7 T int = 700 ns T 1 = T int / 10 = 70 ns T 2 = 40 ns T n = 500 ns T N = 530 ns f = 4 / 530e-9 = 7,5 MHz

25 Mätning av tid Mätning av periodtid Pulsbredd, stig-, falltid och fasskillnad Tid mellan händelser Mäta avstånd GPS (höjd km, c= km/s, T=60 ms)

26 Pulsbegrepp

27 Tidsintervallmätning med universalräknare En Universalräknare 5-9 siffrors noggrannhet Ett Digitalt Oscilloskop ger 3-4 siffror noggrannhet

28 Tidintervallmätare SR-vippa öppnar och stänger OCH-grinden

29 Tidintervallmätare Ingen synkning av start/stop och klockan ger en upplösning som är 1 klockpuls 10 MHz tidbasoscillator => 100 ns upplösning

30 Hur kan man öka upplösningen vid tidmätning?

31 Ökad upplösning för tidintervallmätning Ökad klockfrekvens Medelvärdesbildning i maskinvaran Medelvärdesbildning i programvaran Interpolation

32 Medelvärdesbildning för ökad upplösning Ex. Mätning av stigtid Mätning av 9ns stigtid i 100ns periodtid. 9% chans till en klockpulsflank och 91% chans till ingen klockpulsflank. Endast repetitiva signaler!

33 Upplösning vid Medelvärdesbildning Av tradition specificerar man upplösningen i medelvärdet som 2 Kvantiseri ngsfel (absolut) 1Klockpulsperiod / n Detta beräknas vanligen automatiskt av instrumentet

34 Frekvensmätning - Realisering

35 Ingångsteget i frekvensräknaren 1 M, frekvensberoende ok för f < 100 MHz mindre belastning på objektet 50 för HF system x1 eller x10 Frekvensoberoende dämpning

36 Ingångsteget i frekvensräknaren AC-kopplingskondensator Vars kapacitans bestämmer den undre gränsfrekvensen för ingången, vanligen Hz Övre gränsfrekvens ofta khz reducerar brus Det dynamiska området är typiskt -5V / +5V. Kan gå upptill -50 /+50V med 10x dämpningen. Över det kapar dioderna topparna för att skydda instrumentet.

37 Ingångsteget i frekvensräknaren: Komparatorn Komparatorn har en digital utgång och växlar antingen mellan låg eller hög nivå. Insignalen jämförs med en triggnivå och komparatorn slår om då denna nivå passeras

38 Bruskänslighet Triggernivå Triggernivå

39 Hur kan man göra mätningen mindre känslig för brus?

40 Ingångsteget i frekvensräknaren Hysteres i komparatorn Skillnaden mellan triggpunkten och återställningspunkten kallas hysteresband. Hysteresen är nödvändig för att komparatorn inte skall trigga på brus.

41 Ingångsteget i frekvensräknaren Hysteres i komparatorn Smalt Brett Hysteresbandets förhållande till insignalen kan varieras genom en ställbar komparator eller genom att dämpa insignalen. Kombinationen lågpassfilter / ställbar hysteres = bra brusundertryckning

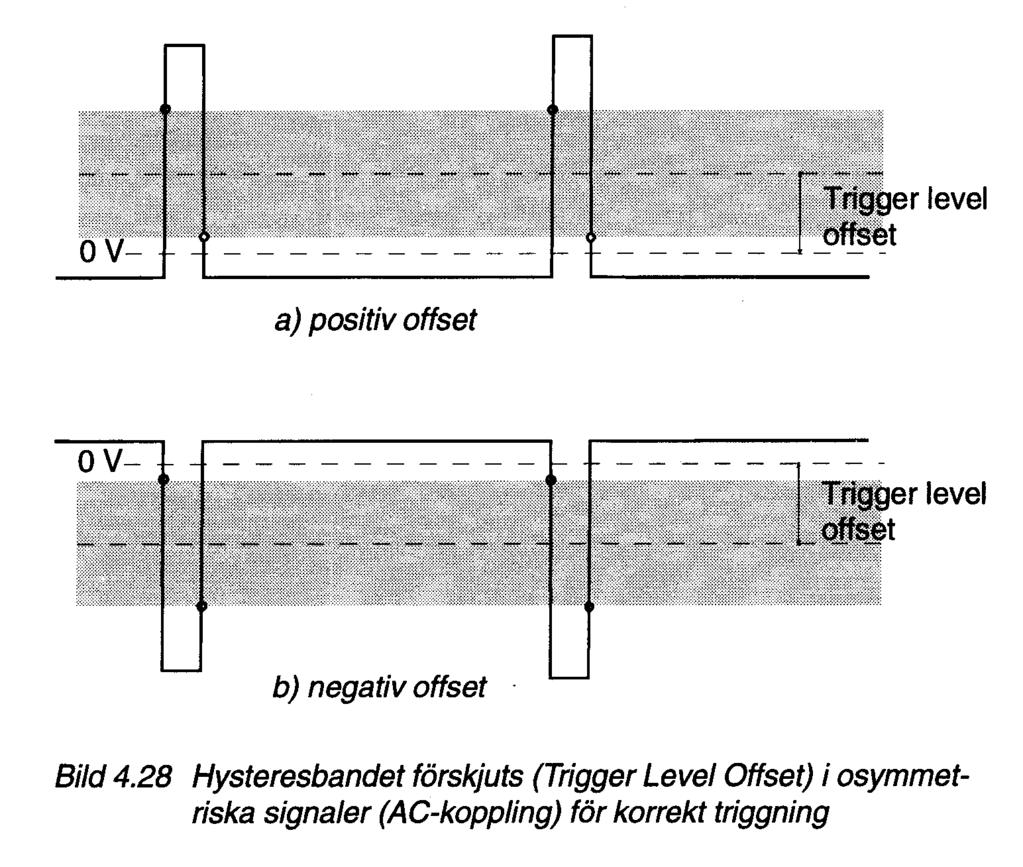

42 Triggnivå-offset Med AC-kopplingen ligger triggnivån på 0V och därmed ligger även hysteresbandet kring 0V. För en osymmetrisk signal kan därför triggvillkoret bli fel

43 Triggnivå-offset Korrekt mätning m.h.a trigger level offset, manuellt el.automatiskt

44 Triggerpunktens inställningsosäkerhet Osäkerhet i hysteresbandets bredd Osäkerhet i triggernivån Osymmetriska pulser

45 Tidmätning - Realisering

46 Ingångsteget i universalräknaren AC för frekvensmätning, DC för tidintervallmätning Med DC-koppling är undre gränsfrekvensen 0Hz Kontinuerlig styrning av triggnivån till komparatorn

47 Skillnad Frekvens och Tid

48 Tips för imorgon Skriv ut labhandledningen Kolla igenom den Ta med den hit i morgon

49 Uppgift 1-15 i boken Räkneuppgifter
