1 Armaturer

2 Form: Blinkers Brands Omslagsbild: Alex Giacomini Tryck: Printfabriken, oktober 2014 Papper: ProfiSilk 300 / 150 g

3 Innehåll IP20 FÖRKLARING AV PIKTOGRAM 4 IK08 T5 CLASS I INTERIÖR 6 51 Armaturer för pendelmontage och montage dikt tak/vägg INFÄLLT Interiörarmaturer för infällna DOWNLIGHTS Downlights för infällnad eller montage dikt tak SPOTLIGHTS Armaturer för accentbelysning INDUSTRI Armaturer för industrimiljöe UTOMHUSARMATURER Armaturer för utomhusmiljöer LJUSKÄLLOR För exakt val se hänvisningstext på respektive armatur SKRIVBORDSLAMPA KONTAKT 174

4

5 SMART BELYSNING När vi tog fram vårt nya sortiment av armaturer var energieffektivitet, funktionalitet och design viktiga grundstenar. Schackspelet symboliserar våra skräddarsydda lösningar och våra belysningsexperter hjälper dig gärna att välja ut vilka pjäser som passar bäst för just din anläggning. Ljusstyrning är en viktig komponent när det kommer till att energieffektivisera och höja ljuskomforten i din belysningsanläggning. Vi erbjuder sensorer för alla tänkbara användningsområden, alltifrån enskilda rum till en komplett trådlös anläggning. Få rätt ljus vid rätt tillfälle och spara upp till 80% energi med hjälp av vårt heltäckande sortiment av högkvalitativa sensorer. Aura Light värnar om vår miljö och erbjuder därför hållbara lösningar för framtiden. Efterfrågar du dessutom hög kvalitet och god service är valet enkelt.

6 Förklaring av piktogram IP20 Skyddsklass. Den första siffran indikerar skyddsklassen mot damm och den andra siffran skyddsklassen mot fukt IK08 Slagtålighet Tillgänglig i nödljusversion LED Kan bestyckas med LED-ljuskällor Rund ljusfördelning (nerljus med lite uppljus) T5 Kan bestyckas med fluorescerande T5-ljuskällor Direkt ljusfördelning (nerljus) Medel/smalstrålande T8 Kan bestyckas med fluorescerande T8-ljuskällor Direkt/indirekt ljusfördelning (upp och nerljus) Armaturen uppfyller Klass l och skall jordas CLASS I Symmetrisk ljusfördelning CLASS II Armaturen uppfyller Klass ll och är dubbelisolerad vilket innebär att den ej behöver jordas Dimbar Inbyggd närvarostyrning Built-in sensor 4

7

8 Interiör Notum PE 8 Notum CE 10 Conspecto Ceiling & Wall 12 Alpinia 14 Easy Selection IQ LED LAMP 16 Aura Lunaria Pendelum 18 Cone 20 Lezzon 22 Exzite 24 Cetre T5 28 Cetre LED 32 Elim 34 Opuz 36 Zeres dikt tak 40 Zeres pendel 44 Propel 48 Znap LED 50

9

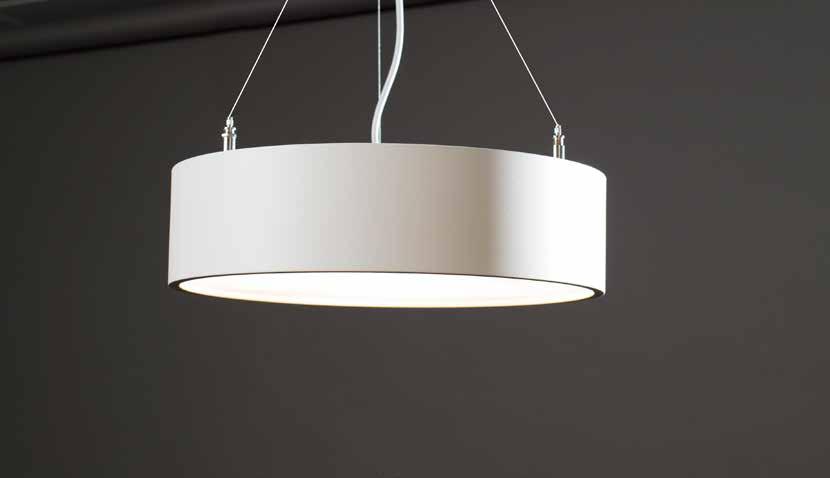

10 Interiör Notum PE Pendlad LED-armatur i tidlös design Energieffektiv Utmärkt färgåtergivning DALI dimbar Modern design Jämn ljusbild 5 års garanti Notum Pendulum är en pendlad och cirkulär LED-armatur med en tidlös design. Den har ett högt ljusflöde och är en perfekt ersättare för traditionella T5-armaturer. Armaturen är mycket energieffektiv och det opala bländskyddet ger en enhetlig och bländfri ljusbild. Notum Pendulum är den perfekta designelement för interiöra miljöer som kontor eller cirkulationsområden. Notum familjen finns i tre versioner; Notum Pendulum, Notum Ceiling och Notum Recessed. Alla tre versioner kan levereras i olika storlekar. Se separat produktblad. IP20 LED CLASS I 8 Interiör Notum PE

11 INFÄLLD VERSION IDEALISK FÖR: Kontor, hotell, butiker, restauranger och offentliga miljöer. MATERIAL: Armaturhus av stål och aluminium. RAL 9016 struktur. Opalt bländskydd i akryl, PMMA. MODELLER TYP SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) TILLGÄNGLIG SOM TAKMONTERAD LJUSUTBYTE (lm/w) VIKT (kg) Notum LED PE opal 300 DALI, 3000K Notum LED PE opal 430 DALI, 3000K , Notum LED PE opal 650 DALI, 3000K , MONTERING OCH ANSLUTNING: Pendlas med friktionslås och vajer. Takkopp med vajerfästen inkluderade. Tillgänglig i tre olika storlekar. TEKNISKA DATA: 230V, 50-60Hz, IP20. CE. LED-modul MacAdam 3 SDCM. CRI> K (kan fås i 4000K på begäran). DALI som standard. Livslängd L70, timmar. DALI dimbar driver levereras som standard. NOTUM PE, Ø 300 / Ø 430 / Ø NOTUM PE Ø 300 NOTUM PE Ø 430 NOTUM PE Ø 650 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Notum PE Interiör 9

12 Interiör Notum CE En modern och energieffektiv LED-armatur Energieffektiv Utmärkt färgåtergivning DALI som standard Jämn ljusbild Stilren form 5 års garanti Notum Ceiling är en cirkulär och tidlös LED-armatur avsedd för montage dikt tak. Armaturen har ett högt ljusflöde och är en perfekt ersättare för traditionella T5-armaturer. Den har en vit struktur som ger den ett elegant uttryck och är ett perfekt designelement för interiöra miljöer som kontor eller cirkulationsområden. Notum Ceiling är mycket energieffektiv och det opala bländskyddet ger en enhetlig och bländfri ljusbild. Notum familjen finns i tre versioner; Notum Pendulum, Notum Ceiling och Notum Recessed. Alla tre versioner kan levereras i olika storlekar. Se separat produktblad. IP20 LED CLASS I 10 Interiör Notum CE

13 IDEALISK FÖR: Kontor, hotell, butiker, restauranger och offentliga miljöer. MATERIAL:Armaturhus av stål och aluminium. RAL 9016 struktur. Opalt bländskydd i akryl, PMMA. MODELLER TYP SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) INFÄLLD VERSION ÄVEN TILLGÄNGLIG SOM PENDLAD LJUSUTBYTE (lm/w) VIKT (kg) Notum LED CE opal 195, 3000K , Notum LED CE opal 300 DALI, 3000K Notum LED CE opal 430 DALI, 3000K , MONTERING OCH ANSLUTNING: Dikt tak. Utanpåliggande kabel möjlig. Tre distanser på ovansida armatur gör den lätt att montera på ojämnt underlag. Tillgänglig i fyra olika storlekar. DALI dimbar driver levereras som standard, utom för 195 mm versionen som levereras med ej dimbar driver. TEKNISKA DATA: 230V, 50-60Hz, IP20. CE. LED-modul MacAdam 3 SDCM. 3000K (kan fås i 4000K på begäran). DALI som standard. CRI>80. Livslängd L70, timmar. Notum LED CE opal 650 DALI, 3000K , NOTUM CE, Ø 195 NOTUM CE, Ø 300 NOTUM CE, Ø 430 NOTUM CE, Ø 650 cd/klm C0 C180 C90 C270 η=68% cd/klm C0 C180 C90 C270 η=74% cd/klm C0 C180 C90 C270 η=63% cd/klm C0 C180 C90 C270 η=69% NOTUM CE Ø 195 NOTUM CE Ø 300 NOTUM CE Ø 430 NOTUM CE Ø 650 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Notum CE Interiör 11

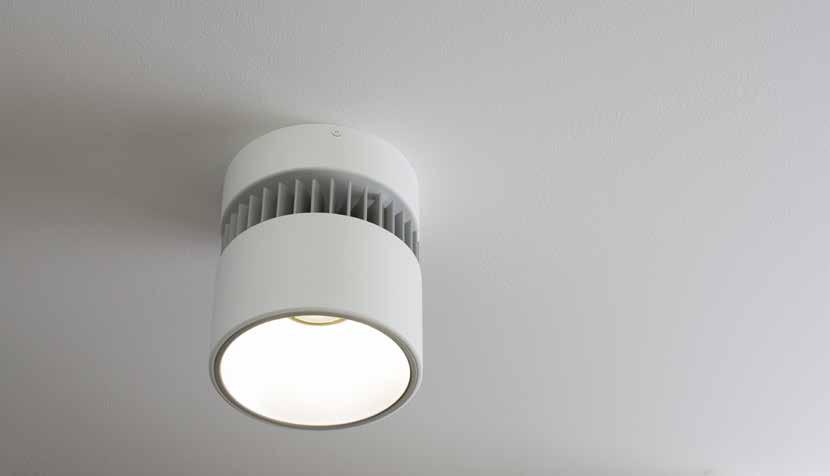

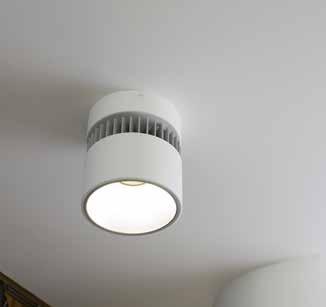

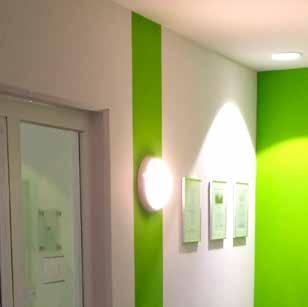

14 Interiör Conspecto Ceiling & Wall Ytmonterad, energieffektiv LED downlight Utbytbar LED-ljuskälla Energieffektiv Utmärkt färgåtergivning DALI-version tillgänglig 5 års garanti Conspecto Ceiling & Wall är en ytmonterad downlight för montage dikt tak eller på vägg med den utbytbara LED-modulen Aura CompoLED Long Life. Armaturen är utrustad med Quickchange som är ett enkelt monteringssystem med bajonettsockel för enkelt ljuskällebyte. Armaturen kan därmed uppgraderas på ett miljövänligt och kostnadseffektivt sätt. Olika ljusflöden och färgtemperaturer kan åstadkommas med olika versioner av Aura CompoLED. Conspecto Ceiling & Wall är ett utmärkt alternativ för den som vill ha ett kvalitativt ljus och samtidigt spara energi. Både tak- och väggversionen finns även i IP54. IP20 LED CLASS I 12 Interiör Conspecto Ceiling & Wall

15 EFFEKTIV KYLFLÄNS FÖR MAXIMAL ENERGI- EFFEKTIVITET IDEALISK FÖR: Kontor, hotell, butiker och offentliga lokaler. MATERIAL: Armaturhus av stål och aluminium. RAL 9016 struktur. Kylfläns i anodiserad aluminium. MONTERING OCH ANSLUTNING: Kan monteras dikt tak eller på vägg. Takversion levereras med distanser för utvändig kabelanslutning. TEKNISKA DATA: 230V, 50-60Hz, IP20. Sockel G46d. Klass I. CE. Aura CompoLED Long Life. Finns i 3000K och 4000K. Vid val av dimbar DALI LED-driver finns möjlighet att välja mellan kon- MODELLER TYP DIAMETER (mm) Conspecto CE Ø Conspecto CE DALI Ø Conspecto WA Ø Conspecto WA DALI Ø CONSPECTO CEILING OCH WALL MED AURA COMPOLED LONG LIFE stantströmsnivåerna 700 ma / 21 W eller 29 W till 350 ma / 11 W eller 14 W. CRI>80. Kan levereras med sladdställ och stickpropp på begäran. Ljuskälla måste beställas separat. Conspecto armaturhus för 19 W Aura CompoLED Long Life MODELLER Conspecto armatur CE & WA armaturhus (190) FÄRG. TEMP (K) STRÖM- STYRKA (ma) EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE COMPOLED Märkningen QuickChange betyder att armaturen är modulbaserad och att LEDljuskällan enkelt kan bytas ut. Ø Conspecto armaturhus för 25 W Aura CompoLED Long Life FÄRG. TEMP (K) STRÖM- STYRKA (ma) EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) COMPOLED CONSPECTO CEILING MODELLER Conspecto armaturhus CE & WA (190) Obs! Aura CompoLED Long Life beställes separat. 60 Ø CONSPECTO WALL Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Conspecto Ceiling & Wall Interiör 13

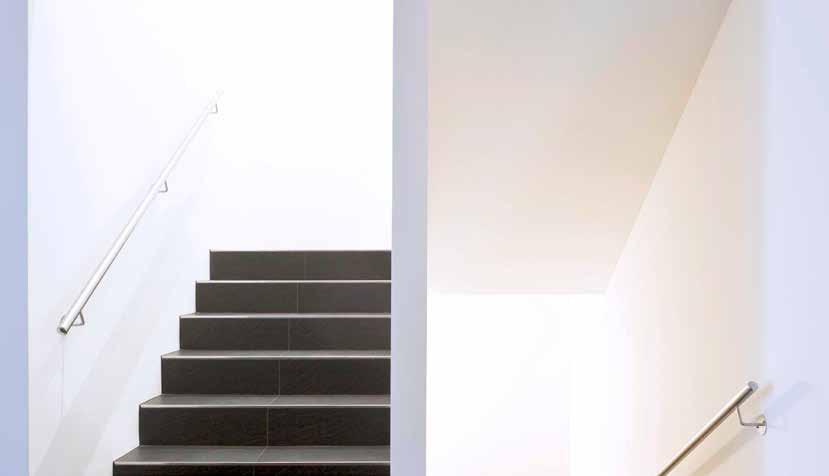

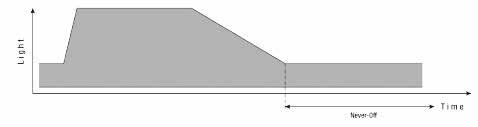

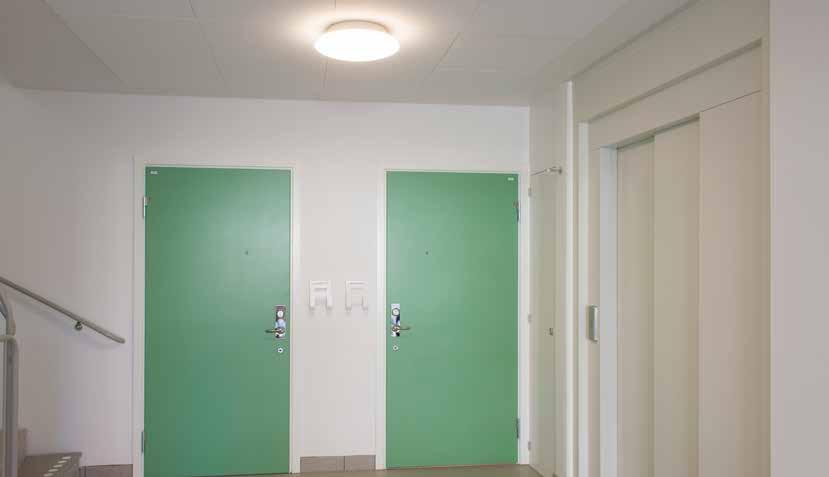

16 Interiör Alpinia Smart belysning i trapphus Tänder upp direkt till full effekt vid närvaro Aktiverar 10%, 20% eller 30% grundljus vid lägre än lux (justerbart) alternativt tänd/släck Luxkontroll förebygger oönskad drift Jämn ljusbild, 144 LED-dioder Batteri back-up version tillgänlig på 3 h Inbyggd, dold HF-sensor Enkla inställningar för tidsfördröjning, räckvidd och känslighet Slagtåligt polykarbonat, IK09 och IP65. Enkelt montage Modulär LED-modul som kan ersättas Master och slavversion, max 5 slavar 5-års garanti Alpinia är den perfekta lösningen för vägg- eller takmontering. LED-tekniken gör det möjligt att tända upp direkt, oavsett omgivningstemperatur. Alpinia levereras med en inbyggd HF-sensor som kan styra upp till fem slavarmaturer. Sensorn tänder upp armaturen till full effekt när närvaro detekteras och har en inställd tidsfördröjning. Armaturen passar bra i korridorer, cirkulationsområden och miljöer med tuffare slitage. När skymningen faller kan ett grundljus tändas med 10, 20 eller 30% styrka. Luxinställningar hindrar oönskad detektering under dagtid. Alpinia kan även ställas in för tänd/släck. Armaturen är enkel att installera och försäkrar att du har rätt belysning vid rätt tid på dagen. Finns i master, master med batteri back-up och slavversioner. Bedömd av Sunda Hus samt Byggvarubedömningen. IP65 LED IK09 Built-in sensor CLASS II 14 Interiör Alpinia

17 IDEALISK FÖR: Trapphus, korridorer, kontor och väntrum. MATERIAL: Slagtålig konstruktion i polykarbonat, IK09 och IP65. MONTERING OCH ANSLUTNING: Ytmontering i tak eller på vägg. Klackar möjliggör jämnt montage på ojämna underlag, t ex puts eller tegel. Elanslutning bakifrån eller från sidan genom brottanvisningar. TEKNISKA DATA: V/ AC 50Hz. IK09. IP65. Mått: Ø 360 x 107 mm. Batteribackversionen ger 3 timmars drift vid strömavbrott. CE. Garantin på 5 år gäller inte batterierna. Armaturen är moduluppbyggd med snabbkablage mellan modul-komponenterna för enkelt utbyte om behov uppstår. TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) Alpinia Sensor LED lamp master, 3000K , Alpinia Sensor LED lamp master, 4000K , MODELLER Alpinia Sensor LED lamp master med batteri, 3000K , Alpinia Sensor LED lamp master med batteri, 4000K , LED lamp slav, 3000K , LED lamp slav, 4000K , Ø mm Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Alpinia Interiör 15

18 Interiör Easy Selection trapphusarmaturer IQ LED lamp 4150 och 4255 Trapphusarmatur med inbyggd och dold HF-sensor Enkel energibesparing Kostnadseffektiv Lätt att installera Tänder direkt upp till full effekt vid närvaro Lyser med 10 % välkomnande grundljus under 100 lux alternativt tänd/släck (endast 4255) Luxkontroll förhindrar onödig drift (4255) Funktion med 6 timmars konstant ljus (4255) Inbyggd HF-sensor Enkel inställning av efterlystid, räckvidd, känslighet och luxnivå Slagtålig utformning i polykarbonat Easy Selections trapphusarmaturer i LED är de perfekta IP44 IP54 lösningarna för vägg- eller takmontage. Trapphusarmaturerna har inbyggda HF-sensorer och vid detektering av rörelse kommer ljuset att tändas med full effekt. LED-tekniken möjliggör omedelbar tändning, oavsett omgivningstemperatur. Armaturerna passar i trapphus, kontor och kommersiella IK09 CLASS II LED miljöer. De är utformade så att de täcker märken och skruvhål från gamla armaturer. Med Aura Light Easy Selection är det enkelt att införa LED på din arbetsplats. Allt du behöver göra är att välja en LED-produkt som är färdig att användas eller välja en kombination som motsvarar dina behov. Vad du får är en verkligt prisvärd LED-belysning Built-in sensor som snabbt återbetalar sig. 16 Interiör Alpinia 16 Interiör EASY SELECTION TRAPPHUSARMATURER IQ LED LAMP 4255 OCH 4150

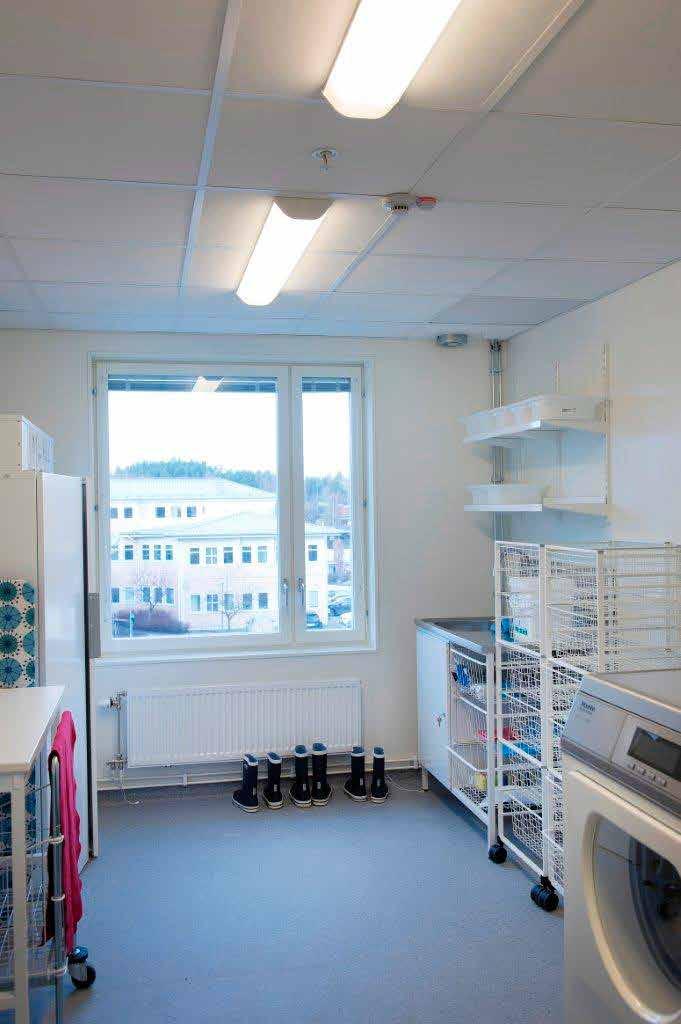

19 IDEALSIK FÖR: Trapphus, tvättstugor, lagerlokaler och korridorer. MATERIAL: Armaturstomme av polykarbonat. Vit eller frostad polykarbonatkupa MONTERING OCH ANSLUTNING: Monteringshöjd 2-3,5 m (4255). Klackar på baksidan förenklar montering på ojämna underlag. Elanslutning bakifrån eller från sidan genom brottanvisningar. TEKNISKA DATA: V/AC 50Hz, 5,8GHz, <0,2 MODELLER TYP LED trapphusarmatur IQ LED lamp 4150-N, K LED trapphusarmatur IQ LED lamp 4255-N, K IQ-4150-N SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) DIMENSIONER (mm) ,03 300x300x ,5 320x320x Ø mm mw, lux, Klass II, IP44 (4150) respektive IP54 (4255), IK09, CRI 80, Effektfaktor <0,7W. Max omgivningstemperatur från -20 till +45 C. CE. Livslängd timmar (L70B50) W, K. IP44. Sensorräckvidd 360, 2-10m. Sensor med tidsfördröjning 12 sek-12 min. Kontrollknapp för tids-fördröjning, område och lux W, K. Förbrukning 10% 3,8 W. IP54. Sensorräckvidd 360 sensor, detektionsområde 2-10 m och tidsfördröjning 14 sek-30 min. LED TRAPPHUSARMATUR 4150 Ø mm Kontrollknapp för tidsfördröjning, område och lux. Dip switch för inställning av tänd / släck eller 10% grundljus, RG 0. CE. IQ-4255-N LED TRAPPHUSARMATUR 4255 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök EASY SELECTION TRAPPHUSARMATURER IQ LED LAMP 4255 Alpinia OCH 4150 Interiör 17

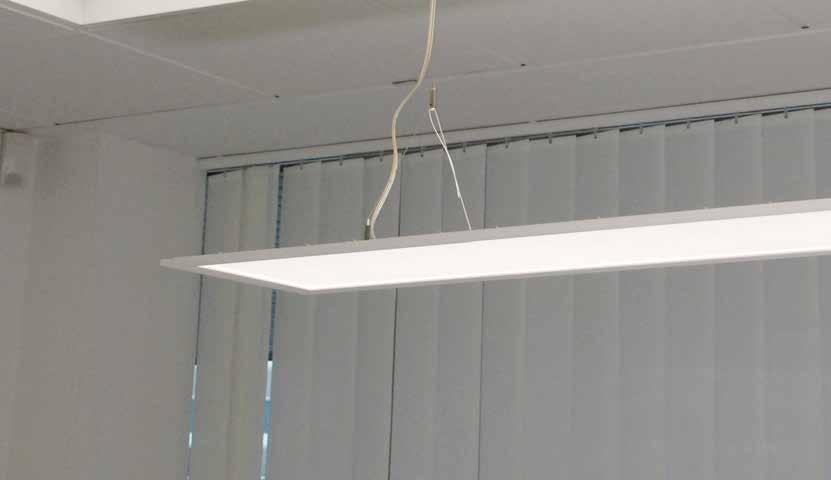

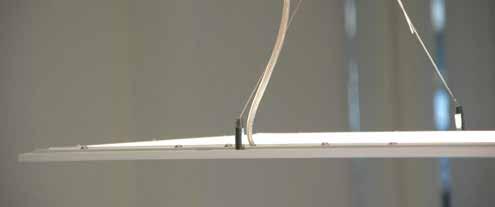

20 InteriörINTERIÖR Aura Lunaria Pro Pendulum En energieffektiv och pendlad LED panel med jämn ljusbilld Energieffektiv Låg vikt timmars livslängd DALI dimbar Uppfyller bländningskravet för kontorsarbete UGR <19 < 3000 CD/M2 5-års garanti Aura Lunaria Pro Pendulum är en högkvalitativ LED-panel med 40% direkt ljus och 60% indirekt ljus. Det skapar ett jämnt ljus över hela panelen och motverkar trötthet i ögonen. Aura Lunaria Pro Pendulum uppfyller bländningskraven för kontorsarbete (UGR <19) och är speciellt lämpad för datorarbete enligt EN Armaturen är mycket lätt att installera och levereras komplett med ett en meter transparent kabel. Det finns friktionslås i takkoppen som gör det möjligt att justera längden på kablarna lätt utan verktyg. IP20 CLASS I LED 18 Interiör Alpinia 18 Interiör AURA LUNARIA PRO PENDELUM

21 IDEALSIK FÖR: Kontor, hotell, butiker, restauranger, lobbies och allmänna utrymmen MATERIAL: Armaturhus av stål och aluminium. RAL9010 vit. Transparent kabel.träram tillgänglig på beställning. Vikt är 3,9 kg, med ram 4,9 kg. MODELLER Aura Lunaria Pendulum TYP EFFEKT LJUSFLÖDE (lm) Aura Lunaria Pendulum DALI Dim, vit ram, 3000K Aura Lunaria Pendulum DALI Dim, vit ram, 4000K LJUSUTBYTE (lm/w) VIKT (kg) 35 W , W , IN S TALL ATIO N O CH ANLSUTNING: Pendlas. 1 m vajer och en 1,5 m kabel (halogenfri), Takkopp med fyra monteringshål. Justera höjden med friktionslocket. LED-driver och kopplingsplint (5x1 mm 2 ) placeras i takkoppen. Möjlighet till utanpåliggande kabel. TEKNISK DATA: IP V AC, Hz, CRI > 80. IP40 (underifrån). SDCM 3, Omgivningstemperatur , Dimbar med DALI, effektfaktor. >0.9, CRI > 80. Upphängs cc 60 cm, LED-driver, 3000K och 4000K. Livslängd timmar (L70B10 vid 25 C Ta). CE. KNOCKOUTS FÖR KABELGENOMFÖRING I DRIVERNS KAPSLING/TAKBOX TAKKOPP CC 60 CM MELLAN TRÅDARNA AURA LUNARIA PRO PENDULUM, 3000K AURA LUNARIA PRO PENDULUM UTAN RAM 1195 X 295 MM 1195 mm Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök AURA LUNARIA PRO Alpinia PENDELUM Interiör 19

22 INTERIÖR Cone En modern pendelarmaturer i tre storlekar Nordiskt stram design Hög ytfinish GU10 = utbytbar LED Cone är en snygg pendelarmatur som finns i tre storlekar. Den är försedd med en GU10 sockel vilket innebär att man kan välja ljuskälla fritt oberoende av fabrikat. Vi rekommenderar förstås våra LED retrofit GU10 som utmärkta alternativ. Vill man ha mycket ljus kan man använda vår dimbara 7,5 W GU10 LED-ljuskälla som ger 500 lumen. Eller om man vill CE IP65 IP20 CLASS I 230 V 50 Hz LED CE ha lite mindre ljus finns det en version i 370 lumen. Den matta strukturlacken gör den mycket elegant och passande i flera olika miljöer. 20 Interiör Cone En modern pendelarmaturer i tre storlekar 20 Interiör CONE

23 IDEALISK FÖR: Interiöra miljöer, caféer, receptionsdisk och fönsternischer. MATERIAL: armaturhus i aluminium MONTERING OCH ANSLUTNING: Man kan välja att hänga de olika storlekarna tillsammans eller var för sig för att på så sätt skapa unika miljöer. TEKNISKA DATA: 230v 50-60hZ, IP20, CE, Klass I. GU10 sockel i porslin, armaturen levereras med en 1,5m textilkabel och takkopp med anslutningsplint. Insidan är guldfärgad, utsidan tillgänglig i tre färgval. Black velvet och bronze levereras med svart textilkabel och cloduy white med vit textilkabel. TYP MÅTT H x B x D (mm) VIKT (kg) Cone Cone liten, vit/guld 230X80 0, Cone mellan,vit/guld 370X100 0, MODELLER Cone stor, vit/guld 400X300 0, Cone liten, svart/guld 230X80 0, Cone mellan, svart/guld 370X100 0, Cone stor, svart/guld 400X300 0, Cone liten, brun/guld 230X80 0, Cone mellan, brun/guld 370X100 0, Cone stor, brun/guld 400X300 0, Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Cone En modern pendelarmaturer i tre storlekar CONE Interiör 21

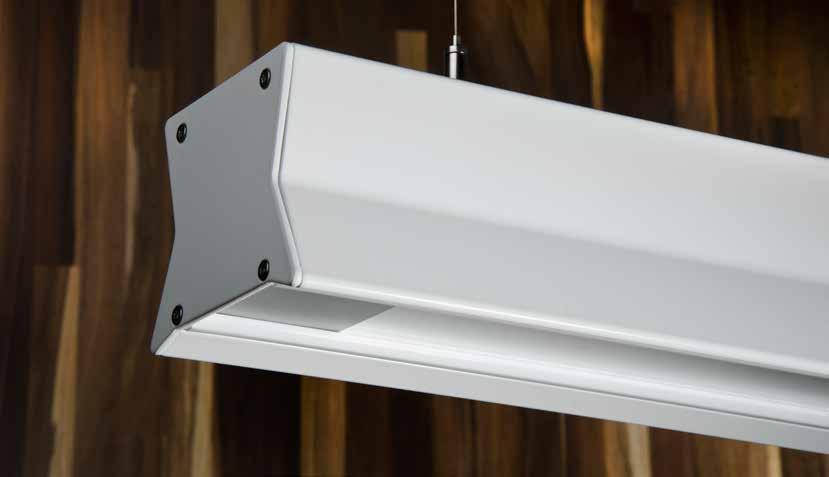

24 Interiör Lezzon Modern LED-armatur för skolor och kontor Energieffektiv - upp till 115 lm/w Tillgänglig i Tunable White Enkel installation DALI versioner tillgängliga Baserad på Z-core teknik 5 års garanti Lezzon är en modern och högkvalitativ LED-armatur som har utvecklats speciellt för skolor och kontorsmiljöer men passar även i offentliga utrymmen. Armaturen är både energieffektiv och har låga underhållskostnader. Z-core är kärnan och ljusmotorn i armaturen och även grunden till en hel produkt-familj som baseras på denna teknik. Kärnan är gjord av aluminium och ger extremt bra kylning av LED-korten och en garanterat lång livslängd. Lezzon ger 65% direkt och 35% indirekt ljus, med ett mikroprismatiskt bländskydd för direktljus och en linjeprismatisk skiva för spridning av indirekt ljus. Armaturen finns tillgänglig i flera olika ljusflöden, beroende på belysningsbehov och installationshöjd. Armaturen finns tillgänglig i tunable white som möjiggör skifte i färgtemperatur från kallvit till varmvit efter behov. Du kan därmed personifiera belysningen efter humör och tid på dagen för att öka produktiviteten och välbefinnandet. IP20 CLASS I LED 22 Interiör Lezzon

25 IDEALISK FÖR: Kontor, skolor och offentliga områden. MATERIAL: Armaturhus av strängpressad aluminium för god värmeavledning. Mikroprismatiskt bländskydd för direktljus och en linjeprismatisk skiva för indirekt ljus. Vit RAL LEZZON PENDLAD LED-ARMATUR TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) Lezzon Lezzon, 3000K , MONTERING OCH ANSLUTNING: Pendlad montering. Levereras med 1 m vajerupphäng som kan flyttas längs med armaturen för enklare installation. Levereras även med 2 m vit anslutningsledning med jordad stickpropp. DALI versioner utrustade med 2 m 5-ledare. DALI versioner kan också dimras med faspulsstyrning. Tunable white versionen kan kontrolleras med standard DALI DT8 styrenhet. MODELLER Lezzon, DALI, 3000K , Lezzon, 4000K , Lezzon, DALI, 4000K , Lezzon, 3000K , Lezzon, DALI, 3000K , Lezzon, 4000K , Lezzon, DALI, 4000K , Lezzon, 3000K , TEKNISKA DATA: V Hz, IP20. SDCM 3. Omgivningstemperatur: -25 C till + 35 C. CE. LED, 3000K eller 4000K och med Tunable White 2700 K K. LEDdriver. Livslängd timmar (L70B10), CRI >80. Lezzon, DALI, 3000K , Lezzon, 4000K , Lezzon, DALI, 4000K , Lezzon, 3000K , Lezzon, DALI, 3000K , Lezzon, 4000K , Lezzon, DALI, 4000K , Lezzon tunable white , Patensökt Z-core motorn är grunden för Lezzon och en serie av armaturer. Kärnan är tillverkad av strängpressad aluminium, vilket resulterar i utmärkt kylning. LEZZON LEZZON Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Lezzon Interiör 23

26 Interiör Exzite När personlig design möter funktionalitet Flexibilitet möter design - skapa din egen unika design Tillgänglig i Tunable white Hög effektivitet - upp till 115 lm/w Enkel installation Baserad på Z-core teknologi DALI dimbar Sensor version tillgänglig 5 års garanti Exzite är en ny typ av pendlad LED-armatur som du kan skräddarsy och designa själv med en mängd olika tillbehör. Armaturens flexibla design gör den ideal för dagens moderna kontor och en naturlig del av ditt inredningskoncept. Exzite ger 65% direkt och 35% indirekt ljus. Den är tillgänglig med två ljusdistributioner, antingen med mikroprismatiskt bländskydd för direktljus eller en dubbelparabolisk aluminiumreflektor i effektiv MIRO 5. Båda versionerna har ett linjeprismatiskt bländskydd för det indirekta ljuset. Det finns ett stort utbud av olika tillbehör till Exzite, tex dekorsidor, gavlar, dekorskruvar, färger och material. Därmed finns det oändliga möjligheter att personifiera armaturen. Notera att Exzite levereras som standard med vita dekorsidor och gavlar samt med dekoskruvar i mässing. Den är även tillgänglig i tunable white, vilket gör det möjligt att förändra färgtemperaturen från varmvitt till kallvitt. En individanpassad färgtemperatur vid olika tider på dygnet kan öka produktiviteten och välmåendet. Besök exzite.auralight.com och skapa din egen Exzite. IP20 CLASS I LED lx/ 24 Interiör Exzite

27 Skruvar Svart Vit Rostfritt stål Mässing FLEXIBILITET MÖTER DESIGN Exzite finns med en mängd olika dekorsidor, gavlar och dekorskruvar. Standardfärg är vit med mässingskruvar. Färgen på gavlarna är oftast densamma som färgen på dekorsidorna, men du kan också välja vita gavlar för alla varianter. Förutom Exzites standard färger på dekorsidor så kan de levereras med rostfritt stål, mässing, dekorativt folie eller perforerat stål. De dekorativa skruvarna är tillgängliga i vit, svart, mässing och rostfritt stål. Huvudkabeln är vit som standard. En tygomspunnen svart kabel är tillgänglig på begäran. MODELLER TYP SYSTEM - EFFEKT (W) LJUS- FLÖDE (lm) Exzite med bländskydd av mikroprisma Exzite Prism, 3000K Exzite Prism, 4000K Exzite Prism, 3000K LJUS- UTBYTE (lm/w) 112 VIKT (kg) 5,6 DIREKT- DRIFT DALI/DSI DIM DRAG- BRYTARE , , Exzite Prism, 4000K Exzite Prism, 3000K ,6 Exzite Prism, 4000K Exzite Prism, 3000K ,6 Exzite Prism, 4000K Exzite Prism Tunable White 6, , , , EXZITE EXCLUSIVE Vill du använda en färg eller ett material som inte finns i Exzites standardsortiment? Med Exzites exklusiva versioner så finns det nästan oändliga möjligheter att skräddarsy armaturen. En personligt designad armatur kan förhöja inredningen och stilen i rummet och gör det möjligt för dig att uttrycka din vision. Kontakta oss för mer information. Patentsökt Z-core motorn är grunden för en serie av armaturer. Kärnan är tillverkad av strängpressad aluminium, vilket resulterar i utmärkt kylning. Sensor är tillgänglig för alla modeller utom tunable white versionerna. Exzite Interiör 25

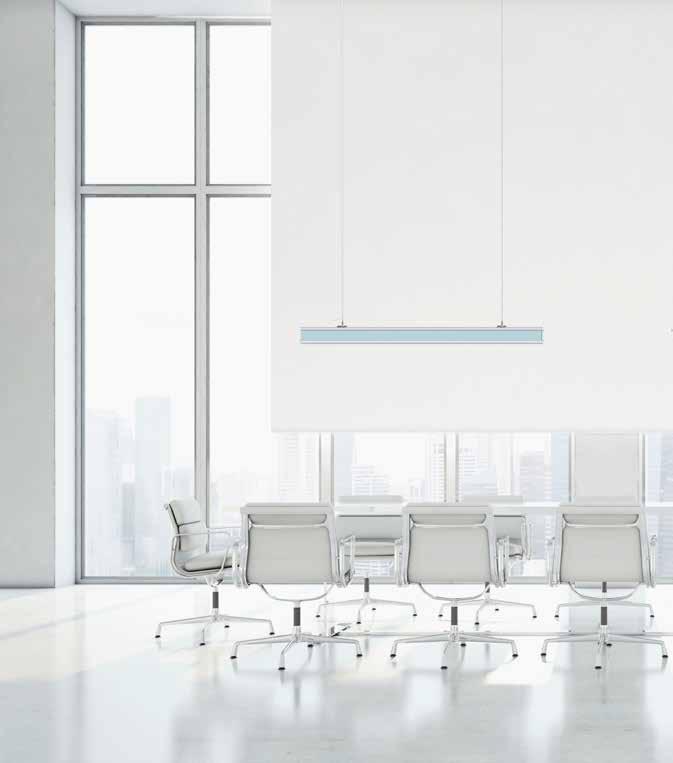

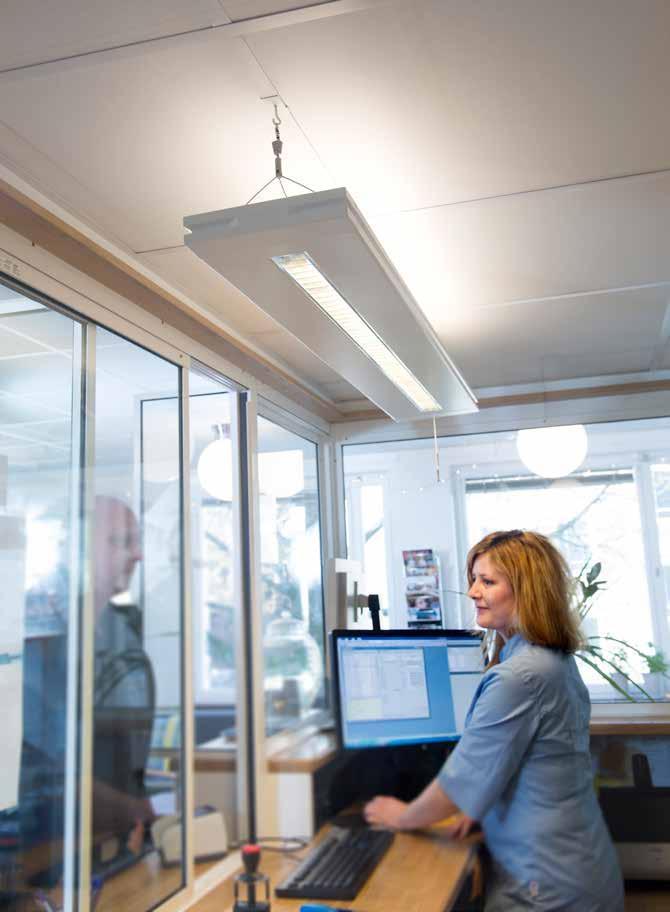

28 MODELLER TYP SYSTEM - EFFEKT (W) LJUS- FLÖDE (lm) Exzite med dubbelparaboliskt aluminiumbländskydd Exzite Alu. 36 W, 3000K Exzite Alu. 36 W, 4000K Exzite Alu. 41 W, 3000K Exzite Alu. 41 W, 4000K Exzite Alu. 53 W, 3000K Exzite Alu. 53 W, 4000K Exzite Alu. 65 W, 3000K Exzite Alu. 65 W, 4000K Exzite Alu. 41 W Tunable White EXZITE MIKROPRISMATISKT BLÄNDSKYDD, 36 W LJUS- UTBYTE (lm/w) Sensor är tillgänglig förr alla utom tunable white versionerna. VIKT (kg) DIREKT- DRIFT DALI/DSI DIM DRAG- BRYTARE , , , , , , , , , IDEALISK FÖR: Kontor och offentliga utrymmen. MATERIAL: Armaturhus av strängpressad aluminium för god värmeavledning. Mikroprismatiskt bländskydd eller dubbelparaboliskt aluminiumbländskydd av effektiv MIRO 5-material för direktljus. En linjeprismatisk skiva för det indirekta ljuset. MONTERING OCH ANSLUTNING: Pendlad montering. Levereras med 2 m vit anslutningsledning med jordad stickpropp. DALI-versioner utrustade med 2 m 5-ledare. Finns med dragströmbrytare för dimring eller som tänd/släck. Levereras med 1 m vajerupphäng som kan flyttas längs med armaturen för enklare installation. Tunable white versionen kan styras med standard DALI DT8 styrenhet. KOMPONENTER: LED, 3000K, 4000K, Tunable White versioner K. Ej dimbar eller DALI dimbar LEDdriver. Livslängd timmar (L70B10). TEKNISKA DATA: V Hz, IP20. CRI >80. SDCM 3. Omgivningstemperatur: -25 C till + 35 C. CE. EXZITE ALUMINUMREFLEKTOR, 36 W EXZITE 26 Interiör Exzite

29 Temperatur K Temperatur K Temperatur K Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Exzite Interiör 27

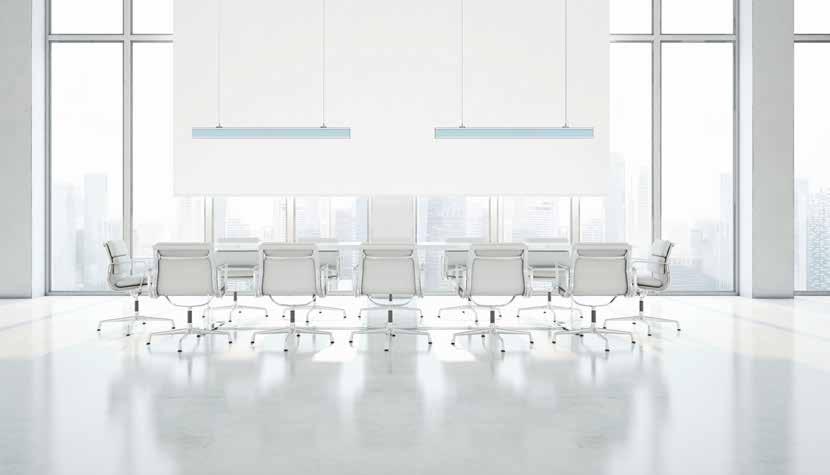

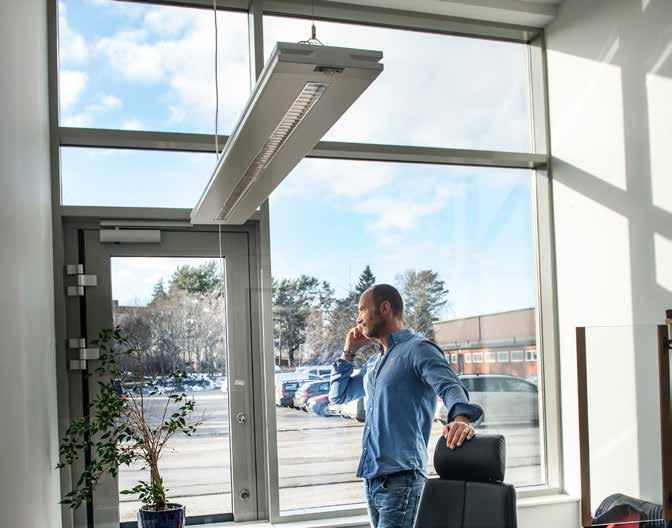

30 Interiör Cetre T5 En pendlad T5-armatur som moderniserar ditt kontor Enkel installation DALI/DSI 5 års garanti Cetre är en pendlad armatur med låg profil som är väl lämpad för både kontor och offentliga miljöer. Den kombinerar energieffektivitet och estetik och skapar ett modernt designelement på kontoret. Cetre ger både 35% direkt och 65% indirekt ljus, med ett dubbelparaboliskt aluminiumbländskydd för direktljus och en aluminiumreflektor för indirekt ljus. Tillgänglig i direktdrift, DALI dimbar och i en version med dim dragbrytare. Cetre är den slimmade armaturen för det moderna kontoret. IP20 CLASS I T5 28 Interiör Cetre T5

31 CETRE VIT IDEALISKT FÖR: Kontor, konferensrum och allmänna utrymmen. CETRE GRÅ CETRE TAKMONTERAD MED BÄRSKENA MATERIAL: Armaturhus i vitlackerat stål med gavlar i gjuten ASA plast. Dubbelparaboliskt Miro 5 aluminiumbländskydd för direkt ljus och Miro 5 aluminiumreflektor för indirekt ljus. Cetre är utrustad med en ljuskälla för direkt ljus och två ljuskällor för indirekt ljus. Versionerna med direktdrift och dragdrim levereras med två styck dragbrytare för upp- och nedljus. 216 L C/C IN S TALL ATIO N O CH ANSLUTNING: Pendlad montering. Utrustad med 1 m vajerupphängning, 2 m vit kabel och stickpropp. DALI-versioner är utrustade med 2 m 5-ledare. 40 CETRE T5 3x45 W (49 W) AURA CETRE LED TEKNISK DATA: V Hz, IP20. Effektfaktor λ >0,95. Omgivningstemperatur: 0 C till +35 C. CE. Livslängd driftdon > timmar. Ejdimbar eller DSI/DALI dimbar elektroniskt driftdon. Ljuskälla: Aura T5 Eco Saver Long Life, 3000K eller 4000K. För mer information se separat produktblad. Notera att ljuskällor måste beställas separat. Cetre T5 Interiör 29

32 TYP SYSTEM - EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) LÄNGD (mm) C/C (mm) DIREKTDRIFT/ DRAGBRYTARE DSI/DALI DIM DRAG- BRYTARE Cetre Vit T5 Cetre för T5 3x25 W (28 W) , Cetre för T5 3x32 W (35 W) , MODELLER Cetre för T5 3x45 W (49 W) , Cetre för T5 3x50 W (54 W) , Cetre Grå T5 Cetre för T5 3x25 W (28 W) , Cetre för T5 3x35 W (35 W) , Cetre för T5 3x45 W (49 W) , Cetre för T5 3x50 W (54 W) , Observera att ljuskällanaura T5 Eco Saver Long Life, måste beställas separat. Värdena baseras på Aura T5 Eco Saver Long Life, 4000 K. 30 Interiör Cetre T5

33 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Cetre T5 Interiör 31

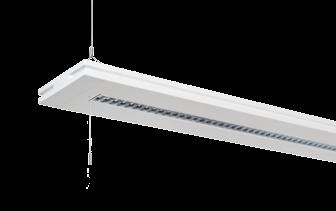

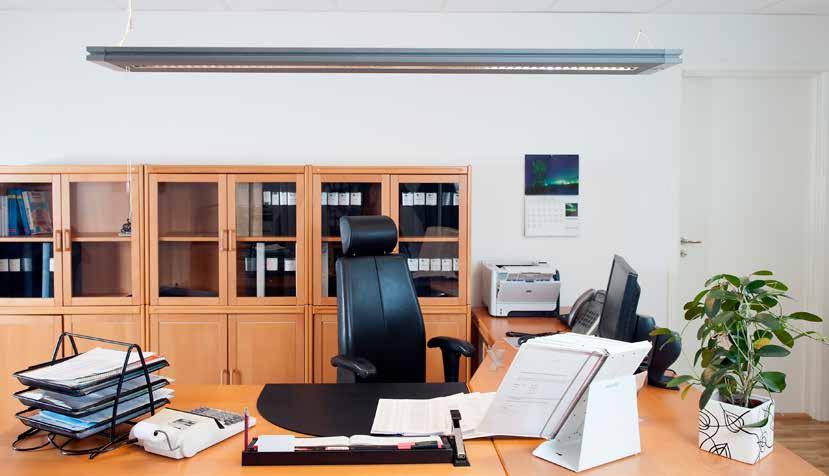

34 Interiör Cetre LED En pendlad LED-armatur som moderniserar ditt kontor Energieffektiv - upp till 96 lm/w Enkel installation Lätt att uppgradera med utbytbara LED-ljuskällor DALI 5 års garanti Cetre är en pendlad LED-armatur med låg profil som är väl lämpad för både kontor och offentliga miljöer. Den kombinerar energieffektivitet och estetik och skapar ett modernt designelement på kontoret. Cetre ger både 35% direkt och 65% indirekt ljus, med ett dubbelparaboliskt aluminiumbländskydd för direkt ljus och en aluminiumreflektor för indirekt ljus. Den finns för direktdrift, DALI dimbar och i en version med dim dragbrytare. Cetre är den slimmade armaturen för det moderna kontoret. IP20 CLASS I LED 32 Interiör Cetre LED

35 CETRE VIT IDEALISKT FÖR: Kontor, konferensrum och allmänna utrymmen. MODELLER Cetre LED Vit TYP Cetre för UltiLED 3x17 W, dragbrytare SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) , Cetre för UltiLED 3x17 W, DALI , Cetre för UltiLED 3x17 W, dim dragbrytare Cetre LED Grå Cetre för UltiLED 3x17 W, dragbrytare , , Cetre för UltiLED 3x17 W, DALI , Cetre för UltiLED 3x17 W, dim dragbrytare , Observera att ljuskällan Aura UltiLED Long Life måste beställas separat. Värden baseras på AuraUltiLED Long Life, 3000 K. CETRE MED ULTILED 3x17 W CETRE GRÅ CETRE TAKMONTERAD MED BÄRSKENA MATERIAL: Armaturhus i vitlackerat stål med gavlar i gjuten ASA plast. Dubbelparaboliskt Miro 5 aluminiumbländskydd för direkt ljus och Miro 5 aluminiumreflektor för indirekt ljus. Cetre är utrustad med en ljuskälla för direkt ljus och två ljuskällor för indirekt ljus. Dessa kontrolleras gemensamt med antingen DALI eller en dragbrytare. Versionerna med direktdrift och dragdim levereras med en dragbrytare för upp- och nedljus. IN S TALL ATIO N O CH ANSLUTNING: Pendlad montering. Utrustad med 1 m vajerupphäng, 2 m vit kabel och stickpropp. DALI versioner är utrustade med 2 m 5-ledare. TEKNISKA DATA: V Hz, IP20. CRI >80. SDCM 3. Effektfaktor λ >0,95. Omgivningstemperatur: -25 C +35 C. CE. Livslängd driver > timmar. Ljuskälla: Aura UltiLED Long Life, 3000K eller 4000K. Livs-längd (L80B10) timmar. För mer information se separat produktblad. Notera att ljuskällor måste beställas separat. Konstant ström, 700 ma, LEDdriver, direktdrift eller dimbar DALI AURA CETRE LED Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Cetre LED Interiör 33

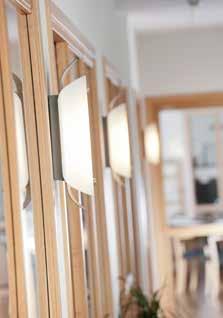

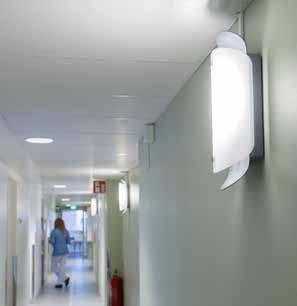

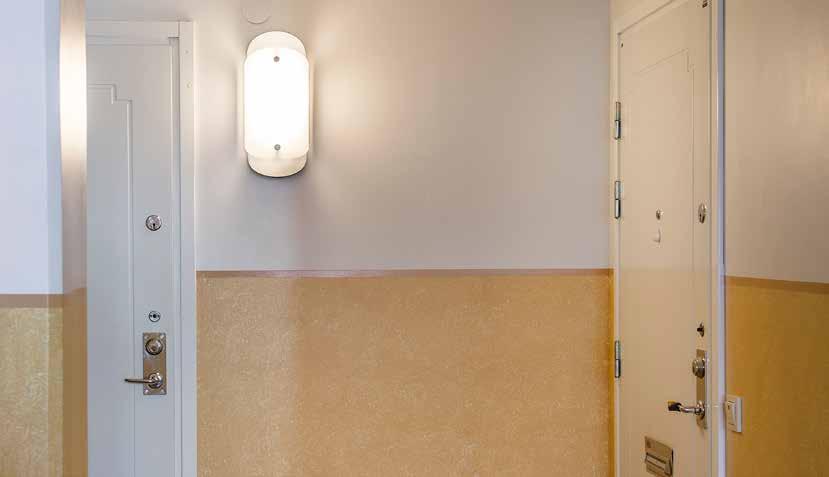

36 Interiör Elim Väggarmatur med dekorativt ljus Sensor för maximal energibesparing Korridorfunktion möjlig med sensor-version Livslängd timmar (L70B50) 5 års garanti Elim är en väggarmatur för korridorer och andra allmänna utrymmen. Den ger ett mjukt och behagligt ljus med en dekorativ ljusspridning på väggen. Armaturen kan utrustas med närvarosensor för möjlighet till korridorfunktion, vilket ger en hög energibesparing. IP20 lx/ LED 34 Interiör Elim

37 IDEALISK FÖR: Allmänna utrymmen, entréer och kontor. MATERIAL: Armaturstomme av grålackerad stålplåt och skärm av matt, opaliserat plexiglas. IN S TALL ATIO N O CH ANSLUTNING: Kabelinföringar ovanifrån, underifrån och på baksida. Insticksplint 2,5 mm 2. TEKNISKA DATA: V, 50-60Hz, IP20. Effektfaktor >0,9. Omgivningstemperatur 0 C till +25 C. CE. Livslängd timmar (L70B50). 3000K och 4000K, CRI >80. ELIM KAN UTRUSTAS MED NÄRVAROSENSOR. LED-modul MacAdam 3 SDCM. Analog dimmning 1-10V. DSI/ Faspulsstyrning. HF-sensor Tänd/släck 15 min ELIM KABELINFÖRING Tiden 15 min är inställd från fabrik och kan ändras i olika steg från 1-30 min. Profil 1 med max-nivå 100% i 15 min samt min-nivå 10% vid frånvaro. Profil 2 med max-nivå 100% i 15 min samt min-nivå 10% vid frånvaro under 30 min, sedan släckt till nästa närvarodetektering. C0 / C cd / 1000 lm C90 / C270 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK DALI/DSI FASPULSSTYRNING DIM 1-10V Elim LED MODELLER Elim LED 3000 K Elim LED 4000 K , , Elim LED 3000 K Elim LED 4000 K , , MODELLER TYP Elim LED Elim LED 3000 K, HF-sensor SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) NÄRVARO DIREKTDRIFT SENSOR P1 SENSOR P , Elim LED 4000 K, HF-sensor , Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Elim Interiör 35

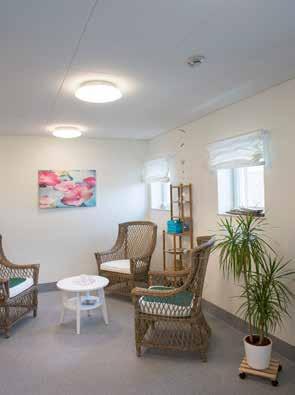

38 Interiör Opuz Mångsidig armatur som passar i de flesta miljöer Energieffektiv upp till 87 lm/w HF-sensor eller tänd/släck Nödljus finns tillgänglig i vissa modeller IP54 (tak), IP20 (vägg) Livslängd timmar (L70B50) 5 års garanti Opuz är en mångsidig armatur som kan monteras dikt tak eller på vägg. Finns i storlekarna, Ø 300, Ø 400 eller Ø 600 mm och passar flera olika typer av belysningsbehov. Opuz finns i 3000 K och 4000 K. Med hög energieffektivitet och med ett ljusflöde på upp till 4200 lm, blir Opuz både en funktionell och dekorativ belysningslösning i din byggnad. Välj Opuz med inbyggd HFsensor för maximal energibesparing. Finns tillgänglig i versionerna tänd/släck och dimbar. IP20 IP54 OPUZ IP20 IP54 OPUZ HF-SENSOR IP20 IP54 LED LED LED lx/ OPUZ NÖDLJUS 36 Interiör Opuz

39 MODELLER 120 TYP Opuz LED 150 OPUZ SYSTEMEFFEKT (W) 120 LJUSFLÖDE (lm) 70 LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK Opuz LED nödljus 3000 K , Opuz LED nödljus 4000 K , OPUZ 7421 IDELAISK FÖR: Allmänna utrymmen, entréer, kontor, korridorer och trapphus. MATERIAL: Armaturstomme av vitlackerad stålplåt och kupa av matt, opaliserad akryl. Monteringsplatta av aluminium. IN S TALL ATIO N OCH ANSLUTNING: Kabelgenomföring 2x19 mm på armaturens ovansida, samt 2x19 mm på utsidan för utanpåliggande kabel. Plint 2,5 mm 2. TEKNISKA DATA: V, 50-60Hz, IP54 (tak), IP20 (vägg). Effektfaktor >0,93. Omgivningstemperatur 0 C till +25 C. CE. Livslängd timmar (L70B50). LEDmodul MacAdam 3 SDCM K och 4000 K. CRI >80. Tänd/ släck, dimbar. HF-sensor. HF-sensor tänd/släck 15 min. Tiden 15 min är inställd från fabrik och kan ändras i olika steg från 1-30 min. Profil 1 med max-nivå 100% i 15 min samt min-nivå 10% vid frånvaro. Profil 2 med max-nivå 100% i 15 min samt min-nivå 10% vid frånvaro under 30 min, sedan släckt till nästa närvarodetektering C0 / C cd / 1000 lm C90 / C270 OPUZ OPUZ 7423 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Opuz Interiör 37

40 OPUZ MODELLER TYP Opuz LED Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K Opuz LED Ø K SYSTEM EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK DALI/DSI DIM 1-10V , , , , , , , , , , , , , , , , , , Tillbehör Opuz LED 7422 Nödljus 1h Opuz LED 7422 Nödljus 1h självtest Opuz LED 7423 Nödljus 1h Opuz LED 7423 Nödljus 1h självtest Tillbehör: 7422 och 7423 kan utrustas med nödljus 1h, eller 1h nödljus självtest. För mer information, kontakta kundtjänst. 38 Interiör Opuz

41 MODELLER TYP Opuz LED HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor Opuz LED Ø K, HF-sensor SYSTEM EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK SENSOR P1 SENSOR P , , , , , , , , , , , , , , , , , , Tillbehör Opuz LED 7422 Nödljus 1h Opuz LED 7422 Nödljus 1h självtest Opuz LED 7423 Nödljus 1h Opuz LED 7423 Nödljus 1h självtest Tillbehör: 7422 och 7423 kan utrustas med nödljus 1h, eller 1h nödljus självtest. För mer information, kontakta kundtjänst. Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Opuz Interiör 39

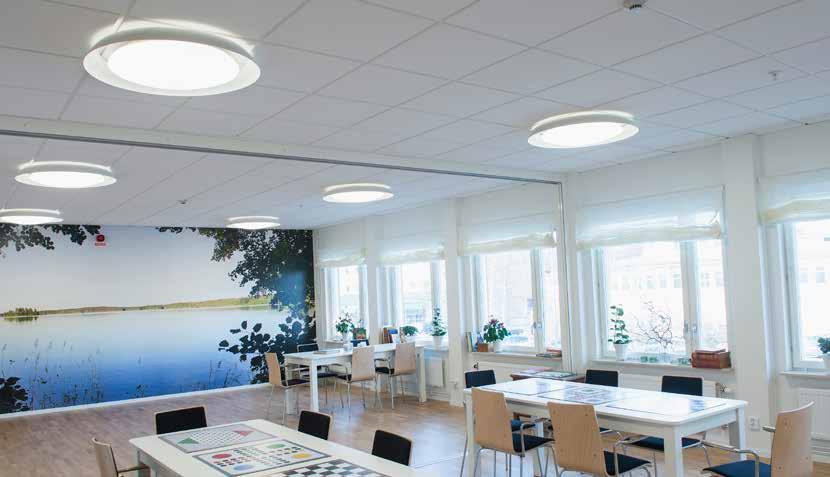

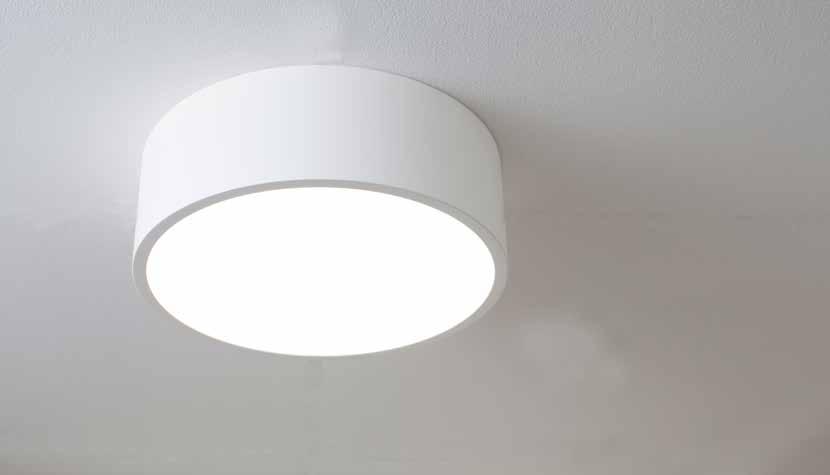

42 Interiör Zeres dikt tak Modern takarmatur som finns i en mängd olika färger Energieffektiv upp till 87 lm/w Modern design Nödljus finns tillgänglig i vissa modeller Olika sensorer för högsta energibesparingen Livslängd timmar (L70B50) Dekorativ ring i olika kulörer 5 års garanti Zeres dikt tak är en dekorativ armatur som blir ett trevligt designelement i allmänna utrymmen, som entréer. När Zeres är tänd bildar ljuset en haloeffekt i taket, runt armaturen. Zeres finns tillgänglig i tre olika storlekar, Ø500, Ø600 och Ø800 mm. Den vita, dekorativa ringen kan beställas i valfri kulör från NCSkartan, så att du lätt kan matcha armaturen med rummets övriga inredning. Den senaste LED-tekniken ger armaturen ett högt ljusutbyte. IP54 IP20 ZERES DIKT TAK IP54 IP20 ZERES DIKT TAK HF-SENSOR LED LED lx/ Zeres finns också i en pendlad version. 40 Interiör Zeres dikt tak

43 ZERES I PENDLAD VERSION IDEALISK FÖR: Allmänna utrymmen, entréer och kontor. MATERIAL: Kupa av opaliserad akryl som ger ett jämnt och behagligt ljus. Dekorativ ring i aluminium som levereras vit som standard, men kan beställas i flera olika kulörer. Kan monteras dikt tak eller på vägg. INSTALLATION OCH ANSLUTNING: Kabelgenomföring 2x19 mm på armaturens ovansida, samt 2x19 mm på sidan för utanpåliggande kabel. Plint 2,5 mm 2. HALO EFFEKT TEKNISKA DATA: V, 50-60Hz, IP54 (tak), IP20 (vägg). Effektfaktor >0,93. Omgivnings- 120 ZERES DIKT TAK MÅTT TYP Ø (mm) HÖJD (mm) temperatur: 0 C till +25 C. CE. Livslängd 50,000 timmar (L70B50) K och 4000 K. CRI >80. LED-modul, MacAdam 3 SDCM. DALI/DSI/Faspulsstyrning. Dim 1-10V. HF-sensor C0 / C cd / 1000 lm HF-sensor tänd/släck 15 min. Tiden 15 min är inställd från fabrik och kan ändras i olika steg från 1-30 min. Profil 1 med max-nivå 100% i 15 min samt min-nivå 10% vid frånvaro. Profil 2 med max-nivå 100% i 15 min samt min-nivå 10% vid frånvaro under 30 min, sedan släckt till nästa närvarodetektering. H Ø ZERES DIKT TAK Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Zeres dikt tak Interiör 41

44 TYP SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK DALI/DSI/ FASPULSSTYRNING DIM 1-10V Zeres dikt tak MODELLER Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K Zeres dikt tak Ø K , , , , , , , , , , , , , , , , , , Tillbehör Zeres dikt tak 7425 Nödljus 1h Zeres dikt tak 7425 Nödljus 1h självtest Zeres dikt tak 7426 Nödljus 1h Zeres dikt tak 7426 Nödljus 1h självtest Tillbehör: 7425 och 7426 kan utrustas med nödljus 1h, eller 1h nödljus självtest. För mer information, kontakta kundtjänst. 42 Interiör Zeres dikt tak

45 MODELLER TYP Zeres dikt tak HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor Zeres dikt tak Ø K, HF-sensor SYSTEM EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) SENSOR TÄND/ SLÄCK SENSOR P1 SENSOR P , , , , , , , , , , , , , , , , , , Tillbehör Zeres dikt tak 7425 Nödljus 1h Zeres dikt tak 7425 Nödljus 1h självtest Zeres dikt tak 7426 Nödljus 1h Zeres dikt tak 7426 Nödljus 1h självtest Tillbehör: 7425 och 7426 kan utrustas med nödljus 1h, eller 1h nödljus självtest. För mer information, kontakta kundtjänst. Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Zeres dikt tak Interiör 43

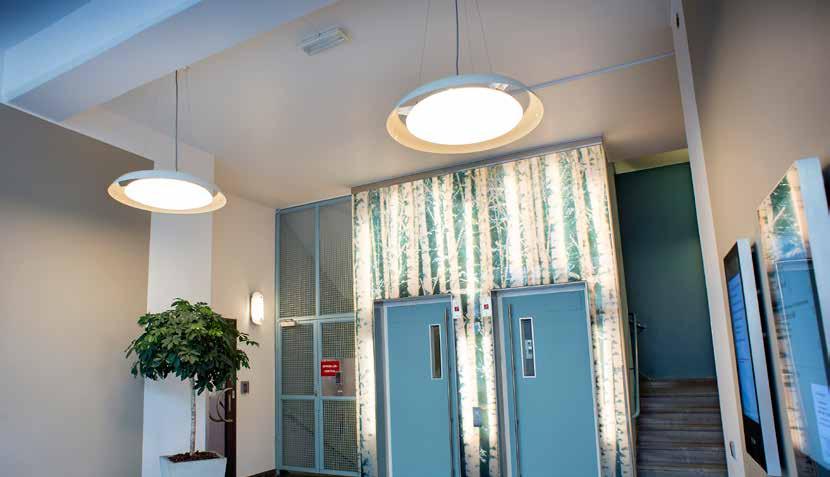

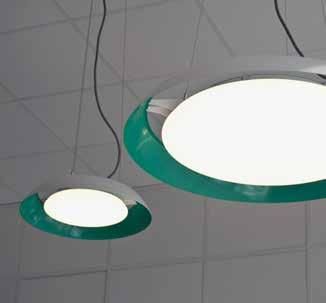

46 Interiör Zeres pendel Modern pendelarmatur som finns i en mängd olika kulörer Energieffektiv upp till 87 lm/w Modern design Nödljus finns tillgänglig i vissa modeller Olika sensorer för bästa energibesparing Livslängd timmar (L70B50) Dekorativ ring i olika kulörer 5 års garanti Zeres pendel är en dekorativ pendelarmatur som passar för allmänna utrymmen som entreér. Den finns tillgänglig i tre olika storlekar, Ø500, Ø600 och Ø800 mm. Den vita, dekorativa ringen kan beställas i olika kulörer från NCS-kartan, så att du lätt kan matcha armaturen med rummets övriga inredning. Zeres pendel är utrustad med vajerupphäng och en tvåfärgad tygkabel. Den senaste LED-tekniken ger armaturen ett högt ljusutbyte. IP20 ZERES PENDEL IP20 LED LED ZERES PENDEL HF-SENSOR lx/ Zeres finns också i versionen dikt tak. 44 Interiör Zeres pendel

47 ZERES MONTERAD DIKT TAK IDEALISK FÖR: Allmänna utrymmen, entréer och kontor. MATERIAL: Kupa av opaliserad akryl som ger ett jämnt och behagligt ljus. Dekorativ ring i aluminium som levereras vit som standard, men kan beställas i flera olika kulörer. Modellen är utrustad med vajerupphäng och en tvåfärgad tygkabel. IN S TALL ATIO N O CH ANSLUTNING: Pendellängd max 2 m. Anslutning i takkopp med ingång från ovansidan. Plint 2,5 mm 2. TEKNISK DATA: V, 50- MÅTT TYP Ø (mm) HÖJD (mm) TAKKOPP 60Hz. Effektfaktor >0,93. Omgivningstemperatur: 0 C till +25 C. Livslängd timmar (L70B50). CE och 4000 K. IP20, CRI >80, LED-modul, Mac-Adam 3 SDCM. DALI/DSI/Faspulsstyrning. Analog dimming 1-10V. HF-sensor. HF-sensor tänd/släck 15 min ZERES PENDEL Tiden 15 min är inställd från fabrik och kan ändras i olika steg från 1-30 min. Profil 1 med max-nivå 100% i 15 min samt min-nivå 10% vid frånvaro. Profil 2 med max-nivå 100% i 15 min samt min-nivå 10% vid frånvaro under 30 min, sedan släckt till nästa närvarodetektering C0 / C180 cd / 1000 lm H PENDELLÄNGD MAX 2M Ø ZERES PENDEL Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Zeres pendel Interiör 45

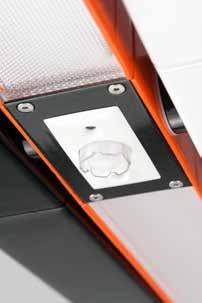

48 MODELLER TYP Zeres pendel Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendel Ø K Zeres pendant Ø K Zeres pendel Ø K Zeres pendel Ø K SYSTEM EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK DALI/DSI/ FASPULSSTYRNING DIM 1-10V , , , , , , , , , , , , , , , , , , Tillbehör Zeres pendel 7428 Nödljus 1h Zeres pendel 7428 Nödljus 1h självtest Zeres pendel 7429 Nödljus 1h Zeres pendel 7429 Nödljus 1h självtest Tillbehör: 7428 och 7429 kan utrustas med nödljus 1h, eller 1h nödljus självtest. För mer information, kontakta kundtjänst. 46 Interiör Zeres pendel

49 TYP SYSTEM EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK SENSOR P1 SENSOR P2 MODELLER Zeres pendel HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zerespendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor Zeres pendel Ø K, HF-sensor , , , , , , , , , , , , , , , , , , Tillbehör Zeres pendel 7428 Nödljus 1h Zeres pendel 7428 Nödljus 1h självtest Zeres pendel 7429 Nödljus 1h Zeres pendel 7429 Nödljus 1h självtest Tillbehör: 7428 och 7429 kan utrustas med nödljus 1h, eller 1h nödljus självtest. För mer information, kontakta kundtjänst. Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Zeres pendel Interiör 47

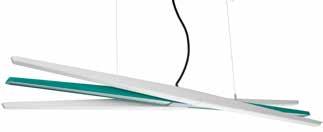

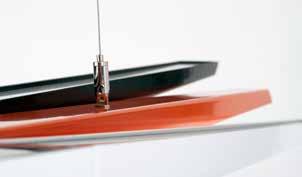

50 Interiör Propel Flexibel pendelarmatur med innovativ design Flexibla delar som ger olika utseenden Dagsljus- och närvarodetektering Utmärkta termiska egenskaper Livslängd timmar (L70B50) 5 års garanti Propel är en flexibel och spännande pendelarmatur med unik design. De tre olika delarna kan justeras i olika lägen vilket ger armaturen helt olika utseenden. Armaturen kan beställas i alla kulörer från NCS-kartan, så att du lätt kan matcha armaturen med rummets övriga inredning. Propel har en svart tygomspunnen textilkabel. Armaturen är dimbar och finns tillgänglig med dagsljus- och närvarostyrning för maximal energibesparing. IP20 LED lx/ 48 Interiör Propel

51 IDEALISK FÖR: Allmänna utrymmen, entréer och kontor. MATERIAL: Stommen är tillverkad av pressgjuten aluminium och utrustad med ett mikroprismatiskt bländskydd. LED-modul av MC-PCB med midpower LED-chip. IN S TALL ATIO N O CH ANSLUTNING: Pendellängd max 2 m. Levereras med anslutningsplint av instickstyp <2,5 mm 2. PROPEL MED IDIM SENSOR MODELLER TYP Propel SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) DALI ARMATURENS DELAR KAN STÄLLAS IN I OLIKA LÄGEN SENSOR IDIM Propel 3000 K , TEKNISKA DATA: V, 50-60Hz, IP20. Effektfaktor >0,9. Omgivningstemperatur: +10 C till +25 C. Livslängd h (L70B50). CE K och 4000 K. CRI >80. LED-modul MacAdam 3 SDCM. DALI. Faspulsstyrning. Sensor idim. Propel 3000 K, idim sensor , Propel 4000 K , Propel 4000 K, idim sensor , PROPEL PENDELLÄNGD MAX 2M C0 / C cd / 1000 lm C90 / C270 PROPEL Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Propel Interiör 49

52 Interiör Znap LED Armatur för tavelbelysning Armatur för tavelbelysning som ger en perfekt arbetsmiljö Energieffektiv - upp till 102 lm/w (4000K) Enkel installation, inga verktyg behövs för att montera armaturen på väggfästet Lätt att uppgradera med utbytningsbara LED-ljukällor DALI versioner 5 års garanti Znap LED är en armatur för tavelbelysning som skapar en perfekt arbetsmiljö i skolor, kontor och konferensrum. Armaturen har en asymmetrisk reflektor som riktar ljuset mot väggen och är designad för den utbytbara ljuskällan Aura UltiLED Long Life. Znap LED är mycket enkel att installera, det behövs inga verktyg för att montera armaturen på väggfästet. Tillgängliga i versionerna DALI dimbar och tänd/släck. IP20 LED CLASS I 50 Interiör Znap LED

53 TILLGÄNLIG I DALI DIM OCH TÄND/SLÄCK IDEALISK FÖR: Skolor, kontor och konferensrum. MATERIAL: Armaturstomme av extruderad pulverlackerad aluminiumprofil, gavlar av 3 mm stålplåt. Asymmetrisk aluminiumreflektor av Miro 5. Kulör vit, RAL Armaturen kan monteras i en sammanhängande bredvid varandra, rampfästen finns som tillbehör. Det behövs inga verktyg för att montera armaturen på väggfästet. Znap LED är utrustad med en ljuskälla för direktljus. MODELLER TYP Znap LED Znap LED för UltiLED 1x17 W 3000K/4000K Znap LED för UltiLED 1x17 W DALI 3000K/4000K Znap LED för UltiLED 1x23 W 3000K/4000K Znap LED för UltiLED 1x23 W DALI 3000K/4000K Tillbehör* SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) / /102 3, / /102 3, / /102 4, / /102 4, Rampfäste vit, kabel inkluderad Rampfäste, vit, DALI, kabel inkluderad Observera att Aura UltiLED Long Life ljuskällor måste beställas separat. * Väggfäste inkluderas som standard. IN S TALL ATIO N O CH ANSLUTNING: Kabelinföring, två st i armaturens ovansida, vid vardera gavel (Ø19 mm). Anslutningsplint 3x2,5 mm 2 vid båda gavlarna. TEKNISKA DATA: V, 50-60Hz, IP20. CRI >80. SDCM 3. Effektfaktor >0,95. Omgivningstemperatur: -25 C till +45 C. Livslängd (L80V10) h. CE K och 4000K. DALI. Observera att Aura UltiLED Long Life ljuskällor måste beställas separat. Konstantström 700mA LEDdriver. Dimbar eller ej dimbar DALI. ZNAP LED W 1200/23 W W /23 W ZNAP LED Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Znap LED Interiör 51

54 Infällt Aura Lunaria G3 54 Aura Lunaria IP44 G3 58 Aura Lunaria Pro G3 62 Aura Lunaria Pro G3 Tunable white 66 Easy Selection LED-panel Lanternin 70 Notum RE 74

55

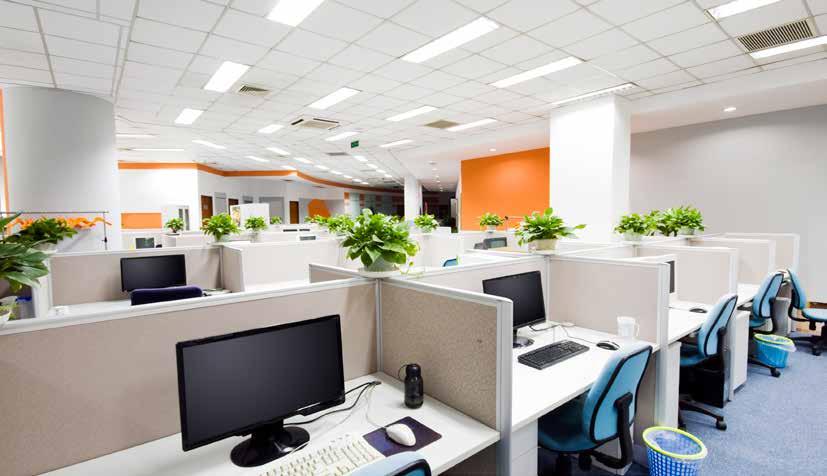

56 Infällt Aura Lunaria G3 Energieffektiv och bländfri LED-panel för kontor och skolor Energieffektiv Ingen UV-strålning Låg vikt timmars livslängd Tänd / släck eller DALI dimbar Idealisk för tak med lågt monteringsdjup Upp till 131 lm/w UGR <22 Interna kablar är halogenfria 5 års garanti Aura Lunaria familjen är en prisbelönt serie med revolutionerande LEDpaneler. Panelen är den bästa lösningen för att möta belysningsbehoven på kontor, skolor och offentliga utrymmen. Den används i standardtak med T-profil och ersätter vanligtvis lysrörsarmaturer. Aura Lunaria avger ett jämnt ljus över hela panelen och är bländfri. Därmed orsakar den ingen trötthet eller utmattning för ögonen. Den kan levereras med ett brett utbud av kablar och anslutningar. Skräddarsy din LED-panel med unika tillbehör som skylight modul eller en infälld ram. Aura Lunaria tilldelades Global Efficiency Medal av SEAD i kategorin kontorsbelysning. Den senaste versionen av Aura Lunaria är tillgänglig i tunable white (separat produktblad). CLASS II IP40 LED 54 Infällt Aura Lunaria G3

57 IDEALISK FÖR: Kontor, skolor, sjukhus, kommersiella tillämpningar. MATERIAL: Vit ram RAL IN S TALL ATIO N O CH ANSLUTNING: Levereras med snabbkontakt mellan panel och driver. Tänd/släck levereras med 2,5 m halogenfri AC anslutningskabel med stickkontakt. DALI/switch dim levereras med 3 m halogenfri AC 5-ledare. Övriga kablar kan fås vid förfrågan. Modeller AURA LUNARIA G3 595 x 595, 3000K Antal armaturer per MCB Typ B16 C16 C10 Aura Lunaria Pro Mini Tänd/släck Aura Lunaria Pro Mini 14 W DALI Aura Lunaria (Pro) 26 W Tänd/släck Aura Lunaria (Pro) 39 W Tänd/släck Aura Lunaria (Pro) DALI Bibehållet ljusflöde L70B50 L80B50 L90B50 AURA LUNARIA PRO MINI G3 295 x 295, 3000K Beräknad LED livslängd (Ta) h h h Uträkningen baseras på TM-21 vid omgivningstemperaturen (Ta) 25 C. TEKNISK DATA: IP40, V AC, Hz, DC anslutning: V, SDCM 3. Omgivningstemperatur: Effektfaktor över 0.9. CRI > 80. UGR <22. Livslängd LED timmar (L70B10 vid 25 C Ta). Livslängd driver upp till timmar vid 25 C Ta. CE. ENEC. LED panel. Aura Lunaria är tillgänglig i 3000K, 4000K (5000K vid förfrågan). Finns i följande storlekar: 595x595, 1195x295 (620x620, 1245x307 vid förfrågan). Alla versioner kan utrustas med olika drivers och kablar för attt passa din installation. Vi erbjuder drivers med tänd/släck, DALI, DSI, Switch dim och nödljus. Aura Lunaria kan drivas upp till 1050mA för max ljusflöde upp till 4900 lumen AURA LUNARIA 595 X 595 mm AURA LUNARIA 295.0PRO MINI AURA LUNARIA 1195 X 295 mm Aura Lunaria G3 Infällt 55

58 TYP SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) DIMENSIONER (mm) VIKT (kg) TÄND/SLÄCK DALI/ SWITCH DIM Levereras med 2,5 m AC anslutningsledning (halogenfri) med stickkontakt och 3 m AC 5-ledare vid dim (halogenfri) Aura Lunaria Pro G x295x9,3 1, Aura Lunaria Pro G x295x9,3 1, Aura Lunaria G x595x9,3 3, Aura Lunaria G x595x9,3 3, Aura Lunaria G x595x9,3 3, Aura Lunaria G x595x9,3 3, Aura Lunaria G X295x9,3 3, Aura Lunaria G X295x9,3 3, Aura Lunaria G X295x9,3 3, Aura Lunaria G X295x9,3 3, MODELLER Tillbehör Artikelnr. Skylight modul 295X295 (bild 1) Skylight modul 595X595 (bild 1) Skylight modul 1195X295 (bild 2) Ram för rund ljusöppnning 595X595 (bild 3) Ram med rundade hörn 595X595 (bild 4) Ytmonteringsbox 295X295 (bild 5) Ytmonteringsbox 595X595 (bild 5) Ytmonteringsbox 1195X295 (bild 6) Monteringsram 295X295 (bild 7) Monteringsram 595X595 (bild 7) Monteringsram 1195X295 (bild 7 men i annan måttbild) Ram för Aura Lunaria Mini 595X595 (bild 8) Monteringskit E-kant G3 595X Monteringskit Ds-tak G3 595X Infällt Aura Lunaria G3

59 Tillbehör Artikelnr. T-Koppling Ensto 3x1,5 med 0,4 m halogenfri kabel T-Koppling grå Ensto för Dim 5x1,5 med 0,4 m halogenfri kabel MODELLER Mellankopplingssladd 3x1,5 2,0 m halogenfri kabel Mellankopplingssladd 3x1,5 3,0 m halogenfri kabel Mellankopplingssladd 3x1,5 4,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 2,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 3,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 4,0 m halogenfri kabel Övriga snabbkopplingssystem kan fås vid förfrågan. Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura Lunaria G3 Infällt 57

60 Infällt Aura Lunaria G3 IP44/40 Energieffektiv och bländfri LED-panel med högre IP-klassning Energieffektiv IP44/40 Ingen UV-strålning Låg vikt timmars livslängd Tänd / släck eller DALI dimbar Idealisk för tak med lågt monteringsdjup Upp till 131 lm/w UGR <22 Interna kablar är halogenfria 5 års garanti Aura Lunaria familjen är en prisbelönt serie med revolutionerande LEDpaneler. Panelen är den bästa lösningen för att möta belysningsbehoven på kontor, skolor och offentliga utrymmen. Den används i standardtak med T-profil och ersätter vanligtvis lysrörsarmaturer. Aura Lunaria IP44/40 avger ett jämnt ljus över hela panelen och är bländfri. Därmed orsakar den ingen trötthet eller utmattning för ögonen. IP44-klassningen gör den idealisk för användning i bland annat storkök, sjukhus, gym och i allmänna utrymmen. Panelen kan levereras med ett brett utbud av kablar och anslutningar. Skräddarsy din LED-panel med unika tillbehör som skylight modul eller en infälld ram. Aura Lunaria tilldelades Global Efficiency Medal av SEAD i kategorin kontorsbelysning. Den senaste versionen av Aura Lunaria är tillgänglig i tunable white (separat produktblad). CLASS II IP40 IP44 LED 58 Infällt Aura Lunaria G3 IP44/40

61 IDEALISK FÖR: Kontor, skolor, sjukhus, kommersiella tillämpningar. MATERIAL: Vit ram RAL IN S TALL ATIO N O CH ANSLUTNING: Levereras med snabbkontakt mellan panel och driver. Tänd/släck levereras med 2,5 m halogenfri AC anslutningskabel med stickkontakt. DALI/switch dim levereras med 3 m halogenfri AC 5-ledare. Övriga kablar kan fås vid förfrågan. Modeller AURA LUNARIA G3 IP44/ x 595, 3000K Antal armaturer per MCB Typ B16 C16 C10 Aura Lunaria Mini IP44/40 Tänd/släck Aura Lunaria Mini IP44/40 14 W DALI Aura Lunaria IP44/40 26 W Tänd/släck Aura Lunaria IP44/40 39 W Tänd/släck Aura Lunaria IP44/40 39 W DALI Bibehållet ljusflöde L70B50 L80B50 L90B50 AURA LUNARIA PRO MINI G3 IP44/ x 295, 3000K Beräknad LED livslängd (Ta) h h h Uträkningen baseras på TM-21 vid omgivningstemperaturen (Ta) 25 C. TEKNISK DATA: IP44/40, V AC, Hz, DC anslutning: V, SDCM 3. Omgivningstemperatur: Effektfaktor över 0.9. CRI > 80. UGR <22. Livslängd LED timmar (L70B10 vid 25 C Ta). Livslängd driver upp till timmar vid 25 C Ta. CE. ENEC. LED panel. Aura Lunaria IP44/40 är tillgänglig i 3000K, 4000K (5000K vid förfrågan). Finns i följande storlekar: 295x295, 595x595, 1195x295 (620x620, 1245x307 vid förfrågan). Alla versioner kan utrustas med olika drivers och kablar för attt passa din installation. Vi erbjuder drivers med tänd/släck, DALI, DSI, Switch dim och nödljus. Aura Lunaria IP44/40 kan drivas upp till 1050mA för max ljusflöde upp till 4900 lumen AURA LUNARIA IP44/ X 595 MM AURA LUNARIA MINI IP44/ AURA LUNARIA IP44/ X 295 MM Aura Lunaria G3 IP44/40 Infällt 59

62 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) DIMENSIONER (mm) VIKT (kg) TÄND/SLÄCK DALI/ SWITCH DIM Levereras med 2,5 m AC anslutningsledning (halogenfri) med stickkontakt och 3 m AC 5-ledare vid dim (halogenfri) Aura Lunaria G3 IP44/ x295x9,3 1, Aura Lunaria G3 IP44/ x295x9,3 1, Aura Lunaria G3 IP44/ x595x9,3 3, Aura Lunaria G3 IP44/ x595x9,3 3, Aura Lunaria G3 IP44/ x595x9,3 3, Aura Lunaria G3 IP44/ x595x9,3 3, Aura Lunaria G3 IP44/ X295x9,3 3, Aura Lunaria G3 IP44/ X295x9,3 3, Aura Lunaria G3 IP44/ X295x9,3 3, Aura Lunaria G3 IP44/ X295x9,3 3, MODELLER Tillbehör k Artikelnr. Skylight modul 295X295 (bild 1) Skylight modul 595X595 (bild 1) Skylight modul 1195X295 (bild 2) Ram för rund ljusöppnning 595X595 (bild 3) Ram med rundade hörn 595X595 (bild 4) Ytmonteringsbox 295X295 (bild 5) Ytmonteringsbox 595X595 (bild 5) Ytmonteringsbox 1195X295 (bild 6) Monteringsram 295X295 (bild 7) Monteringsram 595X595 (bild 7) Monteringsram 1195X295 (bild 7 men i annan måttbild) Ram för Aura Lunaria Mini 595X595 (bild 8) Monteringskit E-kant G3 595X Monteringskit Ds-tak G3 595X Monteringskit Ds-tak G3 595X Infällt Aura Lunaria G3 IP44/40

63 Tillbehör Artikelnr. T-Koppling Ensto 3x1,5 med 0,4 m halogenfri kabel T-Koppling grå Ensto för Dim 5x1,5 med 0,4 m halogenfri kabel MODELER Mellankopplingssladd 3x1,5 2,0 m halogenfri kabel Mellankopplingssladd 3x1,5 3,0 m halogenfri kabel Mellankopplingssladd 3x1,5 4,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 2,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 3,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 4,0 m halogenfri kabel Övriga snabbkopplingssystem kan fås vid förfrågan. Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura Lunaria G3 IP44/40 Infällt 61

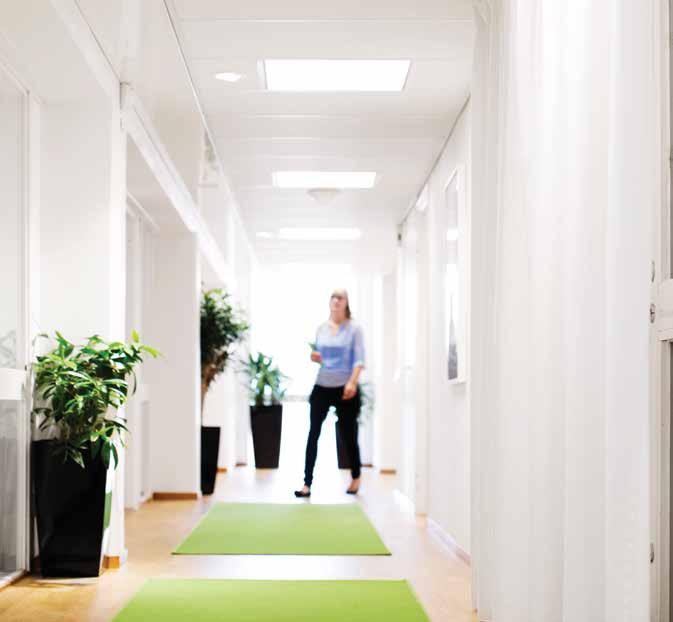

64 Infällt Aura Lunaria Pro G3 LED-panel med UGR <19 för infällnad i tak.. Energieffektiv Ingen UV-strålning Låg vikt timmars livslängd Tänd / släck, DALI, DSI eller Switch dim Passar för datorarbete enligt EN Idealisk för tak med lågt monteringsdjup Upp till 124 lm/w UGR <19 <3000 cd / m2 Interna kablar är halogenfria 5 års garanti Aura Lunaria familjen är en prisbelönt serie med revolutionerande LEDpaneler. Panelen är den bästa lösningen för att möta belysningsbehoven på kontor, skolor och offentliga utrymmen. Den används i standardtak med T-Profil och ersätter vanligtvis lysrörsarmaturer. Aura Lunaria Pro avger ett jämnt ljus över hela panelen och är bländfri. Därmed orsakar den ingen trötthet eller utmattning för ögonen. Dessutom uppfyller den kraven för datorarbete enligt EN Panelen kan levereras med ett brett utbud av kablar och anslutningar. Skräddarsy din LEDpanel med unika tillbehör som skylight modul eller en infälld ram. Aura Lunaria tilldelades Global Efficiency Medal av SEAD i kategorin kontorsbelysning. Den senaste versionen av Aura Lunaria Pro är tillgänglig i tunable white (separat produktblad). CLASS II IP40 LED 62 Infällt Aura Lunaria Pro G3

65 IDEALISK FÖR: Kontor, skolor, sjukhus, kommersiella tillämpningar. Lämpar sig för datorarbete enligt EN MATERIAL: Vit ram RAL IN S TALL ATIO N O CH ANSLUTNING: Levereras med snabbkontakt mellan panel och driver. Tänd/släck levereras med 2,5 m halogenfri AC anslutningskabel med stickkontakt. DALI/switch dim levereras med 3 m halogenfri AC 5-ledare. Övriga kablar kan fås vid förfrågan. Modeller AURA LUNARIA PRO G3 595 x 595, 3000K Antal armaturer per MCB Typ B16 C16 C10 Aura Lunaria Pro Mini Tänd/släck Aura Lunaria Pro Mini 14 W DALI Aura Lunaria (Pro) 26 W Tänd/släck Aura Lunaria (Pro) 39 W Tänd/släck Aura Lunaria (Pro) DALI AURA LUNARIA PRO MINI G3 295 x 295, 3000K Bibehållet ljusflöde L70B50 L80B50 L90B50 Beräknad LED livslängd (Ta) h h h Uträkningen baseras på TM-21 vid omgivningstemperaturen (Ta) 25 C. TEKNISK DATA: IP40, V AC, Hz, DC anslutning: V, SDCM 3. Omgivningstemperatur: Effektfaktor över 0.9. CRI > 80. UGR <19. Livslängd LED timmar (L70B10 vid 25 C Ta). Livslängd driver upp till timmar vid 25 C Ta. CE. ENEC. Aura Lunaria Pro är tillgänglig i 3000K, 4000K (5000K vid förfrågan). Finns i följande storlekar: 295x295, 595x595, 1195x295 (620x620, 1245x307 vid förfrågan). Alla versioner kan utrustas med olika drivers och kablar för attt passa din installation. Vi erbjuder drivers med tänd/släck, DALI, DSI, Switch dim och nödljus. Aura Lunaria Pro kan drivas upp till 1050mA för max ljusflöde upp till 4900 lumen. Aura Lunaria Pro Mini kan drivas upp till 700mA för max ljusflöde upp till 1500 lumen AURA LUNARIA PRO 595 X 595 MM AURA LUNARIA PRO MINI AURA LUNARIA PRO 1195 X 295 mm Aura Lunaria Pro G3 Infällt 63

66 TYP SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) DIMENSIONER (mm) VIKT (kg) TÄND/SLÄCK DALI/ SWITCH DIM Levereras med 2,5 m AC anslutningsledning (halogenfri) med stickkontakt och 3 m AC 5-ledare vid dim (halogenfri) Aura Lunaria Pro G x295x9,3 1, Aura Lunaria Pro G x295x9,3 1, Aura Lunaria Pro G x595x9,3 3, Aura Lunaria Pro G x595x9,3 3, Aura Lunaria Pro G x595x9,3 3, Aura Lunaria Pro G x595x9,3 3, Aura Lunaria Pro G X295x9,3 3, Aura Lunaria Pro G X295x9,3 3, Aura Lunaria Pro G X295x9,3 3, Aura Lunaria Pro G X295x9,3 3, MODELER Tillbehör Artikelnr. Skylight modul 295X295 (bild 1) Skylight modul 595X595 (bild 1) Skylight modul 1195X295 (bild 2) Ram för rund ljusöppnning 595X595 (bild 3) Ram med rundade hörn 595X595 (bild 4) Ytmonteringsbox 295X295 (bild 5) Ytmonteringsbox 595X595 (bild 5) Ytmonteringsbox 1195X295 (bild 6) Monteringsram 295X295 (bild 7) Monteringsram 595X595 (bild 7) Monteringsram 1195X295 (bild 7 men i annan måttbild) Ram för Aura Lunaria Mini 595X595 (bild 8) Monteringskit E-kant G3 595X Monteringskit Ds-tak G3 595X Infällt Aura Lunaria Pro G3

67 Tillbehör Artikelnr. T-Koppling Ensto 3x1,5 med 0,4 m halogenfri kabel T-Koppling grå Ensto för Dim 5x1,5 med 0,4 m halogenfri kabel MODELER Mellankopplingssladd 3x1,5 2,0 m halogenfri kabel Mellankopplingssladd 3x1,5 3,0 m halogenfri kabel Mellankopplingssladd 3x1,5 4,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 2,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 3,0 m halogenfri kabel Mellankopplingssladd grå Ensto 5x1,5 4,0 m halogenfri kabel Övriga snabbkopplingssystem kan fås vid förfrågan. Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura Lunaria Pro G3 Infällt 65

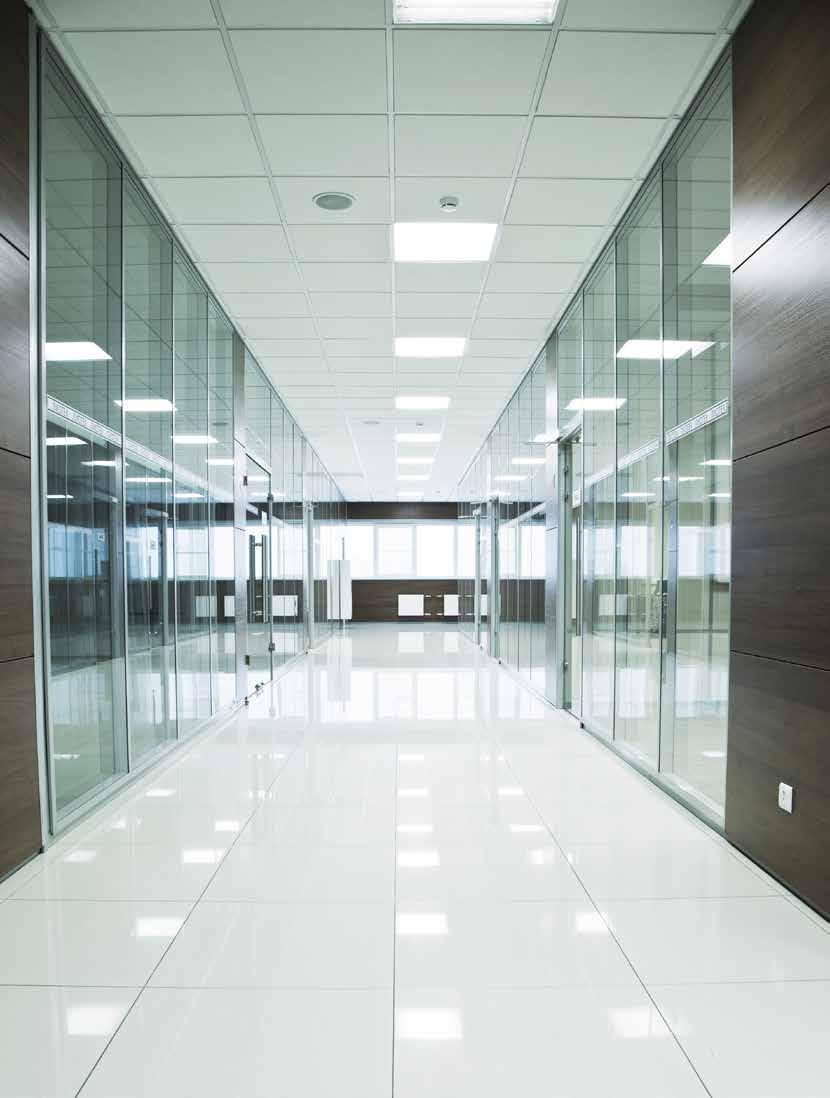

68 Infällt Aura Lunaria Pro Tunable White LED-lösning med tunable white för tak med lågt monteringsdjup Låg vikt timmars livslängd DALI DT8 Låg höjd - lämplig för tak med lågt djup Upp till 100 lm / W UGR <19 Tunable white - för justerbar färgtemperatur Aura Lunaria Pro Tunable White (TW) är en revolutionerande LED-panel för Tunable White applikationer. Justera färg-temperaturen från 2700 K upp till 6000 K för att hitta den personliga ljussättning som passar dig. Ändra färgtemperaturen under dagen för att följa dygnsrytmen och öka välmåendet. Aura Lunaria Pro TW är perfekt för det moderna kontoret, skolan eller offentliga platser med fokus på Human Centric Lighting. Den uppfyller alla standardkrav för kontor och den kan lätt styras med en DALI DT8 styrenhet. Anslut den till ett intelligent kontor, ett kontrollssystem för byggnader eller en användarvänlig touch-panel. Med Tunable White kan du justera ljusnivåerna efter dina egna preferenser. IP40 LED 66 Infällt Aura Lunaria Pro Tunable White

69 IDEALISK FÖR: Kontor, skolor, sjukhus, kommersiella tillämpningar. MATERIAL: Vit ram RAL IN S TALL ATIO N O CH ANSLUTNING: Levereras med kopplingsdosa i olika konfigurationer. INFÄLLD AURA LUNARIA PRO TEKNISKA DATA: IP40, V AC, 50-60Hz, SDCM 3. Omgivningstemperatur: Effektfaktor över 0.9. CRI > 80. Livslängd timmar (L70B10 at 25 C Ta). CE, ENEC. LED panel, tunable white från Kelvin. Styrs via DALI DT8. AURA LUNARIA PRO MINI TW 295 x 295 AURA LUNARIA PRO TW 595 x AURA LUNARIA PRO MINI TW, 295 X 295 mm AURA LUNARIA PRO TW, 595 X 595 mm AURA LUNARIA PRO TW, 620 X 620 mm Aura Lunaria Pro Tunable White Infällt 67

70 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) DIMENSIONER (mm) VIKT (kg) Aura Lunaria Pro, Tunable White, 595x X 595 X , MODELLER Aura Lunaria Pro, Tunable White, 620x620 Aura Lunaria Pro tillbehör X 620 X , Ytmonteringsbox, 595 x 595, bild Skylight-modul för 595 x 595, bild Ram för rund ljusöppning, 595 x 595, bild 3. (Dimensioner: 595 x 595 x 1) Ram för ljusöppning med rundade kanter, 595 x 595, bild 4. (Dimensioner: 595 x 595 x 1) Infällnadsram för gipstak 595 x 595, bild TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) DIMENSIONER (mm) VIKT (kg) MODELLER Aura Lunaria Pro mini, Tunable White, 295 x 295 Aura Lunaria Pro Mini tillbehör X 295 X 52 2, Ytmonteringsbox 295 x 295, bild Skylight-modul för 295 x 295, bild Infällnadsram, 295 x 295, bild Ram för Aura Lunaria Mini 595 x 595, bild Infällt Aura Lunaria Pro Tunable White

71 Temperatur K Temperatur K Temperatur K Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura Lunaria Pro Tunable White Infällt 69

72 Infällt Easy Selection LED-panel Lanternin LED for everyone 295X295 Enkel energibesparing Kostnadseffektiv Lätt att installera Låg vikt DALI eller tänd / släck LED-panelen från Aura Light är del av sortimentet Easy Selection. Det är en LED-panel för tak med T-profil, som vanligtvis ersätter standardlysrörsarmaturer med måtten 595 mm x 595 mm. LED-panelen är en funktionell belysningslösning som uppfyller alla slags belysningsbehov i bland annat skolor, kontor och sjukhus. Den levereras med ett externt driftdon för antingen tänd/släck eller DALI dimring. Med Aura Light Easy Selection är det enkelt att införa LED på din arbetsplats. Allt du behöver göra är att välja en LED-produkt som är färdig att användas eller välja en kombination som motsvarar dina behov. Vad du får är en verkligt prisvärd LED-belysning som snabbt återbetalar sig. IP20 LED CLASS II 70 Infällt Easy Selection LED-panel Lanternin

73 IDEALISK FÖR: Kontor, skolor, sjukhus och kommersiella miljöer. MATERIAL: Aluminum, vit RAL MONTERING OCH ANSLUTNING: 595x595: Levereras med externt driftdon och 2,5 m kabel med stickkontakt. Designad för att passa ett 600x600 mm undertak. 620x620: Levereras med extern driver och 2,5 m kabel. Designad för att passa ett 625x625 mm undertak. TEKNISKA DATA: IP V AC, Hz. Pf >0,9. SDCM <4. Livslängd timmar (L70B50 vid 25 C Ta). UGR <22. CRI >80. CE. LED-panel, 3000K och 4000K. DALI eller tänd/släck. 620x620 versionen levereras med extern driver och 2,5nm kabel. Designad för ett 625x625 mm undertak 595 x 595 mm, 620 x 620 mm 12 mm LANTERNIN Easy Selection LED-panel Lanternin Infällt 71

74 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) ENERGIKLASS LED-panel Lanternin 595 x 595 MODELLER LED-panel Lanternin, 37 W, 3000 K LED-panel Lanternin, 37 W, 3000 K, DALI LED-panel Lanternin, 37W 4000 K LED-panel Lanternin, 37 W, 4000 K, DALI LED-panel Lanternin, 50 W, 3000 K LED-panel Lanternin, 50 W, 3000 K, DALI LED-panel Lanternin, 50 W, 4000 K LED-panel Lanternin, 50 W, 4000 K, DALI LED-panel Lanternin 620 x 620 LED-panel Lanternin, 37 W, 3000 K LED-panel Lanternin, 37 W, 4000 K LED-panel Lanternin, 50 W, 3000 K LED-panel Lanternin, 50 W, 4000 K ,05 A ,05 A ,05 A ,05 A ,05 A ,05 A ,05 A ,05 A ,48 A ,48 A ,48 A ,48 A TILLBEHÖR Skylight modul 595X595 (bild 1) MODELLER Ram för rund ljusöppnning 595X595 (bild 2) Ram med rundade hörn 595X595 (bild 3) Ytmonteringsbox 595X595 (bild 4) Monteringsram 595X595 (bild 5) Infällt Easy Selection LED-panel Lanternin

75 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Easy Selection LED-panel Lanternin Infällt 73

76 Infällt Notum RE Infälld LED-armatur för interiöra miljöer Energieffektiv Utmärkt färgåtergivning DALI som standard Jämn ljusbild 5 års garanti Notum RE är en mångsidig LED-armatur med god ljuseffektivitet. Den passar i interiöra miljöer och är utmärkt för allmän ljussättning. Den lysande ytan är ställbar i höjdled vilket ger flexibilitet. Armaturen är tillgänglig i olika storlekar och i tre versioner: Notum PE, Notum CE och Notum RE. Alla tre versionerna kan fås i olika storlekar. Notum är det perfekta valet för allmänbelysning i kontor och cirkulationsområden. IP20 LED CLASS I 74 Infällt Notum RE

77 RECESSED VERSION IDEALISK FÖR: Kontor, hotell, butiker, restauranger och offentliga miljöer. MATERIAL: Armaturhus av stål och aluminium. RAL 9016 struktur. Frontplast i opal akryl. NOTUM PENDEL NOTUM YTMONTERAD MONTERING OCH ANSLUTNING: Infälld med clips. Finns i två storlekar: 320: ställbar i höjdled i två höjdnivåer. 480: ställbar i höjdled i tre höjdnivåer. TEKNISKA DATA: 230V, 50-60Hz, IP20, CRI >80. CE. LEDmodul MacAdam 3 SDCM K (4000K kan fås på begäran). DALI som standard. Livslängd L70, timmar. TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) MODELLER Notum LED RE opal 320 DALI , Notum LED RE opal 480 DALI , Tillbehör Förstärkningsplatta för akustikundertak, Förstärkningsplatta för akustikundertak, NOTUM RE, Ø 320/480 HÅLTAGNINGSMÅTT 300 Håltagningsmått cd/klm C0 C180 C90 C270 η=89% NOTUM RE Ø 320 NOTUM RE Ø 480 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Notum RE Infällt 75

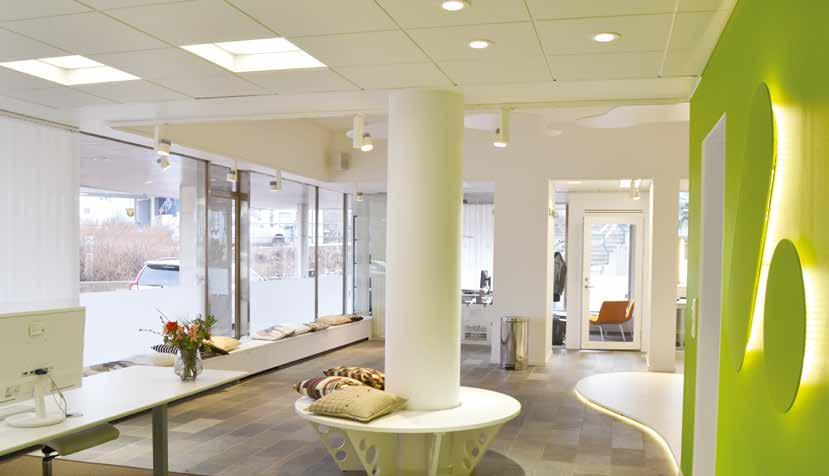

78 Downlights Aperius 78 Salix 82 Easy Selection Downlight Filix 86 Conspecto G2 90

79

80 Downlights Aperius Energieffektiv LED-downlight bestyckad med Aura CompoLED Long Life Utbytbar LED-ljuskälla Energieffektiv (upp till 116 lm/w) Komplett serie infällda, del-infällda och ställbara downlights God färgåtergivnig Smal-, medel- och bredstrålande Finns som DALI 5 års garanti Aperius är en serie downlights med den utbytbara LED-ljuskällan Aura CompoLED Long Life. Aperius är utrustad med QuickChange, snabbmonteringssystemet som gör att det är lätt att byta ut och IP20 LED CLASS II uppgradera LED-modulen Aura CompoLED. Armaturerna i Aperius-serien är energieffektiva (upp till 116 lm / W) och har ett högt ljusutbyte. Det finns ett brett spektrum av olika versioner som infälld, halvinfälld eller kardanupphäng. Aura CompoLEDmodulerna finns i 3000 K eller 4000 K och med tre olika reflektorer; 12 O / 25 O / 40 O. Tack vare låga underhållskostnader och LED-modulens långa livslängd blir de totala kostnaderna minimerade. 78 Downlights Aperius

81 XXXXX XXXXXX XXX APERIUS SR IDEALISK FÖR: Korridorer, kontor, butiker, hotell och restauranger. APERIUS R MED AURA COMPOLED LONG LIFE APERIUS C MED AURA COMPOLED LONG LIFE APERIUS C MATERIAL: Dekorring/ armaturhus tillverkat av pulverlackerad stålplåt. RAL 9016 struktur. Kylfläns av aluminium. MONTERING OCH ANSLUTNING: Infälld med monteringsfjädrar. APERIUS SR MED AURA COMPOLED LONG LIFE Aperius finns i tre grundversioner: Aperius R är en traditionell infälld downlight. Aperius SR är en delinfälld downlight där den dekorativa glas-reflektorn till Aura CompoLEDljuskällan är delvis synlig. Aperius C är en infälld, ställbar downlight som kan vinklas 20. Aperius i kombination med ljuskällan Aura CompoLED är mycket mer energieffektiv än alternativen halogen och kompaktlysrör. Armaturen är även mer kostnadseffektiv. Kombinerad med ljusstyrningsfunktioner, närvarodetektering och låga dimnivåer erbjuder den en mycket förmånlig prestanda. Det är en kompakt lösning som kan integreras i miljöer med högt ställda krav på estetik. TEKNISKA DATA: 230V Hz, IP20. Driver med låg standbyeffekt 0,3 W. Överspänningsskydd på upp till 4 kv i elnätet. Klass II. Sockel G46d. CE. DALI-dimbar LED-driver. Genom att flytta en av kablarna i drivern kan strömstyrkan ändras från 700 ma/21 W eller 29 W till 350 ma/11 W eller 14W. Aura CompoLED Long Life med spridningsvinkel 12 o, 25 o eller 40 o är den ljuskälla som är avsedd att användas tillsammans med Aperius. Färgtemperatur 3000 K eller 4000 K. Tänd/släckversionerna levereras med 2,5 m sladdställ och stickpropp. APERIUS MED AURA COMPOLED LONG LIFE 19 W APERIUS K, 700mA APERIUS MED AURA COMPOLED LONG LIFE 25 W APERIUS K, 700mA Märkningen QuickChange betyder att armaturen är modulbaserad och att LEDljuskällan enkelt kan bytas ut. APERIUS K, 700mA APERIUS K, 700mA APERIUS R & APERIUS C APERIUS K, 700mA APERIUS K, 700mA Aperius Downlights 79

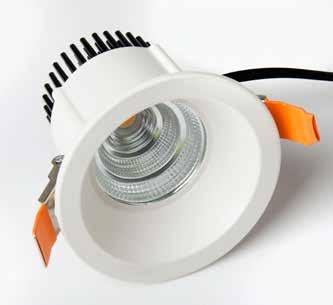

82 Aperius armaturhus för 19 W eller 25 W Aura CompoLED Long Life TYP DIMENSIONER H X Ø (mm) HÅLTAGNINGSMÅTT Ø ARMATURHUS Aperius Aperius R 108 X Aperius R DALI 108 X Aperius SR 79 X Aperius SR DALI 79 X Aperius C 108 X Aperius C DALI 108 X Notera att Aura CompoLED Long Life beställes separat. Se artikelnummer nedan. Aperius R/Aperius SR/Aperius C med CompoLED Long Life, 19 W TYP REFLEKTOR FÄRGTEMP. (K) STÖMSTYRKA ma SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) LJUSINTENSITET (CD) AURA COMPOLED MODELLER Aperius armaturhus (Aperius, Aperius R, Aperius SR, Aperius C) 12 reflektor, reflektor, reflektor, reflektor, reflektor, reflektor, Aperius R/Aperius SR/Aperius C med Aura CompoLED Long Life, 25 W MODELLER TYP REFLEKTOR FÄRGTEMP. (K) Aperius armaturhus (Aperius, Aperius R, Aperius SR, Aperius C) 12 reflector, reflector, reflector, reflector, reflector, reflector, STÖMSTYRKA ma SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) LJUSINTENSITET AURA COMPOLED *Observera att CompoLED Long Life ljuskällor beställs separat. Se CompoLEDs produktblad. Ø 142 HÅLTAGNINGSMÅTT Ø 130 Ø 142 HÅLTAGNINGSMÅTT Ø ,5 R: 4,5 / C: 3,5 5,5 APERIUS R & APERIUS C APERIUS SR Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök 80 Downlights Aperius

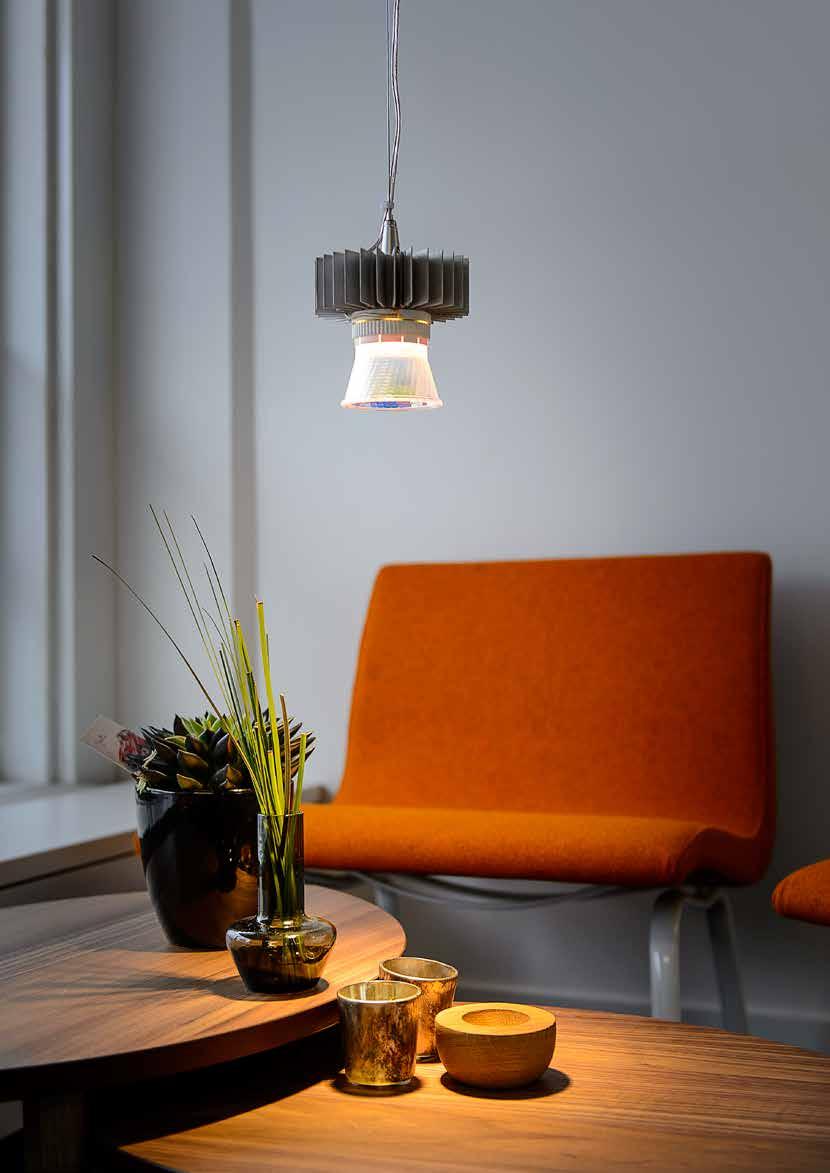

83 ARMATUREN PÅ BILDEN ÄR EN PROTOTYP.

84 Downlights Salix Funktionell och stilren LED-downlight Enkel energibesparing Kostnadseffektiv Lätt att installera Salix är en funktionell och stilren LED-downlight med CREE COB och högt ljusutbyte. Den tillhör en downlightserie med ett brett sortiment av olika storlekar och ljusflöden. Tack vare sin låga bländning så passar den i korridorer såväl som i kontor men även i gallerier och butiker. Därmed lämpar den sig för både allmänbelysning och punktbelysning. Armaturens diskreta och stilrena design gör att den smälter in i många olika miljöer. IP20 LED CLASS II 82 Downlights Salix

85 IDEALISK FÖR: Butiker, museér, konstgallerier, kontor, korridorer, hotell och restauranger. MATERIAL: Armaturhus av pulverlackerat stålplåt RAL MONTERING OCH ANSLUTNING: Klass l kopplingsbox med dragavlastning och skruvanslutningsplintar på armaturhusets ovansida. Installeras lätt i tak med monteringsfjädrar. Levereras med driver, 2,5 m kabel. och stickpropp. TEKNISKA DATA: V 50-60Hz. IP20. Klass II. UGR<19. CRI >80. Livslängd timmar (L70B50 at 25 C Ta). CE. LED 3000 eller 4000 K. AURA SALIX 60 AURA SALIX 85 AURA SALIX Salix Downlights 83

86 TYP SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) MÅTT HÅLTAGNINGS- MÅTT (mm) ENERGI- KLASS LED-downlight Salix tänd/släck LED-downlight Salix 11W LED 3000K Ø 105*95H 95 A LED-downlight Salix 18W LED 3000K Ø139*110H 125 A LED-downlight Salix 25W LED 3000K Ø162*125H 140 A LED-downlight Salix 25W LED 3000K Ø162*125H 140 A LED-downlight Salix 18W LED 3000K Ø185*145H 170 A MODELLER LED-downlight Salix 25W LED 3000K Ø185*145H 170 A LED-downlight Salix 45W LED 3000K Ø185*145H 170 A LED-downlight Salix 45W LED 3000K Ø185*145H 170 A LED-downlight Salix 11W LED 4000K Ø105*95H 95 A LED-downlight Salix 18W LED 4000K Ø139*110H 125 A LED-downlight Salix 25W LED 4000K Ø165*125H 140 A LED-downlight Salix 25W LED 4000K Ø165*125H 140 A LED-downlight Salix 45W LED 4000K Ø185*145H 170 A LED-downlight Salix 45W LED 4000K Ø185*145H 170 A Tillbehör Artikelnummer Förstärkningsplatta (för installation i mjuka undertak), Ø95 mm, 11 W Förstärkningsplatta (för installation i mjuka undertak), Ø125 mm, 18 W Förstärkningsplatta (för installation i mjuka undertak), Ø140 mm, 23 W Förstärkningsplatta (för installation i mjuka undertak), Ø170 mm, 45W Downlights Salix

87 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Salix Downlights 85

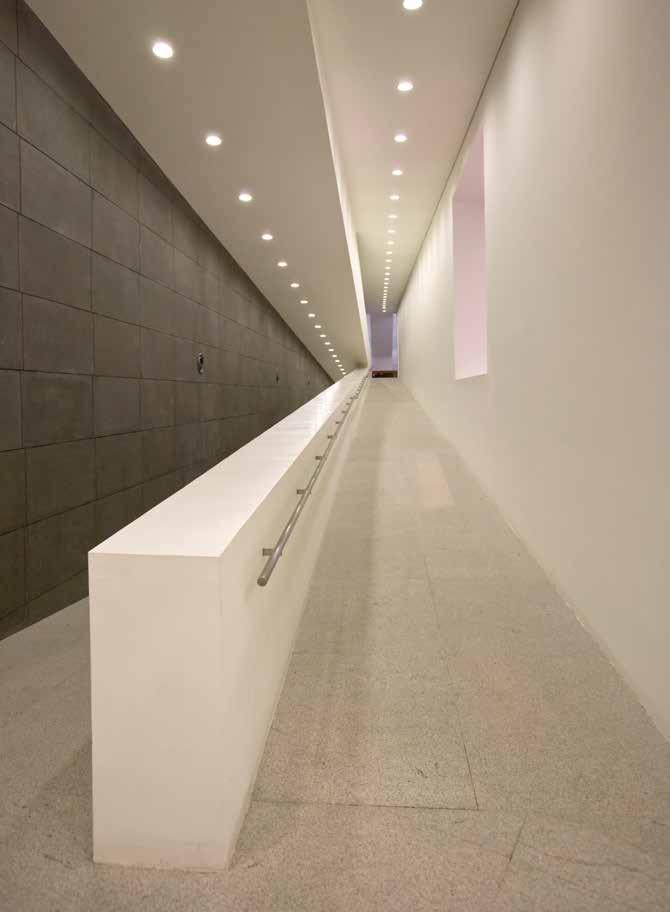

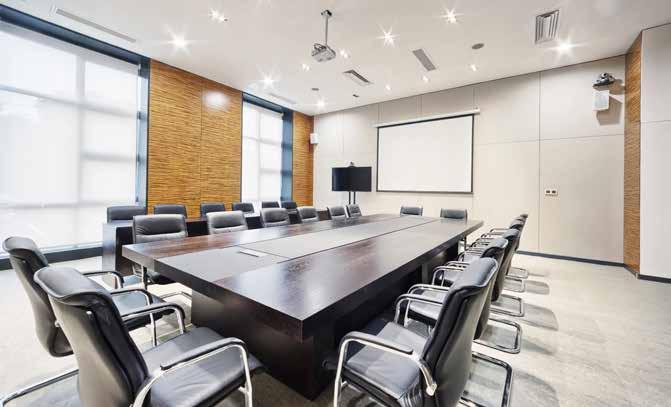

88 Downlights Easy Selection Downlight Filix LED for everyone Enkel energibesparing Kostnadseffektiv Enkelt att installera Perfekt för renoveringsprojekt LED-downlight Filix från Aura Light är en del av Easy Selection. Det är en familj med downlights lämpade för renoveringsprojekt där man ersätter konventionella downlights. Filix finns tillgänglig i två storlekar med håltagningsmått 170 mm eller 200 mm. Den har en bred ram för att passa befintlig håltagning och en vid spridningsvinkel för allmänljus. Ljusflödet sträcker sig från 1400 lm upp till 2000 lm för att kunna motsvara de typiska ljusnivåerna hos kompaktlysrör. Med Aura Light Easy Selection är det enkelt att införa LED på din arbetsplats. Allt du behöver göra är att välja en LED-produkt som är färdig att användas eller välja en kombination som motsvarar dina behov. Vad du får är en verkligt prisvärd LED-belysning som snabbt återbetalar sig. IP44 LED CLASS II 86 Downlights Easy Selection Downlight Filix

89 IDEALISK FÖR: Offentliga utrymmen, kontor och korridorer. MATERIAL: AL+PMMA. Armaturhus av pressgjuten aluminium. Ram RAL IN S TALL ATIO N O CH ANSLUTNING: Enkel installation i tak med monteringsfjädrar. Levereras med driver och 2,5 m kabel och stickpropp. TEKNISKA DATA: AC V, 50/60Hz. IP44. Klass ll. Energiklass A+. PF >0.9. UGR 22. Omgivningstemperatur 0 C C. CRI >80. Spridningsvinkel 90. Livslängd timmar (L70B50 at 25 C Ta). CE. Philips Xitanium tänd/släck driver. LED TYP SYSTEM- EFFEKT (W) LJUS- FLÖDE (lm) LJUS- UTBYTE (lm/w) DIMENSIONER C-C (mm) ENERGI- KLASS ARTIKEL- NR. ljuskälla Everlight SDCM <5. LED-downlight, Filix tänd/släck MODELLER Filix 15 W LED, 3000K Ø195*72H 170 A Filix 15 W LED, 4000K Ø195*72H 170 A Filix 20 W LED, 3000K Ø195*72H 170 A Filix 20 W LED, 4000K Ø195*72H 170 A Filix 20 W LED, 3000K Ø235*79H 200 A Filix 20 W LED, 4000K Ø235*79H 200 A Ø H Easy Selection Downlight Filix Downlights 87

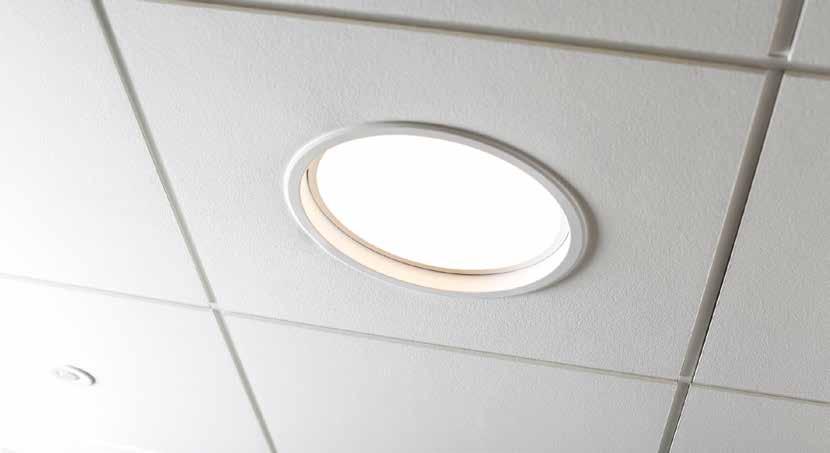

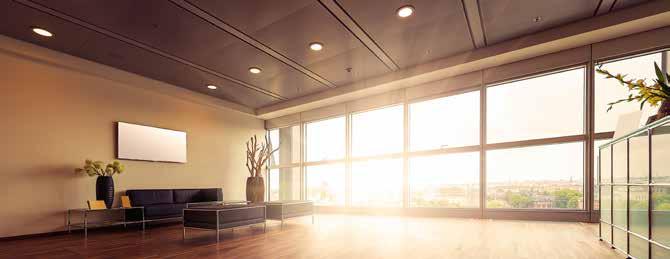

90 FILIX 170MM 15W, 3000K FILIX 170MM 15W, 4000K FILIX 170MM 20W, 3000K / / / UNIT:cd 520 C0/180, C30/210, C60/240, C90/270,94.0 AVERAGE BEAM ANGLE(50%):94.8 DEG UNIT:cd 560 C0/180, C30/210, C60/240, C90/270,94.1 AVERAGE BEAM ANGLE(50%):94.6 DEG UNIT:cd 680 C0/180, C30/210, C60/240, C90/270,96.9 AVERAGE BEAM ANGLE(50%):96.0 DEG FILIX 170MM 20W, 4000K FILIX 200MM 20W, 3000K FILIX 200MM 20W, 4000K / / / ** Tillgänglig från våren AVERAGE BEAM ANGLE(50%):94.8 DEG UNIT:cd C0/180,95.7 C30/210,95.1 C60/240,94.3 C90/270, UNIT:cd 760 C0/180, C30/210, C60/240, C90/270,94.2 AVERAGE BEAM ANGLE(50%):95.2 DEG UNIT:cd 800 C0/180, C30/210, C60/240, C90/270,95.7 AVERAGE BEAM ANGLE(50%):95.3 DEG 88 Downlights Easy Selection Downlight Filix

91 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Easy Selection Downlight Filix Downlights 89

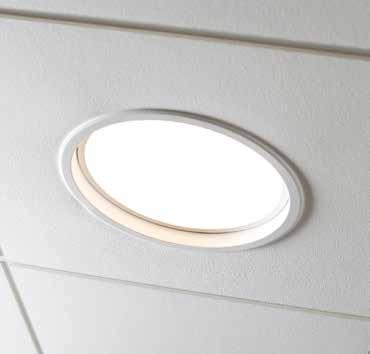

92 Downlights Conspecto G2 En infälld downlight med QuickChange snabbmonteringssystem Utbytbar LED-ljuskälla Energieffektiv (upp till 104 lm/w) Lätt installation DALI dimbar och ej dimbar 5 års garanti Conspecto G2 är en populär familj med infällda downlights designade för den ersättningsbara LED-modulen Aura CompoLED Long Life. Vår downlight är utrustad med snabbmonteringssystemet QuickChange. Bajonettsockeln möjliggör snabb och hållbar ersättning samt uppgradering av LED-modulen. Conspecto G2 är tillgänglig i olika storlekar och kan även utrustas med ett opalt bländskydd. Välj mellan en aluminiumreflektor och en vitmålad reflektor. Ljusflödet och färgtemperaturen beror på vilken Aura CompoLED Long Life modul man väljer att bestycka Conspecto med. Conspecto-familjen ger dig högkvalitativ belysning i kombination med hög energibesparing. IP20 LED CLASS II 90 Downlights Conspecto G2

93 IDEALISKT FÖR: Kontor, hotell, detaljhandel, restauranger och lobbies. MATERIAL: Täckring/armaturhus av pulverlackerad stålplåt, RAL Reflektor i aluminium alternativt vitmålad. Kylfläns i aluminum. IN S TALL ATIO N O CH ANSLUTNING: Infälld med monteringsfjädrar. CONSPECTO MED OPALT BLÄNDSKYDD TEKNISKA DATA: V, 50-60Hz, IP20. G46d lamphållare. Klass II. CE. Conspecto G2 är tillgänglig i två olika storlekar och kan utrustas med ett opalt bländskydd i akryl. UGR: <20 för storlek 190, <19 för storlek 220. CONSPECTO G2 190 VIT CONSPECTO G2 220 VIT Aura CompoLED Long Life LED modul 120 o, 3000K eller 4000K, 19 W eller 25 W. LED driver (DALI eller ej dimbar) 350 ma/ 700 ma. Omgivningstemperatur: Ljuskälla måste beställas separat. SDCM beror på vald ljuskälla. CONSPECTO G2 ALU CONSPECTO G2 - MED BLÄNDSKYDD Märkningen QuickChange betyder att armaturen är modulbaserad och att LEDljuskällan enkelt kan bytas ut. Modell Antal armaturer per MCB Typ B16 C16 C10 Conspecto G2 Tänd/ släck Conspecto G2 DALI Ø114 Independent LED-driver OBEROENDE LED DRIVER Conspecto 190: 135mm CONSPECTO Conspecto 190: 220: mm CONSPECTO 220: 148 mm Ø Ø193 Conspecto 190: 190mm Conspecto CONSPECTO 220: 190: 220mm Ø190 mm CONSPECTO 220: Ø220 mm CONSPECTO 190 CONSPECTO 220 Conspecto G2 Downlights 91

94 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK DALI COMPOLED INKLUDERAD Conspecto G2 190, Vit, 3000K , MODELLER Conspecto G2 190, Vit, 4000K , Conspecto G2 190, Vit, 3000K , Conspecto G2 190, Vit, 4000K , Conspecto G2 190, Vit, 3000K , Conspecto G2 190, Vit, 4000K , Conspecto G2 190, Vit, 3000K , Conspecto G2 190, Vit, 4000K , TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK DALI COMPOLED INKLUDERAD Conspecto G2 190, Alu, 3000K , MODELLER Conspecto G2 190, Alu, 4000K , Conspecto G2 190, Alu, 3000K , Conspecto G2 190, Alu, 4000K , Conspecto G2 190, Alu, 3000K , Conspecto G2 190, Alu, 4000K , Conspecto G2 190, Alu, 3000K , Conspecto G2 190, Alu, 4000K , Downlights Conspecto G2

95 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK DALI COMPOLED INKLUDERAD Conspecto G2 220, Vit, 3000K , MODELLER Conspecto G2 220, Vit, 4000K , Conspecto G2 220, Vit, 3000K , Conspecto G2 220, Vit, 4000K , Conspecto G2 220, Vit, 3000K , Conspecto G2 220, Vit, 4000K , Conspecto G2 220, Vit, 3000K , Conspecto G2 220, Vit, 4000K , TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK DALI COMPOLED INKLUDERAD Conspecto G2 220, Alu, 3000K , MODELLER Conspecto G2 220, Alu, 4000K , Conspecto G2 220, Alu, 3000K , Conspecto G2 220, Alu, 4000K , Conspecto G2 220, Alu, 3000K , Conspecto G2 220, Alu, 4000K , Conspecto G2 220, Alu, 3000K , Conspecto G2 220, Alu, 4000K , Aura CompoLED Long Life måste beställas separat. Tillbehör Ljusöverföring Artikelnummer Opalt bländskydd % Opalt bländskydd % Förstärkningsplatta 190 (för installation i mjuka undertak) Förstärkningsplatta 220 (för installation i mjuka undertak) Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Conspecto G2 Downlights 93

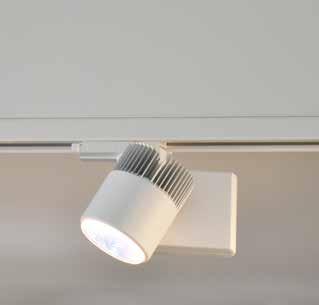

96 Spotlights Emanio 96 Disponio 98

97

98 Spotlights Emanio Flexibel spotlight för montage på 3-fasskena Utbytbar LED-ljuskälla Smal, medium och vid spridningsvinkel Hög färgåtergivning Sänker energiförbrukningen med upp till 70 % jämfört med halogenspotlights Ingen UV- eller IR-strålning 5 års garanti Emanio är bestyckad med den utbytbara LED-ljuskällan Aura CompoLED Long Life och är konstruerad för användning i 3-fas skensystem. Spotlighten är utrustad med systemet QuickChange som gör det lätt att byta ut och uppgradera LED-modulerna. Den uppnår samma ljusnivå och kvalitet som en 35 W metallhalogenlampa och sparar upp till 70% energi. Tack vare den långa livslängden hos ljuskällan och låga underhållskostnader blir därmed den totala ägandekostnaden minimerad. Emanio kan fås i ett flertal effekter och spridningsvinklar och lämpar sig därför både för punktbelysning av fristående objekt eller belysning av större ytor. IP20 LED CLASS I 96 Spotlights Emanio

99 ARMATURHUS TYP DIMENSIONER H X Ø (mm) FÄRG Emanio Emanio Armaturhus 262 x 140 Vit RAL Emanio Armaturhus 262 x 140 Svart RAL MONTERING OCH ANSLUTNING: Universaladapter som passar alla de vanliga 3-fas belysningssystemen på skena, vilket gör den lämplig både för nybyggnationer och renoveringsobjekt. TEKNISKA DATA: 230V Hz, THD <20%, IP20. Skyddad mot snabba transienter på upp till 4 kv i elnätet. Klass I. Sockel G46d. CE. LED-driver med konstantström på 700 ma. Ej dimbar. MODELLER TYP IDEALISK FÖR: Butiker, museér, konstgallerier, korridorer, hotell och restauranger. MATERIAL: Armaturhus tillverkat av pulverlackerad stålplåt. Vit RAL 9010 eller svart RAL Kylfläns av anodiserad aluminium. STRÖM- STYRKA ma SYSTEM- EFFEKT (W) LJUS- FLÖDE (lm) LJUS- UTBYTE (lm/w) LJUS- INTENSITET VIKT (kg) ARTIKEL- NR. Emanio för Aura CompoLED Long Life Aura CompoLED 12 reflektor, , Aura CompoLED 12 reflektor, , Aura CompoLED 25 reflektor, , Aura CompoLED 25 reflektor, , Aura CompoLED 40 reflektor, , Aura CompoLED 40 reflektor, , *Observera att CompoLED Long Life ljuskällor beställs separat. Se Aura CompoLEDs produktblad. Aura CompoLED Long Life med spridningsvinkel 12 O, 24 O eller 40 O är den ljuskälla som är avsedd att användas tillsammans med Emanio. Märkningen QuickChange betyder att armaturen är modulbaserad och att LEDljuskällan enkelt kan bytas ut. EMANIO MED AURA COMPOLED LONG LIFE, 12, 3000 K EMANIO MED AURA COMPOLED LONG LIFE, 12, 4000 K EMANIO MED AURA COMPOLED LONG LIFE, 25, 3000 K EMANIO MED AURA COMPOLED LONG LIFE, 25, 4000 K EMANIO Ø 87 EMANIO MED AURA COMPOLED LONG LIFE, 40, 3000 K EMANIO MED AURA COMPOLED LONG LIFE, 40, 4000 K Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Emanio Spotlights 97

100 Spotlights Disponio Väldesignad spotlight med energieffektiv, utbytbar LED-modul Utbytbar LED-ljuskälla Liten, medium och stor spridningsvinkel Hög färgåtergivning Energieffektiv, upp till 103 lm/w Sparar upp till 70 % energi jämfört med halogenspotlights Tillgänglig i svart, vit och silver Ingen UV- eller IR-strålning 5 års garanti Disponio är en stilren spotlight som bestyckas med den utbytbara LED-ljuskällan Aura CompoLED Long Life. Spotlighten är utrustad med QuickChange, systemet som gör det lätt att byta ut och uppgradera LEDmodulerna. Den har god färgåtergivning och är konstruerad för användning i 3-fas skensystem. Därmed passar den utmärkt i detaljhandel, museum och konstgallerier. Ljuskällan CompoLED kan fås i ett flertal effekter och med liten, medium och stor spridningsvinkel. Vår spotlight lämpar sig för både punktbelysning av fristående objekt eller belysning av större ytor. Energieffektivitet möter design i denna unika lösning. IP20 LED CLASS I 98 Spotlights Disponio

101 IDEALISK FÖR: Butiker, museér, konstgallerier, korridorer, hotell och restauranger. MATERIAL: Armaturhus tillverkat av pulverlackerad stålplåt. Vit RAL 9010 eller svart Silver vid förfrågan. Kylfläns av anodiserad aluminium. MONTERING OCH ANSLUTNING: Universaladapter som passar alla de vanliga 3-fas belysningssystemen på skena, vilket gör den lämplig både för nybyggnationer och renoveringsobjekt. DALIversioner levereras med en GAC600 adapter. ARMATURHUS TYP Disponio Disponio, RAL 9010, Vit LED tänd/släck Disponio, RAL 9006, Svart LED tänd/släck Disponio, RAL 9010, Vit LED DALI GAC Disponio, RAL 9006, Svart LED DALI GAC Disponio, RAL 9010, Vit LED Manuell dimring Disponio, RAL 9006, Svart LED Manuell dimring Disponio med Aura CompoLED Long Life (alla armaturhus kan kombineras med de olika CompoLED versionerna.) 12 reflektor, 930, 3000K reflektor, 840, 4000K reflektor, 930, 3000K reflektor, 840, 4000K reflektor, 930, 3000K reflektor, 840, 4000K Observera att 25 W CompoLED Long Life LED-modulen beställs separat. Värden baserade på Aura CompoLED Long Life, 4000K. MODELLER REFLEKTOR STRÖM- STYRKA (ma) SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) LJUS- INTENSITET (CD) DISPONIO, 4000K, 12 DISPONIO, 4000K, 25 DISPONIO, 4000K, 40 AURA COMPOLED TEKNISKA DATA: 230V, Hz, THD <20%, IP20. Skyddad mot snabba transienter på upp till 4 kv i elnätet. Klass I. Sockel G46d. CE. 25 W CompoLED Long Life ljuskälla. Finns i 3000K (CRI 90) eller 4000K (CRI 80) och 12, 25, 40 spridningsvinkel. För ytterligare specifikationer på Aura CompoLED Long Life, se separat produktblad. Ej dimbar, DALI dimbar eller manuella dimiringsversioner med 700mA LED-driver. Den manuella dimringsversionen möjliggör justering av ljusnivåerna med en potentiometer efter installation. Ljuskälla beställs separat. Märkningen QuickChange betyder att armaturen är modulbaserad och att LEDljuskällan enkelt kan bytas ut. 130, DISPONIO GAC600 ADAPTER MANUAL DIMRINGS- VERSION MED POTENTIOMETER Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Disponio Spotlights 99

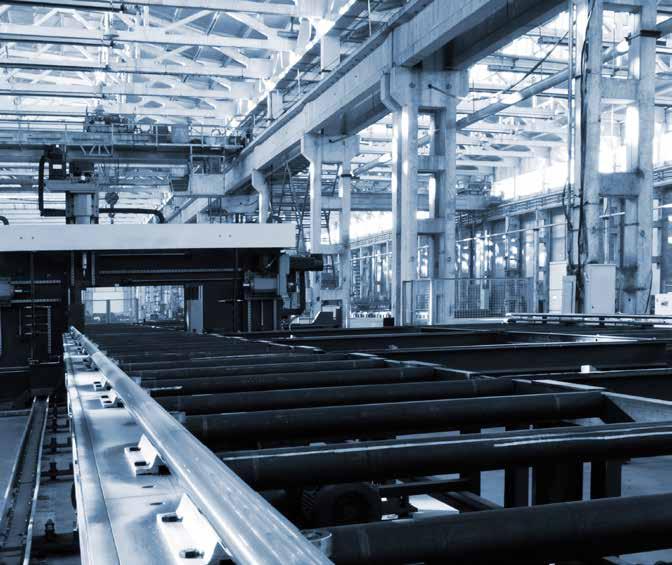

102 Industri Duro 102 Aura Areza 106 Aura Vinza 110 Unity 114 Robinia 118 A-Line 120 Certos 124 Z44 T5 128 Z44 LED 132 Upline 136

103

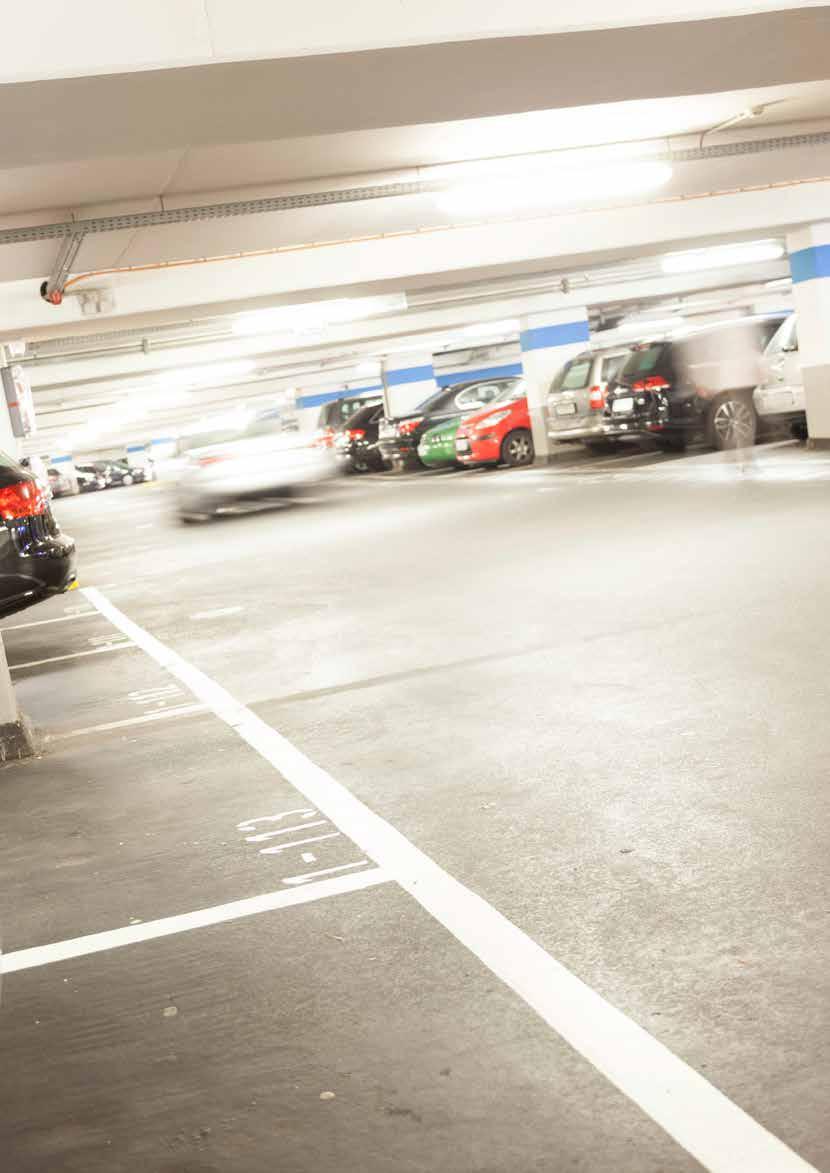

104 Industri Duro En förseglad, IP66-klassad armatur för de tuffaste miljöerna Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Uppgraderbar och utbytbar ljuskälla Mycket stöttålig (IK10) Kapslad armatur (IP66) Packningsfri tätning och integrerade spännen Utvecklad för tuffa miljöer 8 års systemgaranti Duro är en effektiv och underhållsfri armatur som sänker livscykelkostnaden för hela belysningsinstallationen. Det är en kapslad armatur i kraftigt polykarbonat med en unik IP66 LED labyrinttätning utan packningar. Eftersom låsningen är integrerad i stommen och kupan så behövs inga lösa låsklämmor. Dessa egenskaper garanterar IP66-klassningen för armaturens totala livslängd. T5 T8 Duro har en transparent kupa för högsta effektivitet och det möjliggör användningen av en MIRO-reflektor för T5 lysrör. Armaturhuset är antingen transparent för LED-versioner eller vitt för lysrörsversioner. Den bestyckas med Aura UltiLED Long Life, Aura T5 Eco Saver Long Life eller IK10 CLASS I Built-in sensor Aura T8 Ultimate Long Life. Det bästa av allt är att Aura Light erbjuder åtta års systemgaranti. Garantin gäller armatur såväl som driftdon och ljuskällor. 102 Industri Duro

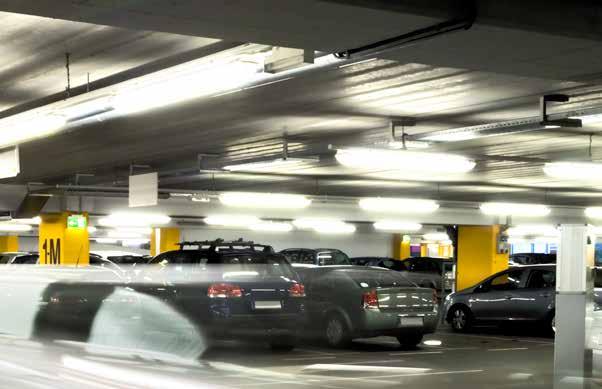

105 IDEALISK FÖR: Parkeringshus, lagerlokaler, kylanläggningar, livsmedelsproduktion och industri. MATERIAL: Hölje och kupa av förmpressad, stöttålig och UV-stabiliserad polykarbonat. Innerdelen är gjord av vitmålad varmförzinkad stålplåt. Takfästen i rostfritt fjäderstål. MODELLER TYP Duro för Aura UltiLED Long Life SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) Duro 1x23 W DALI , Duro LED 2x17W , Duro 2x17 W DALI , Duro 2x17 W med HF sensor , Duro LED 2x23W , Duro 2x23 W DALI , Duro 2x23 W med HF sensor , Duro för Aura T5 Eco Saver Long Life Duro 2x32 W (35 W) , Duro 2x32W (35 W) Dim 1-10V , Duro 2x45 W (49W) , Tillbehör MIKROVÅGSSENSOR Reflektor för T5-versione, MIRO Linfäste MONTERING OCH ANSLUTNING: Ytmonteras eller hängs på lina. De medföljande takfästena kan flyttas, centrumavstånd 725 till 890 mm.. Linfästen säljs separat. Kabelingång genom fyra utbrytbara öppningar, 20 mm på stommens ovansida.två kabelgenomföringar IP67 för kabel Ø 6 13 mm medföljer. Ansluts till en fempolig kopplingsplint för max 2,5 mm2 (åttapolig för DALI och sensorversioner). Vidarekoppling är möjlig. Duro QC T8 levereras komplett med kabel, ljuskälla och stickpropp. TEKNISKA DATA: 220V-240V Hz, IP66, IK10. Omgivningstemperaturer: Duro T5 & LED -25 C till +30 C, Duro QC -25 C till +25 C. CE. LED: Diffuserad Aura UltiLED- Long Life, antingen 2x17W, 1x23W eller 2x23W, med god färgåtergivning (Ra >80). DALI dimbar LEDdriver med inbyggd temperaturvakt medföljer. 700 ma PWM utsignal. T5: Aura T5 Eco Saver Long Life, 2x32W (=35W), 2x45 W (=49 W). Elektroniskt Long Life driftdon, effektkontrollerad. Klass EEI=A2. A1 för dimbar version. MODELLER TYP Duro för Aura QC SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) 2x36W med 2,5 m kabel och stickpropp, IP , x36W med 2,5 m sladd och stickpropp, CEE (blå) IP , Observera att Long Life ljuskällor beställs separat förutom för Duro QC versionen. Se UltiLED Long Life och T5 Eco Savers produktblad. Värdena är baserade på Aura UltiLED Long Life och Aura T5 Eco Saver Long Life, 4000K, Ra >80. Duro QC för T8 Ultimate: Aura T8 Ultimate Long Life 2x36 W. Lågförlust driftdon, EEIclass B1. Armaturen är försedd med en elektronisk säkerhetständare. Ljuskällor måste beställas separat förutom för Duro QC T8-versionen som levereras komplett med Aura T8 Ultimate Long Life ljuskällor. Duro Industri 103

106 C-C mm c-c mm 100 mm 100 mm mm 1260 / 1560 mm 1260/1560 mm 160 mm 160 mm DURO DURO MED AURA ULTILED LONG LIFE, 2X17 W/2X23 W DURO MED AURA ULTILED LONG LIFE, 1X23 W DURO QC MED 2X36 W AURA T8 ULTIMATE LONG LIFE DURO MED AURA T5 ECO SAVER LONG LIFE, 2X32W/2X45 W, UTAN REFLEKTOR DURO MED AURA T5 ECO SAVER LONG LIFE 2X32 W/45 W, MED REFLEKTOR DIMENSIONER TYP LÄNGD (mm) BREDD (mm) Duro UltiLED 1x23W/2x23W, T5 Eco Saver 2x32W/2x45W Duro UltiLED 2x17W Duro QC T8 Ultimate 2x36W HÖJD (mm) C-C (mm) Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Industri Duro

107

108 Industri Aura Areza Slagtålig armatur för tuffa miljöer Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Fukt- och dammtålig Uppgraderbar och utbytbar ljuskälla Energieffektiv Glasfiberförstärkt Utmärkt för korta tändintervaller Utbytbara LED-ljuskällor PC eller PMMA kupa IP66 2-kanals driver 5 års garanti Areza är en universell, IP66-klassad och fukttålig armatur som är utvecklad för ljuskällan Aura UltiLED Long Life. Ljuskällan är utbytbar och kan lätt uppgraderas i takt med att LED-tekniken utvecklas. Det är en robust armatur för tuffa miljöer som industrier, lager och parkeringshus. Armaturkupan finns tillgänglig i antingen klar polykarbonat eller klar PMMA som är linjeprismatisk och har fint strukturerade gavlar. IP66 LED IK08 CLASS I 106 Industri Aura Areza

109 TAKFÄSTE AURA AREZA KUPLÅS AURA AREZA IDEALISK FÖR: Parkeringshus, lagerlokaler, industrier och lantbruk. MATERIAL: Armaturhus av glasfiberförstärk polyester. Kåpa av formsprutad, slagtålig IK08, UV-stabil polykarbonat eller akryl PMMA. Packning av polyuretan. Driftdonsplattan av varmförzinkad stålplåt och är vitlackerad samt svängbar på monteringsfjädrar för smidigt underhåll. Monteringsfästen och upphängningsbygel av rostfritt stål. Grålackerat armaturhus. MODELLER TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) Aura Areza för Aura UltiLED Long Life, PMMA Aura Areza PMMA 1 x 8 W Aura Areza PMMA 2 x 8 W , Aura Areza PMMA 1 x 8 W DALI , Aura Areza PMMA 2 x 8 W DALI , Aura Areza PMMA 1 x 17 W , Aura Areza PMMA 2 x 17 W , Aura Areza PMMA 1 x 17 W DALI , Aura Areza PMMA 2 x 17 W DALI , Aura Areza PMMA 1 x 23 W , Aura Areza PMMA 2 x 23 W , Aura Areza PMMA 1 x 23 W DALI , Aura Areza PMMA 2 x 23 W DALI , Aura Areza för Aura UltiLED Long Life, PC Aura Areza PC 1 x 8 W , Aura Areza PC 2 x 8 W , Aura Areza PC 1 x 8 W DALI , Aura Areza PC 2 x 8 W DALI , Aura Areza PC 1 x 17 W , Aura Areza PC 2 x 17 W , Aura Areza PC 1 x 17 W DALI , Aura Areza PC 2 x 17 W DALI , Aura Areza PC 1 x 23 W , Aura Areza PC 2 x 23 W , Aura Areza PC 1 x 23 W DALI , Areza Areza PC 2 x 23 W DALI , Aura Areza nödversion för Aura UltiLED Long Life Aura Areza PC 2 x 23 W DALI EM 3h , MONTERING OCH ANSLUTNING: Takfästen i rostfritt stål ingår. Ytmonteras eller hängs på lina. Linfästen beställs separat. Kabelgenomföring via 20 mm knockouts i armaturens gavel. Två strypnipplar IP67 för kabel Ø 6-13 mm medföljer. Ansluts till fempolig snabbkopplingsplint för max 2,5 mm 2. Överkopplingsbar 5x2,5mm 2 eller 7x2,5mm på DALI versioner. TEKNISKA DATA: 220 V-240V, Hz, IP66. För omgivningstemperatur från -25 till +25 C. CE. Finns som ej dimbar eller med DALI dimbar 2-kanals LED-driver inkluderad. Konstantström. Inbyggd temperaturvakt ger skydd mot termisk skada. Aura UltiLED Long Life, antingen 1x8 W, 2x8 W, 1x17 W, 2x17 W, 1x23 W eller 2x23 W. Ljuskällor måste beställas separat. LINFÄSTE INKLUDERAT Observera att Long Life ljuskällor beställs separat. Se UltiLED Long Lifes produktblad. Aura Areza Industri 107

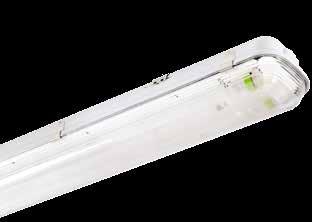

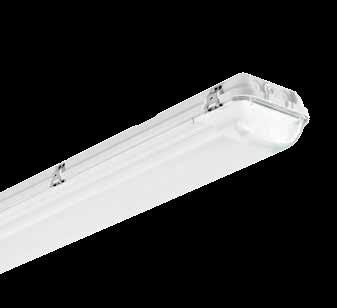

110 1 RÖR C-C H L W 2 RÖR 2X32 W, 1X27 W & 2X27 W C-C AURA AREZA H 1575 Lmm W DIMENSIONER TYP LÄNGD (mm) BREDD (mm) HÖJD (lm) C-C (mm) 1 X 8 W X 17 W X 23 W X 8 W X 17 W X 23 W AURA AREZA MED 1X8/1X17/1X23 W AURA ULTILED LONG LIFE AURA AREZA MED 2X8/2X17/2X23 W AURA ULTILED LONG LIFE Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Industri Aura Areza

111

112 Industri Aura Vinza IP65-klassad universalarmatur för krävande miljöer Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Utbytbar ljuskälla i LED eller T5 Energieffektiv, upp till 100 lm/w DALI dimbar och ej dimbar Utmärkt för korta tändintervaller Slagtålig, IK08 Kapslad armatur, IP65 Nödljusversion 5 års garanti Aura Vinza är en kompakt och slagtålig universalarmatur för miljöer som kräver kapslade, IP65-klassade armaturer. Högkvalitativa komponenter garanterar tillförlitlighet under hela livslängden. Aura Vinza kan fås med den energieffektiva LEDljuskällan Aura UltiLED Long Life eller med Aura T5 Eco Saver Long Lifelysrör. Såväl LED-versionen som T5-versionen är energieffektiva och dess högkvalitativa komponenter minskar den totala livscykelkostnaden samt koldioxidavtrycket. Liksom alla energieffektiva belysningslösningar från Aura Light så täcks även Vinza av en solid garanti. IP65 T5 IK08 CLASS I LED 110 Industri Aura Vinza

113 KUPLÅS AURA VINZA IDEALISK FÖR: Parkeringshus, lagerlokaler, industri, kyl- och fryslager. AURA VINZA TAKFÄSTEN MATERIAL: Armaturhus och kupa av förmsprutad, slagtålig IK08, UV-stabil polykarbonat. Driftdonsplatta av varmgalvaniserad, vitlackerad stålplåt, omhängningsbar på monteringsfjädrar för smidigt underhåll. Monteringsfästen och upphängningsbygel av rostfritt stål. IP65. Grålackerat armaturhus som standard. Kan fås i fyra andra färger på begäran: gult, blått, rött och grönt. MODELLER TYP Aura Vinza för Aura UltiLED Long Life SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) Aura Vinza 2 x 17 W , Aura Vinza 2 x 17 W DALI , Aura Vinza 1 x 23 W , Aura Vinza 1 x 23 W DALI , Aura Vinza 2 x 23 W , Aura Vinza 2 x 23 W DALI , Aura Vinza för Aura UltiLED Long Life Nödversion Aura Vinza 2 x 23W, EM 3h , Aura Vinza för Aura T5 Eco Saver Long Life Aura Vinza 2 x 25 (28 W) , Aura Vinza 2 x 25 (28 W) DALI , MONTERING OCH ANSLUTNING: Takfästen i rostfritt stål ingår. Ytmonteras eller hängs på lina. Linfästen måste beställas separat. Kabelgenomföring via 20 mm knockouts i armaturens gavel. Två strypnipplar IP67 för kabel Ø 6-13 mm medföljer. Ansluts till fempolig snabbkopplingsplint för max 2,5 mm 2. Dolt kablage i armaturhuset. Överkoppling. TEKNISKA DATA: V, Hz, IP65. Omgivningstemperatur: -25 till +25 C. CE. (Ta 35 C för 2x17 W och 2x23 W). LED-driver med inbyggd temperaturvakt. Aura UltiLED Long Life. 2x28 W eller 2x35 W T5 Eco Saver Long Life-lysrör. Ljuskällor beställs separat. Aura Vinza 2 x 32 (35 W) , Aura Vinza 2 x 32 (35 W) DALI , Tillbehör Linfäste Observera att Long Life ljuskällor beställs separat. Se UltiLED Long Life och T5 Eco Savers produktblad. Värdena är baserade på Aura UltiLED Long Life, 4000 K och Aura T5 Eco Saver, 4000 K. Aura Vinza Industri 111

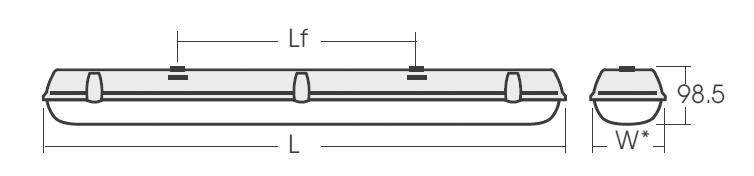

114 AURA VINZA 2X32 W, 1X27 W & 2X27 W 2X23 W & 2X35 W 1100 MM 98,5 MM 1575 MM mm 134 MM 1X23 W 1100 MM 98,5 MM 1575 MM 84 MM 2X17 W & 2X28 W 800 MM 98,5 MM 1275 MM 134 MM AURA VINZA LED, 1 x 23 W AURA VINZA LED, 2X17 W/2X23 W AURA VINZA T5, 2X28 W/2X35 W cd/klm C0 C180 C90 C270 η=91% cd/klm C0 C180 C90 C270 η=88% cd/klm C0 C180 C90 C270 η=88% LINFÄSTE Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Industri Aura Vinza

115

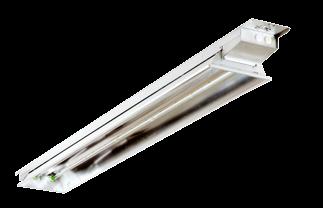

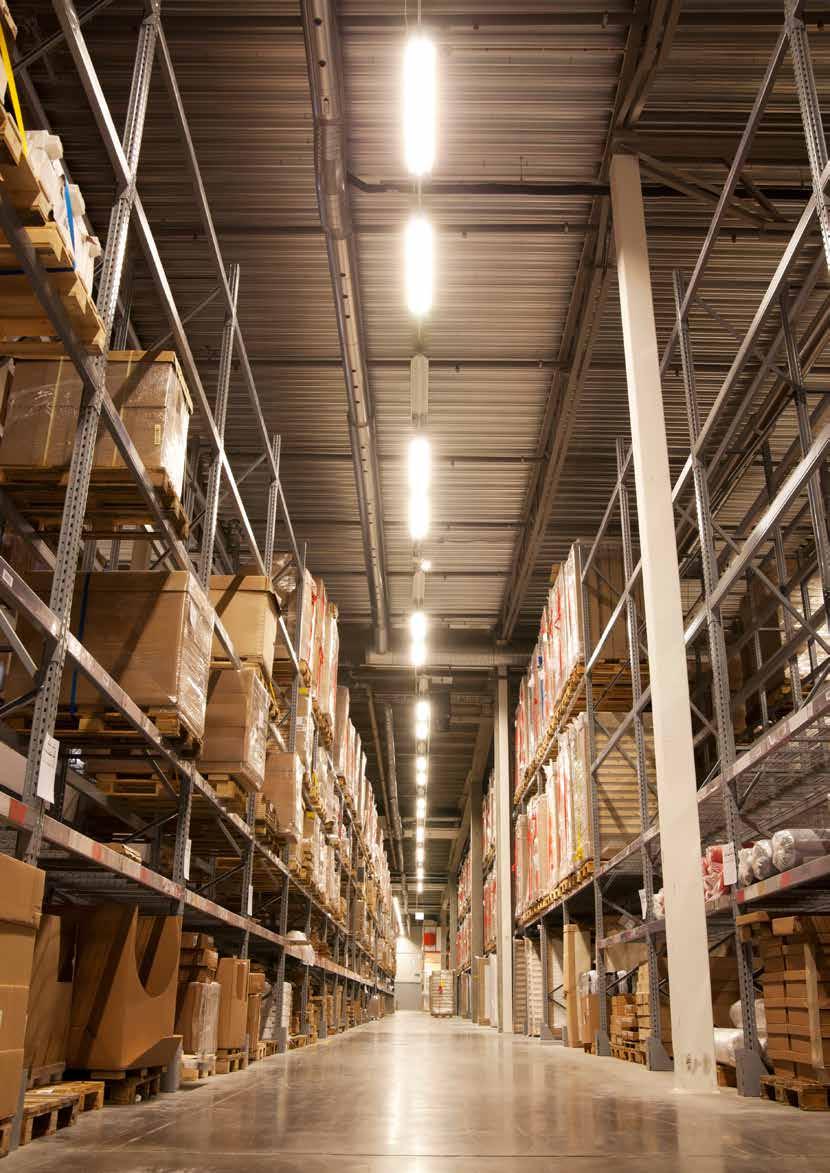

116 Industri Unity Högeffektiv, lättinstallerad industriarmatur för T5 eller LED Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Energieffektiv - upp till 113 lm/w Enkel att uppgradera och ersätta LEDeller T5-ljuskällan Minskade underhållskostnader DALI dimbara verisoner Inbyggda linfästen IP23 8 års garanti Unity är en modern industriarmatur med högeffektiv reflektor av MIRO 5 som passar perfekt för belysning av industrier, lager och stormarknader. Den kan utrustas med Aura Lights LED-ljuskälla UltiLED Long Life eller med fluorescerande ljuskälla T5 Eco Saver Long Life. Unity är väldigt enkel att installera och nästintill underhållsfri. Armaturen är tillgänglig med medium eller smal reflektor för att tillgodose en optimal belysning för varje anläggning. Bäst av allt är att Aura Light erbjuder en åtta årig systemgaranti för Unity. Garantin täcker armatur såväl som driftdon. IP23 IP20 CLASS I LED T5 CLASS I 114 Industri Unity

117 IDEALISKT FÖR: Industrier, lagerlokaler och stormarknader. MATERIAL: Stomme av aluzinkbelagd stålplåt. Semidiffuserad reflektor av MIRO 5. BALL PROTECTION IN S TALL ATIO N O CH KOPPLING: Ytmonteras eller hängs i vajer. Inbyggda vajerfästen. Två kabelgenomföringar med kabeltätning i respektive gavel. Ansluts till en fempolig kopplingsplint (DALI 7-polig) för max 2,5 mm 2. Överkoppling 5x2,5 mm 2. UNITY MED T5, 2X45 W, MEDIUM UNITY MED ULTILED, 2X23 W UNITY MED T5, 2X45 W, SMAL UNITY MED ULTILED PRO, 2X34 W TEKNISKA DATA: V, Hz, klass I, IP23. Omgivningstemperatur: -25 till +35 C. CE. Aura UltiLED Long Life ljuskälla 2x23 W eller Aura UltiLED Pro 2x34 W. LED-driver 700 ma, ejdimbar eller DALI dimbar. Aura T5 Eco Saver Long Life ljuskälla, 2x32 W (35 W), 2x45 W (49 W), 2x50 W (54 W) eller 2x73 W (80 W). Ej-dimbar eller DALI dimbar. Klass EEI = A2 och A1 Ljuskällor måste beställas separat. För sportanläggningar som gymnastikhallar eller skridskobanor finns ett vitmålat bollskydd som tillbehör. Bollskyddet förhindrar puckar och bollar att skada lysrören i armaturen. För lägre takhöjder och områden med högre visuell komfört kan ett bländskydd fästas på armaturen. Bollskydd Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Unity Industri 115

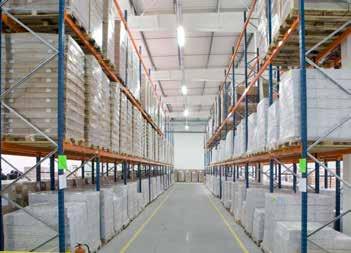

118 TYP SYSTEMEFFEKT (W) BUILT IN WIRE-BRACKET LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) ARTIKELNR Unity för Aura UltiLED Long Life eller Aura UltiLED Pro Long Life Unity LED för 2 x 23 W UltiLED / 2 x 34 W UltiLED Pro 52 / / / 113 4, Unity LED för 2 x 23 W UltiLED DALI / 2 x 34 W UltiLED Pro DALI 52 / / / 113 4, Unity LED EM 3h 2 x 34 W UltiLED Pro DALI , Unity för Aura T5 Eco Saver Long Life Unity för 2 x 32 W (35 W) , Unity för 2 x 32 W DALI (35 W) , Unity för 2 x 45 W (49 W) , Unity för 2 X 45 W DALI (49 W) , Unity för 2 x 45 W Smal (49 W) , MODELLER Unity för 2 x 45 W DALI Smal (49 W) , Unity för 2 x 50 W (54W) , Unity för 2 x 50 W 1-10V (54 W) , Xxxxx Xxxxxxx Unity för 2 x 50 W DALI (54 W) , Unity för 2 x 50 W Smal (54 W) , Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis Unity för 2 x 50 W 1-10V Smal (54 W) , verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis Unity för 2 x 50 W DALI Smal (54 W) , excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Unity för 2 x 73 W (80 W) , Unity för 2 x 73 W DALI (80 W) , Unity för 2 x 73 W Smal (80 W) , Unity för 2 x 73 W DALI Smal (80 W) , Tillbehör Bländskydd för Unity T5 2 x 32 W, 2 x 45 W, 2 x 73 W och Unity LED 2 x 23 W, 2 x 34 W Bländskydd för Unity T5 2 x 50 W Bollskydd för Unity T5 2 x 32 W, 2X45W, 2X73W och Unity LED 2 x 23 W, 2 x 34 W Bollskydd för Unity 2 x 50 W T OBS! Aura UltiLED Long Life, Aura UltiLED Pro Long Life och Aura T5 Eco Saver Long Life måste beställas separat. Värdena baseras på Aura UltiLED Long Life, Aura UltiLED Pro Long Life och Aura T5 Eco Saver Long Life, 4000K. 116 Industri Unity

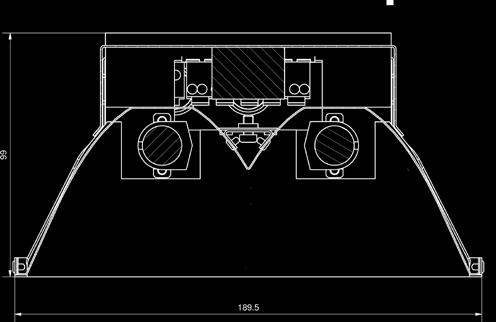

119 TYP LÄNGD (mm) BREDD (mm) HÖJD (mm) H DIMENSIONER Unity T5 32 W, 45 W, 73 W Unity T5 50 W Unity T5 Smal 32 W, 45 W, 73 W Unity T5 Smal 50 W Unity LED W UNITY Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Unity Industri 117

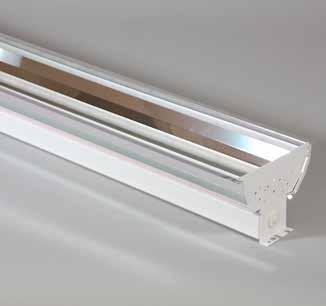

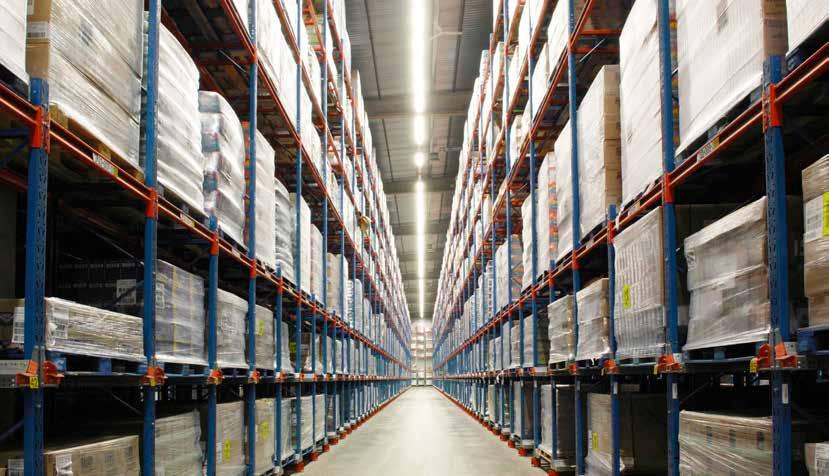

120 Industri Robinia Effektiv armatur för lager, industri och stormarknader Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Utbytbara ljuskällor Högeffektiv industriarmatur Låg underhållskostnad Enkel att installera Effektiv MIRO-reflektor 5 års garanti Robinia är en modern och energieffektiv armatur som passar för industrier, lager och stormarknader. Armaturen består av kvalitetskomponenter och det IP20 LED T5 vitlackerade chassit gör den lämplig för interiöra miljöer med högre krav på estetik. Tack vare energieffektiviteten och den långa livslängden kan du minska dina underhållskostnader med upp till 70%. Den kan CLASS I bestyckas med LED-ljuskällan Aura UltiLED Long Life eller den fluorescerande ljuskällan Aura T5 Eco Saver Long Life. 118 Industri Robinia

121 IDEALISK FÖR: Industrier, lager, stormarknader och storkök. MATERIAL: Armaturhus och gavlar av pulverlackerad stålplåt. RAL 9016 vit. Reflektor av högblank aluminium. VAJERFÄSTEN INSTALLATION OCH ANSLUTNING: Ytmonterad eller vajerupphängd med separata linfästen. 5 x 2,5 mm² snabbanslutningsplint. Kabelingång med strypnippel vid varje gavel. TEKNISKA DATA: 220V-240V Hz, IP20, CE. Omgivningstemperatur -25 C till +35 C. TYP Robinia för Aura UltiLED Long Life SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) ARTIKELNR 2 x 17 W , x 17 W DALI , x 23 W , UltiLED Long Life 17 W eller 23 W. LED-driver 700 ma. Ej-dimbar eller DALI dimbar. Aura T5 Eco Saver Long Life 35 W eller 49 W. Ej-dimbar eller DALI dimbar. Ljuskällor måste beställas separat. MODELLER 2 x 23 W DALI , Robinia för Aura T5 Eco Saver Long Life 2 x 32 W (35 W) , x 32 W (35 W) DALI , x 45 W (49 W) , x 45 W (49 W) DALI , Tillbehör Linfästen ROBINIA MED AURA ULTILED LONG LIFE ROBINIA MED AURA T5 ECO SAVER LONG LIFE H W L ROBINIA TYP L (mm) W (mm) H (mm) 2 x 17 W x 23 W x 35 W x 49 W Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Robinia Industri 119

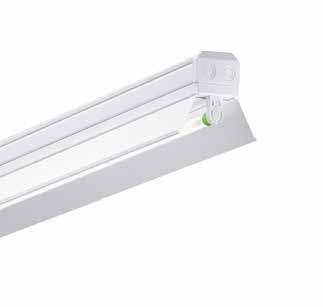

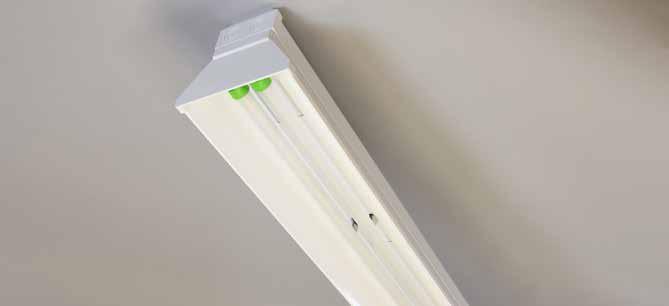

122 Industri A-Line Industriarmatur med skensystem för flexibla LED-lösningar Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Energieffektiv Effektiva reflektorer Uppgraderbar och ubytbar ljuskälla Flexibla komponenter skapar skräddarsydda lösningar efter dina behov En mängd monteringsalternativ för enkel installation 5 års garanti A-Lines snabbmonteringssystem skapar en flexibel, skräddarsydd LED-lösning med hög energieffektivitet. Armaturen kan lätt uppgraderas med den utbytbara LED-ljuskällan Aura UltiLED Long IP20 LED CLASS I Life i takt med att LED-tekniken utvecklas. Du har möjligheten att designa ett eget, flexibelt belysningssystem och kan välja mellan en mängd längder, monteringsalternativ samt singel- eller dubbellysrör. De vitmålade reflektorerna skapar en mjuk ljusdistribution. Addera sensorer för ljusstyrning för att skapa ett belysningssystem som sparar än mer energi. A-Line systemet utgörs av fyra delar 1. Fästanordningen - antingen upphängd med vajer, kätting eller stång. 2. Stödramen - finns i längderna 1475 eller 2950 mm. 3. driftdonsplatta / armaturinsats - för en eller två Aura UltiLED Long Life ljuskällor. 4. Reflektorn. 120 Industri A-Line

123 TAKPLATTA IDEALISKT FÖR: Industrier, lager, stormarknader och detaljhandel. MATERIAL: Stödram av stålplåt, galvaniserad, med vit polyester pulverlackering. Driftdonsplatta i vitlackerad stålplåt. Gavlar i polykarbonat. BILD KOMPONENTDETALJER VERSION ARTIKELNUMMER A-Line bärskena 7-ledarsystem, för en eller två driftdonssystem Värmebeständig genomföringskabel med 2,5 mm 2 enkelledare. Med 7-polig han / honkontakt i gavlarna för snabb elektrisk anslutning. En 7-polig honkontakt för elektrisk snabb anslutning av driftdon. Höjd på driftdon, 41 mm. A-Line bärskena 7-ledarsystem FLEX skensektion, för en eller två driftdonssystem Värmebeständig genomföringskabel med 2,5 mm 2 enkelledare. Med 7-polig han / honkontakt i gavlarna för snabb elektrisk anslutning. En 7-polig honkontakt för elektrisk snabb anslutning av driftdon. Höjd på driftdon, 41mm. Skena i FLEX utförande kan kombineras med olika UltiLEDeffekter. Olika effekter kan kombineras inom skenans totala längd. Honkontakter för verktygslös elektrisk anslutning till driftdon finns var 370 mm. BLINDLOCK 1-längd version för ett driftdon 1475 mm. Mått (L x B) 1475 mm x 63 mm. 2-längds version för två driftdon 1475 mm. Mått (L x B) 2950 mm x 63 mm. FLEX 1-längd version för ett driftdon 1175 mm / 1475 mm. Dimensioner (L x B) 1475 mm x 63 mm. FLEX 2-längds version för två driftdon 1475 mm. Mått (L x B) 2950 mm x 63 mm IN S TALL ATIO N O CH ANSLUTNING: Kabelgenomföring i gavlarna. 2,5mm 2 snabbanslutningsplint. Plug n play via 7 poliga hon/han snabbkontakter. TEKNISKA DATA: 220 V-240 V, Hz, CE, Omgivningstemperatur: 0 C till +25 C. Elektronisk konstantström LED-driver. DALI. SELV. Diffuserad Aura UltiLED Long Life, antingen 1x23 W eller 2x23 W, med enastående färggivning >80 och färgtemperatur 4000 K eller 3000 K. A-Line armaturinsatser För montage i A-Line skensystem. Verktygslös montering på skena med rostfria snäppfästen. Med DALI driftdon 0,7 A. Modul AD med integrerad 800 mm trefasskena för euro adapter. Verktygslöst montage på A-Line skensystem med rostfria snäppfästen. Högsta totalvikt på spotlights som är monterade på en skenmodul är 10 kg. För 1X23 W Aura UltiLED Long Life För 2X23 W Aura UltiLED Long Life För 1X23 W Aura UltiLED Long Life DALI För 2X23 W Aura UltiLED Long Life DALI A-Line Industri 121

124 A-Line tillbehör BILD KOMPONENTDETALJER ARTIKELNUMMER Gavelstycke för A-Line skensystem i plast, vit, med två knock-outs/två M 16 kabelgenomföringar. Gavel kan monteras verktygslöst. Två gavelstycken krävs per kontinuerlig linje T-reflektor 1475, trapetzförm, vit Gavelstycke för T-reflektor Skarvdon för T-reflektor Blindlock 1474 mm för A-Lines skensystem. Plastprofil (PVC), vit, kan enkelt kapas till önskad längd på plats. För IP20. Längd 1474 mm Xxxxx Xxxxxxx Vajerkit, längd 1500 mm, kan justeras steglöst utan verktyg. Fästclips mot skena av rostfritt stål. Består av 1 galvaniserad stålvajer, ø 1,75 mm Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis Kedjeupphängning i galvaniserad kätting, 1500 mm lång, med vantskruv och upphängningsklämma E 03 KX. excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Pendel bestående av vitlackerat stålrör, 13 mm, gängat i ändarna. Rostfritt fästclips ansluter mot skensystemet med möjlighet till höjdjustering på 20 mm. Rör kan kortas på plats. Vit takkopp i plast Rostfritt fästclips som monteras verktygslöst på A-Line skena för pendelmontage Fästclips i rostfritt stål för dikt tak montage. Snäpp skenan på plats utan verktyg. Ger ett avstånd mellan skena och tak på 9 mm Takmonteringsplatta med säkerhetskarbinhake för att fästa kedjor och vajer utan verktyg. Stålplåt, förzinkad Industri A-Line

125 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) MODELS A-Line 1x23W utan reflector A-Line 2x23W utan reflector A-Line 1x23W utan reflector A-Line 2x23W utan reflector Observera att UltiLED Long Life ljuskällor beställs separat. Värdena baserade på Aura UltiLED Long Life, diffuserad, 4000K. Se UltiLEDs produktblad. A-LINE 1 LYSRÖR, UTAN REFLEKTOR A-LINE 2 LYSRÖR, UTAN REFLEKTOR A-LINE 1 LYSRÖR, MED T-REFLEKTOR A-LINE 2 LYSRÖR, MED T-REFLEKTOR A-LINE A-LINE TRAPEZE REFLEKTOR A-Line Industri 123

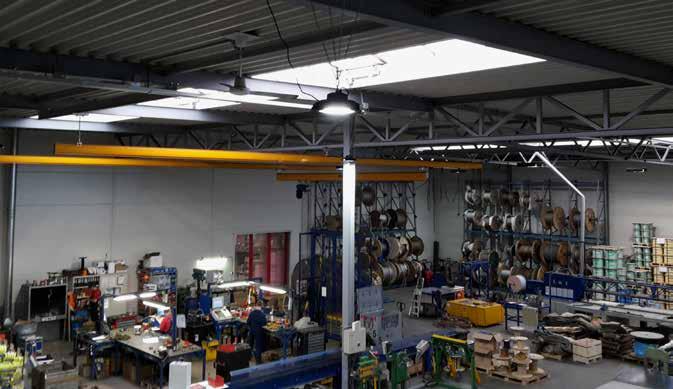

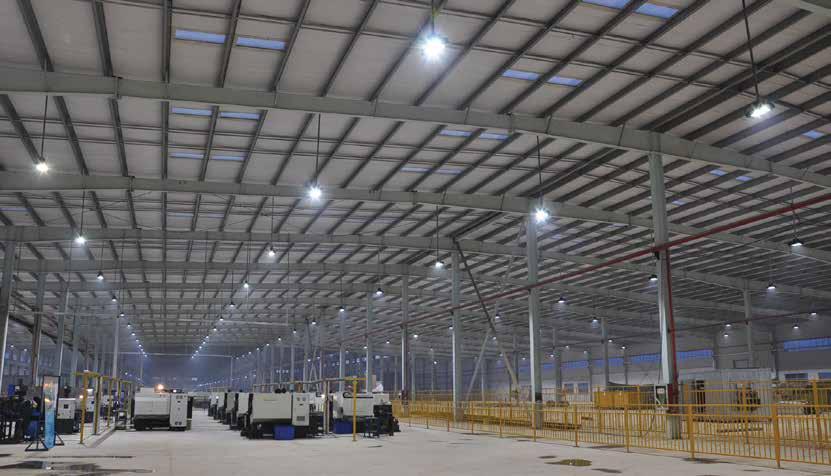

126 Industri Certos Effektiv IP65-klassad LED-armatur för höga takhöjder Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Energieffektiv 118 lm/w Fler optiska linser tillgängliga för olika användningsområden DALI versioner SDCM MacAdam 3 Nödljusversioner - IP20 5 års garanti Certos är en mycket effektiv IP65-klassad LED-armatur med ett ljusflöde på upp till lumen. Den är perfekt som belysning i industrier och lagerlokaler. Armaturen är enkel att installera och levereras komplett med kedja och kabel. Den har utmärkt färgåtergivning med ett CRIvärde på över 80 och SDCM MacAdam 3. Nödljusversion med inbyggt batteri på tre timmar. Bland tillbehören finns fästen och upphängningskedjor. IP65 IK10+ CLASS I D LED IK Industri Certos

127 CERTOS MED DALI DRIVER IDEALISK FÖR: Industri, lager, detaljhandel, kyl- och frysanläggningar. MATERIAL: Armaturhus av pressgjuten aluminium. Nödljusbox EFFEKTIV KYLNING HÖGKVALITATIV LED-DRIVER CERTOS NÖDLJUSVERSION IP20 i stålplåt. Pulverlackerad svart. Tempererat skyddsglas 120 grader. Linsoptik i polykarbonat. MONTERING OCH ANSLUTNING: Ögla för IP65-PACKNING HÄRDAT, KLART SKYDDSGLAS SKRUVAR AV ROSTFRITT STÅL SMD NICHIA LED-DIODER CERTOS VÄGGFÄSTE vajer- eller kedjeupphängning. Vägg- eller takfäste finns som tillbehör, gäller ej DALI/EMversioner. Levereras med 1,5 m anslutningskabel. DALI-versioner med 1,5 m 3-polig och 2-polig anslutningskabel. AURA CERTOS, 120 O TEMPERERAT GLAS AURA CERTOS, 90 O LINSOPTIK TEKNISKA DATA: V, Hz, IP65 (Nödljus IP20), LEDdriver med överspänningsskydd och överhettningsskydd. Nichia LED, 4000K, SDCM MacAdam 3. CRI>80. IK08 (glaskupa), IK10 (PC-skydd och linsoptik). Effektfaktor λ > 0,95. Omgivningstemperatur: -30 C +40 C, 0 C +40 C för EM versioner. CE. D-märkt. Livslängd timmar (L70B50). AURA CERTOS, 60 O LINSOPTIK AURA CERTOS, 50 O LINSOPTIK AURA CERTOS, 30 O LINSOPTIK Ø DALI DALI Ø Ø AURA CERTOS 120 W & 150 W 100W/120W/150W AURA CERTOS 200 W & 240 W 200W AURA CERTOS NÖDLJUS Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Certos Industri 125

128 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) Certos 150W DALI PC klar kåpa , Xxxxx Xxxxxxx MODELLER Certos 120W , Certos 120W DALI , Certos 120W lens , Certos 120W DALI lins , Certos 120W lins , Certos 120W DALI lins , Certos 120W PC klar kåpa , Certos 120W DALI PC klar kåpa , Certos 150W , Certos 150W DALI , Certos 150W lins , Certos 150W DALI lins , Certos 150W lins , Certos 150W DALI lins , Certos 150W PC klar kåpa , Certos 200W , Certos 200W DALI , Certos 200W lins , Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis Certos 200W DALI lins , verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis Certos 200W lins , excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Certos 200W DALI lins , Certos 200W PC klar kåpa , Certos 200W DALI PC klar kåpa , Certos 240W , Certos 240W DALI , Certos 240W lins , Certos 240W DALI lins , Certos 240W lins , Certos 240W DALI lins , Certos 240W lins , Certos 240W DALI lins , Certos 240W PC klar kåpa , Certos 240W DALI PC klar kåpa , Certos 120W EM 3h Certos 150W EM 3h Certos 200W EM 3h , Industri Certos

129 Tillbehör PC frostad kåpa Takfäste (ej för DALI/EM) Väggfäste (ej för DALI/EM) Kedja för Aura Certos, 37 cm med karbinhakar Prismatisk reflektor, PMMA Kopplingsbox för linmontage KOPPLINGSBOX FÖR LINMONTAGE KEDJA FÖR AURA CERTOS PRISMATISK REFLEKTOR, PMMA Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Certos Industri 127

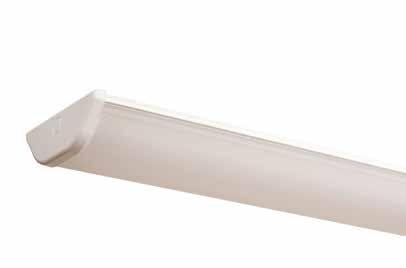

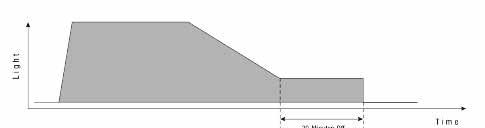

130 Industri Z44 T5 Mångsidig inomhusarmatur med IP44-klassning Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Passar i de flesta miljöer där den begärda skyddsklassen är IP44 Modern och slimmad design Ej dimbar, DSI/DALI och 1-10V Tre sensormodeller 5 års garanti Z44 är en armatur som med sitt kompakta yttre och sin utmärkta ljusfördelning passar i de flesta miljöer där den begärda skyddsklassen är IP44. Den passa i miljöer som korridorer, garage, kulvertar, kök, industrier och labratorier. Z44 med frostad kupa ger mer ljus än många motsvarande armaturer som dessutom har klar kupa men är trots det bländfri. Z44 finns med Aura UltiLED Long Life eller T5. Z44 finns med inbyggd HF-sensor och tre versioner med sensorer: tänd/ släck, Profil 1 (max-nivå) och Profil 2 (max-min-släck). Armaturens slimmade design minimerar förpackningsmaterialet och gör transporten mycket effektivt samt minskar miljöpåverkan. IP44 CLASS I T5 128 Industri Z44 T5

131 IDEALISK FÖR: Korridorer, industrier, verkstäder, förråd, kulvertar och laboratorier. MATERIAL: Stomme av vitlackerad aluzinkplåt. Frostad linjeprismatisk kupa i extruderad akrylplast. Gavlar av vit ASAplast. MÅTT TYP LÄNGD (mm) BREDD (mm) Z44, 2-RÖRS, FROSTAD Z44, 2-RÖRS, KLAR HÖJD (mm) C-C (mm) Z44, 2x Z44, 2x14 med sensor Z44, 1x28 W/2x28 W / 1x28 W sensor, 2x28 W sensor Z44, 1x35 W /2x35 W /1x49 W/2x49 W / 1x35 W sensor /2x35 W sensor /1x49 W sensor /2x49 W sensor MONTERING OCH ANSLUTNING: Takmontage (IP44), väggmontage (IP20). En styck Ø20 mm kabelingång i varje gavel. Tre stycken Ø19 på armaturens ovansida i mitten. Plint 5x2,5 mm² i armaturens mitt. Versionerna med DALI eller med sensor har 5-polig snabbanslutningsplint, med möjlighet att ansluta slavarmaturer. TEKNISK DATA: V, Hz, klass I, IP44 (IP20 väggmonterad). Effektfaktor ʎ > 0,95. Omgivningstemperatur: 0 till +25 C. CE. Ljuskälla: Aura T5 Eco Saver Long Life 2x13 W (14 W), 1x25 W (28 W), 2x25 W (28 W), 1x32 W (35 W), 2x32 W (35 W), 1x45 W (49 W), 2x45 W (49 W). Ljuskällor beställs separat. Driftdon: Ej dimbar, DSI/DALI eller 1-10V eller Direktdrift. Sensor: HF-sensor med inställningar för detekteringsområde, fördröjningstid och lux tänd/ lux släck värden. Tre versioner finns tillgängliga: 1. Tänd/släck 2. Profil 1 med max-nivå 100% i 15 H B L C/C min när närvaro detekteras samt min-nivå 10% vid frånvaro (Höglåg-av version). 3. Profil 2 med max-nivå 100% i 15 min när närvaro detekteras samt min-nivå 10% vid frånvaro under 30 min, sedan släckt till nästa närvarodetektering (Höglåg-av version). Z44 T5 Industri 129

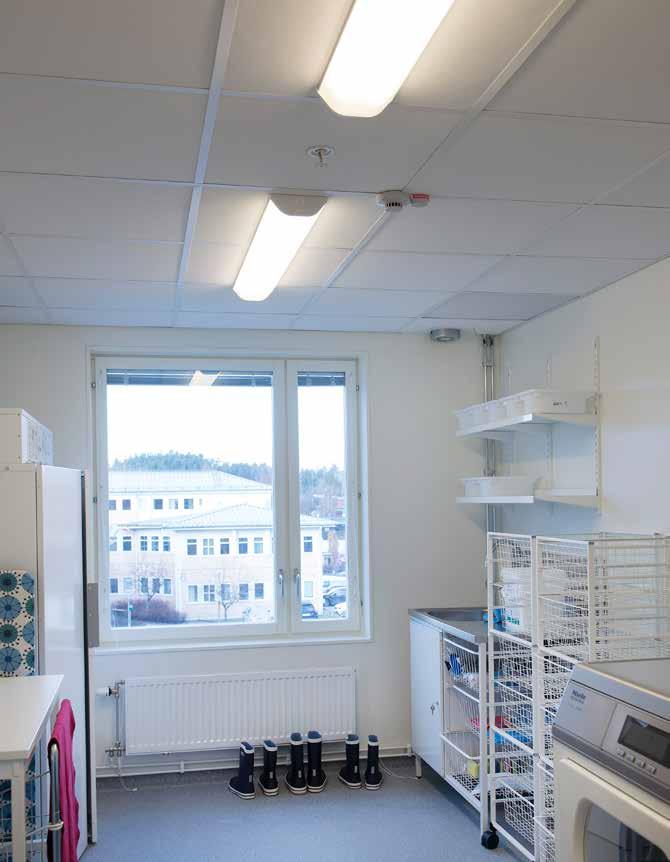

132 TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) DIREKTDRIFT DSI/DALI 1-10V Z44 T5, frostad kupa Z44 T5 2x13W (14W) , Z44 T5 1x25W (28W) , MODELLER Z44 T5 2x25W (28W) , Z44 T5 1x32W (35W) , Z44 T5 2x32W (35W) , Z44 T5 1x45W (49W) , Z44 T5 2x45W (49W) , Z44 T5, klar kupa Z44 T5 2x13W (14W) , Z44 T5 1x25W (28W) , Z44 T5 2x25W (28W) , Z44 T5 1x32W (35W) , Z44 T5 2x32W (35W) , Z44 T5 1x45W (49W) , Z44 T5 2x45W (49W) , Xxxxx Xxxxxxx Z44 T5, frostad kupa med sensor Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim MODELLER TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) TÄND/SLÄCK SENSOR PROFIL 1 SENSOR PROFIL 2 Z44 T5 2x13W (14W) , Z44 T5 1x25W (28W) , Z44 T5 2x25W (28W) , Z44 T5 1x32W (35W) , Z44 T5 2x32W (35W) , Z44 T5 1x45W (49W) , Z44 T5 2x45W (49W) , Z44 T5, klar kupa med sensor Z44 T5 2x13W (14W) , Z44 T5 1x25W (28W) , Z44 T5 2x25W (28W) , Z44 T5 1x32W (35W) , Z44 T5 2x32W (35W) , Z44 T5 1x45W (49W) , Z44 T5 2x45W (49W) , Aura T5 Eco Saver Long Life light måste beställas separat. Värdena baseras på Aura T5 Eco Saver Long Life, 4000 K. Kan på begäran fås bestyckad med Tridonic PC Industry. LJUS ALLTID TÄNT TID PROFIL 1 LJUS 30 MINUTER TÄNT SEDAN SLÄCKT TID PROFIL 2 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Industri Z44 T5

133 Z44 T5 Industri 131

134 Industri Z44 LED Linjeprismatisk IP44-klassad LED-armatur Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Högeffektiv armatur för miljöer med krav på IP44- klassning Uppgraderbar och utbytbar ljuskälla För ytmontering (IP44) eller väggmontering (IP20) Utmärkt för korta tändintervaller Två Ø 20 mm kabelgenomföringar i båda gavlar DALI dimbara versioner Sensorversioner 5 års garanti Z44 är en mångsidig armatur för allmänbelysning i miljöer där den begärda skyddsklassen är IP44. Armaturens kompakta yttre gör den lämplig i korridorer, garage, kulvertar, kök, industrier och labratorier. Det effektiva prismatiska bländskyddet erbjuder en utmärkt ljusfördelning utan bländning. Z44-familjen är tillgänglig med Aura UltiLED Long Life eller Aura T5 Eco Saver. Z44 finns med inbyggd HF-sensor och tre versioner med sensorer: tänd/släck, Profil 1 (max-nivå) och Profil 2 (max-min-släck). Sensorn garanterar att ljuset endast är tänt vid behov och har enkla inställningar för avkänningsområde, efterbrinntid och ljuskänslighet. Armaturens slimmade design minimerar förpackningsmaterialet och gör transporten mycket effektivt samt minskar miljöpåverkan. IP44 CLASS I LED Built-in sensor 132 Industri Z44 led

135 MODELLER TYP Z44 för Aura UltiLED Long Life SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) VIKT (kg) Z44 för UltiLED 1x8 W , Z44 för UltiLED 1x8 W, DALI , Z44 för UltiLED 2x8 W , Z44 för UltiLED 2x8 W, sensor, tänd/släck , Z44 för UltiLED 2x8 W, DALI , Z44 för UltiLED 1x17 W , Z44 för UltiLED 1x17 W, DALI , Z44 för UltiLED 2x17 W , Z44 för UltiLED 2x17 W, sensor, tänd/släck , Z44 för UltiLED 2x17 W, sensor P , Z44 för UltiLED 2x17 W, sensor P , Z44 för UltiLED 2x17 W, DALI , Z44 för UltiLED 1x23 W , Z44 för UltiLED 1x23 W, DALI , Z44 för UltiLED 2x23 W , Z44 för UltiLED 2x23 W, sensor, tänd/släck , Z44 för UltiLED 2x23 W, sensor P , Z44 för UltiLED 2x23 W, sensor P , Z44 för UltiLED 2x23 W, DALI , IDEALISK FÖR: Korridorer, industrier, verkstäder, förråd, kulvertar och laboratorier. MATERIAL: Stomme av vitlackerad aluzinkplåt. Frostad linjeprismatisk kupa i akrylplast. Gavlar av vit ASA-plast. MONTERING OCH ANSLUTNING: Takmontage (IP44), väggmontage (IP20), 1xØ20 mm kabelingång i varje gavel. 2xØ19mm kabelingångar på armaturens ovansida i mitten. Plint 5x2,5 mm² i armaturens mitt. Versionerna med DALI eller med sensor har 5-polig snabbanslutningsplint, med möjlighet att ansluta slavarmaturer. TEKNISKA DATA: V, Hz, klass I, IP44 (IP20 för väggmontering). Omgivningstemperatur: -25 till +25 C. CE. Ej dimbar och DALI dimbar LEDdriver. 350 ma för 8 W och 700 ma för 17 W och 23 W UltiLED Long Life versioner. Aura UltiLED Long Life, 1 x 8 W, 1 x 17 W, 1 x 23 W, 2 x 8W, 2 x 17 W, 2 x 23W. Ljuskällor beställs separat K och 4000 K. Sensor: HF-sensor med inställningar för detekteringsområde, fördröjningstid och lux tänd/ lux släck värden. Tre versioner finns tillgängliga: Observera att UltiLED-ljuskällor beställs separat. Värdena är baserade på Aura UltiLED Long Life, 4000 K, Ra > Tänd/släck 2. Profil 1 med max-nivå 100% i 15 min när närvaro detekteras samt min-nivå 10% vid frånvaro (Höglåg-av version). 3. Profil 2 med max-nivå 100% i 15 min när närvaro detekteras samt min-nivå 10% vid frånvaro under 30 min, sedan släckt till nästa närvarodetektering (Höglåg-av version). Z44 led Industri 133

136 DIMENSIONER TYP LÄNGD (mm) BREDD (mm) HÖJD (mm) C-C (mm) Z44, 1x8 W/2X8 W Z44, 1x17 W/2X17 W Z44, 1x23 W/2X23 W Z44, 1x17 W med Aura UltiLED Long Life Z44, 2x23 W med Aura UltiLED Long Life Xxxxx Xxxxxxx LJUS Bor aut qui unt. Ute re nos consed unt ALLTID odia TÄNT cus, nam, sume nonserio cor alis PROFIL 1 verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim LJUS TID TID 30 MINUTER TÄNT SEDAN SLÄCKT PROFIL 2 B H L C/C 134 Industri Z44 led

137 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Z44 led Industri 135

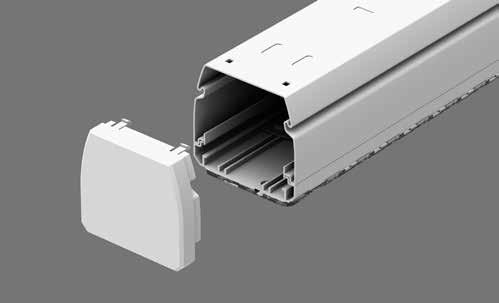

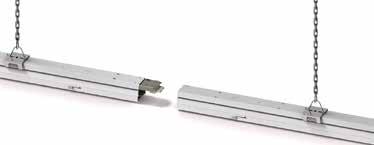

138 Industri Upline LED Trunking-system i LED Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis Energiffektiv excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Kostnadseffektiv Lätt att installera Flexibla kompontenter skapar en skräddarsydd lösning efter dina behov 5 års garanti Upline LED ger dig en flexibel och skräddarsydd LED-lösning. Den åstadkommer energibesparingar på upp till 60% och har ett ljusutbyte på upp till 130 lm/w. Detta gör Upline till ett kostnadseffektivt och miljövänligt val. Olika längder och monteringsalternativ ger dig möjligheten att designa ditt eget belysningssystem. Systemet är lätt att installera utan verktyg, vilket sparar både tid och kostnader när du behöver uppdatera installationen. Kombinera din armatur med ljusstyrning då vi har ett stort utbud av sensorer i olika tekniker. Upline är en effektiv och modern belysningsinstallation som är väl rustad för framtida utmaningar. IP20 LED CLASS I 136 Industri Upline LED

139 IDEALISKT FÖR: Industri, lager, stormarknader och detaljhandel. KABELINGÅNG PÅ OVANSIDAN MATERIAL: Bärskena i strängsprutat aluminium. Pulverlackerad vit. Armaturinsats med aluminiumprofil, stålplåt, pulverlackerad vit. Gavlar i polykarbonat. PMMA-linser. IN S TALL ATIO N O CH ANSLUTNING: Kabelingångar Ø = 21 mm på ovansidan av trunking-system, 180 mm från gavlarna. ÖVERKOPPLING MED 7-LEDARE TEKNISKA DATA: V, Hz, CE. Omgivningstemperatur: 0 C till +35 C. Konstantström LED-driver. DALI TRUNKING-SYSTEM KOMPONENTDETALJER UpLine bärskena 1458 mm / 7L, vikt 1,3 kg styrd. Ljusdistribution 30, 60 och 90. Färgåtergivning >80 och färgtemperatur 4000K. UpLine bärskena 2916 mm / 7L, vikt 1,3 kg Verktygslös montering du kan montera två bärprofiler på rad utan några verktyg på bara fyra sekunder och spara arbetskostnader för projektet. Tack vare WAGO terminaler i bärprofilen så ansluts de säkert. Bärskena 1458 och 2916 mm. Inkluderar överkoppling med sju enkelledare, komplett fabriksmonterat. Kabelarea 2,5 mm². Med 7-polig han- och honkontakt i ändarna för snabb elektrisk anslutning och avbryt vid gavlarna med skydd mot oavsiktlig beröring. 7-poligt uttag för snabb anslutning av armaturinsats. UPLINE 30 UPLINE 60 UPLINE 90 Upline LED Industri 137

140 TYP Xxxxx Xxxxxxx MODELLER SYSTEMEFFEKT (W) LJUSFLÖDE (lm) LJUSUTBYTE (lm/w) Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim DIMENSIONER (mm) VIKT (kg) UpLine, insats 48W, DALI, x 69 x 28 1, UpLine, insats 48W, DALI, x 69 x 28 1, UpLine, insats 48W, DALI, x 69 x 28 1, UpLine, insats 75W, DALI, x 69 x 28 1, UpLine, insats 75W, DALI, x 69 x 28 1, UpLine, insats 75W, DALI, x 69 x 28 1, BILD KOMPONENTDETALJER Tillbehör Gavlar i vit polykarbonat (PC). Gavel kan monteras utan verktyg. Två gavlar krävs för varje rad. Vikt 28 g/par.* UpLine vajerupphängningskit. Upphängningslängd 2 m. Består av två galvaniserade stålvajrar ø 1,5 mm. Vajerlängd kan justeras steglöst och utan verktyg. Vikt 76 g/par.* UpLine monteringsclips. Rostfritt stål. Vikt 28 g/par.* UpLine blindlock. Längd 1458 mm. Vit polykarbonat Industri Upline LED

141 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Upline LED Industri 139

142 Utomhusarmaturer Indico 142 NoctiLED Pole & Wall 146 LSL 30/LSL Conspecto Ceiling & Wall 152

143

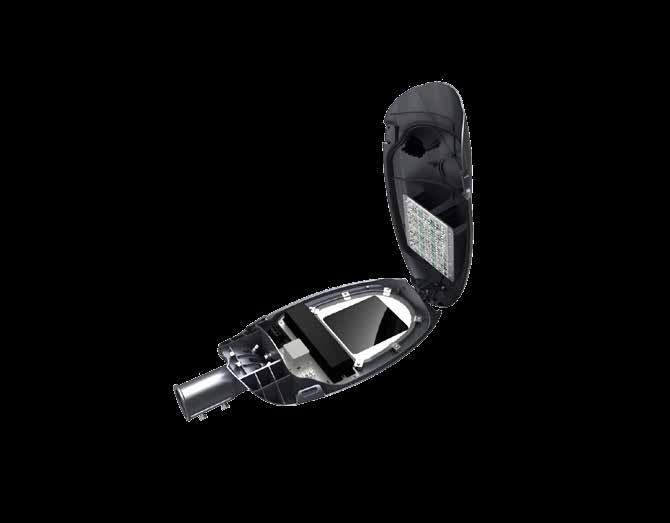

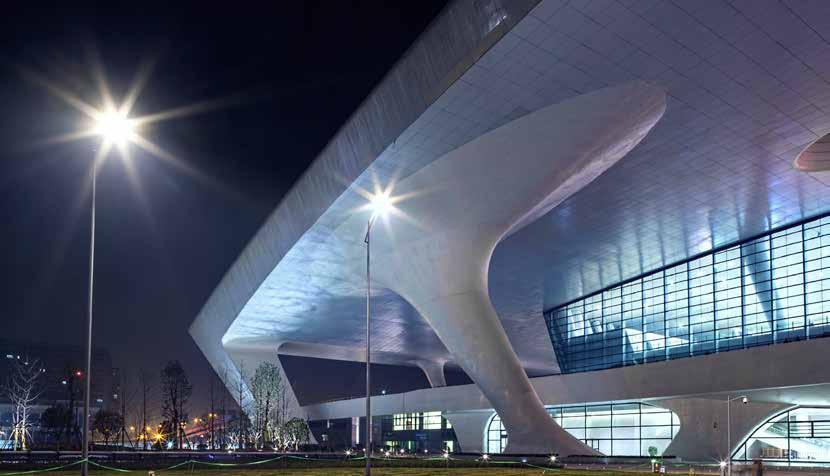

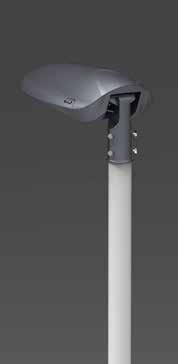

144 Utomhusarmaturer Indico Modern gatubelysning IP66 Klass II Slagtåligt frontglas, IK08 Energieffektiv 112 lm/w Pressgjutet aluminium Justerbart stolpfäste +15 Automatisk nattdim Indico är en modern armatur med ett formspråk som andas minimalism och smarta funktioner. Armaturen öppnas verktygslöst och låses automatiskt i öppet läge. Vid öppnande blir armaturen strömlös via 2-polig brytare. Armaturen är av pressgjutet aluminium och har ett slagtåligt frontglas, IK08. IP66 LED IK08 CLASS II 142 Utomhusarmaturer Indico

145 IDEALISK FÖR: Små och medelstora vägar, gator, parker, parkeringar, cykelvägar och gångvägar. MATERIAL: Armaturhus av pressgjutet aluminium. Tempererat och slagtåligt frontglas IK08. Silikonpackning. Montageskruvar av rostfritt stål. Kylflänsar på 90 W och 120 W-versioner. Pulverlack i färg Pantone 8403C. Liknande RAL MONTERING OCH ANSLUTNING: Verktygslös TYP Indico, asymmetrisk, typ lll, 4000K Indico, asymmetrisk, typ lll, nattdim*, 4000K Indico, asymmetrisk, typ lll, 4000K SYSTEM- EFFEKT (W) LJUS- FLÖDE (lm) LJUS- UTBYTE (lm/w) VIKT (kg) KABEL (m) ENERGI- KLASS ,4 8 A ,4 8 A ,5 10 A öppning av armaturhus. Ställbart stolpfäste för horisontell och vertikal stolparm mm. Justerbar +15 i steg om 2,5. Levereras med 8 m anslutningsledning (35 W) och 10 m anslutningsledning (60 W). 90 W och 120 W kan på begäran fås med anslutningsledning. Moduluppbyggnad ger lång livslängd då både driftdonet och LED-modulen kan bytas enkelt. MODELLER Indico, asymmetrisk, typ lll, nattdim*, 4000K Indico, asymmetrisk, typ lll, 4000K Indico, asymmetrisk, typ lll, nattdim*, 4000K Indico, asymmetrisk, typ lll, 4000K Indico, asymmetrisk, typ lll, nattdim*, 4000K ,5 10 A , ,5 på begäran på begäran på begäran på begäran A A A A TEKNISKA DATA: V Hz, IP66, klass II, IK08, omgivningstemperatur -40 o C till +45 o C. Vindfång 0,072m 2. CE. Philips Xitanium driftdon. 10kV överspänningsskydd. Samsung LEDs. Assymetrisk PMMA lins med ljusdistribution typ III. Tillbehör Indico stolpfäste för 76 mm stolpe *Nattdim innebär att armaturen automatiskt dimrar ner under de mörkaste timmarna och sänker energiförbrukningen. Nattdimfunktion (standard inställning) Tid mm Dimnivå 100% 50% 30% 50% 100% 690 mm 690 mm 590 mm 135 mm Indico Utomhusarmaturer 143

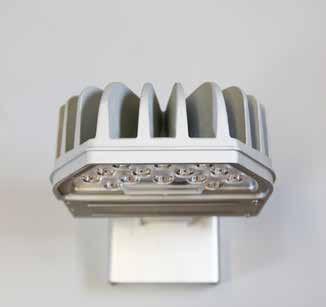

146 INDICO 35/60/90/120 W ASYMMETRISK TYP III Vertikalt montage Horisontellt montage Tillbehör: Fäste för 76 mm stolpe Funktioner Indico Samsung LEDs, Ra 75 Nattdimfunktion Asymmetrisk ljusfördelning typ III Smutsavvisande, strömlinjeformat armaturhus Automatisk låsning vid öppet läge Öppnas utan verktyg Automatisk frånkoppling vid öppning Härdat frontglas IK08 Stolpfäste mm diameter, justerbart ±15 i steg om 2,5. 10kV överspänningsskydd 144 Utomhusarmaturer Indico

147 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Indico Utomhusarmaturer 145

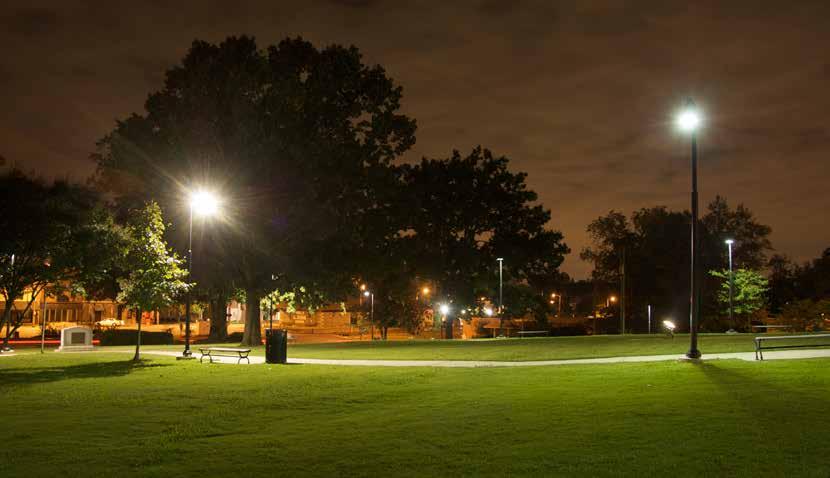

148 Utomhusarmaturer NoctiLED Pole & Wall En unik och intelligent gatuarmatur med hög prestanda Kompakt armatur konstruerad för optimal kylning Ljusdistributioner för olika applikationsområden Enkel installation IP67-klassad Högt ljusutbyte Midnattsdimningsfunktion för ökade energibesparingar Passar standard stolpe 60/76 mm Justerbart fäste för flexibilitet NoctiLED Pole & Wall är kompakta utomhusarmaturer som är enkla att installera på stolpe eller vägg. De har ett högt ljusutbyte och många smarta funktioner. Allt förpackat i ett armaturhus av formgjuten aluminium som är enkelt att installera. Genom noggranna materialval, inbyggd värmeövervakning av både LED och driftdon samt kylning, så garanteras den långa livslängden och skydd av komponenterna. Utomhusarmaturerna finns tillgängliga med ljusfördelningar optimerade för antingen vägar, parkeringsplatser, torg och fasader. Genom fyra dip-switchar kan du välja mellan 16 olika inställningar av ljusstyrka och dimring, så att du kan anpassa ljuset efter respektive miljö. Den förprogrammerade funktionen för nattsänkning med möjlighet till avancerad fjärrstyrning ökar energibesparingen ytterligare. IP67 LED 146 Utomhusarmaturer NoctiLED Pole & Wall

149 NOCTILED WALL IDEALISK FÖR: Mindre och större vägar, parker, parkeringsplatser, cykelbanor och fasader. MATERIAL: Fäste i galvaniserat stål. Grå aluminium. MODELLER TYP NoctiLED Pole Long Life SYSTEM- EFFEKT (W) LJUSFLÖDE (lm) XXXXX XXXXXX XXX NOCTILED POLE LJUSUTBYTE (lm/w)* VIKT (kg) NoctiLED Pole street D. Ø60, 4000K NoctiLED Pole street D. Ø76, 4000K NoctiLED Pole Sym D. Ø60, 4000K NoctiLED Pole Sym D. Ø76, 4000K NoctiLED Pole Long Life, justerbart fäste NoctiLED Pole, justerbart fäste, Street D. Ø60, 4000K NoctiLED Pole, justerbart fäste, Street D. Ø76, 4000K NoctiLED Pole, justerbart fäste, Sym D. Ø60, 4000K NoctiLED Pole, justerbart fäste, Sym D. Ø76, 4000K NoctiLED Wall NoctiLED Wall Sym D. 4000K , MONTERING OCH ANSLUTNING: NoctiLED Pole passar standard 60/76 mm stolpdiametrar. Den finns i en fast 90 vinkel eller med ett justerbart fäste med +7,5 fasta vinklar (+7,5, +15 osv). Det galvaniserade stolpfästet i NoctiLED Long Life Pole kan fästas på sin lyktstolpe med endast två skruvar. Kan fås med 5 meter kabel. NoctiLED Wall är utformad för användning på utsidan av byggnader och på fasader. Väggfästet av galvaniserat stål har en minimalistisk design och är lätt att montera med endast tre skruvar. TEKNISKA DATA: V AC, 50-60Hz, IP67, klass II. CE. Omgivningstemperatur -30 C till +55 C. ENEC, CE. NoctiLED Long Life ljuskälla, 4000 K (3000 K och 5700 K tillgängliga vid efterfrågan). Integrerat driftdon, optik, kylfläns och LED-styrenhet. Livslängd timmar. *Toleransnivå +/- 10% 3000K och 5700K versioner tillgängliga på begäran. NOCTILED LJUS-DISTRIBUTION GATA (STREET D.) NOCTILED SYMMETRISK DISTRIBUTION (SYM D.) LJUSDISTRIBUTION FÖR GATU- OCH VÄGBELYS- NING LJUSDISTRIBUTION FÖR PARKINGERINGSOMRÅDEN, TORG OCH FASADER Andra ljusdistributioner finns på begäran. NoctiLED Pole & Wall Utomhusarmaturer 147

150 NOCTILED JUSTERBART FÄSTE 0. * NOCTILED JUSTERBART FÄSTE 90. * * JUSTERBART FÄSTE +7,5 FASTA VINKLAR (+7,5,+15 ETC ETC.) Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx / 78 NOCTILED POLE Ø60 / Ø NOCTILED WALL = / 78 NOCTILED POLE JUSTERBART FÄSTE Ø60 / Ø Utomhusarmaturer NoctiLED Pole & Wall

151 Inställning utan nattsänkning DIP-SWITCHAR EFFEKT- NIVÅ LED INSTÄLLNINGAR AV AV AV AV 100% NATTDIM-LÄGE INAKTIVERAT AV AV AV PÅ 80% NATTDIM-LÄGE INAKTIVERAT AV AV PÅ AV 65% NATTDIM-LÄGE INAKTIVERAT AV AV PÅ PÅ 50% NATTDIM-LÄGE INAKTIVERAT AV PÅ AV AV 40% NATTDIM-LÄGE INAKTIVERAT AV PÅ AV PÅ 30% NATTDIM-LÄGE INAKTIVERAT Inställningar med nattsänkning Inställningar med nattsänkning Effektnivå LED LED power 100% Beräknad midnatt Calculated midnight EFFEKTNIVÅ LED (EJ LJUSINTENSITET) DIP-SWITCHAR MAX STYRKA MIN STYRKA AV PÅ PÅ AV 100% 50% AV PÅ PÅ PÅ 100% 30% PÅ AV AV AV 80% 30% 50% PÅ AV AV PÅ 65% 30% PÅ AV PÅ AV 100% 20% PÅ AV PÅ PÅ 80% 20% PÅ PÅ AV AV 65% 20% PÅ PÅ AV PÅ 50% 10% 0% Effektnivå LED (ej ljusintensitet) kan sättas från %. Tid Time PÅ PÅ PÅ AV 40% 10% PÅ PÅ PÅ PÅ 30% 10% Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök NoctiLED Pole & Wall Utomhusarmaturer 149

152 Utomhusarmaturer LSL 30/LSL 60 Gatljusarmatur med LED Mycket energieffektiv upp till 100 lm/w Optimerad värmeavledning maximerar livslängden Högkvalitativt armaturhus med modern design 5 års garanti LSL 30/LSL 60 mycket effektiva gatuarmaturer som är anpassade för nordiska förhållanden och ger ett behagligt vitt ljus som passar i stadsmiljö. Den unika konstruktionen ger maximal värmeavledning från LED-modulerna, vilket ger hög effektivitet och lång livslängd. Armaturerna kan monteras på stolptopp eller arm och har antingen en fast eller en justerbar funktion med en lutning på -15 till +15. IP66 LED IK Utomhusarmaturer LSL 30/LSL 60

153 FAST FÄSTE IDEALISK FÖR: Mindre och större vägar, parker, parkeringsplatser, cykelbanor och fasader. MATERIAL: Armaturhus av högtryckspressgjuten aluminium. Packning: silikongummi, värmebeständig. Kupa: PMMA. Silvergrå RAL MODELLER TYP LSL 30/LSL 60 FÄRGTEMP. (K) SYSTEMEFFEKT (W) LJUSFLÖDE (lm) JUSTERBART FÄSTE LJUSUTBYTE (lm/w) LSL 30 Vit, 4000K LSL 30 Dimbar 50% Vit, 4000K LSL 30 Vit, 4000K LSL 30 Dimbar 50% Vit, 4000K LSL 60 Vit, 4000K LSL 60 Dimbar 50% Vit, 4000K LSL 60 Vit, 4000K LSL 60 Dimbar 50% Vit, 4000K FÄSTEN LSL 30/LSL 60 Fast Stolpfäste Ø LSL 30/LSL 60 justerbart stolpfäste +/-15, Ø 60mm LSL 30/LSL 60 justerbart stolpfäste +/-15, Ø 76mm MONTERING OCH ANSLUTNING: Armaturen är enkel att montera och passar stolparm med diameter från 60 till 76 mm. Alternativa monteringskoncept tillgängliga på begäran. Möjlighet att bestämma vinkeln för montering i intervallet -15 till +15. Armaturen kan också monteras i horisontell ställning, det vill säga på arm. TEKNISKA DATA: 1-10V versioner tillgängliga på förfrågan. Omgivningstemperatur: - 30 C till + 60 C V. CE. Armaturen använder Luxeon Rebel LED chip. och reflektoroptik. Livslängd L70, timmar. LSL 30, 34W, 3900 LM LSL 30, 48W, 5200 LM LSL 60 74W, 8700 LM LSL 60, 97W, LM LSL 30, 34W, 48W LSL 30, 34W, 48W LSL 60, 74W, 97W LSL 60, 74W, 97W 310 mm 135 mm 200 mm 130 mm 430 mm 430 mm Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök LSL 30/LSL 60 Utomhusarmaturer 151

154 Utomhusarmaturer Conspecto IP54 Ceiling & Wall Ytmonterad och energieffektiv LED downlight för utomhusmiljöer Uppgraderbar och utbytbar LED-ljuskälla Energieffektiv Utmärkt färgåtergivning DALI dimbar och ej dimbar IP54 5 års garanti Conspecto IP54 Ceiling & Wall är ytmonterade downlights för montage utomhus eller i krävande miljöer. De monteras dikt tak eller på vägg och bestyckas med den utbytbara LED-modulen Aura CompoLED Long Life. Conspecto är utrustad med snabbmonteringssystemet QuickChange, en bajonettsockel för enkelt ljuskällebyte. Byte av ljuskälla gör uppgradering av armaturen både kostnadseffektiv och miljövänlig. Ceiling & Wall är utmärkta alternativ för den som vill ha ett bra ljus och samtidigt spara energi. Både tak- och väggversionen finns även i IP20. IP54 LED CLASS I 152 Utomhusarmaturer Conspecto IP54 Ceiling & Wall

155 CONSPECTO IP54 CEILING & WALL, TAKMONTERAD CONSPECTO IP54 CEILING & WALL, VÄGGMONTERAD IDEALISK FÖR: Entreér, skärmtak eller liknande miljöer med krav på upp till IP54-klassning. MATERIAL: Armaturhus av stål och aluminium. Antracitgrå. Kylfläns i svartanodiserad aluminium. MONTERING OCH ANSLUTNING: Ytmonterad på vägg och i tak. Takversion levereras med distanser för utvändig kabelanslutning. MODELLER MODELLER TYP TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) DIAMETER (mm) LJUSUTBYTE (lm/w) VIKT (kg) Conspecto CE IP54 Ø Conspecto WA IP54 Ø Conspecto IP54 med Aura CompoLED Long Life, 19 W Conspecto CE IP , Conspecto WA IP , TEKNISKA DATA: 230V, 50-60Hz, IP54. Sockel G46d. Klass I, CRI <90. CE. Aura CompoLED Long Life 120 o. Tillgänglig i 3000 K (4000 K tillgänglig på begäran). DALI driftdon tillgänglig på begäran. Märkningen QuickChange betyder att armaturen är modulbaserad och att LEDljuskällan enkelt kan bytas ut. Conspecto IP54 med Aura CompoLED Long Life, 25 W MODELLER TYP SYSTEMEFFEKT (W) LJUSFLÖDE (lm) *Observera att CompoLED Long Life ljuskällor beställs separat. Se CompoLEDs produktblad. A A A A CONSPECTO CEILING OCH WALL 190 MED AURA COMPOLED LONG LIFE Ø 170 Ø LJUSUTBYTE (lm/w) VIKT (kg) Conspecto CE IP , Conspecto WA IP , CONSPECTO CEILING, IP54 CONSPECTO WALL, IP54 Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Conspecto IP54 Ceiling & Wall Utomhusarmaturer 153

156 Ljuskällor Aura UltiLED Long Life 156 Aura UltiLED Pro Long Life 160 Aura T5 Eco Saver Long Life 164 Aura CompoLED Long Life 168 Sorbus skrivbordslampa 172

157

158 Ljuskällor Aura UltiLED Long Life (G4) Smart paketerade LED lever längre Aura UltiLED Long Life är en LED-ljuskälla med högt ljusflöde som ger ett mycket energieffektivt ljus och har en livslängd på minst timmar. Det är en LED-ljuskälla för nya LED-anpassade armaturer och lösningar. Ljuskällan kan enkelt bytas ut och uppgradera befintliga belysningsinstallationer allteftersom LED-tekniken utvecklas, utan byte av armatur. Aura UltiLED Long Life lämpar sig särskilt för kalla miljöer eller miljöer med hög av/på frekvens. Den är även enkel att styra och dimma. Med sina termiska och elektriska egenskaper är det här en extremt pålitlig produkt som ger ljus under lång tid. Aura UltiLED Long Life omfattas av åtta års systemgaranti. Aura UltiLED Long Life för hållbara LED-lösningar. Hög effektivitet upp till 130 lm/w Hög ljusstyrka upp till 3000 lm Diffuserat glas ger ett jämnt, lysrörs liknande ljus Vitt högkvalitativt ljus (Ra>80) LED-modulen är väl skyddad i ett förseglat glasrör (IP65) Utmärkt värmehantering och goda elektriska egenskaper (SELV kompatibel) timmars livslängd Minskade CO2 utsläpp och underhållskostnader Idealisk för: Parkeringshus Kylanläggningar Kontor Livsmedelsbutiker Detaljhandel Skyltar 156 Ljuskällor Aura UltiLED Long Life (G4)

159 Översikt Aura UltiLED Long Life är en utbytbar LED-ljuskälla med en garanterad livslängd på minst timmar (L80B10). Aura UltiLED Long Life har en integrerad kylfläns och använder en extern LED-driver för optimal tillförlitlighet. Användningsområden Aura UltiLED Long Life passar perfekt vid utveckling av LED-armaturer för kunder som vill minska sin energiförbrukning och sina underhållskostnader. Produkten är avsedd för direktbelysning på kontor, i skolor, offentliga lokaler, livsmedelsbutiker, parkeringsgarage och överallt där ljuskällor används. Nu är det möjligt att utforma nya LED-armaturer som är mer energieffektiva än T5-lysrörsarmaturer. Det är enkelt att designa nya LED-armaturer för Aura UltiLED Long Life eftersom storlekar och ljusflöden är de samma som för T5-lysrör (16 mm). Aura UltiLED Long Life kan användas med de flesta sockelfästen av standardtyp. Eftersom LED ljuskällan är lätt att byta kan man enkelt uppgradera till ännu effektivare LED-moduler i framtiden, utan att behöva byta hela armaturen. LED-driver Aura UltiLED Long Life kan endast användas tillsammans med en extern LED-driver med 350 ma konstant ström för 8W versionen och 700mA konstantström för 17W och 23W versionerna. Kontakta Aura Light för en lista på godkända drivers. Teknik för lång livslängd Aura Light UltiLED Long Life är mycket energieffektiv med tillförlitlig värmehantering och goda elektriska egenskaper. Själva 16 mm-modulen (storlek T5) är förseglat (IP65), vilket skyddar LED-modulen mot kemiska föroreningar och fukt, två av de vanligaste orsakerna till att LED-system slutar fungera. Inuti glasröret finns en mycket driftsäker LED-modul som säkerställer en lång brukbarhetstid och hög kvalitet under hela belysningslösningens livslängd. Vi använder endast lysdioder av högsta kvalitet från Toyoda Gosei/Epistar. Alla systemkomponenter har genomgått ettåriga stresstester i syfte att säkerställa driftsäkerhet och lång livslängd. Tack vare att fosfortemperaturen och temperaturen i LED-dioden ligger en bra bit under de angivna maxnivåerna bibehålls ljusflödet. Kylflänsen är fastlimmad på glasröret med ett värmeledande lim vilket ger god värmeavledning. Denna lösning är patenterad. Teknisk information Aura UltiLED Long Life har hög effektivitet, upp till 130 lm/w. Ljuskvaliteten är hög med en färgåter-givning på över 80 och en kromaticitetstolerans på max 3 SDCM. Produkten överensstämmer således med den europeiska standarden för kontorsbelysning. Den finns för närvarande i två versioner: 3000 K och 4000 K. Aura UltiLED Long Life har ett metallstift i ena änden och en plastfläns i den andra. Ljuskällan är polaritetsoberoende. Livslängd Den beräknade livslängden L80B10 (90% av ljuskällorna har minst 80% initialt ljusflöde) för Aura UltiLED Long Life är minst timmar (Ta 25 C) timmar. Beräknad LED-livslängd enligt TM-21, enligt tabell nedan. BIBEHÅLLET LJUSFLÖDE L70 L80 L timmar timmar timmar BERÄKNAD LED LIVSLÄNGD (Ta) 25 C Beräkningnarna är baserade på TM-21 vid omgivningstemperatur (Ta) 25 C. Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura UltiLED Long Life (G4) Ljuskällor 157

160 »Aura UltiLED Long Life för hållbara LED-lösningar«Long Life Garanti Ljuskällan Aura UltiLED Long Life har utvecklats enligt högt ställda kvalitetskrav och Aura Light garanterar den angivna beräknade livslängden för installationer som överensstämmer med tillämpliga standarder samt de angivna maxtemperaturerna i armaturinstallationer. Aura UltiLED Long Life måste drivas med en godkänd driver. För mer information besök vår hemsida eller kontakta din Aura Light säljare. Ljusfördelning Rekommendationer i kalla miljöer Aura UltiLED Long Life som är en LED-baserad ljuskälla, är idealisk i kalla miljöer. Till skillnad från fluorescerande ljuskällor ger LED mer ljus i svalare miljöer. Denna ljuskällan är baserad på ytmonteringsteknik och Aura Light rekommenderar därför ljusreglering till låga ljusnivåer i kalla miljöer (under 0 grader Celsius) istället för att stänga av belysningen helt. Det bidrar till att säkerställa ljuskällans långa livslängd. Aura UltiLED Long Life, 17W, diffuserad, Lux/3m x = Ljuskälla 158 Ljuskällor Aura UltiLED Long Life (G4)

161 Aura UltiLED Long Life (G4) Tekniska data EFFEKT TYP (kräver extern ledstyrenhet) FÄRG FÄRG TEMP. (K) LJUSFLÖDE* (varmt led-ljus) LJUSUTBYTE (lm/w) LÄNGD UTAN STIFT (mm) ENERGI- KLASS ENHETER/ FÖRPACK- NING (st) MODELLER Aura UltiLED Long Life, Ø 16 mm, G5 Sockel W 830 diffuserad Varmvit A W 840 diffuserad Vit A W 830 diffuserad Varmvit A W 840 diffuserad Vit A W 830 diffuserad Varmvit A W 840 diffuserad Vit A+ 30 TILLBEHÖR Lamphållaradapter T8 till T5 (säljes i par). Adaptern passar G13 lamphållare. ** *Tolerans +/- 8% ** I lamphållaradaptern ingår inga elektriska delar. Den säkerställer endast att enheten passar i T8-armaturer och för drift av Aura UltiLED Long Life krävs även ett godkänt LED-drivdon. Spänning 8W = 24VDC@350mA 17W = 24VDC@700mA 23W = 33VDC@700mA Färgåtergivningsindex 80 Initial färgmatchning 3 SDCM Spridningsvinkel 120 Användningstemperatur -30 C +50 C Max temperatur (Tc) +75 C Typ av skydd IP65 Skyddsklass III, SELV kompatibel Lamphållaradapter T8 till T5 för Aura UltiLED Long Life. Notera att lamphållaradaptern endast passar 1149 och 1449 millimeters rören. Sockel G5 Styrbarhet Fullt dimbar ner till 1% (Dali & 1-10V) Fotobiologisk säkerhet - Actinisk UV - Nära UV - Retinal blått ljus (500 lux metod) - Retinal blått ljus (200 lux metod) - Retinal termisk - Infraröd RG 0 Aura UltiLED Long Life diffuserad. Godkännande CE, KEMA Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura UltiLED Long Life (G4) Ljuskällor 159

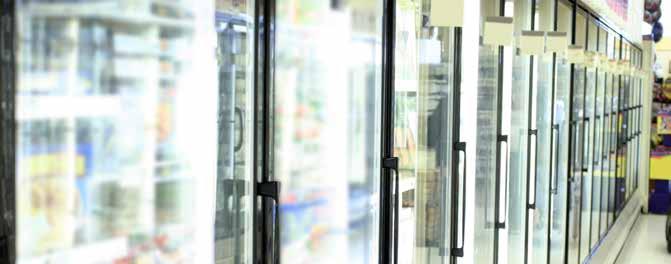

162 Ljuskällor Aura UltiLED Pro Long Life (G2) LED med enastående tillförlitlighet och högt ljusutbyte Aura UltiLED Pro Long Life är en ny typ av LED-ljuskälla som levererar energieffektivt, högkvalitativt ljus med högt lumenvärde och med en livslängd på minst timmar. Det är inte ett retrofit LED-lysrör, utan en ny typ av LED-ljuskälla för nya LEDarmaturer och lösningar. Aura UltiLED Pro Long Life ger dig alla fördelar med LED-belysning i dag samtidigt som du enkelt kan uppgradera din belysningsanläggning utan att behöva byta ut hela LED-armaturen. Det i takt med att LED-tekniken fortsätter att utvecklas. Aura UltiLED Pro Long Life är speciellt lämpad för extrema miljöer, där det finns ett behov av extremt lång livslängd och hög effektivitet eller applikationer där du behöver ett högt ljusflöde, till exempel inom områden med högt i tak. Den är baserad på en LED-teknik som utgörs av SMD paket och i kombination med de termiska och elektriska egenskaperna får lysröret en enastående tillförlitlighet. Aura UltiLED Pro Long Life omfattas av en lisvlängdsgaranti. Aura UltiLED Pro Long Life för hållbara LEDbelysningslösningar. Hög effektivitet upp till 141 lm/w Hög ljuseffektivitet upp till 4800 lm Färgåtergivning 80 LED-modulen är skyddad väl i ett förseglat IP65 glasrör Utmärkt termisk och elektrisk design timmars livslängdsgaranti Minskade CO 2 -utsläpp och underhållskostnader Idealisk för: Industri Lagerlokaler Kylning 160 Ljuskällor Aura UltiLED Pro Long Life (G2)

163 Översikt Aura UltiLED Pro Long Life är en utbytbar LED-ljuskälla som utvecklats av Aura Light med en garanterad livslängd på timmar 700mA. UltiLED Pro har en integrerad kylfläns och använder en extern driver för optimal pålitlighet. Livslängd Det angivna systemlivstiden L70B10 (dvs. 90% av ljuskällorna har fortfarande minst 70% av ursprungligt ljusflöde) för Aura UltiLED Long Life är timmar (Ta 25 C). Beräknad LED-livslängd enligt TM-21, se tabell nedan. Detta bygger på en fortlöpande livslängdsprovning enligt LM-80. Användningsområden Aura UltiLED Pro är utvecklad för att ge ett mycket högt ljusflöde, med en pålitlig termisk och elektrisk konstruktion. Aura UltiLED Pro är utvecklat för att ge antingen extremt hög effektivitet med en mycket lång livslängd eller ett högt ljusflöde med en lång livslängd. Den är utvecklad för extrema applikationer. Aura UltiLED Pro är idealisk vid utveckling av LEDarmaturer för kunder som vill minska sina energi-och underhållskostnader för ett brett spektrum av extrema applikationer. Den är avsedd för belysning i applikationer där ett högt ljusflöde krävs (exempelvis vid höga takhöjder). Den är också lämplig för krävande miljöer med temperaturförändringar. Det är nu möjligt att enkelt konstruera nya LED-armaturer som är mer energieffektiva än jämförbara T5-lysrörsarmaturer. Det är enkelt att konstruera en ny LED-armatur för Aura UltiLED Pro Long Life eftersom storleken har valts för att efterlikna T5-lysrör (16 mm). UltiLED Pro kan användas med de flesta standardsocklar. Eftersom LED-ljuskällan är lika enkel att byta ut som ett vanligt lysrör är det smidigt att enkelt uppgradera till ännu effektivare LED-ljuskällor i framtiden utan att för den skull byta ut hela armaturen. LLMF L L L BERÄKNAD LED LIVSLÄNGD (Ta) 25 C Beräkningarna är baserade på TM-21 vid rumstemperatur (Ta) 25 C. Long Life Teknologi Det 16 mm (T5 storlek) röret är förseglat (IP65) vilket skyddar LED-modulen från kemiska förorening och fukt, två av de vanligaste orsakerna till LED-systemfel. Inuti glasröret återfinns en pålitlig LED-modul konstruerad för extrema miljöer och ett högkvalitativt ljus under hela livslängden. I Aura UltiLED Pro Long Life används endast Nichia LED av högsta kvalitet. Alla systemkomponenter har genomgått en ettårig stresstest och ett kemiskt kompatibilitet test för att säkerställa tillförlitlighet och lång livslängd. Fosfortemperaturen och temperaturen på diodens anslutningspunkt är långt under de angivna maxima för att garantera färgstabilitet och lång livslängd. Kylflänsen är limmad till glasröret med ett termiskt ledande lim som säkerställer god värmeavledning. LED-driver Aura UltiLED Pro Long Life måste användas tillsammans med en extern LED driver som ger 700mA konstantström. Kontakta Aura Light för en lista med godkända drivers. Aura UltiLED Pro Long Life (G2) Ljuskällor 161

164 »Aura UltiLED Pro passar utmärkt i extrema miljöer«teknisk information Aura UltiLED Pro Long Life ger hög effektivitet, upp till 141 lm/w eller högt ljusflöde, upp till 4800 lumen. Ljuskvaliteten är hög med en färgåtergivning på över 80 och en kromatisk tolerans på max 3 SDCM, vilket uppfyller de europeiska normerna för kontorsbelysning. Den finns för tillfället i 3000K, 4000K och 5000K samt är utrustad med metall pins på en sidan och en plastfena på den andra. Ljusfördelning Long Life Garanti The Aura UltiLED Pro Long Life är utvecklad och tillverkad under strikta kvalitetskontroller. Aura Light garanterar den angivna livslängden för Aura UltiLED Pro Long Lifeinstallationer. Installationerna måste uppfylla de angivna maxtemperaturerna inuti armaturinstallationen och användas till med en godkänd driver. För mer detaljerad information om vår Long Life garanti, vänligen besök vår hemsida eller kontakta din lokala säljare. Aura UltiLED Pro Long Life, 21W, diffuserad, Lux/3m x = Ljuskälla 162 Ljuskällor Aura UltiLED Pro Long Life (G2)

165 Aura UltiLED Pro Long Life Tekniska specifikationer TYP (extern LEDdriver behövs) FÄRG FÄRG TEMP. (K) DRIVSTRÖM (ma) EFFEKT (W) LJUSFLÖDE* (VARM LED) LJUS- UTBYTE (lm/w) LÄNGD UTAN PINS (mm) ENERGI- KLASS ANTAL/ FÖRPACK. (st) Aura UltiLED Pro Long Life, Ø 16 mm, Cap G diffuserad Varmvit A diffuserad Vit A+ 30 MODELLER diffuserad Kallvit A diffuserad Varmvit A diffuserad Vit A diffuserad Kallvit A diffuserad Varmvit A diffuserad Vit A diffuserad Kallvit A++ 30 Tillbehör Lamphållaradapter T8 till T5 (säljes i par). Adaptern passar G13 lamphållare. ** *Toleransnivå +/- 8% Lamphållaradapter T8 till T5 för Aura UltiLED Long Life. Notera att lamphållaradaptern endast passar 1149 och 1449 millimeters rören. Spänning 18 W = 26 VDC@700 ma 28W = 40 VDC@700 ma 34W = 49 VDC@700 ma Färgåtergivningsindex 80 Initial färgåtergivning 3 SDCM Spridningsvinkel 160 Omgivningstemperatur Max TC temperatur Klass Skyddsklass Sockel Styrbarhet Fotobiologisk säkerhet - Actinisk UV - NäraUV - Retinal blått ljus (500 lux method) - Retinal blått ljus (200 lux method) - Retinal termisk - Infraröd Godkänd -30 C C +75 C IP65 III G5 Fullt dimbar ner till 1% (Dali & 1-10V) RG 0 CE, KEMA Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura UltiLED Pro Long Life (G2) Ljuskällor 163

166 Ljuskällor Aura T5 Eco Saver Long Life Belysning som sparar både energi och miljö Aura T5 Eco Saver Long Life är en ljuskälla med mycket god färgåtergivning och är idealisk i miljöer där hög ljuseffektivitet krävs. Med Aura T5 Eco Saver Long Life får du de fördelar som Long Life-konceptet medför samtidigt som du sänker din energiförbrukning med upp till 10 procent jämfört med om du använder en standardljuskälla. Ljuskällans livslängd är timmar med elektroniskt HF-don (varmstart) och är utvecklat för inomhusmiljöer som till exempel industrilokaler, kontor, skolor, sjukhus, hotell och butiker. Hög effektivitet (HE) Hög ljusåtergivning (HO) Kan användas i befintliga armaturer Upp till 10 % energibesparing från dag ett Minskade koldioxidutsläpp Minskade underhållskostnader med 2/3 Idealisk för: Parkeringsgarage Industribelysning Sjukhus Hotell Kontor Skolor Butiker Skyltar 164 Ljuskällor Aura T5 Eco Saver Long Life

167 Översikt Aura T5 Eco Saver Long Life är ett energibesparande T5 (16 mm) lysrör i Long Life version, en kombination som gör att du sparar såväl energi som underhållskostnader. Din energiförbrukning skulle kunna minska med upp till 10 procent bara genom att byta till Aura T5 Eco Saver Long Life. Aura T5 Eco SaverLong Life Ljuskällan lämpar sig för dig som vill minska din energiförbrukning och dina underhållskostnader på ett enkelt sätt. Utöver den ekonomiska besparingen sparar du också koldioxidutsläpp eftersom ljuskällans livslängd är tre gånger längre jämfört med en standardljuskälla. Gruppbyten av lysrör ger en optimal kontroll av driftskostnaderna och ger ett enhetligt ljus. Av ekonomiska och miljömässiga skäl rekommenderar Aura Light gruppbyten av Long Life-produkter. Long Life Teknologin Aura T5 Eco Saver Long Life har utvecklats under samma villkor som Aura Lights övriga Long Life-ljuskällor. Alla konstruktioner bygger på den patenterade katodkonstruktionen och ett skyddsskikt inuti lysröret som minimerar minskningen av ljusflödet. Livslängd Ljuskällans livslängd är beräknad på när det består 80 procent ljus av det från början 100-timmarsvärdet. Service Life beräknas på lysrörets felfrekvens och lumennedgången på en tretimmars driftcykel. Detta enligt förutsättningarna i IEC/EN Tretimmarscykeln är baserad på att ljuskällan är tänd i två timmar och 45 minuter och sedan släckt i 15 minuter. En driftcykel som är nära en vanlig användning är 12-timmars driftcykeln, som baseras på att ljuskällan är tänd i 11 timmar och sedan släckt i en timme. Livslängden är beräknad med 10 % bortfall. 100% 90% 80% 70% 60% 50% Standard T5 Aura T5 Eco Saver Long Life Energibesparing Energiförbrukning Aura T5 Eco Saver Long Life Ljuskällor 165

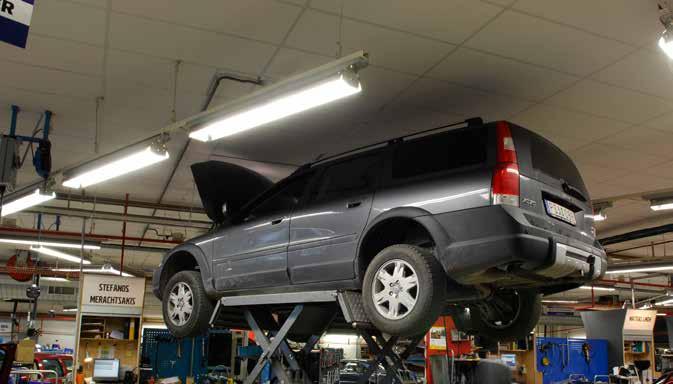

168 »Detta var den bästa lösningen för oss ekonomiskt utan att behöva ge avkall på kvalitén«christer Axelsson, Wexiödisk Teknisk information Aura T5 Eco Saver Long Life är ett präglat inomhusrör. I kompakta eller kapslade armaturer kan temperaturen stiga uppåt +50 C, då är Aura T5 Eco Saver en utmärkt lösning framför allt när minskad energiförbrukning och minskade underhållskostnader är önskvärt. Som ett resultat av Aura Lights kontinuerliga utvecklingsinsatser består Aura T5 Eco Saver Long Life av högkvalitativa komponenter, vilket garanterar energibesparing, lång livslängd och hög ljusstyrka. Aura T5 Eco Saver Long Life är konstruerad för användning med elektroniskt HF-don (varmstart att föredra). För att kunna nå 10 % energibesparing måste det elektroniska HF-donet vara strömkontrollerat. Med effektkontrollerade elektroniska HF-don ökar lysrörets ljusnivå, upp till 10%. Vid användning av dimbara don måste lysröret drivas på full nivå (100 %) i 100 timmar för att stabilisera lysröret och för att uppnå full livslängd. Long Life Garanti Aura Light garanterar timmars livslängd (elektroniskt HF-don, varmstart) för Aura T5 Eco Saver Long Life vid installationer som uppfyller gällande normer. Aura Lights Long Life-lysrör tillverkas i enlighet med standarden IEC/EN Strikta kvalitetskontroller garanterar Long Life-lysrör av högsta kvalitet. För mer detaljerad information, besök vår hemsida eller kontakta din lokala säljare. LIVSLÄNGD TÄNDCYKEL 3 h (Service life) 80% ljus 12 h 10% bortfall ELEKTRONISKT HF-DON (VARMSTART) 48,000 h 58,000 h 166 Ljuskällor Aura T5 Eco Saver Long Life

169 Aura T5 Eco Saver Long Life Tekniska data Livslängd Aura T5 Eco Saver Long Life 3 timmars tändcykel (2 h 45 min. tänd, 15 min. släckt) Livslängd Aura T5 Eco Saver Long Life 12 timmars tändcykel (11 h tänd, 1 h släckt) LJUSFLÖDE (%) FUNGERANDE LAMPOR (%) BRINNTID (h) BRINNTID (h) Livslängden nås när mängden ljus sjunkit till 80 % av det ursprungliga 100 timmars- värdet. Livslängden på ljuskällans bortfall och lumennedgång beräknas enligt IEC/EN som bygger på en tretimmars tändcykel. Livslängden med en 12-timmars tändcykel är definierad som den tid då man nått 10 % bortfall. Lumennedgången anges med mindre än 10 %. MODELLER TYP FÄRG FÄRG. TEMP (K) LJUSFLÖDE +35 O C (lm/100h) LJUSUTBYTE (lm/w) LJUSFLÖDE +25oC (lm/100h) LJUSUTBYTE (lm/w) LÄNGD UTAN PINS (mm) ANTAL/ FÖRP Aura T5 Eco Saver HE Long Life, T5 Ø 16 mm, Sockel G W (=14 W) 827 Interiör A W (=14W) 830 Varmvit A W (=14W) 840 Vit A W (=21 W) 827 Interiör A W (=21W) 830 Varmvit A W (=21W) 840 Vit A W (=28W) 827 Interiör A W (=28W) 830 Varmvit A W (=28W) 840 Vit A W (=28W) 865 Dagsljus A W (=35W) 827 Interiör A W (=35W) 830 Varmvit A W (=35W) 840 Vit A W (=35W) 865 Dagsljus A+ Aura T5 Eco Saver HO Long Life, T5 Ø 16 mm, Sockel G W (=24 W) 827 Interiör A W (=24W) 830 Varmvit A W (=24W) 840 Vit A W (=39 W) 827 Interiör A W (=39W) 830 Varmvit A W (=39W) 840 Vit A W (=49W) 830 Varmvit A W (=49W) 840 Vit A W (=49W) 865 Dagsljus A W (=54 W) 827 Interiör A W (=54W) 830 Varmvit A W (=54W) 840 Vit A W (=80W) 830 Varmvit A W (=80W) 840 Vit A W (=80W) 865 Dagsljus A+ ENERGI- KLASS *Andra typer vid förfrågan. Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura T5 Eco Saver Long Life Ljuskällor 167

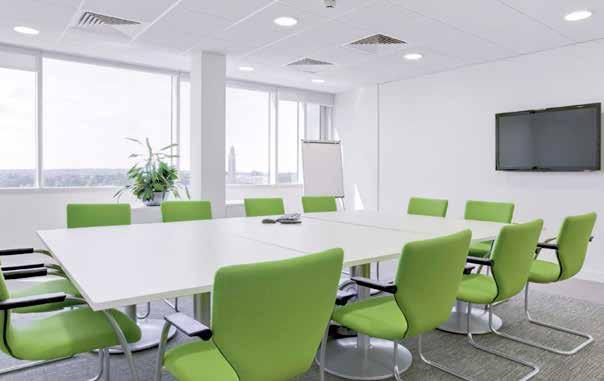

170 Ljuskällor Aura CompoLED Long Life Med snabbmonteringssystemet QuickChange Aura CompoLED Long Life är en ny typ av utbytbar LEDljuskälla som levererar energieffektivt ljus med högt lumenvärde. LED-lampan är inte en retrofit LED-lampa, utan en ny typ av LED-ljuskälla för nya LED-armaturer och lösningar. Aura CompoLED Long Life ger dig alla fördelarna med dagens LEDbelysningsteknik, samtidigt som den säkerställer att du enkelt kan uppgradera din belysningsinstallation utan att du behöver byta ut hela LED-armaturen i takt med att LED-tekniken fortsätter att utvecklas. Aura CompoLED Long Life har bajonettfäste som gör den mycket lätt att byta ut. Du kan utan problem ersätta LED-ljuskällan med en ljuskälla med en annan färgtemperatur, spridningsvinkel eller en mer effektiv framtida version. CompoLED finns i såväl en version med inbyggd reflektor (12 /25 /40 ) som en 120 -version utan reflektor. Aura CompoLED Long Life omfattas av en livslängdsgaranti. Aura CompoLED Long Life för LED-belysningslösningar med lång livslängd. Högt ljusflöde upp till 3000 lm Högt ljusutbyte upp till 138 lm/w (4000 K) Finns i färgtemperaturerna 3000 K eller 4000 K Hög färgåtergivning LED-ljuskällans kretskort skyddas av en förseglad lins Garanterad livslängd på timmar (L70B10) Dimbar Minskar CO2-utsläppen och sänker underhållskostnaderna Användningsområden Kontorslokaler Detaljhandel Allmänna utrymmen, t.ex. receptioner Hotell och restauranger Muséer 168 Ljuskällor Aura CompoLED Long Life

171 Översikt Aura CompoLED Long Life är en utbytbar LED-ljuskälla som har utvecklats av Aura Light med en garanterad livslängd på timmar (L70B10). Aura CompoLED Long Life använder sig av en extern driver för optimal driftsäkerhet och är dimbar ned till 1 %. Aura CompoLED Long Life finns i såväl en version med inbyggd reflektor (12 /25 /40 ) som en 120 -version utan reflektor. Användningsområden Aura CompoLED Long Life har tagits fram för att tillhandahålla mycket energieffektiv belysning i kombination med en tillförlitlig elektrisk konstruktion. Aura CompoLED Long Life är perfekt vid utveckling av LEDarmaturer åt kunder som vill kunna sänka sina energi- och underhållskostnader för en rad olika användningsområden. Den är avsedd för belysning i tillämpningar som kontor, detaljhandel, offentlig miljö, hotell, restauranger osv., beroende på vilken typ av armatur som används. Aura CompoLED Long Life kräver en extern kylfläns i armaturen. Modulens sockel är belagd med ett speciellt termiskt gränsytematerial för att säkerställa att värmen effektivt leds bort från modulen till kylflänsen. Numera är det möjligt att enkelt konstruera nya LEDarmaturer som erbjuder en högre verkningsgrad än armaturer som använder sig av traditionella belysningstekniker, som kompaktlysrör, metallhalogen- eller halogenlampor. LED-driver Aura CompoLED Long Life måste användas tillsammans med en extern LED-driver som ger en konstantström på 350 ma 700 ma. Vilken typ av driver som bör väljas beror på hur mycket ljus som behövs i den aktuella applikationen och på om möjlighet till ljusstyrning är ett krav. Kontakta Aura Light för att få listan över godkända drivers. Aura CompoLED Long Life använder sig av snabbmonteringssystemet Quick- Change för snabbt byte och uppgradering av LED-ljuskällor i armaturer. Märkningen QuickChange betyder att armaturen är modulbaserad och att LED-ljuskällan enkelt kan bytas ut. Sockeln är baserad på G46d-standarden. Den har fyra tryckpunkter för att garantera maximal värmeöverföring från CompoLED-ljuskällan till kylflänsen. Livslängd Den nominella livslängden (dvs. den tidpunkt då 90 % av ljuskällorna fortfarande har minst 70 % av det ursprungliga ljusflödet) för Aura CompoLED är timmar (Ta 25 C). Detta bygger på fortlöpande livslängdsprovning. Long Life-teknik Kretskorten i Aura CompoLED Long Life skyddas av en glaslins som förhindrar att lysdioderna utsätts för kemisk förorening och fukt två av de vanligaste orsakerna till att LED-system slutar fungera. Till Aura CompoLED Long Life används endast Toyoda Gosei/Epistar LED-färg av högsta kvalitet. Fosfortemperaturen och diodtemperaturen ligger långt under de angivna maxgränserna för säkerställande av färgstabilitet och lång livslängd. Teknisk information Aura CompoLED Long Life har en hög verkningsgrad, upp till 138 lm/w vid 4000 K. Ljuskvaliteten är mycket hög med ett färgåtergivningsindex över 90 för 3000 K-versionen och över 80 för 4000 K-versionen. Den kromatiska toleransen är på max 3 SDCM, vilket uppfyller de europeiska normerna för kontorsbelysning. Aura CompoLED Long Life kan för närvarande fås i två färgtemperaturer: 3000 K och 4000 K. Long Life-garanti Aura CompoLED Long Life tillverkas under strikta kvalitetskontroller. Aura Light garanterar den angivna livslängden för Aura CompoLED Long Life-installationerna. Installationerna måste uppfylla de angivna maxtemperaturerna inne i armaturinstallationerna, ha tillräcklig kylning och drivas med en godkänd driver. För mer information om vår Long Life-garanti, gå in på vår hemsida, alternativt kontakta närmaste Aura Lightåterförsäljare. Aura CompoLED Long Life Ljuskällor 169

172 Ljusspridning Aura CompoLED Long Life, 12, 3000 K/4000 K Aura CompoLED Long Life, 40, 3000 K/4000 K Fotometrisk data Aura CompoLED Long Life, 12, 4000 K 25W, 700 ma 19W, 700 ma Aura CompoLED Long Life, 25, 4000 K 25W, 700 ma Aura CompoLED Long Life, 25, 3000 K/4000 K Aura CompoLED Long Life, 120, 3000 K/4000 K 19W, 700 ma Aura CompoLED Long Life, 40, 4000 K 25W, 700 ma 19W, 700 ma Aura CompoLED Long Life, 120, 4000 K 25W, 700 ma 19W, 700 ma Färgtemperatur 3000 K eller 4000 K Färgåtergivningsindex >90 (3000 K), >80 (4000 K) DIMENSIONER AURA COMPOLED LONG LIFE Initial färgåtergivning 3 SDCM Spridningsvinkel 12 /25 /40 /120 Omgivningstemperatur -30 C + 50 C Max TC-temperatur + 80 C Sockel G46d Styrbarhet Fullt dimbar ned till 1 % Brinnläge Maximal matningsspänning Vikt u ma 52 g utan reflektor 140 g med reflektor, versioner med spridningsvinkel (12/25/40) Fotobiologisk säkerhet Aktinisk UV Near-UV Retinal blått ljus (500 lux-metoden) Retinal termisk Infraröd RG 0 RG 0 RG 1 RG 0 RG Ljuskällor Aura CompoLED Long Life

173 Aura CompoLED Long Life Tekniska specifikationer ARTIKEL- NR. TYP FÄRG FÄRG- TEMP. (K) STRÖM- STYRKA EFFEKT (W) LJUSFLÖDE, VARMVIT LED (lm) LJUS- UTBYTE (lm/w) LJUSSTYRKA (cd) ANTAL/ FÖRP. ENERGI- KLASS Aura CompoLED Long Life MODELLER spridningsvinkel, 19 W, spridningsvinkel, 19 W, reflektor, 19 W, reflektor, 19 W, 840, 25 reflektor, 19 W, reflektor, 19 W, reflektor, 19 W, reflektor, 19 W, spridningsvinkel, 25 W, spridningsvinkel, 25 W, reflektor, 25 W, reflektor 25 W, reflektor, 25 W, reflektor, 25 W, reflektor, 25 W, reflektor, 25 W, 840 Varmvit 3000 Vit 4000 Varmvit 3000 Vit 4000 Varmvit 3000 Vit 4000 Varmvit 3000 Vit 4000 Varmvit 3000 Vit 4000 Varmvit 3000 Vit 4000 Varmvit 3000 Vit 4000 Varmvit 3000 Vit 350 ma 9 W ma 13 W ma 19 W ma 9 W ma 13 W ma 19 W ma 9 W ma 13 W ma 19 W ma 9 W ma 13 W ma 19 W ma 9 W ma 13 W ma 19 W ma 9 W ma 13 W ma 19 W ma 9 W ma 13 W ma 19 W ma 9 W ma 13 W ma 19 W ma 12 W ma 17 W ma 25 W ma 12 W ma 17 W ma 25 W ma 12 W ma 17 W ma 25 W ma 12 W ma 17 W ma 25 W ma 12 W ma 17 W ma 25 W ma 12 W ma 17 W ma 25 W ma 12 W ma 17 W ma 25 W ma 12 W ma 17 W ma 25 W A++ Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Aura CompoLED Long Life Ljuskällor 171

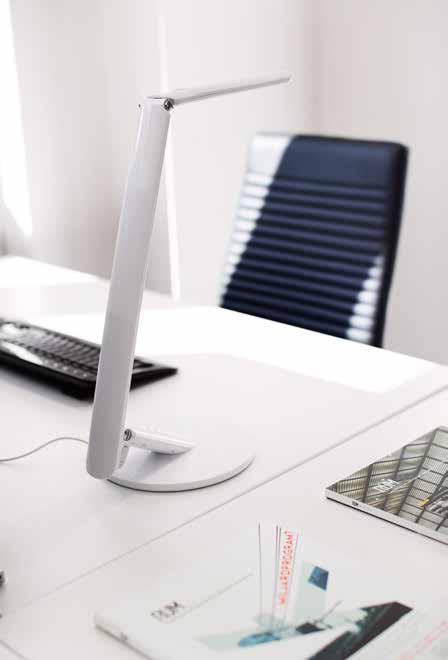

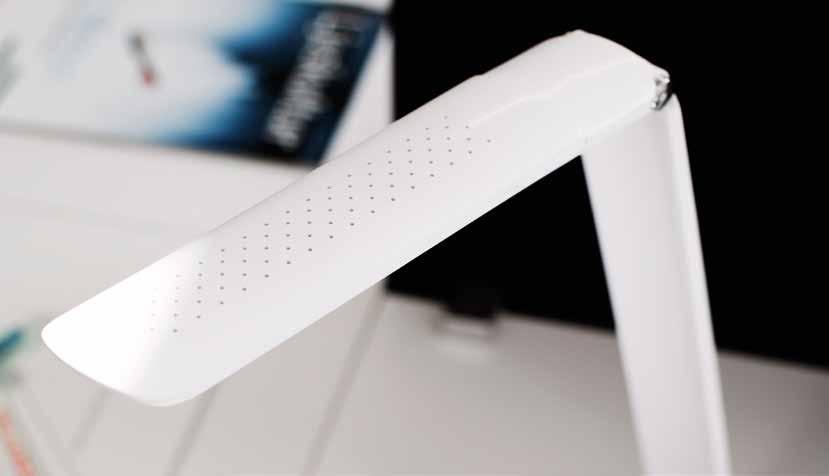

174 SKRIVBORDSLAMPA Sorbus Nyutvecklad och innovativ LED-skrivbordslampa Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Energieffektiv Livslängd timmar Dimbar 5-100% USB-port 10W LED Tillgänglig i vit och svart Med sin moderna design och många funktioner är denna skrivbordslampa ett utmärkt val som extra belysning på kontorsplatser. Skrivbordslampan är dimbar och har en livslängd på timmar. Armaturen har smarta funktioner som USBport för till exempel telefon och Ipad och den har en minnesfunktion för den senast genomförda inställningen. Touch display med 6 st symboler med förinställda scenarier. IP20 LED 172 Ljuskällor Sorbus

175 IDEALISK FÖR: Kontor och skolor. MATERIAL: ABS-material av hög kvalitet. MONTERING OCH ANSLUTNING: Väggadapter. KOMPONENTER: 28 st 5630 LED-chip. TEKNISKA DATA: Systemeffekt 10W. IP20. USB-port för telefon, Ipad, MP3 osv. USB-signal DC 5V, 1000mA. Touch display med dimfunktion. 4 valfria färgtemperaturer (se tabell nedan). Minnesfunktion för senaste inställning. MODELLER TYP Sorbus, LEDskrivbordslampa Sorbus, LEDskrivbordslampa SYSTEM- EFFEKT (W) 10W 10W FÄRG Svart Vit MÅTT (mm) L490xB200xH420 (höjd justerbar) L490xB200xH420 (höjd justerbar) FÄRGTEMP. (K) Luxnivå vid 30 cm avstånd MIN. (LUX) MAX. (LUX) 2700K K K K Alla specifikationer kan komma att ändras. För den senaste versionen av produktbladet, besök Sorbus Ljuskällor 173

176 Kontakt Telefon order-/kundservice: Orderfax: Ordermail: E-handel: Hemsida: KONTAKT

177
