1 Buller - Förekomst, effekter, begrepp, och föreskrifter FTF Bräcke 20 november 2007 Bengt Johansson Enheten för Maskiner och Personlig Skyddsutrustning 1

2 Vilka exponeras för buller? 2

3 Buller i arbetsmiljön - inget nytt problem När man börjar i yrket skadas öronen av det ihärdiga larmet och huvudet kan ta skada så att man med tiden blir döv, om man lever så länge Citat ur avsnittet om kopparsmeder i skriften Om arbetares sjukdomar. Bernadini Ramazzini,

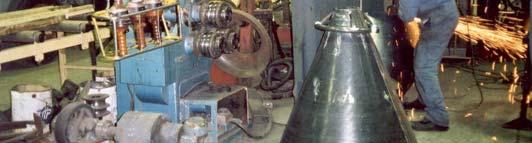

4 Buller - förekomst 4

5 Buller - förekomst Andel sysselsatta som haft besvär till följd av buller Procent av samtliga sysselsatta. 712 Byggnads och anläggningsarbete m.fl. 23 Lärararbete inom universitet, gymnasie och grundskola 721 Gjutare, svetsare, plåtslagare m.fl. 81 Processoperatörsarbete 723 Maskin och motorreparatörer 61 Arbete inom jordbruk, trädgård, skogsbruk och fiske mm. 833 Maskinförare 828 Montörer 821 Maskinoperatörer, metall- och mineralbehandl. 724 Elmont., tele- och elektronikrep. m.fl. 713 Byggnadshantverkare m.fl. Källa: Arbetsorsakade besvär Andel [%] 5

6 Buller - förekomst Andel sysselsatta som haft besvär till följd av buller Procent av samtliga sysselsatta. 331 Förskollärare och fritidspedagoger 5131 Barnskötare m.fl. 233 Grundskollärare 23 Lärararbete inom universitet, gymnasie och grundskola 913 Köks- och restaurangbiträden 82 Maskinoperatörs- och monteringsarbete 512 Storhushålls- och restaurangpersonal 513 Vård och omsorgspersonal m.fl. Källa: Arbetsorsakade besvär Andel [%] 6

7 Buller - förekomst Andel arbetstagare som minst ¼ av tiden utsätts för buller som är så högt att man inte kan samtala i normal samtalston Män Byggnads- och anläggningsarbete m.fl. 72,9 Maskinoperatörs- och monteringsarbete 61,2 Arbete inom jordbruk, trädgård, skogsbruk 56,2 och fiske Metallhantverk, reparatörsarbete m.m. 55,9 Källa: Arbetsmiljön

8 Buller - förekomst Andel arbetstagare som minst ¼ av tiden utsätts för buller som är så högt att man inte kan samtala i normal samtalston Kvinnor Förskollärare och fritidspedagoger 59,0 Process- och maskinoperatörsarbete, 49,5 transportarbete a e m.m. Barnskötare m.fl. 48,9 Grundskollärare 31,9 Arbete utan krav på särskild 31,33 yrkesutbildning Källa: Arbetsmiljön

9 Buller - förekomst Yrken med de högsta relativa frekvenserna av anmälda arbetssjukdomar år

10 Buller - förekomst Yrken med de högsta relativa frekvenserna av anmälda arbetssjukdomar år

11 Exempel på dagliga bullerexponeringsnivåer STENBRYTNING, borrning PLÅTBEARBETNING, mejsling och riktning slipning SNICKERIARBETE, hyvling emballagetillverkning SKOTILLVERKNING, maskinskötare MATERIALHANTERING, plastdetaljer SÅGVERK, kantare justerare TEXTILINDUSTRI, flätare SMIDESARBETE, yxtillverkning GROVPLÅTSLAGARE VERKSTADSARBETE, stansning AUTOMATSVARVNING, operatör YRKESLÄRARE, verkstadsteknik TRYCKERIARBETE, tryckare ÄVENTYRSBAD, personal Daglig bullerexponeringsnivå L EX,8h [db] 11

12 Byggsektorn Exempel på bullerexponering vid olika typer av arbeten Rörläggning Arbetsledning Betonggjutning Plåtslageriarbete Elarbete Rörmokeriarbete Byggnadsarbete allm. Anläggningsarbete Snickeriarbete Golvläggning Betonghåltagning Bilning Ekvivalent A-vägd ljudtrycksnivå L paeq8 [db] 12

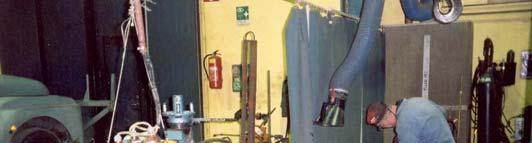

13 Verkstadssektorn Exempel på bullerexponering vid olika typer av arbeten Svetsning, slipning och riktning Slipning Svarvning Stansning Monteringsarbete - skruvoch mutterdragning Borning i stål Fräsning Pressning Daglig bullerexponeringsnivå LEX,8h [db] 13

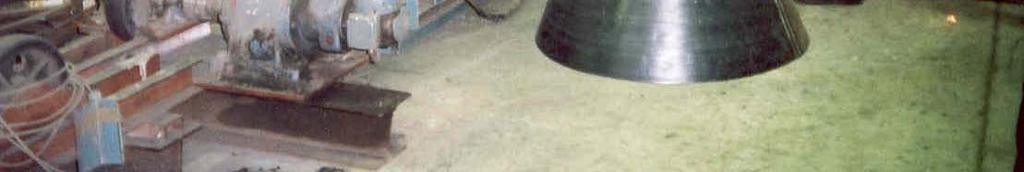

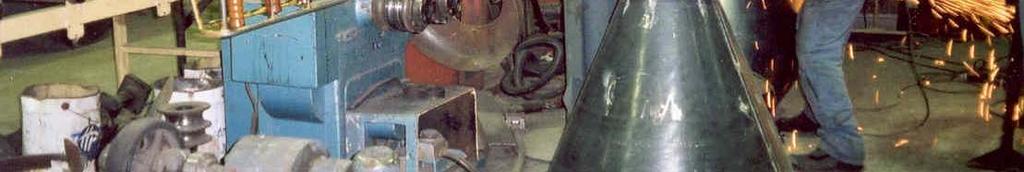

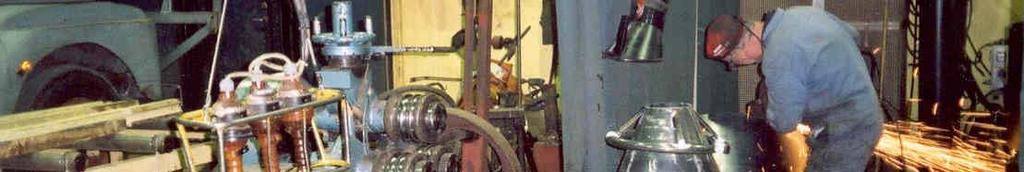

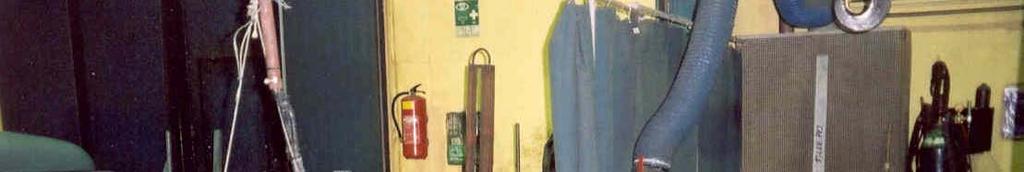

14 Verkstadssektorn Tillverkning av plåtbehållare och tankar (svetsning, slipning, riktning mm.) L EX,8h = 100 [db] L pafmax = 135 [db] L pcpeak = 145 [db] 14

15 Krav ställda vid bullerkampanj 2005 (Tillv. Ind företag) 15

16 Musik - Exempel på nivåer vid enskild övning Trumpet Trombon Piccolaflöjt Xylofon Tuba Piccolatrumpet Vokal Slagverk Horn Starkt Normalstarkt Violin Klarinett Tvärflöjt Tenorsaxofon Orgel Flygel Kontrabas A-vägd ljudtrycksnivå [db] 16

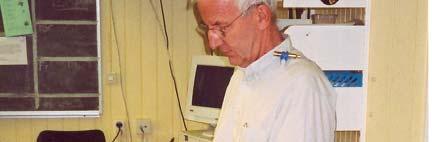

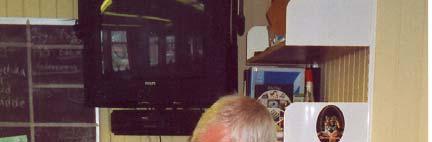

17 Mätning av bullerexponering - skola Inspektör med mikrofon på axeln 17

18 Lärares exponering under hela dagen (n=20) 8 Antal Genomsnittlig ljudnivå under dagen Högsta ljudnivå under dagen Ekvivalent A-vägd ljudtrycksnivå A-vägd ljudtrycksnivå [db] Maximal A-vägd ljudtrycksnivå 18

19 Elevers exponering under hela dagen (n=28) 8 7 Genomsnittlig ljudnivå under dagen 6 Antal 5 4 Högsta ljudnivå under dagen A-vägd ljudtrycksnivå [db] Ekvivalent A-vägd ljudtrycksnivå Maximal A-vägd ljudtrycksnivå 19

20 Exempel på exponering för lärare under en skoldag. Årskurs 5 och 6 med elever beroende på lektion. Lugn klass. History in Anette Olsson Ekvivalent ljudnivå för hela dagen 67 db(a) och för enbart lektioner 63 db(a). db Lektion Rast Lektion Byte av Lektion Matsal/ Lektion historia (SO) matematik klassrum matematik tik personalrum NO Lektion matematik tik Byte av klassrum Högsta ljudnivå per minut Genomsnittlig ljudnivå per minut 40 09:00:00 10:00:00 11:00:00 12:00:00 13:00:00 LAeq LAFMax Cursor: :10:00-08:11:00 LAeq=58,6 db LAFMax=72,1 db LLpk(MaxP)=87,8 db 20

21 Exempel på exponering för en elev under en skoldag. Årskurs 8 med elever. Pratig klass. Ekvivalent ljudnivå för hela dagen = 72 db(a) History in Janne Ahrren och för enbart lektioner 71 db(a). db Lektion Lektion egen Rast Lektion Rast Lektion bild bild läsning matematik (pratig) (pratig) Lunchrast Lektion Rast Lektion imatsalmm mm. läxläsning engelska (pratig) 90 Ihopplockning Ihopplockning allmänt stök Stolslammer 40 09:00:00 10:00:00 11:00:00 12:00:00 13:00:00 14:00:00 LAeq LAFMax Cursor: :16:00-08:17:00 LAeq=66,1 db LAFMax=81,6 db LLpk(MaxP)=108,1 db 21

22 Vilka effekter har buller? 22

23 - Hörselskador Effekter av buller Annan orsak till Hörselnedsättning hörselskada Tinnitus Upplevelse av ljud (toner, brus, knaster mm.) utan att det finns något yttre ljud. Kan även orsakas av andra faktorer än buller. Ljudöverkänslighet (hyperakusis) Ljudförvrängning (distorsion) Dubbelhörande (diplakusis) Buller - Maskering av tal, varningssignaler mm. Hörselskada Stressjukdom Andra stressorer - Störning, trötthet, stress, påverkan på inlärning och minne Fysiologiska reaktioner - ökad hjärtfrekvens, förhöjt blodtryck och utsöndring av stresshormoner. Tinnitus Källa: K M Holgers 23

24 Vad säger de nya bullerföreskrifterna? 24

25 Nya bullerföreskrifter fr.o.m AFS 2005:16 ARBETSMILJÖVERKETS FÖRFATTNINGSSAMLING BULLER AFS 2005:16 Överför direktiv 2003/10/EG till nationell lagstiftning. - gäller för verksamheter där någon kan utsättas för buller i arbetet. (1 ) 25

26 Buller Några begrepp Icke önskvärt ljud. Omfattar både hörselskadligt och störande ljud. Daglig bullerexponeringsnivå L EX,8h Ekvivalent A-vägd ljudtrycksnivå normaliserad till en åttatimmars arbetsdag. Maximal A-vägd ljudtrycksnivå L pafmax Högsta uppmätta A-vägda ljudtrycksnivå bestämd med tidsvägning F (Fast) [db] [db] Impulstoppvärde L pcpeak Maximal C-vägd momentan ljudtrycksnivå mätt med ett instrument t med stigtid tid mindre än 50 μs (Peak) [db] 26

27 Några begrepp Gränsvärde Värde som inte får överskridas. Insatsvärde Värde som innebär krav på insatser om det uppnås eller överskrids. Ototoxiska ämnen Kemiska ämnen som vid inandning eller hudexponering kan skada eller förändra innerörat eller hörselnervens funktion eller struktur och därigenom orsaka akut eller kronisk hörselnedsättning och/eller balansstörning 27

28 Några begrepp ivå [db] Maximal A-vägd ljudtrycksnivå L pafmax [db] (högsta mätvärdet under mätperioden) Ekvivalent A-vägd ljudtrycksnivå L paeq,te [db] (genomsnittligt g värde för hela mätperioden T e ) A-v vägd ljud dtrycksn För att bestämma styrkan hos kortvariga ljudstötar exempelvis skottljud och slagljud mäts Impulstoppvärdet L pcpeak [db] (högsta mätvärdet under mätperioden) Tid [min] 96 db L paeq 28

29 Några begrepp Daglig bullerexponeringsnivå L EX,8h [db] Ekvivalent A-vägd ljudtrycksnivå normaliserad till en åttatimmars arbetsdag. Om arbetsdagens längd avviker från 8 timmar justeras den ekvivalenta A-vägda ljudtrycksnivån för arbetsdagen enligt följande: 4 2 [db] Korrektion Exempel: En arbetstagare arbetar 4 tim om dagen och den ekvivalenta A-vägda ljudtrycksnivån är uppmätt till 87 db. Den dagliga bullerexponeringsnivån blir då 87-3 = 84 db Arbetsdagens längd [tim] 29

30 Exponeringsvärden (3 ) Daglig bullerexponeringsnivå L [db] EX,8h Maximal A-vägd ljudtrycksnivå L pafmax [db] Impulstoppvärde L pcpeak [db] Undre insatsvärden ) Övre insatsvärden ) Exponeringsvärdet skall ej tillämpas vid skjutning eller sprängning g inom försvaret Vid tillämpning av insatsvärdena skall hänsyn inte tas till eventuell användning av hörselskydd - 30

31 Exponeringsvärden Gränsvärden Daglig bullerexponeringsnivå L [db] EX,8h 85 Maximal A-vägd ljudtrycksnivå L pafmax [db] 115 Impulstoppvärde L pcpeak [db] 135 1) 1) Exponeringsvärdet skall ej tillämpas vid skjutning eller sprängning inom försvaret Vid tillämpning av gränsvärdena skall, i de fall arbetstagarna bär hörselskydd, hänsyn tas till dämpningen hos dessa när bullerexponeringen bestäms 31

32 Grunder och begrepp Hur lång tid kan man utsättas för en viss A-vägd ljudtrycksnivå innan man uppnår en daglig bullerexponeringsnivå på 85 db? A-vägd ljudt trycksnivå [db] Exempel: Vid 100 db uppnås en daglig bullerexponeringsnivå på 85 db efter 15 minuter. 8tim 4tim 2tim 1tim 30 min 15 min 75min 7,5 4min 2min 1min 29 s Exponeringstid per 8-timmarspass 32

33 Grunder och begrepp Hur lång tid kan man utsättas för en viss A-vägd ljudtrycksnivå innan man uppnår en daglig bullerexponeringsnivå på 80 db? A-vägd ljud dtrycksnivå [db] Exempel: Vid 92 db uppnås en daglig bullerexponeringsnivå på 80 db efter 30 minuter tim 4 tim 2 tim 1 tim ,5 4 min 2 min 1 min 29 s 15 s min min min Exponeringstid per 8-timmarspass 33

34 Generella krav Planering av arbete (4 ) Arbeten skall planeras, bedrivas och följas upp så att bullerexponeringen minskas genom att bullret elimineras vid källan eller sänks till lägsta möjliga nivå. Hänsyn skall då tas till den tekniska utvecklingen och möjligheterna att begränsa bullret. 34

35 Generella krav Planering av arbete åtgärder: alternativa arbetsmetoder val av lämplig arbetsutrustning åtgärder på maskin eller annan bullerkälla utformning och planering av arbetsplatser information och utbildning om tyst användning av arbetsutrustning tekniska åtgärder för minskning av luft- och stomljud lämpliga underhållsprogram för arbetsutrustningar mm. arbetsorganisatoriska åtgärder 35

36 Generella krav Riskbedömning (5 ) Arbetsgivaren skall undersöka arbetsförhållandena och bedöma riskerna till följd av exponering för buller i arbetet. exponeringens nivå, typ och varaktighet, inklusive impulsbuller insatsvärden och gränsvärden ä effekter på arbetstagare som kan vara särskilt känsliga effekter p.g.a. samverkan mellan buller och ototoxiska ämnen effekter p.g.a. samverkan mellan buller och vibrationer 36

37 Generella krav Riskbedömning bullers maskering av varningssignaler eller andra ljud tillverkarnas information om buller från arbetsutrustningar alternativ utrustning som ger mindre buller exponering för buller utöver arbetstid (inom ramen för verksamheten) information från hörselundersökningar tillgång till hörselskydd med lämpliga dämpningsegenskaper 37

38 Vad är ototoxiska ämnen? Ototoxiska ämnen Kemiska ämnen som vid inandning eller hudexponering kan skada eller förändra innerörats eller hörselnervens funktion eller struktur och därigenom orsaka akut eller kronisk k hörselnedsättning och/eller balansstörning. Vilka ämnen kan vara ototoxiska? Receptfria läkemedel (t.ex. sailicylater) Receptbelagda läkemedel (t.ex. neomycin) Vissa kemikalier 38

39 Vad vet vi om ototoxiska ämnens påverkan på hörseln? Hörselnerv och hörselceller påverkas av ämnena via blodomloppet. Ämnena kan ge hörselnedsättning oberoende av bullerexponering. Samtidig exponering för buller och ototoxiska ämnen kan ge ökad skaderisk. Indikationer finns på att skada kan uppkomma även om respektive exponering ligger under tillåtna exponeringsnivåer. Exponeringströsklar för olika ämnens ototoxiska effekt är i allmänhet inte kända. 39

40 Vilka kemikalier kan vara ototoxiska? Arsenik Bekämpningsmedel med organiska fosforföreningar Bly och blyföreningar Cyanid Etylbensen Jetbränsle Kemiska vapen (nervgifter) Koldisulfid Kolmonooxid Kvicksilver och kvicksilver- föreningar Mangan n-hexan Organiskt tenn Paraquat (ämne i ogräsmedel) Perkloretylen Styren Toluen Trikloretylen Xylen Vissa lösningsmedels- blandningar OBS! Ej fullständig lista Högprioriterade ototoxiska ämnen (NIOSH) 40

41 I vilka verksamheter är det vanligt att buller och ototoxiska ämnen förekommer samtidigt? Målning Tryckeriverksamhet Båttillverkning Möbeltillverkning Tillverkning av metall-, läder- och petroleumprodukter p Tankning av flygplan Byggnadsarbete Brandkårsarbete Skjutning inom försvaret 41

42 Hur kan arbetstagarna skyddas i verksamheter där både buller och ototoxiska ämnen förekommer? Minskning av den allmänna exponeringen för ototoxiska ämnen. Användning av personlig skyddsutrustning för att minska exponeringen för ototoxiska ämnen även om den ligger under de hygieniska gränsvärdena. Användning av hörselskydd även om exponeringen ligger under de övre insatsvärdena. Hörselundersökning även om bullerexponeringen ligger under de övre insatsvärdena. Insamling av information om arbetstagarnas exponering för ototoxiska t ämnen. 42

43 Generella krav Riskbedömning - bestämning av exponering (6 ) För att klarlägga om exponeringsvärdena i 3 uppnås eller överskrids skall bullerexponeringen bestämmas och mätningar utföras i den omfattning som behövs. Detta skall planeras och med lämpliga intervall genomföras av sakkunnig person. Krav på metoder och utrustning Hänsyn till mätosäkerhet 43

44 Åtgärder Generella krav Åtgärder skall anpassas till arbetstagare som kan vara särskilt känsliga för buller (11 ) Arbetstagarnas medverkan (15 ) Arbetstagarna skall få möjlighet att medverka i de frågor som omfattas av dessa föreskrifter och, i synnerhet riskbedömning och identifiering av åtgärder åtgärder för att minska bullerexponeringen val av hörselskydd 44

45 Krav relaterade till exponeringsvärden Undre insatsvärden: Daglig bullerexponeringsnivå L EX,8h Impulstoppvärde L pcpeak 80 [db] 135 [db] Information och utbildning (14 ) Risker med bullerexponering Åtgärder Gräns- och insatsvärden Riskbedömning och mätningar Användning av hörselskydd Tecken på hörselskador Rätt till hörselundersökningar Säkra arbetsrutiner Hörselskydd (12 ) Tillgång till hörselskydd Hörselundersökning (16 ) Hörselundersökning skall erbjudas om riskbedömning och mätningar visar att det finns risk för hörselskada. 45

46 Krav relaterade till exponeringsvärden Övre insatsvärden: Daglig bullerexponeringsnivå L EX,8h Maximal A-vägd ljudtrycksnivå L pafmax Impulstoppvärde L pcpeak 85 [db] 115 [db] 135 [db] Åtgärder/Handlingsplan (8 ) Angivna åtgärder skall beaktas särskilt. Skyltning, avgränsning och begränsat tillträde (10 ) Hörselskydd (12 ) Hörselskydd skall användas. Hörselundersökning (16-18 ) Hörselundersökning skall erbjudas. Arbetsgivaren skall ta del av resultaten. Eventuell revidering av riskbedömning och åtgärder. mm. 46

47 Krav relaterade till exponeringsvärden Gränsvärden (hänsyn tas till dämpning hos ev. hörselskydd) Daglig bullerexponeringsnivå L EX,8h Maximal A-vägd ljudtrycksnivå L pafmax Impulstoppvärde L pcpeak 85 [db] 115 [db] 135 [db] Gränsvärdena får inte överskridas om detta ändå sker skall arbetsgivaren: (13 ) vidta omedelbara åtgärder för att minska exponeringen utreda orsakerna till att gränsvärdena överskridits vidta sådana åtgärder att gränsvärdena inte överskrids i fortsättningen 47

48 Krav vid insats- och gränsvärden Fall 1: inga hörselskydd L EX,8h > 85 db Ej tillåtet - omedelbara åtgärder Användning av hörselskydd Information och utbildning Åtgärder/handlingsplan Skyltning, begränsat tillträde Hörselundersökning Hörselskydd Bullerdämpning Arbetsrotation mm. Fall 2: hörselskydd L EX,8h 85 db L EX,8h 85 db L EX,8h > 85 db Information och utbildning Åtgärder/handlingsplan Skyltning, begränsat tillträde Hörselundersökning Ej tillåtet omedelbara åtgärder 48

49 Val av hörselskydd Exempel på hörselskyddsdämpning enligt bruksanvisning Frekvens Medelvärde Standardavvikelse Förväntad skyddseffekt [db] ,7 5,4 20,3 26,0 4,1 21,9 26,7 H = 28 db M = 24 db L = 23 db 4,4 22,3 26,8 5,9 21,0 28,4 5,6 22,9 32,8 4,2 28,6 34,9 5,6 29,2 SNR = 27 db Standardiserade metoder för beräkning av nivån innanför hörselskydden: Oktavbandsmetoden HML-metoden SNR-metoden 36,8 6,2 30,6 49

50 Val av hörselskydd Oktavbandsmetoden Frekvens L pa = 10log f = 8000 f = ,1( Lp, okt + A okt APV okt ) L pa Ljudtrycksnivå per oktavband L p,okt A-vägning A okt -26,2-16,1-8,6-3,2 0 +1,2 +1,0-1,1 = A-vägd ljudtrycksnivå L pa,okt 53,8 67,9 77,4 84, , ,9 - Förväntad skyddseffekt APV okt 20,3 21,9 22,3 21,0 22,9 28,6 29,2 30,6 = A-vägd ljudtrycksnivå innanför 33, ,1 63,8 74,1 70,6 68,8 64,3 skydden L pa,okt 0,1 x L pa,okt 3,35 4,60 5,51 6,38 7,41 7,06 6,88 6,43 L pa = 10 log ( , , , , , , , ,43 ) = 77 db 50

51 HML-metoden Val av hörselskydd 1) Bestäm L pc L pa för bullret 2) Beräkna predikterad ljudnivåminskning (PNR) enligt följande: PNR PNR H M = M ( L pc L pa 2) db för L pc L pa 2 db 4 M L = M ( L pc L pa 2) db för L pc L pa > 2 db 8 3) Bestäm nivån innanför skydden L pa = L pa -PNR 51

52 Val av hörselskydd H M L PNR [db ] L pa = 104 db; L pc = 103 db L pa = = 77 db p L pc - L pa [db] 52

53 Val av hörselskydd HML-kontroll A-vägd ljudtrycksnivå under hörselskyddet [db] H, M och L värden [db] H M L För låg dämpning Ekvivalent A-vägd ljudtrycksnivå [db] 53

54 Val av hörselskydd Typer av hörselskydd Hörselkåpor - Med bygel - Hjälmmonterade Öronproppar - Förformade - Formbara (av användaren) - Formgjutna (individuellt anpassade) - Med bygel Specialtyper - Nivåberoende (elektroniska) - Aktiva (Motljud - Elektroniska) - Med inbyggda kommunikationssystem (t.ex. radio) - Hjälmar 54

55 Hörselskydd 35,0 30,0 seffekt [db] Förv väntad skydd 25,0 20,0 15,0 10,0 5,0 0,0 100% 99% 90% 50% Andel tid som skydden används [%] Hörselskydd med 30 db dämpning Hörselskydd med 20 db dämpning Hörselskydd med 10 db dämpning 55

56 Hörselskydd Några viktiga punkter vid användning av hörselskydd Skydden ska vara anpassade till aktuell bullersituation Skydden ska väljas ut omsorgsfullt för bästa komfort och kommunikationsmöjligheter t Skydden ska bäras hela tiden vid arbete i buller Skydden ska täta ordentligt t (se upp med glasögonskalmar, l långt hår, andningsskydd mm.) Hörselskydd åldras och behöver underhållas för att behålla skyddseffekten. 56

57 Allmänna råd Utökat bakgrundsmaterial beträffande störande buller Exponeringsvärden för lågfrekvent buller Justering och komplettering av vägledande d värden Referens till standarder och andra myndigheters regler 57

58 Allmänna råd Exponeringsvärden för lågfrekvent ljud Vid stora krav på stadigvarande koncentration 75 Ek vivalent lj udtrycksn nivå [db] , Mittfrekvens tersband 58

59 Allmänna råd Förhållanden för talkommunikation A-vägd ljudtrycksnivå [db] Förhållanden för talkommunikation Samtal med hög röst kan nätt och jämt föras på 1 m avstånd för personer med fullgod hörsel. Genomsnittliga krav på fungerande talkommunikation med normal röststyrka på näravstånd från talaren. Som ovan men på 5 10 m avstånd Genomsnittliga krav på säker taluppfattbarhet på nära håll också för hörselskadade och äldre lyssnare samt vid kommunikation på språk som inte är lyssnarens modersmål. Som ovan men på 5 10 m avstånd 59

60 Allmänna råd Exponeringsvärden för olika arbetsförhållanden (till 4 ) Arbetsförhållanden Stora krav på stadigvarande koncentration och på säker taluppfattbarhet Stora krav på stadigvarande koncentration eller behov av att kunna föra samtal obesvärat Betydelsefullt att kunna samtala eller stadigvarande krav på precision, snabbhet eller uppmärksamhet. Verksamhet där bullrande maskiner och utrustning används. Exempel på aktiviteter Undervisning Kontorsarbete Patientsamtal Sammanträden Processkontroll Manuell montering Servering Praktiskt arbete med maskiner, Jord- och skogsbruk, Bygg o anl. Ekvivalent A-vägd ljudtrycksnivå [db] 35* 40* 55* 75 60

61 Exempel på ärenden 61

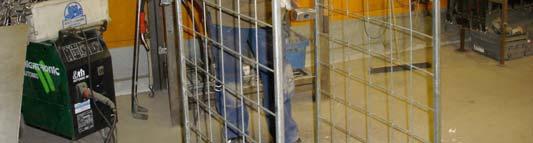

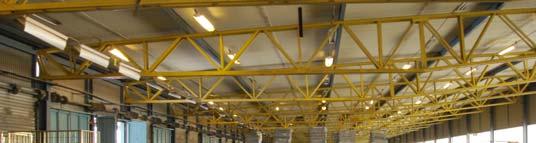

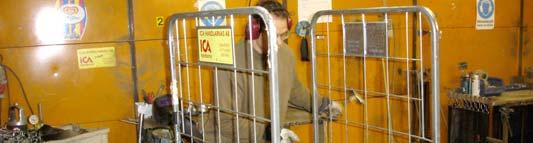

62 Reparation av varuburar L EX,8h = 91 db L pafmax = 120 db L pcpeak = 139 db 62

63 Riktning av varuburar - frekvensanalys db :33:57-12:35: S3A , , A C LLeq LLFMax Cursor: (A) Leq=96,1 db LFMax=111,7 db LFMin=62,3 db Hz 63

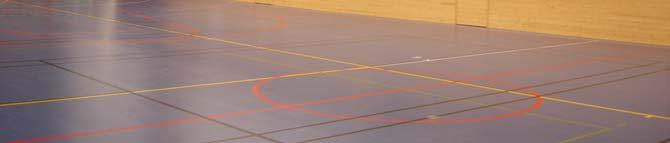

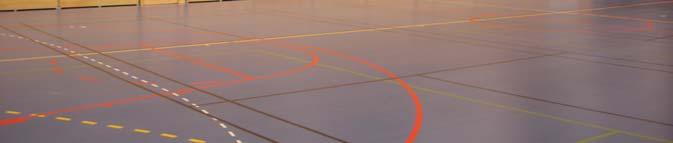

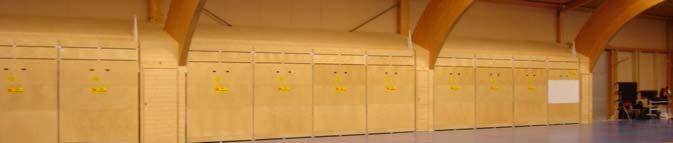

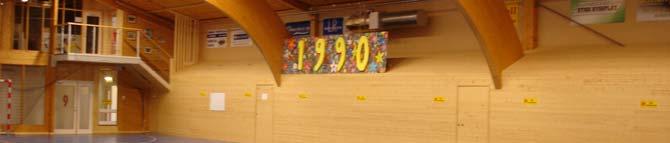

64 Idrottshall m 3 Långsida med förråd Långsida med utfällbara läktare 64

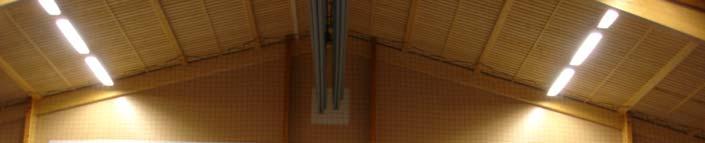

65 Kortsida med plåtvägg Kortsida med glasvägg 65

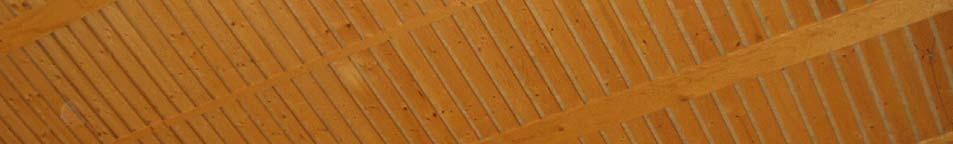

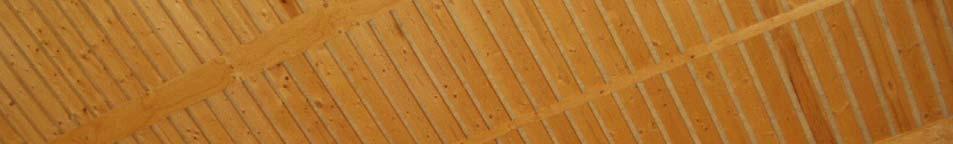

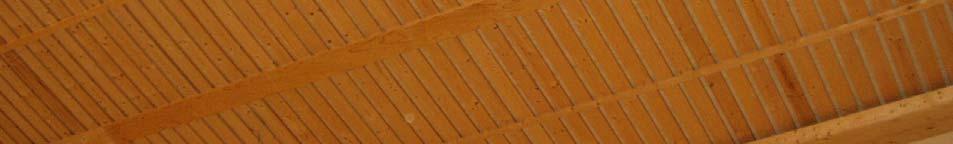

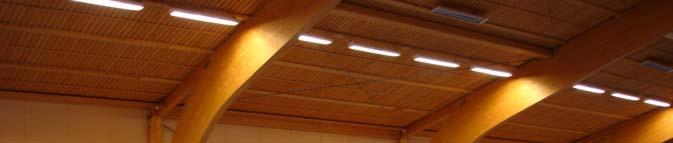

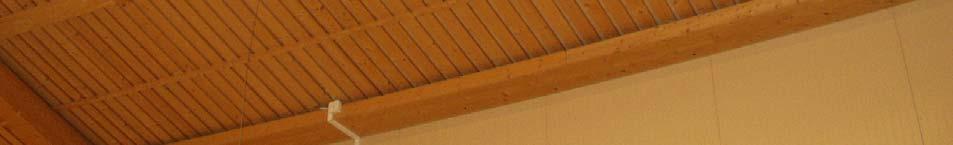

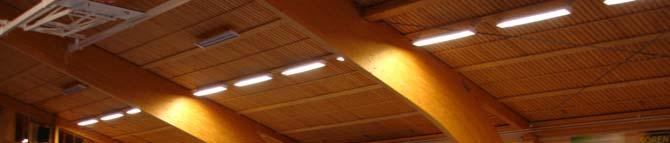

66 Innertak med träpanel och bakomliggande mineralull 66

67 Efterklangstid 4 3,5 3 Efterklangstid [s] 2,5 2 1,5 1 0, Mittfrekvens oktavband [Hz] Hel lokal Hel lokal - läktare utfällda Delad lokal 67

68 1 Exempel på impulssvar 0,8 0,6 0,4 Relativt ljud dtryck 0,2 0-0,2-0,4-0,6-0, ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 Tid [s] 68

69 Ljudtrycksnivå beräknad från impulssvar 5 db Ljud dtrycksnivå [db] Integrationstid 1 ms Integrationstid 100 ms 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 Tid [s] 69

70 Idrottshall Grästorp Ungefärliga värden på lämplig efterklangstid vid 500 Hz för olika typer av lokaler och olika storlekar. A = Kontors eller bostadsrum, B = TV- och filmstudios C = Lärosalar, hörsalar, biografer, D = Musikstudios, E= kyrkor. (Från ref. 3) 70

71 Några jämförelser 40 4,0 3,5 3,0 Efterkla angstid [s] 2,5 2,0 1,5 1,0 0,5 0, Mittfrekvens oktavband [Hz] Grästorpshallen volym m3 Volym > 7000 m3 Volym m3 Volym m3 Volym m3 Volym m3 Volym > m3 71

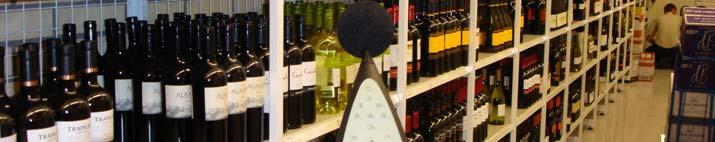

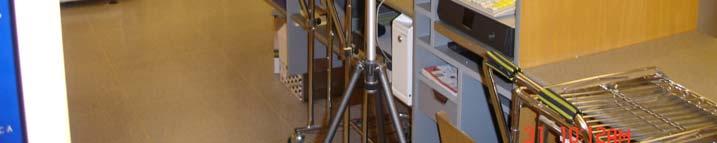

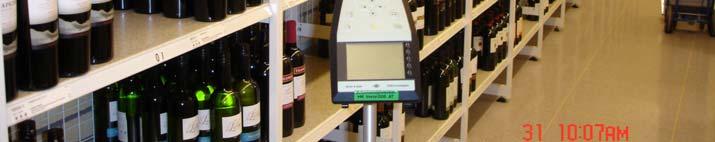

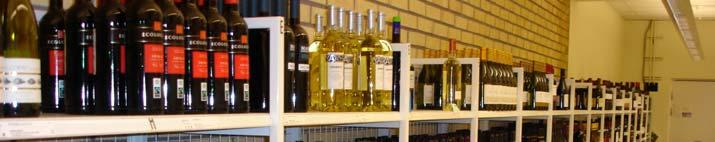

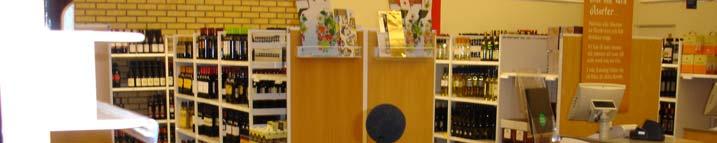

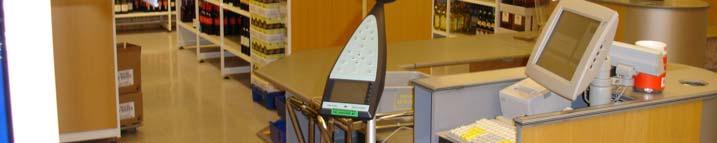

72 Lågfrekvent buller i butik 72

73 Mätningar i butik med fläkt på halvfart udtrycksniv vå [db] Lj Mätpunkt 1 Mätpunkt 2 Mätpunkt 3 Mätpunkt 4 Referensvärden , , Mittfrekvens tersband [Hz]

74 Mätningar i butik med fläkt på helfart Lj judtrycksni ivå [db] , , Mittfrekvens tersband [Hz] Mätpunkt 1 Mätpunkt 2 Mätpunkt 3 Mätpunkt 4 Mätpunkt 9 Mätpunkt 10 Referensvärden
