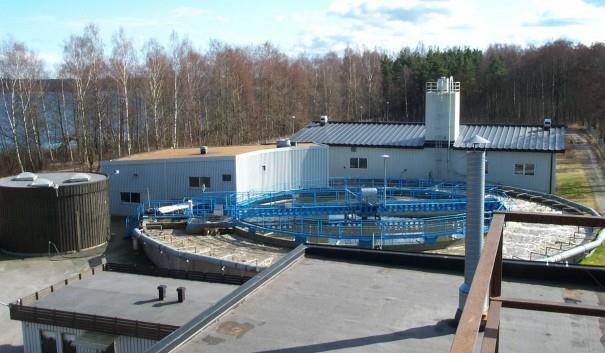

Bild 1 Bilden tagen från :

Transkript

1 Drift och underhållsprogrammet årskurs 3 Självständigt arbete Bullerexponering Bullermätning av Hultsfreds/Virserums reningsverk Bild 1 Bilden tagen från : Andreas Nelson Elias Kristmansson Handledare: Jonas Hagström Examinator: Stefan Adolfsson Omfattning: 15Hp Kurskod: 2SJ52E

2

3 Linne universitetet Sjo fartsho gskolan i Kalmar Utbildningsprogram: Drift och underhållsteknik Arbetets omfattning: Självständigt arbete om 15hp Titel: Bullerexponering Författare: Andreas Nelson, Elias Kristmansson Handledare: Jonas Hagström Sammanfattning Syftet med detta arbete är att utreda bullernivå och åtgärder för två olika reningsverk inom ÖSK. I detta arbete har Hultsfred och Virserum undersökts, för att kontrollera om anläggningarna följer arbetsmiljöverkets krav. Detta kommer göras genom mätningar, beräkningar och litteraturstudie. Resultatet av dessa undersökningar blev denna rapport, här kommer man kunna läsa om vilka bullernivåer som uppmättes samt vilka krav dessa anläggningar måste följa. Bilder och grafer kommer att användas för att ge läsaren en uppfattning om vad det är man tittar på och hur bullernivåerna förhåller sig till varandra. Resultatet av detta arbete blev att alla rummen är godkända utifrån frågeställningen men vissa rum kräver åtgärder om man vistats längre stunder i dem. Nyckelord: Bullernivå Reningsverk Bullerexponering Insatsvärde

4

5 Fo rord Denna uppsats är en kandidatuppsats som är skriven på Linneuniversitetets Faculty of Science and Engineering, Kalmar Marinetime Academy under perioden hösten 2016 och våren Rapporten handlar om bullermätning på ÖSK. ÖSK har ett flertal anläggningar inom VA och har givit oss möjligheten att utföra bullermätningar på deras reningsverk i Hultsfred och Virserum. Vi vill rikta ett stort tack till David Nelson och Lars Lundgren, som har hjälpt oss med den informationen vi presenterar i uppsatsen, samt Jonas Hagström och Andreas Åsenholm, som har hjälpt till med struktur och utrustning. Dessa personer är som följer Jonas Hagström - En handledare som har varit väldigt hands on som tagit sig tid för kontinuerliga möten och hjälpt oss med planering, struktur och rapportskrivning David Nelson, Lars Lundgren Arbetsledare och avdelningschef. Information, dokumentation kartor och allmänna underlag samt tillgång till anläggningen. Andreas Åsenholm - Genomgång av diverse förordningar, lagar, regler, samt briefing och kalibrering av mätinstrumenten.

6

7 Definitioner och fo rkortningar Insatsvärde Innebär att arbetsgivaren måste ta till åtgärder som anges i bullerföreskrifterna om man når eller överskrider värdet. Gränsvärde Innebär att värdet inte får överskridas. Daglig bullerexponeringsnivå LEX,8h Genomsnittliga buller som arbetstagaren utsätts för under en åtta timmars arbetsdag. Mäts i A-filter i mätinstrumentet. A-Filter Är ett filter som är anpassat till människans öra. Det ger stor dämpning av ljudet vid låga frekvenser och liten dämpning vid höga frekvenser. Buller Icke önskvärt ljud, omfattar både hörselskadligt och störande ljud. ÖSK Östra Smålands Kommunalteknikförbund. Bullernivå Nivån på det icke önskvärda ljudet. Exponeringstid Tiden en person utsätts för buller under en aktivitet. Medelnivå Genomsnittlig bullernivå i lokalen.

8 INNEHÅLL 1 INTRODUKTION BAKGRUND Hultsfred Sjukrum Gallerfilter, nederplan Gallerfilter, övreplan Tvätthall Elcentral, övreplan Elcentral, nedreplan Pump- källare Centrifugrum Containerhall Slamförtjockare Polymerrum Omklädningsrum innan verkstad/centrifugrum Verkstad Inkommande pumpstation Gamla omklädningsrummet Blåsmaskiner Kemsteg Kemsteg, pumpkällare Laboratorium Kök Kontrollrum Översikt Hultsfred Virserum Centrifug, källare Polymerrum Kontrollrum Verkstad Omklädningsrum Kök Centrifug... 10

9 2.2.8 Korridor (hall) Blåsmaskiner Elcentral, kemsteg Containerrum Bio/kemsteg Pumprum Slamförtjockare Översikt Virserum FRÅGESTÄLLNINGAR OCH SYFTE Bullermätning Hultsfred Bullermätning Virserum Åtgärder Hultsfred Virserum Avgränsningar FÖRESKRIFTER OCH FÖRORDNINGAR AFS 2005: AFS 2009: SS-EN och SS-EN Europaparlamentets direktiv 2003/10/EG Akustik - bestämning av bullerexponering i arbetsmiljön (ISO 9612:2009)17 5 METOD Litteraturstudie Intervju Observation Bullermätning Beräkningsmetod RESULTAT Bullermätning Hultsfred Sjukstuga Gallerfilter, nederplan Gallerfilter,övreplan Tvätthall Elcentral, övreplan... 24

10 6.1.6 Elcentral, nedreplan Pump källare Centrifugrum Containerhall Slamförtjockare Polymerrum Omklädningsrum, innan verkstad/ centrifugrum Verkstad Inkommande pumpstation Gamla omklädningsrummet Blåsmaskiner Kemsteg Kemsteg, pumpkällare Laboratorium Kök Kontrollrum Bullermätning Virserum Centrifug, källare Polymerrum Kontrollrum Verkstad Omklädningsrum Kök Centrifug Korridor(hall) Blåsmaskiner Elcentral kemsteg Containerrum Bio/kemsteg Pumprum Slamförtjockare Åtgärder Hultsfred Virserum... 55

11 7 RESULTATDISKUSSION Bullermätning Hultsfred Bullermätning Virserum Åtgärder Hultsfred Virserum REFERENSER...58 REFERENSER BILDFÖRTECKNING BILAGOR BILAGA 1 Mall beställning/utförande BILAGA 2 UTRÄKNINGAR LpAeq,k, Hultsfred BILAGA 3 UTRÄKNINGAR LpAeq,k, Virserum Bilaga 4 Arbetsmiljöverket bullerkalkylator Lex,8h... 70

12 1 INTRODUKTION Reningsverken i Hultsfred och Virserum har maskiner som alstrar buller, allt från pumpar, kompressorer, omrörare samt centrifug. Vid förfrågan angående examensarbete på ÖSK så har ÖSK gett oss i uppdrag att göra bullermätning på reningsverken i Hultsfred och Virserum. Vi har befunnit oss på reningsverken för att utföra bullermätningar på flertalet olika platser i deras lokaler genom att använda oss utav en bullermätare. Mätningarna kommer ske när anläggningen är i full drift för att uppnå ett resultat som tangerar verkligheten så när som är möjligt. Målet med arbetet är att se om lokalerna uppfyller dem föreskrifter som finns angående buller samt åtgärder för buller. Vi kommer även att lämna förslag om vilka lokaler som uppfyller kraven. Vi kommer i största möjliga utsträckning jobba mot arbetsmiljöverket eftersom att det är dem krav som ställs. Föreskrifterna lyder under: Buller (AFS 2005:16) AFS 2009:2 Bullermätaren skall uppfylla kraven enligt SS-EN och SS-EN Akustik Bestämning av bullerexponering i arbetsmiljön Teknisk metod (ISO 9612:2009) Europaparlamentets och rådets direktiv 2003/10/EG 1

13 2 BAKGRUND Bullermätning har utförts på Hultsfreds reningsverk och Virserums reningsverk för att se om anläggningarna uppfyller direktiven och förskrifterna som finns angående buller. Anläggningarna ligger tre mil ifrån varandra och ingen tidigare bullermätning har utförts, då det inte finns något krav på att företag måste utföra bullermätning såvida ingen klagar. Bullermätning har utförts vid byggnationen av reningsverken för att se ifall bullernivån är godkänd för närliggande hushåll. 2.1 Hultsfred Hultsfreds reningsverk är den största anläggningen inom ÖSK. Här har det utförts bullermätning i alla lokaler. Det förekommer flera ljudkällor i vissa lokaler och detta har tagits i åtanke vid mätningen Sjukrum Här finns nivåmätare som kollar nivå i Hulingen, frekvensomriktare och material som säkringar m.m Gallerfilter, nederplan Här går allt det grövre materialet som fastar i gallerfiltret in i containrar. Bild 3Hultsfred Gallerfilter nederplan Foto: Bild 2 Hultsfred Gallerfilter nederplan Foto: Andreas Nelson Andreas Nelson 2

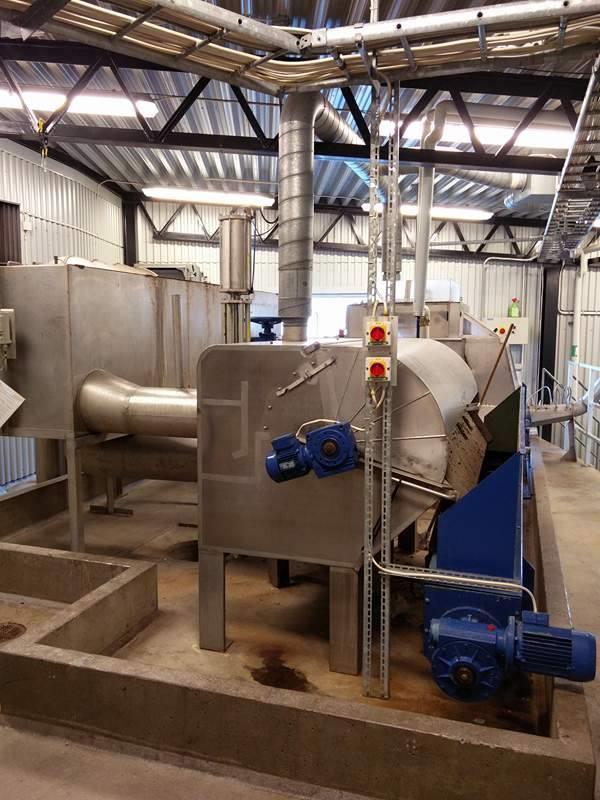

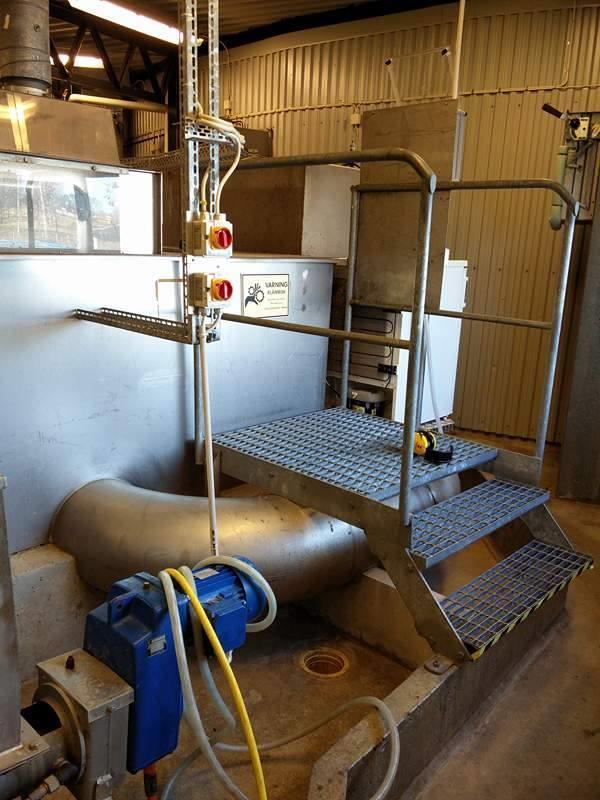

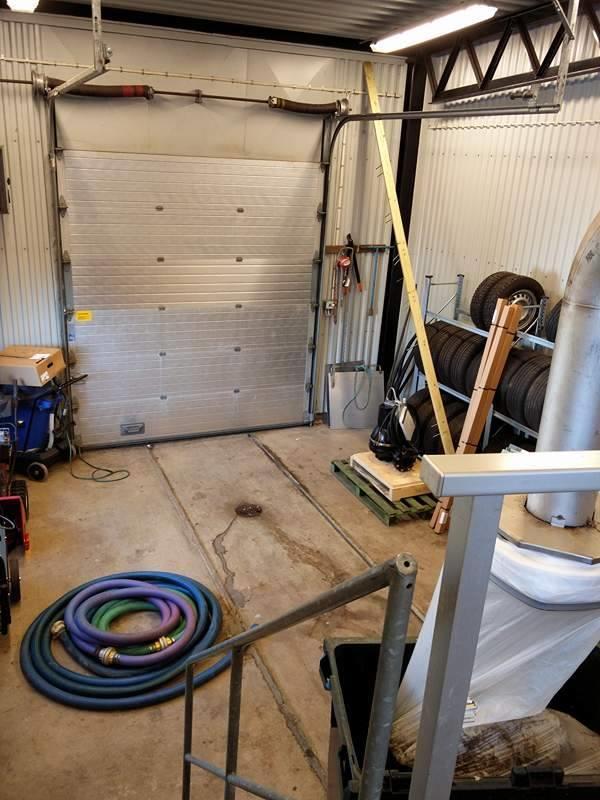

14 2.1.3 Gallerfilter, övreplan Gallerfilter för filtrering av grovt material, sitter växlar för matarskruvar och ph-mätare. Bild 4Hultsfred Gallerfilter nederplan Foto: Andreas Nelson Bild 5 Hultsfred Gallerfilter, överplan Foto: Andreas Nelson Tvätthall Finns inte mycket som alstrar ljud här, ljudnivån blir högre när man slår igång vattnet. 3

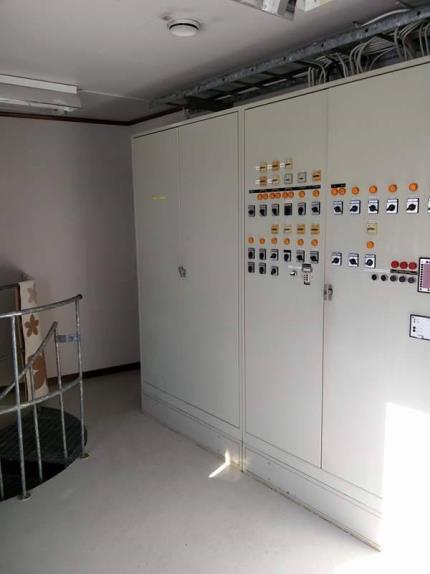

15 2.1.5 Elcentral, övreplan Styrskåpet för gallerfilter, returpumpar samt mätare för bakteriefloran. Bild 6Hultsfred Elcentral, överplan Foto: Andreas Nelson Elcentral, nedreplan Rummet har material för underhåll. Bild 7Hultsfred Elcentral, nedreplan Foto: Andreas Nelson 4

16 2.1.7 Pump- källare I källaren sitter två pumpar som under drift körs vid olika tillfällen. Bild 8Hultsfred Pump-källare Foto: Andreas Nelson Centrifugrum Här finns centrifugen som separerar vätska från slammet. Bild 9Hultsfred Centrifugrum Foto: Andreas Nelson 5

17 2.1.9 Containerhall Här finns två containrar som fylls upp av centrifugen. Här finns tre växlar som alstrar ljud samt närliggande centrifugrum Slamförtjockare Här packas slammet, finns även en omrörare i toppen av slamförtjockaren Polymerrum Två bassänger för polymerblandning med tillhörande pumpar och två pumpar för slam intill centrifug Omklädningsrum innan verkstad/centrifugrum Möjlighet för ombyte samt tvätta sig Verkstad Här finns det mesta i verktygsväg, samt torktumlare och tvättmaskin Inkommande pumpstation Tre dränkbara pumpar samt ett styrskåp för att styra pumparna och kolla flöde Gamla omklädningsrummet Sitter i anslutning till el centralen övreplan, möjlighet för ombytte och dusch Blåsmaskiner Två blåsmaskiner för syresättning av biosteget Kemsteg Sista steget i processen, här tillförs ekoflock-90, sista partiklarna lämnar vattnet. Här finns 4 omrörare samt slamskrapor och styrskåp. 6

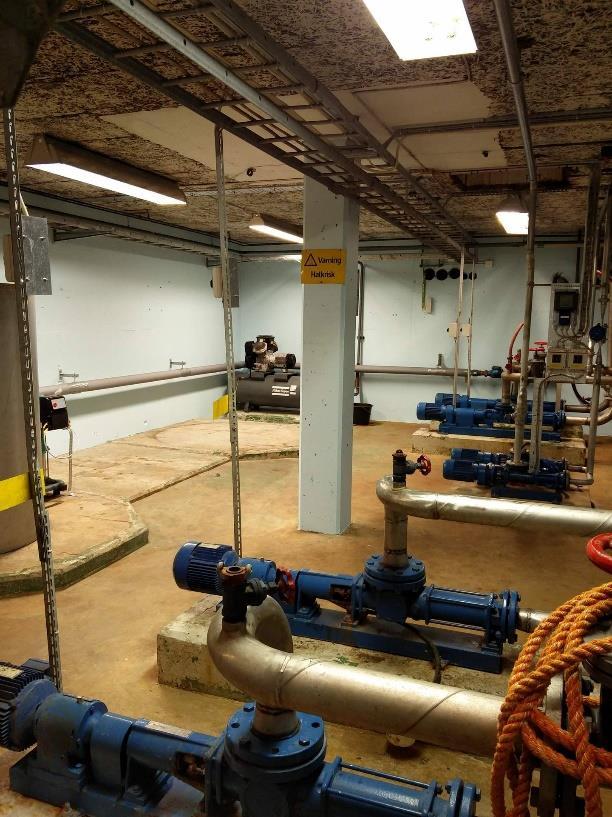

18 Kemsteg, pumpkällare Två pumpar i anslutning till kemsteget. Bild 10Hultsfred Kemsteg, pumpkällare Foto: Andreas Nelson Laboratorium Här tas prover på slammet och driftjournaler Kök Utrustat kök med vitvaror Kontrollrum Kontrollrummet har processbilder på alla ÖSK s anläggningar, finns ett styrskåp och ligger i anslutning till köket. 7

19 Översikt Hultsfred Bild 11 Hultsfred översiktsbild på lokaler: Ritning gjord av Elias Kristmansson, Andreas Nelson 8

20 2.2 Virserum En mindre anläggning jämfört med Hultsfred. Största skillnaden mellan Hultsfred och Virserum är planlösningen. Virserums biologiska steg och kemiska steg ligger i samma rum Centrifug, källare Pumpar för polymer och slam. Bild 12Virserum Centrifug, källare Foto: Andreas Nelson Polymerrum Två polymerbassänger med tillhörande blandare Kontrollrum Här finns process bild på Virserum och dator för styrning av processen Verkstad Verktyg och utrustning för underhåll av anläggningen Omklädningsrum Möjlighet för ombyte och dusch Kök Utrustat kök med vitvaror 9

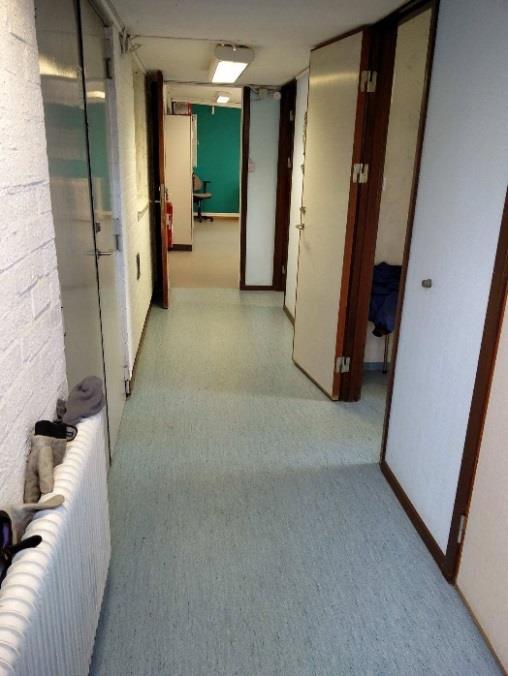

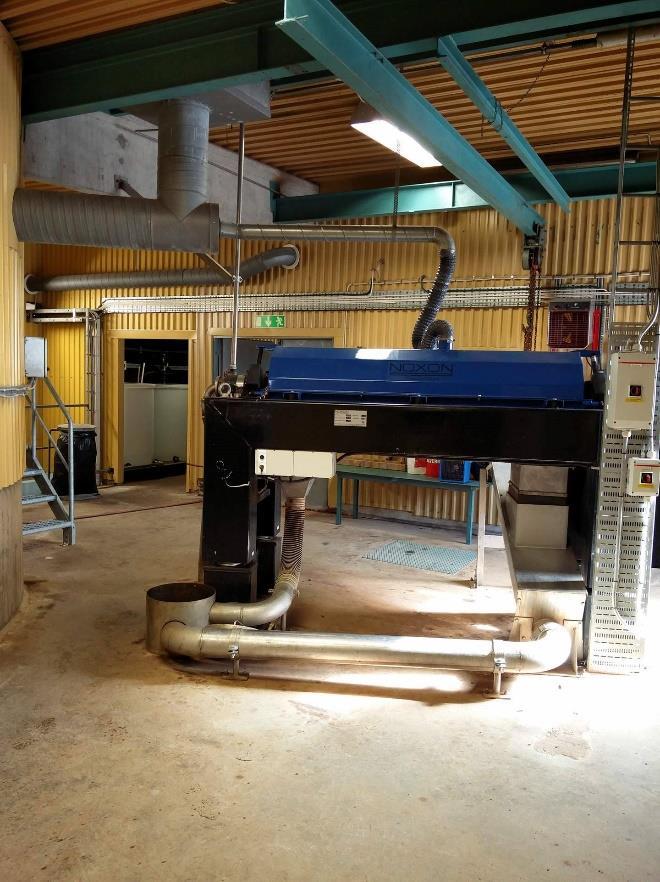

21 2.2.7 Centrifug Rummet består av en centrifug med närliggande polymerrum, slamförtjockare och containerrum. Bild 13 Virserum Centrifug Foto: Andreas Nelson Korridor (hall) Huvudingången på Virserums reningsverk, börjar med en korridor som leder till verkstad, toa, kök och kontrollrum. Bild 14 Virserum Hall Foto: Andreas Nelson 10

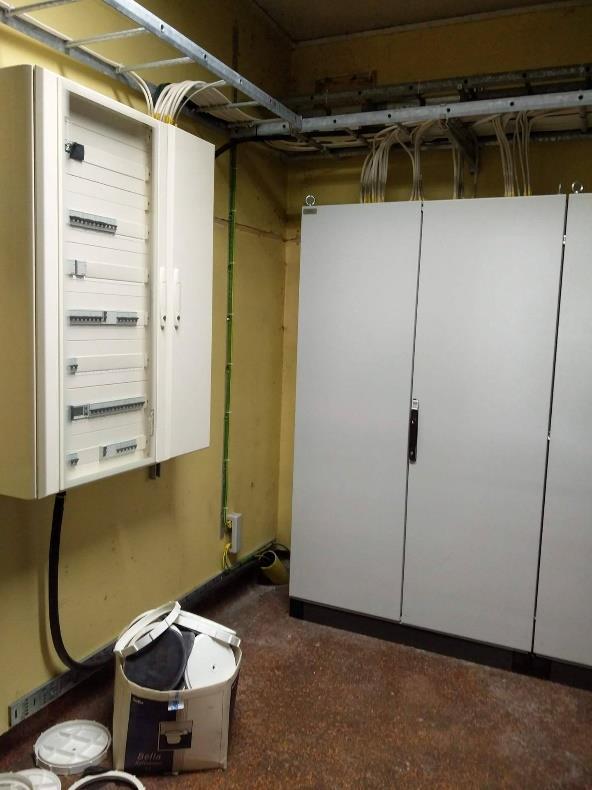

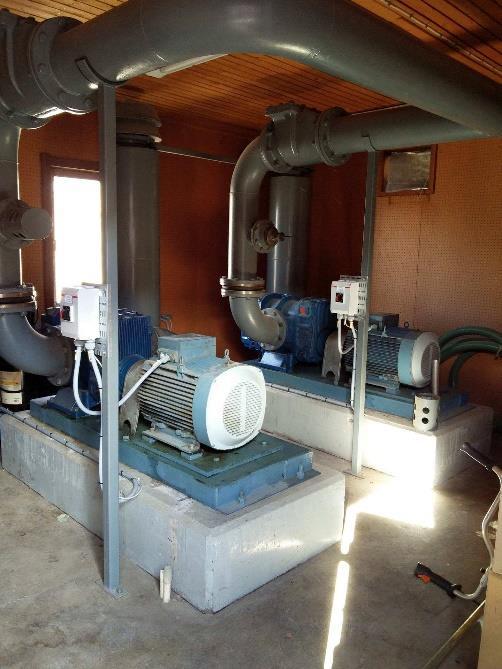

22 2.2.9 Blåsmaskiner Blåsmaskinerna befinner sig i en egen byggnad. Gamla maskiner som alstrar mycket buller. Bild 15 Virserum blåsmaskiner Foto: Andreas Nelson Elcentral, kemsteg Säkringar och reläskåp för reningsverket. Bild 16 Virserum Elcentral, Kemsteg Foto: Andreas Nelson 11

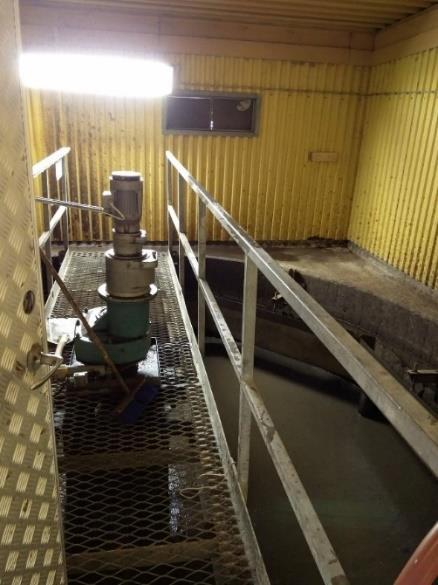

23 Containerrum Innehåller två växlar med en container för avhämtning av slam från centrifug Bio/kemsteg Här behandlas slammet i dem två delar bio/kemsteg. Båda delarna delar samma byggnad och markplan. Här finns slamskrapor samt omrörare Pumprum Fyra stycken pumpar, ligger i anslutning till kontrollrum. Bild 17 Virserum Pumprum Foto: Andreas Nelson Slamförtjockare Här packas slammet, en omrörare ser till att slammet får en bra fördelning vid packningen. Bild 18 Virserum Slamförtjockare Foto: Andreas Nelson 12

24 Översikt Virserum Bild 19 Virserum översiktsbild på lokaler: Ritning gjord av Elias Kristmansson, Andreas Nelson 13

25 3 FRÅGESTÄLLNINGAR OCH SYFTE Bullermätning har genomförts i samtliga lokaler i Hultsfred samt Virserum. 3.1 Bullermätning Hultsfred Vilken är den genomsnittliga bullernivån i samtliga lokaler? Vad är det dagliga bullerexponeringen man utsetts för i varje enskild lokal? 3.2 Bullermätning Virserum Vilken är den genomsnittliga bullernivån i samtliga lokaler? Vad är det dagliga bullerexponeringen man utsetts för i varje enskild lokal? 3.3 Åtgärder Vilka åtgärder skulle behöva vidtas om bullernivån är för hög? Hultsfred Finns det åtgärder som måste vidtas gällande lokaler i Hultsfred? Virserum Finns det åtgärder som måste vidtas gällande lokaler i Virserum? 3.4 Avgränsningar Rapporten är avgränsad till Hultsfreds reningsverk och Virserums reningsverk. Inga bullerkartor kommer finnas i rapporten, endast bullermätningar och resultat för bullernivå samt åtgärder. 14

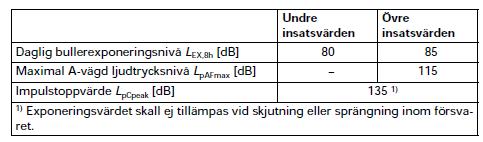

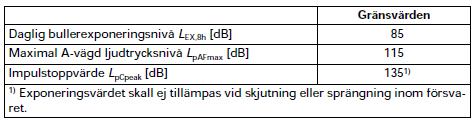

26 4 FÖRESKRIFTER OCH FÖRORDNINGAR 4.1 AFS 2005:16 Exponeringsvärden 3 I dessa föreskrifter gäller nedanstående insats- och gränsvärden för buller avseende hörselskaderisk. Vid tillämpning av insatsvärdena skall hänsyn inte tas till eventuell användning av hörselskydd. Vid tillämpning av gränsvärdena skall, i de fall arbetstagarna bär hörselskydd, hänsyn tas till dämpningen hos dessa när bullerexponeringen bestäms. Planering av arbete 4 Arbeten skall planeras, bedrivas och följas upp så att bullerexponeringen minskas genom att bullret elimineras vid källan eller sänks till lägsta möjliga nivå. Hänsyn skall då tas till den tekniska utvecklingen och möjligheterna att begränsa bullret. Följande åtgärder skall uppmärksammas särskilt: a) alternativa arbetsmetoder som ger minskad exponering för buller, b) val av lämplig arbetsutrustning som ger så lågt buller som möjligt med tanke på det arbete som skall utföras, medräknat sådan arbetsutrustning som omfattas av bestämmelser som syftar till eller medför att bullerexponeringen minskar, 15

27 c) bullerbegränsande åtgärder på maskin eller annan bullerkälla, Åtgärder 8 Om bullerexponeringen är lika med eller överstiger något av de övre insatsvärdena i 3 skall orsaken utredas och åtgärder vidtas för att minska exponeringen. Hörselskydd 12 Om de risker som uppstår vid bullerexponering inte kan förebyggas med andra medel, skall ändamålsenliga hörselskydd som passar berörda arbetstagare ställas till deras förfogande och användas av dem enligt följande: Om bullerexponeringen är lika med eller överstiger något av de undre insatsvärdena i 3 skall arbetstagaren få tillgång till hörselskydd. Om bullerexponeringen är lika med eller överstiger något av de övre insatsvärdena i 3 skall hörselskydd användas. Gränsvärden 13 Bullerexponeringen får inte överskrida något av gränsvärdena i 3. Om detta ändå sker skall arbetsgivaren: vidta omedelbara åtgärder för att minska exponeringen så att den ligger under gränsvärdena, utreda orsakerna till att gränsvärdena överskridits, och vidta (ARBETSMILJÖVERKET, 2016) 4.2 AFS 2009:2 32 Arbetsplatser, arbetslokaler och personalutrymmen ska vara lämpligt utformade och inredda med hänsyn till deras ändamål, ljudegenskaper och förekommande bullerkällor. De ska planeras, disponeras och isoleras mot omgivningen så att bullerexponeringen reduceras till lägsta praktiskt möjliga nivå och så få som möjligt utsätts för buller. 33 Installationer ska vara utförda och underhållas så att de alstrar och överför så lite buller som är praktiskt möjligt till arbetsplatser, arbetslokaler och personalutrymmen. 34 Vid ingångarna till lokaler, utrymmen eller andra platser där det finns risk för hörselskada, ska det finnas en väl synlig påbudsskylt med symbolen för Hörselskydd måste användas. (ARBETSMILJÖVERKET, 2016) 16

28 4.3 SS-EN och SS-EN Dem krav som bullermätaren måste uppfylla enligt Företagshälsovårdens riktlinjer. (Nyhaga, 2016) 4.4 Europaparlamentets direktiv 2003/10/EG Icke-Bindande handbok för god praxis avseende tillämpning av Europarlamentets och rådets direktiv 2003/10/EG om minimikrav för arbetstagares hälsa och säkerhet vid exponering för risker som har samband med fysikaliska agens (buller) i arbetet. (EUROPAPARLAMENTETS OCH RÅDETS DIREKTIV 2003/10/EG, 2013) 4.5 Akustik - bestämning av bullerexponering i arbetsmiljön (ISO 9612:2009) Denna internationella standard specificerar en teknisk metod för att mäta arbetstagarnas exponering för buller i en arbetsmiljö och beräkning av bullerexponeringsnivån. Denna internationella standard behandlar A-vägda nivåer. Mätningen kräver observation och analys av bullerexponeringsförhållanden, så att kvaliteten på mätningarna kan kontrolleras. (ISO, 2009) 17

29 5 METOD För att utföra detta projekt så har flera olika metoder använts för att fastställa fakta, samt att hitta relevant information och trovärdiga källor. Följande metoder har använts: 5.1 Litteraturstudie Litteraturstudie för detta arbete kommer innefatta föreskrifter och krav angående bullernivåer och åtgärder. I forskningssammanhang avses litteratur i stort sett allt tryckt material: böcker, artiklar, rapporter, uppsatser, essäer mm. Eftersom att det finns så pass mycket material om buller på nätet, på både engelska och svenska så kommer vi få en bra överblick på vad som är mest relevant för just denna studie. Litteraturstudier föregås vanligen av en litteratursökning vilket innebär att vi kommer använda oss av bibliotekets resurser samt internet som källor. Den allra största delen av materialet som kommer användas är från arbetsmiljöverket och företagshälsovården, vilket innebär att allt material skall vara opartiskt och vetenskapligt. 5.2 Intervju Ett samtal med arbetsledare David Nelson, för att få reda på de genomsnitts tid som man tillbringar i varje lokal under en arbetsdag. Arbetsdagarna skiljer sig mycket och arbetsuppgifterna tar ibland längre eller kortare tid beroende på om fel uppstår och detta påverkar tiden du tillbringar i lokalerna. Tiderna vi kom fram till återfinns i bilaga 3, tiderna är svåra att förlita sig på men är ett ungefärligt genomsnitt. 5.3 Observation Under mätning av lokalerna så antecknades ljudkällor och att maskinerna var i drift under mätning. Bilder togs med hjälp av mobil av fabrikatet ONE A2003 för att lättare memorera lokalerna under rapportskrivningen. 18

30 5.4 Bullermätning Bullermätningen har gjorts med fabrikatet Quest electronics modell 215 sound level meter. Mätningarna gjordes enligt företagshälsans riktlinjegrupp 5/2016. Mätningarna gjordes tre gånger för varje enskilt rum för att minska mätosäkerheten. Bullermätaren har innan påbörjad mätning blivit kalibrerad och är godkänd för mätning. Enligt arbetsmiljöverket skall föreskrifter om buller (AFS 2005:16) ta hänsyn till följande faktorer som kan bidra till försämrat mätresultat: Osäkerhet vid val av mättider. Osäkerhet vid bestämning av aktiviteternas längd. Variationer i arbetet och driftsförhållanden. Genom diskussioner med arbetsledare så har rimliga tider för olika aktiviteter tagits fram och ligger i grund för beräkningen för daglig bullerexponering i varje enskilt rum. 5.5 Beräkningsmetod Vi började med att räkna ut den totala ekvivalenta ljudtrycksnivån för aktiviteterna uppmät i db(a). För att få ut LpAeq,k så använder vi oss av formeln: (Nyhaga, 2016) När vi fick ut värdet LpAeq,k, så sattes detta in i arbetsmiljöverkets kalkylator på webben, denna kalkylator använder sig av formeln: (Nyhaga, 2016) Värdet blir det genomsnittliga bullret som arbetstagaren utsätts för under en åtta timmars arbetsdag. Dessa uträkningar gjorde vi för varje rum för att se ifall undre eller övregränsvärde överstigits. Se bilaga 2,3 och 4 för beräkningar. 19

31 6 RESULTAT Utifrån beräkningar och mätvärden så har uträkningar gjorts för att fastställa bullerexponeringen i varje enskilt rum. 6.1 Bullermätning Hultsfred I detta kapitel kommer Hultsfreds alla rum redovisas i ordning, i redovisningen kommer antal mätpunkter, bullernivå, exponeringstid, medelnivå och den dagliga exponeringen redovisas. Nedanför kan man se hur medelnivån skiljer sig över anläggningen och även hur den dagliga exponeringen ser ut LpAeq,k (Medelvärde) Insatsvärde(åtgärder krävs) LEX,8h (Tidsbaserad exponeringsnivå) Sjukstuga Detta är ett litet rum fast med en relativt hög bullernivå, och en antagen exponerings snittstid på 2 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 67, , ,5 Mätresultat Hultsfred sjukrum 20

32 Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 66.53db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=42.2 db (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd Gallerfilter, nederplan Rummet ligger i anslutning till gallerfiltret utan skiljevägg, detta ger upphov till en hög bullernivå och en antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar tre mätpunkter i rummet och mätpunkternas bullernivå. Mätresultat 68, , , Hultsfred Gallerfilter, underplan Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 3 ( )] = 67.69db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=51.9 db (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 21

33 6.1.3 Gallerfilter,övreplan I detta rum finns själva gallerfiltret och tillhörande transportskruv, detta ger upphov till en hög bullernivå och en antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar nio mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Hultsfred Gallerfilter, överplan Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 9 ( )] = 71.60db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=55.9dB (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 22

34 6.1.4 Tvätthall Rummet har en antagen exponeringstid på 60 minuter. Mätresultatet nedanför visar tre mätpunkter i rummet och mätpunkternas bullernivå. Mätresultat Hultsfred Tvätthall Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 3 ( )] = 58.00db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=49dB (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 23

35 6.1.5 Elcentral, övreplan Här finns inget speciellt och rummet har en antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar tre mätpunkter i rummet och mätpunkternas bullernivå. Mätresultat 52, ,8 51,6 51,4 51, ,8 50,6 50, Hultsfred Elcentral, överplan Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 51.53db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=35.9dB (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 24

36 6.1.6 Elcentral, nedreplan Rummet har en antagen exponeringstid på 3 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 41, ,8 40,6 40,4 40, ,8 39,6 39,4 Mätresultat Hultsfred Elcentral, underplan Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 40.53db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=18,0dB (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 25

37 6.1.7 Pump källare Rummet har en antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar fyra mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Hultsfred Pumprum, källare Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 49,47db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=53,9dB (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 26

38 6.1.8 Centrifugrum Detta är anläggningens bullrigaste rum och antagen exponeringstid på 60 minuter. Mätresultatet nedanför visar åtta mätpunkter i rummet och mätpunkternas bullernivå. 85, , , , , ,5 Mätresultat Hultsfred Centrifugrum Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 8 ( )] = 83.23db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=74dB (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd för exponeringstiden 60minuter. 27

39 6.1.9 Containerhall I detta rum spenderar man inga längre stunder och har en antagen exponeringstid på 10 minuter. Mätresultatet nedanför visar sex mätpunkter i rummet och mätpunkternas bullernivå. 73, , , , , ,5 Mätresultat Hultsfred Avlastningshall Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 6 ( )] = 71.30db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=54.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 28

40 Slamförtjockare I detta rum spenderar man inga längre stunder och har en antagen exponeringstid på 10 minuter. Mätresultatet nedanför visar fyra mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Slamförtjockare Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 4 ( )] = 69.31db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=52.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 29

41 Polymerrum I detta rum spenderar man inga längre stunder och har en antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar fyra mätpunkter i rummet och mätpunkternas bullernivå Hultsfred Polymerrum Hultsfred Polymerrum Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 6 ( )] = 67.44db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=51.9 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 30

42 Omklädningsrum, innan verkstad/ centrifugrum I detta rum spenderar man inga längre stunder och har en antagen exponeringstid på 5 minuter. Mätresultatet nedanför visar tre mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Hultsfred omklädningsrum Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 3 ( )] = 54.56db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=34.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 31

43 Verkstad Rummets har en antagen exponeringstid på 25 minuter. Mätresultatet nedanför visar fem mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Hultsfred Verkstad Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 5 ( )] = 56.44db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=39.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 32

44 Inkommande pumpstation Rummet har en antagen exponeringstid på 25 minuter. Mätresultatet nedanför visar tre mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Hultsfred Inkommande pumpstaion Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 3 ( )] = 70.00db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=57.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 33

45 Gamla omklädningsrummet Rummet har en antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 52, ,8 51,6 51,4 51, ,8 50,6 50,4 Mätresultat Hultsfred Omklädningsrum, gamla Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 51.53db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=35.9 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 34

46 Blåsmaskiner Ett av anläggningens mest bullriga rum och har en antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar sex mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Blåsmaskiner Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 6 ( )] = 67.44db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=51.9 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 35

47 Kemsteg Anläggningens absolut största lokal och har en antagen exponeringstid på 20 minuter. Mätresultatet nedanför visar nitton mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Hultsfred Kemsteg Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 6 ( )] = 74.38db(A) 10lg [ 1 7 ( )] = 71.80db(A) 10lg [ 1 6 ( )] = 71.90db(A) (71,90+71,80+74,38) /3= 72.8db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=58.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 36

48 Kemsteg, pumpkällare Rummet har en antagen exponeringstid på 5 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 74, ,8 73,6 73,4 73, ,8 72,6 72,4 Mätresultat Hultsfred Kemsteg, pumpkällare Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 73.53db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=53.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 37

49 Laboratorium Rummet har en antagen exponeringstid på 50 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 41, ,8 40,6 40,4 40, ,8 39,6 39,4 Mätresultat labratorium Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 40.53db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=30.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 38

50 Kök Rummet har en antagen exponeringstid på 70 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Hultsfred Kontrollrum Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 4 ( )] = 40db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=34 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 39

51 Kontrollrum Rummet har en antagen exponeringstid på 120 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 41, ,8 40,6 40,4 40, ,8 39,6 39,4 Mätresultat labratorium Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 40.53db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=30.2 dba (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 40

52 6.2 Bullermätning Virserum I detta kapitel kommer Virserums alla rum redovisas i ordning, i redovisningen kommer antal mätpunkter, bullernivå, exponeringstid, medelnivå och den dagliga exponeringen redovisas. Nedanför kan man se hur medelnivån skiljer sig över anläggningen och även hur den dagliga exponeringen ser ut LpAeq,k (Medelvärde) Insatsvärde(åtgärder krävs) LEX,8h (Tidsbaserad exponeringsnivå) Centrifug, källare Antagen exponeringstid på 13 minuter. Mätresultatet nedanför visar tre mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Viserum Källare Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 3 ( )] = 78.3db(A) 41

53 Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=62,3dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd Polymerrum Antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar en mätpunkt i rummet och mätpunkternas bullernivå. Mätresultat Viserum Polymer Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 1 ( )] = 83db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=67,9dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 42

54 6.2.3 Kontrollrum Antagen exponeringstid på 120 minuter. Mätresultatet nedanför visar fyra mätpunkter i rummet och mätpunkternas bullernivå. 36, , Mätresultat 35 34, Viserum Kontrollrum 33, Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 4 ( )] = 34.5db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=28dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 43

55 6.2.4 Verkstad Antagen exponeringstid på 10 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 36, ,8 35,6 35,4 35, ,8 34,6 34,4 Mätresultat Viserum Verkstad Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 35db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=18,2dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 44

56 6.2.5 Omklädningsrum Antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 38, ,8 37,6 37,4 37, ,8 36,6 36,4 Mätresultat Viserum Omklädningsrum Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( ) = 37.51db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=21,9dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 45

57 6.2.6 Kök Antagen exponeringstid på 20 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 37, ,8 36,6 36,4 36, ,8 35,6 35,4 Mätresultat Viserum Kök Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 36.5db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=22,2dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 46

58 6.2.7 Centrifug Antagen exponeringstid på 60 minuter. Mätresultatet nedanför visar åtta mätpunkter i rummet och mätpunkternas bullernivå. 37, ,8 36,6 36,4 36, ,8 35,6 35,4 Mätresultat Viserum Kök Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 8 ( )] = 88.2db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=79,0dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 47

59 6.2.8 Korridor(hall) Antagen exponeringstid på 3 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 48 Mätresultat Viserum Hall Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 44.71db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=22,0dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 48

60 6.2.9 Blåsmaskiner Antagen exponeringstid på 5 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå Mätresultat Viserum Blåsmaskiner Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 4 ( )] = 88.5db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=68,2dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 49

61 Elcentral kemsteg Antagen exponeringstid på 5 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 72, ,8 71,6 71,4 71, ,8 70,6 70,4 Mätresultat Viserum Elcentral Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 51db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=31,2dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 50

62 Containerrum Antagen exponeringstid på 10 minuter. Mätresultatet nedanför visar två mätpunkter i rummet och mätpunkternas bullernivå. 72, ,8 71,6 71,4 71, ,8 70,6 70,4 Mätresultat Viserum Container rum Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 71.5db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=54,2dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 51

63 Bio/kemsteg Antagen exponeringstid på 15 minuter. Mätresultatet nedanför visar elva mätpunkter i rummet och mätpunkternas bullernivå Viserum Bio/Kemsteg Viserum Bio/Kemsteg Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 11 ( )] = 67.2db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=51,9dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 52

64 Pumprum Antagen exponeringstid på 10 minuter. Mätresultatet nedanför visar elva mätpunkter i rummet och mätpunkternas bullernivå. 66, , , , , ,5 Mätresultat Viserum Rumprum Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 2 ( )] = 64.7db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=47,2dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 53

65 Slamförtjockare Antagen exponeringstid på 10 minuter. Mätresultatet nedanför visar en mätpunkt i rummet och mätpunkternas bullernivå Mätresultat Viserum Sedimentering Medelvärdet från dessa punkter beräknas sedan: 10lg [ 1 1 ( )] = 75db(A) Utifrån medelvärdet i rummet och genomsnittstiden så görs nästa beräkning med hjälp av Lex,8h från Arbetsmiljöverkets egna beräkningsverktyg, detta ger oss den dagliga exponeringen: Resultat Lex,8h=58,2dBA (daglig bullerexponeringsnivå) Insatsvärde=80 db Detta innebär att rummet är godkänt utan åtgärd. 6.3 Åtgärder Mätning och beräkning av dem värden framtagna från reningsverken visar att det finns sammanlagt 4st lokaler som kräver insatser enligt AFS:2005:16. 54

66 6.3.1 Hultsfred Hultsfreds centrifugrum kräver enligt AFS 2005:16 en insats om du befinner dig i rummet längre än framtagen genomsnittlig tid, i detta fall 1 timme. Lokalen har skyltning för hörselkåpor som uppfyller kravet från AFS: Virserum Virserums reningsverk har tre stycken lokaler som överstiger insatsvärdet och kräver åtgärder om den genomsnittliga tiden i rummet blir längre. Lokalerna: Polymerrum Centrifugrum Blåsmaskinshallen Alla lokaler har skyltning för hörselkåpor som lagen kräver. 55

67 7 RESULTATDISKUSSION Båda reningsverken uppfyller dem krav som finns angående åtgärder för buller. Beräkningarna visar att inga hörselkåpor behövs om man håller sig inom exponeringstiden för den specifika lokalen. 7.1 Bullermätning Hultsfred Lokalerna i Hultsfred är godkända utan några åtgärder och insatser så länge man håller sig inom dem ramar av exponeringstid som blivit fram framdiskuterade. Skulle man tillbringa längre tid så krävs hörselskydd i centrifugrummet, alla andra rum är godkända för 8timmar. Hultsfredsreningsverk centrifugrum kräver hörselskydd om vistelsen i rummet är längre än 4timmar. Lokalerna som inte uppfyller 8timmar har redan skyltning för krav av hörselskydd. 7.2 Bullermätning Virserum Virserums lokaler är godkända för att vistas i utan åtgärder för dem framtagna tider som reflekterar hur lång tid man genomsnittligt spenderar i lokalerna under drift. Skulle man tillbringa längre tid i lokalerna så krävs hörselskydd, dock har lokalerna har redan skyltning för krav av hörselskydd. 7.3 Åtgärder Det Finns fyra stycken lokaler som överstiger insatsvärdet, detta innebär att man måste göra åtgärder i form av bullerreducering Hultsfred Centrifugrummet är svårt att bullerreducera eftersom tillgång till spolning/optimering/provtagning och service måste kunna utföras. I nuläget är det skyltat för hörselkåpor och hörselkåpor finns tillgängliga på dörren. 56

68 7.3.2 Virserum I Virserums reningsverk finns tre lokaler som överstiger 80dBA Lokalerna: Polymerrum Centrifugrum Blåsmaskinshallen Polymerrum: Detta rum är anknutet till centrifugrummet och är ej försedd med dörr, och därför ökar bullernivån väsentligt ifrån centrifugen. Det man skulle kunna göra för att minska bullernivån är att installera en dörr för polymerrummet så att det finns möjlighet att stänga ute buller. Centrifugrum: Samma gäller här som för Hultsfreds centrifugrum, finns ingen möjlighet för att bygga in centrifugen i enskiltrum. Hörselkåpor får bli den sista utvägen och detta används just nu. Blåsmaskinshallen: Här spenderar man inte några längre stunder. Tyvärr är utrymmet begränsat och gör det svårt för att reducera bullernivån genom inbyggnation av maskinerna. Det skulle gå att byta ut kompressorerna mot nya som alstrar mindre buller men detta är inte ekonomiskt försvarbart, hörselkåpor får bli sista utvägen om man ska spendera mer tid i detta rum. 57

69 8 REFERENSER Referenser ARBETSMILJÖVERKET. (den ). Hämtat från ARBETSMILJÖVERKET. (den ). Hämtat från Arbetsmiljöverket: ARBETSMILJÖVERKET. (den ). Hämtat från Arbetsmiljöverket: inspektioner/publikationer/foreskrifter/arbetsplatsens-utformning-afs foreskrifter/ EUROPAPARLAMENTETS OCH RÅDETS DIREKTIV 2003/10/EG. (den ). EUROPAPARLAMENTETS OCH RÅDETS DIREKTIV. Hämtat från haltagningsentreprenorerna: ISO. ( ). Hämtat från iso: Nyhaga, M. (2016). Hämtat från kungliga tekniska högskolan: 58

70 9 BILDFÖRTECKNING Bild 1 Bilden tagen från : 1 Bild 2 Hultsfred Gallerfilter nederplan Foto: Andreas Nelson... 2 Bild 3Hultsfred Gallerfilter nederplan Foto: Andreas Nelson... 2 Bild 4Hultsfred Gallerfilter nederplan Foto: Andreas Nelson... 3 Bild 5 Hultsfred Gallerfilter, överplan Foto: Andreas Nelson... 3 Bild 6Hultsfred Elcentral, överplan Foto: Andreas Nelson... 4 Bild 7Hultsfred Elcentral, nedreplan Foto: Andreas Nelson... 4 Bild 8Hultsfred Pump-källare Foto: Andreas Nelson... 5 Bild 9Hultsfred Centrifugrum Foto: Andreas Nelson... 5 Bild 10Hultsfred Kemsteg, pumpkällare Foto: Andreas Nelson... 7 Bild 11 Hultsfred översiktsbild på lokaler: Ritning gjord av Elias Kristmansson, Andreas Nelson... 8 Bild 12Virserum Centrifug, källare Foto: Andreas Nelson... 9 Bild 13 Virserum Centrifug Foto: Andreas Nelson Bild 14 Virserum Hall Foto: Andreas Nelson Bild 15 Virserum blåsmaskiner Foto: Andreas Nelson Bild 16 Virserum Elcentral, Kemsteg Foto: Andreas Nelson Bild 17 Virserum Pumprum Foto: Andreas Nelson Bild 18 Virserum Slamförtjockare Foto: Andreas Nelson Bild 19 Virserum översiktsbild på lokaler: Ritning gjord av Elias Kristmansson, Andreas Nelson Bild 20 Arbetsmiljöverkets kalkylator Bild 21 Arbetsmiljöverkets kalkylator Bild 22 Arbetsmiljöverkets kalkylator Bild 23 Arbetsmiljöverkets kalkylator

71 10 BILAGOR 10.1 BILAGA 1 Mall beställning/utförande 60

72 61

73 62

74 63

75 64

76 65

77 10.2 BILAGA 2 UTRÄKNINGAR LpAeq,k, Hultsfred Hultsfred centrifugrum: 10lg [ 1 8 ( Hultsfred containerhall: )] = 83.23db(A) 10lg [ 1 6 ( )] = 71.30db(A) Hultsfred Slamförtjockare: 10lg [ 1 4 ( )] = 69.31db(A) Hultsfred polymerrum: 10lg [ 1 6 ( )] = 67.44db(A) Hultsfred omklädningsrum innan verkstad/centrifug: Hultsfred Verkstad: 10lg [ 1 3 ( )] = 54.56db(A) 10lg [ 1 5 ( )] = 56.44db(A) Hultsfred inkommande pumpstation: Hultsfred sjukrum: 10lg [ 1 3 ( )] = 70.00db(A) Hultsfred gallerfilter, nedreplan: 10lg [ 1 2 ( )] = 66.53db(A) 10lg [ 1 3 ( )] = 67.69db(A) Hultsfred gallerfilter, övreplan: 10lg [ 1 9 ( Hultsfred tvätthall: )] = 71.60db(A) 10lg [ 1 3 ( )] = 58.00db(A) 66

78

79 Hultsfred elcentral, övreplan: Hultsfred elcentral, nedreplan: 10lg [ 1 2 ( )] = 51.53db(A) Hultsfred omklädningsrum gamla: 10lg [ 1 2 ( )] = 40.53db(A) Hultsfred pump -rum källare: 10lg [ 1 2 ( )] = 51.53db(A) 10lg [ 1 4 ( )] = 69.47db(A) Hultsfred blåsmaskiner: 10lg [ 1 6 ( )] = 67.44db(A) Hultsfred Kemsteg: 10lg [ 1 6 ( )] = 74.38db(A) 10lg [ 1 7 ( )] = 71.80db(A) 10lg [ 1 6 ( )] = 71.90db(A) = 72.8db(A) Hultsfred kemsteg pumpkällare: 10lg [ 1 2 ( )] = 73.53db(A) Hultsfred Kök 10lg [ 1 3 ( )] = 40.27db(A) Hultsfred Kontrollrum 10lg [ 1 4 ( )] = 40db(A)

80 10.3 BILAGA 3 UTRÄKNINGAR LpAeq,k, Virserum Viserum hall: Viserum centrifug: 10lg [ 1 2 ( )] = 44.71db(A) 10lg [ 1 8 ( )] = 88.2db(A) Viserum kök: 10lg [ 1 2 ( )] = 36.5db(A) Viserum omklädningsrum: 10lg [ 1 2 ( ) = 37.51db(A) Viserum verkstad: 10lg [ 1 2 ( )] = 35db(A) Viserum kontrollrum: 10lg [ 1 4 ( )] = 34.5db(A) Viserum pumprum: 10lg [ 1 2 ( )] = 64.7db(A) Viserum tvättstuga: 10lg [ 1 1 ( )] = 35db(A) Viserum bio/kemsteg: 10lg [ 1 11 ( )] = 67.2db(A) Viserum Slamförtjockare: Viserum Polymer: 10lg [ 1 1 ( )] = 75db(A) 10lg [ 1 1 ( )] = 83db(A)

81 Viserum centrifug,källare: 10lg [ 1 3 ( )] = 78.3db(A) Viserum container rum: 10lg [ 1 2 ( )] = 71.5db(A) Viserum elcentral: 10lg [ 1 2 ( )] = 51db(A) Viserum blåsmaskin rum: 10lg [ 1 4 ( )] = 88.5db(A) 10.4 Bilaga 4 Arbetsmiljöverket bullerkalkylator Lex,8h Virserum Aktivitet nr1: Centrifug-källare Aktivitet nr2: Polymerrum Aktivitet nr3: Kontrollrum Aktivitet nr4: Verkstad Aktivitet nr5: Omklädningsrum Aktivitet nr6: Kök Aktivitet nr7: Centrifug

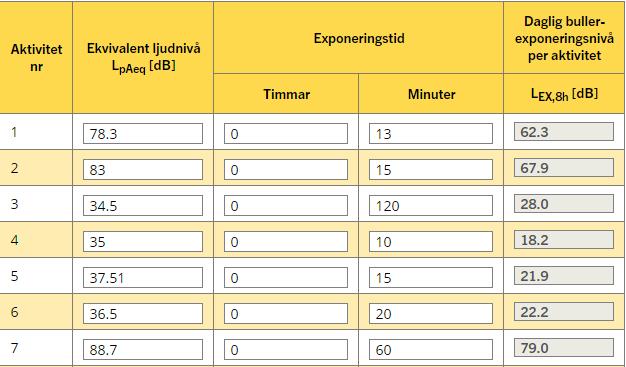

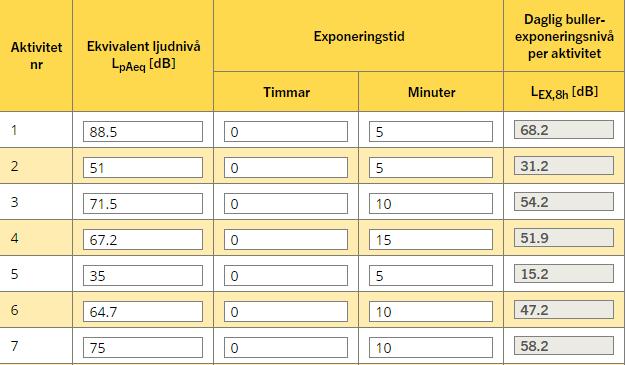

82 Virserum Aktivitet nr1: Blåsmaskinsrum Aktivitet nr2: Elcentral, kemsteg Aktivitet nr3: Containerrum Aktivitet nr4: Bio/kemsteg Aktivitet nr5: Tvättstuga Aktivitet nr6: Pumprum Aktivitet nr7: Slamförtjockare Bild 20 Arbetsmiljöverkets kalkylator

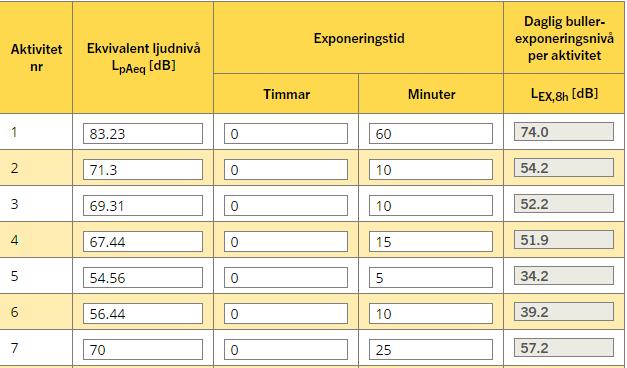

83 Hultsfred Aktivitet nr1: Centrifugrum Aktivitet nr2: Containerhall Aktivitet nr3: Slamförtjockare Aktivitet nr4: Polymerrum Aktivitet nr5: Omklädningsrum innan verkstad/centrifug Aktivitet nr6: Verkstad Aktivitet nr7: Inkommande pumpstation Bild 21 Arbetsmiljöverkets kalkylator

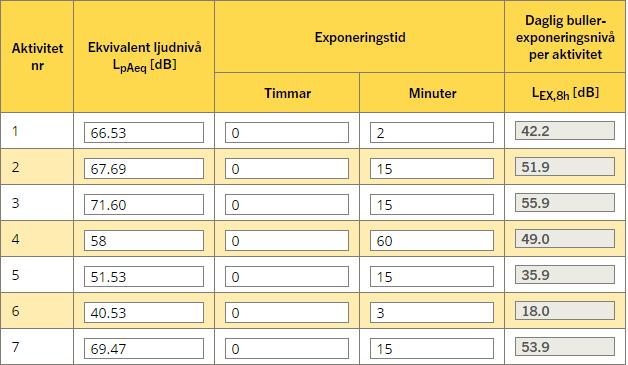

84 Hultsfred Aktivitet nr1: Sjukrum Aktivitet nr2: Gallerfilter, nedreplan Aktivitet nr3: Gallerfilter, överplan Aktivitet nr4: Tvätthall Aktivitet nr5: Elcentral, övreplan Aktivitet nr6: Elcentral, nedreplan Aktivitet nr7: Pumprum, källare Bild 22 Arbetsmiljöverkets kalkylator
