1 Produktbeskrivning P303 Fyrvånings Flerbostadshus Bilden är en visualisering. Avvikelser kan förekomma. Illustration: White Denna produktbeskrivning redogör för basutförande av produkten P303 Fyrvånings Flerbostadshus. Särredovisade projekt- och lägenhetsval (avser utformning såväl som kostnad) ingår inte i basutförandet. Beskrivning av ingående byggdelar och artiklar avser kvalitetsnivå för levererad slutprodukt. Enskilda delar med specificerad leverantör kan komma att utbytas mot likvärdigt alternativ. Denna beskrivning och övriga handlingar kompletterar varandra med avseende på omfattning, funktion, kvalitet och utseende.

2 Innehåll 1. Byggsystemet och produkten Miljö Föreskrifter och normer Produktbeskrivning Byggdel grund Byggdel yttervägg Byggdel innervägg Byggdel bjälklag Byggdel tak Byggdel pod Byggdel entré Byggdel installation Ritningar Plan våning Plan våning Plan våning Plan våning Fasad framsida Fasad vänster sida Fasad baksida Fasad höger sida Sektion Köksuppställning 2 r.o.k Köksuppställning 3 och 4 r.o.k Illustrationsexempel Möblerad plan 2 r.o.k. 54,9 kvm, våning Möblerad plan 3 r.o.k. 76,1 kvm, våning 2 4, vänster Möblerad plan 3 r.o.k. 76,1 kvm, våning 2 4, höger Möblerad plan 4 r.o.k. 94,1 kvm, våning 1, vänster Möblerad plan 4 r.o.k. 94,1 kvm, våning 1, höger KOMPLETTERANDE DOKUMENT Pris- och tillvalslista P303 2 (34)

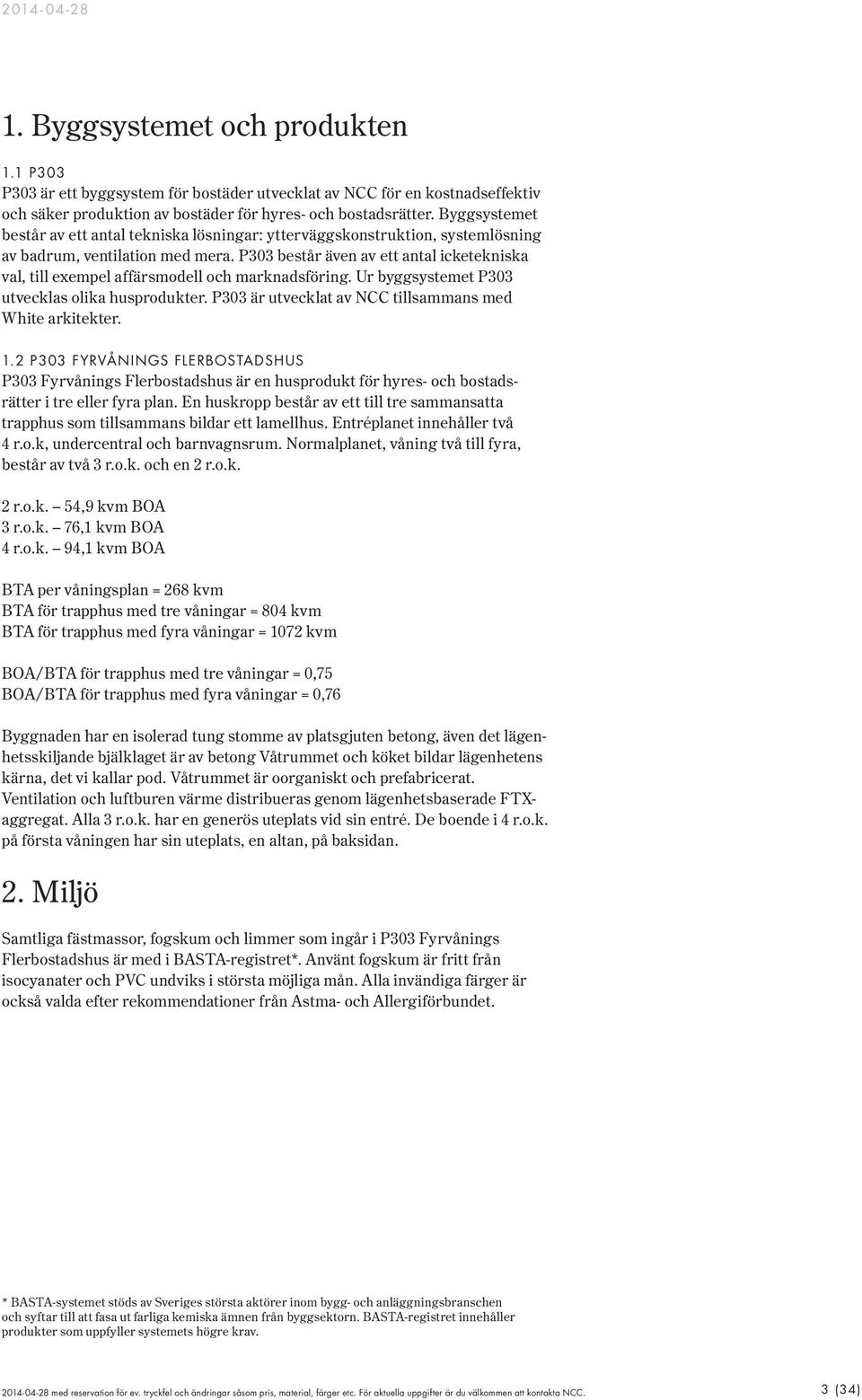

3 1. Byggsystemet och produkten 1.1 P303 P303 är ett byggsystem för bostäder utvecklat av NCC för en kostnadseffektiv och säker produktion av bostäder för hyres- och bostadsrätter. Byggsystemet består av ett antal tekniska lösningar: ytterväggskonstruktion, systemlösning av badrum, ventilation med mera. P303 består även av ett antal icketekniska val, till exempel affärsmodell och marknadsföring. Ur byggsystemet P303 utvecklas olika husprodukter. P303 är utvecklat av NCC tillsammans med White arkitekter. 1.2 P303 FYRVÅNINGS FLERBOSTADSHUS P303 Fyrvånings Flerbostadshus är en husprodukt för hyres- och bostadsrätter i tre eller fyra plan. En huskropp består av ett till tre sammansatta trapphus som tillsammans bildar ett lamellhus. Entréplanet innehåller två 4 r.o.k, undercentral och barnvagnsrum. Normalplanet, våning två till fyra, består av två 3 r.o.k. och en 2 r.o.k. 2 r.o.k. 54,9 kvm BOA 3 r.o.k. 76,1 kvm BOA 4 r.o.k. 94,1 kvm BOA BTA per våningsplan = 268 kvm BTA för trapphus med tre våningar = 804 kvm BTA för trapphus med fyra våningar = 1072 kvm BOA/BTA för trapphus med tre våningar = 0,75 BOA/BTA för trapphus med fyra våningar = 0,76 Byggnaden har en isolerad tung stomme av platsgjuten betong, även det lägenhetsskiljande bjälklaget är av betong Våtrummet och köket bildar lägenhetens kärna, det vi kallar pod. Våtrummet är oorganiskt och prefabricerat. Ventilation och luftburen värme distribueras genom lägenhetsbaserade FTXaggregat. Alla 3 r.o.k. har en generös uteplats vid sin entré. De boende i 4 r.o.k. på första våningen har sin uteplats, en altan, på baksidan. 2. Miljö Samtliga fästmassor, fogskum och limmer som ingår i P303 Fyrvånings Flerbostadshus är med i BASTA-registret*. Använt fogskum är fritt från isocyanater och PVC undviks i största möjliga mån. Alla invändiga färger är också valda efter rekommendationer från Astma- och Allergiförbundet. * BASTA-systemet stöds av Sveriges största aktörer inom bygg- och anläggningsbranschen och syftar till att fasa ut farliga kemiska ämnen från byggsektorn. BASTA-registret innehåller produkter som uppfyller systemets högre krav. 3 (34)

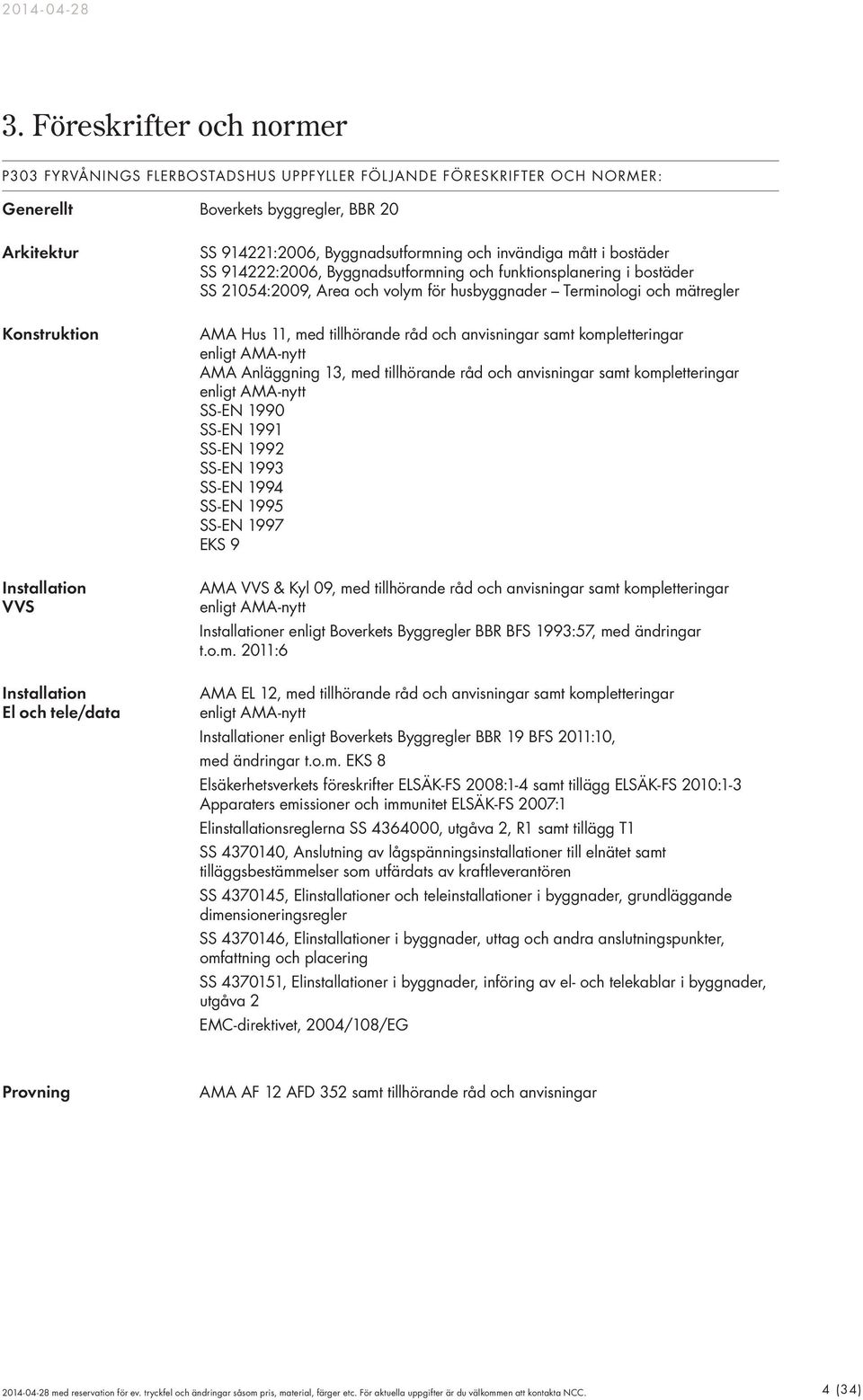

4 3. Föreskrifter och normer P303 FYRVÅNINGS FLERBOSTADSHUS UPPFYLLER FÖLJANDE FÖRESKRIFTER OCH NORMER: Generellt Boverkets byggregler, BBR 20 Arkitektur Konstruktion Installation VVS Installation El och tele/data SS :2006, Byggnadsutformning och invändiga mått i bostäder SS :2006, Byggnadsutformning och funktionsplanering i bostäder SS 21054:2009, Area och volym för husbyggnader Terminologi och mätregler AMA Hus 11, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt AMA Anläggning 13, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt SS-EN 1990 SS-EN 1991 SS-EN 1992 SS-EN 1993 SS-EN 1994 SS-EN 1995 SS-EN 1997 EKS 9 AMA VVS & Kyl 09, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt Installationer enligt Boverkets Byggregler BBR BFS 1993:57, med ändringar t.o.m. 2011:6 AMA EL 12, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt Installationer enligt Boverkets Byggregler BBR 19 BFS 2011:10, med ändringar t.o.m. EKS 8 Elsäkerhetsverkets föreskrifter ELSÄK-FS 2008:1-4 samt tillägg ELSÄK-FS 2010:1-3 Apparaters emissioner och immunitet ELSÄK-FS 2007:1 Elinstallationsreglerna SS , utgåva 2, R1 samt tillägg T1 SS , Anslutning av lågspänningsinstallationer till elnätet samt tilläggsbestämmelser som utfärdats av kraftleverantören SS , Elinstallationer och teleinstallationer i byggnader, grundläggande dimensioneringsregler SS , Elinstallationer i byggnader, uttag och andra anslutningspunkter, omfattning och placering SS , Elinstallationer i byggnader, införing av el- och telekablar i byggnader, utgåva 2 EMC-direktivet, 2004/108/EG Provning AMA AF 12 AFD 352 samt tillhörande råd och anvisningar 4 (34)

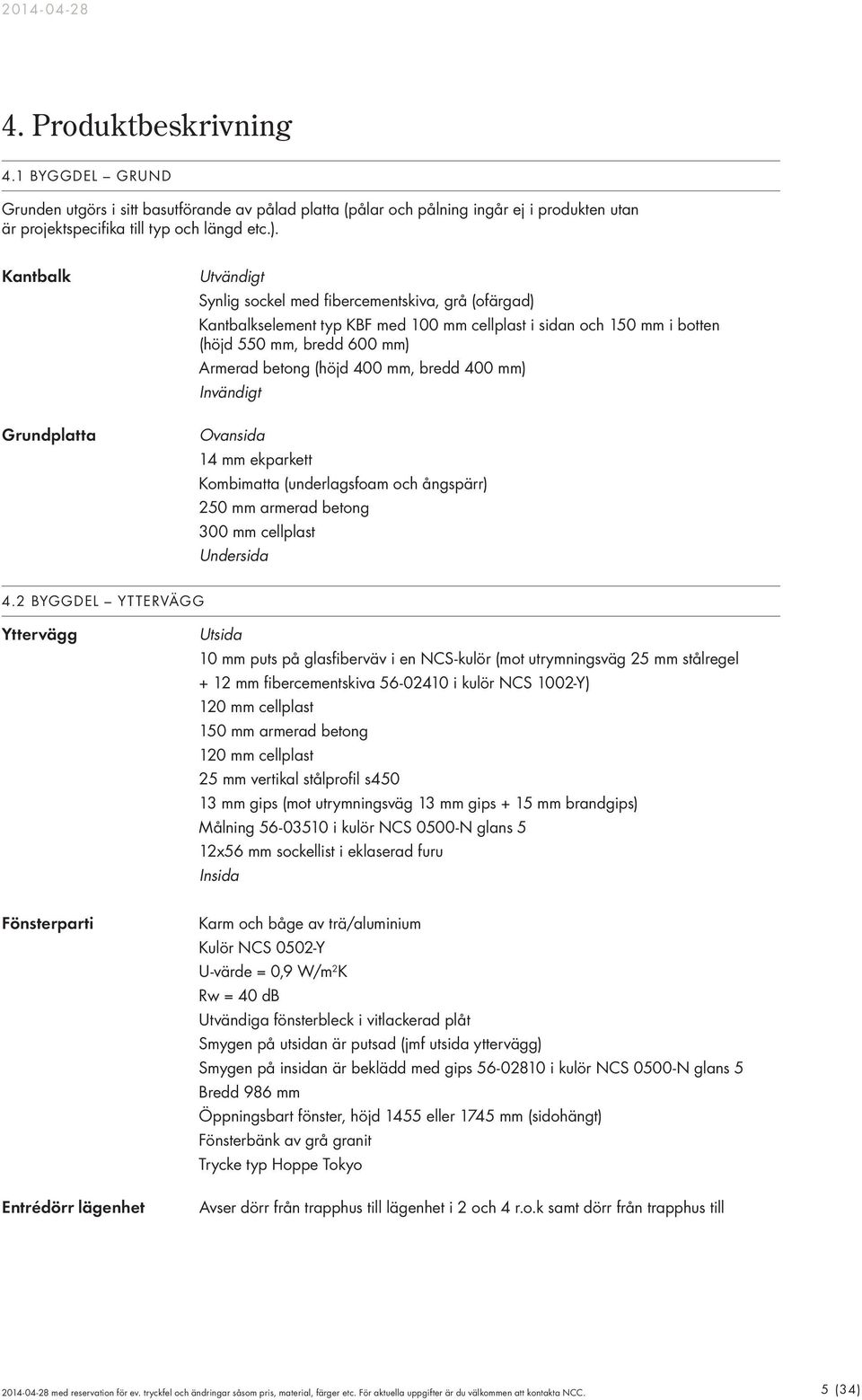

5 4. Produktbeskrivning 4.1 BYGGDEL GRUND Grunden utgörs i sitt basutförande av pålad platta (pålar och pålning ingår ej i produkten utan är projektspecifika till typ och längd etc.). Kantbalk Grundplatta Utvändigt Synlig sockel med fibercementskiva, grå (ofärgad) Kantbalkselement typ KBF med 100 mm cellplast i sidan och 150 mm i botten (höjd 550 mm, bredd 600 mm) Armerad betong (höjd 400 mm, bredd 400 mm) Invändigt Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 250 mm armerad betong 300 mm cellplast Undersida 4.2 BYGGDEL YTTERVÄGG Yttervägg Utsida 10 mm puts på glasfiberväv i en NCS-kulör (mot utrymningsväg 25 mm stålregel + 12 mm fibercementskiva i kulör NCS 1002-Y) 120 mm cellplast 150 mm armerad betong 120 mm cellplast 25 mm vertikal stålprofil s mm gips (mot utrymningsväg 13 mm gips + 15 mm brandgips) Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Insida Fönsterparti Entrédörr lägenhet Karm och båge av trä/aluminium Kulör NCS 0502-Y U-värde = 0,9 W/m 2 K Rw = 40 db Utvändiga fönsterbleck i vitlackerad plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 Bredd 986 mm Öppningsbart fönster, höjd 1455 eller 1745 mm (sidohängt) Fönsterbänk av grå granit Trycke typ Hoppe Tokyo Avser dörr från trapphus till lägenhet i 2 och 4 r.o.k samt dörr från trapphus till 5 (34)

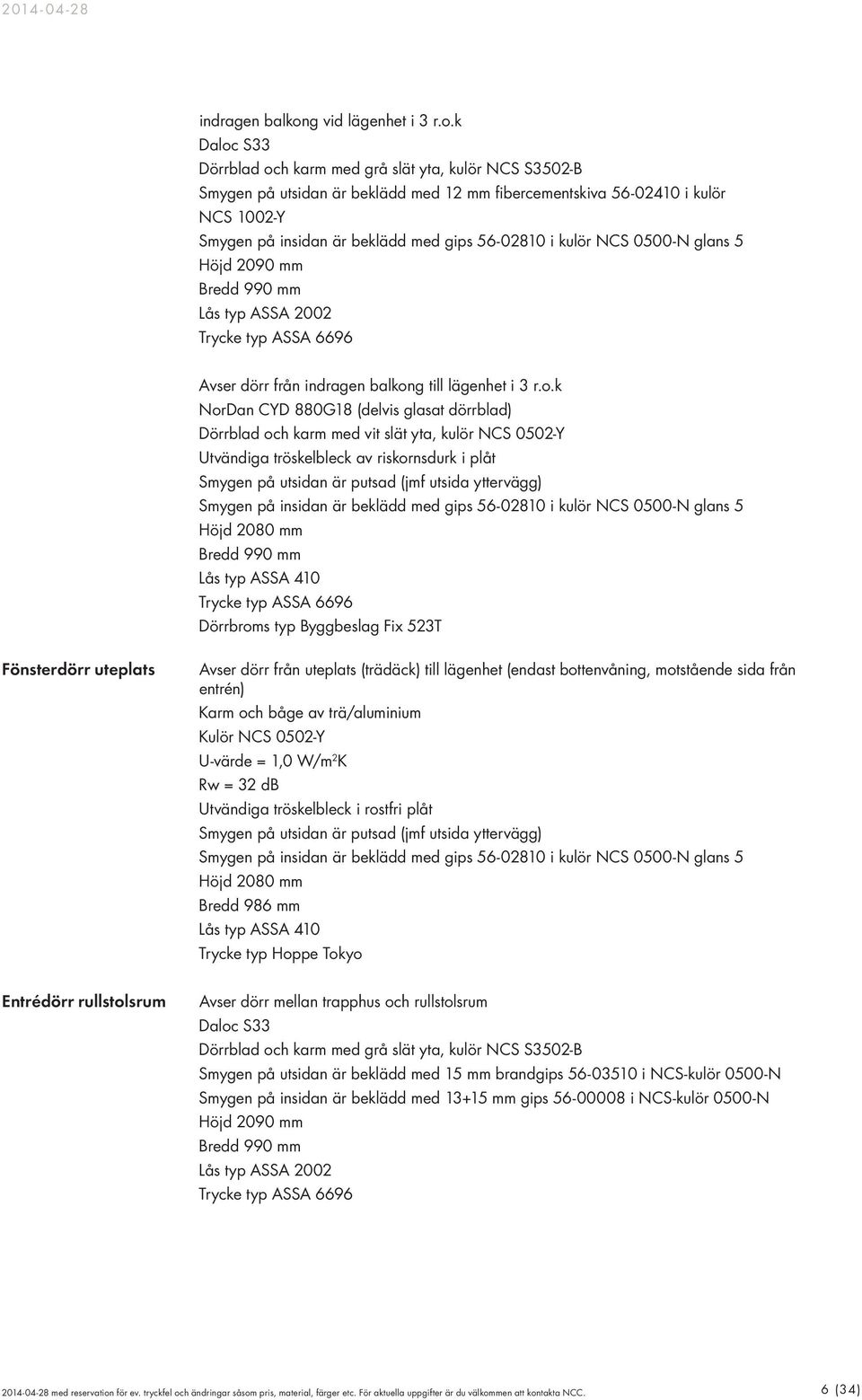

6 indragen balkong vid lägenhet i 3 r.o.k Daloc S33 Dörrblad och karm med grå slät yta, kulör NCS S3502-B Smygen på utsidan är beklädd med 12 mm fibercementskiva i kulör NCS 1002-Y Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 Höjd 2090 mm Bredd 990 mm Lås typ ASSA 2002 Trycke typ ASSA 6696 Avser dörr från indragen balkong till lägenhet i 3 r.o.k NorDan CYD 880G18 (delvis glasat dörrblad) Dörrblad och karm med vit slät yta, kulör NCS 0502-Y Utvändiga tröskelbleck av riskornsdurk i plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 Höjd 2080 mm Bredd 990 mm Lås typ ASSA 410 Trycke typ ASSA 6696 Dörrbroms typ Byggbeslag Fix 523T Fönsterdörr uteplats Avser dörr från uteplats (trädäck) till lägenhet (endast bottenvåning, motstående sida från entrén) Karm och båge av trä/aluminium Kulör NCS 0502-Y U-värde = 1,0 W/m 2 K Rw = 32 db Utvändiga tröskelbleck i rostfri plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 Höjd 2080 mm Bredd 986 mm Lås typ ASSA 410 Trycke typ Hoppe Tokyo Entrédörr rullstolsrum Avser dörr mellan trapphus och rullstolsrum Daloc S33 Dörrblad och karm med grå slät yta, kulör NCS S3502-B Smygen på utsidan är beklädd med 15 mm brandgips i NCS-kulör 0500-N Smygen på insidan är beklädd med mm gips i NCS-kulör 0500-N Höjd 2090 mm Bredd 990 mm Lås typ ASSA 2002 Trycke typ ASSA (34)

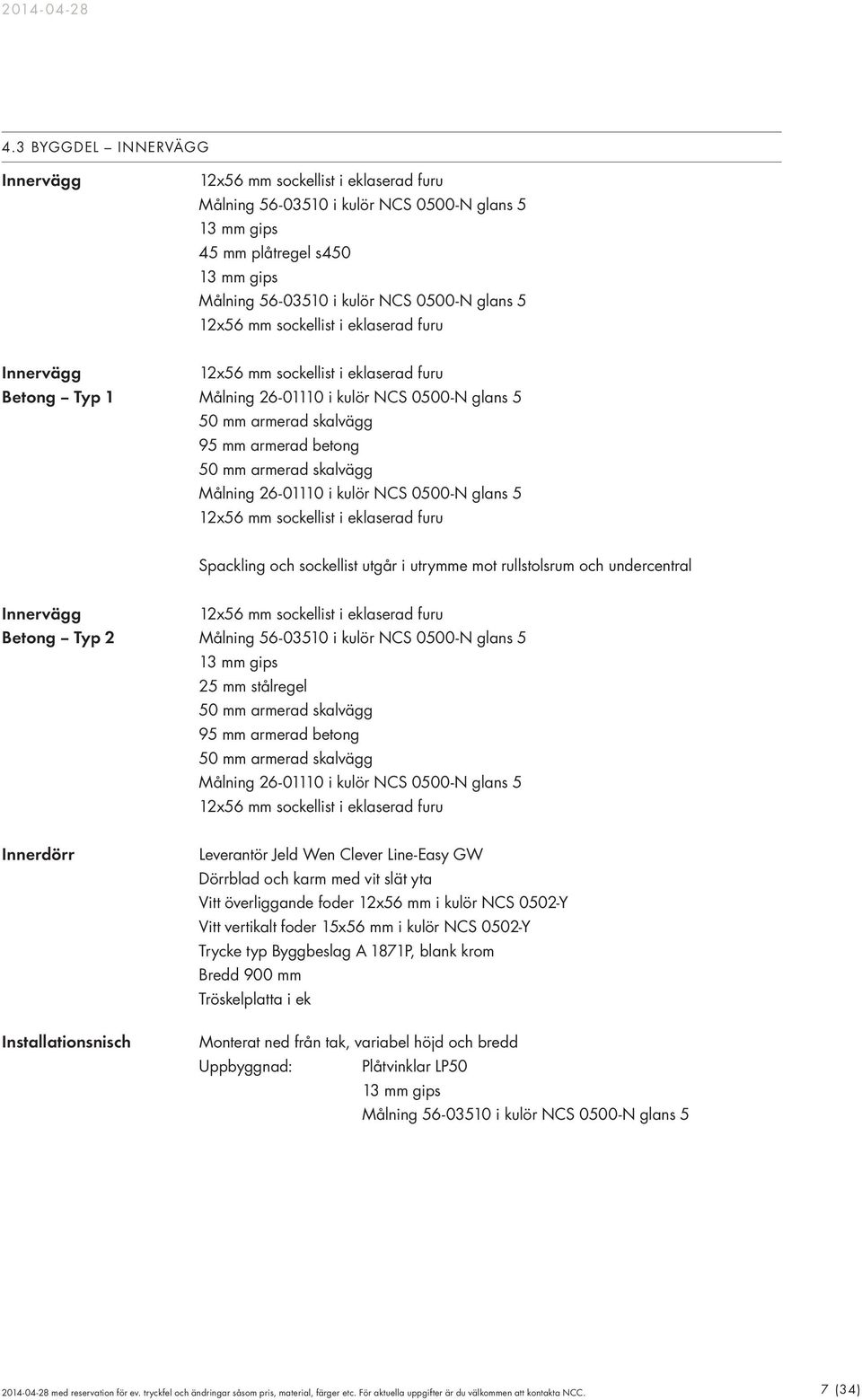

7 4.3 BYGGDEL INNERVÄGG Innervägg 12x56 mm sockellist i eklaserad furu Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 1 Målning i kulör NCS 0500-N glans 5 50 mm armerad skalvägg 95 mm armerad betong 50 mm armerad skalvägg Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Spackling och sockellist utgår i utrymme mot rullstolsrum och undercentral Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 2 Målning i kulör NCS 0500-N glans 5 13 mm gips 25 mm stålregel 50 mm armerad skalvägg 95 mm armerad betong 50 mm armerad skalvägg Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innerdörr Installationsnisch Leverantör Jeld Wen Clever Line-Easy GW Dörrblad och karm med vit slät yta Vitt överliggande foder 12x56 mm i kulör NCS 0502-Y Vitt vertikalt foder 15x56 mm i kulör NCS 0502-Y Trycke typ Byggbeslag A 1871P, blank krom Bredd 900 mm Tröskelplatta i ek Monterat ned från tak, variabel höjd och bredd Uppbyggnad: Plåtvinklar LP50 13 mm gips Målning i kulör NCS 0500-N glans 5 7 (34)

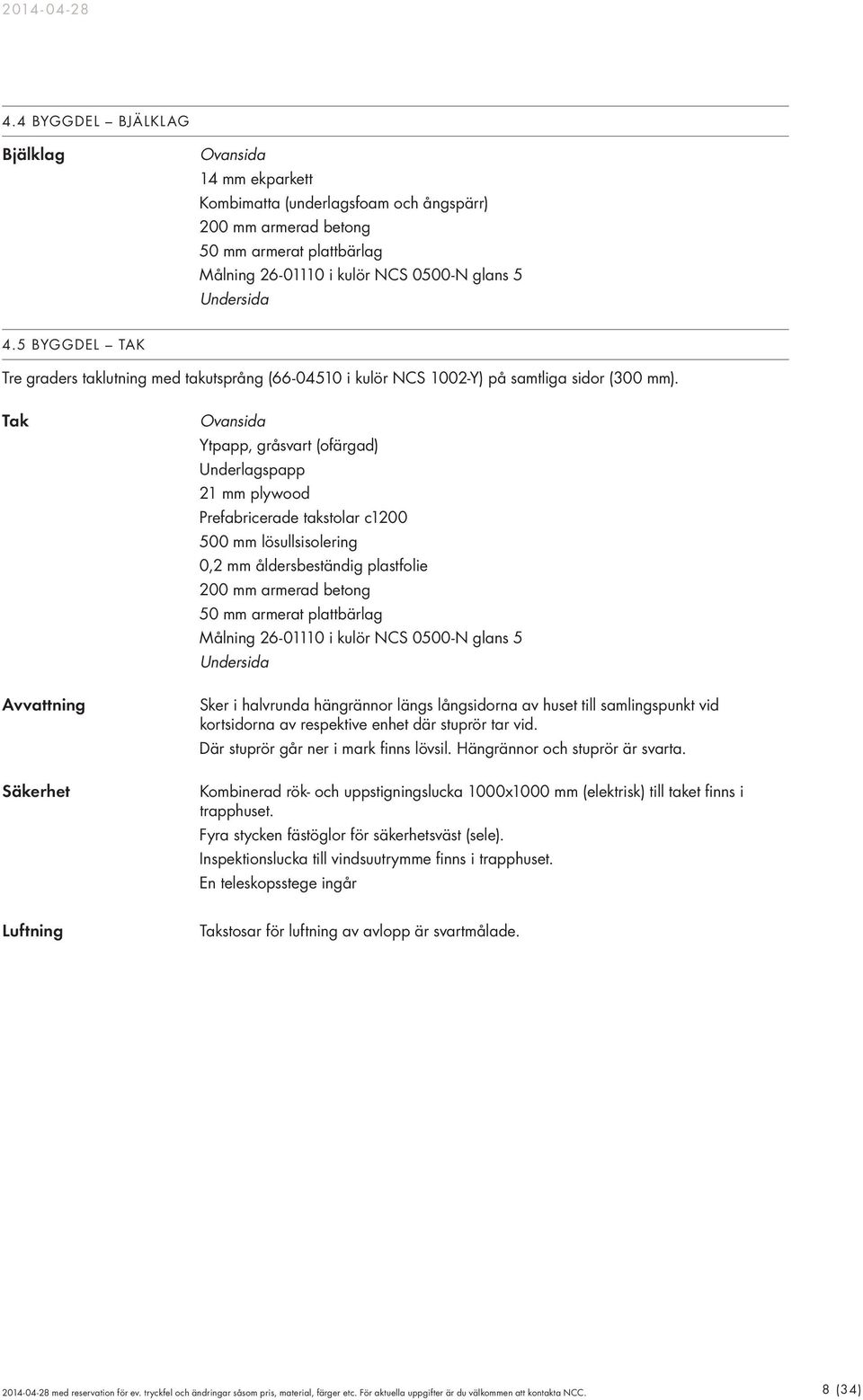

8 4.4 BYGGDEL BJÄLKLAG Bjälklag Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 200 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida 4.5 BYGGDEL TAK Tre graders taklutning med takutsprång ( i kulör NCS 1002-Y) på samtliga sidor (300 mm). Tak Avvattning Säkerhet Ovansida Ytpapp, gråsvart (ofärgad) Underlagspapp 21 mm plywood Prefabricerade takstolar c mm lösullsisolering 0,2 mm åldersbeständig plastfolie 200 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida Sker i halvrunda hängrännor längs långsidorna av huset till samlingspunkt vid kortsidorna av respektive enhet där stuprör tar vid. Där stuprör går ner i mark finns lövsil. Hängrännor och stuprör är svarta. Kombinerad rök- och uppstigningslucka 1000x1000 mm (elektrisk) till taket finns i trapphuset. Fyra stycken fästöglor för säkerhetsväst (sele). Inspektionslucka till vindsuutrymme finns i trapphuset. En teleskopsstege ingår Luftning Takstosar för luftning av avlopp är svartmålade. 8 (34)

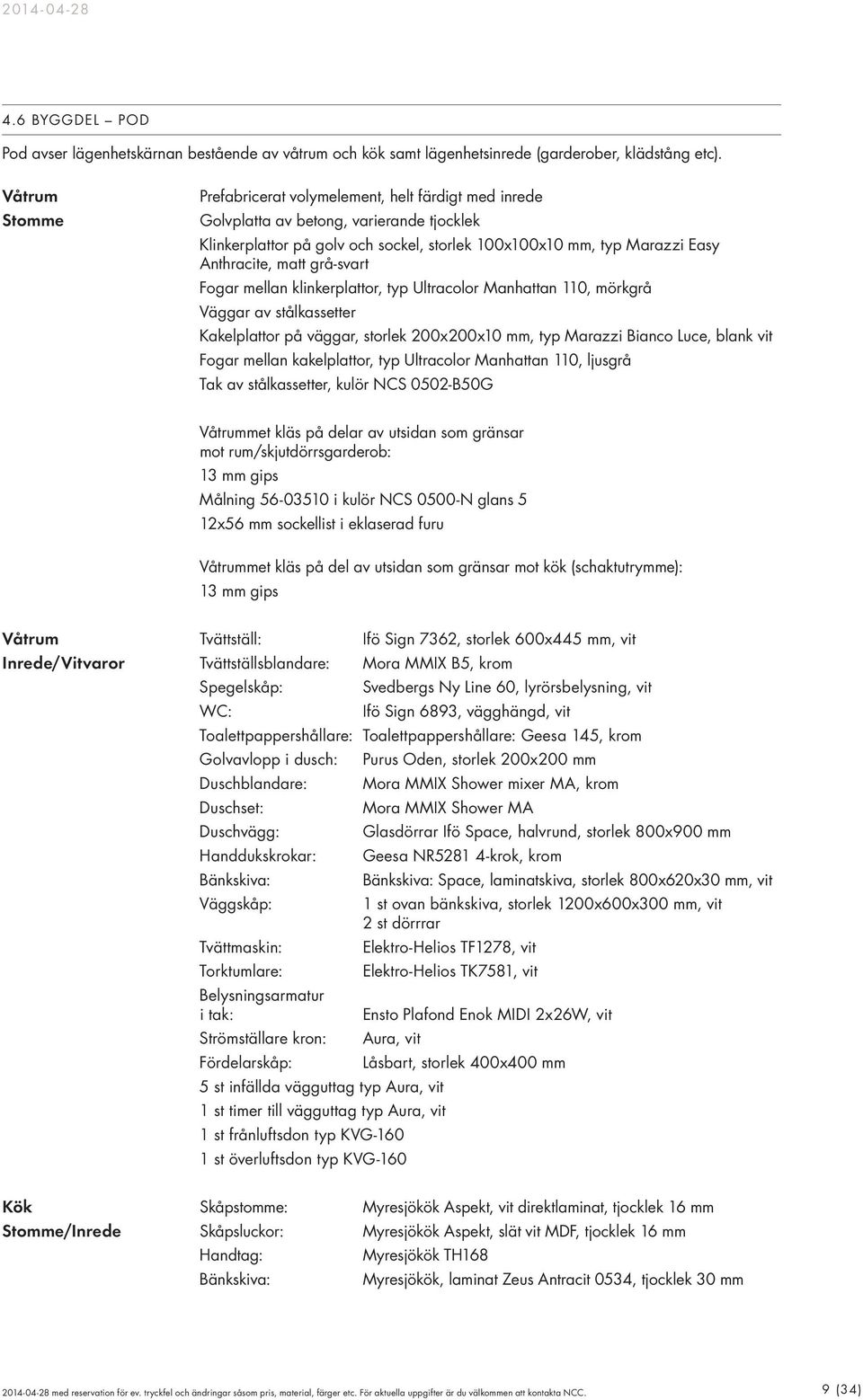

9 4.6 BYGGDEL POD Pod avser lägenhetskärnan bestående av våtrum och kök samt lägenhetsinrede (garderober, klädstång etc). Våtrum Stomme Prefabricerat volymelement, helt färdigt med inrede Golvplatta av betong, varierande tjocklek Klinkerplattor på golv och sockel, storlek 100x100x10 mm, typ Marazzi Easy Anthracite, matt grå-svart Fogar mellan klinkerplattor, typ Ultracolor Manhattan 110, mörkgrå Väggar av stålkassetter Kakelplattor på väggar, storlek 200x200x10 mm, typ Marazzi Bianco Luce, blank vit Fogar mellan kakelplattor, typ Ultracolor Manhattan 110, ljusgrå Tak av stålkassetter, kulör NCS 0502-B50G Våtrummet kläs på delar av utsidan som gränsar mot rum/skjutdörrsgarderob: 13 mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Våtrummet kläs på del av utsidan som gränsar mot kök (schaktutrymme): 13 mm gips Våtrum Tvättställ: Ifö Sign 7362, storlek 600x445 mm, vit Inrede/Vitvaror Tvättställsblandare: Mora MMIX B5, krom Spegelskåp: WC: Svedbergs Ny Line 60, lyrörsbelysning, vit Ifö Sign 6893, vägghängd, vit Toalettpappershållare: Toalettpappershållare: Geesa 145, krom Golvavlopp i dusch: Duschblandare: Duschset: Duschvägg: Handdukskrokar: Bänkskiva: Väggskåp: Tvättmaskin: Torktumlare: Belysningsarmatur i tak: Strömställare kron: Fördelarskåp: Purus Oden, storlek 200x200 mm Mora MMIX Shower mixer MA, krom Mora MMIX Shower MA Glasdörrar Ifö Space, halvrund, storlek 800x900 mm Geesa NR krok, krom Bänkskiva: Space, laminatskiva, storlek 800x620x30 mm, vit 1 st ovan bänkskiva, storlek 1200x600x300 mm, vit 2 st dörrrar Elektro-Helios TF1278, vit Elektro-Helios TK7581, vit Ensto Plafond Enok MIDI 2x26W, vit Aura, vit 5 st infällda vägguttag typ Aura, vit 1 st timer till vägguttag typ Aura, vit 1 st frånluftsdon typ KVG st överluftsdon typ KVG-160 Låsbart, storlek 400x400 mm Kök Skåpstomme: Myresjökök Aspekt, vit direktlaminat, tjocklek 16 mm Stomme/Inrede Skåpsluckor: Myresjökök Aspekt, slät vit MDF, tjocklek 16 mm Handtag: Myresjökök TH168 Bänkskiva: Myresjökök, laminat Zeus Antracit 0534, tjocklek 30 mm 9 (34)

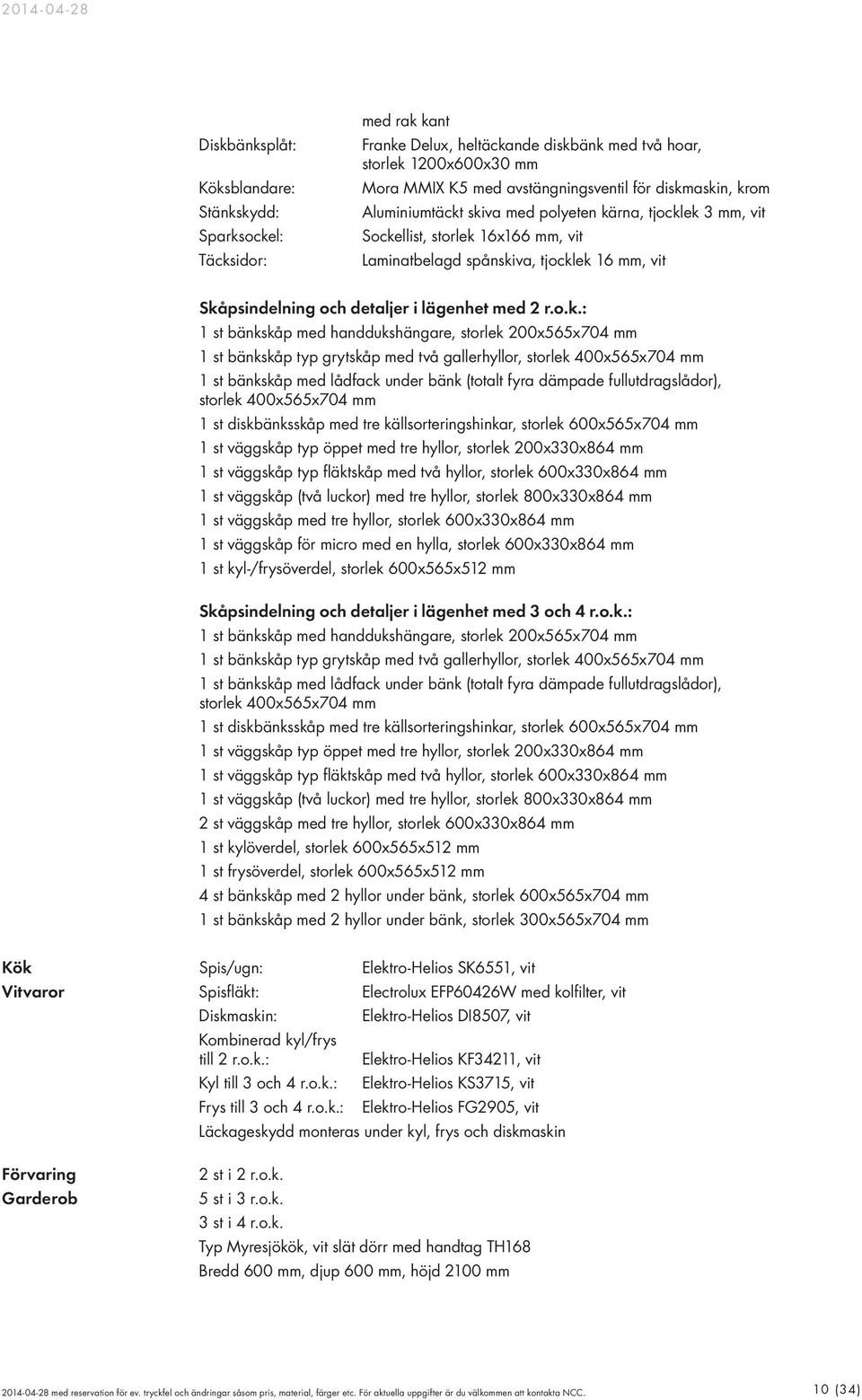

10 Diskbänksplåt: Köksblandare: Stänkskydd: Sparksockel: Täcksidor: med rak kant Franke Delux, heltäckande diskbänk med två hoar, storlek 1200x600x30 mm Mora MMIX K5 med avstängningsventil för diskmaskin, krom Aluminiumtäckt skiva med polyeten kärna, tjocklek 3 mm, vit Sockellist, storlek 16x166 mm, vit Laminatbelagd spånskiva, tjocklek 16 mm, vit Skåpsindelning och detaljer i lägenhet med 2 r.o.k.: 1 st bänkskåp med handdukshängare, storlek 200x565x704 mm 1 st bänkskåp typ grytskåp med två gallerhyllor, storlek 400x565x704 mm 1 st bänkskåp med lådfack under bänk (totalt fyra dämpade fullutdragslådor), storlek 400x565x704 mm 1 st diskbänksskåp med tre källsorteringshinkar, storlek 600x565x704 mm 1 st väggskåp typ öppet med tre hyllor, storlek 200x330x864 mm 1 st väggskåp typ fläktskåp med två hyllor, storlek 600x330x864 mm 1 st väggskåp (två luckor) med tre hyllor, storlek 800x330x864 mm 1 st väggskåp med tre hyllor, storlek 600x330x864 mm 1 st väggskåp för micro med en hylla, storlek 600x330x864 mm 1 st kyl-/frysöverdel, storlek 600x565x512 mm Skåpsindelning och detaljer i lägenhet med 3 och 4 r.o.k.: 1 st bänkskåp med handdukshängare, storlek 200x565x704 mm 1 st bänkskåp typ grytskåp med två gallerhyllor, storlek 400x565x704 mm 1 st bänkskåp med lådfack under bänk (totalt fyra dämpade fullutdragslådor), storlek 400x565x704 mm 1 st diskbänksskåp med tre källsorteringshinkar, storlek 600x565x704 mm 1 st väggskåp typ öppet med tre hyllor, storlek 200x330x864 mm 1 st väggskåp typ fläktskåp med två hyllor, storlek 600x330x864 mm 1 st väggskåp (två luckor) med tre hyllor, storlek 800x330x864 mm 2 st väggskåp med tre hyllor, storlek 600x330x864 mm 1 st kylöverdel, storlek 600x565x512 mm 1 st frysöverdel, storlek 600x565x512 mm 4 st bänkskåp med 2 hyllor under bänk, storlek 600x565x704 mm 1 st bänkskåp med 2 hyllor under bänk, storlek 300x565x704 mm Kök Spis/ugn: Elektro-Helios SK6551, vit Vitvaror Spisfläkt: Electrolux EFP60426W med kolfilter, vit Diskmaskin: Kombinerad kyl/frys till 2 r.o.k.: Kyl till 3 och 4 r.o.k.: Frys till 3 och 4 r.o.k.: Elektro-Helios DI8507, vit Elektro-Helios KF34211, vit Elektro-Helios KS3715, vit Elektro-Helios FG2905, vit Läckageskydd monteras under kyl, frys och diskmaskin Förvaring Garderob 2 st i 2 r.o.k. 5 st i 3 r.o.k. 3 st i 4 r.o.k. Typ Myresjökök, vit slät dörr med handtag TH168 Bredd 600 mm, djup 600 mm, höjd 2100 mm 10 (34)

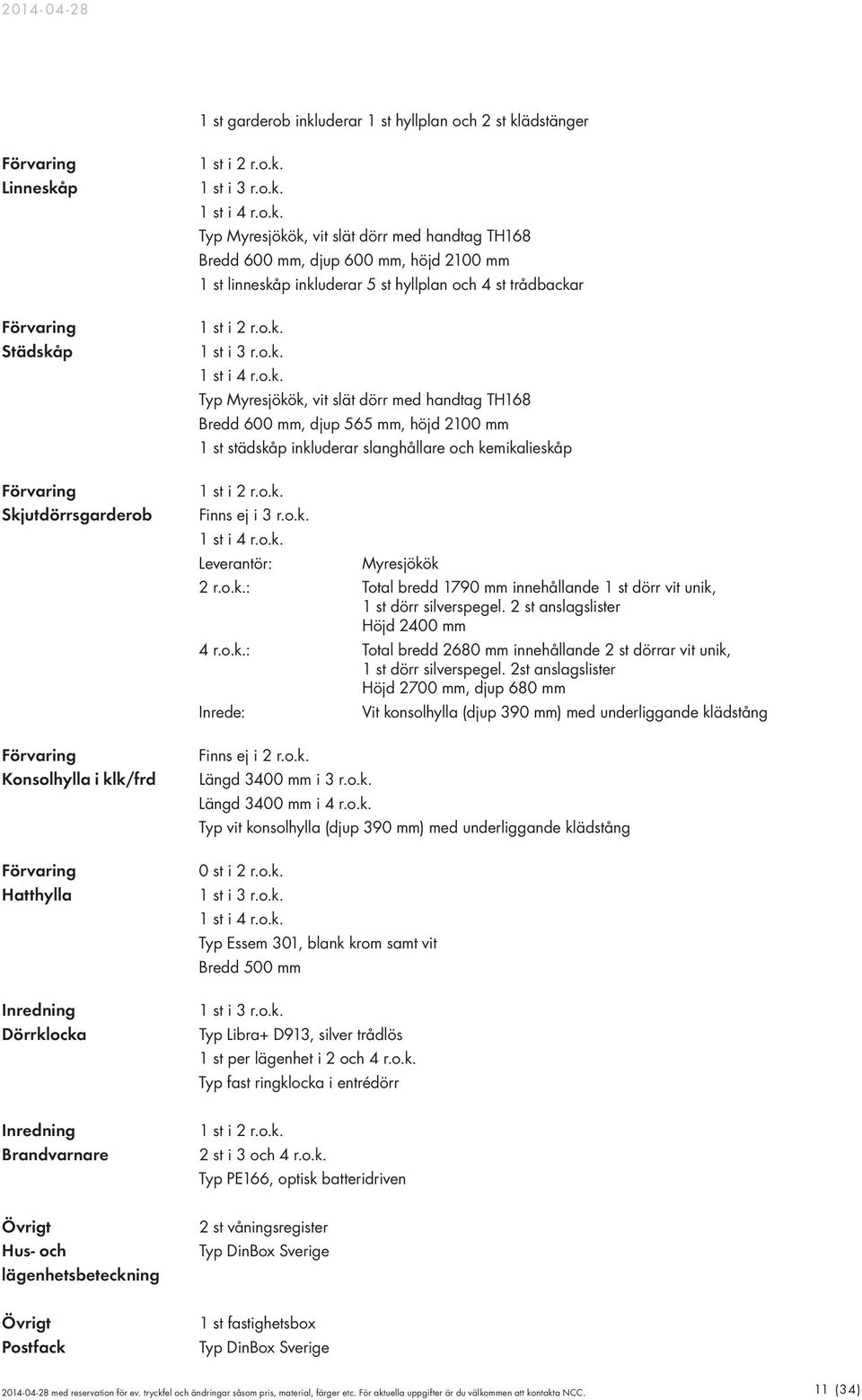

11 1 st garderob inkluderar 1 st hyllplan och 2 st klädstänger Förvaring Linneskåp Förvaring Städskåp Förvaring Skjutdörrsgarderob Förvaring Konsolhylla i klk/frd Förvaring Hatthylla Inredning Dörrklocka 1 st i 2 r.o.k. 1 st i 3 r.o.k. 1 st i 4 r.o.k. Typ Myresjökök, vit slät dörr med handtag TH168 Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st linneskåp inkluderar 5 st hyllplan och 4 st trådbackar 1 st i 2 r.o.k. 1 st i 3 r.o.k. 1 st i 4 r.o.k. Typ Myresjökök, vit slät dörr med handtag TH168 Bredd 600 mm, djup 565 mm, höjd 2100 mm 1 st städskåp inkluderar slanghållare och kemikalieskåp 1 st i 2 r.o.k. Finns ej i 3 r.o.k. 1 st i 4 r.o.k. Leverantör: Myresjökök 2 r.o.k.: Total bredd 1790 mm innehållande 1 st dörr vit unik, 1 st dörr silverspegel. 2 st anslagslister Höjd 2400 mm 4 r.o.k.: Total bredd 2680 mm innehållande 2 st dörrar vit unik, 1 st dörr silverspegel. 2st anslagslister Höjd 2700 mm, djup 680 mm Inrede: Finns ej i 2 r.o.k. Längd 3400 mm i 3 r.o.k. Längd 3400 mm i 4 r.o.k. Vit konsolhylla (djup 390 mm) med underliggande klädstång Typ vit konsolhylla (djup 390 mm) med underliggande klädstång 0 st i 2 r.o.k. 1 st i 3 r.o.k. 1 st i 4 r.o.k. Typ Essem 301, blank krom samt vit Bredd 500 mm 1 st i 3 r.o.k. Typ Libra+ D913, silver trådlös 1 st per lägenhet i 2 och 4 r.o.k. Typ fast ringklocka i entrédörr Inredning Brandvarnare 1 st i 2 r.o.k. 2 st i 3 och 4 r.o.k. Typ PE166, optisk batteridriven Övrigt Hus- och lägenhetsbeteckning 2 st våningsregister Typ DinBox Sverige Övrigt Postfack 1 st fastighetsbox Typ DinBox Sverige 11 (34)

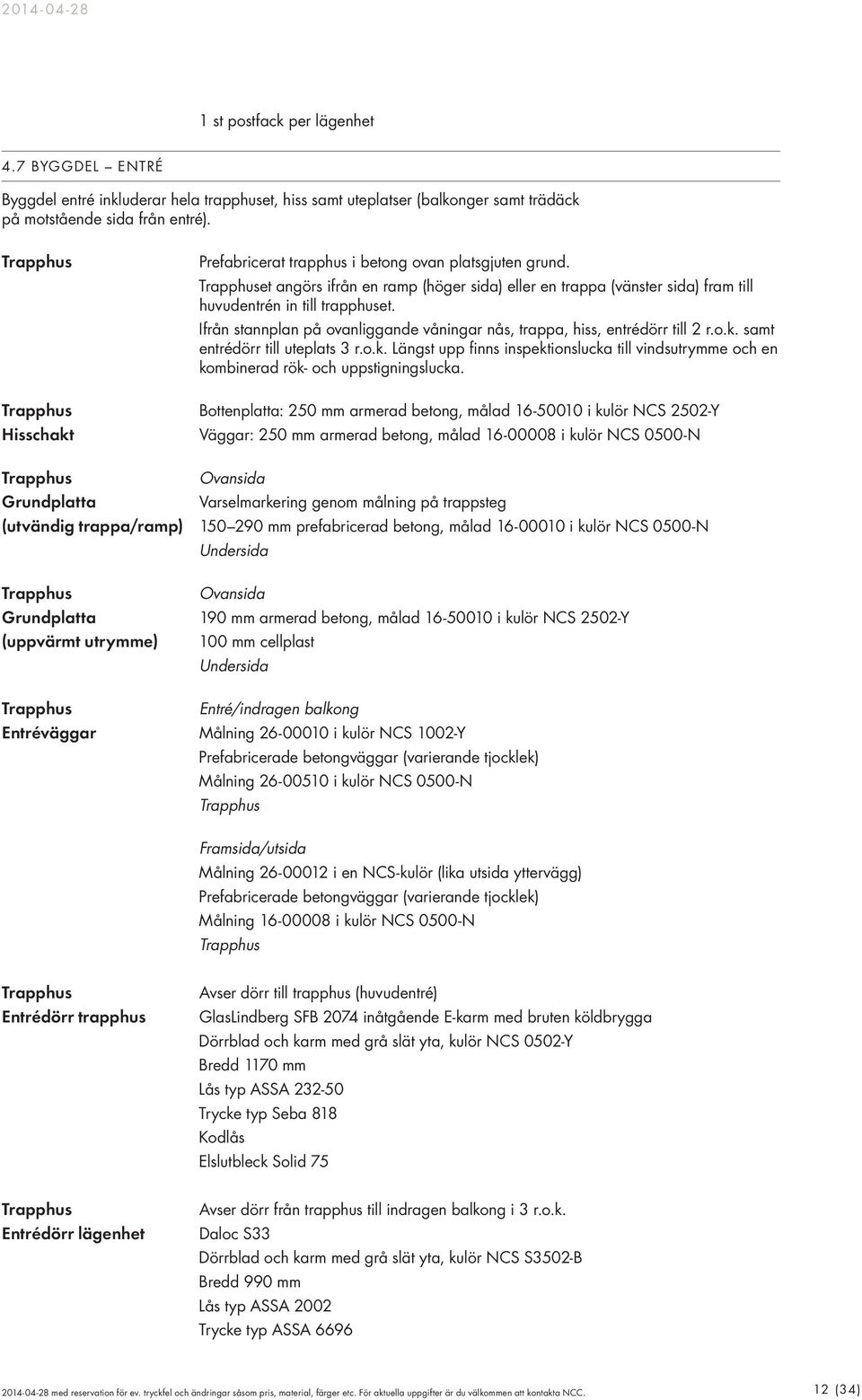

12 1 st postfack per lägenhet 4.7 BYGGDEL ENTRÉ Byggdel entré inkluderar hela trapphuset, hiss samt uteplatser (balkonger samt trädäck på motstående sida från entré). Trapphus Prefabricerat trapphus i betong ovan platsgjuten grund. Trapphuset angörs ifrån en ramp (höger sida) eller en trappa (vänster sida) fram till huvudentrén in till trapphuset. Ifrån stannplan på ovanliggande våningar nås, trappa, hiss, entrédörr till 2 r.o.k. samt entrédörr till uteplats 3 r.o.k. Längst upp finns inspektionslucka till vindsutrymme och en kombinerad rök- och uppstigningslucka. Trapphus Bottenplatta: 250 mm armerad betong, målad i kulör NCS 2502-Y Hisschakt Väggar: 250 mm armerad betong, målad i kulör NCS 0500-N Trapphus Ovansida Grundplatta Varselmarkering genom målning på trappsteg (utvändig trappa/ramp) mm prefabricerad betong, målad i kulör NCS 0500-N Undersida Trapphus Ovansida Grundplatta 190 mm armerad betong, målad i kulör NCS 2502-Y (uppvärmt utrymme) 100 mm cellplast Undersida Trapphus Entré/indragen balkong Entréväggar Målning i kulör NCS 1002-Y Prefabricerade betongväggar (varierande tjocklek) Målning i kulör NCS 0500-N Trapphus Framsida/utsida Målning i en NCS-kulör (lika utsida yttervägg) Prefabricerade betongväggar (varierande tjocklek) Målning i kulör NCS 0500-N Trapphus Trapphus Entrédörr trapphus Avser dörr till trapphus (huvudentré) GlasLindberg SFB 2074 inåtgående E-karm med bruten köldbrygga Dörrblad och karm med grå slät yta, kulör NCS 0502-Y Bredd 1170 mm Lås typ ASSA Trycke typ Seba 818 Kodlås Elslutbleck Solid 75 Trapphus Entrédörr lägenhet Avser dörr från trapphus till indragen balkong i 3 r.o.k. Daloc S33 Dörrblad och karm med grå slät yta, kulör NCS S3502-B Bredd 990 mm Lås typ ASSA 2002 Trycke typ ASSA (34)

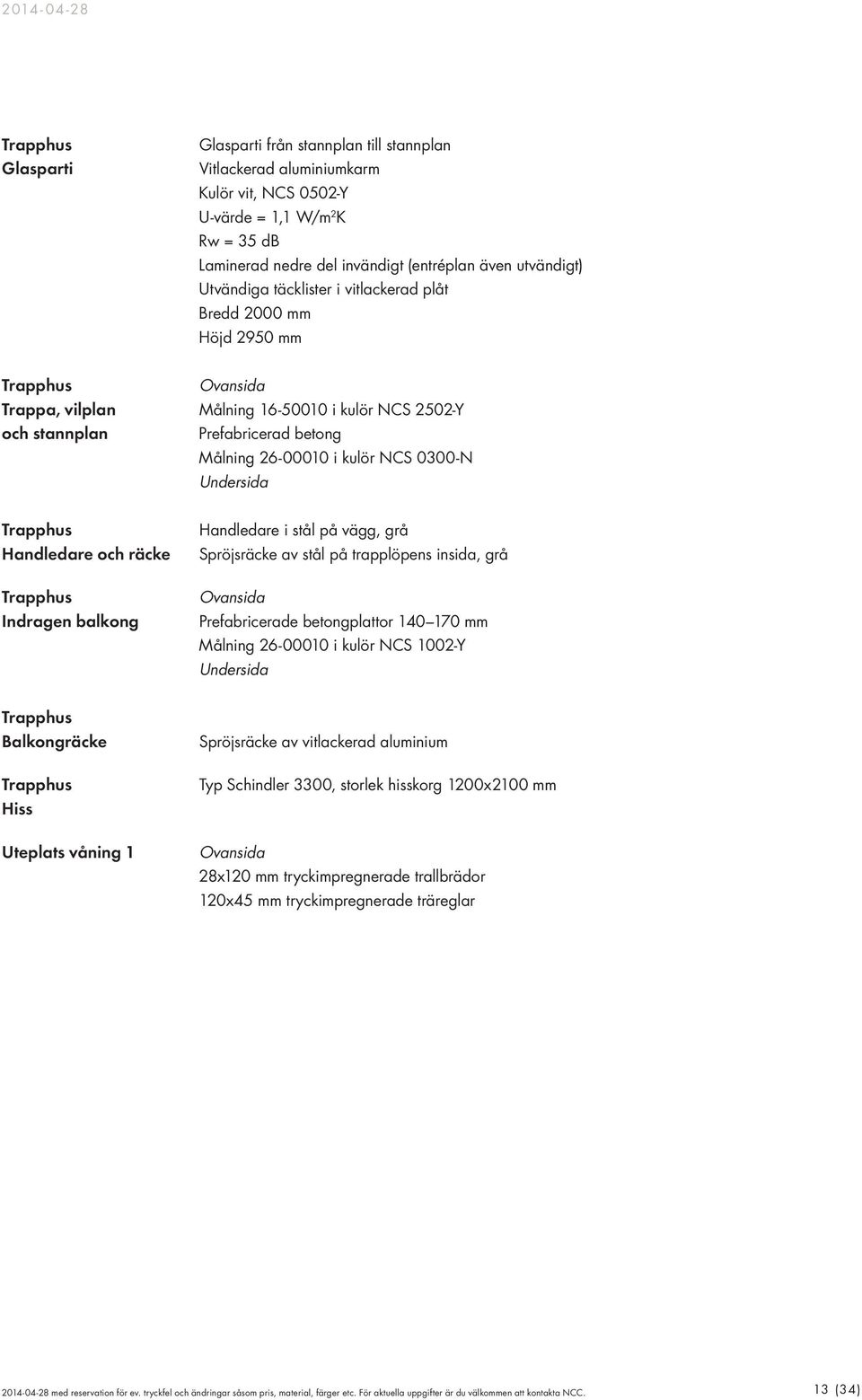

13 Trapphus Glasparti Glasparti från stannplan till stannplan Vitlackerad aluminiumkarm Kulör vit, NCS 0502-Y U-värde = 1,1 W/m 2 K Rw = 35 db Laminerad nedre del invändigt (entréplan även utvändigt) Utvändiga täcklister i vitlackerad plåt Bredd 2000 mm Höjd 2950 mm Trapphus Ovansida Trappa, vilplan Målning i kulör NCS 2502-Y och stannplan Prefabricerad betong Målning i kulör NCS 0300-N Undersida Trapphus Handledare och räcke Trapphus Indragen balkong Handledare i stål på vägg, grå Spröjsräcke av stål på trapplöpens insida, grå Ovansida Prefabricerade betongplattor mm Målning i kulör NCS 1002-Y Undersida Trapphus Balkongräcke Trapphus Hiss Uteplats våning 1 Spröjsräcke av vitlackerad aluminium Typ Schindler 3300, storlek hisskorg 1200x2100 mm Ovansida 28x120 mm tryckimpregnerade trallbrädor 120x45 mm tryckimpregnerade träreglar 13 (34)

14 4.8 BYGGDEL INSTALLATION Betongplattor 350x350x50 mm Undersida Värme och ventilation Luftburet värme- och ventilationssystem med förutsatt primär energikälla typ fjärrvärme Undercentral placerad i entréplan med kulvertering och/eller kanalisation genom schakt till respektive lägenhet Lägenhetsbaserade FTX-aggregat som placeras i våtrum Varje lägenhet drivs individuellt och regleras via temperaturgivare Kanalisation för systemet inom lägenhet löper nedfällt från tak i inbyggda installationsnischer Ventilationsdon i 4 r.o.k. (exklusive våtrum): 2 st tilluftsdon typ STQA st tilluftsdon typ STQA st frånluftsdon typ kso-v100 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v125 Ventilationsdon i 3 r.o.k. (exklusive våtrum): 2 st tilluftsdon typ STQA st tilluftsdon typ STQA st frånluftsdon typ kso-v100 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v125 Ventilationsdon i 2 r.o.k. (exklusive våtrum): 3 st tilluftsdon typ STQA st frånluftsdon typ kso-v100 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v125 Vatten och sanitet Alla vatten- och sanitetsinstallationer hålls till mitten av lägenheten i schakt mellan våtrum och kök El, tele och media Fastighetsundercentral placerad i entréplan som även innehåller mätartavlor för avläsning Elcentral för varje lägenhet placeras i lägenhetsförråd vid våtrum Mediacentral för varje lägenhet placeras i lägenhetsförråd vid våtrum Inom alla lägenhet finns dubbla RJ 45 uttag installerade i varje sovrum och vardagsrum Uttag och belysning tillhörande lägenhet med 2 r.o.k. (exklusive våtrum): 1 st lamp-/takuttag i underkant av nisch typ Schneider Electric Exxact Primo, vit 1 st lamp-/takuttag i framkant av nisch typ Schneider Electric Exxact Primo, vit 1 st lamp-/takuttag ovan kök typ Schneider Electric Exxact Primo, vit 4 st utanpåliggande lamp-/takuttag på vägg typ Schneider Electric Exxact Primo, vit 8 st utanpåliggande vägguttag typ Schneider Electric Exxact Primo, vit 2 st infällda vägguttag typ Schneider Electric Exxact Primo, vit 6 st uttag hörnbox typ Schneider Electric Exxact Primo, vit 2 st utanpåliggande mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 14 (34)

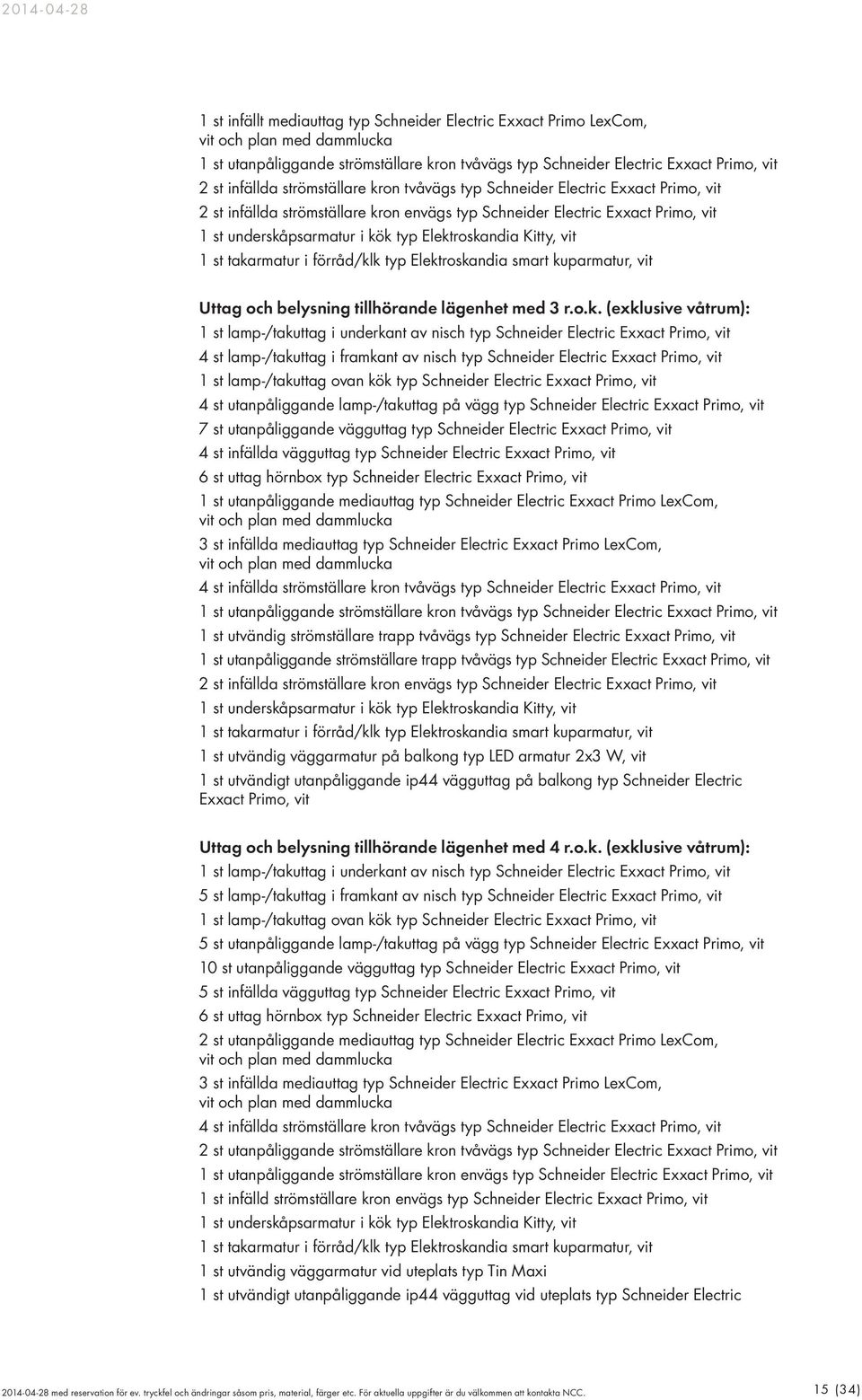

15 1 st infällt mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 1 st utanpåliggande strömställare kron tvåvägs typ Schneider Electric Exxact Primo, vit 2 st infällda strömställare kron tvåvägs typ Schneider Electric Exxact Primo, vit 2 st infällda strömställare kron envägs typ Schneider Electric Exxact Primo, vit 1 st underskåpsarmatur i kök typ Elektroskandia Kitty, vit 1 st takarmatur i förråd/klk typ Elektroskandia smart kuparmatur, vit Uttag och belysning tillhörande lägenhet med 3 r.o.k. (exklusive våtrum): 1 st lamp-/takuttag i underkant av nisch typ Schneider Electric Exxact Primo, vit 4 st lamp-/takuttag i framkant av nisch typ Schneider Electric Exxact Primo, vit 1 st lamp-/takuttag ovan kök typ Schneider Electric Exxact Primo, vit 4 st utanpåliggande lamp-/takuttag på vägg typ Schneider Electric Exxact Primo, vit 7 st utanpåliggande vägguttag typ Schneider Electric Exxact Primo, vit 4 st infällda vägguttag typ Schneider Electric Exxact Primo, vit 6 st uttag hörnbox typ Schneider Electric Exxact Primo, vit 1 st utanpåliggande mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 3 st infällda mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 4 st infällda strömställare kron tvåvägs typ Schneider Electric Exxact Primo, vit 1 st utanpåliggande strömställare kron tvåvägs typ Schneider Electric Exxact Primo, vit 1 st utvändig strömställare trapp tvåvägs typ Schneider Electric Exxact Primo, vit 1 st utanpåliggande strömställare trapp tvåvägs typ Schneider Electric Exxact Primo, vit 2 st infällda strömställare kron envägs typ Schneider Electric Exxact Primo, vit 1 st underskåpsarmatur i kök typ Elektroskandia Kitty, vit 1 st takarmatur i förråd/klk typ Elektroskandia smart kuparmatur, vit 1 st utvändig väggarmatur på balkong typ LED armatur 2x3 W, vit 1 st utvändigt utanpåliggande ip44 vägguttag på balkong typ Schneider Electric Exxact Primo, vit Uttag och belysning tillhörande lägenhet med 4 r.o.k. (exklusive våtrum): 1 st lamp-/takuttag i underkant av nisch typ Schneider Electric Exxact Primo, vit 5 st lamp-/takuttag i framkant av nisch typ Schneider Electric Exxact Primo, vit 1 st lamp-/takuttag ovan kök typ Schneider Electric Exxact Primo, vit 5 st utanpåliggande lamp-/takuttag på vägg typ Schneider Electric Exxact Primo, vit 10 st utanpåliggande vägguttag typ Schneider Electric Exxact Primo, vit 5 st infällda vägguttag typ Schneider Electric Exxact Primo, vit 6 st uttag hörnbox typ Schneider Electric Exxact Primo, vit 2 st utanpåliggande mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 3 st infällda mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 4 st infällda strömställare kron tvåvägs typ Schneider Electric Exxact Primo, vit 2 st utanpåliggande strömställare kron tvåvägs typ Schneider Electric Exxact Primo, vit 1 st utanpåliggande strömställare kron envägs typ Schneider Electric Exxact Primo, vit 1 st infälld strömställare kron envägs typ Schneider Electric Exxact Primo, vit 1 st underskåpsarmatur i kök typ Elektroskandia Kitty, vit 1 st takarmatur i förråd/klk typ Elektroskandia smart kuparmatur, vit 1 st utvändig väggarmatur vid uteplats typ Tin Maxi 1 st utvändigt utanpåliggande ip44 vägguttag vid uteplats typ Schneider Electric 15 (34)

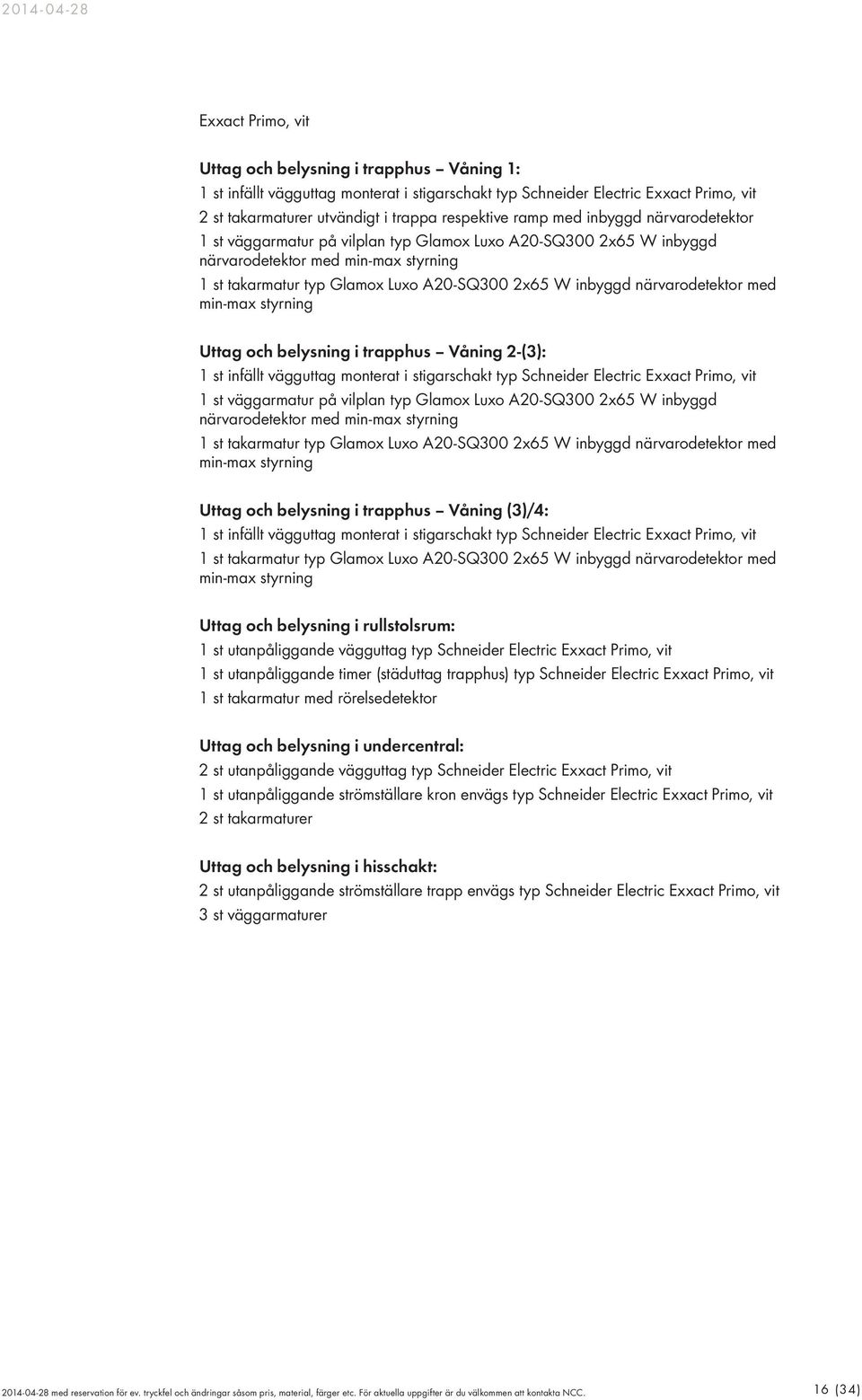

16 Exxact Primo, vit Uttag och belysning i trapphus Våning 1: 1 st infällt vägguttag monterat i stigarschakt typ Schneider Electric Exxact Primo, vit 2 st takarmaturer utvändigt i trappa respektive ramp med inbyggd närvarodetektor 1 st väggarmatur på vilplan typ Glamox Luxo A20-SQ300 2x65 W inbyggd närvarodetektor med min-max styrning 1 st takarmatur typ Glamox Luxo A20-SQ300 2x65 W inbyggd närvarodetektor med min-max styrning Uttag och belysning i trapphus Våning 2-(3): 1 st infällt vägguttag monterat i stigarschakt typ Schneider Electric Exxact Primo, vit 1 st väggarmatur på vilplan typ Glamox Luxo A20-SQ300 2x65 W inbyggd närvarodetektor med min-max styrning 1 st takarmatur typ Glamox Luxo A20-SQ300 2x65 W inbyggd närvarodetektor med min-max styrning Uttag och belysning i trapphus Våning (3)/4: 1 st infällt vägguttag monterat i stigarschakt typ Schneider Electric Exxact Primo, vit 1 st takarmatur typ Glamox Luxo A20-SQ300 2x65 W inbyggd närvarodetektor med min-max styrning Uttag och belysning i rullstolsrum: 1 st utanpåliggande vägguttag typ Schneider Electric Exxact Primo, vit 1 st utanpåliggande timer (städuttag trapphus) typ Schneider Electric Exxact Primo, vit 1 st takarmatur med rörelsedetektor Uttag och belysning i undercentral: 2 st utanpåliggande vägguttag typ Schneider Electric Exxact Primo, vit 1 st utanpåliggande strömställare kron envägs typ Schneider Electric Exxact Primo, vit 2 st takarmaturer Uttag och belysning i hisschakt: 2 st utanpåliggande strömställare trapp envägs typ Schneider Electric Exxact Primo, vit 3 st väggarmaturer 16 (34)

17 5. Ritningar Ritningarna visar ett exempelhus utformat med 11 lägenheter, 3 st 2 r.o.k., 6 st 3 r.o.k. och 2 st 4 r.o.k samt tillhörande köksuppställningar. 17 (34)

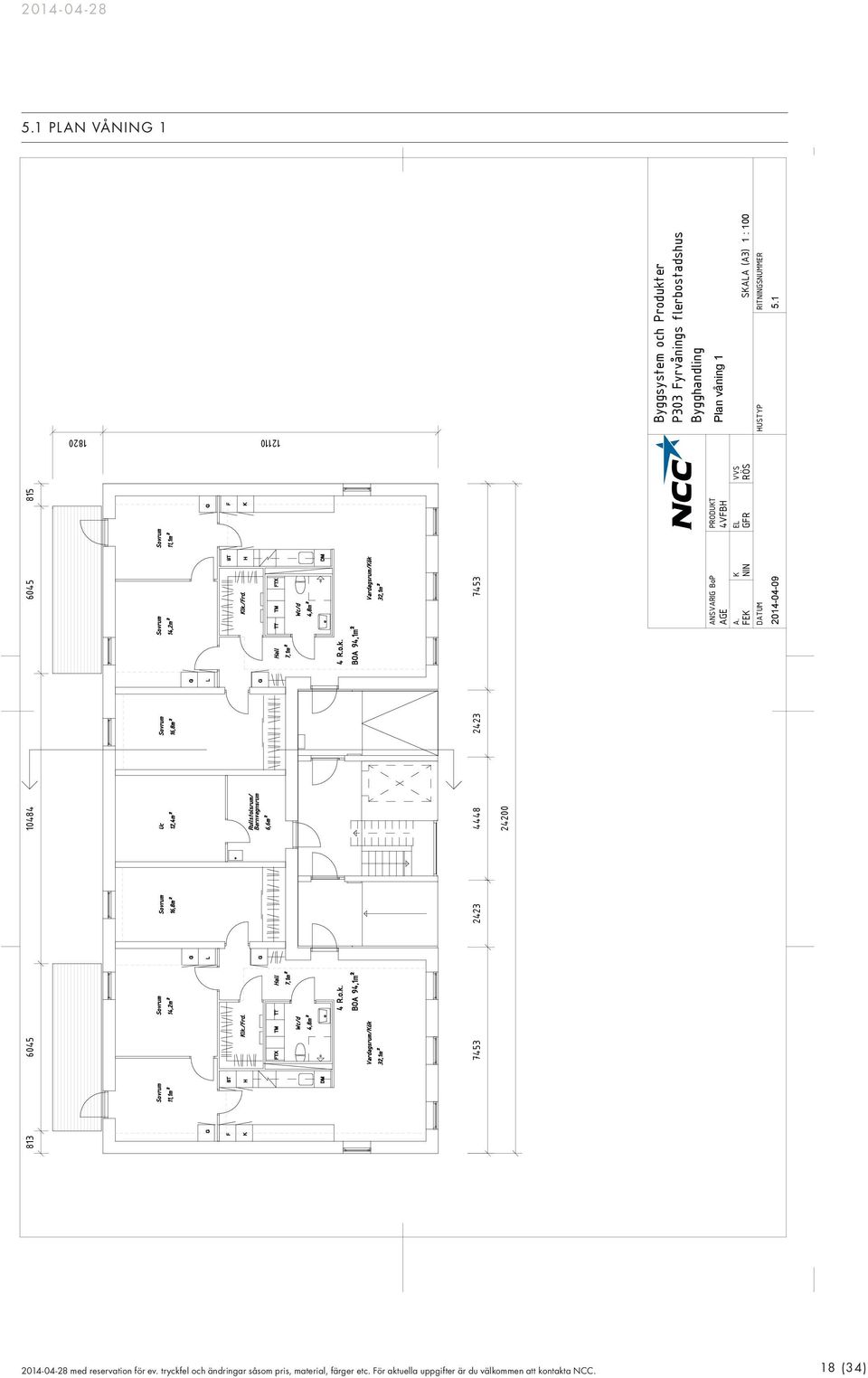

18 5.1 PLAN VÅNING Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Plan våning 1 A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

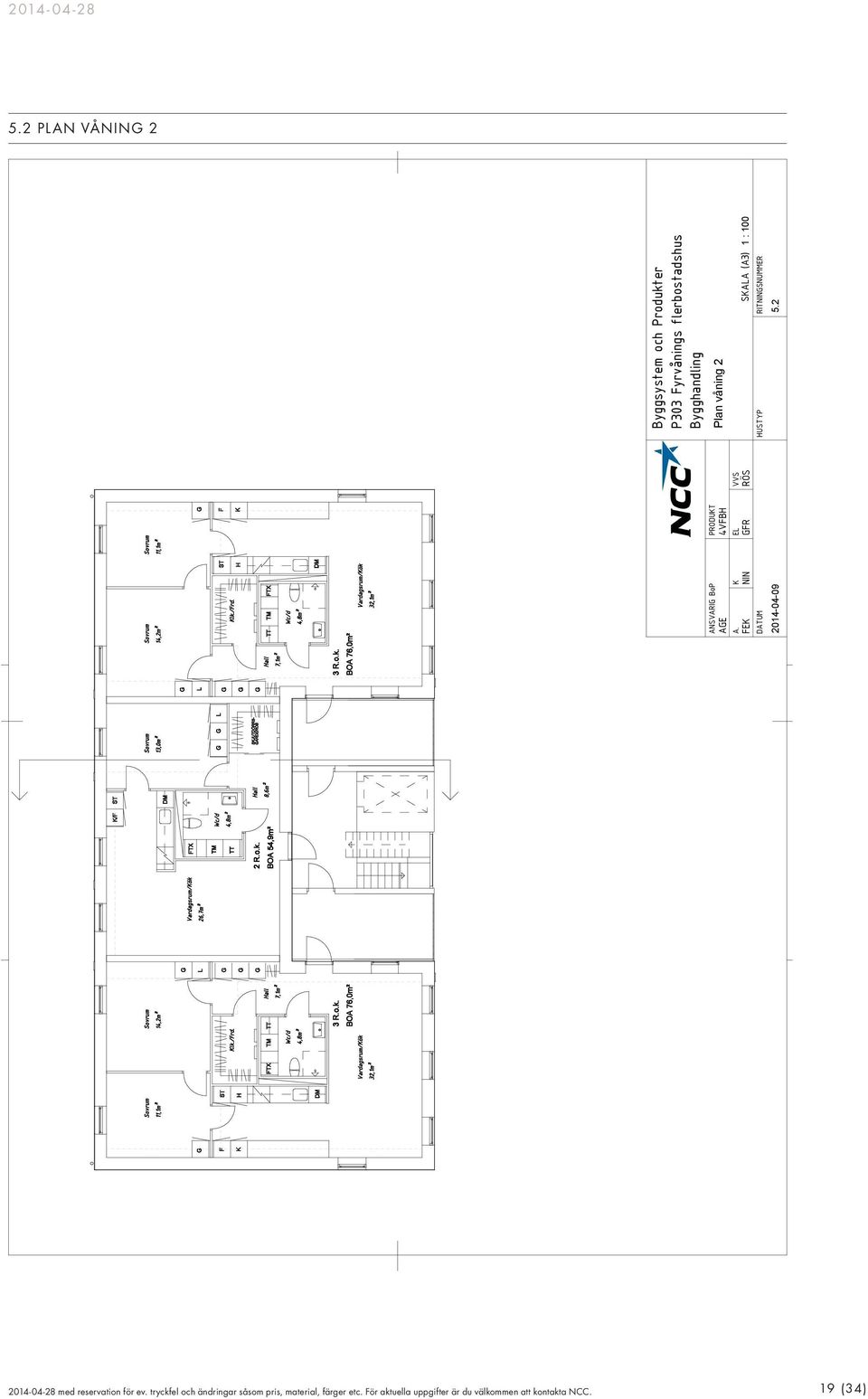

19 5.2 PLAN VÅNING 2 Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Plan våning 2 A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

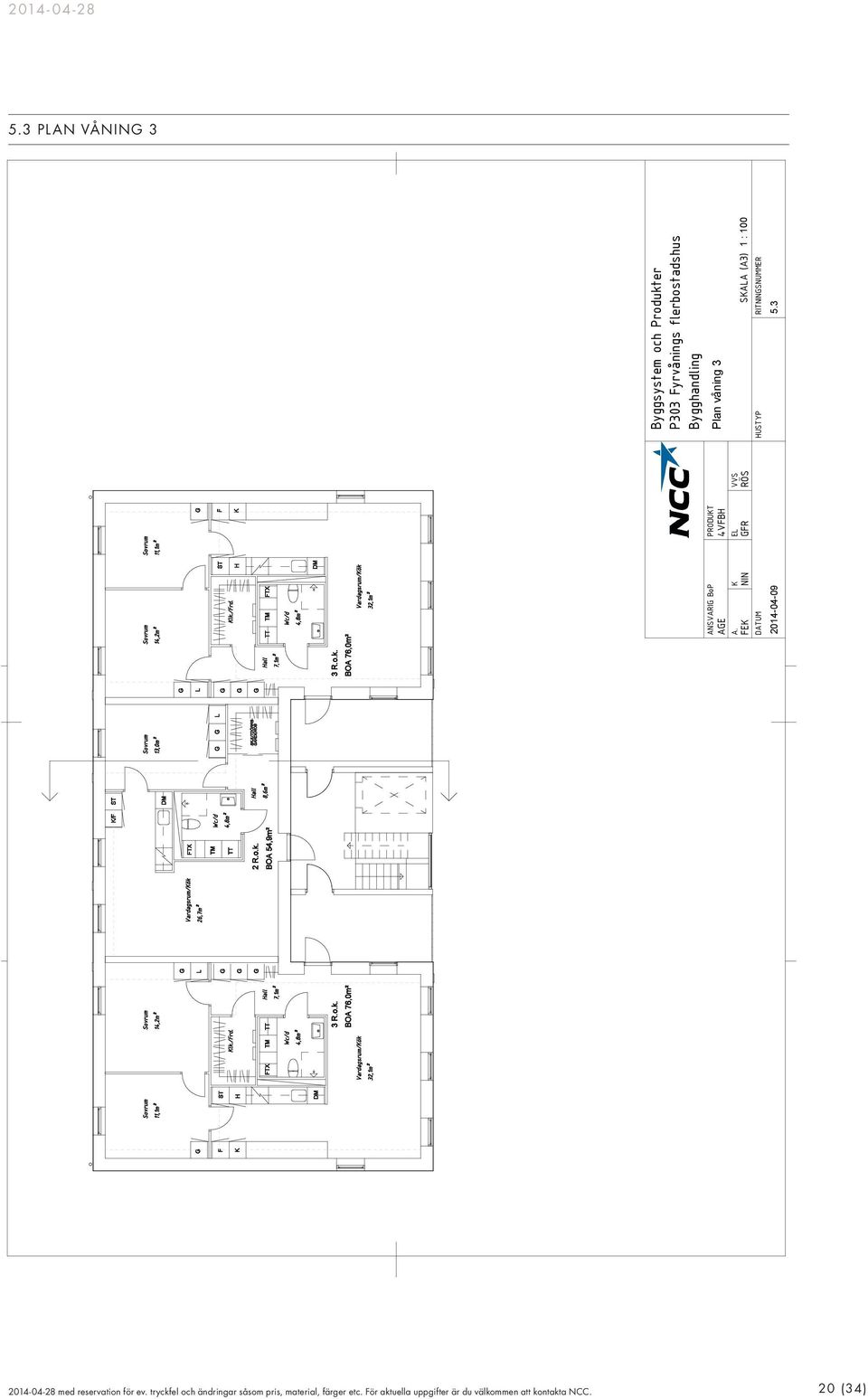

20 5.3 PLAN VÅNING 3 Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Plan våning 3 A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

21 5.4 PLAN VÅNING 4 Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Plan våning 4 A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

22 5.5 FASAD FRAMSIDA Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Fasad framsida A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

23 5.6 FASAD VÄNSTER SIDA Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Fasad vänstersida A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

24 5.7 FASAD BAKSIDA Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Fasad baksida A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

25 5.8 FASAD HÖGER SIDA Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Fasad högersida A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

26 5.9 SEKTION Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Sektion A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 100 DATUM HUSTYP RITNINGSNUMMER (34)

27 5.10 KÖKSUPPSTÄLLNING 2 R.O.K Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Uppställning kök 2 r.o.k. A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 30 DATUM HUSTYP RITNINGSNUMMER (34)

28 5.11 KÖKSUPPSTÄLLNING 3 OCH 4 R.O.K Byggsystem och Produkter P303 Fyrvånings flerbostadshus Bygghandling ANSVARIG BoP PRODUKT AGE 4VFBH Uppställning kök 3 och 4 r.o.k. A. K EL VVS FEK NIN GFR RÖS SKALA (A3) 1 : 30 DATUM HUSTYP RITNINGSNUMMER (34)

29 6. Illustrationsexempel Illustrationerna visar exempel på lägenhetsmöblering. I fall då ritningarna och illustrationerna avviker från varandra gäller ritningarna. 29 (34)

30 6.1 MÖBLERAD PLAN 2 R.O.K. 54,9 KVM, VÅNING 2 4 K/F ST UMGÅS / ÄTA / LÄSA 26,7m2 FTX SOVA /LÄSA/KLÄ SIG 12,7m2 TVÄTTA / DUSCHA 4,8m2 VÄLKOMMEN! Illustration: White TT G G L TM HALL 8,4m2 ORGANISERA/ FÖRVARA/ GARDEROB 30 (34)

31 6.2 MÖBLERAD PLAN 3 R.O.K. 76,1 KVM, VÅNING 2 4, VÄNSTER UMGÅS 26,7m2 G SOVA /LÄSA/KLÄ SIG 11,1m2 SOVA /LÄSA/KLÄ SIG 14,4m2 G L F ST G K H ORGANISERA/ FÖRVARA 3,8 G G FTX TT TM HALL 7,0m2 TVÄTTA / DUSCHA 4,8m2 VÄLKOMMEN! UMGÅS / ÄTA / LÄSA 32,2m2 BALKONG 10,6m2 Illustration: White 31 (34)

32 6.3 MÖBLERAD PLAN 3 R.O.K. 76,1 KVM, VÅNING 2 4, HÖGER SOVA /LÄSA/KLÄ SIG 12,7m2 G L SOVA /LÄSA/KLÄ SIG 14,4m2 SOVA /LÄSA/KLÄ SIG 11,1m2 G G G L G ST F ALL 4m2 ORGANISERA/ FÖRVARA/ GARDEROB G G HALL 7,0m2 TM ORGANISERA/ FÖRVARA 3,8m2 TT FTX H K TVÄTTA / DUSCHA 4,8m2 VÄLKOMMEN! BALKONG 10,6m2 UMGÅS / ÄTA / LÄSA 32,2m2 Illustration: White 32 (34)

33 MÖBLER AD PL AN 4 R.O.K. 94,1 KVM, VÅNING 1, VÄNSTER UTEPLATS 10,8m2 SOVA /ARBETA 14,2m2 SOVA / LEKA 11,1m2 SOVA /LÄSA/KLÄ SIG 16,8m2 ORGANISERA/ FÖRVARA 4m2 HALL 7,1m2 TVÄTTA / DUSCHA 4,8m2 VÄLKOMMEN! Illustration: White UMGÅS / ÄTA / LÄSA 32,1m2 0 1:50 ( A3 ) 1M 5M 33 (3 4 ) 4 r.o.k - 94,1 m2

34 6.5 MÖBLERAD PLAN 4 R.O.K. 94,1 KVM, VÅNING 1, HÖGER UTEPLATS G SOVA /LÄSA/KLÄ SIG 14,4m2 SOVA /LÄSA/KLÄ SIG 11,1m2 SOVA / KLÄ SIG 16,5m2 L G ST F ORGANISERA/ FÖRVARA 3,8m2 H K G HALL 7,0m2 TM TT FTX POST TVÄTTA / DUSCHA 4,8m2 VÄLKOMMEN! UMGÅS / ÄTA / LÄSA 32,2m2 Illustration: White NCC Communication 2014/04 34 (34) 0 1M 2M 4 r.o.k. - 94,1m2
