Produktbeskrivning Design Quattro

Transkript

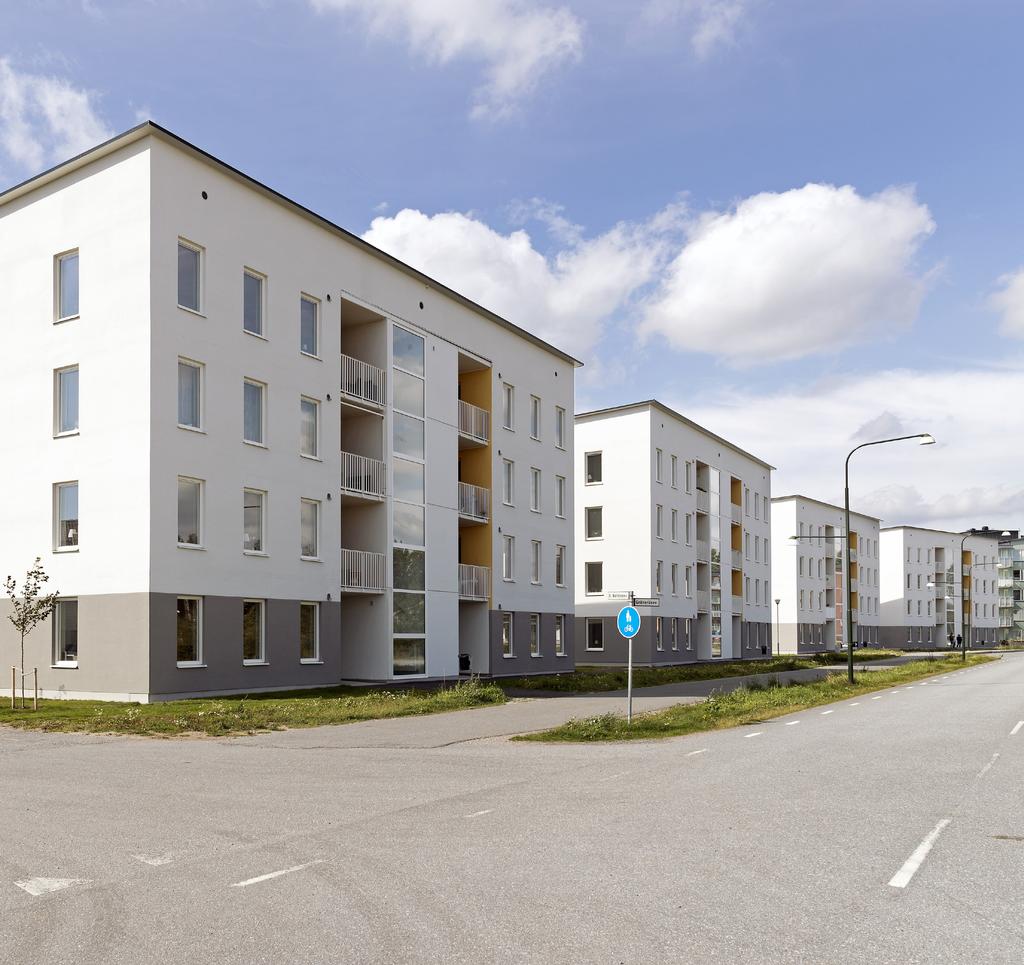

1 Bilden är från Projekt Marsvinet, Örebro. Avvikelser kan förekomma. Denna produktbeskrivning redogör för basutförande av produkten Design Quattro. Särredovisade projekt-och lägenhetsval(avser utformning såväl som kostnad) ingår inte i basutförandet. Beskrivning av ingående byggdelar och artiklar avser kvalitetsnivå för levererad slutprodukt. Enskilda delar med specificerad leverantör kan komma att utbytas mot likvärdigt alternativ. Denna beskrivning och övriga handlingar kompletterar varandra med avseende på omfattning, funktion, kvalitet och utseende. Foto: Alexander Von Sydow Produktbeskrivning Design Quattro

2 Innehåll 1. Byggsystemet och produkten Design Design Quattro Miljö Föreskrifter och normer Produktbeskrivning Byggdel grund Byggdel yttervägg Byggdel innervägg Byggdel bjälklag Byggdel tak Byggdel pod Byggdel entré Byggdel installation Ritningar Plan våning Plan våning Plan våning Plan våning Fasad framsida Fasad vänster sida Fasad baksida Fasad höger sida Sektion Köksuppställning 1 och 2 r.o.k. del Köksuppställning 1 och 2 r.o.k. del Köksuppställning 3 r.o.k. del Köksuppställning 3 r.o.k. del Illustrationsexempel Möblerad plan, entréplan Möblerad plan, våning Möblerad plan 1 R.o.k. 33,7 kvm, Våning Möblerad plan 2 r.o.k. 54,8 kvm, våning Möblerad plan 3 r.o.k. 76,0 kvm, våning 1, vänster Möblerad plan 3 r.o.k. 76,0 kvm, våning 1, höger Möblerad plan 3 r.o.k. 76,0 kvm, våning 2 4, vänster Möblerad plan 3 r.o.k. 76,0 kvm, våning 2 4, höger Kompletterande dokument Tillvalslista Design ränsdragningslista Design Färgsättningsdokument Design Quattro 2 (33)

3 1. Byggsystemet och produkten 1.1 Design Design är ett byggsystem för bostäder utvecklat för en kostnadseffektiv och säker produktion av bostäder för hyres-och bostadsrätter. Byggsystemet består av ett antal tekniska lösningar: ytterväggskonstruktion, systemlösning av badrum, ventilation med mera. Design består även av ett antal icketekniska val, till exempel affärsmodell och marknadsföring. Ur byggsystemet har Design Quattro utvecklas av tillsammans med White arkitekter. 1.2 Design Quattro Design Quattro är en husprodukt för hyres- och bostadsrätter i tre eller fyra plan. En huskropp består av ett till tre sammansatta trapphus som tillsammans bildar ett lamellhus. Entréplanet innehåller två 3 r.o.k, en 1 r.o.k, undercentral, och barnvagnsrum. Normalplanet, våning två till fyra, består av två 3 r.o.k. och en 2 r.o.k. 1 r.o.k. 33,8 kvm BOA 2 r.o.k. 55,0 kvm BOA 3 r.o.k. 76,0 kvm BOA BOA för trapphus med tre våningar = 599,8 kvm BOA för trapphus med fyra våningar = 806,8 kvm BTA per våningsplan = 278,0 kvm BTA för trapphus med tre våningar = 816,0 kvm BTA för trapphus med fyra våningar = 1085,0 kvm BOA/BTA för trapphus med tre våningar = 0,74 BOA/BTA för trapphus med fyra våningar = 0,74 BRA för entréplan = 235,0 kvm BRA per normalplan = 227,0 kvm BRA för trapphus med tre våningar = 692,0 kvm BRA för trapphus med fyra våningar = 916,0 kvm BYA för ett trapphus = 293,0 kvm Byggnaden har en isolerad tung stomme av platsgjuten betong. Även det lägenhetsskiljande bjälklaget är av betong. Våtrummet och köket bildar lägenhetens kärna, det vi kallar pod. Våtrummet är oorganiskt och prefabricerat.ventilation och luftburen värme distribueras genom lägenhetsbaserade FTX-aggregat. Alla 3 r.o.k. på våning 2 4 och 3 r.o.k vänster våning 1 har en generös uteplats vid sin entré. De boende på första våningen har sin uteplats på andra sidan huset. 2. Miljö För att minimera användningen av material som kan ge skadliga effekter på människor och miljö används byggvaror och kemiska produkter som antingen är registrerade i BASTA-systemet* eller bedöma i Byggvarubedömningen. * BASTA-systemet stöds av Sveriges största aktörer inom bygg- och anläggningsbranschen och syftar till att fasa ut farliga kemiska ämnen från byggsektorn. BASTA-registret innehåller produkter som uppfyller systemets högre krav. 3 (33)

4 3. Föreskrifter och normer DESIN QUATTRO UPPFYLLER FÖLJANDE FÖRESKRIFTER OCH NORMER: enerellt Boverkets byggregler, BFS 2011:6 med ändringar t.o.m. BFS 2017:5 - BBR 25 Konstruktion AMA Hus 14, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt AMA Anläggning 17, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt SS-EN 1990 rundläggande dimensioneringsregler SS-EN 1991 Laster SS-EN 1992 Betongkonstruktioner SS-EN 1993 Stålkonstruktioner SS-EN 1994 Samverkanskonstruktioner i stål & betong SS-EN 1995 Träkonstruktioner SS-EN 1997 eokonstruktioner EKS 10 Europeiska konstruktionsstandarder Installation VVS AMA VVS & Kyl 16, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt Installation El och tele/data AMA EL 16, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt SS , ELSÄK-FS 2013:1 och tillägg ELSÄK-FS 2014:2 Installationsförordningen SS , Elinstallationer för lågspänning. BFS 2012:11 direktiv H14 och SS-EN och SS-EN Projektering och utförande utförs enligt Arbetarskyddsstyrelsens arbetsmiljöanvisningar. Provning AMA AF 12 AFD 352 samt tillhörande råd och anvisningar 4 (33)

5 4. Produktbeskrivning 4.1 BYDEL RUND runden utgörs i sitt basutförande av platta på mark Kantbalk Utvändigt Synlig sockel med fibercementskiva, grå (ofärgad) Kantbalkselement typ KBF med 100 mm cellplast (höjd 400 mm, bredd 700 mm) Armerad betong (höjd 300 mm, bredd 500 mm) Invändigt rundplatta Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 100 mm armerad betong 300 mm cellplast (lokalt 150 mm under våtrum) Undersida 4.2 BYDEL YTTERVÄ Yttervägg Utsida 10 mm puts på glasfiberväv i NCS-1002-Y 120 mm cellplast 150 mm armerad betong 120 mm cellplast 24 mm/45 mm stålprofil s mm gips (mot utrymningsväg 13 mm gips + 15 mm brandgips) Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Insida 5 (33)

6 Fönsterparti öppningsbart Karm och båge av trä/aluminium Karmyttermått 986 x 1445/1745 mm (sidohängt) Kulör NCS 0502-Y U-värde = 0,9 W/m2K Ljudklass Rw = 42dB Utvändiga fönsterbleck i vitlackerad plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Fönsterbänk av grå granit Trycke typ Hoppe 0710/U26 med handtagsspärr Barnsäkert vädringsbeslag Fix 92, på ett fönster i vardera rum på våning 2 4 Entrédörr lägenhet Avser dörr från trapphus till lägenhet 3 r.o.k Dörrblad och karm av trä Karmyttermått 988 x 2080 mm Kulör enligt färgsättningsdokument U-värde= 0,91 W/m2K Brandklass EI30 Smygen på utsidan är beklädd med 12 mm fibercementskiva i kulör NCS 1002-Y Smygen på insidan i betong är beklädd med plåt i kulör enligt färgsättningsdokument Lås typ ASSA 2002, låscylinder typ 4810 Trycke typ ASSA 6696, matt krom Dörrkik Avser dörr från trapphus till lägenhet 1 r.o.k., 2 r.o.k & 3 r.o.k. (entréplan, höger) Dörrblad och karm av trä Karmyttermått 986 x 2079 mm Kulör enligt färgsättningsdokument Ljudklass Rw = 40 db Brandklass EI30 Smygen på utsida är beklädd med gips i kulör enligt färgsättningsdokument Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Låskista typ ASSA 2002, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Dörrkik 6 (33)

7 Avser dörr från indragen balkong till lägenhet 3 r.o.k Dörrblad och karm i trä/aluminium, delvis glasat Karmyttermått 990 x 2083 mm Kulör NCS 0502-Y U-värde= 1,2 W/m2K Ljudklass Rw = 30 db Utvändiga tröskelbleck Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 Låskista typ ASSA 2002, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Dörrbroms typ Byggbeslag Fix 523T Fönsterdörr uteplats Avser dörr från lägenheter i entréplan till uteplats på baksidan Karm och båge av trä/aluminium Karmyttermått 986 x 2080 mm Kulör NCS 0502-Y U-värde = 0,9 W/m2K Ljudklass Rw = 34 db Utvändiga tröskelbleck i rostfri plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips, målning i kulör NCS 0500-N glans 5 Lås typ spanjolett, låscylinder ASSA 1801 Trycke typ Hoppe Tokyo natureloxerat Utvändigt draghandtag Hoppe BYDEL INNERVÄ Innervägg 12x56 mm sockellist i eklaserad furu Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 1 Målning i kulör NCS 0500-N glans 5 50 mm armerad skalvägg 100 mm armerad betong 50 mm armerad skalvägg Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Spackling och sockellist utgår i utrymme mot rullstolsrum och undercentral. 7 (33)

8 Innervägg 12x56 mm sockellist i eklaserad furu Betong Typ 2 Målning i kulör NCS 0500-N glans 5 13 mm gips 25 mm stålregel 50 mm armerad skalvägg 100 mm armerad betong 50 mm armerad skalvägg Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innerdörr Dörrblad och karm med vit slät yta Karmyttermått 886 x 2089 mm Kulör NCS S 0502-Y Vitt överliggande foder 12x56 mm i kulör NCS 0502-Y Vitt vertikalt foder 15x56 mm i kulör NCS 0502-Y Trycke typ ASSA 5614, blank krom Tröskelplatta i ek Installationsnisch Monterat ned från tak, variabel höjd och bredd Uppbyggnad: Plåtvinklar LP50 13 mm gips Målning i kulör NCS 0500-N glans BYDEL BJÄLKLA Bjälklag Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 200 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida 4.5 BYDEL TAK Tre graders taklutning med takutsprång ( i kulör NCS 1002-Y) på samtliga sidor (300 mm). Tak Ovansida Ytpapp, gråsvart (ofärgad) Underlagspapp 18 mm plywood Prefabricerade takstolar S1200 mm Syllpapp 500 mm lösullsisolering 150 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida Avvattning Sker i halvrunda hängrännor längs långsidorna av huset till samlingspunkt vid kortsidorna av respektive enhet där stuprör tar vid. Där stuprör går ner i mark finns lövsil. Hängrännor och stuprör är av svart plåt. 8 (33)

9 Säkerhet Kombinerad rök- och uppstigningslucka, CE-märkt, 1000x1000 mm, svart 2 st utvändiga inspektionsluckor, 600x900 mm, svarta 1 st vindslucka 600x1000 mm till vindsutrymme finns i trapphuset, grå 4 st fästöglor för infästning av säkerhetsväst (sele), svarta 3 st fästöglor med 20 m vajer för infästning av säkerhetsväst (sele), svarta Luftning Takstos för luftning av avlopp, svart 4.6 BYDEL POD Pod avser lägenhetskärnan bestående av våtrum och kök samt lägenhetsinrede (garderober, klädstång etc). Våtrum Stomme Prefabricerat volymelement, helt färdigt inkl. inrede olvplatta av betong Klinkerplattor på golv och sockel, storlek 100x100 mm, typ Marazzi Easy Anthracit, matt grå-svart Fogar mellan klinkerplattor, typ Ultracolor Manhattan 110, mörkgrå Väggar av stålkassetter Kakelplattor på väggar, storlek 200x200 mm, typ Arch Bianco Luce, blank vit Fogar mellan kakelplattor, typ Ultracolor Manhattan 110, ljusgrå Tak av stålkassetter, kulör NCS 0502-B50 Våtrum Beklädnad Våtrummet kläs på delar av utsidan som gränsar mot sovrum och klädkammare 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Våtrummet kläs på del av utsidan som gränsar mot kök (schaktutrymme): 45 mm plåtregel s mm plywood 13 mm gips Våtrummet kläs på del av utsidan som gränsar mot vardagsrum/korridor: 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu 9 (33)

10 Våtrum Tvättställ: Ifö Spira 15062, storlek 600x445 mm, vit Inrede/Vitvaror Tvättställsblandare: Mora MMIX B5 ECO, A-Klass, krom Spegelskåp: WC: Svedbergs Line 60, LED-belysning, vit Ifö Sign 6893, vägghängd, vit Toalettpappershållare: eesa 145, krom olvavlopp i dusch: Duschblandare: Duschset: Duschvägg: Handdukskrokar: Bänkskiva: Väggskåp: Tvättmaskin: Torktumlare: Purus Oden, storlek 150x150 mm Mora MMIX 150cc ECO, A-klass, krom MMIX S5, krom lasdörrar Ifö Space, halvrund, storlek 800x900 mm eesa NR krok, krom eesa NR krok, krom Laminatskiva, storlek 1400x610x30 mm, vit 2 st ovan bänkskiva, storlek 1400x600x300 mm, vit 2 st dörrar Electrolux, A+++, 6 kg, 1200 rpm, vit Electrolux, A+, 8 kg, värmepump, vit Belysningsarmatur i tak: Plafond Monn 255 LED 2900K 10W, vit Strömbrytare: Exxact Primo kron 1-pol, vit Fördelarskåp, låsbart, storlek 400x400 mm 5 st infällda vägguttag typ Exxact Primo, vit 1 st timer till vägguttag typ Exxact Primo, vit 1 st frånluftsdon typ KV st överluftsdon typ KV-160 Kök Skåpstomme: Marbodal, direktlaminat, tjocklek 16 mm, vit Stomme/Inrede Skåpsluckor: Marbodal Aspekt, slät vit MDF, tjocklek 16 mm Handtag: Marbodal Zenith, c/c 40, rostfri Bänkskiva: Marbodal, laminat Zeus Antracit 534, tjocklek 30 mm med rak kant Diskbänksplåt: Köksblandare: Stänkskydd: Sparksockel: Passbit: Täcksidor: Takanslutning: Franke Delux, heltäckande diskbänk med två hoar, storlek 1200x600x30 mm Mora MMIX K5 med avstängningsventil för diskmaskin, krom Aluminiumtäckt skiva med polyetenkärna, tjocklek 3 mm, vit Direktlaminat, tjocklek 16 mm, vit Direktlaminat, tjocklek 16 mm, vit Laminatbelagd spånskiva, tjocklek 16 mm, vit Direktlaminat, tjocklek 16 mm, vit Skåpsindelning och detaljer i lägenhet med 1 och 2 r.o.k.: 1 st Diskbänkskåp med delad botten och sidohängd källsortering 1 st Bänkskåp med 3 tandemlådor 1 st Bänkskåp för inbyggnadsugn, med låda 1 st Bänkskåp med handukshängare 1 st Väggskåp för micro 2 st Väggskåp med hyllor 1 st Överskåp ovan kyl/frys 10 (33)

11 Skåpsindelning och detaljer i lägenhet med 3 r.o.k.: 1 st Diskbänkskåp med delad botten och sidohängd källsortering 1 st Bänkskåp med 3 tandemlådor 1 st Bänkskåp för inbyggnadsugn, med låda 1 st Bänkskåp med handukshängare 5 st Bänkskåp med dörr och hyllor 1 st Väggskåp för micro 2 st Väggskåp med hyllor 1 st Överskåp ovan kyl 1 st Överskåp ovan frys 1 st Högskåp Kök Vitvaror Vitvaror från Electrolux i vit kulör. Informationen beskriver egenskaper hos vitvarorna. Information gällande modellnamn fås på begäran. Inbyggnadshäll: Inbyggnadsugn: Microvågsugn: Diskmaskin: Kombinerad kyl/frys till 1 och 2 r.o.k.: Kyl till 3 och 4 r.o.k.: Frys till 3 och 4 r.o.k.: Induktionshäll, zonindelad med boosterfunktion, 600 mm Energiklass A, konvektion 700W Energiklass A+, 49dB, 600mm Energieffektivitetsklass A++, LowFrost, 1845 mm Energieffektivitetsklass A+, 1850 mm Energieffektivitetsklass A+, 1850 mm Läckageskydd monteras under kyl, frys och diskmaskin Köksfläkt Köksfläkt från Franke i vit kulör. Kolfilterfläkt: Energieffektivitetsklass B, Kåpa. Förvaring arderob 1 st i 1 r.o.k. 2 st i 2 r.o.k. 5 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st garderob inkluderar 1 st hyllplan och 2 st klädstänger Förvaring Linneskåp 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri mm, djup 600 mm, höjd 2100 mm 1 st linneskåp inkluderar 5 st hyllplan och 4 st trådbackar 11 (33)

12 Förvaring Städskåp Förvaring Skjutdörrsgarderob 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ Marbodal, vit slät dörr med handtag Solo, c/c 128, rostfri Bredd 600 mm, djup 565 mm, höjd 2100 mm 1 st städskåp inkluderar slanghållare och kemikalieskåp Finns ej i 1 r.o.k. 1 st i 2 r.o.k. Finns ej i 3 r.o.k. Leverantör: Marbodal Bredd 1790 mm innehållande 1 st dörr vit unik, 1 st dörr silverspegel. 2 st anslagslister Höjd 2400 mm Inrede: Vit konsolhylla (djup 390 mm) med underliggande klädstång Förvaring Konsolhylla i klk/frd Finns ej i 1 r.o.k. Finns ej i 2 r.o.k. 1 st i 3 r.o.k. Längd 3400 mm Vit konsolhylla (djup 390 mm) med underliggande klädstång Förvaring Hatthylla 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ BB86 Dubbel, Bok och vit Bredd 500 mm Inredning Dörrklocka 1 st per lägenhet Typ Dörrsignal DW311XX, vit/grå Inredning Brandvarnare 1 st i 1 r.o.k. 1 st 2 r.o.k. 2 st i 3 r.o.k. Typ Optisk 9V STD batteridriven Förvaring Förråd - Förråd i rullstolsrum tillhör 1 r.o.k. Övrigt Hus- och lägenhetsbeteckning 1 st våningsregister, silvergrå Typ DinBox Sverige, natur aluminium Övrigt Postfack 1 st fastighetsbox, silvergrå Typ DinBox Sverige 1 st tidningshållare per lägenhet, aluminium 12 (33)

13 4.7 BYDEL ENTRÉ Byggdel entré inkluderar hela trapphuset, hiss, indragna balkonger samt trädäck på motstående sida från entré. Trapphus Prefabricerat trapphus i betong ovan platsgjuten grund. Trapphuset angörs ifrån huvudentrén. Ifrån stannplan nås trappa, hiss samt entrédörrar till lägenheter. På översta våningsplanet finns inspektionslucka till vindsutrymme och en uppstigningslucka till taket. Trapphus Bottenplatta: 300 mm prefabricerad betong, målad i kulör NCS S2502-Y Hisschakt Väggar: 250 mm armerad betong, målad i kulör NCS 0500-N Trapphus rundplatta Avser grundplatta undercentral och barnvagns-/rullstolsrum Ovansida 100 mm armerad betong, dammbindning mm cellplast Undersida Avser grundplatta exklusive undercentral och barnvagns-/rullstolsrum Ovansida Klinker typ Centro start Antracite 1500 x 1800 mm infälld torkmatta, typ kåbe 100 mm armerad betong 100 mm cellplast Undersida Trapphus Vilplan och stannplan Ovansida Klinker typ Centro start Antracite Stegljudsdämpning Prefabricerad betong, klass B Målning i kulör NCS 0300-N Ljudabsorbent med täckninggrad på ca 30%, Klass A Undersida Trapphus Trappa Ovansida Trappsteg med kontrastmarkering på första och sista steget Plan- och sättsteg i sten typ granit Prefabricerad betong, klass B Målning i kulör NCS 0300-N Undersida Trapphus Vägg fasad Avser vägg mellan indragna balkong och trapphus Utsida Målning i kulör NCS 1002-Y Prefabricerade betongväggar, klass B (varierande tjocklek) Målning i kulör enligt färgsättningsdokument Trapphus 13 (33)

14 Trapphus Innervägg Avser vägg mellan trapphus och lägenhet Trapphus Klinkersockel Målning i kulör enligt färgsättningsdokument 2x13 mm gips (våning 1 ) / 13 mm gips (våning 2-4) 120 mm cellplast 150 mm armerad betong 120 mm cellplast 25 mm vertikal stålprofil s mm brandgips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Lägenhet Avser vägg mellan undercentral och barnvagns-/rullstolsrum Undercentral 12x56 mm sockellist i kulör NCS-S 0502-Y Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i kulör NCS-S 0502-Y Barnvagns-/rullstolsrum Trapphus Entrédörr Avser dörr till trapphus Dörrblad och karm av aluminium och glas Karmyttermått 1170 x 2085 mm Kulör RAL 9010 U-värde 1,4 W/m2K Ljudklass Rw = 34 db Portlås Dörrautomatik + sensor Elslutbleck Lås typ ASSA 6585, cylinder ASSA 4820 Draghandtag / tryckplatta Avser dörr från trapphus till barnvagns-/rullstolsrum Dörrblad och karm av trä Karmyttermått 988 x 2080 mm Kulör enligt färgsättningsdokument U-värde= 0,91 W/m2K Brandklass EI30 Smygen på utsidan är beklädd med 2 lager 13 mm gips i NCS-kulör 0500-N Smygen på insidan är beklädd med mm gips i NCS-kulör 0500-N Lås typ ASSA 232, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Dörrautomatik + sensorer Elslutbleck Portlås 14 (33)

15 Avser dörr mellan barnvagnss / rullstolsrum och förråd tillhörande 1 r.o.k. Dörrblad och karm av trä Kulör NCS S 0502-Y Överliggande foder 12x56 mm i kulör NCS 0502-Y på båda sidor Vertikalt foder 12x56 mm i kulör NCS 0502-Y på båda sidor Låskista ASSA 2002, låscylinder typ ASSA 4820 Trycke typ ASSA 6696, matt krom Trapphus lasparti lasparti från stannplan till stannplan Karm av aluminium Karmyttermått 2000 x 2950 mm Kulör NCS 0502-Y U-värde = 1,1 W/m2K Ljudklass Rw = 35 db Laminerad nedre del invändigt (entréplan även utvändigt) Utvändiga täcklister i vitlackerad plåt Trapphus Trappa, Ovansida vilplan och stannplan Målning i kulör NCS 2502-Y Prefabricerad betong, klass B Målning i kulör NCS 0300-N Trappsteg med kontrastmarkering på första och sista steget Undersida Trapphus Handledare och räcke Handledare i stål på vägg, kulör enligt färgsättningsdokument Spröjsräcke av stål på trapplöpens insida, kulör enligt färgsättningsdokument Indragen balkong Balkongräcke Spröjsräcke av vitlackerad aluminium Trapphus Hiss Typ Kone Monospace 500, storlek hisskorg 1100x2100 mm Kulör hissdörrar enligt färgsättningsdokument Uteplats våning 1 Ovansida 28x120 mm tryckimpregnerade trallbrädor 120x45 mm tryckimpregnerade träreglar Syllpapp Betongplattor 500x500x50 mm Undersida 4.8 BYDEL INSTALLATION Värme och ventilation Luftburet värme- och ventilationssystem med förutsatt primär energikälla typ fjärrvärme Undercentral placeras i entréplan med kulvertering och/eller dragning via schakt genom schakt till respektive lägenhet. Lägenhetsbaserade FTX-aggregat som placeras i våtrum Varje lägenhet drivs individuellt och regleras via temperaturgivare i lägenhet Aggregatet kan ställas in med en maxtemperatur på 23 grader Kanalisation för systemet inom lägenhet löper nedfällt från tak i inbyggda installationsnischer Trapphus och undercentral värms med vattenburen radiator 15 (33)

16 FTX-aggregat 1 st i 1 r.o.k. 1 st i 2 r.o.k. 1 st i 3 r.o.k. Typ REC RT Blue 4 Utrustning för mätning av energianvändning (antalet varierar beroende på projektutformning): 1 st elenergimätare 3-fas inkl. radio 1 st värmemängdsmätare inkl. radio 1 st kallvattenmätare inkl. radio 1 st datainsamlare Ventilationsdon i 1 r.o.k. (exklusive våtrum): 2 st tilluftsdon, 100 mm 1 st frånluftsdon, 100 mm 1 st överluftsdon, 160 mm 1 st frånluftsdon, 125 mm Ventilationsdon i 2 r.o.k. (exklusive våtrum): 3 st tilluftsdon, 100 mm 1 st frånluftsdon, 100 mm 1 st överluftsdon, 160 mm 1 st frånluftsdon, 125 mm Ventilationsdon i 3 r.o.k. (exklusive våtrum): 4 st tilluftsdon, 125 mm 2 st frånluftsdon, 100 mm 1 st överluftsdon, 160 mm 1 st frånluftsdon, 125 mm Utrustning för styrd vindsventilation (antalet varierar beroende på projektutformning): 1 st tilluftsfläkt 1 st styrenhet 2 st sensorer 1 st tilluftsspjäll 2 st frånluftsspjäll Sanitet Alla vatten- och sanitetsinstallationer hålls till mitten av lägenheten i schakt mellan våtrum och kök olvbrunn finns placerad i UC. Utslagsback monteras i barnvagns-/rullstolsrum. Vattenutkastare monteras utvändigt på fasad. 16 (33)

17 El, tele och media Fastighetsundercentral placeras i entréplan som även innehåller mätartavlor för avläsning Elcentral för varje lägenhet placeras inne i lägenheten. Mediacentral för varje lägenhet placeras bredvid elcentral Inom lägenheten installeras dubbla RJ 45 uttag Uttag och belysning tillhörande lägenhet med 1 r.o.k. (exklusive våtrum): 1 st lamputtag utanpåliggande, vit 3 st lamputtag infällda, vit 6 st vägguttag utanpåliggande, vit 2 st vägguttag infällda, vit 2 st hörnbox med 3 uttag, vit 2 st mediauttag RJ 45, vit 2 st strömställare infällda, vit 2 st strömställare utanpåliggande, vit 1 st underskåpsarmatur i kök LED 19W, vit 1 st takarmatur i förråd/klk 2x14W, vit Bella 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi 1 st utvändigt utanpåliggande IP44 vägguttag på uteplats vit Uttag och belysning tillhörande lägenhet med 2 r.o.k. (exklusive våtrum): 3 st lamputtag utanpåliggande, vit 5 st lamputtag infällda, vit 9 st vägguttag utanpåliggande, vit 6 st vägguttag infällda, vit 2 st hörnbox med 3 uttagt, vit 3 st mediauttag RJ 45,vit 4 st strömställare infällda, vit 2 st strömställare utanpåliggande, vit 1 st underskåpsarmatur i kök LED 19W, vit 1 st takarmatur i förråd/klk 2x14W, vit Bella 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi 1 st utvändigt utanpåliggande IP44 vägguttag på uteplats vit Uttag och belysning tillhörande lägenhet med 3 r.o.k. (exklusive våtrum): 4 st lamputtag utanpåliggande, vit 8 st lamputtag infällda, vit 11 st vägguttag infällda, vit 8 st vägguttag utanpåliggande, vit 2 st hörnbox med 3 uttagt, vit 4 st mediauttag RJ 45, vit 2 st strömställare utanpåliggande, vit 6 st strömställare infällda, vit 1 st underskåpsarmatur i kök LED 19W, vit 1 st takarmatur i förråd/klk 2x14W, vit Bella 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi 1 st utvändigt utanpåliggande IP44 vägguttag på uteplats vit Uttag och belysning som tilkommer för 3 r.o.k. vänster Våning 1 (exklusive våtrum): 1 st utvändig väggarmatur på uteplats typ LED armatur 2x3W, vit Tin Maxi 1 st utvändigt utanpåliggande IP44 vägguttag på uteplats vit 17 (33)

18 Uttag och belysning i trapphus Våning 1: 1 st vägguttag monterat i kabelkanal, vit 1 st väggarmatur på vilplan typ LED 20+3W inbyggd närvarodetektor Helios 2 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios Uttag och belysning i trapphus Våning 2 (3): 1 st vägguttag monterat i kabelkanal, vit 1 st väggarmatur på vilplan typ LED 20+3W med inbyggd närvarodetektor Helios 1 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios Uttag och belysning i trapphus Våning (3)/4: 1 st vägguttag monterat i kabelkanal, vit 1 st takarmatur typ LED 20+3W inbyggd närvarodetektor Helios Uttag och belysning i barnvagns- och rullstolsrum: 1 st vägguttag utanpåliggande, vit 1 st timer utanpåliggande (städuttag trapphus), vit 1 st takarmatur IP44 med sensor 2x28W Uttag och belysning i undercentral: 2 st vägguttag utanpåliggande, vit 1 st strömställare utanpåliggande, vit 2 st takarmaturer IP44 2x28W Uttag och belysning i hisschakt: 2 st utanpåliggande strömställare trapp envägs, (levereras av Hissentreprenör) 3 st väggarmaturer (levereras av Hissentreprenör) 18 (33)

19 5. Ritningar Ritningarna visar ett exempelhus utformat med 12 lägenheter, en 1 r.o.k., tre 2 r.o.k. och åtta 3 r.o.k. samt tillhörande köksuppställningar. 19 (33)

20 5.1 PLAN VÅNIN L F K Sovrum Sovrum ST H FTX Klk./Frd. TM TT Hall Kök/Vardagsrum/Sovrum L 1 R.o.K BOA 33,8m² FTX TM TT K/F ST WC/d DM UC Frd, 1R.o.K Rullstolsrum/ Barnvagnsrum Hall Sovrum Klk./Frd. TT TM FTX ST H Sovrum L F K WC/d WC/d DM DM 3 R.o.K BOA 76,0m² 3 R.o.K BOA 76,0m² Vardagsrum/Kök Vardagsrum/Kök PLAN VÅN 1 1 : 100 RITNIN BASERAD PÅ UNDERLA FRÅN WHITE DATERAD DESIN DESIN QUATTRO BYHANDLIN DESIN HUSTYP JHJ A K E VVS BP PLAN VÅN 1 SKALA A3 313 ENL. HÄNVISNIN PRODUKTVERSION DATUM A (33)

21 5.2 PLAN VÅNIN 2 K/F ST Sovrum Sovrum Sovrum Sovrum Sovrum DM L F K ST H FTX Klk./Frd. TM TT Hall FTX Vardagsrum/Kök L TM L WC/d ST TT Klk./Frd. H 2 R.o.K BOA 55,0m² Hall Skjuttdörrgarderob Hall TT TM FTX F K WC/d WC/d DM DM 3 R.o.K BOA 76,0m² 3 R.o.K BOA 76,0m² Vardagsrum/Kök Vardagsrum/Kök PLAN VÅN 2 1 : 100 RITNIN BASERAD PÅ UNDERLA FRÅN WHITE DATERAD DESIN DESIN QUATTRO BYHANDLIN DESIN HUSTYP JHJ A K E VVS BP PLAN VÅN 2 SKALA A3 404 ENL. HÄNVISNIN PRODUKTVERSION DATUM A (33)

22 5.3 PLAN VÅNIN 3 K/F ST Sovrum Sovrum Sovrum Sovrum Sovrum DM L F K ST H FTX Klk./Frd. TM TT Hall FTX Vardagsrum/Kök L TM L WC/d ST TT Klk./Frd. H 2 R.o.K BOA 55,0m² Hall Skjuttdörrgarderob Hall TT TM FTX F K WC/d WC/d DM DM 3 R.o.K BOA 76,0m² 3 R.o.K BOA 76,0m² Vardagsrum/Kök Vardagsrum/Kök PLAN VÅN 3 1 : 100 RITNIN BASERAD PÅ UNDERLA FRÅN WHITE DATERAD DESIN DESIN QUATTRO BYHANDLIN DESIN HUSTYP JHJ A K E VVS BP PLAN VÅN 3 SKALA A3 404 ENL. HÄNVISNIN PRODUKTVERSION DATUM A (33)

23 5.4 PLAN VÅNIN 4 K/F ST Sovrum Sovrum Sovrum Sovrum Sovrum DM L F K ST H FTX Klk./Frd. TM TT Hall FTX Vardagsrum/Kök L TM L WC/d ST TT Klk./Frd. H 2 R.o.K BOA 55,0m² Hall Skjuttdörrgarderob Hall TT TM FTX F K WC/d WC/d DM DM 3 R.o.K BOA 76,0m² 3 R.o.K BOA 76,0m² Vardagsrum/Kök Vardagsrum/Kök PLAN VÅN 4 1 : 100 RITNIN BASERAD PÅ UNDERLA FRÅN WHITE DATERAD DESIN DESIN QUATTRO BYHANDLIN DESIN HUSTYP JHJ A K E VVS BP PLAN VÅN 4 SKALA A3 404 ENL. HÄNVISNIN PRODUKTVERSION DATUM A (33)

24 5.5 FASAD FRAMSIDA FASAD FRAMSIDA 1:100 DESIN DESIN QUATTRO BYHANDLIN DESIN HUSTYP JHJ PRODUKTVERSION A K E VVS BP 004 FASAD FRAMSIDA SKALA A3 ENL. HÄNVISNIN A DATUM (33)

25 5.6 FASAD VÄNSTER SIDA FASAD VÄNSTER SIDA 1:100 DESIN DESIN QUATTRO BYHANDLIN DESIN HUSTYP JHJ PRODUKTVERSION A K E VVS BP 004 FASAD VÄNSTER SIDA SKALA A3 ENL. HÄNVISNIN A DATUM (33)

26 5.7 FASAD BAKSIDA FASAD BAKSIDA 1:100 DESIN DESIN QUATTRO BYHANDLIN DESIN HUSTYP JHJ PRODUKTVERSION A K E VVS BP 004 FASAD BAKSIDA SKALA A3 ENL. HÄNVISNIN A DATUM (33)

27 5.8 FASAD HÖER SIDA FASAD HÖER SIDA 1:100 DESIN DESIN QUATTRO BYHANDLIN DESIN HUSTYP JHJ PRODUKTVERSION A K E VVS BP 004 FASAD HÖER SIDA SKALA A3 ENL. HÄNVISNIN A DATUM (33)

28 5.9 SEKTION 28 (33)

29 5.10 KÖKSUPPSTÄLLNIN 1 OCH 2 R.O.K. DEL 1 29 (33)

30 5.10 KÖKSUPPSTÄLLNIN 1 OCH 2 R.O.K. DEL 2 30 (33)

31 5.11 KÖKSUPPSTÄLLNIN 3 R.O.K. DEL 1 31 (33)

32 5.12 KÖKSUPPSTÄLLNIN 3 R.O.K. DEL 2 32 (33)

33 DENNA SIDA ÄR AVSIKTLIT LÄMNAD TOM Illustration: White Communication Services 2018/06 33 (33)
