Produktbeskrivning P303 Tvåvånings Flerbostadshus Pulpettak

Transkript

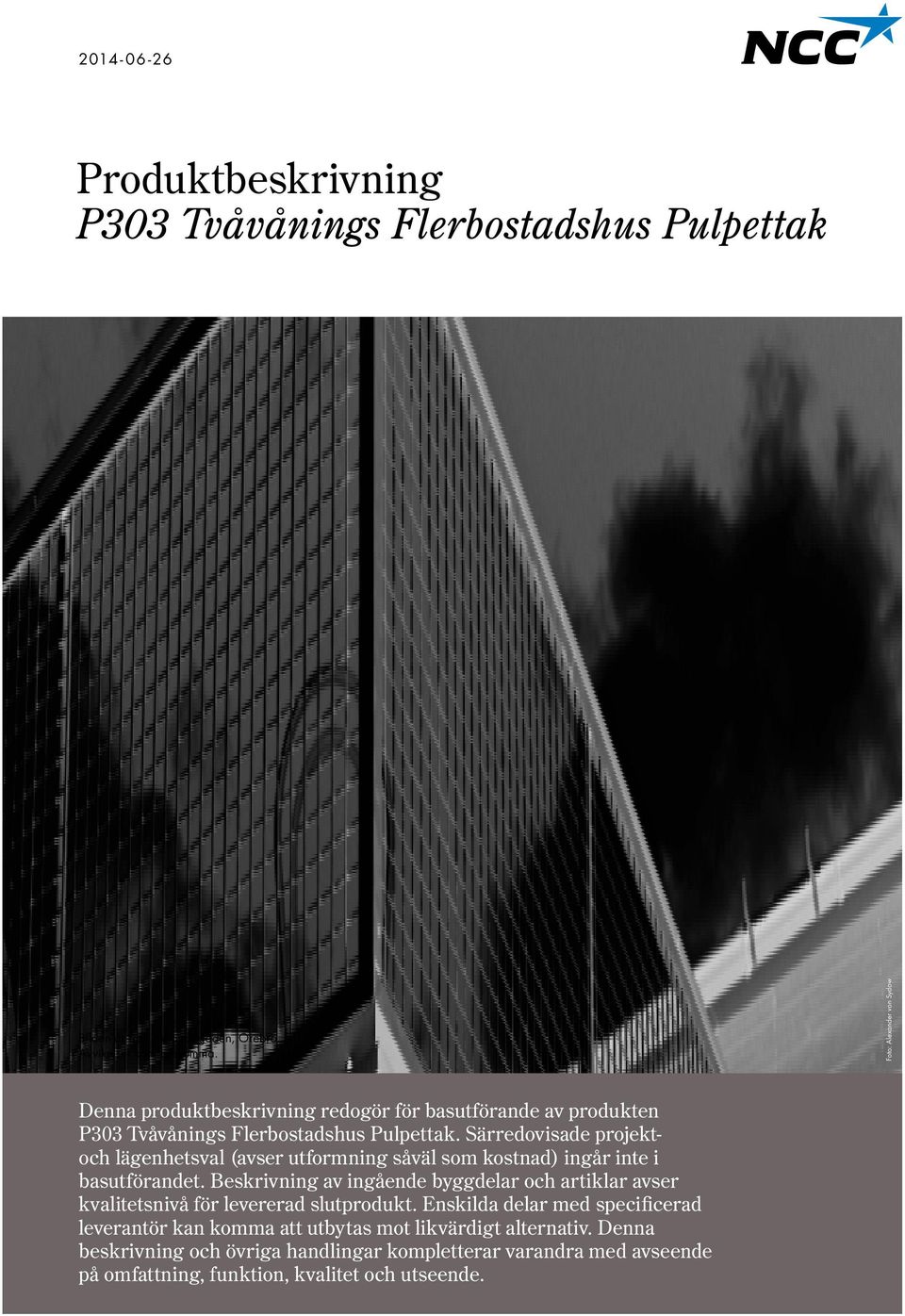

1 Produktbeskrivning P303 Tvåvånings Flerbostadshus Pulpettak Bilden är från Plutonbrigaden, Örebro. Avvikelser kan förekomma. Foto: Alexander von Sydow Denna produktbeskrivning redogör för basutförande av produkten P303 Tvåvånings Flerbostadshus Pulpettak. Särredovisade projektoch lägenhetsval (avser utformning såväl som kostnad) ingår inte i basutförandet. Beskrivning av ingående byggdelar och artiklar avser kvalitetsnivå för levererad slutprodukt. Enskilda delar med specificerad leverantör kan komma att utbytas mot likvärdigt alternativ. Denna beskrivning och övriga handlingar kompletterar varandra med avseende på omfattning, funktion, kvalitet och utseende.

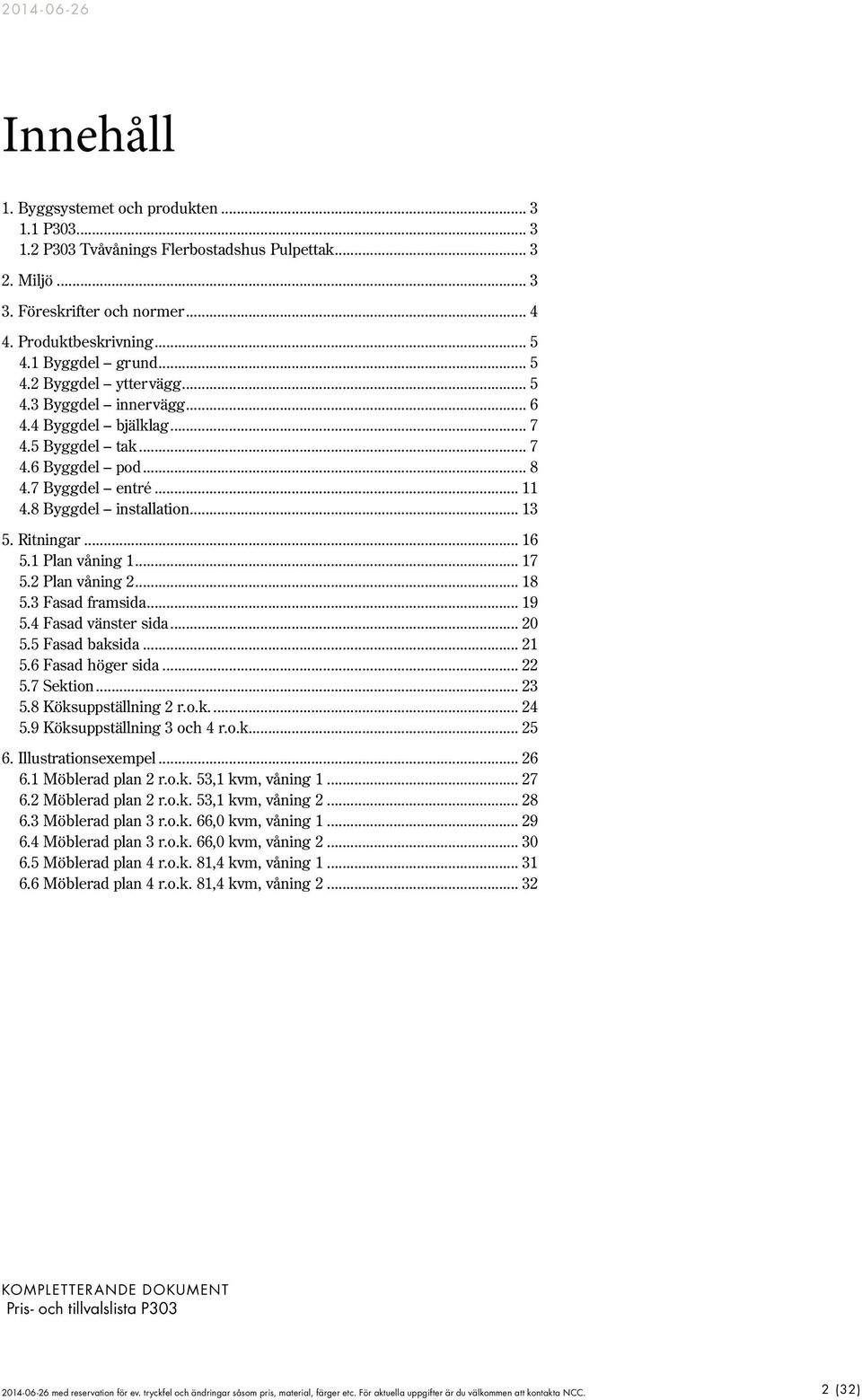

2 Innehåll 1. Byggsystemet och produkten P P303 Tvåvånings Flerbostadshus Pulpettak Miljö Föreskrifter och normer Produktbeskrivning Byggdel grund Byggdel yttervägg Byggdel innervägg Byggdel bjälklag Byggdel tak Byggdel pod Byggdel entré Byggdel installation Ritningar Plan våning Plan våning Fasad framsida Fasad vänster sida Fasad baksida Fasad höger sida Sektion Köksuppställning 2 r.o.k Köksuppställning 3 och 4 r.o.k Illustrationsexempel Möblerad plan 2 r.o.k. 53,1 kvm, våning Möblerad plan 2 r.o.k. 53,1 kvm, våning Möblerad plan 3 r.o.k. 66,0 kvm, våning Möblerad plan 3 r.o.k. 66,0 kvm, våning Möblerad plan 4 r.o.k. 81,4 kvm, våning Möblerad plan 4 r.o.k. 81,4 kvm, våning KOMPLETTERANDE DOKUMENT Pris- och tillvalslista P303 2 (32)

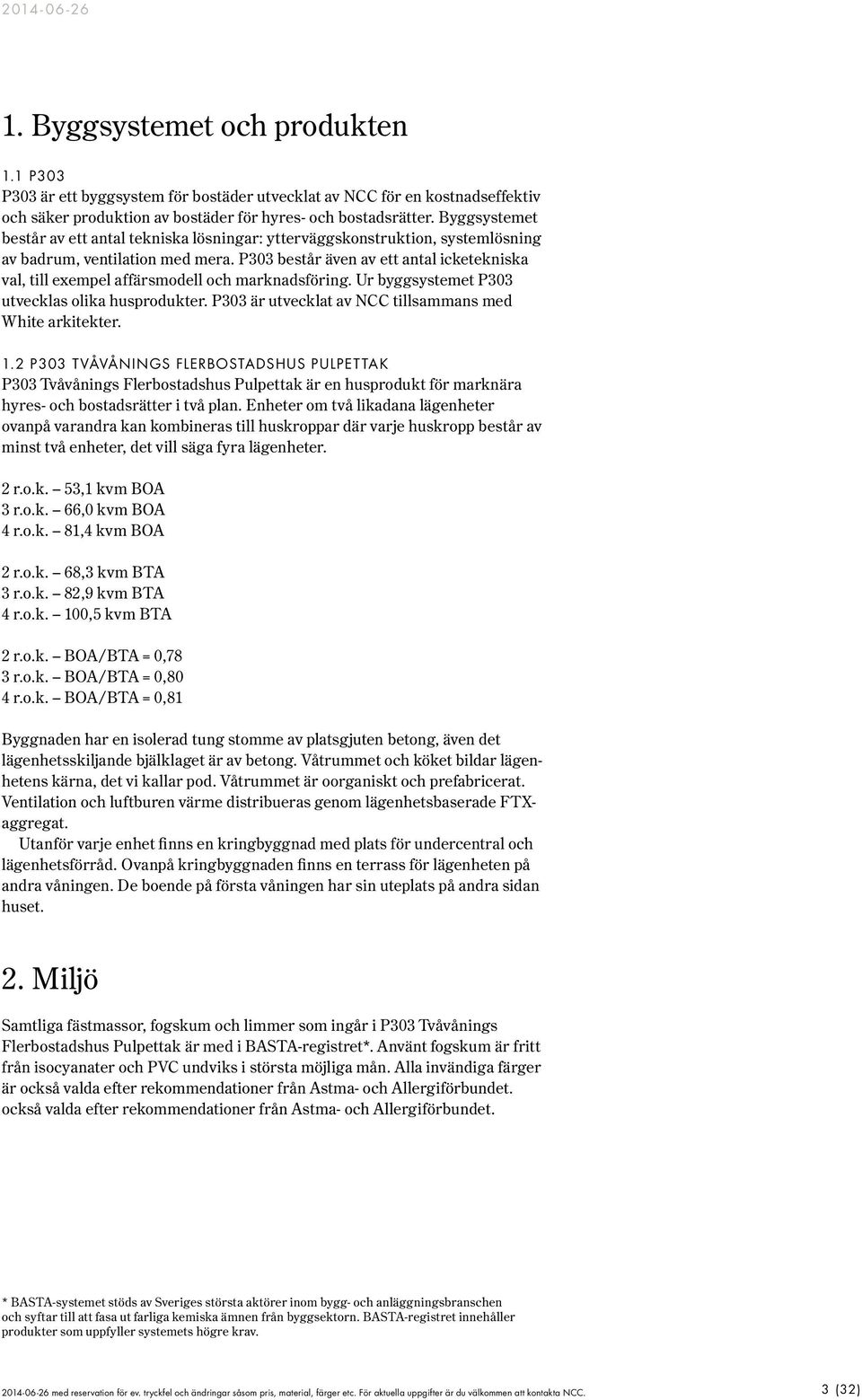

3 1. Byggsystemet och produkten 1.1 P303 P303 är ett byggsystem för bostäder utvecklat av NCC för en kostnadseffektiv och säker produktion av bostäder för hyres- och bostadsrätter. Byggsystemet består av ett antal tekniska lösningar: ytterväggskonstruktion, systemlösning av badrum, ventilation med mera. P303 består även av ett antal icketekniska val, till exempel affärsmodell och marknadsföring. Ur byggsystemet P303 utvecklas olika husprodukter. P303 är utvecklat av NCC tillsammans med White arkitekter. 1.2 P303 TVÅVÅNINGS FLERBOSTADSHUS PULPETTAK P303 Tvåvånings Flerbostadshus Pulpettak är en husprodukt för marknära hyres- och bostadsrätter i två plan. Enheter om två likadana lägenheter ovanpå varandra kan kombineras till huskroppar där varje huskropp består av minst två enheter, det vill säga fyra lägenheter. 2 r.o.k. 53,1 kvm BOA 3 r.o.k. 66,0 kvm BOA 4 r.o.k. 81,4 kvm BOA 2 r.o.k. 68,3 kvm BTA 3 r.o.k. 82,9 kvm BTA 4 r.o.k. 100,5 kvm BTA 2 r.o.k. BOA/BTA = 0,78 3 r.o.k. BOA/BTA = 0,80 4 r.o.k. BOA/BTA = 0,81 Byggnaden har en isolerad tung stomme av platsgjuten betong, även det lägenhetsskiljande bjälklaget är av betong. Våtrummet och köket bildar lägenhetens kärna, det vi kallar pod. Våtrummet är oorganiskt och prefabricerat. Ventilation och luftburen värme distribueras genom lägenhetsbaserade FTXaggregat. Utanför varje enhet finns en kringbyggnad med plats för undercentral och lägenhetsförråd. Ovanpå kringbyggnaden finns en terrass för lägenheten på andra våningen. De boende på första våningen har sin uteplats på andra sidan huset. 2. Miljö Samtliga fästmassor, fogskum och limmer som ingår i P303 Tvåvånings Flerbostadshus Pulpettak är med i BASTA-registret*. Använt fogskum är fritt från isocyanater och PVC undviks i största möjliga mån. Alla invändiga färger är också valda efter rekommendationer från Astma- och Allergiförbundet. också valda efter rekommendationer från Astma- och Allergiförbundet. * BASTA-systemet stöds av Sveriges största aktörer inom bygg- och anläggningsbranschen och syftar till att fasa ut farliga kemiska ämnen från byggsektorn. BASTA-registret innehåller produkter som uppfyller systemets högre krav. 3 (32)

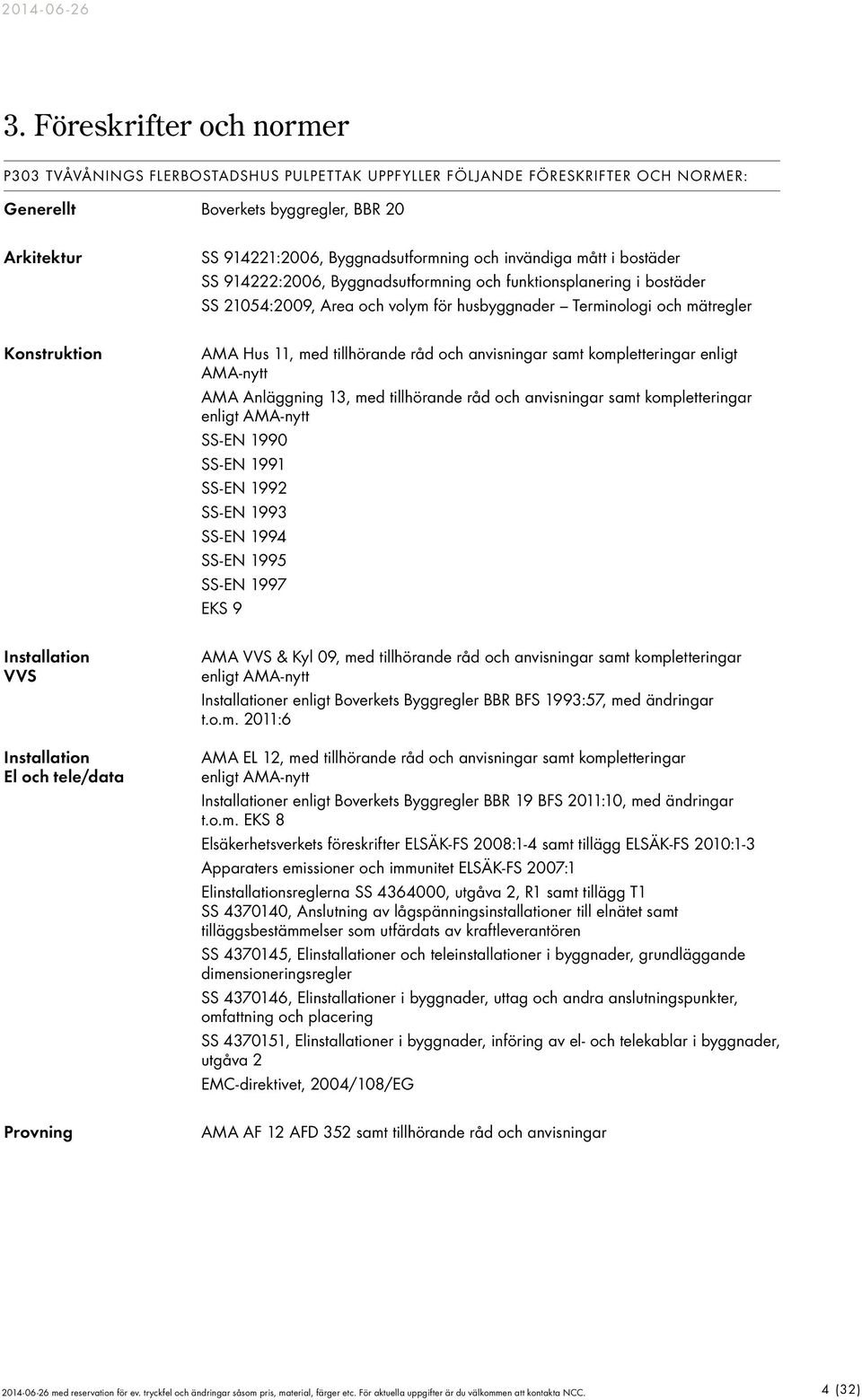

4 3. Föreskrifter och normer P303 TVÅVÅNINGS FLERBOSTADSHUS PULPETTAK UPPFYLLER FÖLJANDE FÖRESKRIFTER OCH NORMER: Generellt Boverkets byggregler, BBR 20 Arkitektur SS :2006, Byggnadsutformning och invändiga mått i bostäder SS :2006, Byggnadsutformning och funktionsplanering i bostäder SS 21054:2009, Area och volym för husbyggnader Terminologi och mätregler Konstruktion AMA Hus 11, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt AMA Anläggning 13, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt SS-EN 1990 SS-EN 1991 SS-EN 1992 SS-EN 1993 SS-EN 1994 SS-EN 1995 SS-EN 1997 EKS 9 Installation VVS Installation El och tele/data AMA VVS & Kyl 09, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt Installationer enligt Boverkets Byggregler BBR BFS 1993:57, med ändringar t.o.m. 2011:6 AMA EL 12, med tillhörande råd och anvisningar samt kompletteringar enligt AMA-nytt Installationer enligt Boverkets Byggregler BBR 19 BFS 2011:10, med ändringar t.o.m. EKS 8 Elsäkerhetsverkets föreskrifter ELSÄK-FS 2008:1-4 samt tillägg ELSÄK-FS 2010:1-3 Apparaters emissioner och immunitet ELSÄK-FS 2007:1 Elinstallationsreglerna SS , utgåva 2, R1 samt tillägg T1 SS , Anslutning av lågspänningsinstallationer till elnätet samt tilläggsbestämmelser som utfärdats av kraftleverantören SS , Elinstallationer och teleinstallationer i byggnader, grundläggande dimensioneringsregler SS , Elinstallationer i byggnader, uttag och andra anslutningspunkter, omfattning och placering SS , Elinstallationer i byggnader, införing av el- och telekablar i byggnader, utgåva 2 EMC-direktivet, 2004/108/EG Provning AMA AF 12 AFD 352 samt tillhörande råd och anvisningar 4 (32)

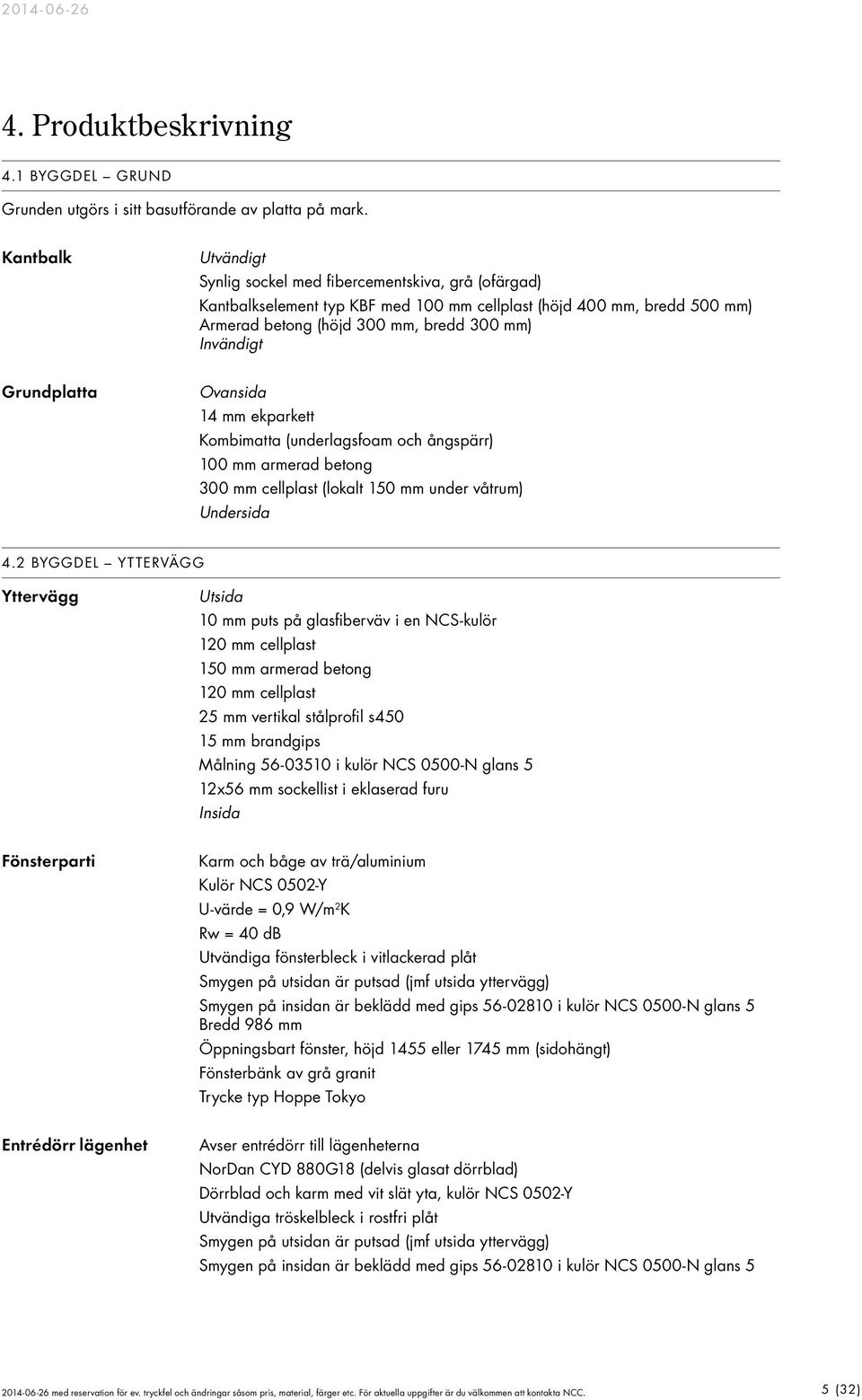

5 4. Produktbeskrivning 4.1 BYGGDEL GRUND Grunden utgörs i sitt basutförande av platta på mark. Kantbalk Utvändigt Synlig sockel med fibercementskiva, grå (ofärgad) Kantbalkselement typ KBF med 100 mm cellplast (höjd 400 mm, bredd 500 mm) Armerad betong (höjd 300 mm, bredd 300 mm) Invändigt Grundplatta Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 100 mm armerad betong 300 mm cellplast (lokalt 150 mm under våtrum) Undersida 4.2 BYGGDEL YTTERVÄGG Yttervägg Utsida 10 mm puts på glasfiberväv i en NCS-kulör 120 mm cellplast 150 mm armerad betong 120 mm cellplast 25 mm vertikal stålprofil s mm brandgips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Insida Fönsterparti Karm och båge av trä/aluminium Kulör NCS 0502-Y U-värde = 0,9 W/m 2 K Rw = 40 db Utvändiga fönsterbleck i vitlackerad plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 Bredd 986 mm Öppningsbart fönster, höjd 1455 eller 1745 mm (sidohängt) Fönsterbänk av grå granit Trycke typ Hoppe Tokyo Entrédörr lägenhet Avser entrédörr till lägenheterna NorDan CYD 880G18 (delvis glasat dörrblad) Dörrblad och karm med vit slät yta, kulör NCS 0502-Y Utvändiga tröskelbleck i rostfri plåt Smygen på utsidan är putsad (jmf utsida yttervägg) Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 5 (32)

6 Höjd 2080 mm Bredd 990 mm Lås typ ASSA 410 Trycke typ ASSA 6696 Dörrbroms typ Byggbeslag Fix 523T Fönsterdörr uteplats Avser dörr från uteplats (trädäck) till lägenheter (endast bottenvåning, motstående sida från entrén) Karm och båge av trä/aluminium Kulör NCS 0502-Y U-värde = 1,0 W/m 2 K Rw = 32 db Utvändiga tröskelbleck i rostfri plåt Smygen på insidan är beklädd med gips i kulör NCS 0500-N glans 5 Höjd 2080 mm Bredd 986 mm Lås typ ASSA 410 Trycke typ Hoppe Tokyo 4.3 BYGGDEL INNERVÄGG Innervägg 12x56 mm sockellist i eklaserad furu Målning i kulör NCS 0500-N glans 5 13 mm gips 45 mm plåtregel s mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Innerdörr Leverantör Jeld Wen Clever Line-Easy GW Dörrblad och karm med vit slät yta Vitt överliggande foder 12x56 mm i kulör NCS 0502-Y Vitt vertikalt foder 15x56 mm i kulör NCS 0502-Y Trycke typ Byggbeslag A 1871P, blank krom Bredd 900 mm Tröskelplatta i ek Installationsnisch Monterat ned från tak, variabel höjd och bredd Uppbyggnad: Plåtvinklar LP50 13 mm gips Målning i kulör NCS 0500-N glans 5 6 (32)

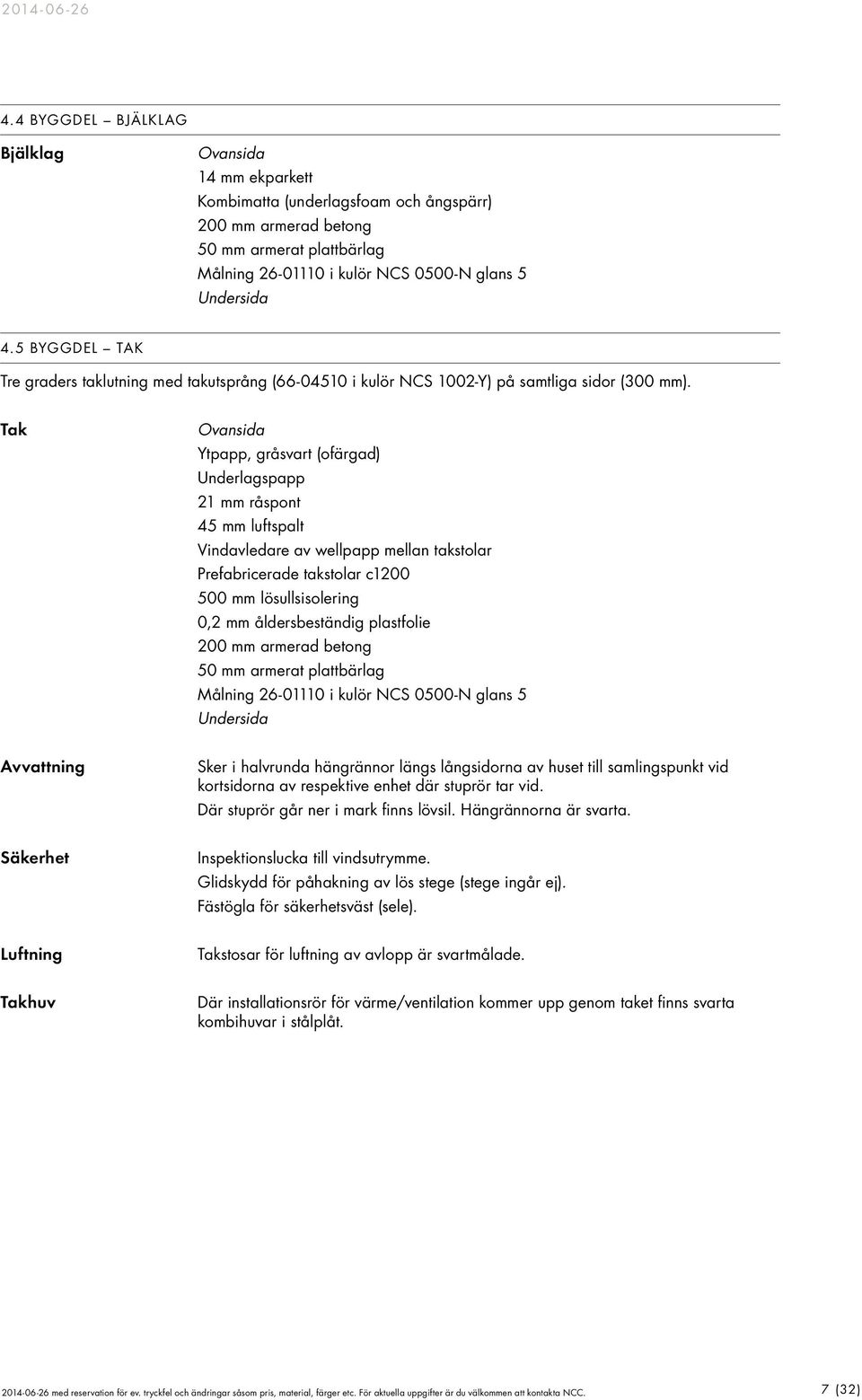

7 4.4 BYGGDEL BJÄLKLAG Bjälklag Ovansida 14 mm ekparkett Kombimatta (underlagsfoam och ångspärr) 200 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida 4.5 BYGGDEL TAK Tre graders taklutning med takutsprång ( i kulör NCS 1002-Y) på samtliga sidor (300 mm). Tak Ovansida Ytpapp, gråsvart (ofärgad) Underlagspapp 21 mm råspont 45 mm luftspalt Vindavledare av wellpapp mellan takstolar Prefabricerade takstolar c mm lösullsisolering 0,2 mm åldersbeständig plastfolie 200 mm armerad betong 50 mm armerat plattbärlag Målning i kulör NCS 0500-N glans 5 Undersida Avvattning Sker i halvrunda hängrännor längs långsidorna av huset till samlingspunkt vid kortsidorna av respektive enhet där stuprör tar vid. Där stuprör går ner i mark finns lövsil. Hängrännorna är svarta. Säkerhet Inspektionslucka till vindsutrymme. Glidskydd för påhakning av lös stege (stege ingår ej). Fästögla för säkerhetsväst (sele). Luftning Takstosar för luftning av avlopp är svartmålade. Takhuv Där installationsrör för värme/ventilation kommer upp genom taket finns svarta kombihuvar i stålplåt. 7 (32)

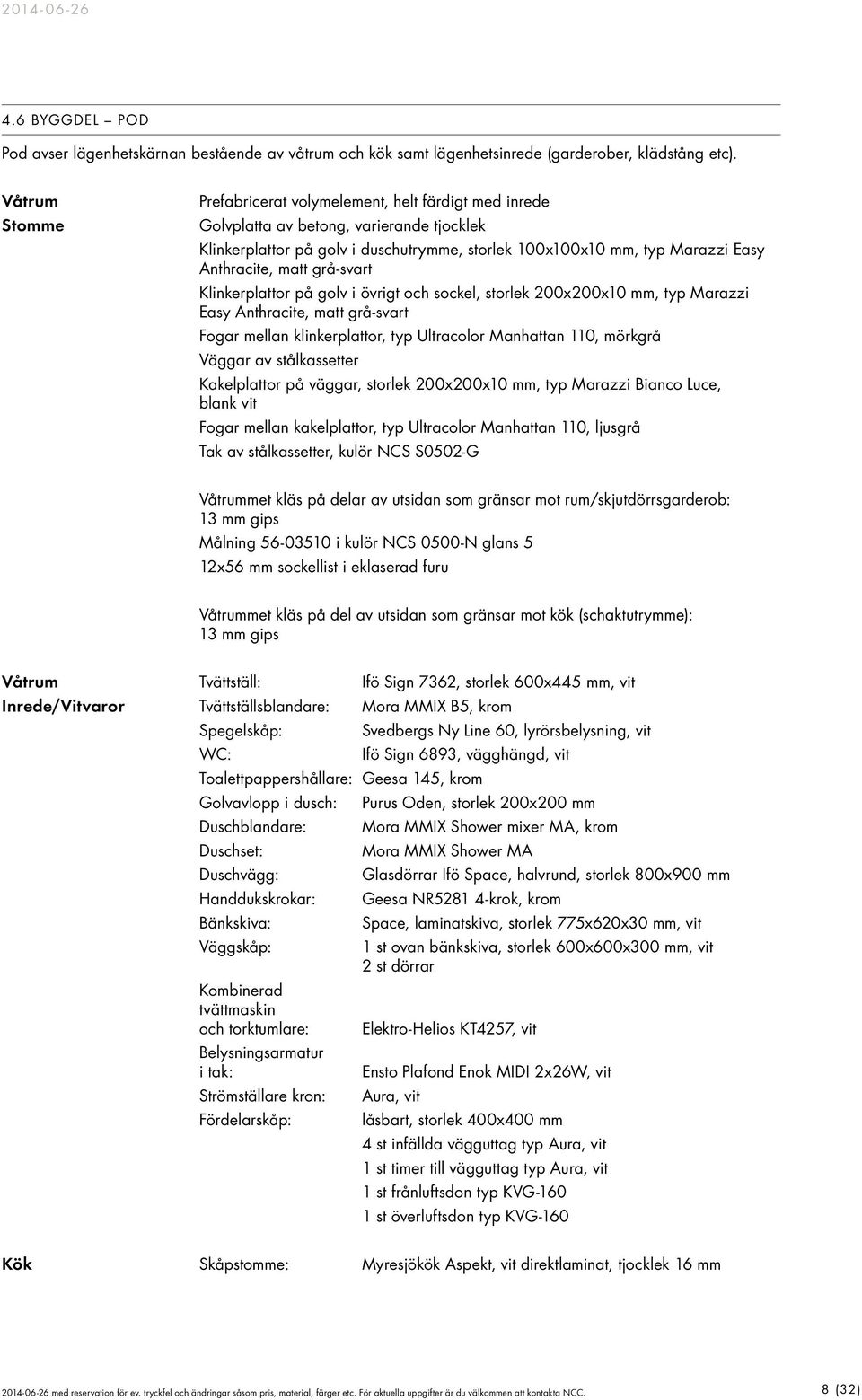

8 4.6 BYGGDEL POD Pod avser lägenhetskärnan bestående av våtrum och kök samt lägenhetsinrede (garderober, klädstång etc). Våtrum Stomme Prefabricerat volymelement, helt färdigt med inrede Golvplatta av betong, varierande tjocklek Klinkerplattor på golv i duschutrymme, storlek 100x100x10 mm, typ Marazzi Easy Anthracite, matt grå-svart Klinkerplattor på golv i övrigt och sockel, storlek 200x200x10 mm, typ Marazzi Easy Anthracite, matt grå-svart Fogar mellan klinkerplattor, typ Ultracolor Manhattan 110, mörkgrå Väggar av stålkassetter Kakelplattor på väggar, storlek 200x200x10 mm, typ Marazzi Bianco Luce, blank vit Fogar mellan kakelplattor, typ Ultracolor Manhattan 110, ljusgrå Tak av stålkassetter, kulör NCS S0502-G Våtrummet kläs på delar av utsidan som gränsar mot rum/skjutdörrsgarderob: 13 mm gips Målning i kulör NCS 0500-N glans 5 12x56 mm sockellist i eklaserad furu Våtrummet kläs på del av utsidan som gränsar mot kök (schaktutrymme): 13 mm gips Våtrum Tvättställ: Ifö Sign 7362, storlek 600x445 mm, vit Inrede/Vitvaror Tvättställsblandare: Mora MMIX B5, krom Spegelskåp: WC: Svedbergs Ny Line 60, lyrörsbelysning, vit Ifö Sign 6893, vägghängd, vit Toalettpappershållare: Geesa 145, krom Golvavlopp i dusch: Duschblandare: Duschset: Duschvägg: Handdukskrokar: Bänkskiva: Väggskåp: Kombinerad tvättmaskin och torktumlare: Belysningsarmatur i tak: Strömställare kron: Fördelarskåp: Purus Oden, storlek 200x200 mm Mora MMIX Shower mixer MA, krom Mora MMIX Shower MA Glasdörrar Ifö Space, halvrund, storlek 800x900 mm Geesa NR krok, krom Space, laminatskiva, storlek 775x620x30 mm, vit 1 st ovan bänkskiva, storlek 600x600x300 mm, vit 2 st dörrar Elektro-Helios KT4257, vit Ensto Plafond Enok MIDI 2x26W, vit Aura, vit låsbart, storlek 400x400 mm 4 st infällda vägguttag typ Aura, vit 1 st timer till vägguttag typ Aura, vit 1 st frånluftsdon typ KVG st överluftsdon typ KVG-160 Kök Skåpstomme: Myresjökök Aspekt, vit direktlaminat, tjocklek 16 mm 8 (32)

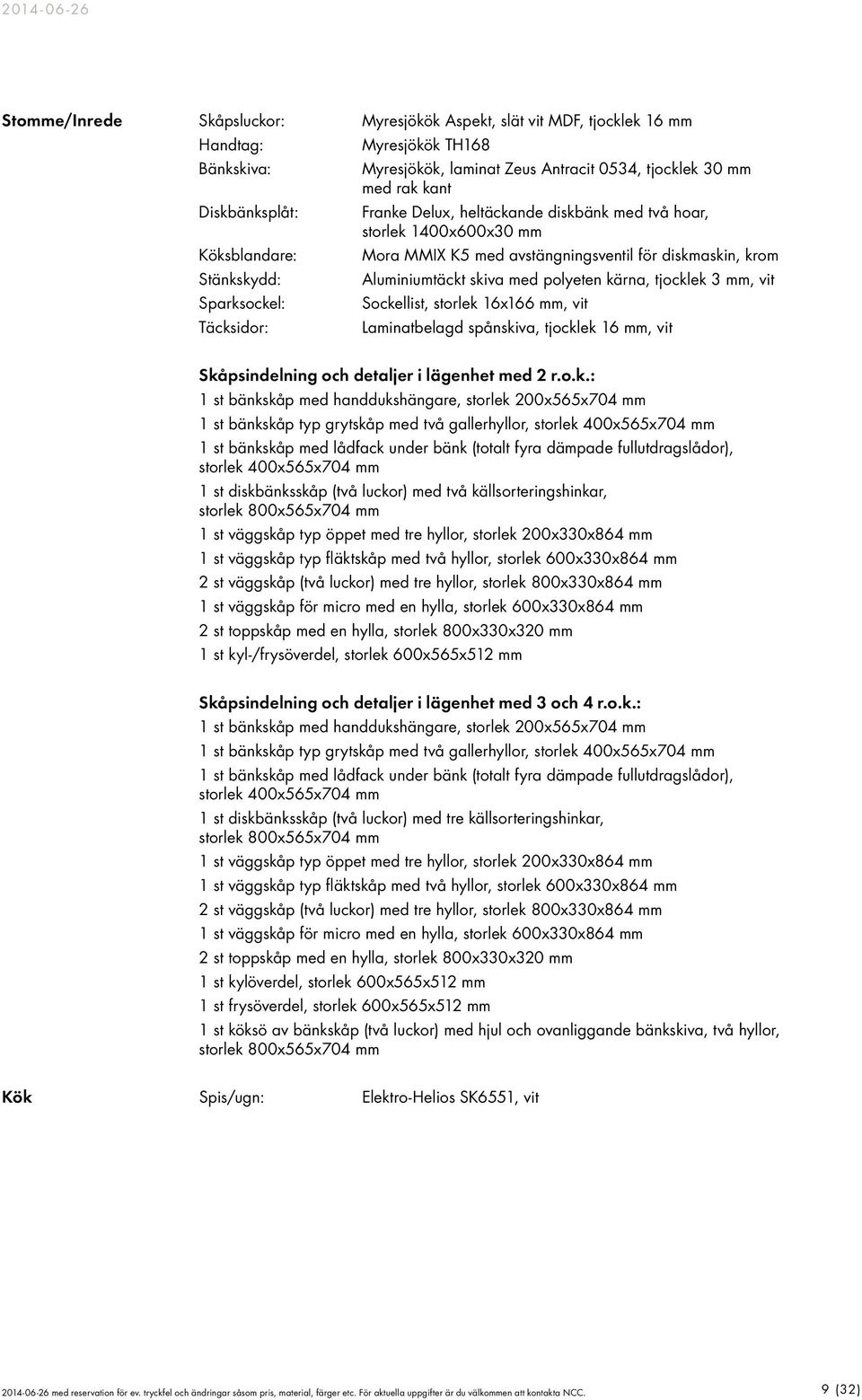

9 Stomme/Inrede Skåpsluckor: Myresjökök Aspekt, slät vit MDF, tjocklek 16 mm Handtag: Bänkskiva: Diskbänksplåt: Köksblandare: Stänkskydd: Sparksockel: Täcksidor: Myresjökök TH168 Myresjökök, laminat Zeus Antracit 0534, tjocklek 30 mm med rak kant Franke Delux, heltäckande diskbänk med två hoar, storlek 1400x600x30 mm Mora MMIX K5 med avstängningsventil för diskmaskin, krom Aluminiumtäckt skiva med polyeten kärna, tjocklek 3 mm, vit Sockellist, storlek 16x166 mm, vit Laminatbelagd spånskiva, tjocklek 16 mm, vit Skåpsindelning och detaljer i lägenhet med 2 r.o.k.: 1 st bänkskåp med handdukshängare, storlek 200x565x704 mm 1 st bänkskåp typ grytskåp med två gallerhyllor, storlek 400x565x704 mm 1 st bänkskåp med lådfack under bänk (totalt fyra dämpade fullutdragslådor), storlek 400x565x704 mm 1 st diskbänksskåp (två luckor) med två källsorteringshinkar, storlek 800x565x704 mm 1 st väggskåp typ öppet med tre hyllor, storlek 200x330x864 mm 1 st väggskåp typ fläktskåp med två hyllor, storlek 600x330x864 mm 2 st väggskåp (två luckor) med tre hyllor, storlek 800x330x864 mm 1 st väggskåp för micro med en hylla, storlek 600x330x864 mm 2 st toppskåp med en hylla, storlek 800x330x320 mm 1 st kyl-/frysöverdel, storlek 600x565x512 mm Skåpsindelning och detaljer i lägenhet med 3 och 4 r.o.k.: 1 st bänkskåp med handdukshängare, storlek 200x565x704 mm 1 st bänkskåp typ grytskåp med två gallerhyllor, storlek 400x565x704 mm 1 st bänkskåp med lådfack under bänk (totalt fyra dämpade fullutdragslådor), storlek 400x565x704 mm 1 st diskbänksskåp (två luckor) med tre källsorteringshinkar, storlek 800x565x704 mm 1 st väggskåp typ öppet med tre hyllor, storlek 200x330x864 mm 1 st väggskåp typ fläktskåp med två hyllor, storlek 600x330x864 mm 2 st väggskåp (två luckor) med tre hyllor, storlek 800x330x864 mm 1 st väggskåp för micro med en hylla, storlek 600x330x864 mm 2 st toppskåp med en hylla, storlek 800x330x320 mm 1 st kylöverdel, storlek 600x565x512 mm 1 st frysöverdel, storlek 600x565x512 mm 1 st köksö av bänkskåp (två luckor) med hjul och ovanliggande bänkskiva, två hyllor, storlek 800x565x704 mm Kök Spis/ugn: Elektro-Helios SK6551, vit 9 (32)

10 Vitvaror Spisfläkt: Electrolux EFP60426W med kolfilter, vit Diskmaskin: Kombinerad kyl/frys till 2 r.o.k.: Kyl till 3 och 4 r.o.k.: Elektro-Helios DI8507, vit Elektro-Helios KF34211, vit Elektro-Helios KS3715, vit Frys till 3 och 4 r.o.k.: Elektro-Helios FG2905, vit Läckageskydd monteras under kyl, frys och diskmaskin Förvaring Garderob Finns ej i 2 r.o.k. Finns ej i 3 r.o.k. 2 st i 4 r.o.k. Typ Myresjökök, vit slät dörr med handtag TH168 Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st garderob inkluderar 1 st hyllplan och 2 st klädstänger Förvaring Linneskåp Finns ej i 2 r.o.k. 1 st i 3 r.o.k. 1 st i 4 r.o.k. Typ Myresjökök, vit slät dörr med handtag TH168 Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st linneskåp inkluderar 5 st hyllplan och 4 st trådbackar Förvaring Städskåp 1 st i 2 r.o.k. 1 st i 3 r.o.k. 1 st i 4 r.o.k. Typ Myresjökök, vit slät dörr med handtag TH168 Bredd 600 mm, djup 600 mm, höjd 2100 mm 1 st städskåp inkluderar slanghållare och kemikalieskåp Förvaring Skjutdörrsgarderob 1 st i 2 r.o.k. 1 st i 3 r.o.k. 1 st i 4 r.o.k. Leverantör: Myresjökök 2 r.o.k.: Total bredd 1800 mm innehållande 1 st dörr vit unik, 1 st dörr silverspegel. 2 st anslagslister Höjd 2430 mm, djup 680 mm 3 och 4 r.o.k.: Total bredd 2400 mm innehållande 2 st dörr vit unik, 1 st dörr silverspegel. 2 st anslagslister Höjd 2430 mm, djup 680 mm Inrede: Vit konsolhylla (djup 390 mm) med underliggande klädstång Förvaring Konsolhylla i klk Finns ej i 2 r.o.k. Längd 1700 mm i 3 r.o.k. Finns ej i 4 r.o.k. Typ vit konsolhylla (djup 390 mm) med underliggande klädstång Förvaring Hatthylla 1 st i 2 r.o.k. 1 st i 3 r.o.k. 1 st i 4 r.o.k. Typ Essem 301, blank krom samt vit Bredd 600 mm Inredning 1 st per lägenhet 10 (32)

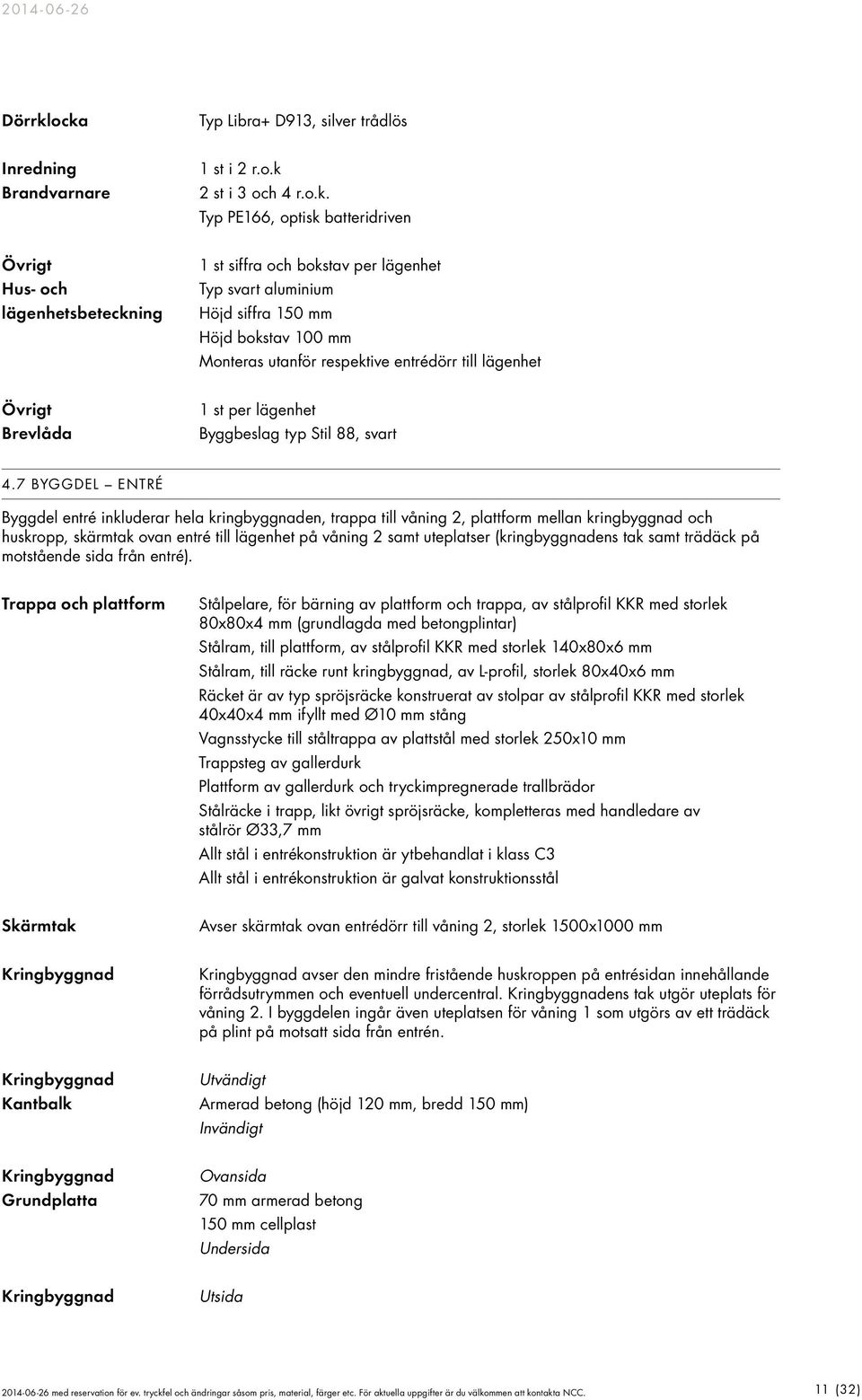

11 Dörrklocka Typ Libra+ D913, silver trådlös Inredning Brandvarnare 1 st i 2 r.o.k 2 st i 3 och 4 r.o.k. Typ PE166, optisk batteridriven Övrigt Hus- och lägenhetsbeteckning 1 st siffra och bokstav per lägenhet Typ svart aluminium Höjd siffra 150 mm Höjd bokstav 100 mm Monteras utanför respektive entrédörr till lägenhet Övrigt Brevlåda 1 st per lägenhet Byggbeslag typ Stil 88, svart 4.7 BYGGDEL ENTRÉ Byggdel entré inkluderar hela kringbyggnaden, trappa till våning 2, plattform mellan kringbyggnad och huskropp, skärmtak ovan entré till lägenhet på våning 2 samt uteplatser (kringbyggnadens tak samt trädäck på motstående sida från entré). Trappa och plattform Stålpelare, för bärning av plattform och trappa, av stålprofil KKR med storlek 80x80x4 mm (grundlagda med betongplintar) Stålram, till plattform, av stålprofil KKR med storlek 140x80x6 mm Stålram, till räcke runt kringbyggnad, av L-profil, storlek 80x40x6 mm Räcket är av typ spröjsräcke konstruerat av stolpar av stålprofil KKR med storlek 40x40x4 mm ifyllt med Ø10 mm stång Vagnsstycke till ståltrappa av plattstål med storlek 250x10 mm Trappsteg av gallerdurk Plattform av gallerdurk och tryckimpregnerade trallbrädor Stålräcke i trapp, likt övrigt spröjsräcke, kompletteras med handledare av stålrör Ø33,7 mm Allt stål i entrékonstruktion är ytbehandlat i klass C3 Allt stål i entrékonstruktion är galvat konstruktionsstål Skärmtak Avser skärmtak ovan entrédörr till våning 2, storlek 1500x1000 mm Kringbyggnad Kringbyggnad avser den mindre fristående huskroppen på entrésidan innehållande förrådsutrymmen och eventuell undercentral. Kringbyggnadens tak utgör uteplats för våning 2. I byggdelen ingår även uteplatsen för våning 1 som utgörs av ett trädäck på plint på motsatt sida från entrén. Kringbyggnad Kantbalk Utvändigt Armerad betong (höjd 120 mm, bredd 150 mm) Invändigt Kringbyggnad Grundplatta Ovansida 70 mm armerad betong 150 mm cellplast Undersida Kringbyggnad Utsida 11 (32)

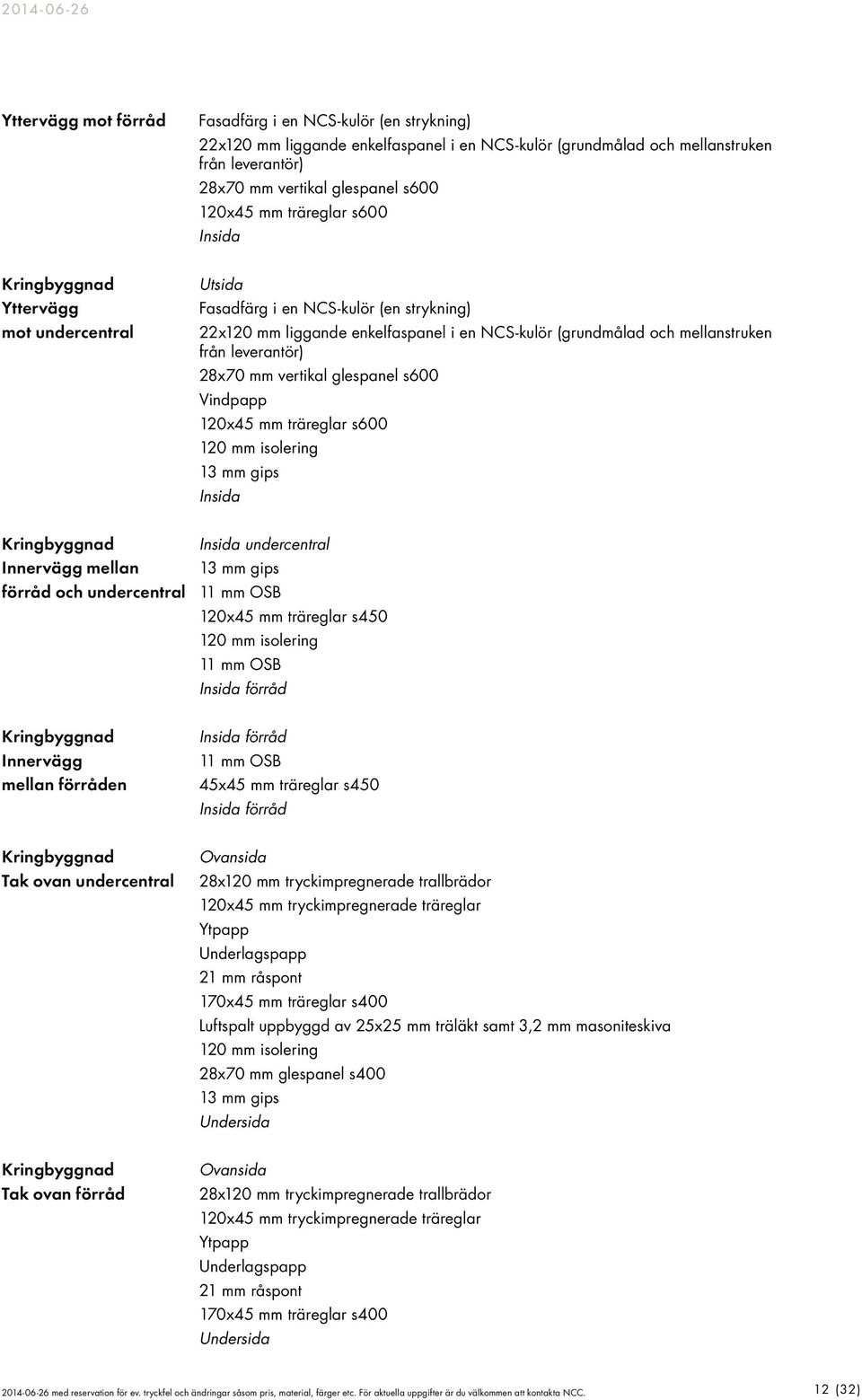

12 Yttervägg mot förråd Fasadfärg i en NCS-kulör (en strykning) 22x120 mm liggande enkelfaspanel i en NCS-kulör (grundmålad och mellanstruken från leverantör) 28x70 mm vertikal glespanel s x45 mm träreglar s600 Insida Kringbyggnad Yttervägg mot undercentral Utsida Fasadfärg i en NCS-kulör (en strykning) 22x120 mm liggande enkelfaspanel i en NCS-kulör (grundmålad och mellanstruken från leverantör) 28x70 mm vertikal glespanel s600 Vindpapp 120x45 mm träreglar s mm isolering 13 mm gips Insida Kringbyggnad Insida undercentral Innervägg mellan 13 mm gips förråd och undercentral 11 mm OSB 120x45 mm träreglar s mm isolering 11 mm OSB Insida förråd Kringbyggnad Innervägg mellan förråden Insida förråd 11 mm OSB 45x45 mm träreglar s450 Insida förråd Kringbyggnad Tak ovan undercentral Ovansida 28x120 mm tryckimpregnerade trallbrädor 120x45 mm tryckimpregnerade träreglar Ytpapp Underlagspapp 21 mm råspont 170x45 mm träreglar s400 Luftspalt uppbyggd av 25x25 mm träläkt samt 3,2 mm masoniteskiva 120 mm isolering 28x70 mm glespanel s mm gips Undersida Kringbyggnad Tak ovan förråd Ovansida 28x120 mm tryckimpregnerade trallbrädor 120x45 mm tryckimpregnerade träreglar Ytpapp Underlagspapp 21 mm råspont 170x45 mm träreglar s400 Undersida 12 (32)

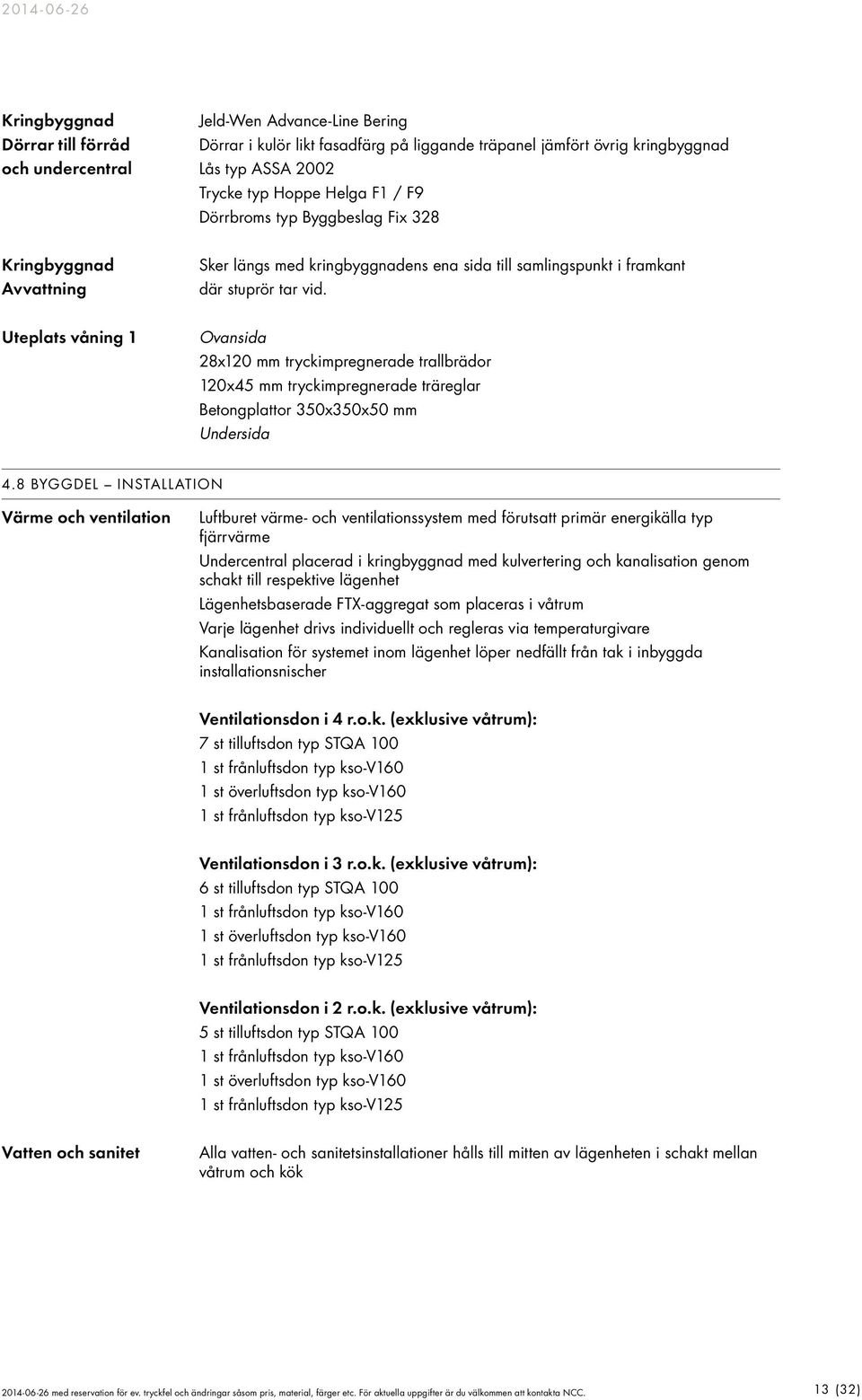

13 Kringbyggnad Jeld-Wen Advance-Line Bering Dörrar till förråd Dörrar i kulör likt fasadfärg på liggande träpanel jämfört övrig kringbyggnad och undercentral Lås typ ASSA 2002 Trycke typ Hoppe Helga F1 / F9 Dörrbroms typ Byggbeslag Fix 328 Kringbyggnad Avvattning Sker längs med kringbyggnadens ena sida till samlingspunkt i framkant där stuprör tar vid. Uteplats våning 1 Ovansida 28x120 mm tryckimpregnerade trallbrädor 120x45 mm tryckimpregnerade träreglar Betongplattor 350x350x50 mm Undersida 4.8 BYGGDEL INSTALLATION Värme och ventilation Luftburet värme- och ventilationssystem med förutsatt primär energikälla typ fjärrvärme Undercentral placerad i kringbyggnad med kulvertering och kanalisation genom schakt till respektive lägenhet Lägenhetsbaserade FTX-aggregat som placeras i våtrum Varje lägenhet drivs individuellt och regleras via temperaturgivare Kanalisation för systemet inom lägenhet löper nedfällt från tak i inbyggda installationsnischer Ventilationsdon i 4 r.o.k. (exklusive våtrum): 7 st tilluftsdon typ STQA st frånluftsdon typ kso-v160 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v125 Ventilationsdon i 3 r.o.k. (exklusive våtrum): 6 st tilluftsdon typ STQA st frånluftsdon typ kso-v160 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v125 Ventilationsdon i 2 r.o.k. (exklusive våtrum): 5 st tilluftsdon typ STQA st frånluftsdon typ kso-v160 1 st överluftsdon typ kso-v160 1 st frånluftsdon typ kso-v125 Vatten och sanitet Alla vatten- och sanitetsinstallationer hålls till mitten av lägenheten i schakt mellan våtrum och kök 13 (32)

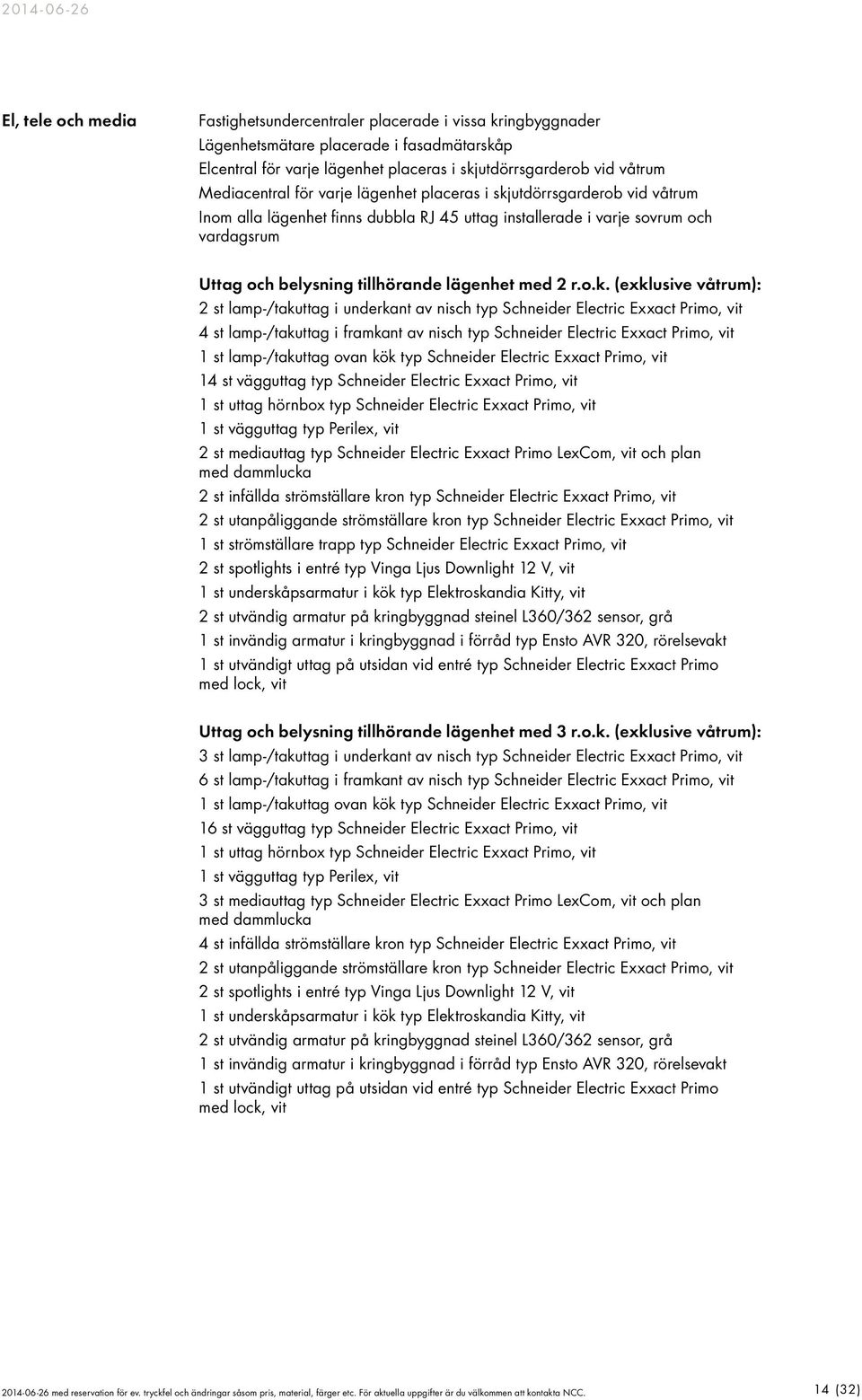

14 El, tele och media Fastighetsundercentraler placerade i vissa kringbyggnader Lägenhetsmätare placerade i fasadmätarskåp Elcentral för varje lägenhet placeras i skjutdörrsgarderob vid våtrum Mediacentral för varje lägenhet placeras i skjutdörrsgarderob vid våtrum Inom alla lägenhet finns dubbla RJ 45 uttag installerade i varje sovrum och vardagsrum Uttag och belysning tillhörande lägenhet med 2 r.o.k. (exklusive våtrum): 2 st lamp-/takuttag i underkant av nisch typ Schneider Electric Exxact Primo, vit 4 st lamp-/takuttag i framkant av nisch typ Schneider Electric Exxact Primo, vit 1 st lamp-/takuttag ovan kök typ Schneider Electric Exxact Primo, vit 14 st vägguttag typ Schneider Electric Exxact Primo, vit 1 st uttag hörnbox typ Schneider Electric Exxact Primo, vit 1 st vägguttag typ Perilex, vit 2 st mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 2 st infällda strömställare kron typ Schneider Electric Exxact Primo, vit 2 st utanpåliggande strömställare kron typ Schneider Electric Exxact Primo, vit 1 st strömställare trapp typ Schneider Electric Exxact Primo, vit 2 st spotlights i entré typ Vinga Ljus Downlight 12 V, vit 1 st underskåpsarmatur i kök typ Elektroskandia Kitty, vit 2 st utvändig armatur på kringbyggnad steinel L360/362 sensor, grå 1 st invändig armatur i kringbyggnad i förråd typ Ensto AVR 320, rörelsevakt 1 st utvändigt uttag på utsidan vid entré typ Schneider Electric Exxact Primo med lock, vit Uttag och belysning tillhörande lägenhet med 3 r.o.k. (exklusive våtrum): 3 st lamp-/takuttag i underkant av nisch typ Schneider Electric Exxact Primo, vit 6 st lamp-/takuttag i framkant av nisch typ Schneider Electric Exxact Primo, vit 1 st lamp-/takuttag ovan kök typ Schneider Electric Exxact Primo, vit 16 st vägguttag typ Schneider Electric Exxact Primo, vit 1 st uttag hörnbox typ Schneider Electric Exxact Primo, vit 1 st vägguttag typ Perilex, vit 3 st mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 4 st infällda strömställare kron typ Schneider Electric Exxact Primo, vit 2 st utanpåliggande strömställare kron typ Schneider Electric Exxact Primo, vit 2 st spotlights i entré typ Vinga Ljus Downlight 12 V, vit 1 st underskåpsarmatur i kök typ Elektroskandia Kitty, vit 2 st utvändig armatur på kringbyggnad steinel L360/362 sensor, grå 1 st invändig armatur i kringbyggnad i förråd typ Ensto AVR 320, rörelsevakt 1 st utvändigt uttag på utsidan vid entré typ Schneider Electric Exxact Primo med lock, vit 14 (32)

15 Uttag och belysning tillhörande lägenhet med 4 r.o.k. (exklusive våtrum): 5 st lamp-/takuttag i underkant av nisch typ Schneider Electric Exxact Primo, vit 7 st lamp-/takuttag i framkant av nisch typ Schneider Electric Exxact Primo, vit 1 st lamp-/takuttag ovan kök typ Schneider Electric Exxact Primo, vit 18 st vägguttag typ Schneider Electric Exxact Primo, vit 1 st uttag hörnbox typ Schneider Electric Exxact Primo, vit 1 st vägguttag typ Perilex, vit 4 st mediauttag typ Schneider Electric Exxact Primo LexCom, vit och plan med dammlucka 6 st infällda strömställare kron typ Schneider Electric Exxact Primo, vit 2 st utanpåliggande strömställare kron typ Schneider Electric Exxact Primo, vit 2 st spotlights i entré typ Vinga Ljus Downlight 12 V, vit 1 st underskåpsarmatur i kök typ Elektroskandia Kitty, vit 2 st utvändig armatur på kringbyggnad steinel L360/362 sensor, grå 1 st invändig armatur i kringbyggnad i förråd typ Ensto AVR 320, rörelsevakt 1 st utvändigt uttag på utsidan vid entré typ Schneider Electric Exxact Primo med lock, vit 15 (32)

16 5. Ritningar Ritningarna visar ett exempelhus utformat med 6 lägenheter, 2 st 3 r.o.k., 2 st 2 r.o.k. och 2 st 4 r.o.k samt tillhörande köksuppställningar. 16 (32)

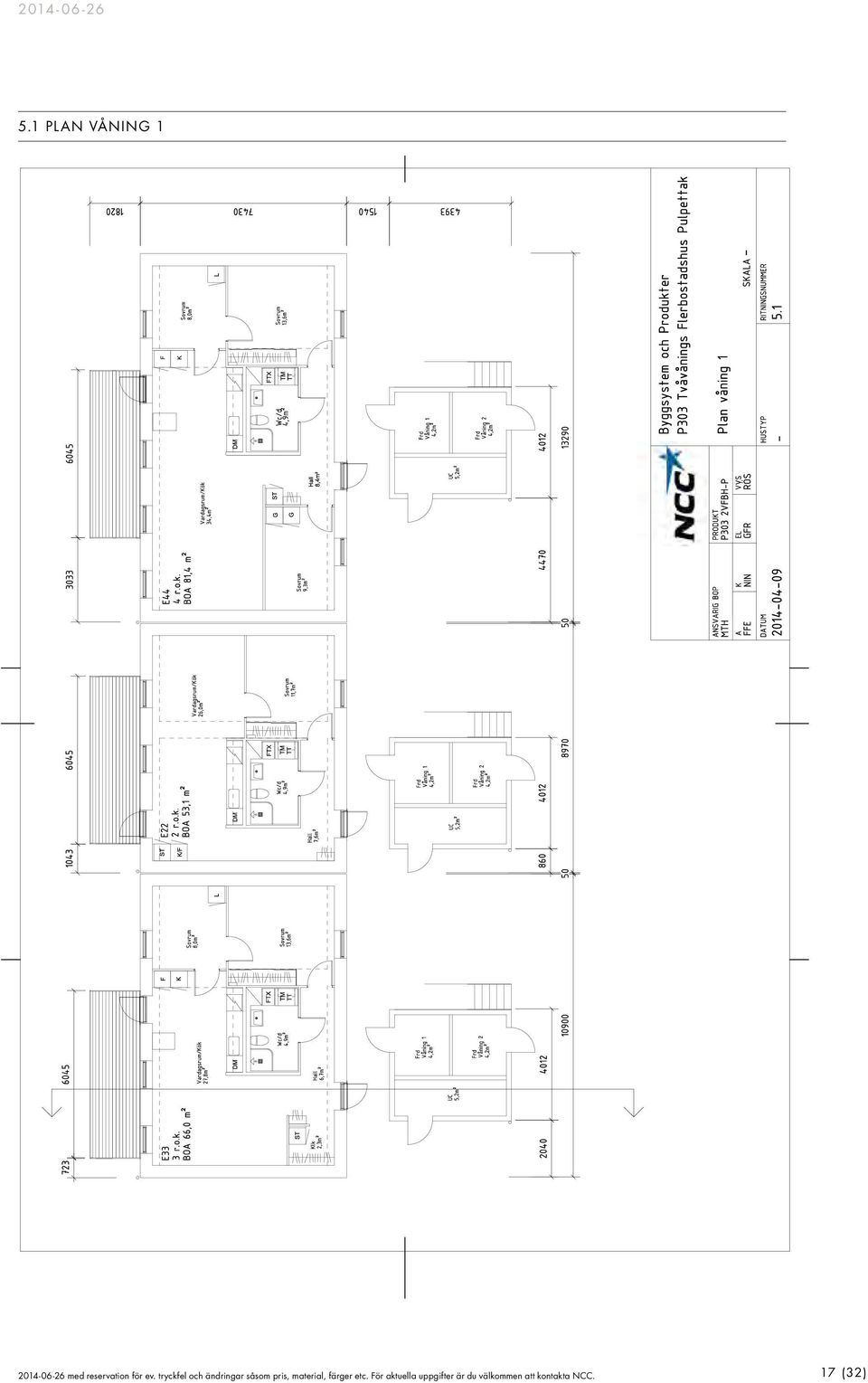

17 5.1 PLAN VÅNING 1 17 (32)

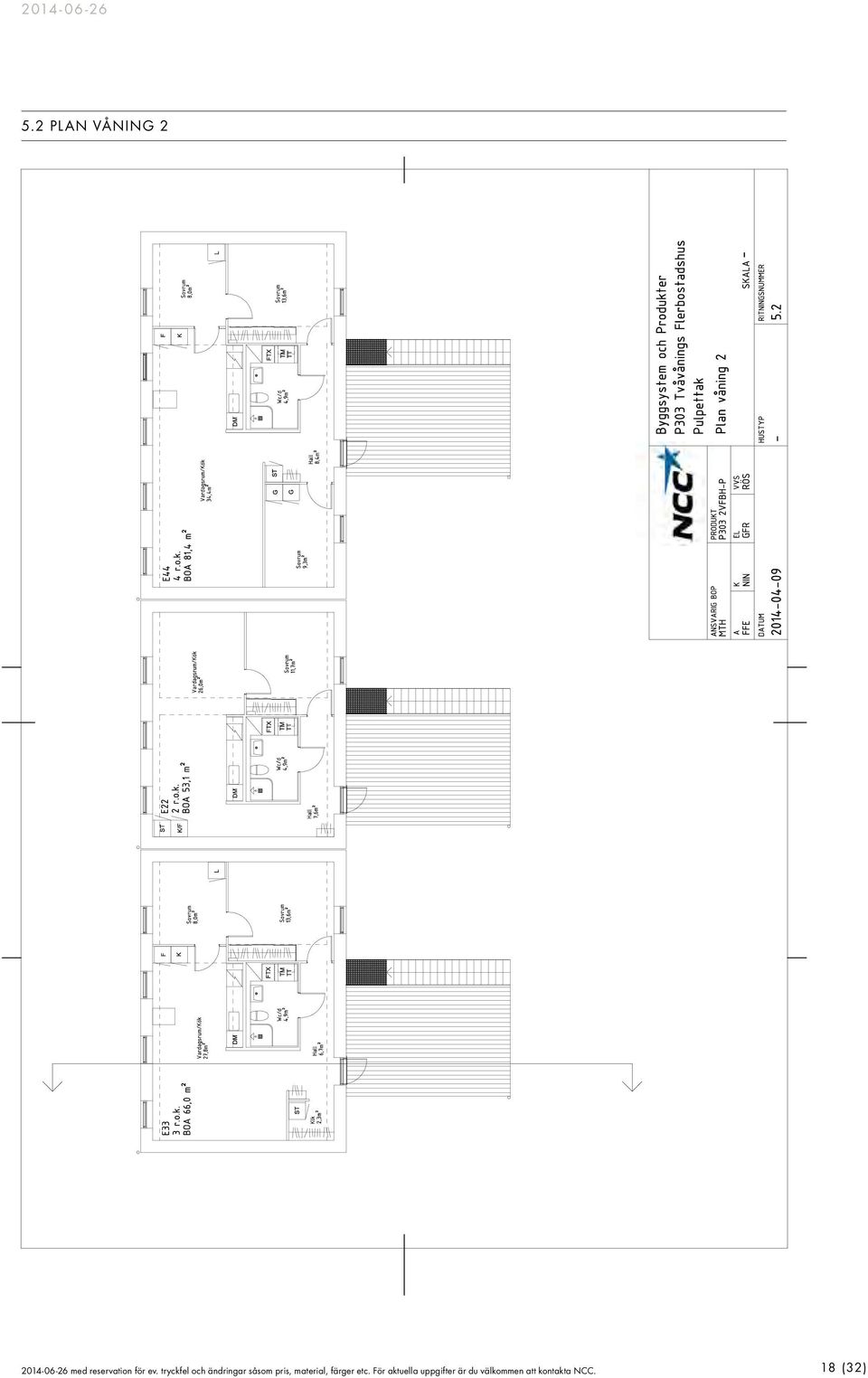

18 5.2 PLAN VÅNING 2 18 (32)

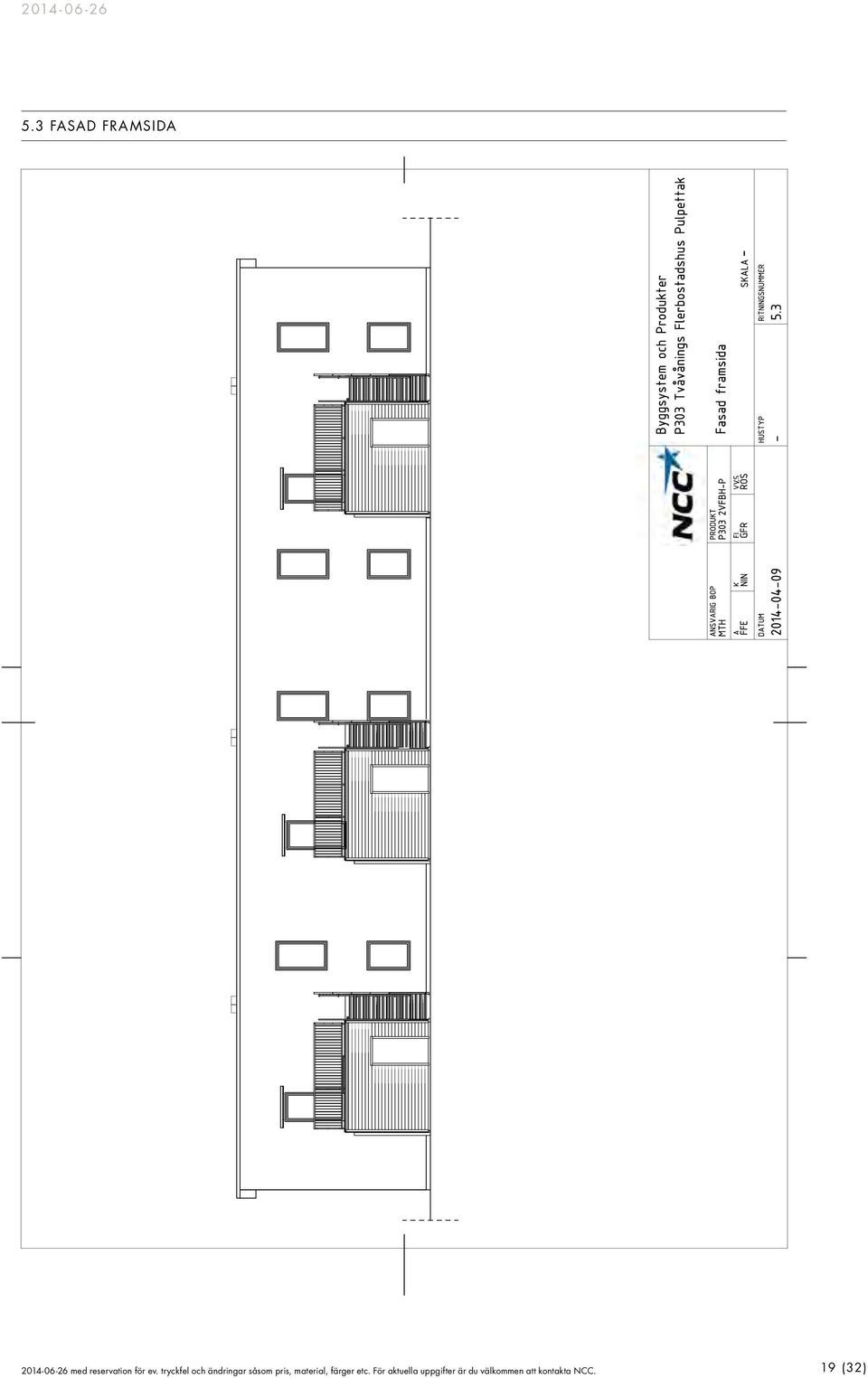

19 5.3 FASAD FRAMSIDA 19 (32)

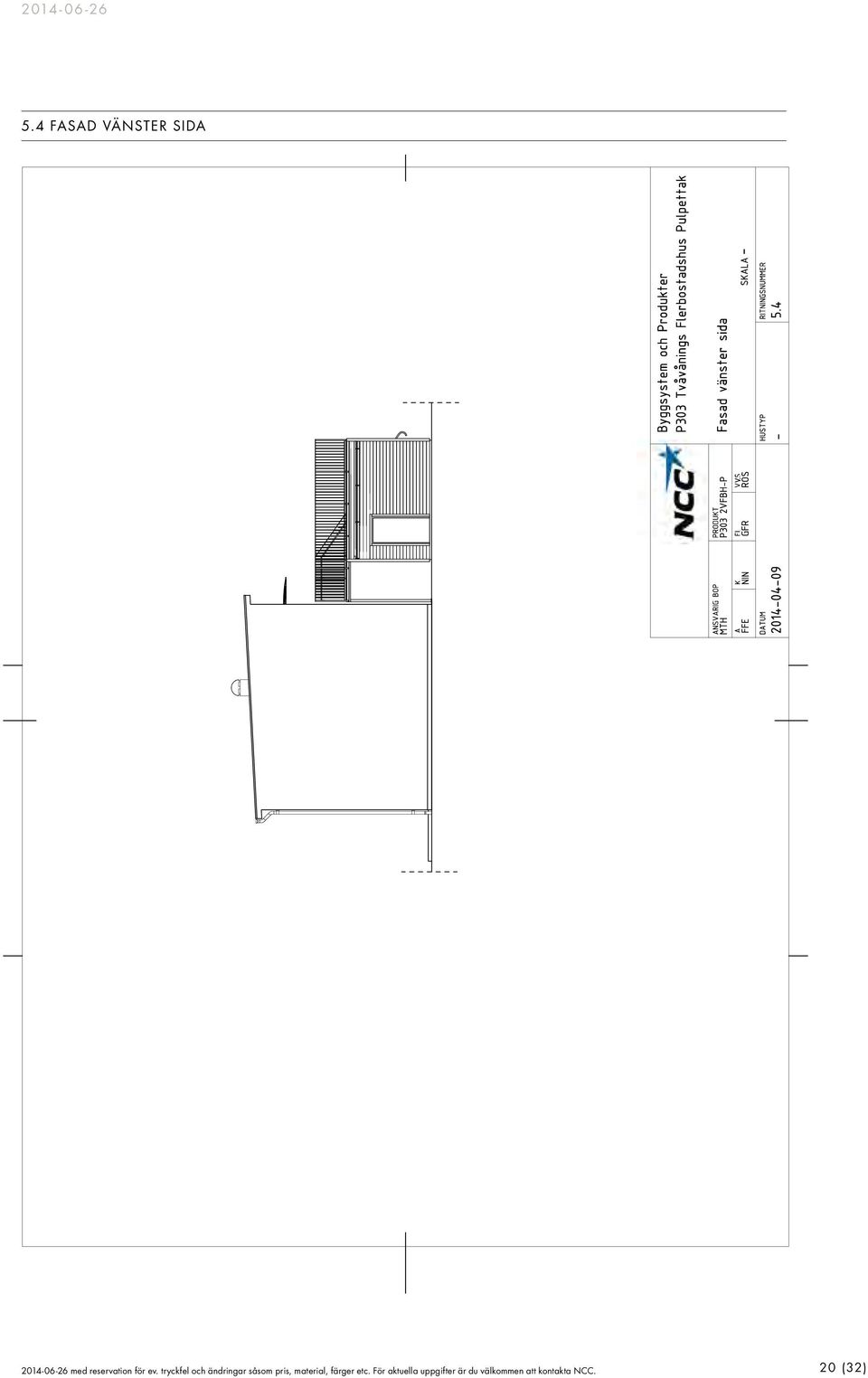

20 5.4 FASAD VÄNSTER SIDA 20 (32)

21 5.5 FASAD BAKSIDA 21 (32)

22 5.6 FASAD HÖGER SIDA 22 (32)

23 5.7 SEKTION 23 (32)

24 5.8 KÖKSUPPSTÄLLNING 2 R.O.K. 24 (32)

25 5.9 KÖKSUPPSTÄLLNING 3 OCH 4 R.O.K. 25 (32)

26 6. Illustrationsexempel Illustrationerna visar exempel på lägenhetsmöblering. I fall då ritningarna och illustrationerna avviker från varandra gäller ritningarna. 26 (32)

27 6.1 MÖBLERAD PLAN 2 R.O.K. 53,1 KVM, VÅNING 1 UTEPLA ST K/F UMGÅS / ÄTA SOVA/LÄSA/KLÄ SIG TVÄTTA / DUSCHA FTX G TM/TT VÄLKOMMEN! UC/FRD FÖRVARING 4,2 m (Våning 1) TRAPPA TILL PLAN 2 FÖRVARING 4,2 m (Våning 2) 0 1M 5M 1:50 ( A3 ) 2 r.o E22 Illustration: White 27 (32)

28 6.2 MÖBLERAD PLAN 2 R.O.K. 53,1 KVM, VÅNING 2 ST K/F UMGÅS / ÄTA SOVA/LÄSA/KLÄ SIG TVÄTTA / DUSCHA FTX G TM/TT VÄLKOMMEN! TERRASS Illustration: White TRAPPA TILL PLAN 2 0 1M 5M 1:50 ( A3 ) 2 r.o E22 - Vån 2 28 (32)

29 6.3 MÖBLERAD PLAN 3 R.O.K. 66,0 KVM, VÅNING 1 UTEPLA SOVA / LEKA UMGÅS / ÄTA / LÄSA L SOVA /LÄSA/KLÄ SIG TVÄTTA / DUSCHA FTX G ST TM/TT ORGANISERA VÄLKOMMEN! UC/FRD 5,2 m FÖRVARING 4,2 m (Våning 1) FÖRVARING 4,2 m (Våning 2) TRAPPA TILL PLAN 2 0 1M 5M 1:50 ( A3 ) 3 r.o E33 Illustration: White 29 (32)

30 6.4 MÖBLERAD PLAN 3 R.O.K. 66,0 KVM, VÅNING 2 SOVA / LEKA UMGÅS / ÄTA / LÄSA L SOVA /LÄSA/KLÄ SIG TVÄTTA / DUSCHA FTX G ST TM/TT ORGANISERA VÄLKOMMEN! TERRASS Illustration: White TRAPPA TILL PLAN 2 0 1M 5M 1:50 ( A3 ) 3 r.o E33 - Vån 2 30 (32)

31 6.5 MÖBLERAD PLAN 4 R.O.K. 81,4 KVM, VÅNING 1 UTEPLA UMGÅS / ÄTA / LÄSA SOVA / LEKA L TVÄTTA / DUSCHA FTX G SOVA /LÄSA/KLÄ SIG SOVA / ARBETA TM/TT VÄLKOMMEN! UC/FRD FÖRVARING (Våning 1) TRAPPA TILL PLAN 2 FÖRVARING (Våning 2) 0 1M 5M 1:50 ( A3 ) 4 r.o E44 Illustration: White 31 (32)

32 6.6 MÖBLERAD PLAN 4 R.O.K. 81,4 KVM, VÅNING 2 UMGÅS / ÄTA / LÄSA SOVA / LEKA L TVÄTTA / DUSCHA FTX G SOVA /LÄSA/KLÄ SIG SOVA / ARBETA TM/TT VÄLKOMMEN! TERRASS TRAPPA TILL PLAN 2 0 1M 5M 1:50 ( A3 ) 4 r.o E44 - Vån 2 Illustration: White NCC Communication 2014/06 32 (32)
