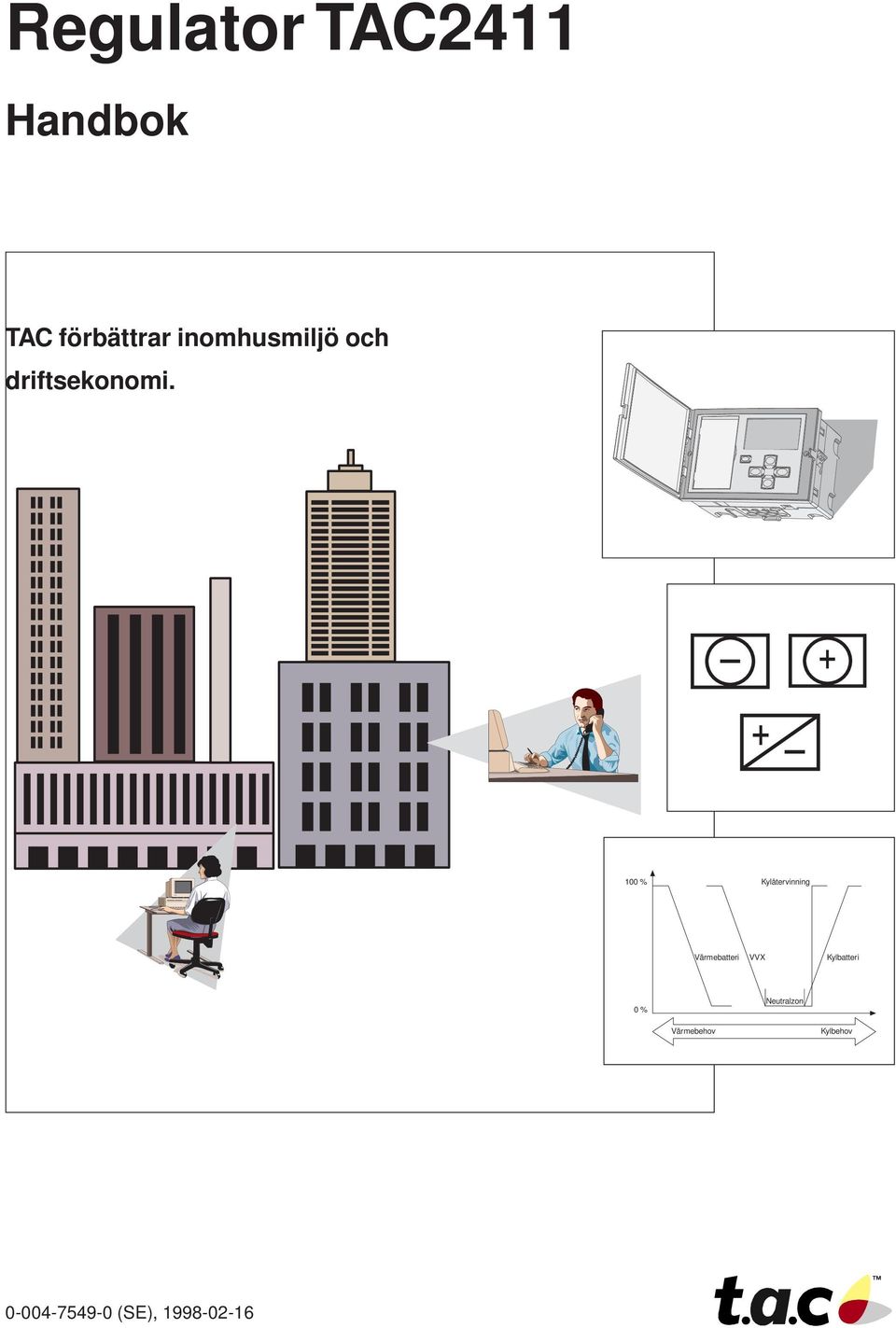

Regulator TAC2411. Handbok. TAC förbättrar inomhusmiljö och driftsekonomi (SE), Kylåtervinning 100 % Neutralzon 0 %

Transkript

1 Regulator TAC4 Handbok TAC förbättrar inomhusmiljö och driftsekonomi % Kylåtervinning Värmebatteri VVX Kylbatteri 0 % Neutralzon Värmebehov Kylbehov (SE),

2

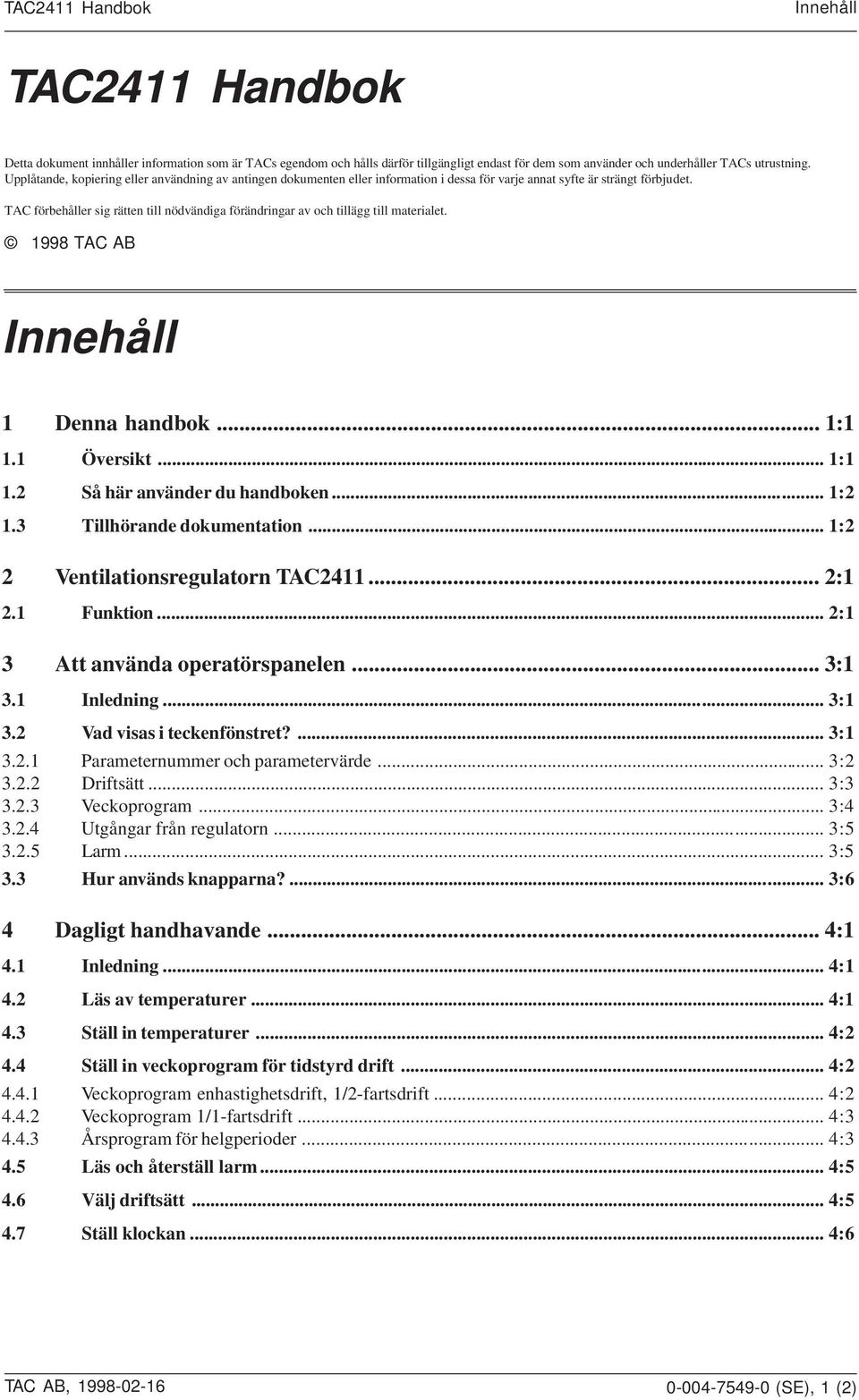

3 Innehåll TAC4 Handbok Detta dokument innhåller information som är TACs egendom och hålls därför tillgängligt endast för dem som använder och underhåller TACs utrustning. Upplåtande, kopiering eller användning av antingen dokumenten eller information i dessa för varje annat syfte är strängt förbjudet. TAC förbehåller sig rätten till nödvändiga förändringar av och tillägg till materialet. 998 TAC AB Innehåll Denna handbok... :. Översikt... :. Så här använder du handboken... :.3 Tillhörande dokumentation... : Ventilationsregulatorn TAC4... :. Funktion... : 3 Att använda operatörspanelen... 3: 3. Inledning... 3: 3. Vad visas i teckenfönstret?... 3: 3.. Parameternummer och parametervärde... 3: 3.. Driftsätt... 3: Veckoprogram... 3: Utgångar från regulatorn... 3: Larm... 3:5 3.3 Hur används knapparna?... 3:6 4 Dagligt handhavande... 4: 4. Inledning... 4: 4. Läs av temperaturer... 4: 4.3 Ställ in temperaturer... 4: 4.4 Ställ in veckoprogram för tidstyrd drift... 4: 4.4. Veckoprogram enhastighetsdrift, /-fartsdrift... 4: 4.4. Veckoprogram /-fartsdrift... 4: Årsprogram för helgperioder... 4:3 4.5 Läs och återställ larm... 4:5 4.6 Välj driftsätt... 4:5 4.7 Ställ klockan... 4:6 TAC AB, (SE), ()

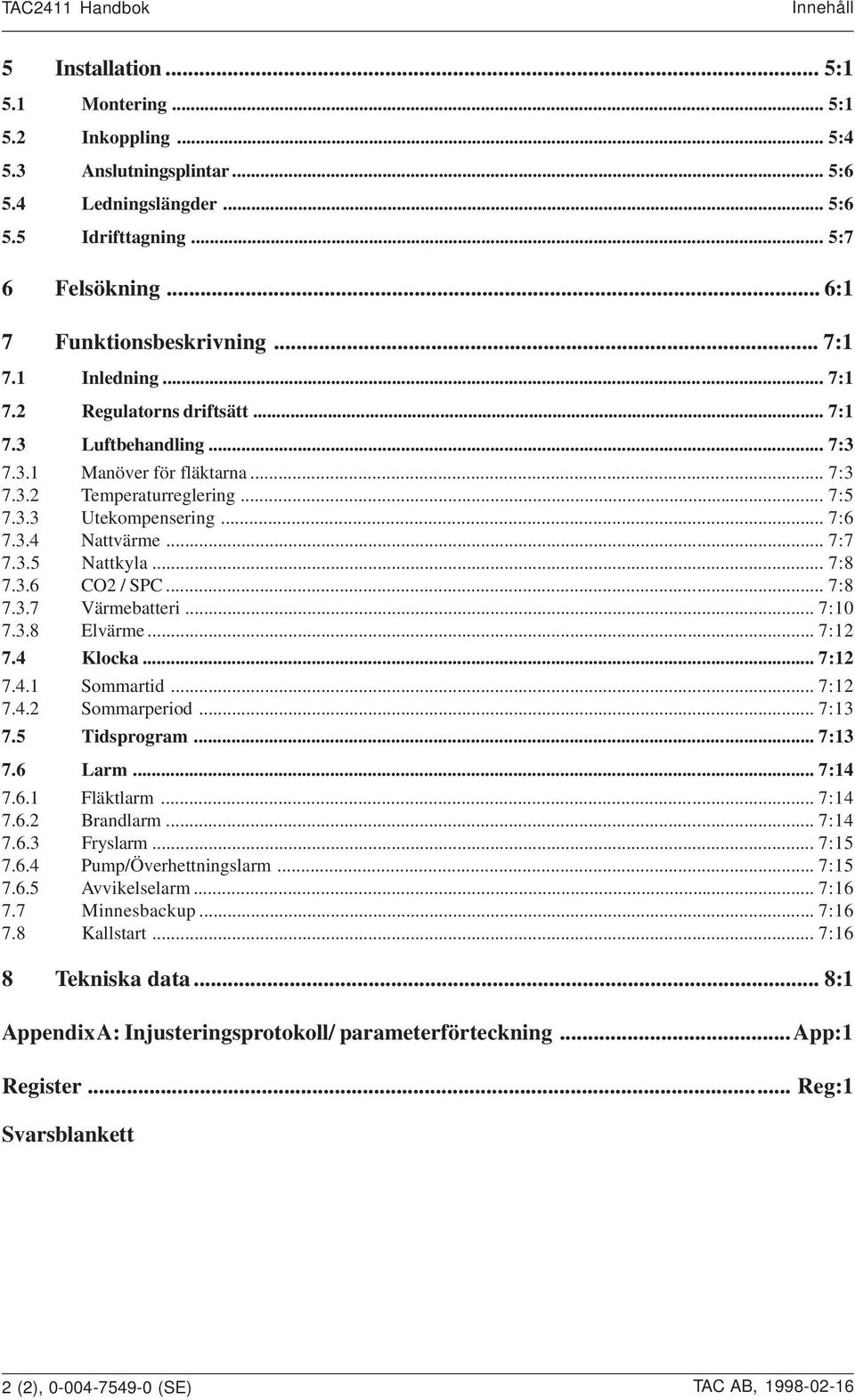

4 Innehåll 5 Installation... 5: 5. Montering... 5: 5. Inkoppling... 5:4 5.3 Anslutningsplintar... 5:6 5.4 Ledningslängder... 5:6 5.5 Idrifttagning... 5:7 6 Felsökning... 6: 7 Funktionsbeskrivning... 7: 7. Inledning... 7: 7. Regulatorns driftsätt... 7: 7.3 Luftbehandling... 7: Manöver för fläktarna... 7: Temperaturreglering... 7: Utekompensering... 7: Nattvärme... 7: Nattkyla... 7: CO / SPC... 7: Värmebatteri... 7: Elvärme... 7: 7.4 Klocka... 7: 7.4. Sommartid... 7: 7.4. Sommarperiod... 7:3 7.5 Tidsprogram... 7:3 7.6 Larm... 7: Fläktlarm... 7: Brandlarm... 7: Fryslarm... 7: Pump/Överhettningslarm... 7: Avvikelselarm... 7:6 7.7 Minnesbackup... 7:6 7.8 Kallstart... 7:6 8 Tekniska data... 8: Appendix A: Injusteringsprotokoll/ parameterförteckning...app: Register... Reg: Svarsblankett (), (SE) TAC AB,

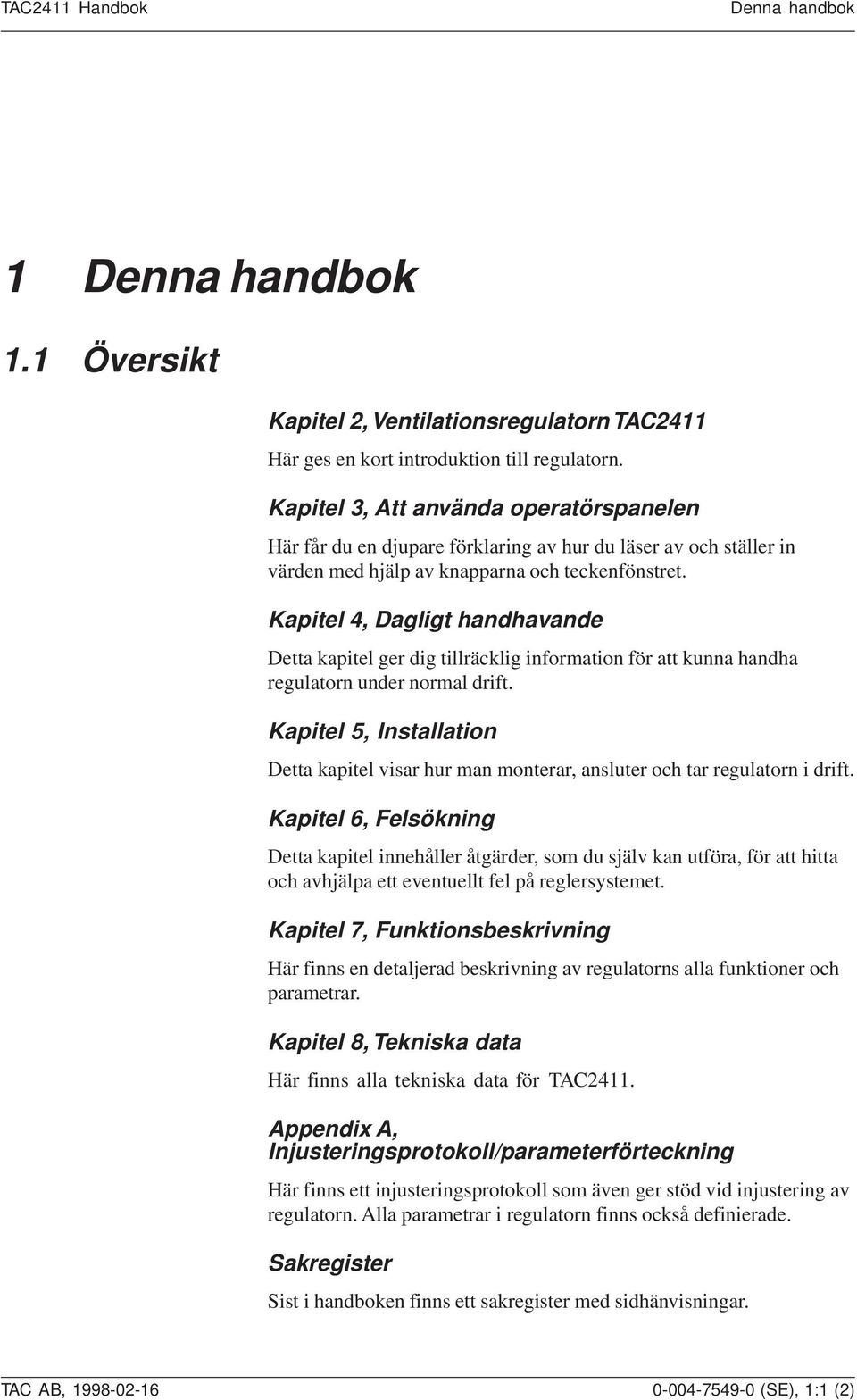

5 Denna handbok Denna handbok. Översikt Kapitel, Ventilationsregulatorn TAC4 Här ges en kort introduktion till regulatorn. Kapitel 3, Att använda operatörspanelen Här får du en djupare förklaring av hur du läser av och ställer in värden med hjälp av knapparna och teckenfönstret. Kapitel 4, Dagligt handhavande Detta kapitel ger dig tillräcklig information för att kunna handha regulatorn under normal drift. Kapitel 5, Installation Detta kapitel visar hur man monterar, ansluter och tar regulatorn i drift. Kapitel 6, Felsökning Detta kapitel innehåller åtgärder, som du själv kan utföra, för att hitta och avhjälpa ett eventuellt fel på reglersystemet. Kapitel 7, Funktionsbeskrivning Här finns en detaljerad beskrivning av regulatorns alla funktioner och parametrar. Kapitel 8, Tekniska data Här finns alla tekniska data för TAC4. Appendix A, Injusteringsprotokoll/parameterförteckning Här finns ett injusteringsprotokoll som även ger stöd vid injustering av regulatorn. Alla parametrar i regulatorn finns också definierade. Sakregister Sist i handboken finns ett sakregister med sidhänvisningar. TAC AB, (SE), : ()

6 Denna handbok. Så här använder du handboken Handbok TAC4 beskriver alla funktioner och procedurer som är nödvändiga för att installera, injustera och använda regulatorn. TAC4-regulatorn liksom övriga produkter i 000-familjen får inte användas för annat ändamål än till det den konstruerats. Installation, anslutning och service får endast utföras av behörig personal. Vid normal drift Om du bara skall läsa av eller ställa in temperaturer och andra parametrar under normal drift räcker det med att du läser kapitel 3 Att använda operatörspanelen och kapitel 4 Dagligt handhavande. Du kan också använda Snabbguiden som sitter på regulatorns framsida. Vid installation och idrifttagning Om du skall installera och ta i drift regulatorn bör du läsa kapitel 5 Installation. Det medföljande dokumentet Installationsanvisning för TAC4 kan också användas. Injusteringsprotokoll medföljer regulatorn, men finns även i appendix A. Vid felsökning.3 Tillhörande dokumentation Vid fel på regulatorn bör du läsa kapitel 3 Att använda operatörspanelen, kapitel 4 Dagligt handhavande och kapitel 6 Felsökning. Bifogad dokumentation Nedanstående dokumentation levereras med regulatorn. Den innehåller all information du behöver för att installera och ta i drift regulatorn. Installationsanvisning för TAC4 (artikelnummer 0FL-388) Injusteringsprotokoll för TAC4 (artikelnummer 0FL-388) TAC4 Snabbguide (artikelnummer 0FL-3883) Kompletterande dokumentation Ytterligare information finns i följande dokument. Dessa kan beställas från TAC försäljnings- eller servicekontor: Datablad TAC000 (artikelnummer ) Applikationsguide Reglerhandbok VVS-system (artikelnummer ) : (), (SE) TAC AB,

7 Ventilationsregulatorn TAC4 Ventilationsregulatorn TAC4 TAC4 är en digital regulator för fullständig styrning, reglering och övervakning av luftbehandlingsaggregat i fastigheter. TAC4 reglerar rumstemperaturen alternativt tilluftstemperaturen genom reglering av värmebatteri. Regulatorn innehåller dessutom funktioner för tidstyrning, larm, pumpstyrning, fläktstyrning mm. TAC4 har ett styrur för inställning av vecko- och årsprogram samt kraftfulla styr- och reglerfunktioner för helautomatisk drift. Att läsa av och ställa in temperaturer och andra parametrar är mycket enkelt. Teckenfönstret ger tydlig information med siffror och symboler. Regulatorn kan monteras på norm-skena EN 500 (TS 35 mm), i panel eller mot vägg.. Funktion När aggregatet startas upp kör alltid frånluftsfläkten (FF) igång först och därefter tilluftsfläkten (TF). Båda startar på halvfart oavsett vilken hastighet som är vald. Är helfartsdrift vald kopplas den in 30 sekunder efter att TF har startats. Vid en övergång från hel-till halvfartsdrift stoppas båda fläktarna i 0 sekunder, sedan startas FF upp och därefter TF. TAC AB, (SE), : ()

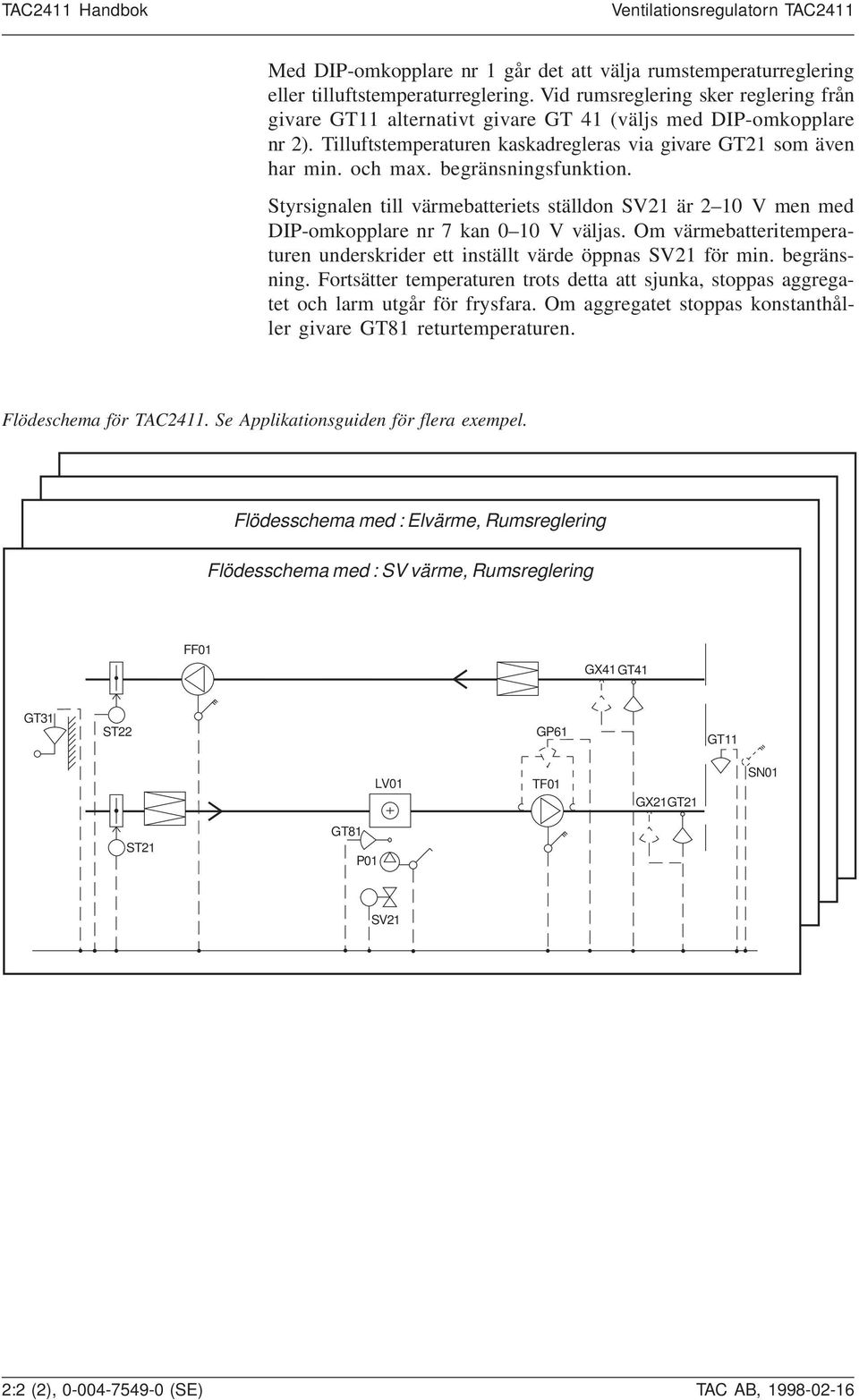

8 Ventilationsregulatorn TAC4 Med DIP-omkopplare nr går det att välja rumstemperaturreglering eller tilluftstemperaturreglering. Vid rumsreglering sker reglering från givare GT alternativt givare GT 4 (väljs med DIP-omkopplare nr ). Tilluftstemperaturen kaskadregleras via givare GT som även har min. och max. begränsningsfunktion. Styrsignalen till värmebatteriets ställdon SV är 0 V men med DIP-omkopplare nr 7 kan 0 0 V väljas. Om värmebatteritemperaturen underskrider ett inställt värde öppnas SV för min. begränsning. Fortsätter temperaturen trots detta att sjunka, stoppas aggregatet och larm utgår för frysfara. Om aggregatet stoppas konstanthåller givare GT8 returtemperaturen. Flödeschema för TAC4. Se Applikationsguiden för flera exempel. Flödesschema med : Elvärme, Rumsreglering Flödesschema med : SV värme, Rumsreglering FF0 GX4 GT4 GT3 ST GP6 GT LV0 TF0 GXGT SN0 ST GT8 P0 SV : (), (SE) TAC AB,

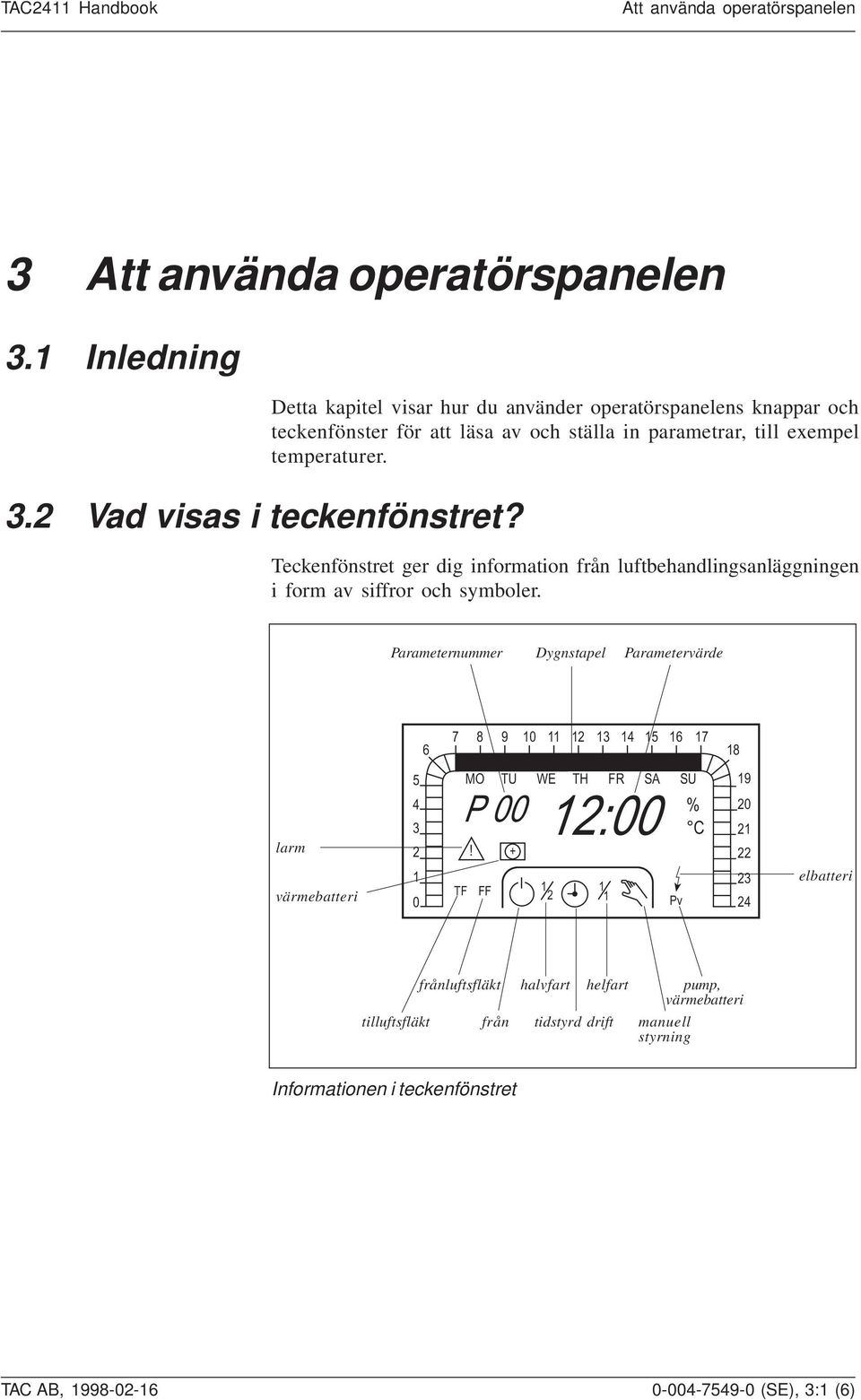

9 TAC4 Handbook Att använda operatörspanelen 3 Att använda operatörspanelen 3. Inledning 3. Vad visas i teckenfönstret? Detta kapitel visar hur du använder operatörspanelens knappar och teckenfönster för att läsa av och ställa in parametrar, till exempel temperaturer. Teckenfönstret ger dig information från luftbehandlingsanläggningen i form av siffror och symboler. Parameternummer Dygnstapel Parametervärde larm värmebatteri TF MO P 00! + FF TU WE TH FR SA :00 Pv SU % C elbatteri frånluftsfläkt halvfart helfart pump, värmebatteri tilluftsfläkt från tidstyrd drift manuell styrning Informationen i teckenfönstret TAC AB, (SE), 3: (6)

10 Att använda operatörspanelen 3.. Parameternummer och parametervärde Regulatorn har en lista med 00 parametrar numrerade från 0 till 99. En del av dessa parametrar går att ställa in (t ex börvärde för rumstemperatur) medan andra bara kan läsas av (t ex utetemperaturen). Vissa parametrar visas inte om motsvarande funktion är blockerad. Till exempel är nattkyla och nattvärme blockerade om rumsgivare saknas. Teckenfönstrets parameternummer och parametervärde utgör ett fönster mot parameterlistan (se figur nedan). Parameterlista teckenfönster parameternummer parametervärde P 0 Utsignal, Kylventil (%) P Vinterfall/ sommarfall TF MO P 4 P 5 P 6 TU WE TH FR SA! + + FF 9:0 Bv-Nattvärme Min Bv tilluft värmereglering SU % C Dx Pv Pk fönster upp fönster ner Knapparna och används för att flytta fönstret upp och ner över parameterlistan. 3: (6), (SE) TAC AB,

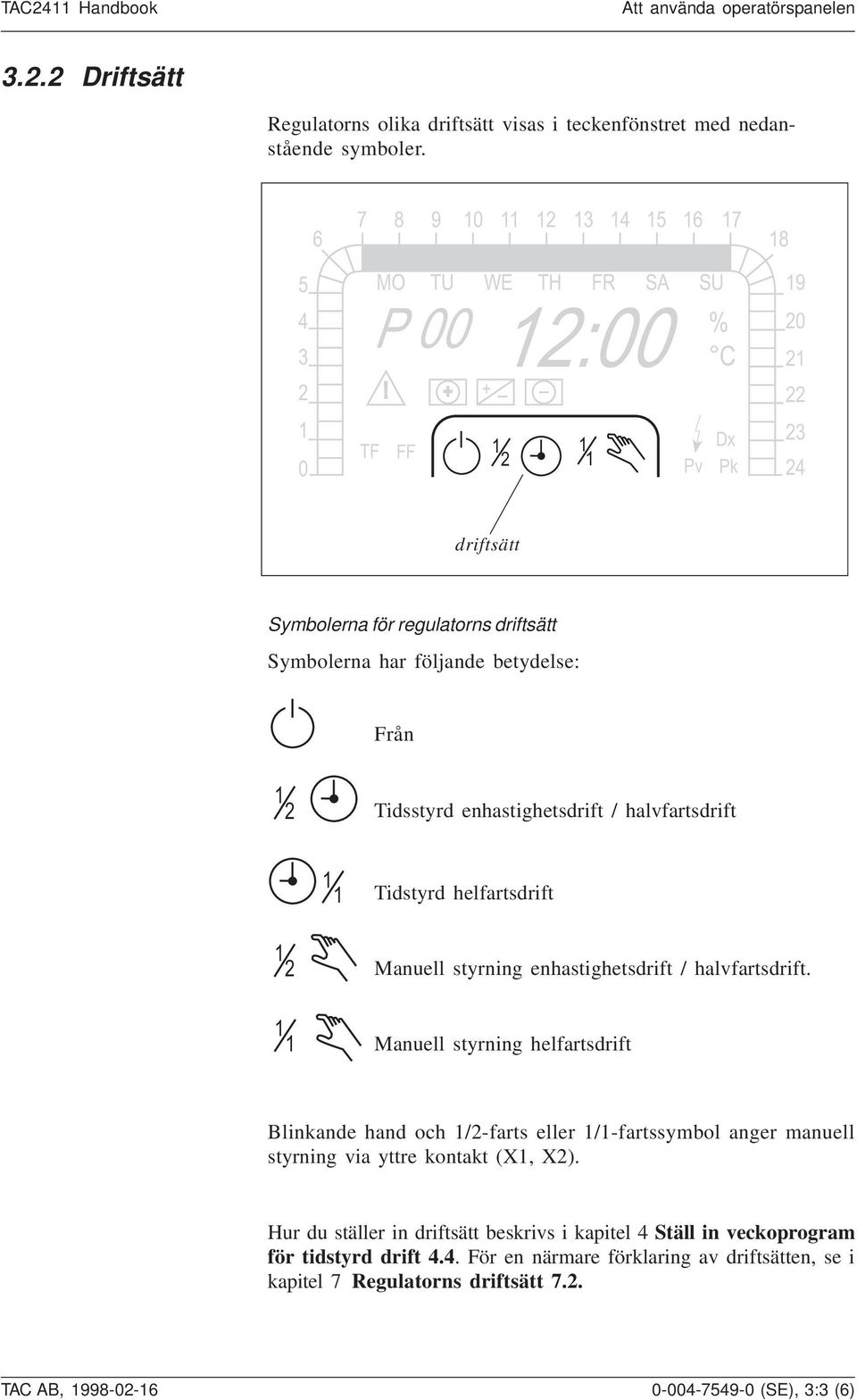

11 TAC4 Handbook Att använda operatörspanelen 3.. Driftsätt Regulatorns olika driftsätt visas i teckenfönstret med nedanstående symboler MO P 00 TU WE TH FR SA :00! + + SU % C TF FF Pv Dx Pk 3 4 driftsätt Symbolerna för regulatorns driftsätt Symbolerna har följande betydelse: Från Tidsstyrd enhastighetsdrift / halvfartsdrift Tidstyrd helfartsdrift Manuell styrning enhastighetsdrift / halvfartsdrift. Manuell styrning helfartsdrift Blinkande hand och /-farts eller /-fartssymbol anger manuell styrning via yttre kontakt (X, X). Hur du ställer in driftsätt beskrivs i kapitel 4 Ställ in veckoprogram för tidstyrd drift 4.4. För en närmare förklaring av driftsätten, se i kapitel 7 Regulatorns driftsätt 7.. TAC AB, (SE), 3:3 (6)

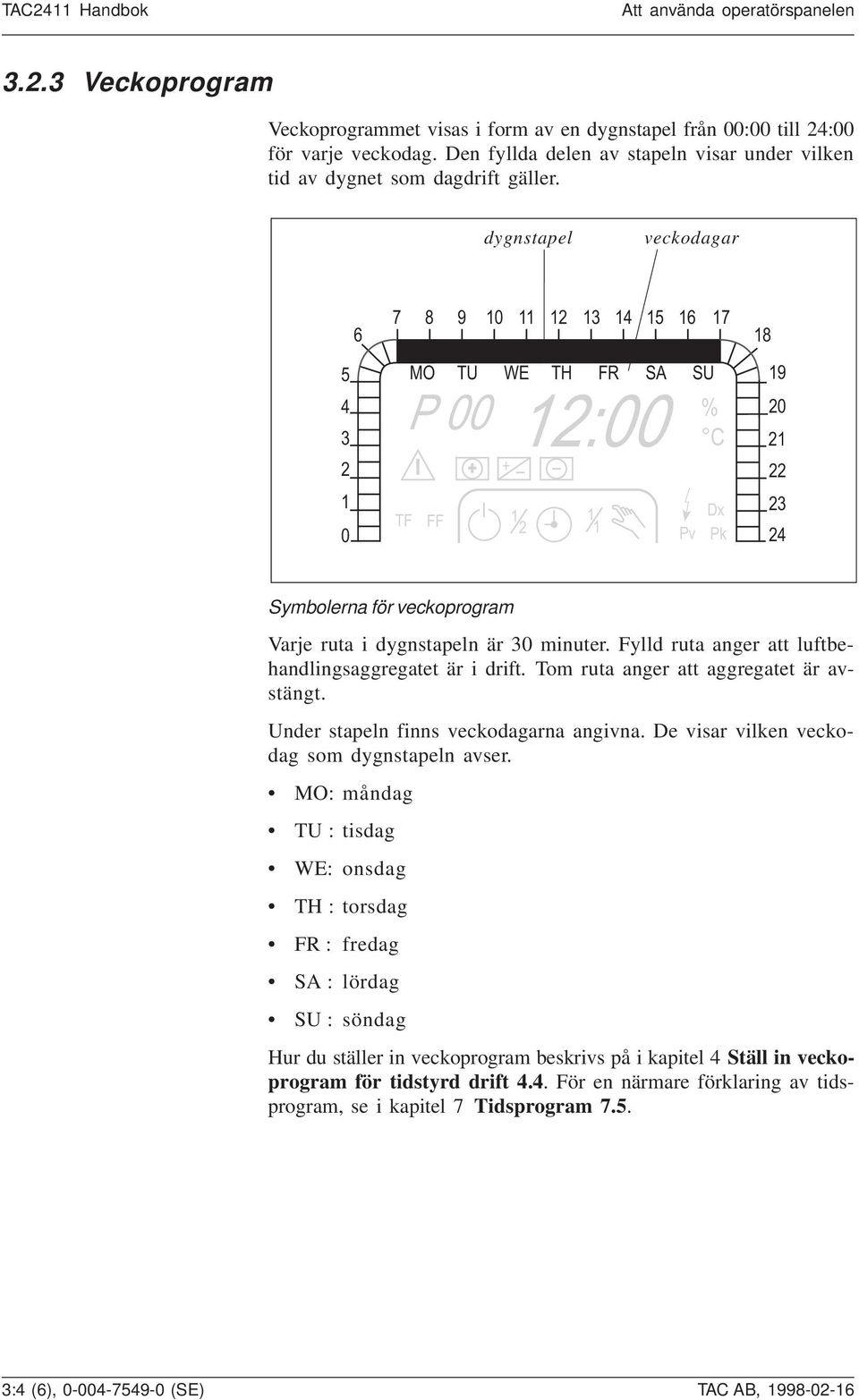

12 Att använda operatörspanelen 3..3 Veckoprogram Veckoprogrammet visas i form av en dygnstapel från 00:00 till 4:00 för varje veckodag. Den fyllda delen av stapeln visar under vilken tid av dygnet som dagdrift gäller. dygnstapel veckodagar MO P 00 TU WE TH FR SA :00! + + SU % C TF FF Pv Dx Pk 3 4 Symbolerna för veckoprogram Varje ruta i dygnstapeln är 30 minuter. Fylld ruta anger att luftbehandlingsaggregatet är i drift. Tom ruta anger att aggregatet är avstängt. Under stapeln finns veckodagarna angivna. De visar vilken veckodag som dygnstapeln avser. MO: måndag TU : tisdag WE: onsdag TH : torsdag FR : fredag SA : lördag SU : söndag Hur du ställer in veckoprogram beskrivs på i kapitel 4 Ställ in veckoprogram för tidstyrd drift 4.4. För en närmare förklaring av tidsprogram, se i kapitel 7 Tidsprogram :4 (6), (SE) TAC AB,

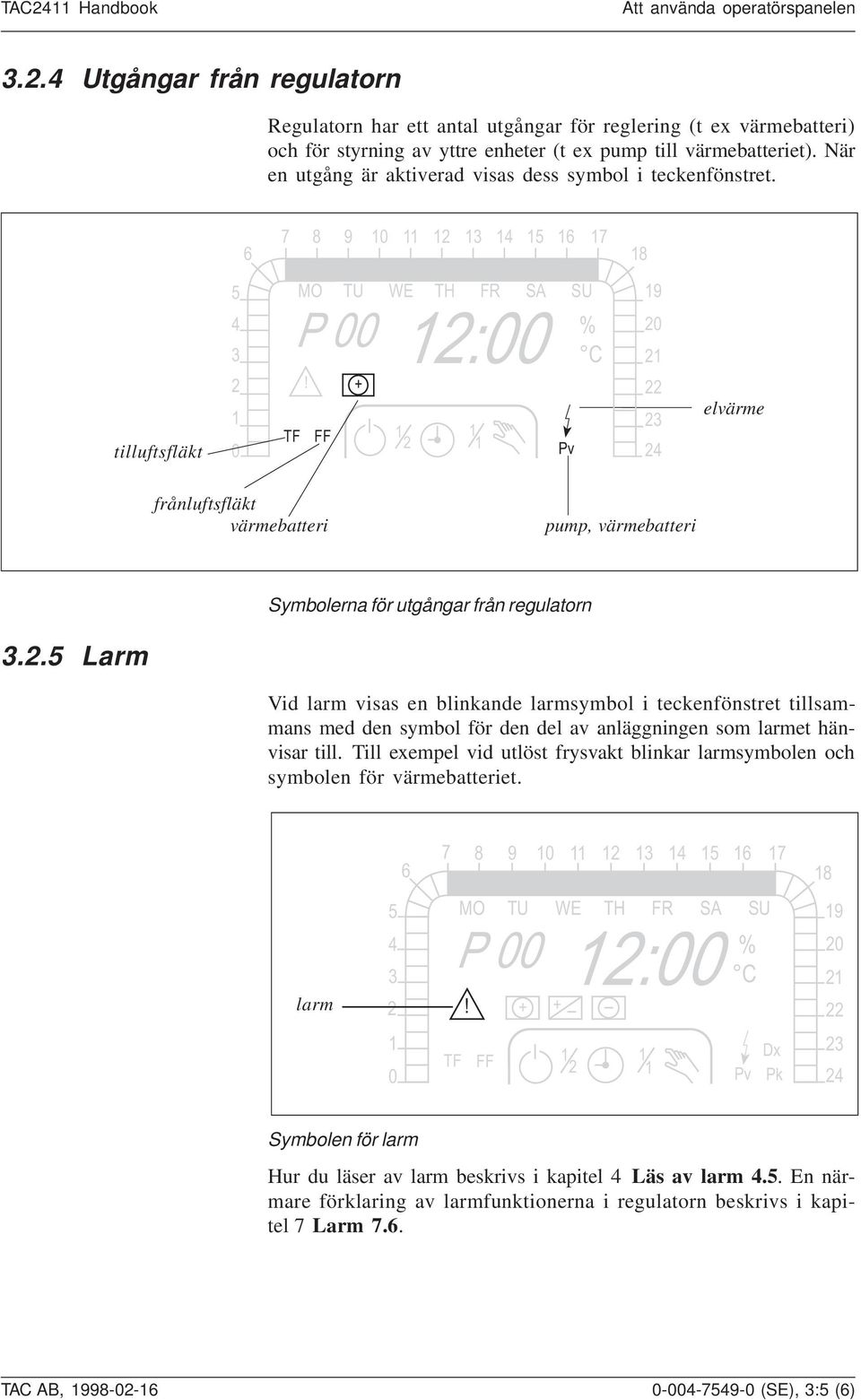

13 TAC4 Handbook Att använda operatörspanelen 3..4 Utgångar från regulatorn Regulatorn har ett antal utgångar för reglering (t ex värmebatteri) och för styrning av yttre enheter (t ex pump till värmebatteriet). När en utgång är aktiverad visas dess symbol i teckenfönstret tilluftsfläkt TF MO P 00! + FF TU WE TH FR SA :00 Pv SU % C elvärme frånluftsfläkt värmebatteri pump, värmebatteri Symbolerna för utgångar från regulatorn 3..5 Larm Vid larm visas en blinkande larmsymbol i teckenfönstret tillsammans med den symbol för den del av anläggningen som larmet hänvisar till. Till exempel vid utlöst frysvakt blinkar larmsymbolen och symbolen för värmebatteriet larm MO P 00 TU WE TH FR SA! + + SU :00 % C TF FF Pv Dx Pk 3 4 Symbolen för larm Hur du läser av larm beskrivs i kapitel 4 Läs av larm 4.5. En närmare förklaring av larmfunktionerna i regulatorn beskrivs i kapitel 7 Larm 7.6. TAC AB, (SE), 3:5 (6)

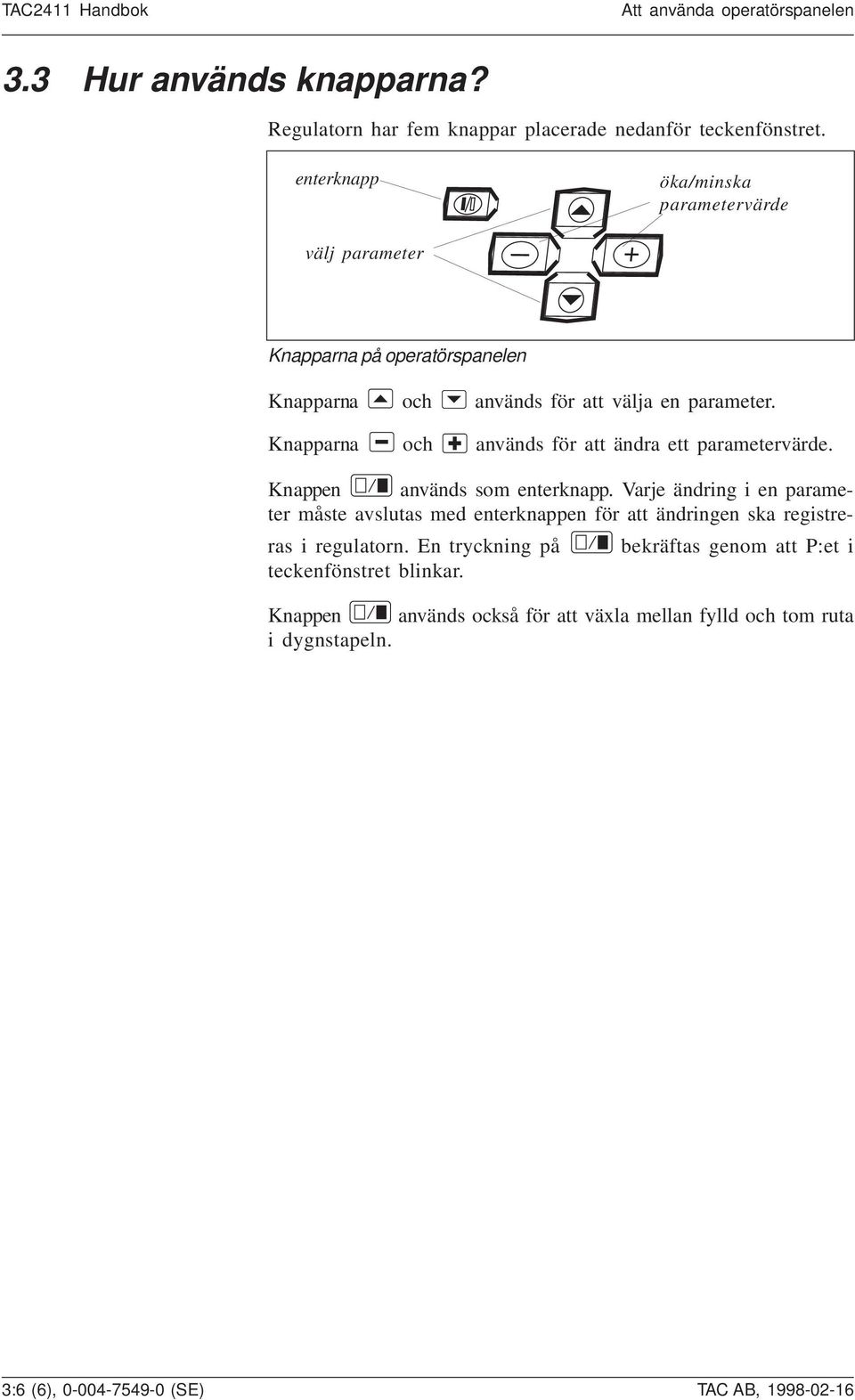

14 Att använda operatörspanelen 3.3 Hur används knapparna? Regulatorn har fem knappar placerade nedanför teckenfönstret. enterknapp öka/minska parametervärde välj parameter Knapparna på operatörspanelen Knapparna och används för att välja en parameter. Knapparna och används för att ändra ett parametervärde. Knappen används som enterknapp. Varje ändring i en parameter måste avslutas med enterknappen för att ändringen ska registreras i regulatorn. En tryckning på bekräftas genom att P:et i teckenfönstret blinkar. Knappen används också för att växla mellan fylld och tom ruta i dygnstapeln. 3:6 (6), (SE) TAC AB,

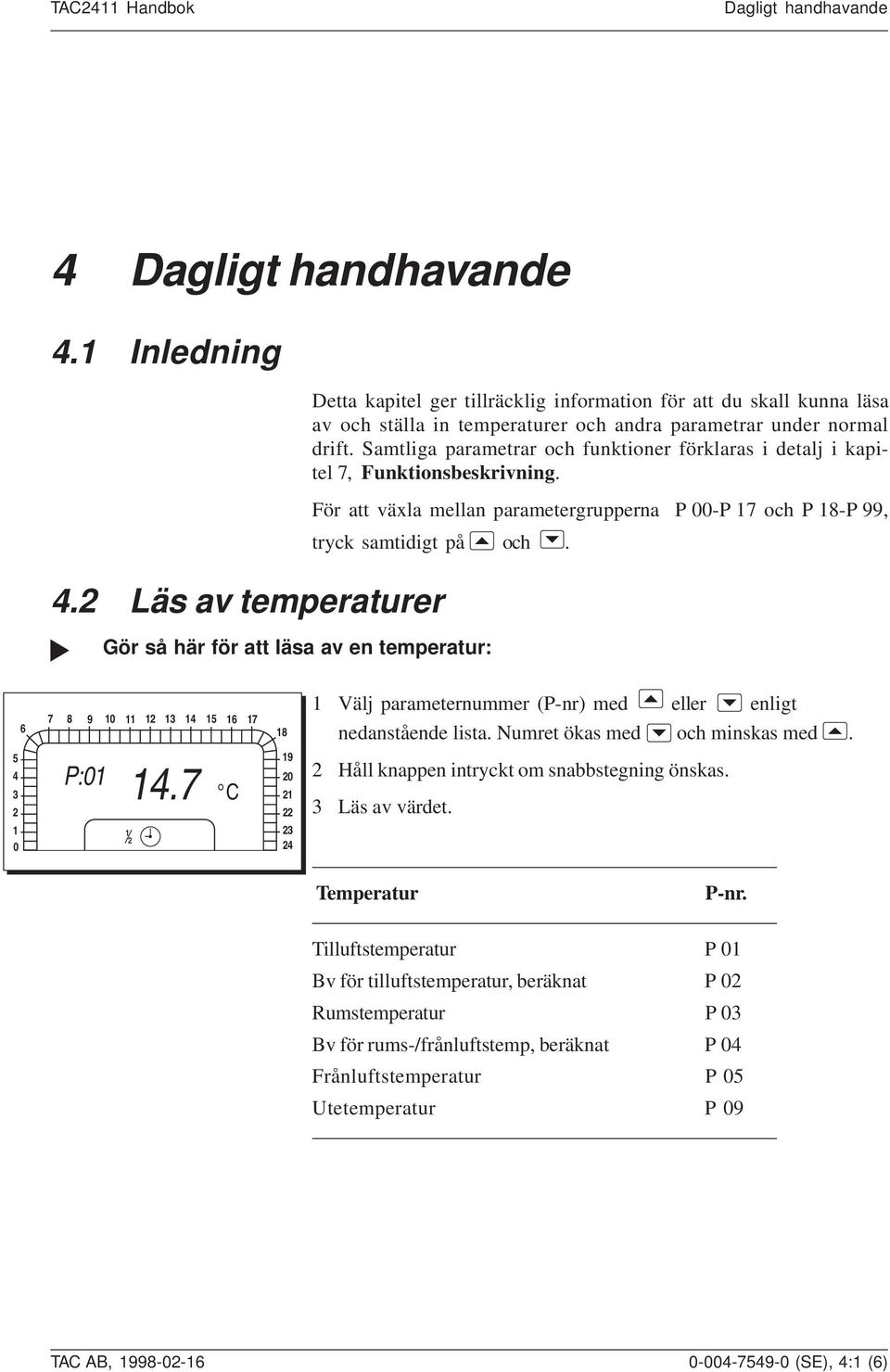

15 Dagligt handhavande 4 Dagligt handhavande 4. Inledning 4. Läs av temperaturer Gör så här för att läsa av en temperatur: Detta kapitel ger tillräcklig information för att du skall kunna läsa av och ställa in temperaturer och andra parametrar under normal drift. Samtliga parametrar och funktioner förklaras i detalj i kapitel 7, Funktionsbeskrivning. För att växla mellan parametergrupperna P 00-P 7 och P 8-P 99, tryck samtidigt på och Välj parameternummer (P-nr) med eller enligt nedanstående lista. Numret ökas med och minskas med P:0 4.7 C Håll knappen intryckt om snabbstegning önskas. 3 Läs av värdet. Temperatur P-nr. Tilluftstemperatur P 0 Bv för tilluftstemperatur, beräknat P 0 Rumstemperatur P 03 Bv för rums-/frånluftstemp, beräknat P 04 Frånluftstemperatur P 05 Utetemperatur P 09 TAC AB, (SE), 4: (6)

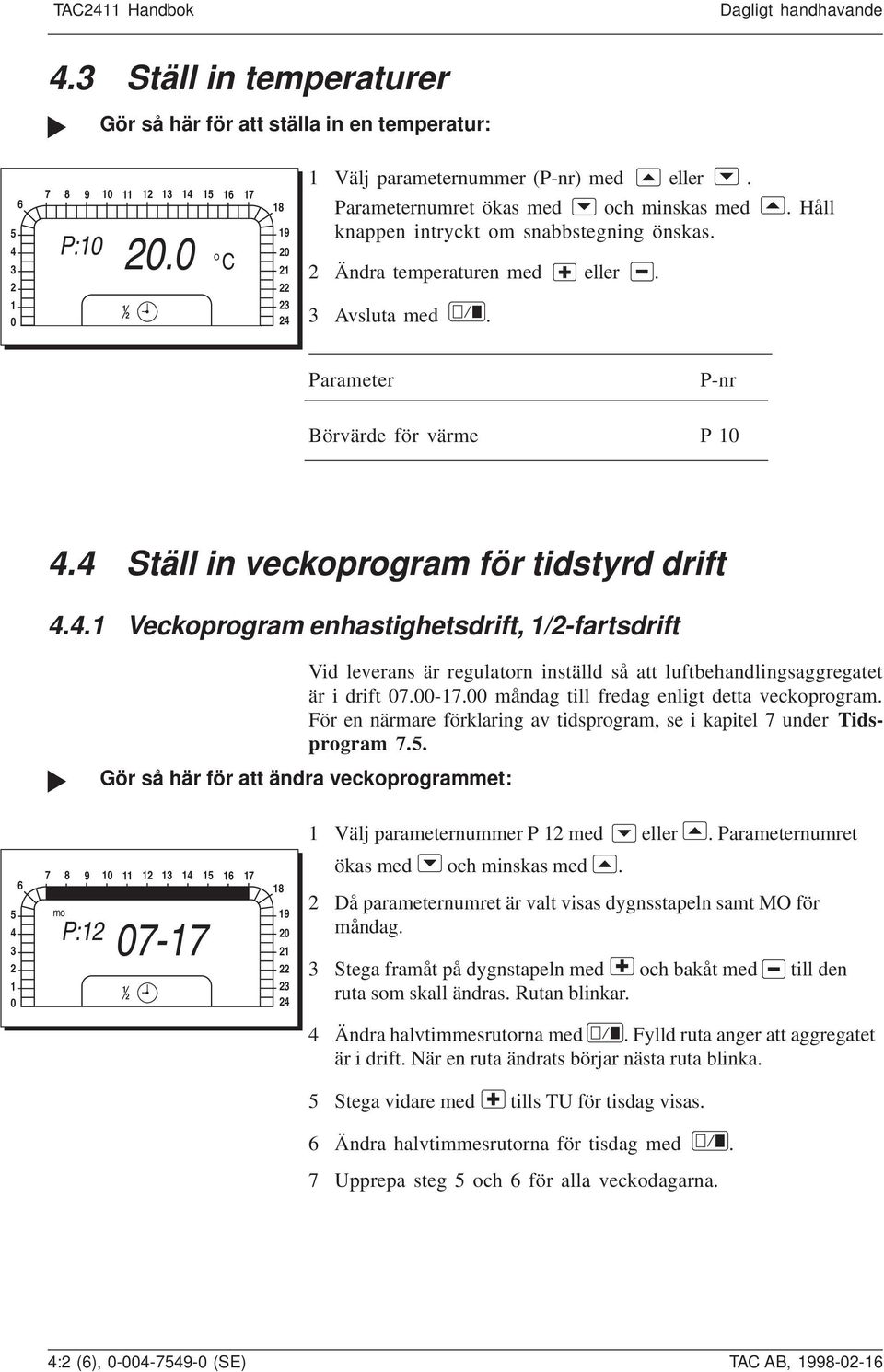

16 Dagligt handhavande 4.3 Ställ in temperaturer Gör så här för att ställa in en temperatur: P:0 0.0 C Välj parameternummer (P-nr) med eller. Parameternumret ökas med och minskas med. Håll knappen intryckt om snabbstegning önskas. Ändra temperaturen med eller. 3 Avsluta med. Parameter P-nr Börvärde för värme P Ställ in veckoprogram för tidstyrd drift 4.4. Veckoprogram enhastighetsdrift, /-fartsdrift Vid leverans är regulatorn inställd så att luftbehandlingsaggregatet är i drift måndag till fredag enligt detta veckoprogram. För en närmare förklaring av tidsprogram, se i kapitel 7 under Tidsprogram 7.5. Gör så här för att ändra veckoprogrammet: Välj parameternummer P med eller. Parameternumret mo P: ökas med och minskas med. Då parameternumret är valt visas dygnsstapeln samt MO för måndag. 3 Stega framåt på dygnstapeln med och bakåt med till den ruta som skall ändras. Rutan blinkar. 4 Ändra halvtimmesrutorna med. Fylld ruta anger att aggregatet är i drift. När en ruta ändrats börjar nästa ruta blinka. 5 Stega vidare med tills TU för tisdag visas. 6 Ändra halvtimmesrutorna för tisdag med. 7 Upprepa steg 5 och 6 för alla veckodagarna. 4: (6), (SE) TAC AB,

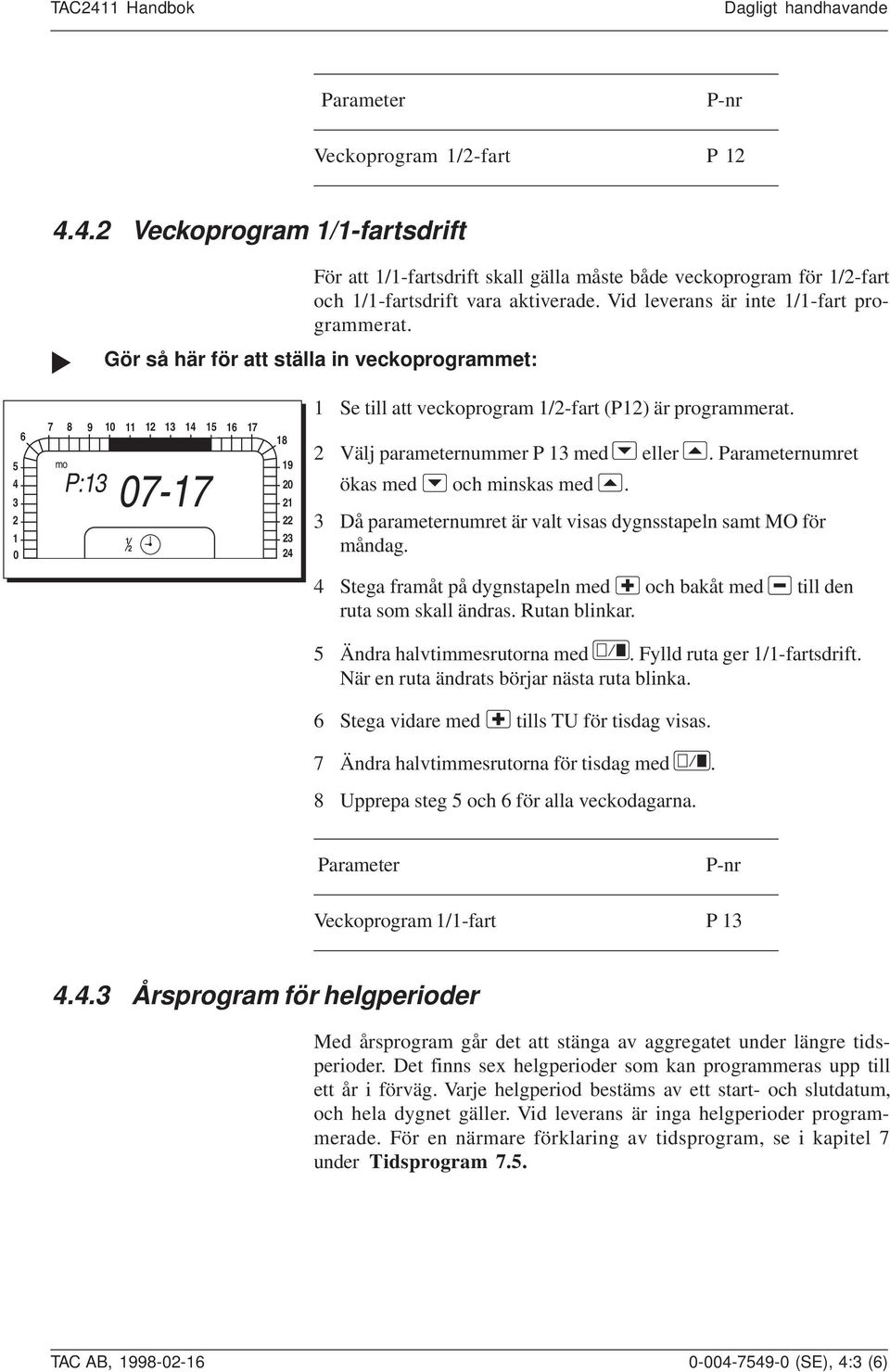

17 Dagligt handhavande Parameter P-nr Veckoprogram /-fart P 4.4. Veckoprogram /-fartsdrift För att /-fartsdrift skall gälla måste både veckoprogram för /-fart och /-fartsdrift vara aktiverade. Vid leverans är inte /-fart programmerat. Gör så här för att ställa in veckoprogrammet: mo P: Se till att veckoprogram /-fart (P) är programmerat. Välj parameternummer P 3 med eller. Parameternumret ökas med och minskas med. 3 Då parameternumret är valt visas dygnsstapeln samt MO för måndag. 4 Stega framåt på dygnstapeln med och bakåt med till den ruta som skall ändras. Rutan blinkar. 5 Ändra halvtimmesrutorna med. Fylld ruta ger /-fartsdrift. När en ruta ändrats börjar nästa ruta blinka. 6 Stega vidare med tills TU för tisdag visas. 7 Ändra halvtimmesrutorna för tisdag med. 8 Upprepa steg 5 och 6 för alla veckodagarna. Parameter P-nr Veckoprogram /-fart P Årsprogram för helgperioder Med årsprogram går det att stänga av aggregatet under längre tidsperioder. Det finns sex helgperioder som kan programmeras upp till ett år i förväg. Varje helgperiod bestäms av ett start- och slutdatum, och hela dygnet gäller. Vid leverans är inga helgperioder programmerade. För en närmare förklaring av tidsprogram, se i kapitel 7 under Tidsprogram 7.5. TAC AB, (SE), 4:3 (6)

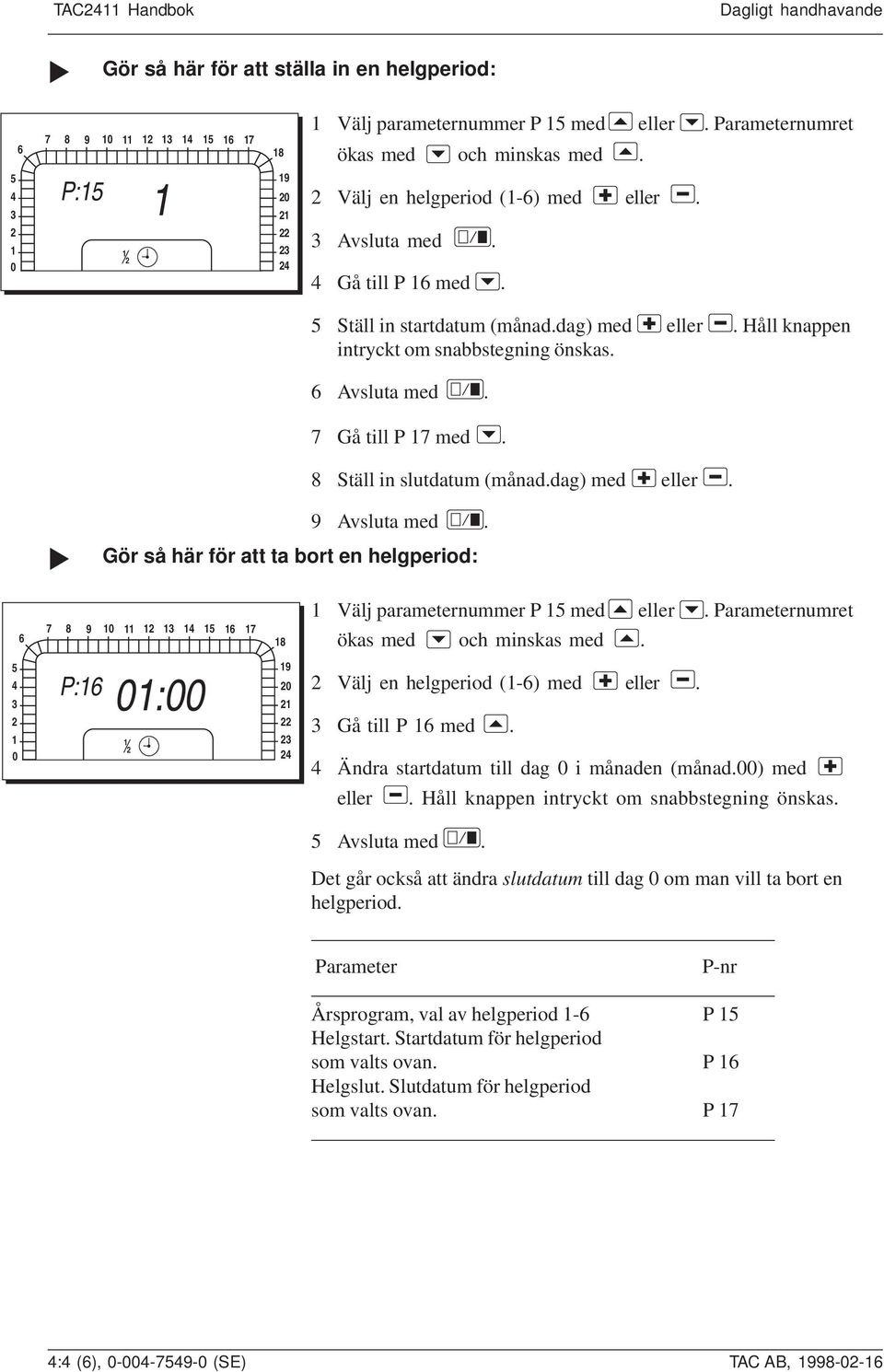

18 Dagligt handhavande Gör så här för att ställa in en helgperiod: P: Välj parameternummer P 5 med eller. Parameternumret ökas med och minskas med. Välj en helgperiod (-6) med eller. 3 Avsluta med. 4 Gå till P 6 med. 5 Ställ in startdatum (månad.dag) med eller. Håll knappen intryckt om snabbstegning önskas. 6 Avsluta med. 7 Gå till P 7 med. 8 Ställ in slutdatum (månad.dag) med eller. 9 Avsluta med. Gör så här för att ta bort en helgperiod: Välj parameternummer P 5 med eller. Parameternumret ökas med och minskas med P:6 0: Välj en helgperiod (-6) med eller. 3 Gå till P 6 med. 4 Ändra startdatum till dag 0 i månaden (månad.00) med eller. Håll knappen intryckt om snabbstegning önskas. 5 Avsluta med. Det går också att ändra slutdatum till dag 0 om man vill ta bort en helgperiod. Parameter P-nr Årsprogram, val av helgperiod -6 P 5 Helgstart. Startdatum för helgperiod som valts ovan. P 6 Helgslut. Slutdatum för helgperiod som valts ovan. P 7 4:4 (6), (SE) TAC AB,

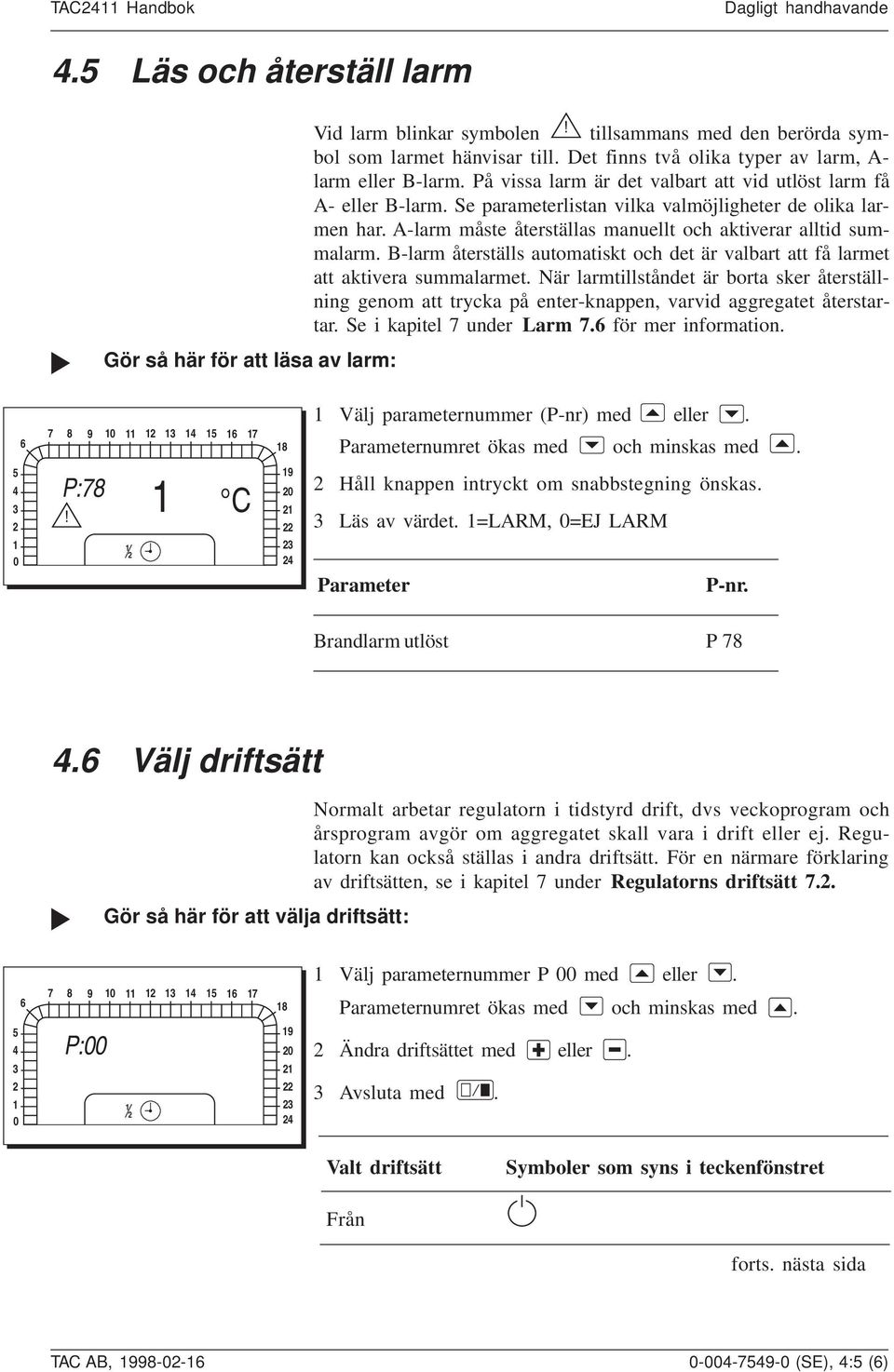

19 Dagligt handhavande 4.5 Läs och återställ larm Gör så här för att läsa av larm: Vid larm blinkar symbolen! tillsammans med den berörda symbol som larmet hänvisar till. Det finns två olika typer av larm, A- larm eller B-larm. På vissa larm är det valbart att vid utlöst larm få A- eller B-larm. Se parameterlistan vilka valmöjligheter de olika larmen har. A-larm måste återställas manuellt och aktiverar alltid summalarm. B-larm återställs automatiskt och det är valbart att få larmet att aktivera summalarmet. När larmtillståndet är borta sker återställning genom att trycka på enter-knappen, varvid aggregatet återstartar. Se i kapitel 7 under Larm 7.6 för mer information Välj parameternummer (P-nr) med eller. Parameternumret ökas med och minskas med P:78 C! Håll knappen intryckt om snabbstegning önskas. 3 Läs av värdet. =LARM, 0=EJ LARM Parameter P-nr. Brandlarm utlöst P Välj driftsätt Gör så här för att välja driftsätt: Normalt arbetar regulatorn i tidstyrd drift, dvs veckoprogram och årsprogram avgör om aggregatet skall vara i drift eller ej. Regulatorn kan också ställas i andra driftsätt. För en närmare förklaring av driftsätten, se i kapitel 7 under Regulatorns driftsätt Välj parameternummer P 00 med eller. Parameternumret ökas med och minskas med P: Ändra driftsättet med eller. 3 Avsluta med. Valt driftsätt Symboler som syns i teckenfönstret Från forts. nästa sida TAC AB, (SE), 4:5 (6)

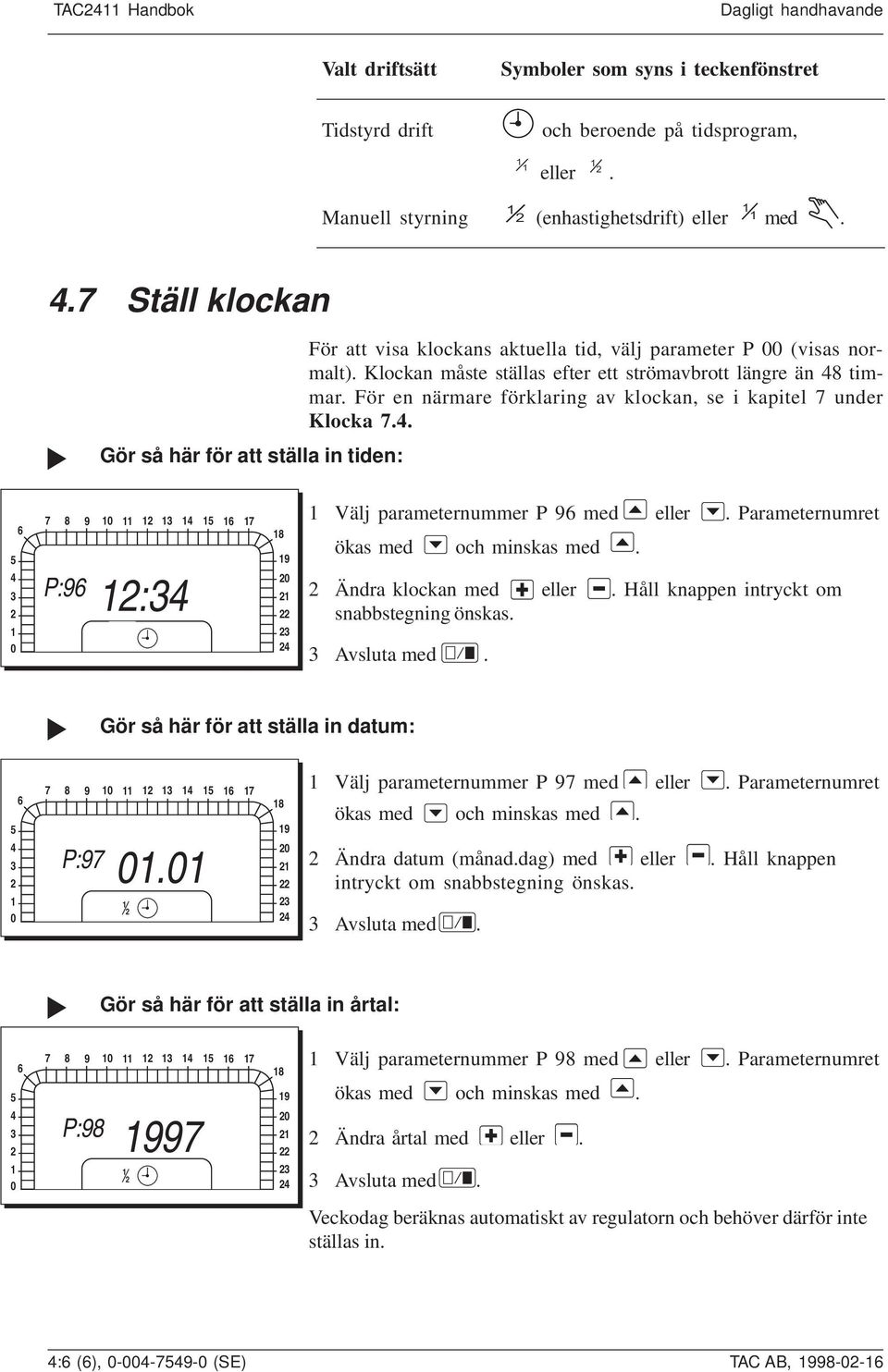

20 Dagligt handhavande Valt driftsätt Symboler som syns i teckenfönstret Tidstyrd drift och beroende på tidsprogram, eller. Manuell styrning (enhastighetsdrift) eller med. 4.7 Ställ klockan Gör så här för att ställa in tiden: För att visa klockans aktuella tid, välj parameter P 00 (visas normalt). Klockan måste ställas efter ett strömavbrott längre än 48 timmar. För en närmare förklaring av klockan, se i kapitel 7 under Klocka P:96 : Välj parameternummer P 96 med eller. Parameternumret ökas med och minskas med. Ändra klockan med eller. Håll knappen intryckt om snabbstegning önskas. 3 Avsluta med. Gör så här för att ställa in datum: P: Välj parameternummer P 97 med eller. Parameternumret ökas med och minskas med. Ändra datum (månad.dag) med eller. Håll knappen intryckt om snabbstegning önskas. 3 Avsluta med. Gör så här för att ställa in årtal: P: Välj parameternummer P 98 med eller. Parameternumret ökas med och minskas med. Ändra årtal med eller. 3 Avsluta med. Veckodag beräknas automatiskt av regulatorn och behöver därför inte ställas in. 4:6 (6), (SE) TAC AB,

21 Installation 5 Installation 5. Montering Regulator Placera regulatorn så att man enkelt kan läsa av och ställa in värden och att luckan går att öppna. Område för tillåten omgivningstemperatur och fuktighet får inte överskridas, se kapitel 8 Tekniska Data. Regulatorn är kapslad i en plastlåda som består av fyra delar: Genomskinlig lucka Elektronikdel Bakstycke med plintar Metallbygel För att komma åt plintarna måste bakstycket lösgöras från elektronikdelen. På elektronikdelen finns ett modularjack för anslutning av informationsverktyget INTA 000. VARNING! Kontrollera att ingen nätspänning är ansluten till plintarna innan bakstycket lossas. Gör så här för att lossa bakstycket: Ta loss metallbygeln genom att lossa på fästanordningen. Tryck in de två runda knapparna på regulatorns sidor. 3 Håll knapparna intryckta medan du försiktigt drar loss elektronikdelen från bakstycket. Fästanordning TAC AB, (SE), 5: (8)

22 Installation Regulatorn kan monteras på tre olika sätt: På norm-skena EN 500 (TS 35 mm) Direkt mot vägg I panel, med eller utan bakstycke Gör så här vid montage på norm-skena EN 500 : Placera bakstycket med metallbygel på skenans överkant (pil ). Vrid den nedåt till den snäpps fast på skenan (pil ). 3. Tryck fast elektronikdelen i bakstycket. Säkra regulatorn i metallbygeln med fästanordningarna för panelmontage. 3 För att demontera, placera en skruvmejsel i låset på regulatorns bakstycke och dra nedåt. Då går det att lyfta regulatorn snett uppåt från skenan. Gör så här vid montage mot vägg: Borra hål för de tre skruvarna enligt nedanstående måttritning. Lossa bakstycket från elektronikdelen (se föregående sida) Skruva fast bakstycket och metallbygeln. 4 Anslut kablarna. 5 Tryck fast elektronikdelen och säkra regulatorn i metallbygeln med fästanordningen för panelmontage. 5: (8), (SE) TAC AB,

23 Installation Gör så här vid montage i panel: Ta upp en öppning i panelen enl nedanstående måttritning. Max. paneltjocklek är 5 mm. Lossa bakstycket från elektronikdelen (se ovan). Ta loss plintarna från bakstycket Placera regulatorn i panelen och fäst fast den med de två fästanordningarna för panelmontage. Metallbygeln behöver ej monteras vid panelmontage. 4 Tryck fast plintarna mot stiften på baksidan av regulatorn. Observera att plintarna är kodade, så att de inte kan förväxlas. Det är också möjligt att använda bakstycket vid panelmontage. Fästanordning Måttritning Mått i mm max. 5 TAC AB, (SE), 5:3 (8)

24 Installation 5. Inkoppling Anslut kablarna till regulatorn enligt kretsschemat. VARNING! All installation av starkströmskablar skall utföras av behörig installatör. All utrustning som ansluts till regulatorn måste uppfylla följande normer: EN (eller annan tillämplig säkerhetsnorm) för de/det aggregat som ger matning av typ ELV (normalt 4 V AC) till regulatorn och annan ansluten utrustning. EN 6 00 eller IEC 950 (eller annan tillämplig säkerhetsnorm) för datorer, modem och annan utrustning som matas med 30 V. Regulatorn har 5 kabelgenomföringar i bakstycket. Se till att signalkablar och nätkablar dras genom separata kabelgenomföringar och hålls väl åtskilda. Ledningar fram till regulatorn ska vara fixerade genom klammring eller liknande. Skenan med tre skruvar i mitten av bakstycket är isolerad. Den kan användas till mätnoll. Anslutning måste då göras mellan skenan och mätnoll (M) i plint. Det ska finnas en brytare för att göra regulatorn spänningslös. Det behöver inte vara en separat brytare för regulatorn utan den kan också bryta matningsspänningen till installationen. Dess funktion ska vara tydligt märkt. Kretsschema med ventilställdon M500, M750 30V GX* GT GT3 * GT * GT8 GT4 GX4* GP6 * NC NO 4V/30V * CO/SPC C 30V 4V RC G G0 B M Y M B M B3 M B4 M Y Y3 M U M U M TAC4 X M X M X3 M M M U4 KC K K K3 K4 K5 U3 M K6 K6 ** K ST ** K ST G X MX G0 SV SN0 P0 3 4 * * * TF0 Tilluftsfläkt FF0 Frånluftsfläkt Helfart P0 Pump Värmeb. Summa larm 4 V N * Behöver ej anslutas ** K: kontaktor TF0 K: kontaktor FF0 5:4 (8), (SE) TAC AB,

25 Installation Kretsschema med ventilställdon EM5, EM4 30V * GX GT GT3 * GT * GT8 GT4 * GX4 * GP6 NC NO 4V/30V * CO/SPC C T 30V~ 4V RC G G0 B M Y M B M B3 M B4 M Y Y3 M U M U M TAC4 X M X M X3 M M M U4 KC K K K3 K4 K5 U3 M K6 K6 ** K ST **K ST G X M G0 X G SV SN0 P0 * * * TF0 Tilluftsfläkt FF0 Frånluftsfläkt Helfart P0 Pump Värmeb. Summa larm 4 V N N * Behöver ej anslutas ** K: kontaktor TF0 K: kontaktor FF0 OBS! Dessa ritningar visar enbart alla enheter som kan anslutas till TAC4 med plattvärmeväxlare samt vattenburen värme och kyla. TAC4 har flera kombinationer av funktioner. Se Applikationsguiden för andra detaljerade kopplingsscheman. Beteckning Benämning (Funktion) Typ RC Reglercentral TAC4 SV Ventilställdon (värme) M500, M750 SV Ventilställdon (värme) EM5, EM4 GT Temperaturgivare (rum) EGRL GT Temperaturgivare (tilluft) EGL GT3 Temperaturgivare (uteluft) EGU GT4 Temperaturgivare (frånluft) EGL GT8 Temperaturgivare (retur, vatten) EGXA alt EGX GP6 Fläktvakt KS 500 C GX4/GX Rökdetektor Annan leverans SNO Timer Annan leverans ST Spjällställdon (uteluft) FMA4 ST Spjällställdon (avluft) FMA4 T Transformator YT96 TAC AB, (SE), 5:5 (8)

26 Installation 5.3 Anslutningsplintar Anslutningsplintarnas placering i regulatorns bakstycke framgår av nedanstående figur. L 6 Y Värmebatteri Mätnoll 5 Y Mätnoll 4 3 Y3 Frånluftstemp. givare K6 Summalarm SPC/CO K6 Summalarm Mätnoll 0 Tilluftstemp. givare 9 G 4 V AC, fas Mätnoll 8 G0 4 V AC, nolla Utetemp. givare 7 6 KC Skyddsjord Spänningsmatning, relä K-K4 Rumsgivare Returgivare/frysvakt 5 K Tilluftsfläkt, TF Elv. överhettn., Pump, värmeb. 4 K Frånluftsfläkt, FF Fläktlarm 3 K3 Helfart Förlängd drift /-fart, timer K4 Pump, värmebatteri Förlängd drift, /-fart, timer K5 Mätnoll M M U U U3 M B M B B3 B4 X3 U4 X X M R Ledningslängder Om SPC-signalen ansluts från utrustning som har en annan transformator måste G0 från respektive transformatorer kopplas samman. Skenan med tre skruvar i mitten av bakstycket är isolerad. Den kan användas som mätnoll. Anslutning måste då göras mellan skenan och mätnoll (M) i plint. Plinten för skyddsjord utgör enbart fästpunkt för eventuell skyddsledare och har ingen anslutning i apparaten. Bunta kablarna med buntband (eller liknande) alldeles intill plintarna för att begränsa deras rörlighet. Under förutsättning att en TAC4 V transformator monteras i direkt anslutning till TAC4 gäller följande: Ledningarna till G, G0 och övriga anslutningar på TAC4 V ställdon får vara max. 50 meter långa med min. tvärsnittsarea 0,8 mm. Rekommenderad kabel: EKKR 3, 4 eller 7. För längre ledningslängder krävs,5 mm tvärsnittsarea. Till anslutning KC och K K4 får ledningarna vara max. 00 meter med min. tvärsnittsarea,5 mm. Rekommenderad kabel: EKK 3 eller 4,5. Ledningarna till anslutningar typ B, U och X får vara max. 00 meter med min. tvärsnittsarea 0.5 mm. Rekommenderad kabel: EKEK 0,8. 5:6 (8), (SE) TAC AB,

27 Installation 5.5 Idrifttagning Innan du slår på spänningen bör följande utföras: Kontrollera att givare och ställdon är rätt inkopplade. Ställ in DIP-omkopplarna för konfigurering. Du kommer åt DIPomkopplarna genom att dra ut snabbguiden och lossa plastskivan framför. Nr OFF ON Tilluftsreglering Rums-/frånluftsreglering Rumsreglering (=on) Frånluftsreglering (=on) Vatten-värme Elbatteri-värme V utgång för värme 0 0 V utgång för värme 8 Varmstart. Startar om hårdvaran, och alla inställningar utom datum och tid behålles. Skall samtliga inställningar återställas (kallstart), se kapitel Sätt på spänningen till regulatorn. 4 Ställ klockan, se kapitel 4. 5 Kontrollera att alla temperaturer är rimliga. Följ instruktionerna i snabbguiden. 6 Se till att regulatorn är i driftsätt tidstyrd drift. Hur du ställer in driftsätt beskrivs i snabbguiden. Regulatorn ska nu reglera med förinställda parametrar. Om någon DIP-omkopplare ställs om efter det att regulatorn tagits i drift bör kallstart göras, se kapitel 7.8. TAC AB, (SE), 5:7 (8)

28 Installation 5:8 (8), (SE) TAC AB,

29 Felsökning 6 Felsökning TAC4 är normalt en mycket driftsäker regulator. Om problem trots allt skulle uppstå kan du använda nedanstående felsökningstips. Om du behöver ytterligare hjälp, kontakta gärna närmaste TAC servicekontor. Problem Kontrollera att... Teckenfönstret är tomt regulatorn har spänning Larm har stoppat aggregatet Larmet har kvitterats/återställts, se vidare anvisningar i kapitel 7, avsnitt 7.6 Larm För låg temperatur i aggregatet är i tidstyrd drift och att ventilationssystemet helgprogram inte är inkopplat inte larmtillstånd har stoppat aggregatet överströmskydd och arbetsbrytare är till pumpen för värmebatteriet går rörsystemet är avluftat och har normalt tryck huvudpumpen går värmeförsörjningen (fjärrvärme eller panna) håller rätt temperatur TAC AB, (SE), 6: ()

30 Felsökning Problem Kontrollera att... För hög temperatur i aggregatet är i tidstyrd drift och att ventilationssystemet helgprogram inte är inkopplat inte larmtillstånd har stoppat aggregatet överströmskydd och arbetsbrytare är till styrventilen för värme reglerar Det beräknade börvärdet inställda börvärden och max. och verkar inte vara korrekt min. begränsningar är korrekta inställning av eventuell utekompensering är korrekt eventuell SPC-inverkan vid resp. 0 V är rätt inställd 6: (), (SE) TAC AB,

31 Funktionsbeskrivning 7 Funktionsbeskrivning 7. Inledning 7. Regulatorns driftsätt Detta kapitel innehåller en beskrivning av alla funktioner i regulatorn. Sist i varje avsnitt finns en lista med parametrar. Hur du läser av och ställer in parametrarna beskrivs i kapitel 3 "Att använda operatörspanelen". Normalt arbetar regulatorn i tidstyrd drift, dvs veckoprogram och årsprogram som styr hur aggregatet skall gå och vid tvåhastighetsdrift om det styrs mot /-farts eller /-fartsdrift. Regulatorn kan ändras till andra driftsätt (manuell eller från) genom att ändra parameter P 00. Tidstyrd drift, enhastighetsdrift eller /-fart Då veckoprogrammet beordrar /-fartsdrift (enhastighetsdrift) syns /-fartssymbolen och klocksymbolen i teckenfönstret. Tidstyrd drift, /-fart Då veckoprogrammet beordrar /-fartsdrift syns /-fartssymbolen och klocksymbolen i teckenfönstret. Manuell styrning Genom att manuellt bara välja /- eller /-fart ställs regulatorn automatiskt på manuell styrning. Det som syns i teckenfönstret är följande: Handsymbolen till vänster visas i teckenfönstret tillsammans med den valda /- eller /-fartssymbolen. Om manuell styrning sker utifrån yttre kontakt via ingång X eller X visas det genom att handsymbolen och /-farts- eller /-fartssymbolen och blinkar i teckenfönstret. Manuell styrning kan även ske via parameter P 00. Årsprogram Årsprogrammet används för att stänga av aggregatet under längre tidsperioder, till exempel vid långhelger, semester eller skollov. Totalt sex helgperioder kan programmeras upp till ett år i förväg. TAC AB, (SE), 7: (6)

32 Funktionsbeskrivning Då regulatorn är i driftsätt tidstyrd drift och helgperiod inträder syns klocksymbolen i teckenfönstret och aggregatet stoppar. Luftbehandling avstängd Då regulatorn ställs i läge Från syns frånsymbolen i teckenfönstret och aggregatet stoppar. Externt stopp via X och X ger blinkande frånsymbol. Pnr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 00 Tid. Indikering av och val av driftläge. Från, Hand, Auto /- och /-fart. P Veckoprogram /-fart 07-7 Mån-fre, enhastighetsdrift P 3 Veckoprogram /-fart P 5 Årsprogram 6 Val av helgperiod P 6 Helgstart Startdatum för helgperiod som valts ovan P 7 Helgslut Slutdatum för helgperiod som valts ovan Ändring av driftsätt Regulatorns driftsätt ändras av följande funktioner: Operatörspanelen, genom ändring av parameter P 00. Varje ändring måste avslutas med att trycka på enter-knappen för att ändringen ska registreras i regulatorn. Ingången för /-fartsdrift (enhastighetsdrift) (X). Ingången för /-fartsdrift (X). Årsprogrammets helgperioder. Veckoprogrammets driftstider. Prioriteter Driftsätt kan bara ändras av en funktion som har samma eller högre prioritet än den funktion som är orsak till gällande driftsätt. Funktionerna har följande prioritet ( är högsta prioritet):. Driftsätt inställda från regulatorns operatörspanel. Ingång för halvfartsdrift (enhastighetsdrift) X Ingång för helfartsdrift X 3. Årsprogram under tidstyrd drift 4. Veckoprogram under tidstyrd drift Exempel: Årsprogrammet kan inte påverka regleringen om ingången för halvfartsdrift är till. 7: (6), (SE) TAC AB,

33 Funktionsbeskrivning 7.3 Luftbehandling 7.3. Manöver för fläktarna Manöver styrs från det inbyggda tidsprogrammet med separata tider för halv-respektive helfart eller via handstyrning från knappsats. Helfart spärras om utetemperaturen understiger inställd gräns P90. Tiderna för /-fart gäller också för enhastighetsdrift. Det går även att manövrera aggregatet via yttre slutande kontakt mellan M och X för /-fart (enhastighet) och mellan M och X för /-fart eller via en puls på ingång X eller X som aktiverar en inbyggd timerfunktion. Timertiden är ställbar och varje ny tryckning aktiverar timern från 0. Forcerad Från erhålls med handstyrning från knappsats eller samtidig slutning av ingångarna X och X till M. Fläktarna startar med en ställbar och temperaturstyrd tidsfördröjning mellan fläktarna där FF (frånluftsfläkt) kör igång först och sedan startar TF (tilluftsfläkt). Den här tidsfördröjningen är ställbar (leveransinställning 5 sek) för utetemperatur >= 0 C och ökar därefter linjärt utan brytning med sjunkande utetemperatur. Lutningen bestäms av ställbar Tidsfördröjning (s) P P Utetemperatur ( C) tidsfördröjning P 33 (leveransinställning 60 sek) vid 0 C, se figur. En- eller tvåhastighetsfläktar kan styras. För tvåhastighetsfläktar sker omkoppling till helfart med slutning av en digital utgång (K3) som är gemensam för TF och FF. Start sker alltid på halvfart och om helfart är vald sker övergång till helfart först när båda fläktarna varit i drift i 30 sekunder. Vid övergång från helfart till halvfart stoppas båda fläktarna i 0 sekunder, därefter startar FF och efter ytterligare 5 sekunder startar TF. Helfart kan aktiveras via tidsprogrammet, handstyrning från knappsats eller via yttre omkopplare. Notera att för att helfart skall erhållas vid tidsstyrd drift måste både halvfarts- och helfartsprogrammen vara aktiva. TAC AB, (SE), 7:3 (6)

34 Funktionsbeskrivning Värmeventilen öppnar när FF startar och öppningsgraden bestäms av utetemperaturen. Öppningsgraden är 0 % vid utetemperatur >= 0 C och ökar därefter linjärt utan brytning med sjunkande utetemperatur. Lutningen definieras vid 0 C (leveransinställning 50 %). Om utegivare ej är installerad gäller som för 0 C. Vid elvärme gäller samma tidsfördröjning mellan fläktarna men styrsignalen till elbatteriet är 0 % tills TF startar. Regleringen startar när TF startar. P:nr Parameter Min Max Lev inst Ändring Kommentar P 3 Fördröjning start TF vid +0 C 5 sek 300 sek 5 sek P 33 Fördröjning start TF vid 0 C 5 sek 300 sek 60 sek P Veckoprogram /-fart 07-7 mån-fre, enhastighetsdrift P 3 Veckoprogram /-fart P 4 Timer 0 min 300 min 0 min Förlängd drift P 90 Utetemp. spärr /-fart 50 C 0 C 50 C Status Displayen visar de funktioner som är aktiverade med P-nr. När en utsignal är aktivt för aggregatet visas dess symbol på displayen. Följande symboler finns på displayen:! : Larm : Handmanöver + : Värmebatteri : Halvfart, enhast. : Elvärme : Helfart FF : Frånluftsfläkt : Från TF : Tilluftsfläkt : Tidsstyrd drift P V : Pump, värmebatteri 7:4 (6), (SE) TAC AB,

35 Funktionsbeskrivning P:nr Parameter Min Max Lev inst Ändring Kommentar P 9 Utsignal t. värmeventil (%) 0 00 P Vinterfall/Sommarfall 0 (0/) Bekräftar statusen P Nattkyla 0 (0/) Bekräftar statusen P 3 Avfrostning 0 (0/) Bekräftar statusen 7.3. Temperaturreglering TAC4 konstanthåller temperaturen genom reglering av värmebatteri, se figur. 00 % värmebatteri 0 % värmebehov kylbehov Vid värmebehov ökar styrsignalen och öppnar värmeventilen. Vid kylbehov minskar styrsignalen och stänger värmeventilen. Värmereglering reglerar mot Börvärde värme. Vid normaldrift konstanthålles rums- eller tilluftstemperaturen. Val sker med DIP-omkopplare nr (lev.inst tilluftsreglering). Vid rumsregleringen kaskadregleras tilluftstemperaturen som dessutom min.- och max. begränsas. När rumsreglering väljs kan ytterligare val göras om reglering ska ske från rums- eller frånluftsgivare, med DIP-omkopplare nr. Rumsgivarens värde kan justeras med P 89. TAC AB, (SE), 7:5 (6)

36 Funktionsbeskrivning P:nr Parameter Min Max Lev inst Ändring Kommentar P 0 Bv för tilluftstemperatur Beräknat P 04 Bv för rums-/frånluftstemp Beräknat P 0 Börvärde värme 0 C 50 C 0 C P 6 Min. Bv tilluft värmereg. 0 C 50 C 4 C P 8 Max. Bv tilluft 0 C 50 C 35 C P 70 Styrverkan rumsregulator 0 P 7 I-tid rumsregulator min 60 min 0 min P 89 Justering av rumsgivare 5 C 5 C 0 C C/ C Utekompensering Om utegivaren inte är installerad faller denna funktion bort och P-nr visas ej. Tillufts-alternativt rumstemperaturbörvärdet kan kompenseras direkt av utetemperaturen. Kompenseringen, som kan vara positiv eller negativ, anger i C hur mycket tillufts- alternativt rums-/frånluftsbörvärdet ska förskjutas. Det finns två kurvor, en för sommar- och en för vinterkompensering. Se figur. Kompensering C 8 Max v.komp. 6 4 Max s.komp Utetemp. ( C) Stopp v.komp. Start v.komp. Start s.komp. Stopp s.komp. Utekompenseringen är inte aktiverad vid leverans. Aktivering sker genom att ställa in önskade kompenseringsvärden i parameterlistan, P 50 för vinterkompensering och P 53 för sommarkompensering. Sommarkompenseringen startar när utetemperaturen överstiger Start sommarkompensering. Maximal kompensering uppnås när utetemperaturen är större än eller lika med Stopp sommarkompensering. Vinterkompensering startar när utetemperaturen understiger Start vinterkompensering. Maximal kompensering uppnås när utetemperaturen är mindre än eller lika med Stopp vinterkompensering. 7:6 (6), (SE) TAC AB,

37 Funktionsbeskrivning P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 0 Tilluftstemperatur Mätvärde P 0 Bv för tilluftstemperatur Beräknat P 03 Rumstemperatur Mätvärde P 04 Bv för rums-/frånluftstemp Beräknat P 49 Start vinterkompensering 0 C 0 C 0 C P 50 Max. vinterkompensering 0 C 0 C 0 C P 5 Stopp vinterkompensering 30 C 0 C 0 C P 5 Start sommarkompensering 0 C 50 C 5 C P 53 Max. sommarkompensering 0 C 0 C 0 C P 54 Stopp sommarkompensering 5 C 50 C 40 C Nattvärme Nattvärme aktiveras automatiskt om rumsgivare installeras. Detta gäller även om tilluftsreglering är vald. Vid tvåhastighetsdrift körs fläktarna på helfart. Under natten styrs aggregatet av ett ställbart nattbörvärde Bv- Nattvärme. Aggregatet är normalt avstängt men startas om rumstemperaturen understrider börvärdet, se figur. När temperaturen har uppnått nattbörvärdet plus C stoppas aggregatet. rumstemperatur C Bv nattvärme tid aggregat till från tid Är återluftsspjäll valt gäller 00 % återluft under nattvärmedrift. Med värmeåtervinning är det normaldrift. I båda fallen gäller normala börvärden. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 5 Bv-Nattvärme 0 C 50 C 6 C TAC AB, (SE), 7:7 (6)

38 Funktionsbeskrivning Nattkyla Det kylbehov som krävs under sommartid för att kunna hålla rätt rumstemperatur innebär höga driftskostnader. TAC4 utnyttjar därför även den relativt kalla nattluften till att kyla ner byggnaden. Följden blir att mindre kyla, ibland ingen alls, behöver tillföras dagen därpå och sammantaget har energiuttaget kunnat minskas ner. Nattkyla aktiveras automatiskt om rumsgivare installeras under förutsättning att utetemperaturgivare finns. Detta gäller även om tilluftsreglering är vald. För att uppnå största möjliga verkningsgrad startar inte nattkylan förrän ett antal logiska villkor är uppfyllda.. Sommarperiod gäller.. Återstående tid till nästa normaldrift-period är mindre än inställd tid (lev.inst. 0 tim). 0 blockerar detta villkor. 3. Utetemperaturen är högre än Min. utetemp för nattkyla. 4. Skillnaden mellan rums- och utetemperaturen är >5 C. 5. Rumstemperaturen är >.0 C högre än Bv-Nattkyla. Nattkylan avbryts när rumstemperaturen sjunkit ner till Bv-Nattkyla. När nattkylan är aktiverad, blockeras värmebatteriet en viss inställbar tid under efterföljande normaldriftsperiod för att förhindra återuppvärmning av byggnaden. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P Nattkyla (status) (0/) P 4 Bv-Nattkyla 0 C 50 C 9 C P 43 Min. utetemperatur för nattkyla 0 C 50 C C P 44 Maxtid till nästa normaldriftsperiod 0 tim 0 tim 0 tim P 45 Blockering Y efter nattkyla 0 min 300 min 80 min CO / SPC Funktionen väljs med parameter P 55, 0 = ingen funktion, = SPC och = CO. Genom att ansluta en extern 0 V DC styrspänning till SPC-ingången kan det aktuella börvärdet förskjutas, se figur nästa sida. Ingen börvärdesändring ges vid 6 V, men V respektive 0 V ger inställd verkan med eller + tecken. Det innebär att V ger ( ) effekt och 0 V ger (+)-effekt. Dock ger en insignal, som är <.5 V samma verkan som 6 V, det vill säga ingen börvärdesändring. 7:8 (6), (SE) TAC AB,

39 Funktionsbeskrivning När CO väljs erhålls luftkvalitet genom att mätvärdessignalen 0-0 V från en koldioxidgivare jämförs med ett ställbart börvärde, P 57. Helfart kopplas in vid detta börvärde och kopplas ur med V minus hysteres. Helfart spärras om utetemperaturen understiger inställd gräns P90. Inverkan på börvärde ( C) 5,0 4,0 3,0,0,0 0,0 -,0 -,0-3,0-4, SPC-signal (V) P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 55 SPC/CO 0 0=ingen funktion, =SPC, = CO P 56 SPC-inverkan vid resp 0V 0 C 3 C 0 C P 57 Bv CO 0 V 0 V 4 V TAC AB, (SE), 7:9 (6)

40 Funktionsbeskrivning Värmebatteri + Värmeventilens styrsignal är 0 V men med DIP-omkopplare nr 7 kan 0 0 V väljas, där (0) V= 0 % är stängd ventil och 0 V= 00 % är öppen ventil. Utgången styrs antingen av tilluftsregulatorn, en min. begränsnings-regulator eller en varmhållningsregulator. Under uppstart av aggregatet öppnar värmeventilen efter utekurva, se figur. Öppningsgrad (%) 00,0 90,0 80,0 70,0 60,0 50,0 40,0 30,0 0,0 0,0 P Utetemperatur ( C) Vid övergång från /-fart till /-fart halveras inställt P-band för tilluftsregulatorn. Min. begränsningsregulatorn ser till att returvattnets temperatur hålls ovanför den inställda lägsta temperaturen. Den temperaturen kan dock aldrig ställas lägre än frysvaktstemperaturen plus C. I värmefall regleras värmebatteriet. Vid frysfara i värmebatteriet styr frysvaktsgivaren i returen ventilställdonet att öppna. Kvarstår frysrisken stoppas aggregatet och larm ges. När aggregatet stoppas konstanthåller frysvaktsgivaren returvattentemperaturen (varmhållning). Varmhållningsregulatorn håller returvattentemperaturen konstant på ett ställbart värde när aggregatet stoppat, oavsett orsak till stopp. När tilluftsfläkten startar tar tilluftsregulatorn över regleringen. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 06 Returtemp, värmebatteri Mätvärde P 9 Utsignal till värmeventil P 6 Min. Bv tilluft värmereglering 0 C 50 C 4 C P 8 Max. Bv tilluft 0 C 50 C 35 C P 9 Bv-frysskydd 4 C 50 C 8 C P 34 Värmeventil start-öppning vid 0 C 0 % 00 % 50% 7:0 (6), (SE) TAC AB,

41 Funktionsbeskrivning P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 60 P-band tilluftsregulator vid värmereglering C 00 C 5 C (0,5x vid /-fart) P 6 I-tid tilluftsregulator vid värmereglering min 0 min 4 min P 6 Bv returbegränsningsreg. för värmebatteri 0 C 50 C 0 C P 63 P-band för returbegränsningsregulatorn C 00 C 5 C P 64 I-tid för returbegränsningsregulatorn min 0 min 4 min P 65 Bv varmhållningsreg. för värmebatteri 0 C 50 C 5 C P 66 P-band varmhållningsreg. C 400 C 00 C P 67 I-tid varmhållningsreg. min 0 min 4 min Pumpstyrning P V När utetemperaturen understiger Utetemperaturgräns (leveransinställning 7 C) är värmebatteriets cirkulationspump i kontinuerlig drift. Pumpen stoppas med 5 minuters tidsfördröjning när temperaturen överstiger Utetemperaturgräns och sommarperiod gäller. Om pumpmanövern är till samtidigt som pumpindikeringen är från löser pumplarmet ut. Återstart av pump En fast hysteres på,5 finns inlagd vid pumpstopp för att förhindra onödiga start och stopp när utetemperaturen ligger nära temperaturgränsen, se figur. från funktion hysteres,5 C till 7 C utetemperatur Återstart av cirkulationspumpen sker när temperaturen understiger Utetemperaturgräns minus hysteres,5 C. Pumpmotionering Pumpen motioneras automatiskt en gång per dygn kl :00 :0 för att förhindra kärvning, t ex under sommarmånaderna. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 35 Utetemp.gräns för pump- 0 C 50 C 7 C stopp värmebatteri TAC AB, (SE), 7: (6)

42 Funktionsbeskrivning Elvärme Elvärme väljs med DIP-omkopplare nr 5. Styrsignalen till elbatteriet är 0 V, med DIP-omkopplare nr 7 kan 0 0 V väljas, där 0 () V = 0 % (elvärme) och 0 V = 00 % (elvärme). När eldrift är vald blockeras fryssvaktsfunktionen, dess larm och returbegränsning. Pumplarmet ersätts med överhettningsvakt. Styrsignalen styr ett yttre programverk alternativt tyristordon.först sluter utgång K4 för manöverkretsen, därefter tillåts styrsignalen reglera till elbatteriet. Vid stopp av aggregatet bryter K4 omedelbart och styrsignalen sätts till 0 %. Fläktarna går för efterblåsning på inställbar tid (lev.inst 3 min). Vid fläktlarm eller överhettning gäller samma förlopp. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 36 Efterblåsningstid vid 0 min 9 min 3 min elvärme 7.4 Klocka Regulatorn innehåller en kalenderklocka med automatisk övergång till och från sommartid samt med automatisk kompensering för skottår. Efter spänningsavbrott längre än 48 timmar måste klockan ställas för hand. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 96 Klocka 00:00 P 97 Datum 0.0 P 99 År Sommartid Automatisk omkoppling till/från sommartid kan väljas bort med parametern Val sommartid P 46. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 46 Val sommartid 0=ej aktiv, =mars till okt 7: (6), (SE) TAC AB,

43 Funktionsbeskrivning 7.4. Sommarperiod Vissa funktioner är beroende av huruvida TAC4 är inställd på sommarperiod eller vinterperiod. Det är enbart under sommarperiod som pumpen för värmebatteriet får stoppas. I parameterlistan anges en startmånad för sommar- respektive vinterperiod. Perioden påbörjas den första i inställd startmånad. Finns det ett kylbehov under hela året ska följande inställning göras, P 47= och P 48=3. P:nr Parameter Min Max Lev inst Ändring Kommentar P 47 Startmånad för sommarperiod 5 P 48 Startmånad för vinterperiod Tidsprogram, TAC4 innehåller två veckoprogram (/- och /-fart) som styr in- och urkoppling av aggregatet. Utöver veckoprogrammen finns ett årsprogram med sex helgperioder. /-fart spärras om utetemperaturen understiger inställd gräns P90. Tiderna för /-fart gäller också för enhastighetsdrift. Veckoprogram /-fartsdrift (enhastighetsdrift) startar och stoppar aggregatet. Vid tvåhastighetsdrift startar alltid fläktarna i halvfart. För att få igång /-fartsdrift måste både veckoprogram /-fart och veckoprogram /-fart vara aktiverade. Med årsprogrammet går det att stänga av aggregatet under längre tidsperioder, till exempel vid långhelger, semester och skollov. Det finns sex helgperioder som kan programmeras upp till ett år i förväg. Varje helgperiod bestäms av ett start- och slutdatum. Helgperioden pågår till och med det slutdatum som är satt. En helgperiod tas bort genom att dag-datumet nollställs (se exempel) på start- och/eller slutdatum, exempel = P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P Veckoprogram /-fart 07-7 mån-fre, enhastighetsdrift P 3 Veckoprogram /-fart - P 5 Årsprogram 6 Val av helgperiod -6 P 6 Helgstart Startdatum för helgperiod som valts ovan P7 Helgslut Slutdatum för helgperiod som valts ovan TAC AB, (SE), 7:3 (6)

44 Funktionsbeskrivning 7.6 Larm! Regulatorn har en inbyggd larmfunktion. Vid larm blinkar symbolen! i teckenfönstret tillsammans med den berörda symbol som larmet hänvisar till. Det finns två olika typer på larm, A-larm eller B-larm. På vissa larm är det valbart att vid utlöst larm få A- eller B-larm. A-larm måste återställas manuellt och aktiverar alltid summalarm. B-larm återställs automatiskt och det är valbart att få larmet att aktivera summalarm. När larmtillståndet är borta sker återställning genom att trycka på Enter-knappen, varvid aggregatet återstartar. Vid manuell körning av aggregatet kan summalarm sättas om så önskas med P Fläktlarm Fläktlarm vid vattenburen värme Vid fläktlarm blinkar! och funktionssymbolen TF och FF i teckenfönstret. Larmet är blockerat under 60 sekunder efter det att TF startas. Om sedan larmet utlöses sker det med 60 sekunders tidsfördröjning från det att fläktvakten ger en slutande kontakt på ingång U4. Det är valbart att vid utlöst larm få A-larm eller B-larm. A-larmet stoppar aggregatet, utlöser summalarm och måste återställas manuellt. B-larmet stoppar inte aggregatet, det återställs automatiskt och har tillval för aktivering av summalarm. Fläktlarm vid elvärme Vid elvärme fungerar fläktlarmet annorlunda, då erhålles larm när fläktvakten ger en brytande kontakt till ingång U4. Ett utlöst larm ger A-larm som stoppar aggregatet. Det innebär att summalarm aktiveras och att larmet måste återställas manuellt. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 7 Fläktlarm utlöst A-larm eller B-larm P 8 Fläktlarm, val av larmtyp 0 0=B, =B+summa, =A 7.6. Brandlarm När brandlarmet utlöses blinkar! och symbolen C i teckenfönstret. Larmet är blockerat under 60 sekunder efter att TF startar. 7:4 (6), (SE) TAC AB,

45 Funktionsbeskrivning Om tilluftstemperaturen är > 70 C aktiveras brandlarmet för tilluftskanalen med 60 sekunders fördröjning. Om frånluftstemperaturen är > 50 C aktiveras brandlarmet för frånluftskanalen med 60 sekunders fördröjning. Det innebär att en kortslutning av givareledning eller en parallell slutning via brandtermostat utlöser brandlarmet. Det är valbart att vid utlöst larm få A-larm eller B-larm. A-larmet stoppar aggregatet, utlöser summalarm och måste återställas manuellt. B- larmet stoppar inte aggregatet, det återställs automatiskt och har tillval för aktivering av summalarm.obs! Om elvärme valts, erhålles ingen efterblåsning vid utlöst brandlarm (måste beaktas vid avprovning). P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 78 Brandlarm utlöst A-larm eller B-larm P 8 Brandlarm, val av larmtyp 0=B, =B+summa, =A Fryslarm När fryslarmet utlöses blinkar! och + i teckenfönstret. Vid frysfara i värmebatteriet styr frysvaktsgivaren i returen ventilställdonet att öppna. Underskrider temperaturen den ställbara frysgränsen utlöses frysvakten och stoppar aggregatet med 5 sekunders tidsfördröjning och A-larm ges. Om frysvakten kortsluts ges särskilt larm Givarfel. Då stoppas aggregatet och A-larm ges. A-larm aktiverar alltid summalarm och måste återställas manuellt. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 73 Fryslarm utlöst A-larm P 74 Givarfel för frysvakt utlöst A-larm P 9 Bv-frysskydd 4 C 50 C 8 C Pump/Överhettningslarm När pumplarmet utlöses blinkar! och P V i teckenfönstret. När överhettningslarmet utlöses blinkar! och i teckenfönstret. Samma ingång används för larm för värmebatteriets pump som för elbatteriets överhettningsskydd. Båda ger A-larm som stoppar aggregatet och aktiverar summalarm och larmet måste återställas manuellt. Larmet ges med 5 sekunders tidsfördröjning vid brytande kontakt om manövern (K4) är i till-läge. TAC AB, (SE), 7:5 (6)
