Rönnbäcken betydandenickelprojekt

Transkript

1 Rönnbäcken betydandenickelprojekt SveMins höstmöte Fredric Bratt, VD ; Lars Carnerud, Chef Teknik och Miljö IGE Nordic AB (dotterbolag till IGE Resources AB) PFS (genomförbarhetsstudie) och Miljötillståndsansökan nästa milstolpar SGU beslut om Riksintresse för mineralutvinning Preliminär studie av deponering Provbrytning av4 000 ton och framställning av35%-igt nickelkoncentrat i stor pilotskala i Boliden Bolidens utmål faller IGE ansöker omu-tillstånd Anrikningsförsök hos Minpro ger 26%-igt nickel koncentrat Commence community dialogue Anrikningsförsök hos Outotec Minerals Första stora kärnborrprogramm et på m klart Mineraltillgång enl. NI Preliminary Assessment klar Mini- Pilot Lån från Norrlandsfonden Partnerskap Mitchell River Group Bearbetnings koncessioner beviljade Pre-Feasibility Studie klar Ansökan om miljötillstånd till Miljödomstolen Bankable Feasibility Studie klar Projektfinansiering ordnad & beslut om utbyggnad Produktionsstart Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q

2 Senaste årets framsteg Nov/09 Nov/10 Mineraltillgångar (milj ton) Känd + indikerad Antagen Nickelutbyte till slig 74.5% 80% Livslängd (år) Anrikningsförsök Labskala Mini-pilot Tillstånd Undersökningstillstånd Bearbetningskoncessioner Nickelprojektet Rönnbäcken (RNP) Ett betydande nickelprojekt Mineraltillgång enligt Ni ger bas för produktion av ton Ni per år under ca 26 år Goda möjligheter att utöka mineraltillgångarna och ge projektet tilläggsvärde Fakta om Rönnbäcken Land Sverige Ägarandel 100% Mineraltyp Nickelsulfid Känd & indikerad 257 Mt Antagen 269 Mt Malmhalt 0.18% Ni* Gråberg/malmförh 0.7:1 Koncentrathalt 25% Ni * därav 0.11% Ni i sulfidform Kostnads- och produktionsuppskattning Pre-feasibility study, PFS Bankable feasibility study Investering* C1 Cash Operating cost* Genomsättning Livslängd SEK 98 milj SEK 168 milj SEK milj 5.55 US$/lb 12,235 US$/ton 20 Mt/år 26 år *Beräkning Nov 2009, uppdateras under PFS

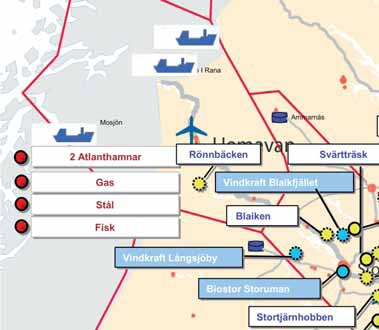

3 Infrastruktur Europaväg 12 mellan Umeåoch Mo i Rana passerar endast 23 km sydväst om gruvan Järnvägsstation i Storuman (127 km) åretrunt-infrastruktur Mo i Rana och Mosjøen 15 mils avstånd Tvåalternativa hamnar i Umeåoch Skellefteå Alla fyra hamnar har åretrunttrafik Hemavans flygplats ligger endast 30 km norr om gruvan Introduktion nickelmarknaden

4 Nickel en del av vår vardag 7 Rostfritt stål största och snabbast växande användningsområde Gjutgods 3% Ytbeläggn 11% Övrigt 6% Cu legeringar 1% Ni legeringar 12% Rostfritt stål 67% Source: Nickel Institute 8

5 Kina är den största nickelkonsumenten i världen (thousands tonnes) Source: INSG China Japan United States Germany Taiwan S. Korea Italy India S. Africa Belgium Spain Sweden Russia France Brazil Finland United Kingdom Austria Ukraine Canada Thailand Czech Rep Mexico Turkey Australia Slovenia Poland Romania Korea P.R. Switzerland Norway Hungary New Zealand Bulgaria 9 Nickel: låg inhemsk gruvproduktion i förhållande till konsumtion Source: Handelsbanken Capital Markets 10

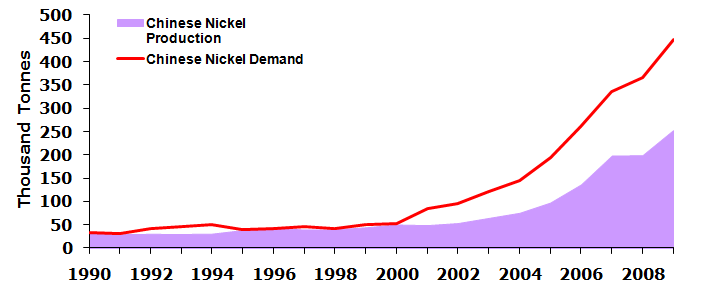

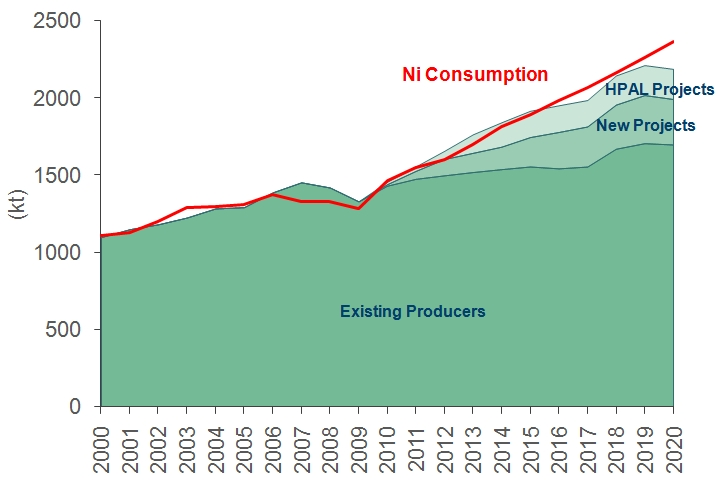

6 Kina fortsatt tillväxtmotor för nickelkonsumtionen i framtiden Source: IMF, Nickel Institute 11 Nya projekt behövs för att möta växande efterfrågan på nickel 2015 ligger väl i tiden för uppstart av Rönnbäcken Source: MK Commodities Consulting 12

7 LME* nickel pris Genomsnittspris sista 5 åren = $23,990/ton ($10.90/lb) IGE projektpris = $19,840/tonne ($9.00/lb) Source: MK Commodities Consulting Rönnbäcken - En av världens rikaste nickelsliger (25 35% Ni) Source: MK Commodities 14

8 Rönnbäckens Ni-koncentrat eftertraktat av smältverk Vale Inco Thompson Xstrata & Vale Inco Sudbury Rönnbäcken Norilsk Nickel Harjavalta Jinchuan Jilin Besparingar: Votorantim Fortaleza 1.Lägre transportkostnader för Ni-koncentrat 2. Lägre smältverkskostnader Indikativa avtalsvillkor erhållna från sex större smältverk 15 Vi närmar oss prospekteringsmålet * miljoner ton 526 Mt Mt* Mt 248 Mt Antagen Indikerad 341 Mt Antagen Känd och Indikerad Antagen Känd och Indikerad prelimin. mål okt 2007 Mineraltillgång april 2009 Mineraltillgång april 2010 Mineraltillgång okt 2010 Reviderat mål * Med en total nickelhalt om 0.17%-0.21% (sulfidnickelhalt 0.10%-0.15%) Goda förutsättningar att öka mineraltillgångarna Högre kapacitetsalternativ under utredning 16

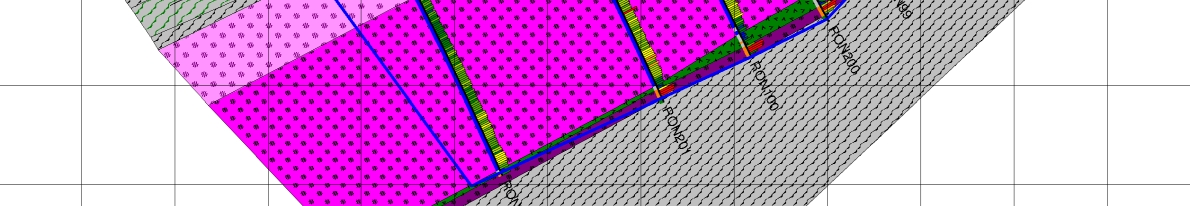

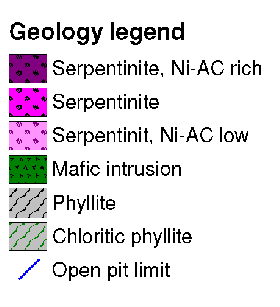

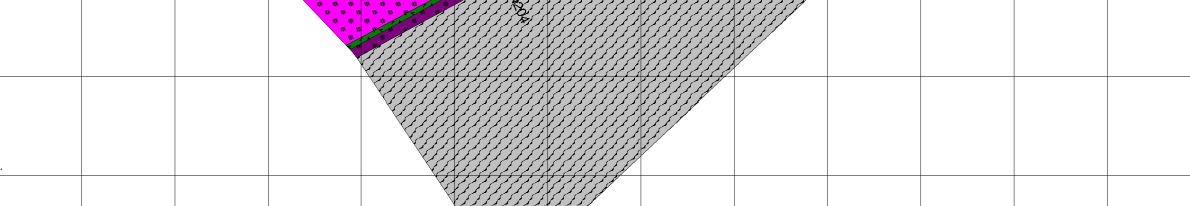

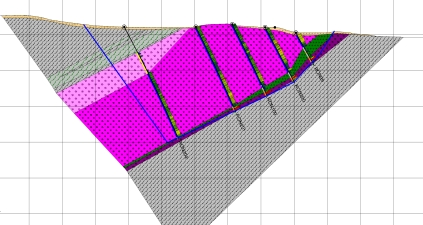

9 Senaste mineraltillgångsberäkning indikerar 25 års livslängd FYNDIGHET Vinberget KLASSNING TON (milj) TOTAL NI % NI-AC % NI TON (tusen) NI-AC TON (tusen) Känd Indikerad prel. gråbergmalm förhållande Känd +Indikerad :1 Antagen Indikerad Rönnbäcksnäset Känd +Indikerad :1 Antagen Sundsberget Antagen :1 TOTAL Känd Indikerad Känd +Indikerad :1 Antagen Notice: These resources have been prepared by Mitchell River Group using CIM Standard Definitions Resources estimated at US$9.00/lb Ni And based on optimized pit shell at 0.048% Ni in Sulphides (Ni-AC). 17 Mycket lågt gråberg/malmförhållande - särskilt de första åren Vinberget Cross Section 700N view to NW Note: 1) Ni-AC is defined as nickel in sulphides 18

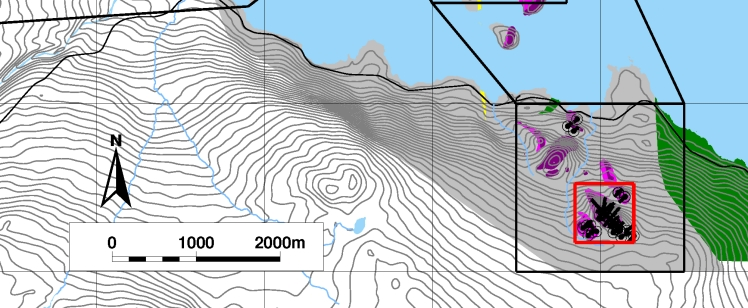

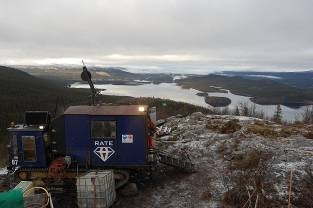

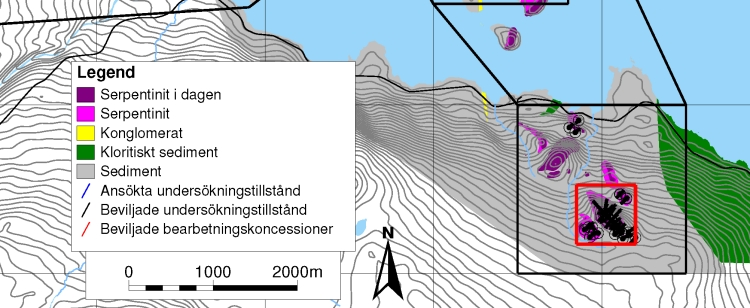

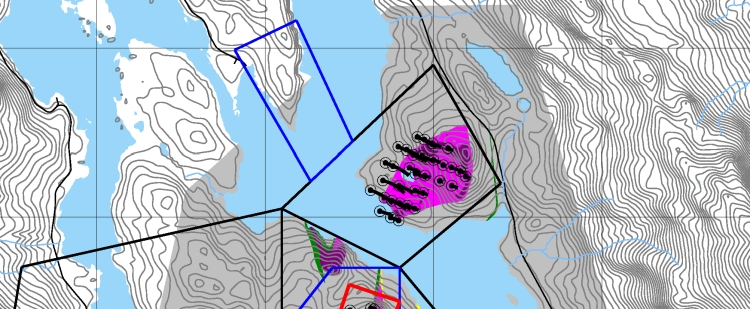

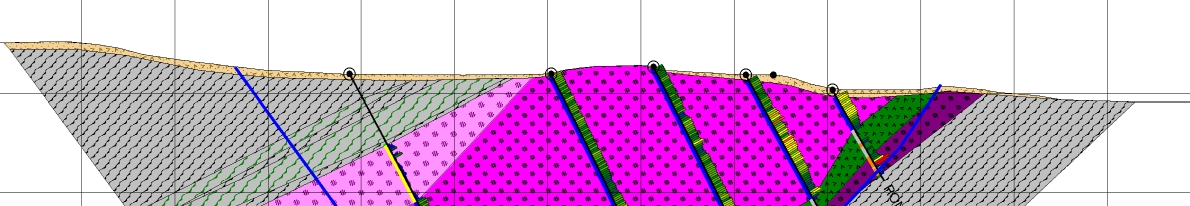

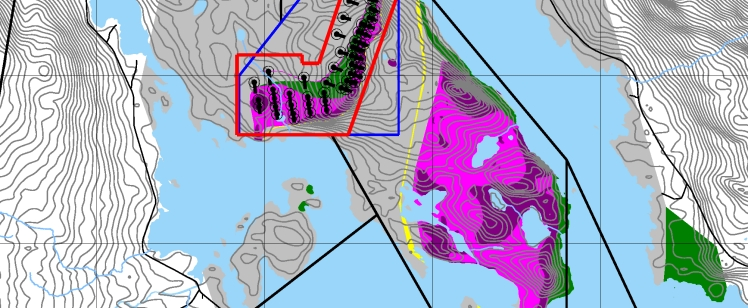

10 Liknande förhållanden vid Rönnbäcksnäset Rönnbäcksnäset Cross section 200 E, view to ENE Drill holes completed, assay presented 1 Note: 1) Ni-AC is defined as nickel in sulphides 19 God prospekteringspotential Stora serpentinitområden har identifierats som återstår att undersöka med kärnborrningar Fortsatta borrningar planeras även vid Rönnbäcksnäset södra och norra Vinberget Sundsberget Rönnbäcksnäset Prospekteringsborrning Vinberget

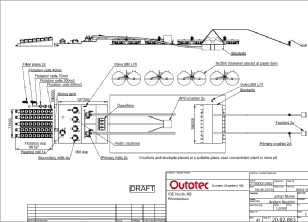

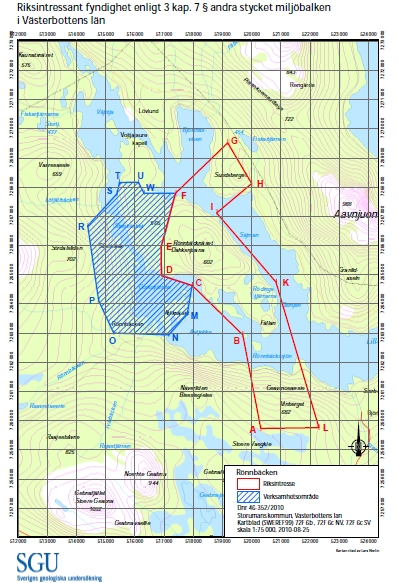

11 Rönnbäcken nu riksintresse för mineralutvinning Beslut av Sveriges geologiska undersökning (SGU). De tre serpentinitförekomsterna Rönnbäcksnäset, Vinberget och Sundsberget. Området är viktigt ur försörjningssynpunkt och av vikt för gruvnäringen samt har en god potential för framtida gruvdrift. 21 Konventionell och väl beprövad teknik Låg teknisk risk! 22

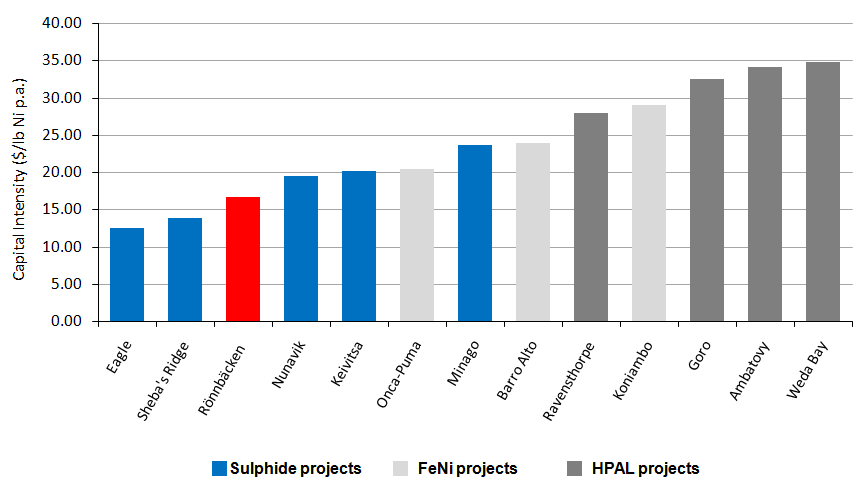

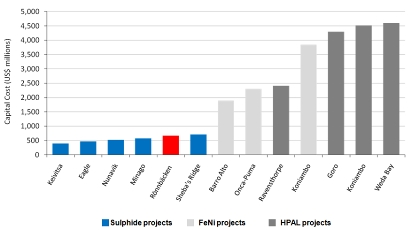

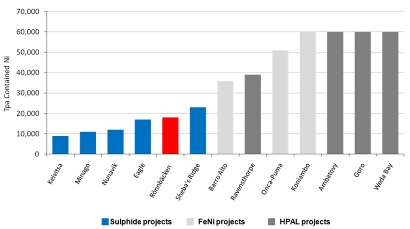

12 Projektet är konkurrenskraftigt Rönnbäcken är ett konkurrenskraftigt nickelprojekt 1. Produktionsvolym (och livslängd) attraktiv för smältverkskunder 2. Låg investeringskostnad jmf med HPAL lateritprojekt 3. Låg investering per producerad enhet ( 2 / 1 = 3 ) Jämförelse av investeringskostnader 2 Produktionsjämförelse (antal ton Ni/ år) 1 Jmf. av investering per producerad enhet 3 Rönnbäckens mineraltillgång betydande: ca 1 milj ton nickel Sulfidmalmsprojekt: ton nickelinnehåll per mineraltillgång * Känd & indikerad = 462,000 ton Antagen = 473,000 ton 24

13 Verksamhetens väsentliga miljöförutsättningar 25 Liten miljöpåverkan från anrikningssand Anrikningssand från Rönnbäcken innehåller mycket låga halter av sulfider <0.1% S jfrt med 1-5% S för typiska sulfidmalmsgruvor Sulfider oxiderar naturligt och bildar syra Mycket låga halter tungmetaller Anrikningssanden innehåller relativt stora mängder av syrabuffrande mineral (kalcit, brucit, olivin) Karbonater och hydroxider löses och vidmakthåller ett basiskt ph Konservativa antaganden om syrabuffring av enbart kalcit: 1 enhet S neutraliseras av 6,25 enheter kalcit. Gråberg och anrikningssand förväntas uppfylla nya EU-krav på inert avfall, vilket starkt förenklar avfallshanteringen och minskar den långsiktiga riskexponeringen. Slutsats: Mycket låg risk för försurning från gråberg och anrikningssand. 26

14 Gynnsam sammansättning av restprodukter, exempel Vinberget Vikts-% Malm Anr. sand A B C A B C A=Svavelhalt; B= Kalcithalt för full buffring av svavel; C= Analyserad kalcithalt Stor säkerhetsmarginal för att förhindra att sura laklösningar uppstår 27 Toxtest på anrikningssand och processvatten från Outotec Minerals Oy/GTK s minipilotförsök i Finland på borrkärnor från Rönnbäcken Tester Toxtest enl. OECD Guideline #202 och SS- EN ISO 6341 på processvatten Toxtest enl. Pelagias 2-fas toxtest på anrikningssand och processvatten Resultat Processvatten: EC 50 ej mätbart på grund av låg toxicitet Testorganism = Daphnia magna. Filtrerar vatten och äter partiklar Anrikningssand och processvatten: EC 50 ej mätbart på grund av låg toxicitet

15 Vad kan projektet innebära för kommunen och området? Kommer att vara den största enskilda investeringen i sektorn Bedöms skapa ca 250 direkta arbetstillfällen Därutöver räknas med ca 100 indirekt skapade arbetstillfällen i service-och entreprenadsektorerna mm Beräknad sammanlagd lön och inkomstskatt över 25 år: 3125 Mkr Från förslag till översiktsplan för Storumans kommun Betydande framtida motor för utveckling av den lokala ekonomin 29 Stöd från Norrlandsfonden Norrlandsfonden beviljade i juni 2010 ett konvertibelt lån på5 miljoner kr för fortsatt prospektering och utveckling av nickelprojektet Rönnbäcken. Norrlandsfonden har indikerat att ytterligare finansiering av projektet är möjligt. Norrlandsfonden är en stiftelse med uppgift att främja utvecklingen i tillverkande och tjänsteproducerande företag i Norrbotten, Västerbotten, Västernorrland, Jämtland och Gävleborg. Norrlandsfondens styrelse och revisorer utses av regeringen. 30

16 Öppenhet och dialog IGE Nordic har tidigt sett öppenhet gentemot alla projektets intressenter som värdefull Informationsmöten för allmänheten har hållits i Tärnaby nov 2008 och jan 2010 Ett stort antal möten har hållits med myndigheter och intressenter Samråd enligt miljöbalken har inletts med länsstyrelsen, som har givit råd om samrådets fortsättning. Syftet är att inkludera alla intressenter. 31 Läget oktober 2010 Bearbetningskoncessioner beviljade. Miljötillståndsprocessen inledd. Geologiska och geotekniska undersökningar pågår. Ansökan om bearbetningskoncession för Sundsberget förbereds. Närmaste framtiden Genomförbarhetsstudie (Pre-Feasibility Study) klar under Ansökan till miljödomstolen planeras klar under Samråd med intressenter enligt miljöbalken förbereds. 32

17 S Miljötillståndsansökan & Pre-feasibility studie nästa milstolpar Aktivitet Borrning & infill borrning Anrikningsundersökningar Projektering Gruvplanering Provbrytning & pilotskaleförsök Samrådsaktivitet Bearbetningskoncession (Ansökan) Miljötillståndsansökan S S S A S Ansökan A Förväntad tillståndsgivning C -Produktionsstart NI Scoping studie Pre-Feasibility Study (PFS) Bankable Feasibility Study (BFS) Projektfinansiering Byggnation & Idrifttagande C 33 Viktiga fördelar Driftsfördelar: Dagbrott med låg gråbergsbrytning (0.7:1) Möjligt att utnyttja stordriftsfördelar Högt utbyte av nickelsulfider (80%) Mycket höghaltigt nickelkonventrat (25%) bekräftat i pilotskaleförsök Liten teknisk risk beprövad metodik för brytning, malning och flotation Låga utsläpp från verksamheten, låg omgivningspåverkan från avfallet Volym och livslängd attraktiva för kunder Strategiska fördelar: Förutsägbar lagstiftning Låg landsrisk Rimlig mineralersättning till markägare God befintlig infrastruktur minskar utvecklingskostnaderna Betydande motor för lokal utveckling Tidig dialog med berörda intressenter

18 Sammanfattning Påvisad mineraltillgång med uppsida Potential för storskalig produktion Strategisk belägenhet med låga risker Höghaltig produkt Strategiskt partnerskap med Mitchell River Group Enligt NI kriterier mer än 257 Mton känd och indikerad mineraltillgång samt 269 Mton antagen tillgång, bekräftad av Mitchell River Group. Betydande potential därutöver enligt magnetiska undersökningar Breda och grunda mineraliserade zoner lämpade för dagbrottsbrytning Pågående borrningar inriktas påutvalda prospekteringsmål Mål att producera över 18 kt Ni per år i koncentrat från 2015 under en 25-årig produktionsperiod Produktionsplaneringen utgår helt från beprövade gruvbrytnings- och anrikningsmetoder Dagbrottsbrytning med mycket lågt gråbergs/malm-förhållande, nära den utbyggda Aitikgruvans Försumbar politisk risk med myndighetsstöd påläns-och riksnivå Gruvkunnig omgivning med transparent tillståndsgivning Fördelaktiga skatte- och finansieringsvillkor Mycket låg genomföranderisk Mycket låg risk för bildande av sura laklösningarn från gruvavfall pga gynnsam mineralsammansättning (förväntas uppfylla EU-krav påinert avfall) Omfattande undersökningar med bland annat storskaliga pilottester har bekräftat möjligheten att framställa ett koncentrat med ca 25% Ni, ett av de renaste koncentrateni världen 80% utbyte av sulfidnickelinnehållet har uppnåtts i kontinuerlig minipilotdrift vid Outotec Minerals Betydande bidrag från innehåll av kobolt (455 t per år) förbättrar ekonomin Indikativa villkor föreligger från sex större smältverk En ledande gruvinvesterare/gruvutvecklare med inriktning pånickelområdet med dokumenterad framgång (har utvecklat tre av de senaste fem framgångsrika nickelprojekten i världen) Betydande ledningsengagemang från Mitchell River Group ger stöd i alla tekniska delar av projektet (inklusive prospektering och förstudiearbete) Intresset bekräftat genom en option för Mitchell River Group att förvärva en 10% -ig andel iprojektet Sammanfattning (forts) God befintlig infrastruktur Erfaren ledning och personal God ekonomi Viktigt politiskt stöd Etablerade lokala relationer All väsentlig infrastruktur påplats i form av vägar, järnväg, hamnar, flygplats, kraft, vatten och samhällsservice Befintlig infrastruktur omfattar en vattenkraftanläggning på15 km avstånd, innebärande en väsentlig avlastning av investeringen Ett team av 16 erfarna medlemmar i projektet, alla med mer än 20 års erfarenhet från basmetallområdet Förstudiegrupp för PFS i funktion med stöd av Mitchell River Group och ledande tekniska rådgivare Mycket erfaren arbetskraft finns tillgänglig lokalt Preliminär oberoende utvärdering enligt NI av Scott Wilson RPA bekräftade projektets potential Bland de lägsta kraven påinvestering per producerad årsmängd metall i världen jämfört med konkurrernade projekt Måttligt krav påtotal investering jämfört med konkurrerande projekt Bearbetningskoncession beviljad och ekonomiskt bidrag från Norrlandsfonden beviljat Betydande bidrag till lokal, regional och nationell ekonomi genom sysselsättning, skatter mm Rönnbäcken utpekat som område av riksintresse för mineralutvinning genom beslut av SGU Relationer etablerade genom tidigt skapad dialog med lokala intressenter 36
