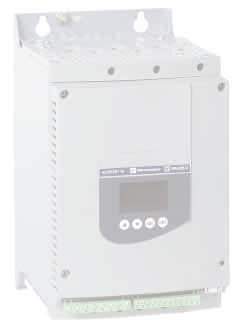

1 Telemecanique Altistart 48 Styr krafterna Mjukstartare med mjukstoppfunktioner, Altistart 48 För 3 fas asynkronmotorer från 4 till 1200 kw Get more with the world s Power & Control specialist

2 Altistart 48 : Ett nytt sortiment med ökad prestanda... I hjärtat av Dina applikationer, Den nya Altistart 48 ger Dig: Hög prestanda med hjälp av en egen momentstyrning* som ger full kontroll över start- och stoppförlopp. Skydd i flera nivåer. Lätt att bygga in i Dina skåp och att integrera i Dina automatiserade system. Två spänningsområden : 230 till 415V, 208 till 690V. Nätfrekvens 50 och 60 Hz Speciellt anpassad för generatordrift För motoreffekter från 4 till 1200 kw Normer och Standarder: UL / CSA / IEC CEM : klass A och B DNV (marin, off-shore) C-TICK / GHOST / CCIB / NOM. CE märkning enligt standarden: IEC *Patenterad styrning TCS : "Torque Control System"

3 ... i all enkelhet Gör det lättare för Dina motorer och maskiner samt sänk Dina kostnader... Den nya generationen mjukstartare Altistart 48 är utvecklad för att förbättra exploateringen av Dina maskiner genom att: minska mekaniska eller hydrauliska belastningar. minska belastningen på matande nät (spänningsfall, överström). minska energiförluster och uppvärmningstid. Koppla in, spänningsätt... starta Altistart 48 är fabriksinställd och därmed klar för start Personlig intrimning: En användarvänlig meny underlättar en individuell anpassning av konfigurationen. Låt programvaran Power Suite* guida Dig för att förbereda, ladda ner, skriva ut konfigurationer eller jämföra dessa... Pocket PC * Gemensam programvara för Altistart och Altivar (frekvensomvandlare) Disponibel i 5 språk ( franska, engelska, tyska, spanska och italienska) Tekniska data överförs enkelt mellan Pocket PC och en vanlig PC eller vice versa.

4 Hög prestanda genom ett unikt koncept TCS* *TCS Patent : Torque Control System. Med momentstyrning av motorn kontrollerar Altistart 48 perfekt maskinens start- och stoppförlopp. Motorhastighet N/N nom Garanterat resultat genom enkel rampintrimning Motorhastighet N/N nom Mjuk start. Trög start med motoruppvärmningar. Momentstyrd start med Altistart 48 Styrning av motormomentet under hela start och stoppförloppet Start med standard strömbegränsning Snabb acceleration, mekaniska och hydrauliska påfrestningar. För att eliminera ryck i transmissionen. Endast Altistart TCS - systemet klarar av : Att bibehålla en konstant acceleration upp till nominellt varvtal, även vid start med "blockerad" mekanik. Förlänga remmarnas och mekanikens livslängd. Med en standard mjukstartare med strömbegränsning : Trög start som orsakar onödiga motoruppvärmningar. Kraftig accelerationsavslutning som orsakar mekaniska påfrestningar. Kompromiss vid intrimning. För att eliminera hydrauliska slag. Endast Altistart TCS - systemet klarar av : Att effektivt reducera tryckslag oberoende av pumpens belastning genom att bibehålla en mjuk bromsning från fullt varvtal till stopp. Att få bort tryckstötar. Med en standard mjukstartare med strömbegränsning : Kraftig acceleration vid rampens avslutning som orsakar tryckslag i de hydrauliska ledningarna. Icke kontrollerad bromsning som ofta orsakar tryckslag. Icke kontrollerat motormoment: Icke linjära accelerations- och retardationsramper Okänslig mot nätstörningar Ett komplett skydd för... motorn : Termiskt skydd: Genom I 2 t beräkning enligt norm IEC Genom PTC återkoppling och behandling. Förvärmning av motor för att undvika kondensation. Övervakning av fasavbrott. maskinen : Övervakning av över- och underlast med justerbara trösklar och tider. Larm vid blockerad rotor under drift. Fasföljd detektering.

5 Lätt att anpassa... Nätmatning... i Dina skåp... Enklare att ansluta, nät uppifrån, motor underifrån på alla storlekar Styrning av bypass kontaktorn, efter avslutad ramp med bibehållande av alla skydd (termiskt, under- och överlast) Bypasskontaktor för att eliminera avgiven effekt i skåp. Extern terminal som tillbehör Altistart 48 styr bypass-kontaktorn.... och i Dina automatiserade system Många inbyggda funktioner som underlättar : 2 motor- eller parameterkonfigurationer. Komplett lista över driftparametrar (ström, effekt...) samt förbrukning och drifttid. Separat matning av kontrolldelen för oavbruten bevakning. Många tilldelbara in- och utgångar (4 logiska ingångar, 2 logiska utgångar, 3 reläer och 1 analog utgång). Kaskad start och stopp av flera motorer. Plug-in styrplintar Utökad kommunikation för fjärrkontroll av styr-, övervaknings- och intrimningsfunktioner : Modbus integrerad som standard Gateways som tillbehör för : Fipio, Profibus DP, DeviceNet. Ethernet TCP/IP för Transparent Factory, en öppen automatiseringsplatform i webbmiljö.

6 Altistart 48, speciellt anpassad till alla Dina drifter... Med momentstyrning och många funktioner Pumpar Standard* Bättre kontroll av start- och stoppförlopp: - Progressiv tryckökning i ledningarna. - Undviker tryckstötar. - Inga filter- eller spridarskador (bevattning) eller slitage av ledningar/kopplingar. - Mindre belastning av ledningarna. Separata intrimningar av belastningsstatus. Skydd vid underlast (luft i vätskan), fasföljd eller fasavbrott och vid blockerad rotor. Under stoppförlopp, automatisk övergång till fri utrullning när pumpens flöde blir för svagt, för att undvika uppvärmningar. Fläktar och stora svängmassor (centrifug, kross...) Standard* eller tung drift* (>30s) Mjukstart utan mekaniska belastningar och slirande remmar. "Brand" funktion (tvångskörning utan skyddsfunktioner). Strömbegränsning och eliminering av spänningsfall vid start. Fångar en fläkt som roterar åt fel håll och varvar upp den mjukt. Övervakning av över- och underlast (remavbrott). Bromsning till och vid stopp. Kompressorer Standard*eller tung drift* (>30s) Undviker att remmarna slirar. Begränsar strömtoppar. Motorskydd även för speciella motorer. Detektering av fasföljdsfel. Utgång för automatisk avlastning vid stopp. Transportband Standard* Mjukstart utan ryck och remmar som slirar. Övervakning av över- och underlast. (skyddar mot överlast och avbrott). * «Standard» eller «tung» hjälper Dig att välja rätt mjukstartare.

7 Valguide Altistart 48 Mjukstartare 230 till 415 V - 50 / 60 Hz *Starttid längre än 30 sekunder. (se föregående sida som definierar drifttyp). Motoreffekt Nominell ström (IcL) Drifttyp Standard klass 10 Tung* klass V 400 V kw kw A 3 5,5 12 ATS 48D17Q 4 7,5 17 ATS 48D17Q ATS 48D22Q 5, ATS 48D22Q ATS 48D32Q 7, ATS 48D32Q ATS 48D38Q 9 18,5 38 ATS 48D38Q ATS 48D47Q ATS 48D47Q ATS 48D62Q ATS 48D62Q ATS 48D75Q 18, ATS 48D75Q ATS 48D88Q ATS 48D88Q ATS 48C11Q ATS 48C11Q ATS 48C14Q ATS 48C14Q ATS 48C17Q ATS 48C17Q ATS 48C21Q ATS 48C21Q ATS 48C25Q ATS 48C25Q ATS 48C32Q ATS 48C32Q ATS 48C41Q ATS 48C41Q ATS 48C48Q ATS 48C48Q ATS 48C59Q ATS 48C59Q ATS 48C66Q ATS 48C66Q ATS 48C79Q ATS 48C79Q ATS 48M10Q ATS 48M10Q ATS 48M12Q ATS 48M12Q - Mjukstartare kan kopplas i serie med varje motorlindning vid deltakopplad motor. Mjukstartare 208 till 690 V - 50 / 60 Hz Motoreffekt i HP 208 V 230 V 460 V 575 V HP HP HP HP 2 3 7, , , Motoreffekt i kw Nominell ström Drifttyp (IcL) 230 V 400 V 440 V 500 V 525 V 660 V 690 V Standard Tung* Kw kw kw kw kw kw kw A klass 10 klass ,5 5,5 7,5 7, ATS 48D17Y 4 7,5 7, ATS 48D17Y ATS 48D22Y 5, ,5 22 ATS 48D22Y ATS 48D32Y 7, ,5 18, ATS 48D32Y ATS 48D38Y 9 18,5 18, ATS 48D38Y ATS 48D47Y ATS 48D47Y ATS 48D62Y ATS 48D62Y ATS 48D75Y 18, ATS 48D75Y ATS 48D88Y ATS 48D88Y ATS 48C11Y ATS 48C11Y ATS 48C14Y ATS 48C14Y ATS 48C17Y ATS 48C17Y ATS 48C21Y ATS 48C21Y ATS 48C25Y ATS 48C25Y ATS 48C32Y ATS 48C32Y ATS 48C41Y ATS 48C41Y ATS 48C48Y ATS 48C48Y ATS 48C59Y ATS 48C59Y ATS 48C66Y ATS 48C66Y ATS 48C79Y ATS 48C79Y ATS 48M10Y ATS 48M10Y ATS 48M12Y ATS 48M12Y

8 Ett komplett program av Motorstart lösningar Ökad prestanda med anpassade TeSys komponenter...* Mjukstartare med mjukstopp Brytare Kontaktorer Säkringar LH4N2 6 till 85 A Altistart till 1200 A upp till de största effekterna... Frekvensomvandlare *Mera information i våra kataloger. Altivar 11 0,18 till 2,2 kw Altivar till 315 kw En enda partner, Worldwide... Altivar 28 0,37 till 15 kw Alltid tillgänglig worldwide. Med mer än 5000 försäljningsställen i 130 länder, är Du säker på att överallt hitta godkända produkter som motsvarar Dina behov. Schneider Electric Services Assistans, nära Dig, överallt. Våra experter finns tillgängliga för att med Dig, ta fram den bästa lösningen. Vårt mål är att förbättra Dina installationer och att öka Din industriella konkurrenskraft. Altivar 38 0,37 till 315 kw Altivar till 630 kw Finns även i kapslade och utrustade varianter klara för användning. Schneider Electric AB Djupdalsvägen Ordertel: Lokala säljkontor Box 954 Orderfax: el 53 Malmö, tel: , fax: Sollentuna Lev.bevakning: Göteborg, tel: , fax: Tel: Flen, tel: , fax: el 52 Fax: Stockholm, tel: , fax: E-post: info@se.schneider-electric.com Sundsvall, tel: , fax: Centrallager, administration och verkstad: Flen, tel: , fax: ATS SE mars 2002
