Sveby Referensgruppsmöte 25 april 2012

Transkript

1 Sveby Referensgruppsmöte 25 april 2012 Agenda Inledning Genomgång av nytt informationsmaterial Harmonisering och verifiering av rapporter några betydande ändringar redovisas Fika Genomgång av verifieringsmall finns snart tillgänglig på hemsidan Genomgång av Sveby Energiavtal förväntas kunna göras tillgängligt i sommar Frågor och återkoppling Era synpunkter är viktiga i Svebys arbete Vad händer framöver? Plan för Svebys arbete den närmaste framtiden Avslut

2 Sedan sist Byggherrarna & Mats Björs ny ordförande Nytt skede för Sveby, komplett material färdigt Nya medlemmar:

3 Sedan sist Harmonisering av rapporter Verifiering vissa ställningstaganden Verifieringsmall Handledning Informations4& utbildningsmaterial Klimatnormaliseringsprojekt Energiavtal

4 Harmonisering Uppdatering utifrån BBR 19 Harmonisering mellan rapporter Hänvisningar istället för information på flera ställen Version 1.1 Förenklade rapportnamn

5 Versionshantering Uppdaterat material4paket Nya och gamla versioner på Större uppdateringar: version 2.0 Mindre korrigeringar: version 1.1

6 Klimatnormalisering Rapporten klar för godkännande Artikel kommer Behov av sammanfattning? Hur går vi vidare?

7 Handledning Knyter ihop Sveby4materialet Stöd för användare Helhetssyn Sveby i byggprocessen

8 Informations material Hemsidan Handledning Informationshäfte Visitkort

9 Hämta alla dokument gratis på Svebys hemsida! Nuvarande och kommande rapporter och handledningar kan fritt laddas ner och användas från: Sveby

10 Nytt utbildnings och informationsmaterial Projektgrupp: Johnny Kellner, Veidekke Hans Sandberg, Bildinfo Per Levin, Projektengagemang Johanna Snygg, Projektengagemang

11 Sveby

12 Sveby

13 Ett utvecklingsprogram som drivs av bygg och fastighetsbranschen för att: Möta funktionskraven i BBR, byggherrens krav eller andra krav Skapa en rimlig standard för alla aktörer i byggprocesser Undvika tvister mellan olika aktörer Vara fritt tillgänglig för användning ( Sveby

14 Finansiärer och arbete i implementeringsfasen Huvudfinansiärer är CERBOF och SBUF. Följande branschrepresentanter ingår: (styrgrupp) NCC, Hannes Schmied Skanska, Jonas Gräslund JM, Kjell4Åke Henriksson Svenska Bostäder, Yngve Green Veidekke, Johnny Kellner HSB, Roland Jonsson Diligentia, Lars Pellmark Byggherrarna, Mats Björs Fastighetsägarna, Yogesh Kumar SABO, Petter Jurdell Peab, Sören Andersson SvBi, Maria Brogren Arbetsgrupper i delprojekten Referensgrupp Sveby

15 VEM kan stämma VEM om byggnaden inte klarar energikraven? Kan byggherren stämma entreprenören om BBRs krav eller byggherrens kontrakterade krav inte uppfyllts? Sveby

16 Sveby Handledning och ordlista Krav 4 Energiavtal 12 Beräkning 4 Brukarindata bostäder 4 Brukarindata kontor 4 Energianvisningar Verifiering 4 Mätföreskrifter 4Energiverifikat 4 Energiprestandaanalys 4 Verifieringsmall Sveby

17 Sveby avtal Handledning och ordlista Krav 4 Energiavtal 12 Beräkning 4 Brukarindata bostäder 4 Brukarindata kontor 4 Energianvisningar Verifiering 4 Mätföreskrifter 4Energiverifikat 4 Energiprestandaanalys 4 Verifieringsmall Sveby

18 Energiavtal Avtalsmall som tillförsäkrar byggherren att avtalad energiprestanda uppfylls. Ansluter till ABT 06. Hänvisar till Sveby. Sveby

19 Avtalad energiprestanda Bostäder: : kwh per m 2 A temp och år Lokaler: : kwh per m 2 A temp och år Sveby

20 Överenskommet pris Skadeersättning: : SEK / kwh multiplicerat med antal år, kwh, A temp och år. Baserat på Svebys brukarindata (bostad/kontor) Sveby

21 Sveby beräkning Handledning och ordlista Krav 4 Energikrav 12 Beräkning 4 Brukarindata bostäder 4 Brukarindata kontor 4 Energianvisningar Verifiering 4 Mätföreskrifter 4Energiverifikat 4 Energiprestandaanalys 4 Verifieringsmall Sveby

22 Beteende Hur vet byggherren den boendes inomhustemperatur, vädringsvanor och varmvattenförbrukning? Sveby

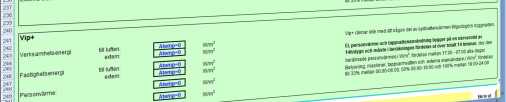

23 Brukarindata Standardiserade och spårbara indata för nya bostäder och kontor avseende normalt brukande. Rapport med indataanvisningar inkl. förankrade underlag för bostäder och kontor. Excelblad Energianvisningar för byggnadsanpassad summering av personvärme, hushållsel, tappvarmvatten och driftel förutom pumpar och fläktar. Sveby

24 Sveby

25 Sveby verifiering Handledning och ordlista Krav 4 Energiavtal 12 Beräkning 4 Brukarindata bostäder 4 Brukarindata kontor 4 Energianvisningar Verifiering 4 Mätföreskrifter 4Energiverifikat 4 Energiprestandaanalys 4 Verifieringsmall Sveby

26 Mätföreskrifter för Energikrav som kan användas som bilaga vid kontraktskrivande. Mätare krävs för alla energislag och energiprestandadelar. Uppföljning månadsvis. Sveby

27 Verifiering av byggnaders energiprestanda genom mätning Handledning Mätdel 1: Byggnadens energiprestanda ( Mätdel 2: Underlag för analys vid eventuell avvikelse. ( 13417) Mätdel 3: Förebyggande mätningar. ( 18424) 1412) Sveby

28 Energiprestandaanalys vägledning för verifiering av energikrav Sveby

29 Avvikelseanalys Steg 1: Korrigerad uppmätt energiprestanda normalårskorrigering värme 4korrigering för tappvarmvatten Steg 2: Indikering av orsak till avvikelse 4 innetemperatur, vädring 4 nyttjandegrad, internvärme 4drifttid/närvarotid, 4mycket varmt väder 4 mätarosäkerhet Steg 3: Verifiering av orsak till avvikelse 4 systematiskt tillvägagångssätt Sveby

30 Verifieringsmall En mall där uppmätt korrigerad och beräknad energiprestanda redovisas och kan utföras på ett standardiserat sätt. Verifiering sammanställning Byggnad, adress: Värmesystem: BBRkrav: kwh/m 2 Atemp Övrig värme: Atemp: 1 m 2 Elvärmd byggnad: Ja Nej Kylsystem: Riksbyggnadsnyckel: Alternativ på rullist: Egen panna: Fjärrvärme Egen panna Bränsle 1 Rullist 1 Bränsle 2 Rullist 2 Värmepumpar: Värmepump Källa 1 Rullist 1 Källa 2 Rullist 2 Värmesystem/kylsystem: någon ruta för geoenergisystem? Elvärmda badrumsgolv Handdukstork som radiator Annat, ange: Elvärmd tilluft i lägenehter Fjärrkyla Elkyla Frikyla Installerad eleffekt för värme och varmvatten: W/m 2 A temp Ventilation: FTX FVP F Datum: Flödesstyrning: Konstant flöde (CAV) Annat, ange: Variabelt flöde (VAV) År 1 Uppvärmning exkl. tappvarmvatten Tappvarmvatten Köpt driftel exkl. kyla Köpt fjärrkyla El till komfortkyla Beräknad Uppmätt/ levererat Korrigering Verifierat Prognos Beräknad Uppmätt/ levererat Korrigering Verifierat Prognos kwh kwh kwh kwh kwh kwh/m 2 A temp kwh/m 2 A tempkwh/m 2 A tempkwh/m 2 A temp kwh/m 2 A temp Anm. redan BBRkorrigerad BBRkrav Ventilationstillägg för lokaler BBRkrav inkl ventilationstillägg Frikyla Verksamhetsenergi/hushållsenergi: El Värme Kyla Energiprestanda Ingår ej i energiprestanda Ingår ej i energiprestanda Uppmätt/ Uppmätt/ År 2 Beräknad levererat Korrigering Verifierat Prognos Beräknad levererat Korrigering Verifierat Prognos Uppvärmning exkl. tappvarmvatten Tappvarmvatten Köpt driftel exkl. kyla Köpt fjärrkyla El till komfortkyla kwh kwh kwh kwh kwh kwh/m 2 A temp kwh/m 2 A tempkwh/m 2 A tempkwh/m 2 A temp kwh/m 2 A temp Anm. redan BBRkorrigerad Sveby

31 Energiverifikat 09 uppföljning av energikrav under byggprocessen Ansvarsfördelning Gränsdragningar Rekommendationer för uppföljning Sveby

32 Byggprocessen Uppföljningen börjar här! Sveby

33 Checklista för ansvarsfördelning vid energiuppföljning Program och utredningsskede Fastställa energimål Ansvarsfördelning Projektering System Energiverifikat Energiberäkning systemhandling Verifikationsplan Projektering detaljer Beskrivningstexter Energiberäkning bygghandling Sveby

34 Energiverifikatet är dokumentation Innehåller följande punkter som även kan utgöra register: 1. Energimål och energitekniska funktionskrav 2.Övergripande systembeskrivning 3.Reviderade energiberäkningar med specificerade indata 4. Energirelaterade kostnadskalkyler 5.Resultat från provningar och kontroller 6.Besiktningsresultat för energiuppföljning (enligt plan) 7.Verifikationsplan 8.Erfarenhetsåterföring Sveby

35 Energiberäkningar ska revideras och dokumenteras Systemhandling Bygghandling Verkligt utförande (relationshandling) Sveby

36 Inkommande fjärrvärme Energiförluster Energiförluster Anslutningspunkt

37 Inkommande fjärrvärme Anslutnings4 punkt Anslutningspunkt Anslutningspunkt

38 Framgångsfaktorer Naturligt inslag i byggprocessen Tydlig ansvarsfördelning för uppföljningsaktiviteter Utnyttja befintligt/effektivt projektstöd Prestandaprov så tidigt som möjligt Energiberäkningar som uppföljningsverktyg Energiverifikat 09 som relationshandling Sveby

40 Uppdatering av rapporter Projektgrupp: Lars Pellmark, Diligentia Johnny Kellner, Veidekke Yngve Green, Svenska bostäder Jonas Gräslund, Skanska Kjell4Åke Henriksson, JM Magnus Everitt, VVS4företagen Hannes Schmied, NCC Roland Jonsson, HSB Sören Andersson, PEAB Per Levin, Projektengagemang Johanna Snygg, Projektengagemang

41 Brukarindata Bostäder 20% besparing vid individuell mätning av tappvarmvatten inte längre en rekommendation Redovisning i A temp och kwh/m 2,A temp har diskuterats och kvarstår Innetemperatur gäller i vistelsezon Elanvändning och tappvarmvattenanvändning ska korrigeras både upp och ner

42 Brukarindata Kontor Ändring av luftflöden med avseende på LOA/A temp. 70% närvarogradför personer kvarstår, men för verksamhetsel i kontor gäller 100 %. Exemplet får ny drifttid för att harmonisera med tabellen i kapitel 5. Internvärmen i tabell 2.2 ska vara 100 % och närvarotiden ska vara 70 %.

43 Mätföreskrifter Paragrafnummer kommer att harmoniseras mot nya Energiavtalet Flödena som inte hör till kyla eller temperaturfunktion, i 6, bör mätas på timbasis.. Punkt om specificering läggs till och procentsatsen i 6b tas bort.. Precisering kring normalårskorrigering blir framtida utredningsbehov. 40 % påslag för tappvarmvattenenergi med ackumulatortank och varmvattencirkulation i 11 tas bort. Tillägg om normalårskorrigering av kyla,, genom särskild utredning, för de år som kan anses ha krävt onormalt mycket kyla.

44 Energiverifikat & Energiprestandaanalys Harmoniseras mot BBR 19 och PBL Harmoniseras mot övriga Sveby rapporter BBR tabeller tas bort,, ersätts av hänvisning Korrigering av uppmätta värden på driftel och tappvarmvatten ska göras både uppåt och neråt Harmonisering av beräkningsmetod för tappvarmvattenenergi Eventuellt harmonisering av hur vi använder termen energiprestanda

45 Ordlista Harmonisering med nya BBR Genomgång för eventuella tillägg av ord

47 Sveby Verifieringsmall Projektgrupp: Lars Pellmark, Diligentia Johnny Kellner, Veidekke Yngve Green, Svenska bostäder Jonas Gräslund, Skanska Kjell4Åke Henriksson, JM Magnus Everitt, VVS4företagen Hannes Schmied, NCC Roland Jonsson, HSB Sören Andersson, PEAB Per Levin, Projektengagemang Johanna Snygg, Projektengagemang

48 Verifieringsmall Underlättar sammanställning av uppmätta värden och korrigeringar Används under tre år Redovisning på olika nivåer, valbart Ger transparens och likriktar redovisningen.ger stöd för användning tillsammans med avtalet och energideklaration.

49 Verifieringsmall

51 Sveby Energiavtal Projektgrupp: Arbetsgrupp inom Byggandets Kontrakts Kommitté (BKK)

52 Sveby avtal Handledning och ordlista Krav 4 Energiavtal 12 Beräkning 4 Brukarindata bostäder 4 Brukarindata kontor 4 Energianvisningar Verifiering 4 Mätföreskrifter 4Energiverifikat 4 Energiprestandaanalys 4 Verifieringsmall Per Levin

53 Energiavtal Avtalsmall som tillförsäkrar byggherren att avtalad energiprestanda uppfylls. Ansluter till ABT 06. Hänvisar till Sveby4standarderna.

54 Energiavtal 12 Ersätter Energikrav 09 (mindre ändringar). Arbetsgrupp inom BKK (Byggandets KontraktsKommitté) bereder slutgranskningen, klart juni Avtalet används redan av t.ex. Fortverket. Utgår från att beställaren ansvarar för drift och underhåll av energipåverkande system, om inte annat har avtalats.

55 Avtalad energiprestanda Bostäder: : kwh per m 2 A temp och år temp Lokaler: : kwh per m 2 A temp och år Kravet viktas efter A temp om byggnaden innehåller både bostäder och lokaler

56 Överenskommet energivite Skadeersättning: : öre / kwh multiplicerat med antal år, kwh, A temp och år. Baserat på Svebys brukarindata (bostad/kontor) Priset kan delas upp i olika energibärare.

57 Uppföljning Uppföljning månadsvis i 36 månader enligt Mätföreskrifter delges bägge avtalsparter Skyldighet att delge förändringar som påverkar energianvändningen Särskild besiktning kan påkallas.

58 Verifiering Tre124månadersperioder, där energiprestanda för varje period jämförs med avtalad. Ersättning i 10 år, år 3 gäller de 8 sista åren. Energikravsbesiktning sammanställning, utvärdering och slutsatser Energisakkunnig (certifierad) Reglering med felavhjälpande eller skadestånd

59 Hämta alla dokument gratis på Svebys hemsida! Nuvarande och kommande rapporter och handledningar kan fritt laddas ner och användas från:

60 Frågor & återkoppling Synpunkter på Energiavtal? Synpunkter på Verifieringsmall? Synpunkter på utbildningsmaterialet? Använder ni hemsidan? Hur? Synpunkter? Förslag på hur Sveby kan utvecklas? Förslag på hur man underlättar implementering av Sveby? Hur använder ni Sveby? I vilka projekt har ni använt Sveby i vilket skede?

61 Minnesanteckningar diskussion Förbättringsmöjligheter verifieringsmall Bättre information om hur A temp automatiskt viktas för bostäder och lokaler. Tillgång till ifyllt exempel för att lättare se hur ifyllnad är tänkt, lathund. Redovisa vad korrigering innebär i sammanfattningen. Kan man korrigera för normal solvärme? Låsa för ändring men så att formeln i cellerna fortfarande syns, alternativt skriva formlerna i kommentarfält. Bra med exempel på vad avdragen i fliken Underlag BBR kan innefatta. I fliken Underlag Brukande ska man fylla i drifttider, vad är de för och hur redovisar man tidsindelning över dagen, som t.ex. Sveby rekommenderar i sitt Brukarindata4material? En möjlighet är att redovisa i anmärkningsfältet men man skulle också kunna lägga till flera rader. Plats för redovisning av hur och var man mäter solvärme. Elen multipliceras automatiskt med en faktor 3 för redovisning emot BBR, exempelvis Stockholms stad har beslutat att använda enfaktor 2 för primärenergiviktning för el, hur kan det redovisas? Möjlighet till extra kolumn för klimatkorrigering av kyla. Egenproducerad el kan redovisas i anmärkningsfältet. Kan man lägga på en marginal för felmätning? Det är utanför Svebys syfte om brukarnormalisering. XML4version av verif.mallen för rapportering till ED & SCB

62 Minnesanteckningar diskussion Förbättringsmöjligheter utbildningsmaterialet Skulle behöva ett exempel som redovisas enkelt och säljande. Utbildningsmaterialet abstrakt, behöver förenklas så alla grader av kompetens inom ämnet kan förstå. Ett mer säljande material. En kort och en lång presentation. Mer riktade versioner av materialet, t.ex. en presentation för kommuner och en för intern information i företag som använder Sveby.

63 Marknadskomplettering Minnesanteckningar diskussion Vad anser byggnadsnämnderna? Utskick och utbildning för dem. Verifiering viktig för BBR4redovisning. Blir nästan som energiledningssystem. Utskick till kommuner. Information även om att korrigering krävs för redovisning till Boverket och då kan de använda det färdiga materialet istället för att ta fram eget. Videoklipp på Youtube. Pedagogiskt att kunna se resultatet och vinsten av att använda Svebyförst och sedan jobba sig bakåt med förutsättningar.

64 Minnesanteckningar diskussion Övrigt Bra med en provbyggnad för att visa att Sveby4konceptet fungerar. Viktigt att Boverket hänvisar till Sveby. Redovisning av statistik för hemsidan ger marknadsföring och trovärdighet. Bra med mer kontinuerlig uppdatering av hemsidan. Önskemål om att utvidga Sveby4materialet till att gälla även andra byggnadstyper. Brukarindata Kontor är svår att plocka ihop, Bostad har excel4verktyg. Excel4verktyg till kontor eftersöks. Önskemål om att vidga Sveby till att även beröra ekonomi och miljö. Kan Svebys uppdrag vidgas till att försöka påverka BBR? Kan man använda verifieringsmallen i något koncept liknande energiberäkningstävlingen för att försöka påvisa att BBR4kraven inte är någon utmaning? Det finns delade meningar om hur man ska ta hänsyn till vädring. Olika åsikter om huruvida individuell mätning ger besparing, varför och hur länge. Sveby efterfrågar pålitligt underlag för eventuella ställningstaganden. Hur passar Beloks driftanalys (PIA Light) ihop med Sveby4materialet. Utveckla brukarindata för andra byggnadstyper. Fabege ska testa verif.mallen i stort projekt, återkoppling efter. För att visa mätning är viktigt med verifieringsmallen.

65 Vad händer nu? Slutföra uppdatering av rapporter. Ny version med avtal. Artikel. Marknadsföra och sprida information Samarbete med BeBo och Belok Anpassning/komplettering till ombyggnad/ändring Excelverktyg Energianvisningar för lokaler Synkning med Miljöcertifieringssystemen. 50 fallstudier i enkätform.

66 Tack för visat intresse! 66
