1 SYSTEM 2013 Ver-01 Tel:

2 Vårt säljteam i Kungsängen Innehållsförteckning Kjell Askerfalk Försäljning Mobil: kjell.askerfalk@p-andersson.se Peter Andersson Administration / VD / Säljare Mobil: info@p-andersson.se Charlotte Isberg Administration / Innesäljare Mobil: charlotte.isberg@p-andersson.se Roger Karström Försäljning Mobil: roger.karstrom@p-andersson.se Yvonne Ceraolo Administration yvonne.eriksson@p-andersson.se Presentation 2 Översikt 3 Top Frame 4-5 Coni / ConiDuo 6-7 Desk 8-9 Universal 10 Twin Slide 11 Coni Cover 12 Power Frame 13 Step 14 DESK2 15 Uttags-Moduler Lift 18 CablePort /TWIST 19 Golvkanal 20 Kabel-hantering Wieland-kabel 25 Kabel, nätverk AV mm 26 Tillbehör, Arbetsplats-system Företaget P. Andersson AB är ett familjeföretag som grundades 1952 av Tage Andersson under namnet Tage Andersson Bakelitindustri AB. Då startades tillverkning av stickproppar och förgreningsproppar. Denna del av rörelsen såldes senare och sedan 1985 ägs och drivs företaget av Peter Andersson. År 2011 och 2012 har vi breddat sortimentet kraftigt med fler egentillverkade produkter och agentur-produkter. Vårt marknadsnamn är numera Andersson System. Juridiskt heter företaget fortfarande P. Andersson AB. Idé System (Power) Vår idé är att på ett elegant och kostnadseffektivt sätt ordna teknik och tillbehör som behövs till en arbetsplats eller ett konferensbord. Vi har satt samman ett program av högkvalitativa och flexibla enheter. Idag har vi allt från bildskärmsupphängningar till papperskorgar, dessutom alla varianter på uttagsenheter för el och nätverk och AV. Vi har även marknadens mest kompletta sortiment av kabelhanteringsprodukter med bl.a. golvkanaler. För att förenkla för installatören tillhandahåller vi en mängd tillbehör som behövs för en professionell installation. Marknad Sedan 2001 marknadsför vi produkter som vänder sig till offentlig miljö. Vi fått många stora prestigeuppdrag. Bl a har vi haft förmånen att få förse Pfizer, Nordea, ICA, SL, HP, Axfood, ÅF, Svenska Kraftnät, Nokia, Shipstedt m fl med systemprodukter, via vårt återförsäljarnät. Showroom I Kungsängen finns vårt Show-room där Systemsortimentet kan ses. Karta och vägbeskrivning hittar du enklast på vår hemsida >> kontakt. Vårt Show-room är till för våra återförsäljare och kunder. Alla är lika välkomna att besöka oss. (Ring oss gärna innan du kommer) Västra Rydsvägen 134, Kungsängen - Stockholm Sid 2

3 Golvkanal. sid 20 Universal. sid 10 Bordsgenomföring. sid 23 More Space System. sid 27 Coni. sid 6 Power-Frame. sid 13 P.A. Power - Mix ver: Lift. sid 18 Top Frame. sid 4 Coni Cover. sid 12 TWIST.. sid 19 Desk / DESK2 sid 8 / 15 Arbetsplats-system separata delar.. sid 29 Kabel-sats.. sid 25 Moduler.. sid 16 Kabelhantering.. sid 21 Andersson Systems produkter är en grupp flexibla enheter för att komplettera arbetsplatsmöber med teknik. Vi kan allt från att ansluta el, datorer, ljud- och bildutrustning mm till att hänga upp bildskärmar och ordna en effektiv arbetsyta. Vi har medvetet valt produkter med högsta kvalitet då vi endast vänder oss till professionella användare. Vårt unika modulsystem ger dig möjlighet att anpassa uttagsenheter efter just dina behov idag och i framtiden. Vi tillhandahåller även en mängd tillbehör för att genomföra professionella installationer och kabeldragningar. Sid 3

4 TOP FRAME PERFEKTION & ELEGANS TOP FRAME är vår elegantaste lösning. Den stora fördelen är att locket öppnar helt och möjliggör för användare på båda sidor av ett bord att nå uttagen. Locket öppnas med en lätt beröring och glider ljudlöst och dämpat ner vid sidan av uttagsbrunnen. TOP FRAME finns i två huvudtyper; för montage underifrån utan synlig ram eller för montage ovanifrån med en ram som ligger på bordet och som döljer håltagningen. Uttagslisten är utbytbar och finns i flera olika versioner. Kundspecifika uttagslister skapas utifrån modulsystemet. Vid montage underifrån syns bara det rörliga locket. Det ger ett mycket elegant utseende. Monterad ovanifrån Monterad underifrån Vid en lätt beröring av locket glider det ljudlöst ner och öppnar helt för åtkomst från båda sidor. Den Symetriska varianten på ramen är helt lika den Asymmetriska förutom att kanten som ligger på bordet är bredare Uttagslisten installeras /demonteras enkelt med snäpplås. Anslutning sker med en Wieland GST18 kontakt. TOP FRAME inbyggnadsram kort Asymmetrisk kort Symmetrisk kort Silvergrå RAL 9006 Silvergrå RAL 9006 TOP FRAME inbyggnadsram kort. Pulverlackerat utförande med fästdetaljer för montage i bordsskiva med tjocklek ca mm. Infällningsmått: 330 x145 mm Yttermått: Asymmetrisk: 340 x 162 mm Yttermått: Symmetrisk: 400 x 193 mm Infällningsdjup: 110 mm. Inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) Asymmetrisk Symmetrisk TOP FRAME inbyggnadsram lång Asymmetrisk lång Symmetrisk lång Silvergrå RAL 9006 Silvergrå RAL 9006 TOP FRAME inbyggnadsram lång. Pulverlackerat utförande med fästdetaljer för montage i bordsskiva med tjocklek ca mm. Infällningsmått (L x B): 512 x145 mm Yttermått Asymmetrisk: 523 x 162 mm Yttermått: Symmetrisk: 583 x 193 mm Infällningsdjup: 110mm. Inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) Asymmetrisk Symmetrisk TOP FRAME undermontering Kort / Lång Kort modell - Ram Kort modell - Lock Lång modell - Ram Lång modell - Lock Svart Naturanodiserad Blästr. & anodiserad Blästr. & svartanod. Svart Naturanodiserad Blästr. & anodiserad Blästr. & svartanod. TOP FRAME inbyggnadsram. Specialmodell avsedd att monteras underifrån genom bordsskivan, endast locket blir synligt ovanifrån. Det ger ett mycket diskret och elegant intryck. Ram och lock beställs separat. Locket är i tillverkat av aluminium. Det finns i tre olika ytbehandlingar, naturanodiserad, blästrad/natur-anodiserad och blästrad/svart-anodiserad. Måttritningar för inbyggnad finns som CAD-fil. Inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) Sid 4

5 TOP FRAME eluttagslist Basmodul för kort ram 16 A / W Jordade eluttag, 1 modulplats jordade eluttag, 2 modulplatser 2 Danska eluttag, 2 modulplatser jordat eluttag, 3 modulplatser jordade eluttag, 4 modulplatser Mått (L x B x H) mm USB-Laddare 5,2V - 2,15 Amp 260 x 52 x 44 2 jordade eluttag, dubbel USBladdare, 1 modulplats TOP FRAME eluttagslist Basmodul för lång ram 16 A / W jordade eluttag, 2 modulplatser jordade eluttag, 3 modulplatser jordade eluttag, 4 modulplatser 4 Danska eluttag, 4 modulplatser jordade eluttag, 5 modulplatser jordade eluttag, 6 modulplatser jordade eluttag, 8 modulplatser Mått (L x B x H) mm USB-Laddare 5,2V - 2,15 Amp 444 x 52 x 44 3 jordade eluttag, dubbel USBladdare, 4 modulplatser Specialfästen för TOP FRAME insats Material Förpackning Höjd Material Förpackning SP-061 Höjd Material Förpackning Fästplatta m M5 Stål Säljs styckvis Universal-fäste 35 mm Stål Säljs parvis Universal-fäste 65 mm Stål Säljs parvis Samtliga TOP FRAME insatser kan monteras med dessa fästen. De kan då användas på samma sätt som UNIVERSAL i till exempel ett bord med befintliga lådor för uttag. < Fästplatta med M5-pinne. Här monterad mot en standard byggvinkel. < Universal fästvinkel finns i två höjder, 35 och 65 mm. Sid 5

6 CONI INTEGRERAD FUNKTIONALITET Coni finns i två varianter Enkel och Dubbel, båda i två längder. Den dubbla har motvända lock som öppnas ett från var sida på bordet. Eluttagslisterna är utbytbara med många modullösningar. Insatsen byts enkelt ut mot ny, från ovansidan, utan verktyg. Ett lågt infällningsdjup minimerar risken för problem under bordsskivan. Tack vare en borstlist i lockets framkant kan kablar vara inkopplade även med stängt lock. Ramen fästs i bordsskivan med ett beslag och är mycket enkel att montera och lossa. Eluttagslisten byts enkelt ut, genom ett tryck på snäpplåsningarna. Elanslutning sker med Wieland GST18 kontaktdon och en 0,1 m kabel. CONI inbyggnadsram kort Silvergrå RAL Antracitgrå Kromad Vit RAL Svart RAL9005 CONI inbyggnadsram kort, tillverkad i stål med integrerad borstlist och fäst-detaljer för montage i bordsskiva med tjocklek 21-30mm. Infällningsmått (L x B) 238 x 140 mm Yttermått (L x B) 248 x 151 mm Infällningsdjup: 58 mm Inbyggnadsram utan eluttagslist (eluttagslisten beställs separat) Rostfritt borstad CONI inbyggnadsram lång Silvergrå RAL9006 Antracitgrå Kromad Vit RAL9010 Svart RAL9005 Rostfritt borstad CONI inbyggnadsram lång, tillverkad i stål med integrerad borstlist och fäst-detaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B) 376 x 140 mm Yttermått (L x B) 387 x 151 mm Infällningsdjup: 58 mm Inbyggnadsram utan eluttagslist (eluttagslisten beställs separat). ConiDuo inbyggnadsram dubbel kort/lång Kort Lång Silvergrå RAL9006 Silvergrå RAL9006 ConiDuo Dubbel inbyggnadsram tillverkad i stål med integrerade borstlister och fästdetaljer för montage i bordsskiva med tjocklek 21-30mm. Inbyggnadsram utan eluttagslister (eluttagslister beställs separat). ConiDuo Kort modell: Infällningsmått (L x B) 487 x 143 mm Yttermått (L x B) 505 x 151 mm Infällningsdjup: 58 mm ConiDuo Lång modell: Infällningsmått (L x B) 764 x 143 mm Yttermått (L x B) 782 x 151 mm Infällningsdjup: 58 mm Sid 6

7 CONI eluttagslist Basmodul för kort ram 16 A / W jordade eluttag, 0 modulplatser jordade eluttag,1 modulplats jordat eluttag, 2modulpatser jordade eluttag, 3 modulplatser Mått (L x B x H) USB-Laddare 5,2V - 2,15 Amp USB-Laddare 5,2V - 2,15 Amp 217x52 x 44 1 jordat eluttag, dubbel USB-laddare 1 modulplats 2 jordade eluttag, dubbel USBladdare, 0 modulplatser CONI - eluttagslist Basmodul för lång ram 16 A / W jordade eluttag, 1 modulplats jordade eluttag, 2 modulplatser jordade eluttag, 2 modulplatser Eluttagen har separata matningar med varsin ingång jordade eluttag, 3 modulplatser 3 Danska eluttag, 3 modulplatser jordade eluttag, 4 modulplatser jordat eluttag, 5 modulplatser 1 Danskt eluttag, 5 modulplatser jordade eluttag, 6 modulplatser Mått (L x B x H) USB-Laddare 5,2V - 2,15 Amp 356 x 52 x 44 2 jordade eluttag, dubbel USBladdare, 3 modulplatser Specialfästen för CONI eluttagslist SP-0611 Svarlackerat 1 par Förhöjningssats Höjer 15 mm Samtliga CONI insatser kan monteras med detta fäste. De kan då användas fristående i t.ex. ett bord med färdiga lådor för uttag. Kan kompletteras med förhöjningssats som ger mer plats undertill för kablage. Specialbotten för CONI inbyggnadsram Kort modell Lång modell Till CONI inbyggnadsram finns en botten. Denna gör Coni-ramen tät nedåt. Botten hängs fast på Coniramen efter montage i bordet och fixeras med medföljande plastnitar. Material: svartlackerat stål Sid 7

8 DESK - RÄTT I TIDEN DESK är tillverkad i en anodiserad aluminiumprofil med gavlar i svart plast och klämfästen i metall. Uttagsmoduler för data och AV-mediainkopplingar väljs ur modulsortimentet. DESK är perfekt för enkel åtkomst av el och nätverk, tex för inkoppling eller laddning av en Laptop eller mobil på ett arbetsbord. DESK är vårt mest flexibla uttag det är enkelt att montera och lossa. Det passar därför utmärkt för att ordna en tillfällig konferensplats. Klämfästen finns för skivor i olika tjocklek. De beställs separat för alla Desk. Desk går även bra att skruva direkt mot underlaget. Nätanslutning med Wieland GST18 kontakt. Möjlighet finns att vidarekoppla elmatningen på enhetens baksida. Anslutning av kablage för data och media sker från baksidan. Elkablar beställs separat. DESK 3x el 16 A / W Mått (L x B x H) mm 225 x 70 x 90 3 Jordade eluttag Nätanslutning via Wieland GST18 ingång. Fäste beställs separat till DESK. DESK 4x el 16 A / W Mått (L x B x H) mm 268 x 70 x 90 4 Jordade eluttag Nätanslutning via Wieland GST18 ingång. Fäste beställs separat till DESK. DESK 3x el med strömbrytare 16 A / W Mått (L x B x H) mm 268 x 70 x 90 Strömbrytare 2-polig, grön med belysning. 3 Jordade eluttag Nätanslutning via Wieland GST18 ingång. Fäste beställs separat till DESK. Sid 8

9 DESK Basmodul 16 A / W eluttag 4 modulplatser Längd 410 mm 3 eluttag 3 modulplatser Längd 368 mm Samtliga DESK Basmodul har två eller tre eluttag dessutom 1 till 4 modulplatser. Moduler väljs ur modulsortimentet. Varianterna med USB laddare är till för att ladda tex en mobiltelefon eller en I- Pad (5,2 Volt - 2,15Amp) Basmodulerna är utrustade med Wieland Ingång/Vidarekoppling, Kablar beställs separat. Fäste beställs separat till DESK eluttag 2 modulplatser Längd 325 mm eluttag 1 modulplats Längd 280 mm eluttag USB-laddare 1 modulplats Längd 281 mm 2 eluttag USB-laddare 2 modulplatser Längd 324 mm Fästen till DESK Artikel - Nr. Förpackning par / påse Klämfäste för standard bordskivor, Upp till 50mm tjocklek Artikel - Nr. Förpackning par / påse Klämfäste för tjocka bordskivor, 51-80mm tjocklek Artikel - Nr. Förpackning par / påse Klämfäste Slimline, möjliggör tätare placering av bord mot vägg Artikel - Nr. Förpackning sats/ påse Skruvfäste för montering direkt på en bordsskiva (Spax 4x80) samt mässingsdistanser Sid 9

10 UNIVERSAL DEN SMARTA LÖSNINGEN Stomme i aluminium, med detaljer i svart plast. Universal ger en diskret och mycket kostnadseffektiv inkoppling passar perfekt för montering i kabelränna eller på undersida av bordeller bänkskiva. Sidofästen som möjliggör montering i olika vinklar och höjder. Det unika med Universal är det flexibla vinkel-fästet. Det är ställbart i såväl höjd som vinkel mot montageytan. Det ändras lätt utan verktyg. Standardfästet är 35 mm högt, som tillbehör finns ett fäste med 65 mm höjd. Specialutförande: Eluttagslist Universal är vår mest flexibla produkt. Nedan visas fyra exempel som normalt är lagervara. Utöver detta kan Universal specialtillverkas så att den passar för just ditt projekt. Samtliga el och data-moduler är valbara. Kablaget kan specificeras. Vanliga varianter är skärmat eller halogenfritt, separerad allmän och datakraft. Möjliga funktioner är också säkringar, överspänningsskydd, jordfelsbrytare mm. Det är nästan bara fantasin som sätter gränsen, om projektet är tillräckligt stort. UNIVERSAL eluttagslist 4x el 2x Moduler 16 A / W Mått (L x B x H) mm 375 x 52 x 44 4 jordade eluttag 2 modulplatser Elanslutning via 0,1 m kabel och Wieland GST18 propp. Fästvinklar med standardhöjd 35 mm ingår. UNIVERSAL eluttagslist 4x el 3x Moduler 16 A / W Mått (L x B x H) mm 417 x 52 x 44 4 jordade eluttag 3 modulplatser Elanslutning via 0,1 m kabel och Wieland GST18 propp. Fästvinklar med standardhöjd 35 mm ingår. UNIVERSAL - TWIN eluttagslist 2x el + 2x Moduler 16 A / W Mått (L x B x H) mm 168 x 106 x 44 2 jordade eluttag 2 modulplatser (tomma) Elanslutning via Wieland GST18 ingång. Fästvinklar med standardhöjd 35 mm ingår. UNIVERSAL - TWIN eluttagslist 10x el + 2x moduler 16 A / W D29 Mått (L x B x H) mm 360 x 106 x jordade eluttag 2 modulplatser (tomma) Elanslutning med en fast monterad 1,5 m elkabel och jordad stickpropp. Fästvinklar med standardhöjd 35 mm ingår. UNIVERSAL fästvinkelsats med extrahöjd - 65 mm SP-061 Material Förpackning Höjd Stål Säljs parvis 65 mm Fästvinklar med 65 mm höjd. För montage när extra distans behövs. Om en Universal skall monteras hängande under en Coni Cover är detta fäste mycket bra, det ger extra plats för stickproppar. Sid 10

11 TWIN FLEXIBEL & INNOVATIV TWIN är en perfekt och prisvärd inbyggnadsram när många eluttag och modulplatser behövs på en liten yta. Uttagen öppnar rygg mot rygg varför de blir lättåtkomliga från båda sidor av ett mötesbord. Alla uttagsenheter typ UNIVERSAL och CONI lång passar. Uttagen följer med upp när locket öppnas. Utförandet är pulverlackerat stål. Ramen fästs enkelt i bordsskivan med skruv och uttagen fästs i ramen med dubbelhäftande kardborretape. TWIN Inbyggnadsram dubbel TC-011 RAL9006 TWIN - Dubbellock för 2 st uttagsenheter. Passande uttagsenheter UNIVERSAL-singel, se sid 10 CONI-lång, se sid 7 Infällningsmått: 463 x 187 mm Yttermått: 488 x 200 mm Infällningsdjup: 58 mm Inbyggnadsram utan eluttagsenheter (uttagsenheter beställs separat). Montagedetaljer ingår. SLIDE TOP OF THE LINE SLIDE passar när kraven är som störst. Med ett tryck på en knapp öppnas eller stängs luckan som döljer uttagen helt automatiskt. SLIDE installeras i t.ex. ett konferensbord i samband med tillverkningen av bordsskivan. Luckan görs lämpligen av samma material som bordsskivan i övrigt. Uttagslister (2 st) väljs från TopFramesortimentet (korta varianter). SLIDE Uttagsenhet 16 A / W Obelyst Belyst SLIDE uttagsenhet med elektrisk luckdrivning. Uttagshållare som är avsedd för 2 st korta TopFrame insatser medföljer. Styrknapp i rostfritt borstat utförande medföljer. En variant har LED-belyst uttagsbrunn. Sid 11

12 CONI COVER ENKEL TILLGÄNGLIGHET CONI COVER är den perfekta lösningen om det finns en kabelränna under bordsskivan som du vill komma åt uppifrån. CONI COVER har exakt samma utseende ovanifrån som CONI, de går därför bra att använda sida vid sida i samma bord. Locket öppnar ca 90. CONI COVER är en perfekt lösning. Den kan t.ex. kombineras med en Universal upphängd i det långa specialfästet tillsammans med ett kabeldike i textil eller aluminium. Borstlisten möjliggör kabelpassage även med locket stängt CONI COVER är ett öppningsbart täcklock utan uttagsinsats, därför är den perfekt i kombination med t.ex. STEP eller UNIVERSAL och en kabelränna. CONI COVER inbyggnadsram kort Silvergrå RAL9006 Vit RAL9010 Svart RAL9005 CONI COVER inbyggnadsram kort Tillverkad i stål med integrerad borstlist. Fäst-detaljer för montage i bordsskiva med tjocklek av minst 16 mm. Infällningsmått (L x B) 229 x 136 mm Yttermått (L x B) 248 x 149 mm Infällningsdjup 24 mm CONI COVER inbyggnadsram lång Silvergrå RAL9006 Vit RAL9010 Svart RAL9005 CONI COVER inbyggnadsram lång Tillverkad i stål med integrerad borstlist. Fäst-detaljer för montage i bordsskiva med tjocklek av minst 16 mm. Infällningsmått (L x B) 368 x 136 mm Yttermått (L x B) 387 x 149 mm Infällningsdjup 24 mm Sid 12

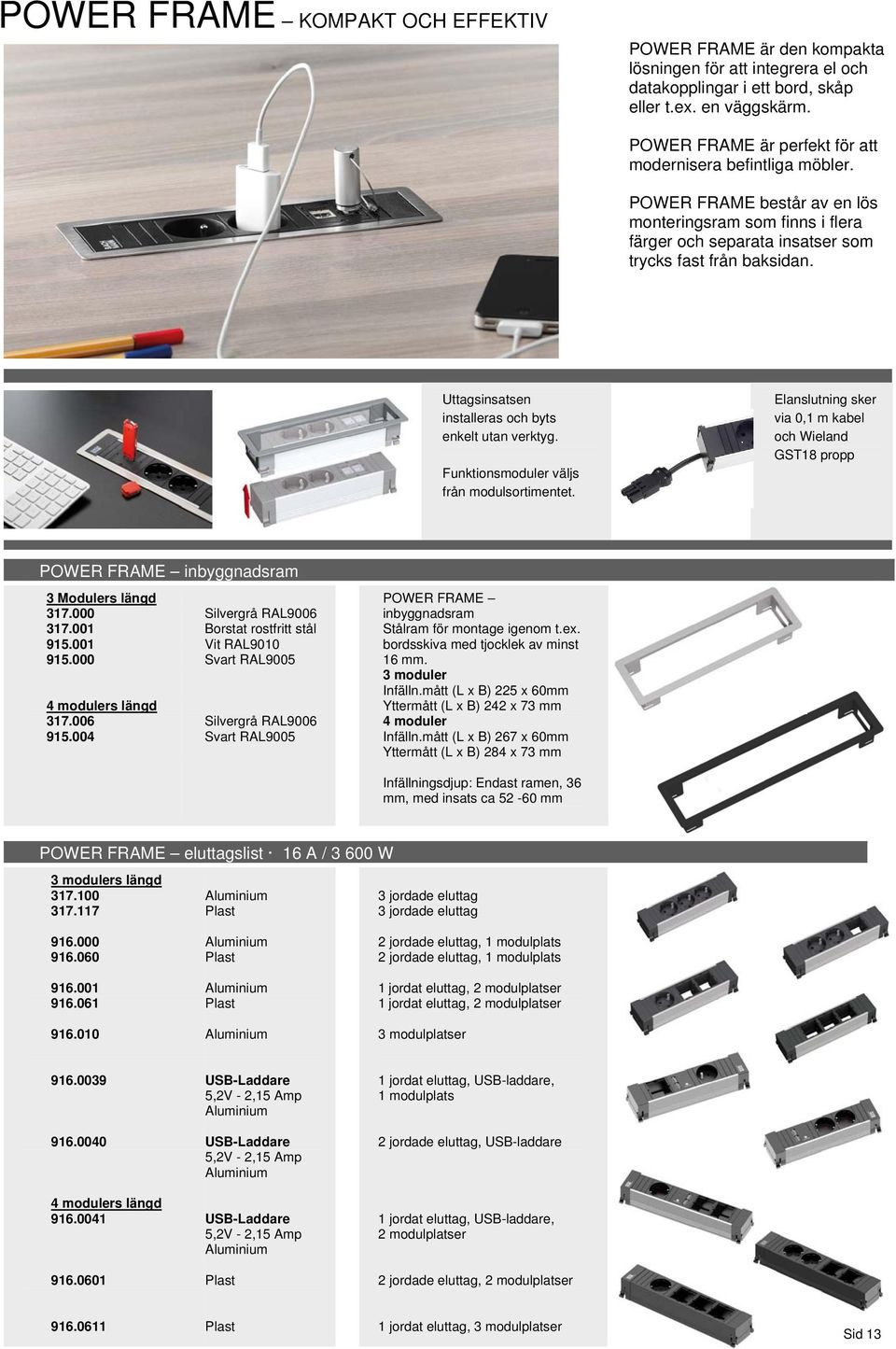

13 POWER FRAME KOMPAKT OCH EFFEKTIV POWER FRAME är den kompakta lösningen för att integrera el och datakopplingar i ett bord, skåp eller t.ex. en väggskärm. POWER FRAME är perfekt för att modernisera befintliga möbler. POWER FRAME består av en lös monteringsram som finns i flera färger och separata insatser som trycks fast från baksidan. Uttagsinsatsen installeras och byts enkelt utan verktyg. Funktionsmoduler väljs från modulsortimentet. Elanslutning sker via 0,1 m kabel och Wieland GST18 propp POWER FRAME inbyggnadsram 3 Modulers längd modulers längd Silvergrå RAL9006 Borstat rostfritt stål Vit RAL9010 Svart RAL9005 Silvergrå RAL9006 Svart RAL9005 POWER FRAME inbyggnadsram Stålram för montage igenom t.ex. bordsskiva med tjocklek av minst 16 mm. 3 moduler Infälln.mått (L x B) 225 x 60mm Yttermått (L x B) 242 x 73 mm 4 moduler Infälln.mått (L x B) 267 x 60mm Yttermått (L x B) 284 x 73 mm Infällningsdjup: Endast ramen, 36 mm, med insats ca mm POWER FRAME eluttagslist 16 A / W 3 modulers längd Aluminium Plast 3 jordade eluttag 3 jordade eluttag Aluminium Plast 2 jordade eluttag, 1 modulplats 2 jordade eluttag, 1 modulplats Aluminium Plast 1 jordat eluttag, 2 modulplatser 1 jordat eluttag, 2 modulplatser Aluminium 3 modulplatser USB-Laddare 5,2V - 2,15 Amp Aluminium 1 jordat eluttag, USB-laddare, 1 modulplats USB-Laddare 5,2V - 2,15 Amp Aluminium 2 jordade eluttag, USB-laddare 4 modulers längd USB-Laddare 5,2V - 2,15 Amp Aluminium 1 jordat eluttag, USB-laddare, 2 modulplatser Plast 2 jordade eluttag, 2 modulplatser Plast 1 jordat eluttag, 3 modulplatser Sid 13

14 STEP ALL-ROUND SYSTEM STEP är lösningen för att, till en låg kostnad, integrera eluttag i t.ex. möbler. Stor flexibilitet uppnås då elkablaget är separat och väljs från Wieland-systemet. STEP går att skarva ihop till längre uttagsenheter helt utan verktyg. STEP är även perfekt i kombination med CONI COVER och en kabelränna.. Det finns ett stort sortiment av STEP-uttag och fästdetaljer som inte får plats att visas i denna katalog. STEP är perfekt under en CONI COVER eller i en befintlig kabelkorg. STEP passar för varje möbel. Den kan monteras med skruv direkt mot underlaget. STEP finns i två utföranden BASE och ALU. BASE är tillverkad helt i plast och anpassad för en prispressad möbelmarknad. Som tillbehör finns monteringssatser med skruv och täcklock för att dölja skarven vid sammansatta STEP-uttag. Alla STEP är utrustad med Wieland GST18 Ingång/Utgång. STEP BASE Plast eluttagslist 16 A / W uttag uttag STEP ALU Aluminium eluttagslist 16 A / W jordade eluttag röda jordade eluttag jordade eluttag, 1 modulplats jordade eluttag, 2 modulplatser Jordfelsbrytare USB-Laddare 5,2V - 2,15 Amp 2 jordade eluttag, USB-laddare, 1 modulplats STEP Monteringstillbehör STEP Montagesats För fixering och ihopskarvning av flera STEP. Det finns fler monteringstillbehör, kolla med oss hur vi kan lösa ditt montage. Sid 14

15 DESK2 DESIGN OCH FUNKTIONALITET NYHET!. DESK2 är designad för att passa i en modern kontorsmiljö. DESK2 har alla fördelar som kännetecknar vår vanliga Desk. Den går dessutom att få i flera färger. Vitt och Rostfri (lack) är standardfärger. Fronten är alltid svart. DESK2 har dold kabelingång på baksidan. DESK2 har minimalt ett utstick över bordskanten på baksidan (ca 10mm). Kablaget på baksidan döljs under ett löstagbart lock. Fästvinklar för upp till 50 mm tjocka bordsskivor ingår. Elanslutning av DESK2 sker via en kort (0,2m) kabel på baksidan av enheten. Kabeln kopplas samman med en Wieland-kabel till önskad längd. DESK2 uttagsenhet 3x el 16 A / W 3 El Vit RAL Rostfritt 3 jordade eluttag Elanslutning via 0,2 meter kabel och Wieland GST18 propp. Fästvinklar ingår DESK2 uttagsenhet 2x el + Moduler 16 A / W 2 El + 1 Modulplats Vit RAL Rostfritt 2 El + 2 Modulplatser Vit RAL Rostfritt 2 El, USB-ladd, 1 Mod Vit RAL Rostfritt 2 El, USB-ladd, 2 Mod Vit RAL Rostfritt Längd 197 mm Längd 197 mm Längd 239 mm Längd 239 mm Längd 239 mm Längd 239 mm Längd 282 mm Längd 282 mm 2 jordade eluttag Elanslutning via 0,2 meter kabel och Wieland GST18 propp. Fästvinklar ingår USB-Laddare med två USB-uttag (5,2V 2,15Amp) USB-Laddare med två USB-uttag (5,2V 2,15Amp) DESK2 uttagsenhet 3x el + Moduler 16 A / W 3 El + 1 Modulplats Vit RAL Rostfritt 3 El + 2 Modulplatser Vit RAL Rostfritt Längd 239 mm Längd 239 mm Längd 282 mm Längd 282 mm 3 jordade eluttag Elanslutning via 0,2 meter kabel och Wieland GST18 propp. Fästvinklar ingår 3 El + 3 Modulplatser Vit RAL Rostfritt Längd 324 mm Längd 324 mm Sid 15

16 UTTAGSMODULER Samtliga uttagsmoduler passar för inbyggnad i alla Bachmann s uttagsenheter med tomma modulplatser. Modulerna är mycket lätta att montera. De är lika lätta att byta ut när nya funktioner behövs i framtiden. Modulerna monteras med två medföljande Torx T6 skruvar. Internationella eluttagssystem kan användas i hela SYSTEM / Facility-sortimentet vid större projekt. Sverige/Tyskl. Frankrike Schweiz England USA IEC 320 Danmark Italien Australien 230 V 230V 230V 230V 110V 230V 230V 230V 240V 10/16A 10/16A 10A 13A 15A 10A 10A 10/16A 10A Ej klar Moduler för installation i alla uttagsenheter med tomma modulplatser. Nätverk - Keystonefäste Nätverk Cat-6, FTP, RJ-45 Blindlock - Keystonefäste Blindlock Keystoneram Nätverk Cat-5e, FTP, RJ Telefon RJ-12 (Svart) USB - Keystonefäste USB för Keystoneram Modulram - Keystonefäste x Keystonefäste USB 2.0 samt USB 3.0 HDMI - Keystonefäste HDMI för Keystoneram Modulram - 2x Keystonefäste x Keystonefästen Stereo - Keystonefäste Stereo 3,5 mm för Keystoneram Modulram - Blindlock Blindlock tjocklek = 1,8mm Baksida m 0,1 m kabel m 3,5mm Tryckknapp Keystonefäste (Switchkontroll) Modulram Kabelgenomföring (Magic-Hole) SP-0652 Sid 16 Brytare, Momentant slutande. Knappfront Röd/Grön/Svart/Gul/Blå. För montage i Keystoneram. Med 0,4 m kabel ø 11 mm för tex Nätverkskabel

17 Modulram Kabelgenomföring (Magic-Hole) ø 20 mm för VGA-kabel Modulram Firewire FireWire Baksida direktanslutning Modulram 2x Kabelgenomföring (Magic-Hole) Modulram Audio 2x RCA SP st ø 10 mm för t.ex. Nätverkskabel x RCA/RCA SP-0651B 1 st ø 10 mm / 1 st ø 13 mm Baksida direktanslutning på båda SP-0651C 2 st ø 13 mm för t.ex. VGA-kabel Modulram VGA VGA 15-pol Baksida direktanslutning Modulram - XLR XLR 3-pol hona Baksida med 0,1 m kabel m XLR-hane Modulram VGA + Tryckknapp (Switchkontroll) SP-0653 VGA 15-pol + Knapp, momentant slutande, m 0,4 meter kabel Modulram Audio/Video x RCA Gul/Vit/Röd Baksida direktanslutning på alla Knappfront - Röd/Grön/Svart/Gul/Blå Modulram VGA + Stereo + Tryckknapp (Switchkontroll) Modulram Audio/Video SP-0654 VGA / Stereo + Knapp mom slutande Knapp - Röd/Grön/Svart/Gul/Blå 0,4 meter kabel VGA / Stereo - Baksida, direktanslutn / 0,2 meter x S-Video Baksida direktanslutning på alla Modulram VGA + Stereo + HDMI Modulram Audio/Video SP-0650 VGA 15-pol - Baksida m 0,1m kabel 3,5 mm Stereo - Baksida 0,1m kabel HDMI - Baksida, direktanslutning x S-Video - Baksida direktanslutning 1x RCA Gul - Baksida direktanslutning Modulram VGA+Stereo VGA 15-pol - Baksida direktanslutning Stereo 3,5mm - Baksida 0,1m kabel m 3,5mm Modulram Tangentbord +Mus x PS2 Baksida direktanslutning på båda Modulram VGA+Stereo VGA 15-pol - Baksida 0,1 m kabel Stereo 3,5mm - Baksida 0,1 m kabel m 3,5mm Modulram D-sub D-sub 9-pol Baksida direktanslutning Modulram VGA+Stereo+Tryckknapp (Switchkontroll) VGA 15-pol - Baksida direktanslutning Monteringsverktyg för Modulram Torx skruvmejsel T6 Modulram Audio/DVI Stereo 3,5mm - Baksida 0,1 m kabel 3,5mm Knapp momentant slutande - 0,3 m kabel SP-088 Torx T6 Bits DVI - Baksida med 0,1 m kabel Stereo 3,5 mm - Baksida 0,1 m kabel m RCA Modulram Display port Display port Baksida direktanslutning Ovan visas de vanligaste uttags-modulerna. Samtliga moduler levereras omonterade om inte annat överenskommits. Montering i uttagslisten ordnas mot en låg montage-kostnad per uttagslist. >> Montage se artikelnummer: 110. Sid 17

18 LIFT HIGH TECH POP-UP LIFT kännetecknas av kvalitet med en stomme i aluminium. Synliga delar i svart eller silverlack. LIFT ger en imponerande men ändå diskret och mycket kostnadseffektiv inkoppling i ett mötesbord. Med ett lätt tryck på toppen av den stängda enheten öppnas den automatiskt av en gasdämpad fjädermekanism. LIFT har plats för fyra uttagsmoduler inklusive eluttagen, en åt varje håll. LIFT öppnas genom ett lätt tryck på det stängda locket. En gasdämpad fjäder skjuter då upp enheten. För att stänga trycks enheten bara rakt ner till stängt läge. LIFT finns i flera olika standardkonfigurationer. Ytterdiameter 160 mm Inbyggnadsdjup endast 195 mm. Håltagning för montage sker enkelt med en 140 mm hålsåg. LIFT uttagsenhet 16 A / W Svart Silver 4 eluttag med 0,5 meter kabel och Wieland-propp Svart Silver 3 eluttag med 3 meter kabel och Schuko propp. 2 Cat-6 RJ45 med 3 meter kablar och RJ-45 pluggar Svart Silver 2 eluttag med 3 meter kabel och Schuko propp. 2 Cat-6 RJ45 med 3 meter kablar och RJ-45 pluggar 1 VGA med 3 meter kabel och VGA hona. 1 Audio 3,5 mm uttag m 3 m kabel o 3,5 mm plugg Svart Silver 2 eluttag med 3 meter kabel och Schuko propp. 2 Cat-6 RJ45 med 3 meter kablar och RJ-45 pluggar 2x USB A uttag med 3 meter kabel o USB A plugg Svart 1 eluttag med 3 meter kabel och Schuko propp. 2 Cat-6 RJ45 med 3 meter kablar och RJ-45 pluggar 1 VGA med 3 meter kabel och VGA hona. 1 Audio 3,5 mm uttag m 3 m kabel o 3,5 mm hona. 1 HDMI med 3 meter kabel och HDMI jack Svart 2 eluttag med 3 meter kabel och Schuko propp. 1 dubbel USB-laddare (5,2V - 2,15 Amp) 2 Cat-6 RJ45 med 3 meter kablar och RJ-45 pluggar LIFT Hålsåg Hålsåg för montage av LIFT Diameter 140 mm Sid 18

19 CablePort LÄTTINSTALLERAD & FUNKTIONELL CablePort är mycket funktionell och lättinstallerad, den passar direkt i ett standardhål med diameter 80mm. Ett eluttag är kombinerat med Nätverk, HDMI och USB i en mycket elegant och lättinstallerad enhet. Enheten fästs i ett ø80 mm hål i bordsskivan den är enkel att montera och lossa. Den synliga delen finns i två material borstat rostfritt eller naturanodiserad aluminium. Nätverket ansluts direkt på baksidan, HDMI och USB via 0,3 m kablar, alla är utrustade med hon-kontakt. Elanslutning sker med Wieland GST18 kontaktdon och en 0,3 m kabel. CablePort Uttagsenhet 16 A / W KM-101 KM-102 Naturanodiserad aluminium Rostfritt borstad Cable Port Uttagsenhet, tillverkad i metall med fästdetaljer för montage i bordsskiva med tjocklek 10-50mm. Infällningsmått (ø) 80 mm Yttermått (L x B) 90 x 90 mm Infällningsdjup: ca 85 mm TWIST PERFEKT ÖVERALLT TWIST är ett helt nytt sätt att bygga ett eluttag. Fronten består av en platta i metall som kan vridas och öppna eller stänga uttagen. NYHET! Kommer våren 2013 Enheten fästs i ett ø105 mm hål i bordskivan. Montaget är mycket enkelt, med integrerade fästdetaljer. Passar skivor från mm tjocklek. Den synliga metallfronten finns i två material borstat rostfritt eller matt förkromad. Uttaget bygger endast 40 mm djupt TWIST Uttagsenhet 16 A / W Borstad rostfritt 2 eluttag med 2 meter elkabel utan propp Mattförkromad 1 eluttag med 0,5 meter kabel och Wieland-propp. 2 Keystone ramar för installation av tex nätverk eller HDMI Sid 19

20 GOLVKANAL Golvkanalsystem i aluminium För förläggning av kablar på golv. Vårt egentillverkade golvkanalsystem omfattar allt som behövs för att på ett elegant och funktionellt sätt lägga kablar över öppna golvytor. Systemet omfattar raka delar, skarvar, vinklar samt olika fästen mot golvet. Golvkanalen består av en stränggjuten anodiserad aluminiumprofil. Profilen är mycket kraftig för att hålla för omild behandling på ett golv. Måtten är 146 mm bred och endast 17 mm hög. Den rymmer 6-10 kablar i tre separerade kanaler. På ovansidan är kanalen räfflad i fyra band för halkskydd och dekoration. Golvkanal - Rak Finns i två standardlängder. Önskar ni annan längd? Vi ordnar kapning, se art.nr: meter GK meter GK-200 Golvkanal - Vinkel Färdigbyggd vinkel fästs lätt ihop med Golvkanal Rak med hjälp av Rak-skarv (GK-001). Vinkel komplett 45º GK-V45 GK-V45 Vinkel komplett 90º GK-V90 GK-V90 Golvkanal - Skarv Rak-skarv användes för att enkelt med hjälp av en liten insexnyckel sammanfoga Golvkanal - Rak mot varandra eller mot Golvkanal - Vinkel. Användes i par. Rak-skarv (Sats om 2 st) GK-001 Golvkanal - Golvfäste Det finns två olika fästsystem för vår golvkanal. Endera dubbelhäftande tape eller skruv. Golvmaterialet och eventuellt förbud mot att skruva i golvet, är avgörande för valet av fästsystem. Dubbelhäftande tape läggs tvärs kanalen och håller även kablarna på plats vid montaget. Tape fäste (Förpackning om 2 st) GK-005 Sid 20 Skruvöglor skjuts in i profilens skarvkanaler, de blockerar ingen plats för kabel och gör listen enkel att lossa för eftermontage av kabel. Säljes i satser om 4 st för montage av 1 st Golvkanal - Rak Skruvfäste (Sats om 4 st inkl skruv) GK-006 GK-006

21 KABELHANTERING KABELMANAGEMENT Systemet för optimal kabel-förläggning inom kontor och genom kontorslandskap. Används i kombination med golvkanaler, vägg-kanaler, nedföringsstavar eller friliggande mellan bord och IT-utrustningar. Kabelslang Classic Flexibel kabeluppsamlare för såväl horisontal som vertikal förläggning av kablar. Kedjelänkarna trycks fast i varandra med 2 kulor som skapar en flexibel men kraftig kedja. Trekanalsystem med separat kanaler för svagström, data och 230V nätkablar. System Classic kan kopplas samman medsystem PRO. Mått 54 x 23 mm, längd 1 meter. Svart, RAL Silver Kabelslang PRO Flexibel kabeluppsamlare som är lämplig vid kabelförläggning på golvytor, den håller att gå på. Kedjelänkarna är tillverkade så att de trycks fast i varandra. Tvåkanal system med separata kanaler för data och elkablar. Kompatibelt med system Classic. Mått 90 x 24 mm, längd 1 meter. Svart, RAL Silver Ryggrad - Spinalis Spinalis är en kabelslang som är avsedd att föra upp kablage från golvet till ett arbetsbord. På golvet fixeras Spinalis av en tung metallfot som står på gummifötter. Spinalis finns i två längder. 76 cm avpassat för ett skrivbord med standardhöjd och 122 cm för höj- och sänkbara bord. 76 cm Svart, RAL cm Silver cm Silver L Golvkanal - Gummi Golvkanal i gummi kan vara ett mycket bra alternativ i vissa miljöer. Materialet är flexibelt och tyst om inte golvet är plant, det är lätt att kapa med en sax. För tillfälliga lösningar är det perfekt. Gummikanalen rymmer fem kablar i separata kanaler. Levereras på rulle om 3 meter. Måtten är, bredd 150 mm och höjd 15 mm. Snygga ändavslut medföljer. Färg ljusgrå. 3 meter GM-300 Sid 21

22 Kabel - Slang Budget - Enkel slitsad slang i två dimensioner och fyra olika färger. Kablar läggs mycket lätt in i slangen med hjälp av ett verktyg som arbetar efter blixtlåsprincipen. (Metervara) Ø25mm Ø20 mm Vit KS-25V KS-20V Grå KS-25G KS-20G Svart KS-25S KS-20S Silver KS-25AG KS-20AG Verktyg KS-250 KS-200 Wrap - tillverkad av en plast-textil-fiber. Säljes både i färdigkapade längder och som metervara. Metervaran måste kapas med värmekniv. Vi ordnar kapning i önskad längd, se art.nr 111. Finns i två varianter: Automatic som stänger sig själv då fibrerna är förböjda. Manual stängs och låser med ett kardborrelås. Svart Automatic 25 mm KS-2502S KS-2502V 50 mm KS-5002S KS-5002V Manual 25 mm KS-2503S KS-2503V 38 mm KS-5003S KS-5003V Vit Trunk - Sydd av kraftig textilväv. Den bildar två kanaler som låses med kardborrelås. Varje kanal rymmer ca ø20 mm. Tillverkas på beställning i konfektionerad längd. Passar utmärkt som ersättning för en nedföringsstav. Svart eller grå. 2x 20 mm Grå KS-TG 2x 20 mm Svart KS-TS Elastic - Tillverkad av stretch textil som gör den mycket flexibel och trevlig att jobba med. Stängs med kardborrelås. Finns i två storlekar ø25mm och ø30 mm. Metervara som enkelt klipps till rätt längd. 25 mm Svart KS-2501S 30 mm Svart KS-3001S Heavy - Tillverkas av en något styv plastväv. Stängs med kardborrelås. Bildar snygga installationer även om det är mycket kabel. Rymmer upp till ø60 mm 60 mm Grå KS-60G Sid 22

23 Kabel - genomföring För håltagning 80 mm i diameter (finns även i 60 mm) Täcklock med kabelgenomgång som täcks av en rak borst. SP-071 går bra att få lackerad i valfri färg. Plast; Silvergrå SP-071 Täcklock med en vridfunktion som öppnar/stänger kabelgenomgången. Plast; SP-072 Silvergrå / Vit / Svart Täcklock, mycket elegant av gedigen gjuten metall. Kabelgenomgång täcks av en flexibel borst. Metall; Borstat stål SP-070 Metall; Anodiserad aluminium SP-073 Kabel - hängare Kardborremodell - med skruvfäste. Buntar och hänger upp kabelhärvor med en diameter på upp till ca 40 mm. Förpackning 5 st, skruv medföljer SP-075 Bulkförpackning 100 st, skruv medföljer SP-0751 Hårdplastmodell - med skruvfäste. Upp till 25mm buntdiameter. Snäppfunktion - Otroligt smidig att arbeta med, det är även enkelt att eftermontera en kabel. Förpackning 5 st, skruv medföljer SP-076 Bulkförpackning 100 st, skruv medföljer SP-0761 Kabelhängare av en kreativ modell med ett antal lameller som klämmer fast kablarna, det är mycket enkelt att peta in eller dra loss en kabel vid byte av utrustning. Förpackning 2st, skruv medföljer SP-077 Bulkförpackning 25 st, skruv medföljer SP-0771 Sid 23

24 Kabel - dike Elegant och smidigt utförande i naturanodiserad aluminium. Lätt att fästa upp under bordet med bipackade montageskruvar. Perfekt för att lägga i grenuttag och överskottskabel. Är även lämplig att fungera som botten under en Coni. Längd 490 mm, bredd ca 170 mm, djup ca 100 mm Liten modell SP-080 Enkel och prisvärd trådkorg. Enkelt att bunta kabel och grenuttag. Skruv för montering medföljer. Tillverkad i silverlackerad metalltråd Längd ca 700 mm, bredd ca 145 mm, djup ca 100 mm Trådmodell SP-0815 Stor exklusiv modell med helt nedfällbara långsidor. Kabeldiket hängs upp i båda kortändarna. Utförande är mycket snyggt i pulverlackerat stål. Lätthanterad då alla skruv mm för montaget finns bipackat. Gott om plats för uttagsenheter och överskottskabel. Hanteringen blir mycket enkel då båda långsidorna är nedfällbara. Längd ca 810mm, bredd ca 170 mm, djup ca 120 mm Fällbar modell SP-083 Stor modell som fästs efter båda långsidorna. Elegant utförande i naturanodiserad aluminium. Förborrade fästhål för lång och kort Coni samt för två långa Coni i bredd. Även TopFrame och Universal uttagslister passar. Fästbeslag; Coni specialfäste eller Universal fästvinkel. Lätthanterad då alla skruv mutter mm för montaget finns bipackat. Gott om plats för uttagsenheter och överskottskabel. Längd ca 630 mm, bredd ca 250 mm, djup ca 150 mm Stor modell SP-082 Upphängningsbyglar som i vissa fall ersätter ett kabel-dike. Möjliggör enkel upphängning av alla uttagsvarianter ovanför ett textilkabeldike. Perfekt när Magic hole skall användas. Upphängningsbyglarna skruvas enkelt under bordsskivan vid sidan av till exempel en ConiCover. Används tillsammans med Coni specialfäste, Fästplatta TopFrame eller Universalfäste. Lätthanterad då alla skruv mm för montaget finns bipackat. Bredd ca 135 mm, djup ca 115 mm Säljs parvis SP-0613 Textilmodell; Passar t.ex. under en ConiCover lång tillsammans med en Universal i långa specialfästet (SP-061). Perfekt som uppsamlare av kablage under en uttagsenhet med Magic Hole. Kardborre öppning i ena gaveln. Skruvas eller hängs upp i krokar. Fästskenor, skruv, krokar mm för montaget finns bipackat. Längd ca 450 mm, bredd ca 200 mm, djup ca 350 mm Textilmodell SP-085 Sid 24

25 KABLAGE Wieland - Kablar/Kontakter Elkablage för alla uttagsenheter i Bachmann's sortiment utan fast kablage. Wieland system GST18i3 Kabeltyp: PVC - H05VV-F 3x1,5mm 2, Halogenfri - S05VV-F 3x1,5mm 2 En variant finns med en yttre jordningskabel för jordning av bordsstativ mm, med 0,3 m tråd med M6 ringkabelsko. PVC Halogenfri PVC m Jordning Anslutningskabel: Jordad stickpropp - Wieland GST18 Hona 1,5 meter ,0 meter ,0 meter ,0 meter ,0 meter ,0 meter Vidarekopplingskabel: Wieland GST 18 Hane Hona 0,3 meter ,0 meter ,0 meter ,0 meter Förgrening: Wieland GST 18 Hane - Hona 1x Ingång, 2x Utgång x Ingång, 3x Utgång x 3-fasingång, 6x 1-fas utgång Lösa kontakter: Wieland GST 18 Stickpropp / Hane Koppling / Hona Hane Hona Förgreningskabel Bachmann Smart-Line med högsta kvalitet. För enkel och smidig upphängning under bord eller i kabelränna med hälp av integrerade skruvöglor. Med demonteringsbara kablar och vinkelstickpropp. 3 uttag 3 meter Vit Svart meter Vit Svart uttag Utan kabel Vit K 1,5 meter Vit K 3 meter Vit K Svart K 5 meter Vit K Svart K Kabel - sats Passar att använda i Kabeldike eller separat. Innehåller 1 st jordat grenuttag (6 uttag) och 2 st datakablar Cat-5e. Kabelsatsen är färdigmonterad i en ljusgrå kabelslang som är 0,5 meter kortare än elkabeln. Elkabel 3 meter, datakablar 5 meter Elkabel 5 meter, datakablar 7 meter Vi bygger Kabelsatser i mängder av olika utföranden. Tag kontakt så offererar vi det som passar för ditt projekt. SP-093 SP-095 Jord - propp Jordningspropp med 1,5 m tråd och ringkabelsko. För utrustning som skall jordas till el-jord. Jord - propp finns i två varianter; Direktjordning alternativt jordning via ett seriemotstånd på 470 kohm för ESD avledning. Direkt-jord ESD-jord SP-031 SP-031ESD Sid 25

26 Lågspänningskablage - Kablar / Kontakter I samarbete med bland andra SweDeltaco har vi ett brett sortiment av prisbilliga kablage för nätverk AV-utrustning mm. Vi distribuerar hela SweDeltacos sortiment, tag kontakt med oss för prisuppgifter. Vi distribuerar även högkvalitetskablage från andra tillverkare. Bland annat nedföringskablage som passar direkt i Bachmanns Keystone-hålbild. Nätverkskabel: Cat-5e UTP Cat-5e FTP Cat-6 UTP Cat-6 FTP RJ-45 Hane-hane Oskärmat Skärmat Oskärmat Skärmat 0,5 meter SP TP SP STP SP-035-TP-60 SP-035-STP-60 1 meter SP TP SP STP SP-035-TP-61 SP-035-STP-61 2 meter SP TP SP STP SP-035-TP-62 SP-035-STP-62 3 meter SP TP SP STP SP-035-TP-63 SP-035-STP-63 5 meter SP TP SP STP SP-035-TP-65 SP-035-STP-65 7 meter SP TP SP STP SP-035-TP-67 SP-035-STP meter SP TP SP STP SP-035-TP-610 SP-035-STP-610 VGA+Stereo-kablage: VGA: HD-15 Hane-hane, dubbelskärmad, utan pin9 Endast VGA, ej ljud VGA+integrerat Ljud, Endast Ljud, ej VGA Ljud: 3,5 mm hane-hane 1 meter SP-0351-RGB-2G SP RGB-7A SP MM meter SP-0351-RGB-2 SP RGB-7B 3 meter SP-0351-RGB-2A SP RGB-7C SP MM meter SP-0351-RGB-2B SP RGB-7D SP MM meter SP-0351-RGB-2C SP RGB-7E SP MM-153 USB-kabel: USB 2.0 USB 3.0 A-A Hane-hane 0,5 meter SP-0353-USB2-6 SP-0353-USB meter SP-0353-USB2-7 SP-0353-USB meter SP-0353-USB2-8 SP-0353-USB meter SP-0353-USB2-9 SP-0353-USB meter SP-0353-USB2-10 HDMI-kabel: v1.4, 19 pin Hane-hane 0,5 meter SP-0357-HDMI meter SP-0357-HDMI meter SP-0357-HDMI meter SP-0357-HDMI meter SP-0357-HDMI-1050 DisplayPort-kablage DisplayPort / DisplayPort DisplayPort / HDMI Hane-hane 1 meter SP DP-1010 SP DP meter SP DP-1020 SP DP meter SP DP-1030 SP DP meter SP DP-1050 SP DP-3050 Sid 26

27 TILLBEHÖR 19 Euttagslist Uttagen är av absolut högsta klass. De är avsedda för datarack med 19 fäste men de passar även absolut perfekt att sätta upp under ett skrivbord. Uttagen kan monteras med uttagen nedåt eller åt sidan. Om de monteras med uttagen åt sidan riskerar man inte att tunga trafos faller ur av sin egen vikt. De är uppbyggda kring en skena i aluminium eller plast. 1 sats fästvinklar i metall medföljer till samtliga. Dessa uttag passar även perfekt i ett kabel-dike. 9 uttag Grå, Alu, med 2 meter kabel och propp uttag Svart, Alu, med 2 meter kabel och propp uttag Grå, Alu, utan kabel och propp uttag Grå/Vit, Plast, m Universal fäste med 2 m kabel och propp Bachmann är Europas största tillverkare av 19 -uttagslister. Sortimentet är enormt och här visar vi endast en liten del, kontakta oss för komplett katalog. Uttagsmodul-fäste för 19 rack (1 höjdenhet) Uttagsram för att integrera modulsystemet i ett 19 rack. Hela systemet med moduler och blindlock passar. Perfekt för att integrera inkoppling av AV-funktioner direkt i racket. Ramen är utförd helt i metall (specialskruv till modulerna medföljer) 19 fäste, plats för 10 moduler fäste, plats för 5 moduler Uttagsmodul-fäste för 80 mm hål i bord eller för väggdosa Uttagssystem för att integrera modulsystemet i en vanlig väggdosa. Systemet består av en bakplatta i metall som fästs på vanligt sätt på väggdosan. Efter det monteras en standardram från leverantören av fastighetens uttagslock (t.ex. ELKO), därefter en anpassningsram från Bachmann och till sist uttagsmodulen. Moduler väljs från modulsortimentet se sid Bakplatta i stål för montage på väggdosa eller över 80 mm hål i bord Anpassningsram 50 x 50 mm Anpassningsram 55 x 55 mm Sid 27

28 ARBETSPLATS-SYSTEM NOVUS - MORE SPACE SYSTEM Mer plats på mindre yta NOVUS More Space System omfattar ett brett sortiment av intelligenta och flexibla produkter. De går att kombinera ihop på en mängd olika sätt för att möta alla tänkbara önskemål. Frigör mer arbetsyta för en ergonomiskt riktig arbetsplats. Kundanpassat På begäran skräddarsyr vi även kundunika lösningar. Kvalitet NOVUS system är tillverkade i Tyskland med en fantastisk kvalitet. Tillverkningen är certifierad efter EN ISO 9001 och EN ISO NOVUS lämnar 5 års garanti. Här i System-katalogen presenterar vi endast ett litet urval av sortimentet. Business Board N Systematisk organisation. Den klassiska lösningen för förvaring och telefon. TSS Basic & Light Bildskärmsarm med arbetsplatsbelysning. N Business Combination Idealisk arbetsplats för dig med laptop/notebook. N Office Professional N Allroundpaket med belysning för arbetsplatsen med två bildskärmar. Office Plus N Den eleganta kombinationen av skärmupphängning, förvaring och optimerad arbetsplatsbelysning. Sid 28

29 Visio Professional N Högkvalitets system för professionell skrivbordsorganisation med Slat- Wall-Visio skärmvägg. Visio Comfort N Praktiskt och ergonomiskt system för skräddarsydd arbetsplatsorganisation med Slat-Wall-Visio skärmvägg. Business & Light N Allround system för skrivbordsorganisering med belysning och bildskärm Office Max N Det blir inte bättre än detta - Novus SlatWall som organisationsvägg för den moderna arbetsplatsen. TSS Wall Station N System för speciella applikationer - Novus Tetra Support System för väggmontage. DSS Basic N Attraktivt prissatt system - insteg till ergonomiskt riktig montering av en bildskärm på en arbetsplats. TSS Duo Dubbelskärm-lösning med Novus Tetra Support system. N TSS Trio Trippelskärms-lösning för högsta produktivitet. N Control Center N Koll på allt - Bildskärmsbrygga för upphängning av fyra bildskärmar från Novus Tetra Support System. Sid 29

30 NOVUS - Separata delar LiftTEC arm1 Gasfjädrad endelad bildskärmsarm som är justerbar för varierande vikter. Med standard Vesa 75/100 och Quick Release fäste. Klämma för bordskantsmontering, och fäste med skruv för montering direkt i skiva med kabelgenomföring medföljer. Räckvidd 365 mm. 3-8 kg N kg N LiftTEC arm2 Gasfjädrad tvådelad bildskärmsarm som är justerbar för varierande vikter. Med standard Vesa 75/100 och Quick Release fäste. Klämma för bordskantsmontering, och fäste med skruv för montering direkt i skiva med kabelgenomföring medföljer. Räckvidd 515 mm. 3-8 kg N kg N NOVUS TSS System Tetra Support System TSS - Column Grunddetalj för montering av väggar och bildskärmsarmar. Klämfäste för bordskant. Tjocklek mm. Höjd 445 mm Höjd 545 mm N N Fäste för montering i kabelgenomföringshål. Tjocklek 5-55 mm. Höjd 445 mm N Höjd 545 mm N Fäste avsett att montera i borrat hål i bordsskivan. Tjocklek 5-55 mm. Höjd 445 mm N Höjd 545 mm N TSS SlatWall - Visio Skärmvägg bestående av två st TSS Column och ett väggelement med upphängningsmöjlighet samt ett väggelement klätt med tyg. Fäste som kläms över bordskant. Som standard finns fyra längder och två färger, ljusgrått och antracitgrått. Längd 800 mm Ljusgrå/Antracit N /0805 Längd 1000 mm Ljusgrå/Antracit N /1005 Längd 1200 mm Ljusgrå/Antracit N /1205 Längd 1600 mm Ljusgrå/Antracit N /1605 TSS folding arm 2 N delad bildskärmsarm med standard Vesa 75/100 och Quick Release-fäste. För montage på TSS Column. Max 10 kg. Räckvidd 450 mm. TSS folding arm 3 N delad bildskärmsarm med standard Vesa 75/100 och Quick Release-fäste. För montage på TSS Column. Max 15 kg. Räckvidd 505 mm. Sid 30

31 Perfora Line Pencil cup N Pennställ i lackerad stålplåt för att hänga på SlatWall-element Perfora Line Document A4 N Brevkorg för A4 i lackerad stålplåt att hänga på SlatWall-element NOVUS Belysning, förvaring, mm OfficeLight PRO2 Optimal arbetsbelysning med 2-delad arm i aluminium. Fjäderbalanserad, utrustad med 18w TC-L kompaktlysrör. 2 meter elkabel. Klämfäste för bordskant mm. Kan kombineras med andra More Space produkter. Räckvidd 980 mm. Ljusgrå/Silver-Antracit N /0019 OfficeLight deluxe2 Flexibel arbetsbelysning med 2-delad arm i aluminium. Fjäderbalanserad, utrustad med 18w TC-L kompaktlysrör. 2 meter elkabel. Klämfäste för bordskant mm. Kan kombineras med andra More Space produkter. Räckvidd 1075 mm. Ljusgrå/Silver-Antracit N /0019 ScopeMaster Teleskoparm för telefon mm med kabelgenomföring. Längd mm. Höjd 222 mm. Klämfäste för bordskant mm. Kan kombineras med andra More Space produkter Ljusgrå/Silver N /0009 Extention platform. Förstorar plattformen till 258x258 mm eller 258x224 mm Ljusgrå/Antracit N /0905 TalkMaster Hållare för telefon. Tvådelad svängarm längd mm. Justerbar höjd. Klämfäste för bordskant. Ljusgrå/Antracit N.710./0002/0005 CopySwinger Svängbar transparent brevkorg med rubrikhållare. Kan kombineras med andra More Space produkter. Klämfäste för bordskant mm. 1 korg Höjd 215 mm Ljusgrå/Antracit N / korgar Höjd 310 mm Ljusgrå/Antracit N / korgar Höjd 405mm Ljusgrå/Antracit N / korgar Höjd 500 mm Ljusgrå/Antracit N / korgar Höjd 595 mm Ljusgrå/Antracit N /5005 CopySwinger Duo Svängbar transparent brevkorg med rubrikhållare. Kan kombineras med andra More Space produkter. Klämfäste för bordskant mm. 4 korgar Höjd 310 mm Ljusgrå/Antracit N / korgar Höjd 405mm Ljusgrå/Antracit N /6005 Sid 31
