2 Vårt säljteam i Kungsängen Innehållsförteckning Kjell Askerfalk Försäljning Mobil: kjell.askerfalk@p-andersson.se Peter Andersson Administration / VD / Säljare Mobil: Mail: info@p-andersson.se Charlotte Isberg Administration / Innesäljare Mobil: charlotte.isberg@p-andersson.se Karolina Hägg Försäljning Mobil karolina.hagg@p-andersson.se Presentation 2 Översikt 3 Top Frame 4-5 Conference 6-7 Coni 8-9 Desk Universal 12 Lift 13 Coni Cover 14 Power Frame 15 Step 16 Slide Wing 17 Uttags-Moduler Kabelmanagement 20 Golvkanal 21 Tillbehör, Kabelhantering Tillbehör, Wieland 24 Tillbehör, Energy Saving 26 Miljöbilder 27 Företaget P. Andersson AB är ett familjeföretag som grundades 1952 av Tage Andersson. Då startades tillverkning av stickproppar och förgreningsproppar. Denna del av rörelsen såldes senare och sedan 1985 ägs och drivs företaget av Peter Andersson. Bachmann GmbH är ett familjeföretag som drivs av Peter Bachmann. Även Bachmann startade tidigt med tillverkning av el-materiel och har idag ett mycket brett sortiment av kvalitetsprodukter. Bachmann har över 300 medarbetare och omsätter mer än 80 milj. Euro. Andersson & Bachmann är vårt marknadsbolag i Skandinavien, bolaget opereras av P. Andersson AB och är placerat i Stockholm/Kungsängen. Juridiskt är det en del av P. Andersson AB. Idé - Power Vår idé är att på ett elegant och kostnadseffektivt sätt ordna el, nätverk och AV-anslutningar till en arbetsplats eller ett konferensbord. Vi har satt samman ett program av högkvalitativa och flexibla uttagsenheter. De hämtar på ett funktionellt sätt upp anslutningarna ur golv, tak eller från fönsterkanal. Uttagen presenterar funktionerna för användaren på ett sätt som är diskret och flexibelt. Dessutom skapas förutsättningar för att minimera kabelhärvorna på arbetsplatsen. För att förenkla för installatören tillhandahåller vi alla tillbehör som behövs för en professionell installation. Marknad Sedan 2001 marknadsför vi egna och Bachmanntillverkade produkter som vänder sig till offentlig miljö. Vi fått flera stora prestigeuppdrag. Bla har vi haft förmånen att få förse Pfizer, Nordea, ICA, SL, HP, Axfood, ÅF, Svenska Kraftnät, Nokia m fl med uttagsenheter, via vårt återförsäljarnät. Showroom I Kungsängen finns vårt Show-room där Powersortimentet kan ses. Karta och vägbeskrivning hittar du enklast på vår hemsida >> kontakt. Vårt Show-room är till för våra återförsäljare och kunder. Alla är lika välkomna att besöka oss. (Ring oss gärna innan du kommer) Sid 2 Västra Rydsvägen 134, Kungsängen - Stockholm

3 Universal. sid 12 Bordsgenomföring. sid 22 Golvkanal. sid 21 Wing. sid 17 Coni. sid 8 Power-Frame. sid 15 P.A. Power - Mix ver: Lift. sid 13 Top Frame. sid 4 Coni Cover. sid 14 Conferencce.. sid 6 Desk sid 10 Slide.. sid 17 Kabel-sats.. sid 24 Moduler.. sid 18 Spinalis.. sid 20 Andersson & Bachmanns produkter är en grupp flexibla enheter för att ansluta el, datorer, ljud- och bildutrustning mm till arbetsplatsen eller konferensbordet. Vårt unika modulsystem ger dig möjlighet att anpassa uttagen/enheterna efter just dina behov. Din investering i uttag blir dessutom framtidssäkrad då det är mycket enkelt att efteråt uppgradera AVmodulerna till senaste teknik. Vi tillhandahåller även en mängd tillbehör för att genomföra professionella installationer och kabeldragningar. Sid 3

4 TOP FRAME PERFEKTION & ELEGANS TOP FRAME är vårt senaste tillskott. Den efterlängtade fördelen är att locket öppnar helt och möjliggör för användare på båda sidor av ett bord att nå uttagen. Locket öppnas med en lätt beröring och glider ljudlöst och dämpat ner vid sidan av uttagsbrunnen. TOP FRAME finns i två huvudtyper; för montage underifrån utan synlig ram eller för montage ovanifrån med en ram som ligger på bordet och som döljer håltagningen. Uttagslisten är utbytbar och finns i flera olika versioner. Det är samma som används i Conference. Kundspecifika uttagslister skapas utifrån modulsystemet. Vid montage underifrån syns bara det rörliga locket. Det ger ett mycket elegant utseende. Monterad ovanifrån Monterad underifrån Vid en lätt beröring av locket glider det ljudlöst ner och öppnar helt för åtkomst från båda sidor. Ramen för montage ovanifrån kan även fås i ett symetriskt utförande vid större antal Uttagslisten installeras /demonteras enkelt med snäpplås, samma som i Conference Nätanslutning sker med en Wieland GST18 kontakt. TOP FRAME inbyggnadsram kort Silvergrå RAL 9006 TOP FRAME inbyggnadsram kort. Pulverlackerat utförande med fästdetaljer för montage i bordsskiva med tjocklek ca mm. Infällningsmått (L x B): 330 x145 mm Yttermått (L x B): 340 x 162 mm Infällningsdjup: 110 mm. Endast inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) TOP FRAME inbyggnadsram lång Silvergrå RAL 9006 TOP FRAME inbyggnadsram lång. Pulverlackerat utförande med fästdetaljer för montage i bordsskiva med tjocklek ca mm. Infällningsmått (L x B): 512 x145 mm Yttermått (L x B): 523 x 162 mm Infällningsdjup: 110mm. Endast inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) TOP FRAME undermontering Lång modell Kort modell Anodiserad Silvergrå RAL Anodiserad TOP FRAME inbyggnadsram. Specialmodell avsedd att monteras underifrån genom bordsskivan, endast locket blir synligt ovanifrån vilket ger ett mycket smäckert intryck. Det finns två varianter; endera med lock i naturanodiserat aluminium eller lackerat i silvergrått. Locket kan även faneras för att göra enheten näst intill osynlig. Måttritningar för inbyggnad finns som CAD-fil. (Eluttagslist beställs separat) Silvergrå RAL9006 Sid 4

5 TOP FRAME / CONFERENCE eluttagslist Basmodul för kort ram 16 A / W Jordade eluttag, 1 modulplats jordade eluttag, 2 modulplatser jordat eluttag, 3 modulplatser jordade eluttag, 4 modulplatser Mått (L x B x H) mm 260 x 52 x 44 TOP FRAME / CONFERENCE eluttagslist Basmodul för lång ram 16 A / W jordade eluttag, 2 modulplatser jordade eluttag, 3 modulplatser jordade eluttag, 4 modulplatser jordade eluttag, 5 modulplatser jordade eluttag, 6 modulplatser jordade eluttag, 8 modulplatser Mått (L x B x H) mm 444 x 52 x 44 Specialfästen för TOP FRAME / CONFERENCE insats Fästplatta m M5 Material Förpackning Universal-vinkelsats Material Förpackning Stål Säljs styckvis Stål Säljs parvis Samtliga TOP FRAME / CONFERENCE insatser kan monteras med dessa två typer av fästen. De kan då användas på samma sätt som UNIVERSAL i till exempel ett bord med befintliga lådor för uttag. < Fästplatta med M5 pinne. Här monterat mot en standard byggvinkel. < Universal fästvinkelsats Sid 5

6 CONFERENCE KONFERENSENS STATE OF THE ART CONFERENCE är en otroligt gedigen konstruktion med ett pulverlackerat hus i aluminium. Den finns i två olika längder och tre olika standardfärger. Dubbellocket stänger på ett diskret sätt hela öppningen. Då kablar är tillkopplade lämnar locket en smal springa för kabelpassage. Utbytbar eluttagslist i flera olika versioner. Systemet har även mycket stor flexibilitet och kundspecifika uttagslister skapas utifrån modulsystemet. Samtliga Conference insatser går utmärkt att montera separat i t.ex. en befintlig kabelränna (specialfästen se nästa sida). Vid ett lätt tryck på det större locket öppnar det och ger lättillgänglig åtkomst till alla uttagen. CONFERENCE inbyggnadsram kort Månstensglitter Silvergrå RAL Kromeffekt Eluttagslisten tas enkelt ut genom ett tryck på snäpplåsningarna införs ett nytt stabilare låssystem. CONFERENCE inbyggnadsram kort. Pulverlackerat aluminiumhus med fästdetaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B): 271 x 171mm Yttermått (L x B): 286 x 183mm Infällningsdjup: 105mm. Endast inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) Nätanslutning sker med en Wieland GST18 kontakt. Wielanduttag finns för att vidarekoppla elmatningen under bordet. CONFERENCE inbyggnadsram lång Månstensglitter Silvergrå RAL Kromeffekt CONFERENCE inbyggnadsram lång Pulverlackerat aluminiumhus med fästdetaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B): 452 x 171mm Yttermått (L x B): 467 x 183mm Infällningsdjup: 110mm. Endast inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) CONFERENCE undermontering Lång modell Kort modell Silvergrå RAL Silvergrå RAL9006 CONFERENCE inbyggnadsram. Specialmodell avsedd att monteras underifrån genom bordsskivan, endast öppningslocken blir synliga ovanifrån. Locket kan även faneras för att göra enheten näst intill osynlig. Måttritningar för inbyggnad finns som CAD-fil. (Eluttagslist beställs separat) Sid 6

7 TOP FRAME / CONFERENCE eluttagslist Basmodul för kort ram 16 A / W Jordade eluttag, 1 modulplats jordade eluttag, 2 modulplatser jordat eluttag, 3 modulplatser jordade eluttag, 4 modulplatser Mått (L x B x H) mm 260 x 52 x 44 TOP FRAME / CONFERENCE eluttagslist Basmodul för lång ram 16 A / W jordade eluttag, 2 modulplatser jordade eluttag, 3 modulplatser jordade eluttag, 4 modulplatser jordade eluttag, 5 modulplatser jordade eluttag, 6 modulplatser jordade eluttag, 8 modulplatser Mått (L x B x H) mm 444 x 52 x 44 Specialfästen för TOP FRAME / CONFERENCE insats Fästplatta m M5 Material Förpackning Universal-vinkelsats Material Förpackning Stål Säljs styckvis Stål Säljs parvis Samtliga CONFERENCE insatser kan monteras med dessa två typer av fästen. De kan då användas på samma sätt som UNIVERSAL i t ex ett bord med befintliga lådor för uttag eller på annat lämpligt ställe. < Fästplatta med M5 pinne. Här monterat mot en standard byggvinkel. < Universal fästvinkelsats Sid 7

8 CONI INTEGRERAD FUNKTIONALITET Pulverlackerad, kromad eller rostfri (borstad) stålram med fällbart lock. Finns i två olika längder. Utbytbar eluttagslist med många olika modullösningar. Insatsen byts enkelt ut mot ny, från ovansidan, utan några verktyg. Ett lågt infällningsdjup minimerar risken för skador eller problem under bordskivan. Tack vare en borstlist i lockets framkant kan kablar vara inkopplade även då locket är stängt. Samtliga Coni insatser går utmärkt att montera separat med specialfästet i t.ex. en befintlig kabelränna. Coni öppen och stängd. Eluttagslisten byts enkelt ut, genom ett tryck på snäpplåsningarna. Elanslutning sker med Wieland GST18 kontaktdon och en 0,1 m kabel. CONI inbyggnadsram kort Silvergrå RAL Antracitgrå Kromad Vit RAL9016 CONI inbyggnadsram kort, stålhus med integrerad borstlist och fästdetaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B) 238 x 140 mm Yttermått (L x B) 248 x 151 mm Infällningsdjup: 58 mm Inbyggnadsram utan eluttagslist (eluttagslisten beställs separat) Svart RAL Rostfritt borstad CONI inbyggnadsram lång Silvergrå RAL Antracitgrå Kromad Vit RAL9016 CONI inbyggnadsram lång, stålhus med integrerad borstlist och fästdetaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B) 376 x 140 mm Yttermått (L x B) 387 x 151 mm Infällningsdjup: 58 mm Inbyggnadsram utan eluttagslist (eluttagslisten beställs separat) Svart RAL Rostfritt borstad Sid 8

9 CONI eluttagslist Basmodul för kort ram 16 A / W jordade eluttag, 0 modulplatser jordade eluttag,1 modulplats jordat eluttag, 2 modulplatser jordade eluttag, 3 modulplatser Mått (L x B x H) 217 x 52 x 44 CONI - eluttagslist Basmodul för lång ram 16 A / W jordade eluttag, 1 modulplats jordade eluttag, 2 modulplatser jordade eluttag, 2 modulplatser Eluttagen har separata matningar med varsin ingång jordade eluttag, 3 modulplatser jordade eluttag, 4 modulplatser jordat eluttag, 5 modulplatser Mått (L x B x H) x 52 x 44 0 jordade eluttag, 6 modulplatser Specialfästen för CONI eluttagslist Material Förpackning Svarlackerat stål 1 par Specialbotten för CONI inbyggnadsram Samtliga CONI insatser kan monteras med detta fäste. De kan då användas på samma sätt som UNIVERSAL i t.ex. ett bord med befintliga lådor för uttag. Kort modell Material Lång modell Material Svarlackerat stål Svarlackerat stål Till CONI inbyggnadsram finns en speciell botten. Denna gör Coniramen tät nedåt. Botten hängs fast på Coni-ramen efter montage i bordet och fixeras med medföljande plastnitar. Sid 9

10 DESK- RÄTT I TIDEN DESK är tillverkad i en anodiserad aluminiumprofil med gavlar i svart plast och klämfästen i metall. Uttagsmoduler för data och mediainkopplingar väljs ur modulsortimentet. Desk kan liksom alla enheter i Power sortimentet beställas med internationella uttag som ex. franska, schweiziska, engelska, danska, amerikanska, samt IEC 320. DESK är utmärkt även för att ordna t.ex. en tillfällig konferensplats. Klämfästen finns för skivor i olika tjocklek. De ingår i alla DESK utan modulplats och väljs som tillbehör för övriga. Desk går även bra att skruva direkt mot underlaget Nätanslutning med Wieland GST18 kontakt. Möjlighet finns att vidarekoppla elmatningen på enhetens baksida. Anslutning av kablage för data och media sker från baksidan. Elkablar beställs separat. Klämfäste ingår i vissa, beställs dock separat till DESK med modulplats (Basmodul).. DESK 3x el 16 A / W Eluttag Mått (L x B x H) mm st 225 x 70 x 90 3 Jordade eluttag Nätanslutning via Wieland GST18 ingång. Justerbart klämfäste för 50 mm bordsskiva ingår( ). DESK 4x el fast nätkabel 16 A / W Eluttag Mått (L x B x H) mm st 268 x 70 x 90 4 Jordade eluttag Fast monterad nätkabel längd 3,0 m H05VV-F 3G1,50 mm², svart, med jordad stickpropp. Justerbart klämfäste för 50 mm bordsskiva ingår( ). DESK 3x el med strömbrytare fast nätkabel 16 A / W Eluttag Mått (L x B x H) mm st 268 x 70 x 90 Strömbrytare 2-polig, grön med belysning. 3 Jordade eluttag Fast monterad nätkablel längd 3,0 m, H05VV-F 3G1,50 mm², svart med jordad stickpropp. Justerbart klämfäste för 50 mm bordsskiva ingår( ). Sid 10

11 DESK Basmodul 16 A / W eluttag 4 modulplatser Längd 410 mm Samtliga DESK Basmodul har tre eluttag dessutom 1 till 4 modulplatser. Moduler väljs ur modulsortimentet. Basmodulerna är utrustade med Wieland Ingång/Vidarekoppling, Kablar beställs separat. Fäste beställs separat till DESK Basmodul (det ingår inte i motsats till ovanstående) eluttag 3 modulplatser Längd 368 mm eluttag 2 modulplatser Längd 325 mm eluttag 1 modulplats Längd 280 mm Fästen till DESK Förpackning par / påse Klämfäste för standard bordskivor, Upp till 50mm tjocklek Ingår i alla kompletta DESK ovan (Ej Basmodulerna) Förpackning par / påse Klämfäste för tjocka bordskivor, 51-80mm tjocklek Förpackning par / påse Klämfäste Slimline, möjliggör tätare placering av bord mot vägg Förpackning sats/ påse Skruvfäste för montering direkt på en bordsskiva (Spax 4x80) samt mässingsdistanser Sid 11

12 UNIVERSAL DEN SMARTA LÖSNINGEN Stomme i aluminium, med detaljer i svart plast. Universal ger en diskret och mycket kostnadseffektiv inkoppling passar perfekt för montering i kabelränna eller på undersida av bord- eller bänkskiva. Sidofästen som möjliggör montering i olika vinklar och höjder. Det unika med Universal är det flexibla vinkel-fästet. Det är ställbart i såväl höjd som vinkel mot montageytan. Det ändras lätt utan verktyg. Specialutförande: Eluttagslist Universal är vår mest flexibla produkt nedan visas några exempel som normalt är lagervara. Utöver detta kan Universal specialtillverkas så att den passar för just ditt projekt. Samtliga el och data-moduler är valbara. Kablaget kan specificeras, vanliga varianter är skärmat eller halogenfritt. Separerad allmän och datakraft är också vanligt. Möjliga funktioner är också säkringar, överspänningsskydd, jordfelsbrytare mm. Det är nästan bara fantasin som sätter gränsen, om projektet är tillräckligt stort. UNIVERSAL eluttagslist 4x el 2x Moduler 16 A / W Antal eluttag Mått (L x B x H) mm alu / svart 4 st 375 x 52 x 44 4 jordade eluttag 2 modulplatser Elanslutning via 0,1 m kabel och Wieland GST18 propp. Fästvinklar ingår. UNIVERSAL eluttagslist 4x el 4x CAT-5 1x VGA+Stereo 16 A / W Antal eluttag Mått (L x B x H) mm alu / svart 4 st 417 x 52 x 44 4 jordade eluttag 3 modulplatser med: 4 Cat-5e RJ45 uttag/uttag 1 VGA 15-pol uttag/uttag 1 Audio 3,5 mm uttag/2 RCA (Utbytbara moduler) Elanslutning via 0,1 m kabel och Wieland GST18 propp. Fästvinklar ingår. UNIVERSAL - TWIN eluttagslist 2x el + 2x CAT5e RJ45 16 A / W Eluttag Mått (L x B x H) mm alu / svart 2 st 168 x 106 x 44 2 jordade eluttag 2 modulplatser med: 2 CAT5e RJ45 uttag/uttag (Utbytbara moduler) Elanslutning via Wieland GST18 ingång. Fästvinklar ingår. UNIVERSAL - TWIN eluttagslist 10x el + 4x Keystone fästramar för Cat-6 16 A / W Eluttag Mått (L x B x H) mm D29 alu / svart 10 st 360 x 106 x jordade eluttag 2 modulplatser med: 4 tomma ramar med plats för datauttag typ Keystone RJ45. (Utbytbara moduler) Elanslutning med en fast monterad 1,5 m elkabel och jordad stickpropp. Fästvinklar ingår. Sid 12

13 LIFT HIGH TECH POP-UP LIFT kännetecknas av kvalitet med en stomme i aluminium. Synliga delar i svart eller silverlack. LIFT ger en imponerande men ändå diskret och mycket kostnadseffektiv inkoppling i ett mötesbord. Med ett lätt tryck på toppen av den stängda enheten öppnas den automatiskt av en gasdämpad fjädermekanism. LIFT har plats för fyra uttagsmoduler, inklusive eluttagen, en åt varje håll. LIFT öppnas genom ett lätt tryck på det stängda locket. En gasdämpad fjäder skjuter då upp enheten. För att stänga trycks enheten bara rakt ner till stängt läge. LIFT finns i fyra olika standardkonfigurationer. Ytterdiameter 160 mm Inbyggnadsdjup endast 195 mm Håltagning för montage sker enkelt med en 140 mm hålsåg. LIFT uttagsenhet 4x el 16 A / W Svart Silver 4 jordade eluttag Elanslutning via 0,5 meter kabel och Wieland GST18 propp. LIFT uttagsenhet 3x el 2x CAT-6 16 A / W Svart Silver 3 jordade eluttag med 3 meter kabel och Schuko propp. 2 Cat-6 RJ45 uttag med 3 meter kabel och RJ-45 plugg. LIFT uttagsenhet 2x el + 2x CAT-6 RJ45 1x VGA+Stereo 16 A / W Svart Silver 2 jordade eluttag Elanslutning via 3 meter kabel och Schuko propp. 2 Cat-6 RJ45 uttag med 3 meter kabel och RJ-45 plugg 1 VGA med 3 meter kabel och VGA plugg. 1 Audio 3,5 mm uttag m 3 m kabel o 3,5 mm plugg. LIFT uttagsenhet 2x el + 2x CAT-6 RJ45 2x USB 16 A / W Svart Silver 2 jordade eluttag Elanslutning via 3 m kabel och Schuko propp. 2 Cat-6 RJ45 uttag med 3 meter kabel och RJ-45 plugg 2x USB A uttag med 3 meter kabel o USB A plugg. LIFT Hålsåg Hålsåg för montage av LIFT Diameter 140 mm Sid 13

14 CONI COVER ENKEL TILLGÄNGLIGHET CONI COVER är den perfekta lösningen om det finns en kabelränna under bordsskivan som du vill komma åt uppifrån. CONI COVER har exakt samma utseende ovanifrån som CONI, de går därför bra att använda sida vid sida i samma bord. Locket öppnar ca 90. CONI COVER finns i tre färger och två längder. Kombinera gärna med någon av våra kabelrännor och en STEP eller UNIVERSAL. Borstlisten möjliggör kabelpassage även med locket stängt CONI COVER är ett öppningsbart täcklock utan uttagsinsats, därför är den perfekt i kombination med t.ex. STEP eller UNIVERSAL och en kabelränna. CONI COVER inbyggnadsram kort Silvergrå RAL Vit RAL Svart RAL9017 CONI COVER inbyggnadsram kort Stålhus med integrerad borstlist och fäst-detaljer för montage i bordsskiva med tjocklek av minst 16 mm. Infällningsmått (L x B) 229 x 136 mm Yttermått (L x B) 248 x 149 mm Infällningsdjup 24 mm CONI COVER inbyggnadsram lång Silvergrå RAL Vit RAL Svart RAL9017 CONI COVER inbyggnadsram lång Stålhus med integrerad borstlist och fäst-detaljer för montage i bordsskiva med tjocklek av minst 16 mm. Infällningsmått (L x B) 368 x 136 mm Yttermått (L x B) 387 x 149 mm Infällningsdjup 24 mm Sid 14

15 POWER FRAME KOMPAKT OCH EFFEKTIV POWER FRAME är den kompakta lösningen för att integrera el och datakopplingar i ett bord, skåp eller t ex en väggskärm. POWER FRAME är perfekt för att modernisera befintliga möbler. POWER FRAME består av en lös monteringsram som finns i flera färger och separata insatser som trycks fast från baksidan. Elanslutning sker via en kort kabel och en Wieland GST18 propp. Uttagsinsatsen installeras och byts enkelt utan verktyg. POWER FRAME kan specialbyggas i andra längder till större projekt. Funktionsmoduler väljs från modulsortimentet. POWER FRAME inbyggnadsram Silvergrå RAL Borstat rostfritt stål Vit RAL9016 POWER FRAME inbyggnadsram Stålram för montage igenom t.ex. bordsskiva med tjocklek av minst 16 mm. Infällningsmått (L x B) 225 x 60mm Yttermått (L x B) 242 x 73 mm Infällningsdjup: Endast ramen, 36 mm, med insats ca mm Svart RAL9017 POWER FRAME eluttagslist 16 A / W jordade eluttag Elanslutning via 0,1 m kabel och Wieland GST18 propp jordade eluttag 1 modulplats Elanslutning via 0,1 m kabel och Wieland GST18 propp jordat eluttag 2 modulplatser Elanslutning via 0,1 m kabel och Wieland GST18 propp modulplatser Sid 15

16 STEP ALL-ROUND SYSTEM STEP är lösningen för att, till en låg kostnad, integrera eluttag i t.ex. möbler. Stor flexibilitet uppnås då elkablaget är separat och väljs från Wieland-systemet. STEP går att trycka ihop till längre uttagsenheter helt utan verktyg. STEP är även perfekt i kombination med CONI COVER och en kabelränna.. Det finns ett stort sortiment av STEP-uttag och fästdetaljer som inte får plats att visas i denna katalog (se Bachmann Complete Catalogue). STEP är perfekt under en CONI COVER eller i en befintlig kabelkorg. STEP passar för varje möbel. Den kan monteras med skruv direkt mot underlaget. STEP finns i två utföranden BASE och ALU. BASE är tillverkad helt i plast och anpassad för en prispressad möbelmarknad. Som tillbehör finns monteringssatser med skruv och täcklock för att dölja skarven vid sammansatta STEP-uttag. Varje STEP är utrustad med Wieland GST18 Ingång/Utgång. STEP BASE Plast eluttagslist 16 A / W uttag uttag STEP ALU Aluminium eluttagslist 16 A / W jordade eluttag 3 röda jordade eluttag jordade eluttag, 1 modulplats 2 jordade eluttag, 2 modulplatser Jordfelsbrytare STEP Monteringstillbehör STEP Montagesats För ihopskarvning av flera STEP STEP Montagesats För montering av STEP i en plåt, med uttagen i liv med ytan (flushmontering). Det finns fler monteringstillbehör, se Bachmann Complete Catalogue. Sid 16

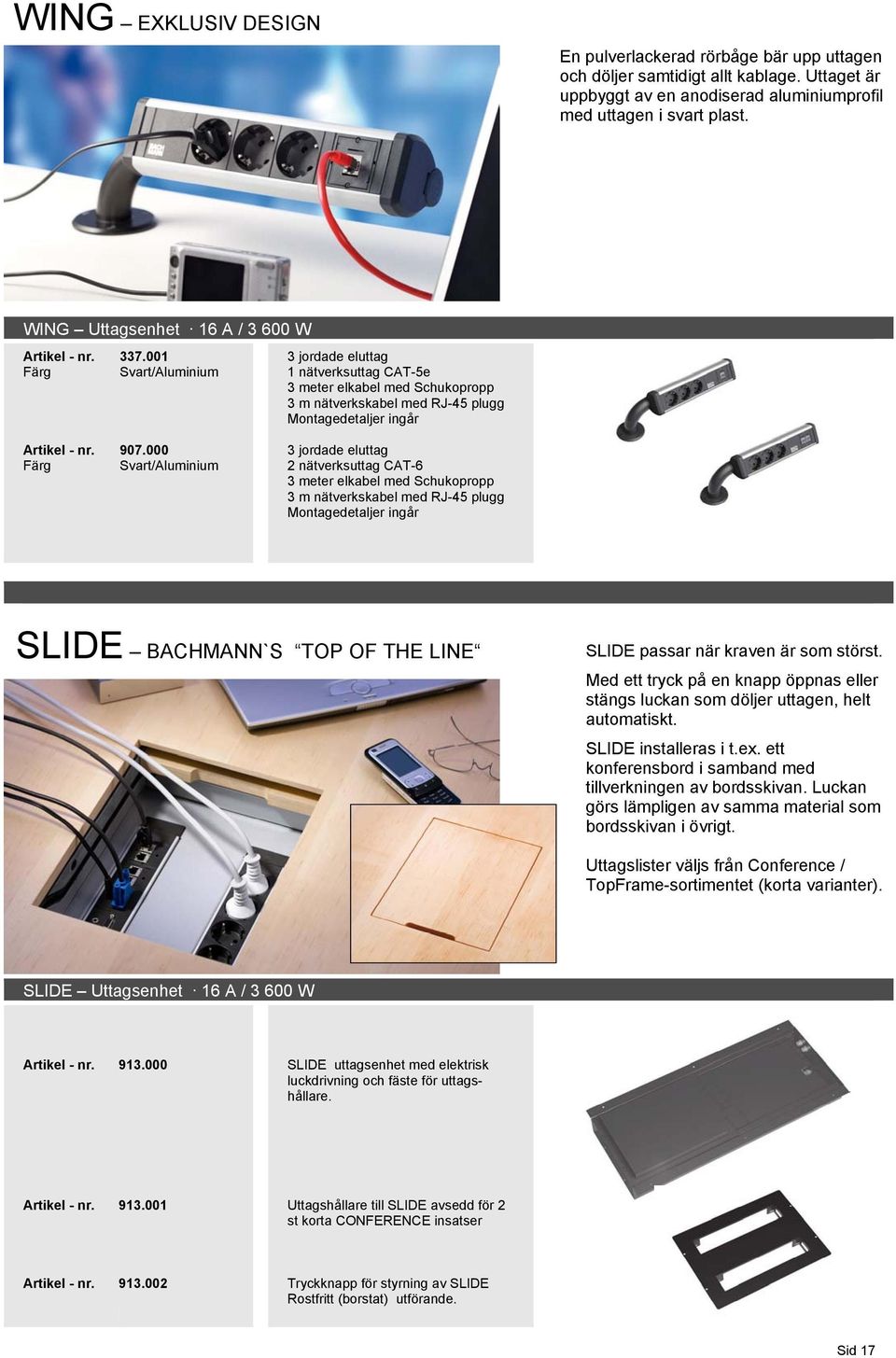

17 WING EXKLUSIV DESIGN En pulverlackerad rörbåge bär upp uttagen och döljer samtidigt allt kablage. Uttaget är uppbyggt av en anodiserad aluminiumprofil med uttagen i svart plast. WING Uttagsenhet 16 A / W Svart/Aluminium 3 jordade eluttag 1 nätverksuttag CAT-5e 3 meter elkabel med Schukopropp 3 m nätverkskabel med RJ-45 plugg Montagedetaljer ingår Svart/Aluminium 3 jordade eluttag 2 nätverksuttag CAT-6 3 meter elkabel med Schukopropp 3 m nätverkskabel med RJ-45 plugg Montagedetaljer ingår SLIDE BACHMANN`S TOP OF THE LINE SLIDE passar när kraven är som störst. Med ett tryck på en knapp öppnas eller stängs luckan som döljer uttagen, helt automatiskt. SLIDE installeras i t.ex. ett konferensbord i samband med tillverkningen av bordsskivan. Luckan görs lämpligen av samma material som bordsskivan i övrigt. Uttagslister väljs från Conference / TopFrame-sortimentet (korta varianter). SLIDE Uttagsenhet 16 A / W SLIDE uttagsenhet med elektrisk luckdrivning och fäste för uttagshållare Uttagshållare till SLIDE avsedd för 2 st korta CONFERENCE insatser Tryckknapp för styrning av SLIDE Rostfritt (borstat) utförande. Sid 17

18 UTTAGSMODULER Samtliga uttagsmoduler passar för inbyggnad i alla Bachmann s uttagsenheter med tomma modulplatser. Modulerna är mycket lätta att montera. De är lika lätta att byta ut när nya funktioner behövs i framtiden. Flexibla moduler som enkelt installeras eller byts ut vid behov. Samtliga moduler i modulsystemet skruvas fast med två medföljande torx- T6 skruvar. Fasta nätverkskablage går att montera i Keystone-ramarna nedan. Internationella eluttagssystem kan användas i hela POWER/Facility-sortimentet vid större projekt. Sverige/Tyskl. Frankrike Schweiz England USA IEC 320 Danmark Italien Australien 230 V 230V 230V 230V 110V 230V 230V 230V 240V 10/16A 10/16A 10A 13A 15A 10A 10A 10/16A 10A Ej klar Moduler för installation i alla uttagsenheter med tomma modulplatser. Nätverk - Keystonefäste Nätverk Cat-6, FTP, RJ Nätverk Cat-5e, FTP, RJ-45 Modulram - Keystonefäste x Keystonefästen x Keystonefäste Telefon RJ-12 (Svart) USB - Keystonefäste USB för Keystoneram Täck och märklock för Modulram Täcklock för dubbelram ovan Självstängande lock. Yta för märkning Blindlock - Keystonefäste Blindlock Keystoneram Modulram - Blindlock Blindlock tjocklek = 1,8mm Sid 18

19 Modulram Kabelgenomföring (Magic-Hole) ø 11 mm Nätverkskabel ø 20 mm VGA-kabel Modulram Audio/Video x S-Video 1x RCA Gul Modulram VGA+Stereo VGA 15-pol 3,5mm/0,1 m kabel m RCA Modulram Audio/DVI DVI - baksida med 0,1 m kabel Stereo 3,5 mm/0,1 m m RCA Modulram VGA+Stereo+Tryckknapp (Switchkontroll) VGA 15-pol Modulram HDMI HDMI Stereo 3,5 mm/0,1 m m RCA Knapp momentant slutande Modulram VGA VGA 15-pol Modulram Tangentbord +Mus x PS2 Modulram Stereo Stereo 3,5 mm/2x RCA Nätverkskablage CAT-6 för Modulram med Keystonefäste meter CAT-6 FTP meter CAT-6 FTP Modulram Audio 2x RCA x RCA/RCA Monteringsverktyg för Modulram Torx skruvmejsel T6 Modulram - XLR XLR 3-pol hona SP-088 Torx T6 Bits Baksida med 0,1 m kabel Modulram USB A-A Dubbel x USB A-A Ovan visas ett urval av de mest frekventa tillgängliga uttagsmodulerna. Fler modultyper finns tillgängliga i Bachmann s Modulkatalog. Modulram USB A-A Singel x USB A-A Modulram Audio/Video x RCA Gul/Vit/Röd Modulram Audio/Video x S-Video 2x RCA Vit/Röd Nytt för i år är att de flesta moduler även finns med skruvfäste för kabeln på baksidan. Perfekt om en kabel måste dras genom t.ex. ett installationsrör som inte rymmer kontakten. Samtliga moduler levereras omonterade om inte annat överenskommits. Montering i uttagslisten ordnas mot en låg montagekostnad per uttagslist, se artikelnummer: 110. Sid 19

20 KABELMANAGEMENT - DEN PERFEKTA INSTALLATIONSLÖSNINGEN KABELMANAGEMENT - Systemet för optimal kabelförläggning inom kontor och genom kontorslandskap. Användes i kombination med golvkanaler, vägg-kanaler, nedföringsstavar eller friliggande mellan bord och IT-utrustningar. KABELSCHLANGE Classic Material: Polypropylene Mått (B x H) mm Längd Mått (B x H) mm Längd svart RAL x 23 mm 1m silver 54 x 23 mm 1m Flexibel kabeluppsamlare för såväl horisontal som vertikal förläggning av kablar. Kedjelänkarna trycks fast i varandra med 2 kulor som som är kraftiga nog att skapa en stabil kedja. Trekanalsystem med separat kanaler för svagström, data och 230V nätkablar. System Classic kan kopplas samman medsystem PRO. KABELSCHLANGE PRO för golvförläggning Material: Polypropylene Mått (B x H) mm Längd Mått (B x H) mm Längd Svart RAL x 24 mm 1m Silver 90 x 24 mm 1m Flexibel kabeluppsamlare för kabelförläggning på golvytor. Materialet är plast som håller att gå på. Kedjelänkarna är tillverkade så att de trycks fast i varandra. Tvåkanal system med separata kanaler för data och elkablar. Kompatibelt med system Classic. SPINALIS - Ryggrad för kabelförläggning från golv till bord Material: Polypropylene Längd Längd Längd cm Svart RAL cm Silver L 122 cm Silver Spinalis är en kabelslang som elegant för upp kablage från golvet till ett arbetsbord. Spinalis finns i två längder. 76 cm avpassat för ett skrivbord med standardhöjd och 122 cm för höj och sänkbara bord. På golvet fixeras Spinalis av en tung metallfot som står på gummifötter. Sid 20

21 GOLVKANAL Golvkanalsystem i aluminium För förläggning av kablar på golv. Vårt egentillverkade golvkanalsystem omfattar allt som behövs för att på ett elegant och funktionellt sätt lägga kablar över öppna golvytor. Systemet omfattar raka delar, skarvar, vinklar samt olika fästen mot golvet. Golvkanalen består av en stränggjuten anodiserad aluminiumprofil. Profilen är mycket kraftig för att hålla för omild behandling på ett golv. Måtten är 146 mm bred och endast 17 mm hög. Den rymmer 6-10 kablar i tre separerade kanaler. På ovansidan är kanalen räfflad i fyra band för halkskydd och dekoration. Golvkanal - Rak Finns i två standardlängder. Andra längder offereras. 1 meter GK meter GK-200 Golvkanal - Vinkel Färdigbyggd vinkel fästs lätt ihop med Golvkanal Rak med hjälp av Rak-skarv (GK-001). Vinkel komplett 45º GK-V45 Vinkel komplett 90º GK-V90 GK-V45 GK-V90 Golvkanal - Skarv Rak-skarv användes för att enkelt med hjälp av en liten insexnyckel sammanfoga Golvkanal - Rak mot varandra eller mot Golvkanal - Vinkel. Användes i par. Rak-skarv (Sats om 2 st) GK-001 Golvkanal - Golvfäste Det finns två olika fästsystem för vår golvkanal. Endera dubbelhäftande tape eller skruv. Golvmaterialet och eventuellt förbud mot att skruva i golvet, är avgörande för valet av fästsystem. Dubbelhäftande tape läggs tvärs kanalen och håller även kablarna på plats vid montaget. Tape fäste (Förpackning om 2 st) GK-005 Skruvöglor skjuts in i profilens skarvkanaler, de blockerar ingen plats för kabel och gör listen enkel att lossa för eftermontage av kabel. Säljes i satser om 4 st för montage av 1 st Golvkanal - Rak Skruvfäste (Sats om 4 st inkl skruv) GK-006 GK-006 Sid 21

22 TILLBEHÖR Kabel - genomföring För håltagning 80 mm i diameter (finns även i 60 mm) Täcklock med kabelgenomgång som täcks av en rak borst. Plast; Silvergrå Täcklock med en vridfunktion som öppnar/stänger kabelgenomgången. Plast; Silvergrå Plast; Svart Plast; Vit SP-071 SP-072 SP-072S SP-072V Täcklock, mycket elegant av gedigen gjuten metall. Kabelgenomgång täcks av en flexibel borst. Metall; Borstat stål SP-070 Metall; Anodiserad aluminium SP-073 Kabel - dike Elegant och smidigt utförande i naturanodiserad aluminium. Lätt att fästa upp under bordet med bipackade montageskruvar. Perfekt för att lägga i grenuttag och överskottskabel. Är även lämplig att fungera som botten i en Coni. Bredd ca 170 mm, djup ca 100 mm Liten modell / Längd 490 mm SP-080 Liten modell / Längd 980 mm SP-081 Stor modell som fästs efter båda långsidorna. Elegant utförande i naturanodiserad aluminium. Förborrade fästhål för lång och kort Coni samt för alla Conference och Universal uttagslister, med fästbeslag. Lätthanterad då alla skruv mutter mm för montaget finns bipackat. Gott om plats för uttagsenheter och överskottskabel. Bredd ca 250 mm, djup ca 150 mm Stor modell / Längd 630 mm SP-082 Kabel - hängare med skruvfäste Kardborremodell - Buntar och hänger upp kabelhärvor med en diameter på upp till ca 40 mm. Förpackning 5 st, skruv medföljer SP-075 Bulkförpackning 100 st, skruv medföljer SP-0751 Hårdplastmodell - Upp till 25mm buntdiameter. Snäppfunktion - Otroligt smidig att arbeta med, det är även enkelt att eftermontera en kabel Förpackning 5 st, skruv medföljer Bulkförpackning 100 st, skruv medföljer SP-076 SP-0761 Sid 22

23 TILLBEHÖR Kabel - Slang Kabelslang - Enkel slitsad slang i två dimensioner och fyra olika färger. Kablar läggs mycket lätt in i slangen med hjälp av ett verktyg som arbetar efter blixtlåsprincipen. (Metervara) Ø25mm Ø20 mm Vit KS-25V KS-20V Grå KS-25G KS-20G Svart KS-25S KS-20S Silver KS-25AG KS-20AG Verktyg KS-250 KS-200 Wrap - tillverkad av en plast-textil-fiber. Säljes både i färdiga längder och som metervara. Metervaran måste kapas med värmekniv. Vi ordnar kapning i önskad längd, se art.nr 111. Finns i två varianter Automatic som stänger sig själv då fibrerna är förböjda. Manual stängs och låser med ett kardborrelås. Manual Automatic 25 mm 1 meter Svart meter Svart meter Svart Metervara Svart KS-2503S KS-2502S Metervara Vit KS-2503V KS-2502V 50 mm 1 meter Svart meter Svart meter Svart Metervara Svart KS-5003S KS-5002S Metervara Vit KS-5003V KS-5002V Trunk - Sydd av kraftig textilväv. Den bildar två kanaler som låses med kardborrelås. Varje kanal rymmer ca ø20 mm. Tillverkas på beställning i konfektionerad längd. Passar utmärkt som ersättning för en nedföringsstav. Svart eller grå. 2x 20 mm Grå KS-TG 2x 20 mm Svart KS-TS Elastic - Tillverkad av stretch textil. Som gör den mycket flexibel och trevlig att jobba med. Rymmer ca ø25 mm Metervara som enkelt klipps till rätt längd. 25 mm Svart KS-2501S Heavy - Tillverkas av en något styv plastväv. Låses med kardborrelås. Bildar snygga installationer även om det är mycket kabel. Rymmer upp till ø60 mm 60 mm Grå KS-60G Sid 23

24 TILLBEHÖR Wieland - Kablar/Kontakter Elkablage för alla uttagsenheter i Bachmann's sortiment utan fast kablage. Wieland system GST18i3 Kabeltyp: PVC - H05VV-F 3x1,5mm 2, Halogenfri - S05VV-F 3x1,5mm 2 En variant finns med en yttre jordningskabel för jordning av bordsstativ mm, med 0,3 m tråd med M6 ringkabelsko. PVC Halogenfri PVC m Jordning Anslutningskabel: Jordad stickpropp - Wieland GST18 Hona 1,5 meter ,0 meter ,0 meter ,0 meter ,0 meter ,0 meter Vidarekopplingskabel: Wieland GST 18 Hane Hona 0,3 meter ,0 meter ,0 meter ,0 meter Förgrening: Wieland GST 18 Hane - Hona 1x Ingång, 2x Utgång x Ingång, 3x Utgång x 3-fasingång, 6x 1-fas utgång Lösa kontakter: Wieland GST 18 Stickpropp / Hane Koppling / Hona Hane Hona Förgreningskabel Bachmann Smart-Line med högsta kvalitet. För enkel och smidig upphängning under bord eller i kabelränna med hälp av integrerade skruvöglor. Med demonteringsbara kablar och vinkelstickpropp. 3 uttag 3 meter Vit Svart meter Vit Svart uttag 3 meter Vit K Svart K 5 meter Vit K Svart K Kabel - sats Passar att använda i Kabel - dike eller separat. Innehåller 1 st jordat grenuttag (6 uttag) och 2 st datakablar Cat-5e. Kabelsatsen är färdigmonterad i en 2,5 meter lång ljusgrå kabelslang. Elkabel 3 meter, datakablar 5 meter Elkabel 5 meter, datakablar 7 meter Vi bygger Kabelsatser i mängder av olika utföranden. Tag kontakt så offererar vi det som passar för ditt projekt. SP-093 SP-095 Jord - propp Jordningspropp med 1,5 m tråd och ringkabelsko. För utrustning som skall jordas till el-jord. Jord - propp finns i två varianter; Direktjordning alternativt jordning via ett seriemotstånd på 470 kohm för ESD avledning. Direkt-jord SP-031 ESD-jord SP-031ESD Sid 24

25 TILLBEHÖR 19 Euttagslist (1 höjdenhet) Eluttagslister för datarack med 19 fäste. Uttagen är av absolut högsta klass. De är uppbyggda kring en skena i anodiserad aluminium. 19 -grenuttag fungerar även perfekt t.ex. under ett arbetsbord. 1 sats fästvinklar i metall medföljer till samtliga. Dessa uttag passar även perfekt i ett kabel-dike. 9 uttag Grå, med 2 meter kabel och propp uttag Svart, med 2 meter kabel och propp uttag Grå, utan kabel och propp uttag Amperemätare och energimätare med 2 m kabel och propp Bachmann är Europas största tillverkare av 19 -uttagslister. Sortimentet är enormt och här visar vi endast en liten del, kontakta oss för komplett katalog. Uttagsmodul-fäste för 19 rack (1 höjdenhet) Uttagsram för att integrera modulsystemet i ett 19 rack. Hela systemet med moduler och blindlock passar. Perfekt för att integrera inkoppling av AV-funktioner direkt i racket. Ramen är utförd helt i metall (specialskruv till modulerna medföljer) 19 fäste, plats för 10 moduler fäste, plats för 5 moduler Uttagsmodul-fäste för väggdosa Uttagssystem för att integrera modulsystemet i en vanlig väggdosa. Systemet består av en bakplatta i metall som fästs på vanligt sätt på väggdosan. Efter det monteras en standardram från leverantören av fastighetens uttagslock (t.ex. ELKO), därefter en anpassningsram från Bachmann och till sist uttagsmodulen. Moduler väljs från modulsortimentet se sid Bakplatta i stål för montage på väggdosa Anpassningsram 50 x 50 mm Anpassningsram 55 x 55 mm Sid 25

26 ENERGY SAVING - FÖR MILJÖNS SKULL Bachmann ENERGY SAVING är ett komplett system för att spara energi vid en kontorsarbetsplats. Alla elförbrukare på arbetsplatsen stängs av helt - 30 sekunder efter att utrustningen som anslutits till huvudeluttaget stängts av eller gått ner i sparläge (t.ex. en PC). Även huvud-eluttaget blir strömlöst i energisparläge. Kraften återställs genom att trycka på Reset / Start - knappen. Alla Bachmann produkter med modulplats går att använda, (t. ex. DESK, CONI, Power Frame etc) med modul installerad. Typiskt exempel på konfigurering av en arbetsplats. Huvud-eluttag Styrd-elutgång Sammankoppling av Styrenhet och Startknapp Anslut kabel till ingången på Desk, för inkoppling av styrd kringutrustning (t.ex ). Kabel till Elmatning (t.ex ). STEP - Automatic switchoff Styrenhet med huvuduttag och med koppling för styrknapp ( ). Enheterna kan kopplas ihop direkt eller med en kabel (t.ex ). STEP - Uttag för inkoppling av styrd kringutrustning t.ex. skrivare skärm mm (t.ex ). STEP - Automatic Switchoff - Styrenhet Step-uttag i aluminium med svart front. Huvud-eluttag: Eventuell strömförbrukningen styr övriga eluttag på arbetsplatsen. Justerbart tröskelvärde för automatisk avstängning. Elinmatning via Wieland GST18. Styrd elutgång via Wieland GST18. Med 0,5 meter kabel för koppling till startknapp. Modul - Automatic Switchoff - Startknapp Modul med knapp som triggar igång start av Styrenhet. Med 1 meter kabel för koppling till Styrenhet. Passar i samtliga Bachmann uttagslister med en tom modulram. DESK - 3x eluttag 1x modulplats Desk i aluminium med tre eluttag och en tom modulplats. Elingång / utgång på baksidan med Wieland GST18. Denna Desk är endast ett exempel på hur Styrknappen kan monteras, alla enheter med en tom modulplats kan användas. STEP - Uttagslist Step i grå plast med svart front. Exempel på lämplig uttagslist för att ansluta styrd kringutrustning. Elingång / utgång Wieland GST18 3 uttag uttag Kablar för anslutning av Automatic Switchoff Kablar väljs från Wieland sortimentet. Se sidan 24 Sid 26

27 PROJEKT Här visas några exempel på genomförda projekt. Alla uttagsenheter i Bachmanns sortiment är anpassningsbara om projektet är tillräkligt stort. Fråga oss gärna om hjälp. Sid 27
