1 EXCEL 300 PLUS EXCEL 600 PLUS 2007 PHOTAX AB (

2 Visico Excel är en serie fläktkylda, microprocessorstyrda studioblixtar, med hög kvalitét och mycket bra prestanda (Laddningstid under 1 s. för Excel 300). Effekten är ställbar 1/10 bländarsteg med ett omfång på hela 5 steg (1-1/32). Blixtarna är utrustade med den senaste APDS-teknologin, som automatiskt ser till att kondensatorerna alltid är uppladdade till rätt nivå och "dumpar" (sänker kondensatorernas laddning) utan att avfyra blixten vid sänkning av effekten. Repetitionsnogrannheten är extremt exakt med en maximal avvikelse på ±0.1 EV. Andra funktioner är en avancerad "3- funktions slavtändare" med preflash-stöd, ljud- och ljusindikering av blixtstatus och ett av marknadens tystaste fläktsystem för kylning av elektronik och ledljuslampa. Visico Excel har en mängd unika funktioner och finesser, som underlättar arbetet i studioateljeén. Importör: PHOTAX, P.Arvidsson Foto AB. Bajonettfäste Visico blixtarna har reflektor-fattning med "S-bajonett" (samma som Bowens, Stellar m.fl.). Vid montering av reflektor eller softbox så trycker man in bajonetten i blixten och vrider den medurs till ändläget. För att byta reflektor så förs reflektorlåsningen bakåt, samtidigt som man vrider reflektorn moturs till ändläget och drar ut reflektorn. Stativfästet Vid behov så kan man justera stativfästets position för att balansera blixten t.ex. vid användning av en mycket tung softbox. (Låsskruven lossas med en vanlig skruvmejsel.)

Blixtarna är utrustade med den senaste APDS-teknologin, som automatiskt ser till att kondensatorerna alltid är uppladdade till rätt nivå och "dumpar" (sänker kondensatorernas laddning) utan att

3 240v uttag och säkringshållare. (Dra ur nätkabeln innan eventuellt säkringsbyte.) Genom att trycka på multifunktionsratten (J), så kan man växla mellan proportionellt ledljus, manuellt inställlbart ledljus och avstängt ledljus. Ledljuslampans styrka ändras proportionerligt efter inställd blixtstyrka. På så sätt är det lätt att ställa in rätt blixtstyrka, när man använder flera blixtar, eftersom man ser exakt hur ljuset faller. Manuellt inställbart ledljus: I detta läge så kan man manuellt ställa in styrkan på ledljuset med touchpadknapparna (B & C). Om man t.ex använder en 600Ws-blixt och en 300Wsblixt tillsammans, så kan man manuellt halvera ledljuset på den svagare blixten, så att ledljuset motsvarar blixtarnas styrka. Styrkan på ledljuset visas i L.E.Ddisplayen (F) i ett par sekunder när man justerar styrkan. Sen återgår displayen till att visa inställd blixteffekt. Ledjuset är avstängt. Ljud eller Ljus-indikering "Audio"-knappen (D) styr två funktioner: Ljudindikering och Ledljus indikering. När Audio-lampan lyser så avger blixten en pip-signal när den är klar att användas. När ljudindikeringen är avstängd så släcker blixten ledljuset när den avfyras och tänder ledljuset när den är klar att användas igen.

Ledljuslampans styrka ändras proportionerligt efter inställd blixtstyrka.

4 Test-knapp För test-avfyrning av studioblixten. L.E.D-display för digital visning av effekten. 6.0 = Full effekt 5.0 = 1/2 effekt 4.0 = 1/4 effekt 3.0 = 1/8 effekt 2.0 = 1/16 effekt 1.0 = 1/32 effekt. Vid behov av att t.ex. sänka effekten ett halvt steg så vrider man bara ner effekten 0,5 på displayen, det kan inte bli enklare!. Visico har en integrerad slavtändare, som detekterar såväl synligt- som infrarött blixtljus. Blixten kan alltså utlösas automatiskt av en annan blixt (studioblixt eller kamerablixt) eller med en IR-sändare monterat i kamerans blixtsko. Dessutom så har slavfunktionen också två Preflashlägen. 1. Studioblixten triggas på 1:a blixten. (Standard) 2. Preflash-läge. Studioblixten triggas på 2:a blixten. 3. Preflash-läge. Studioblixten triggas av "multiblixtar". Om lamporna (1,2,3) är släckta så är slavtändaren ifrånkopplad. Vad är Preflash? Vissa av kameror sänder ut en preflash (förblixt) för att t.ex. beräkna vitjus-balansen. Preflashen sänds oftast ut 100ms (1/10s) innan huvudblixten. Vanliga studioblixtar luras av Preflash-blixten (eller "rödaögon"-blixten) och utlöser för tidigt, och hinner inte laddas upp innan huvudblixten kommer. Synkuttag Uttag för synksladd till kamera eller blixtljusmätare. "Digitalkamera-säker", endast 5 volt!

. Visico har en integrerad slavtändare, som detekterar såväl synligt- som infrarött blixtljus.

5 Huvudströmbrytare Multi-funktionsratt Multi-funktionsratten används för att ställa in effekten och att växla mellan proportionellt ledljus, manuellt inställlbart ledljus och avstängt ledljus. Vrid på multifunktionsratten tills önskad effekt syns på L.E.D-displayen. Effekten är ställbar 1/10 bländarsteg med ett omfång på 5 steg. Studioblixten är utrustad med en modernare typ av APDS, vilket innebär att den automatiskt ser till att kondensatorerna alltid är uppladdade till rätt nivå. Du behöver alltså inte tömma kondensatorerna själv efter sänkning av styrkan. Fördelen mot enklare APDS-system är att detta system tömmer kondensatorerna utan att fyra av blixten. Du slipper alltså onödiga avfyrningar som triggar dina andra blixtar och stör modellen/motivet. Om man vrider ner effekten på blixten så blinkar siffrorna i L.E.D-displayen tills APDSsystemet har justerat ner effekten till rätt nivå. När blixten är klar att avfyras så lyser siffrorna i displayen med fast sken. Genom att trycka på multifunktionsratten så kan man växla mellan proportionellt ledljus, manuellt inställlbart ledljus och avstängt ledljus.

Studioblixten är utrustad med en modernare typ av APDS, vilket innebär att den automatiskt ser till att kondensatorerna alltid är uppladdade till rätt nivå.

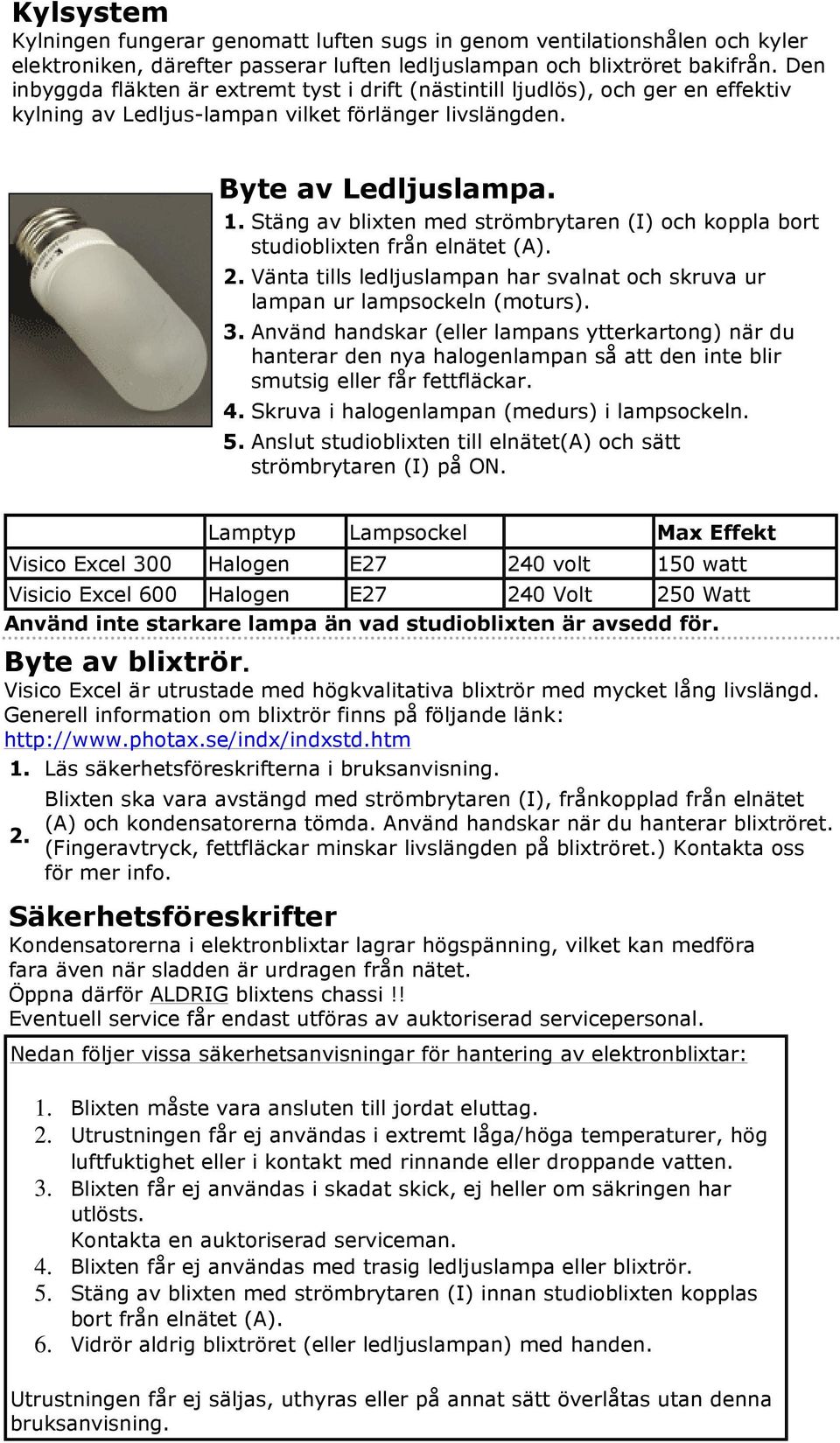

6 Kylsystem Kylningen fungerar genomatt luften sugs in genom ventilationshålen och kyler elektroniken, därefter passerar luften ledljuslampan och blixtröret bakifrån. Den inbyggda fläkten är extremt tyst i drift (nästintill ljudlös), och ger en effektiv kylning av Ledljus-lampan vilket förlänger livslängden. Byte av Ledljuslampa. 1. Stäng av blixten med strömbrytaren (I) och koppla bort studioblixten från elnätet (A). 2. Vänta tills ledljuslampan har svalnat och skruva ur lampan ur lampsockeln (moturs). 3. Använd handskar (eller lampans ytterkartong) när du hanterar den nya halogenlampan så att den inte blir smutsig eller får fettfläckar. 4. Skruva i halogenlampan (medurs) i lampsockeln. 5. Anslut studioblixten till elnätet(a) och sätt strömbrytaren (I) på ON. Lamptyp Lampsockel Max Effekt Visico Excel 300 Halogen E volt 150 watt Visicio Excel 600 Halogen E Volt 250 Watt Använd inte starkare lampa än vad studioblixten är avsedd för. Byte av blixtrör. Visico Excel är utrustade med högkvalitativa blixtrör med mycket lång livslängd. Generell information om blixtrör finns på följande länk: 1. Läs säkerhetsföreskrifterna i bruksanvisning. 2. Blixten ska vara avstängd med strömbrytaren (I), frånkopplad från elnätet (A) och kondensatorerna tömda. Använd handskar när du hanterar blixtröret. (Fingeravtryck, fettfläckar minskar livslängden på blixtröret.) Kontakta oss för mer info. Säkerhetsföreskrifter Kondensatorerna i elektronblixtar lagrar högspänning, vilket kan medföra fara även när sladden är urdragen från nätet. Öppna därför ALDRIG blixtens chassi!! Eventuell service får endast utföras av auktoriserad servicepersonal. Nedan följer vissa säkerhetsanvisningar för hantering av elektronblixtar: 1. Blixten måste vara ansluten till jordat eluttag. 2. Utrustningen får ej användas i extremt låga/höga temperaturer, hög luftfuktighet eller i kontakt med rinnande eller droppande vatten. 3. Blixten får ej användas i skadat skick, ej heller om säkringen har utlösts. Kontakta en auktoriserad serviceman. 4. Blixten får ej användas med trasig ledljuslampa eller blixtrör. 5. Stäng av blixten med strömbrytaren (I) innan studioblixten kopplas bort från elnätet (A). 6. Vidrör aldrig blixtröret (eller ledljuslampan) med handen. Utrustningen får ej säljas, uthyras eller på annat sätt överlåtas utan denna bruksanvisning.

Stäng av blixten med strömbrytaren (I) och koppla bort studioblixten från elnätet (A). 2. Vänta tills ledljuslampan har svalnat och skruva ur lampan ur lampsockeln (moturs). 3.

7 Kort om batteriaggregat, generatorer mm. (VIKTIGT!) Digitalt styrda studioblixtar ställer betydligt högre krav på ström och spänning än analoga studioblixtar. Många batteriaggregat (t.ex Innovatronix), generatorer, Ups:er och andra "hemmabyggen" klarar inte av att leverera det höga strömuttag och den rena sinusvåg, som behövs för moderna, digitala studioblixtar. Detta kan orsaka såväl osäker funktion som skador på person och material. Studioblixtar får enbart anslutas till "vanliga, jordade vägguttag", om inget annat uttryckligen rekommenderats. Observera att Garantin inte omfattar skada som uppkommer vid felaktig användning av studioblixten. Teknisk Data VC-300 VC-600 Effekt 300Ws 600Ws Ledtal (ISO100) Uteffekt (ställbar) 1-1/32 1-1/32 Ledljuslampa 150W 250W Uppladdningstid (full effekt) 0,3-1 s. 0,7-2s. Färgtemperatur 5600 K 5600 K Brinntid (t=0,5) 1/800-1/1200s 1/800-1/1200s Repetitionsnogrannhet ±0.1 EV ±0.1 EV Strömförsörjning 240v 240v Integrerad Slavtändare JA JA Fläktkylning JA JA AutoPowerDumpingSystem JA JA Synkspänning 5v (Digitalkamerasäker) Reservation för konstruktionsändringar och typografiska fel PHOTAX AB, SWEDEN

Detta kan orsaka såväl osäker funktion som skador på person och material. Studioblixtar får enbart anslutas till "vanliga, jordade vägguttag", om inget annat uttryckligen rekommenderats.
