1 Innehållsförteckning 1. INLEDNING TEKNISKA SPECIFIKATIONER MÅTTSKISSER ALLMÄN BESKRIVNING HUVUDKOMPONENTER SÄKERHETSANORDNINGAR INSTALLATION MOTTAGANDET AV ER BIGAB JUSTERINGAR FÖRVARING FUNKTIONSBESKRIVNING HANDHAVADE VID VÄXLING PÅVÄXLING AVVÄXLING HANDHAVANDE VID TIPPNING HANDHAVANDE VID KÖRNING HYDRAULISK VÄXLINGS/TIPPNINGS FUNKTION ELSCHEMA HYDRAULSCHEMA SÄKERHETSFÖRESKRIFTER ALLMÄNT ARBETE UNDER EXTREMA FÖRHÅLLANDEN OM FARA UPPSTÅR UNDERHÅLL/RESERVDELAR SCHEMA FÖR UNDERHÅLL RESERVDELAR FELSÖKNING EG-FÖRSÄKRAN KONTAKTINFORMATION: Fabrik: AS FORS MW Tule Saue Estland Tel: Fax: E- mail: info@forsmw.com Eftermarknad: Engelska och Svenska talas. FMW Farma Norden AB Hornsväg Norrköping, Sverige Tel: + 46 (0) Fax: + 46 (0) aftermarket@forsmw.com V3-2016W21-SV Fors MW Ltd 1

2 1. INLEDNING Det ställs höga krav på tillverkare att följa de direktiv som finns upprättade för den produkt som man tillverkar. Denna produkt omfattas av Maskindirektivet och CE märkningen anger att den uppfyller kraven i direktivet. Vid leverans är det återförsäljarens skyldighet att ge förarinstruktioner av produkten. Företagspresentation AS FORS MW grundades 1992 i Estland. Bolaget utvecklar, tillverkar, marknadsför samt säljer via återförsäljare de tre marknadsledande varumärkena BIGAB växlarvagnar samt dumpervagnar, FARMA skogsvagnar samt kranar och NIAB traktorprocessor. Bolaget består av moderbolaget AS FORS MW samt dotterbolagen Farma Norden AB (Norrköping, Sverige) och ForsMW/China (Kina). Du kan läsa mer om både den produkt du valt samt vår 20 åriga resa på vår hemsida och på vår blogg Produktpresentation BIGAB växlarvagnssystem finns i många olika modeller, alla med samma unika flexibilitet Ett stort och varierande tillbehörssortiment finns att tillgå. Flexibiliteten återfinns i möjligheten att hantera olika typer av laster på ett och samma chassi. Det här ger BIGAB och dess användare en möjlighet till ett varierat användande där endast fantasin sätter gränserna. Bigab G2 är en helt ny och välutrustad växlarvagn med hög lastningskapacitet och smidighet. För din säkerhet är det oerhört viktigt att du följer de anvisningar som finns presenterade i denna instruktionsbok för just din BIGAB modell. V3-2016W21-SV Fors MW Ltd 2

3 1.1. TEKNISKA SPECIFIKATIONER Tabell 1. Växlarvagn G2 Ram: Rektangulära rör 200*100 Boggi: Pendel /ADR Nav: Axel distans 1130 mm 90*90, 8 bult Hjul/däck: 500/50-17 Broms: Hydraulisk trum * Beroende på marknad 300*90 på 4 hjul Dragögla: För hitch krok Stödben: Manuell Ljussystem: 12 volt Erfoderlig traktorhydraulik: * för broms Oljevolym: Med fyllt system Oljevolym cylinder: Rekomm. flöde Max arbetstryck: Tippvinkel: Chassi vikt (+-1%): Standard utrustad Chassis längd: (+-50mm) Avstånd ögla centrum boogie: (+-20mm): Avstånd mellan marknivån och dragögla: Höjd obelastad: Bredd över hjul (+-30mm): Flaklängd: Flakbredd: Totalvikt (+-1%): Max last inklusive flak (+-1%): Max last vid flakväxling (+-1%) Max tippningskapacitet (+-1%): Tryck på dragögla: Beroende på placering av flak ja ja 3 dubbelverkande *1 enkelverkande 23 liter 19 liter l/min 21 Mpa 60 grader 2550 kg 5780 mm 4595 mm 515 mm 940 mm exkl. lastbärarram 2300 mm mm mm kg kg kg kg kg Max Hastighet: REF: ; REF: ; REF: km/h V3-2016W21-SV Fors MW Ltd 3

4 1.2. MÅTTSKISSER V3-2016W21-SV Fors MW Ltd 4

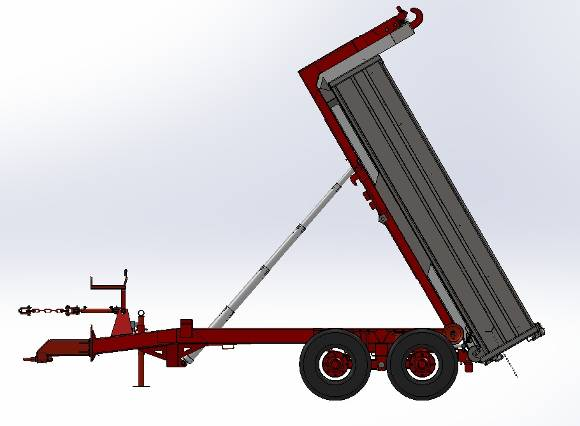

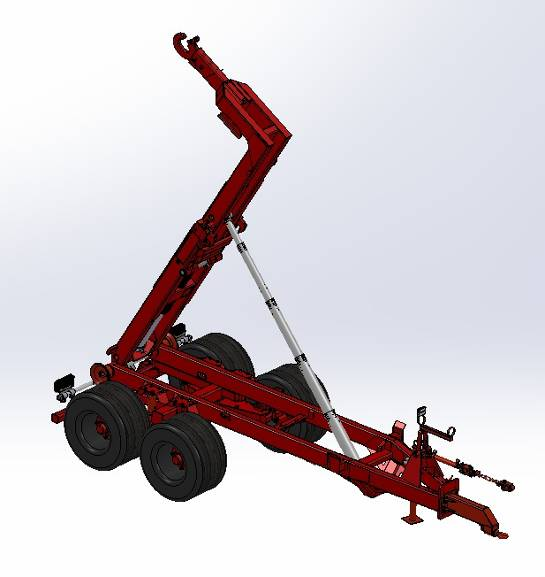

5 1.3. ALLMÄN BESKRIVNING Vagnen är konstruerad av rektangulära stålrör. Med denna konstruktion uppnås maximal hållfasthet avseende såväl vridning som böjning. Vagnen är stadig för användning både som tipp och som växlare. Vagnen är i standard utrustad med en vridstyv pendelboggi vilken är försedd med broms på alla hjul. Tallrik Bakram Krokram Krok. Chassi Stödben Dragögla Figur 1. Allmän beskrivning, Växling och tippning V3-2016W21-SV Fors MW Ltd 5

6 1.4. HUVUDKOMPONENTER Vagnen består av följande huvudkomponenter och funktionella anordningar Chassi Chassit är konstruerat av rektangulära stålrör. Sidostöd Konsol för hydrauliskt boggilyft. Drag Fäste för boggieaxel Konsol för boggiblockeringen. Bakbalk Fäste för ramlås Figur 2. Chassi a/b. Dragögla V3-2016W21-SV Fors MW Ltd 6

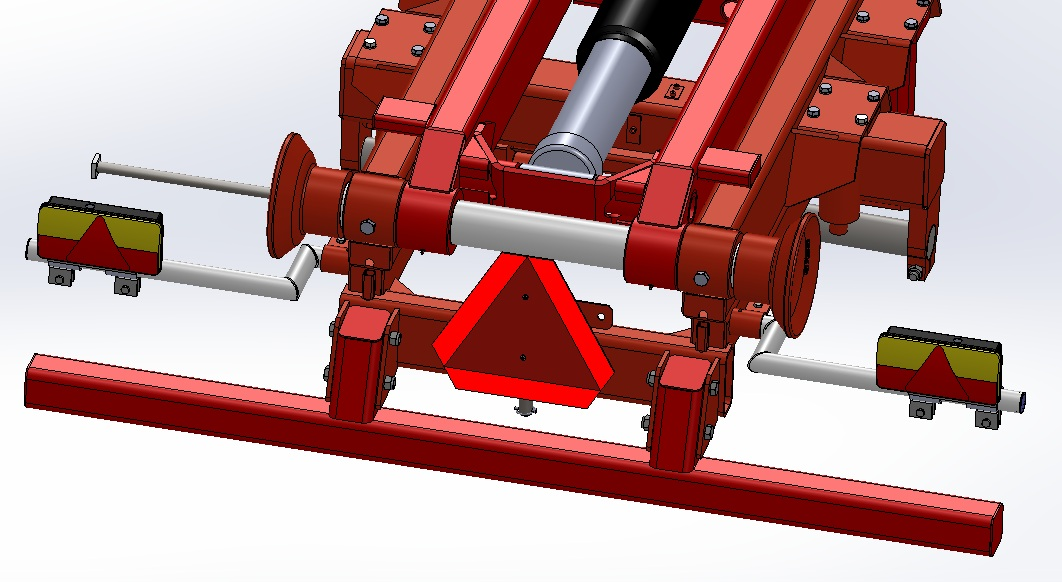

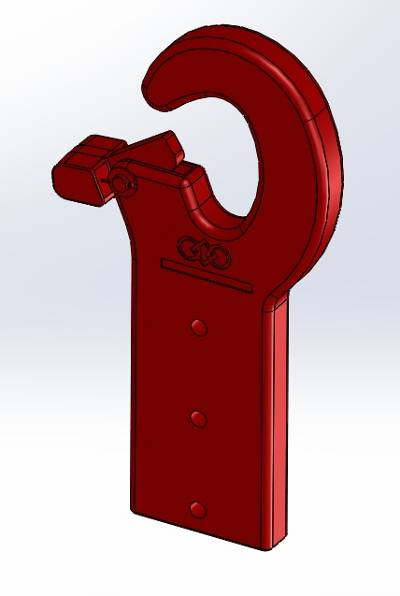

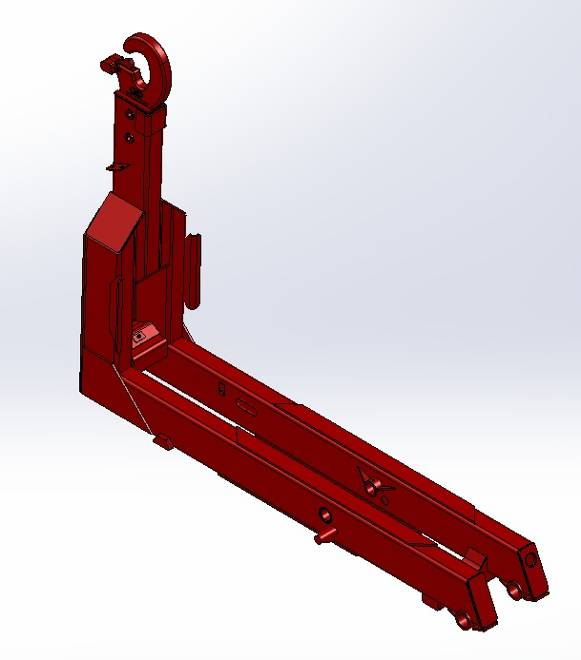

7 Bakram Bakramen är konstruerad av rektangulära stålrör. Bakram Figur 3. Bakram Krokram Krokramen är konstruerad av rektangulära stålrör. Krok Krokram Figur 4. Krok V3-2016W21-SV Fors MW Ltd 7

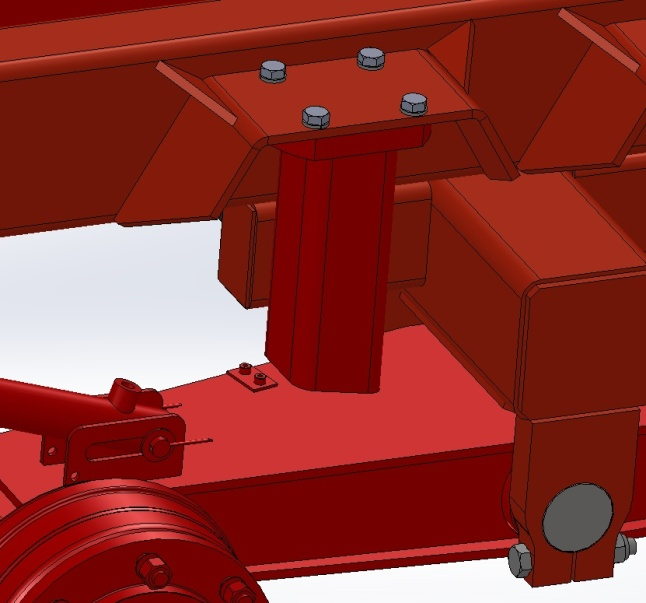

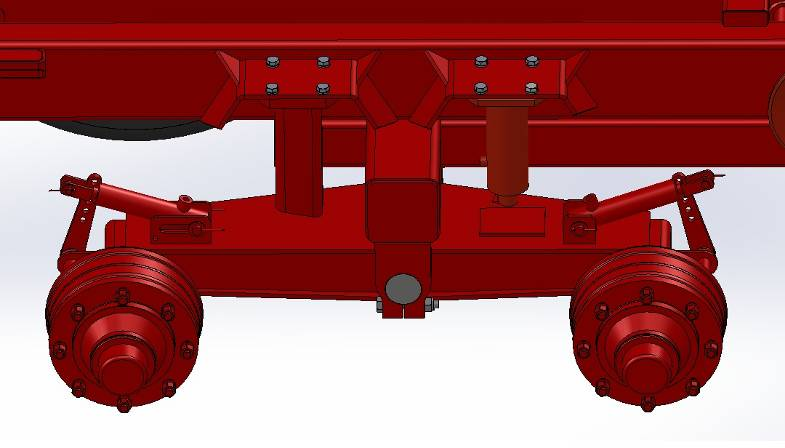

8 Boggi Vagnen är utrustad med en kraftfull pendelboggi som försetts med broms på alla fyra hjul. Bromscylinder Boggivagga Axel med broms Krok Figur 5. Boggi Vagnen är utrustad med en justerbar krok i två olika höjder. Standard höjd: 1450 mm Figur 6. Krok Standard höjd: 1570 mm V3-2016W21-SV Fors MW Ltd 8

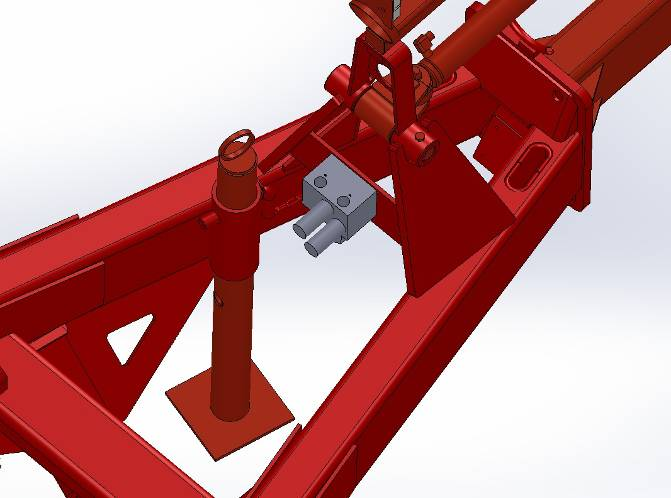

9 Stödben Stödbenet är konstruerat för att stödja vagnen då den inte är i bruk. Stödbenet får inte användas vid lastad vagn. Innan avfärd måste stödbenet lyftas upp och fixeras med tillhörande sprint. Stödben Chassi Sprint Figur 7. Stödben V3-2016W21-SV Fors MW Ltd 9

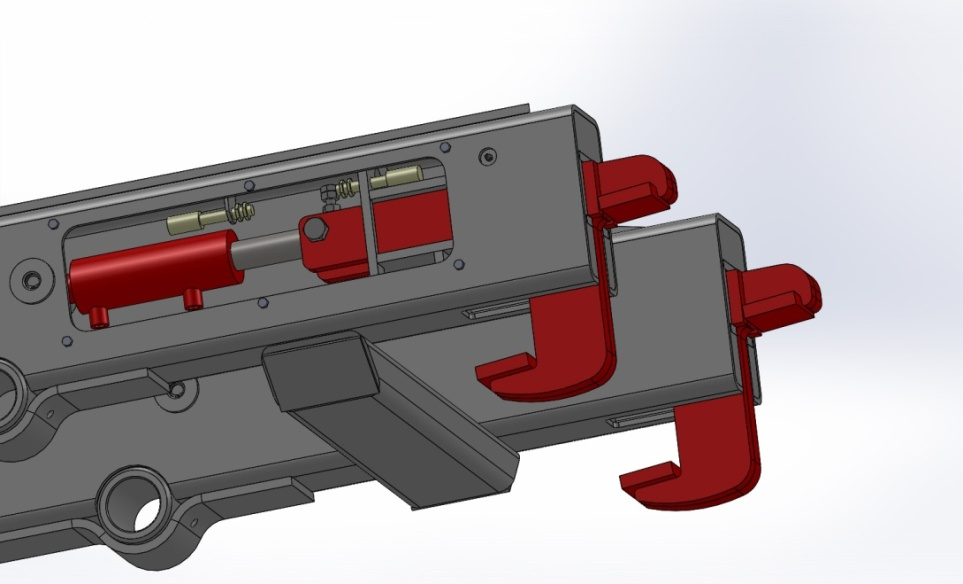

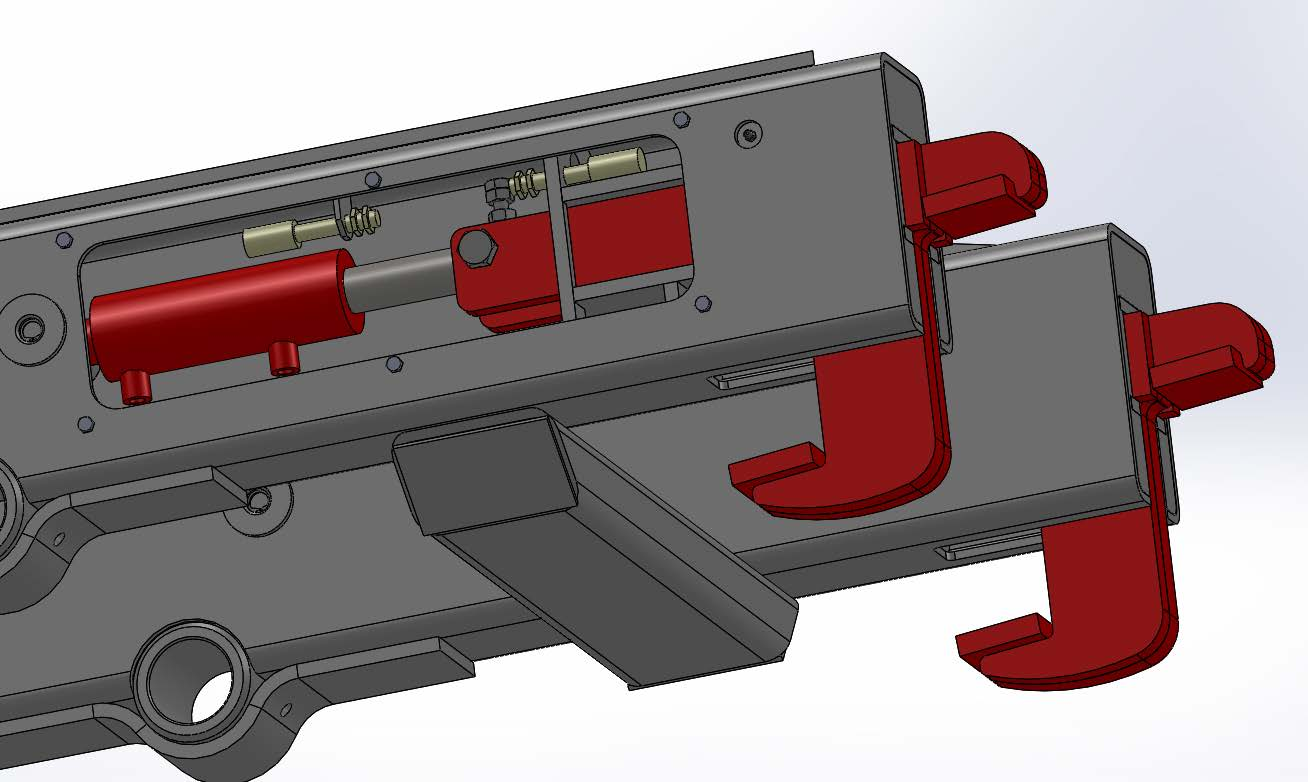

10 Växlingsenhet BIGAB G2 är utrustad med två hydrauliskat lås på vardera sidan framför mellan ramen. Detta lås är till för omställning mellan tipp och växlingsläge och låset går bara att ändra när ramen är i sitt nedre bottenläge. På vagnen sitter 2 st indikator lampor som anger i vilket läge låset står i (växling eller tippning). OBS! det är viktigt att man alltid kör låsets hydraulcylindar i sina ändlägen så att indikatorlamporna lyser på vagnen. När lampan för tippning lyser så är den i tippläge och när lampan för växling lyser så är den i växlingsläge. Låset har sensorer som känner av i vilket läge låset står i. Om inte låset gått till sitt ändläge är ingen indikator tänd. Säkerhetsfunktionen inträder då och man kan varken tippa eller växla innan man kört låset till endera ändläge. Låsklackar för tippning Låsklackar för växling Figur 8. För att elventiler och sensorer skall fungera korrekt måste den separata elmatningen för dessa funktioner till vagnen vara inkopplad. Notera att elmatningen till den bakre vagnsbelsyningen inte matar dessa funktioner. V3-2016W21-SV Fors MW Ltd 10

11 Växlingsenhetens två lägen Figur 9.1 Växlingslåset i växlingssläge. Nu är mellanramen låst till yttre chassit. Figur 9.2 Växlingslåset i tippningsläge. Nu är inre- och mellanram låsta till varandra. I mellanramen finns sensorer som känner av låscylindrarnas position, 2 på varje sida. Dessa finns bakom den bultade luckan. Dessa är injusterade från fabrik och skall inte röras. Om justering skulle behövas hänvisar till auktoriserad service verkstad. Säkerhetsgivare mot farlig ändring av växling/tippnings låset Under den främre innerramen finns en givare som förhindrar att växlingslåset kan ändras om inte ramen är helt i sitt nedfällda läge. Växlingsenhten får inte ändras om inte ramen är i sitt nedersta läge Figur 10. a/b. Givare som hindrar manövrering av växlingslåset om det inte är i sitt nedersta läge. Under transport med vagnen skall kroken befinna sig i nedfällt parkeringsläge. V3-2016W21-SV Fors MW Ltd 11

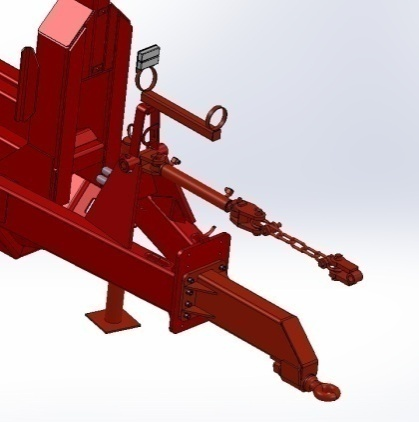

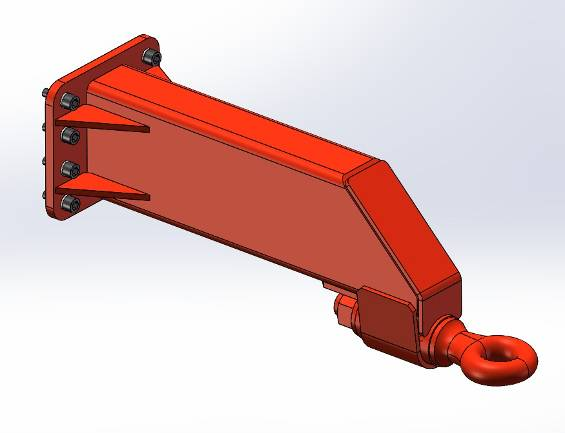

12 Dragögla Dragöglan är anpassad till hitchkrok på det dragandet fordonet. Det är utomordentligt viktigt att dragöglan kontrolleras för defekter vid varje tillfälle som vagnen tas i bruk. Dragöglan skall bytas minst en gång varje år. Det är användarens skyldighet att så sker. Chassi Dragögla Figur 12. Dragögla Drag Draget bak används för att om så önskas koppla samman annan utrustning med vagnen. Draget används också för placering av triangelreflexen. Notera! Koppla ej för tunga enheter i detta drag. Maximum 10 ton. Sprint Figur 13. Triangelreflex Bakbalk Figur 14. Drag V3-2016W21-SV Fors MW Ltd 12

13 Tallrikar Tallrikarna är konstruerade för att styra flaket rätt. Under växlingen måste flakramen vara innanför tallrikarna. Tallrik Figur 15. Tallrikar Boggiblockering Boggiblockeringen används för att blockera boggin vid växling. Chassi Ytterrör Boggiblockerings cylinder Figur 16. Boggiblock V3-2016W21-SV Fors MW Ltd 13

14 Ramlås Det hydrauliska ramlåset är standard på alla modeller. Det används för att blockera ramen vid växlingsfunktionen. Manometern är till för att indikera dragkraft på cylindern. Figur 17. Ramlås V3-2016W21-SV Fors MW Ltd 14

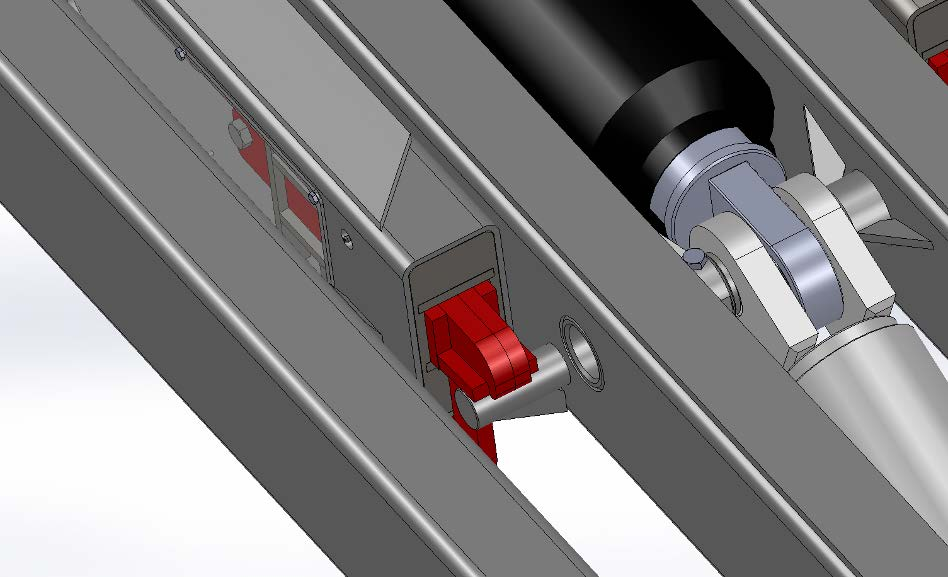

15 Växlingslåset Figur 18. BIGAB G2 är utrustad med hydraulisktlås för omställning mellan tipp och växlingsläge och detta lås går bara att ändra när ramen är i sitt bottenläge. På vagnen sitter 2 st indikator lampor 1 som anger i vilket läge låset står i (växling eller tippning). OBS! det är väldigt viktigt att man alltid kör låsets hydraulcylinder i sina ändlägen så att indikatorlamporna lyser på vagnen. När lampan för tipp lyser så är den i tippläge och när lampan för växling lyser så är den i växlingsläge. Låset har sensorer som känner av i vilket läge låset står. Om inte låset gått till sitt ändläge är ingen indikator är tänd. Det finns en säkerhetsfunktion så att man varken tippa eller växla innan man kört låset till endera ändläge och indikatorn har tänts. För att elventiler och sensorer skall fungera korrekt måste den separata elmatningen för dessa funktioner till vagnen vara tillkopplad. Notera att elmatningen till den bakre vagnsbelsyningen inte matar dessa funktioner. För mer information se kapitlet 3. Funktionsbeskrivning. 1 Beroende på valt utrustningsalternativ på vagnen så kan det alternativt sitta två ljusdioder (som anger samma information) på den kontrollbox som används för att manövrera vagnen från hytten. V3-2016W21-SV Fors MW Ltd 15

16 Däck Lista över standarddäck samt alternativa däck som används för de olika vagnsmodellerna Tabell 2. Modell Standarddäck Däckalternativ Lufttryck Hastighet( G2 (bar) km/h) 500/50-17 * 4,6* /50R /45R ,5 40 * Lufttrycket kan variera något mellan olika däcktillverkare. För mer exakta siffror rekommenderar vi att man kontrollerar med sin däcktillverkare Hydraulsystem Vagnen är utrustad med ett hydraulsystem för de olika arbetsmomenten. För mer information se kapitel Elektriskt system Vagnen är tillverkad med ett 12V elektriskt system. För mer information se kapitel Bromssystem Vagnen är utrustad med ett hydrauliskt bromssystem. Pneumatiskt bromssystem finns även att tillgå som extra tillbehör. Notera! Hydraultrycket i bromsledningen bör ej överstiga 16 Mpa. Om för kraftigt hydraultryck används kan bromsarmens nock gå över centrum och låsa bromsarna. Att inte läsa denna instruktionsbok kan innebära livsfara! Man får under inga omständigheter backa/trycka på med dragfordonet för att underlätta växlingen. Detta innebär omedelbar risk för att vagnens eller dragfordonet går sönder med livsfara som följd. Lasten skall dras på och vagn och dragfordonet rulla in under lasten i friläge. V3-2016W21-SV Fors MW Ltd 16

17 1.5. SÄKERHETSANORDNINGAR Säkerhetsstötta Använd alltid säkerhetsstöttan när service sker i tippläge. Säkerhetsstöttan får under inga omständigheter användas när flaket är lastat. Säkerhets stötta Chassi Dekalernas placering på vagnen Figur 19. Säkerhetsstötta Vagnen är utrustad med en rad olika dekaler för såväl säkerhet som information. Kontrollera att alla skyltar sitter där de ska. Figur 20. Dekalernas placering på vagnen V3-2016W21-SV Fors MW Ltd 17

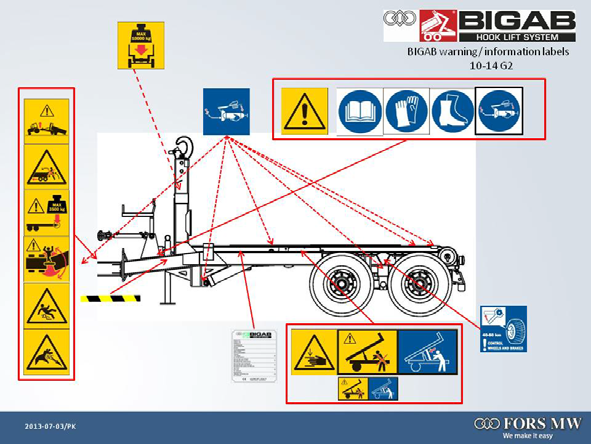

18 Dekalpresentation VARNING! Varningstriangel samt instruktionsboksdekal. Vagnen är försedd med varningstriangel vid sidan av instruktionsboksdekalen för att förstärka kravet på användaren att läsa hela instruktionsboken noggrant innan vagnen tas i bruk. Att ignorera detta kan innebära fara för liv. INFORMATION! Dekal för användning av skyddsutrustning. Dekalerna uppmanar användaren att använda lämplig skyddsutrustning för att undvika skador vid användningen av vagnen. FARA! Klämrisk Risk för klämning och krossning föreligger vid arbete och underhåll. VARNING! Farligt uppehållsområde Det är förenat med livsfara att befinna sig mellan vagn och dragfordon när vagnen körs, förflyttas med ramstyrningen eller andra funktioneraktiveras mellan vagn och traktor. Som förare, tillse alltid att området runt ekipaget är fritt. V3-2016W21-SV Fors MW Ltd 18

19 VARNING! Varning Lyfter traktorn i bakkant har farlig rörelse påbörjats Man får under inga omständigheter backa/trycka med dragfordonet för att underlätta växling. Detta innebär omedelbar risk för att vagnens eller dragfordonet går sönder med livsfara som följd. Notera! Denna varningsdekal finns bifogad din vagn vid leverans i ett exemplar. Den ska placeras synligt i traktorns hytt. Önskas fler går det att beställa kostnadsfritt från vår eftermarknadsavdeling. Se instruktionsbokens första sida för kontaktuppgifter. VARNING! Absolut förbjudet att äntra vagnen då den är i rörelse. Detta kan vara förenat med livsfara. VARNING! Halkrisk Halkrisk föreligger då ytorna på vagnen kan vara hala pga. nederbörd tillsammans med redan befintlig olja och/eller lera på ytan. Även marken runt vagnen kan bli hal då däcken kan riva upp marken och frilägga lera och jord. V3-2016W21-SV Fors MW Ltd 19

20 FARA! Hydraulolja under tryck I hydraulsystemet kan het hydraulolja under högt tryck förekomma. Iakttag försiktighet vid koppling och ersätt dåliga slangar. VARNING! Använd säkerhetsstöttan vid all service Det är absolut förbjudet att luta sig under upplyft ram utan att det är spärrat med säkerhetsstöttan. Under inga omständigheter får vagnen ha varken last eller container när man använder säkerhetsstöttan. VARNING! Det är absolut förbjudet att luta sig under upplyft ram utan att det är spärrat med säkerhetsstöttan. Under inga omständigheter får vagnen ha varken last eller container när man använder säkerhetsstöttan. Maxlast Det är absolut förbjudet att lasta mer än vad din modell är avsedd att hantera. Det kan leda till fara för dig och din omgivning. V3-2016W21-SV Fors MW Ltd 20

21 VARNING! Max tryck på dragöglan Tillse så att du inte lastar så att trycket på dragöglan överskrider tillåtna lagar och regler. Vagnen är konstruerad för ett maximalt tryck om 3000 kg på dragöglan. Trycket avgörs till stor del hur lasten är fördelad på flaket och det är brukarens skyldighet att tillse att detta inte överskrids. INFORMATION! Däck kontroll Däcken ska efterdras och bromsarna kontrolleras regelbundet. INFORMATION! Smörjning Dekalen används för att visa på vikten av regelbunden smörjning av vagnen. V3-2016W21-SV Fors MW Ltd 21

22 INFORMATION! Tillverkningsskylt V3-2016W21-SV Fors MW Ltd 22

23 Markering hydraulik Alla slangar som används för hydraliken är markerade med färgade etiketter. För detaljerad information se tabellen nedan. Funktionerna beror på det hydrauliska systemets uppkoppling. Figur 31. Slang etikett avseende hydraulik (exempelvis tippcylinder) Slangskylt färger: Röd olja från pump. Blå olja till tanken. Gul broms Markering av de hydrauliska slangarna Tabell 3. Nr. Färg Funktion 1 Gul Broms 10 Röd Tippning cyl. ( upp ) 11 Blå Tippning cyl. ( ner ) 12 Röd Torn ( fram ) 13 Blå Torn ( bak ) 14 Röd Teleskop ( in ) 15 Blå Teleskop (ut ) 16 Röd Tipplås 17 Blå Växlingslås 18 Röd Boggiblockering ( på ) 19 Blå Boggiblockering ( av ) 20 Röd Boggilyft ( på ) 21 Blå Boggilyft ( av ) 22 Röd Extra uttag ( a ) 23 Blå Extra uttag ( b ) 24 Röd Tippläm ( a ) 25 Blå Tippläm ( b ) 26 Röd Styrning ( p ) 27 Blå Styrning ( t ) 28 Blå Låsning av styrbar axel (t) V3-2016W21-SV Fors MW Ltd 23

24 2. INSTALLATION 2.1. MOTTAGANDET AV ER BIGAB Kontrollera er Bigab noggrant vid mottagandet av vagnen så att inga transportskador uppkommit. Om vagnen är skadad, informera omgående transportbolaget samt återförsäljaren/tillverkaren av produkten. Det är strängeligen förbjudet att använda vagnen om dess säkerhetsanordningar är skadade. För närmare information om säkerhetsanordningar se kapitel 1.5 När ni packar upp er vagn bör ni vara försiktig: Skada inte känsliga delar, ändra inte på inställningar som gjorts av fabriken, skada inte färg. Lyft upp vagnen från transportramen. Sänk trailern till marken. Var försiktig vid lyften så att kablar, mellanstycken och övriga komponenter inte skadas vid exempelvis lyft mellan krokram and chassi Vagnens vikt är beroende av vilken typ av modell, för närmare information se de tekniska specifikationerna JUSTERINGAR Snabbkoppling används för att sammankoppla det dragande fordonet med vagnen. Dessa kopplingar används för att lösgöra slangarna utan att de skadas och för att förhindra att någon olja går förlorad under frånkoppling FÖRVARING Det är inte tillrådigt att förvara trailern i kall och/eller fuktig miljö under en längre period. Alla delar av metall är återvinningsbara och skall när tiden infinner sig lämnas över för återvinning. V3-2016W21-SV Fors MW Ltd 24

25 3. FUNKTIONSBESKRIVNING Avser BIGAB G2 Oerfarna operatörer måste respektera att det är stora krafter som hanteras och att man skall sänka hastigheten tills man känner sig trygg i förfarandet. BIGAB G2 är utrustad med en patenterad lösning där två stycken enkelverkande huvudcylindrar jobbar mot varandra. Vid växling trycker den ena cylindern ut oljan från den andra och vice versa när man byter riktning på cykeln. Detta ger en snabb, mjuk och effektiv hantering av växlingsmomentet. Vid tippning används endast den främre cylindern vilket ger en hög tippvinkel och jämställer vagnens funktion med en normal tippvagn. BIGAB G2 är utrustad med hydraulisktlås för omställning mellan tipp och växlingsläge och detta lås går bara att ändra när ramen är i sitt bottenläge. På vagnen sitter 2 st indikator lampor 2 som anger i vilket läge låset står i (växling eller tippning). OBS! det är väldigt viktigt att man alltid kör låsets hydraulcylinder i sina ändlägen så att indikatorlamporna lyser på vagnen. När lampan för tipp lyser så är den i tippläge och när lampan för växling lyser så är den i växlingsläge. Låset har sensorer som känner av i vilket läge låset står. Om inte låset gått till sitt ändläge är ingen indikator är tänd. Notera! Det finns en säkerhetsfunktion så att man varken tippa eller växla innan man kört låset till endera ändläge och indikatorn har tänts. För att elventiler och sensorer skall fungera korrekt måste den separata elmatningen för dessa funktioner till vagnen vara tillkopplad. Notera att elmatningen till den bakre vagnsbelysningen inte matar dessa funktioner. V3-2016W21-SV Fors MW Ltd 25

26 3.1. HANDHAVADE VID VÄXLING Om din BIGAB är försedd med fjädring finns ingen boggi blockering utan enbart ramlås. Din vagn kan vara föresedd med El-On-Off ventil och därmed en separate kontroll box. Då styrs dina funktioner från denna kontrolbox och inte från traktorhydraliken. Växling och tippning skall hanteras från dragfordonets manöverplats! Tillse att alla hydraulslangar sitter kopplade innan du påbörjar någon manöver. Figur 21. Försäkra dig om att indikatorlamporna för växling eller tippning lyser i växlingsläge och inte i tippningsläge 1. Lyser ingen lampa så kör hydraulspaken för växlingslåset så att cylindern går till sitt ändläge och indikator lampan tänds. Figur 22. Ställ växlarvagnen på ett plant underlag. Lutningen får ej överstiga 5 grader vid tippning/växling. 1 Beroende på valt utrustningsalternativ på vagnen så kan det alternativ sitta två ljusdioder (som anger samma information) på den kontrollbox som används för att manövrera vagnen från hytten. V3-2016W21-SV Fors MW Ltd 26

27 Figur 23. AVBRYT Ge dig om dragfordonet lättar från marken! Kontrollera att kroken har grepp runtom bygeln. Kontrollera att ramlåset och boggiblockeringen är aktiverade PÅVÄXLING Tillse att ingen obehörig vistas inom arbetsområdet samt att lastbärarramen kan röra sig fritt från marken. (att den inte frusit fast, eller står emot någon skarp kant som hindrar den från att röra sig.) Kontrollera att lastbäraren står innanför tallrikarna. Frigör bromsen på såväl dragfordonet som vagnej innan pådragandet. Om kroken inte orkar lätta lastbäraren från marken eller inte orkar vika upp flaket över rullarna så är lasten för tung. Ställer ner flaket och lasta av till tillåten maxlast. Det är förbjudet och förenat med livsfara att backa med dragfordonet för att hjälpa till att få upp lastbärarramen. Den främre cylindern består av flera steg och när man drar på en lastbärarram kan ett eller flera steg skjutas ut från den främre cylindern. Detta är inget onormalt och påverkar inte påväxlingsprocessen. V3-2016W21-SV Fors MW Ltd 27

28 Figur 24. AVBRYT Ge dig om dragfordonet lättar från marken! 3.3. AVVÄXLING Tillse att ingen obehörig vistas inom arbetsområdet samt att lastbärarramen kan röra sig fritt på marken när den ställs ner (att den inte går emot någon skarp kant som hindrar den från att röra sig.) Lås ramen och aktivera boogie blockeringen mellan dragfordonet och vagn. Frigör bromsen på såväl dragfordonet som vagn så att dessa kan röra sig bort från lastbäraren när den tagit i marken. Kör tillbaka kroken så att den inte står utanför vagnens ytter/höjd mått under färd HANDHAVANDE VID TIPPNING Notera! För modeller omnämnda i denna instruktionsbok är maximal flaklängd 4,6m vid tippning. Tillse att dragfordonet och vagnen är säkert kopplade före tippning. Figur 25. Försäkra dig om att vagnens hydrauliska växling/tipplås står i tippläge och att indikatorlampan på vagnen lyser i tippläge och inte växlingsläge innan tippning påbörjas! Lyser ingen lampa så kör hydraulspaken för växlingslåset så att cylindern går till sitt ändläge och indikator lampan tänds. V3-2016W21-SV Fors MW Ltd 28

29 Figur 26. Ställ växlarvagnen på ett plant underlag. Lutningen får ej överstiga 5 grader vid tippning/växling. Figur 27. Lås ramen och aktivera boogie blockeringen mellan dragfordonet och vagn om det är tungt och kladdigt material som riskerar att släppa sent under tippcykeln. Vid max tippning kör sakta framåt tills flaket är tömt. Sänk flaket innan fortsatt körning. Viktigt! Se till så att flaket har gått ner helt innan vidare körning. Vid sänkning av tippen skall reglaget ställas i flytläge så går flaket ner av sig självt. VIKTIGT! Vid tippning använd bromsen så att inte ekipaget rullar iväg när lasset åker av. Tillse att boggiblockering och ramlås är aktiverat innan tippning. V3-2016W21-SV Fors MW Ltd 29

30 3.5 HANDHAVANDE VID KÖRNING Det är användarens ansvar att tillse att ett tillräckligt kraftigt och tungt dragfordon är kopplat till vagnen i alla lägen. Användning av ett för litet och klent dragfordon kan innebära risker för användaren och omgivningen samt leda till skador på fordon och vagn. Figur 28. Exempel på vikt vid olika typer av laster Som en information och exempel på om hur mycket olika laster kan väga hänvisas ovan tabell. Denna tabell är endast att ses som en upplysning och information. Tillverkaren kan inte hållas ansvarig för mått eller volymer som anges i tabellen, utan tabellen kan endast ses som en rekommendation Belastning på dragögla och koppling Anpassa alltid din körning till last, vägförhållanden och din erfarenhet. Överskrid inte vagnens angivna maxhastighet. Tillse att du har korrekt tryck på dragkroken när du kör. Försäkra dig om att du inte överskrider de avsedda uppåt och nedåt trycken på vagnens dragögla och kopplingen till krokanordningen. Givet ideala förhållanden och teoretiska beräkningar visar följande max värden för belastning, vilket rekommenderas att användaren iakttager. Max last uppåt 2530kg Max last placerad jämt över containern. Max last nedåt 2300kg V3-2016W21-SV Fors MW Ltd 30

31 3.6 HYDRAULISK VÄXLINGS/TIPPNINGS FUNKTION Att skifta funktion mellan växling och tippning sker med hjälp av två hydrauliska kolvar samt lås klackar som spärrar olika delar på vagnen beroende på vald funktion. På bilden nedan syns överst läget för växling och nedan läget för tippning. Figur 29 a/b. Växlingsfunktion V3-2016W21-SV Fors MW Ltd 31

32 3.7 ELSCHEMA Denna vagn är tillverkad med 12V system. Notera! För ett komplett kopplingsschema se följande sida. Figur 30. Elektriskt diagram, bakljus Elektriska komponenter. Tabell 4. Pos. Art. Nr./ Art. No. Benämning /Title R, L Baklampa R, L Baklampa med backljus - special Sidomarkeringslampa 111x40 (orange) - special Kontaktdosa 7 pols (hane) Kontaktdosa 7 - pols (hona) -special V3-2016W21-SV Fors MW Ltd 32

33 Kopplingschema för kablar och lampor. Tabell 5. Nr. Färg Funktion Lampa 1 Röd Blinkljus - Vänster 12V-21W (L1) 2 Grå Backljus 12V-21W (L5) 2 Grå Reserv (utan backljus) 3 Vit Godsförbindning 4 Brun Blinkljus - Höger 12V-21W (L1) 5 Blå Bakljus - Höger 12V-21W (L2) 5 Blå Sidomarkering 12V-5W (L4) 6 Svart Bromsljus 12V-10W (L3) 7 Gul/grön Bakljus - Vänster 12V-21W (L2) 7 Gul/grön Sidomarkering 12V-5W (L4) Figur polig anslutning till dragfordon V3-2016W21-SV Fors MW Ltd 33

34 Figur 32. Elektriskt diagram, Sensor & signallampa V3-2016W21-SV Fors MW Ltd 34

35 3.8 HYDRAULSCHEMA G2 Hydrauliken är fylld med olja och provkörd innan leverans. Hydraulschemat består av en rad olika komponenter som återges i figuren nedan. Teknisk data och uppkoppling beror på modell av vagn (se tabell 1). Det hydrauliska systemet är fyllt med den hydrauliska oljan VMGZ eller SAE100R16. Oljan är tillförd för att fungera som en arbetsvätska för det hydrauliska systemet vid kontinuerligt utomhus arbete i temperaturer från -50 C upp till +60 C. För underhåll av hydraulschemat se kapitel 5. Hydrauliska komponenter. Tabell 6. Figur 33. Hydraulschema. Pos. Art. Nr./No. Benämning /Title Tipp cylinder Växel cylinder Boggi blockering Ramlås Bromscylinder Växlingscylinder Ändlägesventil Huvudventilblock Pilotstyrd backventil 10 - Snabbkoppling Snabbkoppling för broms ½ Hydraullås V3-2016W21-SV Fors MW Ltd 35

36 4 SÄKERHETSFÖRESKRIFTER VIKTIGT: LÄS HELA INSTRUKTIONSBOKEN NOGA INNAN VAGNEN TAS I BRUK. VID PROBLEM ANVÄND DIG AV BOKEN. VAGNEN HAR EN TILLVERKNINGSKYLT. INNAN VAGNEN ANVÄNDS FÖRSÄKRA DIG OM ATT FABRIKENS INSTÄLLNINGAR EJ FÖRÄNDRATS OCH ATT INGA DELAR LOSSNAT UNDER TRANSPORTEN. FÖRSÄKRA DIG OM ATT ALLA SÄKERHETSDETALJER SAMT SKYLTAR ÄR PÅ PLATS. DRAGÖGLAN MÅSTE KONTROLLERAS FÖR DEFEKTER VARJE GÅNG SOM VAGNEN TAS I BRUK. DRAGÖGLAN MÅSTE BYTAS MINST EN GÅNG VARJE ÅR. DRAGÖGLAN SKALL SMÖRJAS REGELBUNDET. DET ÅVILAR ANVÄNDAREN ATT SE TILL SÅ ATT DETTA GENOMFÖRS ALLMÄNT Innan ni kör: Kontrollera vagnen noga. Kontrollera att alla anslutningar är korrekt kopplade. Kontrollera att vagnen befinner sig i låst läge till dragfordonet. Kontrollera dragöglan och kopplingsanordningen på traktorn. Kontrollera belysningen. Kontrollera bromsarnas funktionalitet. Kontrollera att hydraulslangar och kopplingar är hela och utan sprickor. Kontrollera att alla hydrauliska funktioner fungerar. Det är absolut förbjudet att använda vagnen till annat arbete än som lastväxlare och tippvagn. Tänk på att ett långt flak ger stort överhäng och svängradie. Försäkra dig om att ingen obehörig finns inom vagnens arbetsområde. Respektera säkerhetsavstånd. Vistas aldrig vid draget vid till och frånkoppling eller då funktioner mellan dragfordon och vagn aktiveras. Överskrid inte den gräns för maxlast som anges för respektive modell. Försäkra dig om att vagnens LGF skylt är på plats. Undersök alltid dragfordonets parkeringssystem innan lastning. Om nödvändigt gör en noggrann blockering framför hjulen. Studera säkerhetsföreskrifterna. V3-2016W21-SV Fors MW Ltd 36

37 Vid service: Vagnen skall stå på ett plant underlag vid all service. Var säker på att vagnen står stilla. Vid service, stäng av fordonets motor. Vagnen skall ej kunna röra sig vid användande av domkraft eller liknande genomför en noggrann och säker uppallning. Säkerhetsstötta skall alltid användas när service sker vid tippläge. Det får inte finnas last på vagnen då service utförs i tippläge. Se bild nedan. Genomför aldrig underhåll på vagnens hydrauliska system innan ni försäkrat er om att inget hydraultryck existerar. Försök ej att täta eller laga läckande hydraulkopplingar medan det fortfarande återfinns tryck i systemet. Försök aldrig att lokalisera slang eller -kopplingsläckage med händerna. Den högtrycksolja som finns i systemet kan tränga igenom huden och orsaka allvarliga skador och då som brännskador eller blodförgiftning. Högtrycksolja är mycket lättantändligt. Undvik att få olja i ögonen. Använd skyddsglasögon och skyddshandskar. Om ni skulle få olja i ögonen, skölj dem omedelbart med kallt vatten och uppsök genast läkare. Det är absolut förbjudet att luta sig in under upplyft flak utan att Figur 34. Säkerhet Figur 35. Upplyft flak Kör aldrig med upplyft flak under hinder så som broar, elledningar m.m. V3-2016W21-SV Fors MW Ltd 37

38 Vid körning: Tänk på att traktorns manöverbarhet kan påverkas negativt pga. belastning av släpet. Glöm inte att lyfta upp stödbenet innan avfärd. Överskrid inte den för vagnen utsatta topphastigheten. Genomför aldrig skarpa svängar vid hög hastighet. Kom ihåg att ett långt flak innebär stort överhäng och därmed är vagnen i behov av ett rymligare arbetsområde och större svängradie. Överskrid inte den gräns för maxlast som anges varje modell. Se till att flaket är väl fixerat vid körning. Rekommenderad placering av last Jämnt utbredd. Anpassa körningen till rådande last, väglag och erfarenhet ARBETE UNDER EXTREMA FÖRHÅLLANDEN Rekommenderad arbetstemperatur för en Bigab växlarvagn är 30 C upp till +40 C. Vid arbete i lägre temperaturer än rekommenderat, välj att lasta lättare. Innan arbete påbörjas vid låga temperaturer låt oljan cirkulera fritt genom systemet under några minuter. Vid extremet varma förhållanden skall medvetenhet råda om den hydrauliska oljans drastiska upphettning. Vid temperaturer högre än +80 C förångas oljan och packningarna förstörs OM FARA UPPSTÅR Om vagnen kommer i kontakt med högspänningsledningar agera enligt följande instruktioner: OM DU BEFINNER DIG UTANFÖR VAGNEN Försök inte att ta dig intill vagnen. Håll alla borta från vagnen. Rör inga delar av vagnen. OM DU BEFINNER DIG INNE I DRAGFORDONET Ta dig ut genom att hoppa. Undvik att röra vid någon del av fordonet. Undvik att blir en kanal i vilket elektriciteten kan flöda. Ta dig ut från fordonet genom att hoppa men undvik att sätta båda fötterna i marken samtidigt. Elektriska fält på marken kan orsaka dödlig spänning mellan benen. På 20 meters håll borde du vara säker, men detta är givetvis beroende på omständigheter. V3-2016W21-SV Fors MW Ltd 38

39 5. UNDERHÅLL/RESERVDELAR 5.1. SCHEMA FÖR UNDERHÅLL Alla typer av underhållsarbete är indelat i två olika grupper: Förebyggande och schemalagda. Behovet av det förebyggande underhållet beror på hur väl den schemalagda kontrollen sker. Allmänt: Underhållsarbete skall ske med regelbundet för er säkerhet samt för undvikande av driftstörningar. Underhållsarbetet kan ske utan några unika verktyg. Användaren kan genomföra de flesta av momenten på egen hand. Använd rätt verktyg Lokalisera problemet så tydligt som möjligt så att ni undviker att öppna systemet om det inte är absolut nödvändigt. Nermonterade delar bör ej komma i kontakt med smuts. Förvara reservdelar i sin paketering framtill dess att de behövs för installation. För justering av ventiler samt reparationsarbete av desamma rekommenderas utbildad servicepersonal. Dagligt underhåll: Ögongranska lastanordningen. Notera defekter som kan påverka er säkerhet. Reparera eventuella defekter. Granska säkerhetsdetaljer dragöglan noga. Kontrollera så att det inte föreligger något läckage av det hydrauliska systemet eller att slagarna är skadade. Arbeta igenom varje funktion. Kolla nivån på oljan. Veckovist underhåll: Tvätta vagnen regelbundet med svamp eller mjuk borste samt mild tvållösning. Tvätta aldrig i varmvatten tillsammans med högtryck. Detta löser upp fettet på lagerställena. Kontrollera vagnens manövrering. Kontrollera det hydrauliska trycket. V3-2016W21-SV Fors MW Ltd 39

40 Kontrollera att bromsarna fungerar tillförlitligt. Drag åt alla hjulmuttrar efter några timmar och kontrollera dessa regelbundet. Åtdragningsmomentet skall vara kpm. Kontrollera körvisare, lampglas, reflexer samt belysning. Månatligt underhåll: Kontrollera lufttrycket i samtliga däck. Kontrollera så att det finns tillräckligt med smörjning på glidytorna. Rengör de hydrauliska cylindrarna och smörj dess ledlager Kontrollera de hydrauliska slangarna för eventuella skador. Smörjfett som uppfyller miljökraven i svensk standard maj Tabell 7. PRODUKT Agrol Universalfett EP-2 Bio Agrol Centralsmörjfett EP-00 Bio Agrol Entreprenadfett Bio Binol Rail 510 Cargo Bio Natur 2 Cargo Bio Natur 0 Cargo Bio Rail TRAMLUB RSM 000 Neste Multigrease Bio EP 2 Neste Multigrease Bio EP 0 Midland Bioplex Q8 Renoir Biogrease Heavy EP 2 Whitmore BioRail LGGB 2 Shell Retinax Grease CSB 00 GreaseWay Bio CaH 82 UniWay Bio Lix 62 GreaseWay Bio Lix 400 Envirosys Bio Summer Envirosys Bio Winter Vossloh Nordic BIO -25/+40 C Rail Grease För uppdaterad info se Krav och provningsmetoder SS LEVERANTÖR Agro Oil AB Agro Oil AB Agro Oil AB Binol AB Cargo Oil AB Cargo Oil AB Cargo Oil AB Fuchs Lubritech Neste Oil AB Neste Oil AB Midland AB OK-Q8 AB Preem AB Ramby Oljor & Verktyg AB SKF Maintenance Products Svenska Shell AB Statoil Lubricants Statoil Lubricants Statoil Lubricants S.T.L. Lubricants Inc. S.T.L. Lubricants Inc. Vossloh Nordic Switch Systems AB V3-2016W21-SV Fors MW Ltd 40

41 5.2 FÖRFARINGSSÄTT VID UNDERHÅLL VIKTIGT: VID UNDERHÅLL OCH TILLSYN SKALL INSTRUKTIONSBOKEN LÄSAS FÖRE DESS ATT OPERATIONEN UTFÖRS. Vid själva underhållet: Vagnen skall stå på ett plant underlag vid all service. Var säker på att vagnen står stilla. Vid service, stäng av dragfordonets motor. Vagnen skall ej kunna röra sig vid användande av domkraft eller liknande genomför en noggrann och säker uppallning. Säkerhetsstöttan skall alltid användas när service sker vid tippläge. Det får inte finnas last på vagnen då service utförs i tippläge. Genomför aldrig underhåll på vagnens hydrauliska system innan ni försäkrat er om att inget tryck existerar. Försök ej att täta eller laga läckande hydraulkopplingar medan det fortfarande återfinns hydraultryck i systemet. Försök aldrig att lokalisera slang -eller kopplingsläckage med händerna. Högtrycksolja kan tränga igenom skinnet och orsaka allvarliga skador och då oftast i form av brännskador. Högtrycksolja är mycket lättantändligt. Undvik olja i ögonen. Använd skyddsglasögon och skyddshandskar. Om ni skulle få olja i ögonen, skölj dem omedelbart med kallt vatten och uppsök genast läkare Ytrengöring Ta bort samlad smuts och damm. De yttre ytorna som är målade bör rengöras regelbundet med svamp eller mjuk borste samt tvål. Vid rengöring använd aldrig varmvatten vid högtryckstvätt. Detta löser upp fettet på lagerställena Underhåll av de hydrauliska enheterna Det hydrauliska systemet finns återgivet i kapitel 3.5. Rengör kolvstången på den hydrauliska cylindern. Kontrollera de hydrauliska ventilerna. Vid läckage byt ut den skadade ventilen. Kontrollera de hydrauliska slangarna: V3-2016W21-SV Fors MW Ltd 41

42 Ögongranska de hydrauliska slangarna tillsammans med kopplingsröret. Vid läckage samt uppvisande av bristningar byt ut slangen. Kontrollera nivån på oljan. Vid behov fyll på eller byt olja. Kontrollera anordningens funktion. Vid utbyte av hydrauliska komponenter som exempelvis slangar och packningar, se till att alltid använda original delar. Detta för att undvika driftsavbrott och för er säkerhet. Vid allt arbete med hydrauliska komponenter var noga med att smuts avlägsnas innan arbetet påbörjas. Byte av tätningar Byt ut alla cylindertätningar vid ett och samma tillfälle. Kolven får inte delas. Tätningarna måste träs över via änden på själva kolven. Var försiktig så att tätningarna inte går sönder när de placeras rätt. Efter avlägsnandet av den gamla tätningen rengör noggrant skåran innan den nya tätningen sätts på plats. Smörj de nya tätningarna med hydraulisk olja. Notera! Använd aldrig det hydrauliska systemet då nivån på oljan går ner under den lägsta markeringen Underhåll av pneumatiska delar (Tilläggsutrustning) Rengör och smörj kolvtången på de pneumatiska cylindrarna. Töm vattensamlaren: Kondenserat vatten skall tas bort från lufttanken som är lokaliserad vid sidan av vagnen. Kontrollera de pneumatiska ventilerna: Kontrollera de pneumatiska ventilerna genom att lyssna till hur de arbetar. Vid händelse av läckage byt ut den trasiga ventilen. Kontrollera de pneumatiska slangarna: Ögongranska de pneumatiska slangarna samt kopplingsröret. Vid läckage samt uppvisande av bristningar byt ut slangen. Kontrollera anordningens funktion Underhåll av de elektriska komponenterna Denna vagn är tillverkad med ett 12 Volts elektriskt system. Det elektriska schemat finns återgivet i kapitel 3.4 Ledningarna till den elektriska utrustningen är angivna med olika färger, för att underlätta kopplingsarbetet. Titta alltid på det elektriska diagrammet (figur 3.4) för att V3-2016W21-SV Fors MW Ltd 42

43 försäkra er om att de elektriska enheterna kopplas rätt. Vid kontrollerande av utrustning samt individuella elektriska kretsar: Rengör och kontrollera ljuset: Vid fel byt ut lampan. Om lampan fortsätter att gå sönder, felsök. Kontrollera de elektriska förbindningsklämmorna. Rengör dem från smuts och damm. Kontrollera ledningarnas isolering, dess skarvar samt skydd av isoleringen mot förslitning. Skydda ledningarna från olja och bränsle vilket skadar deras isolering. Rengör smutsiga ledningar. Notera: Sammankoppla eller lösgör stickkontakter endast med döda kretsar Underhåll av bromssystemet Denna vagn är tillverkad med ett hydrauliskt bromssystem. Tryckluftsbromsar med negativ eller positiv funktion finns som tillval. Kontrollera regelbundet bromssystemet. Bromstesta minst en gång per arbetsvecka. Se efter så att inte lagerfett eller olja tränger in i bromsarna. Oavsett vilken typ av olja som trängt in i bromsarna så riskerar den att orsaka smörjning av bromsskivorna vilket i sin tur reducerar friktionen. Detta leder till en sämre bromsverkan. Om så skulle ske ta av bromstrummorna, tvätta rent backarna med bensin eller liknande och låt dem torka. Kontrollera alltid spelet efter att trumman varit avmonterad, justera vid behov. För justering av bromsarna lyft upp boggivaggorna från marken, justera anlägget genom att under själva inställningen snurra på hjulet. Bromsarna är korrekt inställda när hjulet snurrar fritt utan skrapljud från trumman. Efter att anläggsjusteringen utförts skall bromsarna alltid testas. Vid ojämn bromsverkan, anlägg bromsarna, dra vagnen under låg hastighet några hundra meter, testa åter genom att under normal fart bromsa ner ekipaget. Upprepa vid behov intill normalt anlägg uppnåtts. Vid behov kontakta vår serviceavdelning! För BIGAB G2 skall spelet justeras genom att lossa och justera bromsarmens lägesplacering Underhåll av hjul Kontrollera hjulen före det att vagnen tas i bruk genom att undersöka så att bultförbanden är i sin ordning och att de kontrolleras och efterdrags kontinuerligt. Kontrollera bultförbanden. Kontrollera lufttrycket. V3-2016W21-SV Fors MW Ltd 43

44 Hjul tryck Tabell 8. Modell Standarddäck Däckalternativ Lufttryck (bar) G G2 Hastighet (km/h) 505/50-17 * 4,6* /50R /45R ,5 40 * Lufttrycket kan variera något mellan olika däcktillverkare. För mer exakta siffror rekommenderar vi att man kontrollerar med sin däcktillverkare Underhåll av växlarvagnens boggi system Varje dag Det är mycket viktigt att kontrollera att bultarna på vardera sidan om boogie systemet är åtdragna varje gång vagnen tas i bruk. Om axeln för boogie systemet skulle röra sig (se bild 1) är vagnen och förare i omedelbar fara. Stanna omedelbart vagnen och dra åt bultarna som visas i bild 2. Veckovis En gång per vecka (eller inte senare än 20 timmar av användning) är det nödvändigt att smörja vagnens smörjnipplar som visas i bild 3. För att utföra underhållet bör du för bästa smörjning komma under vagnen för att smörja vagnens smörjnipplar. Detta är lättare att åstadkomma om vagnen är utan last. Boogie axel Bult på vardera sidan om boogie systemet Smörjnipplar Figur 36 a/b/c. Underhåll av boggi system V3-2016W21-SV Fors MW Ltd 44

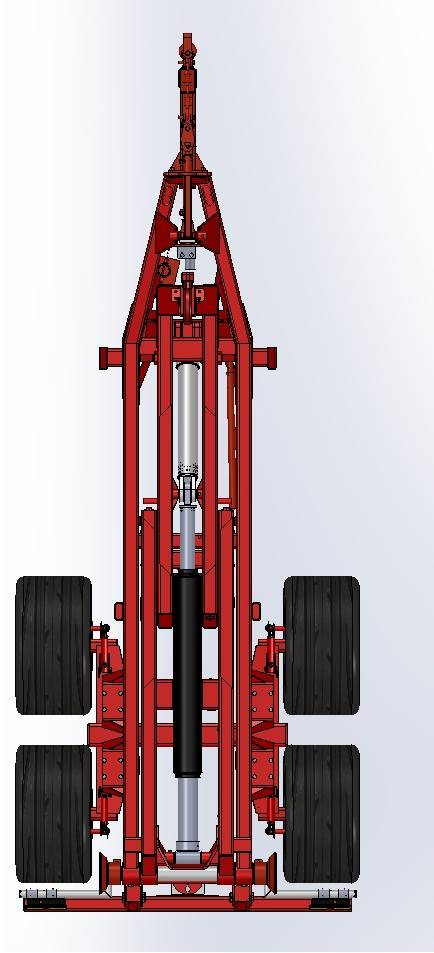

45 5.2.8 Smörjning Rekommenderad smörjning är en gång i veckan eller var 20: e driftstimma. För underhåll av smörjnipplar rekommenderas användande av en fettspruta. Se kapitel 5.1 för rekommenderade smörjningsmedel. Försäkra dig om regelbunden smörjning av din vagn genom att använda smörjningsschemat. Håll antändbart material borta från värme, gnistor eller öppen eld. Låt inte olja rinna ut i naturen. Spill av olja i marken förorenar miljön. Dragögla Länklager; 1st Länklager; 1st Växelramslagring; 2st Lagring - vänster; 1 st Lagring - vänster; 1 st Boggilagring - vänster; 2 st Boggilagring - höger; 2 st Lagring - vänster; 1 st Lagring - vänster; 1 st Lagring tallrik - vänster; 1 st Lagring bäraxel - vänster; 1st Lagring tallrik - höger; 1st Lagring bäraxel - höger; 1 st Figur 37. Smörjningsschema V3-2016W21-SV Fors MW Ltd 45

46 5.2.9 Åtdragningsmoment Åtdragningsmoment - bultad dragstång Tabell 9. Figur 38. Gänga Bultstyrka Åtdragningsmoment, Nm M16x M20x Åtdragningsmoment - fälgbultad Tabell 10. Figur 39 a/b. Gänga Bultstyrka Åtdragningsmoment, Nm M18x1, M20x1, M22x1, V3-2016W21-SV Fors MW Ltd 46

47 6. RESERVDELAR Bak samt växlingsram Figur 40. Cylinderfäste Figur 41. Midjekoppling Bak samt växlingsram reservdelar Tabell 11. Pos. Art. Nr. Benämning Note FMWA20020 Främre ramaxel Axel Grnd60-630(620) Distansring PLT4-ø80xø Saxpinne 10x100 DIN94 V3-2016W21-SV Fors MW Ltd 47

48 Boggi Figur 42. Boggi 6 Boggi reservdelar Tabell 12. Pos. Art. Nr. Benämning Notera Boggi komplett L Boggi komplett R Boggi axel Axeltapp Glidlager Ǿ Ringmutter M Bromscylinder V3-2016W21-SV Fors MW Ltd 48

49 Boggi blockering 1 2 Boggi blockering reservdelar Tabell 13. Figur 43a/b. Boggi blockering Pos. Art. Nr. Benämning Notera Boggisupport Boggicylinder 80/40x53 V3-2016W21-SV Fors MW Ltd 49

50 Tallrikar och underkörningsskydd , 3 Figur 44. Tallrikar Tallrikar reservdelar Tabell 14. Pos. Art. Nr. Benämning Notera / Tallrikar komplett. (vänster, höger) Axel Glidlager Ø Bäraxel 5 FMWS Underkörningsskydd V3-2016W21-SV Fors MW Ltd 50

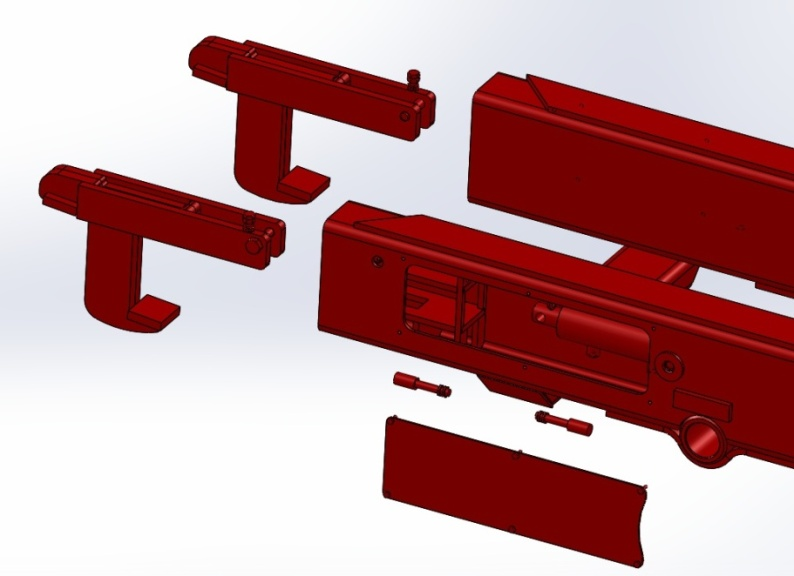

51 Växlingsenhet Figur 45. Växlingsenhet Växlingsenhet reservdelar Tabell 15. Pos. Art. Nr. Benämning Notera Växlingsenhet, komplett 1 FMWS20240 Tipp/växling lås L 2 FMWS Tipp/växling lås R 3 FMWP03885 Skydd PLT3-466x145 V3-2016W21-SV Fors MW Ltd 51

52 Ramlås 2 9 1, 7 4 5, 8 5, 8 3 6, 7 10 Figur 46. Ramlås Ramlås reservdelar Tabell 16. Pos. Art. Nr. Benämning FMWA Hydr. Ramlås anordning Länk Länk Länk 4 FMWP01119 Axel Axel Grnd FMWP Axel Grnd Saxpinne 4x45 DIN Låsstift 6x40 DIN Kedja Hydr cylinder 63x32x300 V3-2016W21-SV Fors MW Ltd 52

53 Hydrauliska komponenter Hydrauliska komponenter reservdelar Tabell 17. Pos. Art. Nr. Benämning Hydr cyl 138/105x1427 Teleskop Hydr cyl 138/75x2433 Teleskop Bromscylinder 40x25x85 (155) Tipp/Växlingscylinder 50/32x Elektriskt system För elektriskt schema se kapitel 3.7 Positionerna 5-8 rörande reservdelar är inte åskådliggjorda i det elektriska schemat. Figur 47. Baklampa Elektriska reservdelar Tabell 18. Pos. Art. Nr. Benämning Notera FMWE20006 El. Schema 1014 G2 Tipp/Växling FMWE Kabelkit med kontakt B710-B1417 FMWE El. schema Höger bakljus BIGAB FMWE El. scheme Vänster bakljus BIGAB R Baklampa Höger L Baklampa Vänster G Glas baklampa Lampa 12V, 5W Lampa 12V, 21W Lampa 12V, 10W V3-2016W21-SV Fors MW Ltd 53

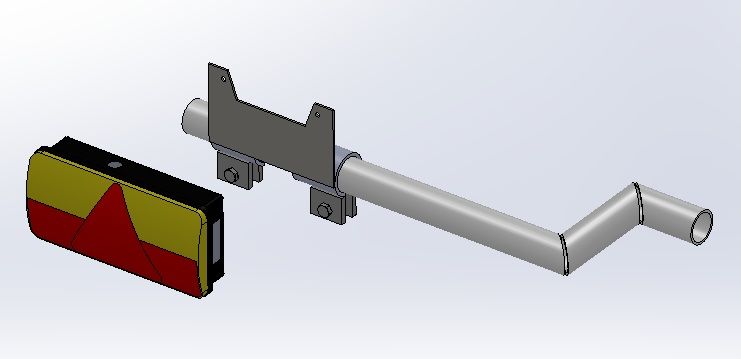

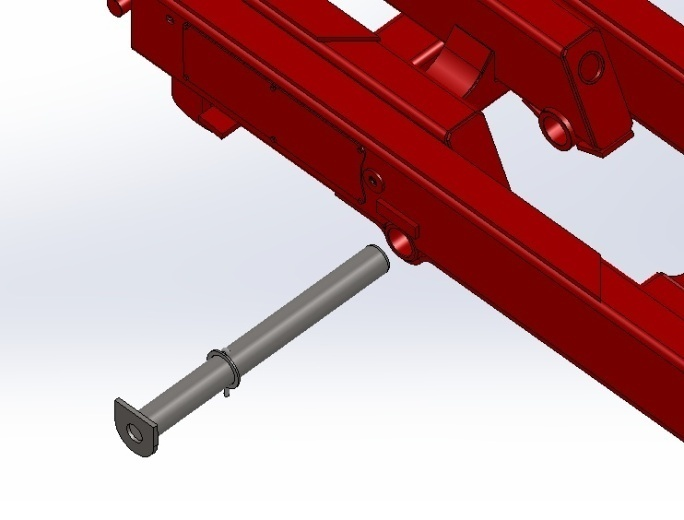

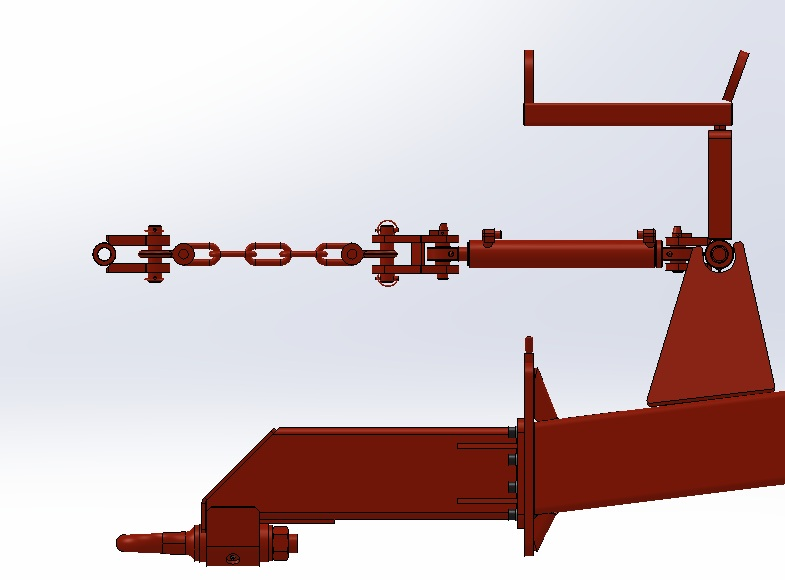

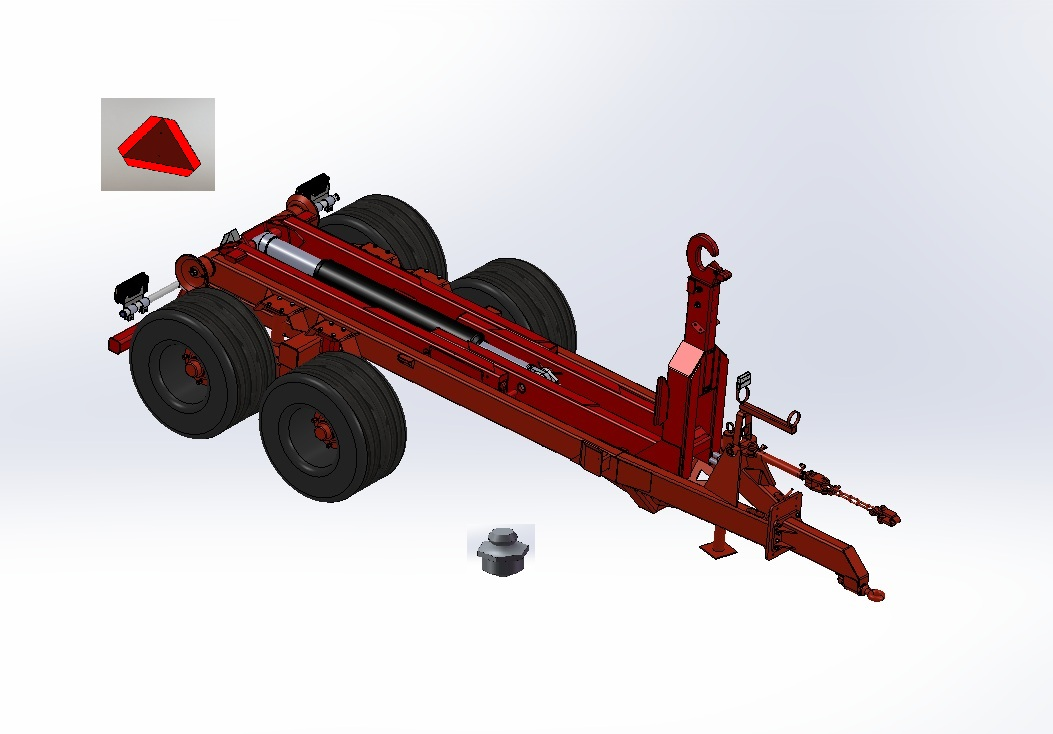

54 Övriga delar , 5 2 Figur 48. Övriga reservdelar Övriga reservdelar Tabell 19. Pos. Art. Nr. Benämning Notera Smörjnippel Se figur Dragögla Krok Stödben Sprint Säkerhetsstötta Se figur Reflektor 94*44 (orange) Reflektor 3-sidig(röd) V3-2016W21-SV Fors MW Ltd 54

55 7. FELSÖKNING Dessa felsöknings instruktioner är till för att hjälpa er att avgöra vad som orsakar driftsstoppet. Problem med den elektriska utrustningen Tabell 20. Fel symptom Motiv samt åtgärd Problem med belysningen Lampan slutat fungera. Byt lampa. Kontrollera och rengör de elektriska kopplingarna. Ledningstråden skadad eller bruten Kontrollera och åtgärda felet. Växling/Tippning fungerar inte Kontrollera sensorerna (4 stycken) Kontrollera relän (2 stycken) För mer information se sid. 23 Problem med den hydrauliska utrustningen Fel symptom Alltför långsam rörelse eller cylindern går inte tillbaks från utkört läge till neutralläge. Luft i det hydrauliska systemet Överdrivet läckage av olja från pumpen. Lågt oljetryck. Hydraulcylinderns kolvpackning läcker. Oljud från det hydrauliska systemet. Oljeläckage Motiv samt åtgärd Ventilen har fastnat. Rengör ventilens delar. Ventilen skall kunna röra sig fritt. Lokalisera den läckande punkten och eliminera defekten. Kontrollera nivån på oljan. Kontrollera snabbkopplingarna mellan dragfordonet och vagnen Byt pump. Justera nivån på oljan. Byt packning. Luft har tagit sig in i systemet. Lokalisera luftinsuget och eliminera defekten. Byt ut trasig slang. Justera slangkopplingarna Problem med bromssystemet Fel symptom Dålig funktion av bromsarna Olja på bromsband eller utslitna belägg. Motiv samt åtgärd Rengör beläggen och värm med gas eller byt bromsbackar Kontrollera spelet i bromsarmen och vid behov justera detta. V3-2016W21-SV Fors MW Ltd 55

56 8. EG-FÖRSÄKRAN om överensstämmelse med direktiv 2006/42/EG EG-FÖRSÄKRAN OM MASKINENS ÖVERENSSTÄMMELSE EC Declaration of Conformity of the Machinery Tillverkare: Fors MW AS Tule Saue Estland Den tekniska tillverkningdokumentationen är sammanställd av Peter Kastberg; /The technical file is compiled by Peter Kastberg; I hereby confirm that this complete trailer:/ Försäkrar härmed att denna komplett släpvagn BIGAB G2: Varumärke/Trade mark: BIGAB Funktion/Function: komplett växlarvagn/complete hook lift trailer Modell/Model: G2 Typ/type: BH variant: version: G2 VIN-kod/VIN: V60BH1014xxxxxxxx Varunamn/Trade name: BIGAB G2 Tillverkningsår/Manufacture year: xxxx är tillverkad i överensstämmelse med direktiv 2006/42/EG och kan användas monterad tillsammans med annan utrustning för att utgöra en komplett maskin. /Is manufactured accordingly to demands in directive 2006/42/EC and therefore can be used mounted together with other equipment to provide a complete machine./ Notera! Utrustningen får ej tas i bruk förrän maskinen eller anläggningen som den skall ingå i överensstämmer med kraven i EG s maskindirektiv 2006/42/EG. På grund av garanti och säkerhet är det av yttersta vikt att instruktionsboken läses innan maskinen tas i bruk. Note! The equipment can t be used before the machine or the formation that it will take place in, is accordingly to the demands of the EC Machinery Directive. For the guarantee and safety, it is of uttermost significance that the instruction book is read before the machine is put into service. / Saue, Estonia Peter Kastberg CEO V3-2016W21-SV Fors MW Ltd 56
