1 Fast och variabelt deplacement pumpar, motorer och tillbehör Katalog HY /SE April 2007 F1 F2 T1 VP1 Kraftuttag, PTO Tillbehör

2 Omräkningsfaktorer 1 kg... 2,20 lb 1 N... 0,225 lbf 1 Nm... 0,738 lbf ft 1 bar...14,5 psi 1 l...0,264 US gallon 1 cm ,061 cu in 1 mm... 0,039 in 9 / 5 C F 1 kw... 1,34 hp Parker Hannifin

3 Allmänt Allmänt Konstruktion och användning Sidorna 4-9 Pumpval och ledningsdimensionering Pumpval och ledningsdimensionering Installationsanvisning Sidorna F1 pump F1 Fast deplacement - Axialkolvpump. ISO och SAE Sidorna F1 motor F1 Fast deplacement - Axialkolvmotor Sidorna F2 Tvåflödespump F2 Fast deplacement - Axialkolvpump Sidorna T1 pump T1 Fast deplacement - Axialkolvpump Sidorna VP1 pump VP1 Variabelt deplacement - Axialkolvpump Sidorna BLA BLA Matarenhet Sida 43 Nipplar Nipplar Sugnipplar och nippelsatser Sida Hjälpventiler Bypass-ventiler, avlastningsventiler, ledningsmonterad avlastningsventil, Hjälpventiler Sidorna Tillbehör Tillbehör Manöversatser för kraftuttag (PTO), adaptersats för motorkraftuttag, kardanaxlar, medbringare, konsoler, SB fördelningsväxlar Sidorna Installation och uppstart Installation och uppstart F1, F2, T1 och VP1 Sidorna Kraftuttag (PTO) PTO Kraftuttag, PTO från Parker och Parker Chelsea Sidorna Parker Hannifin

4 Allmänt Allmänt F1 pump ISO F1 erbjuder en rad ytterligare plusvärden för användare av styckegodskranar, lastväxlare, liftdumpers, timmerkranar och tippar i kombination med kranar. F1 är en effektiv och genial pump med oöverträffad driftsäkerhet. De små inbyggnadsmåtten gör det enkelt att installera F1-pumpen, dessutom till en låg kostnad. Egenskaper för F1 är t ex: Höga självsugningsvarvtal Arbetstryck upp till 400 bar Hög totalverkningsgrad Låg ljudnivå Små inbyggnadsmått Låg vikt... tack vare: - 45 pumpvinkel - Optimerad portgeometri i anslutningstoppen - Hus i ett stycke - Sfäriska kolvar som tillåter höga varvtal - Lamellkolvringar för lågt inre läckage - Kuggsynkronisering mellan axel och cylindertrumma - Kan installeras ovanför tankens nivå - Klarar låga temperaturer och är tålig mot stora temperaturförändringar - Monteringsfläns och axel enligt ISO standard F1 kolv med laminerad kolvring. Se sida Kolvlåsning i F1-axeln. 4 Parker Hannifin

5 Allmänt F1 pump SAE Egenskaper: Lamellkolvringar för lågt inre läckage Kuggsynkronisering mellan axel och cylindertrumma Arbetstryck upp till 350 bar Kan installeras ovanför tankens nivå Klarar låga temperaturer och är tålig mot stora temperaturförändringar Monteringsfläns och axel enligt SAE-B standard 4 storlekar: -25 / -41 / -51 / -61 cm 3 /varv 1 Se sida 22 F1 motor ISO Egenskaper: Lamellkolvringar för lågt inre läckage Kuggsynkronisering mellan axel och cylindertrumma Arbetstryck upp till 250 bar Klarar låga temperaturer och är tålig mot stora temperaturförändringar Monteringsfläns och axel enligt ISO standard Klarar hög acceleration Se sida 25 5 Parker Hannifin

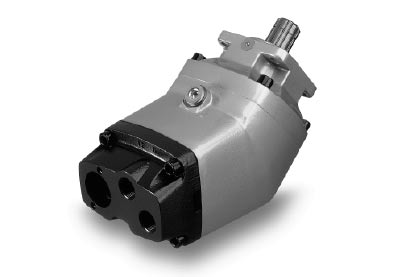

6 Allmänt Tvåflödespump serie F2 Serie F2 är en vidareutveckling av tvåflödesvarianten av serie F1, världens första lastbilspump av bent axis-typ. Tvåflödespumpen erbjuder möjligheten att med en pump erhålla två flöden som är helt oberoende av varandra. Fördelarna med en tvåflödespump är att man, med en lämplig uppbyggnad av hydraulsystemet, kan få tre olika stora flöden vid samma motorvarvtal på lastbilen. Tvåflödespumpen ger därför möjlighet att ytterligare optimera hydraulsystemet, vilket ger: Minskad energiåtgång Minskad risk för varmgång Lägre vikt Enklare installation Standardiserade systemlösningar Med tvåflödespumpen kan två funktioner köras oberoende av varandra, vilket ger både högre hastighet och bättre precision i körningen. Kravet på hydraulsystemet kan också vara ett stort och ett litet flöde eller två lika stora flöden. Alla alternativen kan lösas med en tvåflödespump. Möjligheten finns också att utnyttja ett av pumpens flöden i kombination med högt systemtryck för att senare, när trycknivån i systemet sjunkit, använda båda flödena. Detta eliminerar risken för överbelastning av kraftuttaget samtidigt som det ger en mer optimal körning. Typiska tvåflödestillämpningar Stora styckegodskranar Skogskranar Lastväxlare Tippar i kombination med kran Sopbilar Axeltapp och fästfläns följer ISO-standarden och är anpassad för direktmontage på kraftuttag. Se sida 27 6 Parker Hannifin

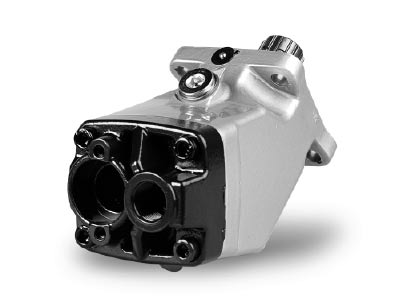

7 Allmänt T1 pump 1 T1-pumpen har ett fast deplacement och är en vidareutveckling av serie T1, som var speciellt framtagen för att uppfylla fordringarna för mindre krävande lastbilsapplikationer såsom tippflak och små kranar med kortvariga och inte så ofta förekommande arbetscykler. Pumpkonstruktionen är mycket lik F1-pumpens men är ändå mer kompakt. Den utnyttjar våra välkända 40 - och 45 -koncept med sfäriska kolvar och lamellkolvringar, som ger hög volymetrisk och mekanisk verkningsgrad. Dessutom uppnås, på grund av ett litet antal detaljer i pumpen, en oöverträffad tillförlitlighet. Maxvarvtal 2300 v/min Arbetstryck max 350 bar Hög totalverkningsgrad Låg vikt Små inbyggnadsmått Robust konstruktion T1-pumpen kan installeras på de flesta europeiska lastbilsväxellådor, då axeländen och monteringsflänsen följer den europeiska standarden. Parker Hannifin kan också leverera lämpliga kraftuttag. Typiska tillämpningar för T1 Tippapplikationer Applikationer med låga tryck och korta arbetscykler Se sida 30 7 Parker Hannifin

8 Allmänt VP1 pump VP1-pumpen är en lastbilspump med variabelt deplacement. VP1 kan direktmonteras på ett kraftuttag på växellådan eller på ett kopplingsoberoende kraftuttag (t ex motorkraftuttag) som följer ISO-standarden En tillämpning där VP1-pumpens finesser kommer till sin rätt är t ex lastbilskranar med lastkännande hydraulsystem. Hydraulsystem med många olika flödesbehov för t ex sopbilar, slamsugningsbilar och olika kombinationer av tippar, kranar, plogar, salt/sandspridare o s v, kan förenklas betydligt och ges en mer optimal funktion med hjälp av VP1-pumpen. VP1-pumpen förser hydraulsystemet med rätt flöde i rätt ögonblick, vilket effektivt minskar både energiåtgång och värmeutveckling. Det innebär ett tystare system med lägre energiförbrukning. VP1-pumpen har en hög verkningsgrad, små installationsmått och en extremt låg vikt. Den är pålitlig, ekonomisk och enkel att installera. De tre pumpstorlekarna, VP1-45, -75 och -120, har mycket kompakta installationsmått. Konstruktion Stor vinkel kompakt uppbyggnad Pumpens konstruktion medger en vinkel på upp till 20 mellan kolv och vickskiva, vilket gör att pumpen blir mycket kompakt. VP1 passar de flesta lastkännande system, oavsett fabrikat. Fördelar: Variabelt deplacement Låg ljudnivå Högt vikt/effekt-förhållande Kompakt och lätt Hög verkningsgrad Robust konstruktion Klarar låga temperaturer Kan direktmonteras och tandemmonteras (tandemmontage gäller för -45 och -75) Tandemmontage Den genomgående axeln för storlekarna -45 och -75 medger tandemkoppling av ytterligare en pump, t ex en F1-pump med fast deplacement. Lång livslängd VP1 är konstruerad för lastbilar med lastkännande hydraulsystem. Den är robust och kraftfull men ändå enkel, med få rörliga delar, vilket ger en robust och pålitlig pump med lång livslängd. Nedhållarplatta Nedhållarplattan (se genomskärningen av pumpen på sida 35, kapitel 7) är kraftigt dimensionerad och gör att pumpen klarar höga varvtal och snabba hastighetsvariationer. (t ex motorkraftuttag). Se sida 34 8 Parker Hannifin

9 Allmänt Tillbehör 1 1 Adaptersatser och tillbehör för F1-, F2-, T1- och VP1-pumpar R L ROTATION 2 3 NORMAL RUNNING CHANGE FILTER BLA Matarenhet Se kapitel 8. Nipplar Sugnipplar och och nippelsatser Se kapitel 9. Bypass-ventiler BPV-F1/-T1, BPV-F1-25 and 81, BPV-F2, Se kapitel 10. Avlastningsventil BPV-VP1, BPV-L. Se kapitel 10. Tillbehör Manöversats för kraftuttag (PTO), PTO adaptersats, kardanaxlar, medbringare, montagesatser, fördelningsväxlar (SB 1-1,18, 1-1,54) Se kapitel Parker Hannifin

10 Pumpval och ledningsdimensionering Pumpval och ledningsdimensionering Installationsanvisning för F1-, F2-, T1- och VP1-pumpar Innehåll Sida Val av pumpstorlek F1 och T Pumpval och ledningsdimensionering För alla pumpar...12 Nomogram Parker Hannifin

11 Pumpval och ledningsdimensionering Val av pumpstorlek F1 och T1 Följande tabell visar pumpflödet vid valda utväxlingar på kraftuttaget och motorvarvtal. 2 Utväxling Motorvarv Flöde [l/min] [r/min] T1-51 T1-81 T1-121 F1-25 F1-41 F1-51 F1-61 F1-81 F :0, :1, :1, :1, Anm.: - Se till att kraftuttagets max tillåtna böjmoment, som beror på pumpens vikt, inte överskrids. (Ungefärligt tyngdpunktsläge för de olika pumpstorlekarna framgår av måttritningarna.) - Se till att kraftuttagets max tillåtna, utgående moment inte överskrids. - Kontakta Parker Hannifin om inloppstrycket kan tänkas bli mindre än 1,0 bar (abs.); otillräckligt inloppstryck kan orsaka kavitation med hög ljudnivå och pumpskador som följd. Flöde och moment (utan hänsyn till verkningsgrad) D x n Flöde: Q = [l/min] 1000 där: D är pumpdeplacement [cm 3 /varv] n är pumpvarvtal [v/min] D x p Moment: M = [Nm] 63 där: D är pumpdeplacement [cm 3 /varv] p är max utnyttjat tryck [bar] 11 Parker Hannifin

12 Pumpval och ledningsdimensionering Följande exempel visar hur man kan välja lämplig pumpstorlek i en lastbilsapplikation: Driftsförhållanden En viss lastbilskran fordrar exempelvis följande: Flöde: l/min Tryck: 230 bar Dieselmotorns varvtal 800 v/min Bestäm pumpens varvtal Som exempel, om en PTO ger utväxlingen 1:1,54, blir pumpvarvtalet: 800 x 1, v/min Välj pumpstorlek Gå in i diagram 1 och välj den pump som vid 1200 v/min ger l/min. Följ linje a (1200 v/min) till dess den korsar linje b (70 l/min). F1-60 är ett lämpligt val Pumpens momentbehov Kontrollera att växellådan och kraftuttaget klarar momentet. Gå in i diagram 2 och läs av erforderligt vridmoment för pumpen. Följ linje c (230 bar) till dess den korsar linjen för F1-60 (den valda pumpstorleken). Läs av 220 Nm (vid d ) Anm. En tumregel är att välja den högsta utväxling på kraftuttaget och den minsta pumpstorlek som uppfyller fordringarna utan att överskrida pumpens varvtals-, tryck- och effektgränser. Flöde [l/min] b 50 Vridmoment [Nm] d Diagram 1. a Varvtal [v/min] Ledningsdimensionering För alla pumpar Ledningstyp Flödeshastighet [m/s] Sugledning max. 1,0 Tryckledning max. 5, c Tryck [bar] Diagram 2. Oljeflöde Flödeshastighet [m/s] vid viss ledningsstorlek [mm/inch] [l/min] 19 / 3 / 4 " 25 / 1" 32 / 1 1 / 4 " 38 / 1 1 / 2 " 51 / 2" 64 / 2 1 / 2 " 25 1,5 0,8 0,5 0,4 0,2 0,1 50 2,9 1,7 1,0 0,7 0,4 0,3 75 4,4 2,5 1,6 1,1 0,6 0,4 Sugledning 100 (5,9) 3,4 2,1 1,5 0,8 0,5 150 (8,8) (5,1) 3,1 2,2 1,3 (0,8) ,1 2,9 1,6 1,0 Tabell 1. Tryckledning 12 Parker Hannifin

13 För att erhålla tillräckligt inloppstryck, låg ljudnivå och små värmeförluster bör flödeshastigheterna i tabell 2 inte överskridas. Välj den ledningsdimension som, enligt tabell 3, ger en flödeshastighet som ligger inom de rekommenderade värdena; exempel: Vid 100 l/min, fordras en 50 mm (2") sugledning och en 25 mm (1") tryckledning. Pumpval och ledningsdimensionering Anm.: Långa sugledningar, lågt inloppstryck (orsakat t ex av att tanken ligger lägre än pumpen) och/eller låga temperaturer kan fordra större ledningsdimensioner. I annat fall måste pumpens varvtal sänkas för att förhindra kavitation (som kan orsaka hög ljudnivå, försämrade prestanda och skador på pumpen). 2 Ledningstyp Flödeshastighet [m/s] Sugledning max. 1,0 Tryckledning max. 5,0 Nomogram Flöde - invändig ledningsdiameter - flödeshastighet Exempel 1 Tryckledning Q = 65 l/min d = 3/4" v = 3,8 m/s Exempel 2 Sugledning Q = 50 l/min v = 0,8 m/s d = 1 1/2" Q = flöde [l/min] ½ 2 11/ 2 11/ / 8 3 / 4 5 / 8 1/ 2 3 / 8 5 / 16 1/ 4 3 / 16 Tabell inch mm d = invändig ledningsdiameter [Ø mm] Sug Tryck 0,4 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 v = flödeshastighet [m/s] Tabell Parker Hannifin

14 F1 pump F1-ISO F1 pump - Fast deplacement Innehåll Sida Kapitel Pumpval och ledningsdimensionering F1-25 till -101, ISO...15 Specifikationer och pump i genomskärning...15 Installationsmått, F1-25, -41, -51 och Orderinformation och standardvarianter Installationsmått, F1-81 och Tryckanslutningar...17 F1-12 ISO med BSP-anslutningar...18 Specifikationer och pump i genomskärning...18 Orderinformation och standardvarianter...19 Installationsmått, F1-25, -41, -51 och -61 med BSP-anslutningar...20 Orderinformation och standardvarianter Installationsmått, F1-81 och -101 med BSP-anslutningar...21 Sugnipplar Installation och uppstart Parker Hannifin

15 F1 pump - Fast deplacement F1-25 till -101, ISO Specifikationer F1 storlekar Deplacement [cm 3 /varv] 25,6 40,9 51,1 59,5 81,6 102,9 Max flöde 1) [l/min] vid 350 bar ) 185 3) vid 400 bar Max arbetstryck [bar] kontinuerligt intermittent Pumpvarvtal [v/min] - avlastad pump (lågt tryck) max varvtal vid 350 bar 2) ) ) - max varvtal vid 400 bar 2) ) Pumpmoment 1) [Nm] vid 350 bar vid 400 bar Max inmatad effekt [kw] - kontinuerligt intermittent 4) Vikt [kg] 8,5 8,5 8,5 8,5 12,5 12,5 1) Teoretiska värden ) Vid inloppstryck 1,0 bar (abs.) med mineralolja, viskositet 30 mm 2 /s (cst) 3) Med 2 1 / 2 " (63 mm) sugledning Med 2" (50 mm) sugledning: F1-81 max 1400 rpm (Q 120 l/min); F1-101 max 1000 rpm (Q 120 l/min) 4) Max 6 sekunder under en minuts körning. Anm.: För ljudnivåer - kontakta Parker Hannifin. 3 Pump i genomskärning Ingående axel 4. Hus 7. Kolv med kolvring F1_stor_section_ ai 2. Lager 5. Kuggkrans 8. Cylindertrumma 3. Axeltätning 6. Trumstöd 9. Anslutningstopp 15 Parker Hannifin

16 F1 pump - Fast deplacement Installationsmått, F1-25, -41, -51 och Suganslutning Tryckanslutning OBS: Sugnippel måste beställas separat 109 Ø13 (x4) Vänstergående , Högergående Tryckanslutning Suganslutning ROTATION Tyngdpunktsläge ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80(+0/-0,013) Spline shaft B8x32x36 (DIN 5462) 108 M12x24 Orderinformation Exempel: F1-pumpstorlek 25, 41, 51, 61, 81 eller 101 Rotationsriktning R Högergående L Vänstergående OBS: Sugnippel måste beställas separat. Se kapitel 9. F R Standardvarianter Beteckning Beställningsnr. F1-25-R L F1-41-R L F1-51-R L F1-61-R L Parker Hannifin

17 Installationsmått, F1-81 och -101 F1 pump - Fast deplacement Suganslutning Tryckanslutning OBS: Sugnippel måste beställas separat 110 Ø13 (x4) Vänstergående Högergående Tryckanslutning Suganslutning R ROTATION L Tyngdpunktsläge Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Spline B8x32x36 (DIN 5462) Tryckanslutningar Pumpstorlek Tryckport 1) / 4 " / 4 " / 4 " / 4 " -81 1" " 1) G-gänga (nippel ej inkluderad). Ø80(+0/-0,013) Ø34,9 Standardvarianter Beteckning 118 Beställningsnr. F1-81-R L F1-101-R L M12x24 OBS: Sugnippel måste beställas separat. Se kapitel Parker Hannifin

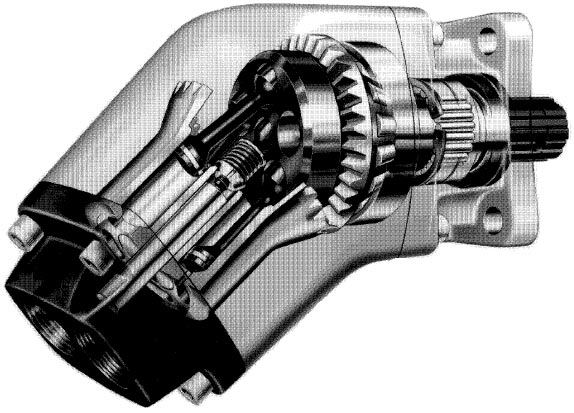

18 F1 pump - Fast deplacement F1-12 ISO med BSP-anslutningar Specifikationer F1 storlekar 12 Deplacement [cm 3 /varv] 12 Max flöde 1) [l/min] 28 Max arbetstryck [bar] 350 Pumpvarvtal [v/min] - avlastad pump (lågt tryck) max självsugningsvarvtal 2300 Pumpmoment 1) [Nm] 67 Max inmatad effekt [kw] - kontinuerligt intermittent 2) 21.7 Vikt [kg] 6.7 ) 1) Teoretiska värden ) Max 6 sekunder under en minuts körning. Anm.: För ljudnivåer - kontakta Parker Hannifin. Pump i genomskärning Anslutningstopp 4 Hus 7 Lagerhus med fläns 2 Cylindertrumma 5 Kuggkrans 8 Axeltätning 3 Kolv med kolvring 6 Rullager 9 Ingående axel 18 Parker Hannifin

19 F1 pump - Fast deplacement Installationsmått, F1-12 med BSP-anslutningar 106 Ø13 (x4) ROTATION Tyngdpunktsläge 40 Tryckanslutning BSP 1/2" 48 Suganslutning BSP 3/4" , ,8 1,85 +0,3/-0 Spline B8x32x36 (DIN 5462) Ø34,9 8,5 Ø80(+0/-0,013) 106 Dräneringshål (mellen axeltätningar) M12x24 (gänga) F1_12_install_UK.eps Orderinformation Exempel: F1-pumpstorlek 12 Rotationsriktning R Högergående L Vänstergående F R Standardvarianter Beteckning Beställningsnr. F1-12-R L OBS: Sugnippel måste beställas separat. Se kapitel Parker Hannifin

20 F1 pump - Fast deplacement Installationsmått, F1-25, -41, -51 och -61 med BSP-anslutningar Tyngdpunktsläge Suganslutning Tryckanslutning 109 Ø13 (x4) , ROTATION Vänstergående Högergående Tryckanslutning Suganslutning ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline B8x32x36 (DIN 5462) 108 M12x24 Anslutningsportar (alla portar är BSP) F1-pumpstorlek Tryckanslutning Suganslutning / / / / 4 1 Orderinformation Exempel: F RB F1-pumpstorlek 25, 41, 51, 61, 81 eller 101 Rotationsriktning RB Högergående/BSP LB Vänstergående/BSP Standardvarianter Beteckning Beställningsnr. F1-25-RB LB F1-41-RB LB F1-51-RB LB F1-61-RB LB OBS: Sugnippel måste beställas separat. Se kapitel Parker Hannifin

21 F1 pump - Fast deplacement Installationsmått, F1-81 och -101 med BSP-anslutningar Tyngdpunktsläge Suganslutning Tryckanslutning Ø13 (x4) Vänstergående Högergående R ROTATION L Tryckanslutning Suganslutning Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Spline B8x32x36 (DIN 5462) Ø34,9 Ø80 (+0/-0,013) 118 M12x24 Anslutningsportar (alla portar är BSP) F1-pumpstorlek Tryckanslutning Suganslutning / / 4 Orderinformation Exempel: F RB F1-pumpstorlek 25, 41, 51, 61, 81 or 101 Rotationsriktning RB Högergående/BSP LB Vänstergående/BSP Standardvarianter Beteckning Beställningsnr. F1-81-RB LB F1-101-RB LB OBS: Sugnippel måste beställas separat. Se kapitel Parker Hannifin

22 F1 pump F1-SAE F1 pump - Fast deplacement Innehåll Sida Kapitel Pumpval och ledningsdimensionering Specifikationer...23 Pump i genomskärning...23 Installationsmått...24 Orderinformation (SAE)...24 Tryckanslutningar...24 Standardversioner (SAE)...24 Sugnipplar Installation och uppstart Parker Hannifin

23 F1 pump - Fast deplacement Specifikationer F1 storlekar Deplacement [cm 3 /varv] 25,6 40,9 51,1 59,5 Max flöde 1) [l/min] vid 350 bar vid 400 bar Max arbetstryck [bar] kontinuerligt intermittent Pumpvarvtal [v/min] - avlastad pump (lågt tryck) max varvtal vid 350 bar 2) max varvtal vid 400 bar 2) Pumpmoment 1) [Nm] vid 350 bar vid 400 bar Max inmatad effekt [kw] - kontinuerligt intermittent 3) Vikt [kg] 8,5 8,5 8,5 8,5 1) Teoretiska värden ) Vid inloppstryck 1,0 bar (abs.) med mineralolja, viskositet 30 mm 2 /s (cst) 3) Max 6 sekunder under en minuts körning. Anm.: Kontakta Parker Hannifin för information om ljudnivåer. 3 Pump i genomskärning 1. Pumpaxel 2. Lager 3. Axeltätning 4. Hus 5. Kuggkrans 6. Trumstöd 7. Kolv med kolvring 8. Cylindertrumma 9. Anslutningstopp Parker Hannifin

24 F1 pump - Fast deplacement Installationsmått, F1-25, -41, -51 och -61 (SAE) Mått i mm [inch] 89,8 [3,54] 118 [4,65] 1 1 / 16 "-12 UN Adapter för tryckanslutning inkluderad Vänstergående Sugnippel måste beställas separat 206 [8,11] 41,5 [1,63] 16 [6,57] 85 [3,35] R ROTATION L S monteringsfläns (SAE J744, B ) Spline S Spline-axel, shaft S (SAE (SAE J744b) J744b) 22-4, 22-4, 13T, 13T, 16/32 16/32 DP; DP. Spline enl. SAE J498b, klass [5,13] 98 [3,86] 32 [1,26] 118 [4,65] Al-Si10Mg 56 [2,22] Ø21,6 [0,850] Ø101,60 (+0/-0,05) [4,000 (+0/-0,002)] Ø14,3 [0,56] (x4) Tyngdpunktsläge 1 1 / 16 "-12 UN Adapter för tryckanslutning inkluderad 9,5 [0,37] Suganslutning 8 [0,32] 186 [7,32] 33 [1,30] [0,86] [1,02] 12 [0,47] M [1,02] [0,86] Suganslutning Högergående 163 [6.43] 14,5 [0,57] Orderinformation (SAE) Exempel: F R U - S N - S F1-pumpstorlek 25, 41, 51 eller 61 Rotationsriktning R Högergående L Vänstergående Tryckanslutningar Pumpstorlek Tryckport 1) / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN 1) Adapter (BSP-till-SAE) inkluderad. Axelände S SAE spline "B" spline Axeltätning N Nitril Monteringsfläns S SAE "B" Tryckanslutning U SAE O-ring, UN-gänga Standardversioner (SAE) Beteckning 24 Parker Hannifin Beställningsnr. F1-25-R L F1-41-R L F1-51-R L F1-61-R L OBS: Sugnippel måste beställas separat. Se kapitel 9.

25 F1 motor F1 motor - Fast deplacement 3 4 Innehåll Sida Kapitel Pumpval och ledningsdimensionering Specifikationer...26 Orderinformation...26 Installationsmått...26 Tryckanslutningar...26 Standardversioner...26 Sugnipplar Installation och uppstart Parker Hannifin

26 PART NO. TYPE SER NO. Katalog HY /SE F1 motor - Fast deplacement Specifikationer Motorstorlek F1-25-M 41-M 51-M 61-M 81-M 101-M 121-M Deplacement [cm 3 /varv] 25,6 40,9 51,1 59,5 81,6 102,9 118,5 Max arbetstryck [bar] kontinuerligt intermittent Varvtal [v/min] kontinuerligt intermittent Vridmoment (Teoretiskt) [Nm] vid 200 bar vid 350 bar Max utgående effekt [kw] kontinuerligt intermittent Vikt [kg] 8,5 8,5 8,5 8,5 12,5 12,5 12,5 Orderinformation Exempel: F M F1-motorstorlek 25, 41, 51, 61, 81, 101 eller 121 Installationsmått Tryckanslutningar Motorstorlek Anslutning F1-25/41/51/61 3 / 4 " -81/101/121 1" Ø13 (x4) Standardversioner Beteckning Beställningsnr. F1-25-M M M M M M M NB: - Installationsmått utan parantes gäller för F1-81/-101/-121-M. - Installationsmått inom parentes [ ] gäller för F1-25/-41/-51/-61-M. Alla mått i mm. 98 [104] 114 Anslutning B [BSP 3 / 4 "] BSP 1" 49,5 Anslutning A [BSP 3 / 4 "] BSP 1" [98] 113 Made in Sweden - OBS! Dränerledning måste monteras. Anslutning BSP 1/2" Max tryck i dränerledningen är 3 bar. [167] 220 [206] Spline B8x32x36 (DIN 5462) Ø80 (+0/-0,013) M12x24 Ø34,9 26 Parker Hannifin

27 Tvåflödespump serie F2 Tvåflödespump F2 - Fast deplacement 4 5 Innehåll Sida Kapitel Pumpval och ledningsdimensionering Specifikationer...28 Installationsmått...29 Orderinformation...29 Standardversioner...29 Sugnipplar...44 Sugnipplar för VP1-045/075 se sida Installation och uppstart Parker Hannifin

28 Tvåflödespump F2 - Fast deplacement Specifikationer Pumpstorlek F2-42/42 53/53 55/28 70/35 Deplacement [cm 3 /varv] Port A Port B Max arbetstryck [bar] kontinuerligt intermittent Maxvarvtal [varv/min] (avlastad pump vid lågt tryck) Max självsugningsvarvtal [varv/min] Portarna A 1) 2) och B 1) 2) trycksatta Port A 2) avlastad, tryck i port B Inmatad effekt [kw] max intermittent 3) max kontinuerligt Vikt [kg] ) Med 2 1 / 2 sugledning; med 2 sugledning: 53/53 och 70/35 max varv/min, 42/42 och 55/28 max 1400 varv/min. (q 120 l/min) 2) Vid inloppstrycket 1,0 bar (abs.) Obs! Ett lägre inloppstryck påverkar pumpens prestanda. 3) Max 6 sekunder under en minuts körning. Flöde som funktion av varvtal (teoretiska värden) Rotationsbundna anslutningstoppar Yttre tryckanslutning (A) Suganslutning Inre tryckanslutning (B) Yttre tryckanslutning (A) Suganslutning Inre tryckanslutning (B) A F2 B Anslutningstopp för högergående pump Anslutningstopp för vänstergående pump Pumpvarvtal [varv/min] F2-53/53 flöde[l/min] Port A Port B Totalt (A + B) OBS: Värden för 42/42 är 80% av motsvarande värden för 53/53 F2-70/35 flöde [l/min] Port A Port B Totalt (A + B) OBS: Värden för 55/28 är 80% av motsvarande värden för 70/35 F2 B A Axelmoment som funktion av tryck (teoretiska värden) Tryck [bar] F2-53/53 moment [Nm] Port A Port B Totalt (A + B) OBS: Värden för 42/42 är 80% av motsvarande värden för 53/53 F2-70/35 moment [Nm] Port A Port B Totalt (A + B) OBS: Värden för 55/28 är 80% av motsvarande värden för 70/35 28 Parker Hannifin

29 Tvåflödespump F2 - Fast deplacement Installationsmått 81 Tryckanslutningar (G3/4") 51 Suganslutning F2 B Högergående Vänstergående Tyngdpunktsläge B Inspek-tionspropp /-0 Spline B8x32x36 (DIN 5462) Ø33 +0/-0.1 Ø34.9 Ø80 (+0/-0,013) M12x24 Dräneringshål (mellan axeltätningarna) Orderinformation Exempel: F2-pumpstorlek [cm 3 /v] 42/42 53/53 55/28 70/35 Rotationsriktning L Vänstergående R Högergående F2-53/53 - L Standardversioner Beteckning Beställningsnr. F2-42/42-R F2-42/42-L F2-53/53-R F2-53/53-L F2-55/28-R F2-55/28-L F2-70/35-R F2-70/35-L F2plus_install_GB.eps Observera! - Innan uppstart skall inspektionspluggen dras åt med Nm. - För att ändra rotationsriktning måste anslutningstoppen bytas ut. OBS: Sugnippel måste beställas separat. Se kapitel Parker Hannifin

30 T1 pump T1 pump - Fast deplacement Innehåll Sida Kapitel Pumpval och ledningsdimensionering Specifikationer...31 Pump i genomskärning...31 Installationsmått Orderinformation...33 Standardversioner...33 Tryckanslutningar...33 Sugnipplar Installation och uppstart Parker Hannifin

31 T1 pump - Fast deplacement Specifikationer Pumpstorlek - T Deplacement [cm 3 /varv] 50,0 81,5 118,5 Maxflöde 1) [l/min] ) 190 3) Max arbetstryck [bar] - kontinuerligt intermittent Pumpvarvtal [v/min] - avlastad pump (lågt tryck) maxvarvtal 2) ) ) Pumpmoment 1) [Nm] - vid 200 bar vid 350 bar Max inmatad effekt [kw] - kontinuerligt intermittent 4) Vikt [kg] 7,2 8,5 12,5 1) Teoretiska värden. 2) Gäller vid ett inloppstryck på 1,0 bar (abs.) under drift med mineralolja med viskositeten 30 mm 2 /s (cst). 3) Gäller med 2 1 / 2 " sugledning. Med 2" sugledning: T1-81 max 1400 v/min (Q 120 l/min); T1-121 max 950 v/min (Q 120 l/min). 4) Max 6 sekunder under en (1) minut. Anm: Kontakta Parker Hannifin för information om ljudnivåer. Pump i genomskärning (T1-51 visad) Pumpaxel 4. Pumphus 7. Kolv med lamellring 2. Axeltätningar 5. Kuggkrans 8. Cylindertrumma 3. Lager 6. Trumstöd 9. Anslutningstopp 31 Parker Hannifin

32 T1 pump - Fast deplacement Installationsmått, T Ø13 (x4) Suganslutning Tryckanslutning BSP 3/4" 101 Vänstergående Tryckanslutning BSP 3/4" Högergående Suganslutning ROTATION Tyngdpunktsläge ,8 1,85 +0,30/-0 Spline B8x32x36 (DIN 5462) Installationsmått, T1-81 Ø80 (+0/-0,013) Ø33 +0/-0,25 Ø34,9 +0/-0, T1_51_install_GB.eps Dräneringshål (mellan axeltätningarna) M12x24 Suganslutning Tryckanslutning BSP 3/4" 109 Ø13 (x4) Vänstergående Tryckanslutning BSP 3/4" Högergående Suganslutning ROTATION Tyngdpunktsläge ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline shaft B8x32x36 (DIN 5462) 108 M12x24 32 Parker Hannifin

33 T1 pump - Fast deplacement Installationsmått, T Suganslutning Tryckanslutning BSP 1" Ø13 (x4) Vänstergående Tryckanslutning BSP 1" Höger-gående Suganslutning R ROTATION L Tyngdpunktsläge Al-Si10Mg 55 27,8 7 Orderinformation Exempel: T R T1-pumpstorlek 51, 81 eller 121 Rotationsriktning R Högergående L Vänstergående 1,85 +0,3/-0 Spline B8x32x36 (DIN 5462) OBS: Sugnippel måste beställas separat. Se kapitel 9. Ø34,9 Ø80 (+0/-0,013) T1_121_install_ny3.eps Standardversioner Beteckning M12x Beställningsnr. T1-51-R L T1-81-R L T1-121-R L Tryckanslutningar Pumpstorlek Tryckport 1) / 4 " / 4 " " 1) G-gänga (nippel ej inkluderad). 33 Parker Hannifin

34 VP1 pump VP1 pump - Variabelt deplacement Innehåll Sida Kapitel Pumpval och ledningsdimensionering Specifikationer...35 VP1-45 /-75 i genomskärning och installationsmått (VP1-45 och -75) VP1-120 i genomskärning...37 Installationsmått...38 Orderinformation...39 VP1 i lastkännande system...39 VP1-LS lastkännande regulator...40 LS-ventilblock-45/ Tandemmontage VP1-045/ LS lastkännande styrfunktion VP Sugnipplar Installation och uppstart för VP Dränerledning Parker Hannifin

35 VP1 pump - Variabelt deplacement Specifikationer Pumpstorlek VP1 45 VP1 75 VP1-120 Max deplacement [cm 3 /varv] Max tryck [bar] - kontinuerligt 1) intermittent 2) Ställtid [ms] - max-till-min min-till-max Självsugningsvarvtal 3) [varv/min] - 2 sugledning, max / 2 sugledning, max Regulatortyp LS Splines på axeltappen DIN 5462 Monteringsfläns ISO Vikt (med styrenhet) [kg] 7 1) Se sid 36: LS styrfunktion. 2) Max 6 sekunder under en minuts körning. 3) Vid inloppstrycket 1,0 bar (abs.) med mineralolja, viskositet 30 mm 2 /s (cst). VP1-45 /-75 i genomskärning 1. Sugport 2. Avluftningsplugg 3. Returfjäder 4. Regulator 5. Ställkolv (en av två) 6. Vickskiva 7. Vickskivelager 8. Täcklock 9. Spline (för tandemmontering) 10. Lagerbussning 11. Kolv (för ventilskivan) 12. Ventilskiva 13. Cylindertrumma 14. Trumhus 15. Avluftningsplugg 16. Kolv med glidsko 17. Nedhållarplatta 18. Lagerhus 19. Koniskt rullager 20. Axeltätning med hållare 21. Ingående axel VP1 cross section 35 Parker Hannifin

36 VP1 pump - Variabelt deplacement Installationsmått (VP1-45 och -75) 73 max. (högergående) 73 max. (vänstergående) 107 max 46 min "Övre" avluftningsplugg 73 min 56 11,8 27,8 1, Ø34,9 +0/-0,1 Ø80 (+0/-0,013) 71 max max 20 max 132 max Tyngdpunktsläge "Undre" avluftningsplugg 256, ,5 55 Spline B8x32x36 (DIN 5462) Mätuttag inloppsport; G1/4" Tryckanslutning G1" (vänstergående) Dränerport T för regulator (G1/4") Mätuttag tryckanslutning G1/4" (vänstergående) Suganslutning; G1 1/4" Mätuttag tryckanslutning G1/4" (högergående) LS T M12x Tryckanslutning; G1" (högergående) LS-Anslutning LS (G1/4") VP1_inst_GB.eps VIKTIGT! Regulatorn dräneras inte via pumphuset. En yttre ledning måste därför dras mellan regulatorns port T och hydraultanken. OBS: Sugnippel måste beställas separat. Se kapitel Parker Hannifin

37 VP1-120 i genomskärning 1. Regulator 2. Ställkolv 3. Inställningsskruv för LS-regulatorn 4. Inställningsskruv för tryckavskärningen 5. Vickskiva 6. Vickskivelager 7. Avluftningsplugg 8. Dränering för axeltätningen 9. Nållager 10. Ventilskiva 11. Cylindertrumma 12. Trumhus 13. Kolv med glidsko 14. Ställkolv 15.Nedhållarplatta 16. Lagerhus 17. Avluftningsplugg 18. Rullager 19. Axeltätning med hållare 20. Axel Regulator typ LS (för VP1-120) Mätuttag, systemtryck (G 1 / 4 ) Dräneranslutning (G 3 / 8 ) VP1 pump - Variabelt deplacement Genomskärning av regulatorn för VP Inställning av LS-regulatorn (1 varv ca. 10 bar) 7 M T A A Port från högtryck Port till övre ställkolv (Ingen anslutning i pumphuset) Inställning tryckavskärningen (1 varv = bar) Stryphål för tryckavskärningen; Ø2,0 mm Plugg med stryphål Fixeringsstift (på motsatt sida) Stryphål för LS-regulatorn; Ø1,2 mm Mot pumphuset Ansl. LS (G 1 / 4 ) Vy A A Anm.: Jämför med schemat på sidan Parker Hannifin

38 VP1 pump - Variabelt deplacement Installationsmått A 68 Ø12,5 (x4) M T Övre avluftningsplugg (G 1 / 4 ); ej åtdragen vid leverans Rotationsriktning (här: högerrotation) 191 Ø80 (+0/-0,013) A Nedre avluftningsplugg (G 1 / 4 Tyngdpunktsläge ) VIKTIGT! Regulatorn dräneras inte via pumphuset. En extern ledning måste därför dras mellan dräneranslutning T på regulatorn och hydraultanken. LS-anslutning (G 1 / 4 ) OBS: Sugnippel måste beställas separat. Se kapitel 9. Dräneransl. T (G 3 / 8 ) Mätuttag (G 1 / 4 ) systemtryck M12 Spline B8x32x36 (DIN 5462) 6 Suganslutning (passande sugnippel: se sid. 44) Bricka över dränering för axeltätningen Tryckanslutning (G1 ) Tryckanslutning (G1 ) Vy A A Högergående pump Vänstergående pump VP1_120_install.eps 38 Parker Hannifin

39 VP1 pump - Variabelt deplacement Orderinformation Exempel: VP L VP1-pumpstorlek 045, 075 eller 120 Rotationsriktning L Vänstergående R Högergående OBS! Den önskade rotationsriktningen måste anges vid beställningen, eftersom rotationen inte kan ändras i efterhand. Standardversioner Beteckning Beställningsnr. VP1-045-R VP1-045-L VP1-075-R VP1-075-L VP1-120-R VP1-120-L VP1 i lastkännande system I ett lastkännande hydraulsystem lämnar VP1-pumpen det flöde som krävs för de funktioner som vid varje tillfälle är inkopplade. Detta medför att energiförbrukning och värmeutveckling blir avsevärt mycket lägre jämfört med en pump med fast deplacement, använd under motsvarande förhållanden. Diagram 1 visar effektbehovet (flöde x tryck) för en pump med fast deplacement i ett system med konstant flöde. Diagram 2 visar det kraftigt reducerade effektbehovet i ett lastkännande system med en pump med variabelt deplacement som t ex VP1. I båda fallen är pumptrycket något högre än vad den högsta belastningen kräver ( Last 2 ), men tack vare det betydligt mindre flödet fordrar VP1 bara den effekt som representeras av den skuggade ytan Lasteffekt. I ett system med konstant flöde leds överflödig hydraulolja till tanken och den motsvarande effekten ( Förlusteffekt ) blir en värmeförlust. p Max Tryck Hörneffekt p Max Tryck Hörneffekt 7 Förlusteffekt Förlusteffekt p Last Last 1 Last 2 Last 3 p Last Last 1 Last 2 Last 3 Q Last 1-3 Q Max Flöde Q Last 1-3 Q Max Flöde Diagram 1. Konstantflödessystem; pump med fast deplacement Systemjämförelse System Konstant flöde Lastkännande Pump Fast depl. VP1 variabelt depl. Pumpstyrning Enbart tryck Tryck och flöde Belastning* Viss påverkan Ingen påverkan Energiförbrukning Hög Låg Värmeutveckling Hög Låg * Flera laster med olika flöde och tryck inkopplade samtidigt; se diagrammen ovan. Diagram 2. Lastkännande system; pump (VP1) med variabelt deplacement Diagram_1 GB.eps 39 Parker Hannifin

40 VP1-LS lastkännande regulator VP1-pumpen kan användas tillsammans med samtliga typer av lastkännande ventiler på marknaden. Regulatorn styr flödet till hydraulsystemet med hjälp av en tryckdifferens, p, som är skillnaden mellan signaltrycket och trycket i tryckledningen från pumpen. Vid en viss öppningsgrad hos riktningsventilen hålls flödet konstant (upp till pumpflödet vid maximalt tilllåtet varvtal och tryck) även när pumptrycket varierar på grund av skiftande belastning. LS-regulatorn (fig. 2) består av ett ventilhus (som monteras på pumphuset) med funktion som lastsensor och tryckbegränsare. Båda dessa funktioner är justerbara. VP1 pump - Variabelt deplacement Som framgår av fig. 1 är regulatorn kopplad till systemtrycket, LS-signalen och till de två ställkolvarna. Då pumpen inte behöver avge flöde till någon förbrukare är trycket i signalledningen noll. Pumpen bibehåller då endast ett s k standby -tryck, som bestäms av inställningen på ställfjädern. Ventilinsatsen (fig. 2) begränsar trycket i LS-ledningen. LS lastkännande styrfunktion VP1-45/75 Se hydraulschemat (figur 1). En förvald öppningsgrad för LS-regulatorns slid motsvarar ett visst flöde till arbetsfunktionen. Detta flöde skapar i sin tur en tryckdifferens, p, över sliden och därigenom också en tryckdifferens mellan pumpens trycksida och LS-ledningen. När tryckdifferensen minskar (t ex när ventilsliden öppnas ytterligare) minskar även p, och LS-regulatorns slid rör sig åt vänster. Då minskar trycket till reglerkolvarna och pumpens deplacement ökar. Deplacementökningen avstannar när inställt p uppnåtts och krafterna som påverkar ventilsliden utjämnar varandra. Om LS-regulatorn inte lämnar något signaltryck (t ex när styrventilen är i neutralläget) lämnar pumpen bara det flöde som krävs för att bibehålla det standbytryck som ställts in med fjädern för signaltrycket. Inställningar Tryckavskärning Insatsventilen är inställd på 350 bar från fabrik men kan justeras från 275 till 350 bar. Standby-tryck p är inställt på 25 bar från fabrik men kan justeras upp till 35 bar. Inställningen (25 bar) ger, tillsammans med de standardstrypningar som visas i fig. 2, vanligtvis en god styrkarakteristik på riktningsventilen och ett stabilt hydraulsystem fritt från svängningar. För ytterligare information, kontakta Parker Hannifin. Lastkännande riktningsventil 7 6 T Ställkolv 1 Ställkolv 2 Till arbetsfunktion LS A T Min B P Max Mätuttag 1. LS-strypning 5. Strypning för system- (1,0 mm; fast) dämpning (2,0 mm) 2. Justering av signal- 6. Strypning i dräneringstrycksbegränsning ledningen (0,6 mm). 3. Strypning i retur- 7. Dämpstrypning, fast ledningen (0,6 mm) 4. p-justering Fig. 1. Hydraulschema för VP1-45/ Parker Hannifin

41 VP1 pump - Variabelt deplacement LS-ventilblock-45/75 LS-anslutning (G1/4") A Dränerport för regulator (G1/4") Tryckavskärning signaltrycksbegränsning O-ring (x6) 1 LS T Dämpstrypning (vänsterrotation) (Till ställkolv 1) (Till ställkolv 2) Tryckinställning 5 Dämpstrypning (högerrotation) A Vy uppifrån Ventilinsats, signaltrycksbegränsning Vy underifrån 6 3 Genomskärning Fig. 2. LS-ventilblock. Ställfjäder Ventilslid Tandemmontage VP1-045/075 Snitt A A (med genomgående axel) VP1-pumpen har genomgående axel, vilket medger att ytterligare en pump (t ex en F1 med fast deplacement) kan tandemkopplas med hjälp av en adaptersats (fig. 3). Obs! Det böjande moment som uppstår på kraftuttaget vid tandemkoppling av två pumpar överskrider normalt vad som tillåts för kraftuttaget. För att förebygga skador bör därför den yttre pumpen stöttas av en konsol som fästs i växellådan (konsolen får inte fästas i lastbilens chassi). Om de tandemkopplade pumparna skall monteras på en konsol (t ex vid kardandrift) bör också en separat stödkonsol användas som stöttar pumparna i bakkant. LS_block_GB.eps Fig. 3. Adaptersats (artikelnr ) för seriekoppling. 7 VIKTIGT! Om två VP1-pumpar skall tandemkopplas, kontakta Parker Hannifin för ytterligare information. 41 Parker Hannifin

42 LS lastkännande styrfunktion VP1-120 Se hydraulschemat till höger. En vald öppning på riktningsventilsliden motsvarar ett visst flöde till arbetsfunktionen. Detta flöde skapar i sin tur en tryckdifferens, p, över sliden och därigenom också en tryckdifferens mellan pumpens trycksida och LS-ledningen. När tryckdifferensen minskar (t ex när riktningsventilsliden öppnas ytterligare) minskar även p, och LSregulatorns slid rör sig åt vänster. Trycket till ställkolven minskar då och pumpens deplacement ökar. Deplacementökningen avstannar när inställt p uppnåtts och krafterna som påverkar ventilsliden utjämnar varandra. Om LS-regulatorn inte får något signaltryck (t ex när riktningsventilen står i neutralläget) lämnar pumpen bara det flöde som krävs för att bibehålla det standby-tryck som ställts in. Inställningar - Tryckavskärning Ventilen är inställd på 300 bar från fabrik men kan justeras upp till 350 bar. - Standby-tryck p är inställt på 35 bar från fabrik men kan justeras från 25 bar upp till 40 bar. Inställningen 35 bar ger, tillsammans med de visade standardstrypningarna (se också Regulator typ LS, nedan), vanligtvis en god styrkarakteristik på riktningsventilen och ett stabilt hydraulsystem fritt från svängningar. För ytterligare information, kontakta Parker Hannifin. VP1 pump - Variabelt deplacement Slid för LS-regulatorn Slid för tryckavskärningen Min Till arbetsfunktion M Max Hydraulschema för VP VP1_10_schematic.eps Lastkännande riktningsventil Regulatorhus LS Ø2,0 mm Ø1,2 mm Ställkolv T Regulator typ LS (för VP1-120) Mätuttag, systemtryck (G 1 / 4 ) Anslutes direkt till tank (G 3 / 8 ) Genomskärning av regulatorn för VP Inställning av LS-regulatorn (1 varv ca. 10 bar) M T A A Port från högtryck Port till övre ställkolv (Ingen anslutning i pumphuset) Inställning tryckavskärningen (1 varv = bar) Plugg med stryphål Fixeringsstift (på motsatt sida) Stryphål för tryckavskärningen; Ø2,0 mm Stryphål för LS-regulatorn; Ø1,2 mm Mot pumphuset Ansl. LS (G 1 / 4 ) Vy A A Anm.: Jämför med schemat ovan. 42 Parker Hannifin

43 BLA Allmänt Vår matarenhet möjliggör en enkel uppbyggnad av slutna hydrauliska system. I sådana system kan man: Undvika separat matarpump med ventiler enkel installation, gynnsamt pris Utnyttja högre pumpvarvtal självsugningsförmågan begränsar ej Använda små oljetankar utan ökad risk för skumbildning I slutna hydrostatiska transmissioner brukar man normalt använda en separat pump för att i huvudkretsen omsätta olja som kyles och filtreras. I sådana system ingår då även en matartryckventil med uppgift att hålla ett visst övertryck i systemets lågtrycksdel. Med hjälp av matarenhet BLA4 kan samma funktioner erhållas på ett enklare och billigare sätt. Matarenheten saknar rörliga delar och behöver således ingen mekanisk drivning. BLA matarenhet Applikationer Fläktdrivning Propellerdrivning Generatordrift Pumpdrift Oljekylning En oljekylare fordras vanligen i ett hydraulsystem; kylaren för bort en del av den värme som alstras i huvudkretsen. En kylare dimensionerad för pumpens maxflöde bör installeras i returledningen mellan motor och BLA-enhet. injektor Injector från From sugmunstycke Nozzle tank Beskrivning I en sluten hydrostatisk transmission byggs ofta en matarpump ihop med huvudpumpen, för att kompensera för volymetriska förluster i pump och motor. Den säkerställer också tillräckligt primärtryck för att förhindra kavitation. BLA matarenhet ersätter matarpump i många applikationer, där följande är uppfyllt: - förhållandet mellan högsta och lägsta pumplöde inte överstiger 2:1 - systemtrycket förändras gradvis utan frekventa och markerade tryckstötar - längden på slangen mellan pump och matarenhet är relativt kort BLA matarenhet finns i två storlekar - BLA 4 (upp till 160 l/min pumpflöde) - BLA 6 (upp till 400 l/min pumpflöde) To till pumpens sugsida inlet till To filter From filter från to tank filter till tank BLA matarenhet i genomskärning Installation av matarenhet från From motorns retursida outlet dränerledning Bleed-off nozzle 7 8 Matardel Matardelen innehåller en injektor till vilken returflödet från hydraulmotorn leds. Injektorer är avsedda för system där returflödet i huvudsak är lika stort som pumpflödet. Före injektorn avtappas ca 10% av returflödet. Den avtappade oljan och dräneroljan från pump och motor leds till tank via filter och eventuell kylare. Energin hos returflödet används för återsugning av olja från tank och uppbyggnad av tryck i pumpens sugledning. Matarenheten har portar för anslutning till pumpens och motorns respektive dräneringsanslutningar. En dränerledning avleder omkring 10% av huvudflödet genom cartridgefiltret innan det går till tank. För mer information se vår tekniska katalog BLA boost unit HY /UK 1 1. Pump 2. Motor 3. Matarenhet (med injektor och sugmunstycke) 4. Filter Tryckbegränsningsventil 6. Fullflödesfilter (vid behov) 7. Tank 2 43 Parker Hannifin

44 Sugnipplar för pumpar i serierna F1, F2 och T1 Nipplar En sugnippel består av en rak, 45, 90 eller 135 sugnippel, klämmor, insexskruvar och O-ring. Rak suganslutning Beställningsnr. A [mm] B [mm] ØC [mm] (in.) (1 1 / 2 ") (2") ) (2 1 / 2 ") ) (3") A C Sugnippel Insexskruv Klämma O-ring 45 -suganslutning Beställningsnr. A [mm] B [mm] ØC [mm] (in.) Rak nippel C B ) (1 1 / 4 ") ) (1 1 / 2 ") ) (2") ) (2 1 / 2 ") ) (3") Sugnipplar för VP1-045/075 se sida 45. 1) Lämplig för F ) Lämplig för F1-41,-51,-61,-81, ) Avsedd för VP1-120 (3 klämmor och 3 skruvar) A 45 -nippel A C B suganslutning Beställningsnr. A [mm] B [mm] ØC [mm] (in.) (1 1 / 2 ") (2") ) (2 1 / 2 ") nippel B 20 C 135 -suganslutning Beställningsnr. A [mm] B [mm] ØC [mm] (in.) (2 ) A NB: Sugnippeln måste beställas separat (finns inte med i pumpleveransen). För val av rätt sugnippeldimension, se kapitel nippel B Parker Hannifin

45 Nipplar Lämpliga sugnipplar för F1 med BSP-anslutningsgänga 45 -suganslutning Beställningsnr. A* B C / / / 2 18 * BSP-gänga ØB ØA 13 C 90 -suganslutning Beställningsnr. A* B C / * BSP-gänga ØB C ØA Nipplar_ny.eps Nippelsatser för VP1-pumparna Satser med 45 suganslutning Pumpstorlek Beställningsnr. C 1 ØC 2 A B Trycknippel C 2 C 1 VP1-045/ BSP 3 / 4 " 2" VP1-045/075* BSP 1" 2 1 / 2 " * Över 100 l/min A 45, justerbar sugnippel B 9 NB: Sugnippeln måste beställas separat (finns inte med i pumpleveransen). För val av rätt sugnippeldimension, se kapitel Parker Hannifin

46 Hjälpventiler Hjälpventiler Bypass, avlastningsventiler för F1-, F2-, T1- och VP1-pumpar Innehåll Sida Bypass, avlastningsventiler BPV-F1-25 och -81 Bypass-ventil...47 BPV-F2 Bypass-ventil...48 BPV-T1-51/81 och -121 bypass-ventiler...49 Schema - BPV-T1 bypass-ventil...49 Avlastningsventiler BPV-L ledningsmonterad avlastningsventil...50 BPV-VP1 avlastningsventil Parker Hannifin

47 Hjälpventiler BPV-F1-25 och -81 Bypass-ventil Bypass-ventilen används främst i applikationer där pumpen monterats på ett motorkraftuttag. Bypass-ventilen skall vara aktiverad under transportkörning då F1-pumpen är inkopplad och motorn körs på maxvarvtal; hydraulsystemet är inte dimensionerat för det stora oljeflöde som annars uppstår. Bypass-ventilen minskar förlusterna avsevärt i hydraulsystemet under transportkörning. Ventilen monteras direkt på pumpens anslutningstopp med en banjoförskruvning (på trycksidan) och en bussning (på inloppssidan); se bilden till höger. Bypass-ventilen är symmetrisk och kan vändas 180 om så erfordras för att möjliggöra montering. Ventilen kan användas för både höger- och vänstergående pumpar. Bypass-ventilen får endast kopplas i och ur med magnetventilen vid avlastat system (tryck under 20 bar). VIKTIGT! - För att förhindra varmgång i pumpen under transportkörning måste tillses att minst 5 l/min kommer ut vid q (se schemat). Detta gäller ett så kallat open centersystem där ventilen är i avlastat läge (dvs då magnetventilen inte är aktiverad). - Observera! a) Om flödet vid "q" är mindre än 5 l/min (förorsakat t ex av högt tryckfall i huvudsystemet) då ventilen är i avlastat läge, eller b) Om hydraulsystemet är av typen closed center, måste en extern dränerledning kopplas direkt till tank så som visas i schemat; lämplig dränernippel kan beställas enligt nedan. Schema - bypass-ventil. Pilotstyrd backventil Magnetventil F1-pump Ventilblock Dräneringsport Klämma (x2) O-ring (x3) Magnetventil Sugnippel Distansbussning Pumpens inloppsport Riktningsventil (öppet centrum) (Extern dräneringsledning) BSP 1" (BSP 3/4") Trycknippel Ventilhus 39 (39) O-ring (x2) (F1 anslutningstopp) Pumpens tryckport q Bypass-ventil, typ BPV-F1-25 och -81 Max kontinuerligt arbetstryck 350 bar intermittent 400 bar Magnetspänning 24 VDC Effektbehov 17 W Arbetsläge Magneten aktiverad: Bypass-ventilen stängd Bypass- Artikel- För F1 Åtdragningsventil nummer storlek moment BPV-F1-25, 24 VDC , -41, 50 Nm 12 VDC och -61 BPV-F1-81, 24 VDC och Nm 12 VDC O-ringssats Innehåller alla fem O-ringarna (se installationsritningen); finns i alla ventilsatserna Dränernippelsats Innehåller dränernippel, F1-025 tätn.ring och strypning. Dränernippelsats Innehåller dränernippel övriga F1 och F och tätningsring. Ventilhus Pluggad dräneranslutning; G1/4" Klämma (x2) Insexskruv (x2) Anm.: BPV-F1 installation. 110 (105) Kabel längd 0,55 m Mått visade för BPV-F1-81 (inom parentes för BPV-F1-25 ). 110 (110) Hankontakt VIKTIGT! Drag alltid åt trycknippeln före insexskruvarna. Se även tabellen till vänster Parker Hannifin

48 Hjälpventiler BPV-F2 Bypass-ventil En F2 dubbelpump med bypass-ventil kan användas i tillämpningar där pumpen arbetar konstant, t ex när den drivs från vevaxeln via kardan, eller när den installerats på ett kraftuttag. Dessutom kan den kopplas in temporärt då endast en av de två hydraulkretsarna utnyttjas; effektförlusterna minskar då eftersom det överflödiga flödet inte måste gå genom huvudledningar och open center -ventiler. I de flesta fall tillåter bypass-ventilen, att pumpen kan arbeta vid maxvarv hos motorn under transportkörning vid lågt tryck. Detta förhindrar pumpkavitation och varmgång, något som annars kan uppträda vid stora flöden. Bypass-ventilen kopplar samman in- och utloppsportarna och endast ett litet flöde går genom huvudsystemet till tank. Ventilen monteras direkt på pumpens anslutningstopp med banjoförskruvningar. Eftersom bypass-ventilen är symmetrisk kan den vändas 180 så att t ex monteringen underlättas. Den kan användas för både höger- och vänstergående pumpar. Bypass-ventilen får endast kopplas in eller ur vid helt avlastat system (under 20 bar) med hjälp av magnetventilen. VIKTIG INFORMATION! - För att säkerställa ett kylflöde genom systemet måste en separat dränerledning kopplas mellan bypass-ventilens dränernippel (visas i sprängskissen till höger) direkt till tank så som visas i hydraulschemat överst till höger. - Banjonipplarna måste först dras åt (till 50 Nm), därefter insexskruvarna. F2 tvåflödespump A B 1 -BPV-F2 Ventilsats Insexskruv2) Banjonippel (x2) 1) Pilotstyrd backventil BPV-F2 Magnetventil (24 eller 12 VDC) Riktningsventiler Extern dränerledning Hydraulschema (system med bypass-ventil; exempel). BPV_F2plus_schem_GB.eps 2 - Sugnippelsats Sugnippel 2) Klämma (x2) 2) Dränerledning (ingår inte) kopplas direkt till tank O-ring 2) Dränernippel 1) (G1/4 ) Tätbricka 1) Ventilhus 1) O-ring (x2) 1) Bypass-ventil, typ BPV-F2 Max kontinuerligt arbetstryck 350 bar intermittent 400 bar Magnetspänning [VDC] standard (tillval) 24 (12) Effektbehov [W] 17 (varje magnet) Manövrering Magneten aktiverad: Bypass-ventilen stängd Bypass- Beställningsnr Åtdragningsmoment ventilsats 1) Tryckanslutning B2V-F2, 24 VDC Nm 12 VDC O-ringsats 2) innehåller alla O-ringar som visas i sprängskissen till höger (5 st). 1) BPV-F2 ventilsats består av delar betecknade 1 i sprängskissen. 2) O-ringssatsen innehåller alla O-ringar som visas i sprängskissen till höger. O-ring (x4) 1) 24 VDC 14W Magnetventil (x2) 1) (med kabel och hankontakt; honkontakt ingår ej) Plugg med tätbricka 1) Distansbussning 1) O-ring (x2) 1) Sprängskiss - bypass-ventil (med F2plus ansl.-topp). Anm.: En sugnippelsats (med delar betecknade 2 i sprängskissen) är inte bipackad F2-pumpen vid leverans; satsen måste beställas separat (Se kapitel 9). 48 Parker Hannifin

49 Hjälpventiler BPV-T1-51/81 och -121 bypass-ventiler Bypass-ventilen används främst i applikationer där pumpen monterats på ett motorkraftuttag. Bypass-ventilen skall vara aktiverad under transportkörning då T1-pumpen är inkopplad och motorn körs på maxvarvtal; hydraulsystemet är inte dimensionerat för det stora oljeflöde som annars uppstår. Bypass-ventilen minskar förlusterna avsevärt i hydraulsystemet under transportkörning. Ventilen monteras direkt på pumpens anslutningstopp med en banjoförskruvning (på trycksidan) och en bussning (på inloppssidan); se bilden till höger. Bypass-ventilen är symmetrisk och kan vändas 180 om så erfordras för att möjliggöra montering. Ventilen kan användas för både höger- och vänstergående pumpar. Bypass-ventilen får endast kopplas i och ur med magnetventilen i ett avlastat system (under 20 bar). VIKTIGT! - För att förhindra varmgång i pumpen under transportkörning måste tillses att minst 5 l/min kommer ut vid q (se schemat). Detta gäller ett så kallat open centersystem där ventilen är i avlastat läge (dvs då magnetventilen är strömlös). - Observera! a) Om flödet vid "q" är mindre än 5 l/min (förorsakat t ex av högt tryckfall i huvudsystemet) då ventilen är i avlastat läge, eller b) Om hydraulsystemet är av typen closed center måste en extern dränerledning kopplas direkt till tank så som visas i schemat; lämplig dränernippel kan beställas enligt nedan. Bypass-ventil, typ BPV-T1-51/81 och T1-121 Max kontinuerligt arbetstryck 200 bar intermittent 350 bar Magnetspänning 24 eller 12 VDC Effektbehov 17 W Arbetsläge Magneten aktiverad: Bypass-ventilen stängd Bypass- Artikel- Åtdragningsmoment, ventil nummer trycknippel BPV-T1-51/81, 24 VDC Nm Se även 12 VDC figur BPV-T1-121, 24 VDC Nm till 12 VDC höger O-ringssats Innehåller alla fem O- ringarna (se installationsritningen); finns i alla ventilsatserna Dränernippel Innehåller dränernippel sats och tätningsring. Anm: 110 (105) Pilotstyrd backventil Magnetventil T1-pump Ventilblock Dräner-anslutning Schema - BPV-T1 bypass-ventil. Sug-nippel Klämma (x2) O-ring (x3) Pumpens suganslutning Distansbussning Magnetventil Ventilhus Dräner-anslutn. (G1/4 pluggad) Klämma (x2) Insexskruv (x2) BPV_T1_schematic_GB.eps BPV-T1 snittbild och installationsmått. BSP 1" (BSP 3/4") Trycknippel Ventilhus Kabellängd 0,55 m 39 (39) 110 (110) Måtten gäller för BPV-T1-121 (inom parentes: måtten för BPV-T1-51/81). Riktningsventil q (Yttre ledning) O-ring (x2) (T1 ansl.-topp) Pumpens tryckanslutning Hankontakt VIKTIGT: Drag alltid åt trycknippeln innan insexskruvarna Se även tabellen till vänster Parker Hannifin

50 Hjälpventiler BPV-L ledningsmonterad avlastningsventil Avlastningsventilen BPV-L är avsedd för hydraulsystem, där en pump med fast deplacement är i konstant drift, t ex under transportkörning, då inget flöde erfordras. Pumpens flöde dirigeras då genom avlastningsventilen vilket minimerar förlusterna i systemet samtidigt som skydd erhålles mot överhettning. När magneten kopplas in stänger avlastningsventilen, och flödet går till riktningsventilen (eller annan förbrukare). Avlastningsventil Mätuttag G Riktningsventil Magnetventil Avlastningsventil, typ BPV-L Max arbetstryck [bar] 350 Max flöde [l/min] 250 Magnetspänning [VDC] 4 Effektbehov [W] 17 Manövrering Magneten aktiverad: Backventilen stängd Kabellängd 0.55 m Best. nr Ø9 (x2) 'UT' 'IN' Magnetventil (24 VDC) Tryckuttag (G1/4") BSP 1"(x2) 50 Parker Hannifin

51 BPV-VP1 avlastningsventil Avlastningsventilen BPV-VP1 är avsedd för hydraulsystem, där VP1-pumpen är inkopplad konstant. Ventilen kräver ingen separat styrventil, vilket gör det möjligt att köra pumpen belastad eller obelastad upp till dess maximala självsugningsvarvtal. Ventilen skyddar även pumpen mot överhettning vid obelastad drift genom att ett litet oljeflöde tillåts cirkulera genom pumpen (se schemat till höger). När den lastkännande riktningsventilen är inkopplad stängs avlastningsflödet (dvs då port X trycksätts). Ventil- Artikel- Nominellt flöde Max tryck beteckning nummer [l/min] [bar] Hjälpventiler BPV-VP1 Avlastningsventil 30 4 mm Insexnyckel 51.5 X D BSP 1/4" (x3) T 92 S P 9 Ø6.5 (x2) 8.5 BPV-VP VP1-045 och -075 pump Nippel med strypnig ingår ventil (5 Avlastnings- bar) LS-ventil VP1-120 pump Nippel med strypnig ingår ventil (5 Avlastnings- bar) LS-ventil M LS S X M LS S X T P T T P T LS-signal BPV_VP1_45_75_schematic.eps Nippel (Inkluderad i ) LS-signal BPV_VP1_120_schematic.eps M T Anslutning T(måste anslutas direkt till tank) (G1 1/4") LS-anslutning (G1 1/4") Tryckport (G1") Suganslutning (G1 1/4") LS-anslutning (G1 1/4") Anslutning M (G1 1/4") A A Vy A-A LS-anslutning (G1 1/4") Tryckport G1") Anslutning T(måste anslutas direkt till tank) (G3/8") A A 10 Nippel (Inkluderad i ) Anslutning M (G1 1/4") VP1_45_75_ports.eps Tryckport (G1") Vänstergående Suganslutning (Speciell sugsanslutningsadapter måste användas, se sida 44) Högergående 51 Parker Hannifin

52 Tillbehör Tillbehör Adaptersatser och tillbehör för F1-, F2-, T1- och VP1-pumpar Innehåll Sida Manöversats för kraftuttag (PTO) Manöversats för Volvo kraftuttag...53 Manöversats - universal...53 Manöversats för Scania kraftuttag...53 Adaptersats för motorkraftuttag (PTO) Adaptersats för motorkraftuttag, Scania ED Adaptersats för motorkraftuttag, Scania ED Adaptersats för motorkraftuttag, Mercedes Benz (Actros)...56 Kardanaxlar, medbringare och konsoler...57 Flänsadapter för kraftuttag...57 Medbringare...58 SB fördelningsväxlar Parker Hannifin

53 Manöversats för Volvo kraftuttag Manöversatsen används för inkoppling av Volvos kraftuttag på chassin ur lastbilsserierna FM och FH (serie FH introducerades i nov. -98). I satsen (se bild nedan) finns alla delar som behövs för att manövrera kraftuttaget. Luftventilen kan kombineras med andra luftventiler på bilens chassi, vilket ger en enkel installation med gemensam luftförsörjning och ett minimum av slangar. Alla elektriska kablar och kontakter är förinstallerade på bilens chassi. Reläet installeras i kontaktdonet K1-14 som sitter bakom instrumentbrädan. Manövrering: Reläet säkerställer, att kraftuttaget kopplas ur så snart "tändnyckeln" förs till nolläget. För att koppla in kraftuttaget igen måste strömställaren först föras till neutralläget och sedan till läge ON. Tillbehör Manöversats för Scania kraftuttag Satsen innehåller alla delar som behövs för att manövrera kraftuttaget (bilden nedan). Manöversatsen passar alla Scanias chassier samt Scania original kraftuttag och kraftuttag från Parker Hannifin som passar Scanias chassier. Luftventilen kan kombineras med andra luftventiler på bilens chassi, vilket ger en enkel installation med gemensam luftförsörjning och ett minimum av slangar. Alla elektriska anslutningar är förinstallerade på bilens chassi. Manöversats för Volvos växellådskraftuttag. Manöversats för växellådskraftuttag Volvo Märkspänning [VDC] 24 Märkström [A] 0,4 Effektbehov [W] 9,6 Max lufttryck [bar] 10 Slangdimension 1 / 4 " Manövrering Spänning över magneten: Luftventilen öppnas och kraftuttaget kopplas in. Artikelnr., FM- och FH-serierna 1) ) Series FH(c) introducerades i nov Manöversats - universal Satsen innehåller alla delar som behövs för att manövrera kraftuttaget (enligt bilden nedan). Manöversatsen passar växellådskraftuttag med M12x1,5 luftanslutning. Luftventilen kan kombineras med andra luftventiler på bilens chassi, vilket ger en enkel installation med gemensam luftförsörjning och ett minimum av slangar. Luftventilen kopplas till elledningar som vanligtvis är förinstallerade på chassit. Manöversats för Scania växellådskraftuttag. Manöversats för växellådskraftuttag Scania Märkspänning [VDC] 24 Märkström [A] 0,4 Effektbehov [W] 9,6 Max lufttryck [bar] 10 Slangdimension 1 / 4 " Manövrering Spänning över magneten: Luftventilen öppnas och kraftuttaget kopplas in. Manöversats för växellådskraftuttag Artikelnr Universal Märkspänning [VDC] 24 Märkström [A] 0.4 Effektbehov [W] 9.6 Max lufttryck [bar] 10 Slangdimension 1 / 4 " Manövrering Spänning över magneten: Luftventilen öppen och kraftuttaget inkopplat. Artikelnr Parker Hannifin

54 Tillbehör Adaptersats för motorkraftuttag, Scania ED 120 Adaptersatsen passar även ED90, motor DC9-11 från och med september 2004 Med hjälp av adaptersatsen kan en hydraulpump enligt ISO-standarden (t ex F1 eller VP1) installeras på motorkraftuttaget på Scanias 12-litersmotorer. Motorkraftuttaget levereras med chassit. Obs! Chassit måste beställas från Scania, förberett för motorkraftuttag. OBS! Pumpen skall monteras med anslutningarna uppåt på ED-120. (Gäller dock ej för kraftuttag där drevet är separat lagrat) Scania_ED120_adapter_ny2.ai Tätningen mellan pumpen och adaptersatsen ingår ej. Max vridmoment [Nm] 600 Utväxling (motor: pump) 1 : 1.19 Pumpens rotationsriktning Högergående (medurs) Adaptersats för motorkraftuttag Artikelnr. ED-90/120-F1/F2, lagrad adapter ED-90/120-VP1, lagrad adapter Parker Hannifin

55 Tillbehör Adaptersats för motorkraftuttag, Scania ED 160 Med hjälp av adaptersatsen kan en hydraulpump enligt ISO-standarden (t ex F1 eller VP1) installeras på motorkraftuttaget på Scanias 16-litersmotorer. Motorkraftuttaget levereras med chassit. Obs! Motorn måste beställas med motorkraftuttag. OBS! Pumpen skall monteras med anslutningarna uppåt på ED-160. (OBS! Gäller endast för kraftuttag där drevet är separat lagrat) Tätningen mellan pumpen och adaptersatsen Scania_ED160_adapter_ny2.ai ingår ej. Max vridmoment [Nm] 600 Utväxling (motor: pump) 1 : 1,19 Pumpens rotationsriktning Vänstergående (moturs) Adaptersats för motorkraftuttag Artikelnr. ED-160-F1/F2, lagrad adapter ED-160-VP1, lagrad adapter Parker Hannifin

56 Tillbehör Adaptersats för motorkraftuttag, Mercedes Benz (R6) Med hjälp av adaptersatsen kan en hydraulpump enligt ISO-standarden (t ex F1 eller VP1) installeras på motorkraftuttaget på Mercedes R6- motorer. A8x32x36 DIN Z = 16 DIN 5480 ISO 4 Bolts Vridmoment kontinuerligt 300 Nm intermittent 330 Nm Utväxling (motor : pump) 1 : 1.26 Pumprotation Medurs Beställn.-nr Med hjälp av adaptersatsen kan en hydraulpump enligt ISO-standarden (t ex F1 eller VP1) installeras på motorkraftuttaget på Mercedes V6- och V8-motorer. Denna adapter ( ), kan användas på den original DC SAE -A adapter som levereras tillsammans med nya ACTROS från DC-fabriken (5 3/4 ) SAE "B" 2 Bolts Adaptersats för motorkraftuttag, Mercedes Benz (V6, V8) Ø101,6 (4") Z24 75 Vridmoment kontinuerligt 390 Nm intermittent 470 Nm Utväxling (motor : pump) 1 : Pumprotation Medurs Beställn.-nr A8x32x36 DIN 5462 Ø Adaptersats för motorkraftuttag, MAN (D20, D28) Med hjälp av adaptersatsen kan en hydraulpump enligt ISO-standarden (t ex F1 eller VP1) installeras på motorkraftuttaget på MAN D20- motorer. Vridmoment kontinuerligt 400 Nm intermittent 570 Nm Utväxling (motor : pump) 1 : Pumprotation Medurs Beställn.-nr. D D A8x32x36 DIN 5462 D A8x32x36 DIN C/030 D Parker Hannifin

57 Tillbehör Kardanaxlar, medbringare och konsoler F1 visad Pump eller Kardanaxelsats Medbringare Konsol Montagesats fördelningsväxel Typ Artikelnr. Typ Artikelnr. Artikelnr. Artikelnr. F1 1) SAE 88 1) SAE 88 1) F1 (plus) F1 (plus) SAE SAE F F2 T1-51 VP1 SB154, SB118 SAE SAE 97/ Inkluderad i DIN 90 fördelningsväxeln 1) Medbringare och kardanaxel typ SAE 88 kan också användas för att driva pumpar av typen F2, T1-51 eller VP1, så länge som max axelmoment inte överskrids (se nedan). Kardanaxelspecifikationer Kardanaxel, Spicer Max längd Diameter Max vridmoment Artikeltyp benämning [mm] [mm] interm./kont. [Nm] nummer SAE 88 K ) / SAE 97 K ) / ) Ena ändan inte svetsad. Min längd 350 mm Flänsadapter för kraftuttag Kardanaxel, Kraftuttags- Flänsadapter, typ fläns, typ artikelnr. Kraftuttagsfläns Flänsadapter Kardanaxel 11 SAE 88 SAE SAE 97 SAE SAE 116 SAE ) DIN 90 DIN DIN 100 DIN ) 3) VARNING! Kardanaxelns vridmoment (enligt ovan) får inte överskridas! 57 Parker Hannifin

58 Tillbehör Medbringare Beteckning DIN 90 (Fig. 1) A 90 B 74,5 C 47 h7 D M8 E 1 61,5 E 2 (F1) 57,2 VP1, F2, F1* F Anm.: Max tillåtet vridmoment begränsas av kardanaxeln. Beteckning DIN 90 (Fig. 2) A 90 B 74,5 C 47 h7 D 8,2 E 61,5 VP1, F2, F1* Anm.: Den använda kardanaxeln bestämmer max tillåtet vridmoment. ØA ØA ØB ØB ØC ØC E 1 E 2 (F1plus) D (Gänga; x4) Fig. 1. DIN 90 ( ) ( ) R1 (max) 0.4 Ø55 h9 E 1 32 ØD (x4) Beteckning SAE 88 (Fig. 3) A 88 B 69,9 C 57,15 H8 D 5 / 16 " UNC E 1 65 E 2 (F1) 59,5 Max. vridmoment [Nm] interm./kontin. 600/ 300 VP1, F2, F1* F Fig. 2. DIN 90 ( ) ØA ØB ØC E 1 E 2 (F1) D (Gänga; x4) 10 Beteckning SAE97 (Fig. 4) A 97 B 79,4 C 60,33 H8 D 3 / 8 " UNC E 1 65 E 2 (F1) 59,5 Max. vridmoment [Nm] interm./kontin. 1000/500 VP1, F2, F1* F F1* Gamla versioner Fig. 3. SAE 88 ( ) ( ) ØA ØB ØC E 1 E 2 (F1) D (Gänga; x4) Fig. 4. SAE97 ( ) ( ) Parker Hannifin

59 SB fördelningsväxlar Fördelningsväxeln används för att driva två pumpar som lämnar två av varandra oberoende flöden. Det höga, tillåtna vridmomentet på den ingående axeln i växeln gör det möjligt att driva två stora pumpar samtidigt; kraftuttaget eller kardanaxeln måste dock kunna klara den aktuella belastningen. Pumpens monteringsfläns och axel måste vara utförda enligt ISO-standarden. Fördelningsväxeln kan erhållas i två olika utföranden med följande utväxlingar (ingående axel/pump): SB 118-1:1,18 SB 154-1:1,54 Leveransförpackningen innehåller alla delar som behövs för installation av två pumpar. Rekommendationer Använd följande tabeller för att säkerställa att pumparnas maxvarvtal och fördelningsväxelns maximalt tillåtna vridmoment inte överskrids. Pump- Max ingående varvtal [r/min] storlek SB 118 SB 154 F F F F F F Tillbehör Installationsinformation 1. Serie F1 och T1 (fig. 2) Giltig: Vid körning mindre än 30 min. och/eller med mindre än 80 kw uteffekt. - Montera pumparna (med kugghjul) på fördelningsväxeln. - Tag bort den översta dräneringspluggen och fyll på 0,5 l Shell Spirax AX (eller likvärdig olja). - Montera avluftaren och (om erforderligt) 90 -adaptern (finns i satsen ) Obs! Axeltätningarna på F1 och T1 får inte tas bort! 2. Serie F1 (fig. 3, högra illustrationen) Giltig: Vid kontinuerlig körning mer än 30 min och/eller med mer än 80 kw kontinuerlig uteffekt. - Montera pumparna (med kugghjul) på fördelningsväxeln. - Montera slangen med banjokopplingarna (i satsen ) mellan den lägst belägna dränerporten på endera pumpen (fig. 3) och den lägst belägna dränerporten på växeln. - Montera en dräneringsslang mellan dränerporten på sidan av växeln (se illustr.) och tanken. Slangen måste sluta under den lägsta oljenivån i tanken. Använd banjokopplingen (i satsen ). Exempel: En SB118 med en F1-025 och en F1-081 kan köras med max 1650 r/min (ingående varvtal till växeln); motsvarande värde för SB154 med samma pumpar är 1250 r/min (2 1/2 ). Pump- Ingående moment [Nm] vid storlek 250 bar 300 bar 350 bar F F F F F F Exempel: En F1-041 vid 350 bar kräver 227 Nm, medan en F1-061 vid 300 bar fordrar 284 Nm. Totalt momentbehov för fördelningsväxeln: SB 118: ( ) x 1, Nm. SB 154: ( ) x 1, Nm Jämför med max tillåtet moment - interm Nm, kontinuerligt 700 Nm. Anm.: Parker Hannifin bör konsulteras innan fördelningsväxeln körs nära max tillåtet moment och/eller nära max tillåtet varvtal. Obs! För att minska (balansera) kuggkrafterna i växeln skall insugningsportarna alltid var placerade mot växelns centrum så som visas ovan. Fig. 1. Montering av F1-pumparna på fördelningsväxeln. Benämning SB 118 SB 154 Utväxling (ingående axel/pump) 1:1,18 1:1,54 Max ingående moment intermittent/kontinuerligt [Nm] 1000/ 700 Max effekt Oljetemperaturen i växeln får inte överstiga 75 C. Vikt [kg] 11,5 Best. nr., lagrat alt Parker Hannifin

60 Tillbehör Avluftningsnippel Avluftningsnippel med 90, justerbar adapter Banjokoppling (utan dräneringsslang) Slang med monterade banjokopplingar Avluftningssats (innehåller nippel, 90 justerbar adapter och tätningar): Artikelnr Fig. 2. Montering av avluftaren på fördelningsväxeln. F1, T1 Fig_2_3_GB.eps Slangsats (komplett slang och lös banjokoppling): Best. nr Fig. 3. Forcerad kylning av fördelningsväxeln. F1 Montering av fördelningsväxeln 12 M12 pinnskruv för infästning (4 st på 140 mm delningsdiameter) Centrumlinje för pumpen Adapterbricka för DIN 90 (GWB 287,00); passar innerdiametern på ingående fläns Ø M8 (DIN 90; x4) 3/8" UNC (SAE 97; x4) 160 Anslutningsflänsen passar kardanaxel enl. DIN 90 och SAE 97 (motsvarar Spicer K1310). M12 pinnskruvar för pumparna (4 + 4) Parker Hannifin

61 Installation och uppstart Installation och uppstart Installation av medbringare, hylsor och kugghjul på pumpens axel Detta är en kortfattad installations- och uppstartsinformation. Läs alltid installationsanvisningen som följer med pumpen för att få den kompletta och senaste installationsinformationen. Den inre låsringen måste monteras Använd en packning, O-ring eller tätningsmedel typ Loctite. Skruv och bricka (alternativ till yttre låsring) C A Yttre låsring Fig. 6. Pumpinstallation på ett kraftuttag. VIKTIGT! Våld får aldrig användas vid montering av medbringare, hylsor eller kugghjul. Verktyget som visas på bilden till höger förenklar monteringsarbetet avsevärt. Fig. 7 Monteringsverktyg. Anm.: Om F1-pumpen skall monteras på en fördelningsväxel bör installationsanvisningarna på sid. 59 och 60, kapitel 11 följas Parker Hannifin

62 Installation och uppstart Installation och uppstart för F1, F2 och T1 OIL ROTATION ROTATION Vänstergående. F1plus_a.eps Högergående. Hydraulolja måste fyllas på innan uppstart. Rotationsriktning Bilderna ovan visar oljans flödesriktning vid höger- respektive vänstergående pump. Rotationsriktningen kan ändras (t ex från höger- till vänstergående) genom att vrida anslutningstoppen. Tag bort de fyra insexskruvarna och vrid anslutningstoppen ca ett halvt varv; se till att toppen hela tiden ligger an mot trumhuset. Montera insexskruvarna och dra åt med Nm. Montering Illustrationen överst på sida 61 visar två sätt att montera ett kugghjul på pumpaxeln. Axelsplinen på pumpen passar vanligen direkt i kraftuttaget. OBS: För att erhålla längsta möjliga lagerlivslängd skall pumpen monteras till kraftuttaget enligt informationen på sida 63. Viskositet Rekommenderad viskositet: mm 2 /s (cst). Viskositetsgränser vid körning: - Min 10 mm 2 /s; max 400 mm 2 /s. - Vid uppstart max 4000 mm 2 /s. Vätskor De data för F1-pumpen som anges i specifikationen gäller då pumpen körs med en mineralbaserad olja av hög kvalitet. Hydraulvätskor typ HLP (DIN 51524) är lämpliga, liksom även biologiskt nedbrytbara vätskor som naturliga och syntetiska estrar och polyalfa olefiner. Använd vätska som uppfyller någon av följande svenska normer: - SS SMR Kontakta Parker Hannifin för ytterligare information. Anm.: - ATF (oljor för automatväxellådor) och API motoroljor typ CD kan också användas. - Tätningarna är tillverkade av nitrilgummi; se till att den valda vätskan kan användas tillsammans med detta material. Hydrauloljetemperatur Huvudkrets: Max 75 C. Anm.: Om en pump med fast deplacement skall monteras på en fördelningsväxel bör installationsanvisningarna på sid. 59 och 60, kapitel 11 följas. Dränerledning F1-pumparna behöver ingen dränerledning till tank; pumparna är interndränerade. När pumpen monteras på ett motorkraftuttag rekommenderar vi en dränerledning från bypass-ventilen direkt till tank. Filtrering Oljerenheten bör följa ISO-standard 4406: 1987, kod 18/13. För att uppnå längsta möjliga livslängd på F1-pumpen rekommenderas en filtrering på 10 µm (abs.). Uppstart Kontrollera att hela hydraulsystemet är rent innan systemet fylls på med en rekommenderad hydraulolja. Även pumpen måste fyllas (till minst 50%) innan den startas eftersom läckflödet är otillräckligt för att smörja en tom pump. OBS! - Suganslutningen ska alltid ligga över tryckanslutningen då pumpen monteras över tankens oljenivå. - Vid körning måste tillses att pumpen alltid är fylld med olja till minst 50%. 62 Parker Hannifin

63 Installation och uppstart T1 på ett kraftuttag - Vänster- och högerrotation definieras i illustrationerna till vänster (sid. 62). - Det drivande kugghjulet på kraftuttaget och det drivna på pumpen visas nedan. (En vänstergående T1-pump visas). Drivhjul (i kraftuttaget) Drivhjul (på pumpaxeln) A Använd en packning, O-ring eller tätningsmedel typ Loctite. C Yttre låsring Suganslutning Tryckanslutning Lagerlivslängd Anm: Följande information gäller när drivhjulet är monterat på pumpaxeln. En pump som installeras enl. fig. 1 nedan ger den kortaste lagerlivslängden. Högst lagerlivslängd uppnås då pumpen monteras enl. fig. 3 nedan. Parker Hannifin kan hjälpa till att beräkna lagerlivslängden i en speciell applikation. Vänstergående Vänstergående Vänstergående 12 Högergående Högergående Högergående Fig. 1. Fig. 2. Fig Parker Hannifin

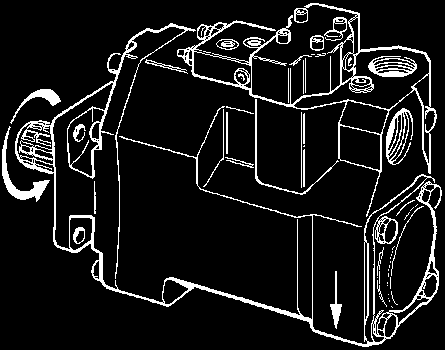

64 Installation och uppstart Installation och uppstart för VP1 Rotationsriktning VP1-pumpen har fast rotationsriktning, och levereras i vänster- eller högergående utförande (riktningen indikeras av pilen på pumpens sida; se fig. 4 och 5). Den önskade rotationsriktningen måste därför anges när pumpen beställs. Installation VP1-pumpen kan direktmonteras på ett kraftuttag enligt ISO DIN Innan uppstart måste pumpen fyllas med hydraulolja genom den högst belägna dränerporten (valet av port beror på hur pumpen monterats; se installationsritningen på sida 36 och 38 kapitel 7). Fig. 6 (sida 61) visar två olika sätt att montera kugghjul på pumpaxeln. På kraftuttag med stödlager installeras vanligen pumpaxeln direkt i kraftuttagets utgående axel (med motgående invändiga splines). Hydrauloljetemperatur Huvudkrets: Max 75 C. Viskositet Rekommenderad viskositet: mm 2 /s (cst). Viskositetsgränser vid körning: - Min 10 mm 2 /s; max 400 mm 2 /s. - Vid uppstart max 1000 mm 2 /s. Filtrering För att få längsta möjliga livslängd på VP1-pumpen rekommenderas en filtrering enligt följande: 25 µm (absolut) i rena omgivningar eller vid låga tryck. 10 µm (absolut) i smutsiga omgivningar eller vid höga tryck. Oljerenheten bör följa ISO-standard 4406: 1987, kod 18/13. Hydrauloljor Data för VP1-pumpen, som angivits i specifikationen på sida 35, kapitel 7, gäller då pumpen körs med en mineralbaserad olja av hög kvalitet. Hydraulvätskor typ HLP (DIN 51524), ATF (automatlådeolja), och motoroljor av typ API/CD är lämpliga. Dränerledning LS-regulatorn kräver en separat dränerledning. Denna bör dras direkt till hydraultanken (se fig 8). Uppstart Kontrollera att hela hydraulsystemet är rent innan systemet fylls med en rekommenderad hydraulolja. Pumpen måste dessutom spolas igenom innan den startas så att eventuella luftfickor i pumphuset avlägsnas; använd den högst belägna dräneringsporten (fig. 8). VIKTIGT! Som framgår av fig. 8 måste pumpens suganslutning alltid vara belägen under hydrauloljans miniminivå. Innan uppstartning, öppna avluftningspluggen, lufta pumpen och drag åt pluggen igen Mätuttag Fig. 4. Vänstergående pump. Mätuttag Fig. 5. Högergående pump. Fig. 8. VP1-pumpen skall monteras under den lägsta nivån på hydrauloljan i tanken. Urluftning kan ske först när pumpen är ansluten till hydraultanken och systemet är fyllt med hydraulolja. 64 Parker Hannifin

65 Kraftuttag Parkers kraftuttag (PTO) Parkers kraftuttag är konstruerade för att klara kraven från de allra flesta (av dagens) lastbilsapplikationer. Parker har kraftuttag för merparten av europeiska lastbilar, och programmet utvecklas ständigt för att passa nya växellådor. Kraftuttagen är avsedda för en rad olika applikationer, såsom tippar, lastväxlare och kranar. Parkers kraftuttag är konstruerade för direktmonterade pumpar med gällande ISO-standardiserade monteringsflänsar. Alternativt kan de monteras med vår kardanaxelsats på en rad olika kardandrivna applikationer. Konstruerade för att passa Parkers lastbilspumpar Anpassade för direktmontage av alla ISO-standardiserade pumpar Kardanaxeladaptrar för övriga applikationer Enkla att montera Elektrisk indikator som tillval på nyare modeller SCANIA Parker kan genom det breda programmet av kraftuttag, F1-, F2-, T1- och VP1-pumpar och det breda tillbehörsprogrammet erbjuda en komplett lösning för lastbilshydraulik. Parker har i Europa blivit synonymt med högsta kvalitet. Många påbyggare och chassitillverkare har idag Parkers produkter som standard i sina sortiment. För detaljerad information, se katalog HY /UK VOLVO 12 ZF Parker Hannifin

66 Kraftuttag Kraftuttag från Parker Chelsea Ett komplett program Kraftuttag från Parker Chelsea erbjuder ett mycket brett produktprogram som passar de flesta på marknaden förekommande växellådor. Kraftuttagen kan också erhållas med uttag för både direktmontage och för kardanaxeldrift. Exempel på sådana applikationer är lastbilar, fordon för avfallshantering, brandbekämpningsfordon, fordon inom byggnadsindustrin såsom traktorgrävare, grävmaskiner, tele-handlers etc. Kraftuttag från Parker Chelsea är anpassade för alla direktmonterade pumpar som följer SAE- och ISO-standard. Extra kraftigt kraftuttag för sex bultar. Passar de vanligaste typer av växellådor. Tillåter intermittent moment upp till 500 Nm. 880/885-serien För detaljerad information, se katalog HY /UK 660-serien Extra kraftigt kraftuttag för sex bultar. Växling med hjälp av tryckluft, hotshift eller för konstant ingrepp. Tillåter intermittent moment upp till 500 Nm. 263-serien Kraftuttag med trycklufts- eller hotshiftsväxling för medelkraftig- till kraftiga transmissioner. Tillåter intermittent moment upp till 406 Nm. 66 Parker Hannifin
