1 KERTO FÖR BÄRANDE KONSTRUKTIONER

2 FÅ ALLA FÖRDELAR FRÅN TRÄ OCH ALL STYRKA FRÅN KOMPOSITMATERIAL Kerto är en LVL-produkt (Laminated veneer lumber) som används i alla typer av konstruktionsprojekt, från nybyggnation till renoveringar och reparationer. Kerto är otroligt stark och dimensionsstabil och det finns ingen risk för vridning eller böjning. Den får sin höga hållfasthet från det homogena limmade materialet. 2 METSÄ WOOD KERTO

3 Kerto är tillverkad av 3 mm tjocka svarvade faner som limmas ihop för att skapa en sammanhållen skiva. Skivan kapas till rätt längd och sågas till balkar, reglar eller skivor i de storlekar som kunderna efterfrågar. Kerto-produkter är CE-märkta och certifierade av det finska forskningsinstitutet VTT, nr 184/03. EXEMPEL PÅ ANVÄNDNINGSOMRÅDEN Balkar Reglar Fackverk Ramverk Komponenter i tak, golv och väggar Komponenter till dörr- och fordonsindustrin Formsättning för betonggjutning Ställningsplank MILJÖVÄNLIGT BYGGNADSMATERIAL Trä är ett återanvändningsbart och återvinningsbart byggmaterial som är mycket miljövänligt under hela sin livscykel. Råmaterialet kommer från hållbart skött och PEFC-certifierad skog från Metsä Groups finska skogsägarmedlemmar, vilket innebär att råmaterialets ursprung är spårbart. Att tillverka träprodukter förbrukar små mängder energi och leder till låga utsläpp av koldioxid m.m. Dessutom binder träbyggnader fritt kol under hela sin livslängd. Tillverkningen baseras främst på förnybar energi och energi- och materialeffektiviteten för produktionsprocessen förbättras kontinuerligt. METSÄ WOOD KERTO 3

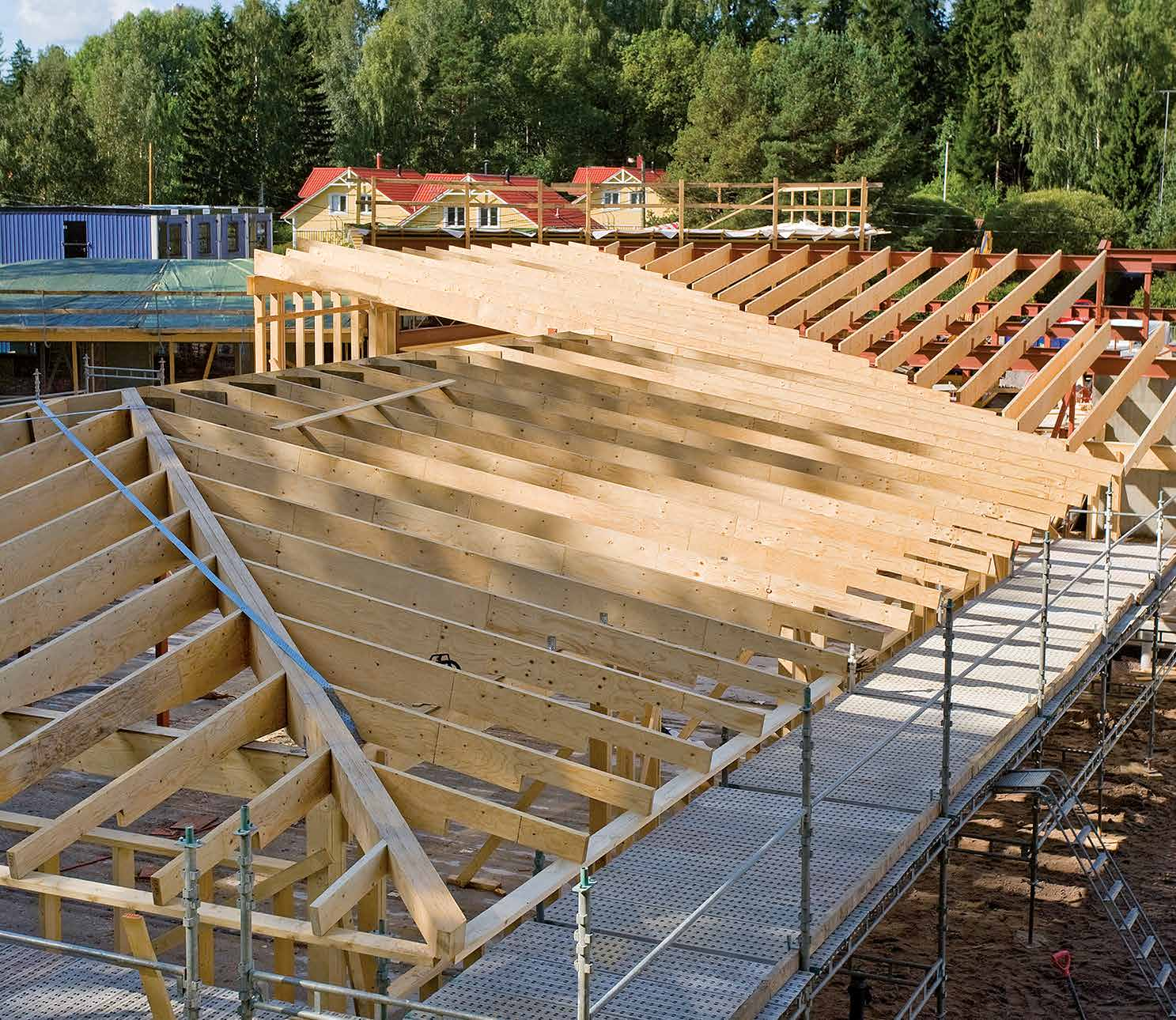

4 KERTO-S BALKAR GER MÖJLIGHET TILL LÅNGA SPANN En av de utmärkande egenskaperna med Kerto-S är att fibrerna löper längs balken i alla lager. Den färdiga skivan är tvärkapad och sågas längs med fibrerna efter beställning. Kerto-S levereras normalt som raka balkar men kan även specialkapas och formas efter behov. Kerto-S har utmärkta tekniska prestanda och är enkel att hantera. De grundläggande egenskaperna är styrka, dimensionell precision och stabilitet. Kerto-S är det bästa valet när balkar med långt spann och minimal nedböjning eftersträvas. Kerto-S-balkar passar för alla takformer, och fungerar även väl som reglar och avväxlingar, i bjälklag samt i ramverk. Kerto-S är dessutom ett välanvänt material inom tillverkning av prefabricerade komponenter. Kertos låga vikt är en stor fördel vid reparations- och renoveringsarbete. Montörer kan resa och montera materialet utan att använda tung lyftutrustning. Kerto-S kan beläggas eller målas så att det passar in i den övriga arkitekturen. KERTO-S: STANDARDSTORLEKAR TJOCKLEK (mm) HÖJD (mm) KIINNITYKSEEN SOPIVAT MYÖS SINKITYT KIINNIKKEET. RUSKEAN TERASSILAUDAN VÄRI SAADAAN LISÄÄMÄLLÄ VÄRIPIGMENTTIÄ METSÄ WOOD KERTO

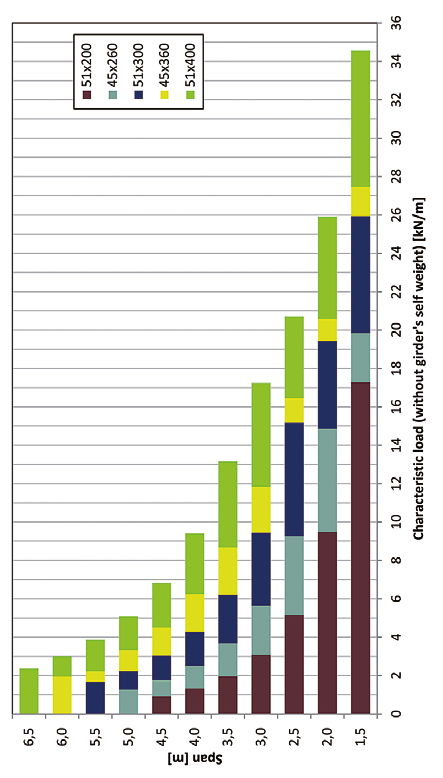

5 MÅTTFIGUR FÖR KERTO-S-GOLVREGEL Mellanrum reglar c/c 400 mm Mellanrum reglar c/c 400 mm, Spånskiva limmad på plats Beräkningar enligt EN :2004+A1:2008/RIL i Finlands byggbestämmelsesamling. Egenvikt på 0,6 kn/m². Nyttolast på 2,00 kn/m² (kategori A). Serviceklassen är 1 eller 2 och konsekvensklassen är CC2. Tvärbalken har stöd mot vippning på den övre nivån. Tvärgående stag i mitten av spannet. Om L < 4 m, ett stag i mitten, om L 4 m, två stag i mitten c/c Rummet är kvadratiskt och stöds med fyra kanter. En 22 mm spånskiva (EN 312-6) på översta nivån. Limtekniken ger en kompositfaktor på 50 % för vibrationsberäkningen. Stödlängden är 45 mm. Omedelbar deflektion w inst L/400 och nettodeflektion w net, fin L/300. γ M = 1,2. Ersätter inte produktspecifik konstruktionsdesign. Spann [m] Spann [m] MÅTTFIGUR FÖR KERTO-S LÅNGBALK Beräkningar enligt EN :2004+A1:2008/RIL i Finlands byggbestämmelsesamling. Egenvikten är 20 % av angiven belastning. Serviceklassen är 1 eller 2 och konsekvensklassen är CC2. Långbalken har stöd mot vippning på den övre nivån med mellanrum på 600 mm och belastningen ligger vid vippningsstöden. Stödens längd beräknas separat. Omedelbar deflektion w inst L/400 och nettodeflektion w net, fin L/300. γ M = 1,2. Ersätter inte produktspecifik konstruktionsdesign. Angiven belastning (utan långbalkens egenvikt) [kn/m] MÅTTFIGUR FÖR KERTO-S OCH KERTO-QP TAKREGEL Mellanrum reglar c/c 1200 mm, Sk = 2,5 kn/m² Mellanrum reglar c/c 900 mm, Sk = 2,5 kn/m² Mellanrum reglar c/c 1200 mm, Sk = 1,0 kn/m² Mellanrum reglar c/c 900 mm, Sk = 1,0 kn/m² Beräkningar enligt EN :2004+A1:2008/RIL i Finlands byggbestämmelsesamling. Takets lutning är 1:3. Egenvikt på 0,9 kn/m². Snöbelastning på marken, s k är 1,00 kn/m² och 2,50 kn/m². Vindbelastning har inte noterats. Serviceklassen är 1 eller 2 och konsekvensklassen är CC2. Takregeln har stöd mot vippning på den övre nivån med mellanrum på 400 mm och belastningen ligger vid vippningsstöden. Takreglarna ska ha stöd mot knäckning i spannets mitt. Stödens längd beräknas separat. Nettodeflektion w net, fin L/200. γ M = 1,2. Ersätter inte produktspecifik konstruktionsdesign. Horisontellt spann Spann [m] MÅTTFIGUR FÖR KERTO-S TAKBALK Beräkningar enligt EN :2004+A1:2008/RIL i Finlands byggbestämmelsesamling. Egenvikten är 20 % av angiven belastning. Snöbelastning på marken s k 2,75 kn/m². Vindbelastning har inte noterats. Serviceklassen är 1 eller 2 och konsekvensklassen är CC2. Långbalken har stöd mot vippning på den övre nivån med mellanrum på 1200 mm och belastningen ligger vid vippningsstöden. Stödens längd beräknas separat. Nettodeflektion w net, fin L/300. γ M = 1,2. Ersätter inte produktspecifik konstruktionsdesign. Angiven belastning (utan långbalkens egenvikt) [kn/m] METSÄ WOOD KERTO 5

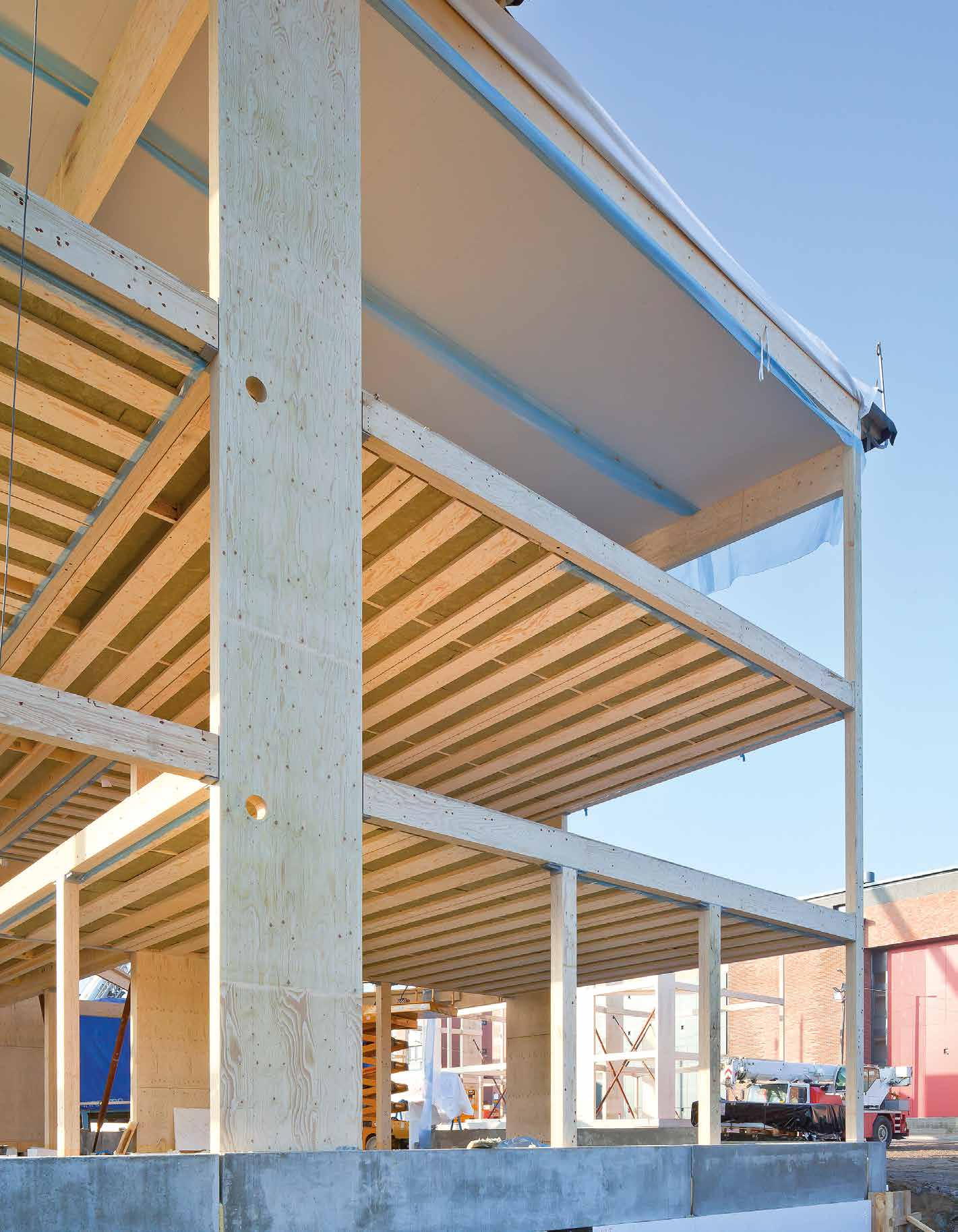

6 KERTO-Q STABILISERAR KONSTRUKTIONER Kerto-Q är en lastbärande, förstyvande och dimensionellt stabil skiva som kan användas i de mest krävande konstruktioner. Kerto-Q kan användas i Kerto-Ripa-element som skapar högkvalitativa vägg- och takkonstruktioner. Det går att göra hål i väggarna för HVACutrustning utan att den lastbärande kapaciteten minskas avsevärt. Kerto-Q är korslimmat Kerto. Det innebär att en femtedel av skikten limmas korsvis. Den här konstruktionen förbättrar den laterala böjstyrkan och gör skivan styvare, vilket förbättrar skjuvstyrkan när de används som balkar. Korslimmad faner reducerar fuktbaserade variationer över skivans bredd betydligt. Fullängds Kerto-Q är ett populärt material för golv- och väggskivor eftersom det stabiliserar hela konstruktionen. Genom att välja rätt tjocklek får materialet god motståndskraft mot brand. Kerto-Qskivor är även uppskattade för sin naturliga skönhet. Kerto-Q ger en funktionell lösning för konstruktionskomponenter, speciellt när hög skjuvstyrka är ett av kraven. Likt alla Kerto-produkter är Kerto-Q känd för styrka, rakhet och dimensionella stabilitet. Kerto-Q är tillgänglig i samma standarbredder som Kerto-S. Dessutom är bredder på 900, 1200, 1800 och 2500 mm tillgängliga. Tjockleken är mm i steg om 6 mm. KERTO-Q: FANERKONSTRUKTION TJOCKLEK (mm) Antal Fanerkonstruktion 21 7 I-III-I 21 7 II-I-II 24 8 II-II-II 27 9 II-III-II II-IIII-II II-IIIII-II II-III-III-II II-IIII-IIII-II II-IIIII-IIIII-II II-III-IIIII-III-II II-III-III-III-III-II II-IIII-III-III-IIII-II II-IIIII-III-III-IIIII-II I = faner i längsgående riktning mot skivans riktning - = faner som löper på tvären mot skivans riktning 6 METSÄ WOOD KERTO

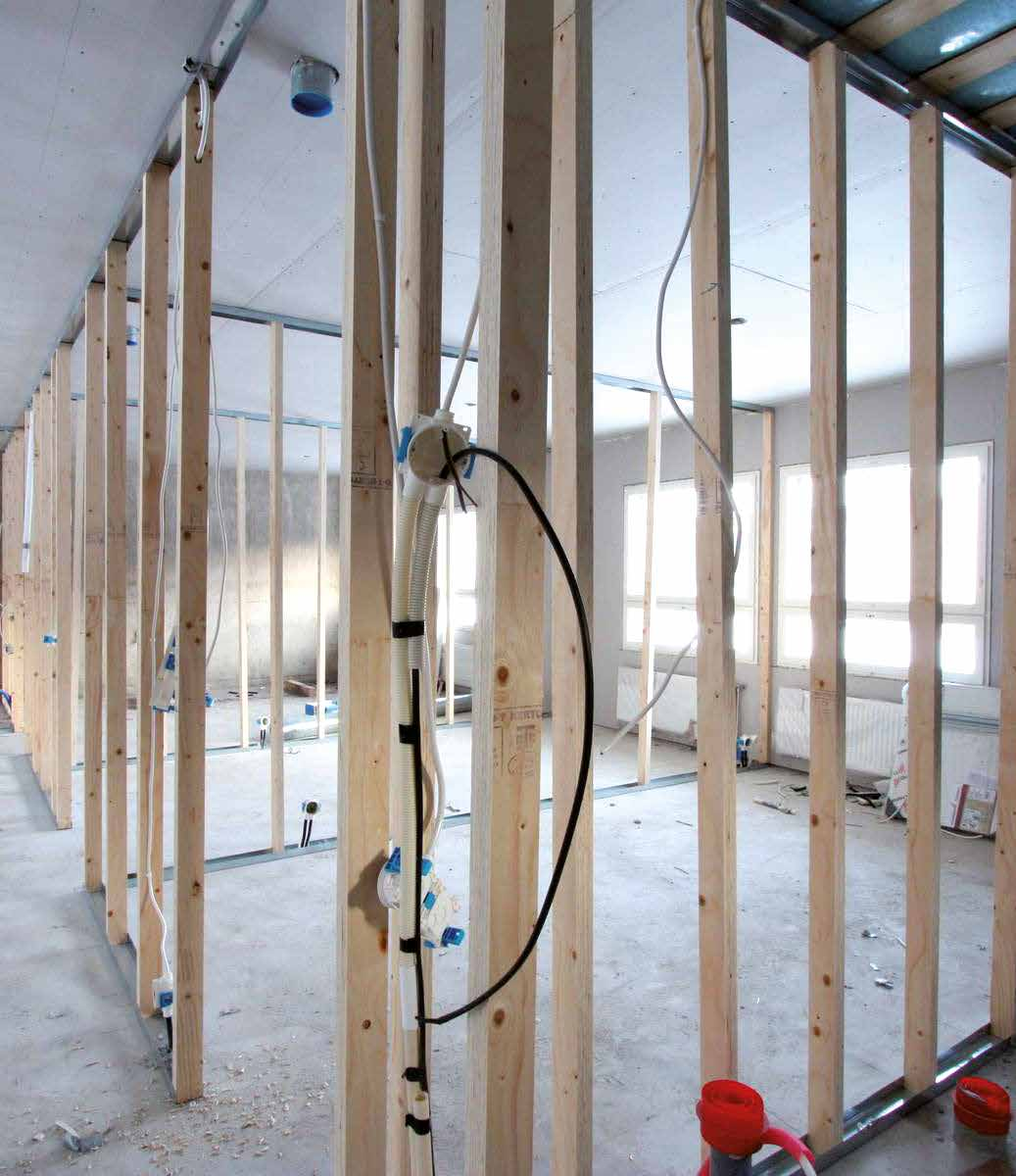

7 KERTO-QP HÖGA OCH STYVA TAKBJÄLKAR Kerto-QP är en takbalk med hög dimensionell precision som kan användas i takstrukturer vid nykonstruktioner och reparationer. Med Kerto-QP-balken kan man bygga luftiga utrymmen utan stödstrukturer. Strukturen för Kerto-QP-balken är unik: smal och hög men styv. Balken kan tillverkas högre än den traditionella Kerto-S-balken men smalare än Kerto-S, vilket sparar pengar för konstruktören. Tack vare den korslimmade fanerens styvhet minskar exempelvis risken för svällande orsakat av fukt under konstruktionsperioden. Produkten har en CE-märkning och har fått ett utlåtande från det finska forskningsinstitutet VTT (VTT-S ). KERTO-QP, MÅTT 39 x 500 mm, längd max 20 m 51 x 625 mm, längd max 20 m KERTO-T FÖR FORMBAND Kerto-T liknar Kerto-S men är tillverkad av lättare faner. Den är rak och dimensionellt stabil på liknande sätt som Kerto-S. Det gör att den passar perfekt för lastbärande och icke lastbärande konstruktioner i ytter- och innerväggar. Med Kerto-T är det lätt att konstruera höga väggar som håller sig raka. Kerto-T går att använda med alla skivmaterial som är lätta att montera utan specialverktyg. KERTO-T: TYPSTORLEKAR TJOCKLEK BREDD LÄNGD främst mm främst < 200 mm främst < 12 m METSÄ WOOD KERTO 7

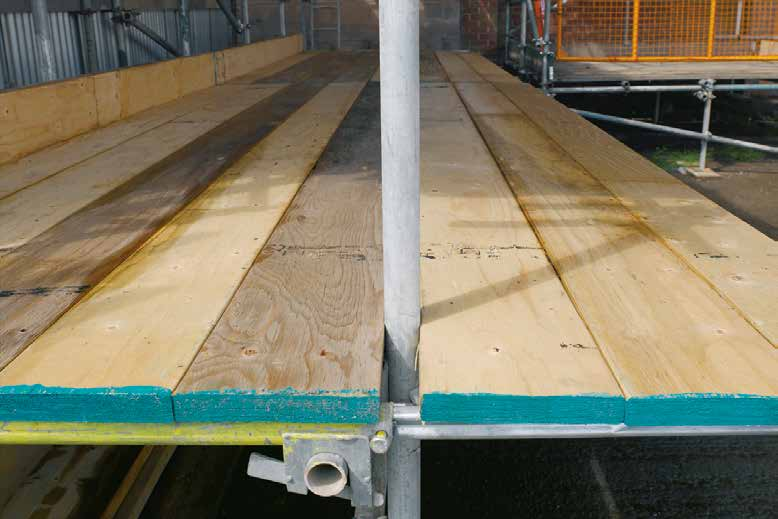

8 KERTO FÖR INDUSTRI- TILLÄMPNINGAR Eftersom Kerto är stark, rak och otroligt dimensionellt stabil är det ett utmärkt material att använda i en mängd industritillämpningar. Tak- och golvskivor för byggbranschen Komponenter till elementhus Dörrkarmar Kompositfönster Golv-, vägg- och takribbor Ställningsplankor Betongformsbjälkar Bilindustrin Vagnstycken till trappor 8 METSÄ WOOD KERTO

9 DESIGNVÄRDEN OCH FYSISKA EGENSKAPER FÖR KERTO-PRODUKTER EGENSKAP SYMBOL KERTO-S 1) KERTO-QP 2) KERTO-Q KERTO-Q 1) KERTO-T 3) ENHET mm mm mm mm Böjstyrka Kantsida (300 mm djup) f m,0,edge,k (300/h) s 27.0 N/mm² Parameter för storlekseffekt s Flatsida, parallellt med fibrer f m,0,flat,k N/mm² Flatsida, vinkelrätt mot fibrer f m,90,flat,k ) N/mm² Draghållfasthet Parallellt med fibrer (längd mm) f t,0,k (3000/L) s/ N/mm² Vinkelrätt mot fibrer, kantsida f t,90,edge,k N/mm² Tryckhållfasthet Parallellt med fibrer f c,0,k N/mm² Vinkelrätt mot fibrer, kantsida f c,90,edge,k N/mm² Vinkelrätt mot fibrer, flatsida f c,90,flat,k N/mm² Skjuvstyrka Kantsida f v,0,edge,k N/mm² Flatsida, parallellt med fibrer f v,0,flat,k N/mm² Flatsida, vinkelrätt mot fibrer f v,90,flat,k N/mm² Elasticitetsmodul Parallellt med fibrer, längs E 0,mean 13,800 11,700 10,000 10,500 10,000 N/mm² Vinkelrätt mot fibrer, kantsida E 90,edge,mean ,400 2,400 - N/mm² Vinkelrätt mot fibrer, flatsida E 90,flat,mean N/mm² Parallellt mot fibrer, tvärs E 90,mean - 2,000 1,200 5) 2,000 - N/mm² Skjuvmodul Kantsida G 0,edge,mean N/mm² Flatsida, parallellt med fibrer G 0,flat,mean N/mm² Koefficient för dimensionsvariation 4) Tjocklek Bredd/höjd Längd Övriga egenskaper Materialdensitet ρ k kg/m³ Genomsnittlig densitet ρ mean kg/m³ Fuktinnehåll (vid bruksleverans) 10 % 10 % 10 % 10 % 10 % - Egenskaper vid brand, förkolningstakt β n mm/min Euroclass med hänseende på reaktion i brand D-s1,d0 D-s1,d0 D-s1,d0 D-s1,d0 D-s1,d0-1) VTT-certifikat 184/03 2) VTT-S ) VTT-C ) Dimensionsförändring av tvärsnitt på grund av fuktinnehåll (förändring av fuktinnehålls-% x koefficient för dimensionsvariation x dimension) 5) För uppläggningen I-III-I kan värdena 14,0 och 3300 användas istället för 8,0 och 1200 TOLERANSER FÖR KERTO-PRODUKTER (MED ETT FUKTINNEHÅLL PÅ 10 %) KERTO-S, KERTO-Q, KERTO-QP OCH KERTO-T Storlek (mm) Min Max 27 mm mm mm Tjocklek 27 < t 57 mm mm mm > 57 mm mm mm Höjd/bredd < 400 mm mm mm 400 mm % % Längd alla mm mm METSÄ WOOD KERTO 9

10 EFTERBEHANDLING Det går att behandla Kerto ytterligare på många sätt beroende på sluttillämpningen och kundens önskemål. Denna extra tjänst är en integrerad del av vår kundservice och leveranskedja. Efterbehandling sker vid produktionsanläggningen eller vid ett servicecenter i ett visst land, beroende på vad som är smidigast och mest kostnadseffektivt för kunden. Slipning: optisk eller kalibrering Profil för bjälke, som fjäder och not Specialsågning: både raka och avsmalnande former Limning: pålimning för ökad tjocklek CNC-bearbetning: borrning, ändlutning, kantavsmalning, inskärning Husstomme, grund och takstolar Skyddsbehandlingar, exempelvis mot mögel PROGRAMMET FINNWOOD Unika strukturer bestående av Kerto och andra Metsä Woodprodukter kan planeras och optimeras med Finnwood. Det användarvänliga gränssnittet gör att utformningen av byggkomponenter som golvreglar och takbalkar går snabbt och effektivt. Finnwood använder sig av designstandarder i enlighet med Eurocode 5 och byggbestämmelsesamlingen. Finnwood kan laddas ned kostnadsfritt på Metsä Woods webbplatser för olika länder. 10 METSÄ WOOD KERTO

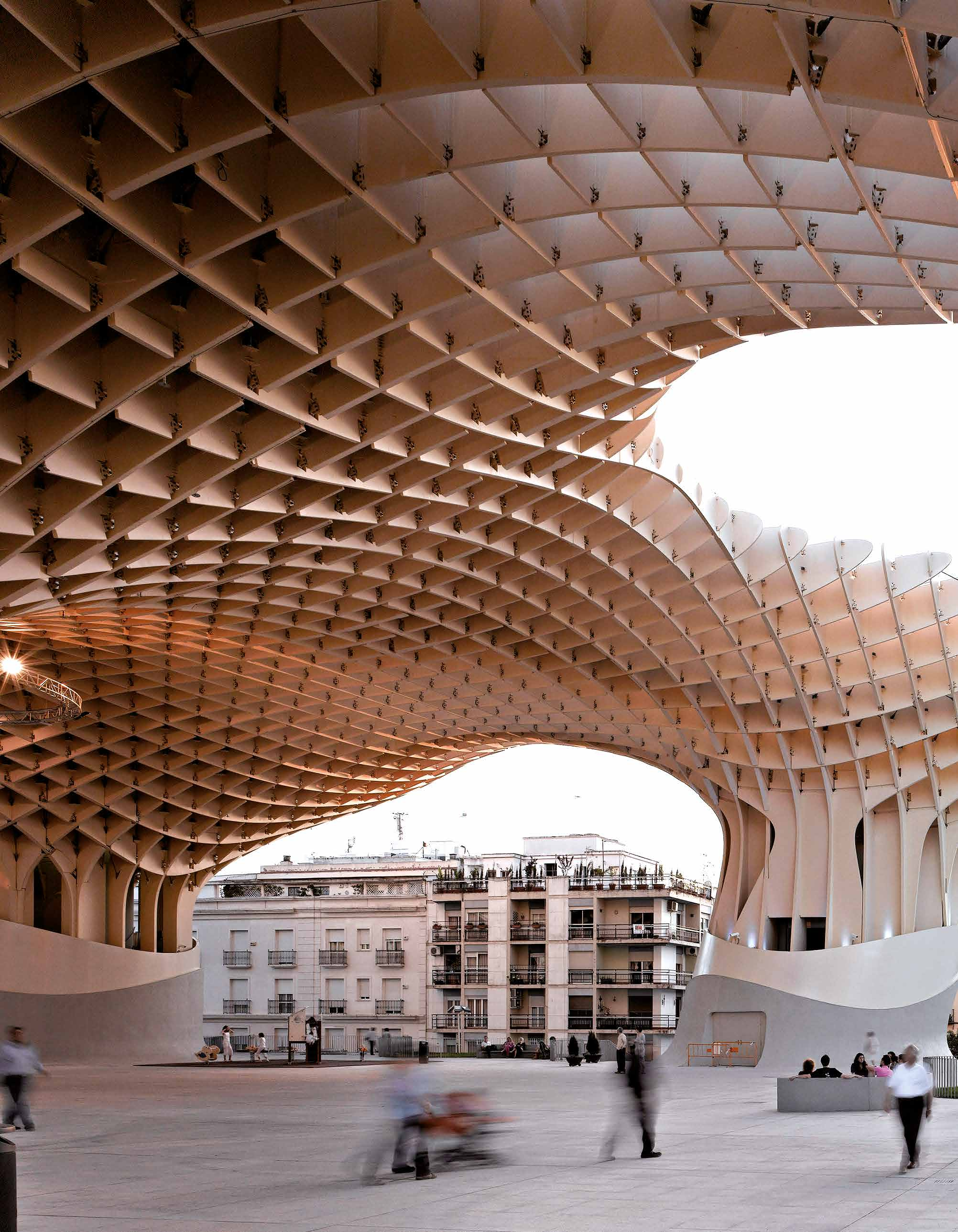

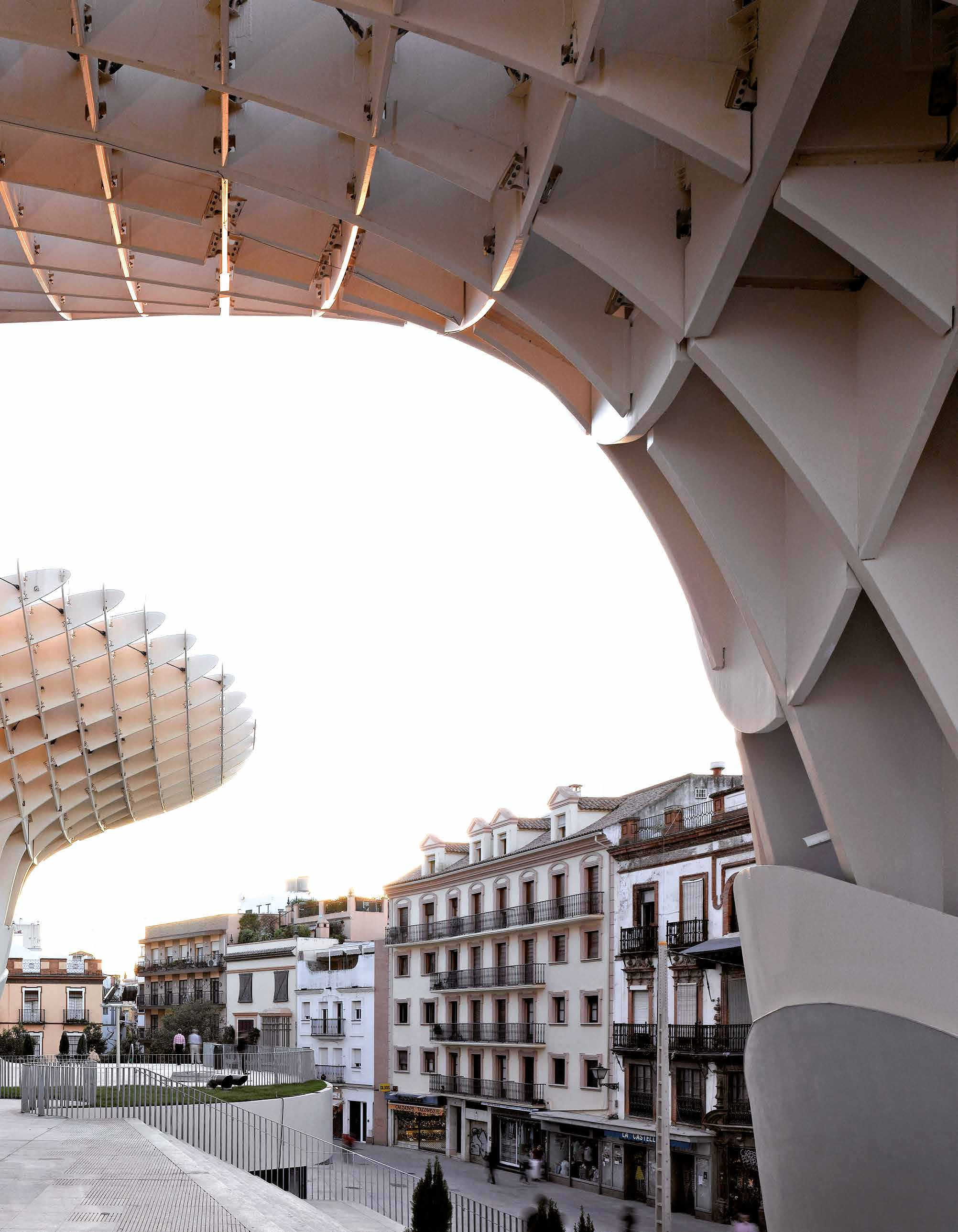

11 IDÉER SOM INSPIRERAR Kafeterian till Jean-Baptiste Corot-skolan i Savigny-sur-Orge i Frankrike Baseballstadion i Kuopio i Finland Dagis och skola i Leskenlehti i Helsingfors i Finland Martin Nadaud-gymnasiet i Saint Pierre des Corps i Frankrike Kertos mångsidighet gör det till ett praktiskt material för byggindustrin. Under Kertos trettioåriga historia har exempel på innovativ användning samlats in från hela världen. DU HITTAR FLER INSPIRERANDE IDÉER PÅ VÅR WEBBPLATS METSÄ WOOD KERTO 11
