SNÖPLOG LSP3400, LSP3700, LSP4000

Transkript

1 SNÖPLOG LSP3400, LSP3700, LSP4000 MEIREN ENGINEERING OÜ VÄIKE-MÄNNIKU 7/// TALLINN /// ESTLAND /// TEL /// FA /// /// SE BRYKSANVISNING 2015

2 INNEHÅLLSFÖRTECKNING SNÖPLOG LSP CE-DEKLARATION... 3 FÖRORD... 4 ALLMÄNNA SÄKERHETSREGLER... 4 PERSONAL PRODUKTBESKRIVNING SNÖPLOG FÖR STADSBRUK I STANDARDUTFÖRANDE BESTÅR AV ETRA TILLBEHÖR SÄKERHETSANVISNINGAR FÖR ARBETE MED PLOGEN MONTERING OCH AVMONTERING AV PLOGEN ANVÄNDNING AV PLOGEN JUSTERING AV PLOGENS SLITSKÄR ANVÄNDNING AV SLÄPSKOR OCH STÖDHJUL SNÖPLOGENS UNDERHÅLL SMÖRJPUNKTER PRODUKTENS GARANTIVILLKOR TABELLER Tabell 1. Snöplogens tekniska data... 5 FIGURER Figur 1. Kilbult... 5 Figur 2. Varningsmärkning: OLYCKSRISK!... 7 Figur 3. Montering och avmontering av plogen (Finskt fästsystem)... 8 Figur 4. Justering av plogens slitskär... 9 Figur 5. Användning av hjul och släpsko Figur 6. Smörjpunkter

3 CE-DEKLARATION SNÖPLOG LSP Tillverkare: Meiren Engineering OÜ Väike Männiku Tallinn, Estland Tel Vi försäkrar härmed att nedan angiven produkt: Snöplog Modell: Serienr: Tillverkad: LSP uppfyller följande direktiv och standarder: 2006/42/EG EN 349:1993+A1:

4 FÖRORD SNÖPLOG LSP Tack för att ni har valt en Meiren Snow produkt. Den här bruksanvisningen innehåller tekniska data för LSP seriens snöplogar, instruktioner för dess användning och underhåll samt garantivillkor. LSP seriens snöplogar är konstruerade för röjning av lös opackad snö från vägar med vägbeläggning. Produkten är inte lämpad för röjning av sand, grus, packad snö, is mm. Felaktig användning av plogen kan medföra ekonomisk skada och även orsaka personskador. Därför är det av yttersta vikt att personen som skall arbeta med plogen noggrant läser igenom bruksanvisningen och hanterar produkten i enlighet med de föreskrivna kraven. All felaktig användning av produkten befriar tillverkaren från ansvar för orsakade skador och från ersättningsskyldighet. ALLMÄNNA SÄKERHETSREGLER Då produkten har en invecklad konstruktion och är försedd med rörliga delar, är det även här av yttersta vikt att personen som arbetar med den känner till alla säkerhetsrisker. För att kunna eliminera riskerna är det viktigt att operatören har gått igenom produktens bruksanvisning operatören har genomgått en lämplig utbildning som gör det möjligt för operatören att använda en sådan produkt i sitt arbete operatören är utrustad med nödvändiga redskap och lämplig arbetsklädsel PERSONAL Produkten kan användas och underhållas endast av personal med tillbörlig utbildning. Operatörens arbetsgivare måste se till att alla tillverkarens användarinstruktioner och säkerhetsregler efterlevs. Läs noggrant igenom denna bruksanvisning innan du börjar arbeta med snöplogen. 1. PRODUKTBESKRIVNING Snöplogarna LSP3400, LSP3700 och LSP4000 är redskap med moderna lösningar för stadsbruk, med 4- sektioners fjädermekanism och skärhållare med justerbar vinkel. Plogen LSP har ett plogblad som delvis är av plast. Plogbladet som delvis är av plast ger högre korrosionssäkerhet, mindre bullernivå och lättare vikt jämfört med ett stålblad. Det är ett 8 mm tjockt frostbeständigt och slitstarkt speciellt plastblad som används. Indexen 3400 till 4000 i plogens benämning betecknar slitskärens ungefärliga totala bredd i millimeter. Både gummi- och stålskär kan monteras på snöplogen. Slitskären fästs antingen med vanliga kilbultar eller med speciella sådana för snabbyte. För att undvika kilbult faller ut från hålet när du byter stålskär, då tryck 30-50MM gummiremsa mot kilbult huvudet med hjälp av snabb fastsättning av gummiskär (se Figur 1). Det är inte nödvändigt när man använder en stål- och gummiskär samtidigt. Som tillbehör finns positionsljud och säkerhetsflaggor tillgängliga. För användning av stålskär finns det släpskor eller stödhjul. Plogarna tillverkas av höghållfast stål. För ytbehandling används polyuretanlack som är slitstarkare än vanlig lack. 4

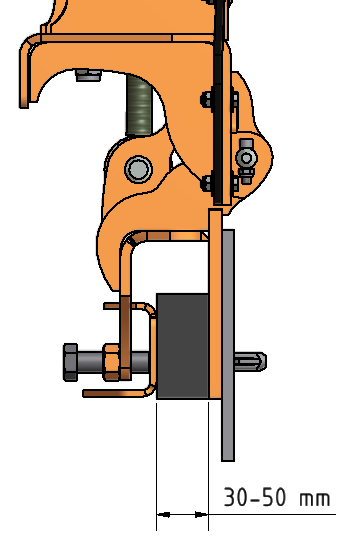

5 SNÖPLOG LSP Figur 1. Kilbult LSP3400 LSP3700 LSP4000 Slitskärens totala bredd, mm Plogbladets arbetsbredd vid max diagonalinställning, mm Plogbladets totala bredd, mm Plogbladets innerhöjd (inkl. stål); mm Plogens max diagonalinställning (åt båda håll) Fabrikinställd skärvinkel mot vägbanan 90 +/ / /- 15 Plogens totala vikt (exkl. skär och extra tillbehör), kg Rekommenderat arbetstryck för hydraulsystemet, bar Rekommenderad pumpkapacitet, l/min Tabell 1. Snöplogens tekniska data 1.1. Snöplog för stadsbruk i standardutförande består av Parallellogram (plogens lyftram); Plogblad med vändcylinder och lyftcylinder; ⅜-tums slangar med ½-tums snabbkopplingar; Slitskärshållare med reglerbar skärvinkel med fjädermekanism, 4 sektioner; Hydraulisk skyddsventil med hydraulbehållare som stötdämpare för sidostötar; Säkerhetsmärkning och LED positionsljus; Färg: gul, RAL 1007; 1.2. Extra tillbehör Stödhjul med reglermekanism, höghållfast fälg, luftdäck; Släpsko med platta av hårdmetall och med reglermekanism (eller släpsko av hårdmetall); Elkraft tillbaka (inkl. Trådlös fjärrkontroll) Gummi- eller stålskär 5

6 2. SÄKERHETSANVISNINGAR FÖR ARBETE MED PLOGEN SNÖPLOG LSP Innan arbetet med plogen påbörjas: kontrollera att plogen är komplett och i bra tekniskt skick. Det är förbjudet att påbörja arbete med en produkt som har tekniska fel; se till att inga personer eller föremål som kan skadas av plogen finns i närheten. Personsäkerheten måste även garanteras vid underhålls- och reparationsarbeten på plogen och vid plogens förflyttning med hjälp av hydrauliken eller ett lyftredskap; Om säkerhetsregler inte följs kan snöplogen orsaka personskada (plogen är försedd med farobeteckning (Figur 2)); det är förbjudet att utföra arbeten under plogen i upplyft läge utan att stötta upp plogen; kontrollera att plogen är ordentligt monterad till bilen eller traktorn och att alla kopplingar är oskadade; kontrollera att säkerhetsmärkningen, plogens positionsljus (om sådana finns) och reflexer fungerar och är synliga för andra trafikanter; kontrollera att skären (och även släpskor eller hjul om sådana finns) är i bra skick. Slitskären måste justeras, vändas eller bytas ut senast när avståndet mellan skärkanten och fästhålen har minskat till 26 mm; kontrollera skärens fästkilar; kontrollera spakars och cylindrars fästsprintar; kontrollera att hydraulslangar är hela och rätt kopplade; kontrollera att plogen är väl smord! kontrollera att plogen är fri från skador. Vid arbete med snöplogen: var alltid observant på omgivningen och övrig trafik; både på fordon som närmar sig från sidovägar och fordon som närmar sig bakifrån. Glöm inte heller att vara observant på fotgängare och cyklister så att du inte utsätter dem för fara under arbetet. All varningsbelysning måste alltid vara påslagen under arbete! allmänna trafikregler måste följas; max tillåten körhastighet för plogen vid normala vägförhållanden är upp till 50 km/h; kontrollera vägförhållanden: vid töväder minska hastigheten, vid pudersnö var observant på vindriktningen och minska hastigheten vid behov; vid mjuk vägbana minska hastigheten, eftersom skären kan skära in i vägbanan och göra att du förlorar kontrollen över bilen (eller traktor) och köra av vägen. Vid mjuk vägbana måste plogen stöttas på släpskor, hjul eller extraskär. snöplogen får endast användas för röjning av lös snö! Det är förbjudet att använda plogen för röjning av is, frusna snödrivor, sten, grus, sand o. dyl.; det är förbjudet att röja snö från snövallar med max tillåtna hastighet, det kan skada plogen; det är förbjudet att röja snö utanför vägkanten; I händelse av plogen används på ojämna vägar eller användaren" drar "snön när samtidigt som föraren backar, finns en risk att skador uppstår på plogen, fordon eller vägytan. Användaren skall bära det fulla ansvaret för en sådan verksamhet. Tillverkaren skall inte vara ansvarig för eventuella skador till följd av de ovan nämnda aktiviteter; det är förbjudet att montera tillbehör som inte är godkänd av tillverkaren på plogens rörliga delar; det är förbjudet att använda hydrauliskt driven utrustning som domkraft; plogen får endast lyftas från därtill avsedda lyftöglor. Alltid när det händer någonting i arbetsprocessen som kan skada produkten, måste produkten besiktigas för att fastställa och bedöma eventuella skador. Skadorna (såsom sprickor i konstruktionen, svetssömmar eller deformerade detaljer) kan skada egendom och äventyra personsäkerheten. Arbete med produkten får inte fortsätta innan alla skador är åtgärdade. 6

7 SNÖPLOG LSP Figur 2. Varningsmärkning: OLYCKSRISK! 3. MONTERING OCH AVMONTERING AV PLOGEN Montering av plogen till dragfordonet (Figur 3) Plogen måste monteras till dragfordonet på ett jämnt underlag. Kör fordonet så nära plogen som möjligt och koppla hydraulslangarna till fordonets hydraulsystem. Lyft upp plogens fästram så högt att fästhakarna (3) sträcker sig över fordonets fästrams övre kant. Styr fordonets fästram mot plogens fästram och lyft plogen med hjälp av lyftcylindern på fordonets fästram. Se till att fästöglorna (3) sitter på rätt plats och lås plogens fästram (5) till fordonets fästram (olika låsningssystem används i olika länder följ det systemet som gäller för er). Ta bort lyftcylinderns stift (2) och lägg det i hållaren. Låt inte sprinten sitta kvar i cylindern under arbetet! Sprinten används endast för montering och avmontering av plogen. Om du glömmer bort att ta bort stiftet för arbete med plogen, följer inte plogen ojämnheterna i vägbanan och sprinten kan gå sönder. Sprinten kan på eget ansvar endast lämnas kvar i fall plogen är försedd med ett hydrauliskt flytläges-system och lyftcylindern inte trycker plogen mot marken. Avmontering av plogen (Figur 3) Sätt sprinten (2) i hålet på lyftcylinderns (1) styrspår. Sänk ner plogen på ett jämnt underlag, med skäret mot marken och sänk plogens stödben (6) mm ovanför markytan. Om stödbenet vid plogens avmontering sänks helt mot markytan, kan det försvåra plogens senare montering till fordonet (plogens fästplåt sitter då alltför vertikalt). Ta loss fästramarnas fästbultar eller sprintar (5). Lyft bort plogens fästram (3) med hjälp av lyftcylindern från fordonets fästram. Koppla loss slangar och kör bort från plogen. Det är förbjudet att lyfta plogen med hjälp av stiftet som inte är avsett för så tunga lyft och då kan deformeras. 7

8 SNÖPLOG LSP Figur 3. Montering och avmontering av plogen (Finskt fästsystem) 4. ANVÄNDNING AV PLOGEN Innan arbetet påbörjas kontrollera även lufttrycket i däcket på stödhjulet om sådant finns. Det måste vara 10 bar. Vid kraftig lufttemperaturändring måste lufttrycket kontrolleras på nytt. Det är viktigt att inte överbelasta plogen, med hjälp av att använda rätt arbetsteknik. Vid röjning av tjockare och tyngre snö välj lämplig (lägre) körhastighet och var hela tiden observant på snöns konsistens. Vanliga stålskär rekommenderas inte för modeller utan stödhjul, då skären slits fort vid direkt kontakt med den hårda vägbeläggningen. På modeller med stödhjul och släpskor kan även vanliga stålskär användas, om 8

9 plogens tyngd inte vilar på skären. SNÖPLOG LSP Plogens vändcylinder bör inte köras till sitt inre eller yttre slutläge under arbetet, utan ca 100 mm bör lämnas som reserv för kolvslaget. Därigenom kan skyddsventilen för den hydrauliska vändcylindern mera effektivt dämpa stötar från eventuella hinder. Om plogsidan körs mot ett hinder kan vändcylindern som har körts till slutläget skada plogen och fordonet Justering av plogens slitskär De främsta slitskärens (1, Figur 4) vinkel mot vägbanan och fjädrarnas (2) spänning kan regleras för sig på plogen. För ändring av skärens vinkel måste muttrarna (4) mitt i fjädermekanismens stötstång (3) skruvas till önskat håll. Efter justering måste muttrarna fixeras ordentligt. Vid användning av stålskär bör skäret helst luta något framåt (ca 10 ), samtidigt som ett gummiskär bör ligga vinkelrätt mot marken eller t.o.m. luta något bakåt för att plogen skall ha en jämn gång (gummit är elastiskt). Fjäderspänningen kan regleras från fjäderstänger (5). Figur 4. Justering av plogens slitskär 4.2. Användning av släpskor och stödhjul Hjul eller släpskor måste regleras så att stålskäret sitter 0 15 mm över markytan (beroende på vägbeläggningen). Hjulmekanismens fjäder (1, Figur 5) är avsedd för att i transportläge kunna dra in hjulet nära plogbladet. Fjäderspänningen kan regleras, men den får inte vara så låg att hjulet kommer i kontakt med fordonet när plogen är i upplyft läge. Man bör se till att släpskon inte slits för mycket, då kan den gå sönder och lossna helt. Efter att hjulet eller släpskon är justerad måste de fixeras med handtagets sprint (2) för att hjulet eller släpskon skall stanna kvar i önskat läge. 9

10 SNÖPLOG LSP Figur 5. Användning av hjul och släpsko 5. SNÖPLOGENS UNDERHÅLL UNDERHÅLL VAR 8: DRIFTTIMME UNDERHÅLL VAR 150:E DRIFTTIMME OMFATTANDE SÄSONGMÄSSIGT UNDERHÅLL Kontrollera och vid behov dra åt alla bultförband och hydraulkopplingar. Kontrollera och vid behov dra åt alla bultförband. Kontrollera och vid behov dra åt alla bultförband. Om hjul finns, kontrollera hjulens Smörj alla smörjnipplar: plogbladets Kontrollera hydraulsystemet för ev. lagerspel. Vid för stort lagerspel ta vänd- och lyftcylindrars lager, läckage. Vid behov dra åt loss hjulnavet, kontrollera lagren och justera lagerspelet (i navet finns en justeringsmutter och en speciell parallellogrammens lager, vid norskt och danskt monteringssystem även fästramens lager. Om släpskor eller hydraulkopplingar och slangar. låsbricka). hjul finns skall även dess Kontrollera hydraulsystemet för ev. läckage. Vid behov dra åt hydraulkopplingar och slangar. Kontrollera slitskärens skick och fästen. Vid behov justera eller byt skär. regleringsmekanik smörjas. Kontrollera slitskärens skick och fästen. Vid behov justera eller byt skär Spruta konserveringsvax på plogens zinkdelar, hydraulventiler och slangkopplingar. Smörj alla smörjnipplar. Smörj eller vaxa in även släpskons och hjulmekanismens inre rörs utstickande ytor. Okulär besiktning av snöplogen finns det delar som måste bytas? Åtgärda alla lackskador. Dra in cylinderns kolvstång i cylindern eller konservera med lämpligt smörjmedel. Snöplogen skall helst förvaras under tak, skyddad mot nederbörd och sol.

11 5.1. Smörjpunkter SNÖPLOG LSP Figur 6. Smörjpunkter Pos. Nr Läge Kvantitet 1 Fäste 4 2 Rotarande cylinder 2 3 Släpsko, höger 1 4 Släpsko, vänster 1 5 Nedre hävarmen 2 6 Övre hävarmen 2 7 Fäste stift 2 8 Lyftcylinder 1 Totalt

12 SNÖPLOG LSP 6. PRODUKTENS GARANTIVILLKOR Säljaren ger produkten 12 (tolv) månaders garanti. Garantitiden börjar gälla från att produkten har levererats till köparen. Leveranstidpunkten anges i leveranshandlingar eller på CMR-fraktsedeln. Garantin omfattar åtgärdande av tillverknings-, material- eller konstruktionsfel som ev. uppstår på produkten eller dess detaljer under garantitiden. Säljaren har skyldighet att byta ut en bristfällig produkt endast i fall det inte går att reparera produkten eller dess detalj eller byta ut den bristfälliga detaljen på produkten. Köparen åtar sig att skriftligt informera säljaren om ev. brister som uppstår under garantitiden inom 7 (sju) kalenderdagen fr.o.m. när han/hon har blivit medveten om bristerna, och beskriva bristen så tydligt som möjligt. Säljaren åtar sig att inom 14 (fjorton) arbetsdagar från att ha mottagit köparens skriftliga garantianspråk utföra en expertundersökning för att fastställa orsakerna till uppkomna brister. Om bristen omfattas av garantin skall säljaren åtgärda bristen inom 20 (tjugo) arbetsdagar efter utförd expertundersökning. Reparationsarbeten inom ramen av garanti utförs på leveransadressen som står på orderbekräftelsen. Större reparationer utförs på säljarens territorium. Kostnader för transport av produkten till stället där garantireparationen utförs bekostas av köparen. Kostnader för reparationsarbeten och transport som inte omfattas av garantin bekostas av köparen. Garantin omfattar inte brister som har uppstått i samband med naturligt slitage; som har uppstått på grund av säregenskaper för eller skador på vägbeläggningen; som har uppstått på grund av att produkten har använts i strid mot dess tekniska förutsättningar, säkerhetsregler och användningsändamål; som har uppstått på grund av underlåtelse att följa reglerna för produktens underhåll; som har uppstått till följd av en trafikolycka; som köparen inte har skriftligt informerat säljaren om inom 7 (sju) dagar från att ha upptäckt bristen och/eller köparen inte har gett säljaren en möjlighet för att fastställa orsakerna till i enlighet med avtalet; i den omfattning som köparen rimligen hade kunnat begränsa genom förebyggande åtgärder. Produktens garantitid upphör att gälla när och om: Produkten har reparerats på egen hand utan att i förväg skriftligt ha rådgjort med säljaren; Produktens konstruktion har modifierats, byggts ut med extra utrustning och/eller delar utan att i förväg skriftligt ha rådgjort med säljaren. Om säljaren trots upprepade skriftliga meddelanden från köparen underlåter att fullgöra sina garantiåtaganden enligt avtalet, har köparen rätt att åtgärda bristen på produkten på säljarens bekostnad. Köparen skall skriftligt informera säljaren därom minst (5) fem arbetsdagar innan den bristfälliga produkten ersätts eller åtgärdas, med bifogade kalkyler på förväntade skäliga kostnader för det. Köparen har rätt att frånträda köpet och begära återtagande av produkten och återbetalning av köpeskillingen endast i fall produkten är behäftad med ett sådant fel som inte kan åtgärdas eller har sådana bristfälliga delar som inte kan ersättas, och inte heller byte av den bristfälliga produkten mot en ny produkt ger resultat som gör det möjligt att använda produkten ändamålsenligt. Garantin för produkter eller dess delar som har bytts ut under garantitiden gäller så länge produktens garantitid har löpt ut. 12
