EVR-CA Plint Reglersystem

Transkript

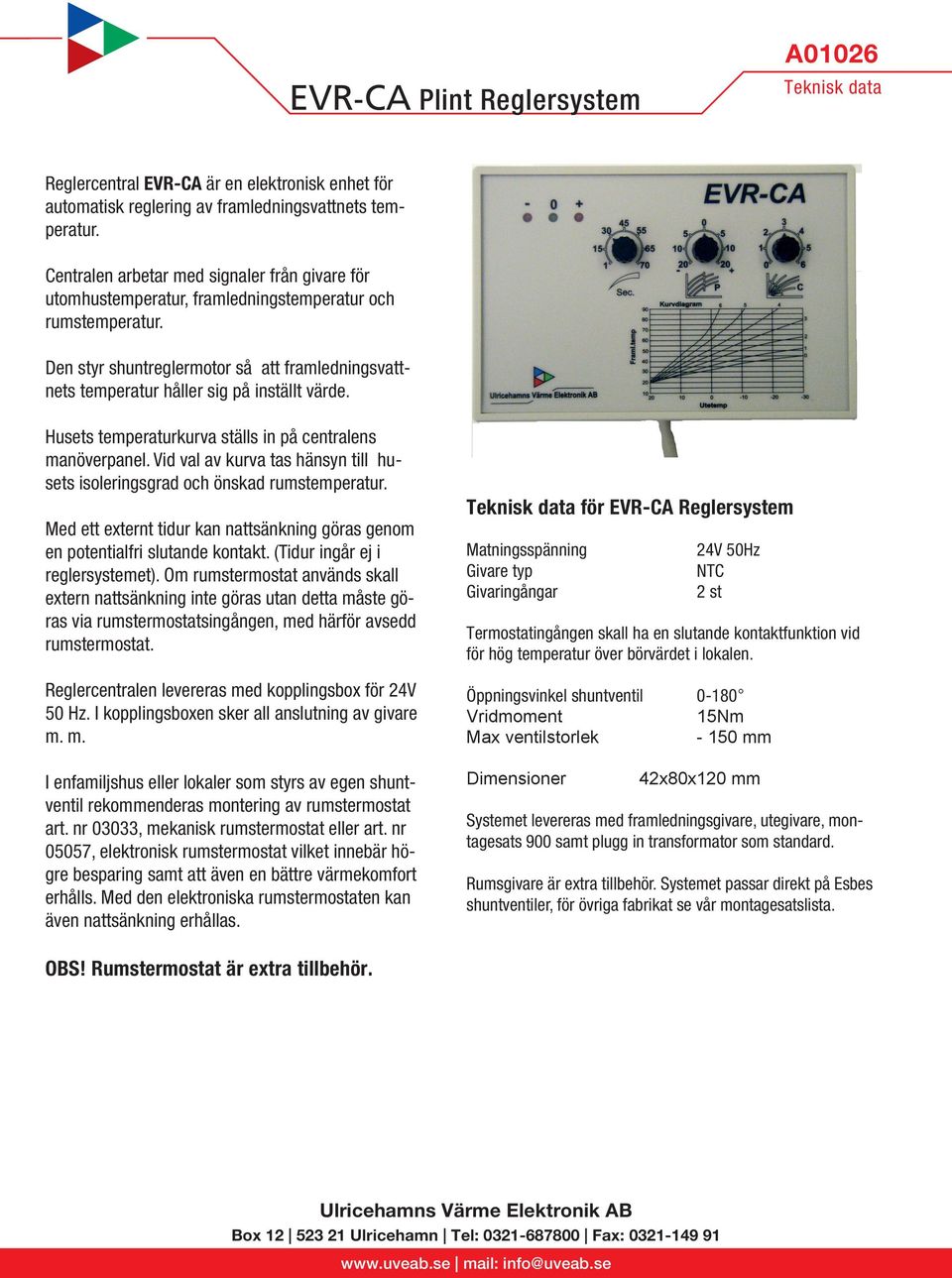

1 A01026 Teknisk data Reglercentral EVR-CA är en elektronisk enhet för automatisk reglering av framledningsvattnets temperatur. Centralen arbetar med signaler från givare för utomhustemperatur, framledningstemperatur och rumstemperatur. Den styr shuntreglermotor så att framledningsvattnets temperatur håller sig på inställt värde. Husets temperaturkurva ställs in på centralens manöverpanel. Vid val av kurva tas hänsyn till husets isoleringsgrad och önskad rumstemperatur. Med ett externt tidur kan nattsänkning göras genom en potentialfri slutande kontakt. (Tidur ingår ej i reglersystemet). Om rumstermostat används skall extern nattsänkning inte göras utan detta måste göras via rumstermostatsingången, med härför avsedd rumstermostat. Reglercentralen levereras med kopplingsbox för 24V 50 Hz. I kopplingsboxen sker all anslutning av givare m. m. I enfamiljshus eller lokaler som styrs av egen shuntventil rekommenderas montering av rumstermostat art. nr 03033, mekanisk rumstermostat eller art. nr 05057, elektronisk rumstermostat vilket innebär högre besparing samt att även en bättre värmekomfort erhålls. Med den elektroniska rumstermostaten kan även nattsänkning erhållas. Teknisk data för EVR-CA Reglersystem Matningsspänning Givare typ Givaringångar 24V 50Hz NTC 2 st Termostatingången skall ha en slutande kontaktfunktion vid för hög temperatur över börvärdet i lokalen. Öppningsvinkel shuntventil Vridmoment 15Nm Max ventilstorlek mm Dimensioner 42x80x120 mm Systemet levereras med framledningsgivare, utegivare, montagesats 900 samt plugg in transformator som standard. Rumsgivare är extra tillbehör. Systemet passar direkt på Esbes shuntventiler, för övriga fabrikat se vår montagesatslista. OBS! Rumstermostat är extra tillbehör.

2 av EVR-CA reglercentral, reglercentralen placeras på sitt väggfäste enligt bild och ansluts till kopplingsdosan med sin anslutningskabel. Kopplingsdosan monteras enligt beskrivning nedan. Fäste för 60mm eldosa Fästhål 4 st för väggmontage Vid montering sätts reglercentralen på väggfästet och förs åt vänster. Vid demontering trycks snäppfäste ner och reglercentralen förs åt höger. Uttag för kablage Montera kopplingsboxen så att man enkelt kan ansluta de olika kablarna. Montering av boxen görs så att alla färdiga kablage räcker fram. Reglercentralen kopplas genom att skjuta in modularkontakten genom genomföringen och in i modulakontakten i kopplingsboxen. Kablaget kan enkelt lossas genom att snäppfästet på undersidan av kontakten trycks in på anslutningsdonet och därefter kan kabeln försiktigt lossas vid service eller annan anledning. All anslutning av givare och spänningsmatning sker i den medlevererade kopplingsboxen. Reglercentral, givare och ställdon ansluts till respektive kopplingsplint. Spänningmatning från pluggintransformatorn görs till det runda telejacket. OBS! Genomföringarna är slitsade för alla ingångar utom för rumstermostat och nattsänkningsingången då detta är extra tillbehör. Anslutning av rumstermostat sker till befintlig plint med en slutande potentialfri kontakt. Anslutning av tidur sker till befintligt plint märkt Tidur-Natt genom en potentialfri slutande kontakt

3 EVR-CA Utegivare EVR-CA Framledningsgivare Utegivare art. nr används för att mäta utetemperaturen i reglersystemet. Givaren levereras med vattenskyddande hölje och fästdetaljer. Framledningsgivare art. nr används för att mäta temperaturen på framledningsvattnet i värmesystemet. Givaren levereras med 3 met. anslutningskabel och fästanordning. Fästtejp Tekniska data Tekniska data Typ Dimensioner Resistans vid: -20 C +0 C +20 C NTC-termistor 2.2 K 65x50x44mm Kohm 7.32 Kohm 2,75Kohm 1. Välj en plats för uppsättning av utegivaren på husets norrvägg ca 2,5 m över marken. 2. Anslut kabeln i kopplingsboxen och drag kabeln från centralenheten till platsen för givaren. Kan förlängas max. 100m minimum area på ledare = 2x0,25 mm 2 3. Fäst givaren på väggen med medlevererad skruv och plastplugg. 4. Drag kabeln vid utegivaren genom kabelgenomföringen. 5. Anslut kabeln till givarens plint anslutning Typ NTC-termistor 33 Kohm Dimensioner diam 7 mm längd 32 mm Resistans vid: 25 C 33 Kohm 40 C Kohm 70 C 8,5 Kohm Anslutningskabelns längd 3 m Fästtejpens längd 300 mm 1. Ta bort ca 10 cm av isoleringen på framledningsrörets ca. 1 m efter shuntventilen. 2. Skrapa bort färg och dylikt från den frilagda rörytan. 3. Fäst försiktigt givaren mot röret med den medlevererade fästtejpen så att det blir god kontakt mellan rör och givare. 4. Anslut givarens kabel till kopplingsboxens plint för framledningsgivare enligt respektive inkopplingsanvisning. Obs! förläng kabeln vid behov max. 100m minimum area på ledare = 2x0,25 mm 2 5. Sätt tillbaka den borttagna biten isolering på röret.

4 EVR-M90 Shuntreglermotor EVR-CA Plint Reglersystem Tekniska data Frikopplingsanordning Typ Asynkront ställdon för öka/minska signaler Dimensioner 96x192x117 mm Vridningsvinkel Vridmoment 15 Nm standard Anslutningsspänning 24 V AC motor Effektbehov vid max vridmoment. 4 VA Ventilstorlek mm Montagesatser till de flesta förekommande pann och shunttyper finns i lager. OBS! Shuntmotorn levereras ställd i mittläge motsvarande läge 5 på en ESBE shuntventil. Information om EVR-M90 Shuntreglermotor Reglermotor EVR-M90 används för fjärrmanövrering av shuntventilen i värmesystem. Reglermotorn är vid leveransen inställd för 90 öppningsvinkel. Öppningsvinkeln kan enkelt justeras mellan med hjälp av en justerbar kamskiva. Anpassning till höger- vänsteröppnande ventil görs vid installationen genom växling av anslutningarna L1 och L1 i motorn. EVR-M90 kan enkelt handmanövreras med hjälp av en frikopplingsanordning (se bild) genom att manövrera denna till handläget (se motoretikett) kan motorns shuntarm vridas för hand till önskad position. Motorn återkopplar automatiskt till kuggingrepp när shuntarmen återförs till urkopplingsläget. Motorn är inte märkt för någon öppningsvinkel eller för höger eller vänsteröppnande shunt. Därför monteras en lämplig dekal så rätt skalning av motorns gradering erhålls efter att motorn monterats på ventilen. In ko p p lin g a v M 9 0 m o to r M L 1 L 1 För växling av rotationsriktning växla anslutning L1 och L1 N

5 Monteringsanvisning av ställdon på ESBE shuntventil, för montering på annan ventil följ respektive monteringsats installationsanvisning. OBS! Motorn levereras i mittläge. Frikopplingshandtaget får ej monteras så att den kan ta i något som hindrar dess rörelse. Tänk på att skylten på shunten skall vara rättvänd så den visar ventilens arbetsområde för att undvika monteringsfel av motorn. 90 öppningsvinkel är fabriksinställd. OBS! Justering av kamskivor behöver endast göras vid annan öppningsvinkel än 90 Vänsteröppnande shunt Högeröppnande shunt Ändring av arbetsområde Arbetsområdet för M90 är ställbart från 30 till 180. Spänningsätt motorn tills den har nått önskat ändläge för stängd shunt. Med en skruvmejsel vrids kamskiva A så att den vänstra mikrobrytaren aktiveras för moturs ändläge för stängd vänsteröppnande shunt. Kamskiva B justeras på samma sätt mot den högra mikrobrytaren för medurs ändläge för öppen vänsteröppnande shunt. Ändring av arbetsområde Arbetsområdet för M90 är ställbart från 30 till 180. Spänningsätt motorn tills den har nått önskat ändläge för stängd shunt. Med en skruvmejsel vrids kamskiva A så att den högra mikrobrytaren aktiveras för moturs ändläge för stängd högerröppnande shunt. Kamskiva B justeras på samma sätt mot den vänstra mikrobrytaren för medurs ändläge för öppen högeröppnande shunt.

6 Injustering av kurvlutning och parallellförskjutningen på EVR-CA Reglersystem. För att erhålla önskat inneklimat så måste man göra nödvändiga justeringar av kurvlutningen och parallellförskjutningen och det görs lämpligen vid olika tillfällen (tex. +10 C och -15 C) då man måste veta hur huset eller lokalen reagerar på väderomslag. Genom att sätta kurvlutningen på 3 och parallellförskjutningen på 0 så har man en bra grundinställning för vattenburna radiatorsystem. Vid golvvärme och andra typer av distribuerande värmesystem kan andra värden gälla men principen är densamma för att kunna injustera värmesystemet. Ställdonets reglerhastighet kan regleras med hjälp av potentiometern märkt Sec. normalt är denna inställd på ca. 30 sekunders paustid mellan regleringarna men kan justeras beroende på om systemet vill självsvänga eller inte. Vid självsvängning ökas paustiden mellan regleringarna tills självsvängningen upphör. Pulslängden är alltid ca 1 sek. oavsett vad paustiden är inställd på, vid test av spänningen till ställdonet ställs en kort paustid in för att mätning skall kunna göras. Öppna samtliga radiatorkranar eller radiatortermostater där man önskar ha en jämn temperatur som regleras av reglersystemet. I utrymmen där man önskar en lägre temperatur justeras elementen så att den önskade temperaturen uppnås. Som exempel tänker vi oss en önskad rumstemperatur på 20 C, denna mäter man upp genom att placera en termometer på en lämplig central plats i huset som inte direkt påverkas av solinstrålning eller annan uppvärmning. Genom att notera vilken temperatur som råder vid +10 C, +-0 C och 15 C så kan man bilda sig en uppfattning hur bra kurvlutningen fungerar. Om inomhustemperaturen är bra vid +10 C men stiger successivt vid fallande utetemperatur så att vid 15 C innetemperaturen är 22 C, då är kurvlutningen för brant för huset. För att kunna justera felet så gör man lämpligast detta när grön lysdiod på reglercentralen lyser. Genom att vrida kurvlutningen från läge 3 till 2 så sänks graden av hur mycket regulatorn kompenserar för utetemperaturen (se diagrammet på reglercentralen). När denna justering görs kommer den röda lysdioden för minska signal att tändas vilket indikerar att shunten skall stänga, därefter följer man upp med parallellförskjutningen genom att vrida den sakta medurs tills den gröna lysdioden tänds igen. Normalt kan man räkna med 3-5 C på framledningen per rumsgrad för att kompensera felet på rumstemperaturen. Genom att göra denna justering så har man sänkt lutningen på kurvan vilket innebär en lägre framledningstemperatur vid sjunkande utetemperatur. Denna justering upprepas tills rätt innetemperatur uppnås. Det kan också visa sig att temperaturen sjunker inomhus ju kallare det blir ute, vilket innebär en omvänd justering av kurvlutningen så att regulatorn kan kompensera för den rådande utetemperaturen. Justeringen görs således tvärtemot som beskrivs i exemplet ovan. Kurvlutning kan man säga är ett mått på hur bra isoleringen är i huset genom att ju lägre kurva desto bättre är isolering av huset eller hur stor radiatorytan är i förhållande till bostadsytan. Rumstermostat I enfamiljshus eller lokaler som styrs av egen shuntventil rekommenderas montering av rumstermostat vilket innebär högre besparing samt även en bättre värmekomfort. Till våra EVR-CA reglersystem finns både en elektronisk rumstermostat och en mekanisk rumstermostat som reducerar framledningstemperaturen tills önskad rumstemperatur är uppnådd. Om rumstermostat monteras skall systemet justeras så att önskad rumstemperatur kan erhållas plus ytterligare en rumsgrad. Detta medför att maximal komfort och energibesparing erhålls genom att termostaten kompenserar för såväl yttre som inre temperaturförändringar. Då rumstermostaten har en hög noggrannhet så kommer den att känna av om det finns energitillskott i form av solinstrålning, braskaminer m. m. Vid ansluten rumstermostat släpper reglercentralen ut inställd framledningstemperatur enligt kurva och parallellförskjutningsrattar med rumstermostaten ställd så att den kallar på värme.

7 EVR-CA EVR-CA Plint Reglersystem Felsökning Fel Orsak Åtgärd Ingen lampa lyser Transformator defekt Kontrollmät och ev. byt ut mot ny transf. Vägguttag strömlöst Byt säkring Röd lampa (-) lyser Framledn.temp för hög Inställes enl. instr. oavsett rattarnas Yttertemperatur för hög Stäng shunten inställning Kortsluten EVR-F Värmebehov finns ej Kortsluten EVR-U Resistansmät EVR-F Shuntmotor stänger ej Resistansmät EVR-U Röd lampa (+) lyser Shuntmotor öppnar ej Se fel på motor ständigt vid grund- Panntemp. för låg Höj panntemp. inställning. EVR-F avbrott Resistansmät EVR-F (se instr.) EVR-U avbrott Resistansmät EVR-U Motor öppnar eller Kopplingsarmar lösa Fastdrages enl. mont.anv. stänger ej shunten Motor felkopplad Se kopplingsschema Kabelbrott till motor Byt ut kabel Kalibrering av EVR-CA Kalibrering av reglercentralen är inte nödvändig då den är kalibrerad på fabrik. Dock kan man med hjälp av nedanstående tabeller enkelt kontrollera att regulatorn ligger inom givna toleranser genom att ansluta en resistor med värde enligt nedanstående tabell. Termistorvärden för givare EVR-U Kohm Kohm ,03 0 7, ,09 5 5, , , , , , ,75-5 9, ,2 EVR-F Kohm 20 42, , , , , ,45 Kohm 50 10, , , , , ,25
