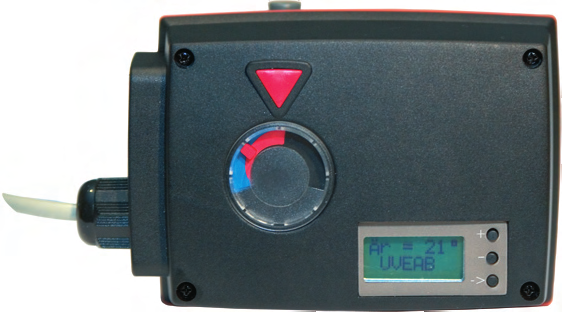

1 EVR-M90 LCD Reglersystem A00320 Teknisk data Det smarta reglersystemet Reglersystem är en mikroprocessorbaserad lösning med betoning på lättanvändhet och komfort. Systemet kan idag köras både med utegivare och framledningsgivare samt rumsgivare. Systemet känner själv av om man ansluter rumsgivare vilket medför en utökad sparfunktion genom vårt systems unika självkompensering av reglerparametrarna. Via systemets display kan man via endast tre knappar ställa in och förändra värden. Normalt behövs inga justeringar göras när rumgivare ansluts då systemet själv hittar den bästa reglerkurvan som erfordras för rätt inomhusklimat. Alla anslutningar till systemet görs i en till systemet tillhörande kopplingsdosa för att eliminera handhavande fel vid installation av systemet. Teknisk data för EVR-M90 LCD Reglersystem Matningsspänning Givare typ Givaringångar 24V 50Hz NTC 3 st Öppningsvinkel shuntventil Vridmoment 15Nm Max ventilstorlek mm Dimensioner 96x192x117 mm Systemet levereras med framledningsgivare, utegivare, montagesats 900 samt plugg in transformator som standard. Rumsgivare är extra tillbehör. Systemet passar direkt på Esbes shuntventiler, för övriga fabrikat se vår montagesatslista.

2 Monteringsanvisning av reglercentral på ESBE shuntventil, för montering på annan ventil följ respektive monteringsats installationsanvisning. OBS! Motorn levereras i mittläge. Frikopplingshandtaget får ej monteras så att den kan ta i något som hindrar dess rörelse. Tänk på att skylten på shunten skall vara rättvänd så den visar ventilens arbetsområde för att undvika monteringsfel av motorn. Vänsteröppnande shunt Högeröppnande shunt Ändring av arbetsområde Arbetsområdet för M90 är ställbart från 30 till 180. Spänningsätt motorn tills den har nått önskat ändläge för stängd shunt. Med en skruvmejsel vrids kamskiva A så att den vänstra mikrobrytaren aktiveras för moturs ändläge för stängd vänsteröppnande shunt. Kamskiva B justeras på samma sätt mot den högra mikrobrytaren för medurs ändläge för öppen vänsteröppnande shunt. Ändring av arbetsområde Arbetsområdet för M90 är ställbart från 30 till 180. Spänningsätt motorn tills den har nått önskat ändläge för stängd shunt. Med en skruvmejsel vrids kamskiva A så att den högra mikrobrytaren aktiveras för moturs ändläge för stängd högerröppnande shunt. Kamskiva B justeras på samma sätt mot den vänstra mikrobrytaren för medurs ändläge för öppen högeröppnande shunt.

3 All anslutning av givare och spänningsmatning sker i den medlevererade kopplingsboxen där reglercentralen redan är kopplad genom sin förmonterade kabel. Givare och spänningmatning ansluts enligt nedanstående anslutningsschema. Montera boxen så att man enkelt kan ansluta de olika givarnas och pluggin transformatorns kablar räcker fram. Reglercentralen är redan kopplad genom sitt kablage som enkelt kan lossas genom att snäppfästet på undersidan av kontakten trycks in på anslutningsdonet och därefter kan kabeln försiktigt lossas. Kopplingsbox plint: 1 = Ansluts ej 2= 24VAC 50Hz L1 3= 24VAC 50Hz N 4= Rumsgivare (extra tillbehör) 5= Rumsgivare (extra tillbehör) 6= Framl.givare 7= Framl.givare 8= Nattsänkning 9= Nattsänkning 10= Utegivare 11= Utegivare 12= Ansluts ej 13= Ansluts ej 14= Ansluts ej

4 Tekniska data Typ Dimensioner Resistans vid: -20 C +0 C +20 C NTC-termistor 50 K 65x50x44mm 552 Kohm 172 Kohm 63 Kohm Installation 1. Välj en plats för uppsättning av utegivaren på husets norrvägg ca 2,5 m över marken. 2. Drag en kabel minimum 2x0,25 mm 2 från centralenheten till platsen för givaren. Max. 100m 3. Fäst givaren på väggen med medlevererad skruv och plastplugg. Utegivare (00334) används för att mäta utetemperaturen i reglersystemet. Givaren levereras med vattenskyddande hölje och fästdetaljer. 4. Anslut kabeln till givarens plint anslutning 1 och 2 samt till reglercentralens plintar för utegivare enligt inkopplingsschema. I enfamiljhus eller lokaler som styrs av egen shuntventil rekommenderas montering av rumsgivare (00336) villket innebär högre besparing samt att även en bättre värmekomfort. Tekniska data Typ NTC-termistor 50 Kohm Dimensioner 85x85x25mm Resistans vid 15 C 80K 20 C 63 Kohm 25 C 50 Kohm Installation 1. Vid montering av rumsgivaren trycks snäppfästet in försiktigt och därmed kan locket demonteras. Därefter monteras givaren på vägg med lämpliga skruvar alternativt direkt på apparatdosa. 2. Givaren placeras 1,5m över golv på en central plats i huset tex. i vardagsrum eller i öppen hall. Se till att den inte blir solbelyst eller kommer för nära radiatorer, braskamin etc.

5 Tekniska data Typ NTC-termistor 50 Kohm Dimensioner diam 7 mm längd 32 mm Resistans vid: 25 C 50 Kohm 40 C 26 Kohm 70 C 8,5 Kohm Anslutningskabelns längd 3 m Fästtejpens längd 300 mm Installation 1. Ta bort ca 10 cm av isoleringen på framledningsrörets ca. 1 m efter shuntventilen. 2. Skrapa bort färg och dylikt från den frilagda rörytan. Framledningsgivare (00335) används för att mäta temperaturen på framledningsvattnet i värmesystemet. Givaren levereras med anslutningskabel och fästanordning. 3. Fäst försiktigt givaren mot röret med den medlevererade fästtejpen så att det blir god kontakt mellan rör och givare. 4. Anslut givarens kabel till reglercentralens plintar för framledningsgivare enligt respektive inkopplingsanvisning. Obs! förläng kabeln vid behov max. 100m 5. Sätt tillbaka den borttagna biten isolering på röret. Fästtejp

6 Meny struktur EVR-M90LCD Installation

7 Manual för EVR-M90LCD Systemet innehåller ett förutbestämt handhavande när det gäller justering av parametrarna för reglersystemet. Med hjälp av +, - och > knapparna stegar man igenom hela inställningsprocessen och när det är möjligt att justera något värde så görs detta med + och -. Vid uppstart av systemet så befinner man sig i ett så kallat konfigureringsläge dom första fyra minuterna, under denna tid kan man ställa in kurvlutning, rotationsriktning m.m. Vid inställning av kurvlutning så ställer man in önskad framledningstemperatur vid brytpunkterna +20, +5, -10, -30. När man befinner sig i position 1 i menyn och en liten fyrkant syns i nedre vänstra hörnet i displayen, och man vill kunna göra justeringar av grundkonfigurationen så trycker man samtidigt på + och. Därefter har man 2 minuter på sig att göra nödvändiga justeringar. Nattnedsättning Framledningstemperaturen kan sänkas genom en extern potentialfri slutande kontakt som kopplas till plint 8 och 9 i kopplingsboxen. Temperaturen kan sänkas max 15 C genom inställning i konfigureringsläge. Givare tabell I displayen visas dom olika givarnas beteckningar när man befinner sig i uppstart av systemet. GT1 = Framledningsgivare artnr: GT2 = Rumsgivare artnr: GT4 = Utegivare artnr: 00334

8 Injusteringsanvisning av EVR-M90LCD För att erhålla önskat inneklimat så måste man göra nödvändig justering av kurvlutningen och det görs lämpligen när innetemperaturen avviker från önskad temperatur. Vid golvvärme och andra typer av distribuerande värmesystem kan andra värden gälla men principen är densamma för att kunna injustera värmesystemet. Öppna samtliga radiatorkranar eller radiatortermostater där man önskar ha en jämn temperatur som regleras av reglersystemet. I utrymmen där man önskar en lägre temperatur justeras elementen så att den önskade temperaturen uppnås. Som exempel tänker vi oss en önskad rumstemperatur på 20 C, denna mäter man upp genom att placera en termometer på en lämplig central plats i huset som inte direkt påverkas av solinstrålning eller annan uppvärmning. Genom att notera vilken temperatur som råder vid +10 C, +-0 C och 15 C så kan man bilda sig en uppfattning hur bra kurvlutningen fungerar. Om inomhustemperaturen är bra vid +10 C men stiger successivt vid fallande utetemperatur så att vid 15 C innetemperaturen är 22 C, då är kurvlutningen för brant för huset. För att kunna justera felet så gör man enligt följande: Justera framledningstemperaturen vid den utetemperatur som ligger närmast. Normalt kan man räkna med 3-5 C på framledningen per rumsgrad för att kompensera felet på rumstemperaturen. Genom att göra denna justering så har man sänkt lutningen på kurvan vilket innebär en lägre framledningstemperatur vid sjunkande utetemperatur. Denna justering upprepas tills rätt innetemperatur uppnås. Det kan också visa sig att temperaturen sjunker inomhus ju kallare det blir ute, vilket innebär en omvänd justering av kurvlutningen så att regulatorn kan kompensera för den rådande utetemperaturen. Justeringen görs således tvärtemot som beskrivs i exemplet ovan. Kurvlutning kan man säga är ett mått på hur bra isoleringen är i huset genom att ju lägre kurva desto bättre är isolering av huset eller hur stor radiatorytan är i förhållande till bostadsytan.

9 EVR-M90LCD Reglersystem Det smarta reglersystemet Reglersystem är en mikrobaserad lösning med betoning på lättanvändhet och komfort. Systemet kan idag användas både med utegivare och framlednigsgivare samt rumsgivare. Systemet känner själv av om man ansluter rumsgivare vilket medför en utökad sparfunktion genom vårt systems unika självkompensering av reglerparametrarna. Via systemets display kan man via endast tre knappar ställa in och förändra värden. Normalt behövs inga justeringar göras när rumgivare ansluts då systemet själv hittar den bästa reglerkurvan som erfordras för rätt inomhusklimat. Alla anslutningar till systemet görs i en till systemet tillhörande kopplingsdosa för att eliminera handhavandefel vid installation av systemet. Tydlig visning av shuntens läge. Enkelt handhavande och lätt att installera innebär besparing redan vid installationen Systemet passar idag till dom fl esta fabrikat av shuntar och pannor på marknaden. Passar som standard direkt till Esbes ventiler.

10 Teknisk data för EVR-M90 LCD Reglersystem Matningsspänning Givare typ Givaringångar 24V 50Hz NTC 3 st Öppningsvinkel shuntventil Vridmoment 15Nm Max ventilstorlek mm Dimensioner 96x192x117 mm Systemet levereras med rumsgivare, framledningsgivare, utegivare, montagesats 900 samt plugg in transformator som standard. Systemet passar direkt på Esbes shuntventiler. För övriga fabrikat se vår montagesatslista. Installation och handhavande Systemet passar till dom flesta shuntar och pannor och med sin unika lösning för anslutning av ställdonet innebär att man sparar pengar redan vid installationen då inga ingrepp måste göras i befintliga rörsystem. All anslutning till systemet görs i en särskilt framtagen kopplingsbox för enklast möjliga hantering av anslutningarna. Koppling mellan boxen och centralen görs genom en s.k. modularkontakt som ansluts i kopplingsboxen. Reglersystemets inställningar görs genom de tre knapparna på fronten genom att stega igenom ett redan fastlagt menysystem där de olika parametrana kan justeras efter behov. Normalt behövs inga justeringar göras då systemet levereras med en grundinställning som passar dom flesta fastigheter.
