VERSION 1.2 botkyrka kommuns skyltmanual

Transkript

1 s n u m m o k a k r botk y l a u n a sk yltm

2 introduktion Botkyrka kommun har tagit fram ett skyltsystem som ska gälla för alla kommunens verksamheter. Den här manualen hjälper dig att välja rätt skyltar, och förenkla kommunikationen mellan dig och skyltleverantören. Syftet med skyltar Skyltsystemet ska göra det enkelt för besökaren att hitta i och bland kommunens byggnader. Det skapar trygghet, tillgänglighet och gör att kommunen ses som en välkomnande och informativ kommun. Skyltsystemet är framtaget för att enkelt kunna lägga till eller ta bort information, vilket ger ett kostnadseffektivt skyltsystem. Skyltsystemet som används för utvändiga skyltar är SG Outdoor, för invändiga skyltar används CoSign Module plus. Att komma igång Vi visar, på ett enkelt sätt, några exempel på skylttyper. Om det uppstår ett behov av andra skylttyper, så hjälper skyltleverantören självklart hitta en lösning som uppfyller det behovet. Skylttyper Skylttyperna har delats upp i fem huvudgrupper Hänvisningsskyltar Orienteringsskyltar Profilskyltar Identifikationsskyltar Informationsskyltar Bygglov I princip behövs det ett bygglov för alla skyltar som sätts upp utomhus, även folie på glasrutor. Se därför till att alla lov är på plats innan skylten monteras. Den upphandlade skyltleverantören hjälper dig om du har frågor. Tillstånd Vid fristående markskyltar behövs tillstånd från markägaren. Polistillstånd krävs då annan skyltning än vägvisning sker på allmän plats. För att sätta upp en vägvisningsskylt på det statliga nätverket som vid en riksväg ska ansökan göras hos Trafikverket. Ikoner För de skyltar som kräver bygglov För de skyltar som är obligatoriska För de skyltar som ska vara tillgänglighetsanpassade 2

3 exempel Exempel Här ser du exempel på hur skyltarna kan se ut med de fyra färgerna som är standard. Väljer du till exempel den lila färgen så ska den färgen användas för alla skyltar i din verksamhet. Utbildningsförvaltningen INK Utbildningsförvaltningen Utbildningsförvaltningen BRANTBRUtbildningsförvaltningen ISHALL fit tja äng fit tja äng åde fritidsomr inf or matio Fotbollsplan KA SKOL DAGS ATT SÖ rn? till ditt ba Idrottshall Parkering Kafeteria Läs allt fritidsomr n A om året s skolval på kyrka.se /skolvale t Fotbollsplan Idrottshall Parkering SkO LvaLet på Inte gör rne du t: 21 jan Utbildningsförvaltningen 11 feb Om ditt barn ska börja i förskoleklass eller byta skola för att gå klart grundskolan i Botkyrka till hösten 2013 ska du aktivt ansöka om plats i skolvalet. Mellan 21 januari och 11 februari loggar du in på e-tjänsten för skolvalet på med hjälp av e-legitimation. Där kan du också läsa mer om hur skolvalet går till. I skolvalet kan du ansöka om: plats i förskoleklass eller grundskola plats på fritidshem modersmålsundervisning Kafeteria åde inf or matio n KA SKOLA DAGS ATT SÖ rn? till ditt ba Läs allt Utbildnin Botkyrka kommun Formgivning och produktion: This Way Up Utbildningsförvaltningen Botkyrka kommun Formgivning och produktion: This Way Up BRANTBRINK ISHALL om årets sko lval på yrka.se/ skolvale t SkO LvaLet på Inte gör rne du t: 21 jan 11 feb Om ditt barn ska börja i förskoleklass eller byta skola för att gå klart grundskolan i Botkyrka till hösten 2013 ska du aktivt ansöka om plats i skolvalet. Mellan 21 januari och 11 februari loggar du in på e-tjänsten för skolvalet på med hjälp av e-legitimation. Där kan du också läsa mer om hur skolvalet går till. I skolvalet kan du ansöka om: plats i förskoleklass eller grundskola plats på fritidshem modersmålsundervisning 3

4 exempel fit tja äng åde fritidsomr Fotbollsplan Idrottshall Parkering Kafeteria BRANTBRINK ISHALL Utbildningsförvaltningen Utbildningsförvaltningen Utbildningsförvaltningen Utbildningsförvaltningen inf or matio n KA SKOLA DAGS ATT SÖ rn? till ditt ba Läs allt om året s skolval på kyrka.se /skolvale t fit tja äng åde fritidsomr Fotbollsplan Idrottshall Parkering Utbildningsförvaltningen inf or matio n KA SKOLA DAGS ATT SÖ rn? till ditt ba Läs allt om årets sko lval på yrka.se/ skolvale t SkO SkO LvaLet på Inte gör rne du t: 21 jan Utbildningsförvaltningen Botkyrka kommun Formgivning och produktion: This Way Up Utbildningsförvaltningen Botkyrka kommun Formgivning och produktion: This Way Up BRANTBRINK ISHALL Utbildningsförvaltningen 11 feb Om ditt barn ska börja i förskoleklass eller byta skola för att gå klart grundskolan i Botkyrka till hösten 2013 ska du aktivt ansöka om plats i skolvalet. Mellan 21 januari och 11 februari loggar du in på e-tjänsten för skolvalet på med hjälp av e-legitimation. Där kan du också läsa mer om hur skolvalet går till. I skolvalet kan du ansöka om: plats i förskoleklass eller grundskola plats på fritidshem modersmålsundervisning Kafeteria LvaLet på Inte gör rne du t: 21 jan 11 feb Om ditt barn ska börja i förskoleklass eller byta skola för att gå klart grundskolan i Botkyrka till hösten 2013 ska du aktivt ansöka om plats i skolvalet. Mellan 21 januari och 11 februari loggar du in på e-tjänsten för skolvalet på med hjälp av e-legitimation. Där kan du också läsa mer om hur skolvalet går till. I skolvalet kan du ansöka om: plats i förskoleklass eller grundskola plats på fritidshem modersmålsundervisning 4

5 så skapar du en skylt 01. Budskap, färg och storlek Bestäm dig för ett enkelt och tydligt budskap på skylten. Välj en färg och en Botkyrkaillustration. Bestäm dig för skyltstorleken och läsavståndet. Läsavstånd Om skylten ska läsas på längre avstånd, exempelvis 10 meter, ska höjden på texten vara minst 2 mm i versalhöjd. 10 meter = 2 mm versalhöjd 1 meter = 40 mm versalhöjd 22 meter = 60 mm versalhöjd 30 meter = 80 mm versalhöjd 39 meter = 100 mm versalhöjd 02. Placering och tillgänglighet Hur många och vilka skyltar behöver du för att leda besökaren rätt hela vägen? Var finns knutpunkterna och var finns det en möjlighet att välja väg? Vilka områden är speciellt viktiga för besökaren? Finns det skyltar i närheten som kan avleda uppmärksamheten från din skylt? Vid belyst skylt, finns det el framdraget eller kan det göras? Kan man utnyttja befintlig gatubelysning? Är alla inomhusskyltar tillgänglighetsanpassade? 03. Bygglov för utomhusskyltar Få din bygglovsansökan godkänd. Tillfråga alltid fastighetsägaren om du vill montera skylten på fastighetsfasaden. Kontakt Är du osäker på vad du kan göra och inte göra, kontakta skyltansvarig på din förvaltning. Skyltleverantören hjälper dig gärna med tips och råd. Tips Betrakta allt du ser ur besökarens perspektiv. Det kan hjälpa dig förstå var skyltarna ska placeras och vad budskapet ska vara.

6 innehållsförteckning Sidnummer Utomhus 07 Principer för skylt utomhus 08 Hänvisningsskylt utanför område 09 Hänvisningsskylt inom område 10 Orienteringskylt 11 Informationsskylt 12 Profilskylt 13 Profilerad identitetsskylt på fasad 14 Identitetsskyltar på fasad 1 Informationsskylt - industriområden 16 Informationsskylt - byggprojekt 17 Informationsskylt - När kommuen är huvudman 18 Informationsskylt om verksamhet i byggnad Inomhus 19 Principer för skyltar inomhus 20 Orienteringskylt 21 Paperflex 22 Profilerad identitetsskylt 23 Våningsregister 24 Hänvisningsskylt - takhängd/väggmonterad 2 Identifikationsskyltar - verksamhet 26 Identifikationsskyltar - person och rumsskyltar 27 Identifikationsskyltar - personskyltar 28 Bildsymbolskyltar 29 Bildsymboler och pilar 31 Dekorationer och folie Grafiska regler och annat 32 Skyltplacering 33 Kartor utomhus 34 Kartor utomhus 3 Kartor inomhus 36 Kartor inomhus, färgkombinationer 37 Logotyp 38 Platslogotyp 39 Rubrikbalken och typsnitt 40 Färger 41 Botkyrkas illustrationer 42 Tillgänglighet 43 Skötsel och underhåll av skyltar 6

7 utomhus Följande exempel är skyltar som ska finnas i anslutning till en byggnad. 1. Hänvisningsskylt utanför området Leder den besökande fram till rätt område eller entré. 2. Hänvisningsskylt inom området Leder den besökande fram till rätt område eller entré. 6. Identitetskylt på fasad Finns vid varje ingång i huset. Skulle till exempel kunna vara vid ingången till vaktmästaren, soprummet eller huvudingången. 7. Informationsskylt om verksamhet i byggnad 6 3. Orienteringsskylt Om området är stort med flera byggnader kan en orienteringsskylt placeras på en central plats, till exempel vid parkeringsområdet. Här finns det även exempel på parkeringsskyltar, rökningförbud med mera Profilskylt En profilskylt ska placeras väl synlig från exempelvis vägen eller om mer lämpligt på fasaden. 7 4 Ingång 4. Profilerad identitetskylt på fasad Bekräftar att den besökande har kommit fram till rätt entré

8 utomhus 1 Hänvisningsskyltar utanför området 1 Hänvisar den besökande från exempelvis en orienteringspunkt till en specifik byggnad, eller entré. Skyltarna monteras fristående i mark. Observera! Dessa hänvisningsskyltar har ett tecknat avtal med PPV AB. För rådgivning och skyltplan, ta kontakt med SG Access. Vid beställning av skylt på allmän plats, ta kontakt med Gata- park enheten för att söka tillstånd och beställning. Vid beställning på annan mark än kommunens, kontakta markägaren. Beställ skyltar från PPV AB och Gata- park enheten för montage. Användningsområde Syftet är att visa den besökande vilken riktning som hen skall bege sig. Beroende på områdets storlek och utformning kan det vara nödvändigt med flera hänvisningsskyltar. Dessa typer av skyltar ska användas för hänvisning utanför området. På området används de profilerade skyltarna. Det är ett krav att ha hänvisningsskylt utanför området. Exempel. Kan vara enkel- eller dubbelsidig Art. BK-U002-ES Art. BK-U002-DS Läsavstånd ca: 30m Skyltfärger Art. BK-U001-ES Art. BK-U001-DS Läsavstånd ca: 4m Art. BK-U004-ES Art. BK-U004DS Läsavstånd ca: 20m Art. BK-U003-ES Art. BK-U003-DS Läsavstånd ca: 30m 8

9 utomhus Marktillstånd Glöm ej att söka tillstånd från markägaren för att sätta upp monoliter eller markskyltar som står på fristående mark. 2 Hänvisningsskyltar inom område Skylten ska visa besökaren från exempelvis en orienteringspunkt till en specifik byggnad eller entré. Skyltarna monteras på vägg eller fristående i mark. Fristående huvudmonolit vid exempelvis infart. Kan vara enkel- eller dubbelsidig. Text och information på skyltarna sorteras i följande ordning: Pilhänvisning Bokstavsordning Användningsområde Beroende på områdets storlek och utformning kan det vara nödvändigt med flera hänvisningsskyltar Storvreten Väggmonterad skylt på område. 900 Huvudentré Omklädningsrum Art. BK-U013-ES 270 Hänvisningsskylt för gående på område. Kan vara enkeleller dubbelsidig Hänvisningsskyltar kan bestå av en kombination av orienteringskylt med karta och hänvisningsskylt. Fristående monolit på område. Kan vara enkel- eller dubbelsidig. Det är inget krav att ha dessa skyltar men vill du hänvisa besökande i området är det denna typ av skyltar som ska användas Skyltfärger Art. BK-U010-ES Art. BK-U010-DS Läsavstånd ca: 2m Art. BK-U011-ES Art. BK-U011-DS Läsavstånd ca: 2m Art. BK-U012-ES Art. BK-U012DS Läsavstånd ca: 20m 9

10 utomhus 3 Orienteringsskylt Hjälper besökaren att få överblick över området. Det finns ibland stora komplexa områden med många byggnader, där en karta över området tydliggör översikten över området. Finns som fristående skylt för montage i mark och som väggmonterad. Användningsområde Skyltarna används normalt som orienteringsskyltar vid ingångar till områden och visar information om vilka verksamheter som finns i byggnaden. Fristående monolit. Kan vara enkel- eller dubbelsidig brantbrinks idrottsplats Väggmonterad skylt. Fittja äng fritidsområde 900 Markskylt på stolpe brantbrinks idrottsplats 1200 Det är inget krav att ha dessa skyltar men vill du hänvisa besökande i området är det denna typ av skyltar du ska använda Art. BK-U042 Läsavstånd ca: 2m Skyltfärger Art. BK-U040-ES Art. BK-U040-DS Läsavstånd ca: 2m 10

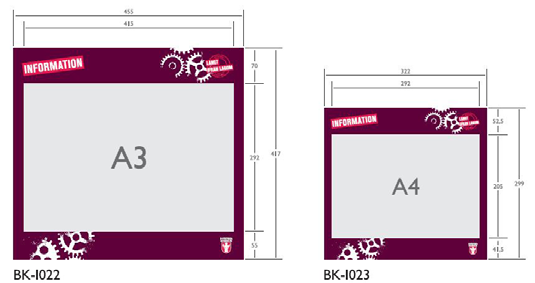

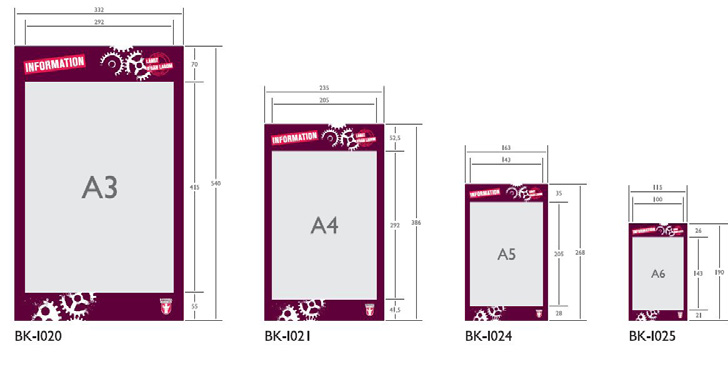

11 utomhus Informationsskylt Används för att informera om påbud, förbud och till exempel öppettider. Dessa skyltar ingår inte i SG Access sortiment, se txt nedan. Det är ett krav att ha informationsskyltar. Väggmonterad skyltar Art. BK-U Art. BK-U03-V Art. BK-U04-V 300 Art. BK-U00 Information uppdateras genom laminerat papper. Art. BK-U02-V Skylt på markstolpe Observera! Dessa hänvisningsskyltar beställs av Plast & Plåt Vägmärken AB. För rådgivning och skyltplan ta kontakt med SG Access. Vid beställning av skylt på allmän plats, ta kontakt med Gata- park enheten. Vid beställning av skylt på annan mark än kommunens, kontakta PPV AB och Gata- park enheten för montage Art. BK-U02-P Art. BK-U03-P Art. BK-U04-P 11

12 utomhus 4 Profilskylt 4 Syftet med skylten är att visa vilken verksamhet det är och att den är kommunal. Skyltarna monteras normalt sett utanför entréer. Det går också att placera profilskylten på vägg i anknytning till entrén Det är ett krav att ha en profilskylt. Fristående monolit. Kan vara enkel- eller dubbelsidig björkhaga skola Fristående monolit. Kan vara enkel- eller dubbelsidig. 840 bibliotek botkyrka Fristående monolit. Kan vara enkel- eller dubbelsidig. BRANTBRINK ISHALL Skyltfärger Art. BK-U020-ES Art. BK-U020-DS Läsavstånd ca: 60m Art. BK-U021-ES Art. BK-U021-DS Läsavstånd ca: 4m Art. BK-U022-ES Art. BK-U022-DS Läsavstånd ca: 2m 12

13 utomhus Profilerad identitetskylt på fasad Syftet med skylten är att tydliggöra den kommunala verksamheten och stärka kommunens varumärke. Skyltarna anpassas i storlek till aktuell placering och byggnad och är alltid med röd botten med vit text. Användningsområde Skyltarna monteras på byggnadsfasad. Om rubrikbalken inte skulle fungera med arkitekturen eller byggnadens färg, så monteras skylten på en vit bakgrundsplåt. Det är inget krav att ha denna skylt. Rubrikbalkskylt Obelyst utförande Art. BK-U030 Fasadskylt björkhaga skola Art. BK-U031 Skyltfärger 13

14 utomhus Väggmonterade skyltar. 6 Identitetsskyltar på fasad Skyltarna används för att identifiera en byggnad, entré eller verksamhet. Den kan också anvisa parkeringsplats för besökande och anställda Vid huvudingången rekommenderas att du använder en profilerad identitetsskylt. Se profilerad identitetsskylt på fasad sida 13 (skylt ) Det är ett krav att ha dessa identitetsskyltar. Art. BK-U060 Läsavstånd ca: 90m 100 Art. BK-U061 Läsavstånd ca: 40m Art. BK-U063 Läsavstånd ca: 34m Art. BK-U062 Läsavstånd ca: 40m Skylt på markstolpe Art. BK-U06 Läsavstånd ca: 60m Art. BK-U066 Läsavstånd ca: 60m Skyltfärger Art. BK-U064 Läsavstånd ca: 90m Art. BK-U071 14

15 utomhus Informationsskylt - Industriområden För våra industriområden finns det en informationsskylt som ska placeras vid alla infarter till ett industriområde. Skylten är utformad så att det går att byta ut delar av skylten. Detaljfärger är lämpliga för att till exempel markera hus på en karta. Se exemplet till höger. Skylten kan förses med belysning. skyttbrinks industriområde 1 Företaget A 13 Företaget M Det är ett krav att ha denna skylt i ett industriområde. 2 Företaget B 14 3 Företaget C 1 Företaget N Företaget O 4 Företaget D 16 Företaget P Företaget E 17 Företaget Q 6 Företaget F 18 Företaget R 7 Företaget G 19 Företaget S 8 Företaget H 20 Företaget T 9 Företaget I 21 Företaget U 10 Företaget J 22 Företaget V 11 Företaget K 23 Företaget X 12 Företaget L 24 Företaget Y Skyltfärger Detaljfärger 1

16 utomhus Informationsskylt - Byggprojekt För byggprojekt där kommunen är huvudman eller involverad används ofta byggskyltar. De tas fram och hanteras av upphandlad entreprenör, men ska följa de riktlinjer och ha det utseende som finns beskrivet i denna skyltmanual. Samma sak gäller i de fall kommunen själva har entreprenörsansvaret. Användningsområde Skyltarna används för att informera allmänheten om olika byggprojekt i kommunen. Bygglov Just för denna sorts skylt krävs ett tidsberoende bygglov. Utbytbar information 4800 eriksbergs industriområde Utbytbar information 2400 eriksberg industriområde Utbytbar information Väggmonterad skylt eriksberg industriområde Art. BK-U092-EXF Skyltfärger 16

17 utomhus Informationsskylt - När kommunen är huvudman Texten på skylten ska vara tydlig. Skyltens storlek och placering ska vara så att informationen framgår så bra som möjligt för den som passerar. Detta innebär bland annat att skyltar som riktas mot biltrafik bör vara både större och mindre innehållsrika än skyltar som vänder sig till gående. Grundläggande information som bör finnas är: Vad som ska göras Vem som har uppdraget Vem som är uppdragsgivare När det beräknas vara klart Bygglov Just för denna sorts skylt krävs ett tidsberoende bygglov. Exempel på skyltar när kommunen är huvudman Skylt på vägg botkyrka FÖRBÄttrar 700 Här gör Botkyrka kommun markarbeten för att förbereda för ett bostadsområde med 300 bostäder. Entreprenör: Entreprenad AB 700 Markskylt på stolpe 1200 botkyrka bygger bostäder Här gör Botkyrka kommun markarbeten för att förbereda för ett nytt bostadsområde med 300 bostäder. Entreprenör: Entreprenad AB 1000 Art. BK-U101 Art. BK-U102 Skyltfärger 17

18 utomhus 7 Informationsskylt om verksamhet i byggnad Från och med entrén på utsidan av en byggnad, ska alla inomhusskyltar vara tillgänglighetsanpassade, dvs i punkt- och reliefskrift. Det ska även alltid vara en symbolskylt som beskriver verksamheten. Skyltarna består av löstagbara textlameller, vilket gör att du enkelt kan lägga till eller ta bort information. Text och information på skyltarna sorteras i följande ordning: Våningsplan Bokstavsordning Användningsområde Skyltarna används utanför entré och visar information om vilka enheter som finns i byggnaden. Syftet är att informera den besökande om vilka enheter som finns i byggnaden och tala om på vilket plan eller i vilken del av byggnaden som avdelningen finns. Det är ett krav att ha denna sorts informationsskylt. Väggmonterade skyltar BOTKYRKA KOMMUN Art. BK-U081-T Läsavstånd ca: 22m 62, 231 Skyltfärger Art. BK-U081-T Läsavstånd ca: 22m 18

19 inomhus Här är ett exempel på skyltar som ska finnas i en byggnad. Det är en rekommendation, men kom ihåg att skyltarna är till för att hjälpa besökaren. En grundregel är att alla rum eller utrymmen och dörrar skall ha en identifikation. 1. Orienteringsskyltar Vid ingången ska det finnas en orienteringsskylt, som visar den besökande vad som finns i byggnaden eller på det aktuella våningsplanet. 4. Hänvisningsskyltar - takhängd eller väggmonterad Om det finns trappor, kan en hängande hänvisningsskylt visa vad som finns om man går ned eller uppför trappan men ur tillgänglighetssynpunkt rekommenderar man att ha väggmonterade skyltar. Monoliter som golvskyltar inomhus bör undvikas. För att visa vägen till olika byggnader och verksamheter kan en eller flera hänvisningsskyltar vara nödvändiga. En eller flera hänvisningsskyltar som visar vägen till olika byggnader och verksamheter kan också vara nödvändiga Konferens På receptionsdisken kan det placeras en bordsskylt som visar öppettider, personnamn eller liknande. 2. Profilerad identitetskylt Ovanför receptionsdisken kan till exempel en hängande profilerad identitetskylt placeras. 3. Våningsregister Skyltarna används i entrén och visar vilka enheter som finns i byggnaden. I byggnader med många avdelningar ska entréregistret kompletteras med ett register för varje våning. Utanför och inuti hissar placeras en skylt som visar vad som finns på de olika våningsplanen. Inuti hissarna ska endast hissknappar och larmnummer ha punktoch reliefskrift.. Identifikationsskyltar - verksamhet och rum eller person Skyltarna används normalt för att identifiera en verksamhet, rum eller person. 6. Andra användbara skyltar Toaletter, garderob, hissar och annat märks upp med symbolskyltar/pictogram. I kontorsytor ska varje rum ha en dörrskylt som visar namn och eventuellt också ett rumsnummer. Andra typer av rum, som grupprum, konferensrum och förråd ska också märkas med en identifikationsskylt. Om lokalerna är stora kan det finnas behov för fler hänvisningsskyltar och orienteringsskyltar som visar vägen till andra byggnader och avdelningar T 6 4 U 1 Ingång hiss 3 Reception Kontor 19

20 inomhus 1 Orienteringsskylt Består av skyltlameller med permanent grafisk text. Skyltarna finns som fristående eller väggmonterade varianter. Kan även beställas med orienteringskarta. Text och information på skyltarna sorteras i följande ordning: Pilhänvisning Bokstavsordning Fristående monolit. Kan vara enkel- eller dubbelsidig. 60 brantbrinks idrottsplats Väggmonterad skylt. 899 Användningsområde Skyltarna används normalt som orienteringsskyltar vid entrén. Skyltarna monteras så att de är väl synliga i entréer, hissar och trappor , Art. BK-I012-ES Läsavstånd ca: 7 meter Skyltfärger Art. BK-I010-ES Art. BK-I010-DS Läsavstånd ca : 7 meter 20

21 inomhus 2 Paperflex Bestående av en paperflex där användaren skriver ut information på en lokal skrivare och sätter in det bakom skyltens akrylglas. Användningsområde Skyltarna används normalt för tillfällig information som till exempel evenemang, öppettider, våningsregister med mera. Skyltarna är inte tillgänglighetsanpassade och ska därför inte användas som vägvisnings- eller hänvisningsskyltar. Exempel information DAGS ATT SÖKA SKOLA till ditt barn? Läs allt om årets skolval på SkOLvaLet gör du på Internet: 21 jan 11 feb Om ditt barn ska börja i förskoleklass eller byta skola för att gå klart grundskolan i Botkyrka till hösten 2013 ska du aktivt ansöka om plats i skolvalet. Mellan 21 januari och 11 februari loggar du in på e-tjänsten för skolvalet på med hjälp av e-legitimation. Där kan du också läsa mer om hur skolvalet går till. I skolvalet kan du ansöka om: plats i förskoleklass eller grundskola plats på fritidshem modersmålsundervisning Skyltfärger 21

22 inomhus Profilerad identitetskylt 2 Syftet med skylten är att tydliggöra den kommunala verksamheten, och stärka kommunens varumärke. Skylten ger också den besökande en bekräftelse att man har kommit rätt. Skyltarna anpassas i storlek efter aktuellt behov och utrymme och är alltid med röd botten med vit text. Användningsområde Skyltarna monteras normalt sett i entréer, bakom receptionsdiskar och liknande. botkyrka kommun Art. BK-I001 botkyrka rackethall 22

23 inomhus 3 Våningsregister Våningsregister bestående av skyltlameller med permanent grafisk text. Skyltarna ska vara tillgänglighetsanpassade. Skyltarna är flexibelt uppbyggda där varje textlamell är individuellt löstagbar vilket innebär att du enkelt kan lägga till eller ta bort skyltlameller efter behov. Skyltarna monteras på vägg. Väggmonterad skyltar Tillgänglighetsanpassad , Art. BK-I031-T 171 Text och information på skyltarna sorteras i följande ordning: Våningsplan Bokstavsordning Användningsområde Att informera den besökande om vilka enheter/ verksamheter som finns i byggnader och vilket plan de ligger på. Art. BK-I030-T Skyltfärger 23

24 inomhus Takhängd (dubbelsidig) Hänvisningsskyltar - takhängd eller väggmonterad Hänvisningsskyltar bestående av skyltlameller med permanent grafisk text. Varje textlamell är individuellt löstagbar och kan enkelt flyttas runt. Du kan enkelt lägga till eller ta bort skyltlameller efter behov. Skyltarna monteras på vägg eller hängs i tak. Om lokalens utformning inte tillåter skylt på vägg eller från tak kan de utföras som en fristående/golvstående skylt, men man bör tänka på placeringen med tanke på tillgänglighetsanpassning. Artikel nummer: BK-I040-S Läsavstånd cirka: 20 meter Väggmonterad ,7 62, Text och information på skyltarna sorteras i följande ordning: Pilhänvisning Bokstavsordning Artikel nummer: BK-I042-V Läsavstånd cirka: 10 meter Användningsområde Syftet med hänvisningsskyltar är att visa den besökande rätt riktning (höger, vänster, upp, ner eller rakt fram). Artikel nummer: BK-I040-V Läsavstånd cirka: 20 meter Artikel nummer: BK-I041-V Läsavstånd cirka: 1 meter Tillgänglighetsanpassad , 62, Artikel nummer: BK-I043-T Skyltfärger Artikel nummer: BK-I042-T 24

25 inomhus Identifikationsskyltar - verksamhet Identifikationsskyltar bestående av skyltlameller med permanent grafisk text. Varje textlamell är individuellt löstagbar och kan därmed enkelt flyttas runt. Du kan enkelt lägga till eller ta bort skyltlameller efter behov. Skyltarna monteras på vägg eller hängande från tak. Text och information på skyltarna sorteras i följande ordning: Bokstavsordning Användningsområde Skyltarna används normalt för att identifiera en verksamhet, rum eller namn. Takhängd (dubbelsidig) Socialförvaltningen Art. BK-I00-S Läsavstånd ca: 20m Väggmonterad Socialförvaltningen Löneavdelning Kontorsservice 93,7 62, 61 Art. BK-I00-V Läsavstånd ca: 20m Art. BK-I01-V Läsavstånd ca: 1m Art. BK-I02-V Läsavstånd ca: 10m 317 Kontorsservice 62, 61 Art. BK-I03-S Läsavstånd ca: 10m Tillgänglighetsanpassad , 61 62, Skyltfärger Art. BK-I02-T Art. BK-I03-T 2

26 inomhus Tillgänglighetsanpassad Exempel på skylt bredvid en dörr. Identifikationsskyltar - Person- och rumsskyltar Identifikationsskyltar bestående av skyltlameller med permanent grafisk text. Varje textlamell är individuellt löstagbar och kan därmed enkelt tas bort eller flyttas runt. Användningsområde Skyltarna används normalt för att identifiera en verksamhet eller en person, och består av flera varianter såsom dörrskyltar, bordsskyltar och större identifikationsskyltar. Namnskyltarna finns också i så kallad paperflex, se sida 27. Måttanpassade skyltar Textlameller, whiteboard och paperflex är anpassade i mått för att kunna kombineras efter eget önskemål. Art. BK-1061-T Läsavstånd cirka: meter EXPEDTION/ RECEPTION Måttanpassad whiteboard till textlamell Whiteboard 93,7 187, RECEPTION Artikel nummer: BK-I062-T Läsavstånd cirka: meter Dörrmonterad folie KONFERENSRUM ASPEN Artikel nummer: BK-I060 Läsavstånd cirka: 8 meter Storlek baseras på texthöjd 36 mm 62, RECEPTION Artikel nummer: BK-I063-T Läsavstånd cirka: meter 31,2 Skyltfärger 26

27 inomhus Identifikationsskyltar Personskyltar På en paperflex är det lätt för användaren att byta ut information där man skriver ut på en lokal skrivare eller beställer från kommunens tryckeri för bästa kvalitet. Pappret sätts in bakom skyltens akrylglas. Paperflex som där man kan skriva ut information Paperflex 93,7 Exempel på personskylt med foto Tips - namnskyltar Du kan själv producera namnskyltar i mall- och annonsverktyget Användningsområde Skyltarna används normalt för att identifiera en person, och består av flera varianter såsom dörrskyltar, bordsskyltar, skyltar på skrivbordsavdelare och så vidare. För optimal tillgänglighetsanpassad namnskylt, väljer man paperflex med foto och en textlamell enligt översta skylt till höger. Artikel nummer: BK-1064 Läsavstånd cirka: meter Exempel på personskylt i mallverktyget. Ann-louise Lövström-escobar Ann-louise Lövström-escobar Enhetschef Enhetschef Enhetschef Ann-louise Lövström-escobar Ann-louise Lövström-escobar Enhetschef Enhetschef Skyltfärger 27

28 inomhus 6 Bildsymbolskyltar Används för att markera toalett, café, garderob och andra allmänna utrymmen De ska följa SS 30600:2008 Grafiska symboler - Publika informationssymboler för ökad tillgänglighet utifrån konceptet Design för alla. TOALETT Symbolskyltar underlättar för alla besökare, men särskilt för dem som har kognitiva svårigheter eller talar ett annat språk. BK-1072 Art. BK-I072 BK-1072 För mer information ta kontakt med skyltleverantören BK-1071-T BK-1073 Skyltfärger 28

29 inomhus Bildsymboler och pilar Exempel För fler exempel, ta kontakt med skyltleverantören. S01 S02 S03 S04 P01 P02 P03 P04 S0 S06 S07 S08 P0 P06 P07 P08 S09 S10 S11 S12 S13 S14 S1 S16 29

30 sk yltar inomhus Dekorationer och folie med vägledande element I vissa fall kan det vara möjligt att använda väggar och glaspartier för dekorationer. Denna typ av dekorationer kan fungera som ett dekorativt element och som insynsskydd. Foliering Vi rekommenderar att använda vinyl direkt på glas och dörrar, eftersom det är enkelt att byta ut när det behövs. Bild 1. Exempel på vägledande element. Det behövs bygglov om folien ska sättas upp utvändigt. T MUSIKHUSE NORSBORG Entré Folien kan också användas som ett vägledande element för besökaren. Då gäller reglerna som för skyltar i skyltmanualen, det vill säga rubrikbalken och platslogotypen i rött med vit text och färgen på illustrationerna väljs i en av de fyra skyltfärgerna, se bild 1. För att få ljusinsläpp printas illustationen i färg och bakgrunden kan vara i frostfolie eller genomskinlig folie. Om ni enbart vill ha folien som dekoration kan ni välja fritt från färgerna i Botkyrkas grafiska manual, se bild 2. Bygglov Vid foliering av glaspartier utvändigt behövers bygglov. Bygglovsansökan skickas till Bygglovsenheten på Botkyrka kommun. Bild 2. Exempel på dekoration Läs mer om den grafiska manualen på KONFERENSRUM ASPEN Skyltfärger Detaljfärger 30

31 inomhus Skyltplacering Exempel på hur skyltarna monteras så de är tillgängliga. Placering och monteringshöjd <0* <0* SKYLT Placering och monteringshöjd för tillgänglighetsanpassade skyltar Montering av tillgänglighetsanpassade skyltar ska alltid skötas av leverantören, som har god kunskap om lagar och riktlinjer inom området SKYLT SKYLT Om utrymme ovan dörrfoder är otillräckligt, montera skyltens ovankant i linje med underkant dörrfoder. <0* BRAILLE <0* BRAILLE <0* <20 <20 SKYLT SKYLT SKYLT Skyltar som monteras vid sidan om en dörr placeras alltid på dörrhandtagssidan. Vid taktil text samt punktskrift ska skylten alltid placeras mellan cirka cm från golv enligt internationella riktlinjer Om skylten är högre än 40 cm placeras skylten centriskt i höjdled inom ovan angivet intervall <20 SKYLT SKYLT SKYLT SKYLT SKYLT SKYLT *Dörrfodrets bredd eller minst 0 mm. Skyltar som monteras vid sidan om en dörr placeras om möjligt alltid på dörrhandtagssidan. 31

32 grafiska regler Här och på nästa sida ser du färgkombinationerna när du väljer en 3D-karta. Kartor utomhus Orienteringskartor över exempelvis ett idrottsområde ritas i 3D. Fotbollsplan 1 2a 2b Huvudentré 3 6 Fotbollsplan Fotbollsplan 1 2a 2b Huvudentré 3 6 Fotbollsplan Orienteringskartor över större områden ritas i 2D. Flottiljvägen Flottiljvägen Botkyrka kommuns orienteringskartor levereras i färgerna ljusblå, mörkblå, vinröd eller med vit bakgrund. Detta för att skyltarna ska kunna anpassas till den miljö de skall sitta i. De grå tonerna används i kartor för att markera områden, vägar, fotbollsplaner, och olika ytor. Här är du Omklädningsrum 3-6 Parkering Cykelparkering Busshållplats CMYK 1 2a 2b 3 4 Byggnader Tullinge Tennisklubb Ishall Servicebyggnad -Omklädningsrum -Gym -Kafeteria Tullinge TP FK Klubbstuga Tullinge SK Klubbstuga RGB Aktivitetsytor Uppvärmningsyta Boulebana Entré till motionsoch skidspår Utomhusgym Här är du Omklädningsrum 3-6 Parkering Cykelparkering Busshållplats CMYK 1 2a 2b 3 4 Byggnader Tullinge Tennisklubb Ishall Servicebyggnad -Omklädningsrum -Gym -Kafeteria Tullinge TP FK Klubbstuga Tullinge SK Klubbstuga RGB Aktivitetsytor Uppvärmningsyta Boulebana Entré till motionsoch skidspår Utomhusgym Ta kontakt med skyltleverantören för beställning av layout till orienteringskartor. Färger I de fall den profilbärande rubrikbalken används så är den alltid röd med vit text, oavsett skyltens kulör, se sidan 3-4, 9-10, 1-17 och 20. De grå tonerna används bland annat i kartorna för att markera områden, ytor, vägar och fotbollsplaner. 30, 80,0, 2 17, 83, 17 30, 100, 0, 2 176,28,138 47, 100, 14, 6 144, 34, , 100, 27, 70 71, 0, 4 9, 100, 27, 70 42, 0, 33 18, 14, 1, 209, 207, , 33, 33, 12 10, 10, 10 20, 1, 1, 70 93, 93, 93 0, 100, 62, 0 214, 0, 49 RAL 9016 RAL 900 2, 0, 19, 0 44, 20, , 0,, 0, 16, 217 8, 43, 7, 1 11, 124, 181 8, 43, 7, 2 9, 100, ,, 0, 8 0, 1, 6 18, 14, 1, 209, 207, , 33, 33, 12 10, 10, 10 20, 1, 1, 70 93, 93, 93 0, 100, 62, 0 214, 0, 49 RAL 9016 RAL

33 grafiska regler Här ser du färgkombinationerna när du väljer en 3D karta. Exempel på färgkombinationer på 3Dkartor. På 3D-kartorna finns fler nyanser som utgår från detaljfärgerna för att få ett djup i bilden. Beställning av karta För att få underlag till 3D- kartan, ta kontakt med Kart- och mätenheten på Botkyrka kommun. Skyltfirman ritar sedan originalen till kartan. För att få fram rätt underlag till 3Dkartan, är det bra att svara på dessa frågeställningar innan ni tar kontakt med Kart- och mätenheten. Hur ska kartan läsas? Ska kartan läsas i god belysning eller utomhus där det ibland är mörkt? Ska den placeras på mark eller på vägg? Vad är kartans väsentliga innehåll? Vad är viktigast att kartan förmedlar? Vilken information ska vara med på kartan? Vilka verksamheter ska vara med? Vilken utsträckning över området ska kartan vara över? Vilken färgkombination ska skylten var i? Fotbollsplan 1 Huvudentré 1 2a 2b Flottiljvägen Här är du Omklädningsrum 3-6 Parkering Cykelparkering Busshållplats 1 2a 2b Fotbollsplan 2 Byggnader Tullinge Tennisklubb Ishall Servicebyggnad -Omklädningsrum -Gym -Kafeteria Tullinge TP FK Klubbstuga Tullinge SK Klubbstuga Aktivitetsytor Uppvärmningsyta Boulebana Entré till motionsoch skidspår Utomhusgym Fotbollsplan 1 2a 2b Huvudentré 1 Flottiljvägen Här är du Omklädningsrum 3-6 Parkering Cykelparkering Busshållplats CMYK RGB CMYK RGB 3 6 Fotbollsplan 2 Byggnader 1 Tullinge Tennisklubb 2a Ishall 2b Servicebyggnad -Omklädningsrum -Gym -Kafeteria 3 Tullinge TP FK Klubbstuga 4 Tullinge SK Klubbstuga 2, 0, 19, 0 44, 20, 212 2, 0, 19, 0 17, 83, , 0,, 0, 16, 217 8, 43, 7, 1 11, 124, 181 8, 43, 7, 2 9, 100, , 100, 0, 2 176,28,138 47, 100, 14, 6 144, 34, , 100, 27, 70 71, 0, 4 100,, 0, 8 0, 1, 6 9, 100, 27, 70 42, 0, 33 18, 14, 1, 209, 207, , 14, 1, 209, 207, Aktivitetsytor av Uppvärmningsyta Boulebana Entré till motionsoch skidspår Utomhusgym 42, 33, 33, 12 10, 10, 10 42, 33, 33, 12 10, 10, 10 20, 1, 1, 70 93, 93, 93 20, 1, 1, 70 93, 93, 93 0, 100, 62, 0 214, 0, 49 0, 100, 62, 0 214, 0, 49 RAL 9016 RAL 9016 RAL 900 RAL

34 grafiska regler VERSION 1.1 Exempel på färgkombination på 2Dkarta. På 2D-kartorna använder man detaljfärgen från grafiska manualen, annars är färgkombinationen densamma som på 3D-kartorna. Se föregående sidor för resten av färgkombinationen. Här ser du exempel på 2D-karta med vit bakgrund, se skylten i sin helhet på sidan 1. skyttbrinks industriområde CMYK RGB 30, 100, 0, 2 176,28,138 18, 14, 1, 209, 207, , 33, 33, 12 10, 10, 10 20, 1, 1, 70 93, 93, 93 0, 100, 62, 0 214, 0, 49 RAL 9016 RAL 900 Skyltfärger Detaljfärger 34

35 grafiska regler Kartor inomhus Botkyrka kommuns skyltar kan levereras i färgerna ljusblå, mörkblå, vinröd eller med vit bakgrund. Detta för att skyltarna ska kunna anpassas till den miljö de skall sitta i. Skylttextens färg är på förhand bestämd för att ge så god kontrast och läsbarhet som möjligt, för att underlätta för personer med olika synvariationer. I de fall den profilbärande rubrikbalken används så är den alltid röd med vit text, oavsett skyltens kulör. För att få den bästa kontrasten används svart text på ljusa färger och vit text på mörka färger. De grå tonerna används i kartorna för att markera huskropp, områden, ytor bland annat. Kontrasten i färgerna är testat med hjälp av NCS (Natural Color System) metod. Ljushetskontrasten mellan text och bakgrund ska vara minst 0,40 enligt NCS. Skyltfärger Detaljfärger 3

36 grafiska regler Exempel på de fyra färgkombinationerna över kartor inomhus i 2D. Nyanserna är framtagna för att vara kontrastrika i gråskala för att underlätta för personer med olika synvariationer. B CMYK 42, 33, 33, 12 30,100, 0, 2 0,100, 62, 0 0, 0, 0, 0 0, 0, 0, 100 RGB B CMYK RGB 18, 14, 1, 100, 0,, 0, 100, 62, 0 100, 2, 0, 70 0, 0, 0, 0 0, 0, 0, , 10, , 207, 208 B 176, 28, , 0, 49 B 0, 149, , 0, 49 0, 0, 0 0, 60, 96 0, 0, 0 0, 0, 0 RAL 0, 0, RAL RAL 900 CMYK CMYK 20, 1, 1, 70 18, 14, 1, 100, 0,, 30, 100, 0, 2 0, 100, 62, 0 0, 100, 62, 0 B 2, 0, 19, 0 0, 0, 0, 0 B 10, 100, 0, 70 0, 0, 0, 0 0, 0, 0, 100 RGB 0, 0, 0, 100 RGB 93, 93, 93 93, 93, 93 B 0, 149, , 0, 49 B 176, 28, , 0, 49 44, 20, , 0, 8 0, 0, 0 0, 0, 0 0, 0, 0 0, 0, 0 RAL 9016 RAL 9016 Skyltfärger Detaljfärger RAL 900 RAL

37 grafiska regler Logotyp Logotypen S:t Botvid används i centrerad eller liggande format och bara på skyltar med den profilbärande rubrikbalken, se exempel på nästa sida. Logotypen placeras alltid i det nedre högra hörnet i förhållande till rubrikbalken. Devisen Långt ifrån lagom används endast om S:t Botvid används enskilt utan balk vid byggnadsmärkning. Centrerad Liggande Frizon/friyta Frizonen används för att ge fri yta runtom logotypen för att öka logotypens exponering. Frizon/friyta Storlek Logotypens storlek styrs alltid av skyltytan och möjligheten till exponering med hänsyn tagen till skyltens övriga text och information. 37

38 grafiska regler Platslogotyp Botkyrkas platslogotyp är fri att använda för alla i kommunen. Den ska också användas i eget material från kommunen. Användning och placering Vem som helst som är verksam i Botkyrka och omfamnar kommunens grundläggande värderingar får använda platslogotypen. Platslogotypen ska endast i undantagsfall användas som ensam logotyp, normalt ska den finnas tillsammans med kommunens vapen. Färg Logotypen finns i svart samt i de mörka komplementfärgerna. I skyltmaterial ska dessa fyra användas för att ligga i samma färgton som skylten. De skyltar som kräver en röd rubrikbalk ska också använda den klarröda platslogotypen som regel. Placering Placeringen ska vara skild från avsändaren. Logotypen får inte kännas som en avsändare eller konkurrera med kommunvapnet. Placeringen i övrigt är valfri men bör ligga så texten Botkyrka är läsbar. Logotypen kan placeras lekfullt ihop med illustrationerna. Storlek För anvisningar läs grafiska manualen på CMYK: 30, 100, 0, 2 PMS: 241 RGB: 176, 28, 138 CMYK: 100, 2, 0, 70 PMS: 302 RGB: 0, 60, 96 CMYK: 0, 100, 71, 3 PMS: 7420 RGB: 167, 7, 4 CMYK: 100, 0,, PMS: 639 RGB: 0, 149,

39 grafiska regler Rubrikbalken och typsnitt Rubrikbalkarna består av rubriker som är placerade i snedställda balkar, som är vinklade 7º. 1,X 1,X 2X x Riktlinjer för rubrikbalkar X motsvarar höjden på typsnittets horisontella linjer. Rubrikbalken bör ha 2X ovan och under rubiken, samt 1,X på vardera sida. Avståndet mellan balkarna är 2X. Texterna och balkarna ska alltid vara vänsterställda. Enbart rubrikbalkarna är snedställda och inte brödtexten. 7 2X Text på orienteringskartor Radavståndet på texten på orienteringskartor utomhus bör vara mellan 1:1,3 och 1:1,4, det vill säga en text satt med 10 punkter ska ha ett radavstånd på mellan 13 och 14 punkter. ABCDEFGHIJ Typsnitt för rubrikbalkarna - Akzidenz Grotesk Rubrik Condensed Profilbärande typsnitt som används för verksamhetsnamn på identitetsskyltar utom och inomhus. abcdefghij Akzidenz Grotesk Medium Används till samtlig text på skyltar utom och inomhus. abcdefghij Akzidenz Grotesk Regular Används till samtlig brödtext på skyltar utom och inomhus. BRANTBRINK ISHALL TAKTIL RELIEFTEXT Rubriktext Brödtext Alla skyltar skrivs med inledande versal och därefter gemener med undantag för taktila skyltar vars text alltid ska vara i versaler. 39

40 grafiska regler Bakgrundsfärger Färger Botkyrka kommuns skyltar kan levereras i färgerna ljusblå, mörkblå, vinröd eller med vit bakgrund. Detta för att skyltarna ska kunna anpassas till den miljö de skall sitta i. CMYK: 2, 0, 19, 0 PMS: 639 RGB: 44, 20, 212 NCS: S 1 B10G Färg på text CMYK: 100, 2, 0, 70 PMS: 302 RGB: 0, 60, 96 NCS: S 40 R90B CMYK: 10, 100, 0, 70 PMS: 764 RGB: 96, 0, 8 RAL: 300 RAL: 9016 Färg på rubrikbalk Skylttextens färg är på förhand bestämd för att ge så god kontrast och läsbarhet som möjligt. I de fall den profilbärande rubrikbalken används så är den alltid röd med vit text, oavsett skyltens kulör. För att få den bästa kontrasten ska du använda svart text på ljusa färger och vit text på mörka färger. RAL: 900 RAL: 9016 Detaljfärger för till exempel att markera hus CMYK: 0, 100, 62, 0 PMS: 199 RGB: 214, 0, 49 NCS: S 108 Y90R De grå tonerna används i kartorna för att markera områden, vägar, fotbollsplaner bland annat. Kontrasten i färgerna är testat med hjälp av NCS (Natural Color System) metod. Ljushetskontrasten mellan text och bakgrund ska vara minst 0,40 enligt NCS. CMYK: 100, 0,, PMS: 639 RGB: 0, 149, 199 CMYK: 30, 100, 0, 2 PMS: 241 RGB: 176, 28, 138 Gråskala används för bland annat områden på kartor CMYK: 18, 14, 1, RGB: 209, 207, 208 CMYK: 42, 33, 33, 12 RGB: 10, 10, 10 CMYK: 20, 1, 1, 70 RGB: 93, 93, 93 40

41 grafiska regler Botkyrkas illustrationer Använd enbart befintliga illustrationer ur illustrationsbanken. För att se alla illustrationer kontakta din förvaltningskommunikatör. Läs mer om Botkyrkas illustrationer i Botkyrka kommuns grafiska manual på Exempel på illustrationer 41

42 tillgänglighet Personer med olika funktionsvariationer och språkbegränsningar ska självständigt kunna se, läsa, förstå och hitta rätt genom skyltningen både inomoch utomhus. Lagar och riktlinjer Det är flera svenska och internationella lagar och riktlinjer som styr utformningen av tillgänglighetsanpassade skyltar. FN:s konvention om mänskliga rättigheter för personer med funktionsnedsättning, Plan och bygglagen (PBL) samt Boverkets föreskrifter om enkelt avhjälpta hinder är några exempel. Dessutom omfattar den svenska diskrimineringslagstiftningen bristande tillgänglighet som en form av diskriminering. Botkyrka kommun är ansluten till Västra Götalands-regionens tillgänglighetsdatabas, TD. Riktlinjerna i skyltmanualen grundar sig därför på Västra Götalandsregionens riktlinjer för skyltning. Taktila skyltar På skyltar som innehåller pilar ska pilhänvisningen skrivas ut i punktskrift. På en taktil skylt är texten upphöjd så att besökaren kan känna den, antingen genom vanliga bokstäver i relief eller med punktskrift (brailleskrift). Den taktila relieftexten ska vara i versaler (stora bokstäver) eftersom de är lättare att läsa med fingrarna. Taktila skyltar med relief uppskattas av många, inte minst av äldre personer som inte lärt sig punktskrift. Teckenstorlek Om skylten ska läsas på längre avstånd, exempelvis 10 meter, ska höjden på texten vara minst 2 mm i versalhöjd. 10 meter = 2 mm versalhöjd 1 meter = 40 mm versalhöjd 22 meter = 60 mm versalhöjd 30 meter = 80 mm versalhöjd 39 meter = 100 mm versalhöjd Utformning En skylt med verksamhetens namn och gatuadress ska finnas vid alla allmänna entréer. Hissar och trappor ska markeras med pictogram, relief och punktskrift. Samma information som finns i hissen ska också finnas i trapphuset. När besökaren kommer ut från hissen eller trapphuset ska det snabbt framgå vilken verksamhet som finns på våningsplanet. Sammanfattning tillgänglighetsanpassade skyltar Utomhusskyltar: 1. Informationsskylt om verksamhet i byggnad. Sidan 18, skyltmanual. Inomhusskyltar: 2. Orienteringsskylt. Sidan 20, skyltmanual. 3. Våningsregister. Sidan 23, skyltmanual. 4. Plannummer. Sidan 23, skyltmanual.. Väggmonterad hänvisningsskylt. Sidan 24, skyltmanual. 6. Identifikationsskylt verksamhet. Sidan 2, skyltmanual. 7. Identifikationsskylt möteslokaler. Sidan 26, skyltmanual. 8. Bildsymbolskyltar. Sidan 27, skyltmanual. Belysning Bäst är om ljuset kommer ovanifrån så skylten blir belyst av så kallat släpljus. För att minska risken för störande reflexer bör skyltens yta vara matt. Larmknappar och larmnummer i hissar ska förses med relieftext. 42

43 Skötsel och underhåll Alla Botkyrka kommuns skyltar är tillverkade med tanke på hög kvalitèt och lång livslängd. Regelbunden skötsel hjälper till att behålla skyltens utseende och bidrar till en längre hållbarhet. Rena skyltar är inte bara lättlästa utan ger också ett positivt intryck på besökaren. Vi rekommenderar därför regelbunden rengöring på följande sätt. Lackerade ytor Vi rekommenderar att utomhusskyltar tvättas med rent varmt vatten och bilschampo 3-4 gånger per år, eller vid behov. Bilschampot bör innehålla vax som skyddar och bevarar den lackerade ytan. Inomhusskyltar ska rengöras med en mjuk fuktig trasa och ett milt fönsterputsmedel. Acrylglas Använd en fuktig trasa, men var uppmärksam på att inte använda för mycket vatten, då det kan skada papperet innanför glaset. Om det ändå skulle hända... Ett borttagningsmedel för graffiti avlägsnar de flesta typer av graffiti utan att skada varken den lackerade ytan eller texten. Skylten ska rengöras snarast möjligt eftersom det blir svårare och svårare att avlägsna graffiti, ju längre den får sitta kvar. Solljus och värme påverkar också möjligheten att avlägsna klotter. Använd aldrig Metanolsprit, lösningsmedel. Någon form av syra. Slipmedel. Grov trasa eller borste. Hett vatten Högtryckstvätt. 43
