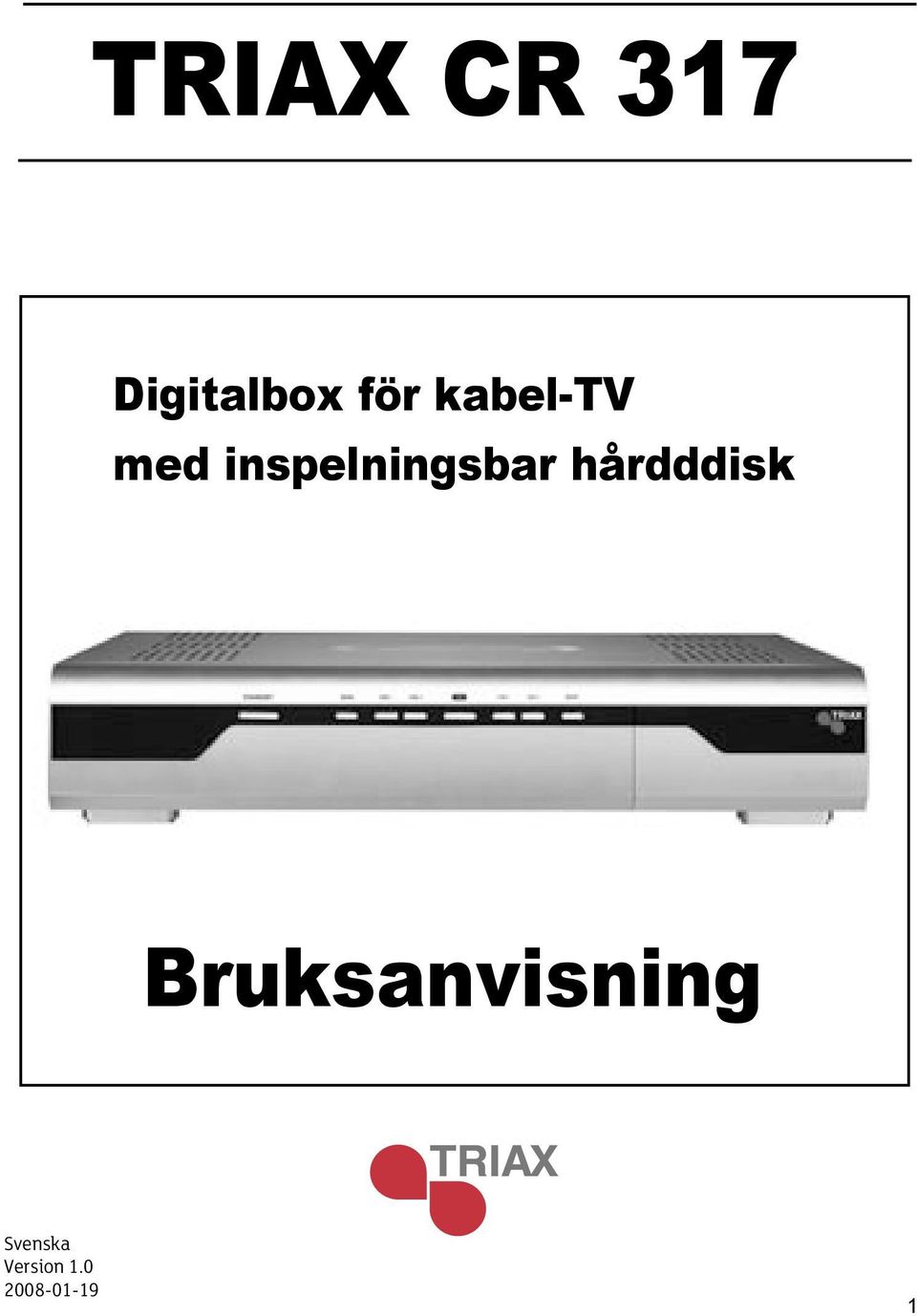

1 TRIAX CR 317 Digitalbox för kabel-tv med inspelningsbar hårdddisk Bruksanvisning Svenska Version

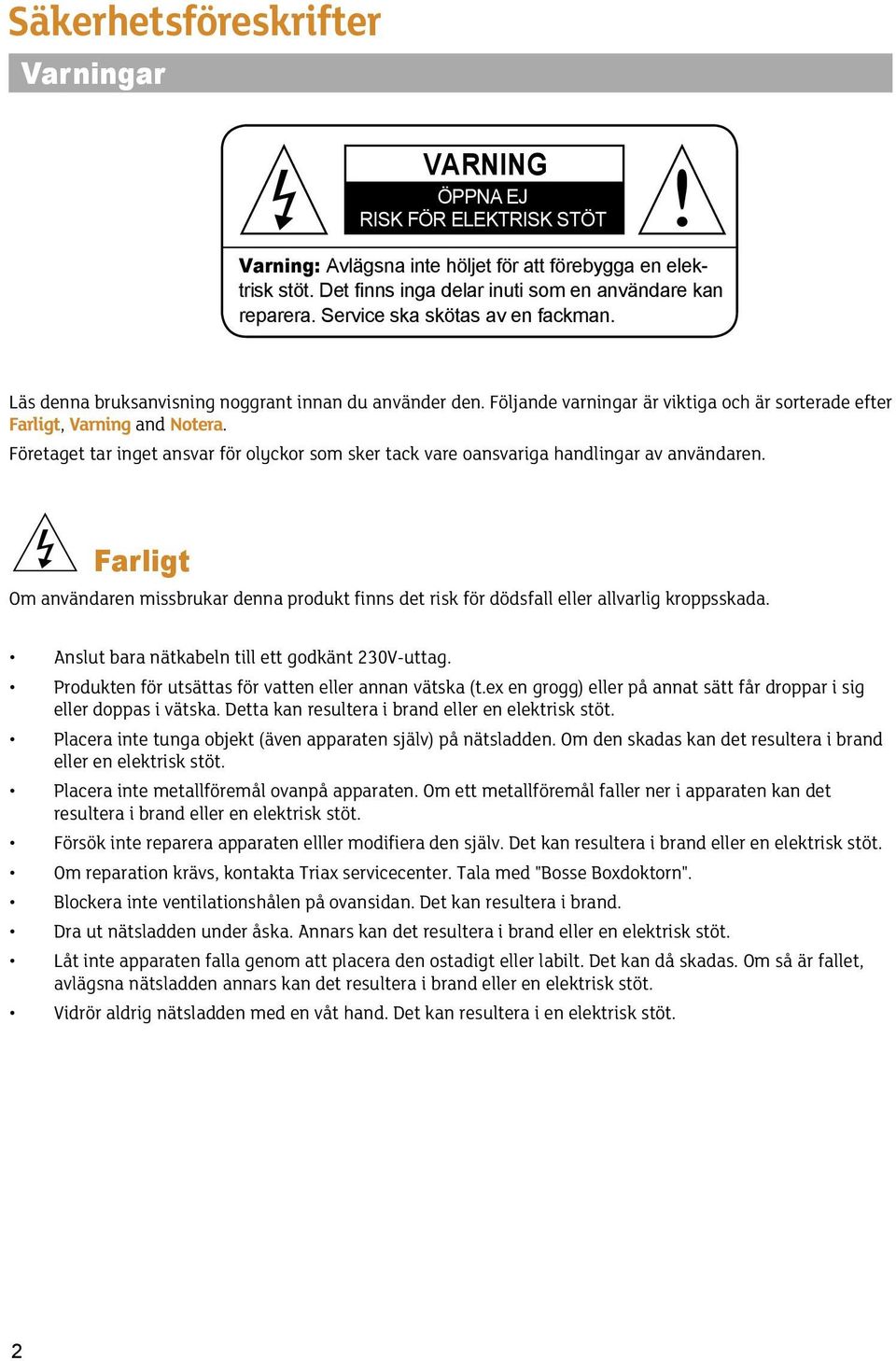

2 Säkerhetsföreskrifter Varningar VARNING ÖPPNA EJ RISK FÖR ELEKTRISK STÖT Varning: Avlägsna inte höljet för att förebygga en elektrisk stöt. Det finns inga delar inuti som en användare kan reparera. Service ska skötas av en fackman. Läs denna bruksanvisning noggrant innan du använder den. Följande varningar är viktiga och är sorterade efter Farligt, Varning and Notera. Företaget tar inget ansvar för olyckor som sker tack vare oansvariga handlingar av användaren. Farligt Om användaren missbrukar denna produkt finns det risk för dödsfall eller allvarlig kroppsskada. Anslut bara nätkabeln till ett godkänt 230V-uttag. Produkten för utsättas för vatten eller annan vätska (t.ex en grogg) eller på annat sätt får droppar i sig eller doppas i vätska. Detta kan resultera i brand eller en elektrisk stöt. Placera inte tunga objekt (även apparaten själv) på nätsladden. Om den skadas kan det resultera i brand eller en elektrisk stöt. Placera inte metallföremål ovanpå apparaten. Om ett metallföremål faller ner i apparaten kan det resultera i brand eller en elektrisk stöt. Försök inte reparera apparaten elller modifiera den själv. Det kan resultera i brand eller en elektrisk stöt. Om reparation krävs, kontakta Triax servicecenter. Tala med "Bosse Boxdoktorn". Blockera inte ventilationshålen på ovansidan. Det kan resultera i brand. Dra ut nätsladden under åska. Annars kan det resultera i brand eller en elektrisk stöt. Låt inte apparaten falla genom att placera den ostadigt eller labilt. Det kan då skadas. Om så är fallet, avlägsna nätsladden annars kan det resultera i brand eller en elektrisk stöt. Vidrör aldrig nätsladden med en våt hand. Det kan resultera i en elektrisk stöt. 2

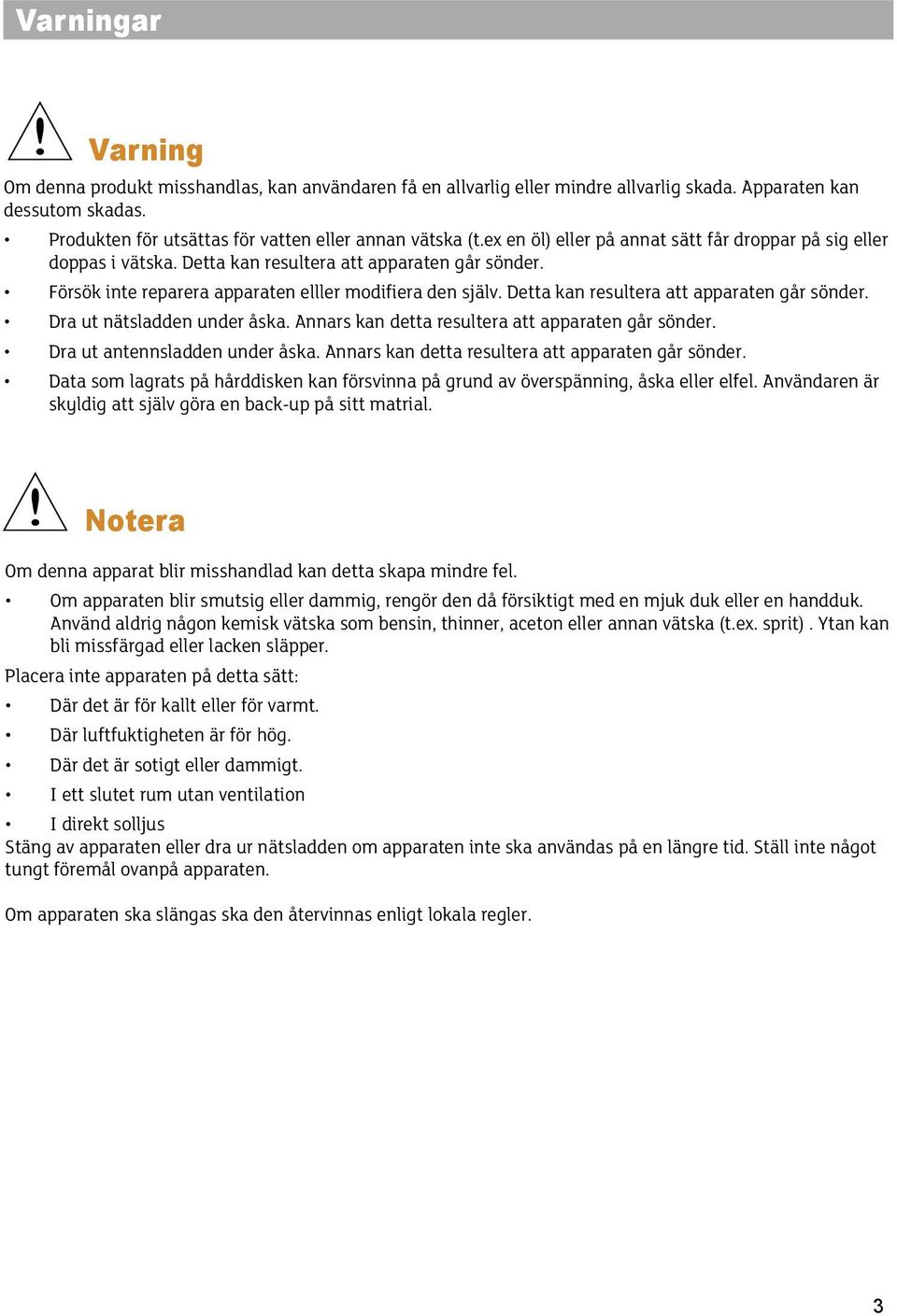

3 Varningar Om denna produkt misshandlas, kan användaren få en allvarlig eller mindre allvarlig skada. Apparaten kan dessutom skadas. Varning Produkten för utsättas för vatten eller annan vätska (t.ex en öl) eller på annat sätt får droppar på sig eller doppas i vätska. Detta kan resultera att apparaten går sönder. Försök inte reparera apparaten elller modifiera den själv. Detta kan resultera att apparaten går sönder. Dra ut nätsladden under åska. Annars kan detta resultera att apparaten går sönder. Dra ut antennsladden under åska. Annars kan detta resultera att apparaten går sönder. Data som lagrats på hårddisken kan försvinna på grund av överspänning, åska eller elfel. Användaren är skyldig att själv göra en back-up på sitt matrial. Om denna apparat blir misshandlad kan detta skapa mindre fel. Om apparaten blir smutsig eller dammig, rengör den då försiktigt med en mjuk duk eller en handduk. Använd aldrig någon kemisk vätska som bensin, thinner, aceton eller annan vätska (t.ex. sprit). Ytan kan bli missfärgad eller lacken släpper. Placera inte apparaten på detta sätt: Notera Där det är för kallt eller för varmt. Där luftfuktigheten är för hög. Där det är sotigt eller dammigt. I ett slutet rum utan ventilation I direkt solljus Stäng av apparaten eller dra ur nätsladden om apparaten inte ska användas på en längre tid. Ställ inte något tungt föremål ovanpå apparaten. Om apparaten ska slängas ska den återvinnas enligt lokala regler. 3

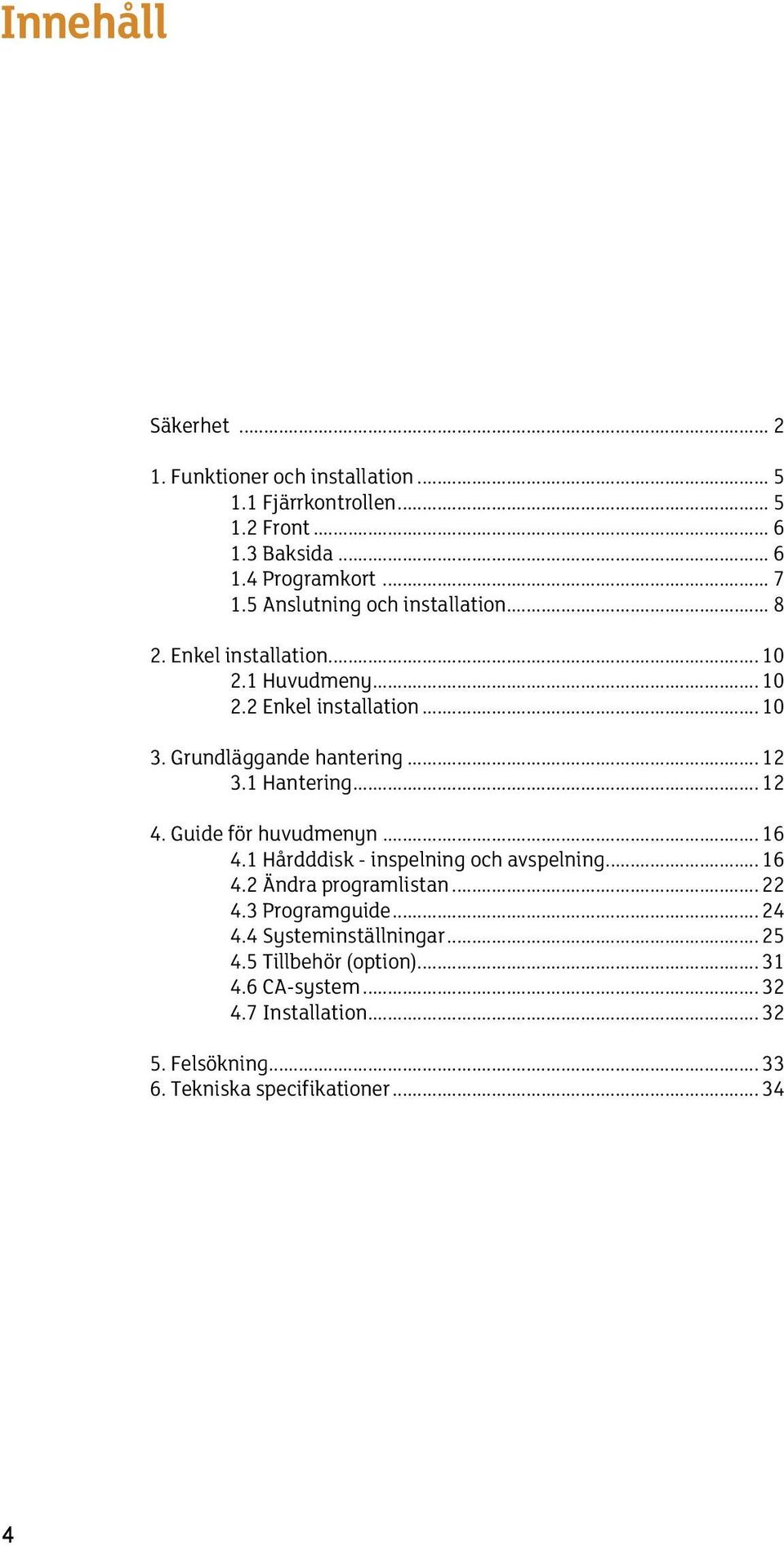

4 Innehåll Säkerhet Funktioner och installation Fjärrkontrollen Front Baksida Programkort Anslutning och installation Enkel installation Huvudmeny Enkel installation Grundläggande hantering Hantering Guide för huvudmenyn Hårdddisk - inspelning och avspelning Ändra programlistan Programguide Systeminställningar Tillbehör (option) CA-system Installation Felsökning Tekniska specifikationer

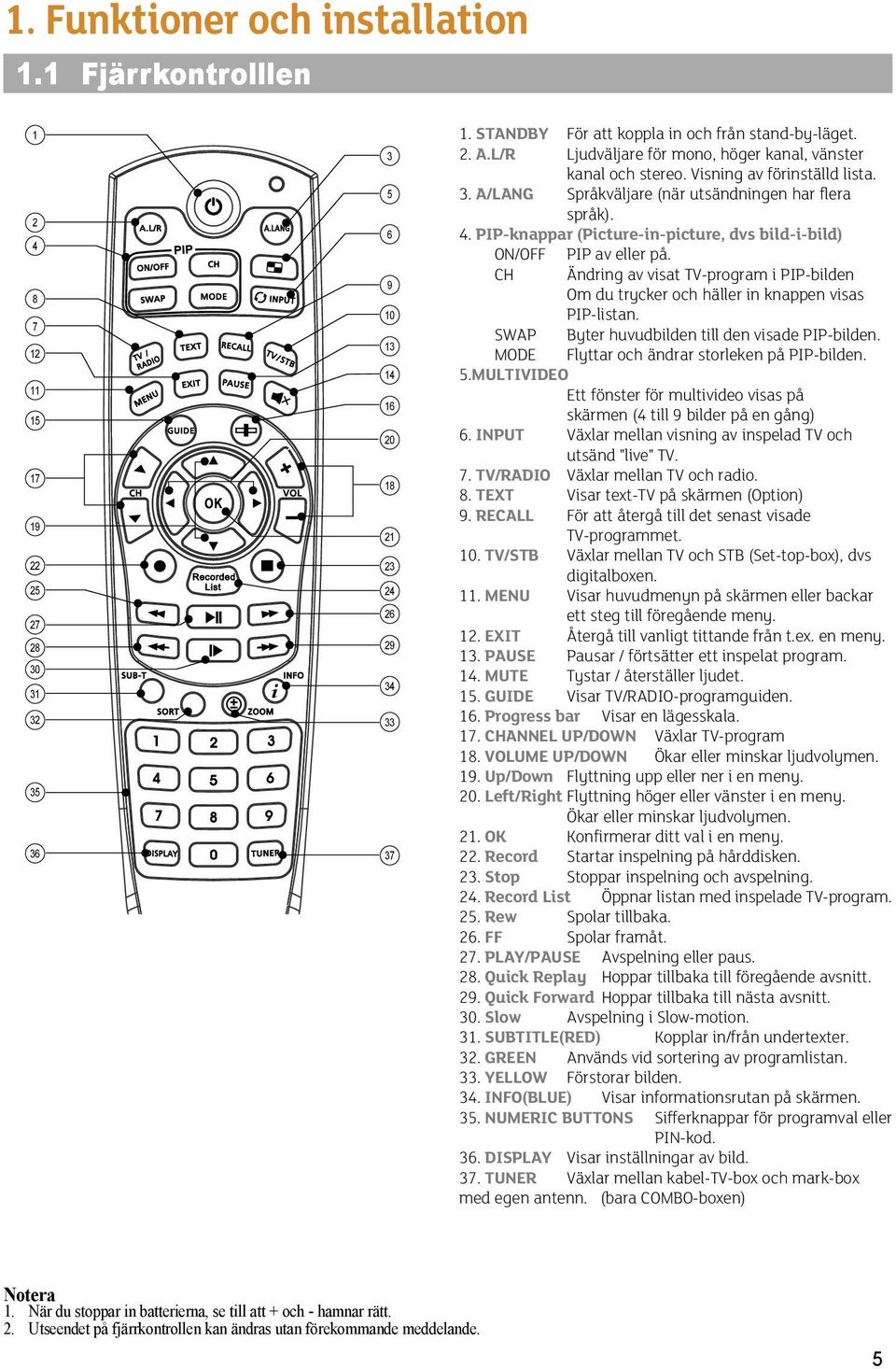

5 1. Funktioner och installation 1.1 Fjärrkontrolllen STANDBY För att koppla in och från stand-by-läget. 2. A.L/R Ljudväljare för mono, höger kanal, vänster kanal och stereo. Visning av förinställd lista. 3. A/LANG Språkväljare (när utsändningen har flera språk). 4. PIP-knappar (Picture-in-picture, dvs bild-i-bild) ON/OFF CH PIP av eller på. Ändring av visat TV-program i PIP-bilden Om du trycker och häller in knappen visas PIP-listan. SWAP Byter huvudbilden till den visade PIP-bilden. MODE Flyttar och ändrar storleken på PIP-bilden. 5.MULTIVIDEO Ett fönster för multivideo visas på skärmen (4 till 9 bilder på en gång) 6. INPUT Växlar mellan visning av inspelad TV och utsänd "live" TV. 7. TV/RADIO Växlar mellan TV och radio. 8. TEXT Visar text-tv på skärmen (Option) 9. RECALL För att återgå till det senast visade TV-programmet. 10. TV/STB Växlar mellan TV och STB (Set-top-box), dvs digitalboxen. 11. MENU Visar huvudmenyn på skärmen eller backar ett steg till föregående meny. 12. EXIT Återgå till vanligt tittande från t.ex. en meny. 13. PAUSE Pausar / förtsätter ett inspelat program. 14. MUTE Tystar / återställer ljudet. 15. GUIDE Visar TV/RADIO-programguiden. 16. Progress bar Visar en lägesskala. 17. CHANNEL UP/DOWN Växlar TV-program 18. VOLUME UP/DOWN Ökar eller minskar ljudvolymen. 19. Up/Down Flyttning upp eller ner i en meny. 20. Left/Right Flyttning höger eller vänster i en meny. Ökar eller minskar ljudvolymen. 21. OK Konfirmerar ditt val i en meny. 22. Record Startar inspelning på hårddisken. 23. Stop Stoppar inspelning och avspelning. 24. Record List Öppnar listan med inspelade TV-program. 25. Rew Spolar tillbaka. 26. FF Spolar framåt. 27. PLAY/PAUSE Avspelning eller paus. 28. Quick Replay Hoppar tillbaka till föregående avsnitt. 29. Quick Forward Hoppar tillbaka till nästa avsnitt. 30. Slow Avspelning i Slow-motion. 31. SUBTITLE(RED) Kopplar in/från undertexter. 32. GREEN Används vid sortering av programlistan. 33. YELLOW Förstorar bilden. 34. INFO(BLUE) Visar informationsrutan på skärmen. 35. NUMERIC BUTTONS Sifferknappar för programval eller PIN-kod. 36. DISPLAY Visar inställningar av bild. 37. TUNER Växlar mellan kabel-tv-box och mark-box med egen antenn. (bara COMBO-boxen) Notera 1. När du stoppar in batterierna, se till att + och - hamnar rätt. 2. Utseendet på fjärrkontrollen kan ändras utan förekommande meddelande. 5

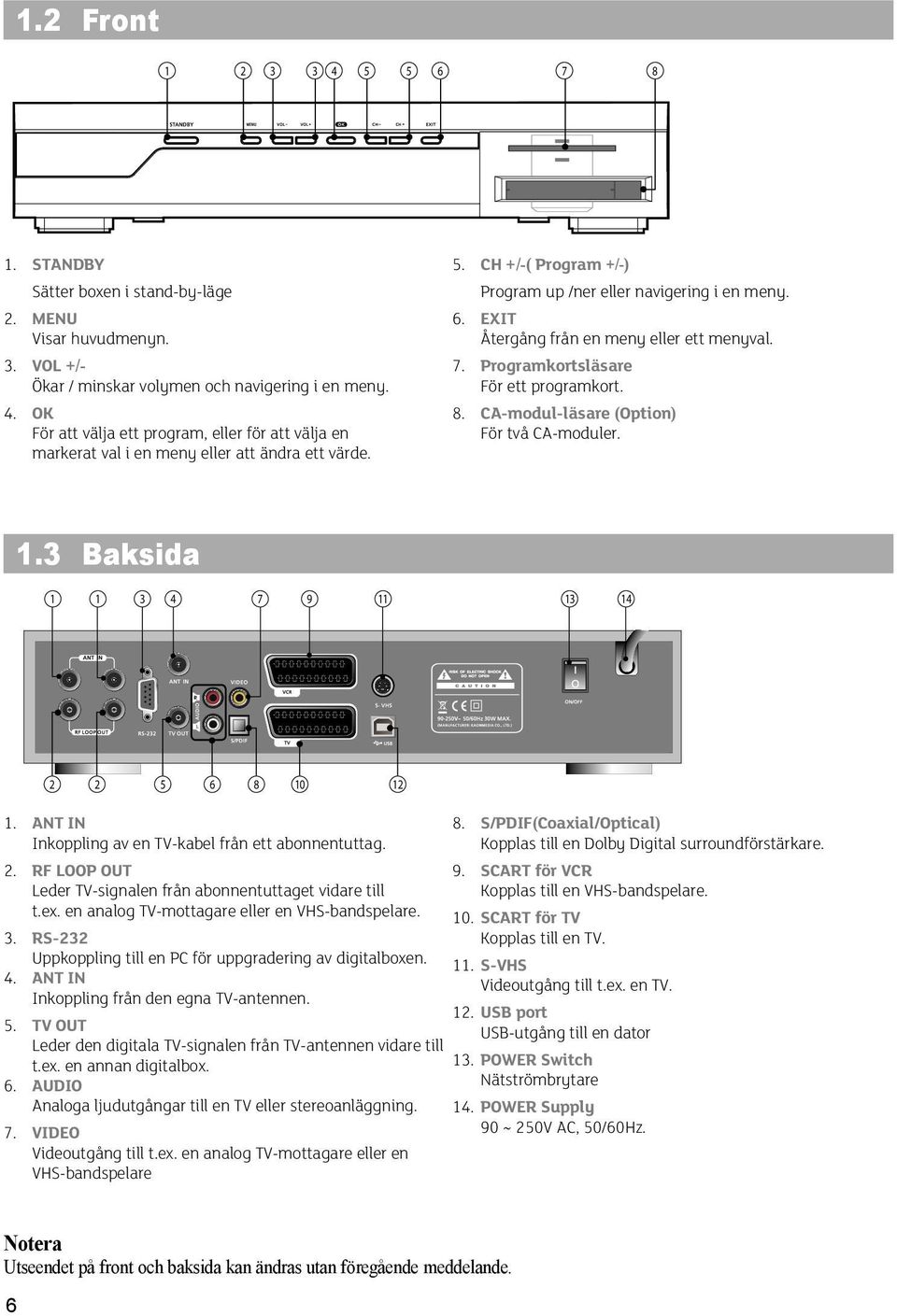

6 1.2 Front STANDBY Sätter boxen i stand-by-läge 2. MENU Visar huvudmenyn. 3. VOL +/- Ökar / minskar volymen och navigering i en meny. 4. OK För att välja ett program, eller för att välja en markerat val i en meny eller att ändra ett värde. 5. CH +/-( Program +/-) Program up /ner eller navigering i en meny. 6. EXIT Återgång från en meny eller ett menyval. 7. Programkortsläsare För ett programkort. 8. CA-modul-läsare (Option) För två CA-moduler. 1.3 Baksida ANT IN Inkoppling av en TV-kabel från ett abonnentuttag. 2. RF LOOP OUT Leder TV-signalen från abonnentuttaget vidare till t.ex. en analog TV-mottagare eller en VHS-bandspelare. 3. RS-232 Uppkoppling till en PC för uppgradering av digitalboxen. 4. ANT IN Inkoppling från den egna TV-antennen. 5. TV OUT Leder den digitala TV-signalen från TV-antennen vidare till t.ex. en annan digitalbox. 6. AUDIO Analoga ljudutgångar till en TV eller stereoanläggning. 7. VIDEO Videoutgång till t.ex. en analog TV-mottagare eller en VHS-bandspelare 8. S/PDIF(Coaxial/Optical) Kopplas till en Dolby Digital surroundförstärkare. 9. SCART för VCR Kopplas till en VHS-bandspelare. 10. SCART för TV Kopplas till en TV. 11. S-VHS Videoutgång till t.ex. en TV. 12. USB port USB-utgång till en dator 13. POWER Switch Nätströmbrytare 14. POWER Supply 90 ~ 250V AC, 50/60Hz. Notera Utseendet på front och baksida kan ändras utan föregående meddelande. 6

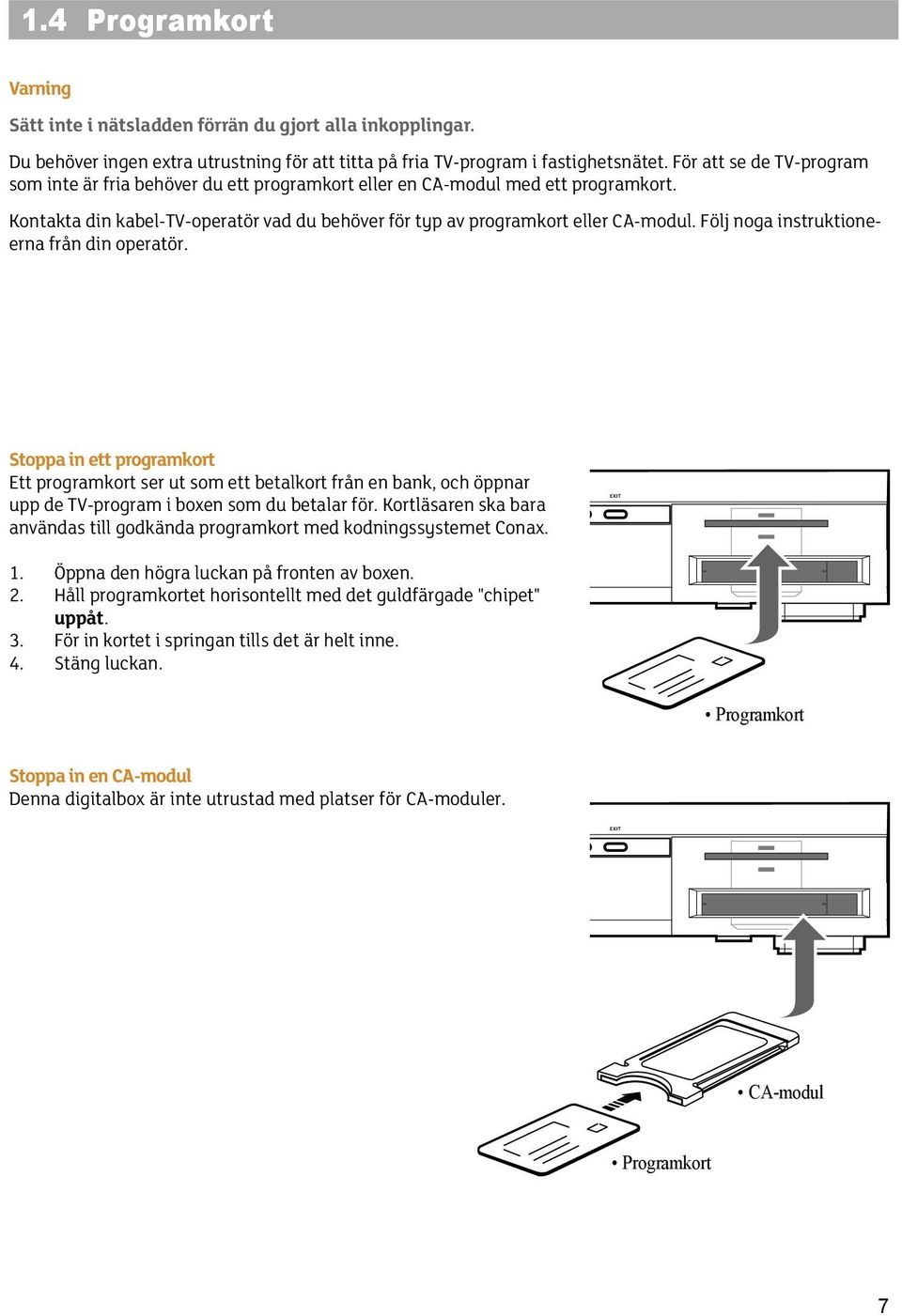

7 1.4 Programkort Varning Sätt inte i nätsladden förrän du gjort alla inkopplingar. Du behöver ingen extra utrustning för att titta på fria TV-program i fastighetsnätet. För att se de TV-program som inte är fria behöver du ett programkort eller en CA-modul med ett programkort. Kontakta din kabel-tv-operatör vad du behöver för typ av programkort eller CA-modul. Följ noga instruktioneerna från din operatör. Stoppa in ett programkort Ett programkort ser ut som ett betalkort från en bank, och öppnar upp de TV-program i boxen som du betalar för. Kortläsaren ska bara användas till godkända programkort med kodningssystemet Conax Öppna den högra luckan på fronten av boxen. Håll programkortet horisontellt med det guldfärgade "chipet" uppåt. För in kortet i springan tills det är helt inne. Stäng luckan. Programkort Stoppa in en CA-modul Denna digitalbox är inte utrustad med platser för CA-moduler. CA-modul Programkort 7

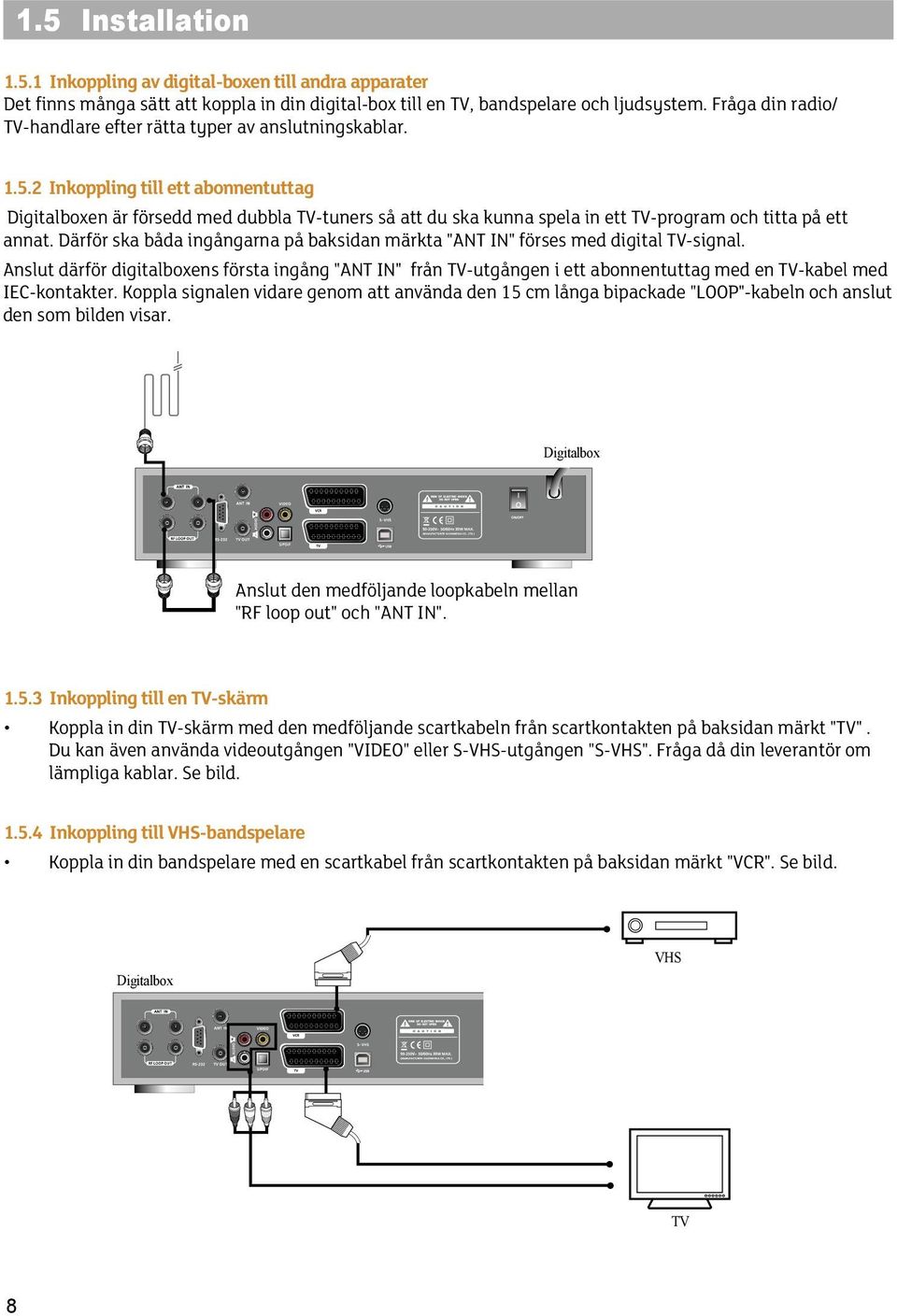

8 1.5 Installation Inkoppling av digital-boxen till andra apparater Det finns många sätt att koppla in din digital-box till en TV, bandspelare och ljudsystem. Fråga din radio/ TV-handlare efter rätta typer av anslutningskablar Inkoppling till ett abonnentuttag Digitalboxen är försedd med dubbla TV-tuners så att du ska kunna spela in ett TV-program och titta på ett annat. Därför ska båda ingångarna på baksidan märkta "ANT IN" förses med digital TV-signal. Anslut därför digitalboxens första ingång "ANT IN" från TV-utgången i ett abonnentuttag med en TV-kabel med IEC-kontakter. Koppla signalen vidare genom att använda den 15 cm långa bipackade "LOOP"-kabeln och anslut den som bilden visar. Digitalbox Anslut den medföljande loopkabeln mellan "RF loop out" och "ANT IN" Inkoppling till en TV-skärm Koppla in din TV-skärm med den medföljande scartkabeln från scartkontakten på baksidan märkt "TV". Du kan även använda videoutgången "VIDEO" eller S-VHS-utgången "S-VHS". Fråga då din leverantör om lämpliga kablar. Se bild Inkoppling till VHS-bandspelare Koppla in din bandspelare med en scartkabel från scartkontakten på baksidan märkt "VCR". Se bild. VHS Digitalbox TV 8

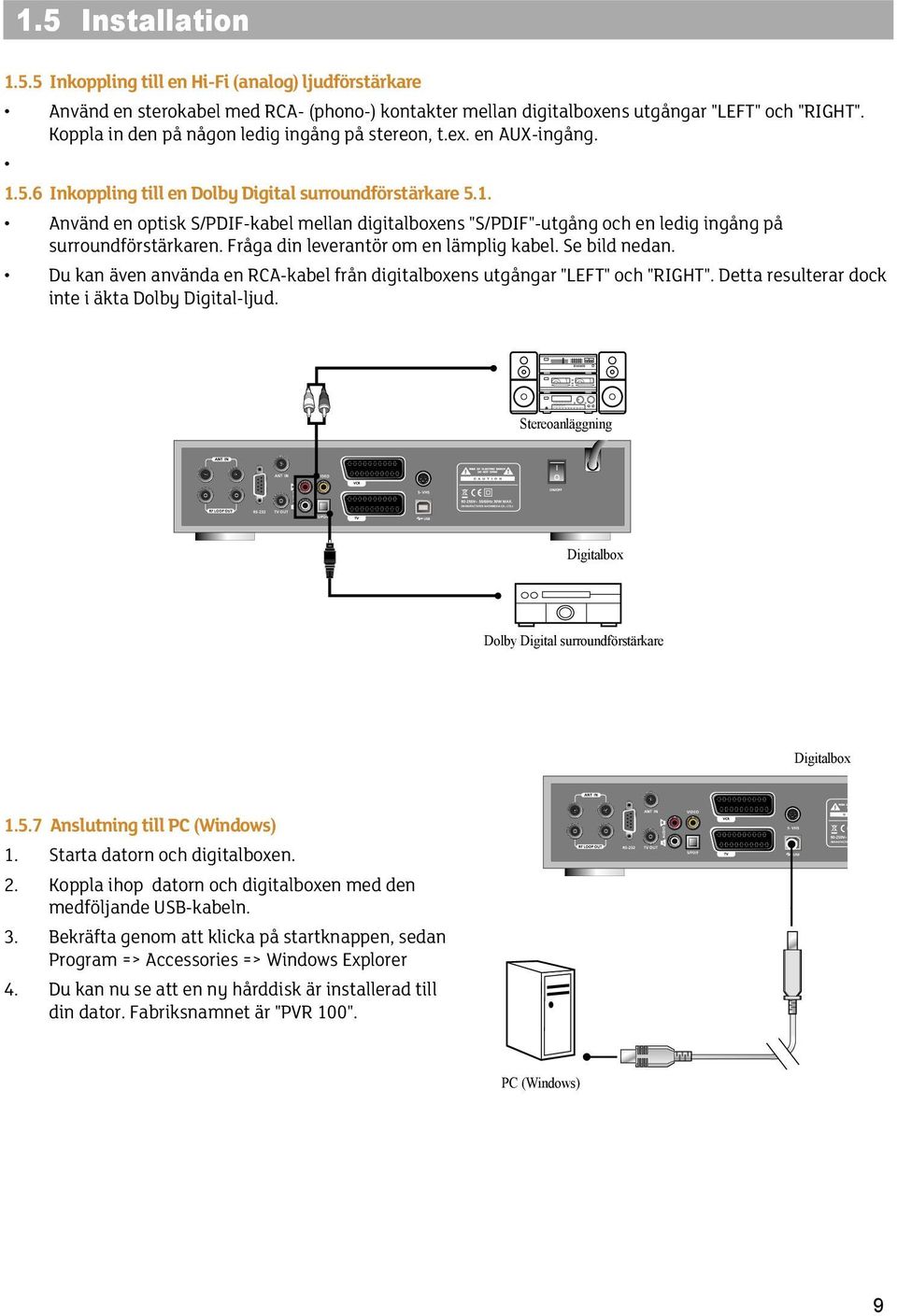

9 1.5 Installation Inkoppling till en Hi-Fi (analog) ljudförstärkare Använd en sterokabel med RCA- (phono-) kontakter mellan digitalboxens utgångar "LEFT" och "RIGHT". Koppla in den på någon ledig ingång på stereon, t.ex. en AUX-ingång Inkoppling till en Dolby Digital surroundförstärkare 5.1. Använd en optisk S/PDIF-kabel mellan digitalboxens "S/PDIF"-utgång och en ledig ingång på surroundförstärkaren. Fråga din leverantör om en lämplig kabel. Se bild nedan. Du kan även använda en RCA-kabel från digitalboxens utgångar "LEFT" och "RIGHT". Detta resulterar dock inte i äkta Dolby Digital-ljud. Stereoanläggning Digitalbox Dolby Digital surroundförstärkare Digitalbox Anslutning till PC (Windows) Starta datorn och digitalboxen. Koppla ihop datorn och digitalboxen med den medföljande USB-kabeln. Bekräfta genom att klicka på startknappen, sedan Program => Accessories => Windows Explorer Du kan nu se att en ny hårddisk är installerad till din dator. Fabriksnamnet är "PVR 100". PC (Windows) 9

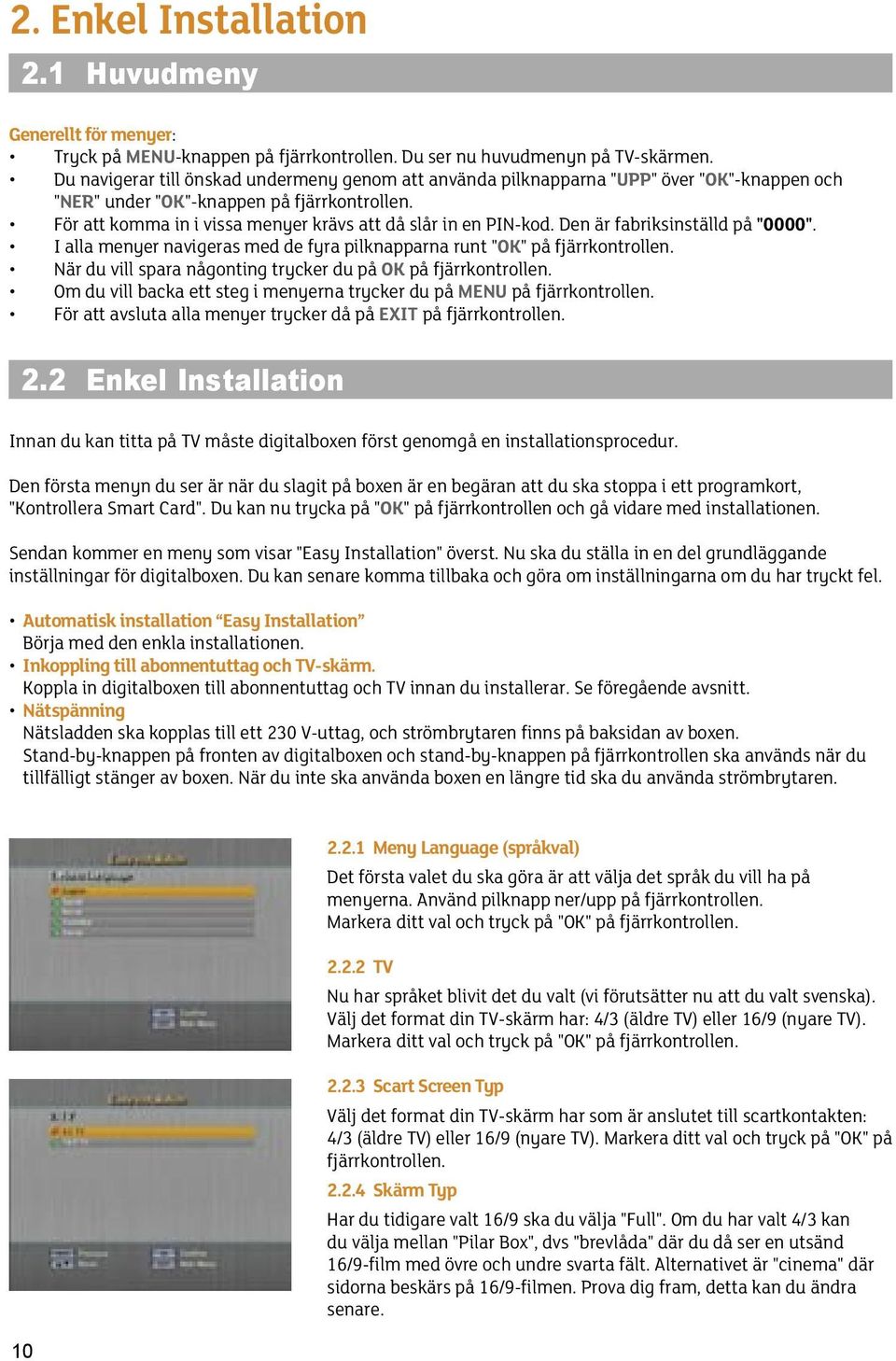

10 2. Enkel Installation 2.1 Huvudmeny Generellt för menyer: Tryck på MENU-knappen på fjärrkontrollen. Du ser nu huvudmenyn på TV-skärmen. Du navigerar till önskad undermeny genom att använda pilknapparna "UPP" över "OK"-knappen och "NER" under "OK"-knappen på fjärrkontrollen. För att komma in i vissa menyer krävs att då slår in en PIN-kod. Den är fabriksinställd på "0000". I alla menyer navigeras med de fyra pilknapparna runt "OK" på fjärrkontrollen. När du vill spara någonting trycker du på OK på fjärrkontrollen. Om du vill backa ett steg i menyerna trycker du på MENU på fjärrkontrollen. För att avsluta alla menyer trycker då på EXIT på fjärrkontrollen. 2.2 Enkel Installation Innan du kan titta på TV måste digitalboxen först genomgå en installationsprocedur. Den första menyn du ser är när du slagit på boxen är en begäran att du ska stoppa i ett programkort, "Kontrollera Smart Card". Du kan nu trycka på "OK" på fjärrkontrollen och gå vidare med installationen. Sendan kommer en meny som visar "Easy Installation" överst. Nu ska du ställa in en del grundläggande inställningar för digitalboxen. Du kan senare komma tillbaka och göra om inställningarna om du har tryckt fel. Automatisk installation Easy Installation Börja med den enkla installationen. Inkoppling till abonnentuttag och TV-skärm. Koppla in digitalboxen till abonnentuttag och TV innan du installerar. Se föregående avsnitt. Nätspänning Nätsladden ska kopplas till ett 230 V-uttag, och strömbrytaren finns på baksidan av boxen. Stand-by-knappen på fronten av digitalboxen och stand-by-knappen på fjärrkontrollen ska används när du tillfälligt stänger av boxen. När du inte ska använda boxen en längre tid ska du använda strömbrytaren Meny Language (språkval) Det första valet du ska göra är att välja det språk du vill ha på menyerna. Använd pilknapp ner/upp på fjärrkontrollen. Markera ditt val och tryck på "OK" på fjärrkontrollen TV Nu har språket blivit det du valt (vi förutsätter nu att du valt svenska). Välj det format din TV-skärm har: 4/3 (äldre TV) eller 16/9 (nyare TV). Markera ditt val och tryck på "OK" på fjärrkontrollen Scart Screen Typ Välj det format din TV-skärm har som är anslutet till scartkontakten: 4/3 (äldre TV) eller 16/9 (nyare TV). Markera ditt val och tryck på "OK" på fjärrkontrollen Skärm Typ Har du tidigare valt 16/9 ska du välja "Full". Om du har valt 4/3 kan du välja mellan "Pilar Box", dvs "brevlåda" där du då ser en utsänd 16/9-film med övre och undre svarta fält. Alternativet är "cinema" där sidorna beskärs på 16/9-filmen. Prova dig fram, detta kan du ändra senare.

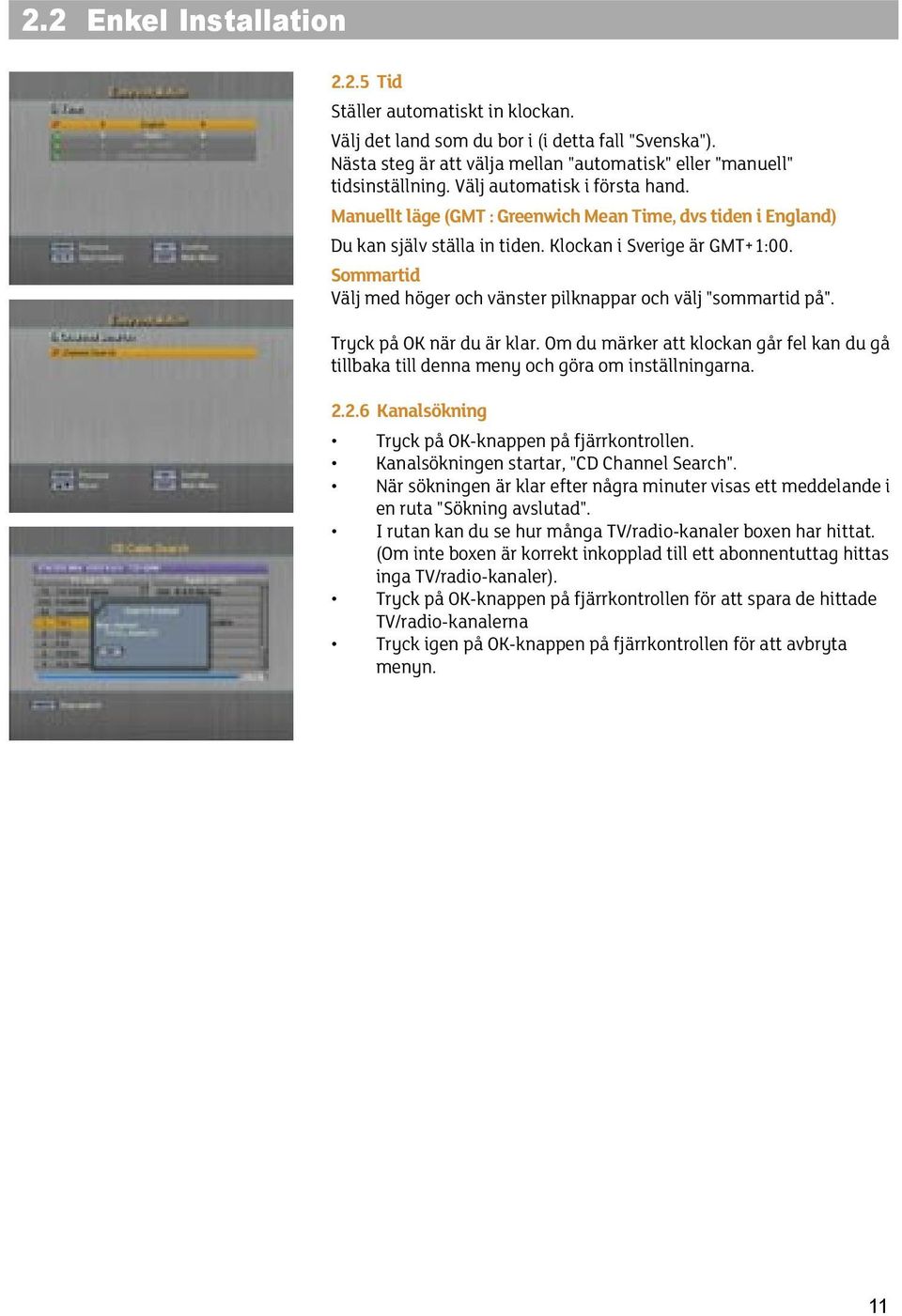

11 2.2 Enkel Installation Tid Ställer automatiskt in klockan. Välj det land som du bor i (i detta fall "Svenska"). Nästa steg är att välja mellan "automatisk" eller "manuell" tidsinställning. Välj automatisk i första hand. Manuellt läge (GMT : Greenwich Mean Time, dvs tiden i England) Du kan själv ställa in tiden. Klockan i Sverige är GMT+1:00. Sommartid Välj med höger och vänster pilknappar och välj "sommartid på". Tryck på OK när du är klar. Om du märker att klockan går fel kan du gå tillbaka till denna meny och göra om inställningarna Kanalsökning Tryck på OK-knappen på fjärrkontrollen. Kanalsökningen startar, "CD Channel Search". När sökningen är klar efter några minuter visas ett meddelande i en ruta "Sökning avslutad". I rutan kan du se hur många TV/radio-kanaler boxen har hittat. (Om inte boxen är korrekt inkopplad till ett abonnentuttag hittas inga TV/radio-kanaler). Tryck på OK-knappen på fjärrkontrollen för att spara de hittade TV/radio-kanalerna Tryck igen på OK-knappen på fjärrkontrollen för att avbryta menyn. 11

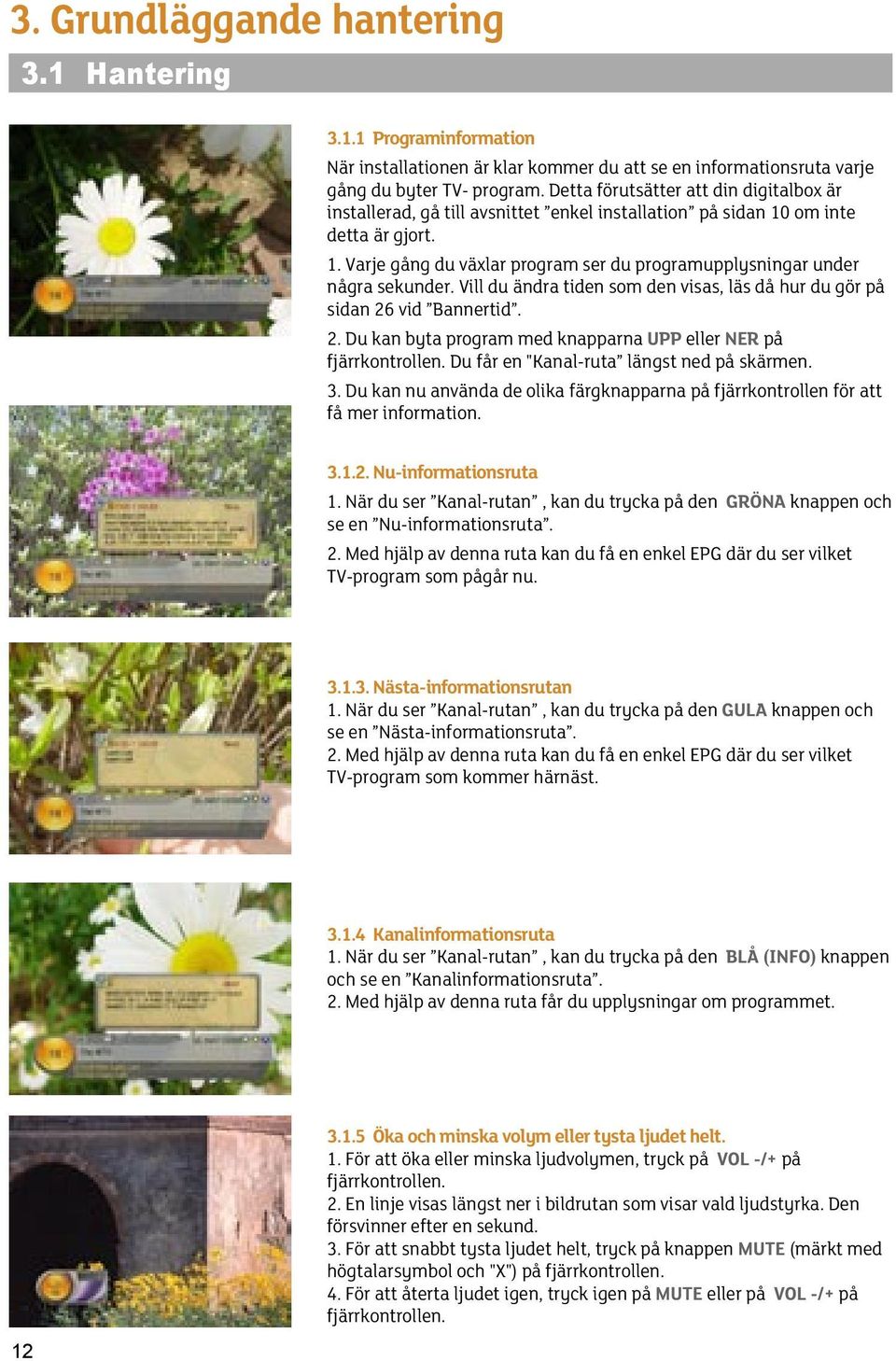

12 3. Grundläggande hantering 3.1 Hantering Programinformation När installationen är klar kommer du att se en informationsruta varje gång du byter TV- program. Detta förutsätter att din digitalbox är installerad, gå till avsnittet enkel installation på sidan 10 om inte detta är gjort. 1. Varje gång du växlar program ser du programupplysningar under några sekunder. Vill du ändra tiden som den visas, läs då hur du gör på sidan 26 vid Bannertid. 2. Du kan byta program med knapparna UPP eller NER på fjärrkontrollen. Du får en "Kanal-ruta längst ned på skärmen. 3. Du kan nu använda de olika färgknapparna på fjärrkontrollen för att få mer information Nu-informationsruta 1. När du ser Kanal-rutan, kan du trycka på den GRÖNA knappen och se en Nu-informationsruta. 2. Med hjälp av denna ruta kan du få en enkel EPG där du ser vilket TV-program som pågår nu Nästa-informationsrutan 1. När du ser Kanal-rutan, kan du trycka på den GULA knappen och se en Nästa-informationsruta. 2. Med hjälp av denna ruta kan du få en enkel EPG där du ser vilket TV-program som kommer härnäst Kanalinformationsruta 1. När du ser Kanal-rutan, kan du trycka på den BLÅ (INFO) knappen och se en Kanalinformationsruta. 2. Med hjälp av denna ruta får du upplysningar om programmet Öka och minska volym eller tysta ljudet helt. 1. För att öka eller minska ljudvolymen, tryck på VOL -/+ på fjärrkontrollen. 2. En linje visas längst ner i bildrutan som visar vald ljudstyrka. Den försvinner efter en sekund. 3. För att snabbt tysta ljudet helt, tryck på knappen MUTE (märkt med högtalarsymbol och "X") på fjärrkontrollen. 4. För att återta ljudet igen, tryck igen på MUTE eller på VOL -/+ på fjärrkontrollen.

13 3.1 Hantering Undertexter (som inte redan är inbrända i bilden). 1. Tryck på den RÖDA knappen på fjärrkontrollen (SUB-T). En informationsruta visas i bilden. 2. Välj det språk du önskar. Påverkar inte inbränd text. 2. Välj Av om du inte vill ha undertexter. Påverkar inte inbränd text Text-TV 1. Om det finns en text-tv-sändning med TV-programmet kan du se den. 2. Tryck på knappen TEXT på fjärrkontrollen. Tryck på EXIT när du vill återgå till TV-tittande Kanallista 1. Om du trycker på knappen OK när du tittar på ett TV-program ser du en kanallista. 2. Använd knapparna upp eller ner så kan du välja en annan kanal. 3. Tryck på knappen OK vid en viss vald kanal. 5. Tryck på den GRÖNA knappen för att få fram kanalsorteringslistan. Ett nytt fönster visas då i bilden. 6. Det finns olika varanter för sortering: Normal, CAS, Nätverk, Genre och Favorit. 7. Välj den önskade sorteringslistan med knapparna UPP/NER och VÄNSTER/HÖGER. Tryck sedan på knappen OK. 8. Om du trycker på på BLÅ knapp ser du signalkvalitet på det valda programmet Auto Favorite 1. Du kan även sortera programmen automatiskt. 2. Tryck på den GULA knappen på fjärrkontrollen Ljudspråk 1. Om du vill ändra ljudspråk på ett TV-program, tryck på knappen A.LANG på fjärrkontrollen. En ruta kommer fram. Om det inte finns några valbara språk sänds bara programmet med ett språk (vilket oftast är fallet). 2. Använd knapparna UPP eller NER för att välja det språk du önskar. 3. För att avsluta, tryck på knappen A.LANG igen. Du kan förinställa ett språk i systeminställningar, se sidan

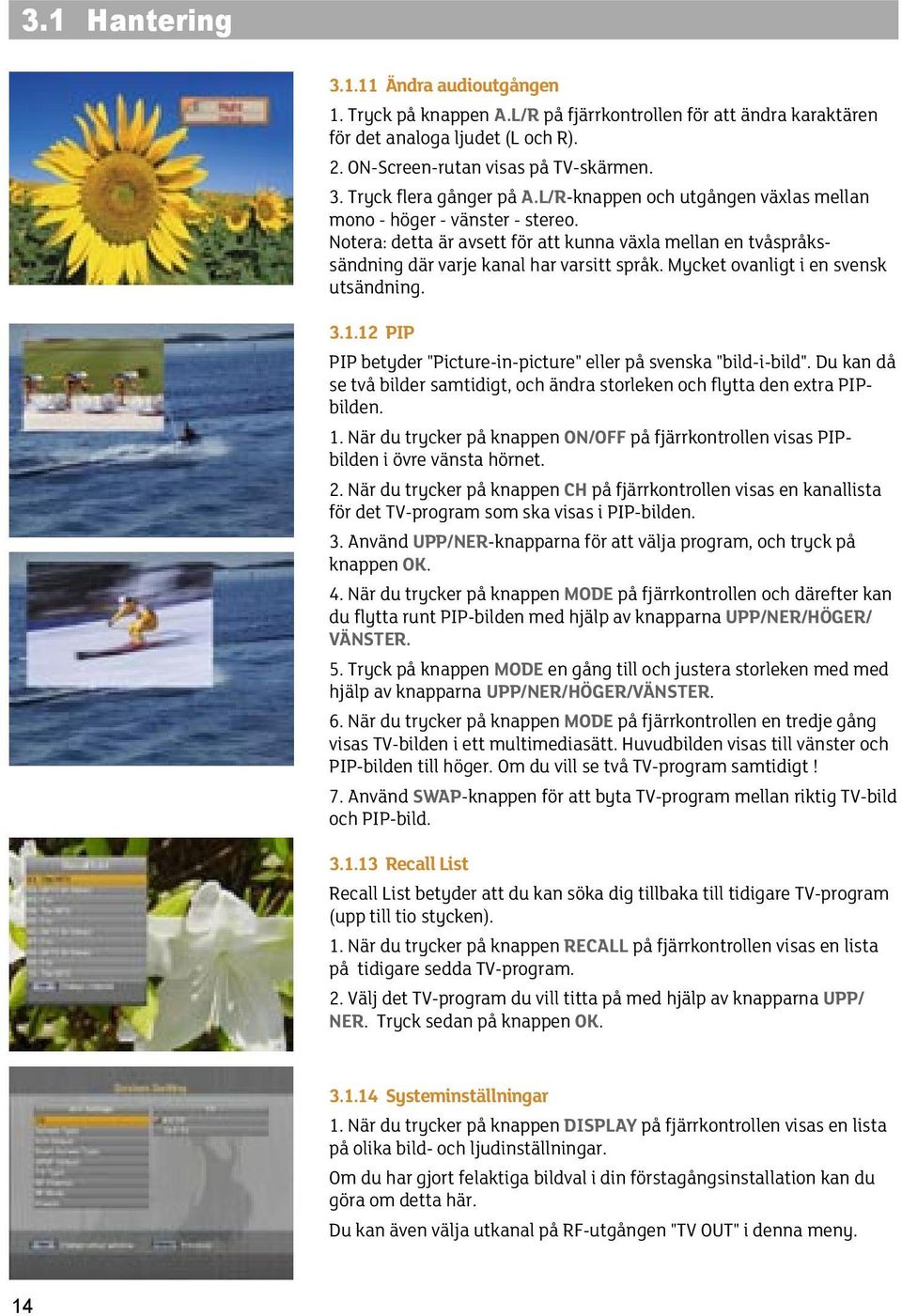

14 3.1 Hantering Ändra audioutgången 1. Tryck på knappen A.L/R på fjärrkontrollen för att ändra karaktären för det analoga ljudet (L och R). 2. ON-Screen-rutan visas på TV-skärmen. 3. Tryck flera gånger på A.L/R-knappen och utgången växlas mellan mono - höger - vänster - stereo. Notera: detta är avsett för att kunna växla mellan en tvåspråkssändning där varje kanal har varsitt språk. Mycket ovanligt i en svensk utsändning PIP PIP betyder "Picture-in-picture" eller på svenska "bild-i-bild". Du kan då se två bilder samtidigt, och ändra storleken och flytta den extra PIPbilden. 1. När du trycker på knappen ON/OFF på fjärrkontrollen visas PIPbilden i övre vänsta hörnet. 2. När du trycker på knappen CH på fjärrkontrollen visas en kanallista för det TV-program som ska visas i PIP-bilden. 3. Använd UPP/NER-knapparna för att välja program, och tryck på knappen OK. 4. När du trycker på knappen MODE på fjärrkontrollen och därefter kan du flytta runt PIP-bilden med hjälp av knapparna UPP/NER/HÖGER/ VÄNSTER. 5. Tryck på knappen MODE en gång till och justera storleken med med hjälp av knapparna UPP/NER/HÖGER/VÄNSTER. 6. När du trycker på knappen MODE på fjärrkontrollen en tredje gång visas TV-bilden i ett multimediasätt. Huvudbilden visas till vänster och PIP-bilden till höger. Om du vill se två TV-program samtidigt! 7. Använd SWAP-knappen för att byta TV-program mellan riktig TV-bild och PIP-bild Recall List Recall List betyder att du kan söka dig tillbaka till tidigare TV-program (upp till tio stycken). 1. När du trycker på knappen RECALL på fjärrkontrollen visas en lista på tidigare sedda TV-program. 2. Välj det TV-program du vill titta på med hjälp av knapparna UPP/ NER. Tryck sedan på knappen OK Systeminställningar 1. När du trycker på knappen DISPLAY på fjärrkontrollen visas en lista på olika bild- och ljudinställningar. Om du har gjort felaktiga bildval i din förstagångsinstallation kan du göra om detta här. Du kan även välja utkanal på RF-utgången "TV OUT" i denna meny. 14

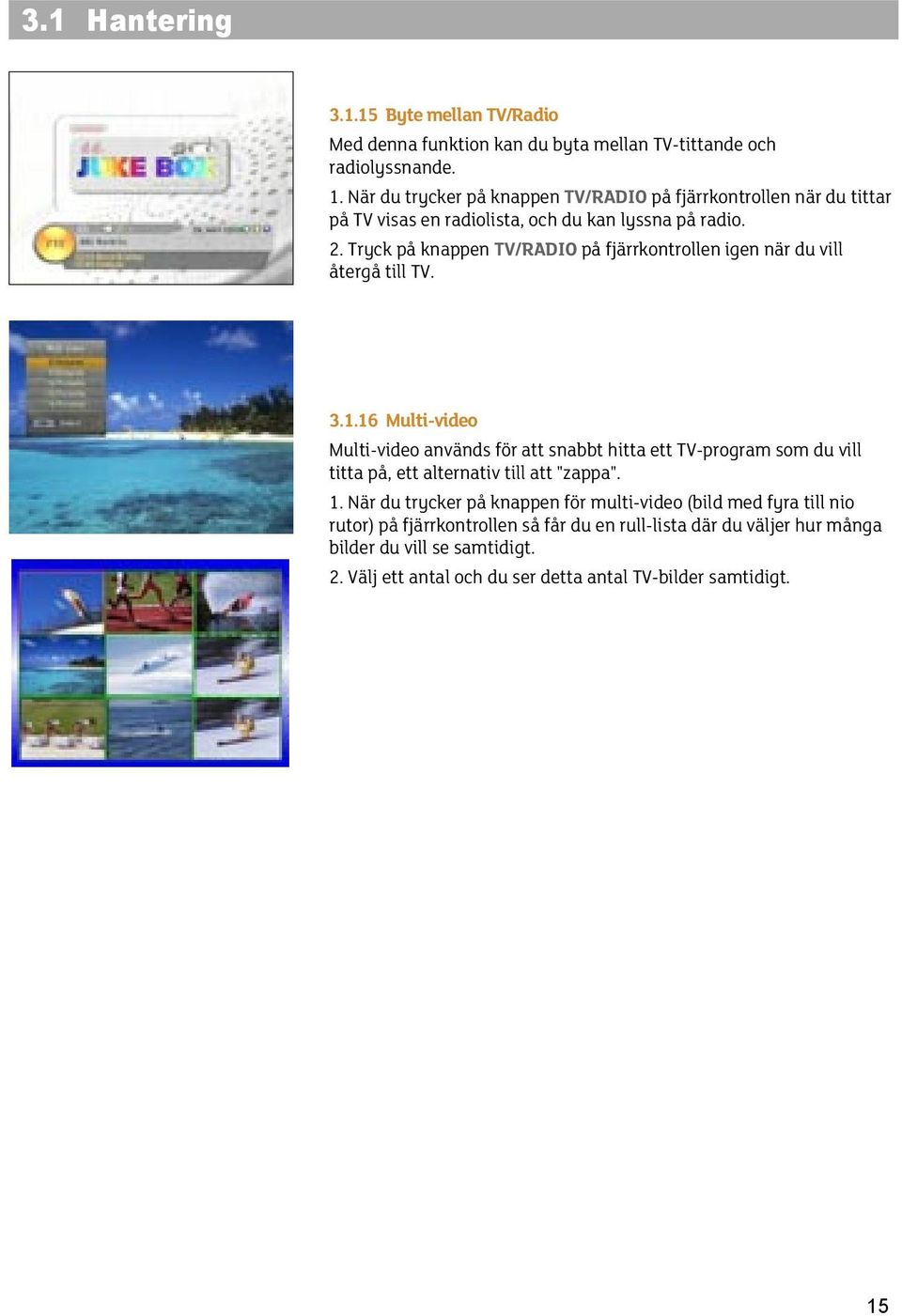

15 3.1 Hantering Byte mellan TV/Radio Med denna funktion kan du byta mellan TV-tittande och radiolyssnande. 1. När du trycker på knappen TV/RADIO på fjärrkontrollen när du tittar på TV visas en radiolista, och du kan lyssna på radio. 2. Tryck på knappen TV/RADIO på fjärrkontrollen igen när du vill återgå till TV Multi-video Multi-video används för att snabbt hitta ett TV-program som du vill titta på, ett alternativ till att "zappa". 1. När du trycker på knappen för multi-video (bild med fyra till nio rutor) på fjärrkontrollen så får du en rull-lista där du väljer hur många bilder du vill se samtidigt. 2. Välj ett antal och du ser detta antal TV-bilder samtidigt. 15

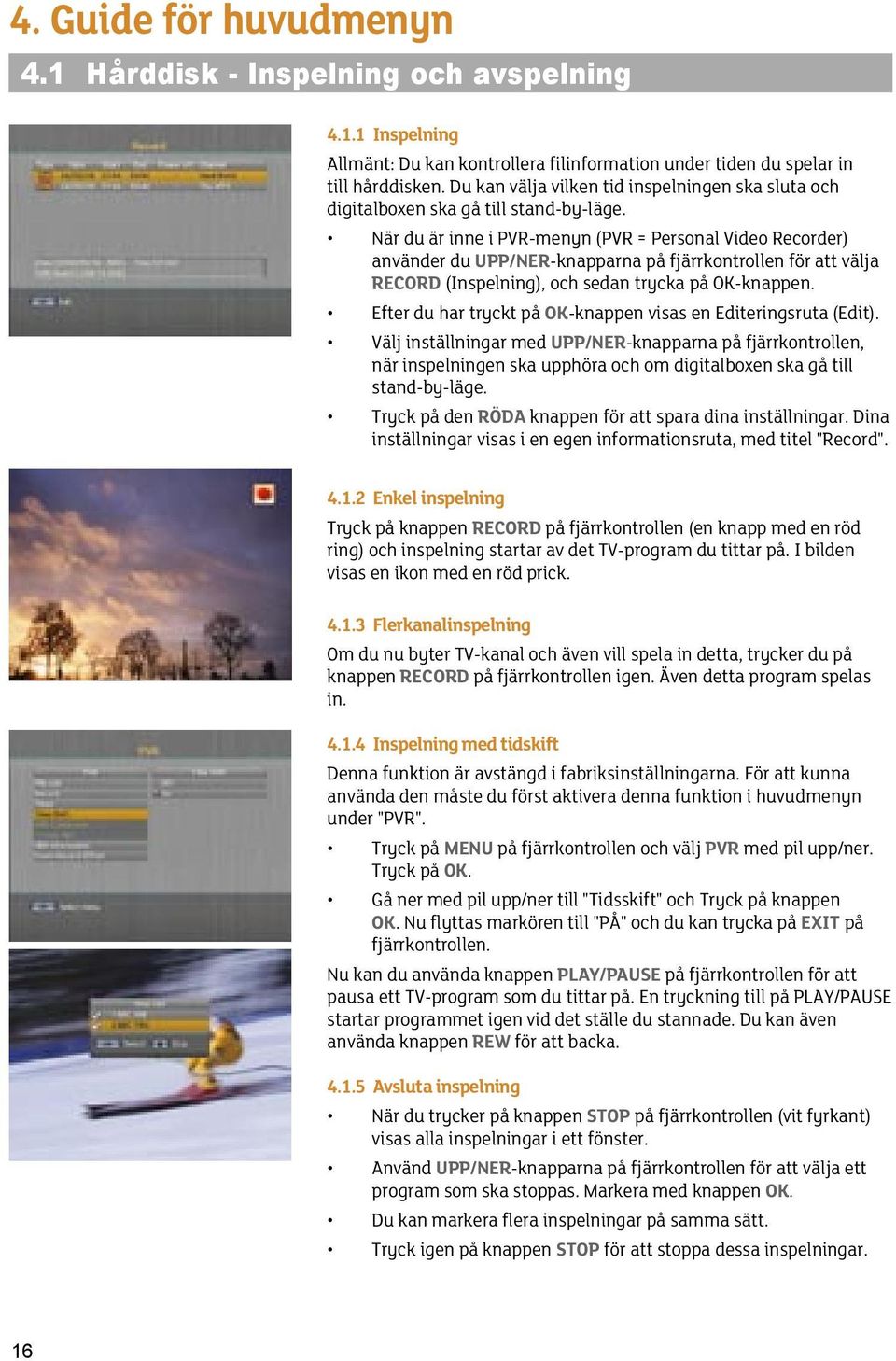

16 4. Guide för huvudmenyn 4.1 Hårddisk - Inspelning och avspelning Inspelning Allmänt: Du kan kontrollera filinformation under tiden du spelar in till hårddisken. Du kan välja vilken tid inspelningen ska sluta och digitalboxen ska gå till stand-by-läge. När du är inne i PVR-menyn (PVR = Personal Video Recorder) använder du UPP/NER-knapparna på fjärrkontrollen för att välja RECORD (Inspelning), och sedan trycka på OK-knappen. Efter du har tryckt på OK-knappen visas en Editeringsruta (Edit). Välj inställningar med UPP/NER-knapparna på fjärrkontrollen, när inspelningen ska upphöra och om digitalboxen ska gå till stand-by-läge. Tryck på den RÖDA knappen för att spara dina inställningar. Dina inställningar visas i en egen informationsruta, med titel "Record" Enkel inspelning Tryck på knappen RECORD på fjärrkontrollen (en knapp med en röd ring) och inspelning startar av det TV-program du tittar på. I bilden visas en ikon med en röd prick Flerkanalinspelning Om du nu byter TV-kanal och även vill spela in detta, trycker du på knappen RECORD på fjärrkontrollen igen. Även detta program spelas in Inspelning med tidskift Denna funktion är avstängd i fabriksinställningarna. För att kunna använda den måste du först aktivera denna funktion i huvudmenyn under "PVR". Tryck på MENU på fjärrkontrollen och välj PVR med pil upp/ner. Tryck på OK. Gå ner med pil upp/ner till "Tidsskift" och Tryck på knappen OK. Nu flyttas markören till "PÅ" och du kan trycka på EXIT på fjärrkontrollen. Nu kan du använda knappen PLAY/PAUSE på fjärrkontrollen för att pausa ett TV-program som du tittar på. En tryckning till på PLAY/PAUSE startar programmet igen vid det ställe du stannade. Du kan även använda knappen REW för att backa Avsluta inspelning När du trycker på knappen STOP på fjärrkontrollen (vit fyrkant) visas alla inspelningar i ett fönster. Använd UPP/NER-knapparna på fjärrkontrollen för att välja ett program som ska stoppas. Markera med knappen OK. Du kan markera flera inspelningar på samma sätt. Tryck igen på knappen STOP för att stoppa dessa inspelningar. 16

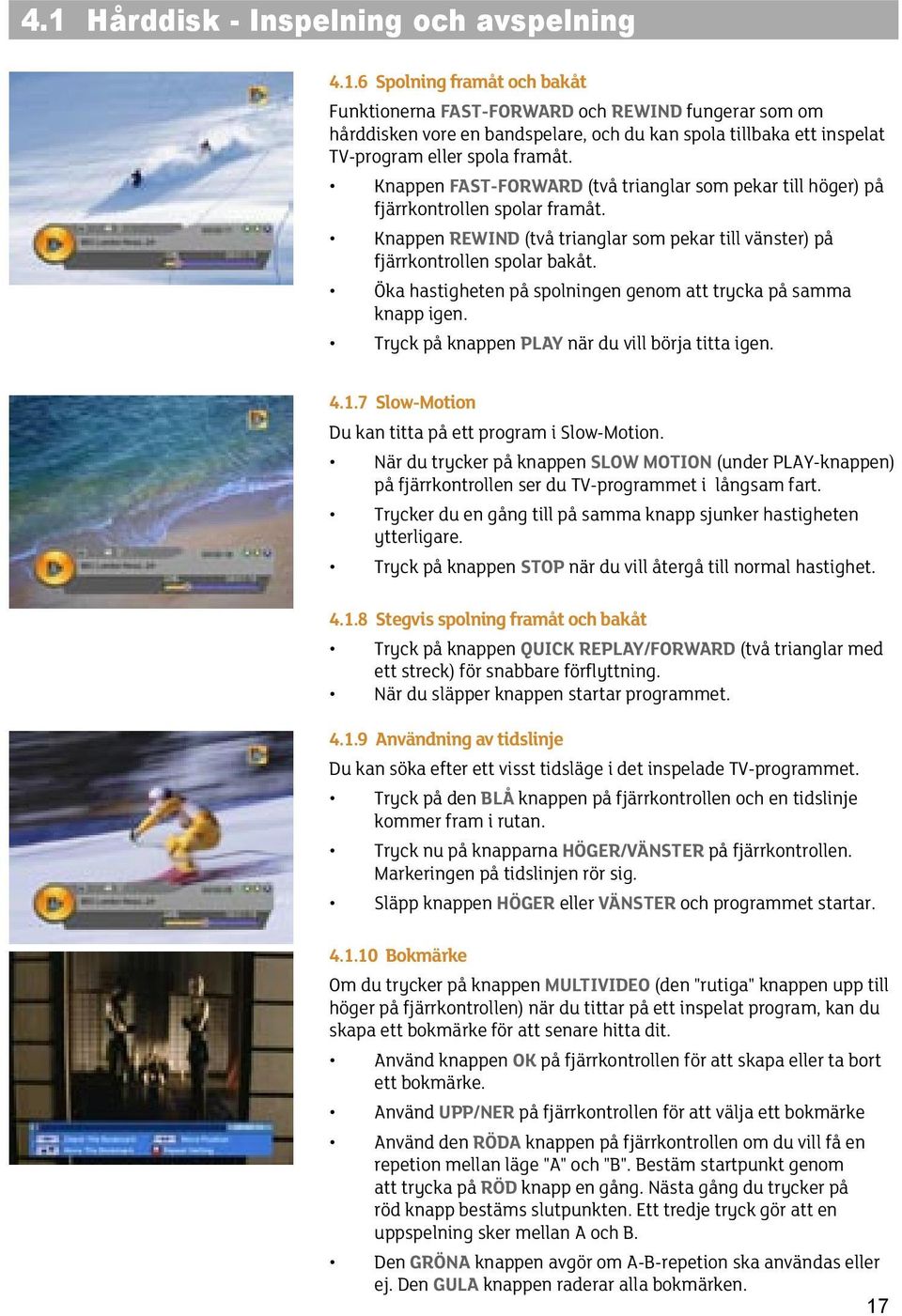

17 4.1 Hårddisk - Inspelning och avspelning Spolning framåt och bakåt Funktionerna FAST-FORWARD och REWIND fungerar som om hårddisken vore en bandspelare, och du kan spola tillbaka ett inspelat TV-program eller spola framåt. Knappen FAST-FORWARD (två trianglar som pekar till höger) på fjärrkontrollen spolar framåt. Knappen REWIND (två trianglar som pekar till vänster) på fjärrkontrollen spolar bakåt. Öka hastigheten på spolningen genom att trycka på samma knapp igen. Tryck på knappen PLAY när du vill börja titta igen Slow-Motion Du kan titta på ett program i Slow-Motion. När du trycker på knappen SLOW MOTION (under PLAY-knappen) på fjärrkontrollen ser du TV-programmet i långsam fart. Trycker du en gång till på samma knapp sjunker hastigheten ytterligare. Tryck på knappen STOP när du vill återgå till normal hastighet Stegvis spolning framåt och bakåt Tryck på knappen QUICK REPLAY/FORWARD (två trianglar med ett streck) för snabbare förflyttning. När du släpper knappen startar programmet Användning av tidslinje Du kan söka efter ett visst tidsläge i det inspelade TV-programmet. Tryck på den BLÅ knappen på fjärrkontrollen och en tidslinje kommer fram i rutan. Tryck nu på knapparna HÖGER/VÄNSTER på fjärrkontrollen. Markeringen på tidslinjen rör sig. Släpp knappen HÖGER eller VÄNSTER och programmet startar Bokmärke Om du trycker på knappen MULTIVIDEO (den "rutiga" knappen upp till höger på fjärrkontrollen) när du tittar på ett inspelat program, kan du skapa ett bokmärke för att senare hitta dit. Använd knappen OK på fjärrkontrollen för att skapa eller ta bort ett bokmärke. Använd UPP/NER på fjärrkontrollen för att välja ett bokmärke Använd den RÖDA knappen på fjärrkontrollen om du vill få en repetion mellan läge "A" och "B". Bestäm startpunkt genom att trycka på RÖD knapp en gång. Nästa gång du trycker på röd knapp bestäms slutpunkten. Ett tredje tryck gör att en uppspelning sker mellan A och B. Den GRÖNA knappen avgör om A-B-repetion ska användas eller ej. Den GULA knappen raderar alla bokmärken. 17

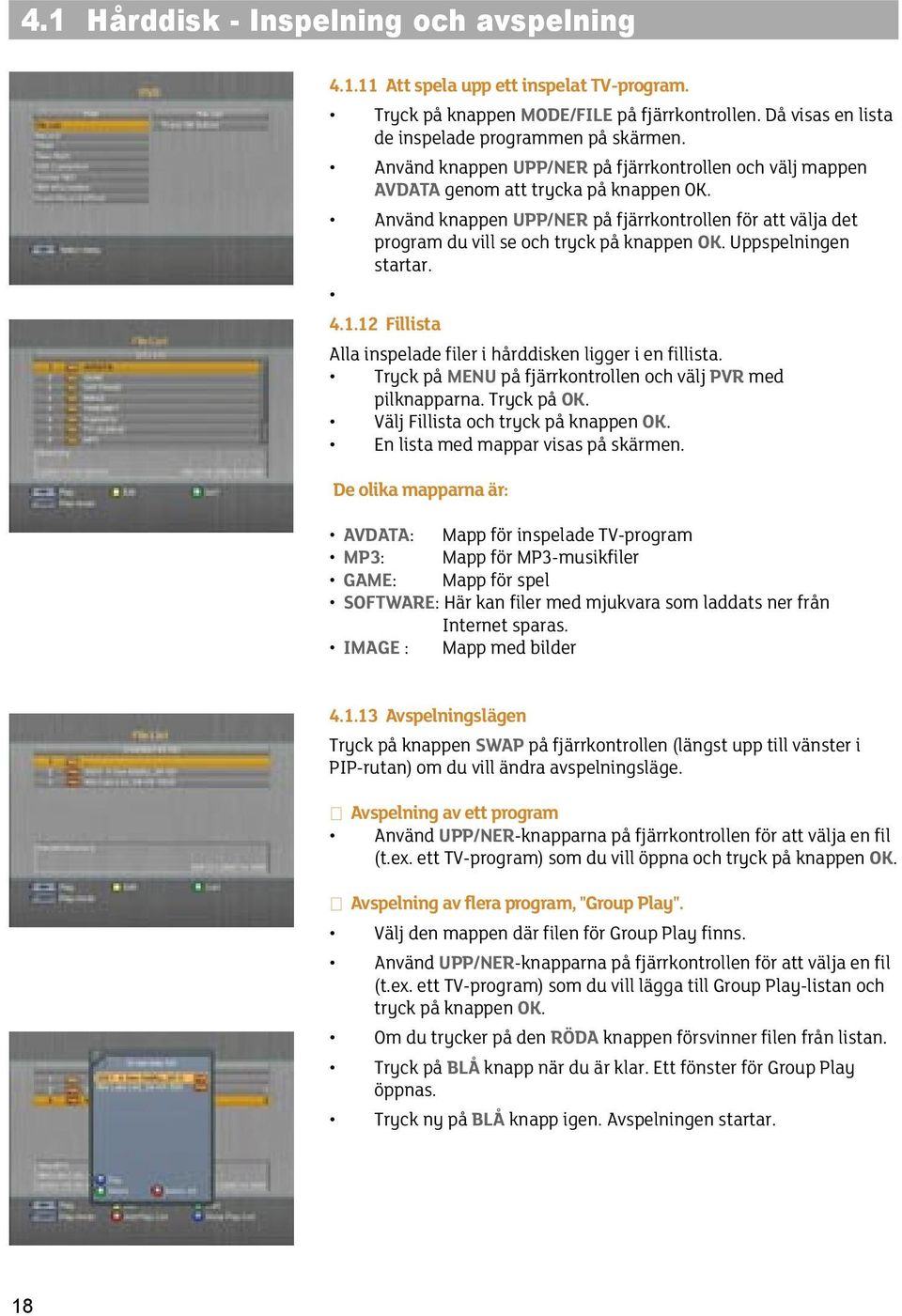

18 4.1 Hårddisk - Inspelning och avspelning Att spela upp ett inspelat TV-program. Tryck på knappen MODE/FILE på fjärrkontrollen. Då visas en lista de inspelade programmen på skärmen. Använd knappen UPP/NER på fjärrkontrollen och välj mappen AVDATA genom att trycka på knappen OK. Använd knappen UPP/NER på fjärrkontrollen för att välja det program du vill se och tryck på knappen OK. Uppspelningen startar Fillista Alla inspelade filer i hårddisken ligger i en fillista. Tryck på MENU på fjärrkontrollen och välj PVR med pilknapparna. Tryck på OK. Välj Fillista och tryck på knappen OK. En lista med mappar visas på skärmen. De olika mapparna är: AVDATA: Mapp för inspelade TV-program MP3: Mapp för MP3-musikfiler GAME: Mapp för spel SOFTWARE: Här kan filer med mjukvara som laddats ner från Internet sparas. IMAGE : Mapp med bilder Avspelningslägen Tryck på knappen SWAP på fjärrkontrollen (längst upp till vänster i PIP-rutan) om du vill ändra avspelningsläge. Avspelning av ett program Använd UPP/NER-knapparna på fjärrkontrollen för att välja en fil (t.ex. ett TV-program) som du vill öppna och tryck på knappen OK. Avspelning av flera program, "Group Play". Välj den mappen där filen för Group Play finns. Använd UPP/NER-knapparna på fjärrkontrollen för att välja en fil (t.ex. ett TV-program) som du vill lägga till Group Play-listan och tryck på knappen OK. Om du trycker på den RÖDA knappen försvinner filen från listan. Tryck på BLÅ knapp när du är klar. Ett fönster för Group Play öppnas. Tryck ny på BLÅ knapp igen. Avspelningen startar. 18

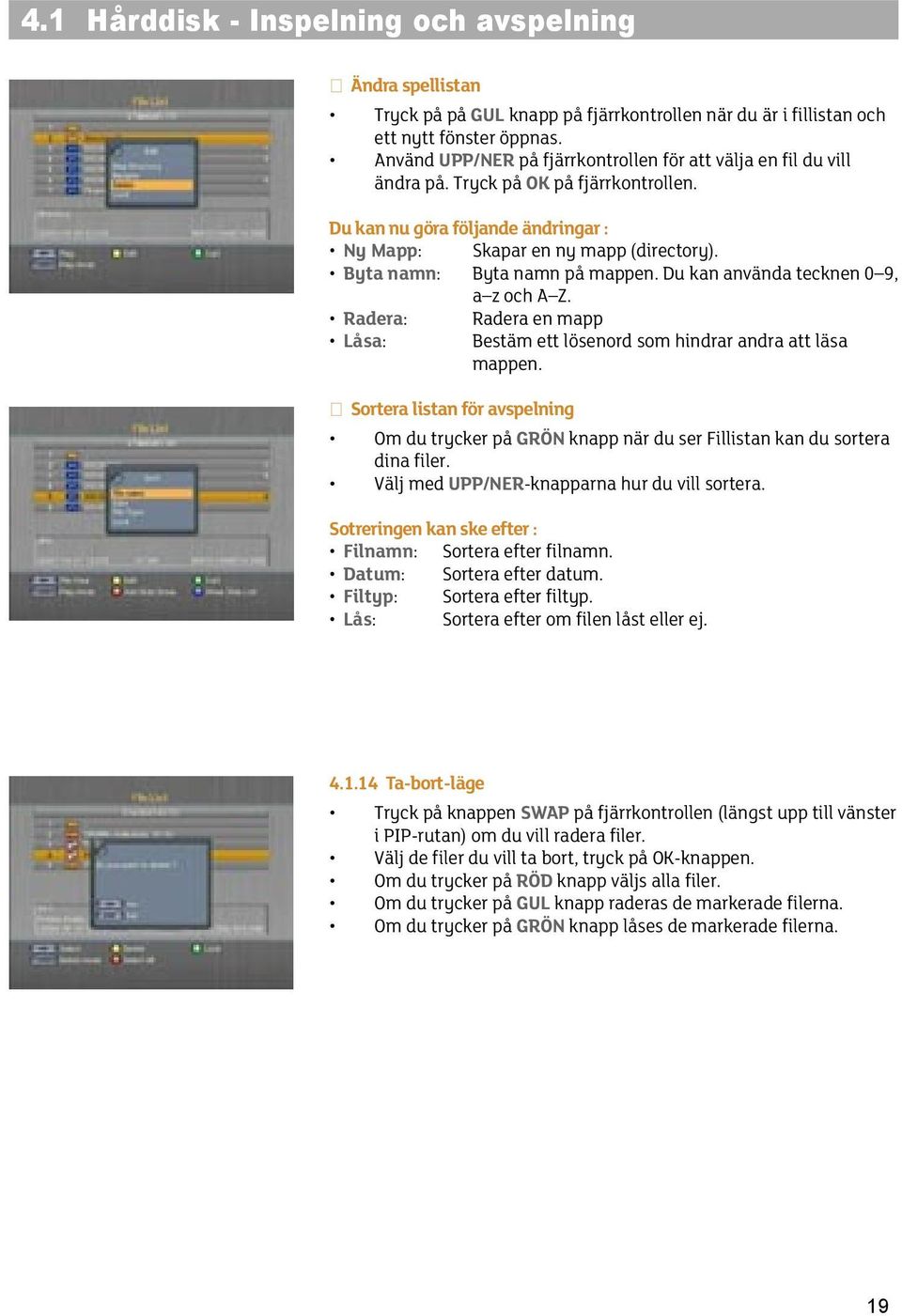

19 4.1 Hårddisk - Inspelning och avspelning Ändra spellistan Tryck på på GUL knapp på fjärrkontrollen när du är i fillistan och ett nytt fönster öppnas. Använd UPP/NER på fjärrkontrollen för att välja en fil du vill ändra på. Tryck på OK på fjärrkontrollen. Du kan nu göra följande ändringar : Ny Mapp: Skapar en ny mapp (directory). Byta namn: Byta namn på mappen. Du kan använda tecknen 0 9, a z och A Z. Radera: Radera en mapp Låsa: Bestäm ett lösenord som hindrar andra att läsa mappen. Sortera listan för avspelning Om du trycker på GRÖN knapp när du ser Fillistan kan du sortera dina filer. Välj med UPP/NER-knapparna hur du vill sortera. Sotreringen kan ske efter : Filnamn: Sortera efter filnamn. Datum: Sortera efter datum. Filtyp: Sortera efter filtyp. Lås: Sortera efter om filen låst eller ej Ta-bort-läge Tryck på knappen SWAP på fjärrkontrollen (längst upp till vänster i PIP-rutan) om du vill radera filer. Välj de filer du vill ta bort, tryck på OK-knappen. Om du trycker på RÖD knapp väljs alla filer. Om du trycker på GUL knapp raderas de markerade filerna. Om du trycker på GRÖN knapp låses de markerade filerna. 19

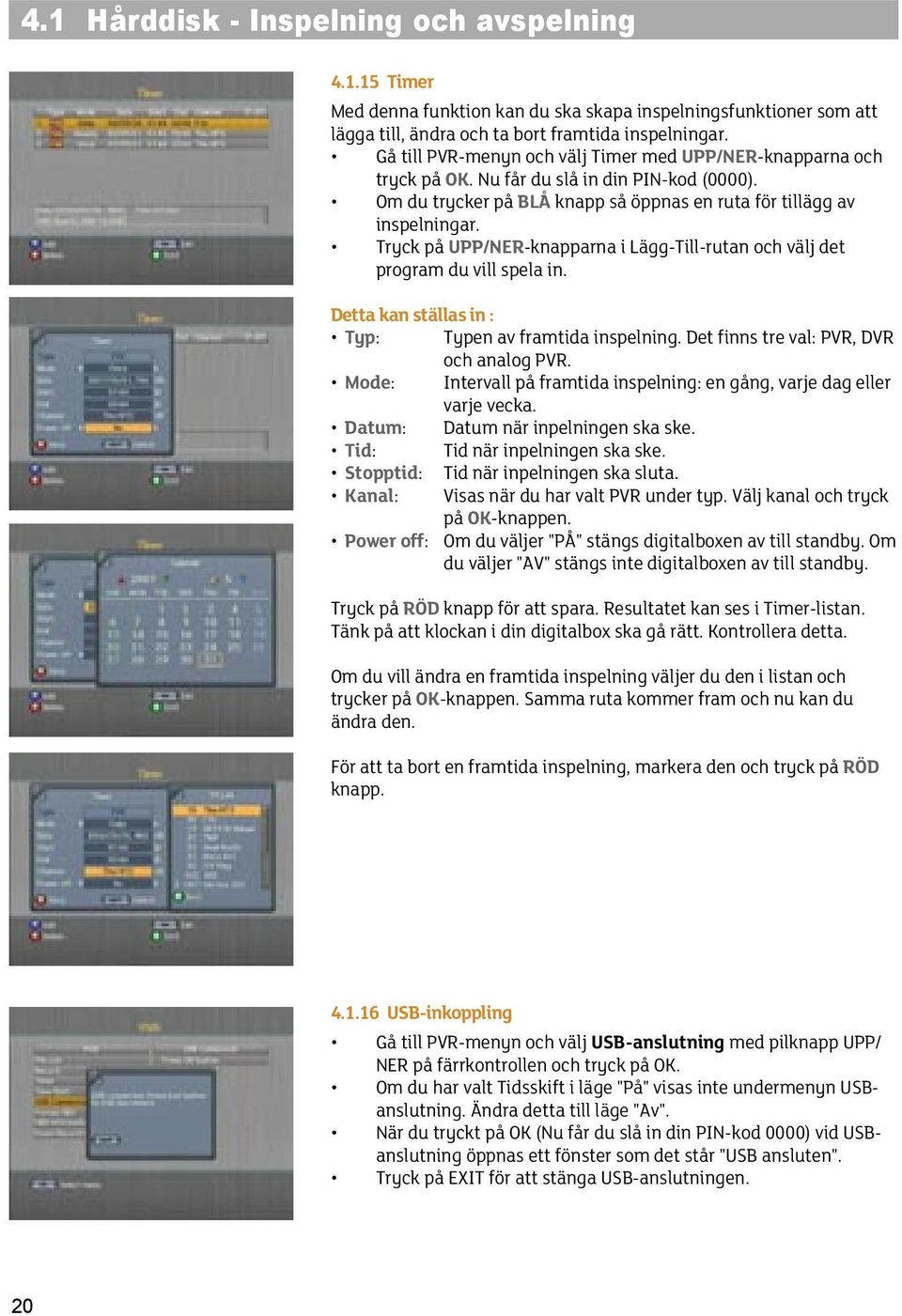

20 4.1 Hårddisk - Inspelning och avspelning Timer Med denna funktion kan du ska skapa inspelningsfunktioner som att lägga till, ändra och ta bort framtida inspelningar. Gå till PVR-menyn och välj Timer med UPP/NER-knapparna och tryck på OK. Nu får du slå in din PIN-kod (0000). Om du trycker på BLÅ knapp så öppnas en ruta för tillägg av inspelningar. Tryck på UPP/NER-knapparna i Lägg-Till-rutan och välj det program du vill spela in. Detta kan ställas in : Typ: Typen av framtida inspelning. Det finns tre val: PVR, DVR och analog PVR. Mode: Intervall på framtida inspelning: en gång, varje dag eller varje vecka. Datum: Datum när inpelningen ska ske. Tid: Tid när inpelningen ska ske. Stopptid: Tid när inpelningen ska sluta. Kanal: Visas när du har valt PVR under typ. Välj kanal och tryck på OK-knappen. Power off: Om du väljer "PÅ" stängs digitalboxen av till standby. Om du väljer "AV" stängs inte digitalboxen av till standby. Tryck på RÖD knapp för att spara. Resultatet kan ses i Timer-listan. Tänk på att klockan i din digitalbox ska gå rätt. Kontrollera detta. Om du vill ändra en framtida inspelning väljer du den i listan och trycker på OK-knappen. Samma ruta kommer fram och nu kan du ändra den. För att ta bort en framtida inspelning, markera den och tryck på RÖD knapp USB-inkoppling Gå till PVR-menyn och välj USB-anslutning med pilknapp UPP/ NER på färrkontrollen och tryck på OK. Om du har valt Tidsskift i läge "På" visas inte undermenyn USBanslutning. Ändra detta till läge "Av". När du tryckt på OK (Nu får du slå in din PIN-kod 0000) vid USBanslutning öppnas ett fönster som det står "USB ansluten". Tryck på EXIT för att stänga USB-anslutningen. 20

21 4.1 Hårddisk - Inspelning och avspelning Formatera hårdisk Gå till PVR-menyn och välj Formatera Hårddisk med pilknapp UPP/NER på färrkontrollen och tryck på OK. Tryck på OK-knappen om du vill gå vidare HDD Information Gå till PVR-menyn och välj HDD Information med pilknapp UPP/ NER på färrkontrollen och tryck på OK. Nu kan du se information om hårdisken Bandningsförskjutning (dvs inspelningsförskjutning) Gå till PVR-menyn och välj Formatera Hårddisk med pilknapp UPP/NER på färrkontrollen och tryck på OK. Här kan du lägga in ett säkerhetsintervall före och efter den tid har valt för framtida inspelning. "Inspelnings ante" ska tolkas som en extra tid innan den programmerade tidpunkten där inspelningen ska starta. Välj mellan 0 10 minuter med pilknapparna UPP/NER. "Slutandets anst" ska tolkas som en extra tid efter den programmerade tidpunkten där inspelningen ska stoppa. Välj mellan 0 20 minuter med pilknapparna UPP/NER. Avsluta med EXIT. 21
