1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för HITACHI CP-X8160GF. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

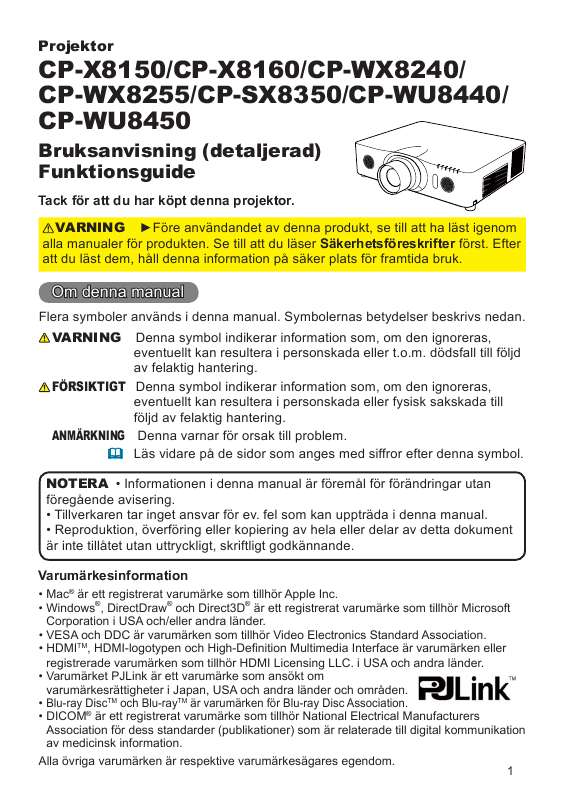

2 Utdrag ur manual: betydelser beskrivs nedan. till följd av felaktig hantering. FÖRSIKTIGT Denna symbol indikerar information som, om den ignoreras, eventuellt kan resultera i personskada eller fysisk sakskada till följd av felaktig hantering. ANMÄRKNING Denna varnar för orsak till problem. Läs vidare på de sidor som anges med siffror efter denna symbol. VARNING NOTERA Informationen i denna manual är föremål för förändringar utan föregående avisering. Tillverkaren tar inget ansvar för ev. fel som kan uppträda i denna manual. Reproduktion, överföring eller kopiering av hela eller delar av detta dokument är inte tillåtet utan uttryckligt, skriftligt USA och andra länder. Varumärket PJLink är ett varumärke som ansökt om varumärkesrättigheter i Japan, USA och andra länder och områden. Blu-ray DiscTM och Blu-rayTM är varumärken för Blu-ray Disc Association. DICOM är ett registrerat varumärke som tillhör National Electrical Manufacturers Association för dess standarder (publikationer) som är relaterade till digital kommunikation av medicinsk information. Alla övriga varumärken är respektive varumärkesägares egendom. 1 Läs dessa Säkerhetsföreskrifter först. Projektor Bruksanvisning - Säkerhetsföreskrifter Tack för att du köpt denna projektor. VARNING Före användning, ska du läsa projektorns bruksanvisning för att kunna använda den korrekt. Efter att ha läst bruksanvisningen, ska du förvara den på säker plats för framtida konsultation. Felaktig hantering av denna produkt kan leda till personskador eller materiella skador. Tillverkaren påtar sig inget ansvar för några som helst skador som uppkommit till följd av felaktig hantering, som inte faller under normal användning enligt vad som fastställs i bruksanvisningarna till denna projektor. NOTE Informationen i denna bruksanvisning kan ändras utan förvarning. Tillverkaren påtar sig inget ansvar för eventuella fel som kan finnas i denna bruksanvisning. Kopiering, överföring eller användningen av detta document eller dess innehåll är inte tillåten utan skriftlig tillåter. Om symbolerna Olika symboler används i denna bruksanvisning för att garantera korrekt bruk, för att förebygga farosituationer för användaren och andra och för att förebygga materiella skador. Betydelsen av dessa symboler beskrivs nedan. Det är mycket vikigt att läsa dessa beskrivningar noga för att helt förstå innehållet. Denna symbol indikerar information som, om den inte följs, kan leda till personskador och till och med dödliga skador pågrund av felhantering. Denna symbol indikerar information som, om den inte följs, kan leda till personskador eller fysiska skador på grund av felhantering. VARNING OBS Typiska symboler Denna symbol indikerar en extra varning (inklusive försiktighetsåtgärder). En illustration har använts för att förklara innehållet. Denna symbol indikerar en förbjuden handling. Innehållet indikeras klart på en illustration eller en skylt i närheten (symbolen till vänster betyder att demontering är förbjuden). Denna symbol indikerar en handling som är obligatorisk. Innehållet indikeras klart på en illustration eller en skylt i närheten (symbolen till vänster indikerar att strömkabelns kontakt ska dras ut ur strömuttaget). 1 Säkerhetsföreskrifter VARNING Använd aldrig projektorn om problem uppstår. Onormala situationer som rök, underliga lukter, ingen bild, inget ljud, alltför högt ljud, skadat hölje, beståndsdelar eller kablar, inträngande av vätskor eller främmande föremål, etc., kan leda till brand eller elektrisk stöt. I så fall, stäng omedelbart strömbrytaren och koppla sedan bort strömkabelns kontakt från strömuttaget. Efter att ha kontrollerat att röken eller lukten inte längre kommer ut, ska du vända dig till din återförsäljare. Försök aldrig utföra reparationer själv, eftersom det kan vara farligt. Strömuttaget ska vara nära projektorn och lätt åtkomligt. Koppla bort kontakten från strömuttaget. Var speciellt försiktig med tanke på barn och husdjur. Felhantering kan leda till brand, elektrisk stöt, skador, brännskador eller synproblem. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Låt aldrig vätskor eller främmande föremål tränga in i projektorn. Vätskor eller främmande föremål som tränger in, kan leda till brand eller elektrisk stöt. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Om vätskor eller främmande föremål skulle tränga in i projektorn, ska du omedelbart stänga av strömbrytaren, koppla bort strömkontakten från strömuttaget och vända dig till din återförsäljare. Placera inte projektorn nära vatten (t. ex. ett badrum, en strand, etc.). Utsätt inte projektorn för regn eler fukt. Placera inte projektorn utomhus. lacera inte blomvaser, blomkrukor, glas, kosmetika, vätskor som vatten etc., på eller i närheten av projektorn. Placera inte metaller, bränsle etc. på eller i närheten av projektorn. För att undvika att främmande föremål tränger in i projektorn, ska du inte sätta in den i fodralet eller väskan tillsammans med andra föremål, som inte är tillbehör till projektorn, signalkablarna och kontakterna. Demontera eller ändra aldrig projektorn. Denna projektor innehåller beståndsdelar under högspänning. Ändringar och/eller demontering av projektorn eller dess tillbehör kan leda till brand eller elektrisk stöt. Öppna aldrig höljet. Demontera inte Vänd dig till din återförsäljare för reparationer och rengöring av insidan. apparaten. Utsätt inte projektorn för stötar eller slag. Om projektorn skulle falla och/eller gå sönder, kan detta leda till personskador och ett fortsatt bruk av den kan leda till brand eller elektrisk stöt. Om projektorn blir utsatt för stötar, ska du omedelbart stänga av strömbrytaren, koppla bort strömkontakten från strömuttaget och vända dig till din återförsäljare.

3 Placera inte projektorn på en ostabil yta. Om projektorn skulle falla och/eller gå sönder, kan detta leda till personskador och ett fortsatt bruk av den kan leda till brand eller elektrisk stöt. Placera inte projektorn på en ostabil, lutande eller vibrerande yta, som till exempel en vinglig eller sned hylla. Blockera snurrhjulen om du placerar projektorn i en möbel med snurrhjul. Placera inte projektorn med sidan uppåt, med objektivet uppåt- eller nedåtvänt. Vid takinstallation, ska du vända dig till din återförsäljare före installation. 2 Säkerhetsföreskrifter (fortsätter) VARNING Var försiktig med höga temperaturer i projektorn. Höga temperaturer uppstår då lampan lyser. Detta kan leda till brand eller brännskador. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Rör inte objektivet, luftventilatorerna och ventilationsöppningarna under användning eller omedelbart efter användning, för att undvika brännskador. Var noga med ventilationen. Lämna ett utrymme på minst 30 cm mellan sidorna och andra föremål, som till exempel väggarna. Placera inte projektorn på ett metallbord eller ett svagt underlag när det är varmt. P l a c e r a i n g e n t i n g v i d p r o j e k t o r n s o b j e k t i v, l u f t f l ä k t a r o c h ventilationsöppningar. Blockera aldrig luftfläkten och ventilationsöppningarna. Täck inte över projektorn med en duk, etc. Placera inte projektorn på en matta eller en säng. Titta aldrig genom objektivet eller öppningarna då lampan lyser. Det starka ljuset kan påverka din syn negativt. Var speciellt försiktigt i hushåll där barn och husdjur vistas. Använd bara korrekt nätkabel och korrekt strömuttag. Fel strömtillförsel kan leda till brand eller elektrisk stöt. Använd bara korrekt strömuttag, enligt indikationen på projektorn och säkerhetsstandarden. Den medföljande strömsladden ska användas enligt strömuttaget som ska användas. Var försiktig med strömkabelns anslutning. Fel anslutning av strömkabeln kan leda till brand eller elektrisk stöt. Rör inte strömkabeln med våta händer. Kontrollera att anslutningsdelen av strömkabeln är ren (utan damm), före användning. Använd en torr och ren trasa för att göra rent strömkabelns kontakt. Anslut strömkabelns kontakt ordentligt till ett strömuttag. Undvik att använda lösa, trasiga uttag eller defekta kontakter. Försäkra dig om at utföra anslutningen med en jordkabel. Koppla jordkontakten i ACterminalen på projektorn till den jordterminal som finns i byggnaden genom att använda korrekt nätkabel; annars kan brand eller elektrisk stöt uppstå. Ta aldrig bort nätkabelns kärna. Koppla jordledningen på säkert sätt. 3 Säkerhetsföreskrifter (fortsätter) VARNING Var försiktig då du hanterar ljuskällans lampa. Projektorn använder en högtryckslampa av kvicksilverglas. Lampan kan gå sönder med ett högt ljud eller brinna ut. Om glödlampan går sönder, kan glasskärvor flyga in i lamphuset och kvicksilvergas kan komma ut genom projektorns ventilationshål. Läs noga avsnittet "Lampan". Var försiktig under hanteringen av strömkabeln och de yttre anslutningskablarna. Om du fortsätter att använda en skadad strömkablar eller skadade elkablar, kan brand eller elektrisk stöt uppstå. Utsätt inte strömkablarna och elkablarna för alltför mycket värme, tryck eller spänning. Om strömkabeln eller elkablarna är skadade (utsatta eller trasiga ledningar, etc.), ska du vända dig till din återförsäljare. Placera inte projektorn eller tunga föremål på strömkabeln eller elkablarna. Dessutom ska du inte täcka dem med en filt, ett täcket, etc., eftersom det kan leda till att man ovetande placerar tunga föremål på den dolda strömkabeln skadas, ska du byta ut luftfiltret. Använd bara luftfilter av den specificerade typen. Beställ luftfiltret som specificeras i projektorns andra bruksanvisning av din återförsäljare. Om du byter ut lampan, ska du även byta ut luftfiltret. Luftfiltret kan sitta på då du köper en ny lampa till projektorn. Sätt aldrig på projektorn utan luftfilter. Undvik miljöer med höga temperaturer. Värmen kan ha en negativ effekt på projektorns hölje och på l;tter) NOTE Angående förbrukningsdelar. Lampa, LCD-panel, polarisatorer och annan optisk utrustning, och luftfilter och kylfläktar har alla olika livslängd. Dessa delar kan komma att behöva bytas efter längre tids användning. Denna produkt är inte designad för långvarigt kontinuerligt användande. Vid kontinuerligt användande i mer än 6 timmar eller vid användande mer än 6 timmar per dag (även om det inte är kontinuerligt), eller upprepat användande kan det hända att livstiden minskar och dessa delar måste bytas även om ett år inte passerat sedan dessa togs i bruk. Lutning utöver den justerbara vinkel som förklaras i dessa bruksanvisningar kan förkorta livstiden på förbrukningsdelarna. Innan du slår på strömmen, se till att låta projektorn svalna ordentligt. Efter att ha stängt av projektorn, tryckt på omstartknappen eller efter strömavbrott, se till att projektorn får svalna ordentligt. Användning när projektorn är väldigt varm orsakar skador på elektroder och att lampan inte tänds. Undvik stark strålning. Alla starka strålar (som till exempel direkt solstrålning eller rumsbelysning) på fjärrkontrollens sensorer kan sätta fjärrkontrollens sändare ur spel. Undvik radiostörningar. Alla typer av strålning kan ge upphov till bildfel eller buller. Undvik apparater som skapar radiovågor, som t.ex. mobiltelefoner, mottagarsändare, etc. runt projektorn. Om visning av karakäristiska drag. Displaytillståndet för projektorn (som färg, kontrast, etc.) beror på skärmens karaktäristiska drag, eftersom projektorn använder en displaypanel med flytande kristaller. Displaytillståndet beror på CRT-displayen.

4 Använd inte en polariserad skärm. Den kan ge upphov till röda bilder. Sätt på/stäng av strömmen i rätt ordning. För att förhindra problem, sätt på/stäng av projektorn i rätt ordning som beskrivs nedan, om inte annat specificeras. Sätt på projektorn innan datorn eller videobandspelaren. Sätt på projektorn efter datorn eller videobandspelaren. Var försiktig att inte trötta ut dina ögon. Vila ögonen regelbundet. Ställ in ljudvolymen på lämplig nivå för att undvika att störa andra personer. Det är bättre att ha en låg volymnivå och stänga fönstren under natten för att skydda grannmiljön. Anslutning av en notebook-dator. Då du ansluter en notebook-dator, ska du ställa in en gällande extern RGB-bildutgång (inställningen av CRT-displayen eller en samtidig inställning av LCD och CRT). Läs notebookens bruksanvisning för mer information. 7 Lampan VARNING HÖGSPÄNNING HÖG TEMPERATUR HÖGT TRYCK I Projektorn används en högtrycks kvicksilverlampa. Lampan kan gå sönder med en ljudlig smäll eller brinna ut, om den skakas, repas, handhas när den är varm, eller av naturligt slitage. Observera att varje lampa har olika livslängd och en del kan gå sönder eller brinna ut efter en kort tids användande. Vidare när lampan brister finns risk för att glasskärvor flyger in i lamphuset, och risk för att gas innehållande kvicksilver sipprar ut genom projektorns ventilationshål. Angående kassering av lampor Denna produkt innehåller en kvicksilverlampa; släng den ej i skräppåsen. Kassera lampan enligt gällande miljölagar.för lampåtervinning, gå till www. lamprecycle.org. (i USA) För kassering, kontakta ditt lokala miljökontor eller (i USA) eller www. epsc.ca (i Kanada). För ytterligare information kontakta din återförsäljare. Om lampan skulle gå sönder (vilket den gör med en ljudlig smäll), drag ur kontakten från väggen och beställ en ny lampa hos din återförsäljare. Observera att glasskärvor kan skada projektorns innanmäte eller orsaka skador vid handhavande så undvik därför att utföra rengöring eller lampbyte själv. Om lampan skulle gå sönder (vilket den gör med en ljudlig smäll), ventilera rummet ordentligt och se till att inte andas in någon gas som kommer från projektorns ventilationshål eller att denna når dina ögon eller mun. Innan byte av lampa sker, se till att strömbrytaren är avslagen och att el-sladden ej är ansluten till något vägguttag. Vänta minst 45 minuter så att lampan får svalna ordentligt. Handhavande av en varm lampa kan orsaka såväl brännskador som skador på lampan. Öppna inte luckan om projektor är fasthängd upp och ner. Detta är farligt då glassplitter från en trasig lampa kan komma att falla ut vid öppnande av lamphusluckan. Vidare kan det medföra vissa risker att arbeta på höga platser så be din återförsäljare att utföra lampbytet även om lampglaset inte är trasigt. Använd inte projektorn med lampluckan bortmonterad. Se till att alla skruvar skruvas fast ordentligt vid lampbytet. Lösa skruvar kan leda till skada på person eller materiel. Använd bara lampor av specificerad typ. Om lampan går sönder vid första användandet finns det risk att det finns elektriska problem förutom lampan. Om detta händer kontakta din återförsäljare eller service verkstad. Handhas försiktigt: stötar och repor kan orsaka att lampan exploderar vid användning. Användandet av lampan under långa perioder kan medföra att den släcks, inte tänder eller att den exploderar. När bilden blir mörk eller när färgtonerna svara byt lampan så snart som möjligt. Använd inte gamla (använda) glödlampor; detta kan leda till att de går sönder. Drag ur kontakten från väggen 8 Information om föreskrifter FCC-varning Den här enheten uppfyller kraven i del 15 av FCC-reglerna. Driften lyder under följande två villkor: (1) Enheten får inte orsaka skadliga störningar och (2) enheten måste acceptera alla störningar som tas emot, inklusive störningar som kan orsaka oönskade effekter på driften. VARNING : Denna apparat genererar, använder och kan utsända radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna, kan den ge upphov till skadliga störningar av radiosändningar. I alla fall, finns det ingen garanti för att interferenser inte uppstår i speciella installationer. Om denna apparat ger upphov till skadliga interferenser i radioeller TV-utsändningar, vilket avgörs genom att stänga av och sätta på apapraten, uppmanas användaren att försöka rätta till interferenserna genom en eller flera av följande åtgärder: - Rikta om eller omplacera mottagsantennen. - Öka separationen mellan apparaten och mottagaren. - Koppla apparaten till ett uttag på en krets som skiljer sig från den som mottagaren är kopplad till. - Vänd dig till din återförsäljare eller en erfaren radio/tv-tekniker för hjälp. INSTRUKTIONER FÖR ANVÄNDARNA: Vissa kablar måste användas med kärnan intakt. Använd en extra kabel eller en speciell kabel för anslutningen. Vad gäller kablar som har kärna bara vid en ände, ska du koppla kärnan till projektorn. Garanti och efterservice Om inga anormala situationer inträffar (som nämns i första stycket under VARNING i denna bruksanvisning) då ett problem uppstår i apparaten, ska du först se avsnittet " Felsökning" i "Funktionsguide" och gå igenom de föreslagna kontrollerna. Om problemet inte kan lösas, ska du vända dig till din återförsäljare eller försäljningsföretag. Där kan du få information om vilka garantivillkor som gäller. 9 Innehåll Inledning ENKEL MENY Funktioner BILD-meny Kontrollera förpackningens innehåll.. 3 VISA-meny Artikelnamn.

5 ... 4 INSIGNAL-meny Projektor, Kontrollpanel och indikatorer, Portar, Fjärrkontroll INSTÄLL.-meny.. 52 Ställa in LJUD-meny Uppställning Ansluta dina enheter SKÄRMBILD-meny OPTION-meny Fästa kablarna Fästa adapterskydd NÄTVERK-meny Använda säkerhetsbygeln och urtaget.. 15 SÄKERHET-meny 85 Ansluta strömförsörjningen. 16 Fjärrkontroll Presentationsverktyg. 92 Sätta i batterier Presentation UTAN PC Miniatyrläge, Helskärmsläge, Bildspelsläge, Spellista Anslutning av enheterna, Användning av ritfunktionen Använda funktionen FJÄRR-ID. 17 Ändra fjärrkontrollens signalfrekvens.. 18 Om fjärrkontrollens signal.. 18 Använda som enkel mus & tangentbord till PC.. 19 Statusmonitor <Endast för CP-X8160, CP-WX8255 och CP-WU8450> Ritningsfunktion USB-visning Starta USB-visning, Meny vid högerklick, Flytande meny, Alternativfönster Visar tillståndet på projektorn 20 Underhåll Visar loggen Byta ut lampan 111 Ström på/av Rengöring och byte av luftltret Sätta på strömmen Övrig skötsel. 115 Avstängning av strömmen.. 24 Felsökning...

6 . 116 Använda Varningar som visas på Statusmonitorn Justera volymen 25 Relaterade meddelanden Tillfällig avstängning av skärm och ljud. 25 Angående indikatorlamporna Välja en ingångssignal Återställning av alla inställningar. 119 Välja ett bildförhållande Fenomen som lätt kan misstas Justera projektorn i höjdled för att vara maskindefekter Justera linsen Specifikationer Justera zoom och fokus, Använda den automatiska justeringsfunktionen.. Justera positionen Korrigera störning... Använda förstoringsfunktionen... Frysa skärmen tillfälligt.... Dölj bilden tillfälligt... Använda meny-funktionen Indikationer i skärmmenyerna, Innehåller postern på varje meny Justera objektivet, Linsminne Inledning Inledning Funktioner Projektorn erbjuder dig ett brett användande av följande funktioner. Enhetens HDMI-portar har stöd för olika typer av bildutrustning med digitala gränssnitt som ger en tydligare bild på skärmen. Den superstarka lampan och det högkvalitativa optiksystemet uppfyller kraven hos professionella användare. Extra linsenheter och det breda intervallet för funktionen linsväxling ger stora möjligheter att installera produkten var man vill. Linsjalusin kan dölja dina privata förehavanden och assistera dig vid presentationer. Den stora mängden I/O-portar anses ha stöd för alla olika affärssammanhang. Kontrollera förpackningens innehåll Se avsnittet Innehållet i Kartongen i Bruksanvisning (koncis) vilket är en handbok. Artiklarna som visas där bör medfölja din projektor. Vänd dig omedelbart till din återförsäljare om något skulle fattas. NOTERA Behåll originalemballaget för framtida föryttning. Se till att du använder originalemballaget när du yttar projektorn. Var särskilt försiktig med linsen. Projektorn kan orsaka ett skramlande ljud om den lutas, yttas eller skakas. Det skramlande ljudet orsakas av att ett spjäll som reglerar luftödet inuti projektorn har yttats. Observera att det inte beror på något fel på projektorn. VARNING Håll små delar utom räckhåll för barn och husdjur. Stoppa inte några delar i munnen. Om du svalt det, uppsök läkare omedelbart för akutbehandling. 3 Inledning Artikelnamn Projektor (1) Lamplucka ( 111) Lampan sitter innanför. (2) (2) Högtalare (x2) ( 25, 55) (10) (4) (3) Filterlucka ( 113) (3) Luftlter och luftintag sitter innanför. (7) (5) (6) (2) (8) (4) Höjdjusterfötter (x2) ( 28) (4) (9) (5) Höjdjusterknappar (x2) ( 28) (15) (6) Fjärrsensorer (x2) ( 18, 69) (12) (7) Lins (8) Linslock (9) Indikatorer ( 5) (10) (11) (10) Luftintag (5) (11) Kontrollpanel ( 5) (6) (1) (12) Statusmonitor ( 20) (13) <Endast för CP-X8160, CP-WX8255 och CP-WU8450> (17) (16) (18) (14) (10) (13) AC IN (AC-ingång) ( 16) (14) Utblåsöppningar (15) Portar ( 5) (16) Säkerhetsbygel ( 15) (17) Säkerhetsurtag ( 15) (18) Handtag ( nedan) (19) Säkerhetsspärr ( 15) (19) VARNING Öppna inte produkten och avlägsna inga delar på produkten om detta inte anvisas i bruksanvisningen. Handtag Använd inte projektorn under instabila förhållanden. Utsätt inte produkten för stötar eller slag. Placera dina händer på handtaget på undersidan av projektorn när du bär den. Ta bort alla anslutningar, inklusive kablar, från projektorn när den bärs eller yttas. Titta inte in i objektivet och projektorns öppningar när lampan är på. FÖRSIKTIGT Berör inte området kring lampluckan och luftutblåset under användning eller precis efter användning, eftersom det är mycket varmt. Fäst inte någonting på linsen förutom projektorns linsskydd eftersom det kan skada linsen, t.ex. smälta den. (fortsätter på nästa sida) 4 Inledning Artikelnamn (fortsättn.) Kontrollpanel och indikatorer (1) STANDBY/ON-knapp ( 24) (2) INPUT-knapp ( 26, 37) (3) MENU-knapp ( 37) (4) LENS SHIFT-knapp ( 29) (5) ZOOM-knapp ( 29) (6) FOCUS - / +-knappar ( 29) (7) SHADE-knapp ( 36) (8) FUNCTION-knapp ( 22, 29) (9) FILTER-indikator ( 120) (10) SHADEindikator ( 36) (11) SECURITY-indikator ( 91) (12) LAMP-indikator ( 118, 119) (13) TEMP-indikator ( 118, 119) (14) POWER-indikator ( 24, 118, 119) (9) (10) (11) (12) (13) (14) (3) (4) (6) (2) (7) (5) (8) (1) Portar ( 10~14) (1) COMPUTER IN1-port (2) COMPUTER IN2-portar (G/Y, B/Cb/Pb, R/Cr/Pr, H, V) (3) LAN-port (4) USB TYPE A-portar (5) USB TYPE B-port (6) HDMI 1-port (7) HDMI 2-port (8) COMPONENT-portar (Y,Cb/Pb, Cr/Pr) (9) S-VIDEO-port (10) VIDEO-port (11) AUDIO IN1-port (12) AUDIO IN2-port (13) AUDIO IN3 (L, R)-portar (14) AUDIO OUT (L, R)-portar (15) MONITOR OUT-port (16) REMOTE CONTROL IN-port (17) REMOTE CONTROL OUT-port (18) CONTROL-port (5) (6) (10) (7) (4) (3) (9) (18) (2) (1) (16) (17) (14) (8) (13) (12) (11) (15) 5 (fortsätter på nästa sida) Inledning Artikelnamn (fortsättn.

7 ) Fjärrkontroll (1) (1) STANDBY-knapp ( 24) (3) (2) ON-knapp ( 24) (4) (3) ID - 1 / 2 / 3 / 4-knappar ( 17) (7) (4) COMPUTER 1-knapp ( 26) (8) (5) COMPUTER 2-knapp ( 26) (10) (6) COMPUTER 3-knapp * (13) (7) LAN-knapp ( 26) (14) (8) USB TYPE A-knapp ( 26) (16) (9) USB TYPE B-knapp ( 26) (10) COMPONENT-knapp ( 26) (26) (11) S-VIDEO-knapp ( 26) (17) (18) (12) VIDEO-knapp ( 26) (13) HDMI 1-knapp ( 26) (14) HDMI 2-knapp ( 26) (19) (27) (15) DIGITAL-knapp * (20) (16) PAGE UP / PAGE DOWN-knappar ( 19, 94) (32) (17) F5-knapp ( 18, 19) (30) (18) ENTER-knapp ( 19, 22, 37) (31) (19) RESET-knapp ( 37) (20) ESC-knapp ( 37) (21) ///-markörknappar (22) MENU-knapp ( 37) (23) VOL + / --knappar ( 25) (24) AV MUTE-knapp ( 25) (25) MAGNIFY ON / OFF-knappar ( 35) (26) FREEZE-knapp ( 36) (27) PbyP-knapp (28) ASPECT-knapp ( 27) (29) AUTO-knapp ( 31) (30) POSITION-knapp ( 30, 31, 38) (31) KEYSTONE-knapp ( 32) (32) MY BUTTON - 1, 2, 3, 4-knappar ( 66) (33) LENS SHIFT-knapp ( 29) (34) LENS MEMORY-knapp ( 30) (35) FOCUS + / --knappar ( 29) (36) ZOOM + / --knappar ( 29) (37) Batterilucka ( 17) (38) Trådad fjärrkontrollport ( 14) (2) (5) (6) (9) (11) (12) (15) (23) (25) (24) (21) (22) (28) (29) (33) (34) (36) (35) (37) Baksidan av fjärrkontrollen (38) NOTERA Knapp märkt "*" stöds inte på denna projektor ( 117). Alla knappar markerade med "" är endast tillgängliga för CP-WU8440 och CP-WU8450. Varje gång du trycker ner någon knapp (förutom ID-knappar) kommer IDknappen för valt ID-nummer att lysa ( 17) 6 Ställa in Ställa in Installera projektorn i enlighet med den miljö och det sätt som projektorn kommer att användas i. I fall med specialinstallation som t ex från taket, kan vissa monteringstillbehö ( i Bruksanvisning (koncis)) och service krävas. Konsultera din återförsäljare angående installationen. Uppställning Se tabellerna T-1 till T-6 på baksidan av Bruksanvisning (koncis) samt observera följande när du ska avgöra skärmstorlek och projiceringsavstånd. De värden som anges i tabellen är uträknade för en helbildsskärm. Projektorns översida Projektorns undersida Skärmstorlek Avstånd mellan projektor och skärm (från framsidan av projektorenheten), : Höjd på skärmen (fortsätter på nästa sida) 7 Ställa in Uppställning (fortsättn.) VARNING Installera projektorn där du enkelt kommer åt eluttaget. Om något onormalt inträffar, dra genast ut nätsladden till projektorn. Att inte följa denna anvisning innebär en risk för brand eller elstöt. Använd inte projektorn under instabila förhållanden. Om projektorn ramlar eller tippar över kan det leda till skador på projektorn och omgivande föremål. Att använda en skadad projektor kan sedan resultera i brand- och/eller elstötar. Placera inte projektorn på instabila ytor, som t.ex. lutande ytor, platser som utsätts för vibrationer, ostadiga bord eller vagnar eller ytor som är mindre än själva projektorn. Placera inte projektorn på sidan eller stående på fronten eller baksidan. Fäst eller ställ inte någonting på projektorn såvida det inte uttryckligen anges i denna manual. Använd inte några andra monteringstillbehör än de som anges av tillverkaren. Läs och behåll installationstillbehörens bruksanvisning. Vid särskild installation som till exempel i tak ska man rådfråga sin återförsäljare innan man påbörjar arbetet. Endast för CP-X8160, CP- WX8255 och CP-WU8450, det är möjligt att montera projektorn i vilken riktning som helst med angivna monteringstillbehör. Rådgör med din återförsäljare för en sådan specialinstallation. Placera dina händer på handtaget på undersidan av projektorn när du bär den. Ta bort alla anslutningar, inklusive kablar, från projektorn när den bärs eller yttas. Installera inte projektorn i närheten av värmeledande eller brännbara föremål. Sådana föremål kan när de värms upp av projektorn leda till brand och brännskador. Placera inte projektorn på ett metallstativ. Placera inte projektorn där eventuella oljor, såsom matlagnings- eller maskinoljor, används. Olja kan skada produkten och leda till att den inte fungerar korrekt eller faller ner från sin plats. Placera inte projektorn där den kan bli våt. Om projektorn blir våt eller om vätska kommer in i projektorn kan detta orsaka brand, elfara och defekter I projektorn. Placera inte projektorn i närheten av vatten, som i badrummet, köket eller vid poolen. Placera inte projektorn utomhus eller vid fönstret. Placera inte någonting som innehåller vätska nära projektorn. (fortsätter på nästa sida) 8 Ställa in Uppställning (fortsättn.) Placera projektorn på ett svalt ställe och se till att det Om projektorns interna temperatur blir för hög kan det hända att den stängs ner automatiskt eller slutar att fungera korrekt. Att använda en skadad projektor kan sedan resultera i brand- och/eller elstötar. Placera inte projektorn i direkt solljus eller nära heta föremål såsom kaminer. Placera inte projektorn där luft från en luftkonditioneringsapparat eller liknande kommer att blåsa direkt på den. Håll ett avstånd på 30 cm eller mer från projektorns sidor till andra objekt såsom väggar. Placera inte projektorn på mattor, kuddar eller textilier. Blockera eller hindra inte på något vis projektorns luftöppningar. Placera inte några föremål vid projektorns ventilationsöppningar som kan sugas in eller fastna. Placera inte projektorn på platser som utsätts för magnetiska fält eftersom detta kan leda till en felfunktion för äktarna inne i projektorn. Undvik att placera projektorn på rökig, fuktig eller dammig plats. Om projektorn placeras på sådana platser kan detta orsaka brand, elfara och defekter i projektorn. Placera inte projektorn i närheten av luftfuktare. I synnerhet vad gäller luftfuktare med ultraljud kan klor och mineraler som nns i kranvattnet spridas och lagras i projektorn vilket leder till att bilder projekteras sämre och att andra typer av problem uppstår.

8 Placera inte projektorn där folk röker, i köket, i hallen eller vid fönstret. FÖRSIKTIGT ANMÄRKNING Placera projektorn så att starkt ljus inte direkt träffar projektorns fjärrsensor. lacera inte produkten på en plats med radiostörningar. Ställ in HÖJD för alternativet SERVICE i OPTION-menyn korrekt. Man bör i normala fall bevara inställning AUTO. ( Håll värmekänsliga föremål på avstånd från projektorn. Dessa kan i annat fall skadas av projektorns värme. 9 Ställa in Ansluta dina enheter Innan du ansluter projektorn till en enhet, se efter i enhetens bruksanvisning för att bekräfta att enheten är lämplig för anslutning med den här projektorn och förbered tillbehör som behövs, såsom en kabel som passar med enhetens signal. Konsultera din återförsäljare när tillbehöret som krävs inte medföljde produkten eller om det är trasigt. När du har kontrollerat att projektorn och enheterna är avstängda, anslut enligt följande anvisningar. Se bilderna på följande sidor. Innan man ansluter projektorn till ett nätverk ska man se till att även läsa Nätverksguide. VARNING Använd endast lämpliga tillbehör. Annars kan enheten och projektorn börja brinna eller skadas. Använd endast tillbehör som anges eller rekommenderas av tillverkaren av projektorn. Det kan regleras med standarder. Montera inte isär eller modiera projektorn eller tillbehören. Använd inte skadade tillbehör. Var försiktig så att inte tillbehören skadas. Lägg kablarna så att de inte kläms eller trampas på. FÖRSIKTIGT För en kabel med en kärna endast i ena änden, ska änden med kärnan anslutas till projektorn. Detta kan vara fordrat enligt EMI-stadgar. NOTERA Stäng inte av projektorn medan den är ansluten till en enhet som är igång, såvida inte enhetens bruksanvisning instruerar detta. Detta kan leda till tekniskt fel på enheten eller projektorn. Funktionen för en del av ingångarna kan väljas utifrån specika användarkrav. Kontrollera den sida för referens som anges intill varje port på följande ritning. Var försiktig så att du inte av misstag ansluter en kontakt till fel port. Detta kan leda till tekniskt fel på enheten eller projektorn. - När du håller på att ansluta, se till att formen på kontaktdonen passar porten där de ska anslutas. - Se till att dra åt skruvarna på anslutningar som har skruvar. - Använd kablar med raka kontakter, inte vinklade, eftersom projektorns ingångskontakter är försänkta. Om Plugand-Play-egenskaper Plug-and-Play är ett system bestående av en dator, dess operativsystem och kringutrustning (t.ex. skärmenheter). Denna projektor är VESA DDC 2B-kompatibel. Plug-and-Play kan användas genom att ansluta denna projektor till en dator som är VESA DDC (display data channel)-kompatibel. - Utnyttja denna funktion genom att ansluta en datorkabel till COMPUTER IN1porten (DDC 2B-kompatibel). Plugand-Play kanske inte fungerar korrekt om du försöker med någon annan typ av anslutning. - Använd standarddrivrutinerna i din dator eftersom denna projektor är en Plugand-Play-monitor. (fortsätter på nästa sida) 10 Ställa in Ansluta dina enheter (fortsättn.) ( 26, 107) ( 26) ( 55) ( 26) Dator NOTERA Innan du ansluter projektorn till en dator, se efter i datorns bruksanvisning och kontrollera kompabilitet för signalnivå, synkroniseringsmetoder och skärmupplösningens utmatning till projektorn. - Vissa signaler kan behöva en adapter för att ledas in i denna projektor. - Vissa datorer har era skärmvisningslägen, vilka kan omfatta vissa signaler som inte stöds av denna projektor. - Även om projektorn kan visa signaler med en upplösning upp till UXGA (1600x1200), kommer signalen att konverteras till projektorns panelupplösning innan den visas. Det bästa visningsresultatet åstadkoms om upplösningarna hos insignalen och projektorpanelen är identiska. Om du ansluter den här projektorn och en bärbar dator, måste du mata ut visningen till en extern skärm eller på samma gång mata ut till den interna skärmen och en extern skärm. Se efter i datorns bruksanvisning för inställningar. Beroende på signalingång, kan den automatiska justeringsfunktionen för den här projektorn ta lite tid och inte fungera korrekt. - Observera att en signal för komposit-synk eller synk-på-grön kan förvilla projektorns automatiska inställningsfunktionen ( 50). - Om den automatiska justeringsfunktionen inte fungerar korrekt, kanske du inte kan se dialogen för inställning av skärmupplösning. Använd, om detta skulle ske, en extern skärm. Du kanske kan se dialogen och ställa in lämplig skärmupplösning. (fortsätter på nästa sida) 11 Ställa in Ansluta dina enheter (fortsättn. ) ( Åtkomstpunkt ( 74) Trådlös USB-adapter (tillval) ( 74) 74) ( 19) Dator Extern enhet USBlagringsenhet ( 92, 102) VARNING Den trådlösa USB-adaptern kan bli väldigt varm, så för att undvika risken för brännskador koppla loss projektorns strömkabel i 10 minuter innan du vidrör adaptern. När du använder den trådlösa USB-adaptern, se till att ansluta adapter till den USB TYPE A port som är längs bort från LAN-porten och använd medföljande adapterskydd ( 15). FÖRSIKTIGT Se till att du har fått godkänt att ansluta projektorn till ett nätverk av nätverkets administratör innan du ansluter projektorn till ett nätverk. Anslut inte LAN-porten till ett nätverk som kan ha en för hög spänning. Det särskilda trådlös USB-adapter som säljs som tillbehör krävs för att man ska kunna använda projektorns trådlösa funktion. Innan anslutning av den trådlösa USBadaptern, ska man bryta strömtillförsel till projektorn och dra ut nätkabeln. Använd inte förlängningssladdar eller liknande när du ansluter adaptern till projektorn. Innan du tar bort USB-enheten från projektorns port, se till att använda funktionen AVLÄGSNA USB på miniatyrskärmen för att säkra din data ( 95).

9 För att ansluta både LAN-kabeln och USB-enheten till projektorn ska man endast använda den USB TYPE A-port som är längst bort från LAN-porten, eller en LANkabel som är platt på den sida där ledningarna syns. I annat fall kan man inte använda båda samtidigt på ett korrekt sätt och ledningen kan gå sönder (felfunktion). NOTERA Om en större USB-masslagringsenhet blockerar LAN-porten ska man endast använda den USB TYPE A-port som är längst bort från LAN-porten, eller en USB-förlängningssladd, för att ansluta USB-masslagringsenheten. 12 (fortsätter på nästa sida) Ställa in Ansluta dina enheter (fortsättn.) ( 55) ( 26) ( 26) ( 26, 50) VCR/DVD/ Blu-ray DiscTM spelare NOTERA HDMI-portarna på denna modell är kompatibla med HDCP (Highband-width Digital Content Protection) och kan därför visa videosignaler från HDCP-kompatibla DVD-spelare eller motsvarande. - HDMI-portarna har stöd för följande signaler: Videosignal: 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60 Audiosignal: Format Linjär PCM Samplingsfrekvens 48 khz / 44,1 khz / 32 khz" - Denna projektor kan anslutas med annan utrustning som har HDMITM-kontaktdon, men med viss utrustning kanske projektorn inte fungerar korrekt, och kanske inte ger bild. - Se till att använda en HDMITM-kabel som har HDMITM-loggan. - Använd en Kategori 2-certierad HDMITMkabel för att mata in 1080p@50/60signaler till projektorn. - När projektorn är ansluten till en enhet som har DVI-koppling, använder du en kabel för DVI till HDMITM för att ansluta HDMITM-ingången. Eventuellt kan HDMITM-kablarna lossna lätt på grund av avsaknaden av en mekanisk spärr på kablarna och kontakterna. Man rekommenderas att fästa kablarna vid projektorn för att förhindra att de lossnar ( 14). (fortsätter på nästa sida) 13 Ställa in Ansluta dina enheter (fortsättn. ) Högtalare (med en förstärkare) En annan projektor ( 54) Monitor (Trådad) Fjärrkontroll NOTERA För att använda en trådad fjärrkontroll ansluter man en sådan (tillval) till REMOTE CONROL IN-porten. Man kan även ansluta en annan projektor till REMOTE CONROL OUT-porten för att kunna styra den med den trådbundna fjärrkontrollen. Man kan använda den här projektorn som ett fjärrkontrollrelä med portarna REMOTE CONROL IN och OUT. För att ansluta den trådbundna fjärrkontrollen eller en annan projektor till portarna REMOTE CONROL IN eller OUT ska man använda ljudkablar med minikontakter för stereo med en diameter på 3,5 mm. När fjärrkontrollsignalen nns i en miljö där den har svårt att nå projektorn, är denna funktion praktisk. Fästa kablarna För att samla signalkablarna och hindra dem från att lossna ska man fästa dem vid projektorn med hjälp av ett kabelband i plast (nns i handeln). Använd ett kabelband av storleken 2,0x5,0 mm eller mindre. Man rekommenderas att snurra bandets ände något innan man för in det i kabelklämman för att det ska gå enkelt att trä igenom det. Kabelklämma Kabelband VARNING Fäst inte strömkabeln. FÖRSIKTIGT Använd endast plastband för att samla eller fästa kablarna. Ett metallband kan skada kablarna och kabelklämman. Samla inte ihop kablarna för hårt. Kablarna eller klämman kan skadas. 14 Ställa in Fästa adapterskydd När du använder den trådlösa USBadaptern, se till att ansluta adapter till den USB TYPE A port som är längs bort från LAN-porten och använd medföljande 1 adapterskydd. Lossa skruven (markerad med en triangel) vid den nedre vänstra sidan av USB TYPE A-portarna. För in skyddets ik i hålet vid USB TYPE A-portarnas övre högre sida, i den riktning pilen visar. Se till att skruvhålen på projektorn och skyddet är i linje. För sedan in den skruv som lossats från projektorn i hålet och dra åt skruven. Flik VARNING Håll små delar utom räckhåll för barn och husdjur. Stoppa inte några delar i munnen. Den trådlösa USB-adaptern kan bli väldigt varm, så för att undvika risken för brännskador koppla loss projektorns strömkabel i 10 minuter innan du vidrör adaptern. Använda säkerhetsbygeln och urtaget En i handeln förekommande anti-stöld-kedja eller vajer kan fästas till säkerhetsbygeln på projektorn. Se bilden för att välja en antistöld-kedja eller vajer. Denna produkt har även säkerhetsurtag för 11mm Kensington-lås. För detaljer, se manualen för Anti-stöld-kedja säkerhetsanordningen. eller vajer Säkerhetsbygel Säkerhetsurtag 19mm 15mm VARNING Använd inte säkerhetsbygeln och -urtaget för att förhindra projektorn från att falla ned, eftersom de inte är avsedda för detta. FÖRSIKTIGT Placera inte en anti-stöld-kedja eller -vajer nära utblåsöppningarna. Den kan bli för varm. NOTERA Säkerhetsbygeln och -urtaget innebär inte ett omfattande stöldskydd. De är avsedda att användas som en kompletterande stöldskyddsåtgärd. Säkerhetsspärren ( 4) kan användas i samma syfte som säkerhetsbygeln. 15 Ställa in Ansluta strömförsörjningen 1. Sätt i strömsladdens kontakt till AC IN (AC-ingång) på projektorn. 2. Sätt in strömsladdens stickkontakt idet att uttaget. Inom ett par sekunder från AC IN Strömsladd nätsladden anslutits kommer POWER-indikatorn att tändas och lysa med ett fast orange ljus. Kom ihåg att när funktionen DIREKT STRÖM PÅ är aktiverad ( 64) kommer anslutning av nätsladden att slå på projektorn. VARNING Anslut inte projektorn till vägguttaget när linsenheten inte är monterat. Var extra försiktig när du ansluter strömsladden, då en felaktig anslutning kan resultera i brand och/eller elektriska stötar. Rör inte strömkabeln med våta händer. Använd endast strömsladden som medföljer projektorn. Om den är skadad, kontakta din återförsäljare för att få en ny hel. Modiera aldrig strömsladden. Koppla endast in strömsladden i ett nätuttag som har en spänning som sladden är avsedd för.

10 Nätuttaget för nnas i närheten av projektorn och vara lättåtkomligt. Ta ur strömsladden för total frånkoppling. Fördela inte strömtillförseln över era enheter. Detta kan överbelasta uttaget och kontakterna, göra så att anslutningen lossnar samt orsaka brand, elstötar eller andra olyckor. Anslut jorduttaget på enhetens nätkontakt till byggnadens jorduttag via en särskild strömkabel (buntad). ANMÄRKNING Den här produkten är utformat för IT-energisystem med en huvudspänning på 220 till 240 V. 16 Fjärrkontroll Fjärrkontroll Sätta i batterier Sätt i batterierna i fjärrkontrollen innan du använder den. Om fjärrkontrollen börjar fungera dåligt, börja med att byta ut batterierna. Om du inte använder fjärrkontrollen under en längre period, ta ut batterierna ur fjärrkontrollen och lagra dem på en säker plats Ta bort batteriluckan genom att fatta tag i dess hakdel. 2. Sätt i två AA-batterier (HITACHI MAXELL eller HITACHI MAXELL ENERGY, Art. nr. LR6 eller R6P) med deras plus- och minuspoler rättvända såsom visas på fjärrkontrollen. Sätt tillbaka batteriluckan i pilens riktning och snäpp tillbaka den på plats. VARNING Hantera alltid batterier försiktigt och använd dem endast enligt anvisningarna. Felaktig användning kan resultera i batteriexplosion, sprickor eller läckage, vilket skulle kunna resultera i brand, skada och/eller förorening av miljön. Se till att endast använda angivna batterier. Använd inte batterier av olika typer samtidigt. Blanda inte ett nytt batteri med ett använt. Se till att plus- och minuspolerna är korrekt riktade när du sätter i ett batteri. Håll batterier borta från barn och djur. Ladda inte upp, kortslut eller montera isär ett batteri. Låt inte ett batteri komma i kontakt med eld eller vatten. Förvara batterier på en mörk, sval och torr plats. Om du observerar batteriläckage, torka bort det som läckt och sätt i ett nytt batteri. Om du får batterisubstans på kropp eller kläder, skölj rikligt med vatten omedelbart. Följ lokala lagar vid omhändertagande av batteriet. Använda funktionen FJÄRR- ID Använd denna funktion för att styra specika projektorer ID-knappar via den fjärrkontroll som tilldelats samma ID-nummer när du använder era projektorer av samma typ samtidigt. Tilldela varje projektor ett ID-nummer innan du använder alternativet FJÄRR-ID i menyn SERVICE i menyn OPTION ( 69). Tryck på knappen ID med samma ID-nummer som tilldelats den projektor du ska styra. Den ID-knapp som valts kommer att lysa under era sekunder. NOTERA Varje gång du trycker ner någon knapp (förutom ID-knappar) kommer IDknappen för valt ID-nummer att lysa. För att bekräfta projektorns aktuella ID, trycker du på någon ID-knapp under 3 sekunder. Dess nummer kommer att visas på varje skärm oavsett inställt ID för projektorn. 17 Fjärrkontroll Ändra fjärrkontrollens signalfrekvens Den medföljande fjärrkontrollen har två möjliga signalfrekvenser, Läge 1:NORMAL and Läge 2:HÖG. Om fjärrkontrollen inte fungerar korrekt, försök att ändra signalfrekvensen. För att ställa in läget, håll de två knapparna som anges nedan, samtidigt intryckta i ungefär tre sekunder. (1) Sätt till Läge 1:NORMAL AV MUTE- och ZOOM --knapparna (2) Sätt till Läge 2:HÖG F5- och KEYSTONE-knapparna (2) F5-knapp KEYSTONE -knapp (1) AV MUTE -knapp ZOOM -knapp Kom ihåg att "FJÄRR FREKVENS" under SERVICE i OPTION-menyn ( projektorn skall ställas till samma läge som fjärrkontrollen. 69) på Om fjärrkontrollens signal Fjärrkontrollen fungerar ihop med projektorns fjärrsensor. Denna projektor har två fjärrsensorer, placerade på framsidan och baksidan. Sensorerna kan känna av signaler inom följande områden: 60 grader (30 grader till vänster och höger om sensorn) med 3 meters räckvidd m m (Ca.) NOTERA Man kan inaktivera en av sensorerna via alternativet FJÄRR MOTTAG i menyn SERVICE i menyn OPTION ( 69). En fjärrkontrollsignal som reekteras mot skärmen eller liknande kan fungera. Om det är svårt att nå sensorn direkt, försök att få signalen att reekteras. Fjärrkontrollen använder infrarött ljus för att sända signaler till projektorn (Klass 1-lysdiod), så se till att använda fjärrkontrollen i ett område fritt från hinder som kan blockera fjärrkontrollens signal till projektorn. Fjärrkontrollen kanske inte fungerar korrekt om kraftigt ljus (såsom direkt solljus) eller ljus från extremt nära håll (såsom från lysrör) lyser på fjärrsensorn på projektorn. Justera projektorns läge för att undvika sådant ljus. 18 Fjärrkontroll Använda som enkel mus & tangentbord till PC Tillbehörets fjärrkontroll fungerar som en vanlig mus och tangentbort på datorn när projektorns USB TYPE B-port och datorns USB TYPE A-port är anslutna och MUS har valts för alternativet USB TYPE B i menyn OPTION ( 65). (1) Tangent PAGE UP: Tryck på PAGE UPknappen. (2) Tangent PAGE DOWN: Tryck på PAGE DOWN-knappen. (3) Mus vänster-knapp: Tryck på ENTER-knappen. (1) (4) Laserpekare: Använd markörknapparna,, och. (2) (5) Tangent ESC: Tryck på ESC-knappen. (6) Mus höger-knapp: Tryck på RESET-knappen. (7) (7) Tangent F5: Tryck på F5-knappen. ANMÄRKNING Felaktigt bruk av den enkla (4) mus- & tangentbordsfunktionen kan skada din utrustning. När du använder denna funktion, (6) försäkra dig om att produkten bara är ansluten till en dator. Se till att du kontrollerar datorns manualer (5) innan du ansluter produkten till en dator. NOTERA När den enkla mus- & tangentbordsfunktionen på denna produkt inte fungerar korrekt, kontrollera följande. När en USB-kabel förbinder denna projektor med en dator som har ett inbyggt pekredskap (t.ex. en styrkula) som en bärbar dator, öppna BIOSinställningsmenyn, och välj sedan extern mus och inaktivera det inbyggda pekredskapet, eftersom inbyggda pekredskap kan ha prioritet till denna funktion.

11 Powered by TCPDF ( Windows 95 OSR 2.1 eller högre är nödvändigt för denna funktion. Denna funktion kanske heller inte fungerar beroende på datorns kongurationer och musdrivrutiner.denna funktion kan fungera med datorer som kan handha vanliga USB musar och tangentbord. Du kan inte göra saker som att trycka på två knappar samtidigt (exempelvis trycka på två knappar samtidigt för att ytta muspekaren diagonalt). Denna funktion är endast aktiverad när projektorn fungerar korrekt. Denna funktion är inte tillgänglig i följande fall: - Medan lampan värms upp. (POWER-indikatorn blinkar med ett grönt ljus.) - När USB TYPE A eller USB TYPE B valts som ingångskälla. - Medan någon av skärmarna BLANK ( 57), MALL ( 61) eller MIN BILD ( 82) visas. - Om någon meny visas på skärmen. - När man använder markörknapparna för att styra ljudet eller för skärmfunktioner som volymjustering, trapetskorrektion, korrigering av bildposition och skärmförstoring. 19 USB TYPE B -port (3) Statusmonitor <Endast för CP-X8160, CP-WX8255 och CP-WU8450> Statusmonitor <Endast för CP-X8160, CP-WX8255 och CP- WU8450> Statusmonitor Statusmonitorn är sub-lcd:n på bakpanelen på CP-X8160, CP-WX8255 och CP-WU8450. Statusmonitorn visar aktuellt tillstånd på projektorn inklusive fel, inställningsinformation och felhistorik. Visar tillståndet på projektorn Om inga knappar har används kommer Statusmonitorn att visas som nedan beroende på projektorns tillstånd. NOTERA Statusmonitor visar ingenting medan projektorn är i vänteläge om posten VÄNTLÄGE under menyn INSTÄLL. är satt till SPARA ( 54). När INSTALLATION i INSTÄLL.-menyn är satt till FRAM / TAK eller BAK / TAK, kommer innehållet på Statusmonitor att visas upp och ner ( 53). I normalt tillstånd Statusmonitorn visar projektorns tillstånd på tre rader. Rad 1 : Visar tillståndet på projektorn. När lampan är på kommer vald port att visas. Visade tillstånd är enligt nedan; STANDBY: Projektorn är i vänteläge. WARM UP: Projektorn håller på att värmas upp. SEARCHING: Projektorn söker efter en ingångssignal. COOL DOWN: Projektorn håller på att kylas ned. Rad 2 S T ANDBY # AB 23 C exempel : Visar tillståndet för avkänd ingångssignal medan lampan är på. Annars visas projektorns serienummer. Visade tillstånd är enligt nedan; SYNC OUT: Avkänd ingångssignal är utanför angivet område. NO SIGNAL: Det nns ingen insignal. CONNECTED: Projektorn har anslutits till nätverket eller datorn och bilder överförs till projektorn medan LAN eller USB TYPE B port är vald. HOLD: Projektorn har anslutits till nätverket men ingen bild överförs medan LAN port är vald. NOT CONNECTED: Projektorn är inte ansluten till nätverket eller datorn medan LAN eller USB TYPE B port är vald. (fortsätter på nästa sida) 20 Statusmonitor <Endast för CP-X8160, CP-WX8255 och CP- WU8450> Visar tillståndet på projektorn (fortsättn.) : Visar tillförd spänning och omgivande temperatur i Celsius medan lampan är på. Rad 3 NOTERA Medan projektorn söker en ingångssignal eller när en USB TYPE A port är avkänd i normalt tillstånd kommer ingenting att visas på rad 2 i monitorn. När USB TYPE B port är vald även om MUS är markerad för posten USB TYPE B i menyn OPTION, visas "NO SIGNAL" på rad 2 i monitorn ( 65). Visad temperatur kan skilja sig något från verklig omgivande temperatur då visad temperatur mats inuti projektorn. I felläge Statusmonitorn visar en varning för ett fel med större bokstäver. Lös felen genom att titta i tabellen i avsnitten "Relaterade meddelanden" ( 117) och "Angående indikatorlamporna" ( 118, 119) när varningen visas. Visade varningar är enligt nedan; COVER: Lampluckan har inte fästs korrekt. exempel Se LAMP indikatorns blink i tabellen ( 118). FAN: Kyläkten fungerar inte. Se TEMP indikatorns blink i tabellen ( 119). LAMP: Lampan tänds inte. Se LAMP indikatorns tändning i tabellen ( 118). TEMP: Det nns en möjlighet att en inre del har blivit för varm. Se TEMP indikatorns tändning i tabellen ( 119). AIR (AIR FLOW): Den interna temperatur håller på att stiga. Se beskrivningen för meddelandet "KONTROLLERA LUFTFLÖDET" i tabellen ( 117). COLD: Det nns en möjlighet att en inre del har blivit för nedkyld. Se LAMP och TEMP indikatorerna blinkar alternativt i tabellen ( 119). FILTR (FILTER): Det är dags att rengöra luftltret. Se LAMP och TEMP indikatorerna blinkar samtidigt i tabellen ( 119). NOTERA När en av varningarna för fel på FAN, LAMP, COVER, TEMP visas, kommer bakgrundsljuset att blinka samtidigt. CO V E R 21 Statusmonitor <Endast för CP-X8160, CP-WX8255 och CP-WU8450> Visar loggen Aktuell inställningsinformation och felhistoriken kan visas på Statusmonitorn med knappfunktionen. NOTERA Medan projektorn värmer upp kommer knapptryck att ignoreras. När USB TYPE A porten är vald kommer användning av knappar på kontrollpanelen att visas i loggarna. Knappfunktionen på Statusmonitorn är kanske inte tillgänglig när fjärrkontrollen används. Statusmonitor visar ingenting eller ingen knapp trycks ner på monitorn är tillgänglig medan projektorn är i vänteläge om posten VÄNTLÄGE under menyn INSTÄLL. är satt till SPARA ( 54). Både Statusmonitorn och OSD-menyn kan inte manövreras samtidigt. När projektorm är i normalt tillstånd, eller visar en av varningarna för AIR FLOW, COLD eller FILTER fel, tryck in knappen FUNCTION på kontrollpanelen eller tryck på knappen ENTER på fjärrkontrollen under tre sekunder. Bakgrundsljuset på monitorn slås på. För att visa inställningsinformation inklusive användningstid Använd knapparna / för att ändra display. Första visning Användningstid Nätverksinformation FUNCTION -knapp ENTER -knapp Användningstid: Statusmonitorn visar lamptiden (användningstid för aktuell lampa), ltertid (användningstid för luftlter) och projektorns användningstid. Nätverksinformation: Nätverksinformationen visas över tre sidor.
