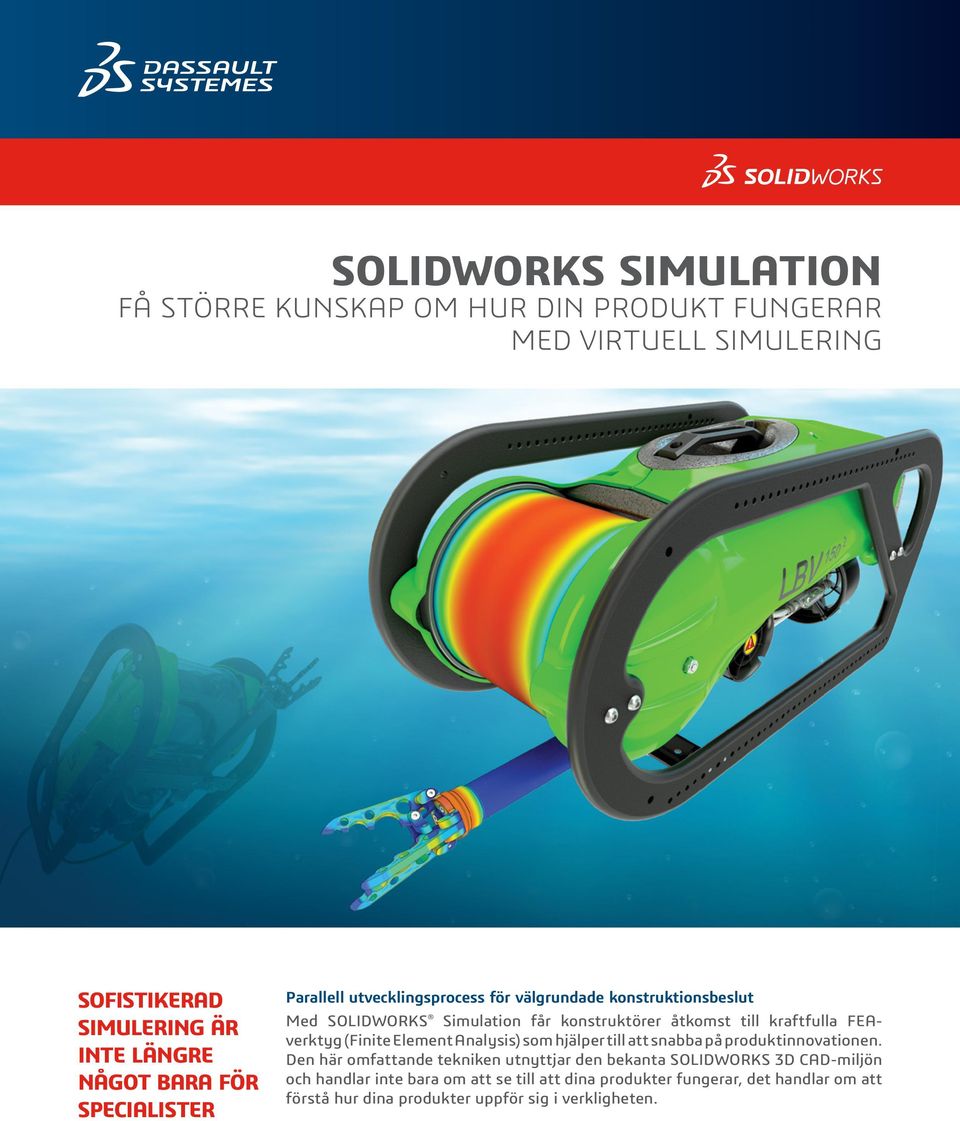

1 SOLIDWORKS SIMULATION FÅ STÖRRE KUNSKAP OM HUR DIN PRODUKT FUNGERAR MED VIRTUELL SIMULERING SOFISTIKERAD SIMULERING ÄR INTE LÄNGRE NÅGOT BARA FÖR SPECIALISTER Parallell utvecklingsprocess för välgrundade konstruktionsbeslut Med SOLIDWORKS Simulation får konstruktörer åtkomst till kraftfulla FEAverktyg (Finite Element Analysis) som hjälper till att snabba på produktinnovationen. Den här omfattande tekniken utnyttjar den bekanta SOLIDWORKS 3D CAD-miljön och handlar inte bara om att se till att dina produkter fungerar, det handlar om att förstå hur dina produkter uppför sig i verkligheten.

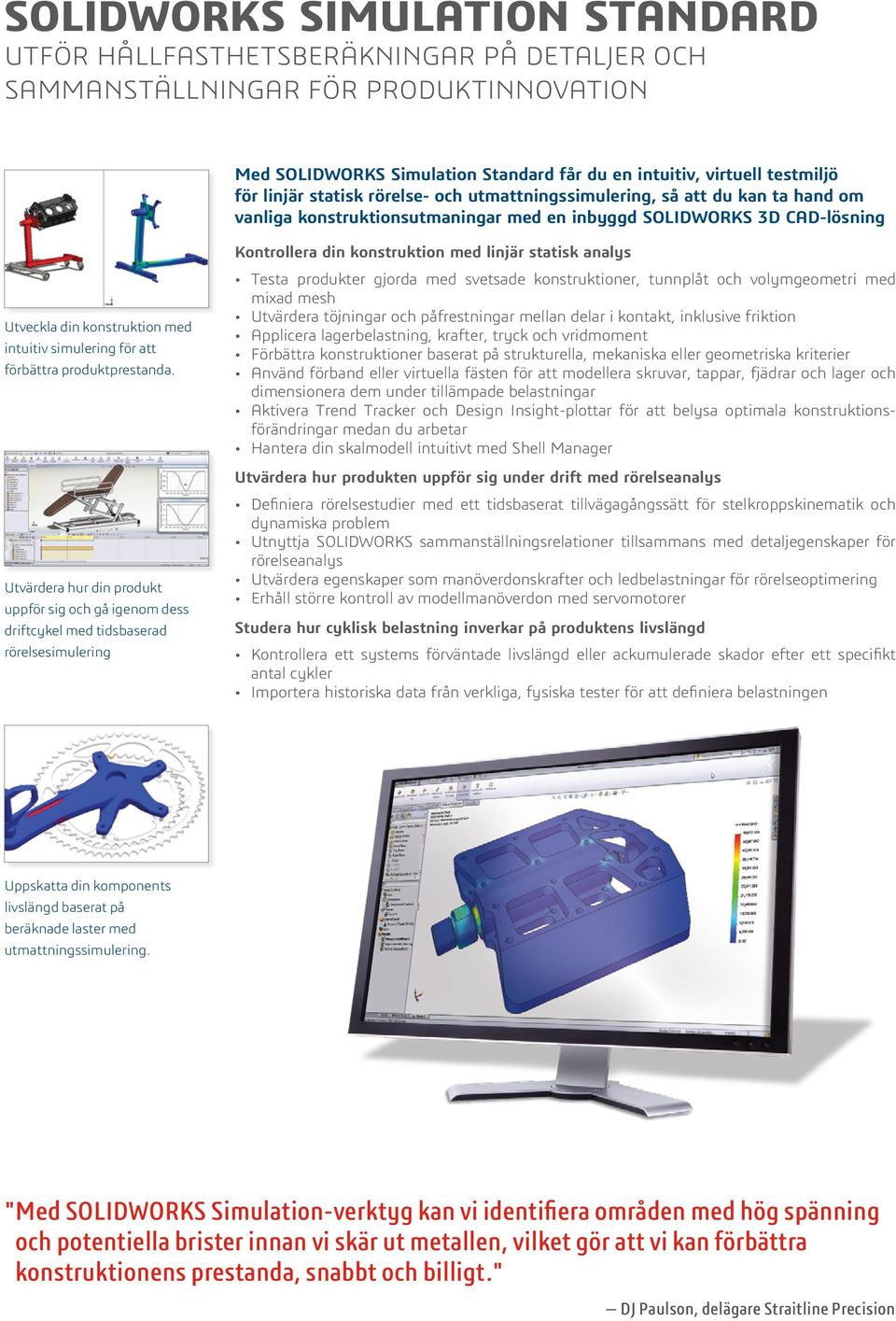

2 SOLIDWORKS SIMULATION STANDARD UTFÖR HÅLLFASTHETSBERÄKNINGAR PÅ DETALJER OCH SAMMANSTÄLLNINGAR FÖR PRODUKTINNOVATION Med SOLIDWORKS Simulation Standard får du en intuitiv, virtuell testmiljö för linjär statisk rörelse- och utmattningssimulering, så att du kan ta hand om vanliga konstruktionsutmaningar med en inbyggd SOLIDWORKS 3D CAD-lösning Utveckla din konstruktion med intuitiv simulering för att förbättra produktprestanda. Utvärdera hur din produkt uppför sig och gå igenom dess driftcykel med tidsbaserad rörelsesimulering Kontrollera din konstruktion med linjär statisk analys Testa produkter gjorda med svetsade konstruktioner, tunnplåt och volymgeometri med mixad mesh Utvärdera töjningar och påfrestningar mellan delar i kontakt, inklusive friktion Applicera lagerbelastning, krafter, tryck och vridmoment Förbättra konstruktioner baserat på strukturella, mekaniska eller geometriska kriterier Använd förband eller virtuella fästen för att modellera skruvar, tappar, fjädrar och lager och dimensionera dem under tillämpade belastningar Aktivera Trend Tracker och Design Insight-plottar för att belysa optimala konstruktionsförändringar medan du arbetar Hantera din skalmodell intuitivt med Shell Manager Utvärdera hur produkten uppför sig under drift med rörelseanalys Definiera rörelsestudier med ett tidsbaserat tillvägagångssätt för stelkroppskinematik och dynamiska problem Utnyttja SOLIDWORKS sammanställningsrelationer tillsammans med detaljegenskaper för rörelseanalys Utvärdera egenskaper som manöverdonskrafter och ledbelastningar för rörelseoptimering Erhåll större kontroll av modellmanöverdon med servomotorer Studera hur cyklisk belastning inverkar på produktens livslängd Kontrollera ett systems förväntade livslängd eller ackumulerade skador efter ett specifikt antal cykler Importera historiska data från verkliga, fysiska tester för att definiera belastningen Uppskatta din komponents livslängd baserat på beräknade laster med utmattningssimulering. " Med SOLIDWORKS Simulation-verktyg kan vi identifiera områden med hög spänning och potentiella brister innan vi skär ut metallen, vilket gör att vi kan förbättra konstruktionens prestanda, snabbt och billigt." DJ Paulson, delägare Straitline Precision

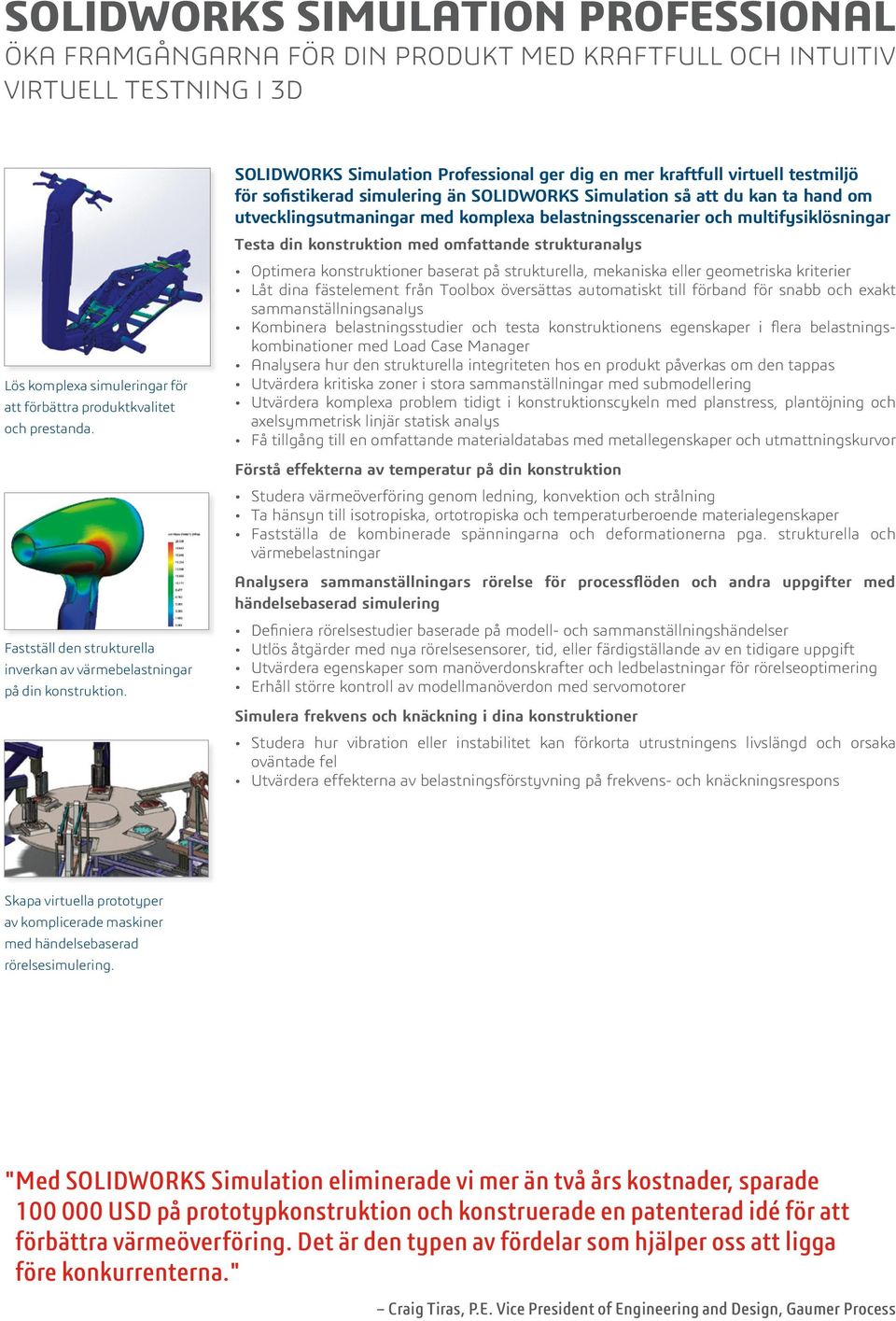

3 SOLIDWORKS SIMULATION PROFESSIONAL ÖKA FRAMGÅNGARNA FÖR DIN PRODUKT MED KRAFTFULL OCH INTUITIV VIRTUELL TESTNING I 3D Lös komplexa simuleringar för att förbättra produktkvalitet och prestanda. SOLIDWORKS Simulation Professional ger dig en mer kraftfull virtuell testmiljö för sofistikerad simulering än SOLIDWORKS Simulation så att du kan ta hand om utvecklingsutmaningar med komplexa belastningsscenarier och multifysiklösningar Testa din konstruktion med omfattande strukturanalys Optimera konstruktioner baserat på strukturella, mekaniska eller geometriska kriterier Låt dina fästelement från Toolbox översättas automatiskt till förband för snabb och exakt sammanställningsanalys Kombinera belastningsstudier och testa konstruktionens egenskaper i flera belastningskombinationer med Load Case Manager Analysera hur den strukturella integriteten hos en produkt påverkas om den tappas Utvärdera kritiska zoner i stora sammanställningar med submodellering Utvärdera komplexa problem tidigt i konstruktionscykeln med planstress, plantöjning och axelsymmetrisk linjär statisk analys Få tillgång till en omfattande materialdatabas med metallegenskaper och utmattningskurvor Förstå effekterna av temperatur på din konstruktion Studera värmeöverföring genom ledning, konvektion och strålning Ta hänsyn till isotropiska, ortotropiska och temperaturberoende materialegenskaper Fastställa de kombinerade spänningarna och deformationerna pga. strukturella och värmebelastningar Fastställ den strukturella inverkan av värmebelastningar på din konstruktion. Analysera sammanställningars rörelse för processflöden och andra uppgifter med händelsebaserad simulering Definiera rörelsestudier baserade på modell- och sammanställningshändelser Utlös åtgärder med nya rörelsesensorer, tid, eller färdigställande av en tidigare uppgift Utvärdera egenskaper som manöverdonskrafter och ledbelastningar för rörelseoptimering Erhåll större kontroll av modellmanöverdon med servomotorer Simulera frekvens och knäckning i dina konstruktioner Studera hur vibration eller instabilitet kan förkorta utrustningens livslängd och orsaka oväntade fel Utvärdera effekterna av belastningsförstyvning på frekvens- och knäckningsrespons Skapa virtuella prototyper av komplicerade maskiner med händelsebaserad rörelsesimulering. " Med SOLIDWORKS Simulation eliminerade vi mer än två års kostnader, sparade USD på prototypkonstruktion och konstruerade en patenterad idé för att förbättra värmeöverföring. Det är den typen av fördelar som hjälper oss att ligga före konkurrenterna." Craig Tiras, P.E. Vice President of Engineering and Design, Gaumer Process

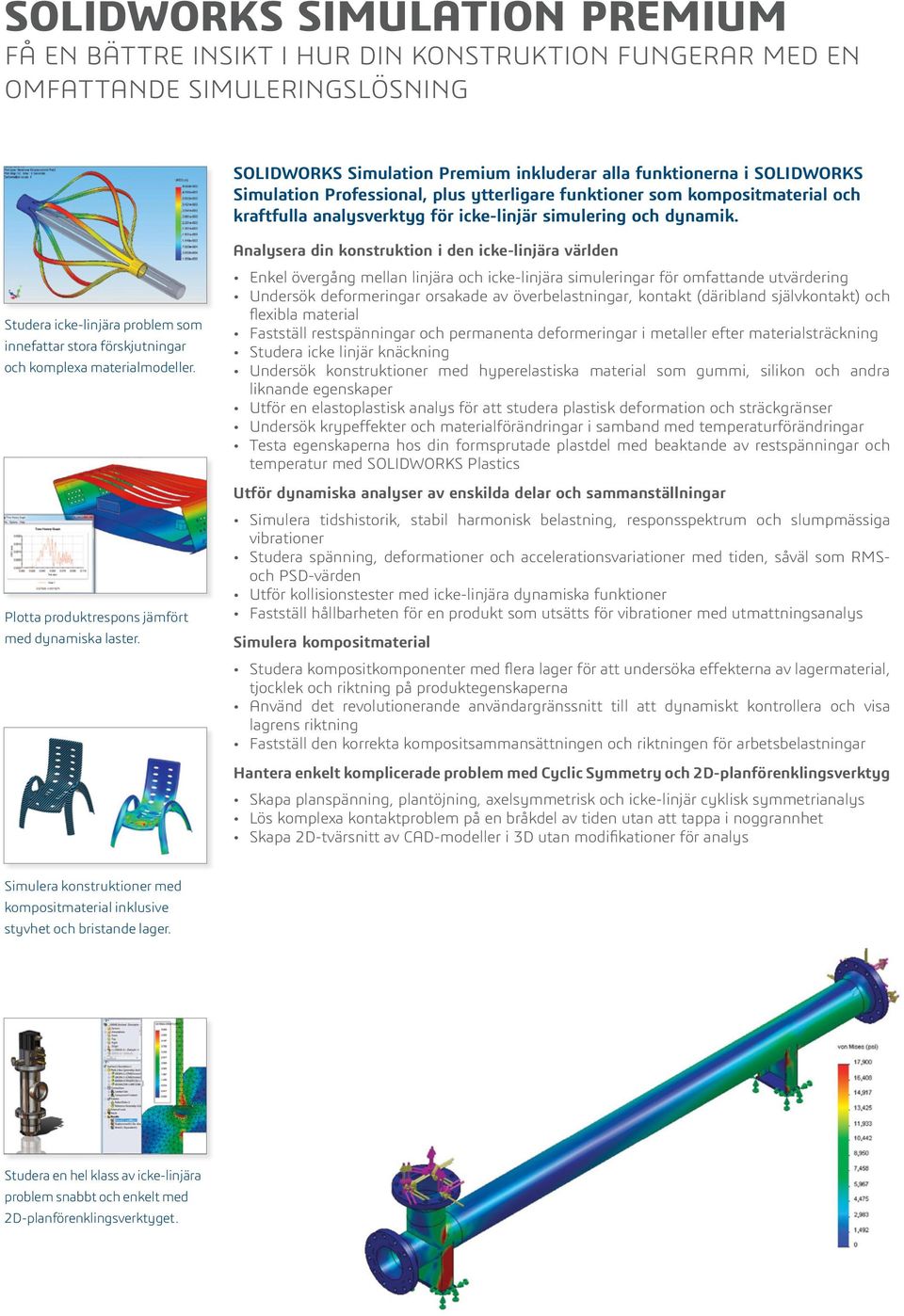

4 SOLIDWORKS SIMULATION PREMIUM FÅ EN BÄTTRE INSIKT I HUR DIN KONSTRUKTION FUNGERAR MED EN OMFATTANDE SIMULERINGSLÖSNING SOLIDWORKS Simulation Premium inkluderar alla funktionerna i SOLIDWORKS Simulation Professional, plus ytterligare funktioner som kompositmaterial och kraftfulla analysverktyg för icke-linjär simulering och dynamik. Studera icke-linjära problem som innefattar stora förskjutningar och komplexa materialmodeller. Plotta produktrespons jämfört med dynamiska laster. Analysera din konstruktion i den icke-linjära världen Enkel övergång mellan linjära och icke-linjära simuleringar för omfattande utvärdering Undersök deformeringar orsakade av överbelastningar, kontakt (däribland självkontakt) och flexibla material Fastställ restspänningar och permanenta deformeringar i metaller efter materialsträckning Studera icke linjär knäckning Undersök konstruktioner med hyperelastiska material som gummi, silikon och andra liknande egenskaper Utför en elastoplastisk analys för att studera plastisk deformation och sträckgränser Undersök krypeffekter och materialförändringar i samband med temperaturförändringar Testa egenskaperna hos din formsprutade plastdel med beaktande av restspänningar och temperatur med SOLIDWORKS Plastics Utför dynamiska analyser av enskilda delar och sammanställningar Simulera tidshistorik, stabil harmonisk belastning, responsspektrum och slumpmässiga vibrationer Studera spänning, deformationer och accelerationsvariationer med tiden, såväl som RMSoch PSD-värden Utför kollisionstester med icke-linjära dynamiska funktioner Fastställ hållbarheten för en produkt som utsätts för vibrationer med utmattningsanalys Simulera kompositmaterial Studera kompositkomponenter med flera lager för att undersöka effekterna av lagermaterial, tjocklek och riktning på produktegenskaperna Använd det revolutionerande användargränssnitt till att dynamiskt kontrollera och visa lagrens riktning Fastställ den korrekta kompositsammansättningen och riktningen för arbetsbelastningar Hantera enkelt komplicerade problem med Cyclic Symmetry och 2D-planförenklingsverktyg Skapa planspänning, plantöjning, axelsymmetrisk och icke-linjär cyklisk symmetrianalys Lös komplexa kontaktproblem på en bråkdel av tiden utan att tappa i noggrannhet Skapa 2D-tvärsnitt av CAD-modeller i 3D utan modifikationer för analys Simulera konstruktioner med kompositmaterial inklusive styvhet och bristande lager. Studera en hel klass av icke-linjära problem snabbt och enkelt med 2D-planförenklingsverktyget.

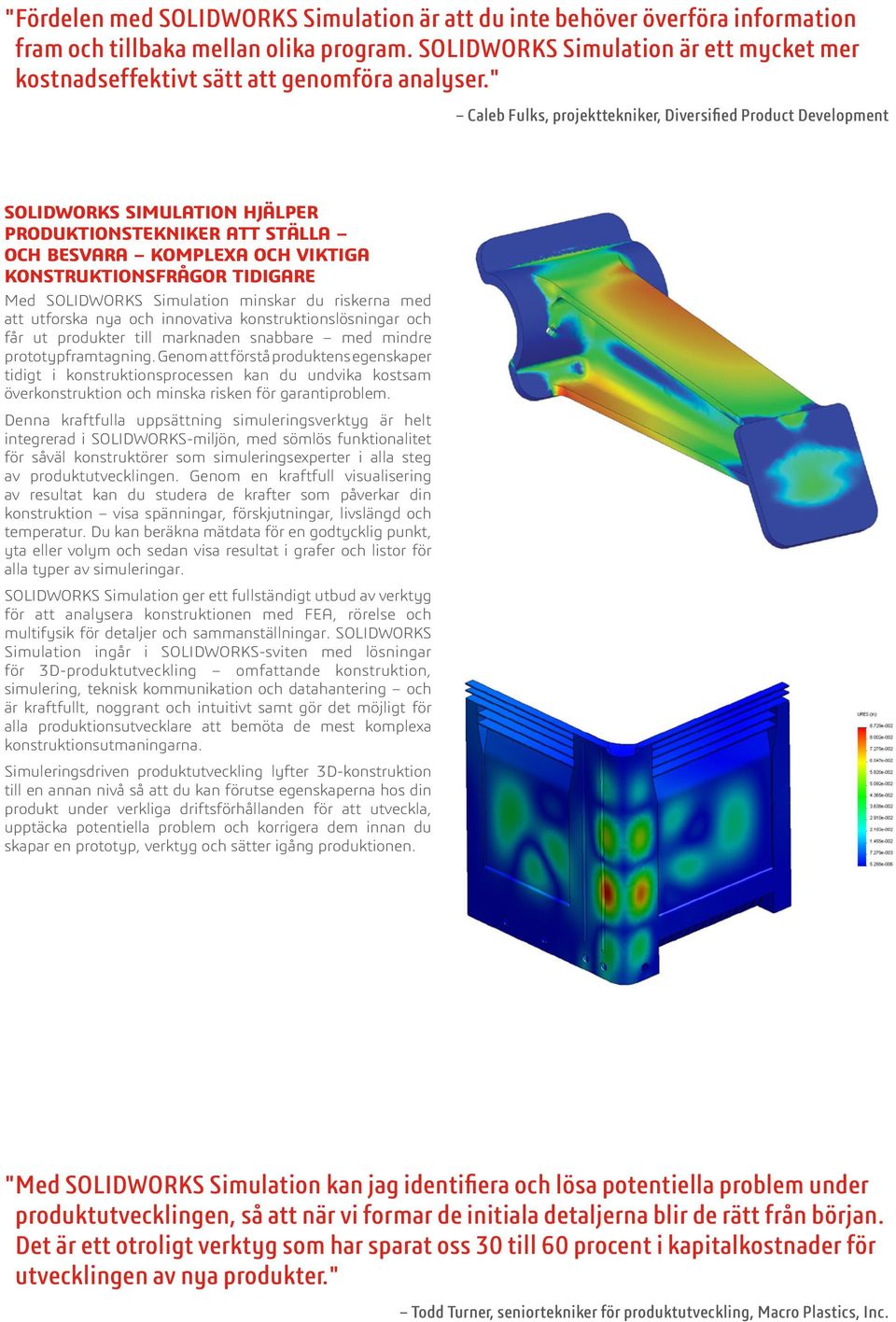

5 " Fördelen med SOLIDWORKS Simulation är att du inte behöver överföra information fram och tillbaka mellan olika program. SOLIDWORKS Simulation är ett mycket mer kostnadseffektivt sätt att genomföra analyser." Caleb Fulks, projekttekniker, Diversified Product Development SOLIDWORKS SIMULATION HJÄLPER PRODUKTIONSTEKNIKER ATT STÄLLA OCH BESVARA KOMPLEXA OCH VIKTIGA KONSTRUKTIONSFRÅGOR TIDIGARE Med SOLIDWORKS Simulation minskar du riskerna med att utforska nya och innovativa konstruktionslösningar och får ut produkter till marknaden snabbare med mindre prototypframtagning. Genom att förstå produktens egenskaper tidigt i konstruktionsprocessen kan du undvika kostsam överkonstruktion och minska risken för garantiproblem. Denna kraftfulla uppsättning simuleringsverktyg är helt integrerad i SOLIDWORKS-miljön, med sömlös funktionalitet för såväl konstruktörer som simuleringsexperter i alla steg av produktutvecklingen. Genom en kraftfull visualisering av resultat kan du studera de krafter som påverkar din konstruktion visa spänningar, förskjutningar, livslängd och temperatur. Du kan beräkna mätdata för en godtycklig punkt, yta eller volym och sedan visa resultat i grafer och listor för alla typer av simuleringar. SOLIDWORKS Simulation ger ett fullständigt utbud av verktyg för att analysera konstruktionen med FEA, rörelse och multifysik för detaljer och sammanställningar. SOLIDWORKS Simulation ingår i SOLIDWORKS-sviten med lösningar för 3D-produktutveckling omfattande konstruktion, simulering, teknisk kommunikation och datahantering och är kraftfullt, noggrant och intuitivt samt gör det möjligt för alla produktionsutvecklare att bemöta de mest komplexa konstruktionsutmaningarna. Simuleringsdriven produktutveckling lyfter 3D-konstruktion till en annan nivå så att du kan förutse egenskaperna hos din produkt under verkliga driftsförhållanden för att utveckla, upptäcka potentiella problem och korrigera dem innan du skapar en prototyp, verktyg och sätter igång produktionen. " Med SOLIDWORKS Simulation kan jag identifiera och lösa potentiella problem under produktutvecklingen, så att när vi formar de initiala detaljerna blir de rätt från början. Det är ett otroligt verktyg som har sparat oss 30 till 60 procent i kapitalkostnader för utvecklingen av nya produkter." Todd Turner, seniortekniker för produktutveckling, Macro Plastics, Inc.

6 SYSTEMKRAV SOLIDWORKS PRODUKTUTVECKLINGSLÖSNING Med SOLIDWORKS programvara får användare en intuitiv 3D-utvecklingsmiljö som ger ökad produktivitet för konstruktions- och teknikresurser för att på ett snabbare och mer kostnadseffektivt sätt skapa bättre produkter. Ta del av SOLIDWORKS fullständiga utbud av lösningar för konstruktion, simulering, teknisk kommunikation och datahantering på Windows 7 (helst x64) eller Windows 8 minst 2 GB RAM (8 till 16 GB RAM rekommenderas) 50 GB hårddiskutrymme (minst) SOLIDWORKS-certifierat grafikkort Intel eller AMD -processor(4 till 8 kärnor rekommenderas) Internet-anslutning via bredband Microsoft Excel och Word (för rapporter och exporter) MER INFORMATION Mer information om SOLIDWORKS Simulation finns på Du kan också kontakta din lokala SOLIDWORKS-återförsäljare. Vår 3DEXPERIENCE-plattform är själva grunden i våra program. Vi har program för 12 olika branscher ett rikt utbud med branschlösningar. Dassault Systèmes är 3DEXPERIENCE -företaget som tillhandahåller en virtuell miljö där företag och människor kan skapa hållbara innovationer. Det här är världsledande lösningar som förverkligar hur produkter konstrueras, produceras och stöds. Dassault Systèmes samarbetslösningar främjar social innovation, vilket ger ökade möjligheter för den virtuella världen att förbättra den verkliga världen. Koncernen skapar mervärde för över kunder i alla storlekar, i alla branscher, i över 140 länder. Mer information finns på Dassault Systèmes. Med ensamrätt. 3DEXPERIENCE, Compass-ikonen och 3DS-logotypen, CATIA, SOLIDWORKS, ENOVIA, DELMIA, SIMULIA, GEOVIA, EXALEAD, 3D VIA, BIOVIA och NETVIBES är kommersiella varumärken eller registrerade varumärken som tillhör Dassault Systèmes eller dess dotterbolag i USA och/eller andra länder. Alla andra varumärken ägs av respektive ägare. Användning av något av de varumärken som tillhör Dassault Systèmes eller dess dotterbolag är föremål för deras uttryckliga, skriftliga godkännande. MKSIMDSSWE0714 Huvudkontor Dassault Systèmes 10, rue Marcel Dassault CS Vélizy-Villacoublay Cedex Frankrike Nord- och Sydamerika Dassault Systèmes SolidWorks Corporation 175 Wyman Street Waltham, MA USA generalinfo@solidworks.com Dassault Systèmes Sweden AB +46(0) solidworksinfose@3ds.com
