1 ECAD/CONNECTED PROCESS SOLUTIONS NÄR DET ÄR VIKTIGT ATT KONSTRUERA SMART

2 EN UPPKOPPLAD VÄRLD Produkterna vi använder blir ständigt mer komplexa och funktioner som en gång i tiden kändes som science fiction finns i dag i allt från bilar till kaffebryggare. I smarta produkter kan många olika system kombineras, vilket innebär en rad utmaningar vid konstruktion och tillverkning. Många av SOLIDWORKS kunder vill ha lösningar som klarar de här utmaningarna för att kunna tillgodose behoven hos såväl moderna konsumenter som banbrytande företag. MEKANISK KONSTRUKTION ELEKTRISK KONSTRUKTION ELEKTRONISK KONSTRUKTION UPPKOPPLAD KONSTRUKTION KONSTRUERA I ETT ENHETLIGT EKOSYSTEM En av utmaningarna är alla olika områden som påverkar processen. Mekanisk, elektrisk och elektronisk konstruktion samt nätverkskonstruktion hanteras alltför ofta som skilda delar av processen, och en isolerad arbetsmetod kan påverka både konstruktion och utveckling negativt från start. Detta går dock att effektivisera och förenkla. Med SOLIDWORKS paket med programvarulösningar blir processen tätare sammankopplad och tydligare. Nu kan teamen dela data och idéer snabbare och enklare än någonsin tidigare. INTEGRERAD UTVECKLING GER KONKURRENSFÖRDELAR Du får en rad olika fördelar när du använder integrerade konstruktionsverktyg i utvecklingen av uppkopplade produkter och system. Dra nytta av integrerade metoder som förkortar konstruktionscyklerna, ökar kvaliteten och underlättar tillverkning och montering, samtidigt som avdelningsöverskridande samarbete uppmuntras. När elektronisk konstruktion, kopplingsscheman och elledningar, system för rörelsestyrning samt konstruktion av mekaniska höljen och komponenter kan genomföras på ett integrerat sätt underlättar du nya tankesätt och skapar möjligheter för innovation. REPRESENTATIV-LÖSNING FÖR UPPKOPPLADE ENHETER SMART STAD FABRIKSAUTOMATION KONSUMENTPRODUKTER Integrerad infrastruktur (BIM) Mekatronik/plastronik Hemautomation Kraftnätsteknik Sakernas internet inom industrin (IIoT) Konsumentelektronik Självkörande fordon Industriell renässans Uppkopplade fordon Smart jordbruk Vardagsobjekt blir uppkopplade Framtidens fabrik Additiv tillverkning (nästa generation)

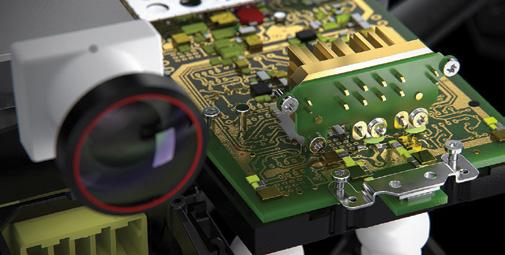

3 SOLIDWORKS ECAD SOLUTIONS Med SOLIDWORKS ECAD Solutions kan du förbättra ditt arbetsflöde rejält och maximera resultaten oavsett vad du arbetar med. Paketet med verktyg för elektromekanisk konstruktion hjälper dig att konstruera snabbare, dela information och data på ett bättre sätt samt ger bättre noggrannhet vid utveckling av smarta enheter och andra produkter med inbyggd elektronik. SOLIDWORKS PCB Mönsterkort (PCB) är kärnan i smart konstruktion och elsystem, och därför är det mycket viktigt med noggrannhet och kvalitet i konstruktionen och tillverkningen. SOLIDWORKS PCB drivs av Altium, en elektromekanisk lösning där kunskaperna om 3D på SOLIDWORKS kombineras med kraften från vetenskap och det intuitiva arbetsflödet i programvaran Altium Designer. Resultatet är en integrerad utvecklingsmiljö som är perfekt för samarbete och innovation. Med SOLIDWORKS PCB går det att smidigt och smart synkronisera elektroniska och mekaniska konstruktioner, vilket ger enhetlig och standardiserad konstruktion och underlättar snabba, enkla ändringar. Systemets beprövade elektroniska konstruktionsteknik och förenklade redigeringsverktyg för ritningar ger bättre samarbete, och den inbyggda integreringen gör att du kan migrera enklare, sänka kostnaderna, minska mängden fördröjningar i tillverkningen och förkorta ledtiderna. REPRESENTATIVE ELECTRONIC-LÖSNINGAR (SMARTA PRODUKTER) Fabriksautomatisering Uppkopplade enheter Leksaker Konsumentprodukter Industriell utrustning Robotik Medicinsk utrustning Fordonsindustri Elfordon Flyg- och försvarsindustri Kommersiella fordon Flygplansinredning Utrustning och apparater Lastbilar och bussar Tåg Tyngre utrustning Rymdfarkoster Vapensystem

4 Tidigare var vår process för att lägga in komponenter på mönsterkorten inte alls tillräckligt noggrann, eftersom komponenterna är så inexakta. Dessutom tog det 15 minuter per konvertering/import. Men med programvarorna SOLIDWORKS och SOLIDWORKS PCB har vi fått en 100 procent korrekt process som totalt tar tre till fem minuter. Nate Calvin, VD på AeroLED INTEGRERAD ECAD-MCAD-OMVANDLING CIRCUITWORKS Mekanikkonstruktörer (MCAD) och elektronikkonstruktörer (ECAD) behöver ha ett nära samarbete när de skapar komplexa konstruktioner, så att produktutvecklingsprocessen blir snabbare och man kan spara tid och minska utvecklingskostnader. CircuitWorks är en kraftfull elektronisk CAD/ECAD-omvandlare som konstruktörer kan använda för att skapa korrekta 3D-modeller av mönsterkort i konstruktionsprogramvaran SOLIDWORKS 3D. CircuitWorks är en del av SOLIDWORKS Electrical 3D-tekniken, och kan användas för att dela, jämföra, uppdatera och spåra elektriska konstruktionsdata för snabbare lösningar av problem med elektromekanisk integration. DATAUTBYTE MELLAN ELEKTRISKA CAD-SYSTEM OCH MEKANISKA CAD-SYSTEM Effektivt samarbete kring CAD-data är en utmaning som mekaniska och elektriska konstruktörer inte kommer ifrån. När man utvecklar en konsumentprodukt som en bärbar dator, där det är viktigt att minska storlek och vikt utan att kompromissa med estetiska faktorer, måste elektronikkonstruktören som utformar mönsterkortet och väljer komponenter (som fläktar och nätaggregat) tydligt kommunicera ECAD-data till mekanikkonstruktören. Och mekanikkonstruktören måste tydligt kommunicera mekaniska konstruktionsändringar som påverkar mönsterkortets utformning. CircuitWorks kan användas för effektiv tvåvägsöverföring av data. Konstruktionsteam kan samarbeta och lösa problem med integrering av ECAD och MCAD och snabbare skapa innovativa produkter med högre kvalitet. SOLIDWORKS FLOW SIMULATION OCH ELECTRONIC COOLING MODULE En lika viktig del av den elektroniska konstruktionsprocessen är att kunna maximera slutproduktens prestanda. Det är möjligt med SOLIDWORKS Flow Simulation, där det finns en uppsättning av smarta modeller som du kan använda när du utför termisk analys på mönsterkort och annan elektronik. Data från analysen underlättar när du säkerställer optimal prestanda hos alla komponenter. Även Electronic Cooling Module har en egen uppsättning med smarta modeller så att du kan bygga ett brett utbud av elektroniska kylningstillämpningar snabbt och noggrant.

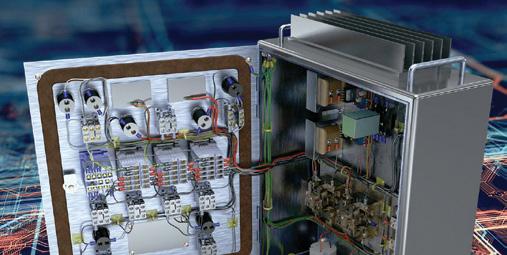

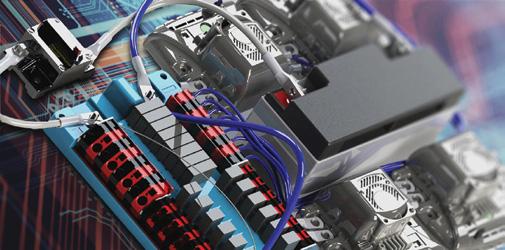

5 SOLIDWORKS Electrical gör alla aspekter av vårt utvecklingsarbete mer exakt och effektivt från konstruktion till samarbete och produktion. Ryan Helminen, projektingenjör, GLSV, Inc. SOLIDWORKS ELECTRICAL Med programvaran SOLIDWORKS Electrical 3D och SOLIDWORKS Electrical Schematics går det att skapa ritningsdrivna elektromekaniska konstruktioner i SOLIDWORKS konstruktionsekosystem. När du kombinerar den med SOLIDWORKS PCB får du ett helt integrerat programvarupaket för mekatronikkonstruktion. SOLIDWORKS ELECTRICAL PDM CONNECTOR Arbetet med att underhålla och upprätthålla produktkonstruktionsdata är avgörande för konstruktionernas integritet, och för att ge samma goda hantering av elektriska och mekatroniska konstruktionsdata som SOLIDWORKS-användare förväntar sig. Produkterna i serien SOLIDWORKS Electrical Professional kan integreras helt i SOLIDWORKS PDM Professional med samma funktioner som SOLIDWORKS, och har ett användarvänligt gränssnitt som är utformat speciellt för användare inom el. SOLIDWORKS Electrical Schematic Professional För att det ska gå att snabbt utveckla inbyggda elsystem till utrustning och andra produkter behövs ett kraftfullt, användarvänligt programvarupaket med verktyg för ritningskonstruktion där flera användare kan samarbeta. I SOLIDWORKS Electrical kan du effektivisera och förenkla komplicerade konstruktionsuppgifter med många lättanvända funktioner, från den programmerbara logikstyrningen (PLC) och 3D-kopplingsplintar till referenstilldelningar för kontakter, automatiska rapporter och plintritningar allt i en projekthanteringsmiljö som underlättar samarbete. SOLIDWORKS Electrical Schematic Standard Ett användarvänligt och kraftfullt schemaverktyg för en an vändare, som hjälper till att snabba på utvecklingen av inbäddade elektriska system för maskinutrustning och andra produkter. Inbyggda, webbkopplade bibliotek med symboler och tillverkarens komponentdata innehåller vanligt återanvändningsbart material för optimal återanvändning av konstruktioner. Effektivisera och förenkla många tidskrävande konstruktionssteg, från kopplingsplintar till referenstilldelningar för kontakter, med hjälp av SOLIDWORKS automatiserade konstruktionsoch hanteringsverktyg. SOLIDWORKS Electrical 3D Integrera konstruktionsdata för elritningar med SOLIDWORKS 3D-modell för en maskin eller annan produkt dubbelriktat och i realtid. Med SOLIDWORKS Electrical 3D kan du placera elkomponenter och använda avancerad SOLIDWORKS Routing-teknik som sammankopplar elkomponenter i 3D-modellen. Du kan fastställa optimala längder och dragningar för elektriska kopplingar samtidigt som synkroniseringen av konstruktion och stycklistor bibehålls mellan elektriska och mekaniska konstruktioner. REPRESENTATIVE ELECTRICAL-LÖSNINGAR Fabriksautomatisering Industriell utrustning Robotik Medicinsk utrustning Fordonsindustri Elskåp Elledningar Elfordon Flyg- och försvarsindustri Omkopplingsutrustning Kommersiella fordon Flygplansinredning Utrustning och apparater Lastbilar och bussar Tåg Tyngre utrustning Rymdfarkoster Vapensystem Ta del av SOLIDWORKS fullständiga utbud av programvara för konstruktion, simulering, teknisk kommunikation och datahantering på

6 ÖVERSIKT SOLIDWORKS är i grunden helt enkelt ett smartare sätt att arbeta. I SOLIDWORKS ECAD har vi kombinerat alla elektromekaniska arbetsområden i ett ekosystem, vilket ger stora fördelar vid konstruktion, utveckling och driftsättning av smarta produkter. IOT-PARTNERLÖSNINGAR FRÅN SOLIDWORKS KONCEPTUTVECKLING Produktplanering för maskinvara Visuell konceptutveckling IoT-systemmodellering Bedöma genomförbarhet Simulering och prototyputveckling Tvärdisciplinärt samarbete IoT-projektledning Vår 3DEXPERIENCE-plattform är själva grunden i våra program. Vi har program för 12 olika branscher ett rikt utbud med branschlösningar. Dassault Systèmes är 3DEXPERIENCE -företaget som tillhandahåller en virtuell miljö där företag och människor kan skapa hållbara innovationer. Det här är världsledande lösningar som förverkligar hur produkter konstrueras, produceras och stöds. Dassault Systèmes samarbetslösningar främjar social innovation, vilket ger ökade möjligheter för den virtuella världen att förbättra den verkliga världen. Koncernen skapar mervärde för över kunder i alla storlekar, i alla branscher, i över 140 länder. Mer information finns på KONSTRUERA OCH BYGG Mekanik El Programvara Inbyggd programvara Webbapplikationer Mobilapplikationer HANTERA Enhetshantering Analysverktyg Automatisera data Integrering av affärssystem Molntjänster Transport Verksamhetsmöjligheter Applikationsmöjligheter 2018 Dassault Systèmes. Med ensamrätt. 3DEXPERIENCE, kompassikonen, 3DS-logotypen, CATIA, SOLIDWORKS, ENOVIA, DELMIA, SIMULIA, GEOVIA, EXALEAD, 3D VIA, 3DSWYM, BIOVIA, NETVIBES, IFWE och 3DEXCITE är kommersiella varumärken eller registrerade varumärken som tillhör Dassault Systèmes (ett franskt société européenne -företag registrerat i Versailles handelsregister med # B ) eller dess dotterbolag i USA och/eller andra länder. Alla andra varumärken tillhör sina respektive ägare. Användning av varumärken som tillhör Dassault Systèmes eller dess dotterbolag kräver deras uttryckliga skriftliga godkännande. MKSWBROECADSV0618 Europa, Mellanöstern och Afrika Dassault Systèmes 10, rue Marcel Dassault CS Vélizy-Villacoublay Cedex Frankrike Nord- och Sydamerika Dassault Systèmes 175 Wyman Street Waltham, MA USA Dassault Systèmes Sweden AB +46(0) solidworksinfose@3ds.com
