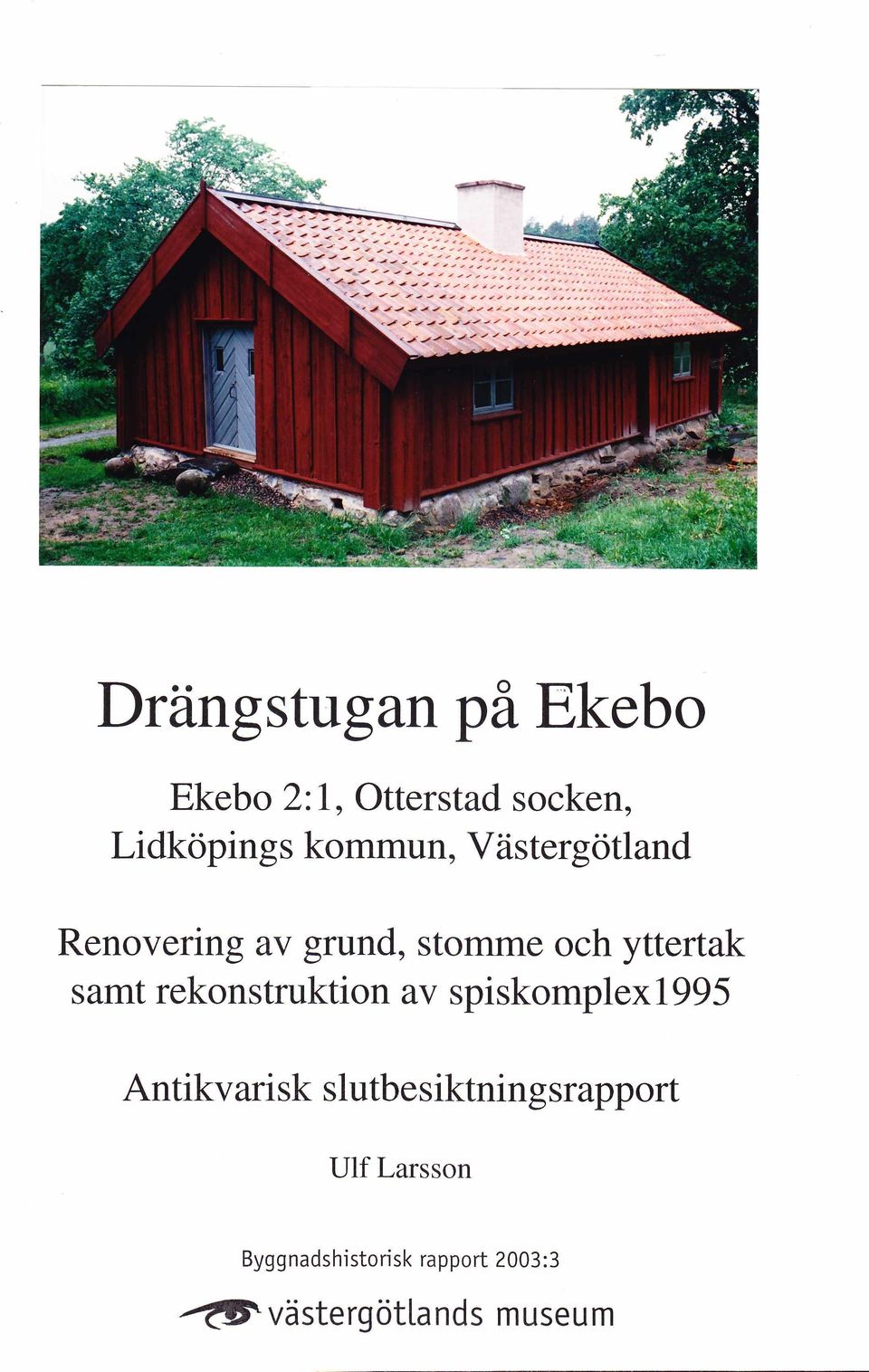

1 Drängstugan på Ekebo, Otterstad socken, Lidköpings kommun, Västergötland Renovering av grund, stomme och yttertak samt rekonstruktion av spiskomplex 1995 Antikvarisk slutbesiktningsrapport Ulf Larsson Byggnadshistorisk rapport 2003:3 Västergötlands museum

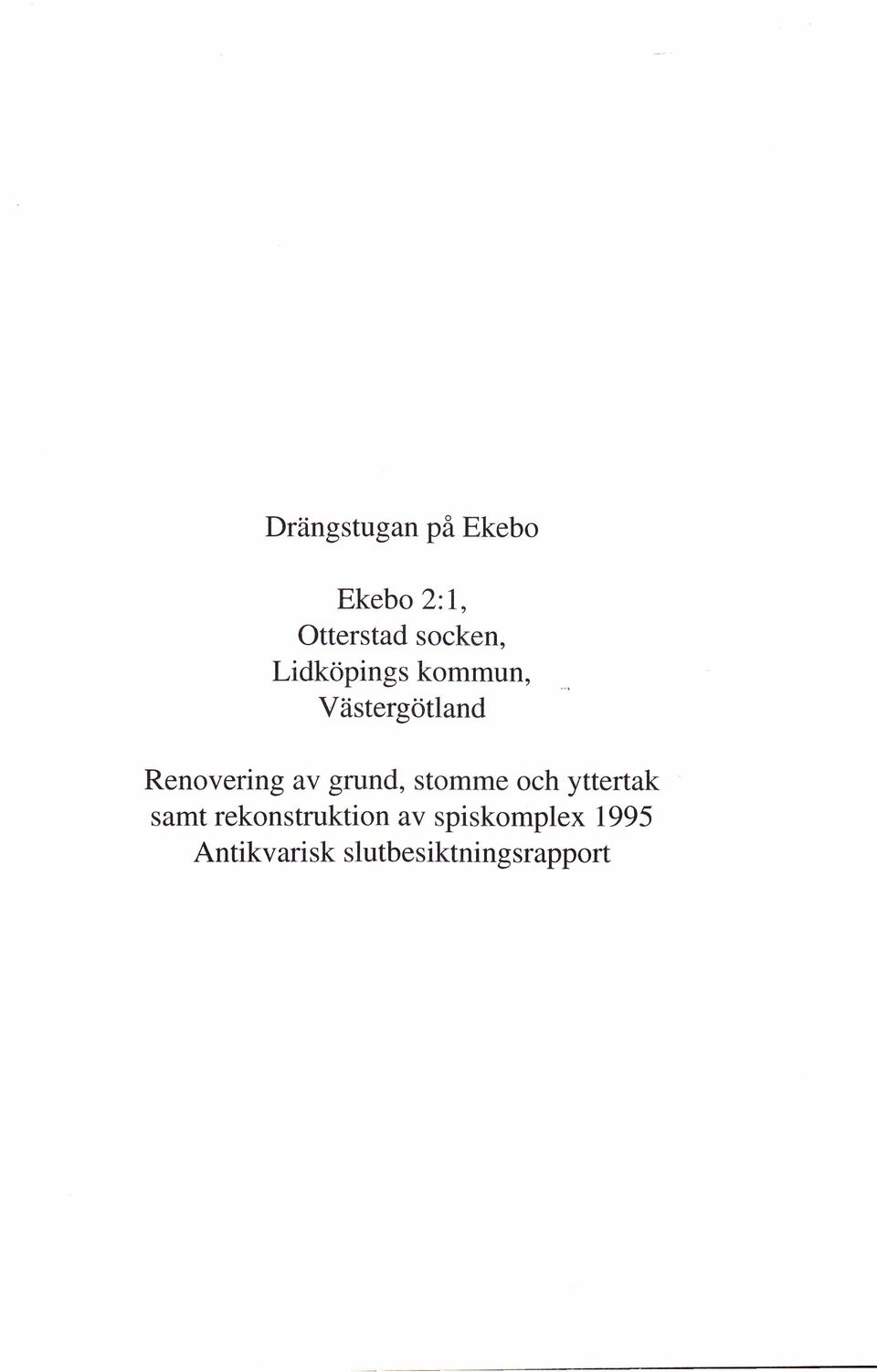

2 Drängstugan på Ekebo, Otterstad socken, Lidköpings kommun, Västergötland Renovering av grund, stomme och yttertak samt rekonstruktion av spiskomplex 1995 Antikvarisk slutbesiktning srapport

3 Antikvarisk slutbesiktning av renovering av drängstugan på fastigheten, Otterstad socken, Lidköpings kommun, Västergötland Skaraborgs länsmuseum har genom undertecknad besiktigat utfört renoveringsarbete på rubricerade fastighet den 12 juni Närvarande vid besiktningen var även Folke Ekesbo, ägare av fastigheten. Slutbesiktningsrapport översändes till fastighetsägaren och länsstyrelsen den 1 mars Föreliggande rapport har redigerats och kompletterats med enstaka uppgifter samt fotobilaga i januari Objekt Drängstuga,, Otterstads socken, Lidköpings kommun, Västergötland. Beskrivning är en ålderdomlig och välbevarad gårdsmiljö med flera rödfärgade timmerbyggnader från 1700-talets senare del, där drängstugan anses vara äldst. Drängstugan ligger strax sydväst om manbyggnaden, och är en knuttimrad byggnad i ett plan. Timmerväggarna är klädda med lockpanel, med undantag för västra gaveln där timret inte är klätt. Byggnaden vilar på en gles naturstensgrund, där i vissa fall endast knutarna har stöd. Yttertaket är relativt flackt, och täcks av tvåkupigt lertegel. Takkonstruktionen utgörs av kroppås med två sidoåsar. Byggnaden har en stuga och en kammare, men saknar inre förstuga, och planformen kan betraktas som en sidokammarstuga. Drängstugans ingång utgörs av en inåtgående pardörr på östra gaveln, men det har tidigare funnits en dörröppning till stugan på södra långsidan, numera igensatt. De båda långsidorna har vardera två fönster och på västra gaveln finns ett fönster. Samtliga fönster utgörs av kvadratiskt formade tvåluftsfönster med två glasrutor per båge. Mellan stugan och kammaren finns en relativt nyligen uppmurad spis. Byggnadshistoria Det är inte klarlagt vilket år drängstugan uppfördes, men byggnaden anses vara äldre än manbyggnaden, som uppfördes år 1785 som kam rersboställe till Läckö. Drängstugan lär under en tid ha använts som skola och senare även ha varit inredd som bastu. var i kronans ägo fram till år 1930, då den friköptes. År 1931 utförde Nordiska museet en uppmätning av drängstugan. På uppmätningsritningen framgår att byggnaden hade ett gemensamt spiskomplex för båda rummen (bakugn och öppen härd i stugan och öppen spis i kammaren) placerad mot norra långväggen. Vidare framgår att väggen mellan stugan och kammaren utgörs av stående timmer samt att den tidigare dörröppningen på södra långväggen är igensatt med stående timmer. Fönstren på byggnadens långsidor återfinns på uppmätningsritningen, vilket däremot inte västra gavelns fönster gör. Dörren på östra gaveln utgörs på 1931 års uppmätningsritning av en inåtgående enkeldörr. På fotografier från samma år, 1931, framgår bl.a. att taket är täckt med torv samt att skorstenen är putsad och vitkalkad. Ar 1993 utförde Skaraborgs länsmuseum genom arkitekt Mikael Hedin en uppmätning av drängstugan. På de framtagna uppmätningsritningama benämns stugan brygghus och kammaren snickarbod. Tidigare renoveringsarbeten Med utgångspunkt från de uppmätningsritningar över drängstugan från 1931 och

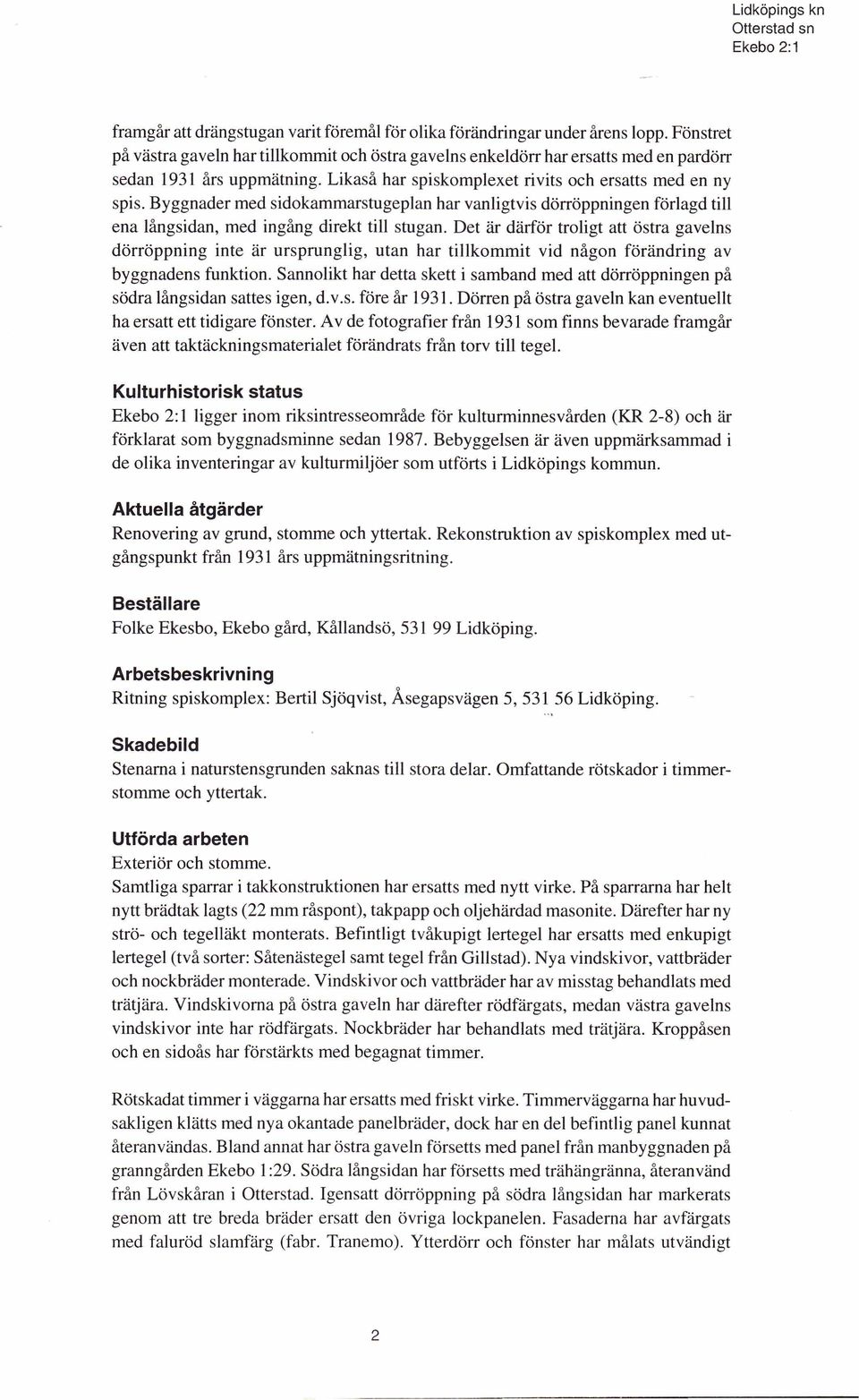

4 framgår att drängstugan varit föremål för olika förändringar under årens lopp. Fönstret på västra gaveln har tillkommit och östra gavelns enkeldörr har ersatts med en pardörr sedan 1931 års uppmätning. Likaså har spiskomplexet rivits och ersatts med en ny spis. Byggnader med sidokammarstugeplan har vanligtvis dörröppningen förlagd till ena långsidan, med ingång direkt till stugan. Det är därför troligt att östra gavelns dörröppning inte är ursprunglig, utan har tillkommit vid någon förändring av byggnadens funktion. Sannolikt har detta skett i samband med att dörröppningen på södra långsidan sattes igen, d.v.s. före år Dörren på östra gaveln kan eventuellt ha ersatt ett tidigare fönster. Av de fotografier från 1931 som finns bevarade framgår även att taktäckningsmaterialet förändrats från torv till tegel. Kulturhistorisk status ligger inom riksintresseområde för kulturminnesvården (KR 2-8) och är förklarat som byggnadsminne sedan Bebyggelsen är även uppmärksammad i de olika inventeringar av kulturmiljöer som utförts i Lidköpings kommun. Aktuella åtgärder Renovering av grund, stomme och yttertak. Rekonstruktion av spiskomplex med utgångspunkt från 1931 års uppmätningsritning. Beställare Folke Ekesbo, Ekebo gård, Kållandsö, Lidköping. Arbetsbeskrivning Ritning spiskomplex: Bertil Sjöqvist, Åsegapsvägen 5, Lidköping. Skadebild Stenarna i naturstensgrunden saknas till stora delar. Omfattande rötskador i timmerstomme och yttertak. Utförda arbeten Exteriör och stomme. Samtliga sparrar i takkonstruktionen har ersatts med nytt virke. På sparrarna har helt nytt brädtak lagts (22 mm råspont), takpapp och oljehärdad masonite. Därefter har ny strö- och tegelläkt monterats. Befintligt tvåkupigt lertegel har ersatts med enkupigt lertegel (två sorter: Såtenästegel samt tegel från Gillstad). Nya vindskivor, vattbräder och nockbräder monterade. Vindskivor och vattbräder har av misstag behandlats med trätjära. Vindskivoma på östra gaveln har därefter rödfärgats, medan västra gavelns vindskivor inte har rödfärgats. Nockbräder har behandlats med trätjära. Kroppåsen och en sidoås har förstärkts med begagnat timmer. Rötskadat timmer i väggarna har ersatts med friskt virke. Timmerväggarna har huvudsakligen klätts med nya okantade panelbräder, dock har en del befintlig panel kunnat återanvändas. Bland annat har östra gaveln försetts med panel från manbyggnaden på granngården Ekebo 1:29. Södra långsidan har försetts med trähängränna, återanvänd från Lövskåran i Otterstad. Igensatt dörröppning på södra långsidan har markerats genom att tre breda bräder ersatt den övriga lockpanelen. Fasaderna har avfärgats med faluröd slamfärg (fabr. Tranemo). Ytterdörr och fönster har målats utvändigt 2

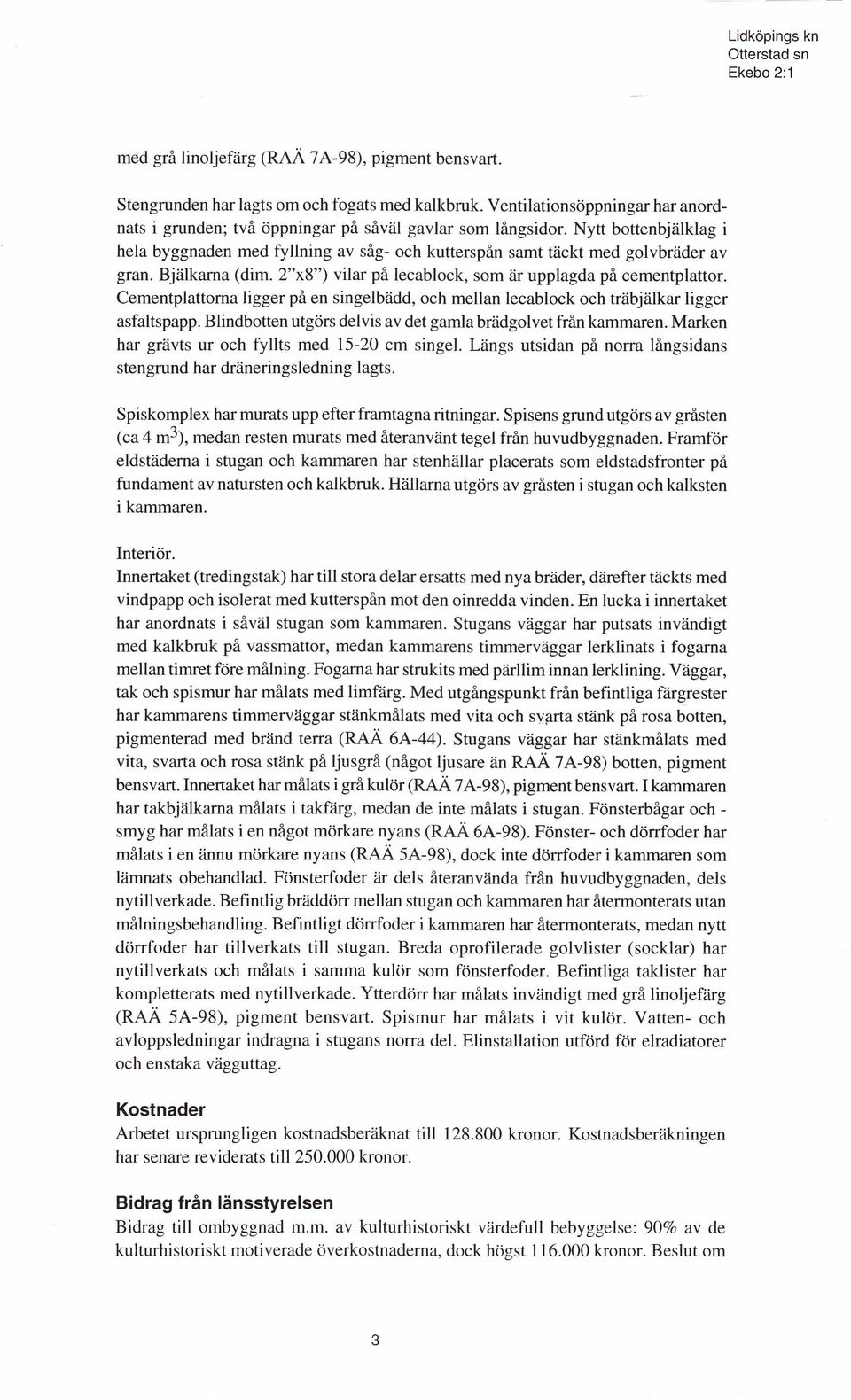

5 med grå linoljefärg (RAÄ 7A-98), pigment bensvart. Stengrunden har lagts om och fogats med kalkbruk. Ventilationsöppningar har anordnats i grunden; två öppningar på såväl gavlar som långsidor. Nytt bottenbjälklag i hela byggnaden med fyllning av såg- och kutterspån samt täckt med golvbräder av gran. Bjälkarna (dim. 2 x8 ) vilar på lecablock, som är upplagda på cementplattor. Cementplattoma ligger på en singelbädd, och mellan lecablock och träbjälkar ligger asfaltspapp. Blindbotten utgörs delvis av det gamla brädgolvet från kammaren. Marken har grävts ur och fyllts med cm singel. Längs utsidan på norra långsidans stengrund har dräneringsledning lagts. Spiskomplex har murats upp efter framtagna ritningar. Spisens grund utgörs av gråsten (ca 4 m3), medan resten murats med återanvänt tegel från huvudbyggnaden. Framför eldstäderna i stugan och kammaren har stenhällar placerats som eldstadsfronter på fundament av natursten och kalkbruk. Hällarna utgörs av gråsten i stugan och kalksten i kammaren. Interiör. Innertaket (tredingstak) har till stora delar ersatts med nya bräder, därefter täckts med vindpapp och isolerat med kutterspån mot den oinredda vinden. En lucka i innertaket har anordnats i såväl stugan som kammaren. Stugans väggar har putsats invändigt med kalkbruk på vassmattor, medan kammarens timmerväggar lerklinats i fogarna mellan timret före målning. Fogarna har strukits med pärllim innan lerklining. Väggar, tak och spismur har målats med limfärg. Med utgångspunkt från befintliga färgrester har kammarens timmerväggar stänkmålats med vita och svarta stänk på rosa botten, pigmenterad med bränd terra (RAÄ 6A-44). Stugans väggar har stänkmålats med vita, svarta och rosa stänk på ljusgrå (något ljusare än RAÄ 7A-98) botten, pigment bensvart. Innertaket har målats i grå kulör (RAÄ 7A-98), pigment bensvart. I kammaren har takbjälkarna målats i takfärg, medan de inte målats i stugan. Fönsterbågar och - smyg har målats i en något mörkare nyans (RAÄ 6A-98). Fönster- och dörrfoder har målats i en ännu mörkare nyans (RAÄ 5A-98), dock inte dörrfoder i kammaren som lämnats obehandlad. Fönsterfoder är dels återanvända från huvudbyggnaden, dels nytillverkade. Befintlig bräddörr mellan stugan och kammaren har återmonterats utan målningsbehandling. Befintligt dörrfoder i kammaren har återmonterats, medan nytt dörrfoder har tillverkats till stugan. Breda oprofilerade golvlister (socklar) har nytillverkats och målats i samma kulör som fönsterfoder. Befintliga taklister har kompletterats med nytillverkade. Ytterdörr har målats invändigt med grå linoljefärg (RAÄ 5A-98), pigment bensvart. Spismur har målats i vit kulör. Vatten- och avloppsledningar indragna i stugans norra del. Elinstallation utförd för elradiatorer och enstaka vägguttag. Kostnader Arbetet ursprungligen kostnadsberäknat till kronor. Kostnadsberäkningen har senare reviderats till kronor. Bidrag från länsstyrelsen Bidrag till ombyggnad m.m. av kulturhistoriskt värdefull bebyggelse: 90% av de kulturhistoriskt motiverade överkostnaderna, dock högst kronor. Beslut om 3

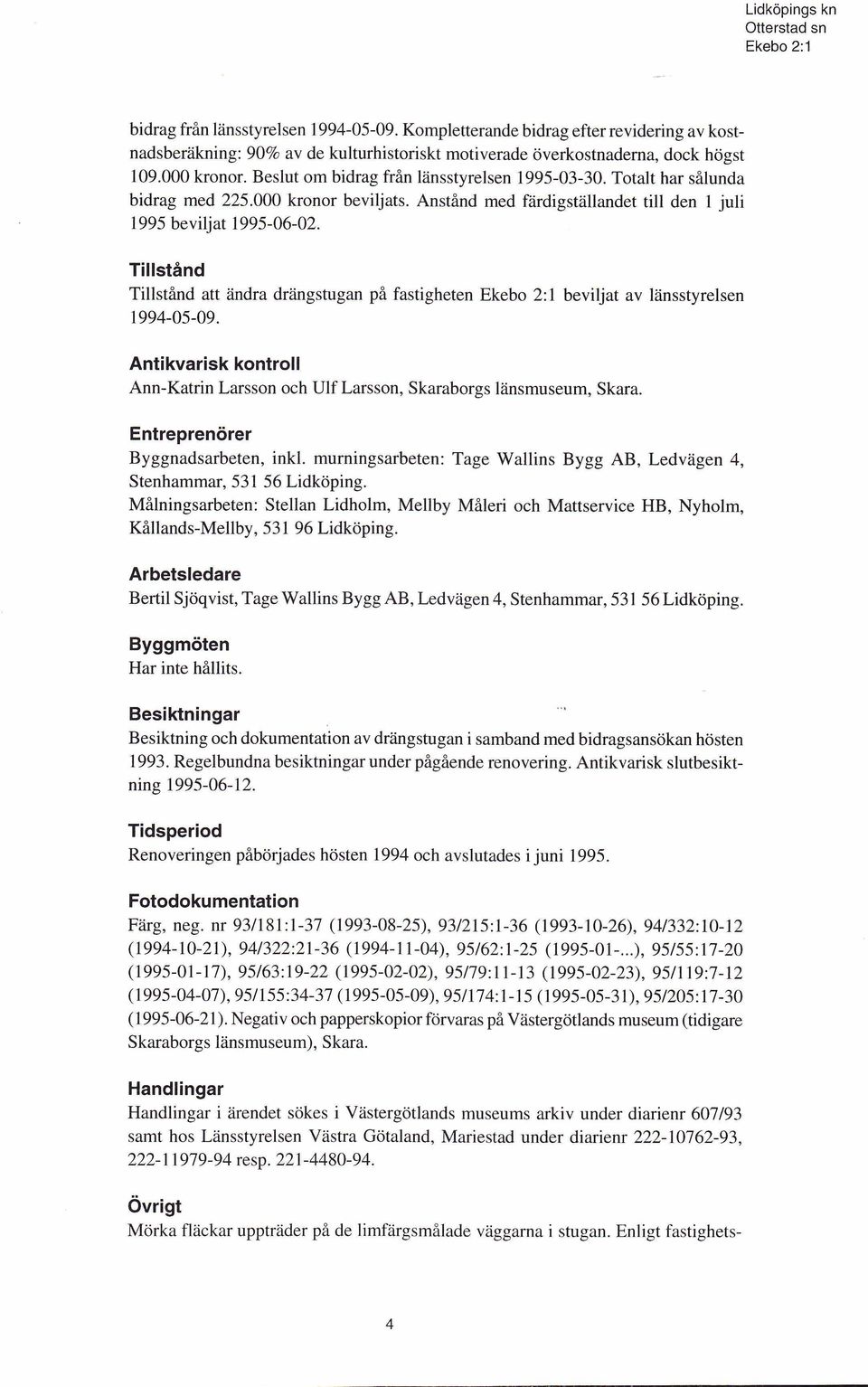

6 bidrag från länsstyrelsen Kompletterande bidrag efter revidering av kostnadsberäkning: 90% av de kulturhistoriskt motiverade överkostnadema, dock högst kronor. Beslut om bidrag från länsstyrelsen Totalt har sålunda bidrag med kronor beviljats. Anstånd med färdigställandet till den 1 juli 1995 beviljat Tillstånd Tillstånd att ändra drängstugan på fastigheten beviljat av länsstyrelsen Antikvarisk kontroll Ann-Katrin Larsson och Ulf Larsson, Skaraborgs länsmuseum, Skara. Entreprenörer Byggnadsarbeten, inkl. murningsarbeten: Tage Wallins Bygg AB, Ledvägen 4, Stenhammar, Lidköping. Målningsarbeten: Stellan Lidholm, Mellby Måleri och Mattservice HB, Nyholm, Kållands-Mellby, Lidköping. Arbetsledare Bertil Sjöqvist, Tage Wallins Bygg AB, Ledvägen 4, Stenhammar, Lidköping. Byggmöten Har inte hållits. Besiktningar Besiktning och dokumentation av drängstugan i samband med bidragsansökan hösten Regelbundna besiktningar under pågående renovering. Antikvarisk slutbesiktning Tidsperiod Renoveringen påbörjades hösten 1994 och avslutades i juni Fotodokumentation Färg, neg. nr 93/181:1-37 ( ), 93/215:1-36 ( ), 94/332:10-12 ( ), 94/322:21-36 ( ), 95/62:1-25 ( ), 95/55:17-20 ( ), 95/63:19-22 ( ), 95/79:11-13 ( ), 95/119:7-12 ( ), 95/155:34-37 ( ), 95/174:1-15 ( ), 95/205:17-30 ( ). Negativ och papperskopior förvaras på Västergötlands museum (tidigare Skaraborgs länsmuseum), Skara. Handlingar Handlingar i ärendet sökes i Västergötlands museums arkiv under diarienr 607/93 samt hos Länsstyrelsen Västra Götaland, Mariestad under diarienr , resp Övrigt Mörka fläckar uppträder på de limfärgsmålade väggarna i stugan. Enligt fastighets 4

7 ägaren fanns antydningar till mörka fläckar på det översta putsskiktet innan målning utfördes, dock inte så distinkta som fläckarna på limfärgsytan. Samma typ av kalkputs och limfärg har använts på spismuren, dock utan liknande fläckbildning. Vatten- och avloppsledningar indragna i stugans norra del skall vid eventuell framtida anslutning till diskbänk eller liknande enligt överenskommelse byggas in i panelklätt skåp. Provtagning för dendrokronologisk analys av timmer i drängstugan utförd Sju prover tagna i västra delens ytterväggar, d.v.s. kammaren, och ett prov taget i tvärbandet mellan kammaren och stugan. Proverna sända till Kvartärgeologiska avdelningen vid Lunds universitet. Resultat av analysen översändes till Skaraborgs länsmuseum. I resultatet konstateras att proverna inte kan dateras, bl.a. på grund av att proverna i fem fall utgjordes av granvirke, vilket ofta inte är möjligt att datera. Vid besiktningen återstod följande arbeten: Östra gavelns vindskivor skall rödfärgas. Fönster och ytterdörr var inte helt färdigmålade, utan skall strykas med linoljefärg ytterligare någon gång. Godkännande De utförda renoveringsarbetena har utförts väl, och kan härmed godkännas ur antikvarisk synpunkt. Bilagor Fotobilaga bifogas. SKARABORGS LÄNSMUSEUM / VÄSTERGÖTLANDS MUSEUM Januari 2003 Ulf Larsson 1 :e antikvarie 5

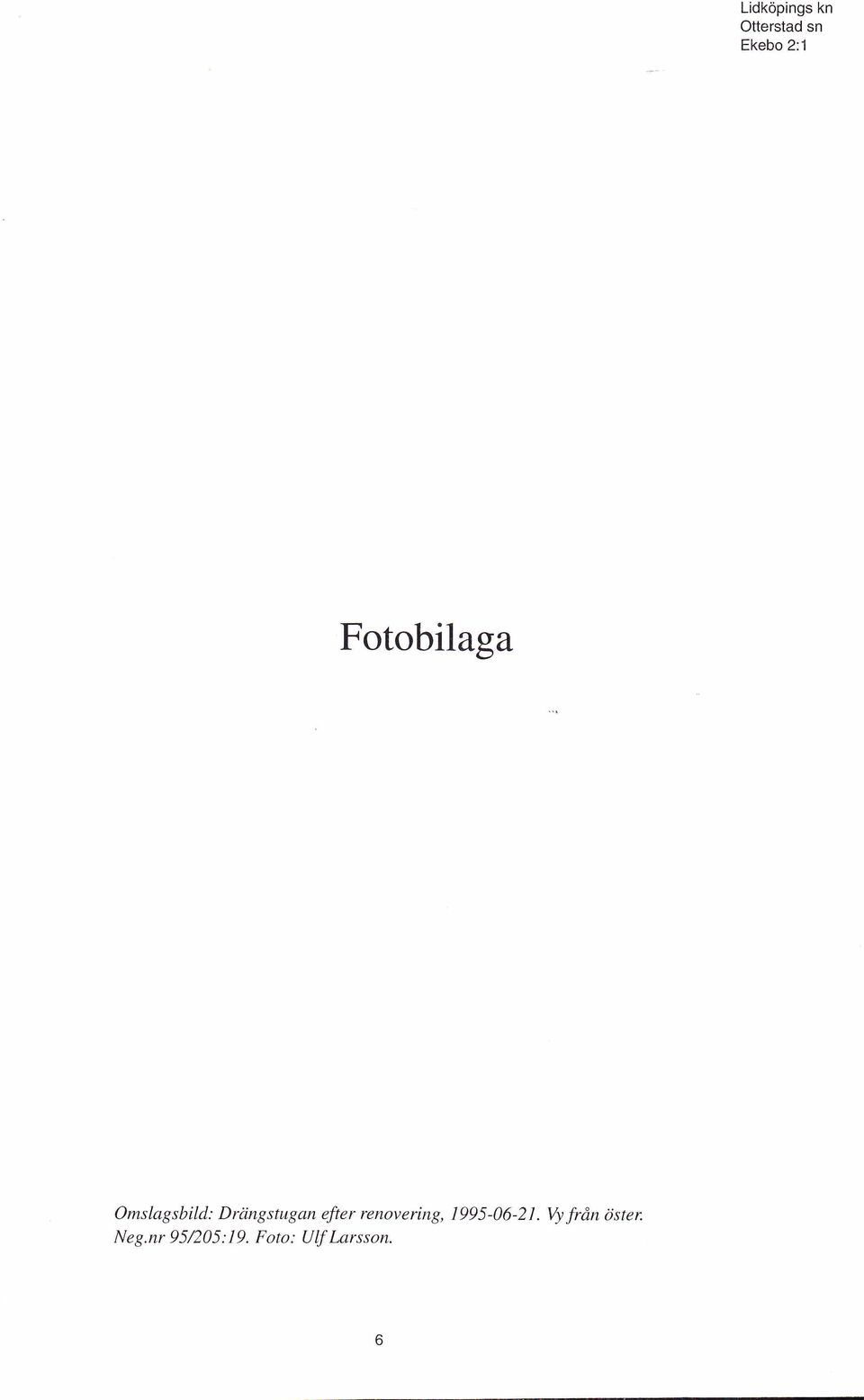

8 Fotobilaga Omslagsbild: Drängstugan efter renovering, Vy från öster. Neg. nr 95/205:19. Foto: U lf Larsson. 6

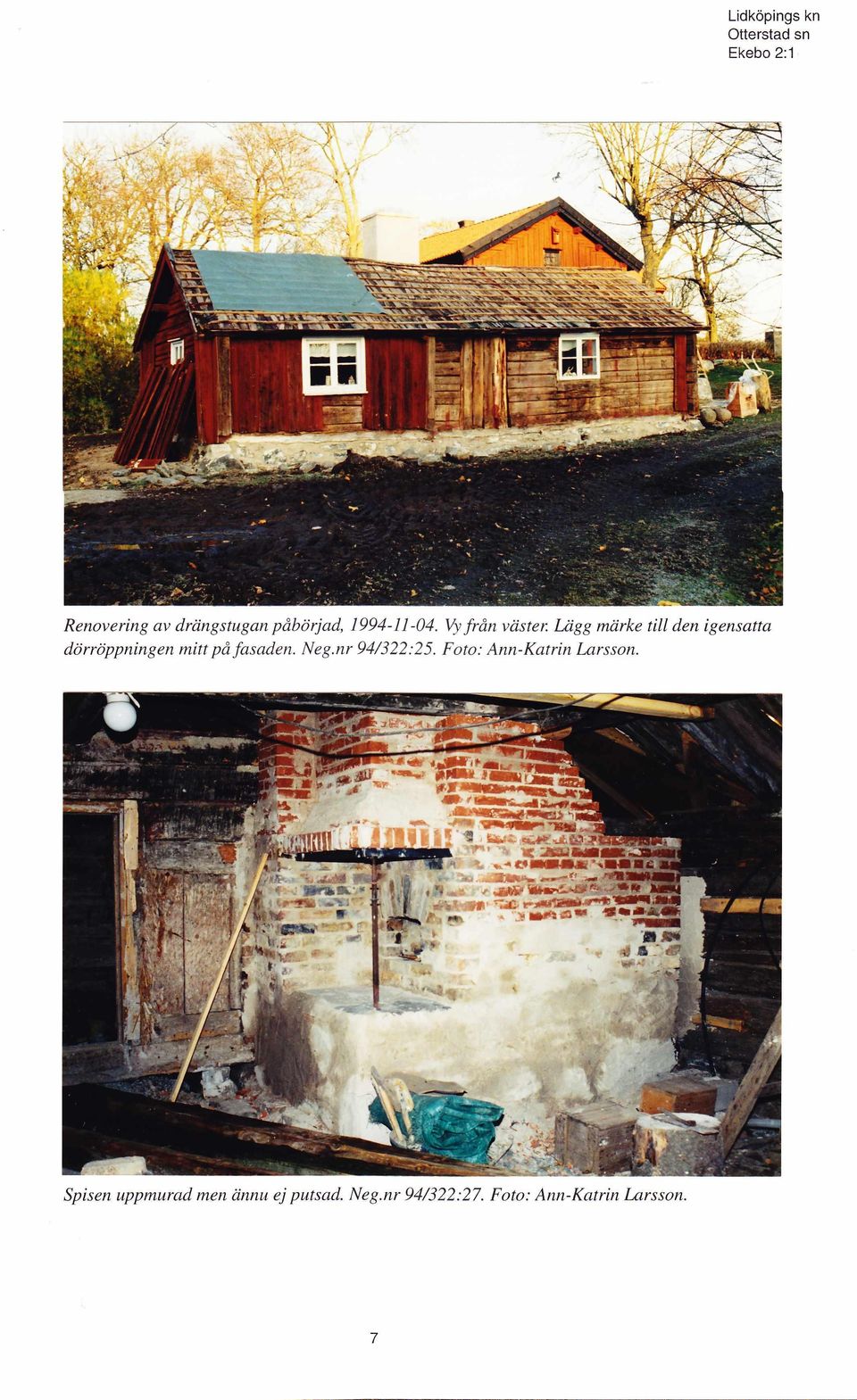

9 Renovering av drängstugan påbörjad, Vy från väster. Lägg märke till den igensatta dörröppningen mitt på fasaden. Neg.nr 94/322:25. Foto: Ann-Katrin Larsson. Spisen uppmurad men ännu ej putsad. Neg.nr 94/322:27. Foto: Ann-Katrin Larsson. 7

10 Ny karm i dörröppningen mellcm stugan och kammaren tillver- Nytt bjälklag monterat i kammaren och lagningar i brädtaket kad. Fogarna mellan väggtimret lerklinade, utförda, Neg.nr 95/79:12. Foto: Ulf Larsson. Neg.nr 95/155:37. Foto: Ulf Larsson. 8

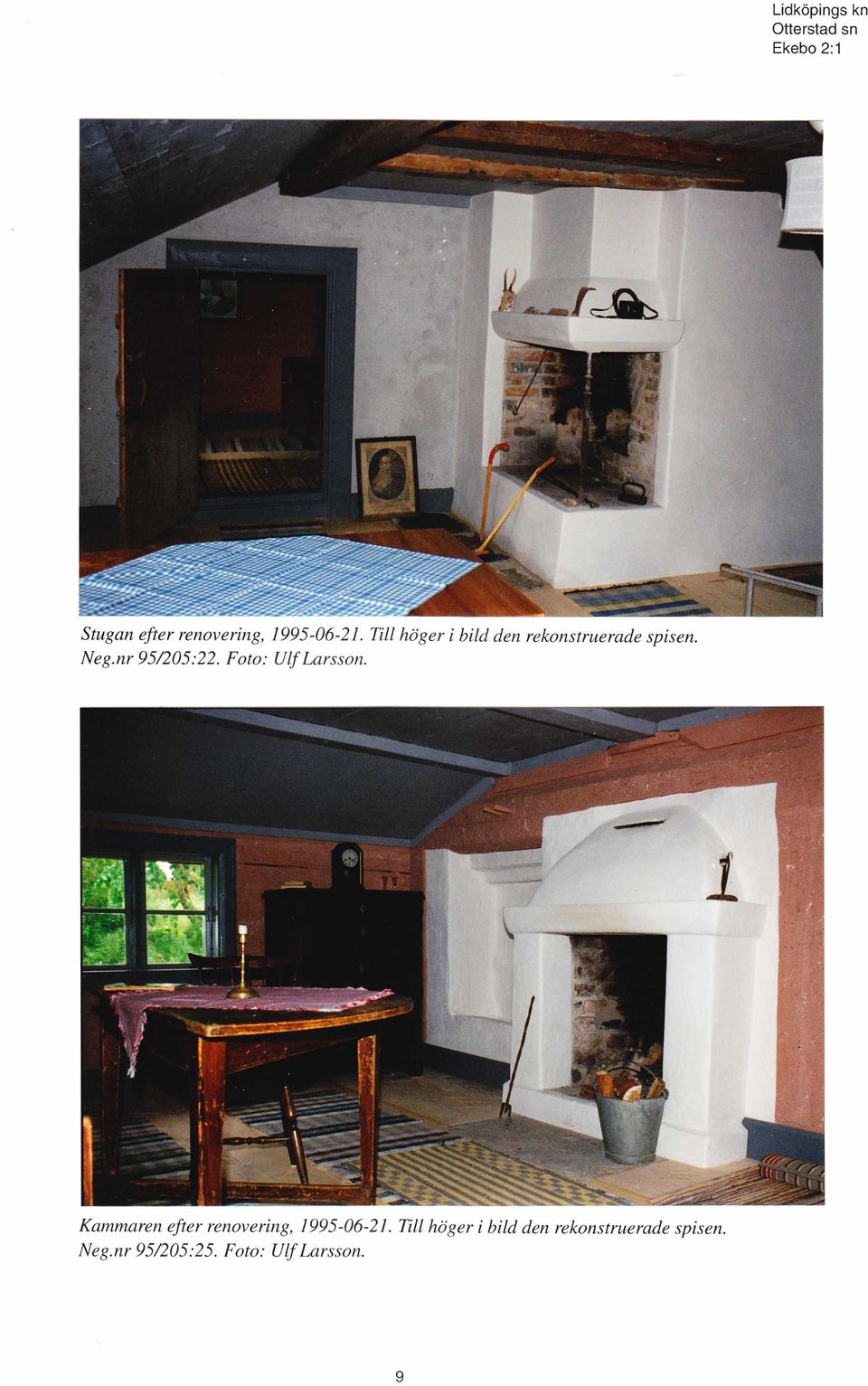

11 Stugan efter renovering, Till höger i bild den rekonstruerade spisen. Neg.nr 95/205:22. Foto: U lf Larsson. Kammaren efter renovering, Till höger i bild den rekonstruerade spisen. Neg.nr 95/205:25. Foto: Ulf Larsson. 9

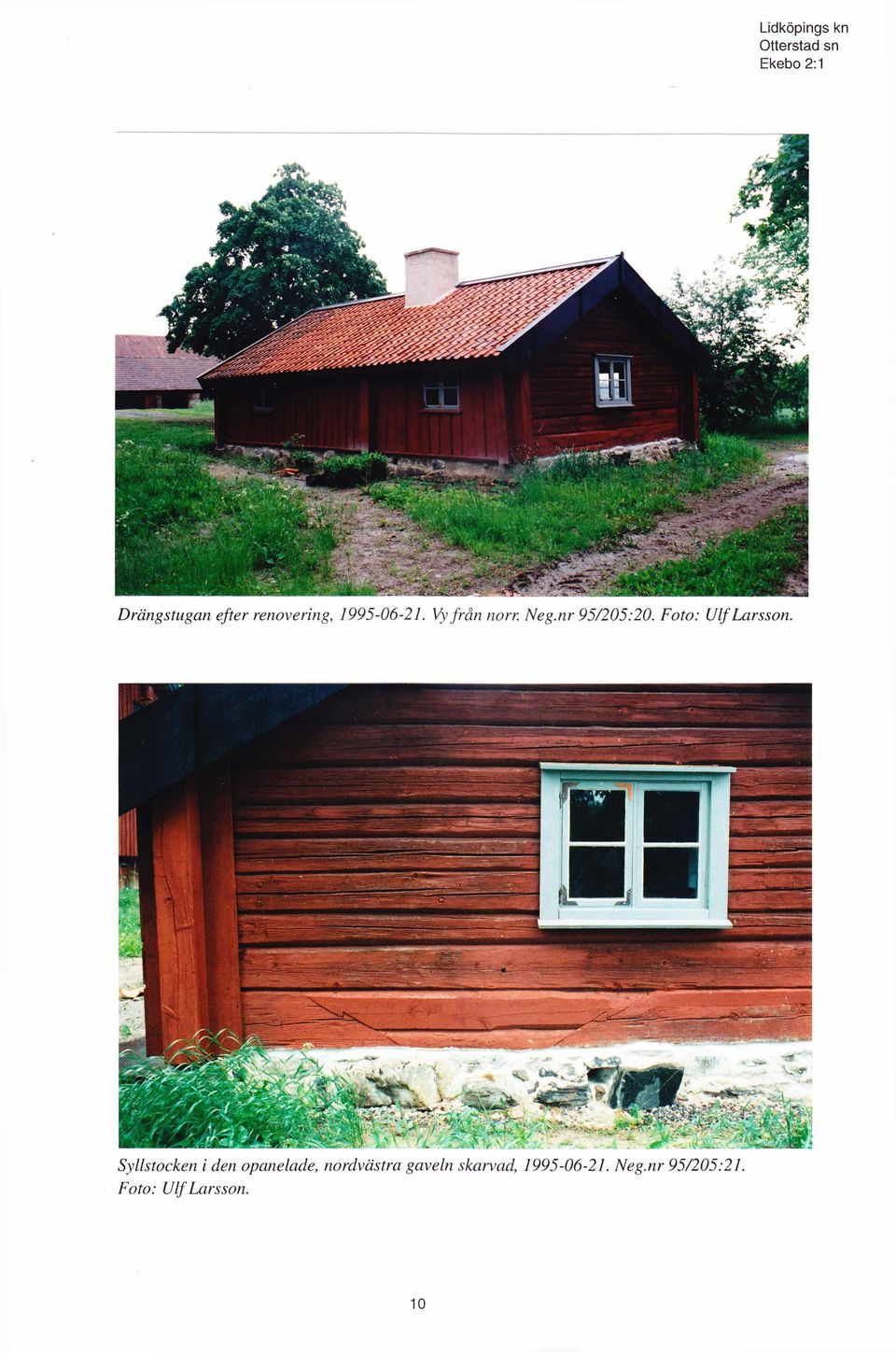

12 Drängstugan efter renovering, Vy från norr. Neg.nr 95/205:20. Foto: U lf Larsson. Syllstocken i den opanelade, nordvästra gaveln skarvad, Neg.nr 95/205:21 Foto: U lf Larsson. 10
