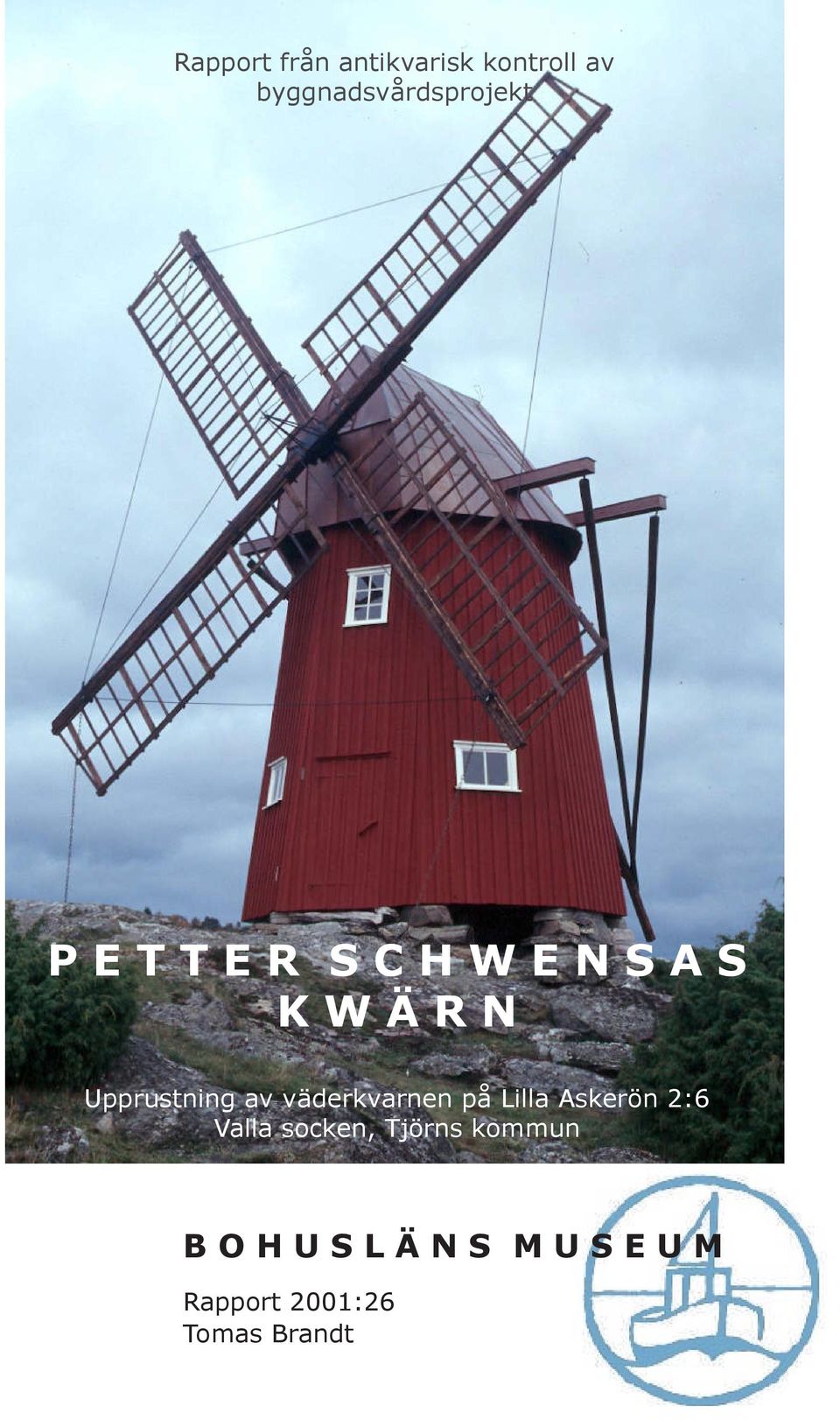

1 Rapport från antikvarisk kontroll av byggnadsvårdsprojekt P E T T E R S C H W E N S A S K W Ä R N Upprustning av väderkvarnen på Lilla Askerön 2:6 Valla socken, Tjörns kommun B O H U S L Ä N S M U S E U M Rapport 2001:26 Tomas Brandt

2 Bohusläns museum rapport 2001:26 Petter Schwensas kwärn, upprustning av väderkvarnen på Lilla Askerön 2:6 antikvarisk kontrollrapport Författare: Tomas Brandt Foto om inget annat anges: Tomas Brandt ISSN Bohusläns museum Box UDDEVALLA Tel:

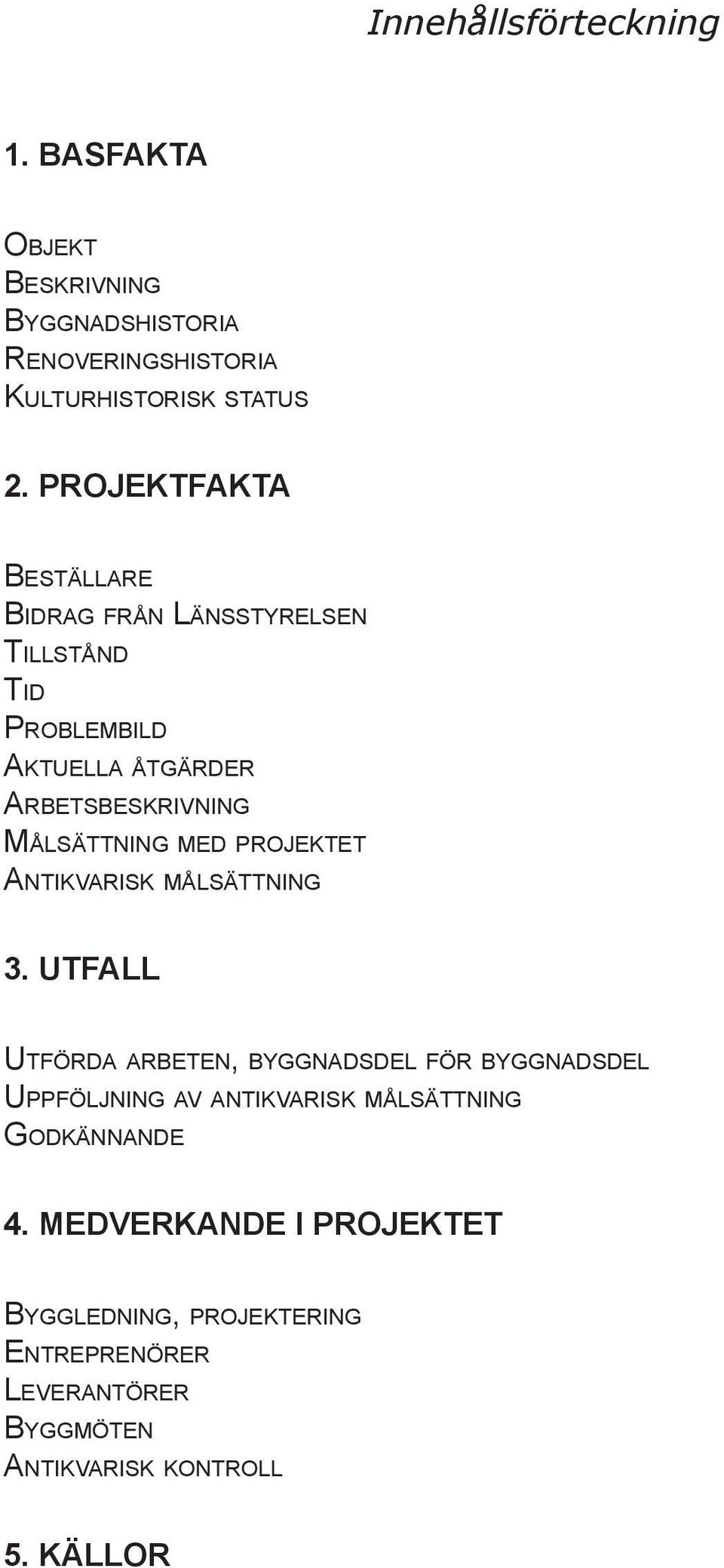

3 Innehållsförteckning 1. BASFAKTA OBJEKT BESKRIVNING BYGGNADSHISTORIA RENOVERINGSHISTORIA KULTURHISTORISK STATUS 2. PROJEKTFAKTA BESTÄLLARE BIDRAG FRÅN LÄNSSTYRELSEN TILLSTÅND TID PROBLEMBILD AKTUELLA ÅTGÄRDER ARBETSBESKRIVNING MÅLSÄTTNING MED PROJEKTET ANTIKVARISK MÅLSÄTTNING 3. UTFALL UTFÖRDA ARBETEN, BYGGNADSDEL FÖR BYGGNADSDEL UPPFÖLJNING AV ANTIKVARISK MÅLSÄTTNING GODKÄNNANDE 4. MEDVERKANDE I PROJEKTET BYGGLEDNING, PROJEKTERING ENTREPRENÖRER LEVERANTÖRER BYGGMÖTEN ANTIKVARISK KONTROLL 5. KÄLLOR

4 1. BASFAKTA Objekt En väderkvarn på fastigheten Lilla Askerön 2:6, Valla socken, Tjörns kommun. Beskrivning Kvarnen ligger på en udde i västra delen av Askeröfjorden, där stora och lilla Askerön ligger mellan Tjörn, Orust och fastlandet. Den står på en bergknalle, omgiven av beteshagar och med rester av kvarnväg såväl mot landsidan som ner mot vattnet där en stenbrygga en gång tog emot dem som kom med spannmål som skulle malas. Kvarnen är en s k kjortelkvarn, den mindre holländarkvarntyp som blev vanlig i Bohuslän under 1800-talets andra hälft. Den åttkantiga brädklädda nederdelen är svagt konisk, och den vridbara hättan påminner till viss del om en upp-och-nervänd båt. Inne i hättan sitter själva vingaxeln där vingarna är fästa, och i bakändan av hättan är de långa vridstängerna fästade, med vilka man kunde vrida vingarna upp mot vinden. Kvarnen var före upprustningen klädd med omålad grånad lockpanel, såväl på sin nederdel som på hättan. Kvarnen saknade vingar och inga fönster fanns i fönsteröppningarna. Inne i kvarnen fanns de viktigaste delarna till maskineriet kvar, men i dåligt skick. Byggnadshistoria Kvarnen är byggd Den uppfördes av en kvarnbyggare åt markägaren Petter Svensson ( Petter Schwensa ). Kvarnens väggar har mindre lutning än vad som var det vanliga. Detta skall bero på en felmätning, när den som byggde kvarnen var och tog mått på en annan kvarn. Detta har dock inte hindrat kvarnen att fungera, utan den var i drift fram till Renoveringshistoria Efter det att driften upphörde skedde förmodligen inget vidare underhåll. Vingarna blev i allt sämre skick och egentliga fönster skall ha saknats sedan 1950-talet. Efter stormen 1969 hade den fått sådana skador att man var tvungen att klä kvarnen med en ny panel, en omålad tryckimpregnerad panel, som är den som fortfarande sitter på kvarnen.

5 Kulturhistorisk status Kvarnen är inte skyddad. 2. PROJEKTFAKTA Beställare Fastighetsägare Anders och Jan-Olof Hagström. Bidrag från Länsstyrelsen För dessa arbeten är bidrag från Länsstyrelsen i Västra Götaland beviljade Tillstånd Inget tillstånd har erfordrats för arbetena. Tid Arbetena genomfördes under sommaren och hösten Problembild Dels saknades en mängd detaljer som vingar, vridstänger, fönster etc, och dels var den utvändiga klädseln i starkt behov av översyn. Det dåliga skicket hade också medfört ökad risk för skadegörelse inne i kvarnen. Inne i kvarnen är maskineriet skadat, men delar av det nns kvar och en rekonstruktion vore möjlig, dock inte till körbart skick. Kvarnen som den såg ut innan arbetena startade. Aktuella åtgärder Plåttäckning av hättan, reparation och målning av panel, nytillverkning av vingar och vridstänger mm. Arbetsbeskrivning Till grund för bidragsbeslut låg kostnadsberäkning med arbetsbeskrivning av sökanden daterad

6 Målsättning med projektet Målet med arbetena har dels varit att göra nödvändiga exteriöra reparationer fös att säkerställa dess fortsatta existens, och dels att återställa de synliga delar som försvunnit under åren. Antikvarisk målsättning Att traditionella material och metoder kommer till användning i så stor utsträckning som möjligt. Att vingar etc får en historiskt korrekt rekonstruktion (Se foto s 225 i kvarnarna på Tjörn) 3. UTFALL Utförda arbeten, byggnadsdel för byggnadsdel Stomme Stomme: Nya tvärbjälkar i hättan Exteriör Fasad, fasadmaterial: Översyn, tillspikning, målning Takbeläggning: Ny kopparplåt på plywood och papp. Dörrar: Översyn, målning Fönster: Nytillverkade Färgsättning: Målning har skett med Falu Rödfärg Utvändigt maskineri: Nya vingar har tillverkats efter förebild på äldre foto. Likaså har nya vridstänger ( rompestänger ) tillverkats. Allt är tjärat. Kvarnen efter reparation. Jämför bilden på förra sidan!

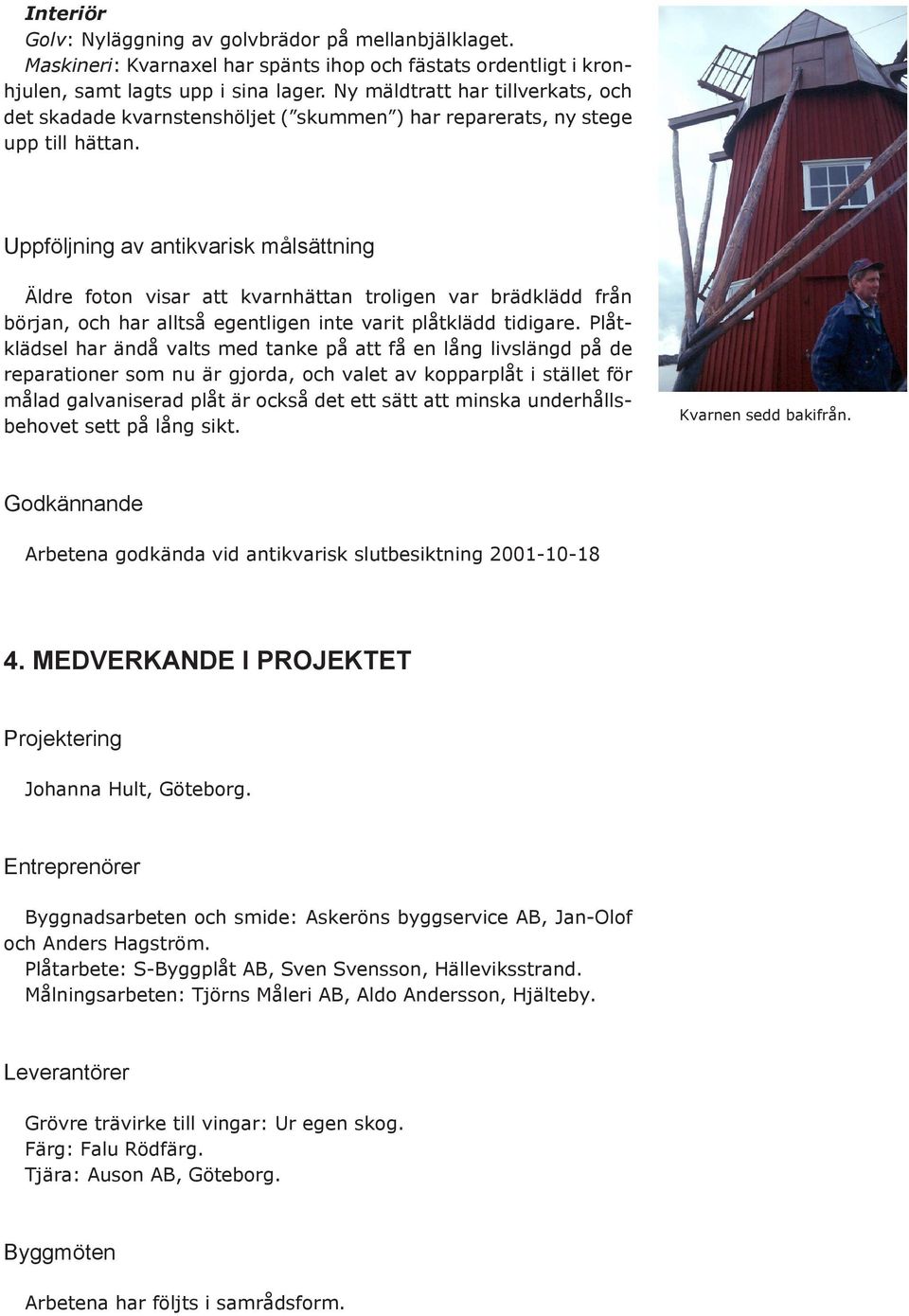

7 Interiör Golv: Nyläggning av golvbrädor på mellanbjälklaget. Maskineri: Kvarnaxel har spänts ihop och fästats ordentligt i kronhjulen, samt lagts upp i sina lager. Ny mäldtratt har tillverkats, och det skadade kvarnstenshöljet ( skummen ) har reparerats, ny stege upp till hättan. Uppföljning av antikvarisk målsättning Äldre foton visar att kvarnhättan troligen var brädklädd från början, och har alltså egentligen inte varit plåtklädd tidigare. Plåtklädsel har ändå valts med tanke på att få en lång livslängd på de reparationer som nu är gjorda, och valet av kopparplåt i stället för målad galvaniserad plåt är också det ett sätt att minska underhållsbehovet sett på lång sikt. Kvarnen sedd bakifrån. Godkännande Arbetena godkända vid antikvarisk slutbesiktning MEDVERKANDE I PROJEKTET Projektering Johanna Hult, Göteborg. Entreprenörer Byggnadsarbeten och smide: Askeröns byggservice AB, Jan-Olof och Anders Hagström. Plåtarbete: S-Byggplåt AB, Sven Svensson, Hälleviksstrand. Målningsarbeten: Tjörns Måleri AB, Aldo Andersson, Hjälteby. Leverantörer Grövre trävirke till vingar: Ur egen skog. Färg: Falu Rödfärg. Tjära: Auson AB, Göteborg. Byggmöten Arbetena har följts i samrådsform.

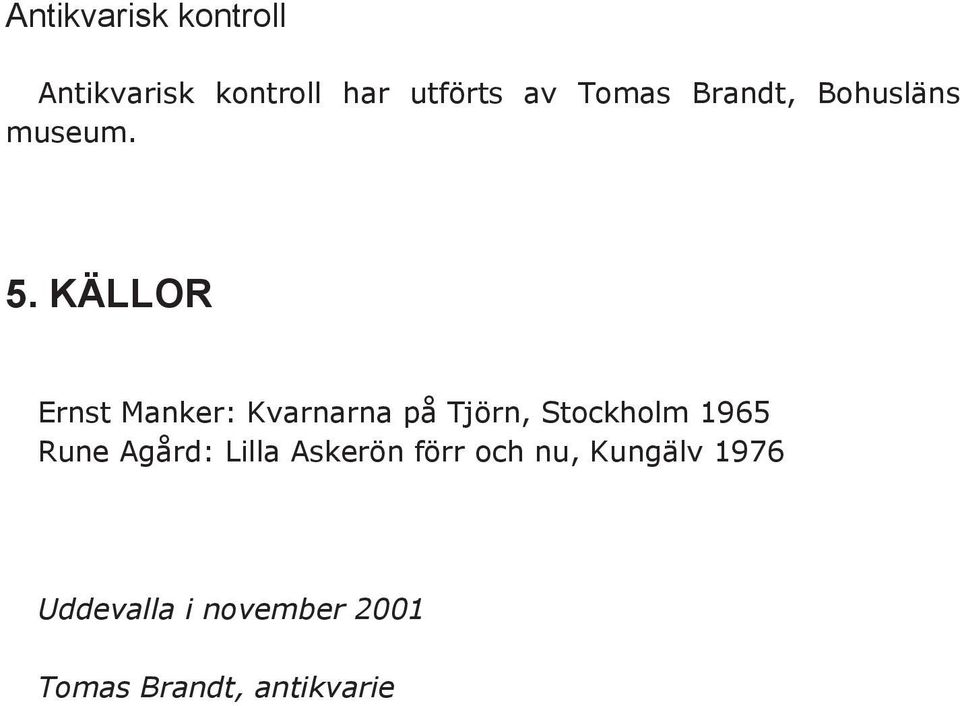

8 Antikvarisk kontroll Antikvarisk kontroll har utförts av Tomas Brandt, Bohusläns museum. 5. KÄLLOR Ernst Manker: Kvarnarna på Tjörn, Stockholm 1965 Rune Agård: Lilla Askerön förr och nu, Kungälv 1976 Uddevalla i november 2001 Tomas Brandt, antikvarie
