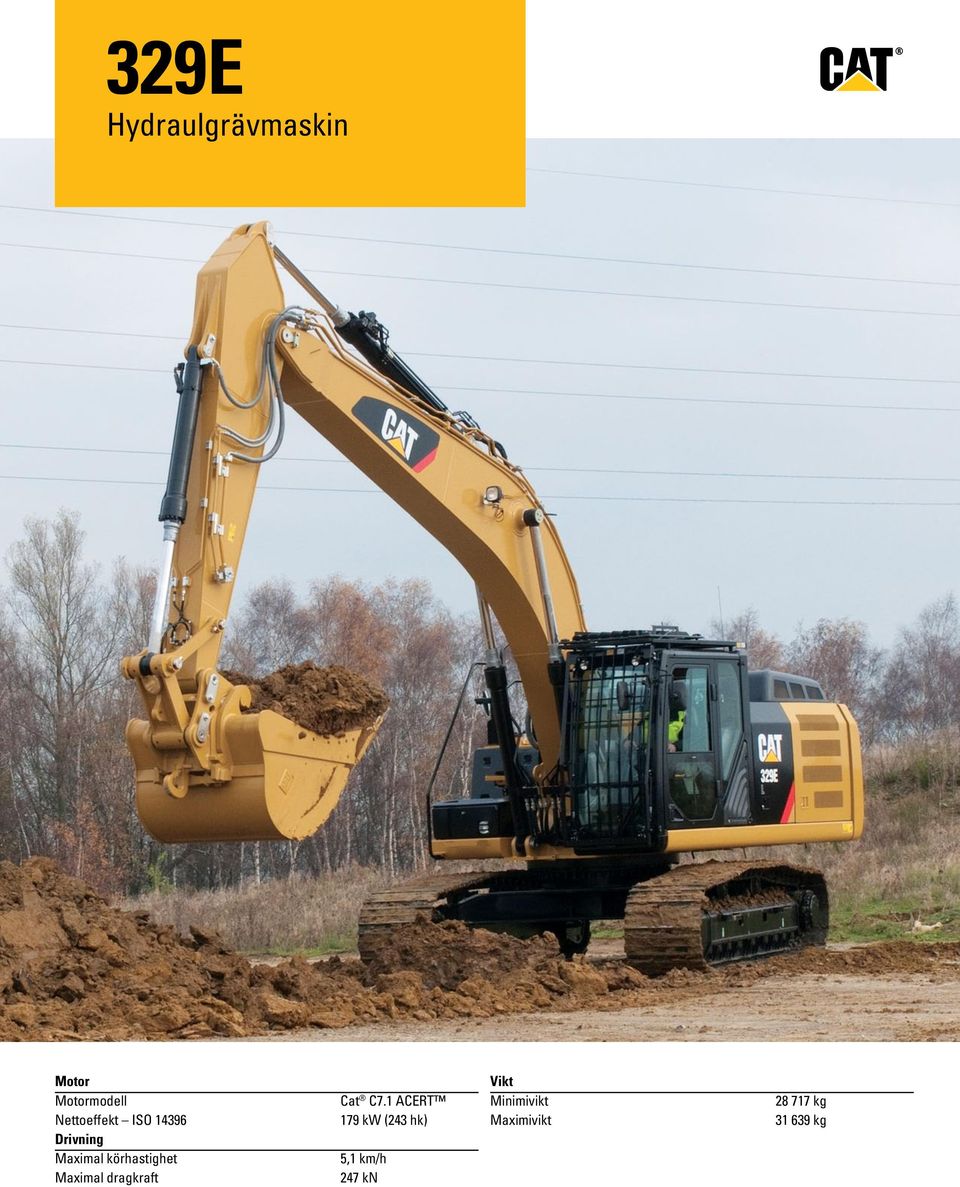

1 329E Hydraulgrävmaskin Motor Motormodell Nettoeffekt ISO Drivning Maximal körhastighet Maximal dragkraft Cat C7.1 ACERT 179 kw (243 hk) 5,1 km/h 247 kn Vikt Minimivikt Maximivikt kg kg

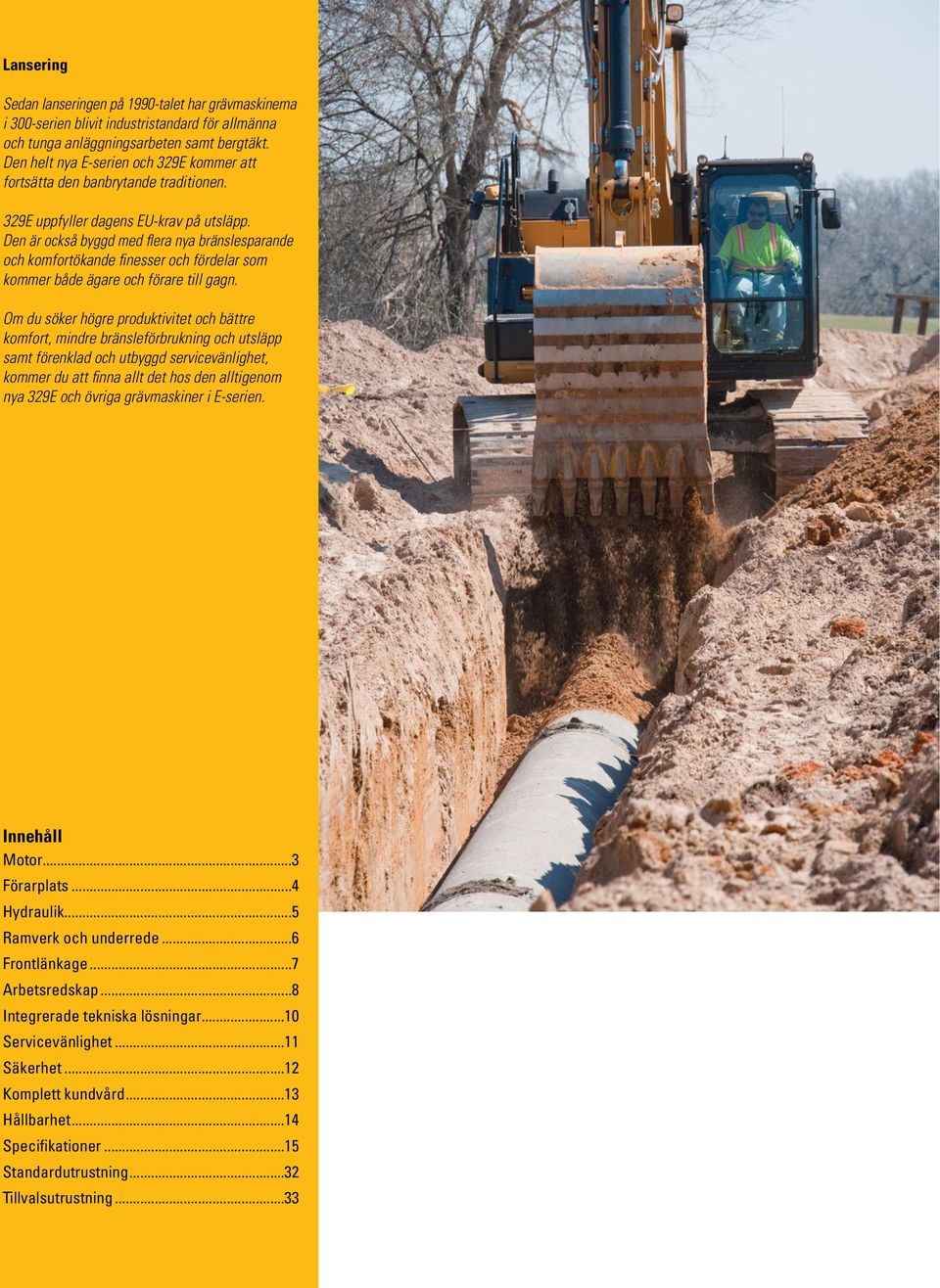

2 Lansering Sedan lanseringen på 1990-talet har grävmaskinerna i 300-serien blivit industristandard för allmänna och tunga anläggningsarbeten samt bergtäkt. Den helt nya E-serien och 329E kommer att fortsätta den banbrytande traditionen. 329E uppfyller dagens EU-krav på utsläpp. Den är också byggd med flera nya bränslesparande och komfortökande finesser och fördelar som kommer både ägare och förare till gagn. Om du söker högre produktivitet och bättre komfort, mindre bränsleförbrukning och utsläpp samt förenklad och utbyggd servicevänlighet, kommer du att finna allt det hos den alltigenom nya 329E och övriga grävmaskiner i E-serien. Innehåll Motor...3 Förarplats...4 Hydraulik...5 Ramverk och underrede...6 Frontlänkage...7 Arbetsredskap...8 Integrerade tekniska lösningar...10 Servicevänlighet...11 Säkerhet...12 Komplett kundvård...13 Hållbarhet...14 Specifikationer...15 Standardutrustning...32 Tillvalsutrustning

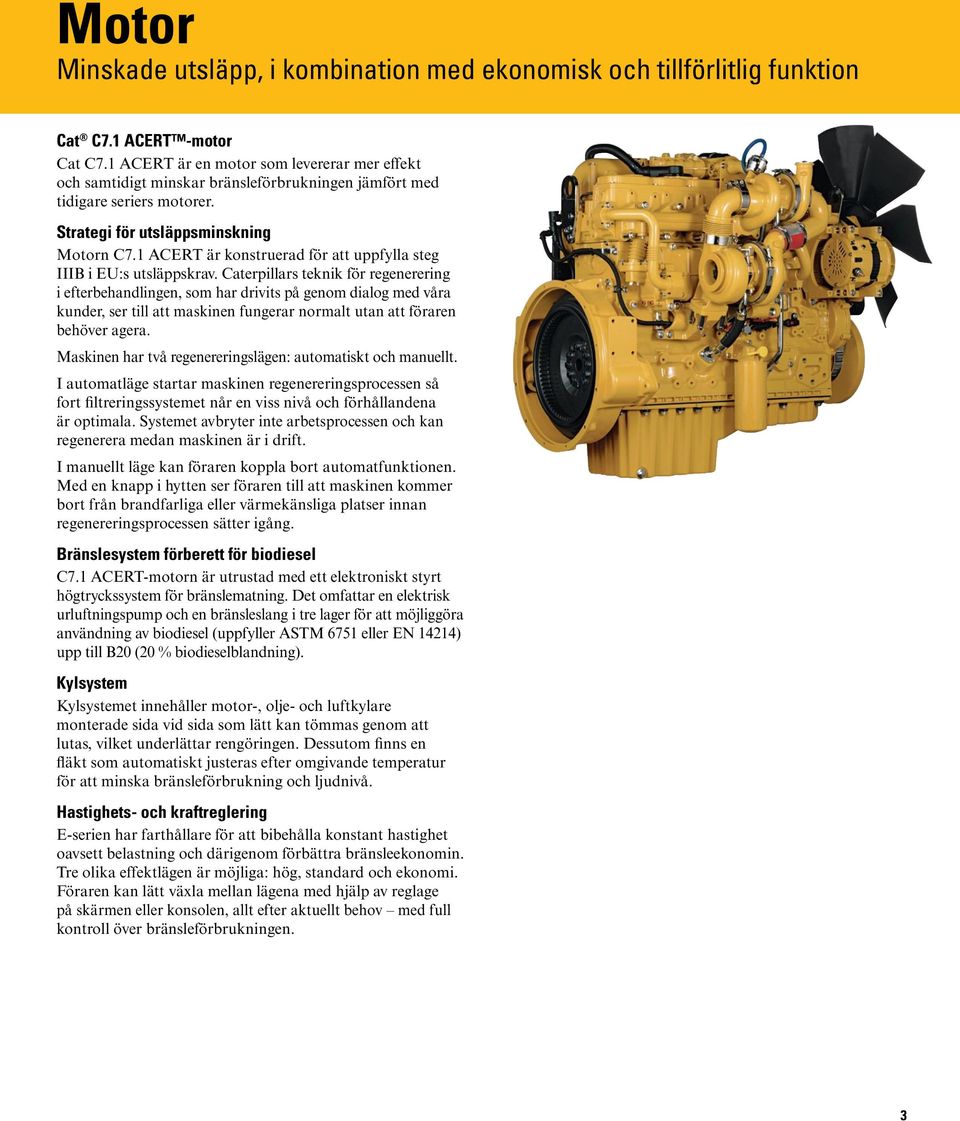

3 Motor Minskade utsläpp, i kombination med ekonomisk och tillförlitlig funktion Cat C7.1 ACERT -motor Cat C7.1 ACERT är en motor som levererar mer effekt och samtidigt minskar bränsleförbrukningen jämfört med tidigare seriers motorer. Strategi för utsläppsminskning Motorn C7.1 ACERT är konstruerad för att uppfylla steg IIIB i EU:s utsläppskrav. Caterpillars teknik för regenerering i efterbehandlingen, som har drivits på genom dialog med våra kunder, ser till att maskinen fungerar normalt utan att föraren behöver agera. Maskinen har två regenereringslägen: automatiskt och manuellt. I automatläge startar maskinen regenereringsprocessen så fort filtreringssystemet når en viss nivå och förhållandena är optimala. Systemet avbryter inte arbetsprocessen och kan regenerera medan maskinen är i drift. I manuellt läge kan föraren koppla bort automatfunktionen. Med en knapp i hytten ser föraren till att maskinen kommer bort från brandfarliga eller värmekänsliga platser innan regenereringsprocessen sätter igång. Bränslesystem förberett för biodiesel C7.1 ACERT-motorn är utrustad med ett elektroniskt styrt högtryckssystem för bränslematning. Det omfattar en elektrisk urluftningspump och en bränsleslang i tre lager för att möjliggöra användning av biodiesel (uppfyller ASTM 6751 eller EN 14214) upp till B20 (20 % biodieselblandning). Kylsystem Kylsystemet innehåller motor-, olje- och luftkylare monterade sida vid sida som lätt kan tömmas genom att lutas, vilket underlättar rengöringen. Dessutom finns en fläkt som automatiskt justeras efter omgivande temperatur för att minska bränsleförbrukning och ljudnivå. Hastighets- och kraftreglering E-serien har farthållare för att bibehålla konstant hastighet oavsett belastning och därigenom förbättra bränsleekonomin. Tre olika effektlägen är möjliga: hög, standard och ekonomi. Föraren kan lätt växla mellan lägena med hjälp av reglage på skärmen eller konsolen, allt efter aktuellt behov med full kontroll över bränsleförbrukningen. 3

4 Förarplats Komfort och trivsel som ökar produktiviteten Säten De olika sätesalternativen omfattar luftfjädring, uppvärmning och luftkylning. Alla säten har lutningsbart ryggstöd, övre och undre justering av sitsen samt inställningsbar höjd och lutningsvinkel för att tillgodose alla förares behov. Reglage Den högra och vänstra manöverspaken kan justeras enligt individuella önskemål, vilket förbättrar såväl komfort som produktivitet och säkerhet. Med en knapptryckning kan föraren sänka varvtalet till tomgång för att spara bränsle, och motorn återgår till normalt varvtal nästa gång knappen trycks eller manöverspaken flyttas. Läget för tunga lyft ökar maskinens systemtryck en behändig funktion i många situationer. I det läget sänks även varvtalet och pumpflödet för att förbättra manöverförmågan. Bildskärm 329E är försedd med en 7 tums LCD-skärm som är 40 % större än tidigare modells, och den högre upplösningen ger bättre skärpa. Utöver den förbättrade knappsatsen och utökade funktionaliteten har föraren möjlighet att välja bland 42 språk för skärminformationen. Via en inställning för motoravstängning som visas på skärmen kan ägare och förare ange hur länge maskinen ska gå på tomgång innan motorn stängs av; det kan spara stora bränslemängder. Bilden från den bakåtriktade kameran visas direkt på skärmen. Upp till två olika kamerabilder kan visas samtidigt. Strömförsörjning Två 12-voltsuttag finns nära förvaringsutrymmen för att ladda elektroniska apparater. Förvaring Förvaringsutrymmen finns i fram-, bak- och sidokonsolerna. I ett speciellt utrymme nära det extra eluttaget kan MP3- spelare och mobiltelefoner placeras. Mugghållaren rymmer stora muggar med handtag, och en hylla bakom förarplatsen har plats för stora mat- eller verktygslådor. Automatisk klimatanläggning Klimatsystemet har fem luftutblås med filtrerad ventilation, vilket gör arbetet mycket behagligare i värme och kyla. 4

5 Hydraulik Kraften att flytta mer jord, sten och schaktmassor med fart och precision Hydraulkraft Hydraulkraften är den faktiska maskineffekten som är tillgänglig för att utföra arbetet med verktyg och arbetsredskap. Där ingår mycket mer än bara motoreffekten under huven det är själva kärnan i vad som skiljer Cat-maskiner från andra märken. Huvudreglerventil och extraventiler 329E använder ett högtryckssystem för att ta sig an de tuffaste arbetena på kort tid. Maskinen har en högeffektiv och enkel direktmonterad huvudreglerventil för att förbättra bränsleförbrukning och tillförlitlighet. Dessutom har spollängderna kortats och en ventil för reducerad avdrift byggts in för större manövrerbarhet. Krets för svängprioritet Kretsen för svängprioritet på 329E använder en elektrisk ventil som manövreras av maskinens elektroniska kontrollmodul (ECM). Jämfört med att använda en hydraulisk ventil möjliggör en elektrisk ventil större precision, vilket är kritiskt vid exempelvis materiallastning. SmartBoom SmartBoom minskar påfrestningen och vibrationerna som överförs till maskinen och ger en bekvämare miljö. Den är särskilt väl lämpad för följande användningsområden: Stenschaktning. Med SmartBoom blir arbetet enklare då föraren kan koncentrera sig helt på stickan och skopan medan bommen kan röra sig upp och ner utan pumpflöde. Arbete med hammare. Framdelen följer automatiskt hammaren vid stenkrossning. Slag i luften eller extrema påfrestningar på hammaren förhindras, vilket betyder längre livslängd för både hammare och maskin. Elektrisk bomregenereringsventil Den här ventilen minimerar pumpflödet när bommen sänks, vilket bidrar till förbättrad bränsleeffektivitet. I och med att den är optimerad för varje varvtalsinställning, resulterar den i mindre tryckförluster, högre manövrerbarhet och produktivitet samt lägre driftkostnader. 5

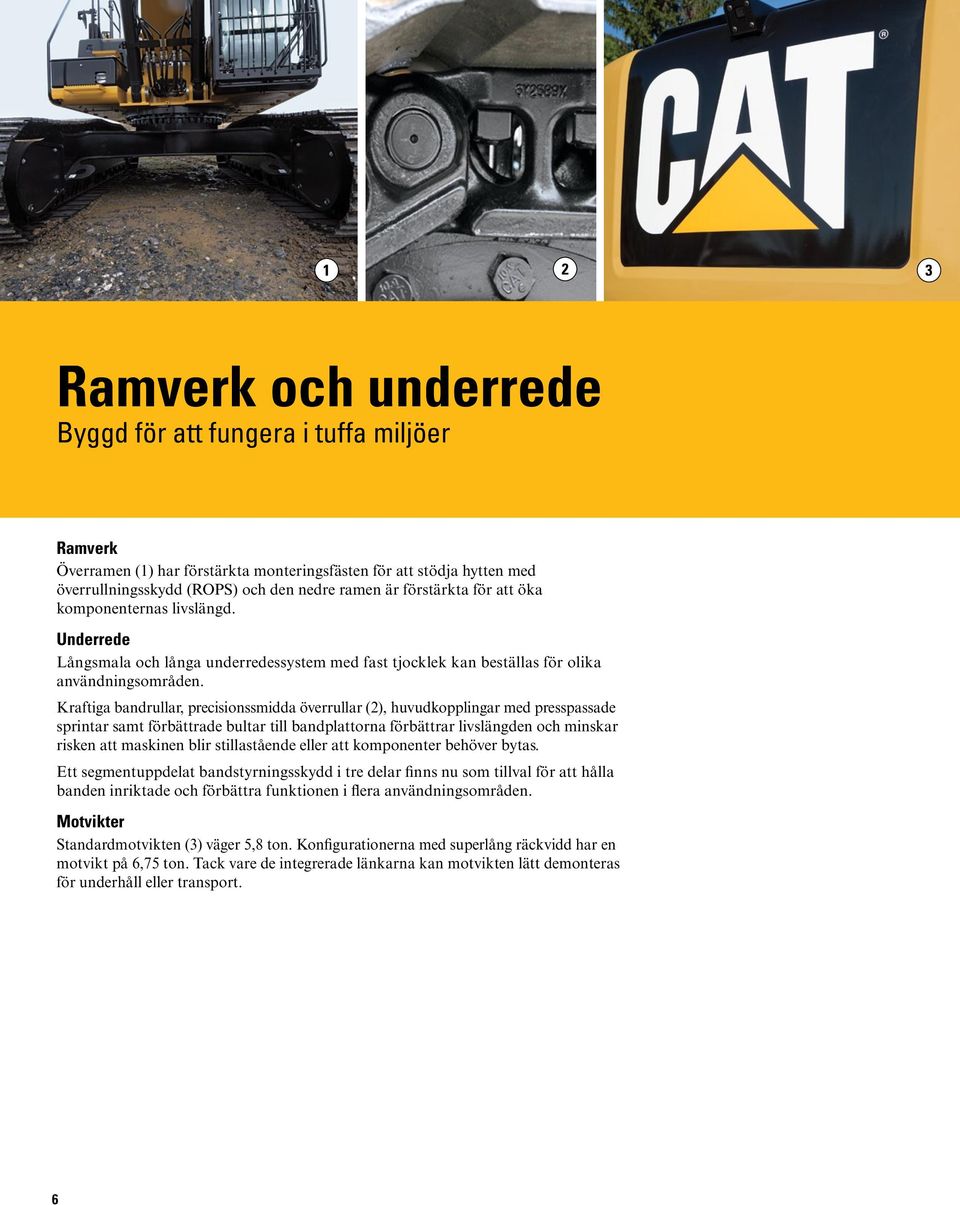

6 1 2 3 Ramverk och underrede Byggd för att fungera i tuffa miljöer Ramverk Överramen (1) har förstärkta monteringsfästen för att stödja hytten med överrullningsskydd (ROPS) och den nedre ramen är förstärkta för att öka komponenternas livslängd. Underrede Långsmala och långa underredessystem med fast tjocklek kan beställas för olika användningsområden. Kraftiga bandrullar, precisionssmidda överrullar (2), huvudkopplingar med presspassade sprintar samt förbättrade bultar till bandplattorna förbättrar livslängden och minskar risken att maskinen blir stillastående eller att komponenter behöver bytas. Ett segmentuppdelat bandstyrningsskydd i tre delar finns nu som tillval för att hålla banden inriktade och förbättra funktionen i flera användningsområden. Motvikter Standardmotvikten (3) väger 5,8 ton. Konfigurationerna med superlång räckvidd har en motvikt på 6,75 ton. Tack vare de integrerade länkarna kan motvikten lätt demonteras för underhåll eller transport. 6

7 Frontlänkage Konstruerat för höga påfrestningar och lång livslängd Bommar och stickor 329E erbjuds med ett stort sortiment av bommar och stickor (se nedan). Varje komponent är byggd med interna mellanväggar för att ge ökad livslängd och genomgår ultraljudskontroll för att garantera svetskvalitet och tillförlitlighet. Stora lådsektionsstrukturer med tjocka, flerplåtsdetaljer, gjutningar och smidda stålpartier där påfrestningen är hög, såsom bommens nos, infästning och cylinder samt stickans infästning för att förbättra hållbarheten. Bommens nossprint är en robust konstruktion med mittflik. Bommens hållbarhet har förbättrats genom förändringar i plåttjocklek. Dessutom är de invändiga stödytorna i frontlänkagets sprintar svetsade, och ett självsmort lager används för att utöka serviceintervallerna och minska stilleståndstiden. Valmöjligheter Det finns fyra grundalternativ för bommen: HD, ES, SLR och ME. Stickorna motsvarar bommarnas beskrivningar och användningsområden enligt följande: HD = kraftig belastning (Heavy Duty) Den här bommen är konstruerad för balans mellan räckvidd, grävkraft och skopvolym. Den täcker de allra flesta användningsområden såsom grävning, lastning, dikesgrävning och arbete med hydrauliska verktyg. ES = extrem användning (Extreme Service) Den här konfigurationen kan utföra flera typer av gräv- och lastarbete, men dess ytterligare vikt gör den robustare och bättre lämpad för de mest krävande användningsområdena. Med kombinationshjälpen för skopa och verktyg kan du se vilka förhållanden som kräver ES-fronten. SLR = superlång räckvidd (Super Long Reach) Med den här konfigurationen når du mer än 18 m. Den är väl lämpad för dikesrensning. ME = massgrävning (Mass Excavation) Den här bommen kommer bäst till sin rätt för bergtäkt, volymlastning och andra krävande arbeten. Massgrävningsfronter ger högre grävkrafter tack vare geometrin i förhållandet mellan bommen och stickan. Skopans länkage och cylindrar är också byggda för ökad livslängd. 7

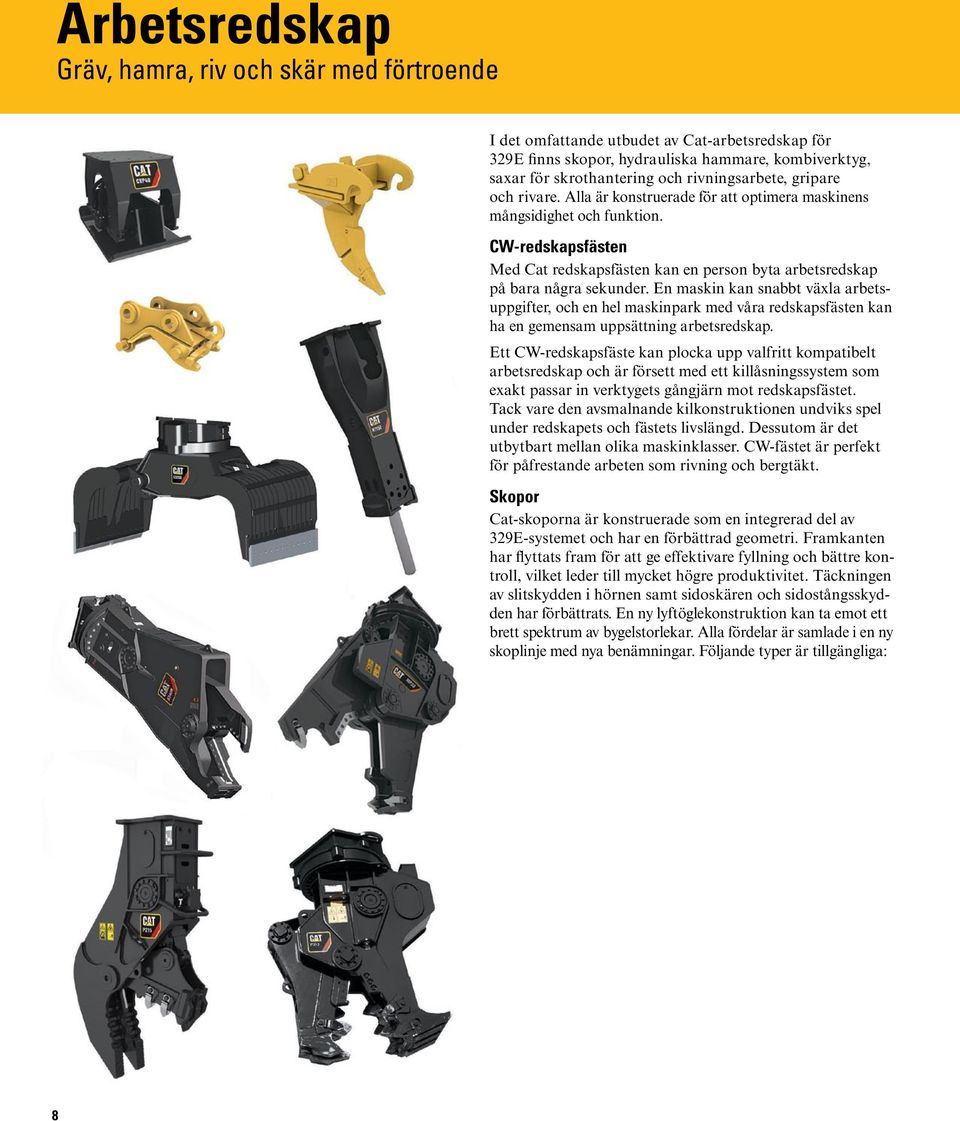

8 Arbetsredskap Gräv, hamra, riv och skär med förtroende I det omfattande utbudet av Cat-arbetsredskap för 329E finns skopor, hydrauliska hammare, kombiverktyg, saxar för skrothantering och rivningsarbete, gripare och rivare. Alla är konstruerade för att optimera maskinens mångsidighet och funktion. CW-redskapsfästen Med Cat redskapsfästen kan en person byta arbetsredskap på bara några sekunder. En maskin kan snabbt växla arbetsuppgifter, och en hel maskinpark med våra redskapsfästen kan ha en gemensam uppsättning arbetsredskap. Ett CW-redskapsfäste kan plocka upp valfritt kompatibelt arbetsredskap och är försett med ett killåsningssystem som exakt passar in verktygets gångjärn mot redskapsfästet. Tack vare den avsmalnande kilkonstruktionen undviks spel under redskapets och fästets livslängd. Dessutom är det utbytbart mellan olika maskinklasser. CW-fästet är perfekt för påfrestande arbeten som rivning och bergtäkt. Skopor Cat-skoporna är konstruerade som en integrerad del av 329E-systemet och har en förbättrad geometri. Framkanten har flyttats fram för att ge effektivare fyllning och bättre kontroll, vilket leder till mycket högre produktivitet. Täckningen av slitskydden i hörnen samt sidoskären och sidostångsskydden har förbättrats. En ny lyftöglekonstruktion kan ta emot ett brett spektrum av bygelstorlekar. Alla fördelar är samlade i en ny skoplinje med nya benämningar. Följande typer är tillgängliga: 8

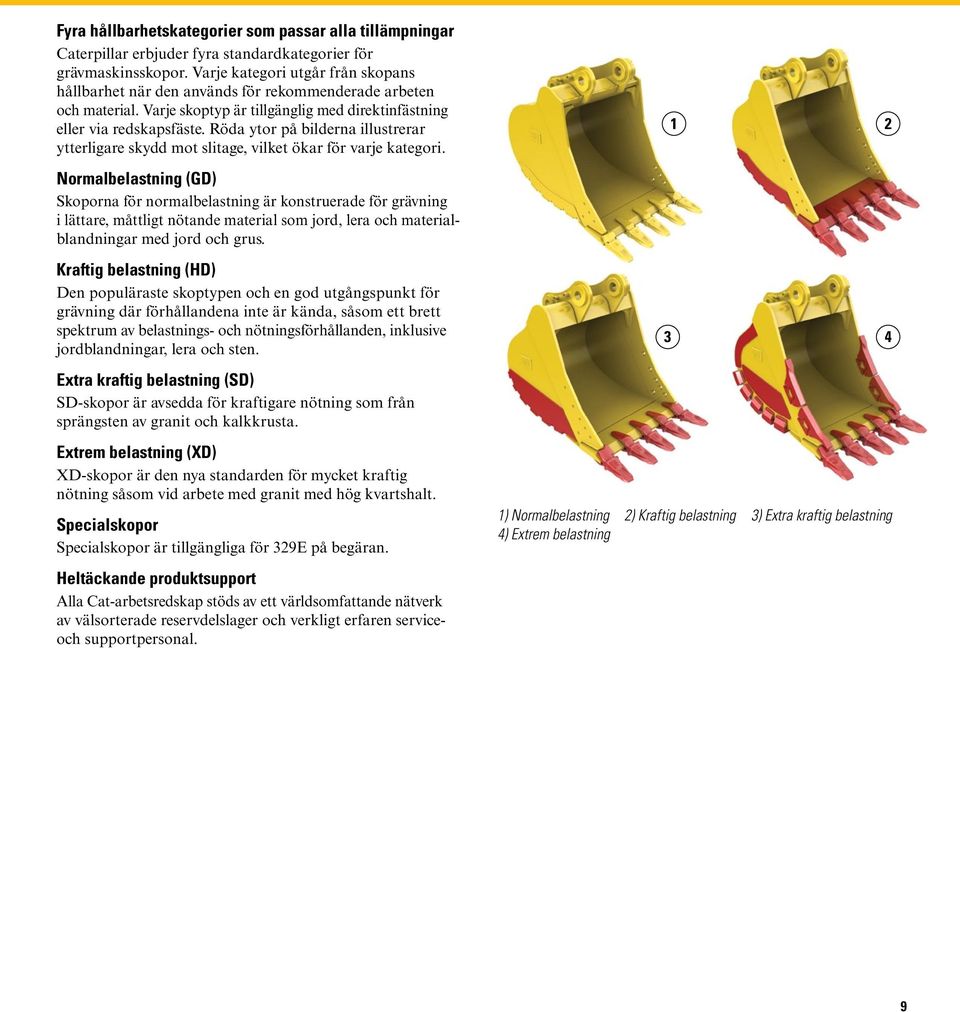

9 Fyra hållbarhetskategorier som passar alla tillämpningar Caterpillar erbjuder fyra standardkategorier för grävmaskinsskopor. Varje kategori utgår från skopans hållbarhet när den används för rekommenderade arbeten och material. Varje skoptyp är tillgänglig med direktinfästning eller via redskapsfäste. Röda ytor på bilderna illustrerar ytterligare skydd mot slitage, vilket ökar för varje kategori. 1 2 Normalbelastning (GD) Skoporna för normalbelastning är konstruerade för grävning i lättare, måttligt nötande material som jord, lera och materialblandningar med jord och grus. Kraftig belastning (HD) Den populäraste skoptypen och en god utgångspunkt för grävning där förhållandena inte är kända, såsom ett brett spektrum av belastnings- och nötningsförhållanden, inklusive jordblandningar, lera och sten. 3 4 Extra kraftig belastning (SD) SD-skopor är avsedda för kraftigare nötning som från sprängsten av granit och kalkkrusta. Extrem belastning (XD) XD-skopor är den nya standarden för mycket kraftig nötning såsom vid arbete med granit med hög kvartshalt. Specialskopor Specialskopor är tillgängliga för 329E på begäran. Heltäckande produktsupport Alla Cat-arbetsredskap stöds av ett världsomfattande nätverk av välsorterade reservdelslager och verkligt erfaren serviceoch supportpersonal. 1) Normalbelastning 2) Kraftig belastning 3) Extra kraftig belastning 4) Extrem belastning 9

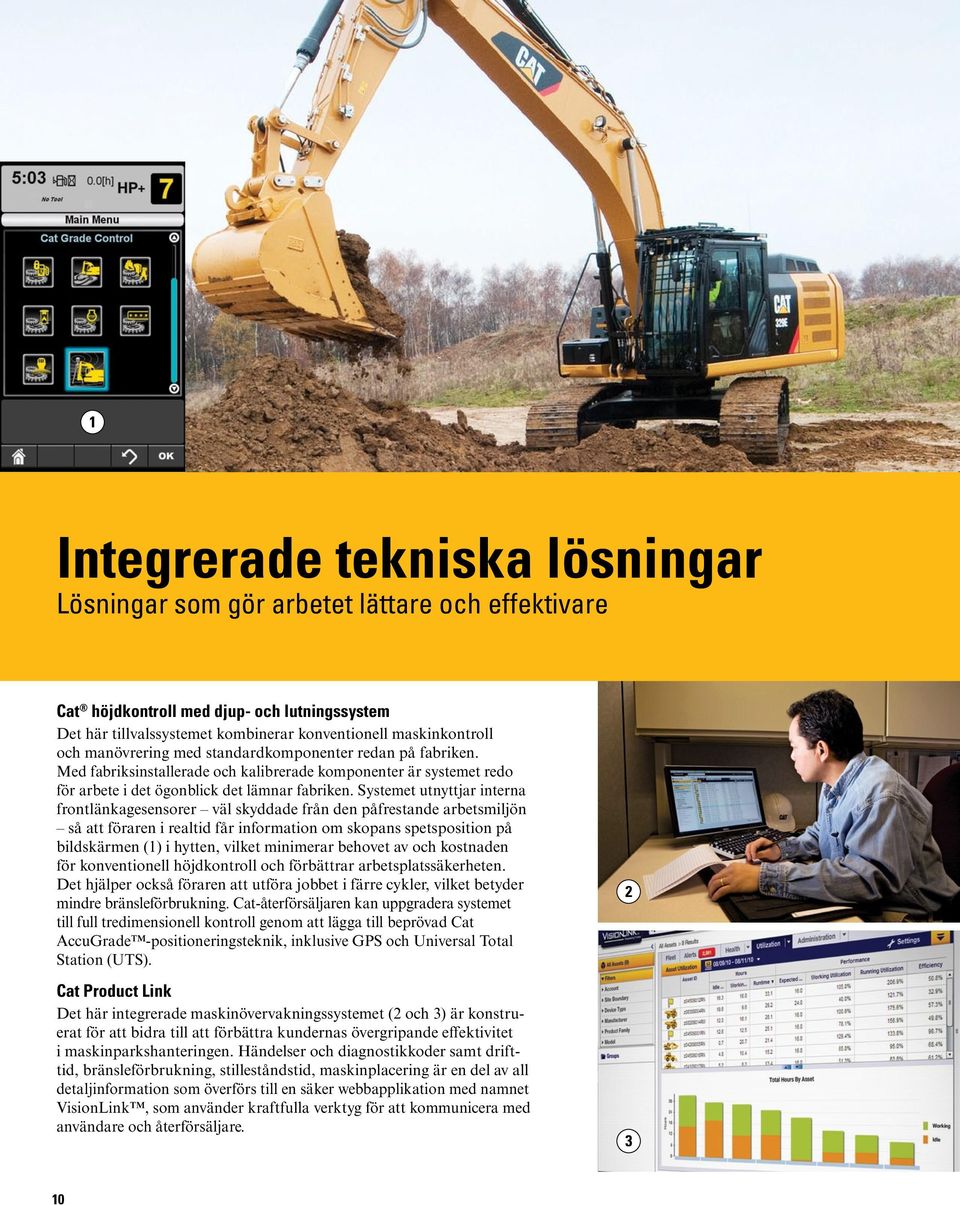

10 1 Integrerade tekniska lösningar Lösningar som gör arbetet lättare och effektivare Cat höjdkontroll med djup- och lutningssystem Det här tillvalssystemet kombinerar konventionell maskinkontroll och manövrering med standardkomponenter redan på fabriken. Med fabriksinstallerade och kalibrerade komponenter är systemet redo för arbete i det ögonblick det lämnar fabriken. Systemet utnyttjar interna frontlänkagesensorer väl skyddade från den påfrestande arbetsmiljön så att föraren i realtid får information om skopans spetsposition på bildskärmen (1) i hytten, vilket minimerar behovet av och kostnaden för konventionell höjdkontroll och förbättrar arbetsplatssäkerheten. Det hjälper också föraren att utföra jobbet i färre cykler, vilket betyder mindre bränsleförbrukning. Cat-återförsäljaren kan uppgradera systemet till full tredimensionell kontroll genom att lägga till beprövad Cat AccuGrade -positioneringsteknik, inklusive GPS och Universal Total Station (UTS). Cat Product Link Det här integrerade maskinövervakningssystemet (2 och 3) är konstruerat för att bidra till att förbättra kundernas övergripande effektivitet i maskinparkshanteringen. Händelser och diagnostikkoder samt drifttid, bränsleförbrukning, stilleståndstid, maskinplacering är en del av all detaljinformation som överförs till en säker webbapplikation med namnet VisionLink, som använder kraftfulla verktyg för att kommunicera med användare och återförsäljare

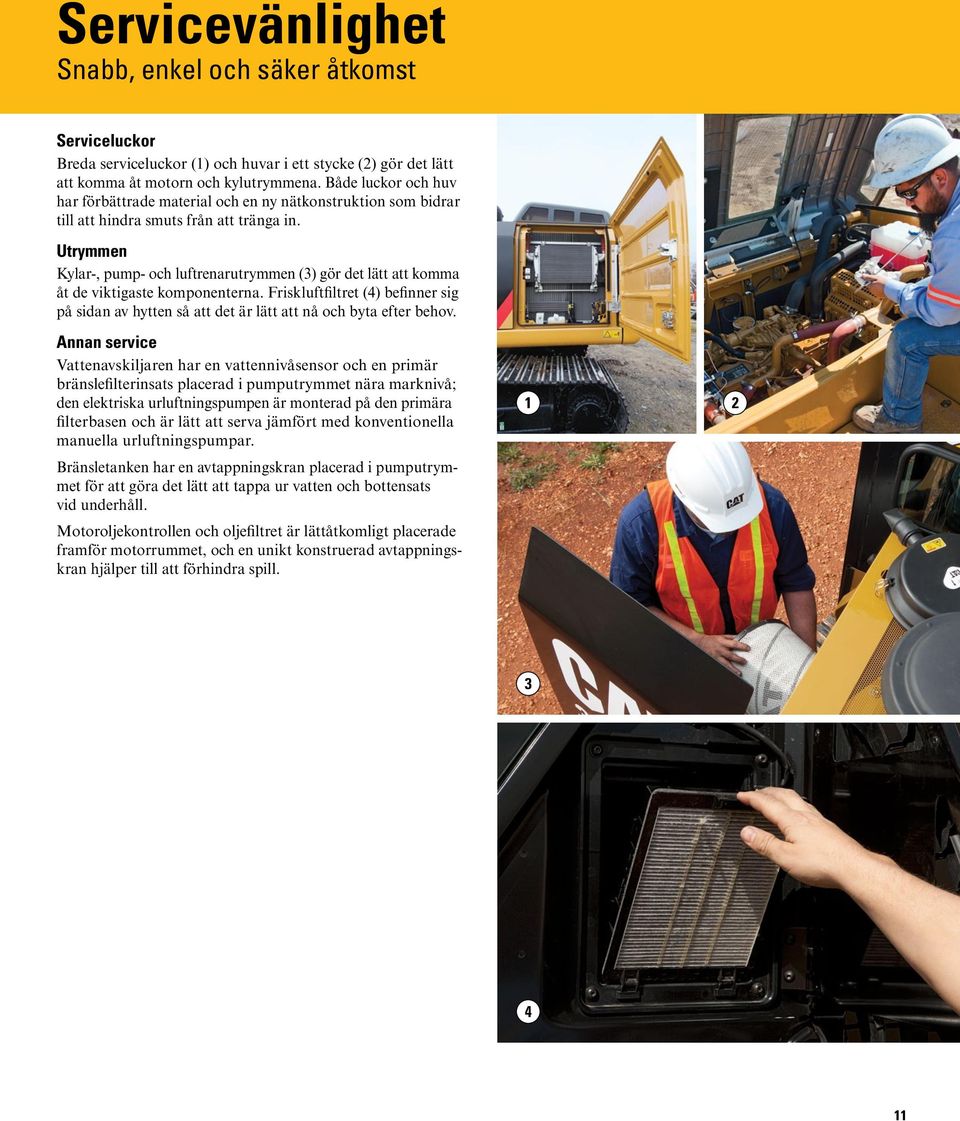

11 Servicevänlighet Snabb, enkel och säker åtkomst Serviceluckor Breda serviceluckor (1) och huvar i ett stycke (2) gör det lätt att komma åt motorn och kylutrymmena. Både luckor och huv har förbättrade material och en ny nätkonstruktion som bidrar till att hindra smuts från att tränga in. Utrymmen Kylar-, pump- och luftrenarutrymmen (3) gör det lätt att komma åt de viktigaste komponenterna. Friskluftfiltret (4) befinner sig på sidan av hytten så att det är lätt att nå och byta efter behov. Annan service Vattenavskiljaren har en vattennivåsensor och en primär bränslefilterinsats placerad i pumputrymmet nära marknivå; den elektriska urluftningspumpen är monterad på den primära filterbasen och är lätt att serva jämfört med konventionella manuella urluftningspumpar. Bränsletanken har en avtappningskran placerad i pumputrymmet för att göra det lätt att tappa ur vatten och bottensats vid underhåll. Motoroljekontrollen och oljefiltret är lättåtkomligt placerade framför motorrummet, och en unikt konstruerad avtappningskran hjälper till att förhindra spill

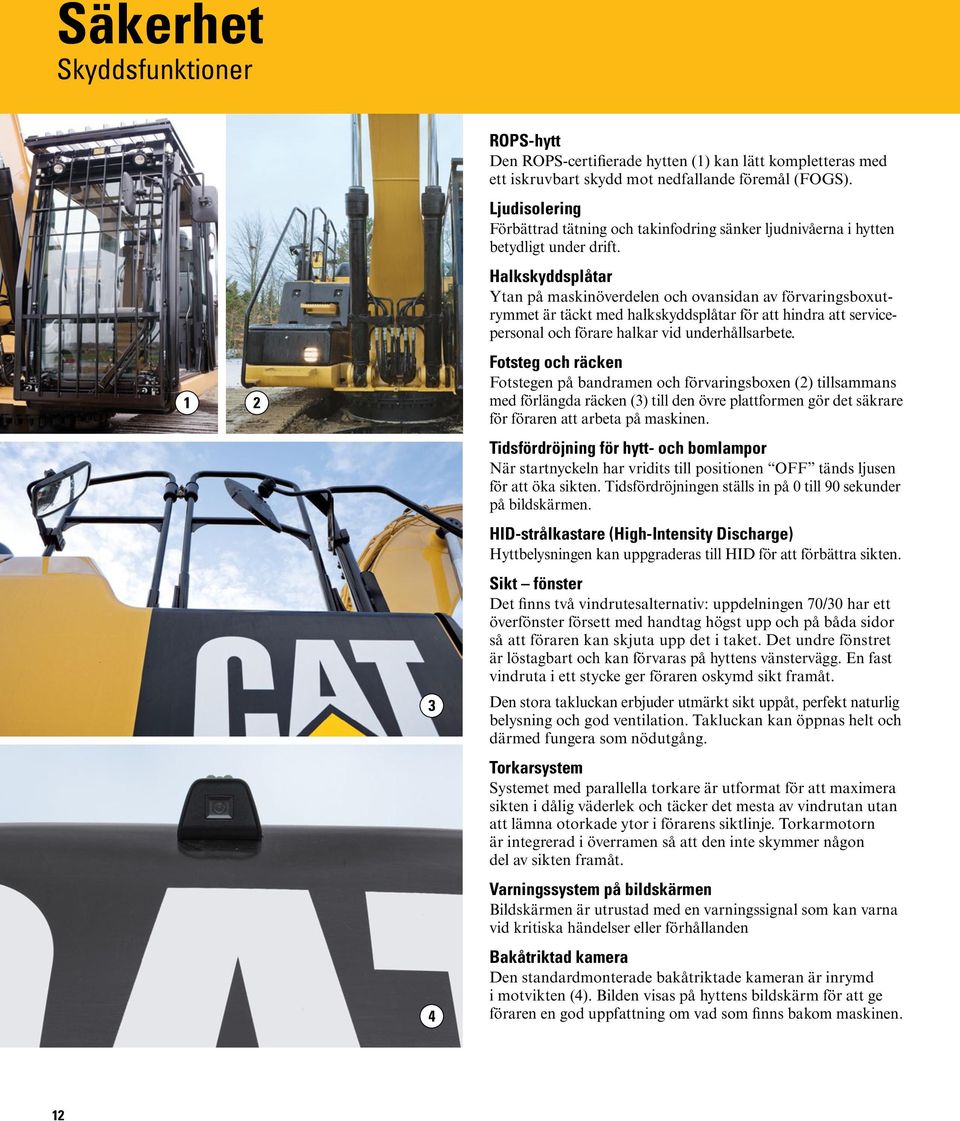

12 Säkerhet Skyddsfunktioner ROPS-hytt Den ROPS-certifierade hytten (1) kan lätt kompletteras med ett iskruvbart skydd mot nedfallande föremål (FOGS). Ljudisolering Förbättrad tätning och takinfodring sänker ljudnivåerna i hytten betydligt under drift. Halkskyddsplåtar Ytan på maskinöverdelen och ovansidan av förvaringsboxutrymmet är täckt med halkskyddsplåtar för att hindra att servicepersonal och förare halkar vid underhållsarbete. Fotsteg och räcken Fotstegen på bandramen och förvaringsboxen (2) tillsammans med förlängda räcken (3) till den övre plattformen gör det säkrare för föraren att arbeta på maskinen. Tidsfördröjning för hytt- och bomlampor När startnyckeln har vridits till positionen OFF tänds ljusen för att öka sikten. Tidsfördröjningen ställs in på 0 till 90 sekunder på bildskärmen. HID-strålkastare (High-Intensity Discharge) Hyttbelysningen kan uppgraderas till HID för att förbättra sikten. Sikt fönster Det finns två vindrutesalternativ: uppdelningen 70/30 har ett överfönster försett med handtag högst upp och på båda sidor så att föraren kan skjuta upp det i taket. Det undre fönstret är löstagbart och kan förvaras på hyttens vänstervägg. En fast vindruta i ett stycke ger föraren oskymd sikt framåt. Den stora takluckan erbjuder utmärkt sikt uppåt, perfekt naturlig belysning och god ventilation. Takluckan kan öppnas helt och därmed fungera som nödutgång. Torkarsystem Systemet med parallella torkare är utformat för att maximera sikten i dålig väderlek och täcker det mesta av vindrutan utan att lämna otorkade ytor i förarens siktlinje. Torkarmotorn är integrerad i överramen så att den inte skymmer någon del av sikten framåt. Varningssystem på bildskärmen Bildskärmen är utrustad med en varningssignal som kan varna vid kritiska händelser eller förhållanden Bakåtriktad kamera Den standardmonterade bakåtriktade kameran är inrymd i motvikten (4). Bilden visas på hyttens bildskärm för att ge föraren en god uppfattning om vad som finns bakom maskinen. 12

13 Komplett kundvård Service du kan lita på Produktsupport Cat-återförsäljaren använder ett världsomspännande reservdelsnät för att minimera maskinernas stilleståndstid. De kan också hjälpa dig att spara pengar med renoverade Cat-komponenter. Val av maskin. Vilka är arbetskraven och kraven på maskintillbehören? Vilken produktion krävs? Cat-återförsäljaren kan ge rekommendationer för att hjälpa dig till rätt maskinval. Inköp Beakta finansieringsalternativ och dagliga driftskostnader. Titta på vilka återförsäljartjänster som kan ingå i maskinkostnaden för att sänka ägande- och driftskostnaderna i ett längre perspektiv. Kundserviceavtal Cat-återförsäljaren kan erbjuda en mängd avtal för kundsupport och samarbeta med dig för att ta fram en plan som kan tillgodose särskilda behov. De här planerna kan täcka hela maskinen, även redskap, för att skydda din investering. Drift Bättre arbetsteknik kan ge ökad vinst. Cat-återförsäljaren har videofilmer, litteratur och mycket annat för att öka produktiviteten. Caterpillar erbjuder också simulatorer och certifierad förarutbildning för att du ska få ut så mycket som möjligt av din investering. Byte Reparera, renovera eller byta ut? Cat-återförsäljaren hjälper dig att utvärdera kostnaderna så att du kan fatta rätt beslut för just din verksamhet. 13

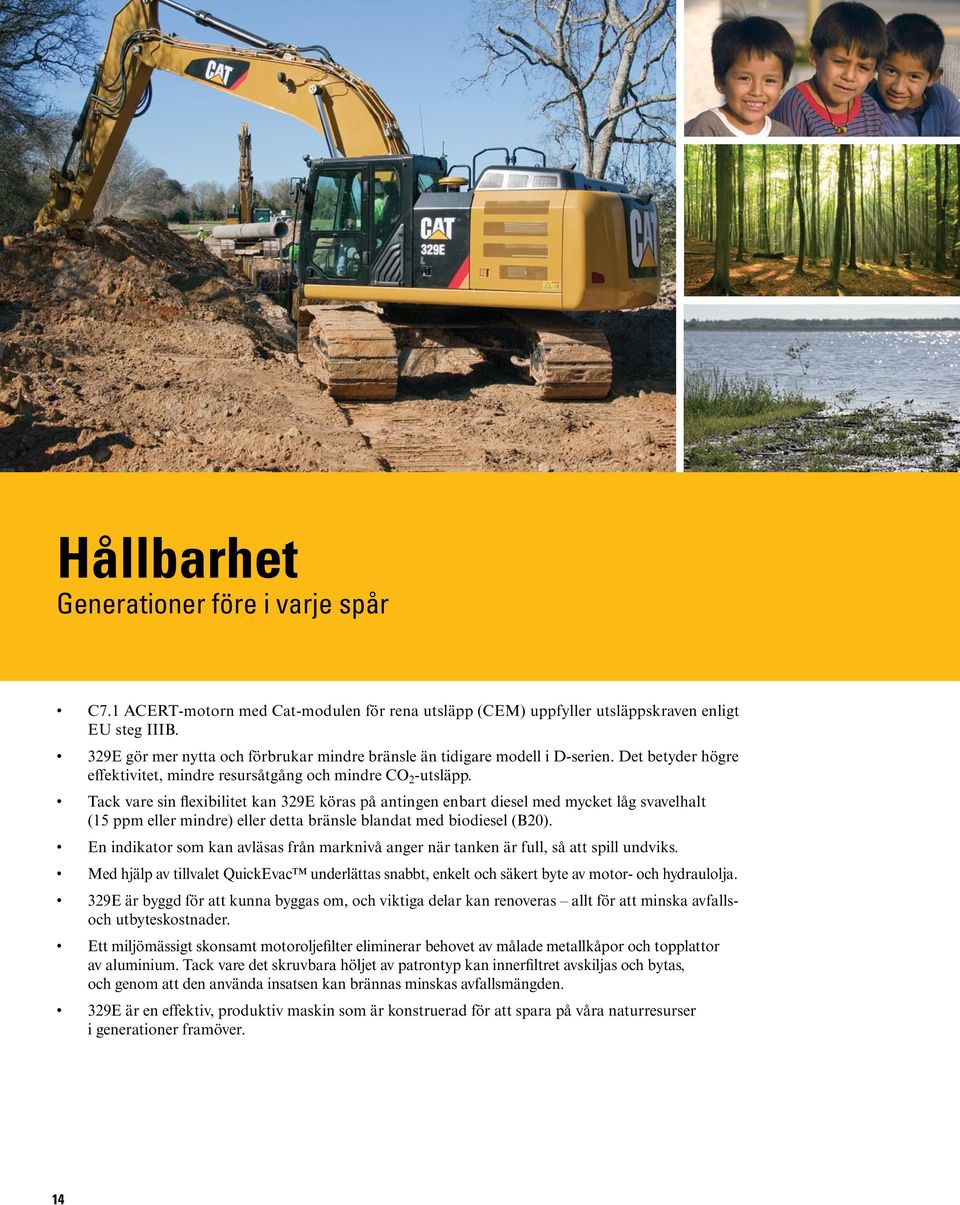

14 Hållbarhet Generationer före i varje spår C7.1 ACERT-motorn med Cat-modulen för rena utsläpp (CEM) uppfyller utsläppskraven enligt EU steg IIIB. 329E gör mer nytta och förbrukar mindre bränsle än tidigare modell i D-serien. Det betyder högre effektivitet, mindre resursåtgång och mindre CO 2 -utsläpp. Tack vare sin flexibilitet kan 329E köras på antingen enbart diesel med mycket låg svavelhalt (15 ppm eller mindre) eller detta bränsle blandat med biodiesel (B20). En indikator som kan avläsas från marknivå anger när tanken är full, så att spill undviks. Med hjälp av tillvalet QuickEvac underlättas snabbt, enkelt och säkert byte av motor- och hydraulolja. 329E är byggd för att kunna byggas om, och viktiga delar kan renoveras allt för att minska avfallsoch utbyteskostnader. Ett miljömässigt skonsamt motoroljefilter eliminerar behovet av målade metallkåpor och topplattor av aluminium. Tack vare det skruvbara höljet av patrontyp kan innerfiltret avskiljas och bytas, och genom att den använda insatsen kan brännas minskas avfallsmängden. 329E är en effektiv, produktiv maskin som är konstruerad för att spara på våra naturresurser i generationer framöver. 14

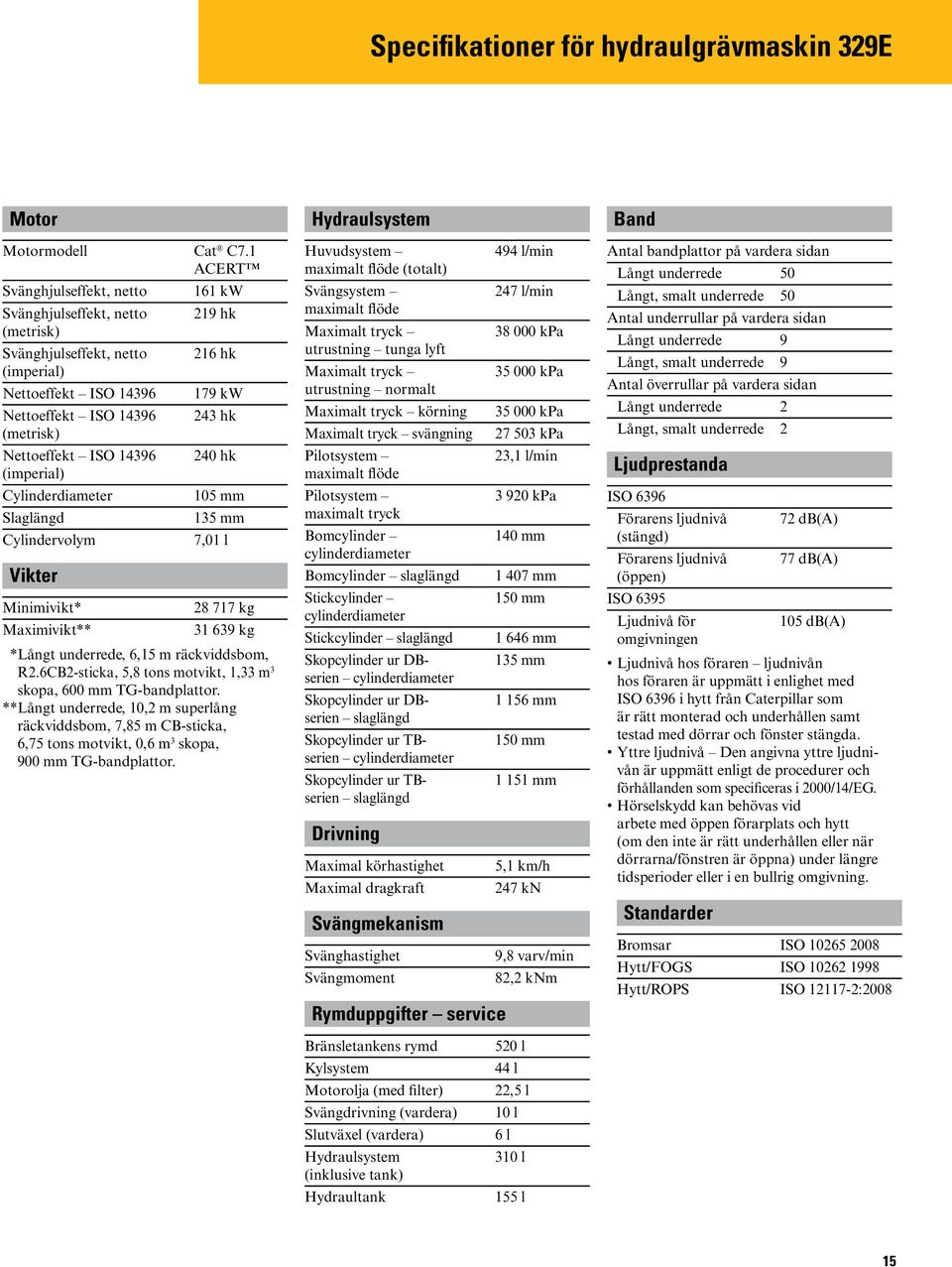

15 Specifikationer för hydraulgrävmaskin 329E Motor Motormodell Cat C7.1 ACERT Svänghjulseffekt, netto Svänghjulseffekt, netto (metrisk) Svänghjulseffekt, netto (imperial) Nettoeffekt ISO Nettoeffekt ISO (metrisk) Nettoeffekt ISO (imperial) Cylinderdiameter Slaglängd Cylindervolym Vikter 161 kw 219 hk 216 hk 179 kw 243 hk 240 hk 105 mm 135 mm 7,01 l Minimivikt* kg Maximivikt** kg * Långt underrede, 6,15 m räckviddsbom, R2.6CB2-sticka, 5,8 tons motvikt, 1,33 m 3 skopa, 600 mm TG-bandplattor. ** Långt underrede, 10,2 m superlång räckviddsbom, 7,85 m CB-sticka, 6,75 tons motvikt, 0,6 m 3 skopa, 900 mm TG-bandplattor. Hydraulsystem Huvudsystem maximalt flöde (totalt) Svängsystem maximalt flöde Maximalt tryck utrustning tunga lyft Maximalt tryck utrustning normalt Maximalt tryck körning Maximalt tryck svängning Pilotsystem maximalt flöde Pilotsystem maximalt tryck Bomcylinder cylinderdiameter Bomcylinder slaglängd Stickcylinder cylinderdiameter Stickcylinder slaglängd Skopcylinder ur DBserien cylinderdiameter Skopcylinder ur DBserien slaglängd Skopcylinder ur TBserien cylinderdiameter Skopcylinder ur TBserien slaglängd Drivning Maximal körhastighet Maximal dragkraft Svängmekanism Svänghastighet Svängmoment Rymduppgifter service 494 l/min 247 l/min kpa kpa kpa kpa 23,1 l/min kpa 140 mm mm 150 mm mm 135 mm mm 150 mm mm 5,1 km/h 247 kn 9,8 varv/min 82,2 knm Band Antal bandplattor på vardera sidan Långt underrede 50 Långt, smalt underrede 50 Antal underrullar på vardera sidan Långt underrede 9 Långt, smalt underrede 9 Antal överrullar på vardera sidan Långt underrede 2 Långt, smalt underrede 2 Ljudprestanda ISO 6396 Förarens ljudnivå 72 db(a) (stängd) Förarens ljudnivå 77 db(a) (öppen) ISO 6395 Ljudnivå för 105 db(a) omgivningen Ljudnivå hos föraren ljudnivån hos föraren är uppmätt i enlighet med ISO 6396 i hytt från Caterpillar som är rätt monterad och underhållen samt testad med dörrar och fönster stängda. Yttre ljudnivå Den angivna yttre ljudnivån är uppmätt enligt de procedurer och förhållanden som specificeras i 2000/14/EG. Hörselskydd kan behövas vid arbete med öppen förarplats och hytt (om den inte är rätt underhållen eller när dörrarna/fönstren är öppna) under längre tidsperioder eller i en bullrig omgivning. Standarder Bromsar ISO Hytt/FOGS ISO Hytt/ROPS ISO :2008 Bränsletankens rymd Kylsystem Motorolja (med filter) Svängdrivning (vardera) Slutväxel (vardera) Hydraulsystem (inklusive tank) Hydraultank 520 l 44 l 22,5 l 10 l 6 l 310 l 155 l 15

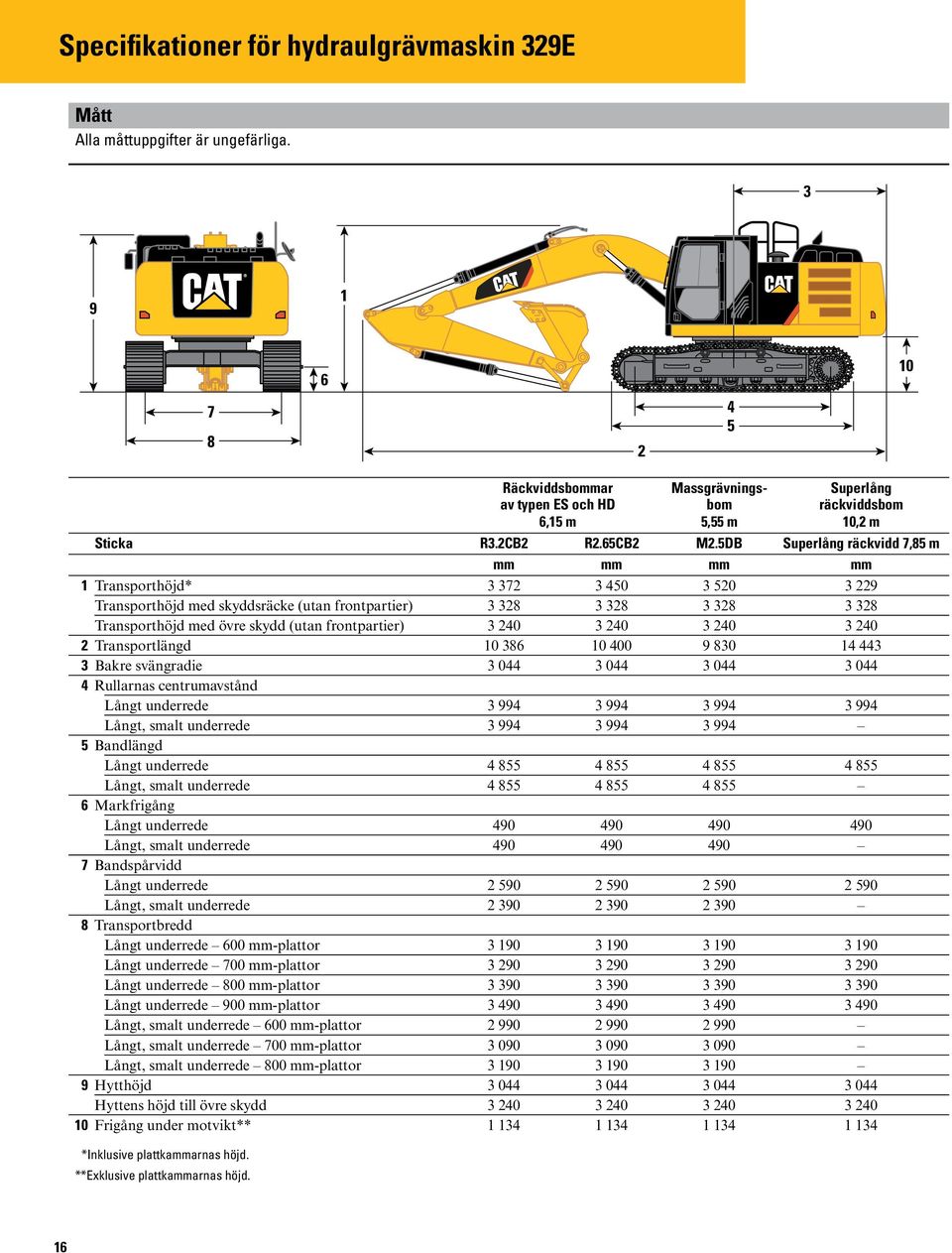

16 Specifikationer för hydraulgrävmaskin 329E Mått Alla måttuppgifter är ungefärliga Räckviddsbommar Massgrävningsbom Superlång av typen ES och HD räckviddsbom 6,15 m 5,55 m 10,2 m Sticka R3.2CB2 R2.65CB2 M2.5DB Superlång räckvidd 7,85 m mm mm mm mm 1 Transporthöjd* Transporthöjd med skyddsräcke (utan frontpartier) Transporthöjd med övre skydd (utan frontpartier) Transportlängd Bakre svängradie Rullarnas centrumavstånd Långt underrede Långt, smalt underrede Bandlängd Långt underrede Långt, smalt underrede Markfrigång Långt underrede Långt, smalt underrede Bandspårvidd Långt underrede Långt, smalt underrede Transportbredd Långt underrede 600 mm-plattor Långt underrede 700 mm-plattor Långt underrede 800 mm-plattor Långt underrede 900 mm-plattor Långt, smalt underrede 600 mm-plattor Långt, smalt underrede 700 mm-plattor Långt, smalt underrede 800 mm-plattor Hytthöjd Hyttens höjd till övre skydd Frigång under motvikt** *Inklusive plattkammarnas höjd. **Exklusive plattkammarnas höjd. 16

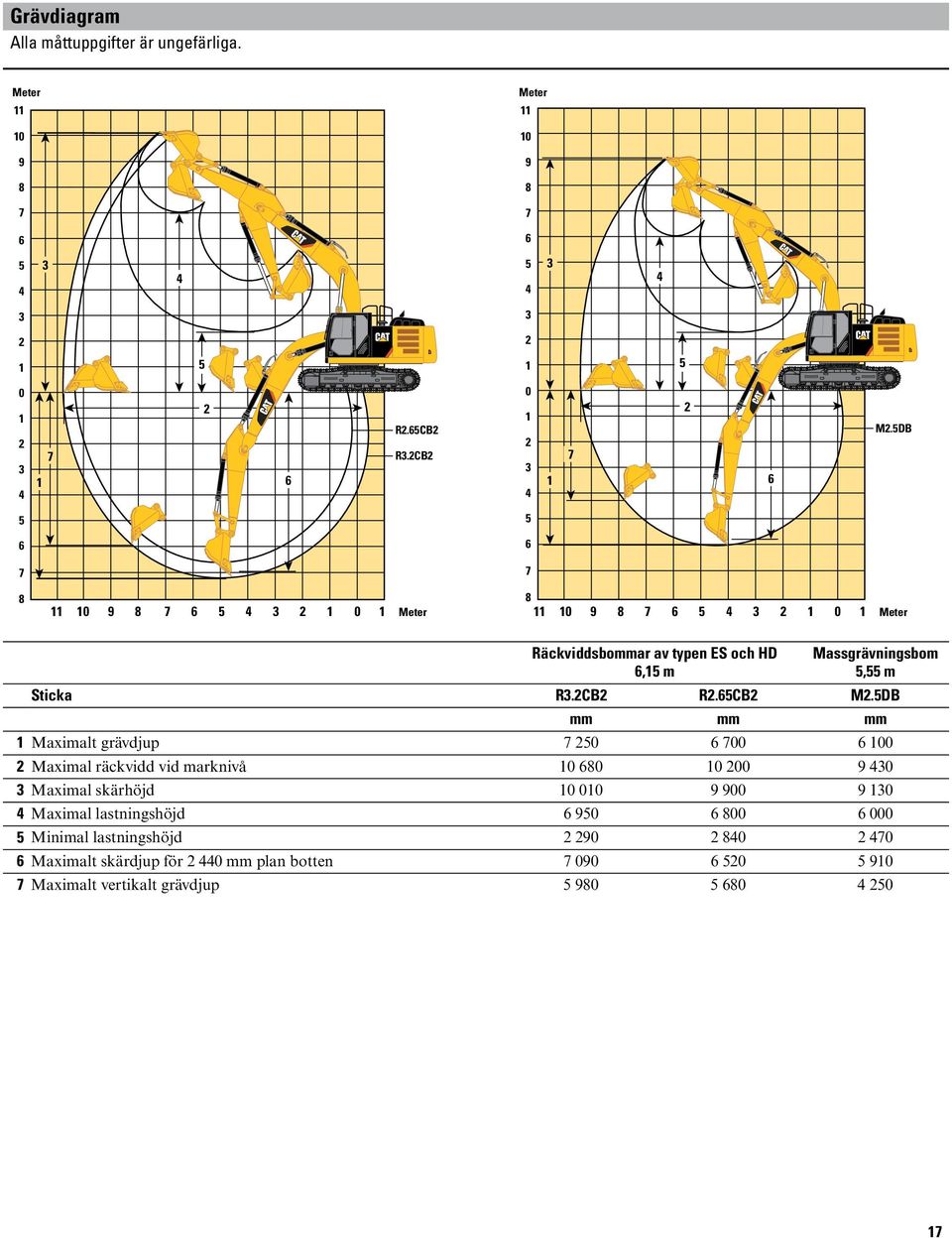

17 Grävdiagram Alla måttuppgifter är ungefärliga. Meter Meter R2.65CB2 R3.2CB M2.5DB Meter Meter Räckviddsbommar av typen ES och HD Massgrävningsbom 6,15 m 5,55 m Sticka R3.2CB2 R2.65CB2 M2.5DB mm mm mm 1 Maximalt grävdjup Maximal räckvidd vid marknivå Maximal skärhöjd Maximal lastningshöjd Minimal lastningshöjd Maximalt skärdjup för mm plan botten Maximalt vertikalt grävdjup

18 Specifikationer för hydraulgrävmaskin 329E Grävdiagram Alla måttuppgifter är ungefärliga. Meter ,85 m Meter Superlång räckviddsbom 10,2 m Superlång räckviddssticka 7,85 m 1 Maximalt grävdjup Maximal räckvidd vid marknivå Maximal skärhöjd Maximal lastningshöjd Minimal lastningshöjd Maximalt skärdjup för mm plan botten Maximalt vertikalt grävdjup mm 18

19 Arbetsvikt och marktryck 900 mm 800 mm 700 mm 600 mm Bandplattor Bandplattor av trekamstyp av trekamstyp Bandplattor av trekamstyp Bandplattor av trekamstyp kg kpa kg kpa kg kpa kg kpa Långt underrede Räckviddsbom HD 6,15 m R3.2CB2 HD , , , ,1 R2.65CB2 HD , , , ,8 Räckviddsbom ES 6,15 m R3.2CB2 ES , , , ,8 R2.65CB2 ES , , , ,4 Massgrävningsbom 5,55 m M2.5DB , , , ,7 Superlång räckviddsbom 10,2 m 7,85 m (SLR) , , , ,0 Långt, smalt underrede Räckviddsbom HD 6,15 m R3.2CB2 HD , , ,5 R2.65CB2 HD , , ,1 Räckviddsbom ES 6,15 m R3.2CB2 ES , , ,8 R2.65CB2 ES , , ,4 Massgrävningsbom 5,55 m M2.5DB , , ,7 19

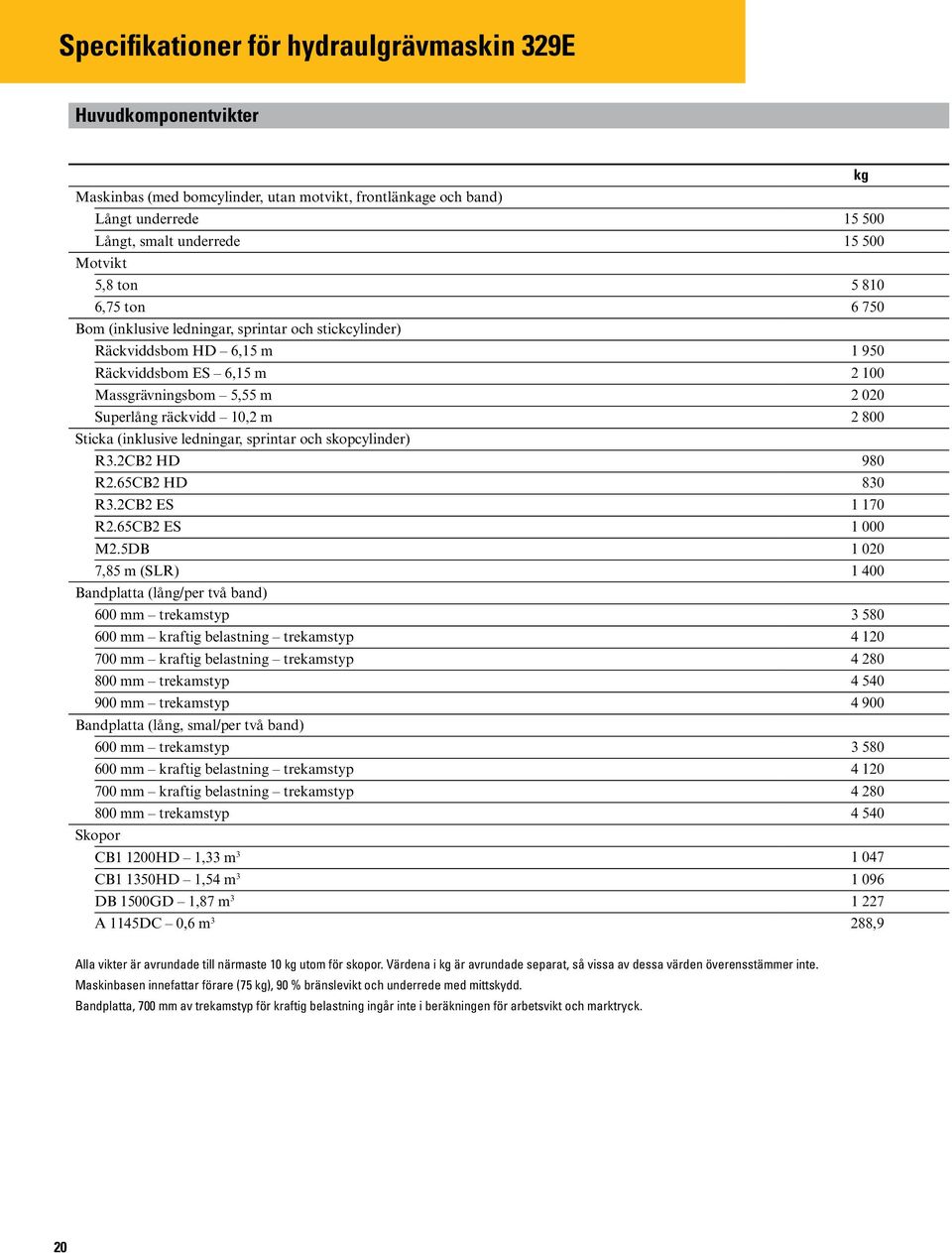

20 Specifikationer för hydraulgrävmaskin 329E Huvudkomponentvikter kg Maskinbas (med bomcylinder, utan motvikt, frontlänkage och band) Långt underrede Långt, smalt underrede Motvikt 5,8 ton ,75 ton Bom (inklusive ledningar, sprintar och stickcylinder) Räckviddsbom HD 6,15 m Räckviddsbom ES 6,15 m Massgrävningsbom 5,55 m Superlång räckvidd 10,2 m Sticka (inklusive ledningar, sprintar och skopcylinder) R3.2CB2 HD 980 R2.65CB2 HD 830 R3.2CB2 ES R2.65CB2 ES M2.5DB ,85 m (SLR) Bandplatta (lång/per två band) 600 mm trekamstyp mm kraftig belastning trekamstyp mm kraftig belastning trekamstyp mm trekamstyp mm trekamstyp Bandplatta (lång, smal/per två band) 600 mm trekamstyp mm kraftig belastning trekamstyp mm kraftig belastning trekamstyp mm trekamstyp Skopor CB1 1200HD 1,33 m CB1 1350HD 1,54 m DB 1500GD 1,87 m A 1145DC 0,6 m 3 288,9 Alla vikter är avrundade till närmaste 10 kg utom för skopor. Värdena i kg är avrundade separat, så vissa av dessa värden överensstämmer inte. Maskinbasen innefattar förare (75 kg), 90 % bränslevikt och underrede med mittskydd. Bandplatta, 700 mm av trekamstyp för kraftig belastning ingår inte i beräkningen för arbetsvikt och marktryck. 20

21 Skop- och stickkrafter Superlång Räckviddsbommar Massgrävningsbom räckviddsbom 6,15 m 5,55 m 10,2 m Skopa ur CB-serien Skopa ur CB-serien för CW-40 Skopa ur DB-serien Skopa ur A-serien Superlång räckvidd Sticka R3.2CB2 R2.65CB2 R3.2CB2 R2.65CB2 M2.5DB 7,85 m Normalbelastning kn kn kn kn kn kn Skopgrävkraft (ISO) Stickans grävkraft (ISO) Kapacitet vid normalbelastning Skopgrävkraft (ISO) Stickans grävkraft (ISO) Kraftig belastning Skopgrävkraft (ISO) Stickans grävkraft (ISO) Kraftig belastning Power Skopgrävkraft (ISO) Stickans grävkraft (ISO) Extra kraftig belastning Skopgrävkraft (ISO) Stickans grävkraft (ISO) Dikesrensning Skopgrävkraft (ISO) 60 Stickans grävkraft (ISO) 45 Skopa ur CB-serien för CW-45 Räckviddsbommar 6,15 m Skopa ur CB-serien för CW-45S Sticka R3.2CB2 R2.65CB2 R3.2CB2 R2.65CB2 Normalbelastning kn kn kn kn Skopgrävkraft (ISO) Stickans grävkraft (ISO) Kraftig belastning Skopgrävkraft (ISO) Stickans grävkraft (ISO) Tandspetsradie Skopa ur CB-serien Skopa ur CB-serien för CW-45 Skopa ur DB-serien Skopa ur A-serien Normalbelastning mm mm mm Kapacitet vid normalbelastning mm Kraftig belastning mm mm mm Extra kraftig belastning mm Dikesrensning mm 21

22 Specifikationer för hydraulgrävmaskin 329E Lyftkapaciteter för 329E L, kraftig bom med lång räckvidd Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lyftkapacitet över front Lyftkapacitet över sida Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R3.2CB2 Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m m 7,5 m kg *5 600 * ,27 6,0 m kg * * ,23 4,5 m kg * * * ,82 3,0 m kg * * * * ,13 1,5 m kg * * ,19 Marknivå kg * * ,99 1,5 m kg *6 750 *6 750 * * * ,52 3,0 m kg * * * * * ,74 4,5 m kg * * * * * ,51 Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R3.2CB2 Bandplattor 700 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m m 7,5 m kg *5 600 * ,27 6,0 m kg * * ,23 4,5 m kg * * * ,82 3,0 m kg * * * * ,13 1,5 m kg * * ,19 Marknivå kg * * ,99 1,5 m kg *6 750 *6 750 * * * ,52 3,0 m kg * * * * * ,74 4,5 m kg * * * * * ,51 Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R2.65CB2 Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 7,5 m kg * ,67 6,0 m kg * * * ,70 4,5 m kg * * * * ,33 3,0 m kg * * * ,66 1,5 m kg * ,72 Marknivå kg * ,51 1,5 m kg * * * ,01 3,0 m kg * * * ,17 4,5 m kg * * * * ,83 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se instruktionsboken för specifik produktinformation. m 22

23 Lyftkapaciteter, bom för extrem användning 329E L Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lyftkapacitet över front Lyftkapacitet över sida Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R3.2CB2 Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m m 7,5 m kg *5 550 * ,27 6,0 m kg * * ,23 4,5 m kg * * * ,82 3,0 m kg * * * * ,13 1,5 m kg * * ,19 Marknivå kg * * ,99 1,5 m kg *6 700 *6 700 * * * ,52 3,0 m kg * * * * * ,74 4,5 m kg * * * * * ,51 Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R2.65CB2 Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 7,5 m kg * ,67 6,0 m kg * * * ,70 4,5 m kg * * * * * ,33 3,0 m kg * * ,66 1,5 m kg * ,72 Marknivå kg * ,51 1,5 m kg * * * ,01 3,0 m kg * * * ,17 4,5 m kg * * * * ,83 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se instruktionsboken för specifik produktinformation. m 23

24 Specifikationer för hydraulgrävmaskin 329E Lyftkapaciteter för massgrävningsbom 329E L Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lyftkapacitet över front Lyftkapacitet över sida Bom 5,55 m Motvikt 5,8 ton Skopa ingen Sticka M2.5DB Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 7,5 m kg *8 650 * ,49 6,0 m kg * * ,71 4,5 m kg * * * * ,43 3,0 m kg * * ,80 1,5 m kg * ,87 Marknivå kg * ,63 1,5 m kg * * * ,08 3,0 m kg * * * * * ,10 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se instruktionsboken för specifik produktinformation. m 24

25 Lyftkapaciteter för 329E L, bom med superlång räckvidd Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lyftkapacitet över front Lyftkapacitet över sida Bom 10,2 m Motvikt 6,75 ton Skopa ingen Sticka 7,85 m superlång räckvidd Bandplattor 800 mm trekamstyp med steg Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m m 12,0 m kg *1 350 * ,02 10,5 m kg *1 300 * ,00 9,0 m kg *1 250 * ,77 7,5 m kg *1 250 * ,37 6,0 m kg *1 250 * ,81 4,5 m kg *1 300 * ,10 3,0 m kg *4 150 *4 150 *4 650 *4 650 *1 350 * ,27 1,5 m kg *1 550 *1 550 *5 200 *5 200 * * * *1 400 * ,29 Marknivå kg *1 650 *1 650 *3 600 *3 600 * * * *1 450 * ,19 1,5 m kg *1 650 *1 650 *2 150 *2 150 *3 550 *3 550 * * ,95 3,0 m kg *2 250 *2 250 *2 750 *2 750 *3 900 *3 900 * * ,58 4,5 m kg *2 850 *2 850 *3 350 *3 350 *4 450 *4 450 * * ,05 6,0 m kg *3 450 *3 450 *4 050 *4 050 *5 150 *5 150 * * ,36 7,5 m kg *4 150 *4 150 *4 800 *4 800 *6 000 *6 000 * * ,47 9,0 m kg *4 850 *4 850 *5 650 *5 650 *7 050 *7 050 * * ,36 10,5 m kg *5 650 *5 650 *6 650 *6 650 *8 350 *8 350 * * ,96 12,0 m kg *7 800 *7 800 * * * * * * ,15 13,5 m kg *5 550 * ,10 10,5 m 12,0 m 13,5 m 15,0 m 16,5 m 12,0 m kg *1 350 * ,02 10,5 m kg *1 300 * ,00 9,0 m kg *2 050 *2 050 *1 250 * ,77 7,5 m kg * * *1 250 * ,37 6,0 m kg * * *1 700 *1 700 *1 250 * ,81 4,5 m kg * * * * *1 300 * ,10 3,0 m kg * * * * *1 350 * ,27 1,5 m kg * * * *1 400 * ,29 Marknivå kg * * *1 450 * ,19 1,5 m kg * * ,95 3,0 m kg * * ,58 4,5 m kg * ,05 6,0 m kg * ,36 7,5 m kg * ,47 9,0 m kg * ,36 10,5 m kg * ,96 12,0 m kg * ,15 13,5 m kg *5 550 * ,10 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se instruktionsboken för specifik produktinformation. m 25

26 Specifikationer för hydraulgrävmaskin 329E Lyftkapaciteter för kraftig räckviddsbom 329E LN Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lyftkapacitet över front Lyftkapacitet över sida Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R3.2CB2 Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m m 7,5 m kg *5 600 * ,27 6,0 m kg * * ,23 4,5 m kg * * * ,82 3,0 m kg * * * * ,13 1,5 m kg * * ,19 Marknivå kg * * ,99 1,5 m kg *6 750 *6 750 * * * ,52 3,0 m kg * * * * * ,74 4,5 m kg * * * * * ,51 Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R2.65CB2 Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 7,5 m kg * ,67 6,0 m kg * * * ,70 4,5 m kg * * * * ,33 3,0 m kg * * * ,66 1,5 m kg * ,72 Marknivå kg * ,51 1,5 m kg * * * ,01 3,0 m kg * * * ,17 4,5 m kg * * * * ,83 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se instruktionsboken för specifik produktinformation. m 26

27 Lyftkapaciteter, bom för extrem användning 329E LN Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lyftkapacitet över front Lyftkapacitet över sida Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R3.2CB2 Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m m 7,5 m kg *5 550 * ,27 6,0 m kg * * ,23 4,5 m kg * * * ,82 3,0 m kg * * * * ,13 1,5 m kg * * ,19 Marknivå kg * * ,99 1,5 m kg *6 700 *6 700 * * * ,52 3,0 m kg * * * * * ,74 4,5 m kg * * * * * ,51 Bom 6,15 m Motvikt 5,8 ton Skopa ingen Sticka R2.65CB2 Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 7,5 m kg * ,67 6,0 m kg * * * ,70 4,5 m kg * * * * ,33 3,0 m kg * * ,66 1,5 m kg * ,72 Marknivå kg * ,51 1,5 m kg * * * ,01 3,0 m kg * * * ,17 4,5 m kg * * * * ,83 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se instruktionsboken för specifik produktinformation. m 27

28 Specifikationer för hydraulgrävmaskin 329E Lyftkapaciteter för massgrävningsbom 329E LN Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lyftkapacitet över front Lyftkapacitet över sida Bom 5,55 m Motvikt 5,8 ton Skopa ingen Sticka M2.5DB Bandplattor 600 mm trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 7,5 m kg *8 650 * ,49 6,0 m kg * * ,71 4,5 m kg * * * ,43 3,0 m kg * * ,80 1,5 m kg * ,87 Marknivå kg * ,63 1,5 m kg * * * ,08 3,0 m kg * * * * ,10 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se instruktionsboken för specifik produktinformation. m Vägledning för val av arbetsredskap* Bomtyp Räckviddsbommar av typen ES och HD Massgrävningsbom Stickstorlek R3.2 R2.65 M2.5 Hydraulhammare H120E s H120E s H120E s H130E s H130E s H130E s H140D s H140D s H140D s Kombiverktyg MP20 MP20 MP20 MP30** Kross P325 P325 P325 Pulveriserare P225 P225 P225 P235 Gripare för rivning och sortering G320B G320B G325B G325B G325B G330 Mobil sax för skrothantering och rivningsarbeten S320B S320B S320B S325B** S325B S325B S340B*** S340B*** S340B*** Kompaktor (vibroplatta) CVP110 CVP110 CVP110 Grip med sektionsklor Rivare Separat redskapsfäste Dessa arbetsredskap finns för modellen 329E. Cat-återförsäljaren kan ge information om lämpliga redskapsval för din utrustning. *Vilket redskap som passar beror på grävmaskinskonfigurationen. Cat-återförsäljaren kan ge information om lämpliga redskapsval för din utrustning. **Endast direktinfästning. ***Bommontering. 28

29 Skopspecifikationer och kompatibilitet Utan redskapsfäste Länkage Bredd Kapacitet Vikt Fyllnad Räckviddsbom (HD) Räckviddsbom (ES) Superlång räckvidd Massgrävningsbom mm m 3 kg % R2.65 HD R3.2 HD R2.65 ES R3.2 ES 7,85 M2.5 Dikesrensning (DC) A , % A 770 0, % Normalbelastning (GD) CB 750 0, % CB , % CB , % CB , % CB , % X DB , % DB , % DB , % DB , % X Kraftig belastning (HD) CB , % CB , % X DB , % DB , % DB , % Extra kraftig belastning (SD) CB , % DB , % Maximal belastning, sprintfästade (nyttolast + skopa) kg Med redskapsfäste 329E LN Dikesrensning (DC) A , % A 770 0, % Normalbelastning (GD) CB 750 0, % CB , % CB , % CB , % CB , % X DB , % DB , % DB , % DB , % X Kraftig belastning (HD) CB , % CB , % X DB , % DB , % DB , % Extra kraftig belastning (SD) CB , % DB , % Maximal belastning, sprintfästade (nyttolast + skopa) kg E L Maximal materialdensitet: Belastningarna ovan överensstämmer med standarden EN474 för hydrauliska grävmaskiner, och de överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tippkapaciteten över sidan med frontlänkaget helt utskjutet vid marknivå med skopan invikt kg/m kg/m kg/m 3 Kapaciteten är baserad på ISO kg/m 3 Skopvikterna inkluderar standardtänder. X Rekommenderas inte Caterpillar rekommenderar användning av lämpliga arbetsredskap för att maximera det värde som våra produkter ger. Användning av arbetsredskap, inklusive skopor, som inte omfattas av Caterpillars rekommendationer eller specifikationer för vikt, mått, flöden, tryck osv. kan minska utrustningens kapacitet, inklusive men inte begränsat till nedsatt produktion, stabilitet, tillförlitlighet och livslängd. Olämplig användning av ett arbetsredskap som resulterar i skrapning, böjning, vridning och/eller hopklämning av tunga laster kan minska bommens och stickans livslängd. 29

30 Specifikationer för hydraulgrävmaskin 329E Skopspecifikationer och kompatibilitet Med redskapsfäste (CW45, CW45s) Länkage Normalbelastning (GD) CB 750 0, % Bredd Kapacitet Vikt Fyllnad Räckviddsbom (HD) Räckviddsbom (ES) Superlång räckvidd Massgrävningsbom mm m 3 kg % R2.65 HD R3.2 HD R2.65 ES R3.2 ES 7,85 M2.5 CB , % CB , % CB , % DB , % DB , % DB , % DB , % DB , % Kraftig belastning (HD) CB , % CB , % CB , % CB , % DB , % DB 750 0, % DB , % DB , % DB , % Extra kraftig belastning (SD) DB , % DB , % DB , % Maximal belastning med fäste (nyttolast + skopa) kg E L Maximal materialdensitet: Belastningarna ovan överensstämmer med standarden EN474 för hydrauliska grävmaskiner, och de överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tippkapaciteten över sidan med frontlänkaget helt utskjutet vid marknivå med skopan invikt kg/m kg/m kg/m 3 Kapaciteten är baserad på ISO kg/m 3 Skopvikterna inkluderar standardtänder. X Rekommenderas inte Caterpillar rekommenderar användning av lämpliga arbetsredskap för att maximera det värde som våra produkter ger. Användning av arbetsredskap, inklusive skopor, som inte omfattas av Caterpillars rekommendationer eller specifikationer för vikt, mått, flöden, tryck osv. kan minska utrustningens kapacitet, inklusive men inte begränsat till nedsatt produktion, stabilitet, tillförlitlighet och livslängd. Olämplig användning av ett arbetsredskap som resulterar i skrapning, böjning, vridning och/eller hopklämning av tunga laster kan minska bommens och stickans livslängd. 30
