323E SA. Hydraulgrävmaskin. Motor Motormodell. Vikter. Cat C6.6 ACERT. Drivning Maximal körhastighet Maximal dragkraft

Transkript

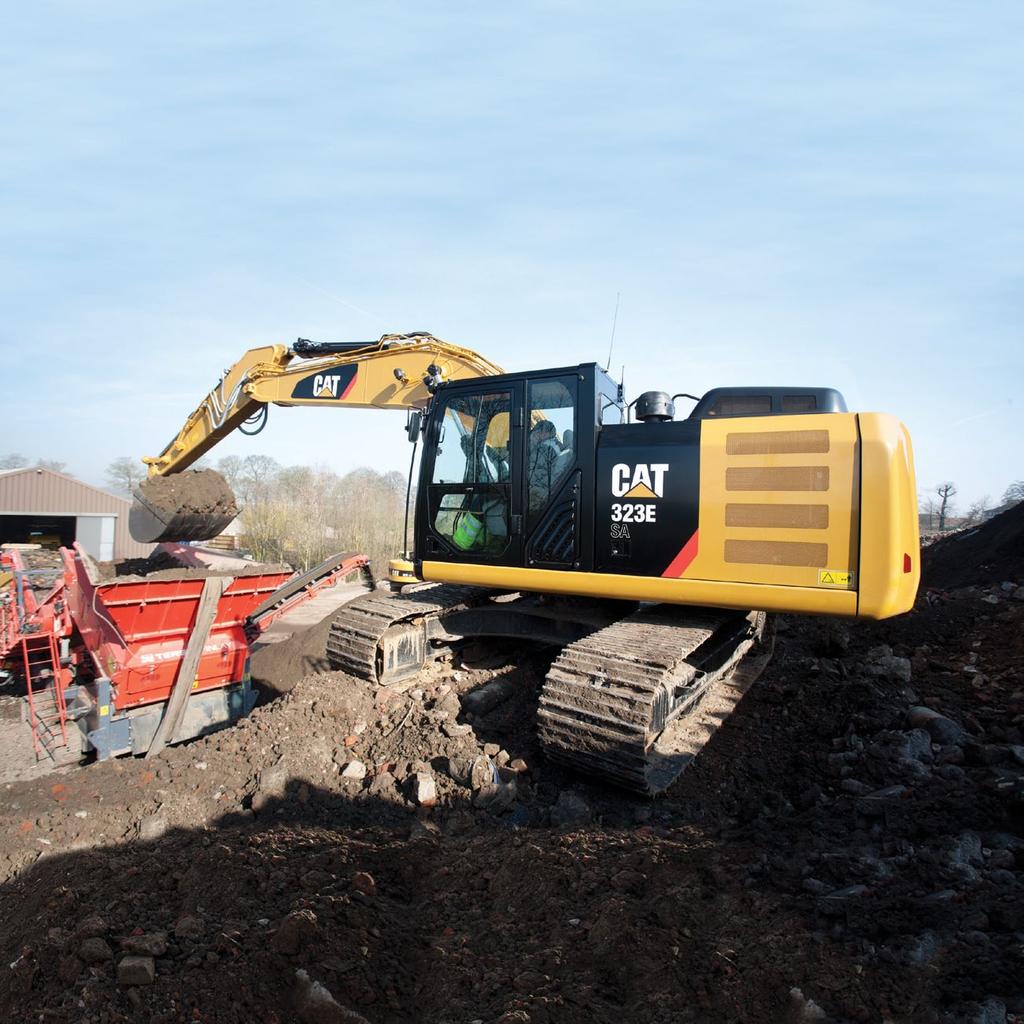

1 323E SA Hydraulgrävmaskin Motor Motormodell Motoreffekt ISO Drivning Maximal körhastighet Maximal dragkraft Cat C6.6 ACERT 121 kw (165 hk) 5,9 km/h 190 kn Vikter Minimivikt Maximivikt kg kg

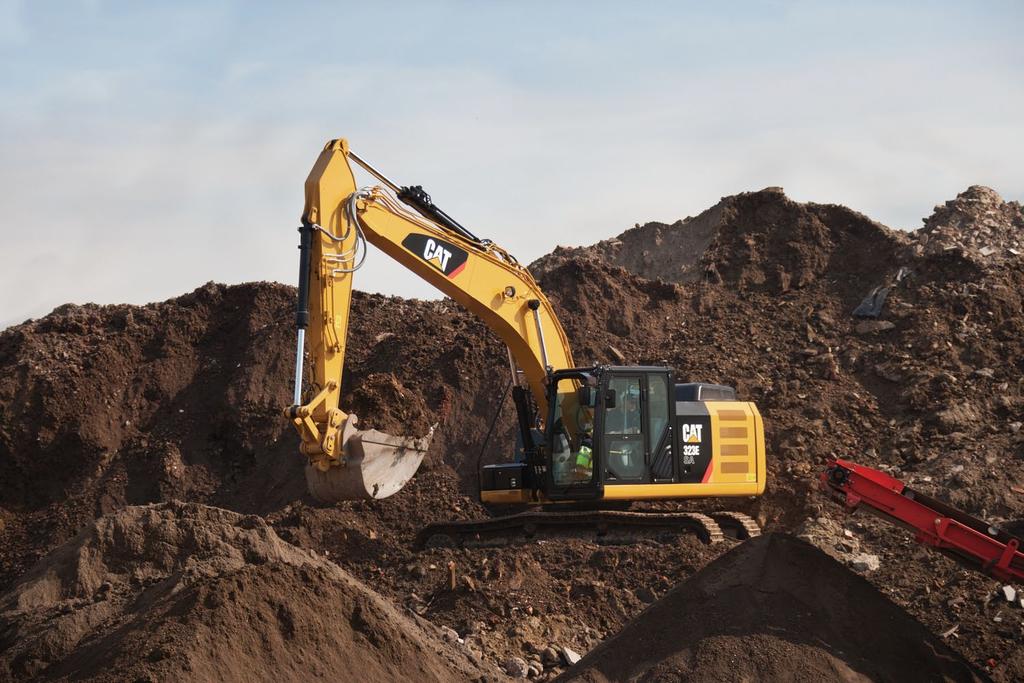

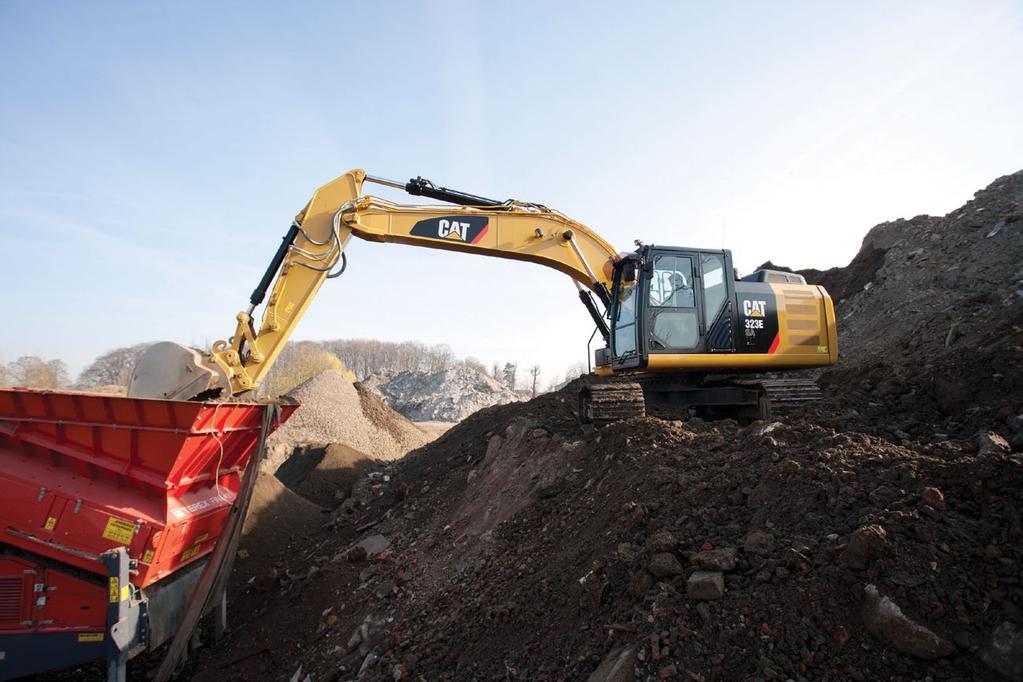

2 Inledning Sedan lanseringen på 1990-talet har grävmaskinerna i 300-serien blivit industristandard för allmänna och tunga anläggningsarbeten samt stenbrottsbrytning. Den helt nya E-serien och 323E SA kommer att fortsätta den banbrytande traditionen. 323E SA uppfyller dagens EU steg III-krav på utsläpp. Den är också byggd med flera nya bränslesparande och komfortökande egenskaper och fördelar som kommer både ägare och förare till gagn. Om du söker högre produktivitet och bättre komfort, mindre bränsleförbrukning och utsläpp samt förenklad och utbyggd servicevänlighet, kommer du att finna allt det hos den alltigenom nya 323E SA och övriga grävmaskiner i E-serien. 323E SA är en särskild konfiguration av hydraulgrävmaskinen 323E. Den har ett starkare, tyngre underrede än 323E och är konstruerad speciellt för arbete i svåra markförhållanden. 323E SA har en smal spårvidd (transportbredd mm) för enkel transport och är avsedd för arbeten som kräver ett extra robust underrede (t.ex. i bergsområden). Samtliga övriga tekniska aspekter hos 323E SA är lika dem hos 323E L. Innehåll Motor...3 Förarplats...4 Hydraulik...5 Ramverk och underrede...6 Frontlänkage...7 Arbetsredskap...8 Integrerade tekniska lösningar...10 Servicevänlighet...11 Säkerhet...12 Komplett kundvård...13 Hållbarhet...14 Specifikationer...15 Standardutrustning...25 Tillvalsutrustning...26 Kommentarer * Motorn på 323E SA ska, liksom på 323E, köras på diesel med mycket låg svavelhalt (< 15 mg/kg svavel) och det nya bränslesystemet omfattar en ny högtryckspump, en elektrisk bränsleurluftningspump (sugpump), spridare och hållbara bränsleledningar som gör att biobränsle upp till 20 (20 % biodieselblandning som uppfyller kraven för ASTM 6751 eller EN 14214) kan användas utan att förkorta systemets livslängd. Cat DEO-ULS eller oljor som uppfyller kraven för Cat ECF-3, API CJ-4 och ACEA E9 måste användas. Om du vill ha ytterligare instruktioner gällande vätskor och riktlinjer går du till:

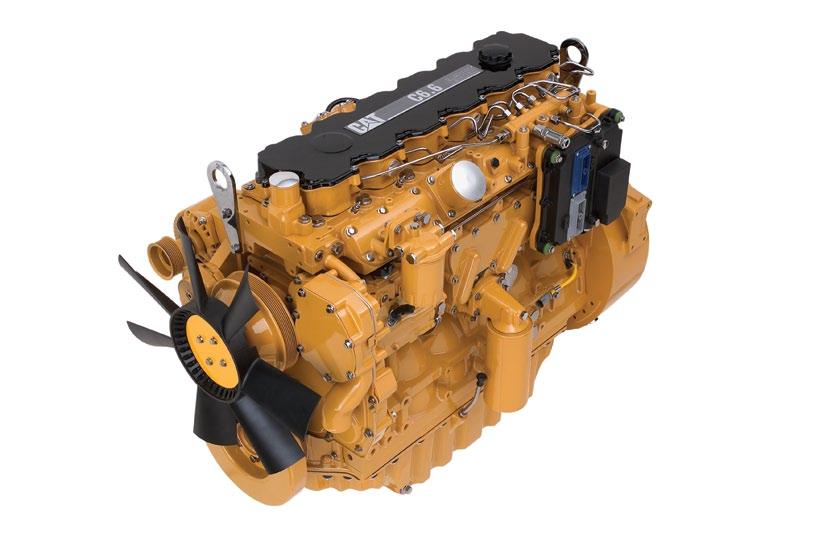

3 Motor Minskade utsläpp, i kombination med ekonomisk och tillförlitlig funktion Cat C6.6 ACERT -motor Cat C6.6 ACERT är en motor som levererar mer effekt samtidigt som den minskar bränsleförbrukningen jämfört med tidigare seriers motorer. Strategi för utsläppsminskning C6.6 ACERT-motorn i 323E SA uppfyller utsläppskraven enligt steg III och har filter med porösa väggar och fullflödesfilter tack vare vilka maskinens arbetscykel kan genomföras utan föraringrepp. Alla terränggående dieselmotorer som uppfyller kraven enligt EU steg III får endast användas med bränslen av typen ULSD (Ultra Low Sulfur Diesel), dvs. med en svavelhalt på 15 mg/kg eller mindre. Cat DEO-ULS eller oljor som uppfyller kraven för Cat ECF-3, API CJ-4 och ACEA E9 måste också användas. Om du vill ha ytterligare instruktioner gällande vätskor och riktlinjer går du till: ränslesystem förberett för biodiesel C6.6 ACERT-motorn är utrustad med ett elektroniskt styrt högtrycksbränslesystem som innefattar en bränsleurluftningspump (sugpump) samt bränsleslangar med tre skikt som medger användning av biodieselbränslen upp till 20 (20 % biodieselblandning som uppfyller kraven för ASTM 6751 eller EN 14214). Kylsystem Kylsystemet är utrustat med en rörlig luftkonditioneringskondensor och en luft-till-luft-efterkylare (ATAAC) för enkel rengöring. Fläkten justeras automatiskt efter den omgivande temperaturen för att minska bränsleförbrukning och ljudnivå. Hastighets- och kraftreglering 323E SA har fartreglage för att bibehålla ett jämt varvtal, oavsett belastning, vilket förbättrar bränsleekonomin. Tre olika effektlägen är möjliga: hög, standard och ekonomi. Föraren kan lätt växla mellan lägena med hjälp av en knapp på manöverpanelen och via skärmen för att anpassa maskinen efter det pågående jobbet allt detta för att bättre hantera och spara bränslet. 3

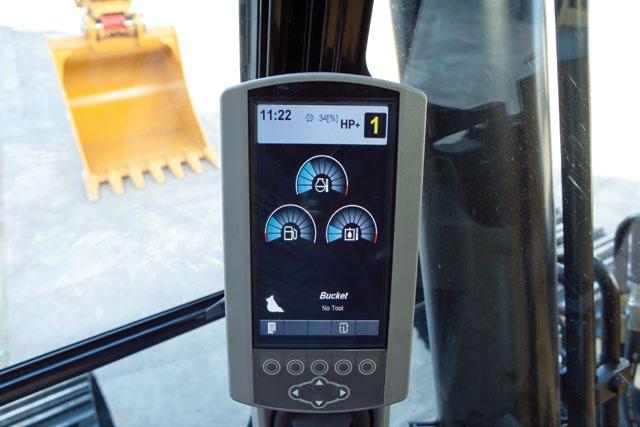

4 Förarplats Komfort och trivsel som ökar produktiviteten Säten De olika sätesalternativen omfattar luftfjädring, uppvärmning, luftkylning och ventilering. Alla säten har lutningsbart ryggstöd, övre och undre justering av sitsen samt inställningsbar höjd och lutningsvinkel för att tillgodose alla förares behov. Reglage Den högra och vänstra joysticken kan justeras enligt individuella önskemål, vilket förbättrar såväl komfort som produktivitet under dagens lopp. Med en knapptryckning kan föraren sänka varvtalet till tomgång för att spara bränsle och motorn återgår till normalt varvtal nästa gång knappen trycks eller joysticken flyttas. Läget för tunga lyft ökar maskinens systemtryck för att förbättra lyftförmågan en behändig funktion i många situationer. ildskärm 323E SA är försedd med en 7 tums LCD-skärm, som är 40 % större än på tidigare modeller, och den högre upplösningen ger bättre skärpa. Utöver den förbättrade knappsatsen och utökade funktionaliteten har föraren möjlighet att välja bland 42 språk för skärminformationen, vilket är praktiskt med tanke på arbetskraftens numera varierande ursprung. Via en inställning för motoravstängning som kan göras på skärmen kan ägare och förare ange hur länge maskinen ska gå på tomgång innan motorn stängs av, vilket kan innebära stora bränslebesparingar. ilden från den bakåtriktade kameran visas direkt på skärmen. Upp till två olika kamerabilder kan visas samtidigt. Strömförsörjning Två 12-voltsuttag finns nära förvaringsutrymmen för att ladda elektroniska apparater. Förvaring Förvaringsutrymmen finns i fram-, bak- och sidokonsolerna. I ett speciellt utrymme nära det extra eluttaget kan MP3- spelare och mobiltelefoner placeras. Mugghållaren rymmer stora muggar med handtag, och en hylla bakom förarplatsen har plats för stora mat- eller verktygslådor. Automatisk klimatanläggning Klimatsystemet har fem luftutblås med filtrerad ventilation, vilket gör arbetet mycket behagligare i värme och kyla. 4

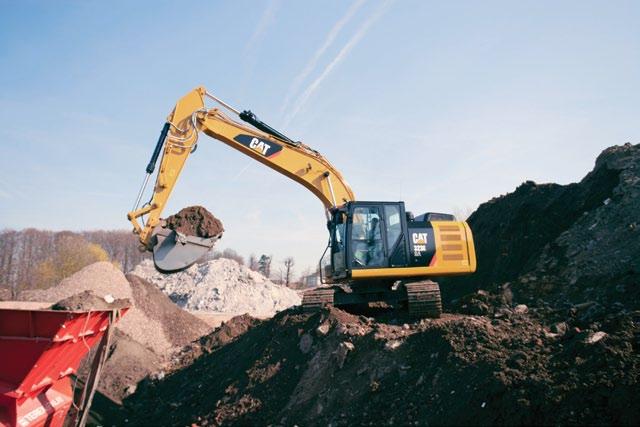

5 Hydraulik Kraften att flytta mer jord, sten och skräp med fart och precision Huvudreglerventil och extraventiler 323E SA använder ett högtryckssystem för att ta sig an de tuffaste arbetena på kort tid. Maskinen har en mycket effektiv och enkel direktmonterad huvudreglerventil som effektiviserar bränsleförbrukningen. Den ger även större mångsidighet vad gäller val av redskap. Krets för svängprioritet Kretsen för svängprioritet på 323E SA använder en elektrisk ventil som kontrolleras av maskinens elektroniska styrmodul (ECM). Jämfört med att använda en hydraulisk ventil ger en elektrisk ventil större precision, vilket är kritiskt vid exempelvis materiallastning. Smartoom Smartoom minskar påfrestningen och vibrationerna som överförs till maskinen och ger en bekvämare miljö. Den är särskilt väl lämpad för vissa användningsområden: Stenschaktning. Med Smartoom blir arbetet enklare då föraren kan koncentrera sig helt på stickan och skopan medan bommen kan röra sig upp och ner utan pumpflöde. Arbete med hammare. Framdelen följer automatiskt hammaren vid stenkrossning. Slag i luften eller extrema påfrestningar på hammaren förhindras, vilket betyder längre livslängd för både hammare och maskin. Elektrisk bomregenereringsventil Den här ventilen minimerar pumpflödet när bommen sänks, vilket bidrar till förbättrad bränsleeffektivitet. I och med att den är optimerad för varje varvtalsinställning resulterar den i en optimering av bomsänkningshastigheten, vilket ger bättre manövrerbarhet. 5

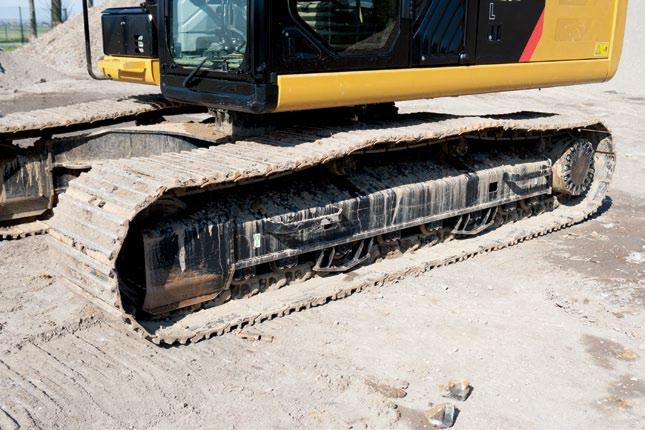

6 Ramverk och underrede yggd för att fungera i tuffa miljöer Ram Överramen har förstärkta monteringsfästen för att stödja hytten med skyddsstruktur mot vältning (ROPS). Den nedre ramen är förstärkt för att öka komponenternas livslängd. Underrede Långsmala underredessystem med fast spårvidd kan beställas för olika användningsområden. Mitt- eller fullängdsskydd för bandstyrning erbjuds nu för att hjälpa till att hålla banden inriktade och förbättra funktionen i flera användningsområden. Motvikter Maskinen levereras med en motvikt på 4,4 ton och inbyggt hus för den bakåtriktade kameran. Motvikten har även integrerade länkar för att underlätta demontering vid underhåll eller transport. 6

7 Frontlänkage Konstruerad för höga påfrestningar och lång livslängd ommar och stickor 323E SA kan utrustas med en 5,7 m ES-räckviddsbom (extrem användning), en 5,7 m HD-räckviddsbom (kraftig belastning) eller en VA-bom (variabel vinkel). De stickor som finns tillgängliga är R2.91 ES, R2.51 ES och R1.9C2 HD. åde bommar och stickor är tillverkade av höghållfast stål med en konstruktion av stora lådsektioner med interna mellanväggar och ett extra bottenskydd. åda dessa genomgår också ultraljudskontroll för att garantera svetskvalitet och tillförlitlighet. 7

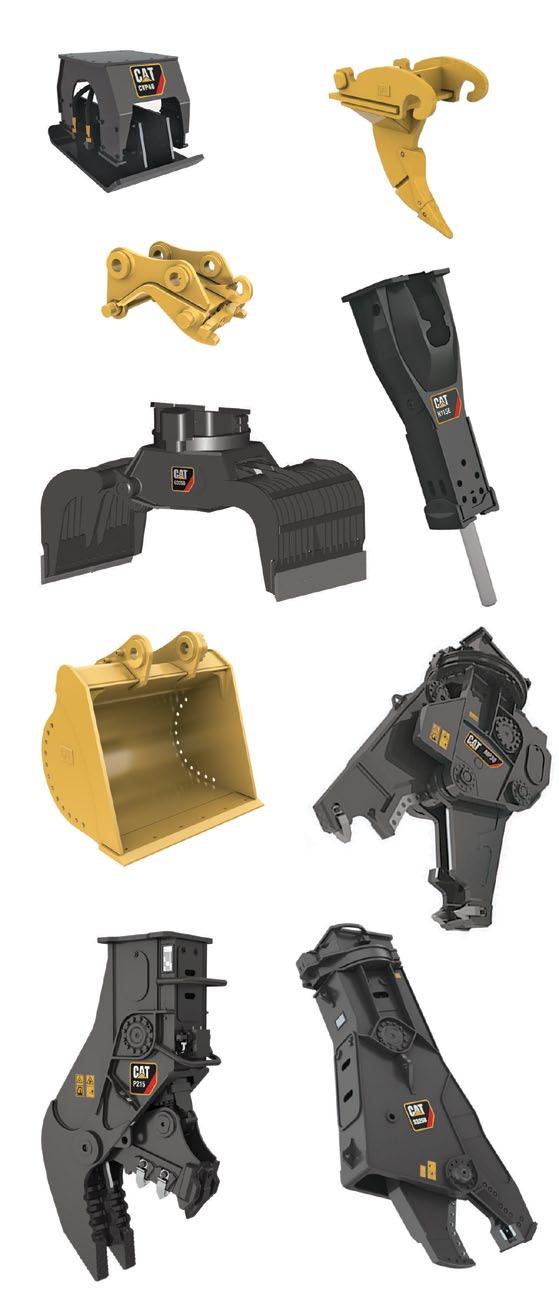

8 Arbetsredskap Gräv, hamra, riv och skär med förtroende I det omfattande utbudet av Cat-arbetsredskap för 323E SA finns skopor, kompaktorer, gripare, kombiverktyg, saxar för skrothantering och rivningsarbete, rivare, krossar, pulveriserare hammare och saxar. Alla är konstruerade för att optimera maskinens mångsidighet och funktion. CW-redskapsfästen Med Cats redskapsfästen kan en person byta arbetsredskap på bara några sekunder. En maskin kan snabbt växla arbetsuppgifter, och en hel maskinpark med våra redskapsfästen kan ha en gemensam uppsättning arbetsredskap. Det dedikerade redskapsfästet från CW-serien gör bytet snabbt samtidigt som maskinen presterar på topp. En lyftkrok har tillförts för att ge bästa lyftförmåga. Ett CW-redskapsfäste kan plocka upp valfritt kompatibelt arbetsredskap och är försett med ett killåsningssystem som exakt passar in verktygets gångjärn mot redskapsfästet. Tack vare den avsmalnande kilkonstruktionen undviks spel under redskapets och fästets livslängd. Dessutom är det utbytbart mellan olika maskinklasser. CW-fästet är perfekt för påfrestande arbeten som rivning och bergtäkt. Skopor Cat-skoporna är konstruerade som en integrerad del av 323E SA-systemet och har en förbättrad geometri som ger ökade prestanda. Framkanten har flyttats fram för att ge effektivare fyllning och bättre kontroll, vilket resulterar i mycket högre produktivitet. Täckningen av slitskydden i hörnen samt sidoskären och sidostångsskydden har förbättrats. Alla fördelar är samlade i en ny skopserie med nya benämningar. 8

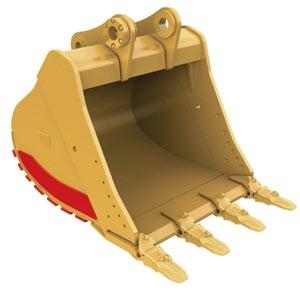

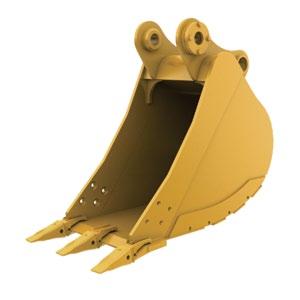

9 Hållbarhetskategorier som passar alla tillämpningar För 323E SA erbjuder nu Caterpillar tre standardkategorier för grävmaskinsskopor. Varje kategori utgår från skopans hållbarhet när den används för rekommenderade arbeten och material. Varje skoptyp är tillgänglig med direktinfästning eller montering via redskapsfäste. Röda ytor på bilderna illustrerar ytterligare skydd mot slitage, vilket ökar för varje kategori. Normalbelastning (GD) Skoporna för normalbelastning är konstruerade för grävning i lättare, måttligt nötande material som jord, lera och materialblandningar med jord och grus. Kraftig belastning (HD) Den populäraste skoptypen och en god utgångspunkt för grävning där förhållandena inte är kända, såsom ett brett spektrum av belastnings- och nötningsförhållanden, inklusive jordblandningar, lera och sten. Extra kraftig belastning (SD) SD-skopor är avsedda för kraftigare nötning som från sprängsten av granit och kalkkrusta. 1 2 Specialskopor Specialskopor är tillgängliga för 323E SA på begäran. Heltäckande produktsupport Alla Cat-arbetsredskap stöds av ett världsomfattande nätverk av välsorterade reservdelslager och verkligt erfaren service- och supportpersonal. 3 1) Normalbelastning 2) Kraftig belastning 3) Extra kraftig belastning 9

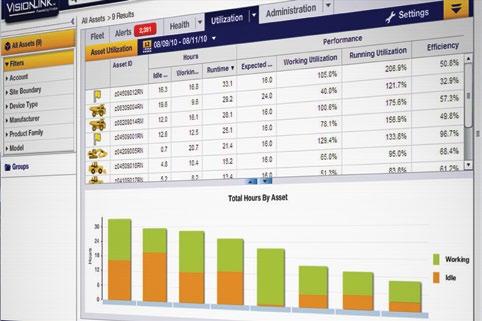

10 2 1 3 Integrerade tekniska lösningar Lösningar som gör arbetet lättare och effektivare Cat höjdkontroll med djup- och lutningssystem Det här tillvalssystemet kombinerar konventionell maskinkontroll och manövrering med fabriksinstallerade och kalibrerade komponenter, så att systemet är redo för arbete i det ögonblick det lämnar fabriken. Systemet har interna frontlänkagesensorer, skyddade från den påfrestande arbetsmiljön, som informerar föraren i realtid om skopspetsens position via skärmen i hytten (1), vilket minimerar behovet av och kostnaden för konventionell höjdkontroll och förbättrar arbetsplatssäkerheten. Det hjälper också föraren att utföra jobbet i färre cykler, vilket betyder mindre bränsleförbrukning. Cat-återförsäljaren kan uppgradera systemet till full tredimensionell kontroll genom att lägga till beprövad Cat AccuGrade positioneringsteknik, inklusive GPS och Universal Total Station (UTS). Cat Product Link Det här integrerade maskinövervakningssystemet (2 och 3) är konstruerat för att bidra till att förbättra kundernas övergripande effektivitet i maskinparkshanteringen. Händelser och diagnostikkoder samt drifttid, bränsleförbrukning, stilleståndstid, maskinplacering är en del av all detaljinformation som överförs till en säker webbapplikation med namnet VisionLink, som använder kraftfulla verktyg för att kommunicera med användare och återförsäljare. 10

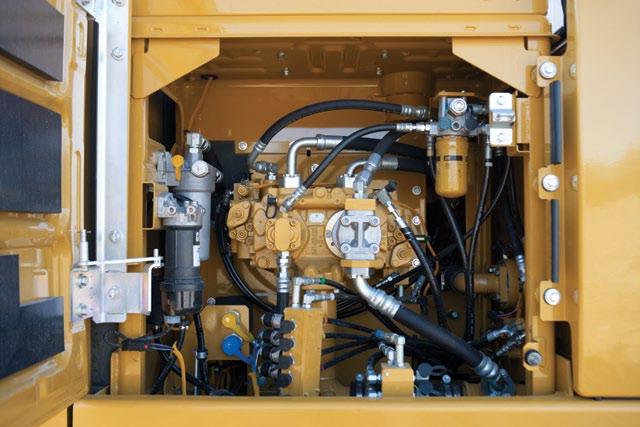

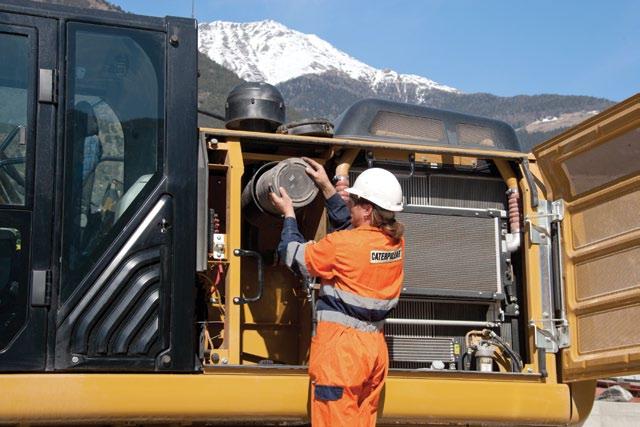

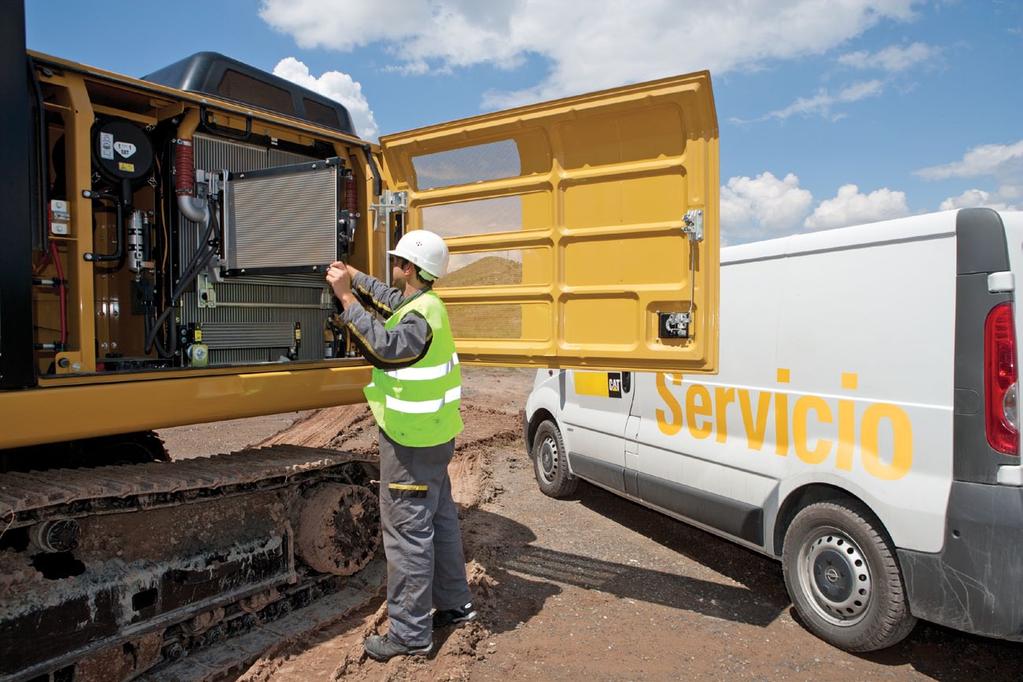

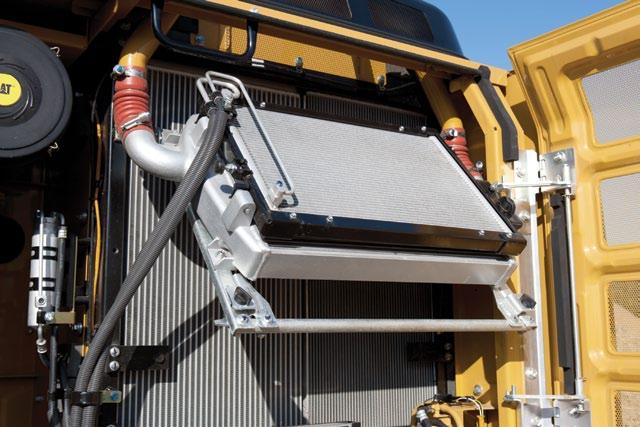

11 Servicevänlighet Snabb, enkel och säker åtkomst Serviceluckor reda serviceluckor och en huv i ett stycke gör det lätt att komma åt motorn och kylutrymmena. åde luckor och huv har förbättrade material och en ny nätkonstruktion som bidrar till att hindra smuts från att tränga in. Utrymmen Kylar-, pump- och luftrenarutrymmena gör det lätt att komma åt de viktigaste komponenterna. Friskluftfiltret befinner sig på sidan av hytten så att det är lätt att nå och byta efter behov. Underhåll Uppfällbart ATAAC och svängbar luftkonditioneringskondensor för enkel rengöring. Andra servicefördelar Vattenavskiljaren har en vattennivåsensor och en primär bränslefilterinsats placerad i pumputrymmet nära marknivå; den elektriska urluftningspumpen (sugpump) är monterad före primärfiltret. ränsletanken har en avtappningskran placerad i pumputrymmet för att göra det lätt att tappa ur vatten och bottensats vid underhåll. Oljenivåmätaren är lättåtkomligt placerad framför motorrummet och en unikt konstruerad avtappningskran hjälper till att förhindra spill. Motoroljefiltret sitter i pumputrymmet. De hydrauliska ventillyftarna kräver ingen speljustering. 11

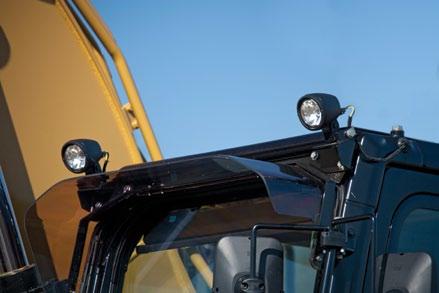

12 Säkerhet Skyddsfunktioner ROPS-hytt (ISO 12117) Den ROPS-certifierade hytten kan lätt kompletteras med ett skydd mot nedfallande föremål (FOGS). Ljudisolering Förbättrad tätning och takinfodring sänker ljudnivåerna i hytten betydligt under drift (-5 d). Halkskyddsplåtar Ytan på maskinöverdelen och ovansidan av förvaringsboxutrymmet är täckt med halkskyddsplåtar för att hindra att servicepersonal och förare halkar vid underhållsarbete. Fotsteg samt hand- och skyddsräcken (ISO 2867) Fotstegen på bandramen och förvaringsboxen tillsammans med förlängda hand- och skyddsräcken (2) till den övre plattformen gör det säkrare för föraren att arbeta på maskinen. elysning med tidsfördröjning När startnyckeln har vridits till positionen OFF tänds hyttoch bomlamporna för att förbättra sikten. Tidsfördröjningen som kan ställas från 0 till 90 sekunder kan anges på bildskärmen. HID-strålkastare (High-Intensity Discharge) Halogenlampor är standard, men dessa kan uppgraderas till HID för bättre sikt. Sikt fönster Det finns två vindrutesalternativ: konfigurationen med uppdelningen 70/30 ger ett övre fönster försett med handtag högst upp och på båda sidorna så att föraren kan skjuta upp det i taket. Det undre fönstret är löstagbart och kan förvaras på hyttens vänstra vägg. Den stora takluckan erbjuder utmärkt sikt uppåt, perfekt naturlig belysning och god ventilation. Takluckan kan öppnas helt och därmed fungera som nödutgång. Varningssystem på bildskärmen ildskärmen är utrustad med en varningssignal som kan varna föraren vid allvarliga händelser så att denne kan vidta lämpliga åtgärder. akåtriktad kamera och backspeglar (ISO 5006) Den standardmonterade bakåtriktade kameran är inryggd i motvikten. ilden visas på bildskärmen i hytten för att ge föraren en god uppfattning om vad som finns bakom maskinen. Speglarna och den bakåtriktade kameran är konstruerade för att uppfylla kraven på god sikt. 12

13 Komplett kundvård Service du kan lita på Produktsupport Cat-återförsäljarna använder ett världsomspännande reservdelsnät för att minimera maskinernas stilleståndstid. De kan också hjälpa dig att spara pengar med renoverade Cat-komponenter. Val av maskin Vilka är arbetskraven och kraven på maskintillbehören? Vilken produktion krävs? Cat-återförsäljaren kan ge rekommendationer för att hjälpa dig till rätt maskinval. Inköp eakta finansieringsalternativ och dagliga driftskostnader. Titta på vilka återförsäljartjänster som kan ingå i maskinkostnaden för att sänka ägande- och driftskostnaderna i ett längre perspektiv. Kundserviceavtal Cat-återförsäljarna kan erbjuda en mängd avtal för kundsupport och samarbeta med dig för att ta fram en plan som kan tillgodose särskilda behov. De här planerna kan täcka hela maskinen, även redskap, för att skydda din investering. Drift ättre arbetsteknik kan ge ökad vinst. Cat-återförsäljaren har videofilmer, litteratur och mycket annat för att öka produktiviteten. Caterpillar erbjuder också simulatorer och certifierad förarutbildning för att du ska få ut så mycket som möjligt av din investering. yte Reparera, renovera eller byta ut? Cat-återförsäljaren hjälper dig att utvärdera kostnaderna så att du kan fatta rätt beslut för just din verksamhet. 13

14 Hållbarhet Generationer före i varje spår C6.6 ACERT-motorn med Cat-modulen för rena utsläpp (CEM) uppfyller utsläppskraven enligt EU steg III. Även vid arbeten med höga krav på effekt och produktion gör 323E SA lika mycket nytta, samtidigt som den förbrukar upp till 12 % mindre bränsle än tidigare modell i D-serien. Detta innebär högre effektivitet, mindre resursåtgång och mindre CO 2 -utsläpp. Tack vare sin flexibilitet kan 323E SA köras på antingen enbart ULSD-diesel med mycket låg svavelhalt (15 mg/kg eller mindre) eller detta bränsle blandat med biodiesel (20). En indikator som kan avläsas på marken anger när hydrauloljetanken är full, så att spill undviks. 323E SA är byggd för att kunna byggas om och viktiga delar kan renoveras allt för att minska avfalls- och utbyteskostnaderna. Ett motoroljefilter är konstruerat för att eliminera behovet av målade metallkåpor och topplattor av aluminium. Tack vare det skruvbara höljet av patrontyp kan innerfiltret avskiljas och bytas. 323E SA är en effektiv, produktiv maskin som är konstruerad för att spara på våra naturresurser i generationer framöver. 14

15 Specifikationer för hydraulgrävmaskin 323E SA Motor Motormodell Cat C6.6 ACERT Motoreffekt ISO Motoreffekt ISO (metriskt) Motoreffekt ISO (imperial) Cylinderdiameter Slaglängd Cylindervolym Vikter Minimivikt Maximivikt Hydraulsystem 121 kw 165 hk 162 hk 105 mm 127 mm 6,6 l kg kg Huvudsystem 428 l/min maximalt flöde (totalt) Svängsystem 214 l/min maximalt flöde Maximalt tryck utrustning / kpa Maximalt tryck körning kpa Maximalt tryck svängning kpa Pilotsystem maximalt flöde 24,3 l/min Pilotsystem maximalt tryck kpa omcylinder 120 mm cylinderdiameter omcylinder slaglängd mm Stickcylinder 140 mm cylinderdiameter Stickcylinder slaglängd mm 1-skopcylinder 120 mm cylinderdiameter 1-skopcylinder slaglängd mm Drivning Maximal körhastighet Maximal dragkraft Svängmekanism Svänghastighet Svängmoment Rymduppgifter service ränsletankens rymd Kylsystem Motorolja (med filter) Svängdrivning Slutväxel (vardera) Hydraulsystem (inklusive tank) Hydraultank and Antal bandplattor på vardera sidan Antal underrullar på vardera sidan Antal överrullar på vardera sidan 5,9 km/h 190 kn 11,5 varv/min 61,8 knm 310 l 30 l 23 l 8 l 8 l 260 l 135 l 45 delar 7 delar 2 delar Ljudprestanda ISO 6396 Ljudnivå hos föraren 71 d(a) ISO 6395 Extern ljudnivå 103 d(a) Ljudnivå hos föraren ljudnivån hos föraren är uppmätt i enlighet med ISO 6394:1998 i hytt från Caterpillar som är rätt monterad och underhållen samt testad med dörrar och fönster stängda. Yttre ljudnivå den angivna yttre ljudnivån är uppmätt enligt de procedurer och förhållanden som specificeras i 2004/14/EG. Hörselskydd kan behövas vid arbete med öppen förarplats och hytt (om den inte är rätt underhållen eller när dörrarna/fönstren är öppna) under längre tidsperioder eller i en bullrig omgivning. Standarder romsar ISO Hytt/FOGS ISO Hytt/ROPS ISO

16 Specifikationer för hydraulgrävmaskin 323E SA Mått för 323E SA Alla måttuppgifter är ungefärliga Räckviddsbom VA-bom 5,7 m Sticka R2.91 R2.51 R1.9C2 R2.51 mm mm mm mm 1 Transporthöjd utan skyddsräcke* Transporthöjd med skyddsräcke Transporthöjd med övre skydd, utan skyddsräcke Transportlängd akre svängradie Rullarnas centrumavstånd Speciellt Alpine-underrede andlängd Speciellt Alpine-underrede Markfrigång Långt underrede Speciellt Alpine-underrede andspårvidd Speciellt Alpine-underrede Transportbredd Speciellt Alpine-underrede 550 mm bandplattor för SA Hytthöjd Hyttens höjd med övre skydd Frigång under motvikt** *Inklusive plattkammarnas höjd. **Exklusive plattkammarnas höjd. 16

17 Grävdiagram för 323E SA Alla måttuppgifter är ungefärliga. Meter R R R1.9C Meter Meter R Meter Räckviddsbom VA-bom 5,7 m Sticka R2.91 R2.51 R1.9C2 R2.51 mm mm mm mm 1 Maximalt grävdjup Maximal räckvidd vid marknivå Maximal skärhöjd Maximal lastningshöjd Minimal lastningshöjd Maximalt skärdjup för mm plan botten Maximalt vertikalt grävdjup

18 Specifikationer för hydraulgrävmaskin 323E SA Arbetsvikt och marktryck för 323E SA Räckviddsbom HD 5,7 m 550 mm bandplattor av trekamstyp R2.91 ES ,0 R2.51 ES ,8 R1.9C2 HD ,8 Räckviddsbom ES 5,7 m R2.51 ES ,5 VA-bom R2.51 ES ,4 kg kpa Huvudkomponenternas vikter, 323E SA kg asmaskin (med bomcylinder, utan motvikt, frontlänkage och band) Långt underrede med bandplattor av trekamstyp på 550 mm Motvikt 4,4 ton om (inklusive ledningar, sprintar och stickcylinder) Räckviddsbom HD 5,7 m Räckviddsbom ES 5,7 m VA-bom Sticka (inklusive ledningar, sprintar och skopcylinder) R2.91 ES 840 R2.51 ES 770 R1.9 C2 740 andplatta (lång/per två band) 550 mm trekamstyp Redskapsfäste Separat 250 Alla vikter är avrundade till närmaste 10 kg utom för redskapsfästen och skopor. asmaskinen innefattar förare (75 kg), 90 % bränslevikt och underrede med mittskydd. 18

19 Skop- och stickkrafter, 323E SA Räckviddsbom VA-bom 5,7 m Skopa ur 1-serien Skopa ur C2-serien Skopa ur 1-serien Sticka R2.91 R2.51 R1.9C2 R2.51 kn kn kn kn Normalbelastning Skopgrävkraft (ISO) 140,5 140,5 178,9 140,5 Stickans grävkraft (ISO) 106,7 118,2 147,9 118,2 Normalbelastning, hög kapacitet Skopgrävkraft (ISO) 139,4 139,4 174,1 139,4 Stickans grävkraft (ISO) 106,2 117,7 145,5 117,7 Kraftig belastning Skopgrävkraft (ISO) 140,2 140,2 178,7 140,2 Stickans grävkraft (ISO) 106,6 118,1 147,8 118,1 Kraftig belastning Power Skopgrävkraft (ISO) 194,9 Stickans grävkraft (ISO) 149,7 Extra kraftig belastning Skopgrävkraft (ISO) 178,5 Stickans grävkraft (ISO) 147,7 Skopa ur 1-serien för CW-40 Skopa ur 1-serien Skopa ur C2-serien Skopa ur 1-serien Normalbelastning Skopgrävkraft (ISO) 127,7 127,7 162,9 127,7 Stickans grävkraft (ISO) 103,2 114,0 140,6 114,0 Kraftig belastning Skopgrävkraft (ISO) 127,4 127,4 127,4 Stickans grävkraft (ISO) 103,1 113,8 113,8 Skopa ur 1-serien för CW-40S Skopa ur 1-serien Skopa ur C2-serien Skopa ur 1-serien Normalbelastning Skopgrävkraft (ISO) 127,7 127,7 127,7 Stickans grävkraft (ISO) 103,2 114,0 114,0 Kraftig belastning Skopgrävkraft (ISO) 127,4 127,4 171,8 127,4 Stickans grävkraft (ISO) 103,1 113,8 144,8 113,8 19

20 Specifikationer för hydraulgrävmaskin 323E SA Lyftkapaciteter för räckviddsbom 323E SA Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lastradie över front Lastradie över sida om 5,7 m HD Motvikt 4,4 ton Skopa ingen Sticka R2.51 ES andplattor 550 mm Alpine-plattor av trekamstyp Tunga lyft på 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *5 050 * ,67 6,0 m kg * * ,87 4,5 m kg *7 350 *7 350 * * * ,59 3,0 m kg * * * ,97 1,5 m kg * * * ,05 Marknivå kg * ,84-1,5 m kg * * ,32-3,0 m kg * * * * ,40-4,5 m kg * * ,88 om 5,7 m ES Motvikt 4,4 ton Skopa ingen Sticka R2.51 ES andplattor 550 mm Alpine-plattor av trekamstyp Tunga lyft på 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg *5 050 * ,67 6,0 m kg * * ,87 4,5 m kg *7 250 *7 250 * * * ,59 3,0 m kg * * * ,97 1,5 m kg * * * ,05 Marknivå kg * ,84-1,5 m kg * * ,32-3,0 m kg * * * * ,40-4,5 m kg * * ,88 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av frånovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 20

21 Lyftkapaciteter för räckviddsbom 323E SA Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lastradie över front Lastradie över sida om 5,7 m HD Motvikt 4,4 ton Skopa ingen Sticka R2.91 ES andplattor 550 mm Alpine-plattor av trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 7,5 m kg * *4 200 * ,22 6,0 m kg * * ,33 4,5 m kg * * * ,01 3,0 m kg * * * * ,36 1,5 m kg * * * ,44 Marknivå kg *6 750 *6 750 * * ,24-1,5 m kg *7 250 *7 250 * * * ,75-3,0 m kg * * * * * * ,89-4,5 m kg * * * ,51 om 5,7 m HD Motvikt 4,4 ton Skopa ingen Sticka R1.9C2 HD andplattor 550 mm Alpine-plattor av trekamstyp Tunga lyft på 3,0 m 4,5 m 6,0 m m 7,5 m kg *6 800 * ,83 6,0 m kg * * ,20 4,5 m kg * * * ,00 3,0 m kg * * ,40 1,5 m kg * ,49 Marknivå kg * ,26-1,5 m kg * * ,69-3,0 m kg * * * ,68 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett hårt och jämnt underlag. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 21

22 Specifikationer för hydraulgrävmaskin 323E SA Lyftkapaciteter för bom med variabel vinkel 323E SA Lyftpunktshöjd Lyftkapacitet vid maximal räckvidd Lastradie över front Lastradie över sida oom variabel vinkel Motvikt 4,4 ton Skopa ingen Sticka R2.51 ES andplattor 550 mm Alpine-plattor av trekamstyp Tunga lyft på 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m m 9,0 m kg *6 100 * ,24 7,5 m kg *6 850 *6 850 * * ,14 6,0 m kg *7 850 *7 850 *6 750 *6 750 *4 750 *4 750 * ,26 4,5 m kg * * *6 650 *6 650 * * * ,95 3,0 m kg *9 550 *9 550 *6 500 *6 500 * * * ,31 1,5 m kg *6 500 *6 500 * * * * ,39 Marknivå kg *9 600 *9 600 *6 400 *6 400 * * ,18-1,5 m kg * * * * * * * * ,69-3,0 m kg * * * * * * ,69-4,5 m kg * * ,77 * Anger att lasten begränsas av hydraulisk lyftkapacitet och inte av tipplast. Ovanstående laster överensstämmer med standarden ISO 10567:2007 för hydraulgrävmaskiners lyftkapacitet. De överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tipplasten. Vikten på alla lyftredskap måste dras av från ovanstående lyftkapaciteter. Lyftkapaciteterna är baserade på att maskinen står på ett fast och jämnt underlag. VA-cylindern är flexibel. Användning av en punkt för arbetsredskapstillbehör för att hantera eller lyfta föremål kan påverka maskinens lyftförmåga. Se motsvarande drifts- och underhållshandbok för specifik produktinformation. 22

23 Vägledning för val av arbetsredskap 323E SA* omtyp Kraftig belastning R5.7 Extrem användning R5.7 om med variabel vinkel (VA) Stickstorlek ES R2.9 ES R2.5 ES R2.9 HD R2.5 Hydraulhammare H115Es H115Es H115Es H115Es H120Es H120Es H120Es H120Es H130Es H130Es H130Es H130Es Kombiverktyg MP15 MP15 MP15 MP15 Kross P315 P315 P315 P315 Pulveriserare P215 P215 P215 P215 Gripare för rivning och sortering G315 G315 G315 G315 G320 Mobil sax för skrothantering och rivningsarbeten S320 S320 S320 S320 S325** S325** S325** S325** S340*** S340*** Kompaktor (vibroplatta) CVP110 CVP110 CVP110 CVP110 Entreprenadgrip G120-G130 G120-G130 G120-G130 G120-G130 Rivare Dessa arbetsredskap finns för modellen 323E. Cat-återförsäljaren kan ge Separat redskapsfäste information om lämpliga redskapsval för din utrustning. ***Vilket redskap som passar beror på grävmaskinskonfigurationen. Cat-återförsäljaren kan ge information om lämpliga redskapsval för din utrustning. ** Endast direktinfästning. ***ommontering. ***ommontering, används endast över maskinens front. 23

24 Specifikationer för hydraulgrävmaskin 323E SA 323E SA Skopspecifikationer och kompatibilitet redd Kapacitet Vikt Fyllnad Länkage mm m3 kg % 600 0, , , , , , , , , , , % SLR 813 0, SLR , Räckviddsbom (HD) Räckviddsbom (ES) VA-bom R2.9 ES R2.5 ES R1.9 C HD R2.5 ES R2.5 ES Utan redskapsfäste Normalbelastning (GD) Kraftig belastning (HD) Extra kraftig belastning (SD) Extra lång räckvidd (SLR) Maximal belastning, sprintfästade (nyttolast + skopa) kg Med redskapsfäste (CW40, CW40s) Normalbelastning (GD) Kraftig belastning (HD) Extra kraftig belastning (SD) 600 0, , , , , , , , , , % Maximal belastning med fäste (nyttolast + skopa) elastningarna ovan överensstämmer med standarden EN474 för hydrauliska grävmaskiner, och de överskrider inte 87 % av den hydrauliska lyftkapaciteten eller 75 % av tippkapaciteten med frontlänkaget helt utskjutet vid marknivå med skopan invikt. kg Maximal materialdensitet: kg/m3 Kapaciteten är baserad på ISO kg/m3 Skopvikterna inkluderar standardtänder kg/m kg/m³ Caterpillar rekommenderar användning av lämpliga arbetsredskap för att maximera det värde som våra produkter ger. Användning av arbetsredskap, inklusive skopor, som inte omfattas av Caterpillars rekommendationer eller specifikationer för vikt, mått, flöden, tryck osv. kan minska utrustningens kapacitet, inklusive men inte begränsat till nedsatt produktion, stabilitet, tillförlitlighet och livslängd. Olämplig användning av ett arbetsredskap som resulterar i skrapning, böjning, vridning och/ eller hopklämning av tunga laster kan minska bommens och stickans livslängd. 24

25 Standardutrustning till 323E SA Standardutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. MOTOR C6.6-dieselmotor Kan köras på biodiesel Uppfyller EU steg III God funktion upp till m Elektrisk bränsleurluftningspump (sugpump) Automatisk varvtalskontroll för motor Ekonomi- och högeffektlägen Låg- och höghastighetskörning Sida-vid-sida-kylsystem (uppfällbart ATAAC, svängbar luftkonditioneringskondensor) Luftfilter med radiell tätning Primärfilter med vattenavskiljare samt indikatorreglage för vattenavskiljare Startsats, kall väderlek, -18 C Silbränslefilter i bränsleledningarna Primärt bränslefilter Sekundärt bränslefilter Elektrisk bränslepåfyllningspump med automatisk avstängning HYDRAULSYSTEM Återgenereringskrets för bom och sticka Reverserande svängdämpningsventil Automatisk svängparkeringsbroms Hydraulreturfilter med hög kapacitet Möjlighet att installera en stapelbar högtrycksventil (HP) samt en medeltrycksoch snabbkopplingsventil (QC) Möjlighet att installera ytterligare extrapump och -krets Möjlighet att installera regleranordning för bomsänkning och backventil för sticksänkning Möjlighet att använda Cat io hydraulolja HYTT Trycksatt hytt med filtrering Spegelpaket Skjutbart övre dörrfönster (vänster hyttdörr) Glasbrytande evakueringshammare Löstagbart undre fönster med förvaringskonsol i hytten Klädkrok Mugghållare Hållare för tidskrifter, instruktionsböcker etc. Två stereohögtalare Förvaringshylla för exempelvis matlåda eller verktygslåda LCD-färgskärm för varningar, meddelanden om filter-/vätskebyte och information om arbetstimmar Justerbara armstöd Joystickar som kan höjdjusteras Neutralspak (spärr) för alla reglage Körpedaler med borttagbara handspakar Möjlighet att installera två ytterligare pedaler Två eluttag, max 10 A (tillsammans) Laminerad övre vindruta och härdat glas i övriga fönster Solskydd Vindrutetorkare, undre med spolare Luftförfilter UNDERREDE Fettsmort band GLT2, plasttätning ogserögla på ramen ELSYSTEM 80 A-generator Kretsbrytare Möjlighet att ansluta varningsljus (elektriskt) ELYSNING omlampa med tidsfördröjning Ytterbelysning integrerad i förvaringsbox Arbetsbelysning, hyttmonterad med tidsfördröjning SÄKERHET Cats säkerhetssystem med en nyckel Dörrlås Lås på lock till bränsle- och hydraultankar Låsbar yttre verktygs-/förvaringsbox Signalhorn Fjärravstängning av motorn Öppningsbar taklucka för nödutrymning akåtriktad kamera TEKNIK Product Link 25

26 Tillvalsutrustning till 323E SA Tillvalsutrustningen kan variera. Kontakta Cat-återförsäljaren om du vill ha mer detaljerad information. MOTOR Startsats, kall väderlek, -32 C Kylargaller HYDRAULSYSTEM Extrakrets om- och stickledningar Högtrycksledning Medeltrycksledning Cat redskapsfästesledning klarar högt och medelhögt tryck Elektronisk styrenhet, 1/2P, envägskrets Elektronisk styrenhet (gemensam), 1/2P, gemensam krets HYTT Förarstol med högt ryggstöd, luftfjädring och uppvärmning Förarstol med högt ryggstöd, luftfjädring samt uppvärmning och ventilation Körvarningslarm Fotströmställare, vänster Pedal för körning rakt fram UNDERREDE Skydd, hela längden Mittskydd för bandstyrning FRONTLÄNKAGE Redskapsfäste Skoplänkage, 1-serien med lyftögla Skoplänkage, C2-serien med lyftögla 5,7 m räckviddsbom HD och ES 2,5 m sticka för extrema tillämpningar 2,9 m sticka för extrema tillämpningar 1,9 m sticka för krävande tillämpningar SÄKERHET Cat MSS (stöldskydd) TEKNIK Cat höjdkontroll med djup- och lutningssystem 26

27 Kommentarer 27

28 323E SA hydraulgrävmaskin För mer information om Cats produkter, återförsäljarservice och branschlösningar, besök oss på vår webbplats Caterpillar Inc. Alla rättigheter förbehålles Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta din Cat-återförsäljare beträffande tillgängliga alternativ. AWHQ ( ) Ersätter AWHQ (EU) CAT, CATERPILLAR, SAFETY.CAT.COM, deras respektive logotyper, Caterpillar Yellow och Power Edge, såväl som företagets och produkternas identitet i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan medgivande. 20
