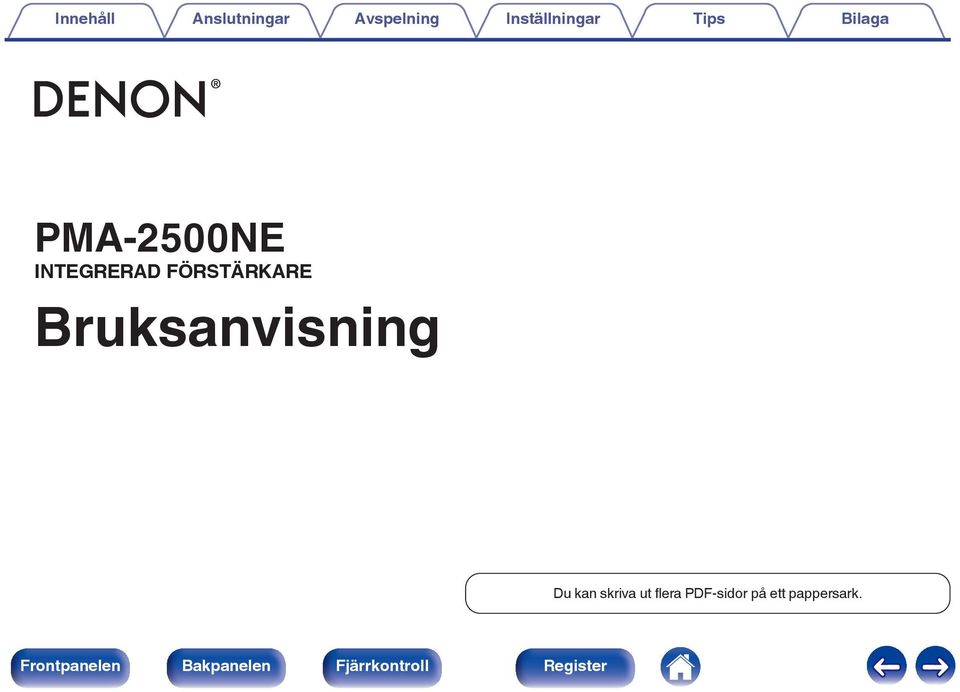

1 . PMA-2500NE INTEGRERAD FÖRSTÄRKARE Bruksanvisning Du kan skriva ut flera PDF-sidor på ett pappersark. 1

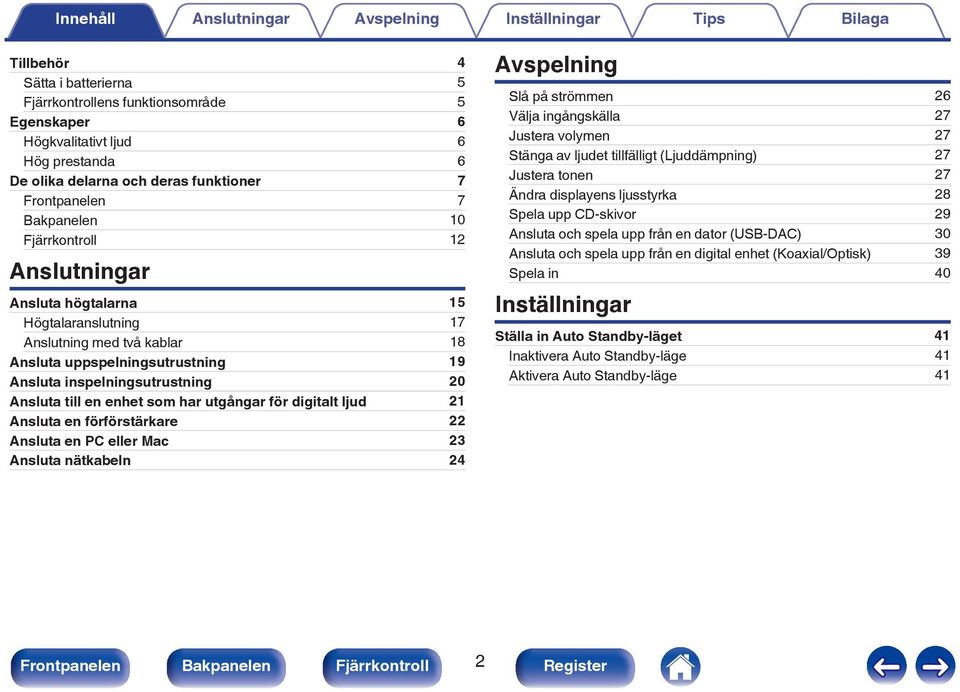

2 Tillbehör 4 Sätta i batterierna 5 Fjärrkontrollens funktionsområde 5 Egenskaper 6 Högkvalitativt ljud 6 Hög prestanda 6 De olika delarna och deras funktioner 7 Frontpanelen 7 Bakpanelen 10 Fjärrkontroll 12 Anslutningar Ansluta högtalarna 15 Högtalaranslutning 17 Anslutning med två kablar 18 Ansluta uppspelningsutrustning 19 Ansluta inspelningsutrustning 20 Ansluta till en enhet som har utgångar för digitalt ljud 21 Ansluta en förförstärkare 22 Ansluta en PC eller Mac 23 Ansluta nätkabeln 24 Avspelning Slå på strömmen 26 Välja ingångskälla 27 Justera volymen 27 Stänga av ljudet tillfälligt (Ljuddämpning) 27 Justera tonen 27 Ändra displayens ljusstyrka 28 Spela upp CD-skivor 29 Ansluta och spela upp från en dator (USB-DAC) 30 Ansluta och spela upp från en digital enhet (Koaxial/Optisk) 39 Spela in 40 Inställningar Ställa in Auto Standby-läget 41 Inaktivera Auto Standby-läge 41 Aktivera Auto Standby-läge 41 2

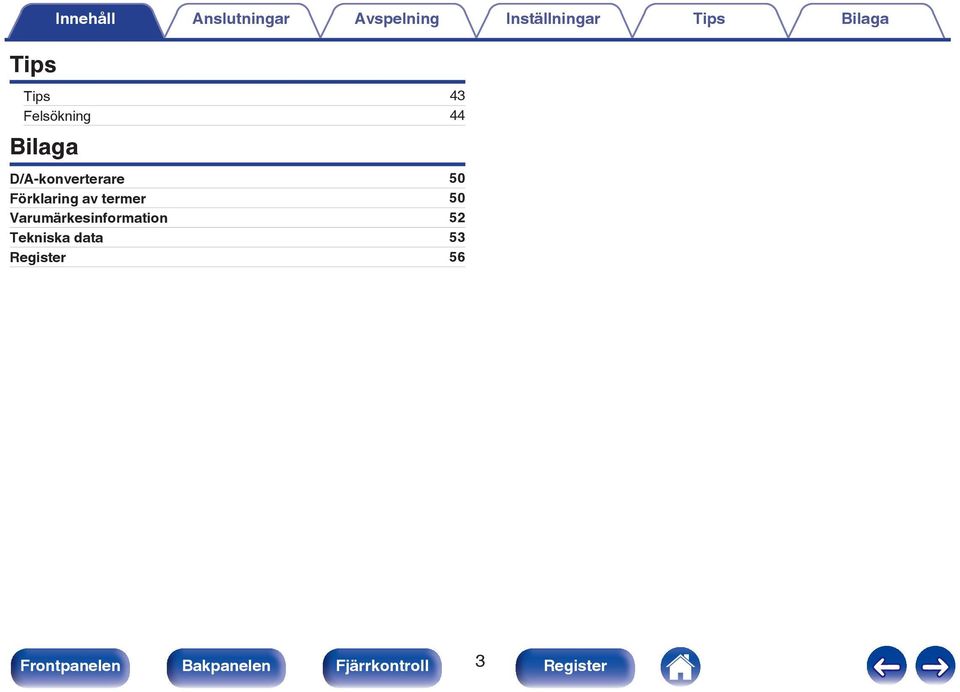

3 Tips Tips 43 Felsökning 44 Bilaga Innehåll Anslutningar Avspelning Inställningar Tips Bilaga D/A-konverterare 50 Förklaring av termer 50 Varumärkesinformation 52 Tekniska data 53 Register 56 3

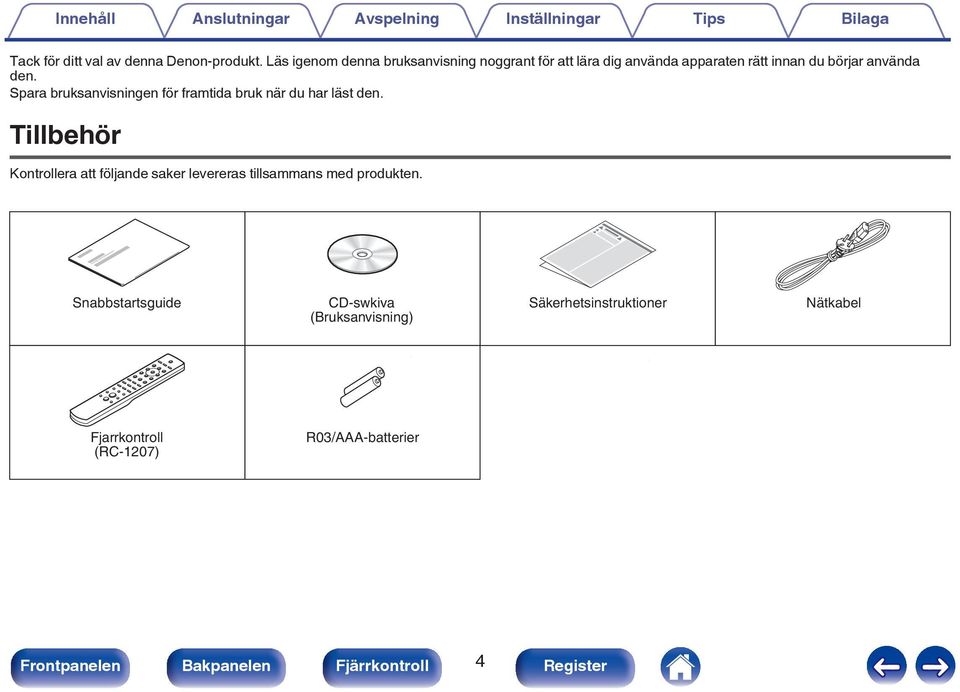

4 Tack för ditt val av denna Denon-produkt. Läs igenom denna bruksanvisning noggrant för att lära dig använda apparaten rätt innan du börjar använda den. Spara bruksanvisningen för framtida bruk när du har läst den. Tillbehör Kontrollera att följande saker levereras tillsammans med produkten. Snabbstartsguide CD-swkiva (Bruksanvisning) Säkerhetsinstruktioner Nätkabel Fjarrkontroll (RC-1207) R03/AAA-batterier 4

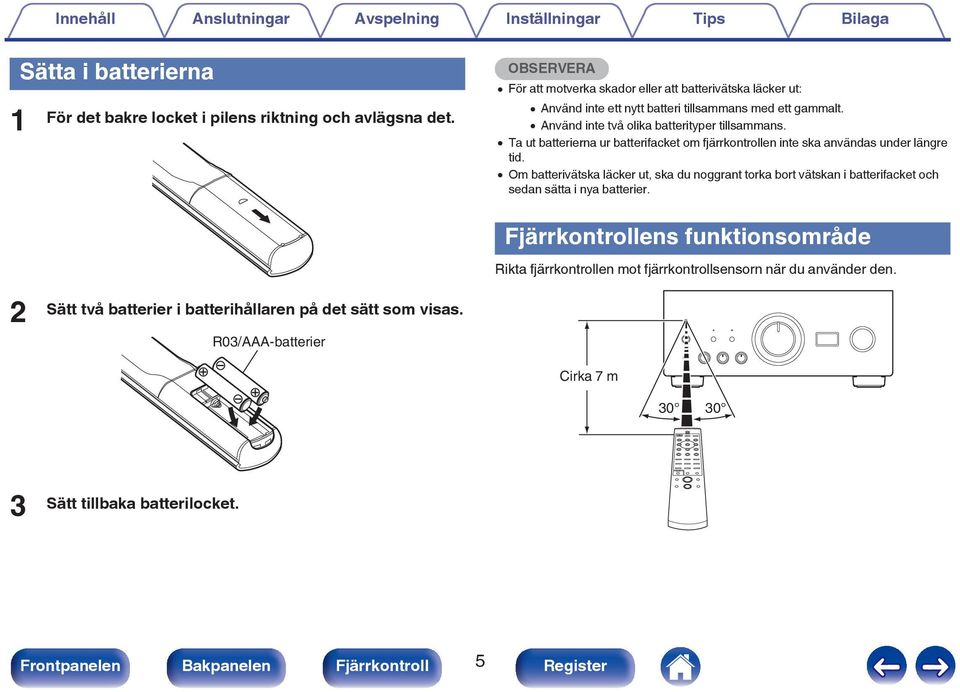

5 Sätta i batterierna 1 För det bakre locket i pilens riktning och avlägsna det. OBSERVERA 0 För att motverka skador eller att batterivätska läcker ut: 0 Använd inte ett nytt batteri tillsammans med ett gammalt. 0 Använd inte två olika batterityper tillsammans. 0 Ta ut batterierna ur batterifacket om fjärrkontrollen inte ska användas under längre tid. 0 Om batterivätska läcker ut, ska du noggrant torka bort vätskan i batterifacket och sedan sätta i nya batterier. Fjärrkontrollens funktionsområde Rikta fjärrkontrollen mot fjärrkontrollsensorn när du använder den. 2 Sätt två batterier i batterihållaren på det sätt som visas. R03/AAA-batterier Cirka 7 m Sätt tillbaka batterilocket. 5

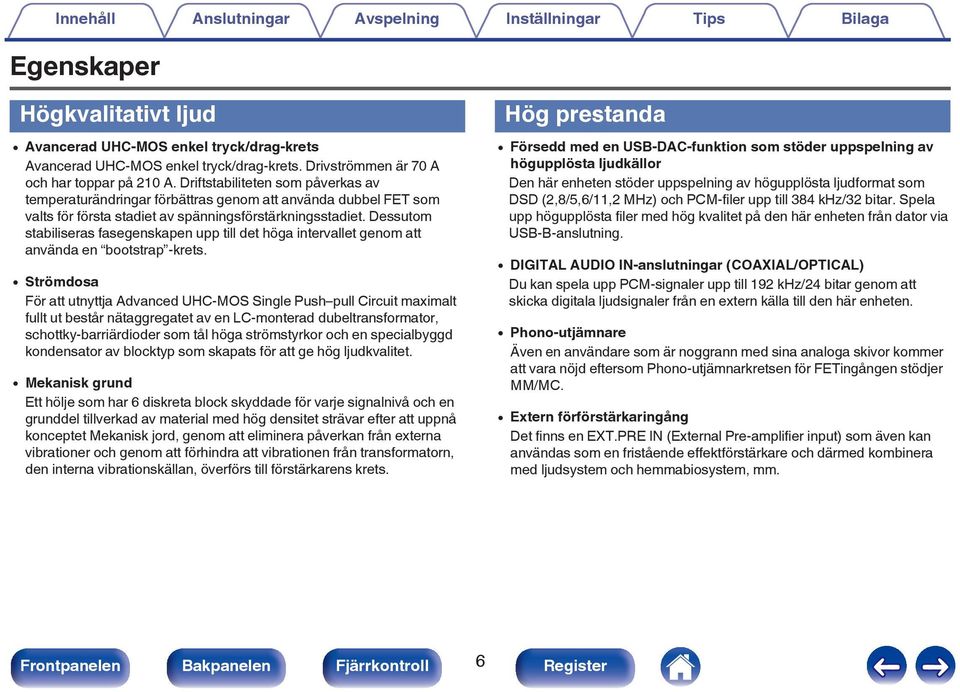

6 Egenskaper Högkvalitativt ljud 0 Avancerad UHC-MOS enkel tryck/drag-krets Avancerad UHC-MOS enkel tryck/drag-krets. Drivströmmen är 70 A och har toppar på 210 A. Driftstabiliteten som påverkas av temperaturändringar förbättras genom att använda dubbel FET som valts för första stadiet av spänningsförstärkningsstadiet. Dessutom stabiliseras fasegenskapen upp till det höga intervallet genom att använda en bootstrap -krets. 0 Strömdosa För att utnyttja Advanced UHC-MOS Single Push pull Circuit maximalt fullt ut består nätaggregatet av en LC-monterad dubeltransformator, schottky-barriärdioder som tål höga strömstyrkor och en specialbyggd kondensator av blocktyp som skapats för att ge hög ljudkvalitet. 0 Mekanisk grund Ett hölje som har 6 diskreta block skyddade för varje signalnivå och en grunddel tillverkad av material med hög densitet strävar efter att uppnå konceptet Mekanisk jord, genom att eliminera påverkan från externa vibrationer och genom att förhindra att vibrationen från transformatorn, den interna vibrationskällan, överförs till förstärkarens krets. Hög prestanda 0 Försedd med en USB-DAC-funktion som stöder uppspelning av högupplösta ljudkällor Den här enheten stöder uppspelning av högupplösta ljudformat som DSD (2,8/5,6/11,2 MHz) och PCM-filer upp till 384 khz/32 bitar. Spela upp högupplösta filer med hög kvalitet på den här enheten från dator via USB-B-anslutning. 0 DIGITAL AUDIO IN-anslutningar (COAXIAL/OPTICAL) Du kan spela upp PCM-signaler upp till 192 khz/24 bitar genom att skicka digitala ljudsignaler från en extern källa till den här enheten. 0 Phono-utjämnare Även en användare som är noggrann med sina analoga skivor kommer att vara nöjd eftersom Phono-utjämnarkretsen för FETingången stödjer MM/MC. 0 Extern förförstärkaringång Det finns en EXT.PRE IN (External Pre-amplifier input) som även kan användas som en fristående effektförstärkare och därmed kombinera med ljudsystem och hemmabiosystem, mm. 6

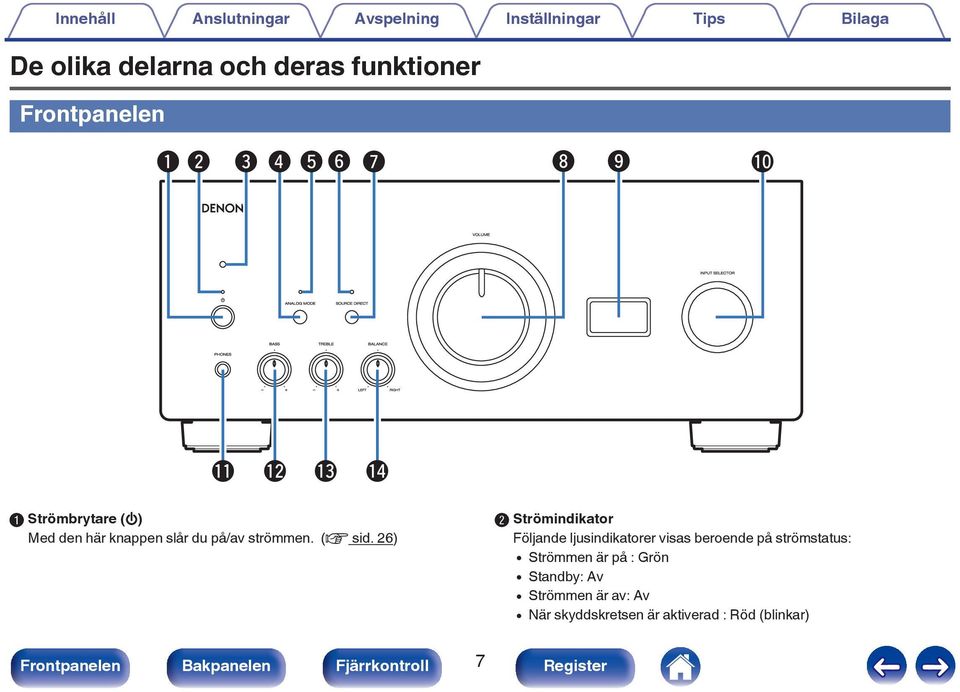

7 De olika delarna och deras funktioner Frontpanelen qw e r t y u i o Q0 Q1 Q2 Q3 Q4 A Strömbrytare (X) Med den här knappen slår du på/av strömmen. (v sid. 26) B Strömindikator Följande ljusindikatorer visas beroende på strömstatus: 0 Strömmen är på : Grön 0 Standby: Av 0 Strömmen är av: Av 0 När skyddskretsen är aktiverad : Röd (blinkar) 7

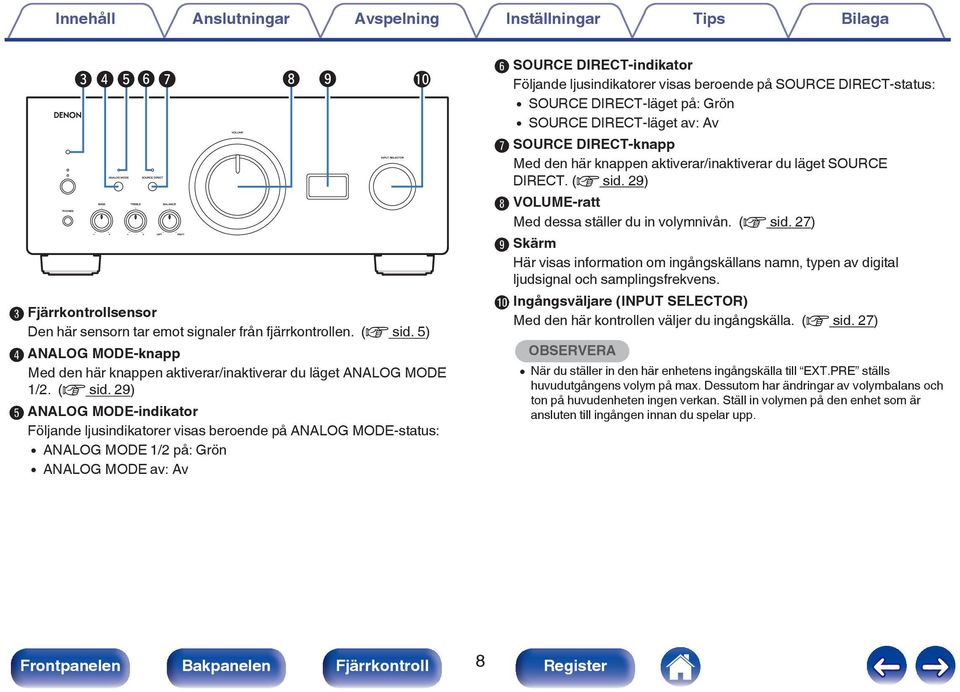

8 e rt y u i o Q0 C Fjärrkontrollsensor Den här sensorn tar emot signaler från fjärrkontrollen. (v sid. 5) D ANALOG MODE-knapp Med den här knappen aktiverar/inaktiverar du läget ANALOG MODE 1/2. (v sid. 29) E ANALOG MODE-indikator Följande ljusindikatorer visas beroende på ANALOG MODE-status: 0 ANALOG MODE 1/2 på: Grön 0 ANALOG MODE av: Av F SOURCE DIRECT-indikator Följande ljusindikatorer visas beroende på SOURCE DIRECT-status: 0 SOURCE DIRECT-läget på: Grön 0 SOURCE DIRECT-läget av: Av G SOURCE DIRECT-knapp Med den här knappen aktiverar/inaktiverar du läget SOURCE DIRECT. (v sid. 29) H VOLUME-ratt Med dessa ställer du in volymnivån. (v sid. 27) I Skärm Här visas information om ingångskällans namn, typen av digital ljudsignal och samplingsfrekvens. J Ingångsväljare (INPUT SELECTOR) Med den här kontrollen väljer du ingångskälla. (v sid. 27) OBSERVERA 0 När du ställer in den här enhetens ingångskälla till EXT.PRE ställs huvudutgångens volym på max. Dessutom har ändringar av volymbalans och ton på huvudenheten ingen verkan. Ställ in volymen på den enhet som är ansluten till ingången innan du spelar upp. 8

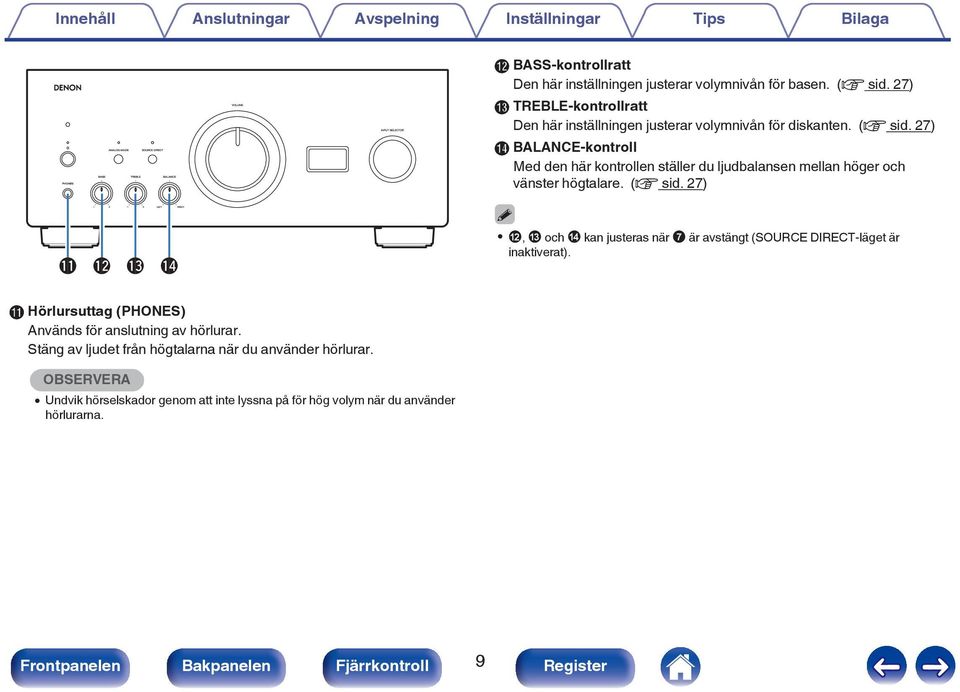

9 L BASS-kontrollratt Den här inställningen justerar volymnivån för basen. (v sid. 27) M TREBLE-kontrollratt Den här inställningen justerar volymnivån för diskanten. (v sid. 27) N BALANCE-kontroll Med den här kontrollen ställer du ljudbalansen mellan höger och vänster högtalare. (v sid. 27) Q1 Q2 Q3 Q4 0 b, c och d kan justeras när 7 är avstängt (SOURCE DIRECT-läget är inaktiverat). K Hörlursuttag (PHONES) Används för anslutning av hörlurar. Stäng av ljudet från högtalarna när du använder hörlurar. OBSERVERA 0 Undvik hörselskador genom att inte lyssna på för hög volym när du använder hörlurarna. 9

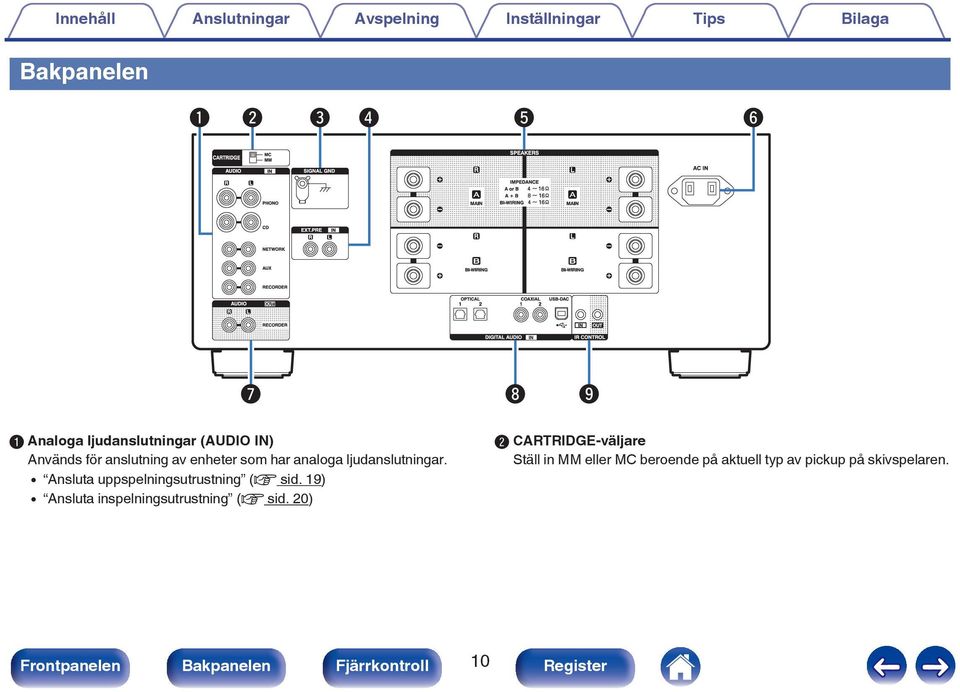

10 Bakpanelen q w e r t y u i o A Analoga ljudanslutningar (AUDIO IN) Används för anslutning av enheter som har analoga ljudanslutningar. 0 Ansluta uppspelningsutrustning (v sid. 19) 0 Ansluta inspelningsutrustning (v sid. 20) B CARTRIDGE-väljare Ställ in MM eller MC beroende på aktuell typ av pickup på skivspelaren. 10

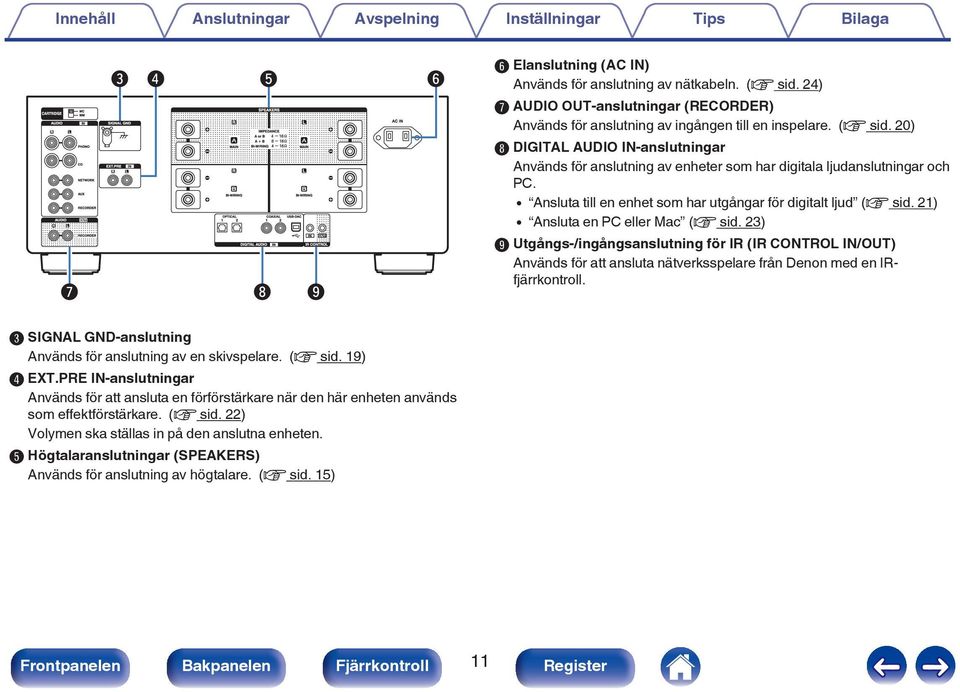

11 e r t u i o y F Elanslutning (AC IN) Används för anslutning av nätkabeln. (v sid. 24) G AUDIO OUT-anslutningar (RECORDER) Används för anslutning av ingången till en inspelare. (v sid. 20) H DIGITAL AUDIO IN-anslutningar Används för anslutning av enheter som har digitala ljudanslutningar och PC. 0 Ansluta till en enhet som har utgångar för digitalt ljud (v sid. 21) 0 Ansluta en PC eller Mac (v sid. 23) I Utgångs-/ingångsanslutning för IR (IR CONTROL IN/OUT) Används för att ansluta nätverksspelare från Denon med en IRfjärrkontroll. C SIGNAL GND-anslutning Används för anslutning av en skivspelare. (v sid. 19) D EXT.PRE IN-anslutningar Används för att ansluta en förförstärkare när den här enheten används som effektförstärkare. (v sid. 22) Volymen ska ställas in på den anslutna enheten. E Högtalaranslutningar (SPEAKERS) Används för anslutning av högtalare. (v sid. 15) 11

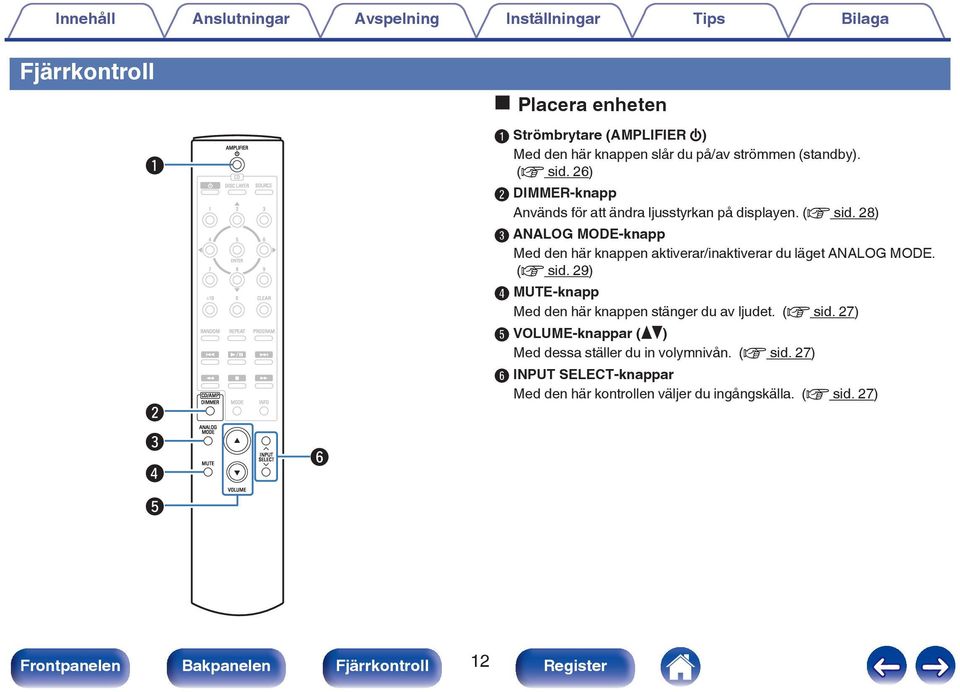

12 Fjärrkontroll q w e r t y o Placera enheten A Strömbrytare (AMPLIFIER X) Med den här knappen slår du på/av strömmen (standby). (v sid. 26) B DIMMER-knapp Används för att ändra ljusstyrkan på displayen. (v sid. 28) C ANALOG MODE-knapp Med den här knappen aktiverar/inaktiverar du läget ANALOG MODE. (v sid. 29) D MUTE-knapp Med den här knappen stänger du av ljudet. (v sid. 27) E VOLUME-knappar (df) Med dessa ställer du in volymnivån. (v sid. 27) F INPUT SELECT-knappar Med den här kontrollen väljer du ingångskälla. (v sid. 27) 12

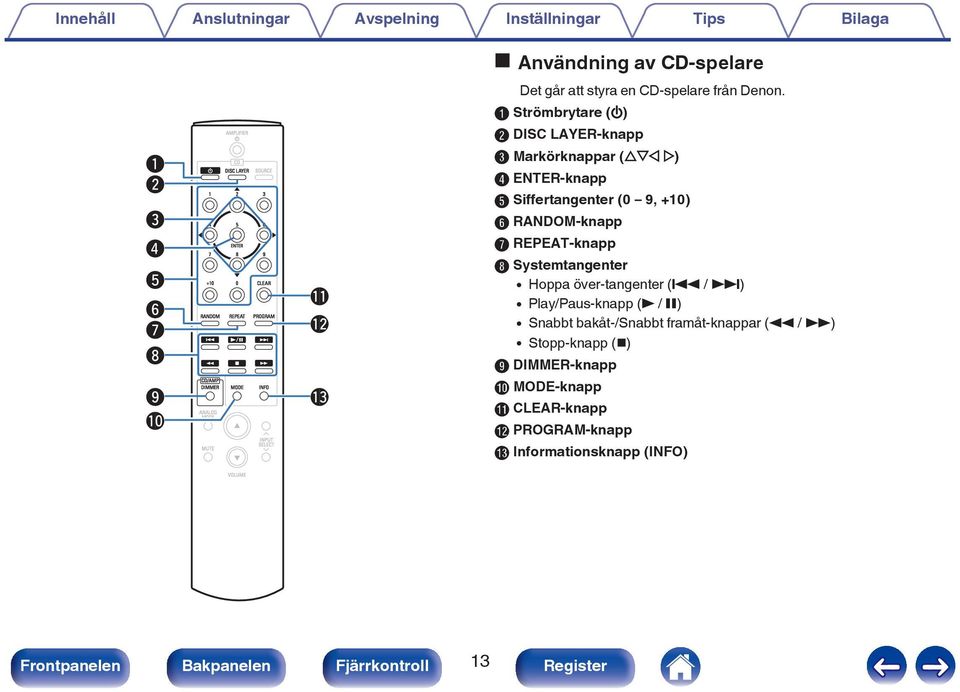

13 o Användning av CD-spelare q w e r t y u i o Q0 Q1 Q2 Q3 Det går att styra en CD-spelare från Denon. A Strömbrytare (X) B DISC LAYER-knapp C Markörknappar (uio p) D ENTER-knapp E Siffertangenter (0 9, +10) F RANDOM-knapp G REPEAT-knapp H Systemtangenter 0 Hoppa över-tangenter (8 / 9) 0 Play/Paus-knapp (1 / 3) 0 Snabbt bakåt-/snabbt framåt-knappar (6 / 7) 0 Stopp-knapp ( ) I DIMMER-knapp J MODE-knapp K CLEAR-knapp L PROGRAM-knapp M Informationsknapp (INFO) 13

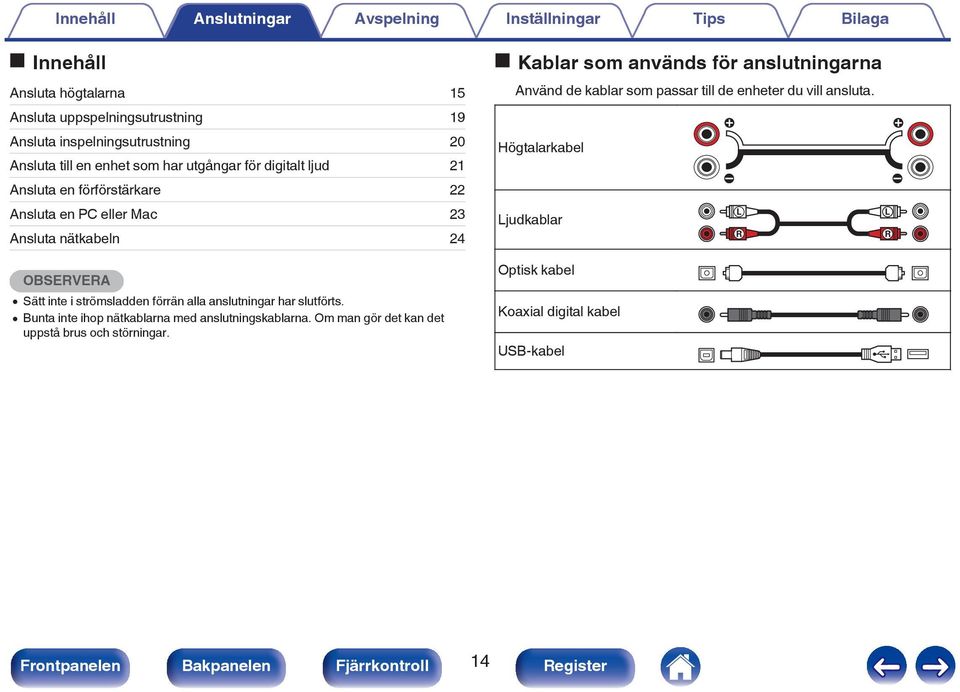

14 o Innehåll Ansluta högtalarna 15 Ansluta uppspelningsutrustning 19 Ansluta inspelningsutrustning 20 Ansluta till en enhet som har utgångar för digitalt ljud 21 Ansluta en förförstärkare 22 Ansluta en PC eller Mac 23 Ansluta nätkabeln 24 OBSERVERA 0 Sätt inte i strömsladden förrän alla anslutningar har slutförts. 0 Bunta inte ihop nätkablarna med anslutningskablarna. Om man gör det kan det uppstå brus och störningar. o Kablar som används för anslutningarna Använd de kablar som passar till de enheter du vill ansluta. Högtalarkabel Ljudkablar Optisk kabel Koaxial digital kabel USB-kabel L L R R 14

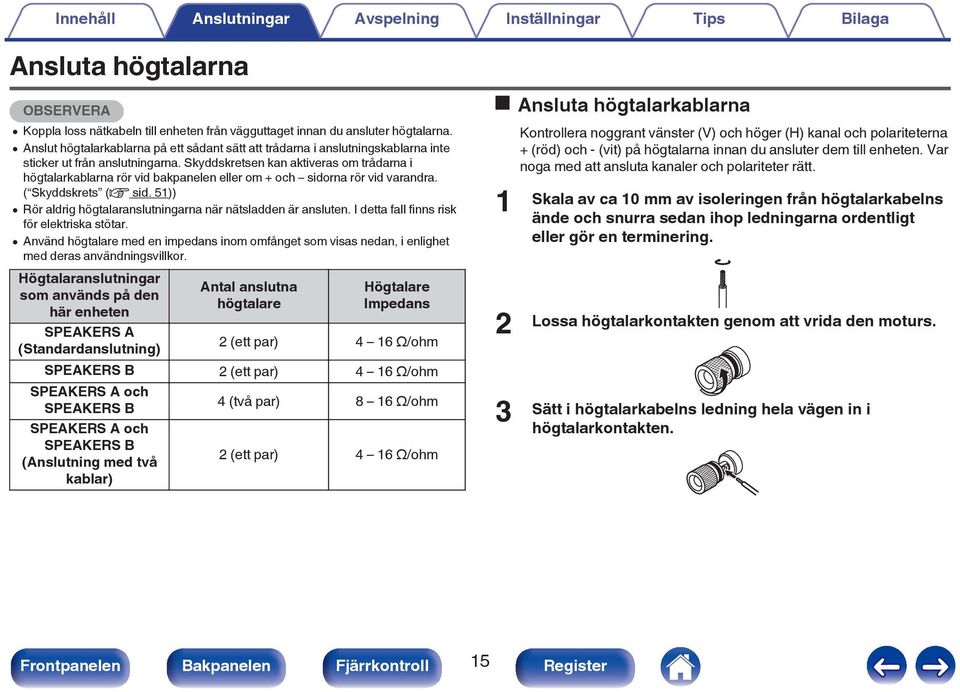

15 Ansluta högtalarna OBSERVERA 0 Koppla loss nätkabeln till enheten från vägguttaget innan du ansluter högtalarna. 0 Anslut högtalarkablarna på ett sådant sätt att trådarna i anslutningskablarna inte sticker ut från anslutningarna. Skyddskretsen kan aktiveras om trådarna i högtalarkablarna rör vid bakpanelen eller om + och sidorna rör vid varandra. ( Skyddskrets (v sid. 51)) 0 Rör aldrig högtalaranslutningarna när nätsladden är ansluten. I detta fall finns risk för elektriska stötar. 0 Använd högtalare med en impedans inom omfånget som visas nedan, i enlighet med deras användningsvillkor. Högtalaranslutningar som används på den här enheten SPEAKERS A (Standardanslutning) Antal anslutna högtalare Högtalare Impedans 2 (ett par) 4 16 Ω/ohm SPEAKERS B 2 (ett par) 4 16 Ω/ohm SPEAKERS A och SPEAKERS B SPEAKERS A och SPEAKERS B (Anslutning med två kablar) 4 (två par) 8 16 Ω/ohm 2 (ett par) 4 16 Ω/ohm o Ansluta högtalarkablarna Kontrollera noggrant vänster (V) och höger (H) kanal och polariteterna + (röd) och - (vit) på högtalarna innan du ansluter dem till enheten. Var noga med att ansluta kanaler och polariteter rätt. Skala av ca 10 mm av isoleringen från högtalarkabelns ände och snurra sedan ihop ledningarna ordentligt eller gör en terminering. Lossa högtalarkontakten genom att vrida den moturs. Sätt i högtalarkabelns ledning hela vägen in i högtalarkontakten. 15

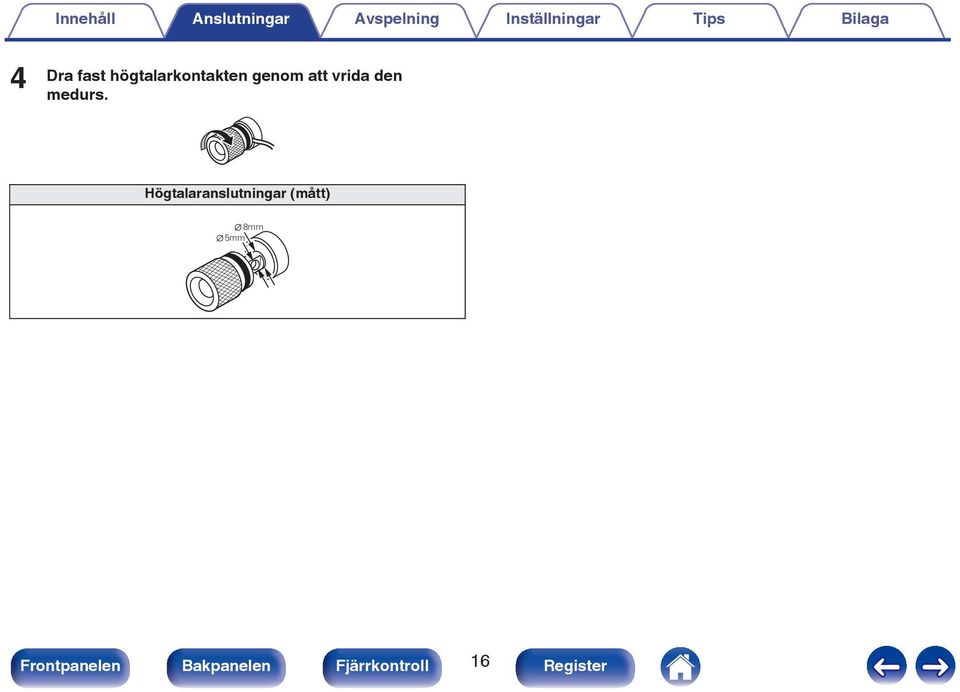

16 4 Dra fast högtalarkontakten genom att vrida den medurs. Högtalaranslutningar (mått) 8mm 5mm 16

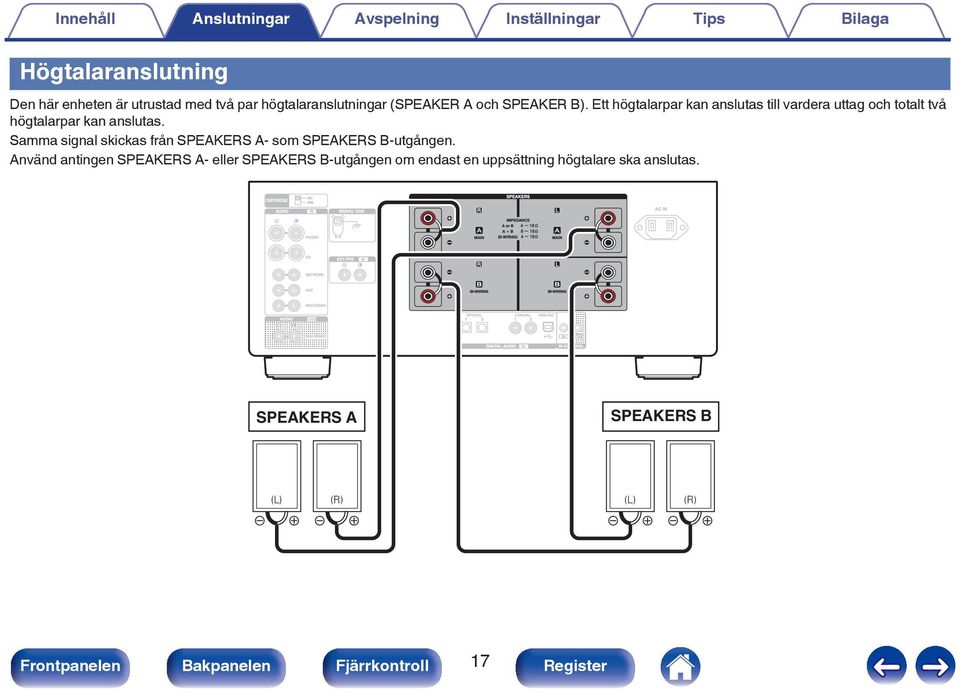

17 Högtalaranslutning Den här enheten är utrustad med två par högtalaranslutningar (SPEAKER A och SPEAKER B). Ett högtalarpar kan anslutas till vardera uttag och totalt två högtalarpar kan anslutas. Samma signal skickas från SPEAKERS A- som SPEAKERS B-utgången. Använd antingen SPEAKERS A- eller SPEAKERS B-utgången om endast en uppsättning högtalare ska anslutas. SPEAKERS A SPEAKERS B (L) (R) (L) (R) w q w q w q w q 17

18 Anslutning med två kablar Anslutningen minimerar störningarna mellan högtalare för höga (diskanthorn) respektive låga register (subwoofer) och förbättrar därmed ljudkvaliteten. Om dina högtalare är kompatibla för tvåkabelanslutning och du vill ansluta dessa ska mellanregistret och diskanten anslutas till SPEAKERS A (eller SPEAKERS B) och basen till SPEAKERS B (eller SPEAKERS A). Högtalare (R) HIGH w q LOW w q Högtalare (L) HIGH w q LOW w q Avlägsna kortslutningsbygeln Avlägsna kortslutningsbygeln Avlägsna kortslutningsbygeln Avlägsna kortslutningsbygeln 18

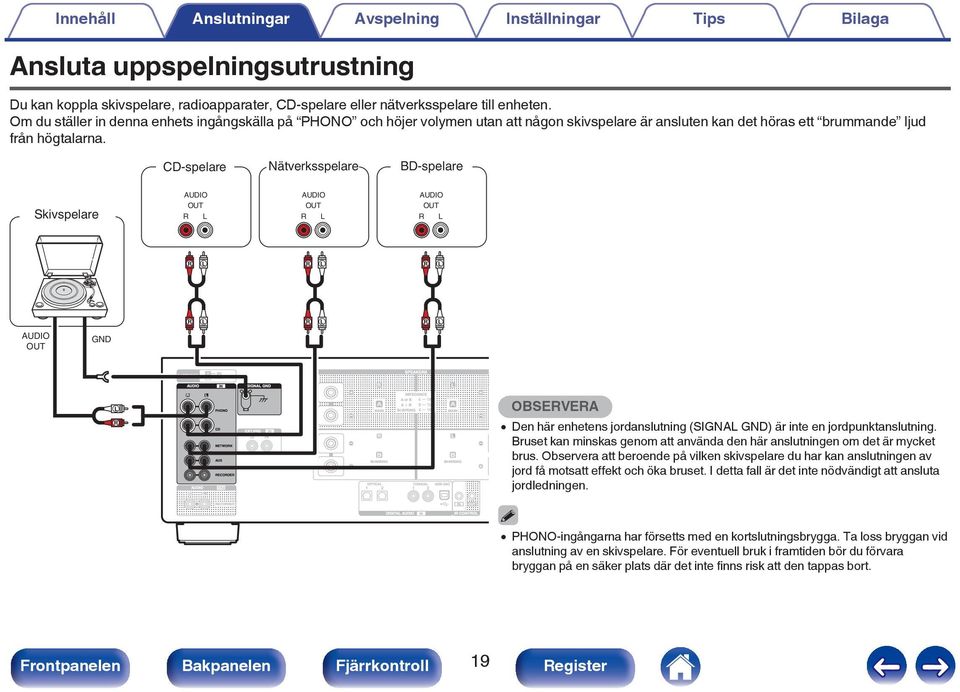

19 Ansluta uppspelningsutrustning Du kan koppla skivspelare, radioapparater, CD-spelare eller nätverksspelare till enheten. Om du ställer in denna enhets ingångskälla på PHONO och höjer volymen utan att någon skivspelare är ansluten kan det höras ett brummande ljud från högtalarna. CD-spelare Nätverksspelare BD-spelare Skivspelare AUDIO OUT R L AUDIO OUT R L AUDIO OUT R L R L R L R L R L R L R L AUDIO OUT GND L R OBSERVERA 0 Den här enhetens jordanslutning (SIGNAL GND) är inte en jordpunktanslutning. Bruset kan minskas genom att använda den här anslutningen om det är mycket brus. Observera att beroende på vilken skivspelare du har kan anslutningen av jord få motsatt effekt och öka bruset. I detta fall är det inte nödvändigt att ansluta jordledningen. 0 PHONO-ingångarna har försetts med en kortslutningsbrygga. Ta loss bryggan vid anslutning av en skivspelare. För eventuell bruk i framtiden bör du förvara bryggan på en säker plats där det inte finns risk att den tappas bort. 19

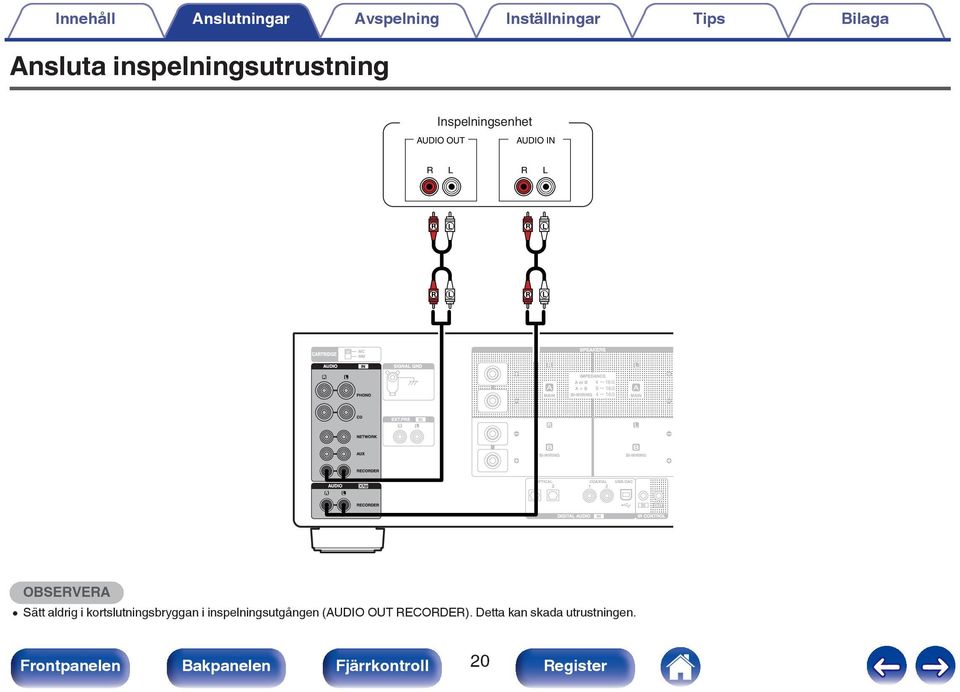

20 Ansluta inspelningsutrustning Inspelningsenhet AUDIO OUT AUDIO IN R L R L R L R L R L R L OBSERVERA 0 Sätt aldrig i kortslutningsbryggan i inspelningsutgången (AUDIO OUT RECORDER). Detta kan skada utrustningen. 20

21 Ansluta till en enhet som har utgångar för digitalt ljud Använd den här anslutningen för att spela upp digitala ljudsignaler på den här enheten eller konvertera signaler för uppspelning med D/A-konverteraren. (v sid. 30) CD-spelare / satellitmottagare o.s.v. OPTICAL OUT COAXIAL OUT OBSERVERA 0 Linjära PCM-signaler med en samplingsfrekvens på 32 khz, 44,1 khz, 48 khz, 88,2 khz, 96 khz, 176,4 khz eller 192 khz kan matas in i den här enheten. 0 Använd inte andra signaler än PCM-signaler som t.ex. DTS och AAC. Det kan orsaka störningar och skada högtalarna. 21

22 Ansluta en förförstärkare Förförstärkare AUDIO AUDIO OUT R L R L R L 0 EXT.PRE-ingångarna har försetts med en kortslutningsbrygga. Ta loss bryggan vid anslutning av en förförstärkare. För eventuell bruk i framtiden bör du förvara bryggan på en säker plats där det inte finns risk att den tappas bort. 22

23 Ansluta en PC eller Mac Genom att ansluta en dator till USB-DAC-porten på den här enhetens bakre panel med en vanlig USB-kabel kan den här enheten användas som en D/Aomvandlare. (v sid. 30) OBSERVERA 0 Innan du ansluter den här enheten till en dator via USB ska drivrutinerna installeras på datorn. (v sid. 31) 0 Hämta drivrutinen på sidan för PMA-2500NE på Denon webbplats. 0 Använd en kabel som är högst 3 m när du ansluter datorn. Typ A USB 2.0-kabel (Säljs separat) Typ B Dator där drivrutinen och ett uppspelningsprogram har installerats 23

24 Ansluta nätkabeln Anslut först nätkabeln efter att alla andra anslutningar har gjorts. Till ett eluttag i väggen (230 V växelström, 50/60 Hz) Nätkabel (medföljer) 24

25 o Innehåll Slå på strömmen 26 Välja ingångskälla 27 Justera volymen 27 Stänga av ljudet tillfälligt (Ljuddämpning) 27 Justera tonen 27 Ändra displayens ljusstyrka 28 Spela upp CD-skivor 29 Ansluta och spela upp från en dator (USB-DAC) 30 Ansluta och spela upp från en digital enhet (Koaxial/Optisk) 39 Spela in 40 25

26 AMPLIFIER X DIMMER ANALOG MODE Strömindikator MUTE ANALOG MODE SOURCE DIRECT INPUT SELECT VOLUME df INPUT SELECTOR 1 Slå på strömmen Tryck på X på enheten för att sätta på strömmen. Strömindikatorn lyser grönt. 0 Tryck på AMPLIFIER X på fjärrkontrollen för att byta strömläge från standby-läget. o Ställa in strömbrytaren på standby 1 Tryck på AMPLIFIER X. Enheten går över i standbyläge. OBSERVERA 0 En del kretsar strömförsörjs även om apparaten ställs i standby-läget. Om du inte kommer att vara hemma under en längre tid, t.ex. om du reser bort på semester, ska du antingen trycka på X för att stänga av strömmen eller koppla loss nätkabeln från vägguttaget. X BASS TREBLE BALANCE VOLUME 26

27 Välja ingångskälla 1 Tryck på INPUT SELECT för att välja ingångskällan som ska spelas upp. Den valda ingångskällan visas på den här enheten. Stänga av ljudet tillfälligt (Ljuddämpning) 1 Tryck på MUTE. MUTING visas på den här enheten. 0 Du kan även välja ingångskälla genom att vrida på INPUT SELECTOR på huvudenheten. 1 Justera volymen Tryck på VOLUME df för att justera volymen. 0 Du kan även justera huvudvolymen genom att vrida på VOLUME på huvudenheten. 0 Tryck en gång till på MUTE när du vill stänga av ljuddämpningen. 1 2 Justera tonen Tryck på SOURCE DIRECT på huvudenheten för att stänga av Source direct-läget. SOURCE DIRECT-indikatorn släcks. Vrid på BASS, TREBLE och BALANCE för att justera tonen. 27

28 Ändra displayens ljusstyrka Displayens ljusstyrka kan ställas in på en av fyra nivåer. 1 Tryck på DIMMER. 0 DIMMER-knappen kontrollerar även Denons Super Audio CD-spelare DCD-2500NE så att DCD-2500NE och den här enheten kan användas samtidigt. o Dimmerinställningsmeny När Denons Super Audio CD-spelare DCD-2500NE används med den här enheten kan du välja olika inställningar för ljusstyrkan för den här enheten och DCD-2500NE genom att ställa in separata dimmerinställningar. 1 Tryck och håll inne DIMMER i mer är 2 sekunder. Dimmerinställningsmenyn visas på skärmen. 2 Använd INPUT SELECT för att ändra till önskad inställning. Bright (Standard) : Dim : Dark : Off : Normal ljusstyrka på displayen. Dämpad ljusstyrka på displayen. Mycket dämpad ljusstyrka på displayen. Stänger av displayen. 28

29 Spela upp CD-skivor Denna sektion använder uppspelning av CD som exempel Tryck på INPUT SELECT för att byta ingångskälla till CD. CD visas på den här enheten. Spela upp CD-skivan. Tryck på VOLUME df för att justera volymen. o Uppspelning i Source Direct-läget 1 Signalen passerar inte genom tonjusteringskretsarna (BASS, TREBLE och BALANCE) och du får en bättre ljudkvalitet. Tryck på SOURCE DIRECT på huvudenheten för att starta Source direct-läget. Indikatorn SOURCE DIRECT tänds. o Uppspelning i ANALOG MODE 1 När ANALOG MODE är startat för att spela upp en analog källa (PHONO, CD, NETWORK, AUX, RECORDER, EXT.PRE) stängs strömmen i kretsen för den digital insignalen och skärmen av. På det här sättet kan du njuta av högkvalitativ uppspelning utan att ljudkvaliteten påverkas av brus som skapas av den digitala kontrollkretsen. Tryck på ANALOG MODE för att sätta på det analoga läget. 0 ANALOG MODE-indikatorn tänds. Tryck på ANALOG MODE för att välja mellan ANALOG MODE Off, ANALOG MODE 1 och ANALOG MODE 2. ANALOG MODE Off: ANALOG MODE 1: ANALOG MODE 2: ANALOG MODE används inte. Stänger av den digital insignalskretsen. Stänger av den digital insignalskretsen och skärmen. 0 Digitala ingångskällor (COAXIAL 1/2, OPTICAL 1/2, USB-DAC) kan inte väljas när med ANALOG MODE är på. 0 Ingångskällan byts automatiskt till CD om ANALOG MODE sätts på vid uppspelning av en digital ingångskälla (COAXIAL 1/2, OPTICAL 1/2, USB-DAC). 0 Kommunikation mellan den här enheten och datorn avslutas om ANALOG MODE startas och en dator är ansluten via USB-DAC-ingångsanslutningen på den här enheten. Om enheten inte kan kommunicera med datorn när ANALOG MODE stängts av ska USB-kabeln dras ur och sättas i igen eller musikspelaren på datorn startas om. 0 Vid växling till det analoga läget aktiveras ljuddämpningskretsen i ungefär 5 sekunder. 29

30 Ansluta och spela upp från en dator (USB-DAC) Du får en högkvalitativ ljuduppspelning från enhetens inbyggda D/Akonverterare genom att överföra musikfiler till den här enheten från en USB-ansluten dator. 0 Innan du ansluter den här enheten till en dator via USB ska drivrutinerna installeras på datorn. 0 Ingen drivrutin behöver installeras för Mac OS. 0 Alla vanligt förekommande uppspelningsprogram som kan köpas i handeln eller laddas ned från Internet kan användas för att spela upp filer på datorn. o Dator (rekommenderat system) 0 DSD är ett registrerat varumärke. 0 Microsoft, Windows Vista, Windows 7 och Windows 8 är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. 0 ASIO är ett varumärke tillhörande Steinberg Media Technologies GmbH. 0 Apple, Macintosh och Mac OS är varumärken som tillhör Apple Inc., registrerade i USA och andra länder. Windows OS Installera de dedikerade drivrutinerna (v sid. 31) Mac OS Ljudenhetsinställningar (v sid. 37) Operativsystem 0 Windows Windows 7 eller Windows 8/8.1 0 Mac OS X USB 0 USB 2.0: USB High speed/usb Audio Class ver. 2.0 OBSERVERA 0 Den här enhetens funktion har kontrollerats av oss med rekommenderade system, dock garanterar det inte att alla system fungerar. 30

31 o Installera de dedikerade drivrutinerna (Enbart Windows OS) n Installera drivrutinen 4 Installera drivrutinen. A Välj språket som ska användas under installationen. B Klicka på OK. 1 2 Koppla loss USB-kabeln mellan datorn och enheten. 0 Drivrutinen installeras inte på rätt sätt om datorn är ansluten till enheten med en USB-kabel. 0 Om enheten och datorn är anslutna med en USB-kabel och datorn redan har startats när installationen ska påbörjas måste du koppla loss USB-kabeln och starta om datorn. Ladda ned avsedd drivrutin till din dator från avsnittet Download på sidan PMA-2500NE på Denon webbplats. w q 3 Packa upp den nedladdade filen och dubbelklicka på.exe-filen. 31

32 C Guidens meny visas. Klicka på Next. D Läs igenom avtalstexten och klicka på I accept the terms of the License Agreement. E Klicka på Next. e r t 32

33 F Klicka på Install i installationsguidens dialogruta. 0 Installationen startar. Utför inte någon funktion på datorn förrän installationen är klar. G Klicka på Next. y u 33

34 H Klicka på Finish när installationen är klar. I Klicka på Ja. o i 5 Stäng av strömmen till enheten och anslut enheten och datorn med en USB-kabel (säljs separat). 0 Information om anslutningarna finns i Ansluta en PC eller Mac (v sid. 23). 34

35 6 7 8 Tryck på X på den här enheten. 0 När enheten startas kommer datorn automatiskt att hitta den här enheten och ansluta till den. Tryck på INPUT SELECT för att byta ingångskälla till USB-DAC. Kontrollera den installerade drivrutinen. A Klicka på Start -knappen och sedan på Kontrollpanelen på datorn. 0 Kontrollpanelens meny visas. B Klicka på Ljud -ikonen. 0 Menyskärmen för ljud öppnas. C Kontrollera att det finns en bock vid Standardenhet under i digital audio interface PMA-2500NE på fliken Avspelning. 0 Klicka på digital audio interface PMA-2500NE och Standard om någon annan enhet har markerats med bock. 9 Kontrollera ljudutgången. Sänder ut en TEST-signal från datorn och kontrollerar ljudutmatningen från USB-DAC-funktionen. A Välj digital audio interface PMA-2500NE och klicka på Egenskaper. 0 Egenskapsfönstret för PMA-2500NE öppnas. PMA-2500NE q 35

36 B Klicka på fliken Avancerat. C Välj samplingshastigheten och överföringshastigheten som ska användas för D/A-konverteraren. 0 Vi rekommenderar att välja Kanal 2, 24 bitar, Hz (Studiokvalitet) (Windows 7). 0 Vi rekommenderar att välja Kanal 2, 32 bitar, Hz (Studiokvalitet) (Windows 8/8,1). D Klicka på Verkställ. E Klicka på Testa. 0 Kontrollera att ljudet från den här enheten skickas ut från datorn. OBSERVERA 0 De dedikerade drivrutinerna måste installeras på PC:n innan den här enheten kan anslutas till denna PC. Enheten beter sig inte korrekt om den ansluts till en PC innan de dedikerade drivrutinerna har installerats. 0 Funktionen kan misslyckas för vissa typer av maskinvara och programvaruinställningar på datorn. 0 Det krävs programvara med drivrutin för ljudströmning in och ut (ASIO) för att spela upp filer med samplingsfrekvens på 352,8 khz/384 khz utan nedsampling. Kontrollera spelarens programvara innan du spelar upp filer med ASIOdrivrutinerna. 0 Läs mer under FAQ på om du har problem att spela upp ljud från din dator på PMA-2500NE. Det kan även hjälpa att kontrollera kundtjänstsidan för din uppspelningsapp. w t e r 36

37 o Ljudenhetinställningar (Enbart Mac OS X) A Flytta markören till Gå på datorskärmen och klicka sedan på Verktygsprogram. 0 Verktygslistan visas. B Dubbelklicka på Ljud-/MIDI-inställningar. 0 Menyskärmen för Ljudenheter öppnas. C Kontrollera att Använd den här enheten för ljud ut är markerat i PMA-2500NE. 0 Om en annan enhet är markerad ska du markera och alternativklicka på PMA-2500NE och sedan välja Använd den här enheten för ljud ut. D Välj PMA-2500NE -formatet. 0 Vanligtvis rekommenderas att välja formatet ,0 Hz och 2knl-32bitar heltal. PMA-2500NE PMA-2500NE r PMA-2500NE PMA-2500NE e E Avsluta Ljud-/MIDI-inställningar. 37

38 o Avspelning 1 Installera lämpligt uppspelningsprogram i förväg på datorn. Använd USB-DAC-porten på bakpanelen för att ansluta den här enheten till en dator. Tryck på INPUT SELECT för att byta ingångskälla till USB-DAC. USB-DAC visas på den här enheten. Starta uppspelningen i datorns uppspelningsprogram. Den digitala ljudsignal som används visas på följande sätt på skärmen. USB: PCM xxxxkhz eller USB: DSD xxxmhz (xxxx anger samplingsfrekvensen.) 0 Om samplingsfrekvensen inte kan identifieras visas Unlocked. 0 Unsupported visas när ljudsignalerna som matas in inte stöds av den här enheten. o Filer som kan spelas upp Gå till D/A-konverterare (v sid. 50). OBSERVERA 0 Det går att använda funktioner som t.ex. uppspelning och paus från datorn. I det här läget kan du inte använda knapparna på enheten eller fjärrkontrollen. 0 När den här enheten fungerar som en D/A-konverterare hörs inget ljud från datorns högtalare. 0 Om du kopplar loss datorn från enheten medan du spelar upp musik via ett program på datorn kan programmet låsa sig. Stäng alltid ned uppspelningsprogrammet innan du kopplar loss datorn. 0 Om ett fel inträffar på datorn ska du koppla ur USB-kabeln och starta om datorn. 0 Samplingsfrekvensen i musikuppspelningsprogrammet och den här enheten kan vara olika. 0 Använd en kabel som är högst 3 m när du ansluter datorn. 38

39 Ansluta och spela upp från en digital enhet (Koaxial/Optisk) o Filer som kan spelas upp Gå till D/A-konverterare (v sid. 50). 1 2 Ansluta en digital enhet till den här enheten. (v sid. 21) Tryck på INPUT SELECT för att byta ingångskälla till COAXIAL 1/2 eller OPTICAL 1/2. Den digitala ljudsignal som används visas på följande sätt på skärmen. COX1:PCM eller COX2:PCM eller OPT1:PCM eller OPT2:PCM xxxxkhz xxxxkhz xxxxkhz xxxxkhz (xxxx anger samplingsfrekvensen.) 0 Om samplingsfrekvensen inte kan identifieras visas Unlocked. 0 Unsupported visas när ljudsignalerna som matas in inte stöds av den här enheten. OBSERVERA 0 Använd inte andra signaler än PCM-signaler som t.ex. Dolby Digital och DTS. Det kan orsaka störningar och skada högtalarna. 0 Om samplingsfrekvensen ändras, t.ex. från läge A till B i en CS-sändning, kan ljuddämpningsfunktionen aktiveras under 1 2 sekunder och ljudet avbrytas. 39

40 Spela in Ljudingångssignaler till den här enheten kan skickas till externa inspelningsenheter. Om du spelar in ljud som spelas upp från en enhet som är ansluten till den här enheten kan ljudet spelas in även om uppspelningsenheten är ansluten Tryck på X på enheten för att sätta på strömmen. Tryck på INPUT SELECT för att byta ingångskälla som du vill spela in från. Den valda ingångskällan visas på den här enheten. Inspelningen börjar. 0 Mer information om användning finns i inspelningsutrustningens bruksanvisning. 40

41 Innehåll Anslutningar Avspelning Inställningar Tips Bilaga Ställa in Auto Standby-läget Du kan ställa in att enheten automatiskt aktiverar standby-läget efter en period på 30 minuter utan ljudinsignaler (automatiskt standbyläge). Auto Standby-läge är inställt som standardinställning. AMPLIFIER X 1 Inaktivera Auto Standby-läge Håll AMPLIFIER X nedtryckt i mer än 5 sekunder för att inaktivera automatiskt standby-läge. Strömindikatorn blinkar en gång. Aktivera Auto Standby-läge 1 Håll AMPLIFIER X nedtryckt i mer än 5 sekunder för att aktivera automatiskt standby-läge. Strömindikatorn blinkar tre gånger. 41

42 Innehåll Anslutningar Avspelning Inställningar Tips Bilaga o Innehåll Tips Jag vill justera tonen manuellt 43 Jag vill ha en uppspelning som låter så rent som möjligt 43 Jag vill ha bättre ljudkvalitet från den analoga ingångskällan 43 Jag vill använda högtalare som är tvåkabelkompatibla 43 Jag vill använda den här enheten som effektförstärkare 43 Felsökning Strömmen slås inte på / Strömmen stängs av 45 Funktionerna kan inte utföras med fjärrkontrollen 46 Inget ljud hörs 47 Förväntat ljud hörs inte 47 Ljudet avbryts eller ljudstörningar hörs 48 PC- eller Mac-filer kan inte spelas upp 49 Ljud från digitala enheter kan inte spelas upp (Koaxial/Optisk) 49 42

43 Tips Jag vill justera tonen manuellt 0 Använd BASS-, TREBLE- och BALANCE-kontrollerna för att ställa in ljudet som du vill ha det. (v sid. 27) Jag vill ha en uppspelning som låter så rent som möjligt 0 Aktivera Source Direct-läget. (v sid. 29) Jag vill ha bättre ljudkvalitet från den analoga ingångskällan 0 Aktivera det analoga läget. (v sid. 29) Jag vill använda högtalare som är tvåkabelkompatibla 0 Den här apparaten är kompatibel med tvåkabelanslutningar. Använd tvåkabelanslutningar för högkvalitativa uppspelningar. (v sid. 18) Jag vill använda den här enheten som effektförstärkare 0 Anslut en förförstärkare till EXT.PRE IN-anslutningarna på den här enheten. (v sid. 22) 43

44 Felsökning Börja med att kontrollera följande om det uppstår något problem: 1. Är anslutningarna riktigt gjorda? 2. Använd apparaten enligt anvisningarna i denna bruksanvisning? 3. Fungerar de olika komponenterna rätt? Gå igenom symptomen i detta avsnitt om apparaten inte fungerar på rätt sätt. Om symptomen inte stämmer överens med de som beskrivs här bör du kontakta din återförsäljare då det kan vara fel på den här enheten. Dra i så fall omedelbart ur stickproppen ur vägguttaget och vänd dig till den butik där du köpte den här enheten. 44

45 o Strömmen slås inte på / Strömmen stängs av Symptom Orsak / Åtgärd Sidan Strömmen slås inte på. 0 Kontrollera att kontakten är ordentligt isatt i nätuttaget. 24 Strömmen stängs av automatiskt. Strömmen stängs av och strömindikatorn blinkar rött ungefär två gånger per sekund. Strömmen stängs av och strömindikatorn blinkar rött ungefär 4 gånger per sekund. När strömmen är på blinkar strömindikatorn ungefär fyra gånger i sekunden. 0 Automatiskt standby-läge är inställt. När det automatiska standby-läget är valt ställs enheten i standby när den inte har använts på ungefär 30 minuter. Inaktivera det automatiska standbyläget genom att hålla AMPLIFIER X-knappen nedtryckt i mer än 5 sekunder när automatisk standby är aktiverat. 0 Skyddskretsen har aktiverats på grund av hög temperatur inuti enheten. Stäng av strömmen och vänta ca en timme tills enheten har svalnat och slå sedan på strömmen igen. 0 Installera om apparaten på ett ställe med bra ventilation. - 0 Kontrollera högtalaranslutningarna. Skyddskretsen kan ha aktiverats på grund av kortslutna högtalarkablar eller av att en ledare har lossnat och kommit i kontakt med enhetens bakpanel. Koppla loss nätkabeln och åtgärda felet, t.ex. genom att vrida ihop ledarna ordentligt eller reparera kontakten, och återanslut sedan ledaren. 0 Sänk volymen och slå på strömmen igen Förstärkarkretsen i den här enheten fungerar inte. Stäng av strömmen och kontakta Denons servicepersonal

46 o Funktionerna kan inte utföras med fjärrkontrollen Symptom Orsak / Åtgärd Sidan Funktionerna kan inte utföras med fjärrkontrollen. 0 Batterierna är förbrukade. Sätt i nya batterier. 5 0 Använd fjärrkontrollen inom ett avstånd på ca 7 m från apparaten och i en 30 vinkel. 5 0 Ta bort allt som står i vägen mellan apparaten och fjärrkontrollen. - 0 Sätt i batterierna på rätt sätt och kontrollera markeringarna q och w. 5 0 Apparatens fjärrkontrollsensor utsätts för stark belysning (direkt solljus, fluorescerande belysning e.likn.). Flytta apparaten till en plats där fjärrkontrollsensorn inte utsätts för stark belysning. 0 Om du använder en 3D-videoenhet kan det hända att fjärrkontrollen inte fungerar på grund av effekter i den infraröda kommunikationen mellan enheterna (t.ex. TV och 3D-glasögon). Rikta i så fall om enheterna för 3D-kommunikation och ändra avståndet mellan dem så att du är säker på att de inte påverkar fjärrkontrollfunktionen för den här enheten

47 o Inget ljud hörs Symptom Orsak / Åtgärd Sidan Det hörs inget ljud i högtalarna. o Förväntat ljud hörs inte 0 Kontrollera anslutningarna till alla enheter Sätt i anslutningskablarna hela vägen i uttagen. - 0 Kontrollera att ingångar och utgångar inte har förväxlats. - 0 Kontrollera om kablarna är skadade. - 0 Kontrollera att högtalarkablarna är rätt anslutna. Kontrollera att kablarnas ledare är i kontakt med högtalaranslutningarnas metalldelar. 0 Dra åt högtalaranslutningarna ordentligt. Kontrollera att högtalaranslutningarna inte är lösa Kontrollera att rätt ingångskälla har valts Volymen är inställd på den lägsta nivån. Ändra volymen till lämplig nivå Avaktivera ljuddämpningen Inget ljud hörs från högtalarna när hörlurar är anslutna. 9 Symptom Orsak / Åtgärd Sidan Det hörs inget ljud i en av högtalarna. Vänster/Höger stereoljud är omvända. 0 Kontrollera att högtalarkablarna är rätt anslutna Vrid på BALANCE-kontrollen Kontrollera att vänster och höger högtalare är anslutna till rätt högtalaranslutningar

48 o Ljudet avbryts eller ljudstörningar hörs Symptom Orsak / Åtgärd Sidan Ljudet förvrängs när du spelar skivor. När en skiva spelas hörs ett brummande ljud i högtalarna. När en skiva spelas upp hörs ett brummande ljud i högtalarna vid hög volym. (Tjutande ljud) Ljudet avbryts under uppspelning av spår som har sparats på datorn. 0 Justera till ett lämpligt nåltryck. - 0 Kontrollera nålspetsen. 0 Byt pickupen. 0 Kontrollera att skivspelaren är rätt ansluten En TV eller AV-enhet som finns i närheten av skivspelaren kan påverka ljudkvaliteten. Ställ skivspelaren så långt som möjligt från en TV eller annan AV-enhet. 0 Installera skivspelaren och högtalarna så långt som möjligt från varandra Vibrationerna från högtalarna överförs till spelaren via golvet. Använd kuddar eller dyl. för att absorbera högtalarnas vibrationer. 0 Starta inga andra program än uppspelningsprogrammet när du spelar upp musik från datorn

49 o PC- eller Mac-filer kan inte spelas upp Symptom Orsak / Åtgärd Sidan Datorn kan inte identifiera den här enheten. Den här enheten är inte vald som uppspelningsenhet. 0 Återanslut USB-kabeln till USB-porten på din dator. Om enheten fortfarande inte identifieras efter återanslutning ska en annan USB-port användas. 0 Starta om din dator. 0 Kontrollera operativsystemet på din dator Om du använder Windows på din dator måste en dedikerad drivrutin installeras Välj den här enheten som uppspelningsenhet under datorns ljudinställningar. 30 Unlocked visas. 0 När digitala ljudsignaler inte kan identifieras visas Unlocked. 38 Unsupported visas. 0 Unsupported visas när ljudsignalerna som matas in inte stöds av den här enheten. Kontrollera inställningarna på datorn eller i uppspelningsprogrammet. 0 Om datorn som du använder är Mac OS ska du kontrollera om formatet PMA-2500NE har angetts under ,0 Hz med hjälp av Ljud-/MIDI-inställningar. o Ljud från digitala enheter kan inte spelas upp (Koaxial/Optisk) Symptom Orsak / Åtgärd Sidan Unlocked visas. 0 När digitala ljudsignaler inte kan identifieras visas Unlocked. 39 Unsupported visas. 0 Unsupported visas när ljudsignalerna som matas in inte stöds av den här enheten. Kontrollera formatet för ljudsignalen från din digitala enhet

50 D/A-konverterare o Specifikation och stödda filer n USB-DAC Samplingsfrekvens Överföringslängd DSD (2-kanaler) 2,8/5,6/11,2 MHz 1 bitar Linjärt PCM (2 kanaler) n Koaxial/Optisk Linjärt PCM (2 kanaler) 44,1/48/88,2/96/176,4/ 192/352,8/384 khz Samplingsfrekvens 32/44,1/48/88,2/96/ 176,4/192 khz 16/24/32 bitar Överföringslängd 16 / 24 bitar Förklaring av termer DSD (Direct-Stream Digital) En inspelningsmetod för ljuddata. Det är det signalförhållande som används för att lagra ljudsignaler på en Super Audio CD och Δ-Σmodulerat digitalt ljud. Den konfigureras som en vektor med enbitsvärden och en samplingshastighet på 2,8 MHz. Samplingsfrekvens Sampling innebär att en ljudvåg (analog signal) avläses med jämna mellanrum och att ljudvågens höjd anges vid varje avläsning i digitaliserat format (skapar en digital signal). Antalet avläsningar som görs varje sekund kallas samplingsfrekvens. Ju större värde, desto närmare ligger det återgivna ljudet originalet. Linjärt PCM Denna signal är en okomprimerad PCM (Pulse Code Modulation)-signal. Det är samma system som används för ljud-cd, men samplingsfrekvenserna 192 khz, 96 khz och 48 khz används för Blu-ray eller DVD vilket ger högre ljudkvalitet än med CD. 50

51 Högtalarimpedans Detta är ett värde på strömmotståndet som anges i Ω (ohm). Ett lågt värde innebär att högre effekt erhålls. Direktkälla Det är möjligt att spela upp källjudet mer naturtroget genom att ingående ljudsignaler leds förbi kretsarna för ljudkvalitetskontrollkretsarna (BASS/ TREBLE/BALANCE). Skyddskrets Den här är en funktion som förhindrar att enheterna skadas av onormala förhållanden som t.ex. överlast, spänningsspikar eller för höga temperaturer. Om det blir fel på enheten blinkar strömindikatorn rött och enhetens standby-läge aktiveras. 51

52 Varumärkesinformation Adobe, Adobes logotyp och Reader är antingen registrerade varumärken eller varumärken som tillhör Adobe Systems Incorporated i USA och/eller andra länder. 52

53 Tekniska data o Effektförstär-kardel Nominell uteffekt: Total harmonisk distorsion: Högtalaranslutningar: Ingångskänslighet/Ingångsimpedans: o Förförstärkardel Ingångskänslighet/Ingångsimpedans: RIAA avvikelse: Max. ingångsspänning: 2-kanalsdrift (CD SP OUT) 80 W + 80 W (8 Ω/ohm, 20 Hz - 20 khz, T.H.D. 0,07 %) 160 W W (4 Ω/ohm, 1 khz, T.H.D. 0,7 %) 0,01 % (Märkeffekt: 3 db), 8 Ω/ohm, 1 khz Högtalar A eller B: 4 16 Ω/ohm Högtalar A + B: 8 16 Ω/ohm Lämpligt för hörlurar/stereohörlurar EXT.PRE: 0,9 V / 47 kω/kohm Förstärkningsfaktor: 29 db PHONO (MM): 2,5 mv / 47 kω/kohm PHONO (MC): 200 μv / 100 Ω/ohm CD, NETWORK, AUX, RECORDER: 135 mv / 47 kω/kohm (SOURCE DIRECT: Av) 135 mv / 23 kω/kohm (SOURCE DIRECT: På) PHONO: 20 Hz 20 khz ±0,5 db PHONO (MM): 130 mv/1 khz PHONO (MC): 10 mv / 1 khz 53

54 o Total prestanda Störavstånd (A-nät): Frekvensgång: Tonkontroll: 0 Digitala ingångssignalformat Format: Koaxial ingång: Optisk ingång: Optisk våglängd: o Allmänt Nätspänning: Effektförbrukning: Strömförbrukning i standbyläge: PHONO (MM): 89 db (Med kortslutna ingångar, 5 mv ingångssignal) PHONO (MC): 74 db (Med kortslutna ingångar, 0,5 mv ingångssignal) CD, NETWORK, AUX, RECORDER: 110 db (kortslutna ingångar) 5 Hz 100 khz (0-3 db) BASS: 100 Hz ±8 db TREBLE: 10 khz ±8 db Digitalt ljudgränssnitt (Linjärt PCM) 0,5 Vp-p / 75 Ω/ohm Mer än 27 dbm 660 nm AC230 V, 50/60 Hz 310 W 0,2 W Rätt till ändringar förbehålles i produktförbättringssyfte. 54

55 o Mått (Enhet: mm) o Vikt: 25,0 kg 55

56 Register v A Auto Standby-läge v B BALANCE BASS BD-spelare v C CD-spelare... 19, 21 v D D/A-konverterare Direktkälla... 29, 51 Dubbel funktion v F Felsökning Fjärrkontroll Förförstärkare v H Högtalare Högtalarimpedans v I Ingångskälla Inspelningsenhet Installera drivrutinerna v L Ljuddämpning v N Nätverksspelare v P PC v S Satellitmottagare Skivspelare Skyddskrets v T Tips Tone TREBLE v U USB-DAC v V Volym
