Bruksanvisning PMA-60 INTEGRERAD FÖRSTÄRKARE. Innehåll Anslutningar Avspelning Inställningar Tips Bilaga

Transkript

1 PMA-60 INTEGRERAD FÖRSTÄRKARE Bruksanvisning 1

2 Tillbehör 4 Egenskaper 5 Högkvalitet 5 Hög prestanda 6 De olika delarna och deras funktioner 7 Frontpanelen 7 Visning 9 Bakpanelen 10 Fjärrkontroll 11 Anslutningar Installera enheten 15 Installera horisontellt 15 Installera vertikalt 16 Innan du använder fjärrkontrollen 18 Fjärrkontrollens funktionsområde 19 Ansluta högtalarna 20 Högtalaranslutning 21 Ansluta en PC eller Mac 22 Ansluta till en enhet som har utgångar för digitalt ljud 23 Ansluta till en enhet som har analoga ljudutgångar 24 Ansluta nätkabeln 25 2

3 Avspelning Grundläggande funktioner 27 Slå på strömmen 27 Ställa in strömbrytaren på standby 27 Välja ingångskälla 28 Justera volymen 29 Stänga av ljudet tillfälligt (Ljuddämpning) 29 Ändra displayens ljusstyrka 29 Spela upp från en enhet 30 Ansluta och spela upp från en dator (USB-DAC) 30 Lyssna på musik via en digital anslutning (COAXIAL/OPTICAL-1/ OPTICAL-2) 39 Lyssna på musik via en analog anslutning (AUX) 40 Lyssna på musik från en Bluetooth-enhet 41 Inställningar Menykarta 49 Source Direct 51 Bass 51 Treble 51 Balance 51 H/P AMP Gain 51 Bluetooth 52 Auto Standby 52 Tips Tips 54 Felsökning 55 Återställa fabriksinställningar 62 Bilaga Specifikation av ljudformat som stöds 63 D/A-konverterare 63 Spela upp från Bluetooth-enheter 63 Bluetooth-kommunikation 63 Förklaring av termer 64 Varumärkesinformation 65 Tekniska data 66 Register 69 3

4 Tack för ditt val av denna Denon-produkt. Läs igenom denna bruksanvisning noggrant för att lära dig använda apparaten rätt innan du börjar använda den. Spara bruksanvisningen för framtida bruk när du har läst den. Tillbehör Kontrollera att följande saker levereras tillsammans med produkten. Snabbstartsguide Säkerhetsinstruktioner Försiktighetsråd om användning av batterierna Anmärkning gällande radio Nätkabel Fjärrkontroll (RC-1220) (inbyggt batteri) USB-kabel Skyddslock (silver) (x4) 4

5 Egenskaper Högkvalitet 0 Utrustad med klass-d förstärkare av hög kvalitet Förstärkardelen använder Qualcomm DDFA TM -teknologi från Qualcomm. Utgångskretsen har en diskret konstruktion som ger bättre signal/brus-förhållande och lägre förvrängning jämfört med vanliga D- klassförstärkare. Med uteffekt på 50 W + 50 W (4 Ω/ohm) som är större än enhetens yttre påskiner kan du njuta av det sköra, men ända kraftfulla ljud som Denon kan skapa i ideala miljöer. 0 Hög Bitrate och hög sampling med Advanced AL32 Processing Plus En hög bitrate och hög sampling has uppnåtts tack vara den unika datainterpoleringsalgoritmen av Denon. Ljudsignaler i 16 bit konverteras till en hög bitrate på 32 bit och 44,1 khz samplingsignal uppsamplas 16x för att kunna återskapa ljudvågar bättre. Datainterpolering används även genom att förutsäga interpoleringspunkter från en mängd omkringliggande punkter för att skapa ljud som är så nära ursprungsljudet som möjligt. Detta snillrika sätt att återskapa data som förloras vid digital inspelning ger klara och distortionsfria renderingar, exakt ljudlokalisering, kraftig bass och återskapning som motsvarar originalljudet. Qualcomm DDFA är en produkt som är utvecklad av Qualcomm Technologies International, Ltd. Qualcomm är ett varumärke som tillhör Qualcomm Incorporated, registrerat i USA och andra länder och används med tillstånd. DDFA är ett varumärke som tillhör Qualcomm Technologies International, Ltd., registrerat i USA och andra länder och används med tillstånd. 5

6 Hög prestanda 0 Försedd med en USB-DAC-funktion som stöder uppspelning av högupplösta ljudkällor Den här enheten stöder uppspelning av högupplösta ljudformat som DSD (2,8/5,6/11,2 MHz) och PCM-signaler upp till 384 khz/32 bitar. Spela upp högupplösta filer med hög kvalitet på den här enheten från dator via USB-B-anslutning. 0 Kompatibel med många olika enheter som har digitala ingångar Enheten är försedd med två optiska digitala ingångar och en koaxial digital ingång, vilket gör det möjligt att ansluta till en mängd olika tvapparater och andra digitala ingångskällor. 0 NFC-funktionen låter dig ansluta med en lätt beröring (v sid. 46) Rör vid enheten med en mobiltelefon eller surfplatta som har NFC aktiverat för att starta enheten och upprätta en Bluetooth-anslutning. 0 Stöd för vertikal installation Den här enheten kan installeras vertikalt eller horisontellt. Visningen roteras automatiskt så att den passar den orientering som enhetens installeras i. 0 Systemfjärrkontroll Till den här enheten medföljer en fjärrkontroll som även kan användas till Denons CD-spelare DCD Trådlös anslutning till enheter med Bluetooth aktiverat (v sid. 41) Du kan ansluta enheter med Bluetooth aktiverat som till exempel mobiltelefoner och surfplattor till enheten och lyssna på musik när du kollar e-post eller surfar Internet utan att vara inkopplad i enheten. Dessutom stöder enheten de högkvalitativa ljudkodekarna aptx Low Latency och AAC för att musik och spel ska kunna upplevas med ett kraftfullare ljud. 6

7 De olika delarna och deras funktioner Frontpanelen q w e r t y A Strömbrytare (X) Med den här knappen byter du mellan på och standby. (v sid. 27) Strömläget indikeras på följande sätt. 0 Ström på: Visningen på 0 Standby: Visningen av B Indikator för skyddskrets Denna blinkar när skyddskretsen har aktiverats. 0 Enheten startar inte/enheten är avstängd (v sid. 56) 0 Skyddskrets (v sid. 64) C Skärm Visar olika sorters information. (v sid. 9) D Fjärrkontrollsensor Den här sensorn tar emot signaler från fjärrkontrollen. (v sid. 19) E Volyminställningsratt Kontrollerar volymnivån. (v sid. 29) F Ingångsväljare (q) Byter ingångskälla. (v sid. 28) 7

8 u i G Hörlursutgång Används för anslutning av hörlurar. När hörlurar ansluts till det här uttaget matas inget ljud ut från högtalaranslutningarna. OBSERVERA 0 Undvik hörselskador genom att inte lyssna på för hög volym när du använder hörlurarna. H Bluetooth-knapp (V) Byter till Bluetooth-ingången. Används även vid sammankoppling. (v sid. 42) I N-markering (N-Mark) (Q) Rör vid markering med en Bluetooth-enhet som har NFC-funktion när du sammankopplar (registrerar) den. (v sid. 46) J Hål för vertikala installationsfötter Dessa används när enheten installeras vertikalt. (v sid. 16) o Q0 8

9 Visning q w A Indikator för ingångskälla Följande visas beroende på den valda ingångskällan. USB-DAC COAXIAL OPTICAL-1 OPTICAL-2 AUX Bluetooth B Informationsfönster Visar alternativ som t.ex. information om ljudsignalen som matas in eller namnet på Bluetooth-enheten. 9

10 Bakpanelen q w e r t A Elanslutning (AC IN) Används för att ansluta den medföljande nätkabeln. (v sid. 25) B AUX-ingångsanslutningar (AUDIO IN) Används för att ansluta enheter med analoga ljudanslutningar såsom CD-spelare. (v sid. 24) C DIGITAL AUDIO IN-anslutningar Används för anslutning av enheter med dator och digitala ljudanslutningar. 0 Ansluta en PC eller Mac (v sid. 22) 0 Ansluta till en enhet som har utgångar för digitalt ljud (v sid. 23) D Högtalaranslutningar (SPEAKERS) Används för anslutning av högtalare. (v sid. 21) E Subwoofer-uttag (PRE OUT) Används för att ansluta en subwoofer med inbyggd förstärkare. (v sid. 21) 10

11 Fjärrkontroll q w e r t o Placera enheten A DIMMER-knapp Justerar ljusstyrkan för den här enheten. (v sid. 29) B Markörknappar (uio p) Med dessa väljer du menyinställningar. C BACK-knapp Tillbaka till den förra punkten. D Bluetooth-knapp (V) Byter till Bluetooth-ingången. Används även vid sammankoppling. (v sid. 42) E INPUT SELECT-knappar (df) Byter ingångskälla. (v sid. 28) 11

12 y u i o Q0 Q1 F Signaler Denna överför signaler från fjärrkontrollen. (v sid. 19) G Strömbrytare (AMP POWER X) Med den här knappen byter du mellan på och standby. (v sid. 27) H ENTER-knapp Med den här knappen bekräftar du inställningar. I AMP SETUP-knapp Inställningsmenyn visas på displayen. (v sid. 50) J VOLUME-knappar (df) Med dessa ställer du in volymnivån. (v sid. 29) K Mute-knapp (:) Med den här knappen stänger du av ljudet. (v sid. 29) 12

13 o Användning av CD-spelare q w e r t y u i o Q0 Q1 Q2 Det går att styra en CD-spelare från Denon. A Strömbrytare (CD POWER X) B DIMMER-knapp C Markörknappar (uio p) D Systemtangenter 0 Hoppa över-tangenter (8 / 9) 0 Play/Paus-knapp (1 / 3) 0 Stopp-knapp (2) E Random-knapp (P) F PROGRAM-knapp G ENTER-knapp H Informationsknapp (INFO) I Repeat-knapp (L) J MODE-knapp K Siffertangenter (0 9, +10) L CLEAR-knapp 0 Det kanske inte går att styra vissa produkter med fjärrkontrollen. 13

14 o Innehåll Installera enheten 15 Installera horisontellt 15 Installera vertikalt 16 Innan du använder fjärrkontrollen 18 Ansluta högtalarna 20 Ansluta en PC eller Mac 22 Ansluta till en enhet som har utgångar för digitalt ljud 23 Ansluta till en enhet som har analoga ljudutgångar 24 Ansluta nätkabeln 25 OBSERVERA 0 Sätt inte i strömsladden förrän alla anslutningar har slutförts. 0 Bunta inte ihop nätkablarna med anslutningskablarna. Om man gör det kan det uppstå brus och störningar. o Kablar som används för anslutningarna Använd de kablar som passar till de enheter du vill ansluta. Högtalarkabel Ljudkablar Optisk kabel Koaxial digital kabel USB-kabel (medföljer) L R L R 14

15 Installera enheten Den här enheten kan installeras på två olika sätt, horisontellt och vertikalt. Du kan välja hur du installerar den här enheten beroende på installationsplatsen och dina preferenser. Installera horisontellt Fötterna är från början fastsatta på enheten för horisontell installation. 15

16 Installera vertikalt Detta sätt passar för att placera den här enheten i ett smalt utrymme som till exempel bredvid en bärbar dator. 1 Ta bort fötterna. 2 0 Rotera var och en av de 4 fötterna moturs för att ta bort dem. Sätt i de medföljande skyddslocken (silver) i hålen som fötterna satt i. 16

17 3 Ta bort skyddslocket (svart). 4 Rotera de borttagna fötterna medurs för att fästa dem. OBSERVERA 0 Var försiktig så att du inte skadar naglar när skyddslocken tas bort. Använd vid behov ett verktyg med tunn spets för att ta bort skyddslocken. Var emellertid försiktig så att inte enheten skadas om verktyg används. OBSERVERA 0 När du har satt fast fötterna kan du justera fötternas höjd efter behov för att hålla enheten stabil efter installation. 17

18 Innan du använder fjärrkontrollen Fjärrkontrollen har ett inbyggt litiumbatteri. Avlägsna isoleringsarket före användning. OBSERVERA 0 Om batteriet läcker bör du ersätta och lämna det till återvinning. Vidta största möjliga försiktighet för att undvika frätskador som uppkommer av att vätskan inuti kommer i kontakt med kläder eller hud. Om vätskan rör vid dig ska du tvätta med vatten och kontakta läkare. 0 Ta ut batteriet ur batterifacket om fjärrkontrollen inte ska användas under längre tid. o Sätta i batteriet 1. Lossa skruvarna på bakhöljet med en fin stjärnmejsel (köps separat) och avlägsna bakhöljet. 2. Ta ur det gamla batteriet och sätt därefter i ett nytt myntformat litiumbatteri (CR2025) så att +-symbolen som är ingraverad på batteriet ligger uppåt. 3. Montera tillbaka bakstycket och dra åt skruvarna. CR

19 Fjärrkontrollens funktionsområde Rikta fjärrkontrollen mot fjärrkontrollsensorn när du använder den. Cirka 7 m Cirka 7 m [Horisontell installation] [Vertikal installation] 19

20 Ansluta högtalarna OBSERVERA 0 Koppla loss nätkabeln till enheten från vägguttaget innan du ansluter högtalarna. Stäng även av subwoofern. 0 Anslut högtalarkablarna på ett sådant sätt att trådarna i anslutningskablarna inte sticker ut från anslutningarna. Skyddskretsen kan lösa ut om trådarna i högtalarkablarna rör vid bakpanelen eller om + och sidorna rör vid varandra. ( Skyddskrets (v sid. 64)) 0 Rör aldrig högtalaranslutningarna när nätsladden är ansluten. I detta fall finns risk för elektriska stötar. 0 Använd högtalare med en impedans på 4 16 Ω/ohm. 2 3 Lossa högtalarkontakten genom att vrida den moturs. Sätt i högtalarkabelns ledning i fästet på högtalarkontakten. o Ansluta högtalarkablarna 1 Kontrollera noggrant vänster (V) och höger (H) kanal på högtalarna som ansluts till den här enheten och se till att ansluta så att polariteterna är korrekta. Skala av ca 10 mm av isoleringen från högtalarkabelns ände och snurra sedan ihop ledningarna ordentligt eller gör en terminering. 4 Dra fast högtalarkontakten genom att vrida den medurs. 20

21 Högtalaranslutning (R) (L) w q w q 21

22 Ansluta en PC eller Mac Genom att ansluta en dator till USB-DAC-porten på enhetens baksida med en vanlig USB-kabel (medföljer) kan den här enheten användas som en D/Akonverterare. (v sid. 30) OBSERVERA 0 Innan du ansluter den här enheten till en dator via USB ska drivrutinerna installeras på datorn. (v sid. 31) 0 Hämta drivrutinen på sidan för PMA-60 på Denon webbplats. 0 Använd en kabel som är högst 3 m när du ansluter datorn. USB 2.0-kabel (medföljer) Typ A Typ B Dator där drivrutinen och ett uppspelningsprogram har installerats 22

23 Ansluta till en enhet som har utgångar för digitalt ljud Använd den här anslutningen för att spela upp digitala ljudsignaler på den här enheten eller konvertera signaler för uppspelning med D/A-konverteraren. (v sid. 39) CD-spelare/ Digital enhet OPTICAL OUT COAXIAL OUT o Ingångssignaler som kan spelas upp Se D/A-konverterare (v sid. 63). 23

24 Ansluta till en enhet som har analoga ljudutgångar Den här enheten kan anslutas till en analog enhet som t.ex. en CD-spelare. CD-spelare/ analog enhet AUDIO OUT R L R L R L 24

25 Ansluta nätkabeln Anslut nätkabeln till ett vägguttag när alla anslutningar är klara. Nätkabel (medföljer) Till vägguttag (230 V, 50/60 Hz) 25

26 o Innehåll Grundläggande funktioner Slå på strömmen 27 Ställa in strömbrytaren på standby 27 Välja ingångskälla 28 Justera volymen 29 Stänga av ljudet tillfälligt (Ljuddämpning) 29 Ändra displayens ljusstyrka 29 Spela upp från en enhet Ansluta och spela upp från en dator (USB-DAC) 30 Lyssna på musik via en digital anslutning (COAXIAL/OPTICAL-1/ OPTICAL-2) 39 Lyssna på musik via en analog anslutning (AUX) 40 Lyssna på musik från en Bluetooth-enhet 41 26

27 Grundläggande funktioner Volyminställningsratt Slå på strömmen 1 Tryck på X för att slå på strömmen till enheten. Aktiverar visningen. DIMMER INPUT SELECT df Skärm AMP POWER X VOLUME df 0 Du kan även trycka på AMP POWER X på fjärrkontrollen för att slå på strömmen från standby-läget. 1 Ställa in strömbrytaren på standby Tryck på X. Stänger av displayen. 0 Du kan även ställa enheten i standby-läge genom att trycka på AMP POWER X på fjärrkontrollen. OBSERVERA 0 När strömmen är i standby-läge är vissa kretsar aktiva. Om du ska ut och resa under en längre tid bör nätkabeln kopplas ut från vägguttaget. 27

28 Välja ingångskälla o Välja USB-DAC, DIGITAL IN eller ANALOG IN 1 Tryck på q för att välja ingångskällan som ska spelas upp. Följande ikon visas på skärmen. o Välja Bluetooth 1 Tryck på V. Följande ikon visas på skärmen. Bluetooth: Ansluter och spelar upp från en Bluetooth-enhet. USB-DAC: Spelar upp ljud på datorn. 0 Du kan även trycka på V på fjärrkontrollen för att växla läge. COAXIAL: Spelar upp enheten som är ansluten till COAXIAL-anslutningen. OPTICAL-1: Spelar upp enheten som är ansluten till OPTICAL 1-anslutningen. OPTICAL-2: Spelar upp enheten som är ansluten till OPTICAL 2-anslutningen. AUX: Spelar upp enheten som är ansluten till AUX-anslutningen. 0 Du kan även använda INPUT SELECT df på fjärrkontrollen för att växla läge. 28

29 Justera volymen 1 Vrid volyminställningsratten för att justera volymen. Volymen visas på skärmen. 0 Du kan även använda VOLUME df på fjärrkontrollen för att växla läge. 0 Du kan justera volymnivån till --- db (ljud avstängt) och mellan -90 db och 0 db. Stänga av ljudet tillfälligt (Ljuddämpning) 1 Tryck på : på fjärrkontrollen. MUTING visas på skärmen. Ändra displayens ljusstyrka Skärmens ljusstyrka kan ställas in på tre nivåer. 1 Tryck på DIMMER på fjärrkontrollen. 0 Ljusstyrkan på displayen ändras varje gång du trycker på knappen. 0 DIMMER-knappen kontrollerar även Denons CD-spelare DCD-50 så att DCD-50 och den här enheten kan användas samtidigt. Om de två enheterna har olika inställningar ska du trycka på knappen och hålla den intryckt i minst 2 sekunder för att återställa till grundinställningen och sedan göra önskad ändring. 0 Displayens ljusstyrka är inställd på maximal ljusstyrka som standard. 0 Tryck på : för att avbryta inmatningen. 29

30 Spela upp från en enhet Ansluta och spela upp från en dator (USB-DAC) Du får en högkvalitativ ljuduppspelning från enhetens inbyggda D/Akonverterare genom att överföra musikfiler till den här enheten från en USB-ansluten dator. 0 Innan du ansluter den här enheten till en dator via USB ska drivrutinerna installeras på datorn. 0 Ingen drivrutin behöver installeras för Mac OS. 0 Alla vanligt förekommande uppspelningsprogram som kan köpas i handeln eller laddas ned från Internet kan användas för att spela upp filer på datorn. o Dator (systemkrav) Operativsystem 0 Windows 7, Windows 8, Windows 8.1 eller Windows 10 0 Mac OS X 10.10, eller macos USB 0 USB 2.0: USB High speed/usb Audio Class ver DSD är ett registrerat varumärke. 0 Microsoft, Windows 7, Windows 8, Windows 8.1 och Windows 10 är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. 0 ASIO är ett varumärke tillhörande Steinberg Media Technologies GmbH. 0 Apple, Macintosh och Mac OS är varumärken som tillhör Apple Inc., registrerade i USA och andra länder. Windows OS Installera de dedikerade drivrutinerna (v sid. 31) Mac OS Ljudenhetsinställningar (v sid. 37) OBSERVERA 0 Enhetens funktion har kontrollerats av oss enligt systemkrav men det garanterar inte att den fungerar med alla system. 30

31 o Installera de dedikerade drivrutinerna (Enbart Windows OS) n Installera drivrutinen 4 Installera drivrutinen. A Välj språket som ska användas under installationen. B Klicka på OK. 1 Koppla loss USB-kabeln mellan datorn och enheten. 0 Drivrutinen installeras inte på rätt sätt om datorn är ansluten till enheten med en USB-kabel. 0 Om enheten och datorn är anslutna med en USB-kabel och datorn redan har startats när installationen ska påbörjas måste du koppla loss USB-kabeln och starta om datorn. w q 2 Ladda ned avsedd drivrutin till din dator från avsnittet Download på sidan PMA-60 på Denon webbplats. 3 Packa upp den nedladdade filen och dubbelklicka på.exe-filen. 31

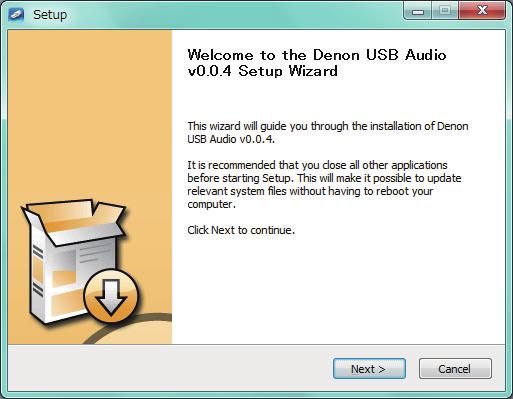

32 C Guidens meny visas. Klicka på Next. D Läs igenom avtalstexten och klicka på I accept the terms of the License Agreement. E Klicka på Next. e r t 32

33 F Klicka på Install i installationsguidens dialogruta. 0 Installationen startar. Utför inte någon funktion på datorn förrän installationen är klar. G Klicka på Next. y u 33

34 H Klicka på Finish när installationen är klar. I Klicka på Ja. o i 5 Stäng av strömmen till enheten och anslut enheten och datorn med USB-kabeln (medföljer). 0 Information om anslutningarna finns i Ansluta en PC eller Mac (v sid. 22). 34

35 6 Tryck på X. 0 När enheten startas kommer datorn automatiskt att hitta den här enheten och ansluta till den. 7 Tryck på q för att byta ingångskälla till USB-DAC. 8 Kontrollera den installerade drivrutinen. A Klicka på Start -knappen och sedan på Kontrollpanelen på datorn. 0 Kontrollpanelens meny visas. B Klicka på Ljud -ikonen. 0 Menyskärmen för ljud öppnas. C Kontrollera att det finns en bock vid Standardenhet under i PMA-60 på fliken Uppspelning. 0 Klicka på PMA-60 och Standard om någon annan enhet har markerats med bock. 9 Kontrollera ljudutgången. Sänder ut en TEST-signal från datorn och kontrollerar ljudutmatningen från USB-DAC-funktionen. A Välj PMA-60 och klicka på Egenskaper. 0 Egenskapsfönstret för PMA-60 öppnas. PMA-60 q 35

36 B Klicka på fliken Avancerat. C Välj samplingshastigheten och överföringshastigheten som ska användas för D/A-konverteraren. 0 Vi rekommenderar att välja Kanal 2, 24 bitar, Hz (Studiokvalitet) (Windows 7). 0 Vi rekommenderar att välja Kanal 2, 32 bitar, Hz (Studiokvalitet) (Windows 8/Windows 8.1/Windows 10). D Klicka på Verkställ. E Klicka på Testa. 0 Kontrollera att ljudet från den här enheten skickas ut från datorn. OBSERVERA 0 De dedikerade drivrutinerna måste installeras på PC:n innan den här enheten kan anslutas till denna PC. Enheten beter sig inte korrekt om den ansluts till en PC innan de dedikerade drivrutinerna har installerats. 0 Funktionen kan misslyckas för vissa typer av maskinvara och programvaruinställningar på datorn. 0 Det krävs programvara med drivrutin för ljudströmning in och ut (ASIO) för att spela upp filer med samplingsfrekvens på 352,8 khz/384 khz utan nedsampling. Kontrollera spelarens programvara innan du spelar upp filer med ASIOdrivrutinerna. 0 Läs i FAQ på om det uppstår problem med att spela upp ljud från din dator via den här enheten. Du kan även kontrollera supportsidorna för ditt uppspelningsprogram. w t e r 36

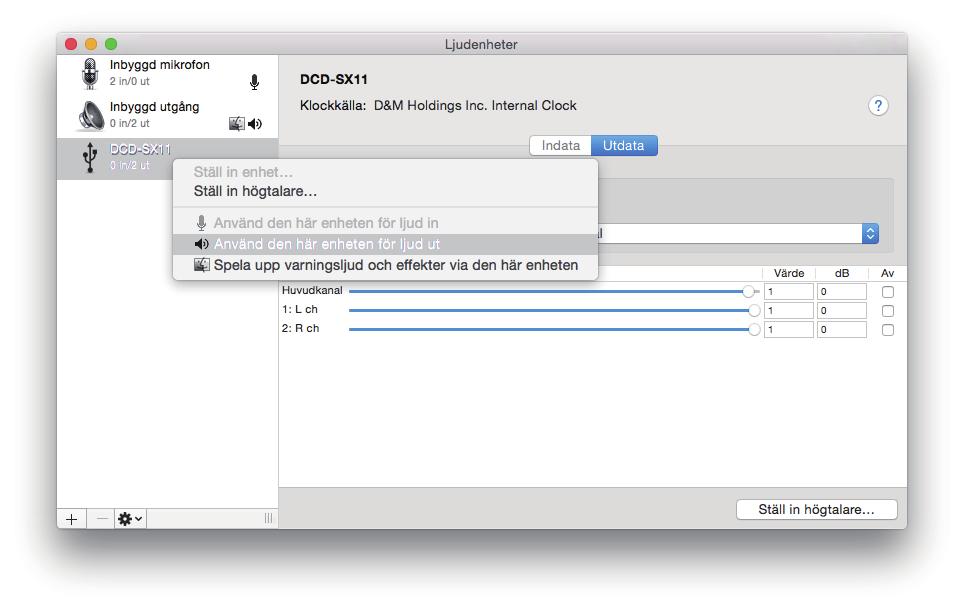

37 o Ljudenhetinställningar (Enbart Mac OS) A Stäng av strömmen till enheten och anslut enheten och din Mac med USB-kabeln (medföljer). 0 Anslutningsanvisningar finns i avsnittet Ansluta en dator (PC eller Mac). (v sid. 22) B Tryck på X. C Tryck på q för att byta ingångskälla till USB-DAC. D Flytta markören till Gå på datorskärmen och klicka sedan på Verktygsprogram. 0 Verktygslistan visas. E Dubbelklicka på Ljud-/MIDI-inställningar. 0 Menyskärmen för Ljudenheter öppnas. F Kontrollera att Använd den här enheten för ljud ut är markerat i PMA Om en annan enhet är markerad ska du markera och alternativklicka på PMA-60 och sedan välja Använd den här enheten för ljud ut. y PMA-60 PMA-60 37

38 G Välj PMA-60 -formatet. 0 Vanligtvis rekommenderas att välja formatet ,0 Hz och 2knl-32bitar heltal. o Avspelning Installera lämpligt uppspelningsprogram i förväg på datorn. Använd USB-DAC-porten på bakpanelen för att ansluta den här enheten till en dator. (v sid. 22) PMA-60 PMA-60 1 Tryck på q för att byta ingångskälla till USB-DAC. Starta uppspelningen i datorns uppspelningsprogram. Den digitala ljudsignal som används visas på följande sätt på skärmen. u eller H Avsluta Ljud-/MIDI-inställningar. (xxx anger samplingsfrekvensen.) 0 Om samplingsfrekvensen inte kan identifieras visas Unlocked. 0 Unsupported visas när ljudsignalerna som matas in inte stöds av den här enheten. 38

39 o Ingångssignaler som kan spelas upp Se D/A-konverterare (v sid. 63). OBSERVERA 0 Det går att använda funktioner som t.ex. uppspelning och paus från datorn. I det här läget kan du inte använda knapparna på enheten eller fjärrkontrollen. 0 Du kan även reglera volymen och equalizern på datorn. Lyssna på musiken med rätt volym. 0 När den här enheten fungerar som en D/A-konverterare hörs inget ljud från datorns högtalare. 0 Om du kopplar loss datorn från enheten medan du spelar upp musik via ett program på datorn kan programmet låsa sig. Stäng alltid ned uppspelningsprogrammet innan du kopplar loss datorn. 0 Om ett fel inträffar på datorn ska du koppla ur USB-kabeln och starta om datorn. 0 Samplingsfrekvensen i musikuppspelningsprogrammet och den här enheten kan vara olika. 0 Använd en kabel som är högst 3 m när du ansluter datorn. Lyssna på musik via en digital anslutning (COAXIAL/OPTICAL-1/ OPTICAL-2) 1 Tryck på q för att byta ingångskälla till COAXIAL, OPTICAL-1 eller OPTICAL-2. Den digitala ljudsignal som används visas på följande sätt på skärmen. 2 eller eller (xxxx anger samplingsfrekvensen.) 0 Om samplingsfrekvensen inte kan identifieras visas Unlocked. 0 Unsupported visas när ljudsignalerna som matas in inte stöds av den här enheten. Spela upp musik på den anslutna enheten. Högtalarna spelar upp musik från den anslutna enheten. 39

40 o Ingångssignaler som kan spelas upp Se D/A-konverterare (v sid. 63). OBSERVERA 0 Använd inte andra signaler än PCM-signaler som t.ex. Dolby Digital och DTS. Det kan orsaka störningar och skada högtalarna. Lyssna på musik via en analog anslutning (AUX) 1 Tryck på q för att byta ingångskälla till AUX. 2 Spela upp musik på den anslutna enheten. Högtalarna spelar upp musik från den anslutna enheten. 40

41 Lyssna på musik från en Bluetoothenhet Du kan lyssna på musik trådlöst genom att ansluta den här enheten till en Bluetooth-enhet via Bluetooth. o Sammankoppling Sammankoppling (registrering) måste göras för att ansluta en Bluetooth-enhet till den här enheten via Bluetooth. När enheterna är sammankopplade kan de auktorisera varandra och ansluta utan att problem uppstår. Om det är första gången du använder Bluetooth kan du behöva sammankoppla den här enheten och Bluetooth-enheten som ska anslutas. Den här enheten kan lagra sammankopplingsinformation till maximalt 8 enheter. o Hur du skapar en Bluetooth-anslutning Det finns tre metoder för att skapa Bluetooth-anslutningar. Använd den metod som passar din situation. Metod 1 Metod 2 Metod 3 Sammankoppla med den här enheten för första gången (v sid. 42) Ansluta en Bluetooth-enhet som den här enheten har sammankopplats med förut (v sid. 45) Ansluta en Bluetooth-enhet med NFC-funktion via NFC (v sid. 46) OBSERVERA 0 Du kan inte spela upp musik från flera Bluetooth-enheter samtidigt. 41

42 o Metod 1: Sammankoppla med den här enheten för första gången 1 Innehåll Anslutningar Avspelning Inställningar Tips Bilaga Tryck på X för att slå på strömmen till den här enheten. Aktiverar visningen. 3 Tryck på V i 3 sekunder eller längre. Pairing visas på skärmen och enheten ställs i sammankopplingsläge. 0 När du trycker på V för första gången efter inköp ställs den här enheten automatiskt i sammankopplingsläget. 2 Starta Bluetooth-funktionen på Bluetooth-enheten. 0 Mer information om detta finns i bruksanvisningen till din Bluetooth-enhet. Bluetooth PÅ 42

43 4 Välj Denon PMA-60 i listan med enheter som visas på Bluetooth-enhetens skärm. När sammankoppling är klar och enheten är ansluten via Bluetooth, visas enhetsnamnet på den här enhetens skärm. 0 Om Denon PMA-60 inte visas på Bluetooth-enhetens skärm ska du söka efter enheter på Bluetooth-enheten. 0 Om ett lösenord begärs på skärmen på din Bluetooth-enhet ska du ange Engelska bokstäver, siffror och vissa symboler visas. Inkompatibla tecken visas som. (punkt). Denon PMA-60 43

44 5 Spela upp musik på Bluetooth-enheten. Högtalarna spelar upp musik som spelas av Bluetooth-enheten. 0 Ändra till passande volym. 0 Om sammankopplingen misslyckas kan du försöka igen från steg 3. 0 Om du vill sammankoppla en annan Bluetooth-enhet kan du upprepa steg 2 till 5 för de enheter du vill sammankoppla med. 0 Om ingen Bluetooth-enhet är ansluten visas No Connection på skärmen. OBSERVERA 0 Sammankopplingsläget för den här enheten varar i ungefär 5 minuter. Om sammankopplingsläget på den här enheten är avslutat innan sammankopplingen är utförd försöker du igen från steg 3. 0 Den här enheten kan inte sammankopplas med Bluetooth-enheter med annat lösenord än

45 o Metod 2: Ansluta en Bluetooth-enhet som den här enheten har sammankopplats med förut 1 Innehåll Anslutningar Avspelning Inställningar Tips Bilaga Starta Bluetooth-funktionen på Bluetooth-enheten. 0 Mer information om detta finns i bruksanvisningen till din Bluetooth-enhet. 2 Välj Denon PMA-60 i listan med enheter som visas på Bluetooth-enhetens skärm. Strömmen till den här enheten slås automatiskt på och den här enheten försöker etablera Bluetooth-anslutningen. När enheten är ansluten via Bluetooth, visas enhetsnamnet på den här enhetens skärm. Bluetooth PÅ Denon PMA-60 3 Spela upp musik på Bluetooth-enheten. Högtalarna spelar upp musik från Bluetooth-enheten. 45

46 o Metod 3: Ansluta en Bluetooth-enhet med NFC-funktion via NFC Med en enkel beröring kan du ansluta en Bluetooth-enhet med den här enheten, starta den och sammankoppla den här enheten och Bluetoothenheten. 1 Starta NFC-funktionen på Bluetooth-enheten. 0 Mer information om detta finns i bruksanvisningen till din Bluetooth-enhet. 3 Spela upp musik på Bluetooth-enheten. Den här enheten spelar upp musik från Bluetooth-enheten. 2 Rör vid Q på den här enheten med den del av Bluetooth-enheten som har NFC-antennen. Strömmen till den här enheten slås på och den här enheten försöker etablera Bluetooth-anslutningen. När enheten är ansluten via Bluetooth, visas enhetsnamnet på den här enhetens skärm. 0 Slutför de steg som anges på Bluetooth-enheten. 0 När du rör vid N-markeringen (Q) på den här enheten med Bluetoothenheten som spelar upp musik, kommer denna enhet att spela upp musiken. 0 Rör vid N-markeringen (Q) igen under Bluetooth-anslutningen för att koppla från anslutningen. 0 När du rör vid N-markeringen (Q) med en annan Bluetooth-enhet under Bluetooth-anslutningen, avslutas uppspelningen från den första Bluetoothenheten och den andra Bluetooth-enheten ansluts. OBSERVERA 0 Innan du upprätthåller en NFC-anslutning, avslutar du låsfunktionen på Bluetoothenheten. 0 Rör den här enheten försiktigt med Bluetooth-enheten. 46

47 o Ansluta flera Bluetooth-enheter samtidigt (flerpunktsfunktion) Enheten kan bara spela upp musik från en ansluten Bluetooth-enhet, men totalt 3 Bluetooth-enheter kan vara anslutna samtidigt. ( Lyssna på musik från en Bluetooth-enhet (v sid. 41)) Detta är användbart för att byta mellan flera uppspelningsenheter som används ofta utan att behöva återansluta dem. Sammankoppla enheter som du vill ansluta med i förväg. Ljudsignaler Spelar upp Ansluten via Bluetooth 47

48 o Byta uppspelningsenhet 1 2 Stoppa eller pausa den enhet som spelar för tillfället. Starta uppspelning på den enhet du vill använda. 0 Aktivera standby-läge för denna enhet innan du stänger av Bluetooth-enhetens Bluetooth-funktion. 48

49 Menykarta Mer information om menyfunktioner finns på följande sida. Rekommenderade inställningar finns inställda som standardinställningar för enheten. Du kan anpassa den här enheten till ditt befintliga system och dina önskemål. Inställningsobjekt Betydelse Sidan Source Direct Anger Source Direct-läge. Ljudsignalen passerar inte genom kretsarna för ljudkvalitetsjustering (Bass, Treble, Balance). Detta ger en uppspelning som är mer trogen det ursprungliga ljudet, men inaktiverar ljudkvalitetsjustering. Bass Justerar basljudet. 51 Treble Justerar diskanten. 51 Balance Ställer in volymbalansen vänster/höger. 51 H/P AMP Gain Ställ in förstärkningen för hörlursförstärkaren. Ställ in detta efter impedansen på de anslutna hörlurarna. 51 Bluetooth Innehåll Anslutningar Avspelning Inställningar Tips Bilaga Växlar Bluetooth-funktionen på/av. Genom att stoppa Bluetooth-funktionen minskas bruset som påverkar ljudkvaliteten så att du får bättre ljudkvalitet på uppspelningen. Auto Standby Ange om enheten automatiskt ska gå till standby-läge när det inte funnits någon ingångssignal eller användning under 30 minuter

50 uio p ENTER BACK AMP SETUP o Använda Menyerna Tryck på AMP SETUP. Menyn visas på skärmen. Använd ui för att välja menyn där du anger eller använder inställningar och tryck sedan på ENTER. Använd uio p för att ändra till önskad inställning. Tryck på ENTER för att bekräfta inställningen. 0 Tryck på BACK eller p för att gå tillbaka till den förra punkten. 0 Stäng menyn genom att trycka på AMP SETUP medan menyn visas. Menyn stängs. 50

51 Source Direct Anger Source Direct-läge. Ljudsignalen passerar inte genom kretsarna för ljudkvalitetsjustering (Bass, Treble, Balance). Detta ger en uppspelning som är mer trogen det ursprungliga ljudet, men inaktiverar ljudkvalitetsjustering. Off (Standard): On: Bass Justerar basljudet. 8dB +8dB(Standard : 0dB) Treble Justerar diskanten. Inaktivera Source Direct-funktionen. Uppspelningsljudet är närmare källans ljud. Tonjustering (Bass, Treble, Balance) är inaktiverad. H/P AMP Gain Ställ in förstärkningen för hörlursförstärkaren. Ställ in detta efter impedansen på de anslutna hörlurarna. Det är lämpligt att ställa in detta på Låg -sidan om hörlurarna har låg impedans och på Hög -sidan om de har hög impedans. Low: Mid (Standard): High: OBSERVERA Ställ in förstärkningen för hörlursförstärkaren på Low. Ställ in när volymen är för hög, även om ingångsnivån är Mid. Ställ in förstärkningen för hörlursförstärkaren på Mid. Ställ in insignalen för hörlursförstärkaren till High. Ställ in när ljudvolymen inte är tillräcklig, även när förstärkningsinställningen är Mid. 0 Volymen i hörlurarna varierar beroende på inställningen H/P AMP Gain. Sänk volymen eller stäng av ljudet tillfälligt innan du ändrar den här inställningen om du håller på att spela upp ljud. 8dB +8dB(Standard : 0dB) Balance Använd o p för att ställa in volymbalansen vänster/höger. 51

52 Bluetooth Genom att stoppa Bluetooth-funktionen minskas bruset som påverkar ljudkvaliteten så att du får bättre ljudkvalitet på uppspelningen. On (Standard): Off: Aktiverar Bluetooth-funktionen. Inaktiverar Bluetooth-funktionen. 0 Om Bluetooth är Off går det inte att växla ingångskällan till Bluetooth. Auto Standby Om varken en ingångssignal eller någon funktionsanvändning förekommer på 30 minuter ställs enheten automatiskt i standby-läget. On (Standard): Off: Enheten aktiverar standby efter 30 minuter. Enheten aktiverar inte standby automatiskt. 52

53 o Innehåll Tips Jag vill starta strömmen till den här enheten från en Bluetooth-enhet 54 Jag vill byta anslutning till en annan Bluetooth-enhet 54 Jag vill ansluta via NFC till en enhet med NFC aktiverat 54 Jag vill själv justera tonen 54 Jag vill att det uppspelade ljudet är troget originalljudet 54 Felsökning Enheten startar inte/enheten är avstängd 56 Inget ljud spelas upp 57 Ljudet är förvrängt, avbryts eller ljudstörningar hörs 58 Förväntat ljud hörs inte 58 Filer på datorn kan inte spelas upp 59 Ljud från digitala enheter kan inte spelas upp (Koaxial/Optisk) 60 Funktionerna kan inte utföras med fjärrkontrollen 60 Bluetooth kan inte spelas upp 61 NFC-anslutningen misslyckades 61 53

54 Tips Jag vill starta strömmen till den här enheten från en Bluetooth-enhet 0 När du har sammankopplat den här enheten och en Bluetooth-enhet kan du starta den här enheten via Bluetooth-enheten. Välj PMA-60 i listan med Bluetooth-enheter för att starta den här enheten. Jag vill byta anslutning till en annan Bluetooth-enhet 0 Den här enheten kan bara spela upp musik från en ansluten Bluetooth-enhet, men totalt 3 Bluetooth-enheter kan vara anslutna samtidigt. För att på ett lätt sätt byta anslutning bör du alltid ha Bluetooth-enheter som används ofta anslutna. Om flera Bluetooth-enheter är anslutna och du vill byta till en annan Bluetooth-enhet ska du stoppa uppspelningen på enheten som används och starta uppspelning från den Bluetooth-enhet du vill spela musik från. (v sid. 48) Jag vill ansluta via NFC till en enhet med NFC aktiverat 0 Aktivera NFC-funktionen på en enhet med NFC aktiverat och vidrör N-markeringen (Q) på den här enheten med NFC-enheten. (v sid. 46) Jag vill själv justera tonen 0 Justera Bass, Treble och Balance i inställningsmenyn till önskade nivåer. (v sid. 51) Jag vill att det uppspelade ljudet är troget originalljudet 0 Ställ in Source Direct på On i inställningsmenyn. (v sid. 51) 54

55 Felsökning 1. Är anslutningarna riktigt gjorda? 2. Används apparaten enligt anvisningarna i denna bruksanvisning? 3. Fungerar de olika komponenterna rätt? Gå igenom symptomen i detta avsnitt om apparaten inte fungerar på rätt sätt. Om symptomen inte stämmer överens med de som beskrivs här bör du kontakta din återförsäljare då det kan vara fel på den här enheten. Dra i så fall omedelbart ur stickproppen ur vägguttaget och vänd dig till den butik där du köpte den här enheten. 55

56 o Enheten startar inte/enheten är avstängd Symptom Orsak / Åtgärd Sidan Strömmen slås inte på. 0 Kontrollera att nätkabeln är ordentligt isatt i nätuttaget. 25 Strömmen stängs av automatiskt. Strömmen stängs av och indikatorn för skyddskrets blinkar rött ungefär varannan sekund. Strömmen stängs av och indikatorn för skyddskrets blinkar rött ungefär två gånger per sekund. 0 Kontrollera anslutningen mellan den här enheten och nätkabeln Enheten är i standby-läget. Tryck på strömknappen (X) Använd nätkabeln som medföljer enheten Automatiskt standby-läge är på. När cirka 30 minuter har gått utan någon inkommande ljudsignal ställs den här enheten automatiskt i standby-läge. Ställ in Auto Standby på Off i inställningsmenyn om du vill stänga av det automatiska standby-läget. 0 Skyddskretsen har aktiverats på grund av hög temperatur inuti enheten. Stäng av strömmen och vänta ca en timme tills enheten har svalnat och slå sedan på strömmen igen. 0 Installera om apparaten på ett ställe med bra ventilation. - 0 Kontrollera högtalaranslutningarna. Skyddskretsen kan ha aktiverats på grund av kortslutna högtalarkablar eller av att en ledare har lossnat och kommit i kontakt med enhetens bakpanel. När du har pluggat ur strömkabeln vrider du om ledarna och ansluter kabeln igen. 0 Sänk volymen och slå på strömmen igen Förstärkarkretsen i den här enheten fungerar inte. Dra ut nätkabeln ur vägguttaget och kontakta vårt kundcenter

57 o Inget ljud spelas upp Symptom Orsak / Åtgärd Sidan Inget ljud hörs. 0 Kontrollera anslutningarna till alla enheter Kontrollera ljudinställningarna på datorn Sätt i anslutningskablarna hela vägen i uttagen. - 0 Kontrollera att kabelns hölje inte är insatt i högtalaranslutningen Kontrollera om kablarna är skadade. - 0 Kontrollera att rätt ingångskälla har valts Kontrollera att strömmen till den här enheten och ansluten enhet är på. - 0 Ändra till passande volym på den här enheten och den anslutna enheten För att spela upp via en Bluetooth-anslutning måste den här enheten vara sammankopplad med en Bluetooth-enhet. 0 Om ljuddämpat läge är aktiverat ska det avbrytas Inget ljud hörs från högtalarna när hörlurar är anslutna

58 o Ljudet är förvrängt, avbryts eller ljudstörningar hörs Symptom Orsak / Åtgärd Sidan Ljudet är förvrängt, avbryts eller ljudstörningar hörs. Ljudet avbryts under uppspelning av musik på en dator. o Förväntat ljud hörs inte 0 Ändra till passande volym på den här enheten och den anslutna enheten Placera den Bluetooth-anslutna enheten närmare den här enheten. - 0 Placera den här enheten långt från mikrovågor, trådlösa LAN-enheter, o.s.v Starta om Bluetooth-enheten. - 0 Sänk volymen på uppspelningsenheten som är ansluten till AUX-anslutningen. - 0 Byt H/P AMP Gain till High om du använder hörlurar med hög impedans eller låg känslighet Vid uppspelning av musik från en dator ska inga andra program än uppspelningsprogramvaran köras. - Symptom Orsak / Åtgärd Sidan Det hörs inget ljud i en av högtalarna. Vänster/Höger stereoljud är omvända. Inställda värden visas inte i Bass, Treble och Balance. 0 Kontrollera att högtalarkablarna är rätt anslutna Ställ in volymbalansen för vänster/höger med Balance i inställningsmenyn Kontrollera att vänster och höger högtalare är anslutna till rätt högtalaranslutningar Ställ in Off på Source Direct. 51 Hörlursvolymen är låg. 0 Byt H/P AMP Gain till High om du använder hörlurar med hög impedans eller låg känslighet

59 o Filer på datorn kan inte spelas upp Symptom Orsak / Åtgärd Sidan Datorn kan inte identifiera den här enheten. Den här enheten är inte vald som uppspelningsenhet. 0 Återanslut USB-kabeln till USB-porten på din dator. Om enheten fortfarande inte identifieras efter återanslutning ska en annan USB-port användas. 0 Starta om din dator. 0 Kontrollera datorns operativsystem Om datorns operativsystem är Windows måste en dedikerad drivrutin installeras Välj den här enheten som uppspelningsenhet under datorns ljudinställningar. 30 Unlocked visas. 0 När digitala ljudsignaler inte kan identifieras visas Unlocked. 38 Unsupported visas. 0 Unsupported visas när ljudsignalerna som matas in inte stöds av den här enheten. Kontrollera inställningarna på datorn eller i uppspelningsprogrammet. 0 Om datorn som du använder är Mac OS ska du kontrollera om formatet PMA-60 har ställts in under ,0 Hz med Ljud-/MIDI-inställningar

60 o Ljud från digitala enheter kan inte spelas upp (Koaxial/Optisk) Symptom Orsak / Åtgärd Sidan Unlocked visas. 0 När digitala ljudsignaler inte kan identifieras visas Unlocked. 39 Unsupported visas. 0 Unsupported visas när ljudsignalerna som matas in inte stöds av den här enheten. Kontrollera formatet för ljudsignalen från din digitala enhet. o Funktionerna kan inte utföras med fjärrkontrollen Symptom Orsak / Åtgärd Sidan Funktionerna kan inte utföras med fjärrkontrollen. 0 Batterierna är förbrukade. Sätt i nya batterier Använd fjärrkontrollen inom ett avstånd på ca 7 m från apparaten och i en 30 vinkel Ta bort allt som står i vägen mellan apparaten och fjärrkontrollen. - 0 Det myntformade litiumbatteriet (CR2025) är inte korrekt placerat. Korrigera placeringen så att +-symbolen som är ingraverad på batteriet ligger uppåt. 0 Apparatens fjärrkontrollsensor utsätts för stark belysning (direkt solljus, fluorescerande belysning e.likn.). Flytta apparaten till en plats där fjärrkontrollsensorn inte utsätts för stark belysning. 0 Om du använder en 3D-videoenhet kan det hända att fjärrkontrollen inte fungerar på grund av effekter i den trådlösa kommunikationen mellan enheterna (t.ex. TV och 3D-glasögon). Rikta i så fall om enheterna för 3D-kommunikation och ändra avståndet mellan dem så att du är säker på att de inte påverkar fjärrkontrollfunktionen för den här enheten

61 o Bluetooth kan inte spelas upp Symptom Orsak / Åtgärd Sidan Bluetooth-enheter kan inte anslutas till denna enhet. 0 Bluetooth-funktionen på Bluetooth-enheten har inte aktiverats. Läs om hur du aktiverar Bluetoothfunktionen på Bluetooth-enheten i dess bruksanvisning. 0 För Bluetooth-enheten närmare den här enheten. - 0 Bluetooth-enheten kan inte ansluta till den här enheten om den inte är kompatibel med A2DP-profilen. - 0 Starta om Bluetooth-enheten och försök igen. - 0 Bluetooth-funktionen är av. Tryck på Bluetooth-knappen, aktivera Bluetooth-funktionen och anslut igen. 52 Ljudet stängs av. 0 För Bluetooth-enheten närmare den här enheten. - o NFC-anslutningen misslyckades 0 Avlägsna alla hinder mellan Bluetooth-enheten och den här enheten. - 0 För att undvika elektromagnetiska störningar ska den här enheten placeras långt från mikrovågsugnar, trådlösa LAN-enheter och andra Bluetooth-enheter. 0 Återanslut till Bluetooth-enheten. - Symptom Orsak / Åtgärd Sidan NFC-anslutningen misslyckades. 0 Kontrollera att Bluetooth-enheten har NFC-funktionalitet. - 0 Rör vid den här enhetens N-markering (Q) och kontrollera placeringen av NFC-antennen på Bluetoothenheten. Rör ordentligt vid den tills Bluetooth-enheten svarar

62 Återställa fabriksinställningar Utför detta då den här enheten inte fungerar ordentligt. Olika inställningar återställs till fabriksinställningarna. Gör om inställningarna. 1 Om den här enheten är i standby-läge trycker du på X samtidigt som du håller in q. INITIALIZE visas på skärmen och den här enheten startar om. OBSERVERA 0 Sammankopplingsinformation som sparats på enheten initialiseras också. Sammankoppla igen. 62

63 Specifikation av ljudformat som stöds D/A-konverterare n USB-DAC Samplingsfrekvens Överföringslängd DSD (2 kanaler) 2,8/5,6/11,2 MHz 1 bitar Linjärt PCM (2 kanaler) n Koaxial/Optisk Linjärt PCM (2 kanaler) 44,1/48/88,2/96/ 176,4/192/352,8/ 384 khz Samplingsfrekvens 32/44,1/48/88,2/96/ 176,4/192 khz 16/24/32 bitar Överföringslängd 16/24 bitar Spela upp från Bluetooth-enheter Den här enheten stöder följande Bluetooth-profiler. 0 A2DP (Advanced Audio Distribution Profile) : Om en Bluetooth-enhet som stöder dessa tekniska data ansluts kan högkvalitativ sändning av mono eller stereo göras via strömning. 0 AVRCP (Audio/Video Remote Control Profile) : Om en Bluetooth-enhet som stöder dessa tekniska data ansluts kan du styra Bluetooth-enheten med den här enheten. Bluetooth-kommunikation De radiovågor som sänds ut av den här enheten kan påverka medicinsk utrustning. Interferensen av radiovågor kan orsaka fel. Därför bör strömmen till den här enheten och Bluetooth-enheter stängas av på följande platser. 0 Sjukhus, tåg, flygplan, bensinstationer och andra platser där brandfarliga gaser kan förekomma. 0 Platser nära automatiska dörrar och brandlarm. 63

64 Förklaring av termer Bluetooth Teknologi för trådlös närfältskommunikation. Den här enheten kan ansluta till Bluetooth-enheter trådlöst. För att upprätthålla en Bluetooth-anslutning måste du först sammankoppla (registrera). DSD (Direct-Stream Digital) En av inspelningsmetoderna för ljuddata. Det är det signalförhållande som används för att lagra ljudsignaler på en Super Audio CD och Δ-Σmodulerat digitalt ljud. NFC (Near Field Communication) Teknologi för trådlös närfältskommunikation. Allt du behöver göra är att röra den här enheten med en enhet med NFC-funktionalitet för att skapa en anslutning mellan dem. Samplingsfrekvens Sampling innebär att en ljudvåg (analog signal) avläses med jämna mellanrum och att ljudvågens höjd anges vid varje avläsning i digitaliserat format (skapar en digital signal). Antalet avläsningar som görs varje sekund kallas samplingsfrekvens. Ju större värde, desto närmare ligger det återgivna ljudet originalet. Sammankoppling Sammankoppling (registrering) måste göras för att ansluta en Bluetoothenhet till den här enheten via Bluetooth. När de sammankopplats kan enheterna auktorisera varandra och ansluta utan att problem uppstår. Om det är första gången du använder Bluetooth kan du behöva sammankoppla den här enheten och Bluetooth-enheten som ska anslutas. Den här enheten kan lagra sammankopplingsinformation till maximalt 8 enheter. Skyddskrets Den här är en funktion som förhindrar att enheterna skadas av onormala förhållanden som t.ex. överlast, spänningsspikar eller för höga temperaturer. Linjär PCM Okomprimerade PCM (Pulse Code Modulation)-signaler. Till skillnad från komprimerade ljudkällor som t.ex. MP3 reduceras varken ljudkvaliteten eller det dynamiska omfånget. 64

65 Varumärkesinformation Bluetooth -ordet och logotyper är registrerade varumärken tillhörande Bluetooth SIG,Inc. och all användning av dessa markeringar av D&M Holdings Inc. är licensberättigat. Alla andra varumärken och märkesnamn tillhör sina respektive ägare. N-markeringen är ett varumärke eller registrerat varumärke som tillhör NFC Forum, Inc. i USA och i andra länder. Qualcomm aptx är en produkt som är utvecklad av Qualcomm Technologies International, Ltd.Qualcomm är ett varumärke som tillhör Qualcomm Incorporated, registrerat i USA och andra länder och används med tillstånd. aptx är ett varumärke som tillhör Qualcomm Technologies International, Ltd., registrerat i USA och andra länder och används med tillstånd. 65

66 Tekniska data o Ljuddelen 0 Utgångsprestanda Märkeffekt: Utgångsanslutningar: Total harmonisk distorsion: Signal-/brusförhållande: båda kanalerna drivs 25 W + 25 W (8 Ω/ohm, 1 khz, THD 0,1 %) 50 W + 50 W (4 Ω/ohm, 1 khz, THD 1,0 %) Högtalare: 4-16 Ω/ohm Hörlurar: Φ 6,3 mm uttag 0,004 % (Digital in, märkeffekt 3 db, 8 Ω/ohm, 1 khz) 110 db (Digital in, 25 W, 8 Ω/ohm, 1 khz, IHF-A) 0 Digital insignal Ljudformat: Koaxialingång: Optisk ingång: Våglängd: Digitalt ljudgränssnitt (Linjärt PCM) 0,5 Vp-p / 50 Ω/ohm Mer än 27 dbm 660 nm 0 Ingångsprestanda Ingångskänslighet/impedans: AUX: 0,13 V / 22 kω/kohm 66

67 o Bluetooth-delen Kommunikationssystem: Bluetooth-version 3.0 Överföringseffekt: Max. 2,5 mw (Class2) Max. kommunikationslängd: Cirka 10 m med fri sikt * Frekvensband: Moduleringsmetod: 2,4 GHz-bandet Stödda profiler: A2DP 1.3/AVRCP 1.5 Stödda kodekar: FHSS (Frequency-Hopping Spread Spectrum) aptx Låg latens/aac/sbc z Den verkliga kommunikationslängden varierar beroende av påverkan från saker som hinder mellan enheterna, elektromagnetiska vågor från mikrovågsugnar, statisk elektricitet, sladdlösa telefoner, mottagningskänslighet, antennprestanda, operativsystem, programvara, o.s.v.. o Allmänt Nätspänning: Effektförbrukning: Strömförbrukning i standby-läge: Växelström 230 V, 50/60 Hz 35 W 0,2 W Rätt till ändringar förbehålles i produktförbättringssyfte. 67

68 o Mått Enhet : mm Innehåll Anslutningar Avspelning Inställningar Tips Bilaga o Vikt: 2,7 kg

69 Register v A Automatisk standby v B Bakpanelen Bluetooth-enhet v C CD-spelare... 23, 24 v D Direktkälla v F Felsökning Fjärrkontroll Flerpunktsfunktion Frontpanelen... 7 v H Högtalare v I Installera horisontellt Installera vertikalt v L Ljuddämpning v N NFC-funktion... 46, 64 v P PC v S Skärm... 9 Skyddskrets v T Tips v U USB-DAC v V Volym v Å Återställa fabriksinställningar

70 AD Copyright 2017 D&M Holdings Inc.All Rights Reserved.
