1 Rent vatten utan bekymmer KLARO minireningsverket med smart teknik Utvecklad för nordiska förhållanden Inga mekaniska delar i avloppet Ingen teknik som kräver ström i avloppet Ingen pump i avloppet

2 Innehållsförteckning 2 KLARO återförsäljare 3 Rent avloppsvatten Varför behövs KLARO? 4 Hur fungerar KLARO? 4 Behållaren - dimensioner 5 Teknik SBR-teknik och driftteknik 6-7 KLARO utrustning standard och tillval 7 Därför ska du välja KLARO 8 Ekonomi & energiförbrukning 8 Användningsområden 9 Naturvårdsverkets krav Vanliga frågor Nu kan vi erbjuda ett driftsäkert, energisnålt reningsverk som lätt kan anpassas efter våra kunders behov Viacon och Trevco är väletablerade VA-leverantörer med många kunder på meritlistan, allt ifrån privatpersoner till de riktigt stora entreprenörerna. Du hittar våra VA-depåer från Eslöv i Skåne hela vägen upp till Luleå i norr alltid bemannade med kunnig och serviceinriktad personal. Rätt kvalitet till vettiga priser är vad vi vill erbjuda våra kunder. Vår personal hjälper dig att välja rätt kvalitetsnivå för ditt projekt och kan vid behov föreslå alternativa lösningar. Dessutom är vi ständigt på jakt efter nya leverantörer som håller samma kvalitet som de vanliga men till bättre priser! Med KLARO minireningsverk kan vi nu erbjuda ytterligare ett alternativ för rening av avloppsvatten. KLARO är utvecklat för nordiska förhållanden och systemet är flexibelt, lättservat och väl beprövat. Vår auktoriserade personal kan ge råd om vilken typ av reningsanläggning som passar ditt behov. Oavsett om projektet är litet eller stort, om du har erfarenhet eller inte, så är vi alltid lika intresserade. Vi vet också att snabba svar och korrekta leveranser är A och O ute på arbetsplatsen. Med egna bilar och över lagerhållna produkter kan vi ge snabb service. Våra depåer är lättarbetade och det betyder snabbare service för dig! 2

3 Rent avloppsvatten nu är det enkelt att bidra till en ren miljö Femhundratusen hushåll i Sverige har enskilt avlopp. En människa använder ca 130 liter vatten varje dag, vatten som sedan måste renas innan det släpps tillbaka ut i naturen. Dessvärre klarar många avloppsanläggningar inte de krav på reningsgrad som Naturvårdsverket ställer. Allteftersom vi lär oss mer om hur vår konsumtion påverkar miljön justeras kraven ofta skärps de ytterligare. KLARO minireningsverk renar effektivt och återför det renade avloppsvattnet som en del i det naturliga kretsloppet. Överallt där det inte är ekonomiskt lönsamt eller möjligt att ansluta till det kommunala avloppsnätet kommer KLARO in i bilden. KLARO har byggt reningsverk sedan 2001 och har idag en gedigen erfarenhet och kompetens för olika typer av anläggningar: villor, fritidshus, samfällighetsföreningar eller campingplatser KLARO har rätt minireningsverk för allt från 1 upp till ca användare. Mer än människor i över 20 länder renar sitt avloppsvatten med hjälp av tekniken från KLARO. För att välja rätt reningsverk är det viktigt att veta vilka normer och krav som gäller. Ligger anläggningen nära en sjö eller kusten ställs andra krav än i t.ex. ett villaområde. Oavsett om din KLARO-anläggning är stor eller liten utförs all projektering och montering av utbildad personal. Med regelbunden service, som också den utförs av auktoriserad personal, kommer ditt KLARO minireningsverk att fungera utan störningar och enligt de föreskrifter som gäller för dina omständigheter. 3

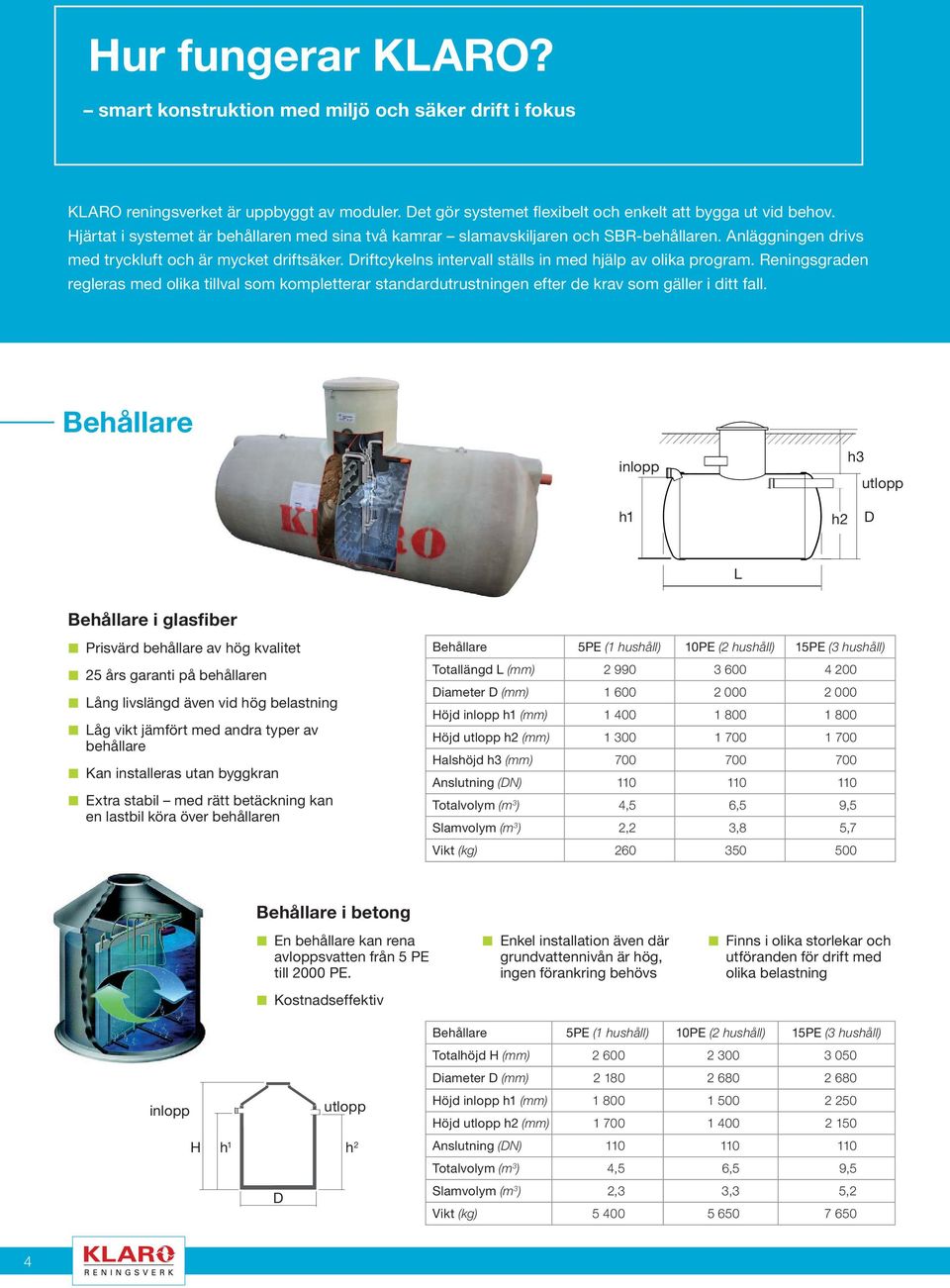

4 Hur fungerar KLARO? smart konstruktion med miljö och säker drift i fokus KLARO reningsverket är uppbyggt av moduler. Det gör systemet flexibelt och enkelt att bygga ut vid behov. Hjärtat i systemet är behållaren med sina två kamrar slamavskiljaren och SBR-behållaren. Anläggningen drivs med tryckluft och är mycket driftsäker. Driftcykelns intervall ställs in med hjälp av olika program. Reningsgraden regleras med olika tillval som kompletterar standardutrustningen efter de krav som gäller i ditt fall. Behållare inlopp h3 utlopp h1 h2 D L Behållare i glasfiber Prisvärd behållare av hög kvalitet 25 års garanti på behållaren Lång livslängd även vid hög belastning Låg vikt jämfört med andra typer av behållare Kan installeras utan byggkran Extra stabil med rätt betäckning kan en lastbil köra över behållaren Behållare 5PE (1 hushåll) 10PE (2 hushåll) 15PE (3 hushåll) Totallängd L (mm) Diameter D (mm) Höjd inlopp h1 (mm) Höjd utlopp h2 (mm) Halshöjd h3 (mm) Anslutning (DN) Totalvolym (m 3 ) 4,5 6,5 9,5 Slamvolym (m 3 ) 2,2 3,8 5,7 Vikt (kg) Behållare i betong En behållare kan rena avloppsvatten från 5 PE till 2000 PE. Kostnadseffektiv Enkel installation även där grundvattennivån är hög, ingen förankring behövs Finns i olika storlekar och utföranden för drift med olika belastning inlopp utlopp H h 1 h 2 D Behållare 5PE (1 hushåll) 10PE (2 hushåll) 15PE (3 hushåll) Totalhöjd H (mm) Diameter D (mm) Höjd inlopp h1 (mm) Höjd utlopp h2 (mm) Anslutning (DN) Totalvolym (m 3 ) 4,5 6,5 9,5 Slamvolym (m 3 ) 2,3 3,3 5,2 Vikt (kg)

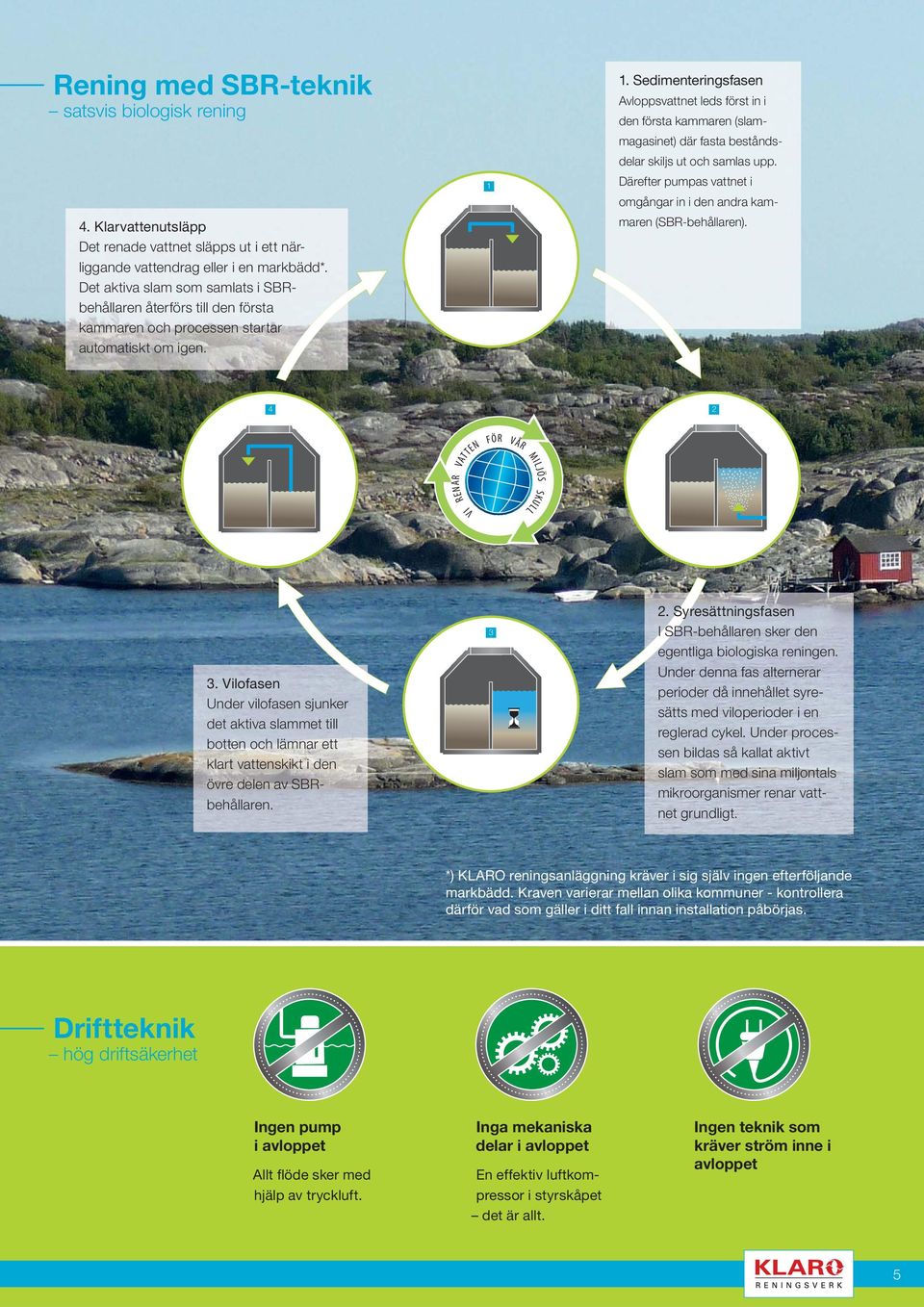

5 Rening med SBR-teknik satsvis biologisk rening 4. Klarvattenutsläpp Det renade vattnet släpps ut i ett när - ligg ande vattendrag eller i en markbädd*. Det aktiva slam som samlats i SBRbehållaren återförs till den första kammaren och processen startar auto matiskt om igen Sedimenteringsfasen Avloppsvattnet leds först in i den första kammaren (slammagasinet) där fasta beståndsdelar skiljs ut och samlas upp. Därefter pumpas vattnet i omgångar in i den andra kammaren (SBR-behållaren). 4 2 VATTEN FÖR VÅR MILJÖS RENAR SKULL VI 3. Vilofasen Under vilofasen sjunker det aktiva slammet till botten och lämnar ett klart vattenskikt i den övre delen av SBRbehållaren Syresättningsfasen I SBR-behållaren sker den egentliga biologiska reningen. Under denna fas alternerar perioder då innehållet syresätts med viloperioder i en reglerad cykel. Under processen bildas så kallat aktivt slam som med sina miljontals mikroorganismer renar vattnet grundligt. *) KLARO reningsanläggning kräver i sig själv ingen efterföljande markbädd. Kraven varierar mellan olika kommuner - kontrollera därför vad som gäller i ditt fall innan installation påbörjas. Driftteknik hög driftsäkerhet Ingen pump i avloppet Allt flöde sker med hjälp av tryckluft. Inga mekaniska delar i avloppet En effektiv luftkompressor i styrskåpet det är allt. Ingen teknik som kräver ström inne i avloppet 5

6 Flexibelt, enkelt, billigt och driftsäkert ett reningsverk byggt exakt efter dina behov Standardutrustning Rörsystem För plast- eller betongbehållare För nyanläggning eller komplettering av befintliga anläggningar Ingen pump som kan gå sönder All pumpning sker med hjälp av tryckluft Inget mekaniskt slitage = hög tillförlitlighet Inbyggt provuttag Inga strömförande delar i tanken Alla delar av plast som tål avloppsvatten eller rostfritt stål Styrskåp för inomhusbruk Tillverkat i stål Dammsäkert hölje Luftanslutningar på sidan Finns för samtliga anläggningar Kompressor - efter anläggningens storlek Skåpen finns i olika storlekar: från 50 x 50 x 30 cm (bredd x höjd x djup) och uppåt Fosfatutfällare En kompletterande doseringspump frigör ett flockningsmedel som reglerar fosfathalten i avloppsvattnet. Pumpen är testad och godkänd också för känsliga naturområden. Pumpen installeras i så gott som alla anläggningar men kan om så önskas väljas bort. Lätt att bygga in Lång livslängd tack vare den enkla tekniken Servicevänlig 6 6

7 Därför ska du välja KLARO minireningsverk Moduler ger flexibilitet kan enkelt anpassas efter antal personer eller krav på avloppsvattnets renhet. Enkel att komplettera tillvalsmodulerna gör det enkelt att komplettera anläggningen efter dina behov. På Västkusten t.ex. kompletterar 90 % av användarna med fosfatutfällare. Låg anskaffningskostnad Billig i drift kostar mindre än 300 kr/år (2012) i elförbrukning Utvecklad för nordiska förhållanden Enkel att serva nästan alla servicearbeten kan utföras i styrskåpet. Störningsfri drift den integrerade automatiska provkörningskontrollen garanterar en störningsfri drift. Lång erfarenhet mer än människor i 20 länder renar idag sitt avloppsvatten med minireningsverk från KLARO Hög reningsgrad reningsverket klarar Naturvårdsverkets gränsvärden för normal skyddsklass med god marginal. Anläggningen kan lätt anpassas för gränsvärden för hög skyddsnivå för speciellt känsliga naturskyddsområden. Rikstäckande servicenät Tillval Styrskåp för utomhusbruk Finns i plast eller betong Anpassad för svensk vinter Indikator vid strömavbrott Tystgående kompressor hörs mindre än ett vanligt kylskåp Extra tillbehör som ljud- och ljusindikatorer, eluttag m.m. Storlek 37 x 80 x 38 cm (bredd x höjd x djup) UV-desinfektion UV-desinfektion används i första hand när kommunen ställer extra höga krav på renhetsgraden t.ex. i närheten av en dricksvattentäkt eller en badstrand. Klarvattensatsen exponeras för intensiv UV-bestrålning som dödar mikroorganismer helt utan kemiska tillsatser. Det desinficerade avloppsvattnet kan i princip användas som bruksvatten igen. Lätt att bygga in Enkelt att sköta Miljövänlig Låg driftkostnad Fjärrstyrning Fjärrstyrning används när maximal driftsäkerhet krävs. Fjärrstyrningen gör det möjligt för en servicefirma att övervaka och styra anläggningen. Eventuella störningar kan snabbt åtgärdas utan att servicepersonal behöver finnas på plats. Högre driftsäkerhet Ökad trygghet för kunden Effektivare och mer ekonomisk service De flesta driftstörningarna kan åtgärdas utan att personal är på plats vid anläggningen 7

8 Ekonomi och energiförbrukning KLAROs minireningsverk förbrukar mindre energi än en lågenergilampa! Det gör KLARO minireningsverk till ett av de energisnålaste som finns att få på marknaden. Vattnet i behållaren förflyttas med hjälp av tryckluft en liten, effektiv kompressor pressar in luft in i anläggningens rörsystem. Med modern styrningsteknik justeras anläggningens driftcykel efter den aktuella belastningen. Programläget ZK Plus styr anläggningen automatisk när belastningen är låg, t.ex. när husägaren är bortrest. Du får en optimal energibesparing samtidigt som den biologiska reningsprocessen hålls igång. Jämfört med andra reningsverk sparar du upp emot 75% i energiförbrukning. Energiförbrukning per år 52 kwh Lågenerglampa 9 W 78 kwh Användningsområden Villor och fritidshus De flesta av KLARO minireningsverk byggs för enskilda hus. Många ersätter tidigare anläggningar som inte längre klarar Naturvårdsverkets krav. KLARO reningsverk är uppbyggda av moduler. Samfällighetsföreningar och campingplatser Eftersom reningsverken är uppbyggda av moduler kan större anläggningar för fler brukare byggas vid behov. Anläggningens storlek, avloppsvattnets renhetsgrad och driften anpassas efter de aktuella omständigheterna och kraven. Ett större projekt Stord i Norge I Stord har KLARO för ett varvs räkning byggt en anläggning för brukare. KLAROs teknik fungerar felfritt även när dimensionerna på anläggningen växer. 8

9 Testad enligt de senaste normerna den europeiska normen för avloppsanläggningar EN EN Godkänd Numera finns en europeisk standard för utprovning av avloppsanläggningar. Sverige har anslutit sig till den eftersom reningsverk som klarar de nya kraven har en högre och jämnare kvalitet. KLAROreningsverken är godkända enligt den europeiska standarden. Med andra ord kan du vara säker på att du investerar i en kvalitetsprodukt som renar ditt avloppsvatten enligt de senast gällande normerna. Naturvårdsverkets skyddsklasser KLARO reningsverkets prestanda Hög skyddsklass BOD 5: Reducerar fasta partiklar med 90 % (25 mg/l) Tot-F: Reducerar Fosfor med 90 % (1 mg/l) Tot-N: Reducerar Kväve med 50 % (40 mg/l) Normal skyddsklass BOD 5: Reducerar fasta partiklar med 90 % (25 mg/l) Tot-F: Reducerar Fosfor med 70 % (3 mg/l) 97,3 % (9,0 mg/l) 95 % (0,4 mg/l) 67,4 % (20,0 mg/l) 97,3 % (9,0 mg/l) 95 % (0,4 mg/l) Tabellen visar testresultat för EN-certifiering för KLARO reningsverk i laboratoriemiljö. Vattentemperatur 12 C. 9

10 Vanliga frågor därför ska du välja KLARO reningsverk 1. Hur ofta måste anläggningen tömmas på slam? Vid behov. Anläggningen måste tömmas om slamnivåvärdet överstiger 70 % vid servicekontrollen. Observera att halten flytslam också måste beaktas. (Dessa regler gäller sedan DIN ändrades.) 2. Hur länge klarar anläggningen störningsfri, kontinuerlig drift med högsta belastning? Alla minireningsverk från KLARO klarar minst 12 månaders kontinuerlig drift med högsta belastning. Vid drift med lägre belastning förlängs tidsintervallet i motsvarande grad. Alternativt kan man välja en slambehållare med större kapacitet och på det sättet förlänga intervallet mellan de nödvändiga tömningarna. 3. Måste man pumpa upp slam ur SBR-behållaren för att anläggningen ska fungera problemfritt? Nej. Den kontinuerliga, automatiska slamfällningen till botten av behållaren förhindrar att en för stor mängd slam i SBR-behållaren. Finjusteringar av tidsintervallerna för återförande av slam kan göras av servicepersonal i samband med normal service. (Se detaljer i reningsverkets kretslopp sidan 2.) 4. Hur kan KLARO minireningsverk arbeta i intervaller utan flöde i anläggningen? Den maximala vattenmängden per cykel bestäms av vilken drifttid som ställs in för kompressorns pumpning. Rörsystemets konstruktion reglerar vattennivån i slammagasinet så att den inte kan sjunka under en lägsta angiven nivå. Eftersom luftningsuttaget sitter under lägsta vattennivå kan inget flytslam sugas med in. Det hela fungerar utan vare sig ventiler, mekaniska delar, elpump eller flottör. Frånvaron av elektriska och mekaniska delar i avloppet ger hög driftssäkerhet. Vi kallar det KLARO-principen. 5. Vad måste jag tänka på om anläggningen ska drivas länge med låg belastning? Under sådana omständigheter rekommenderar vi inställningen ZK Plus med automatisk indikation för underfunktion. Anläggningen fungerar bara optimalt om avloppstillflödet är tillräckligt. Vid särskilt lågt tillflöde eller om brukaren är bortrest cirkulerar vattnet runt för att hålla de för reningsprocessen nödvändiga bakterierna aktiva och vid liv. 10

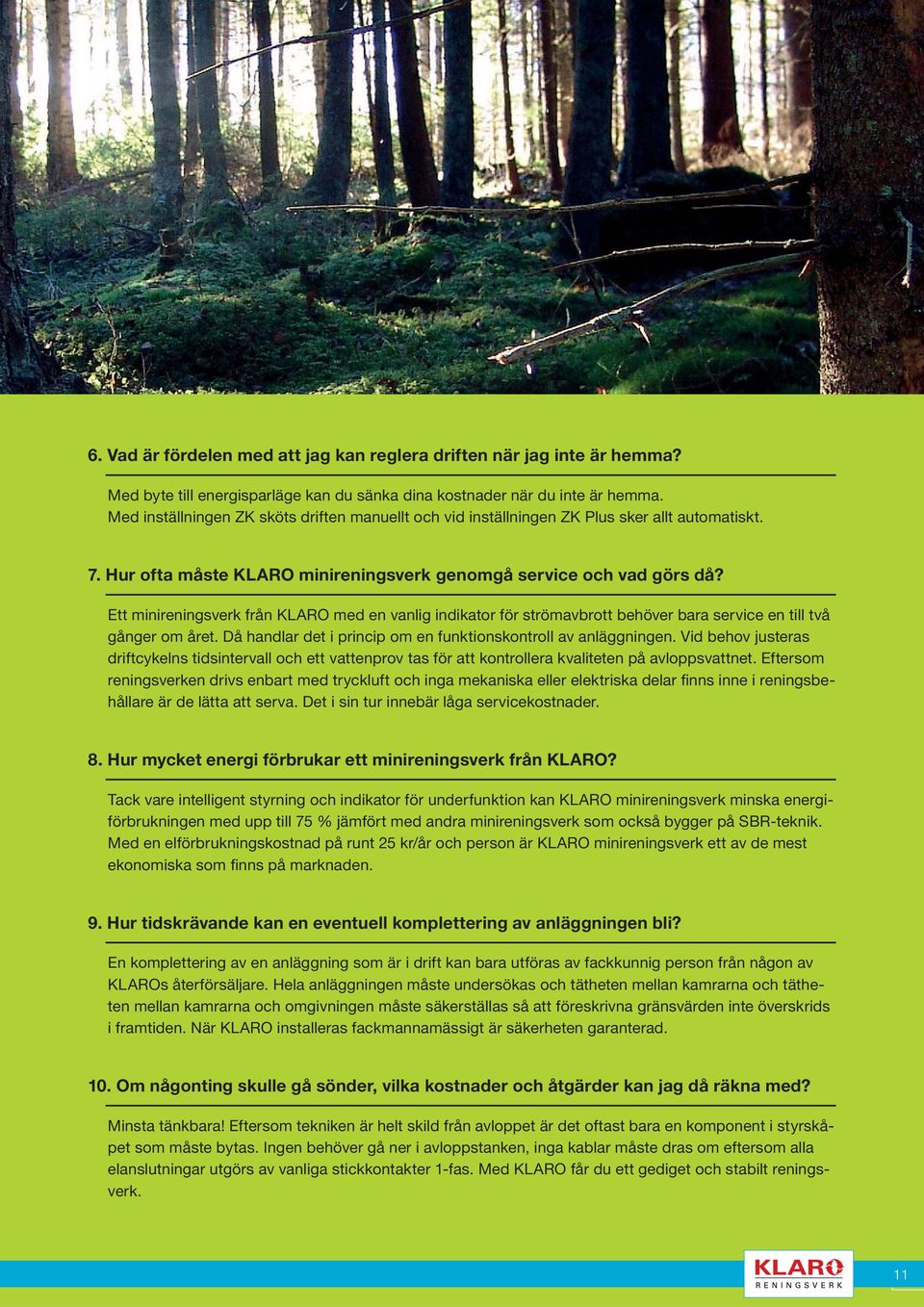

11 6. Vad är fördelen med att jag kan reglera driften när jag inte är hemma? Med byte till energisparläge kan du sänka dina kostnader när du inte är hemma. Med inställningen ZK sköts driften manuellt och vid inställningen ZK Plus sker allt automatiskt. 7. Hur ofta måste KLARO minireningsverk genomgå service och vad görs då? Ett minireningsverk från KLARO med en vanlig indikator för strömavbrott behöver bara service en till två gånger om året. Då handlar det i princip om en funktionskontroll av anläggningen. Vid behov justeras driftcykelns tidsintervall och ett vattenprov tas för att kontrollera kvaliteten på avloppsvattnet. Eftersom reningsverken drivs enbart med tryckluft och inga mekaniska eller elektriska delar finns inne i reningsbehållare är de lätta att serva. Det i sin tur innebär låga servicekostnader. 8. Hur mycket energi förbrukar ett minireningsverk från KLARO? Tack vare intelligent styrning och indikator för underfunktion kan KLARO minireningsverk minska energiförbrukningen med upp till 75 % jämfört med andra minireningsverk som också bygger på SBR-teknik. Med en elförbrukningskostnad på runt 25 kr/år och person är KLARO minireningsverk ett av de mest ekonomiska som finns på marknaden. 9. Hur tidskrävande kan en eventuell komplettering av anläggningen bli? En komplettering av en anläggning som är i drift kan bara utföras av fackkunnig person från någon av KLAROs återförsäljare. Hela anläggningen måste undersökas och tätheten mellan kamrarna och tätheten mellan kamrarna och omgivningen måste säkerställas så att föreskrivna gränsvärden inte överskrids i framtiden. När KLARO installeras fackmannamässigt är säkerheten garanterad. 10. Om någonting skulle gå sönder, vilka kostnader och åtgärder kan jag då räkna med? Minsta tänkbara! Eftersom tekniken är helt skild från avloppet är det oftast bara en komponent i styrskåpet som måste bytas. Ingen behöver gå ner i avloppstanken, inga kablar måste dras om eftersom alla elanslutningar utgörs av vanliga stickkontakter 1-fas. Med KLARO får du ett gediget och stabilt reningsverk

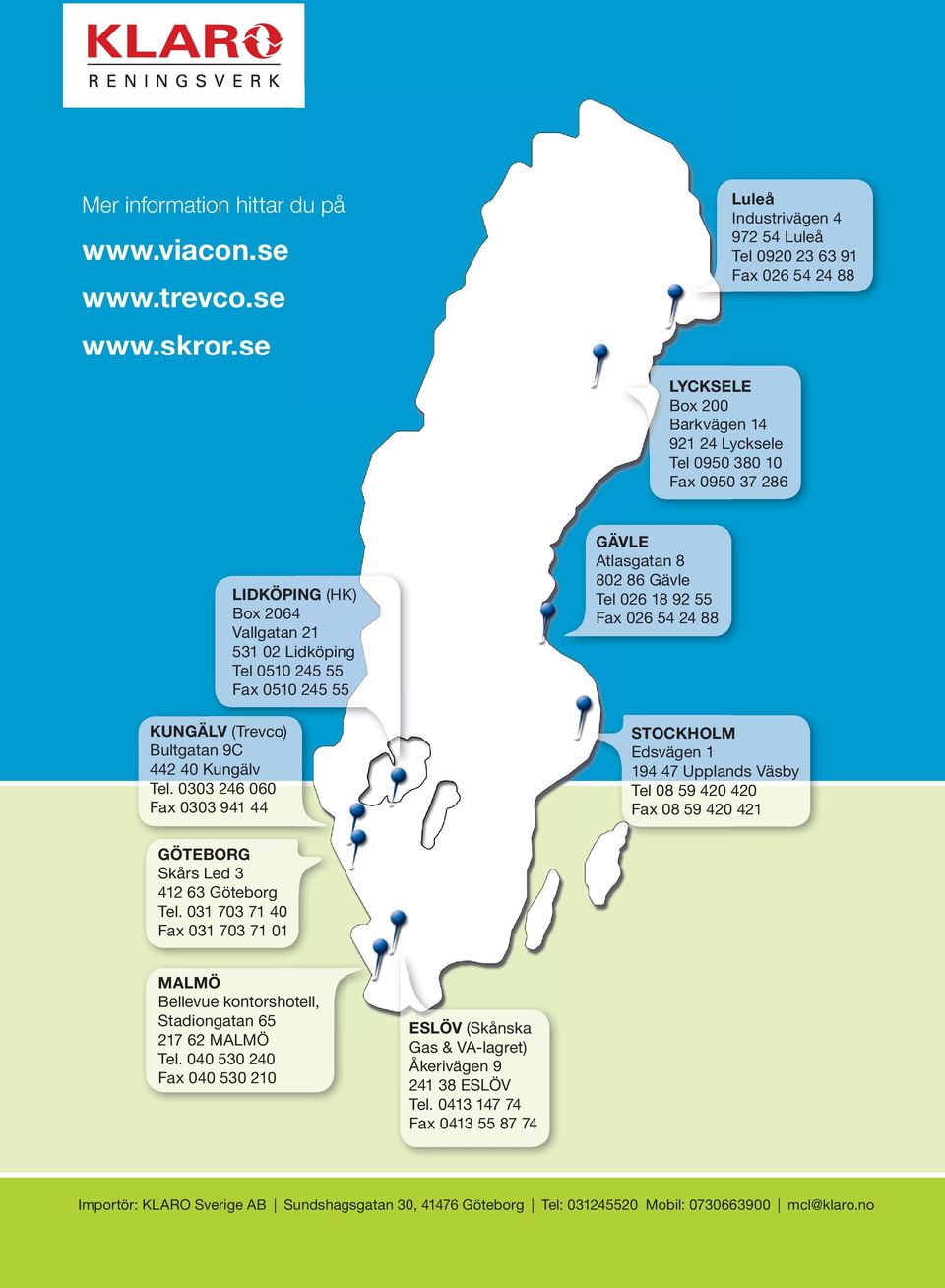

12 Mer information hittar du på Luleå Industrivägen Luleå Tel Fax LYCKSELE Box 200 Barkvägen Lycksele Tel Fax KUNGÄLV (Trevco) Bultgatan 9C Kungälv Tel Fax LIDKÖPING (HK) Box 2064 Vallgatan Lidköping Tel Fax GÄVLE Atlasgatan Gävle Tel Fax STOCKHOLM Edsvägen Upplands Väsby Tel Fax GÖTEBORG Skårs Led Göteborg Tel Fax MALMÖ Bellevue kontorshotell, Stadiongatan MALMÖ Tel Fax ESLÖV (Skånska Gas & VA-lagret) Åkerivägen ESLÖV Tel Fax Importör: KLARO Sverige AB Sundshagsgatan 30, Göteborg Tel: Mobil: mcl@klaro.no
