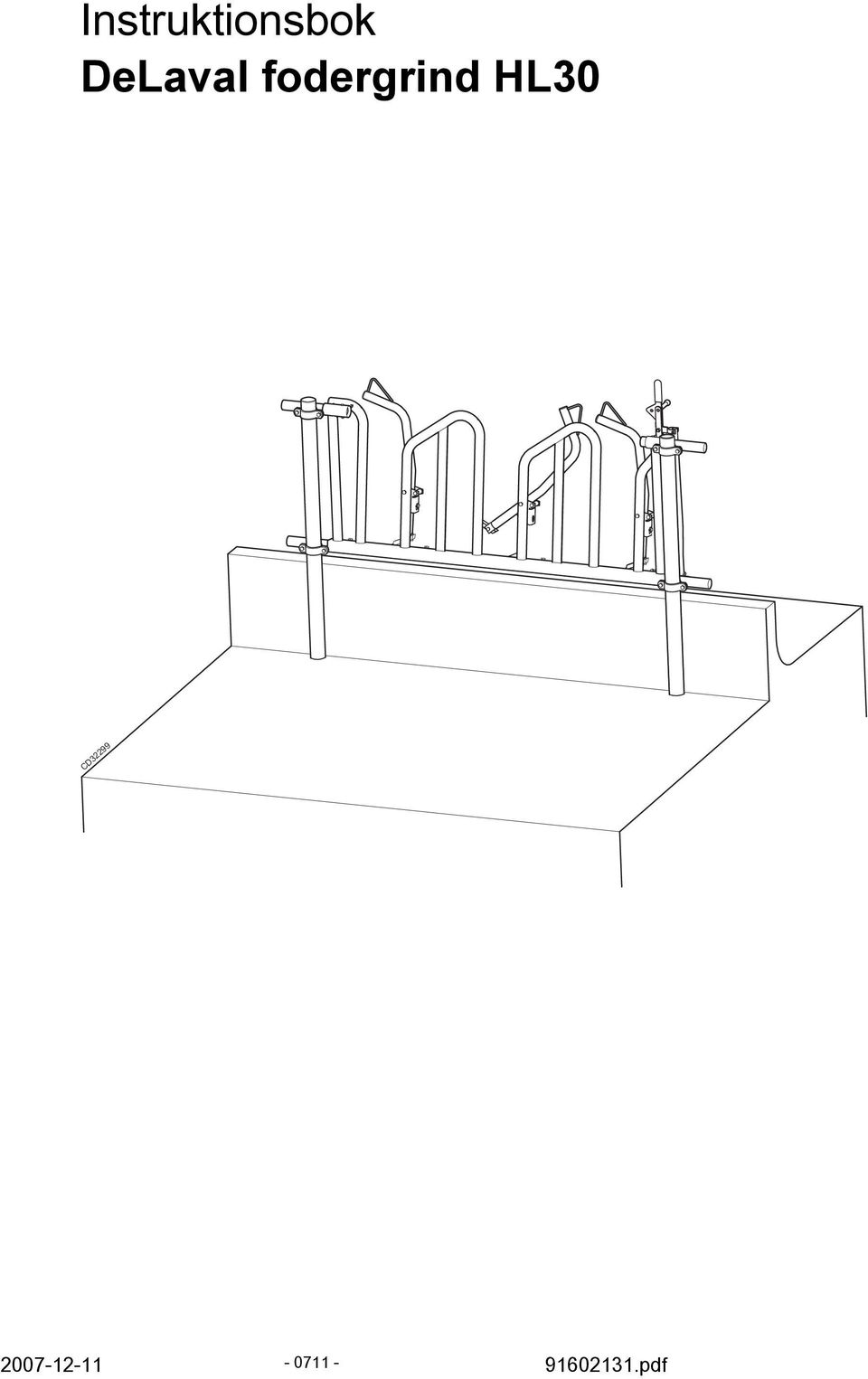

1 Instruktionsbok DeLaval fodergrind HL30 CD

2

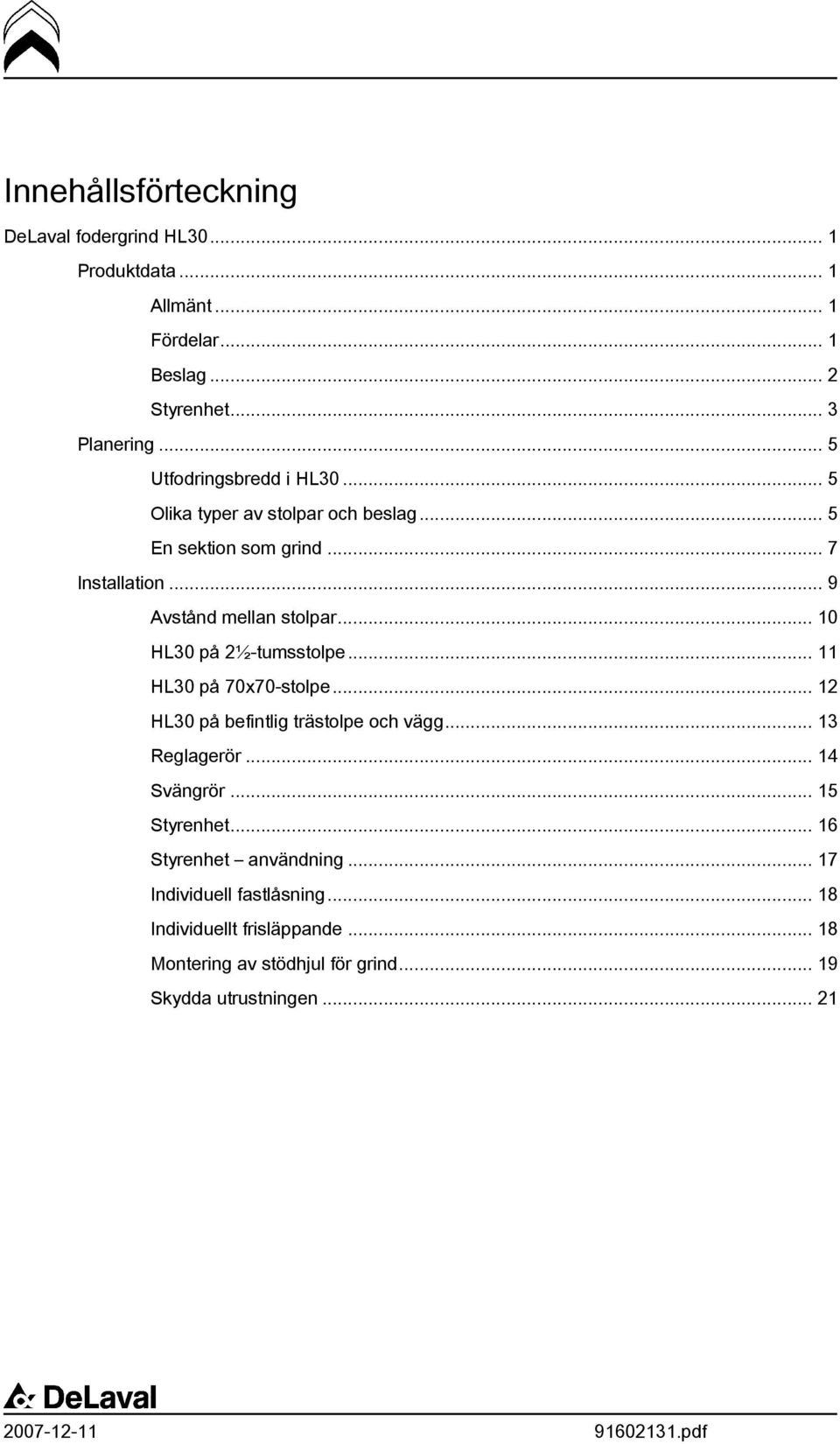

3 Innehållsförteckning DeLaval fodergrind HL Produktdata... 1 Allmänt... 1 Fördelar... 1 Beslag... 2 Styrenhet... 3 Planering... 5 Utfodringsbredd i HL Olika typer av stolpar och beslag... 5 En sektion som grind Avstånd mellan stolpar HL30 på 2½-tumsstolpe HL30 på 70x70-stolpe HL30 på befintlig trästolpe och vägg Reglagerör Svängrör Styrenhet Styrenhet användning Individuell fastlåsning Individuellt frisläppande Montering av stödhjul för grind Skydda utrustningen... 21

4

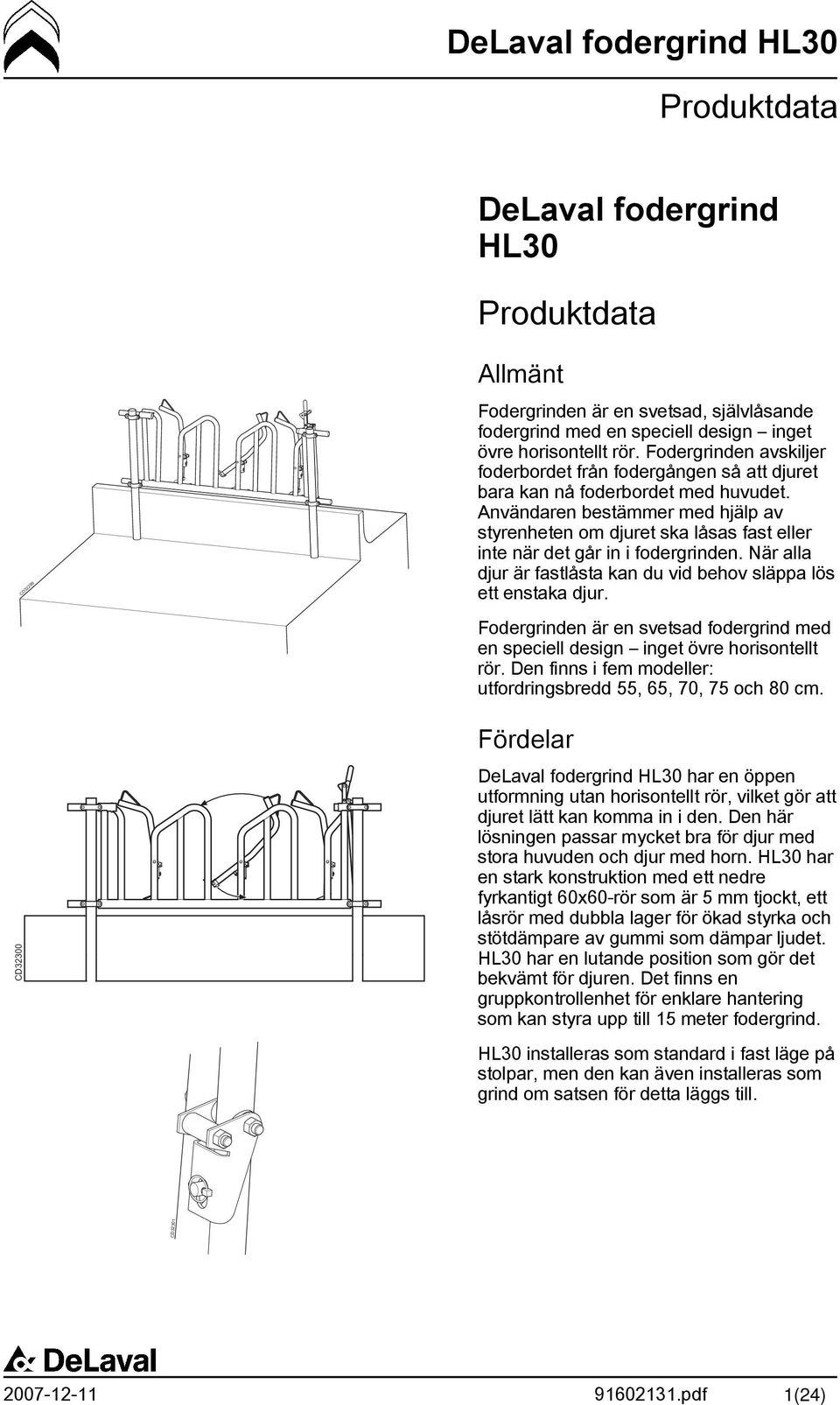

5 Produktdata DeLaval fodergrind HL30 Produktdata CD32300 CD32299 Allmänt Fodergrinden är en svetsad, självlåsande fodergrind med en speciell design inget övre horisontellt rör. Fodergrinden avskiljer foderbordet från fodergången så att djuret bara kan nå foderbordet med huvudet. Användaren bestämmer med hjälp av styrenheten om djuret ska låsas fast eller inte när det går in i fodergrinden. När alla djur är fastlåsta kan du vid behov släppa lös ett enstaka djur. Fodergrinden är en svetsad fodergrind med en speciell design inget övre horisontellt rör. Den finns i fem modeller: utfordringsbredd 55, 65, 70, 75 och 80 cm. Fördelar DeLaval fodergrind HL30 har en öppen utformning utan horisontellt rör, vilket gör att djuret lätt kan komma in i den. Den här lösningen passar mycket bra för djur med stora huvuden och djur med horn. HL30 har en stark konstruktion med ett nedre fyrkantigt 60x60-rör som är 5 mm tjockt, ett låsrör med dubbla lager för ökad styrka och stötdämpare av gummi som dämpar ljudet. HL30 har en lutande position som gör det bekvämt för djuren. Det finns en gruppkontrollenhet för enklare hantering som kan styra upp till 15 meter fodergrind. HL30 installeras som standard i fast läge på stolpar, men den kan även installeras som grind om satsen för detta läggs till. CD (24)

6 Produktdata Beslag HL30 kan installeras på 2½-tumsstolpar, 70x70x4-stolpar och befintliga stolpar. Fodergrinden kan även avslutas mot en vägg. Några olika typer av beslag visas nedan. Beslag för 2½-tumsstolpar CD32228 Beslag för 70x70x4-stolpar CD32302 Beslag för befintliga trästolpar CD32303 Avslutning vid en vägg CD (24)

7 Produktdata Styrenhet HL30 har en central styrenhet. Vi rekommenderar att varje styrenhet högst styr 15 meter fodergrind. Då kan styrenheterna installeras på varje stolpe och det är lätt att åtstadkomma en optimal placering. Observera att enstaka djur kan frisläppas när resten är fastlåsta. OBS! Var försiktig när du använder styrenheten och särskilt när du frisläpper enstaka djur. CD (24)

8 Produktdata 4(24)

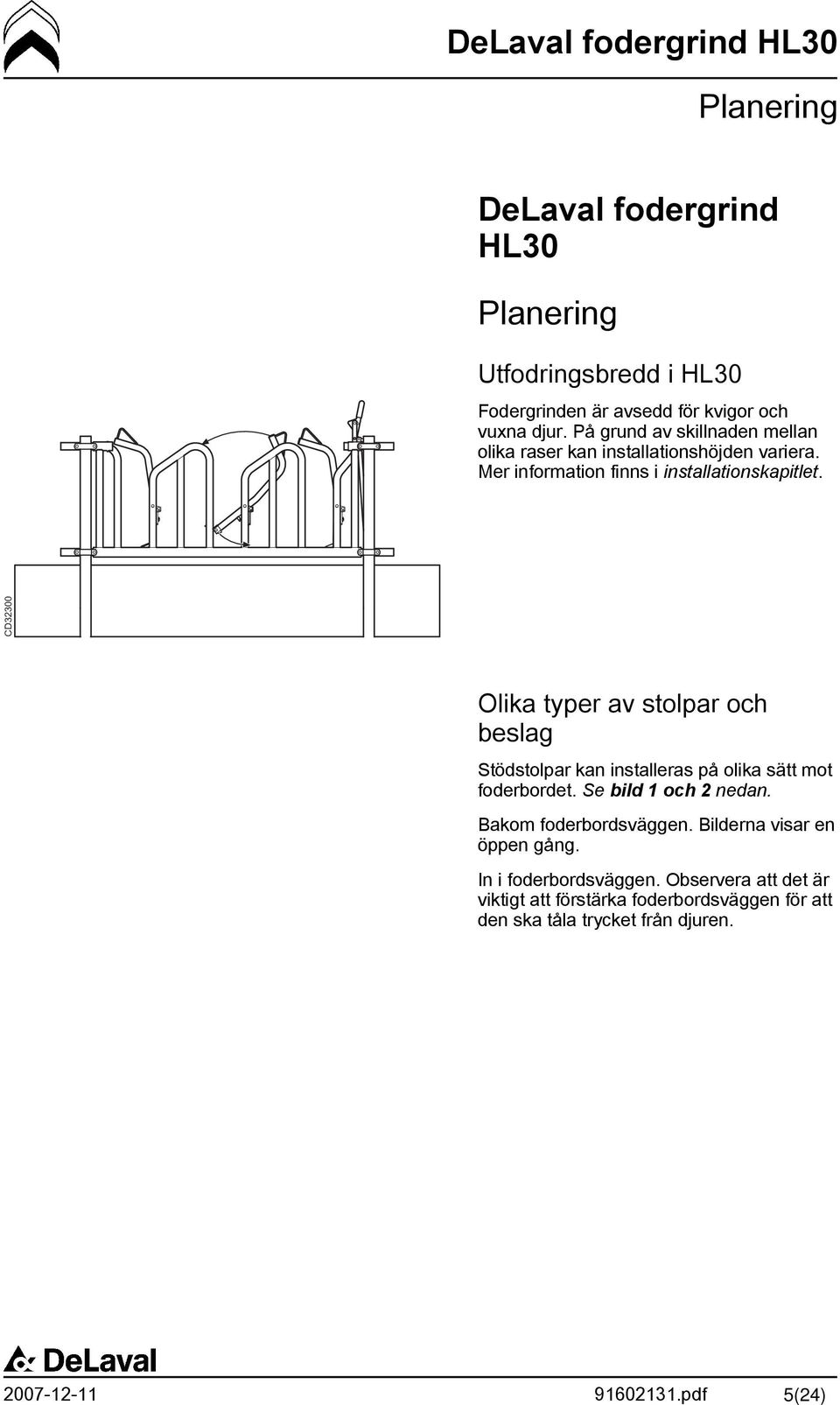

9 Planering DeLaval fodergrind HL30 Planering Utfodringsbredd i HL30 Fodergrinden är avsedd för kvigor och vuxna djur. På grund av skillnaden mellan olika raser kan installationshöjden variera. Mer information finns i installationskapitlet. CD32300 Olika typer av stolpar och beslag Stödstolpar kan installeras på olika sätt mot foderbordet. Se bild 1 och 2 nedan. Bakom foderbordsväggen. Bilderna visar en öppen gång. In i foderbordsväggen. Observera att det är viktigt att förstärka foderbordsväggen för att den ska tåla trycket från djuren. 5(24)

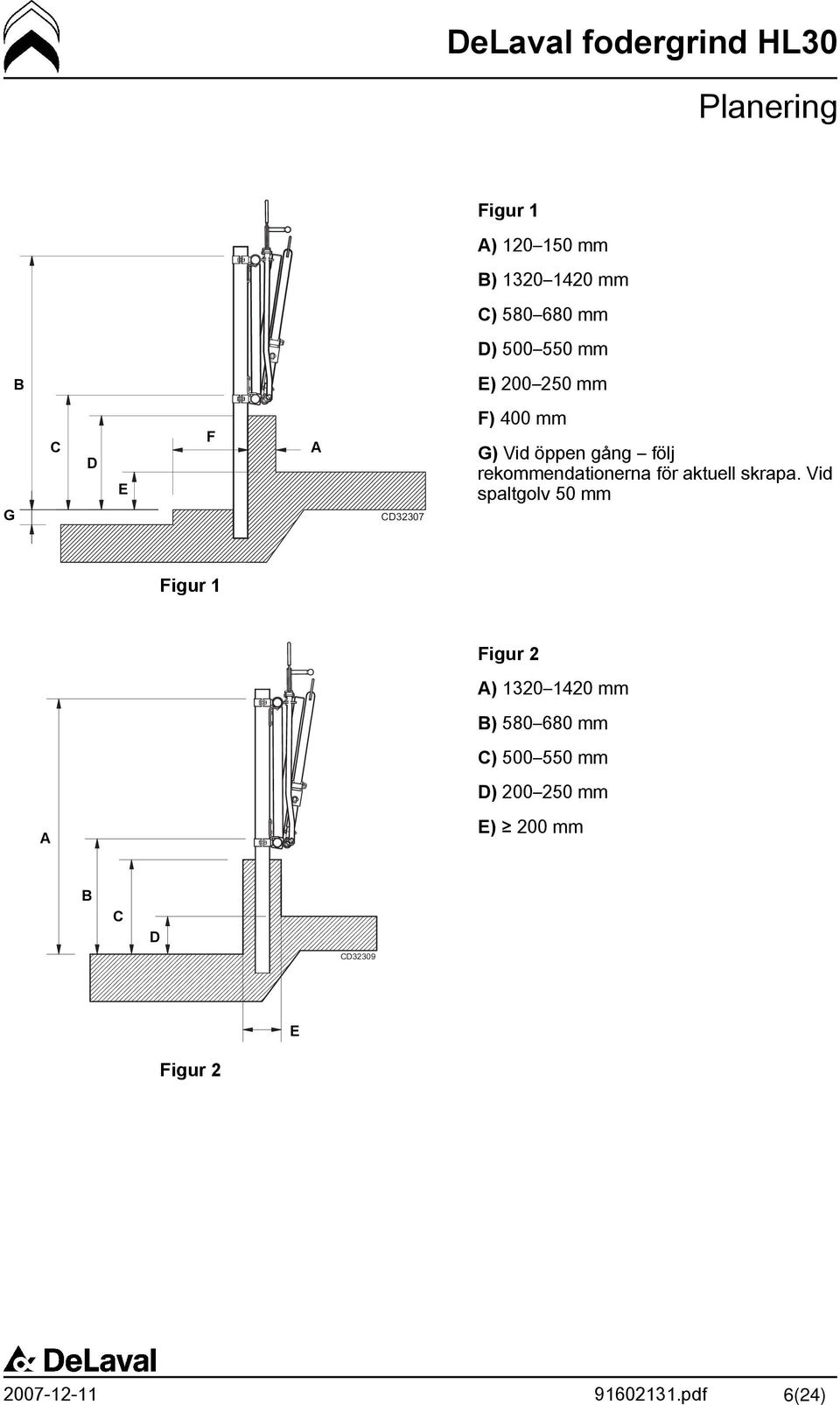

10 Planering Figur 1 A) mm B) mm C) mm D) mm B E) mm G C D E F A CD32307 F) 400 mm G) Vid öppen gång följ rekommendationerna för aktuell skrapa. Vid spaltgolv 50 mm Figur 1 Figur 2 A) mm B) mm C) mm D) mm A E) 200 mm B C D CD32309 E Figur 2 6(24)

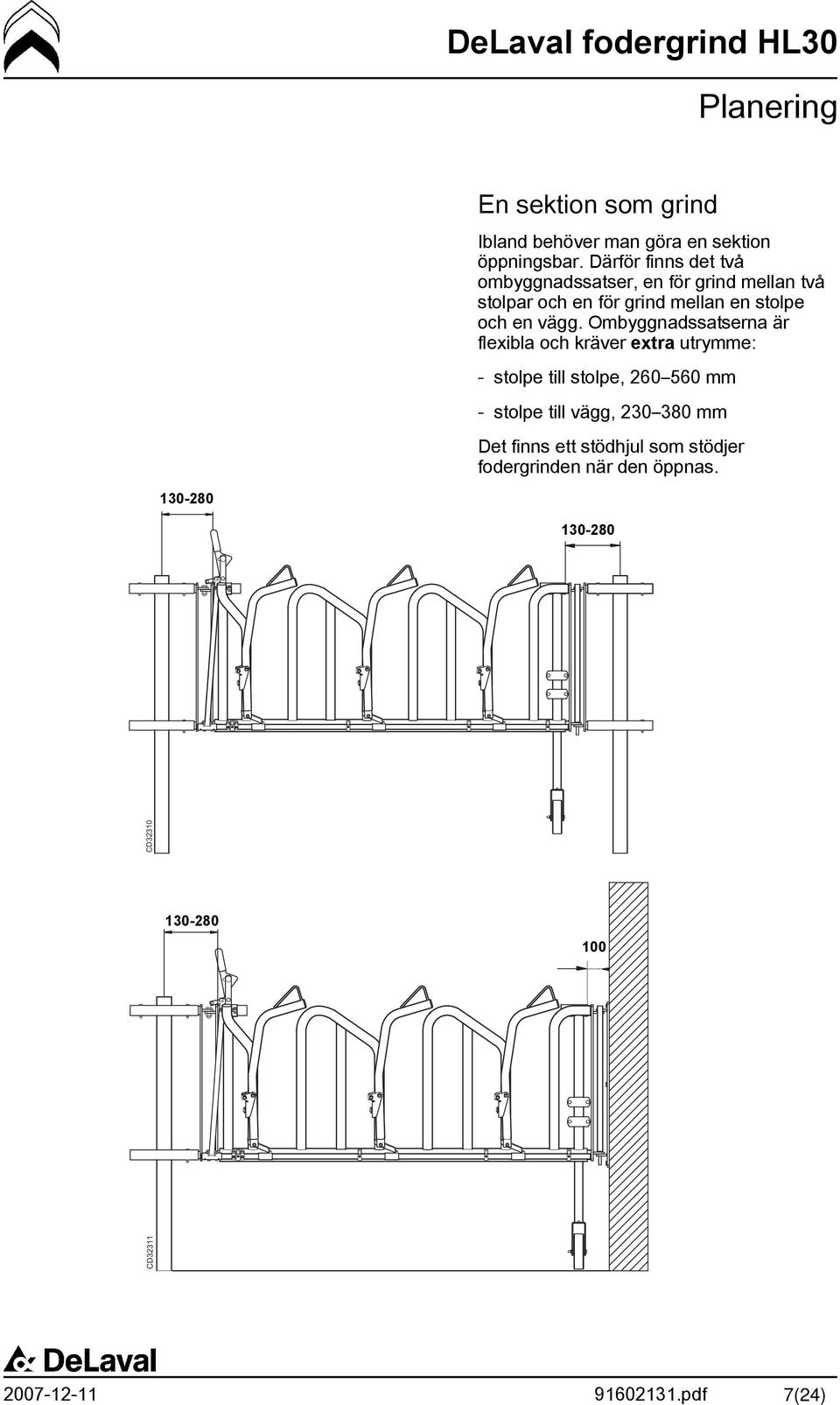

11 Planering En sektion som grind Ibland behöver man göra en sektion öppningsbar. Därför finns det två ombyggnadssatser, en för grind mellan två stolpar och en för grind mellan en stolpe och en vägg. Ombyggnadssatserna är flexibla och kräver extra utrymme: - stolpe till stolpe, mm - stolpe till vägg, mm Det finns ett stödhjul som stödjer fodergrinden när den öppnas CD CD (24)

12 Planering 8(24)

13 DeLaval fodergrind HL30 Varning! För att minska risken för elolyckor bör alla ståldelar vara jordade. Rådgör med en behörig elektriker före montering. Varning! Håll dig på avstånd från rörliga delar! OBS! Kontrollera skruvarnas/muttrarnas åtdragning 1 2 veckor efter installationen och en gång per år. OBS! De föreslagna måtten baseras på DeLavals erfarenhet. Kontrollera att de överensstämmer med lokala lagar och föreskrifter. CD32299 Verktygslista: Borrmaskin med borr för betong och stål Hylsnyckelsats Hylsnyckel Insexnyckel Rörtång Hammare Justerbar kapsåg eller bågfil 9(24)

14 C/C Avstånd mellan stolpar 740 2½" alternativt 70x70x A CD32306 Djurets vikt (kg) A (utfodringsbredd) Platser c/c stolpar i mm ~ ~ ~ ~ > (24)

15 HL30 på 2½-tumsstolpe M12 M8x65 M12x35 M8 CD32228 CD (24)

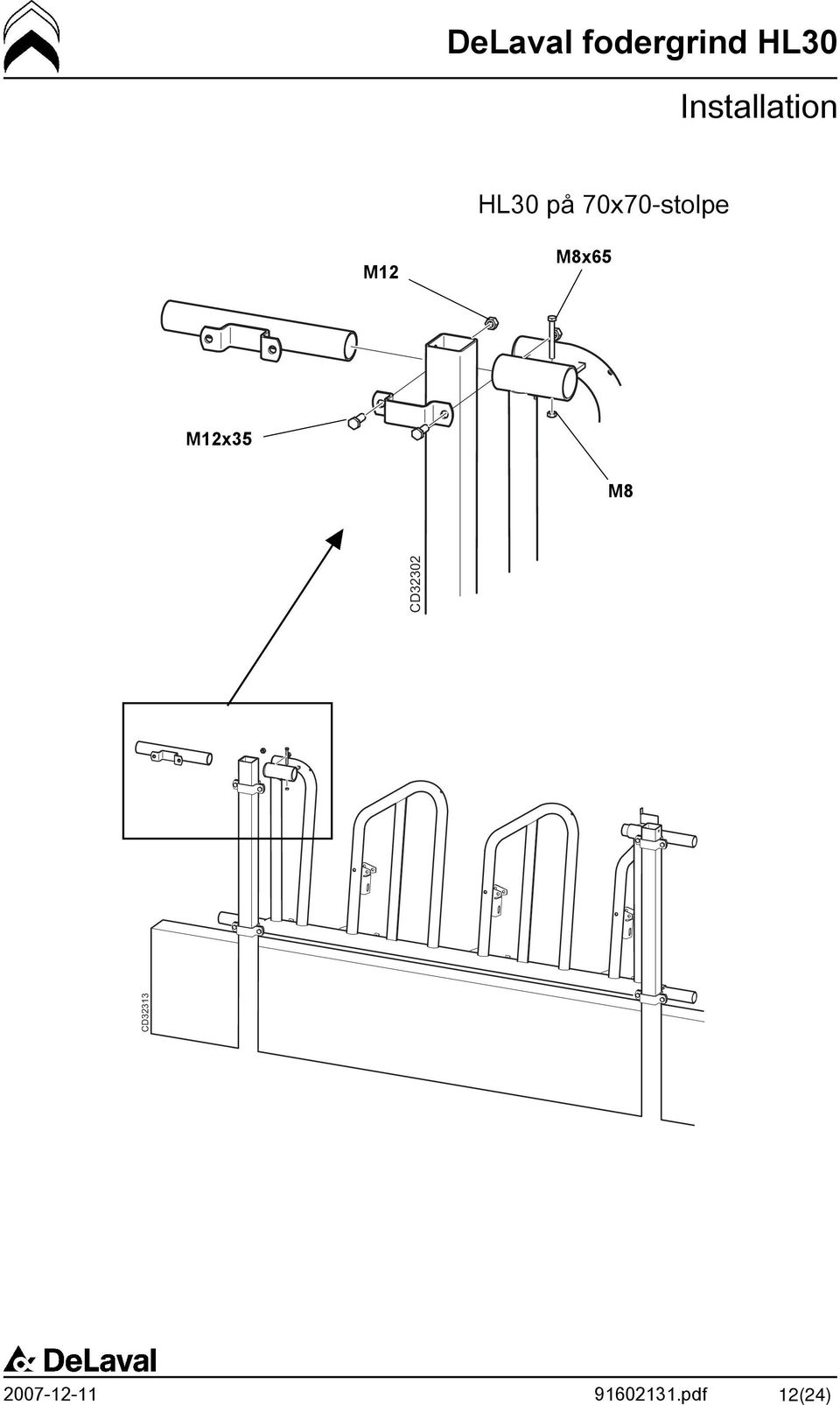

16 HL30 på 70x70-stolpe M12 M8x65 M12x35 M8 CD32302 CD (24)

17 CD32315 DeLaval fodergrind HL30 HL30 på befintlig trästolpe och vägg CD32303 CD32304 CD x90 13(24)

18 CD32319 DeLaval fodergrind HL30 Reglagerör M8 CD32316 M10x16 CD32317 M8x40 CD32318 Låsmutter M6 14(24)

19 Svängrör CD32316 M12x130 Tillslutningshylsa, 1 1/4 tum M12x80 Gummiring CD32321 M10 M12 CD32320 CD32301 Gummislang Ø 25 x Ø 13,5 x 25 mm M10x35 Spärr 15(24)

20 Styrenhet M8 M12 M8x25 M12x35 M8x50 CD32322 M8 M8 CD32324 Ø6x36 Ø6 CD32323 M8x50 16(24)

21 Styrenhet användning När styrenhetens handtag står rakt upp är fodergrinden i fritt läge. Djuret kan gå in och ut på utfodringplatsen som det vill. Så här ändrar du till låsläge så att djuret låses fast när det går in på utfodringplatsen: - Dra ut låssprinten (1) på styrenheten. - Dra handtaget (2) i pilens riktning. - Släpp låssprinten och kontrollera att den hamnar i nästa låshål på handtagsplattan. 2 1 CD32305 CD (24)

22 Individuell fastlåsning När djuren är fastlåsta i fodergrinden är det möjligt att hålla ett enskilt djur fastlåst medan resten släpps fria. När du sätter i ringsprinten blockeras svängröret och djuret låses fast på utfodringplatsen. OBS! Se upp för rörliga delar. När ett enskilt djur ska frisläppas rekommenderar vi av säkerhetsskäl att du först ställer styrenheten i låsläge så att svängröret blockeras. Dra ut ringsprinten och frisläpp sedan djuret via styrenheten. CD32301 Ringsprint Ø Individuellt frisläppande När djuren är fastlåsta i fodergrinden är det möjligt att frisläppa ett enskilt djur. OBS! Se upp för rörliga delar. När ett enskilt djur ska frisläppas måste låsspärren frigöras från reglageröret och dess stopp. Tryck på spärrens baksida se pilen (1). Vid behov måste svängröret tryckas hårdare mot låsläget för att spärren ska få plats. Det gör du genom att trycka på svängrörets övre del se pilen (2). OBS! Se upp när låsspärren frigörs. Svängröret kommer att svänga åt vänster som bilden visar (3). CD (24)

23 CD32409 CD32410 CD32328 DeLaval fodergrind HL30 Montering av stödhjul för grind M16x45 M8x65 CD32327 M16 M8 M10x25 M10 19(24)

24 Ø 1½ tum (48,3 mm) Mutter M10+bricka 820 M10 Ø 150 x 50 CD32411 M10x85 Ø 3/8 tum (17,2 mm), L=62 mm 20(24)

25 Fel Rätt Stolpe med fotplatta Skydda utrustningen Galvanisering i kombination med DeLavals ytbehandling Fix är det bästa sättet att öka inredningens livslängd. Särskilt de delar av utrustningen som utsätts för avföring, urin och sura foderrester behöver extra skydd, t.ex. stolpens fot. Ytbehandlingen Fix är ett speciellt lösningsmedelsfritt tvåkomponentsmaterial som påförs med spatel. Applicering 1-2 veckor efter att betongen har gjutits är den genomhärdad och ytbehandlingen kan appliceras. Slipa ytan med en kraftig smärgelduk eller ett kraftigt slippapper. Säkerställ att ytan är torr och ren. Applicera ytbehandlingen från golvet och 200 mm upp på stolparna. Låt Fix flöda ut över betongen, så att ett hålkäl bildas, vilket hindrar fukt från att komma i kontakt med ingjutningen. Underhåll Rengör utrustningen minst en gång per år och reparera skador på ytan med DeLaval surface coating Fix. Vi förbehåller oss rätten att göra konstruktionsändringar, utan föregående meddelande. 21(24)
