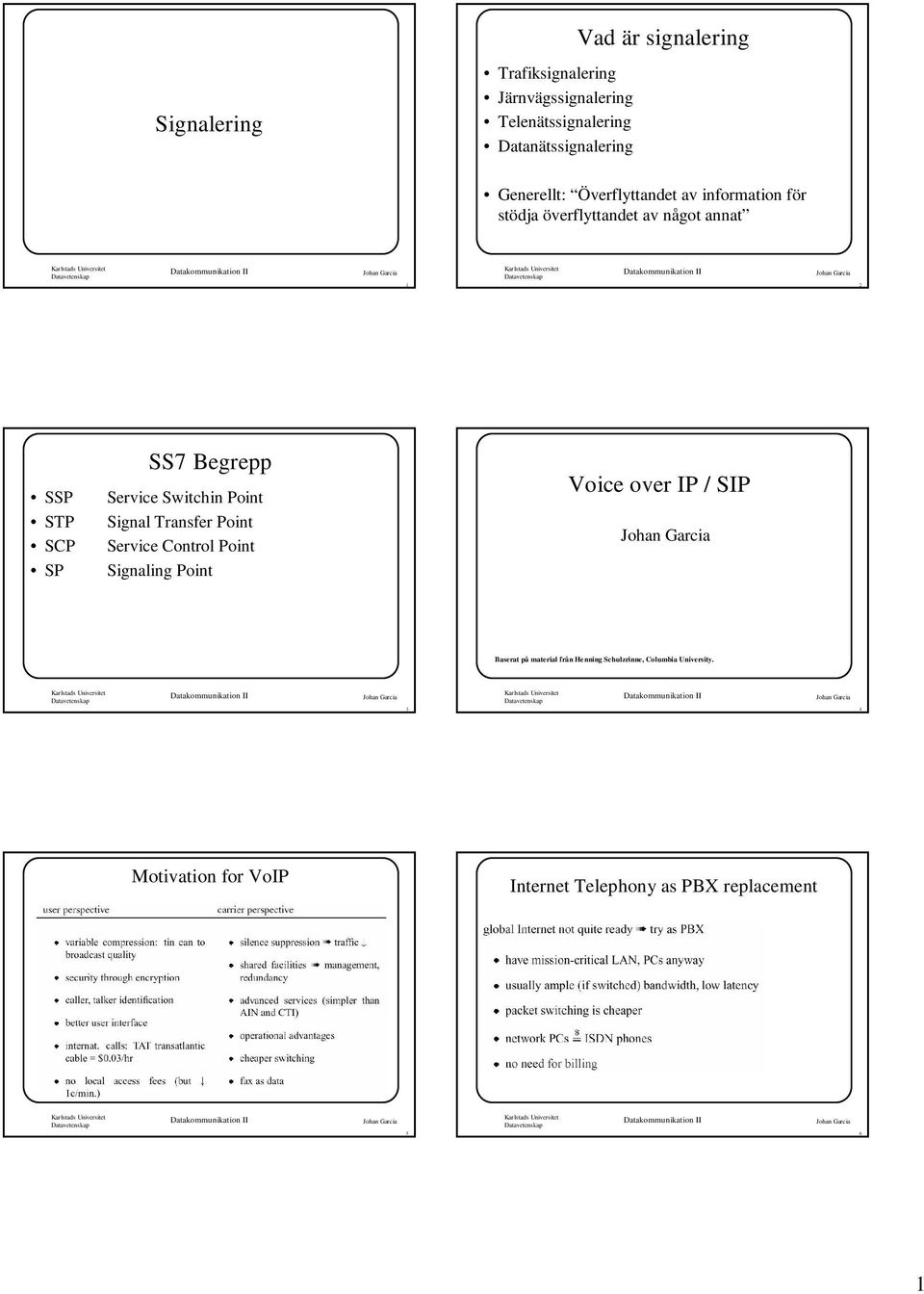

1 Vad är signalering Signalering Trafiksignalering Järnvägssignalering Telenätssignalering Datanätssignalering Generellt: Överflyttandet av information för stödja överflyttandet av något annat 1 2 SSP STP SCP SP SS7 Begrepp Service Switchin Point Signal Transfer Point Service Control Point Signaling Point Voice over IP / SIP Baserat på material från Henning Schulzrinne, Columbia University. 3 4 Motivation for VoIP Internet Telephony as PBX replacement 5 6 1

Service Switchin Point Signal Transfer Point Service Control Point Signaling Point Voice over IP / SIP Baserat på

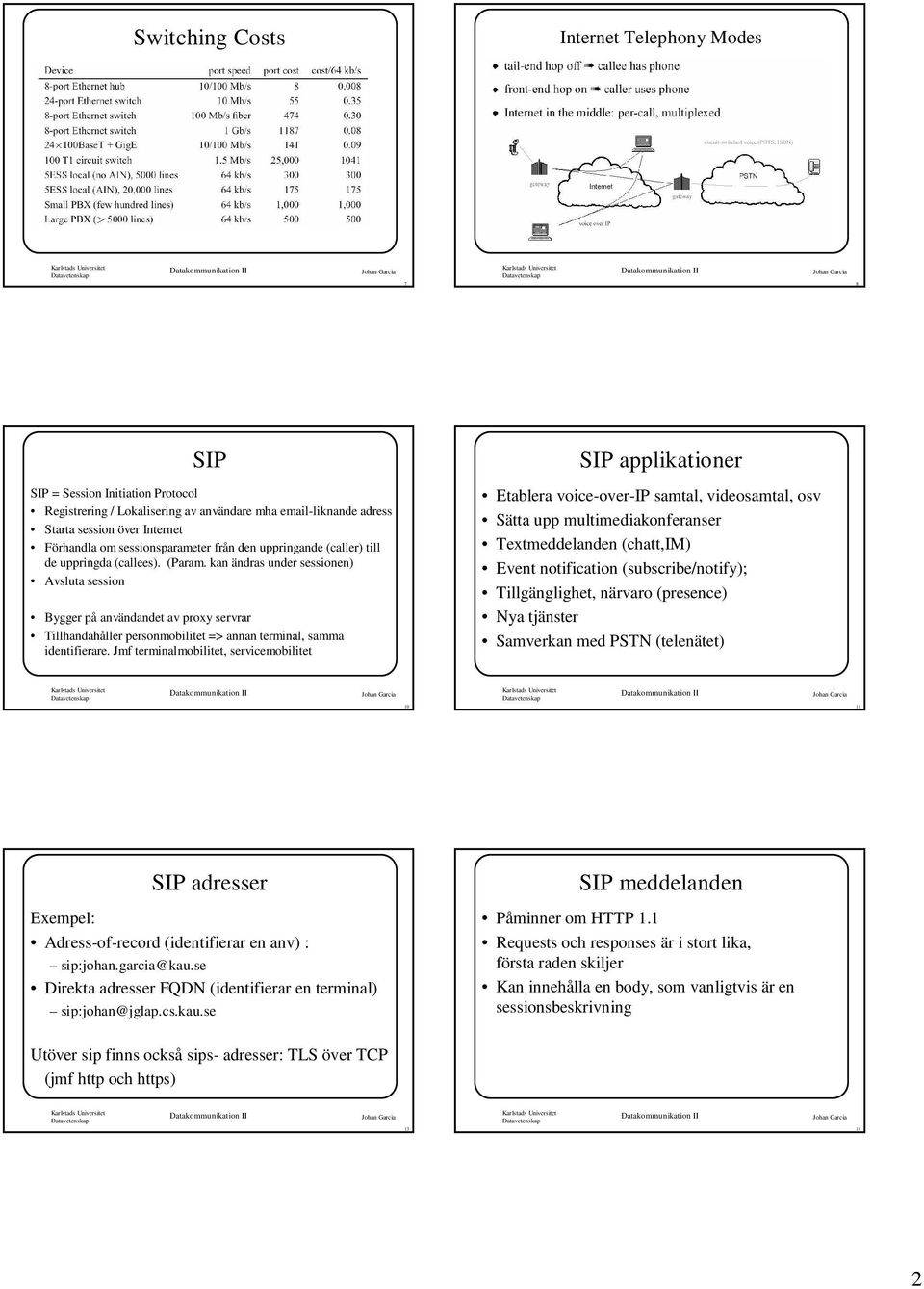

2 Switching Costs Internet Telephony Modes 7 8 SIP SIP = Session Initiation Protocol Registrering / Lokalisering av användare mha -liknande adress Starta session över Internet Förhandla om sessionsparameter från den uppringande (caller) till de uppringda (callees). (Param. kan ändras under sessionen) Avsluta session Bygger på användandet av proxy servrar Tillhandahåller personmobilitet => annan terminal, samma identifierare. Jmf terminalmobilitet, servicemobilitet SIP applikationer Etablera voice-over-ip samtal, videosamtal, osv Sätta upp multimediakonferanser Textmeddelanden (chatt,im) Event notification (subscribe/notify); Tillgänglighet, närvaro (presence) Nya tjänster Samverkan med PSTN (telenätet) SIP adresser Exempel: Adress-of-record (identifierar en anv) : sip:johan.garcia@kau.se Direkta adresser FQDN (identifierar en terminal) sip:johan@jglap.cs.kau.se SIP meddelanden Påminner om HTTP 1.1 Requests och responses är i stort lika, första raden skiljer Kan innehålla en body, som vanligtvis är en sessionsbeskrivning Utöver sip finns också sips- adresser: TLS över TCP (jmf http och https)

kan ändras under sessionen) Avsluta session Bygger på användandet av proxy servrar Tillhandahåller personmobilitet => annan terminal, samma identifierare.

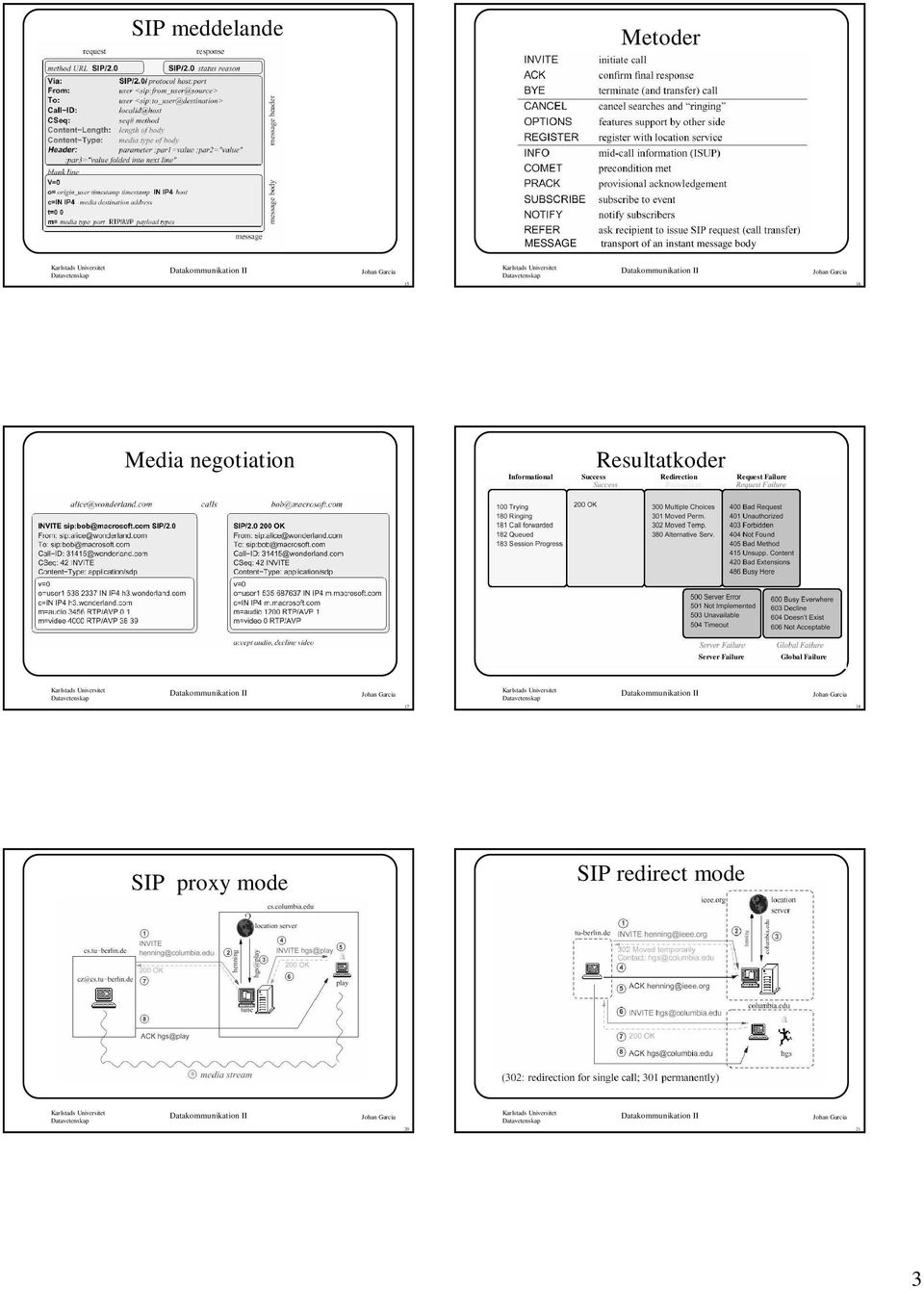

3 SIP meddelande Metoder MESSAGE transport of an instant message body Media negotiation Informational Success Resultatkoder Redirection Request Failure Server Failure Global Failure SIP proxy mode SIP redirect mode

Success Resultatkoder Redirection Request Failure Server

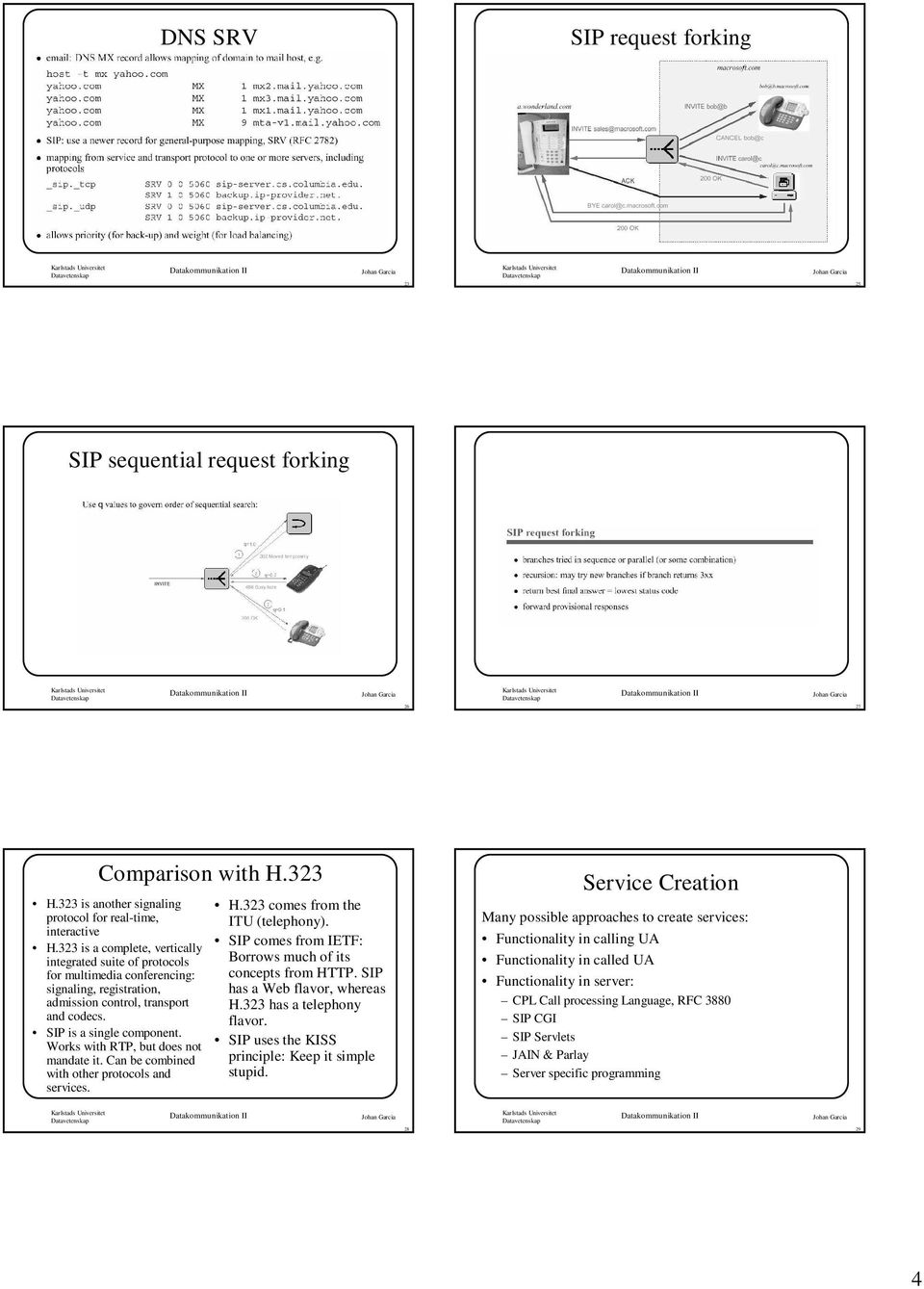

4 DNS SRV SIP request forking SIP sequential request forking Comparison with H.323 H.323 is another signaling protocol for real-time, interactive H.323 is a complete, vertically integrated suite of protocols for multimedia conferencing: signaling, registration, admission control, transport and codecs. SIP is a single component. Works with RTP, but does not mandate it. Can be combined with other protocols and services. H.323 comes from the ITU (telephony). SIP comes from IETF: Borrows much of its concepts from HTTP. SIP has a Web flavor, whereas H.323 has a telephony flavor. SIP uses the KISS principle: Keep it simple stupid. Service Creation Many possible approaches to create services: Functionality in calling UA Functionality in called UA Functionality in server: CPL Call processing Language, RFC 3880 SIP CGI SIP Servlets JAIN & Parlay Server specific programming

Works with RTP, but does not mandate it. Can be combined with other protocols and services. H.323 comes from the ITU (telephony). SIP comes from IETF: Borrows much of its concepts from HTTP.

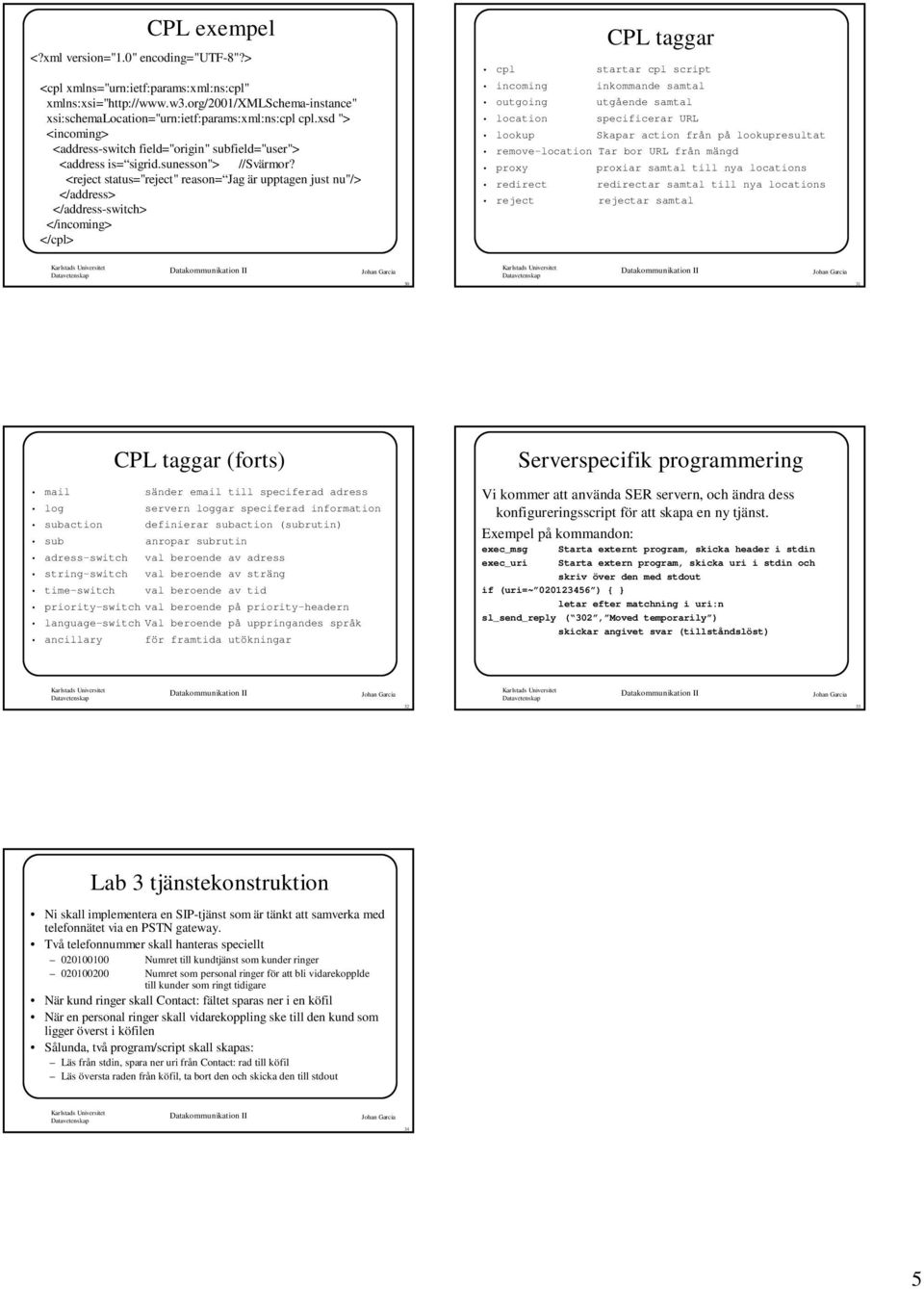

5 CPL exempel <?xml version="1.0" encoding="utf-8"?> <cpl xmlns="urn:ietf:params:xml:ns:cpl" xmlns:xsi=" xsi:schemalocation="urn:ietf:params:xml:ns:cpl cpl.xsd "> <incoming> <address-switch field="origin" subfield="user"> <address is= sigrid.sunesson"> //Svärmor? <reject status="reject" reason= Jag är upptagen just nu"/> </address> </address-switch> </incoming> </cpl> CPL taggar cpl startar cpl script incoming inkommande samtal outgoing utgående samtal location specificerar URL lookup Skapar action från på lookupresultat remove-location Tar bor URL från mängd proxy proxiar samtal till nya locations redirect redirectar samtal till nya locations reject rejectar samtal CPL taggar (forts) mail sänder till speciferad adress log servern loggar speciferad information subaction definierar subaction (subrutin) sub anropar subrutin adress-switch val beroende av adress string-switch val beroende av sträng time-switch val beroende av tid priority-switch val beroende på priority-headern language-switch Val beroende på uppringandes språk ancillary för framtida utökningar Serverspecifik programmering Vi kommer att använda SER servern, och ändra dess konfigureringsscript för att skapa en ny tjänst. Exempel på kommandon: exec_msg Starta externt program, skicka header i stdin exec_uri Starta extern program, skicka uri i stdin och skriv över den med stdout if (uri=~ ) { } letar efter matchning i uri:n sl_send_reply ( 302, Moved temporarily ) skickar angivet svar (tillståndslöst) Lab 3 tjänstekonstruktion Ni skall implementera en SIP-tjänst som är tänkt att samverka med telefonnätet via en PSTN gateway. Två telefonnummer skall hanteras speciellt Numret till kundtjänst som kunder ringer Numret som personal ringer för att bli vidarekopplde till kunder som ringt tidigare När kund ringer skall Contact: fältet sparas ner i en köfil När en personal ringer skall vidarekoppling ske till den kund som ligger överst i köfilen Sålunda, två program/script skall skapas: Läs från stdin, spara ner uri från Contact: rad till köfil Läs översta raden från köfil, ta bort den och skicka den till stdout 34 5

<reject status="reject" reason= Jag är upptagen just nu"/> </address> </address-switch> </incoming> </cpl> CPL taggar cpl startar cpl script incoming inkommande samtal outgoing utgående samtal
