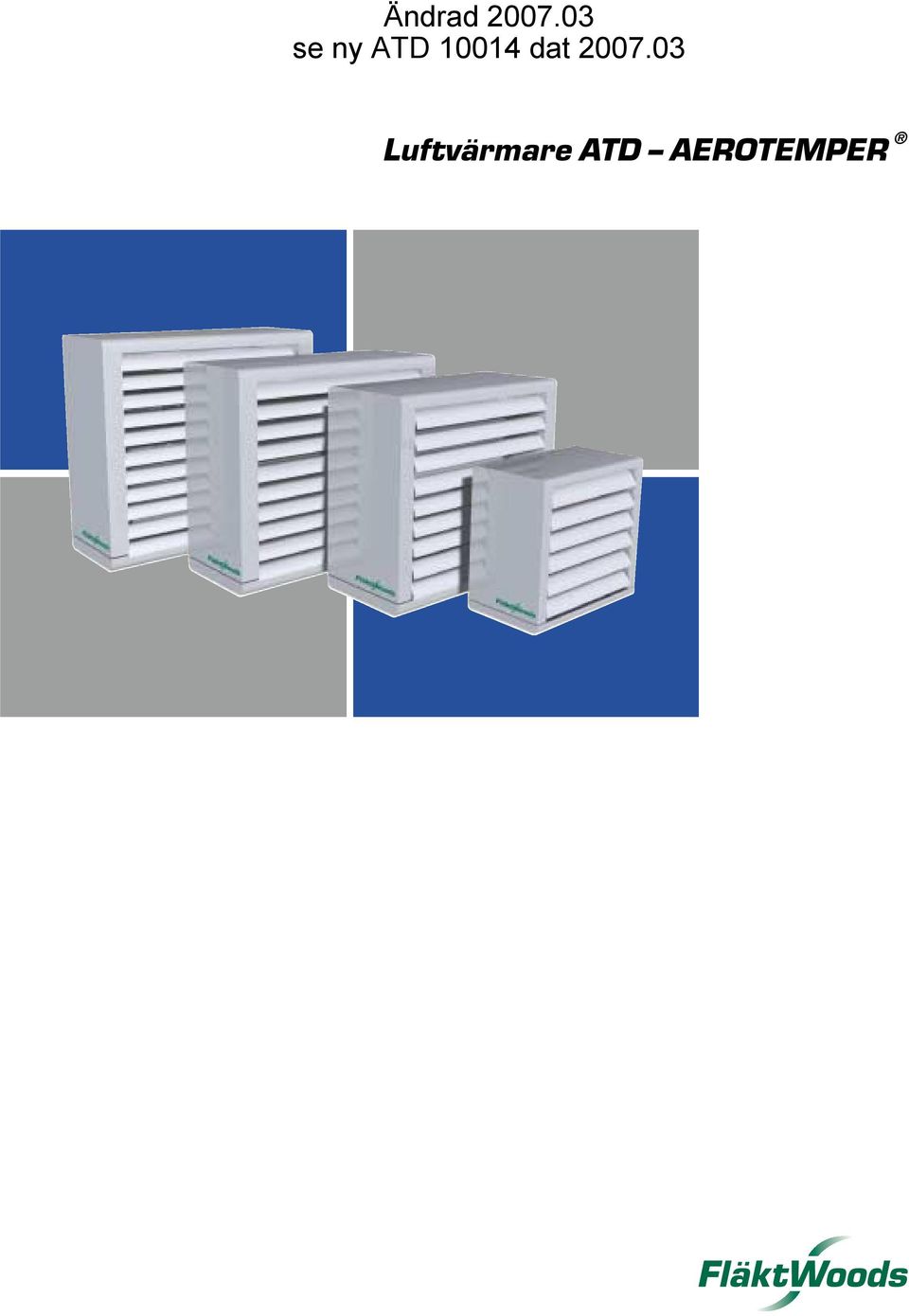

1 Luftvärmare ATD AEROTEMPER

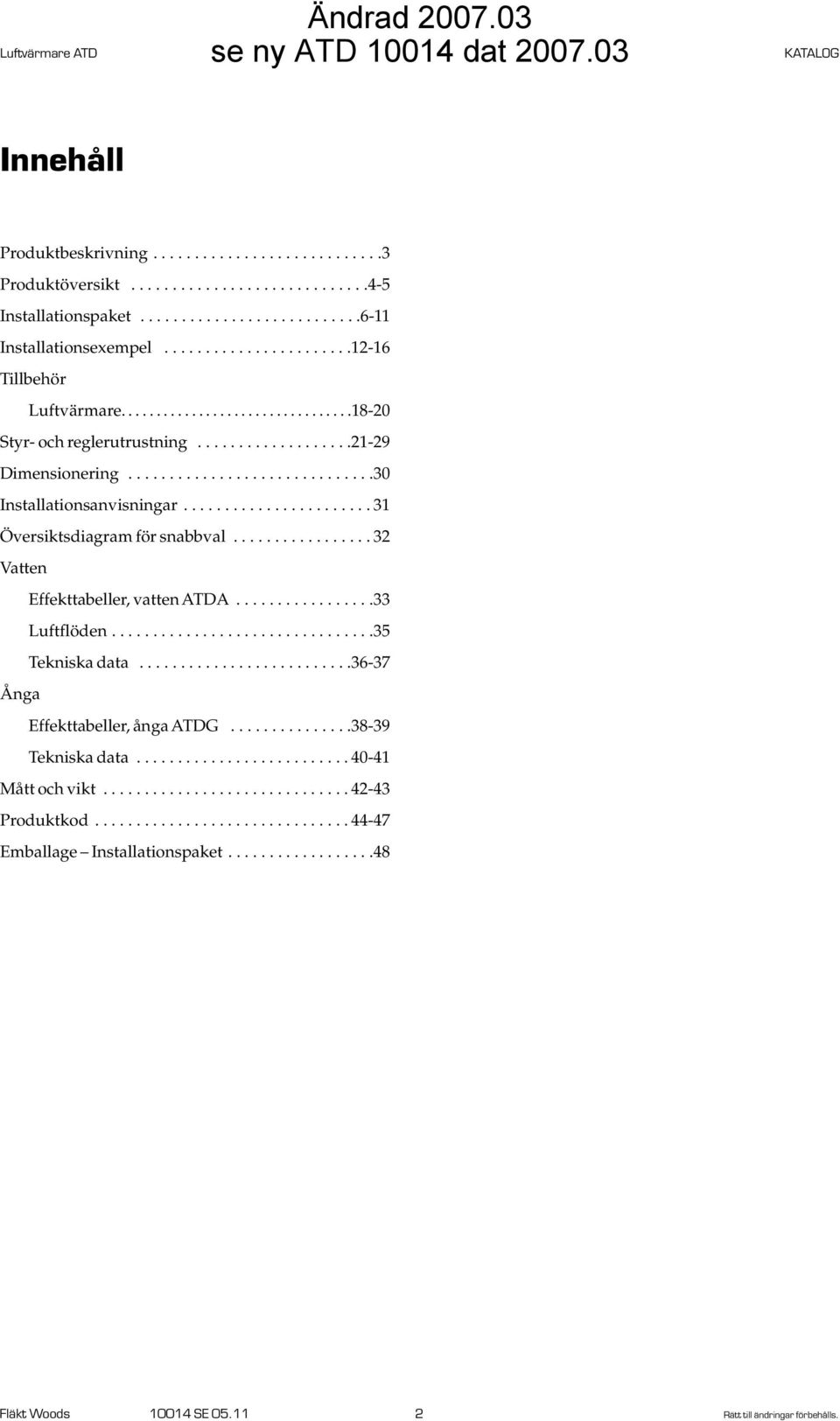

2 Innehåll Produktbeskrivning Produktöversikt Installationspaket Installationsexempel Tillbehör Luftvärmare Styr- och reglerutrustning Dimensionering Installationsanvisningar Översiktsdiagram för snabbval Vatten Effekttabeller, vatten ATDA Luftflöden Tekniska data Ånga Effekttabeller, ånga ATDG Tekniska data Mått och vikt Produktkod Emballage Installationspaket Fläkt Woods SE Rätt till ändringar förbehålls.

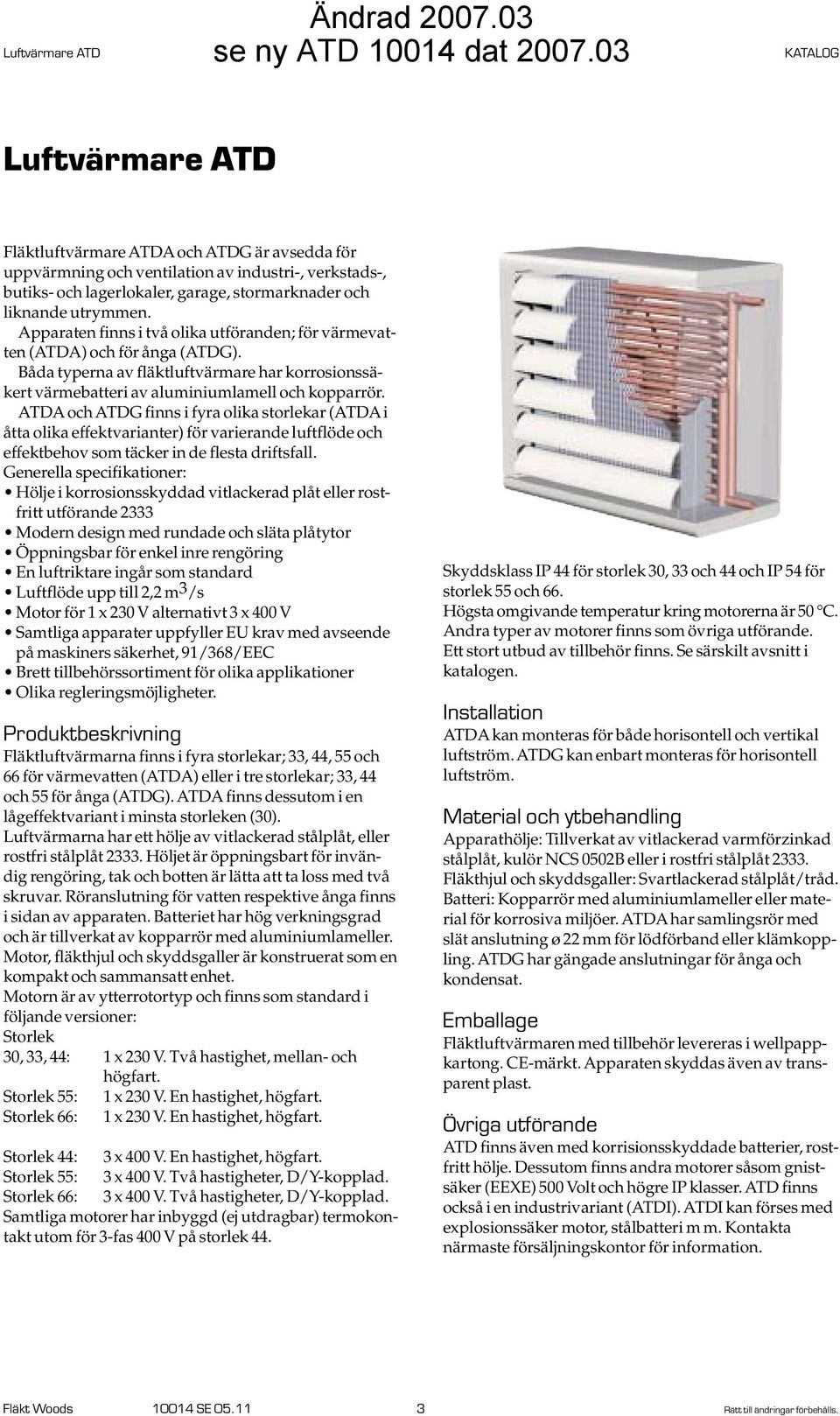

3 Luftvärmare ATD Fläktluftvärmare ATDA och ATDG är avsedda för uppvärmning och ventilation av industri-, verkstads-, butiks- och lagerlokaler, garage, stormarknader och liknande utrymmen. Apparaten finns i två olika utföranden; för värmevatten (ATDA) och för ånga (ATDG). Båda typerna av fläktluftvärmare har korrosionssäkert värmebatteri av aluminiumlamell och kopparrör. ATDAoch ATDG finns i fyra olika storlekar (ATDAi åtta olika effektvarianter) för varierande luftflöde och effektbehov som täcker in de flesta driftsfall. Generella specifikationer: Hölje i korrosionsskyddad vitlackerad plåt eller rostfritt utförande 2333 Modern design med rundade och släta plåtytor Öppningsbar för enkel inre rengöring En luftriktare ingår som standard Luftflöde upp till 2,2 m 3 /s Motor för 1 x 230 V alternativt 3 x 400 V Samtliga apparater uppfyller EU krav med avseende på maskiners säkerhet, 91/368/EEC Brett tillbehörssortiment för olika applikationer Olika regleringsmöjligheter. Produktbeskrivning Fläktluftvärmarna finns i fyra storlekar; 33, 44, 55 och 66 för värmevatten (ATDA) eller i tre storlekar; 33, 44 och 55 för ånga (ATDG). ATDAfinns dessutom i en lågeffektvariant i minsta storleken (30). Luftvärmarna har ett hölje av vitlackerad stålplåt, eller rostfri stålplåt Höljet är öppningsbart för invändig rengöring, tak och botten är lätta att ta loss med två skruvar. Röranslutning för vatten respektive ånga finns i sidan av apparaten. Batteriet har hög verkningsgrad och är tillverkat av kopparrör med aluminiumlameller. Motor, fläkthjul och skyddsgaller är konstruerat som en kompakt och sammansatt enhet. Motorn är av ytterrotortyp och finns som standard i följande versioner: Storlek 30, 33, 44: 1 x 230 V. Två hastighet, mellan- och högfart. Storlek 55: 1 x 230 V. En hastighet, högfart. Storlek 66: 1 x 230 V. En hastighet, högfart. Storlek 44: 3 x 400 V. En hastighet, högfart. Storlek 55: 3 x 400 V. Två hastigheter, D/Y-kopplad. Storlek 66: 3 x 400 V. Två hastigheter, D/Y-kopplad. Samtliga motorer har inbyggd (ej utdragbar) termokontakt utom för 3-fas 400 V på storlek 44. Skyddsklass IP 44 för storlek 30, 33 och 44 och IP 54 för storlek 55 och 66. Högsta omgivande temperatur kring motorerna är 50 C. Andra typer av motorer finns som övriga utförande. Ett stort utbud av tillbehör finns. Se särskilt avsnitt i katalogen. Installation ATDA kan monteras för både horisontell och vertikal luftström. ATDG kan enbart monteras för horisontell luftström. Material och ytbehandling Apparathölje: Tillverkat av vitlackerad varmförzinkad stålplåt, kulör NCS 0502B eller i rostfri stålplåt Fläkthjul och skyddsgaller: Svartlackerad stålplåt/tråd. Batteri: Kopparrör med aluminiumlameller eller material för korrosiva miljöer. ATDA har samlingsrör med slät anslutning ø 22 mm för lödförband eller klämkoppling. ATDG har gängade anslutningar för ånga och kondensat. Emballage Fläktluftvärmaren med tillbehör levereras i wellpappkartong. CE-märkt. Apparaten skyddas även av transparent plast. Övriga utförande ATD finns även med korrisionsskyddade batterier, rostfritt hölje. Dessutom finns andra motorer såsom gnistsäker (EEXE) 500 Volt och högre IP klasser. ATD finns också i en industrivariant (ATDI). ATDI kan förses med explosionssäker motor, stålbatteri m m. Kontakta närmaste försäljningskontor för information. Fläkt Woods SE Rätt till ändringar förbehålls.

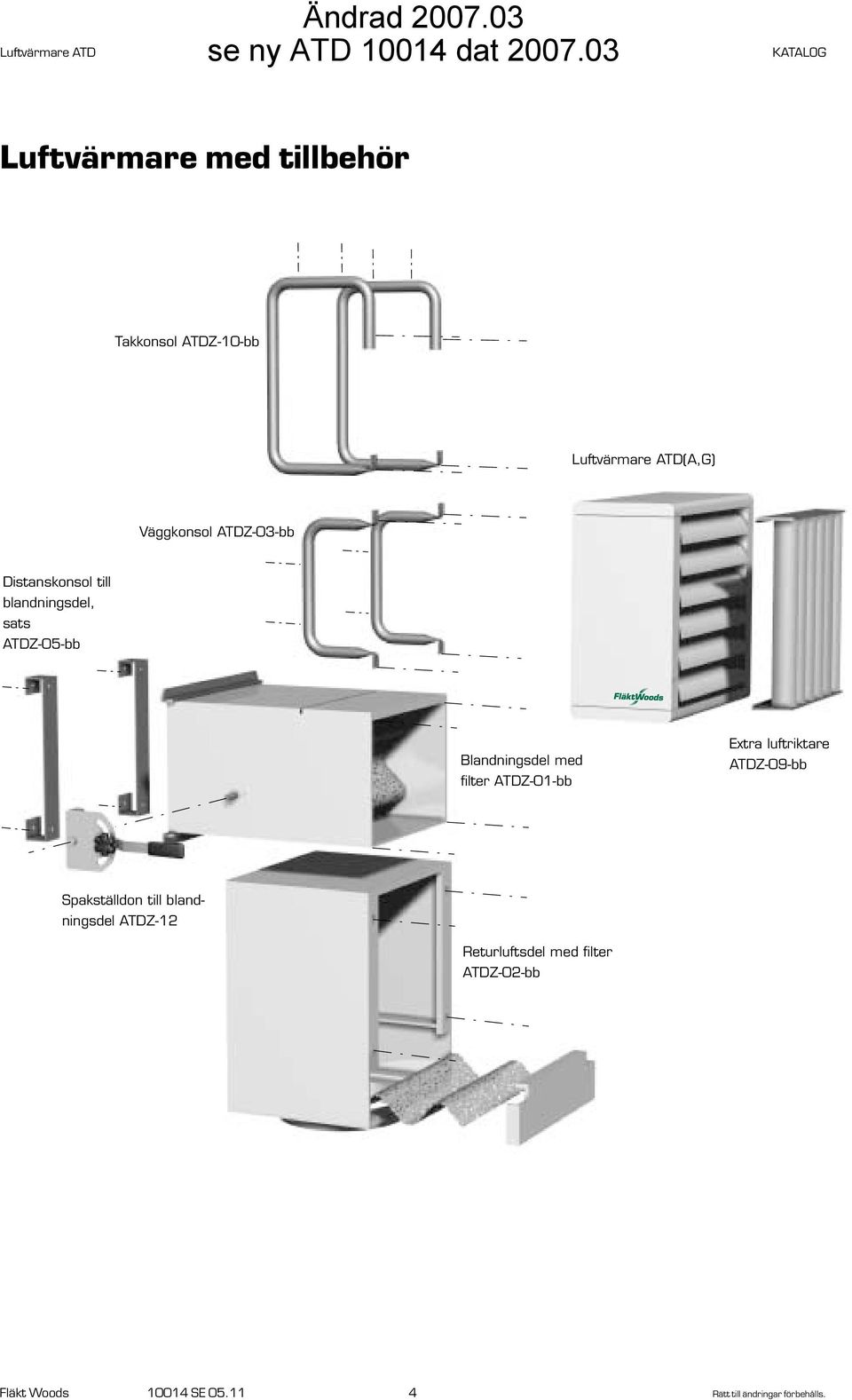

4 Luftvärmare med tillbehör Takkonsol ATDZ-10-bb Luftvärmare ATD(A,G) Väggkonsol ATDZ-03-bb Distanskonsol till blandningsdel, sats ATDZ-05-bb Blandningsdel med filter ATDZ-01-bb Extra luftriktare ATDZ-09-bb Spakställdon till blandningsdel ATDZ-12 Returluftsdel med filter ATDZ-02-bb Fläkt Woods SE Rätt till ändringar förbehålls.

5 Tillbehör, styr- och reglerutrustning Automatisk fläktreglering, enkel, FHC ATDZ x 230 V Automatisk fläktreglering, enkel, FHC ATDZ x 400 V Automatisk luftvärmarreglering, avancerad, ATC ATDZ x 230 V, 9A Automatisk luftvärmarreglering, avancerad, ATC ATDZ x 230 V, 2A Varvtalsomkopplare ARDZ-13-1 Ventil med termiskt ställdon, ATDZ-17-3 Ventil med ställdon, snabb ATDZ-17-4 Rumstermostat för fläktdrift IP 30 ATDZ-18-3 Rumstermostat för fläktdrift IP 65 ATDZ-19-3 Fjärrstyrning till ATC ATDZ-21-3 ATDZ-21-4 Tidur till ATC ATDZ-22-3 Varvtalsomkopplare, 2A ATDZ-24-3 Transformator, 2A ATDZ-25-3 Frysskyddstermostat ATDZ-26-1 Spjällmotor Belimo ATDZ-27-1 Varvtalsomkopplare, 9 A ATDZ-28-1 Kopplingsenhet ATDZ-30-1 Temperaturgivare RG Fukt ATDZ-35-1 ATDZ-35-2 Fjärrstyrning infraljus ATDZ-36-1 Tilläggsmodul nätverkskoppling ATDZ-37-1 Fläkt Woods SE Rätt till ändringar förbehålls.

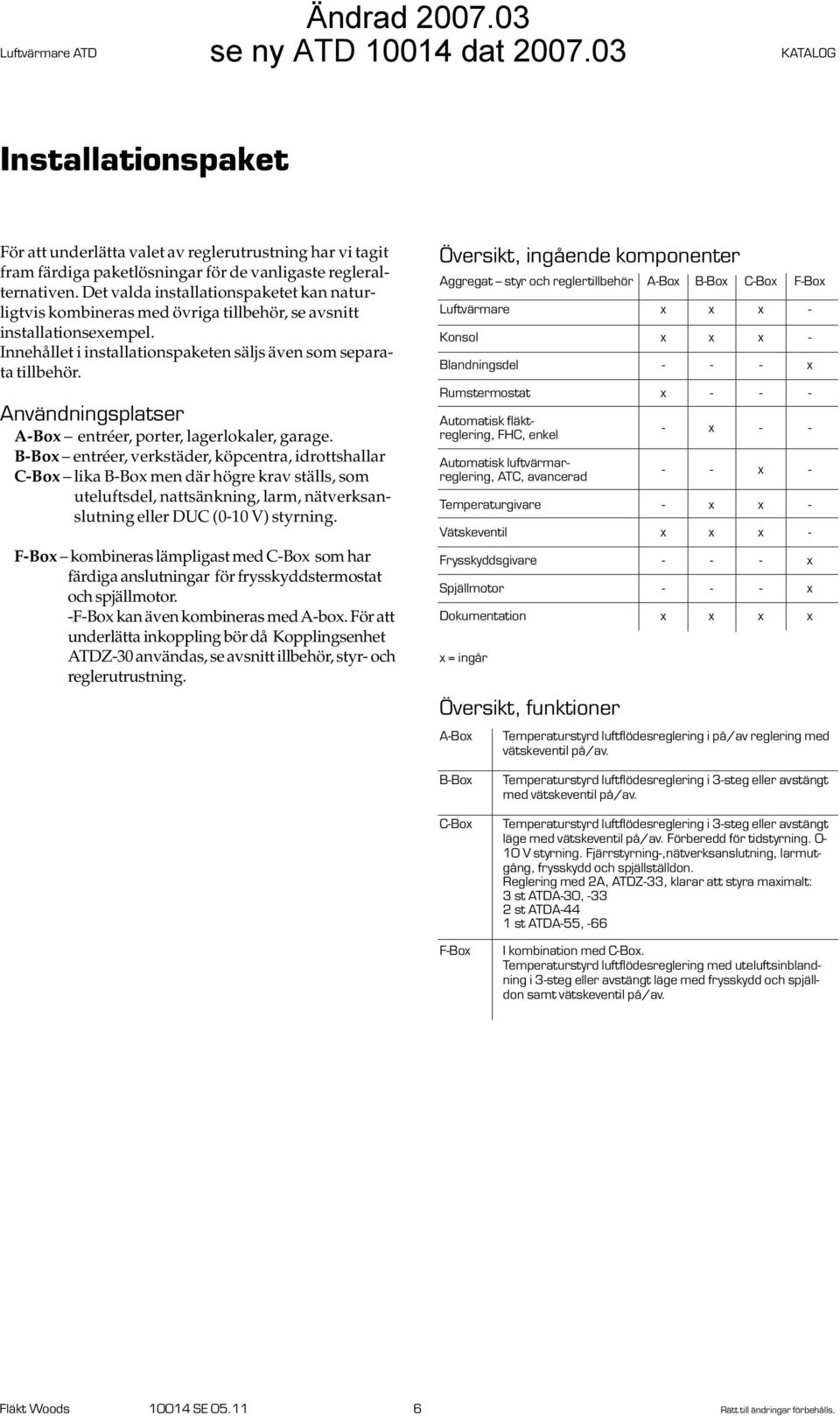

6 Installationspaket För att underlätta valet av reglerutrustning har vi tagit fram färdiga paketlösningar för de vanligaste regleralternativen. Det valda installationspaketet kan naturligtvis kombineras med övriga tillbehör, se avsnitt installationsexempel. Innehållet i installationspaketen säljs även som separata tillbehör. Användningsplatser A-Box entréer, porter, lagerlokaler, garage. B-Box entréer, verkstäder, köpcentra, idrottshallar C-Box lika B-Box men där högre krav ställs, som uteluftsdel, nattsänkning, larm, nätverksanslutning eller DUC (0-10 V) styrning. F-Box kombineras lämpligast med C-Box som har färdiga anslutningar för frysskyddstermostat och spjällmotor. -F-Box kan även kombineras med A-box. För att underlätta inkoppling bör då Kopplingsenhet ATDZ-30 användas, se avsnitt illbehör, styr- och reglerutrustning. Översikt, ingående komponenter Aggregat styr och reglertillbehör A-Box B-Box C-Box F-Box Luftvärmare x x x - Konsol x x x - Blandningsdel ---x Rumstermostat x --- Automatisk fläktreglering, FHC, enkel Automatisk luftvärmarreglering, ATC, avancerad - x x - Temperaturgivare -x x - Vätskeventil x x x - Frysskyddsgivare Spjällmotor ---x ---x Dokumentation x x x x x = ingår Översikt, funktioner A-Box Temperaturstyrd luftflödesreglering i på/av reglering med vätskeventil på/av. B-Box C-Box F-Box Temperaturstyrd luftflödesreglering i 3-steg eller avstängt med vätskeventil på/av. Temperaturstyrd luftflödesreglering i 3-steg eller avstängt läge med vätskeventil på/av. Förberedd för tidstyrning V styrning. Fjärrstyrning-,nätverksanslutning, larmutgång, frysskydd och spjällställdon. Reglering med 2A, ATDZ-33, klarar att styra maximalt: 3 st ATDA-30, st ATDA-44 1 st ATDA-55, -66 I kombination med C-Box. Temperaturstyrd luftflödesreglering med uteluftsinblandning i 3-steg eller avstängt läge med frysskydd och spjälldon samt vätskeventil på/av. Fläkt Woods SE Rätt till ändringar förbehålls.

7 Installationspaket Utan reglerutrustning, innehåller: Väggkonsol, sats ATDZ-03 Luftvärmare ATDA-aa-b Komplett leverans bestående av värmare, olika tillbehör och instruktioner. 1 st Luftvärmare ATDA ATDA-aa-1 1 st väggkonsol ATDZ-03 1 st Bruksanvisning Monterings- installations- och skötselanvisningar. Beställningsexempel Luftvärmare Storlek (aa) Motor (b) 1 = 1 x 230 V, 50 Hz 3 = 3 x 400 V, 50 Hz Effektvariant (c) 1 = högtempererat vatten, lågt t 2 = lågtempererat vatten, högt t Reglering (d) 0 = utan reglering Konstruktionssiffra (e) 1 = ATDA-aa-b-c-0-e Fläkt Woods SE Rätt till ändringar förbehålls.

8 Installationspaket A-box, innehåller: Väggkonsol, sats ATDZ-03 Ventil med öppen/stängd ställdon ATDZ-17-4 Rumstermostat ATDZ-18-3 Luftvärmare ATDA-aa-b Komplett leverans bestående av värmare, olika tillbehör och instruktioner. 1 st Luftvärmare ATDA-aa-1 aa = önskad värmarstorlek, 30, 33, 44, 55, st Rumstermostat ATDZ-18-3 IP 30, 1 fas 230 V, 16 A. 1 st Ventil med ställdon, öppen/stängd, ATDZ-17-4 IP 54, 1 fas 230 V, temperaturområde C, kvs 4,0, on/off, tid 10 sekunder. Funktion: Vid värmebehov startar rumstermostaten värmaren och öppnar vätskeventilen. Vid uppnådd inställd temperatur stänger vätskeventilen och fläkten stoppar. Beställningsexempel Luftvärmare Storlek (aa) 30, 33, 44, 55, 66 Motor (b) 1 = 1x230 V, 50 Hz Effektvariant (c) 1 = högtempererat vatten, lågt t 2 = lågtempererat, högt t Reglering (d) A= A-box Konstruktionssiffra (e) 1 = ATDA-aa-1-c-A-e Fläkt Woods SE Rätt till ändringar förbehålls.

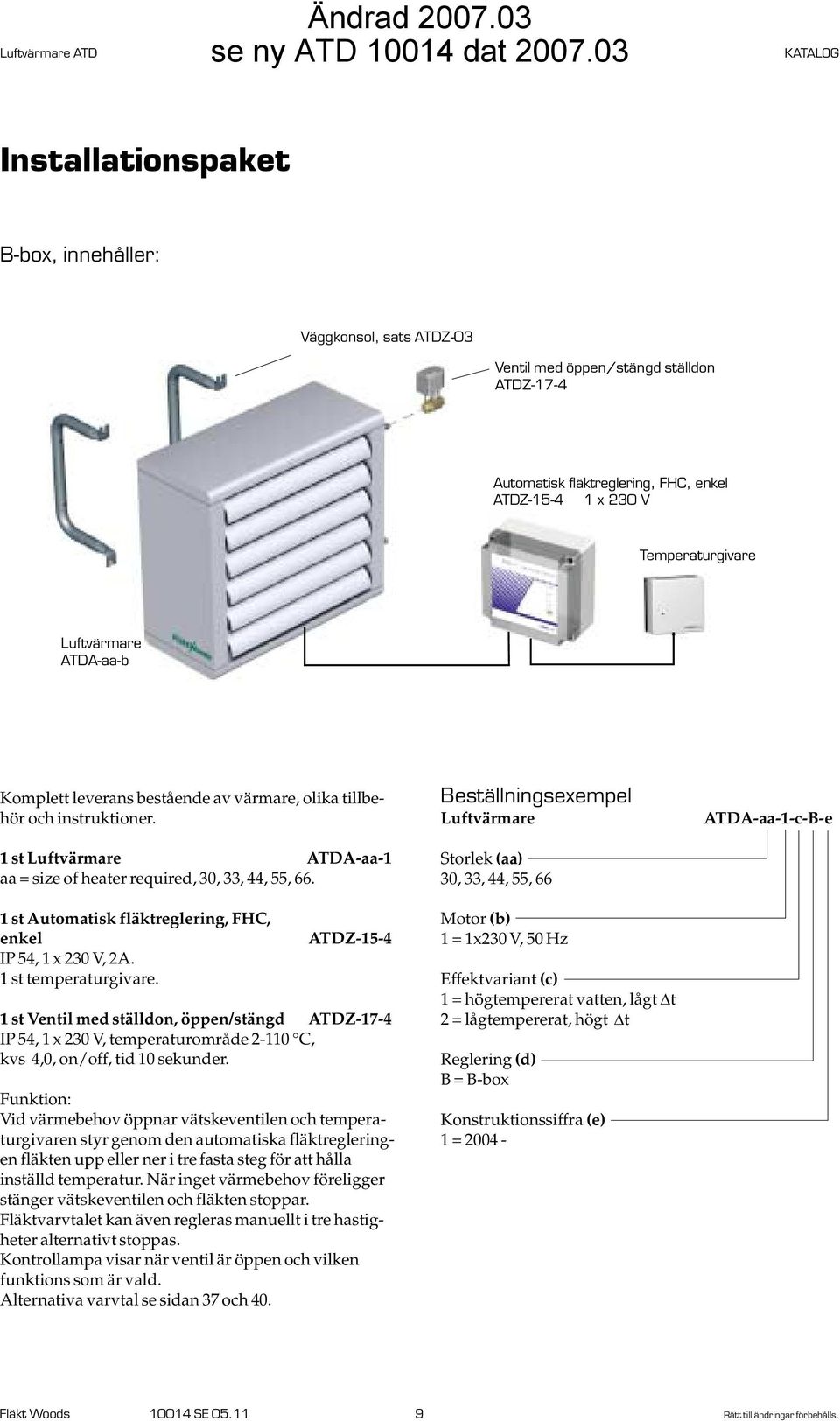

9 Installationspaket B-box, innehåller: Väggkonsol, sats ATDZ-03 Ventil med öppen/stängd ställdon ATDZ-17-4 Automatisk fläktreglering, FHC, enkel ATDZ x 230 V Temperaturgivare Luftvärmare ATDA-aa-b Komplett leverans bestående av värmare, olika tillbehör och instruktioner. 1 st Luftvärmare ATDA-aa-1 aa = size of heater required, 30, 33, 44, 55, st Automatisk fläktreglering, FHC, enkel IP 54, 1 x 230 V, 2A. 1 st temperaturgivare. ATDZ st Ventil med ställdon, öppen/stängd ATDZ-17-4 IP 54, 1 x 230 V, temperaturområde C, kvs 4,0, on/off, tid 10 sekunder. Funktion: Vid värmebehov öppnar vätskeventilen och temperaturgivaren styr genom den automatiska fläktregleringen fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Fläktvarvtalet kan även regleras manuellt i tre hastigheter alternativt stoppas. Kontrollampa visar när ventil är öppen och vilken funktions som är vald. Alternativa varvtal se sidan 37 och 40. Beställningsexempel Luftvärmare Storlek (aa) 30, 33, 44, 55, 66 Motor (b) 1 = 1x230 V, 50 Hz Effektvariant (c) 1 = högtempererat vatten, lågt t 2 = lågtempererat, högt t Reglering (d) B = B-box Konstruktionssiffra (e) 1 = ATDA-aa-1-c-B-e Fläkt Woods SE Rätt till ändringar förbehålls.

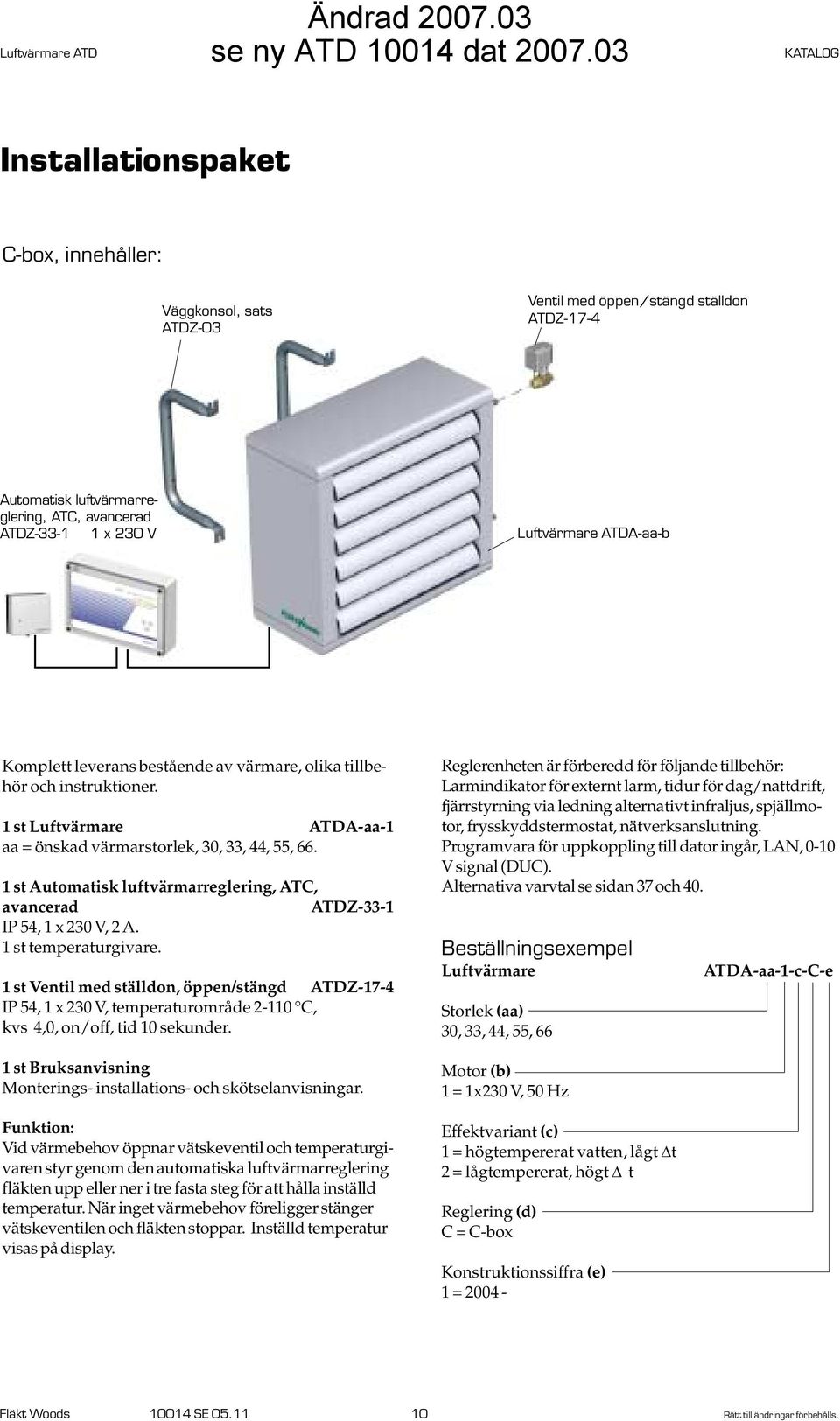

10 Installationspaket C-box, innehåller: Väggkonsol, sats ATDZ-03 Ventil med öppen/stängd ställdon ATDZ-17-4 Automatisk luftvärmarreglering, ATC, avancerad ATDZ x 230 V Luftvärmare ATDA-aa-b Komplett leverans bestående av värmare, olika tillbehör och instruktioner. 1 st Luftvärmare ATDA-aa-1 aa = önskad värmarstorlek, 30, 33, 44, 55, st Automatisk luftvärmarreglering, ATC, avancerad ATDZ-33-1 IP 54, 1 x 230 V, 2 A. 1 st temperaturgivare. 1 st Ventil med ställdon, öppen/stängd ATDZ-17-4 IP 54, 1 x 230 V, temperaturområde C, kvs 4,0, on/off, tid 10 sekunder. 1 st Bruksanvisning Monterings- installations- och skötselanvisningar. Funktion: Vid värmebehov öppnar vätskeventil och temperaturgivaren styr genom den automatiska luftvärmarreglering fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Inställd temperatur visas på display. Reglerenheten är förberedd för följande tillbehör: Larmindikator för externt larm, tidur för dag/nattdrift, fjärrstyrning via ledning alternativt infraljus, spjällmotor, frysskyddstermostat, nätverksanslutning. Programvara för uppkoppling till dator ingår, LAN, 0-10 V signal (DUC). Alternativa varvtal se sidan 37 och 40. Beställningsexempel Luftvärmare Storlek (aa) 30, 33, 44, 55, 66 Motor (b) 1 = 1x230 V, 50 Hz Effektvariant (c) 1 = högtempererat vatten, lågt t 2 = lågtempererat, högt t Reglering (d) C = C-box Konstruktionssiffra (e) 1 = ATDA-aa-1-c-C-e Fläkt Woods SE Rätt till ändringar förbehålls.

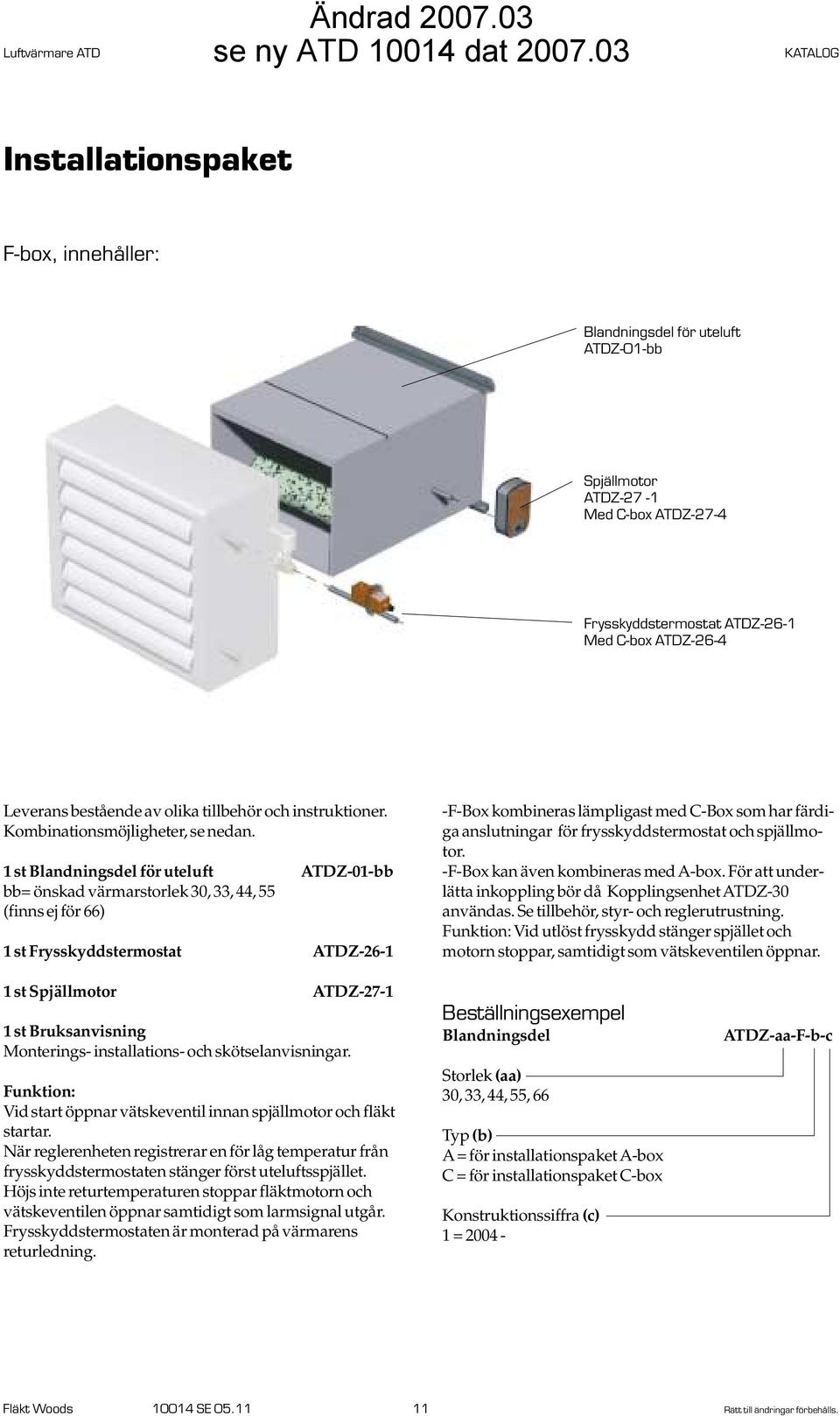

11 Installationspaket F-box, innehåller: Blandningsdel för uteluft ATDZ-01-bb Spjällmotor ATDZ-27-1 Med C-box ATDZ-27-4 Frysskyddstermostat ATDZ-26-1 Med C-box ATDZ-26-4 Leverans bestående av olika tillbehör och instruktioner. Kombinationsmöjligheter, se nedan. 1 st Blandningsdel för uteluft ATDZ-01-bb bb= önskad värmarstorlek 30, 33, 44, 55 (finns ej för 66) 1 st Frysskyddstermostat ATDZ F-Box kombineras lämpligast med C-Box som har färdiga anslutningar för frysskyddstermostat och spjällmotor. -F-Box kan även kombineras med A-box. För att underlätta inkoppling bör då Kopplingsenhet ATDZ-30 användas. Se tillbehör, styr- och reglerutrustning. Funktion: Vid utlöst frysskydd stänger spjället och motorn stoppar, samtidigt som vätskeventilen öppnar. 1 st Spjällmotor ATDZ st Bruksanvisning Monterings- installations- och skötselanvisningar. Funktion: Vid start öppnar vätskeventil innan spjällmotor och fläkt startar. När reglerenheten registrerar en för låg temperatur från frysskyddstermostaten stänger först uteluftsspjället. Höjs inte returtemperaturen stoppar fläktmotorn och vätskeventilen öppnar samtidigt som larmsignal utgår. Frysskyddstermostaten är monterad på värmarens returledning. Beställningsexempel Blandningsdel Storlek (aa) 30, 33, 44, 55, 66 Typ (b) A= för installationspaket A-box C = för installationspaket C-box Konstruktionssiffra (c) 1 = ATDZ-aa-F-b-c Fläkt Woods SE Rätt till ändringar förbehålls.

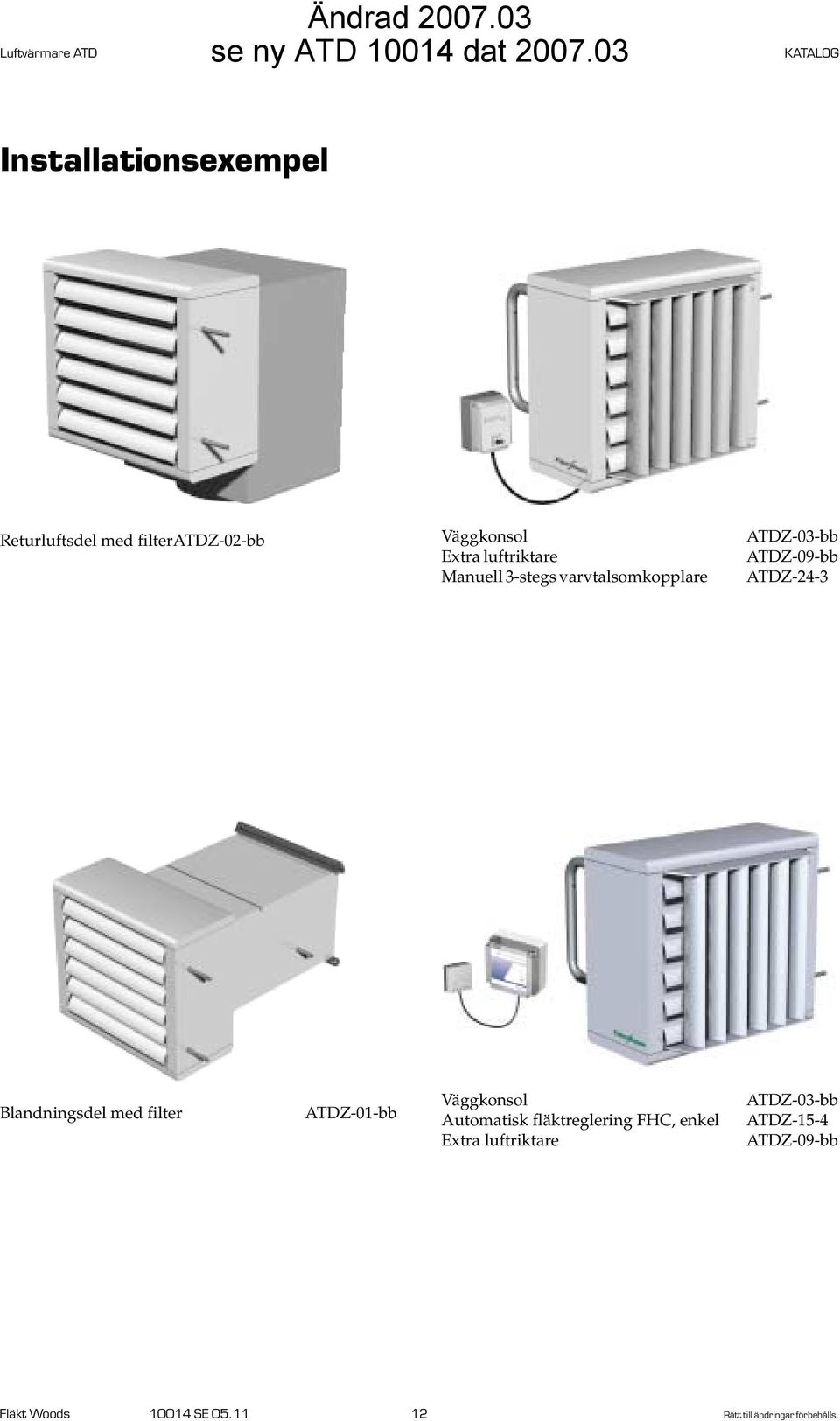

12 Installationsexempel Returluftsdel med filteratdz-02-bb Väggkonsol Extra luftriktare Manuell 3-stegs varvtalsomkopplare ATDZ-03-bb ATDZ-09-bb ATDZ-24-3 Blandningsdel med filter ATDZ-01-bb Väggkonsol Automatisk fläktreglering FHC, enkel Extra luftriktare ATDZ-03-bb ATDZ-15-4 ATDZ-09-bb Fläkt Woods SE Rätt till ändringar förbehålls.

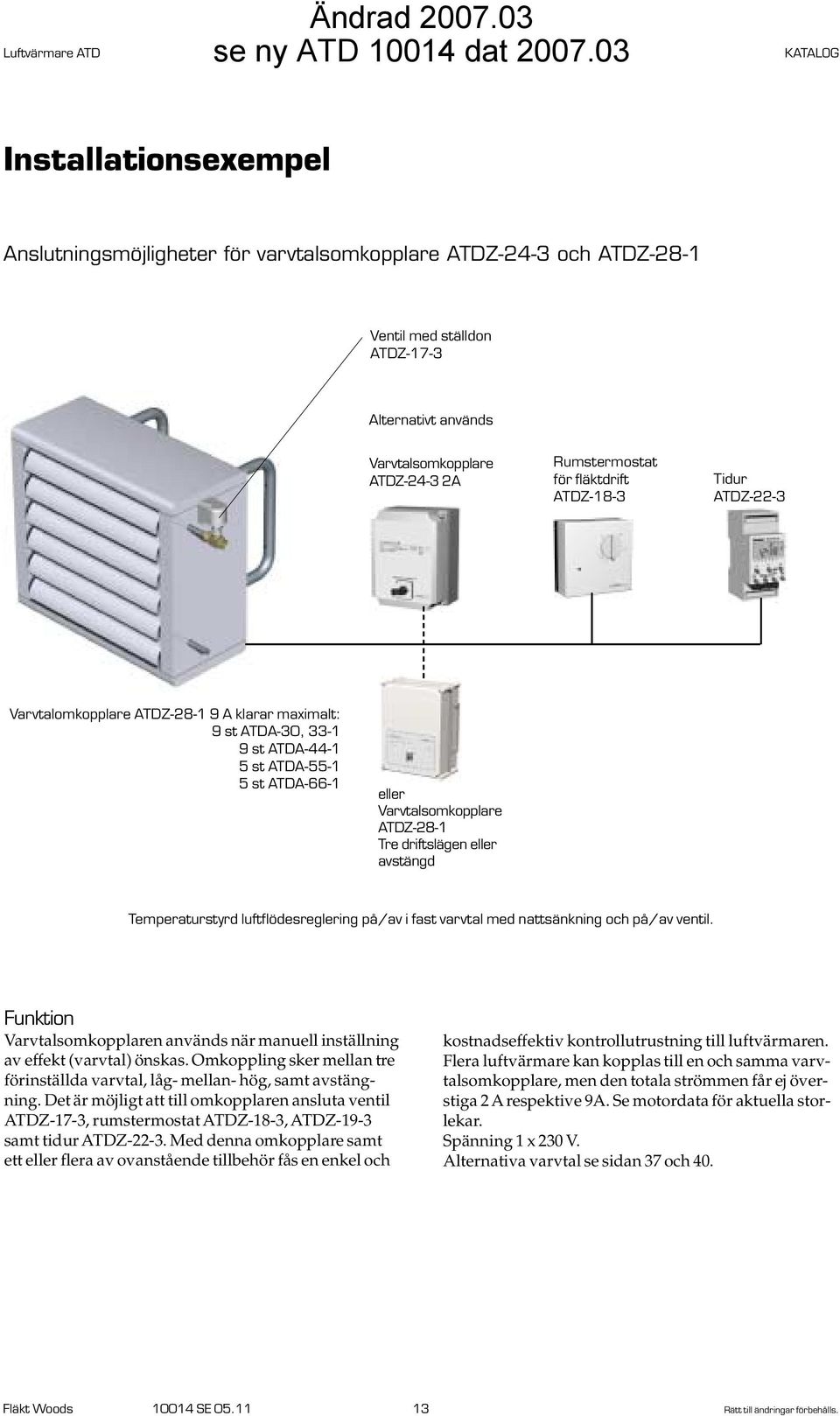

13 Installationsexempel Anslutningsmöjligheter för varvtalsomkopplare ATDZ-24-3 och ATDZ-28-1 Ventil med ställdon ATDZ-17-3 Alternativt används Varvtalsomkopplare ATDZ A Rumstermostat för fläktdrift ATDZ-18-3 Tidur ATDZ-22-3 Varvtalomkopplare ATDZ A klarar maximalt: 9 st ATDA-30, st ATDA st ATDA st ATDA-66-1 eller Varvtalsomkopplare ATDZ-28-1 Tre driftslägen eller avstängd Temperaturstyrd luftflödesreglering på/av i fast varvtal med nattsänkning och på/av ventil. Funktion Varvtalsomkopplaren används när manuell inställning av effekt (varvtal) önskas. Omkoppling sker mellan tre förinställda varvtal, låg- mellan- hög, samt avstängning. Det är möjligt att till omkopplaren ansluta ventil ATDZ-17-3, rumstermostat ATDZ-18-3, ATDZ-19-3 samt tidur ATDZ Med denna omkopplare samt ett eller flera av ovanstående tillbehör fås en enkel och kostnadseffektiv kontrollutrustning till luftvärmaren. Flera luftvärmare kan kopplas till en och samma varvtalsomkopplare, men den totala strömmen får ej överstiga 2 A respektive 9A. Se motordata för aktuella storlekar. Spänning 1 x 230 V. Alternativa varvtal se sidan 37 och 40. Fläkt Woods SE Rätt till ändringar förbehålls.

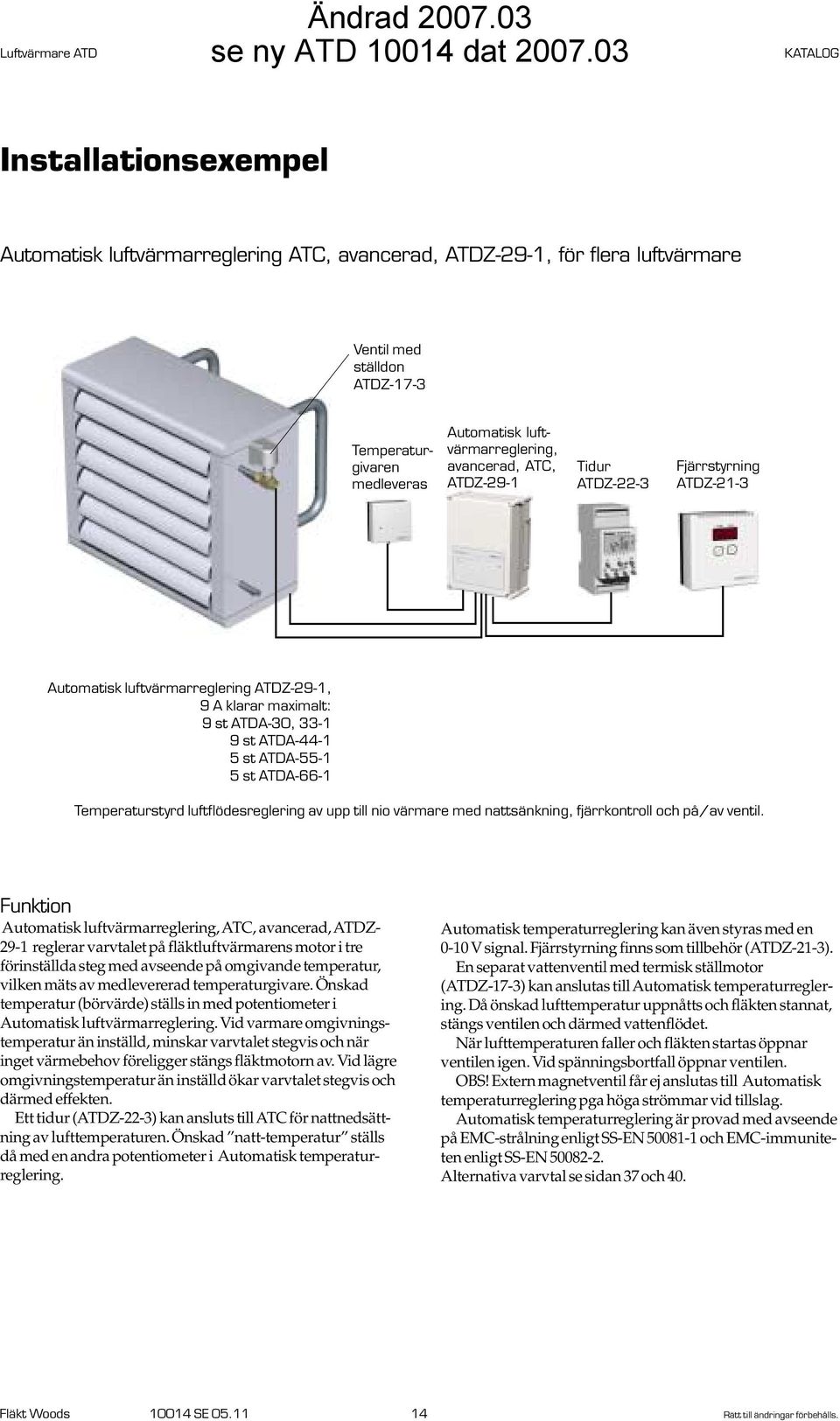

14 Installationsexempel Automatisk luftvärmarreglering ATC, avancerad, ATDZ-29-1, för flera luftvärmare Ventil med ställdon ATDZ-17-3 Temperaturgivaren medleveras Automatisk luftvärmarreglering, avancerad, ATC, ATDZ-29-1 Tidur ATDZ-22-3 Fjärrstyrning ATDZ-21-3 Automatisk luftvärmarreglering ATDZ-29-1, 9 A klarar maximalt: 9 st ATDA-30, st ATDA st ATDA st ATDA-66-1 Temperaturstyrd luftflödesreglering av upp till nio värmare med nattsänkning, fjärrkontroll och på/av ventil. Funktion Automatisk luftvärmarreglering, ATC, avancerad, ATDZ reglerar varvtalet på fläktluftvärmarens motor i tre förinställda steg med avseende på omgivande temperatur, vilken mäts av medlevererad temperaturgivare. Önskad temperatur (börvärde) ställs in med potentiometer i Automatisk luftvärmarreglering. Vid varmare omgivningstemperatur än inställd, minskar varvtalet stegvis och när inget värmebehov föreligger stängs fläktmotorn av. Vid lägre omgivningstemperatur än inställd ökar varvtalet stegvis och därmed effekten. Ett tidur (ATDZ-22-3) kan ansluts till ATC för nattnedsättning av lufttemperaturen. Önskad natt-temperatur ställs då med en andra potentiometer i Automatisk temperaturreglering. Automatisk temperaturreglering kan även styras med en 0-10 V signal. Fjärrstyrning finns som tillbehör (ATDZ-21-3). En separat vattenventil med termisk ställmotor (ATDZ-17-3) kan anslutas till Automatisk temperaturreglering. Då önskad lufttemperatur uppnåtts och fläkten stannat, stängs ventilen och därmed vattenflödet. När lufttemperaturen faller och fläkten startas öppnar ventilen igen. Vid spänningsbortfall öppnar ventilen. OBS! Extern magnetventil får ej anslutas till Automatisk temperaturreglering pga höga strömmar vid tillslag. Automatisk temperaturreglering är provad med avseende på EMC-strålning enligt SS-EN och EMC-immuniteten enligt SS-EN Alternativa varvtal se sidan 37 och 40. Fläkt Woods SE Rätt till ändringar förbehålls.

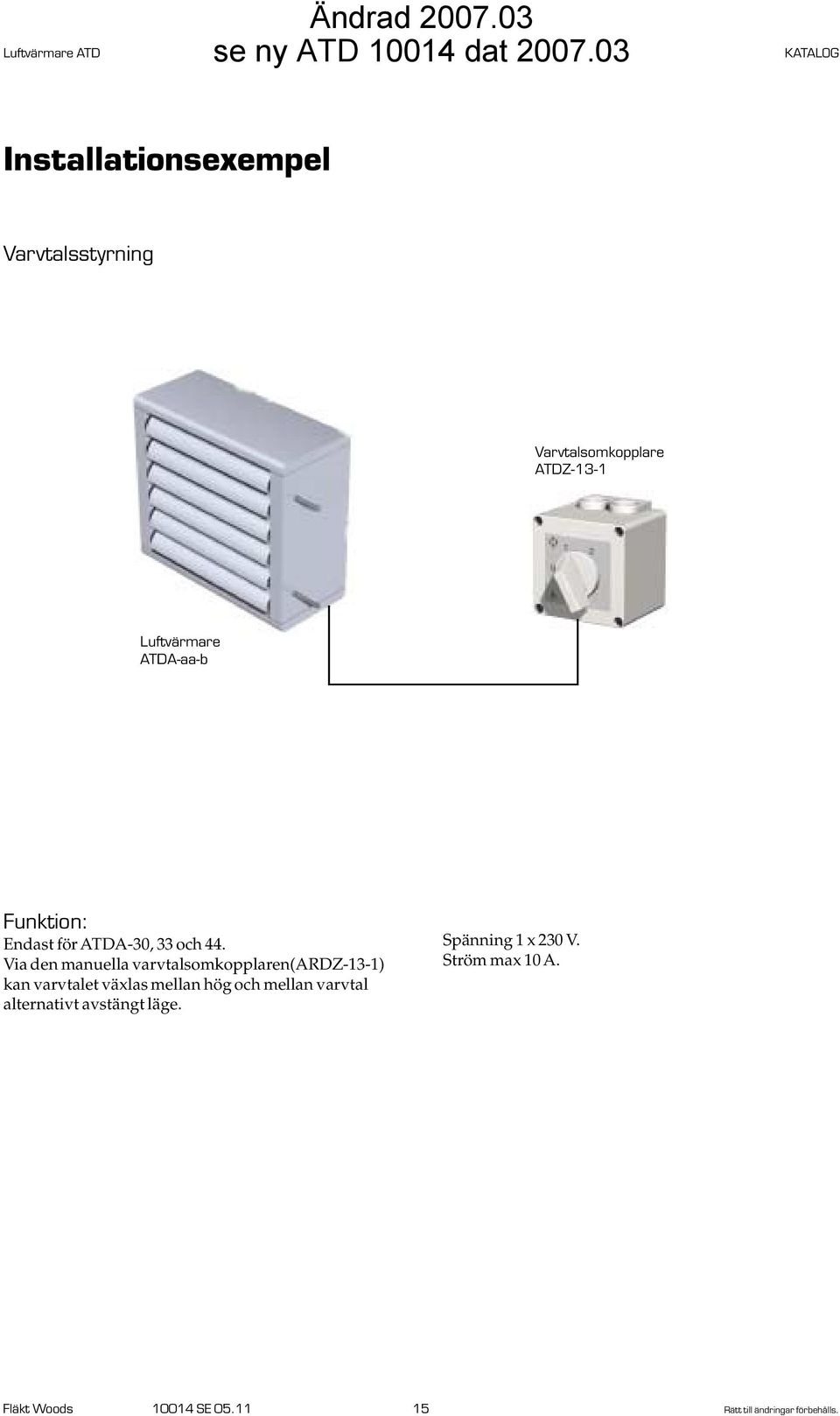

15 Installationsexempel Varvtalsstyrning Varvtalsomkopplare ATDZ-13-1 Luftvärmare ATDA-aa-b Funktion: Endast för ATDA-30, 33 och 44. Via den manuella varvtalsomkopplaren(ardz-13-1) kan varvtalet växlas mellan hög och mellan varvtal alternativt avstängt läge. Spänning 1 x 230 V. Ström max 10 A. Fläkt Woods SE Rätt till ändringar förbehålls.

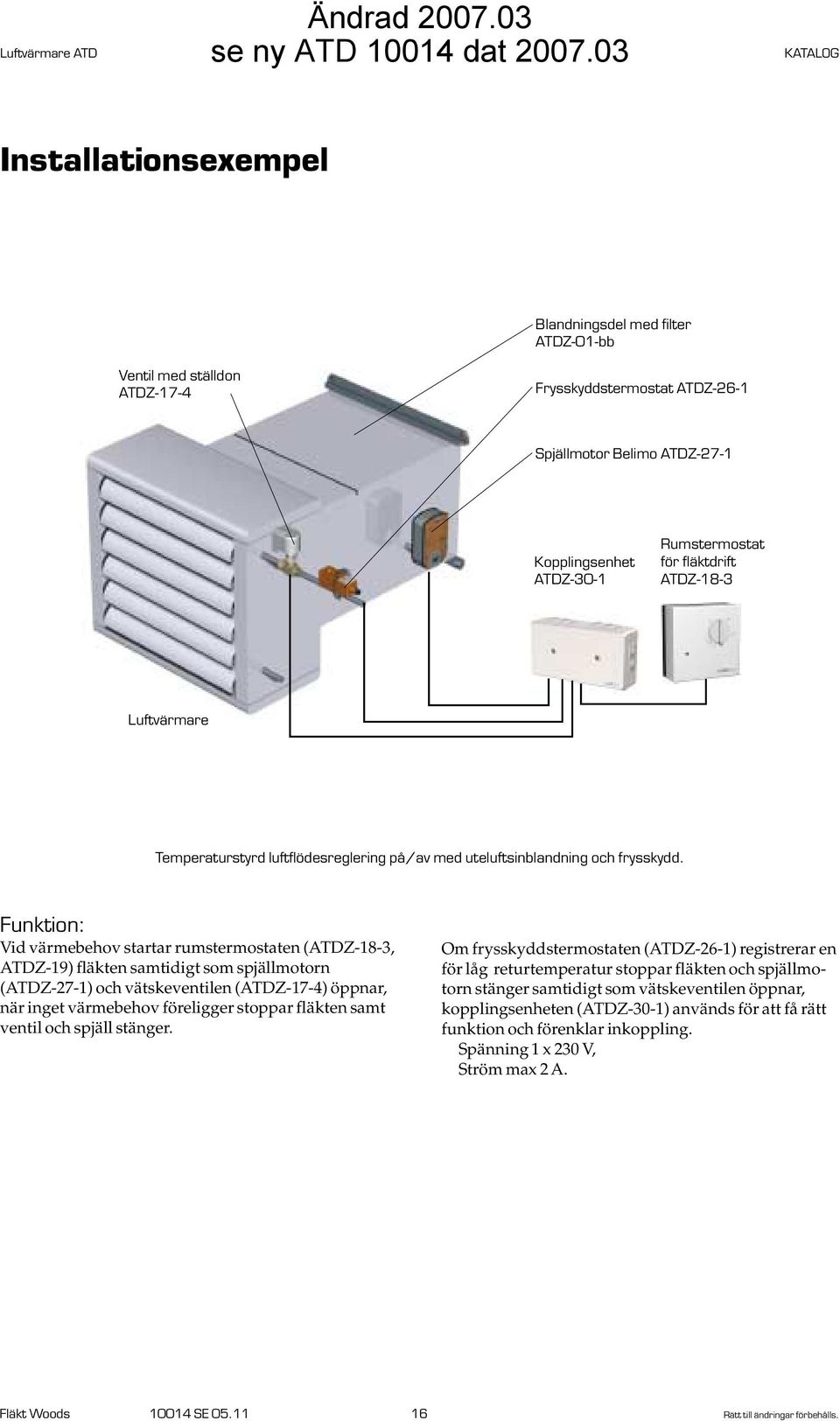

16 Installationsexempel Blandningsdel med filter ATDZ-01-bb Ventil med ställdon ATDZ-17-4 Frysskyddstermostat ATDZ-26-1 Spjällmotor Belimo ATDZ-27-1 Kopplingsenhet ATDZ-30-1 Rumstermostat för fläktdrift ATDZ-18-3 Luftvärmare Temperaturstyrd luftflödesreglering på/av med uteluftsinblandning och frysskydd. Funktion: Vid värmebehov startar rumstermostaten (ATDZ-18-3, ATDZ-19) fläkten samtidigt som spjällmotorn (ATDZ-27-1) och vätskeventilen (ATDZ-17-4) öppnar, när inget värmebehov föreligger stoppar fläkten samt ventil och spjäll stänger. Om frysskyddstermostaten (ATDZ-26-1) registrerar en för låg returtemperatur stoppar fläkten och spjällmotorn stänger samtidigt som vätskeventilen öppnar, kopplingsenheten (ATDZ-30-1) används för att få rätt funktion och förenklar inkoppling. Spänning 1 x 230 V, Ström max 2 A. Fläkt Woods SE Rätt till ändringar förbehålls.

17 Installationsexempel Varvtalsstyrning, avancerad Blandningsdel med filter ATDZ-01-bb Ventil med ställdon ATDZ-17-4 Frysskyddstermostat ATDZ-26-1 Spjällmotor Belimo ATDZ-27-1 Temperaturgivaren medleveras Automatisk luftvärmarreglering, avancerad ATDZ-33-1, ATC 1 x 230 V Fjärrstyrning till Automatisk temperaturreglering ATDZ-21-3 Tidur till Automatisk temperaturreglering ATDZ-22-3 Fläktluftvärmare ATDA-aa-b Temperaturstyrd luftflödesreglering i tre steg med nattsänkning, fjärrstyrning, frysskydd och vätskeventil på/av. Funktion: Vid värmebehov öppnar vätskeventilen (ATDZ-17-4) och temperaturgivaren styr genom den automatiska temperaturstyrningen fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Om den automatiska luftvärmarregleringen ATC registrerar en för låg temperatur från frysskyddstermostaten(atdz-26-1) stänger först spjällmotorn (ATDZ-27-1), höjs inte returtemperaturen stoppar fläkten och vätskeventilen öppnar, samtidigt som larmsignal utgår. Temperaturen ställs in under locket med potentiometer A, om anläggningen är utrustad med tidur för en alternativ temperatur ställs den med potentiometer B. Regleringen kan kompletteras med fjärrstyrning via kabel(atdz-21-3 eller infraljus fjärr (ATDZ-36). Då kan fläkten styra i automatläge eller tre fasta varvtal 1,2,3 alternativt stoppa fläkten i läge 0. Regleringen är förberedd för styrning via 0-10 V DUC, eller nätverksstyrning LAN. En extern fellarmssignal går att koppla till regleringen. Alternativa varvtal se sidan 37 och 40. Fläkt Woods SE Rätt till ändringar förbehålls.

18 Tillbehör, luftvärmare Blandningsdel med filter, ATDZ-01-bb Består av ett vitlackerat hölje, samma typ som till luftvärmaren, invändigt värmeisolerat med obrännbar isolering. Spjället är oisolerat. Blandningsdelen har ett kortveckat filter av engångstyp, som enkelt kan bytas via inspektionsluckan på över- eller undersidan. Filtermaterialet är flam-skyddad polyester i filterklass G85 enl. VVS AMA98 (EU3 enl. EURO- VENT 4/5). Ett sektorspjäll reglerar luftströmmen genom inloppsöppningarna för ute- resp. återluft. Spjället är ej helt tätslutande. Spjällaxeln skjuter ut på blandningsdelens båda sidor så att ställdon kan placeras på valfri sida. Max. vridmoment för styrning av spjället är 0.5 Nm för samtliga storlekar. Blandningsdelen monteras normalt med horisontell spjällaxel. Om risk ej finns för fastfrysning av spjället kan blandningsdelen monteras med vertikal spjällaxel. Blandningsdelen skruvas fast vid apparaten med medlevererade skruvar. På inloppssidan finns frigående hål i konsoler för blandningsdelens fastsättning på vägg. Upphängningsdon av varmförzinkad stålplåt samt skruvar för fastsättning i blandningsdelens framkant medlevereras. Viktigt! När blandningsdelen i kallt klimat kombineras med automatisk fläktreglering, måste frysskyddstermostat ATDZ-26-1 och spjälldon ATDZ-27-1 andvändas. 2 st takfästen ingår i leveransen 4 x ø 14 Storlek Mått (mm) Vikt, ATDA A B C D E kg -30/ = storleken finns ej Blandningsdelen visas här underifrån Fläkt Woods GB Rätt till ändringar förbehålls.

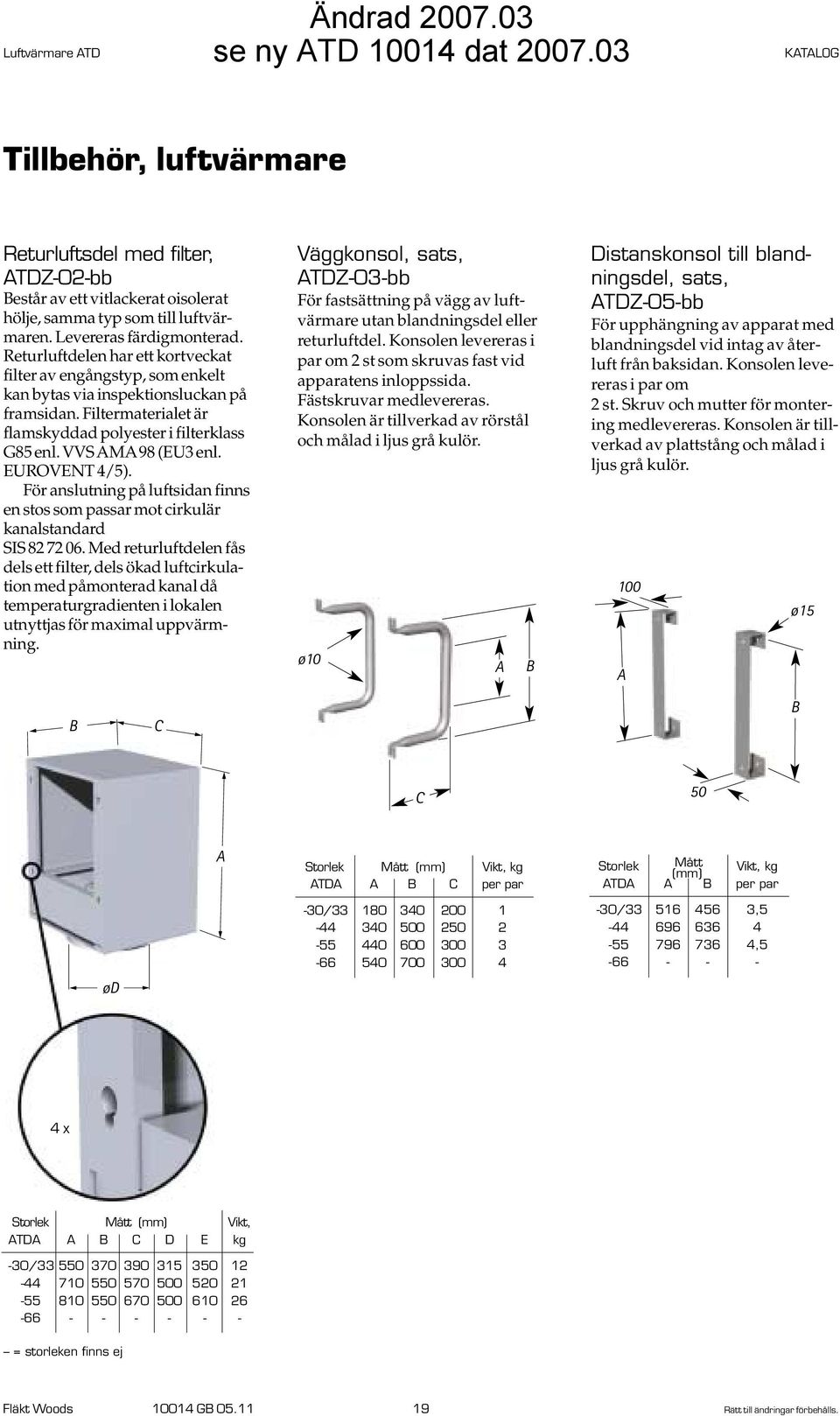

19 Tillbehör, luftvärmare Returluftsdel med filter, ATDZ-02-bb Består av ett vitlackerat oisolerat hölje, samma typ som till luftvärmaren. Levereras färdigmonterad. Returluftdelen har ett kortveckat filter av engångstyp, som enkelt kan bytas via inspektionsluckan på framsidan. Filtermaterialet är flamskyddad polyester i filterklass G85 enl. VVS AMA98 (EU3 enl. EUROVENT 4/5). För anslutning på luftsidan finns en stos som passar mot cirkulär kanalstandard SIS Med returluftdelen fås dels ett filter, dels ökad luftcirkulation med påmonterad kanal då temperaturgradienten i lokalen utnyttjas för maximal uppvärmning. Väggkonsol, sats, ATDZ-03-bb För fastsättning på vägg av luftvärmare utan blandningsdel eller returluftdel. Konsolen levereras i par om 2 st som skruvas fast vid apparatens inloppssida. Fästskruvar medlevereras. Konsolen är tillverkad av rörstål och målad i ljus grå kulör. ø10 A B Distanskonsol till blandningsdel, sats, ATDZ-05-bb För upphängning av apparat med blandningsdel vid intag av återluft från baksidan. Konsolen levereras i par om 2 st. Skruv och mutter för montering medlevereras. Konsolen är tillverkad av plattstång och målad i ljus grå kulör. 100 A ø15 B C B C 50 A Storlek Mått (mm) Vikt, kg ATDA A B C per par Storlek Mått Vikt, kg (mm) ATDA A B per par ød -30/ / , , x Storlek Mått (mm) Vikt, ATDA A B C D E kg -30/ = storleken finns ej Fläkt Woods GB Rätt till ändringar förbehålls.

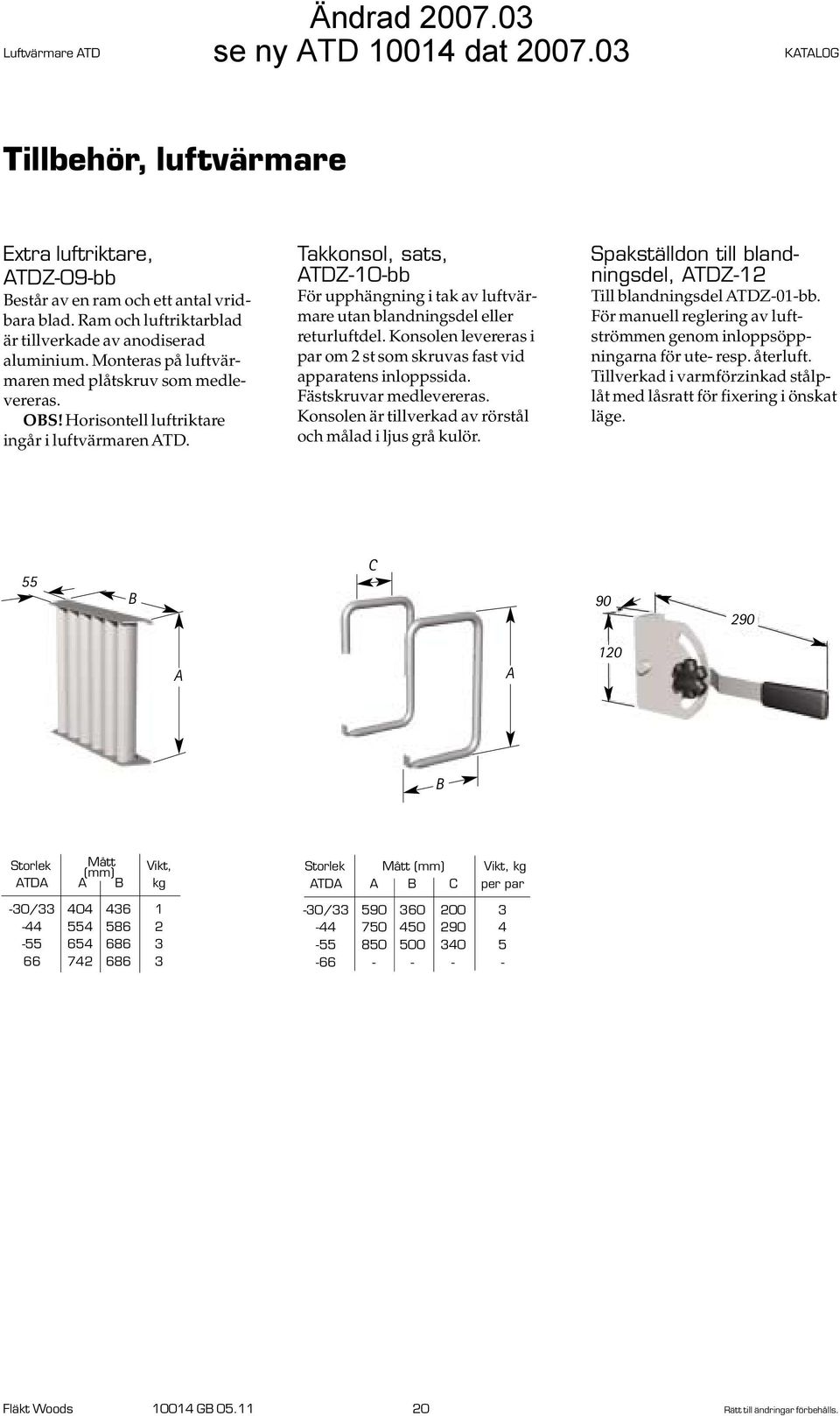

20 Tillbehör, luftvärmare Extra luftriktare, ATDZ-09-bb Består av en ram och ett antal vridbara blad. Ram och luftriktarblad är tillverkade av anodiserad aluminium. Monteras på luftvärmaren med plåtskruv som medlevereras. OBS! Horisontell luftriktare ingår i luftvärmaren ATD. Takkonsol, sats, ATDZ-10-bb För upphängning i tak av luftvärmare utan blandningsdel eller returluftdel. Konsolen levereras i par om 2 st som skruvas fast vid apparatens inloppssida. Fästskruvar medlevereras. Konsolen är tillverkad av rörstål och målad i ljus grå kulör. Spakställdon till blandningsdel, ATDZ-12 Till blandningsdel ATDZ-01-bb. För manuell reglering av luftströmmen genom inloppsöppningarna för ute- resp. återluft. Tillverkad i varmförzinkad stålplåt med låsratt för fixering i önskat läge. 55 B C A A 120 B Storlek Mått Vikt, (mm) ATDA A B kg -30/ Storlek Mått (mm) Vikt, kg ATDA A B C per par -30/ Fläkt Woods GB Rätt till ändringar förbehålls.

21 Tillbehör, styr- och reglerutrustning Automatisk fläktreglering, enkel, FHC-1, ATDZ-15-4 Ingår i installationspaket B-Box. Varvtalsregleringen(ATDZ-15-4) reglerar fläktvarvtalet automatiskt i tre steg beroende på värmebehov och stoppar fläkten då inget värmebehov föreligger. Automatisk fläktregleringen styr även vätskeventilen(atdz-17-4) mellan öppet och stängt läge. Önskad temperaturen ställs på den invändiga potentiometern, temperaturgivaren som levereras separat ingår. Fläktvarvtalet kan ställas manuellt i tre lägen alternativt stoppas med tuchknappararna på locket. En kontrollampa visar när ventil är öppen. Detaljerad teknisk reglerbeskrivning: Vid omgivande lufttemperatur 0,4 C under inställt börvärde startar fläkten på lägsta inkopplat varvtal. Vid 0,5 C under inställt börvärde öppnar inkopplad vattenventil. Vid 1,5 C under inställt börvärde växlar fläkten till mellanvarvtalet. Vid 2,5 C under inställt börvärde växlar fläkten till högsta inställt varvtal. Automatisk fläktegleringen levereras som löst tillbehör. Skyddsklass Automatisk fläktreglering IP 54. Temperaturgivare IP 30. Spänning 1 x 230 V. Ström max 2A. Automatisk fläktreglering, enkel, FHC-3, ATDZ-34-1 Varvtalsregleringen(ATDZ-34) reglerar fläktvarvtalet automatiskt i tre steg beroende på värmebehov och stoppar fläkten då inget värmebehov föreligger. Automatisk fläktregleringen styr även vätskeventilen (ATDZ-17-4) mellan öppet och stängt läge. Önskad temperaturen ställs på den invändiga potentiometern, temperaturgivaren som levereras separat ingår. Fläktvarvtalet kan ställas manuellt i tre lägen alternativt stoppas med tuchknappararna på locket. En kontrollampa visar när ventil är öppen. Automatisk fläktegleringen levereras som löst tillbehör. Skyddsklass Automatisk fläktreglering IP 54. Temperaturgivare IP 30. Spänning 3 x 400V. Ström max 2 A Fläkt Woods SE Rätt till ändringar förbehålls.

22 Tillbehör, styr- och reglerutrustning Automatisk luftvärmarreglering, avancerad, ATC ATDZ-29-1 Används för att kunna styra max 8 st. luftvärmare inom en zon. Automatisk luftvärmarreglering spänningsreglerar varvtalet på luftvärmarens motor i tre förinställda steg med avseende på omgivande temperatur som mäts av medlevererad temperaturgivare. När inget värmebehov föreligger stängs fläktmotorn av. Ett tidur (ATDZ-22-3) kan ansluts till Automatisk luftvärmarreglering för nattnedsättning av lufttemperaturen. Automatisk luftvärmarreglering kan även styras med en 0-10 V signal. Fjärrstyrning finns som tillbehör (ATDZ-21-3). En separat vattenventil med termisk ställmotor, funktion öppen/stängd, (ATDZ-17-3) kan anslutas till Automatisk luftvärmarreglering. OBS! Extern magnetventil får ej kopplas till Automatisk temperaturreglering. Automatisk temperaturreglering är provad med avseende på EMC-strålning enligt SS-EN och EMCimmuniteten enligt SS-EN Automatisk luftvärmarreglering ATC, IP 54, levereras separat och med separat temperaturgivare. Anslutningsmöjligheter, se installationsexempel. Temperturgivaren levereras löst, IP 30. Spänning 1 x 230 V. Ström max 9 A Fläkt Woods SE Rätt till ändringar förbehålls.

23 Tillbehör, styr- och reglerutrustning Automatisk luftvärmarreglering avancerad, ATC ATDZ-33-1 Ingår i installationspaketet C-Box Luftvärmarregleringen (ATDZ-33) reglerar fläktvarvtalet automatiskt i tre steg beroende på värmebehovet och stoppar fläkten då inget värmebehov föreligger. Regleringen styr även vätskeventilen (ATDZ-17-3 eller ATDZ-17-4) mellan öppet och stängt läge. Önskad temperatur ställs in via knapp på locket, om regleringen ska styra mot en alternativ temperatur via tidur (ATDZ-22) ställs även den temperaturen in. Regleringen är förberedd för frysskyddsfunktion, vilket innebär att den har en ingång för frysskyddstermostat (ATDZ-26-4). Den styr även spjällmotorn (ATDZ-27-4) från öppet till stängt läge, ställbart 0 100% friskluft. Detaljerad teknisk reglerbeskrivning: Vid omgivande lufttemperatur 0,4 C under inställt börvärde startar fläkten på lägsta inkopplat varvtal. Vid 0,5 C under inställt börvärde öppnar inkopplad vattenventil. Vid 1,5 C under inställt börvärde växlar fläkten till mellanvarvtalet. Vid 2,5 C under inställt börvärde växlar fläkten till högsta inställt varvtal. Motsvarande värden för 0-10 V signal är: 1,5 V - 2 V - 5 V - 8 V. Som tillbehör finns fjärrstyrning via kabel (ATDZ-21-3) och fjärrstyrning via infraljus(atdz-36). Varvtalsregleringen kan styras från en 0-10 V signal(duc) eller via en nätverksuppkoppling LAN (Tilläggsmodul ATDZ-37), ytterligare kommunikationsmöjligheter finns på förfrågan. Obegränsat antal varvtalsregleringar kan kopplas i serie via kabel med modularjack. Utgång för en extern fellarmsignal finns. Kontrollampa visar att ventil är öppen. Inställd temperatur visas på en display. Automatisk luftvärmarreglering ATC levereras monterad på luftvärmaren, skydsklass IP 54. Temperaturgivaren levereras löst, IP 30. Spänning 1 x 230 V. Ström max 2 A Fläkt Woods SE Rätt till ändringar förbehålls.

24 Tillbehör, styr- och reglerutrustning Varvtalsomkopplare ATDZ-13-1 För manuell omkoppling till mellanvarvtal och avstängning på ATDA, storlek 30, 33 och 44. Hölje av plast som kan monteras på vägg. Skyddsklass IP 54. Spänning 1 x 230 V. Max 10 A. Ventil med termiskt ställdon, öppen/stängd, ATDZ-17-3 För användning tillsammans med ATDZ-15-4, ATDZ-24-3, ATDZ-18-3, ATDZ-19-3, ATDZ-25-3, ATDZ-29-1, ATDZ-33, eller ATDZ-34. Ventilen arbetar öppen/stängd. Ventilhus av rödgods. Temperaturområde C, kvs 4.0. Termiskt ställdon. Öppningstid 4 minuter. Ventilen är spänningslöst öppen. Max. omgivande temperatur 50 C. Adaptrar för montering på respektive luftvärmares vattenanslutning medlevereras. Gängad röranslutning för vidare koppling. Kabellängd 1,5 m. Skyddsklass IP 40. Spänning 1 x 230 V. Ventil med ställdon, öppen/stängd, ATDZ-17-4 För användning tillsammans med ATDZ-15-4, ATDZ-18-3, ATDZ-19-3, ATDZ-33, eller ATDZ- 34. Ventilen arbetar öppen/stängd. Ventilhus av rödgods. Temperaturområde C, kvs 4.0. Motorventil med inbyggd frysskyddsfunktion öppnar 10 % vid strömavbrott. Öppningstid 10 sekunder. Ventilen är spänningslöst öppen. Max. omgivande temperatur 50 C. Adaptrar för montering på respektive luftvärmares vattenanslutning medlevereras. Gängad röranslutning för vidare koppling. Kabellängd 1,5 m. Skyddsklass IP 54. Spänning 1 x 230 V DN 20 DN Fläkt Woods GB Rätt till ändringar förbehålls.

25 Tillbehör, styr- och reglerutrustning Rumstermostat för fläktdrift, ATDZ-18-3 För start och stopp av luftvärmare. Termoststen kan även kopplas till ATDZ-28, ATDZ-24-3 och ATDZ Ventil med ställmotor ATDZ-17-3 eller ATDZ-17-4 kan kopplas till termostaten. Observera så att rätt funktion erhålles, beroende på typ av ställdon. Skyddsklass IP 30. Spänning 1 x 230 V. Ström max 16 A. Rumstermostat för fläktdrift, ATDZ-19-3 För start och stopp av luftvärmare. Termoststen kan även kopplas till ATDZ-28, ATDZ-24-3 och ATDZ Ventil med ställmotor ATDZ-17-3 och ATDZ-17-4 kan kopplas till termostaten. Observera så att rätt funktion erhålles, beroende på typ av ställmotor. Skyddsklass IP 65. Spänning 1 x 230 V. Ström max 10 A. Fjärrstyrning till Automatisk temperaturreglering ATDZ till ATDZ-29-1 Fjärrstyrning till Automatisk temperaturreglering ATDZ till ATDZ-33 För fjärrstyrning av Automatisk luftvärmarreglering ATDZ-29-1 eller ATDZ-33. På kontrollenheten ställes önskad börvärdestemperatur. Med knapp väljes automatisk eller manuell drift samt avstängt läge. För manuell drift kan fast låg-, mellan- eller högvarv väljas. Inställt börvärde, fläkthastighet och temperatur avläses på display. Anslutningssladd längd 5 m med kontakt för anslutning till luftvärmarreglering medlevereras. Anslutningssladden kan förlängas till 100 m. Skyddsklass IP Fläkt Woods GB Rätt till ändringar förbehålls.

26 Tillbehör, styr- och reglerutrustning Tidur till Automatisk temperaturreglering, ATDZ-22-3 För omkoppling mellan inställd dag- och nattemperatur i ATDZ-29-1/-33 (Automatisk luftvärmarreglering). Genom tiduret fås en koppling till en andra inställd temperatur i Automatisk luftvärmarreglering. På så sätt erhålles en lägre temperatur i lokalen under t ex nätter och helger för att spara energi. Tiduret kan även kopplas till ATDZ-24-3, ATDZ-25-3 och ATDZ-28. Ström max 10 A. Varvtalsomkopplare ATDZ-24-3 För manuell omkoppling mellan tre förinställda varvtal, låg - mellan - hög, samt avstängning. Omkopplaren har en kapsling av plast och monteras exempelvis på vägg. Möjlighet att till omkopplaren ansluta ventil ATDZ-17-3 rumstermostat ATDZ-18-3 eller ATDZ-19-3 samt tidur ATDZ Anslutningsmöjligheter, se installationsexempel. Skyddsklass IP 54. Spänning 1 x 230 V. Max 2 A. Transformator ATDZ-25-3 För att erhålla ett fast lägre varvtal än leveransutförande. Transformator ATDZ-25-3 klarar max. 3 st ATDA30, 33 2 st ATDA44 1 st ATDA55, 66 Vid fler välj ATDZ-28. Transformatorn har en kapsling av plast. Möjlighet att till transformatorn ansluta ventil ATDZ-17-3 eller ATDZ-17-4, rumstermostat ATDZ-18-3 eller ATDZ-19-3 samt tidur ATDZ Anslutningsmöjligheter, se installationsexempel. Skyddsklass IP 54. Spänning 1 x 230 V Max 2 A Fläkt Woods GB Rätt till ändringar förbehålls.

27 Tillbehör, styr- och reglerutrustning Frysskyddstermostat ATDZ-26-1 För användning tillsammans med blandningsdel ATDZ-01-bb. Termostaten bryter till ansluten enhet vid frysrisk. Temperaturinställningen sker under kåpan. Termostat monteras direkt mot returledningsröret. Bilagd fjäderklammer används för att fixera termostaten mot röret. Temperaturområde: +10/ +90 C. Skyddsklas IP 20. Spänning 1 x 230 V. Ström max 15 A. Spjällställdon Belimo ATDZ-27-1 För användning tillsammans med blandningsdel ATDZ-01-bb. Fjäderåtergångsställdon som används för att styra spjäll till öppet eller stängt läge, 0-100%. Vid inkoppling av matningsspänning går ställdonet mot driftläge, samtidigt som återgångsfjädern spänns. Om matningsspänningen bryts, utlöses den lagrade fjäderenergin som återför spjällställdonet till sitt säkerhetsläge. Ställdonet monteras på spjällaxeln med den universella klämbygeln. Ställdonet levereras med vridsäkring. Ställdonet är överbelastningssäkert och stannar automatiskt vid inställda stopp. Skyddsklas IP 54. Spänning 1 x 230 V. Varvtalsomkopplare ATDZ-28-1 För att erhålla ett fast lägre varvtal än leveransutförande för max 8 luftvärmare. Transformatorn har en kapsling av plast. Möjlighet att till transformatorn ansluta ventil ATDZ-17-3 rumstermostat ATDZ-18-3 eller ATDZ-19-3 samt tidur ATDZ Anslutningsmöjligheter, se installationsexempel. Skyddsklass IP 54. Spänning 1 x 230 V. Max 9 A Fläkt Woods GB Rätt till ändringar förbehålls.

28 Tillbehör, styr- och reglerutrustning Kopplingsenhet ATDZ-30-1 Kopplingsenhet för sammankoppling av luftvärmare med rumstermostat ATDZ-18-3 eller ATDZ-19-3, ventil med ställdon ATDZ-17-3 eller ATDZ-17-4, blandningsdel ATDZ-01-bb, spjällställdon ATDZ-27 och frysskyddstermostat ATDZ-26. Skyddsklass IP 44. Spänning 1 x 230 V. Ström max 2 A. Temperaturgivare RG Fukt ATDZ-35-1, ATDZ-35-2 Temperturgivare för fuktig miljö. Används vid behov istället för medlevererad temperaturgivare på följande regleringar: Vid Automatisk Luftvärmarreglering ATC ATDZ-29-1 används ATDZ Vid övriga Automatisk fläkt-, luftvärmarreglering används ATDZ Skyddsklass IP 54. Fjärrstyrning, infraljus ATDZ-36-1 Batteridriven kontrollenhet inkl. vägg hållare för fjärrstyrning av Automatisk luftvärmarreglering ATDZ-33. På kontrollenheten ställes önskad börvärdestemperatur. Med knapp väljes automatisk eller manuell drift samt avstängt läge. För manuell drift kan fast låg-, mellan- eller högvarv väljas. Inställt börvärde, fläkthastighet och temperatur avläses på display. Skyddsklass IP Fläkt Woods GB Rätt till ändringar förbehålls.

29 Tillbehör, styr- och reglerutrustning Tilläggsmodul nätverkskoppling ATDZ-37-1 Automatisk luftvärmarreglering ATC styrs individuellt på avstånd eller i grupp. Samtliga inställningar kan avläsas och ändras. Om flera Automatisk luftvärmarreglering ATC ska styras via överordnat system finns universellt interface för andra kommunikationsprogram, typ Modbus, Profibus och RS 485. Drivspänning V. Offereras på förfrågan Fläkt Woods GB Rätt till ändringar förbehålls.

30 Dimensionering 3 m 20 m 8 m 1 Mät lokalens golvyta. I detta fall här ovan blir det 8 m x 20 m = 160 m 2. 2 Bedöm takhöjden. Uppskattad takhöjd 3 m i snitt. 3 Bedöm sedan byggnadens beskaffenhet och uppvärmning. Välj erforderlig effekt enligt diagram effektbehov W/m 2. Halvbra isolering och grundvärme via ett radiatorsystem ger 60 W/m 2. 4 Beräkna erforderligt effektbehov. I detta fall blir effektbehovet 160 x 60 = 9,6 kw. 5 Bestäm antalet värmare. Räkna med att varje luftvärmare kan värma en yta på 80 m 2 (8 m x 10 m), se bild bredvid. Här väljer vi 2 luftvärmare och placerar dem mot varandra. 6 Gå sedan in i tabell sidan med aktuell temperatur och ingående lufttemperatur. Vi tänker använda egen värmepanna med C vatten, och vill snabbt få upp värmen i verkstaden efter helgerna, då vi ställer ner temperaturen till ca 15 C. 7 Ur tabell sidan 34 erhålls storlek och fläktmotorns varvtal. Med 2 apparater blir effekten per apparat 4,8 kw. Luftvärmaren ATDA-33-1 ger vid dessa temperaturer 6,0 kw vid 1035 r/min, och räcker alltså mer än väl till. Vilken motoreffekt det blir framgår av tabell motordata sidan Motor. Vi väljer en 1-fas, 230 V motor med manuell omkopplare. Skulle vi vilja få ut mer eller mindre effekt, kan vi då enkelt bara koppla om motorn. 9 Styrutrustning. I detta fall styr vi värmaren med en rumstermostat. Skulle vi vilja styra lokalens temperatur automatiskt köper vi styrutrustningen Automatisk luftvärmarreglering. 10 Välj passande tillbehör ur tillbehörssortimentet. Vi tänker montera luftvärmaren på väggen och behöver därför en sats konsoler. Inköpslistan blir därför: 2 st ATDA st ATDZ st ATDZ ) 2 st ATDZ ) 1) Kan i detta fall räcka med 1 st av varje för styrning av båda apparaterna. Effektbehov W/m2 (med max 5 m till tak) Diagram Saknas Grundvärme Finns God Byggnadens isolering Dålig Maximal uppvärmningsyta per luftvärmare. 8 m 8 m 10 m Fläkt Woods GB Rätt till ändringar förbehålls.

31 Installationsanvisningar Min. 0,5 m Normal installationshöjd är 2,5 3 m. Väggkonsol Min. 2 m Min. 0,5 m Returluftsdel Takkonsol Blandningsdel Storleken på luftvärmaren bestämmer avståndens längd. OBS! Ej för ånga Distanskonsol ATDZ-05 Fördela luftvärmaren i rummet så att god cirkulation erhålles. Fläkt Woods GB Rätt till ändringar förbehålls.

32 Effekttabell, vattenvärmare Översiktsdiagram för snabbval Effekt 1,59 m 3 /s Ljudnivå db(a) Varvtal rpm Storlek kw 51 kw 1,11 m 3 /s kw 0,9 m 3 /s ,3 m 3 /s Storlek kw 34 kw 0,94 m 3 /s kw 0,68 m 3 /s ) Storlek kw 21 kw 0,54 m 3 /s 0,85 m 3 /s kw 0,40 m 3 /s ,51 m 3 /s 1) Storlek kw 14 kw 0,39 m 3 /s kw 0,26 m 3 /s Storlek kw 9 kw 7 kw 0,26 m 3 /s 0,39 m 3 /s 0,51 m 3 /s Horisontell kastlängd, m Ovanstående översiktsdiagram gäller för vattentemperatur C och ingående lufttemperatur +15 C med motortyp 1-fas 230 V (högsta varvtalet standard, lägre varvtal erhålls med tillbehör). Noggrann dimensionering För ett noggrannare val, även för andra driftsfall, finns vårt databeräkningsprogram COILS för Windows. Kontakta närmaste försäljningskontor för ytterligare information. 1) Gäller effektvariant 1 Fläkt Woods SE Rätt till ändringar förbehålls.

33 Effekttabell, vattenvärmare Ingående lufttemperatur ±0 C Värmevatten C C C Storlek Varvtal Luftflöde Effekt t luft, ut vatten Effekt t luft, ut Vatten-Effekt t luft, ut Vattenflöde flöde flöde rpm m 3 /s kw C l/s kw C l/s kw C l/s ,51 10,0 15,1 0,08 7,5 11,3 0,06 8,4 12,7 0,10 1) ,39 8,6 17,0 0,07 6,4 12,7 0,05 7,2 14,2 0, ,26 6,8 20,2 0,05 5,1 15,0 0,04 5,7 16,9 0, ,51 16,5 24,8 0,13 12,8 19,3 0,10 13,7 20,6 0,16 1) ,39 13,7 27,1 0,11 10,7 21,0 0,09 11,4 22,4 0, ,26 10,5 31,1 0,08 8,1 24,1 0,07 8,7 25,7 0, ,48 18,5 29,7 0,15 14,5 23,3 0,12 15,4 24,7 0,18 1) 980 0,36 15,2 32,5 0,12 11,9 25,5 0,10 12,6 27 0, ,25 11,7 36 0,09 9,2 28,2 0,07 9,7 29,9 0, ,85 27,7 25,1 0,22 21,4 19,3 0,17 23,0 20,8 0,28 1) 900 0,54 20,5 29,2 0,16 15,8 22,6 0,13 17,0 24,2 0, ,4 16,9 32,5 0,14 13,0 25,1 0,10 14,0 26,9 0, ,82 33,3 31,3 0,27 26,2 24,6 0,21 27,6 25,9 0, ,58 26,1 34,6 0,21 20,5 27,3 0,16 21,6 28,7 0, ,43 20,9 37,4 0,17 16,5 29,5 0,13 17,3 31 0, ,85 27,7 25,1 0,22 21,4 19,3 0,17 23,0 20,8 0, ,83 33,6 31,1 0,27 26,4 24,5 0,21 27,8 25,8 0, ,3 40,0 23,7 0,32 30,4 18,0 0,24 33,3 19,7 0, ,94 32,2 26,3 0,26 24,4 20,0 0,2 26,8 21,9 0, ,68 26,0 29,5 0,21 19,8 22,4 0,16 21,6 24,5 0, ,19 46,7 30,2 0,37 36,4 23,5 0,29 38,8 25,1 0, ,51 25,3 38,1 0,20 19,7 29,7 0,16 21,0 31,6 0, ,39 20,5 40,4 0,16 16,0 31,5 0,13 17,0 33,5 0,20 1) ,84 50,6 21,2 0,41 38,5 16,1 0,31 42,3 17,7 0, ,44 42,8 22,9 0,34 32,6 17,4 0,26 35,7 19,1 0, ) ,7 59,1 26,8 0,47 46,0 20,8 0,37 49,1 22,3 0, ,3 49,5 29,3 0,40 38,6 22,9 0,31 41,2 24,4 0, ,59 63,4 30,7 0,51 49,3 23,9 0,40 52,5 25,4 0, ,11 49,7 34,4 0,40 38,6 26,8 0,31 41,0 28,4 0, ,90 43,0 36,6 0,34 33,4 28,4 0,27 35,5 30,2 0, ,15 77,1 27,6 0,62 59,8 21,4 0,48 63,8 22,9 0, ,77 68,0 29,6 0,54 52,8 23,0 0,42 56,3 24,5 0,67 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tabellen gäller för friblåsande apparat utan tillbehör på luftsidan. Vid beräkning av effekten har hänsyn tagits till luftens densitet vid ingående luftens temperatur, som vid ±0 C är 1,29 kg/m 3. 1) Varvtalet fås genom omkoppling i motorn, se kopplingsschema. Fläkt Woods SE Rätt till ändringar förbehålls.

34 Effekttabell, vatten Ingående lufttemperatur +15 C Värmevatten C C C Storlek Varvtal Luft-Vatten- Vatten- Vattenflöde Effekt t luft, ut flöde Effekt t luft, ut flöde Effekt t luft, ut flöde rpm m 3 /s kw C l/s kw C l/s kw C l/s ,51 6,5 25,2 0,05 3,7 20,9 0,03 4,9 22,8 0,06 1) ,39 5,6 26,5 0,04 3,3 21,7 0,03 4,2 23,7 0, ,26 4,4 28,6 0,04 2,6 23,0 0,02 3,3 25,3 0, , ,3 0,09 7,2 26,4 0,06 8,3 28,1 0,10 1) ,39 9,2 34,0 0,07 6,0 27,4 0,05 6,9 29,3 0, ,26 7,1 36,9 0,06 4,6 29,3 0,04 5,3 31,5 0, ,48 12,4 36,0 0,10 8,3 29,1 0,07 9,4 30,9 0,11 1) 980 0,36 10,2 37,9 0,08 6,8 30,4 0,05 7,7 32,4 0, ,25 7,8 40,3 0,06 5,2 32 0,04 5,9 34,2 0, ,85 18,4 32,4 0,15 11,9 26,2 0,10 13,9 28,2 0, ) 0,54 13,7 35,4 0,11 8,8 28,1 0,07 10,3 30,4 0, ,4 11,3 37,7 0,09 7,2 29,4 0,06 8,5 32,1 0, ,82 22,4 37,2 0,18 15,3 30,2 0,12 17,0 31,8 0, ,58 17,5 39,2 0, ,8 0,10 13,3 33,6 0, , ,5 0,11 9,6 33,1 0,08 10,6 35,1 0, ,85 18,4 32,4 0,15 11,9 26,2 0,10 13,9 28,2 0, ,83 22,6 37,1 0,18 15,4 30,1 0,12 17,1 31,8 0, ,3 26,1 31,2 0,21 16,0 24,9 0,13 19,8 27,2 0, ,94 21,1 33,0 0,17 12,7 25,9 0,10 15,9 28,6 0, ,68 17,1 35,2 0,14 10,4 27,3 0,08 12,9 30,3 0, ,19 31,1 36,2 0,25 20,7 29,1 0,17 23,6 31,1 0, ,51 16,7 41,7 0, ,6 0,09 12,7 35,2 0, ,39 13,5 43,2 0,11 8,6 33 0,07 10,2 36,3 0, ,84 33,0 29,4 0,26 20,5 24,0 0,16 25,0 25,9 0,30 1) ,44 28,0 30,6 0,22 17,2 24,6 0,14 21,2 26,8 0, ,7 39,4 33,8 0,32 26,3 27,5 0,21 30,0 29,3 0, ) 1,3 33,0 35,6 0,26 22,0 28,7 0,18 25,1 30,7 0, ,59 42,2 36,6 0,34 27,8 29,2 0,22 32,0 31,3 0, ,11 33,2 39,3 0,27 21,7 30,9 0,17 25,0 33,3 0, ,90 28,7 40,7 0,23 18,6 31,7 0,15 21,6 34,4 0, ,15 51,5 34,5 0,41 33,9 27,8 0,27 39,0 29,7 0, ,77 45,5 35,9 0,36 29,9 28,7 0,24 34,4 30,8 0,41 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tabellen gäller för friblåsande apparat utan tillbehör på luftsidan. Vid beräkning av effekten har hänsyn tagits till luftens densitet vid ingående luftens temperatur, som vid +15 C är 1,23 kg/m 3. 1) Varvtalet fås genom omkoppling i motorn, se kopplingsschema. Fläkt Woods SE Rätt till ändringar förbehålls.

35 Uppvärmning, vatten Luftflöde Luft-Luftflöde med Storlek Varvtal, flöde, tillbehör 1), ATDA rpm m 3 /s m 3 /s ,51 0, ) 0,39 0, ,26 0, ,51 0,38 1) ,39 0, ,26 0, ,48 0, ,36 0, ,25 0, ,85 0, ) 0,54 0, ,4 0, ,82 0, ,58 0, ,43 0, ,85 0, ,83 0, ,3 0, ,94 0, ,68 0, ,19 0, ,51 0, ,39 0, ,84 1,38 1) ,44 1, ,7 1,28 1) 980 1,3 0, , , , , ,77-2) 2) 1) Med tillbehör menas blandningsdel ATDZ-01 eller returluftsdel ATDZ-02, båda med filter. 2) Blandningsdel finns ej. Fläkt Woods GB Rätt till ändringar förbehålls.

36 Tekniska data, vatten Ljudnivå, ljudeffektsnivå Värmevatten ATDA Kastlängd, horisontell Värmevatten ATDA Stor-Varv- Ljud- Ljud- Linjär ljudeffekt, db, lek tal nivå, effekt oktavband mittfrekvens, Hz 1) 2) ATDA r/min db(a) db(a) Enkel luftriktare Storlek Varvtal, Kastlängd, m rpm L 0, ,8 1) , , ,8 1) , , , , , , ) 4, , , , , , , , , , , , , , , , , , , Tolerans ± 2 db 1) Ljudnivå på avstånd 5 meter, Q = 2, absorptionsarea = 200 m 2 Sabine. 2) Ljudeffekt enligt ISO Angiven kastlängd gäller vid tilluftstemperatur +40 C och innetemperatur +18 C. Luftriktare ställd i horisontalläge. Lokalen är helt störningsfri från luftdrag och närliggande inredning. L0,2 = vinkelräta avståndet från fläktluftvärmaren tillufthastighet v = 0,2 m/s. Fläkt Woods SE Rätt till ändringar förbehålls.

37 Tekniska data, vatten Motordata Värmevatten ATDA Stor-Varv-Märk- Märkström (A), 50 Hz lek tal effekt 1 fas 3 fas 3 fas Termo-Skydds- ATDA rpm kw 230 V 400 V 400 V kontakt klass ,11 0, Ja IP44 1) ,11 0, Ja IP ) ,11 0, Ja IP ) -- Y Konstruktionsdata ATDA Max. lufttemperatur kring motorn: +50 C. Läcktestad Max drifttryck: 1,6 MPa vid max drifttemperatur 100 C. Max drifttryck: 1,0 MPa vid max drifttemperatur 150 C. Alla batterier är provtryckta och läcktestade med torr luft under vatten. Konstruerat och tillverkat enligt tryckutrustningsdirektivet 9723 EG (PED) ,16 0, Ja IP ) ,16 0, Ja IP ,15-0,64 - Nej IP ,15-0,64 - Nej IP ,29 1,5 - - IP ,29 1,5 - - Ja IP ,65-1,2 - Ja IP54 1) ,46 --0, , Ja IP54 1) , ,37 1,7 - - Ja IP ,84-1,65 - Ja IP54 1) Varvtalet fås genom omkoppling i motorn, se kopplingsschema. Varvtal med Automatisk fläktreglering, Automatisk luftvärmarreglering eller trestegsomkopplare spänningsstyrning ATDA-30-1 ATDA ATDA ATDA ATDA ATDA-55-1 ATDA-55-2 ATDA V V V V V V = leveransvarvtal I tillbehör ATDZ-15-4 (Automatisk fläkt-, luftvärmarreglering), ATDZ-24-3 och ATDZ-25-3, ATDZ-28, ATDZ-29 och ATDZ-33 ingår en transformator som förutom 230 V utspänning har fem lägre spänningar för lägre varvtal. ATDZ-15-4 (Automatisk fläktreglering) och ATDZ-24-3, ATDZ-28, ATDZ-29 och ATDZ-33 (3-stegs manuell omkopplare) arbetar med 3 olika spänningar. Dessa tillbehör är från fabrik kopplade så att lämpligt varvtal erhålls för respektive steg. Tabellen ovan återger de från fabrik kopplade spänningarna och respektive varvtal. Om man av någon anledning vill förändra varvtalen är det möjligt genom att koppla om anslutningsblecken på transformatorn. Utförliga kopplingsscheman för motorer och tillbehör återfinns i montering- drift- och skötselinstruktion för ATD. Fläkt Woods SE Rätt till ändringar förbehålls.
