1 TravelPilot Navigering Radio/CD TravelPilot E1/E2 Monteringsanvisning

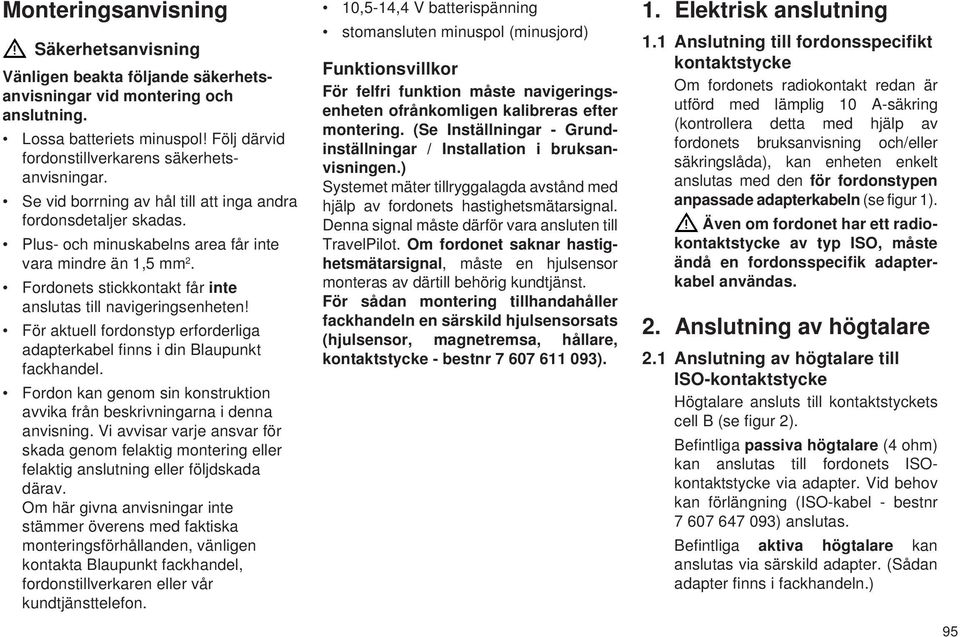

2 Monteringsanvisning Säkerhetsanvisning Vänligen beakta följande säkerhetsanvisningar vid montering och anslutning. Lossa batteriets minuspol! Följ därvid fordonstillverkarens säkerhetsanvisningar. Se vid borrning av hål till att inga andra fordonsdetaljer skadas. Plus- och minuskabelns area får inte vara mindre än 1,5 mm 2. Fordonets stickkontakt får inte anslutas till navigeringsenheten! För aktuell fordonstyp erforderliga adapterkabel finns i din Blaupunkt fackhandel. Fordon kan genom sin konstruktion avvika från beskrivningarna i denna anvisning. Vi avvisar varje ansvar för skada genom felaktig montering eller felaktig anslutning eller följdskada därav. Om här givna anvisningar inte stämmer överens med faktiska monteringsförhållanden, vänligen kontakta Blaupunkt fackhandel, fordonstillverkaren eller vår kundtjänsttelefon. 10,5-14,4 V batterispänning stomansluten minuspol (minusjord) Funktionsvillkor För felfri funktion måste navigeringsenheten ofrånkomligen kalibreras efter montering. (Se Inställningar - Grundinställningar / Installation i bruksanvisningen.) Systemet mäter tillryggalagda avstånd med hjälp av fordonets hastighetsmätarsignal. Denna signal måste därför vara ansluten till TravelPilot. Om fordonet saknar hastighetsmätarsignal, måste en hjulsensor monteras av därtill behörig kundtjänst. För sådan montering tillhandahåller fackhandeln en särskild hjulsensorsats (hjulsensor, magnetremsa, hållare, kontaktstycke - bestnr ). 1. Elektrisk anslutning 1.1 Anslutning till fordonsspecifikt kontaktstycke Om fordonets radiokontakt redan är utförd med lämplig 10 A-säkring (kontrollera detta med hjälp av fordonets bruksanvisning och/eller säkringslåda), kan enheten enkelt anslutas med den för fordonstypen anpassade adapterkabeln (se figur 1). Även om fordonet har ett radiokontaktstycke av typ ISO, måste ändå en fordonsspecifik adapterkabel användas. 2. Anslutning av högtalare 2.1 Anslutning av högtalare till ISO-kontaktstycke Högtalare ansluts till kontaktstyckets cell B (se figur 2). Befintliga passiva högtalare (4 ohm) kan anslutas till fordonets ISOkontaktstycke via adapter. Vid behov kan förlängning (ISO-kabel - bestnr ) anslutas. Befintliga aktiva högtalare kan anslutas via särskild adapter. (Sådan adapter finns i fackhandeln.) 95

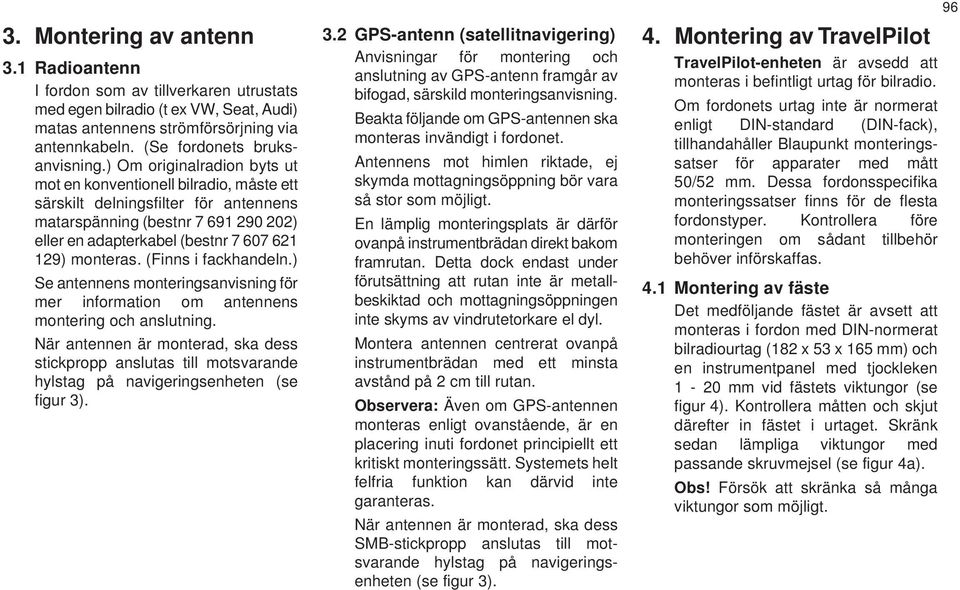

3 3. Montering av antenn 3.1 Radioantenn I fordon som av tillverkaren utrustats med egen bilradio (t ex VW, Seat, Audi) matas antennens strömförsörjning via antennkabeln. (Se fordonets bruksanvisning.) Om originalradion byts ut mot en konventionell bilradio, måste ett särskilt delningsfilter för antennens matarspänning (bestnr ) eller en adapterkabel (bestnr ) monteras. (Finns i fackhandeln.) Se antennens monteringsanvisning för mer information om antennens montering och anslutning. När antennen är monterad, ska dess stickpropp anslutas till motsvarande hylstag på navigeringsenheten (se figur 3). 3.2 GPS-antenn (satellitnavigering) Anvisningar för montering och anslutning av GPS-antenn framgår av bifogad, särskild monteringsanvisning. Beakta följande om GPS-antennen ska monteras invändigt i fordonet. Antennens mot himlen riktade, ej skymda mottagningsöppning bör vara så stor som möjligt. En lämplig monteringsplats är därför ovanpå instrumentbrädan direkt bakom framrutan. Detta dock endast under förutsättning att rutan inte är metallbeskiktad och mottagningsöppningen inte skyms av vindrutetorkare el dyl. Montera antennen centrerat ovanpå instrumentbrädan med ett minsta avstånd på 2 cm till rutan. Observera: Även om GPS-antennen monteras enligt ovanstående, är en placering inuti fordonet principiellt ett kritiskt monteringssätt. Systemets helt felfria funktion kan därvid inte garanteras. När antennen är monterad, ska dess SMB-stickpropp anslutas till motsvarande hylstag på navigeringsenheten (se figur 3). 4. Montering av TravelPilot TravelPilot-enheten är avsedd att monteras i befintligt urtag för bilradio. Om fordonets urtag inte är normerat enligt DIN-standard (DIN-fack), tillhandahåller Blaupunkt monteringssatser för apparater med mått 50/52 mm. Dessa fordonsspecifika monteringssatser finns för de flesta fordonstyper. Kontrollera före monteringen om sådant tillbehör behöver införskaffas. 4.1 Montering av fäste Det medföljande fästet är avsett att monteras i fordon med DIN-normerat bilradiourtag (182 x 53 x 165 mm) och en instrumentpanel med tjockleken 1-20 mm vid fästets viktungor (se figur 4). Kontrollera måtten och skjut därefter in fästet i urtaget. Skränk sedan lämpliga viktungor med passande skruvmejsel (se figur 4a). Obs! Försök att skränka så många viktungor som möjligt. 96

4 4.2 Montering av TravelPilot i montagefack Skjut in samtliga stickanslutningar så långt i kontaktstyckenas celler att låsklackarna går i spärr på sidorna. Obs! Innan navigeringsenheten skjuts in i position, måste gyroskopet (fordonsriktningssensor) uppriktas horisontellt (se figur 6). OBS! Navigeringsenheten skall monteras inom följande toleranser i förhållande till horisontalen (våglinjen): i tvärriktning (höger/vänster): min. -5 / max. +5, i längsriktning: min. -10 / max Skjut in navigeringsenheten så att dess första tredjedel sitter i montagefacket. Lossa nu gyroskopets låsskruv. Justera (med 6-kantnyckel) gyroskopet tills markeringen löper lodrät och i rät vinkel mot horisontalen. Dra gyroskopets låsskruv. Tryck varsamt på ändstyckena av TPenhetens ram, tills låsfjädrarna på höger och vänster sida går i spärr med tydligt "knackljud". OBS! Håll endast på ramen när Du trycker in enheten, INTE på teckenfönster eller reglage. 4.3 Demontering av TravelPilot Ta bort panelfronten. För in demontagebyglarna till höger och vänster i demontagehålen i täckstycket. Tryck på byglarna tills Du hör ett tydligt "knackljud" (när spärrfjädrarna på sidorna går ur sin spärrning). Fatta sedan byglarna och dra försiktigt ut TPenheten. Lossa anslutningskablaget genom att i sidled trycka på ifrågavarande spärrklackar (se figur 5). Obs! Demonteringsbyglar som är införda och låsta i panelhålen, kan inte tas loss innan enheten har dragits ut. 4.4 Anslutning av backljussignal Dra en kabel från backljuset till stift 3 i cell A (se figur 8). Kontrollera sedan att +12 V ligger an mot anslutningen vid backning. Observera! Om anslutning till backljuset inte är möjligt, måste stift 3 jordas. (Detta kan leda till viss onoggrannhet vid navigeringen, eftersom systemet då inte kan känna av och beräkna en eventuell backningsmanöver.) OBS! Vi avvisar varje ansvar för skada till följd av felaktig anslutning! 4.5 Anslutning av hastighetsmätarsignal Förbindelsen görs med en kabel från den fordonsspecifika anslutningen av hastighetssignalen till stift 1 i cell A (se figur 8). OBS! Denna anslutning bör genomföras av genom fordonstillverkaren auktoriserad verkstad. OBS! Vi avvisar varje ansvar för skada till följd av felaktig anslutning! 5. Sensortest Efter utförd montering bör anslutet sensorsystem kontrolleras genom en sensortest. (Se Inställning - Grundinställningar / Installation i bruksanvisningen.) 6. Anslutningsritningar Anslutning till fordonsspecifikt kontaktstycke... figur 1 Anslutning av högtalare (4 x 4 Ω/35 W)... figur 2 Anslutning av antenner... figur 3 Montering av TravelPilot... figur 4/4a Demontering av TravelPilot... figur 5 Inställning av gyroskop... figur 6 Kontaktbeläggning... figur 7 Kontaktbeläggning cell A... figur 8 97

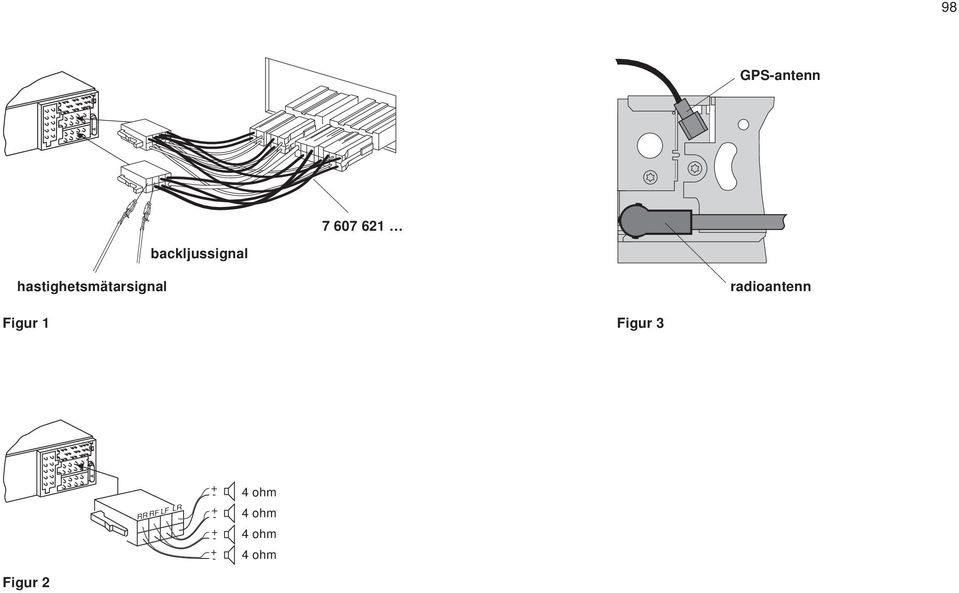

5 A A 98 GPS-antenn backljussignal hastighetsmätarsignal radioantenn Figur 1 Figur 3 RR RF LF LR Ohm ohm 4 Ohm ohm 4 Ohm ohm 4 Ohm ohm Figur 2

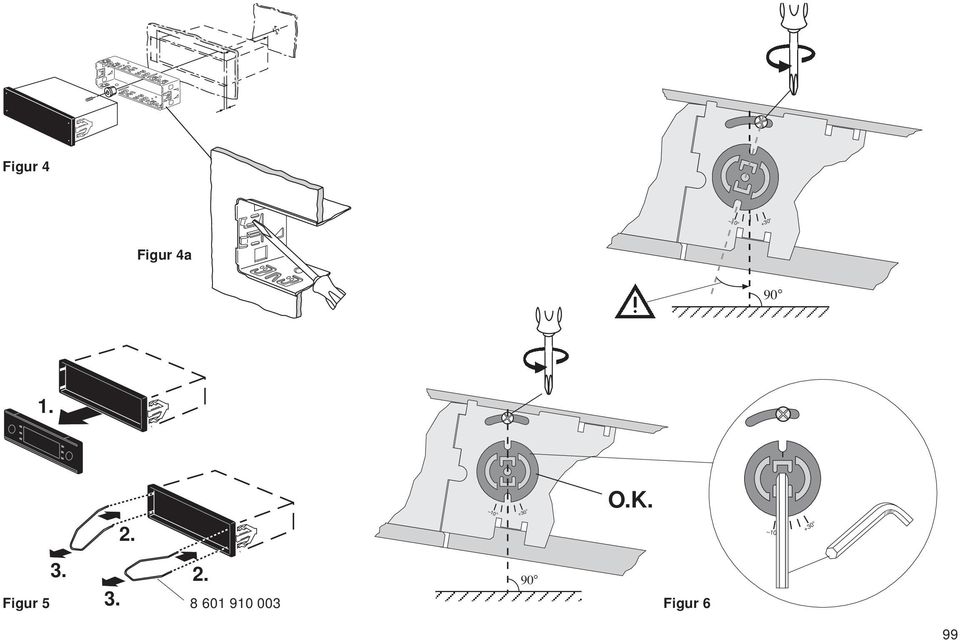

6 Figur Figur 4a O.K Figur Figur

7 100 D C-1 C-2 C C B A A 1 Gala/speedometer 1 Loudspeaker RR+ 2 Telephone mute (active low) 2 Loudspeaker RR- 3 Reversing light signal 3 Loudspeaker RF+ 4 Continuous positive (terminal 30) 4 Loudspeaker RF- 5 Autom. antenna* 5 Loudspeaker LF+ 6 Illumination 6 Loudspeaker LF- 7 Ignition (terminal 15) 7 Loudspeaker LR+ 8 Ground 8 Loudspeaker LR- B D Sensor 8 9 Sensor 10 C C1 C2 C3 hjulsensor 1 Line out LR 7 Telephone / Navigation AF IN + 13 CDC data - IN 2 Line out RR 8 Telephone / Navigation AF IN 14 CDC data - OUT 3 Line out GND 9 Radio / Navigation Mute (active low) V continuous positive 4 Line out LF V switched* V switched* 5 Line out RF 11 Remote control - IN 17 CDC data - GND V switched* 12 Remote control - GND 18 CDC AF - GND 19 CDC AF - L 20 CDC AF - R * Totalt 400 ma equalizer förstärkare RC 10 cd-växlare Figur 7

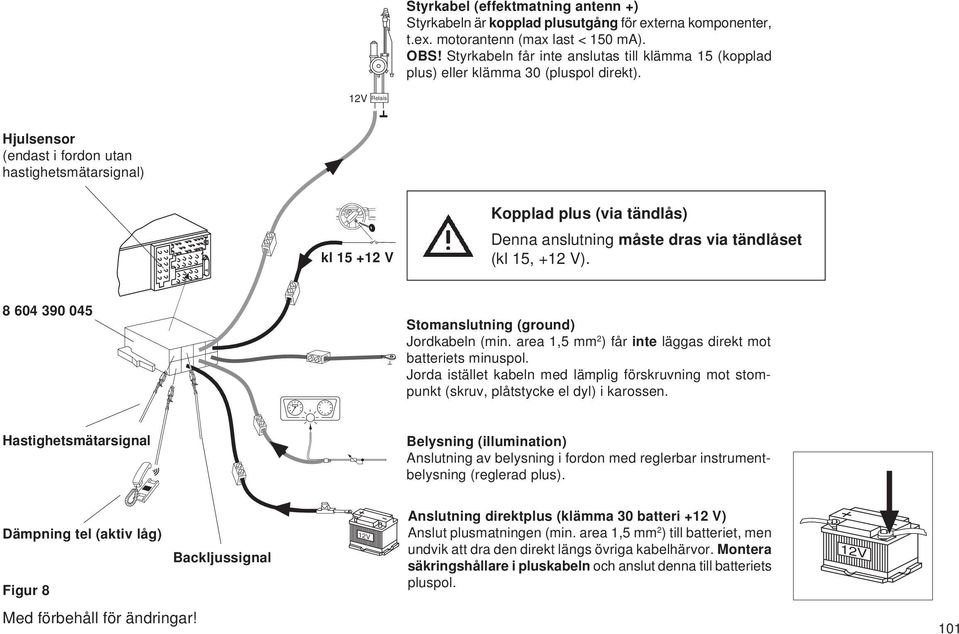

8 A Styrkabel (effektmatning antenn +) Styrkabeln är kopplad plusutgång för externa komponenter, t.ex. motorantenn (max last < 150 ma). OBS! Styrkabeln får inte anslutas till klämma 15 (kopplad plus) eller klämma 30 (pluspol direkt). 12V Relais Hjulsensor (endast i fordon utan hastighetsmätarsignal) kl V Kopplad plus (via tändlås) Denna anslutning måste dras via tändlåset (kl 15, +12 V) Stomanslutning (ground) Jordkabeln (min. area 1,5 mm 2 ) får inte läggas direkt mot batteriets minuspol. Jorda istället kabeln med lämplig förskruvning mot stompunkt (skruv, plåtstycke el dyl) i karossen. Hastighetsmätarsignal Belysning (illumination) Anslutning av belysning i fordon med reglerbar instrumentbelysning (reglerad plus). Dämpning tel (aktiv låg) Figur 8 Backljussignal 12V Anslutning direktplus (klämma 30 batteri +12 V) Anslut plusmatningen (min. area 1,5 mm 2 ) till batteriet, men undvik att dra den direkt längs övriga kabelhärvor. Montera säkringshållare i pluskabeln och anslut denna till batteriets pluspol. 12V Med förbehåll för ändringar! 101

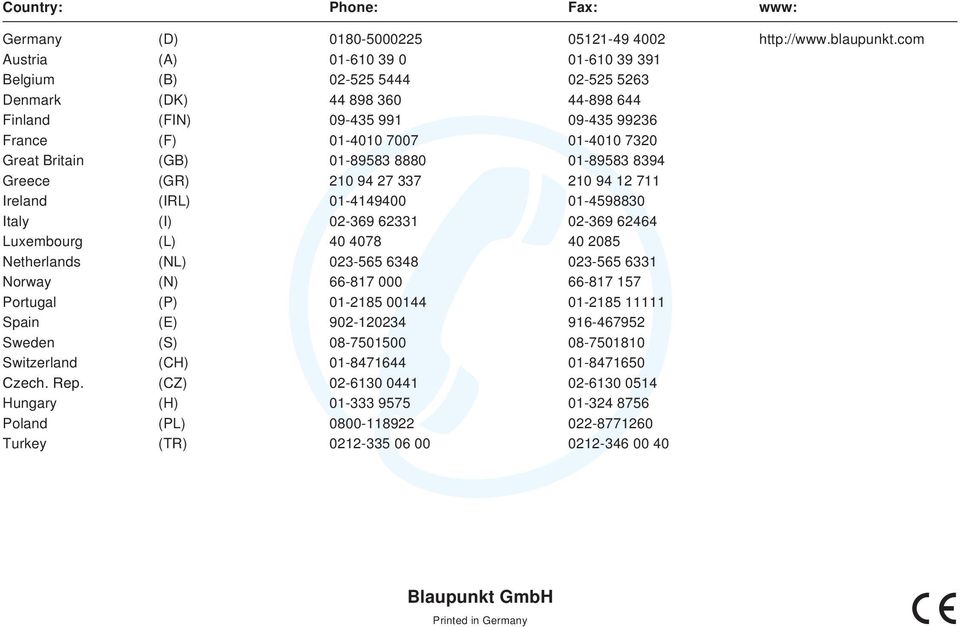

9 Country: Phone: Fax: www: Germany (D) Austria (A) Belgium (B) Denmark (DK) Finland (FIN) France (F) Great Britain (GB) Greece (GR) Ireland (IRL) Italy (I) Luxembourg (L) Netherlands (NL) Norway (N) Portugal (P) Spain (E) Sweden (S) Switzerland (CH) Czech. Rep. (CZ) Hungary (H) Poland (PL) Turkey (TR) Blaupunkt GmbH Printed in Germany

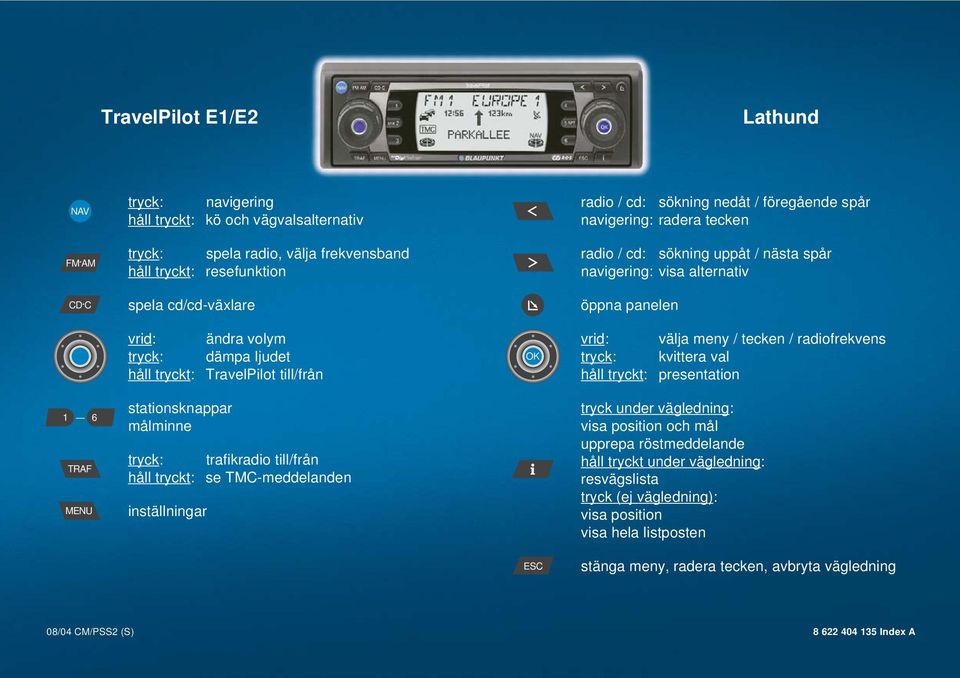

10 TravelPilot E1/E2 Lathund NAV tryck: håll tryckt: navigering kö och vägvalsalternativ radio / cd: sökning nedåt / föregående spår navigering: radera tecken FM AM tryck: håll tryckt: spela radio, välja frekvensband resefunktion radio / cd: sökning uppåt / nästa spår navigering: visa alternativ CD C spela cd/cd-växlare öppna panelen vrid: tryck: håll tryckt: ändra volym dämpa ljudet TravelPilot till/från vrid: välja meny / tecken / radiofrekvens OK tryck: kvittera val håll tryckt: presentation 1 _ 6 TRAF MENU stationsknappar målminne tryck: håll tryckt: inställningar trafikradio till/från se TMC-meddelanden tryck under vägledning: visa position och mål upprepa röstmeddelande håll tryckt under vägledning: resvägslista tryck (ej vägledning): visa position visa hela listposten ESC stänga meny, radera tecken, avbryta vägledning 08/04 CM/PSS2 (S) Index A
