1 Tentamen Sid 1 (9) Byggproduktion VBEF15 Tentamenstid: 5 timmar Tentamen omfattar 60 poäng. Tillåtna hjälpmedel: Miniräknare Tentamen är indelad i två delar: Kunskapstest (25 p) Färdighetstest. (35 p) För godkänt krävs minst 30p 30-39p Betyg p Betyg p Betyg 5 OBS! Skriv dina svar på de lösa papper du fått utdelade. Skriv ditt namn på varje papper du lämnar in samt numret på den fråga som besvaras på bladet. Lycka till! Stefan

2 Sid 2 (9) Kunskapstest 1. Anbudskalkylering inleds med ett kalkylbeslut, förklara vad detta innebär samt ange de faktorer som utfallet av kalkylbeslutet beror av. [The tendering process starts with a decision to tender. Explain what this means and name those factors that the decision to tender is based on] (5,0p) 2. Förklara innebörden av nätverksanalys vid planering och beskriv de olika stegen vid planering av byggprojekt [Describe the meaning of network analysis in planning and describe the different steps when planning a construction projects] (5,0p) 3. Förklara och beskriv innebörden av kvalitetskontroll. [Explain and describe the meaning of quality control] (5,0p) 4. De indirekta kostnaderna vid ett byggprojekt består av arbetsplatsomkostnader och centraladministration. Förklara vad dessa innebär och ge exempel på kostnadsposter som kan hänföras till dessa (5,0p) [The indirect costs in a construction project is site and corporate overheads. Explain what these mean and give exemples of costs related to them] 5. Förklara skillnaden mellan en utförandeentreprenad och totalentreprenad, samt ange dess för och nackdelar (5,0p) [Explain the difference between a separated and an integrated contract with their respective benefits and disadvantages.]

3 Sid 3 (9) Färdighetstest Fråga 6 (9p) Urban T. Förare har lyckats behålla samma jobb som projektledare på Arga Byggare AB (ABAB), som han hade förra året. Och ABABs plan att expandera till området för produktion av offentliga byggnader har löpt på. Tyvärr har det gått lite för bra, så Urban har fortfarande inte hunnit med att repetera entreprenadrätten. Lite olyckligt eftersom det gått åt skogen i ännu ett projekt, eller som Urban säger: Det är en himla röra!. Därför vill Urban ha hjälp och tolka vissa bestämmelser i AB 04 i ljuset av de problem som uppstått under en utförandeentreprenad av en ny vårdcentral. Beställare är landstingets byggnadsenhet: Sjukstugan. Urban är en nyfiken typ, så det är viktigt att du tydligt anger vilka paragrafer i AB04 du tillämpar, men det är än viktigare att du tydligt förklarar hur man ska lösa respektive problem rättsligt. Samtliga bestämmelser nedan avser AB 04 som är avtalat för entreprenaden. Urban berättar, Eländet började redan när vi började schakta, det första vi stöter på är tre nedgrävda kemikaliecisterner, de fick vi plocka bort, dessutom behövdes marken saneras. Eftersom den tidigare fastighetsägaren gått i konkurs, sanerade förvisso den kommunala miljöförvaltningen marken, men Sjukstugan vill inte betala för att vi grävde upp och fraktade bort cisternerna. Vi har avtalat om fastpris, lagt pris ligger säger Lotta Sarin byggansvarig på Sjukstugan. Vad är det som gäller här? (Delfråga a) Under projektet föreslog vi på ABAB att den föreskrivna ventilationsanläggningen skulle bytas ut mot ett annat fabrikat som har lägre energiförbrukning. Sjukstugan godkände bytet, men under slutbesiktningen fick vi anmärkning för ljudnivån på anläggningen, så nu vill Sjukstugan att vi byter ut anläggningen mot den föreskrivna ventilationsanläggningen. Vem ska betala för det egentligen? (Delfråga b) 1 kap 6 För riktigheten av uppgifter, undersökningsmaterial och tekniska lösningar ansvarar den part som tillhandhållit dem. Detsamma gäller utsättning som en part tillhandahållit Motpartens godkännande inskränker inte ansvaret enligt föregående stycke. Om inte annat föreskrivits förutsätts beställaren i förfrågningsunderlaget ha lämnat de uppgifter som kan erhållas vid en fackmässig undersökning av den fastighet eller del av fastighet som berörs av kontraktsarbetena 1 kap 7 Entreprenören förutsätts innan anbud lämnas ha skaffat sig den kännedom om arbetsområdet och andra förhållanden av betydelse för bedömningen av vad som erfordras för kontraktsarbetenas utförande och som kan erhållas genom ett besök på platsen.

4 Sid 4 (9) Härigenom inskränks inte beställarens ansvar enligt 6 i detta kapitel [ ] 1 kap 8 Saknas vid tiden för avgivande av anbud uppgifter som avser arbetsområdet eller det område som berörs av entreprenaden skall förhållandena antas vara sådana som kunnat förutsättas vid en fackmässig bedömning 2 kap 1 Entreprenaden skall utföras i överensstämmelse med entreprenadhandlingarna. Om kvalitetsangivelse i visst avseende inte lämnats, skall arbetet i detta avseende utföras i klass med entreprenaden i övrigt. Entreprenaden skall utföras fackmässigt. Detta inskränker inte beställarens ansvar enligt kapitel kap 6 ÄTA-arbete enligt 3 i detta kapitel skall beställas skriftligen innan det påbörjas. Kravet på skriftlig beställning är uppfyllt, om beställaren överlämnar ritningen eller annan handling som innefattar ÄTA-arbete till entreprenören. 2 kap 9 Om inte annat föreskrivits i kontraktshandlingarna gäller följande Part skall, utöver vad som särskilt föreskrivs i 7 i detta kapitel, utan dröjsmål underrätta motparten, om han upptäcker Att uppgifter eller föreskrifter i kontraktshandlingarna inte överensstämmer med varandra, Att uppgifter i kontraktshandlingarna i väsentligt avseende avviker från verkliga förhållanden. Att kontraktshandlingarna på annat sätt är så bristfälliga eller så utformade att det skulle medföra olägenheter eller vara olämpligt att utföra kontraktsarbetena enligt dessa, Att under entreprenadtiden lämnade handlingarna eller uppgifter eller meddelande om föreskrifter avviker från kontraktshandlingarna eller Att omständigheter av betydelse för entreprenaden ändras eller tillkommer. 4 kap 2 Kontraktsarbetena skall vara färdigställda och tillgängliga för slutbesiktning eller avlämnade på annat sätt vid kontraktstidens utgång. Kontraktstiden skall förlängas eller avkortas i den utsträckning ÄTA-arbete eller förändringar i förhållande till angiven mängd i kontraktshandlingarna påverkar möjligheten att hålla kontraktstiden. Entreprenaden får avlämnas före kontraktstidens utgång endast om parterna kommer överens om det 4 kap 3 Entreprenören har rätt till erforderlig förlängning av kontraktstiden om han hindras att färdigställa kontraktsarbetena inom kontraktstiden på grund av: 1. Omständigheter som beror på beställaren eller något förhållande på hans sida

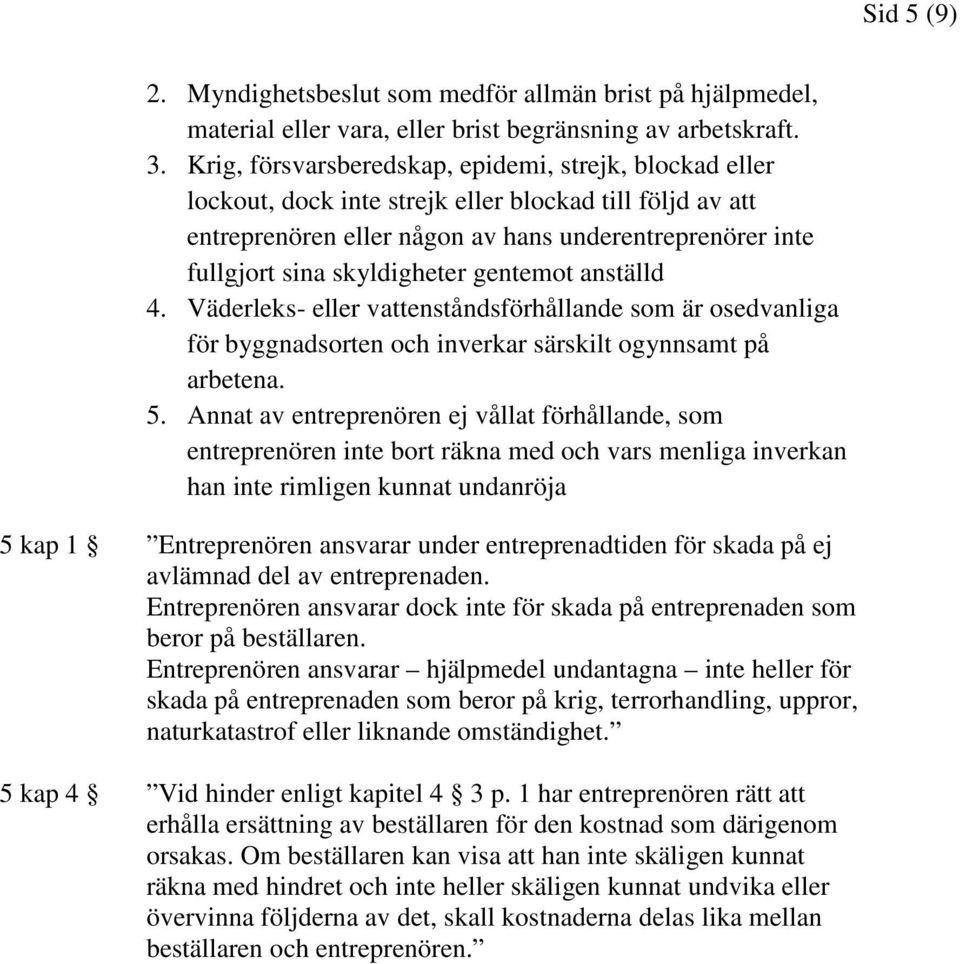

5 Sid 5 (9) 2. Myndighetsbeslut som medför allmän brist på hjälpmedel, material eller vara, eller brist begränsning av arbetskraft. 3. Krig, försvarsberedskap, epidemi, strejk, blockad eller lockout, dock inte strejk eller blockad till följd av att entreprenören eller någon av hans underentreprenörer inte fullgjort sina skyldigheter gentemot anställd 4. Väderleks- eller vattenståndsförhållande som är osedvanliga för byggnadsorten och inverkar särskilt ogynnsamt på arbetena. 5. Annat av entreprenören ej vållat förhållande, som entreprenören inte bort räkna med och vars menliga inverkan han inte rimligen kunnat undanröja 5 kap 1 Entreprenören ansvarar under entreprenadtiden för skada på ej avlämnad del av entreprenaden. Entreprenören ansvarar dock inte för skada på entreprenaden som beror på beställaren. Entreprenören ansvarar hjälpmedel undantagna inte heller för skada på entreprenaden som beror på krig, terrorhandling, uppror, naturkatastrof eller liknande omständighet. 5 kap 4 Vid hinder enligt kapitel 4 3 p. 1 har entreprenören rätt att erhålla ersättning av beställaren för den kostnad som därigenom orsakas. Om beställaren kan visa att han inte skäligen kunnat räkna med hindret och inte heller skäligen kunnat undvika eller övervinna följderna av det, skall kostnaderna delas lika mellan beställaren och entreprenören.

6 Sid 6 (9) Fråga 7 (8p) Genomför en kalkyl av direkta kostnader för grundläggning och stomme för ett garage/förråd (platta på mark, regelvägg och takstolar). Alla mått är i mm. Räkna med en arbetskostnad på 200 kr/h och 51% tillägg för lönebikostnader (sociala avgifter mm). För mängd ingående material för platta på mark se ritning på nästa sida (ej skalenlig utgå från givna mått). Plattan armeras med armeringsnät diameter 8mm. Förtillverkade takstolar placeras med ett c/c avstånd på 1800mm. Regelväggen består av 45x145 reglar med ett c/c avstånd på 450mm och en höjd på 2490mm (inklusive syll och hammarband). Materialpris Spilltal Arbetstid Reglar 45x145 80,20 kr/m 1,10 0,10 h/enhet (inklusive fuktspärr) Betong i platta 3068 kr/m3 1,10 0,78 h/enhet Armeringsnät 146 kr/m2 1,10 0,03 h/enhet Markskiva 80 kr/m2 1,05 0,10 h/enhet Sockelelement 165 kr/m 1,05 0,05 h/enhet Takstol 1500 kr/st 1,00 1,50 h/enhet Plattan har följande yttermått

7 Sektion platta på mark: Sid 7 (9)

8 Sid 8 (9) Fråga 8 (8p) Rita strukturplan enligt nedanstående förutsättningar, och beräkna tidigaste och senaste start respektive sluttid för aktiviteterna. Ange kritiska aktiviteter. Rita även ett resurshistogram för projektet samt föreslå åtgärder för att jämna ut resursfördelningen i projektet. Aktivitet Varaktighet (tidsenhet) Föregås av Resursanvändning (resursenhet) och , 6 och 8 1

9 Sid 9 (9) Fråga 9 (10p) Betong AB ska expandera deras verksamhet och ska göra en tillbyggnad för tillverkning av betongelement. Projektet avser nyproduktion av verkstadsbyggnad med tillhörande kontor, el- och värmecentral. Dessutom ingår utvändiga arbeten i form av asfaltplaner, kulvert och stängsel. Total bruttoarean är ca 3000m 2. Hjälp Betong AB att svara på följande frågor: 1. Fall är den vanligaste orsaken till dödsfall och olyckor på byggarbetsplatser. Ge tre exempel på åtgärder för hur Betong AB kan förebygga fallolyckor vid montering av stommen (pelare och takbalkar av prefabelement, pelarna har en höjd av fyra meter) i verkstadsbyggnadsdelen? (3,0p) 2. Arbetsmiljö och arbetsmiljöfrågor är aktuella idag. Exempelvis har lagstiftningen kring ansvar för arbetsmiljö nyligen förändrats. Vilka arbetsmiljöfrågor har följande aktörer ansvar för (ange minst tre för varje aktör): (6,0p) a. Betong AB (Byggherre) b. Projektören c. BAS-P d. BAS-U 3. När ska det finnas en arbetsmiljöplan och vad ska finnas i den? (1,0p)
