1 EXCELLENT LIGHTING, SAVING ENERGY NYA PRODUKTER

2

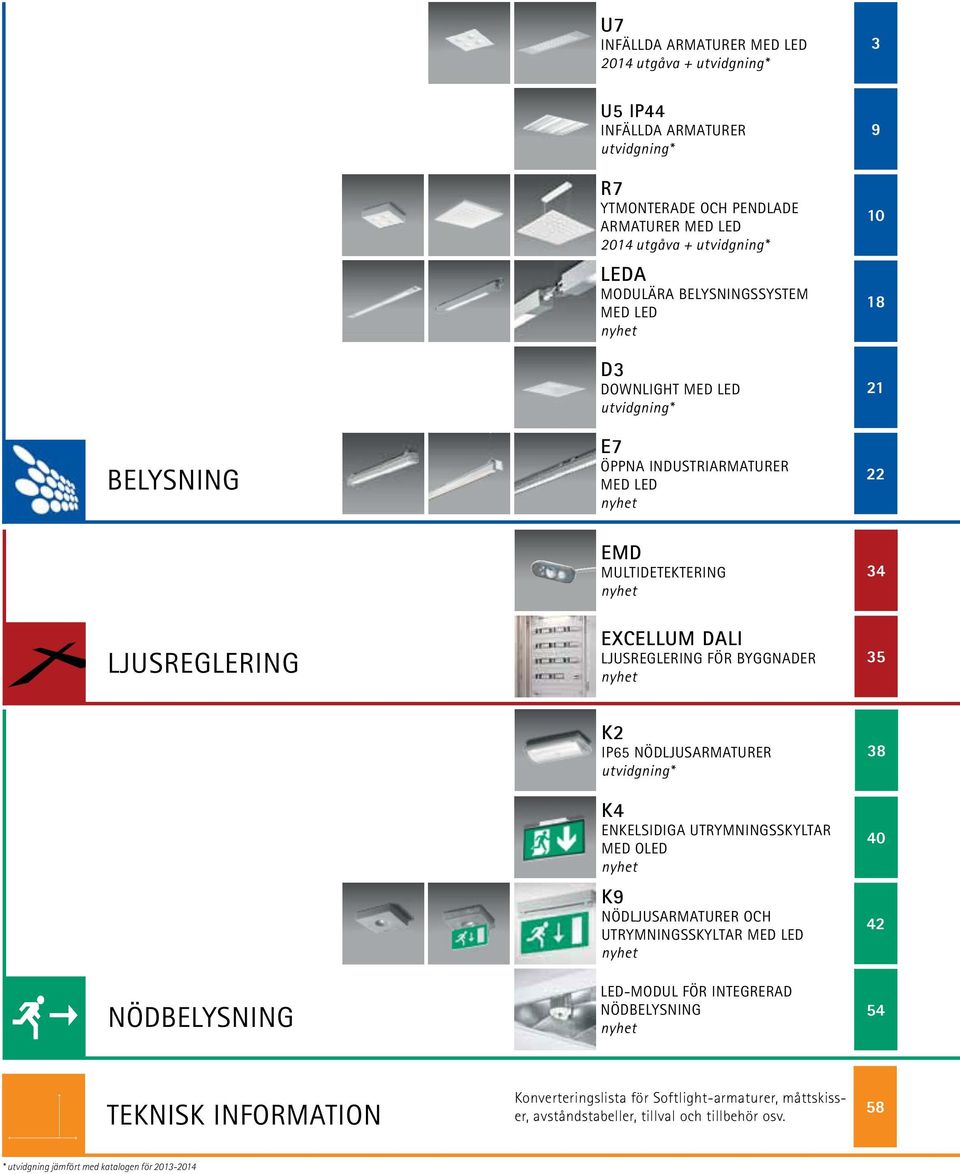

3 U7 INFÄLLDA ARMATURER MED LED 2014 utgåva + utvidgning* 3 BELYSNING U5 IP44 INFÄLLDA ARMATURER utvidgning* R7 YTMONTERADE OCH PENDLADE ARMATURER MED LED 2014 utgåva + utvidgning* LEDA MODULÄRA BELYSNINGSSYSTEM MED LED nyhet D3 DOWNLIGHT MED LED utvidgning* E7 ÖPPNA INDUSTRIARMATURER MED LED nyhet EMD MULTIDETEKTERING nyhet 34 LJUSREGLERING EXCELLUM DALI LJUSREGLERING FÖR BYGGNADER nyhet 35 NÖDBELYSNING K2 IP65 NÖDLJUSARMATURER utvidgning* K4 ENKELSIDIGA UTRYMNINGSSKYLTAR MED OLED nyhet K9 NÖDLJUSARMATURER OCH UTRYMNINGSSKYLTAR MED LED nyhet LED-MODUL FÖR INTEGRERAD NÖDBELYSNING nyhet TEKNISK INFORMATION Konverteringslista för Softlight-er, måttskisser, avståndstabeller, tillval och tillbehör osv. 58 * utvidgning jämfört med katalogen för

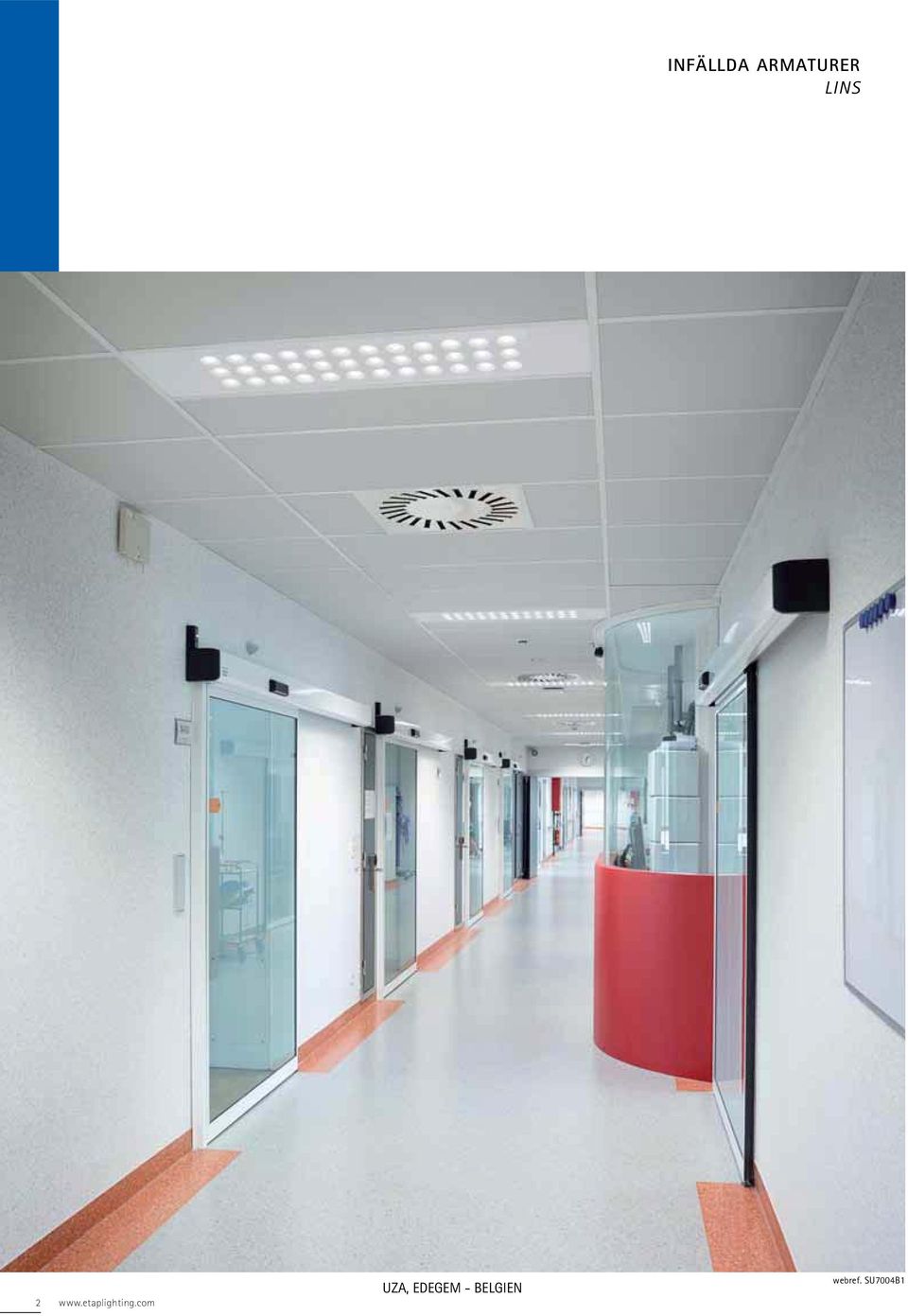

4 INFÄLLDA ARMATURER LINS 2 UZA, EDEGEM - BELGIEN webref. SU7004B1

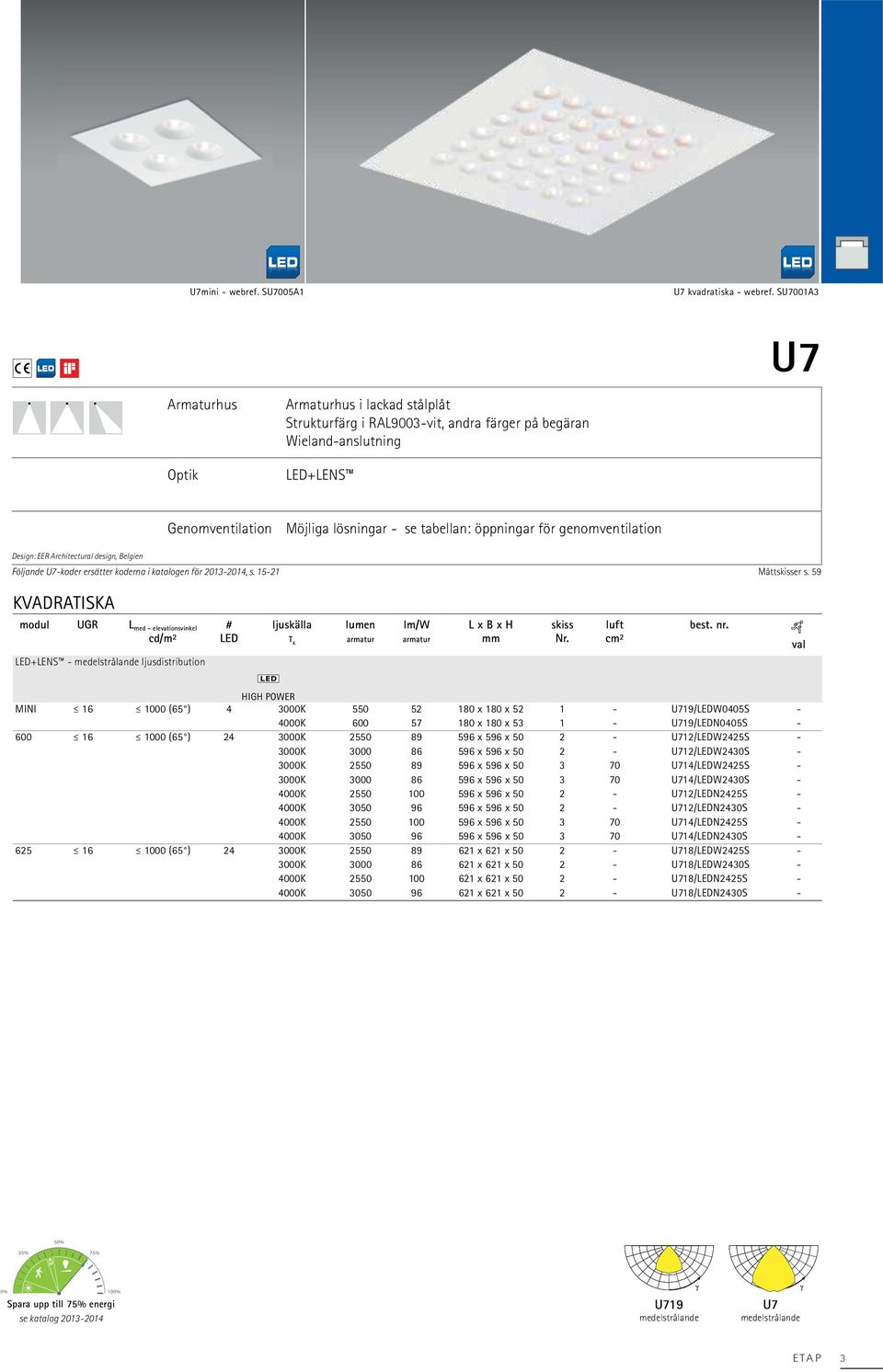

5 U7mini - webref. SU7005A1 U7 kvadratiska - webref. SU7001A3 Armaturhus Optik Armaturhus i lackad stålplåt Strukturfärg i RAL9003-vit, andra färger på begäran Wieland-anslutning LED+LENS U7 Design: EER Architectural design, Belgien Genomventilation Följande U7-koder ersätter koderna i katalogen för , s Möjliga lösningar - se tabellan: öppningar för genomventilation Måttskisser s. 59 KVADRATISKA modul UGR Lmed - elevationsvinkel cd/m2 LED+LENS - medelstrålande ljusdistribution # LED ljuskälla T K lumen lm/w L x B x H mm skiss Nr. luft cm2 best. nr. val HIGH POWER MINI (65 ) K x 180 x U719/LEDW0405S K x 180 x U719/LEDN0405S (65 ) K x 596 x U712/LEDW2425S K x 596 x U712/LEDW2430S K x 596 x U714/LEDW2425S K x 596 x U714/LEDW2430S K x 596 x U712/LEDN2425S K x 596 x U712/LEDN2430S K x 596 x U714/LEDN2425S K x 596 x U714/LEDN2430S (65 ) K x 621 x U718/LEDW2425S K x 621 x U718/LEDW2430S K x 621 x U718/LEDN2425S K x 621 x U718/LEDN2430S - 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog U719 medelstrålande U7 medelstrålande ETAP 3

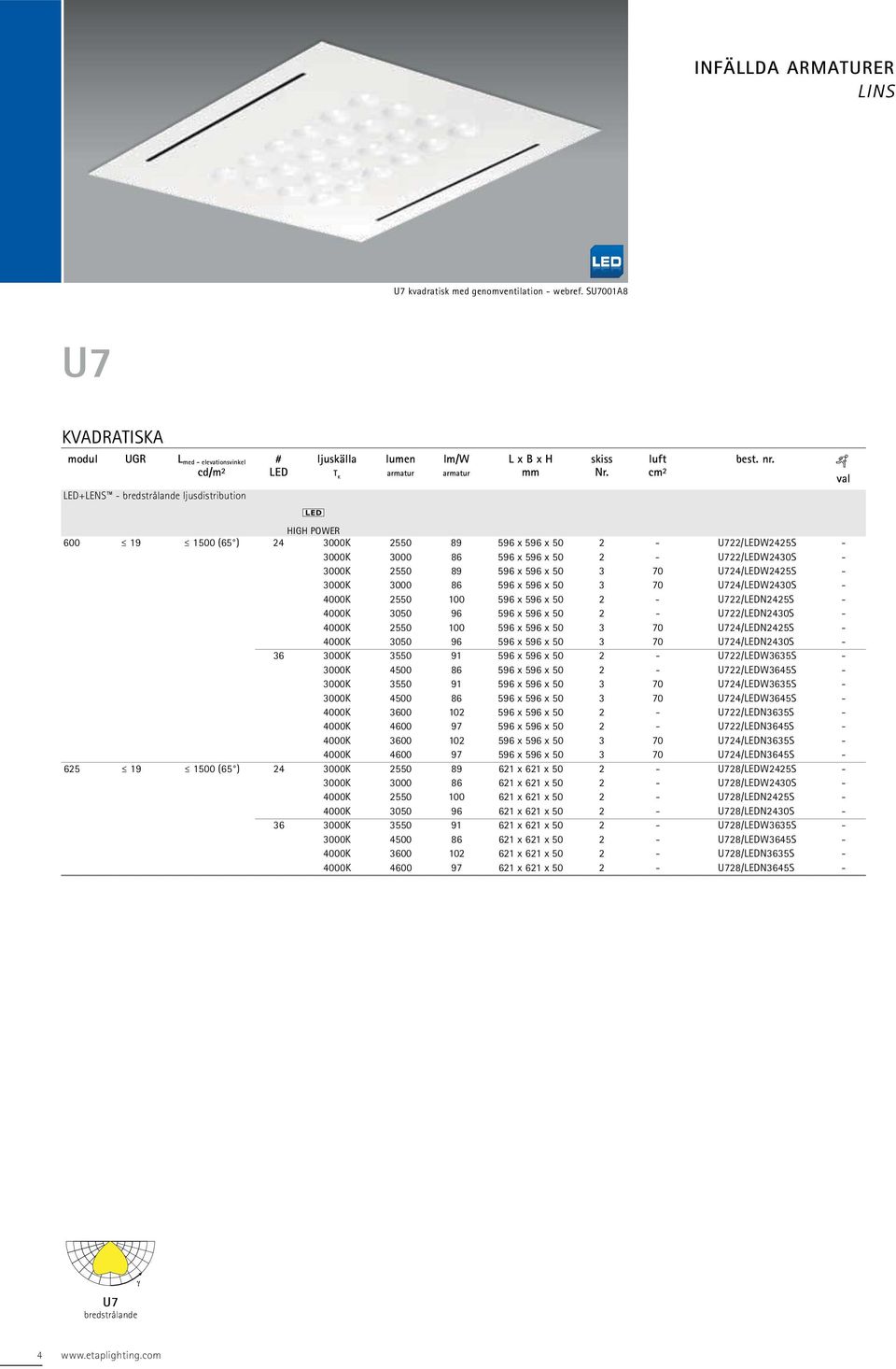

6 INFÄLLDA ARMATURER LINS U7 kvadratisk med genomventilation - webref. SU7001A8 U7 KVADRATISKA modul UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss Nr. luft cm2 best. nr. val LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 596 x U722/LEDW2425S K x 596 x U722/LEDW2430S K x 596 x U724/LEDW2425S K x 596 x U724/LEDW2430S K x 596 x U722/LEDN2425S K x 596 x U722/LEDN2430S K x 596 x U724/LEDN2425S K x 596 x U724/LEDN2430S K x 596 x U722/LEDW3635S K x 596 x U722/LEDW3645S K x 596 x U724/LEDW3635S K x 596 x U724/LEDW3645S K x 596 x U722/LEDN3635S K x 596 x U722/LEDN3645S K x 596 x U724/LEDN3635S K x 596 x U724/LEDN3645S (65 ) K x 621 x U728/LEDW2425S K x 621 x U728/LEDW2430S K x 621 x U728/LEDN2425S K x 621 x U728/LEDN2430S K x 621 x U728/LEDW3635S K x 621 x U728/LEDW3645S K x 621 x U728/LEDN3635S K x 621 x U728/LEDN3645S - U7 bredstrålande 4

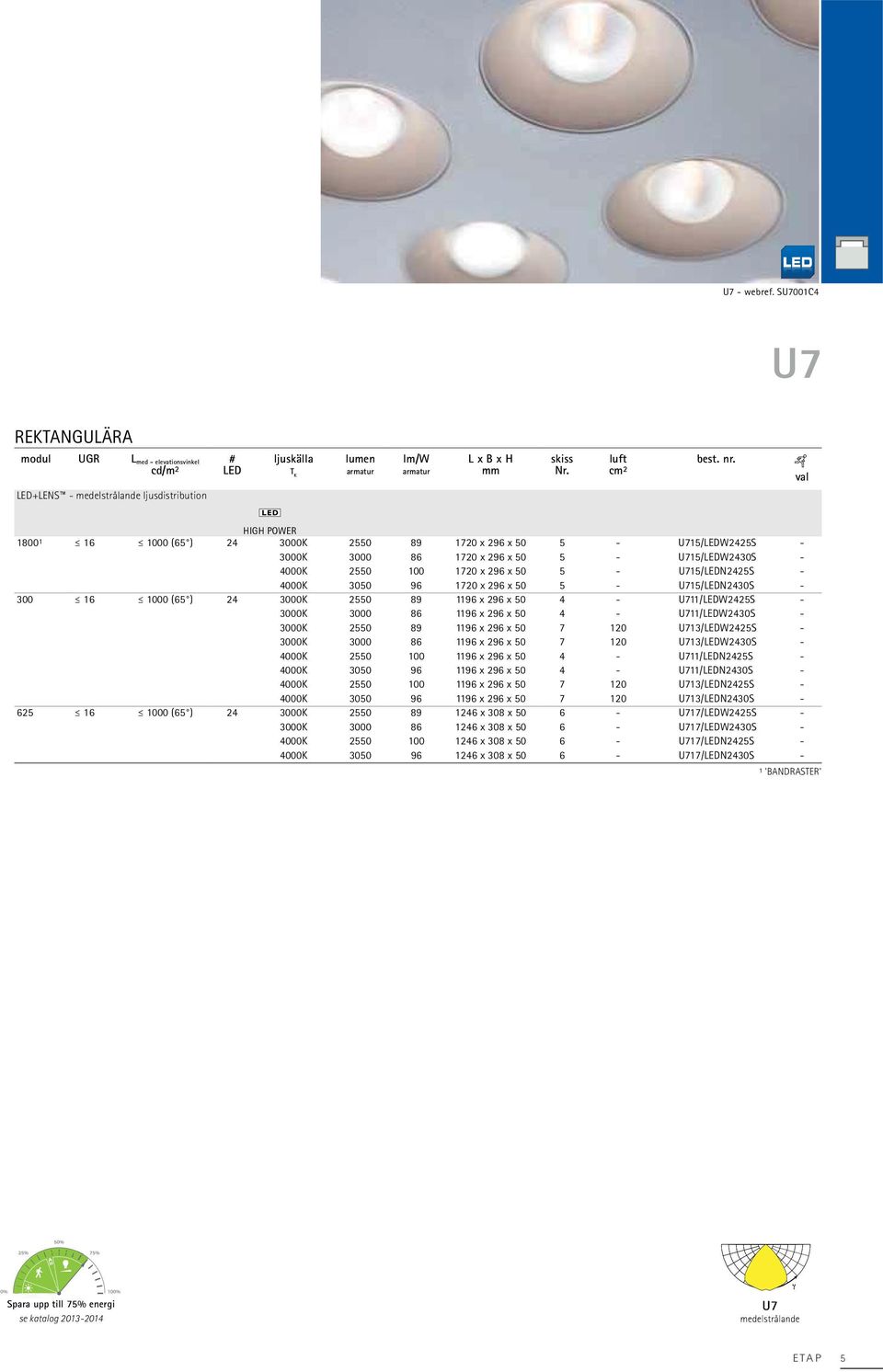

7 U7 - webref. SU7001C4 U7 REKTANGULÄRA modul UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss Nr. luft cm2 best. nr. val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 296 x U715/LEDW2425S K x 296 x U715/LEDW2430S K x 296 x U715/LEDN2425S K x 296 x U715/LEDN2430S (65 ) K x 296 x U711/LEDW2425S K x 296 x U711/LEDW2430S K x 296 x U713/LEDW2425S K x 296 x U713/LEDW2430S K x 296 x U711/LEDN2425S K x 296 x U711/LEDN2430S K x 296 x U713/LEDN2425S K x 296 x U713/LEDN2430S (65 ) K x 308 x U717/LEDW2425S K x 308 x U717/LEDW2430S K x 308 x U717/LEDN2425S K x 308 x U717/LEDN2430S - 1 'BANDRASTER' 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog U7 medelstrålande ETAP 5

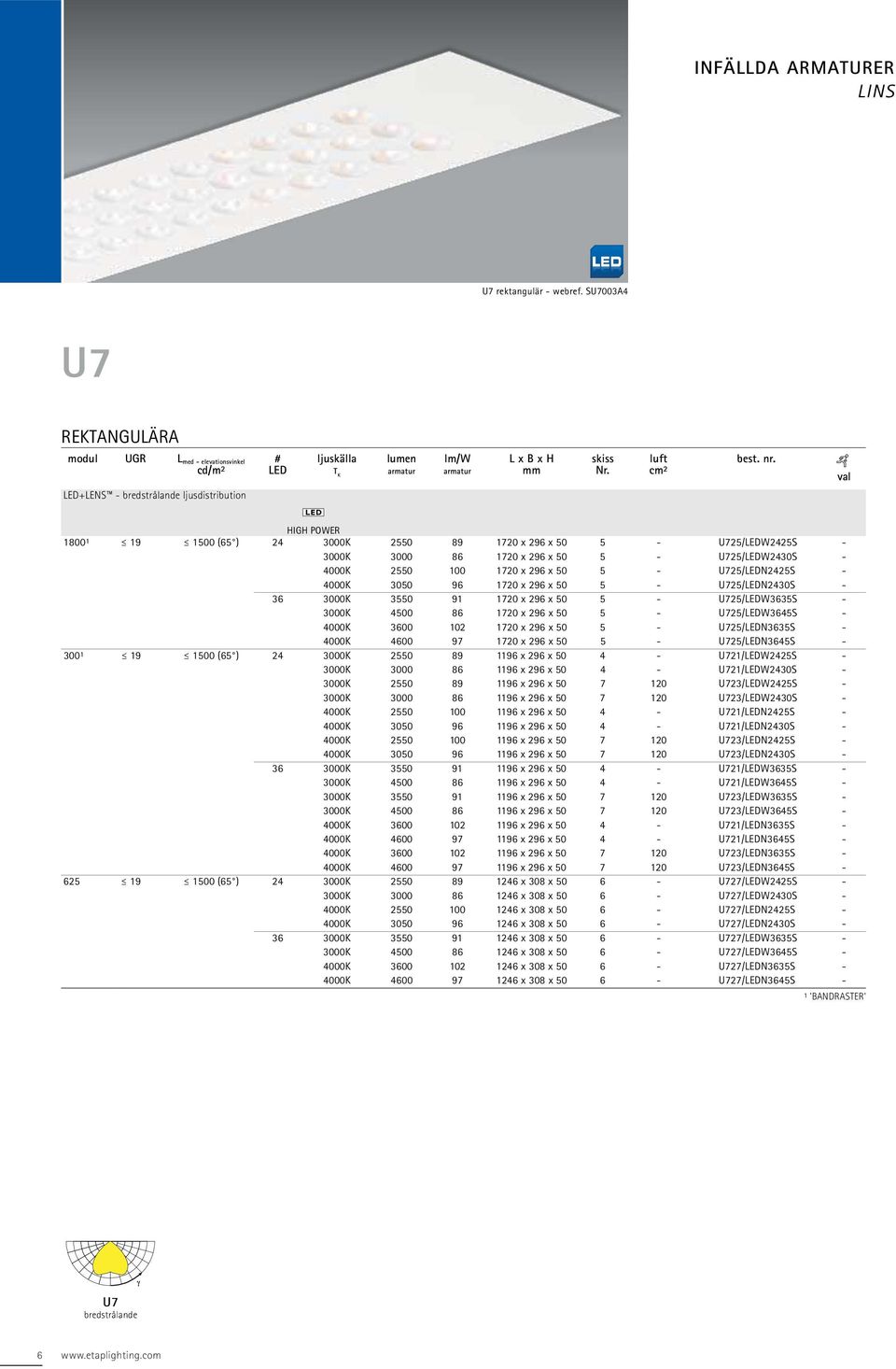

8 INFÄLLDA ARMATURER LINS U7 rektangulär - webref. SU7003A4 U7 REKTANGULÄRA modul UGR Lmed - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss Nr. luft cm2 best. nr. val LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 296 x U725/LEDW2425S K x 296 x U725/LEDW2430S K x 296 x U725/LEDN2425S K x 296 x U725/LEDN2430S K x 296 x U725/LEDW3635S K x 296 x U725/LEDW3645S K x 296 x U725/LEDN3635S K x 296 x U725/LEDN3645S (65 ) K x 296 x U721/LEDW2425S K x 296 x U721/LEDW2430S K x 296 x U723/LEDW2425S K x 296 x U723/LEDW2430S K x 296 x U721/LEDN2425S K x 296 x U721/LEDN2430S K x 296 x U723/LEDN2425S K x 296 x U723/LEDN2430S K x 296 x U721/LEDW3635S K x 296 x U721/LEDW3645S K x 296 x U723/LEDW3635S K x 296 x U723/LEDW3645S K x 296 x U721/LEDN3635S K x 296 x U721/LEDN3645S K x 296 x U723/LEDN3635S K x 296 x U723/LEDN3645S (65 ) K x 308 x U727/LEDW2425S K x 308 x U727/LEDW2430S K x 308 x U727/LEDN2425S K x 308 x U727/LEDN2430S K x 308 x U727/LEDW3635S K x 308 x U727/LEDW3645S K x 308 x U727/LEDN3635S K x 308 x U727/LEDN3645S - 1 'BANDRASTER' U7 bredstrålande 6

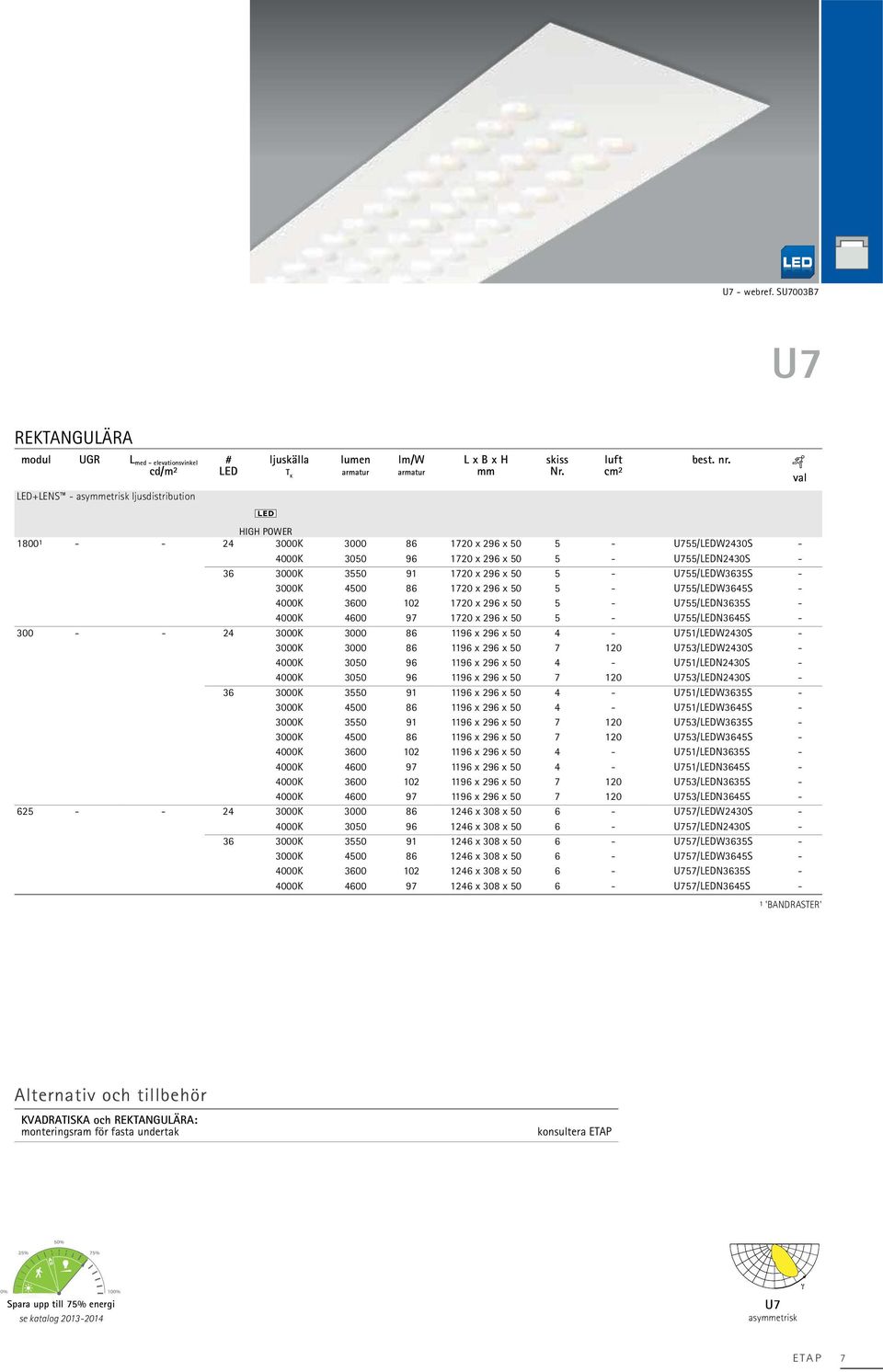

9 U7 - webref. SU7003B7 U7 REKTANGULÄRA modul UGR Lmed - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss Nr. luft cm2 best. nr. val LED+LENS - asymmetrisk ljusdistribution HIGH POWER K x 296 x U755/LEDW2430S K x 296 x U755/LEDN2430S K x 296 x U755/LEDW3635S K x 296 x U755/LEDW3645S K x 296 x U755/LEDN3635S K x 296 x U755/LEDN3645S K x 296 x U751/LEDW2430S K x 296 x U753/LEDW2430S K x 296 x U751/LEDN2430S K x 296 x U753/LEDN2430S K x 296 x U751/LEDW3635S K x 296 x U751/LEDW3645S K x 296 x U753/LEDW3635S K x 296 x U753/LEDW3645S K x 296 x U751/LEDN3635S K x 296 x U751/LEDN3645S K x 296 x U753/LEDN3635S K x 296 x U753/LEDN3645S K x 308 x U757/LEDW2430S K x 308 x U757/LEDN2430S K x 308 x U757/LEDW3635S K x 308 x U757/LEDW3645S K x 308 x U757/LEDN3635S K x 308 x U757/LEDN3645S - 1 'BANDRASTER' Alternativ och tillbehör KVADRATISKA och REKTANGULÄRA: monteringsram för fasta undertak konsultera ETAP 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog U7 asymmetrisk ETAP 7

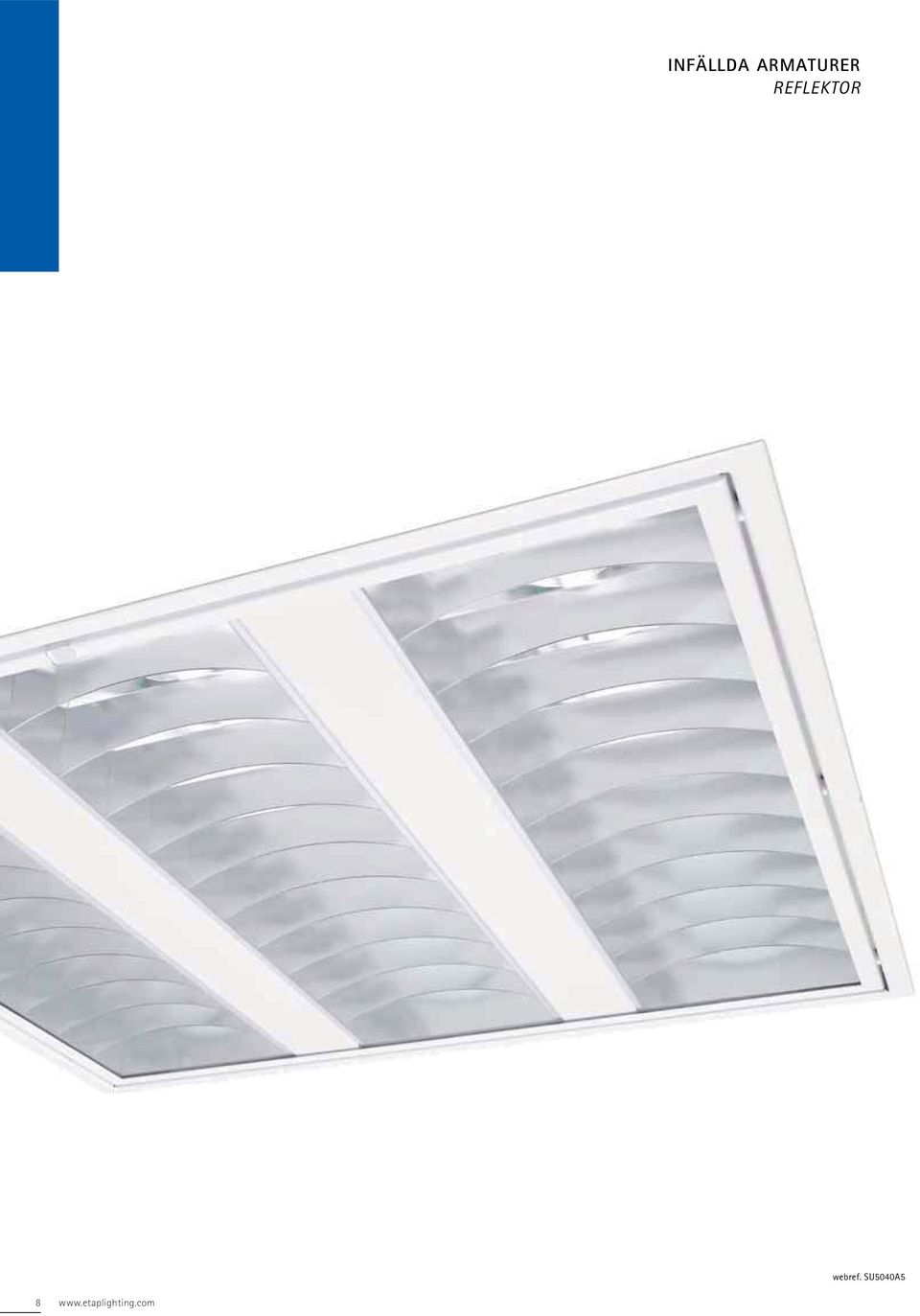

10 INFÄLLDA ARMATURER REFLEKTOR webref. SU5040A5 8

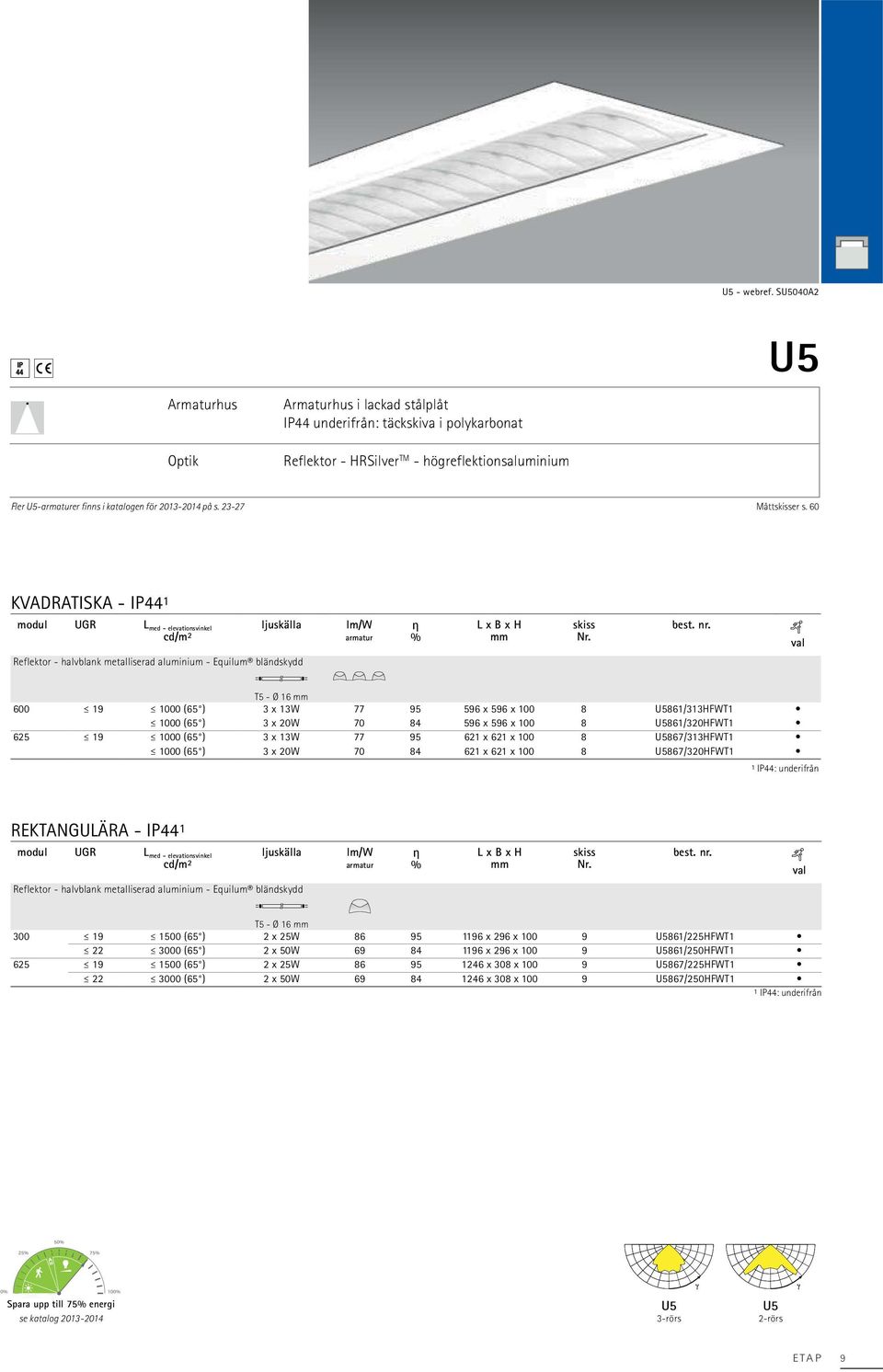

11 U5 - webref. SU5040A2 Armaturhus Optik Armaturhus i lackad stålplåt IP44 underifrån: täckskiva i polykarbonat Reflektor - HRSilver TM - högreflektionsaluminium U5 Fler U5-er finns i katalogen för på s Måttskisser s. 60 KVADRATISKA - IP441 modul UGR Lmed - elevationsvinkel cd/m2 ljuskälla lm/w % L x B x H mm skiss Nr. best. nr. val Reflektor - halvblank metalliserad aluminium - Equilum bländskydd T5 - Ø 16 mm (65 ) 3 x 13W x 596 x U5861/313HFWT (65 ) 3 x 20W x 596 x U5861/320HFWT (65 ) 3 x 13W x 621 x U5867/313HFWT (65 ) 3 x 20W x 621 x U5867/320HFWT1 1 IP44: underifrån REKTANGULÄRA - IP441 modul UGR Lmed - elevationsvinkel cd/m2 ljuskälla lm/w % L x B x H mm skiss Nr. best. nr. val Reflektor - halvblank metalliserad aluminium - Equilum bländskydd T5 - Ø 16 mm (65 ) 2 x 25W x 296 x U5861/225HFWT (65 ) 2 x 50W x 296 x U5861/250HFWT (65 ) 2 x 25W x 308 x U5867/225HFWT (65 ) 2 x 50W x 308 x U5867/250HFWT1 1 IP44: underifrån 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog U5 3-rörs U5 2-rörs ETAP 9

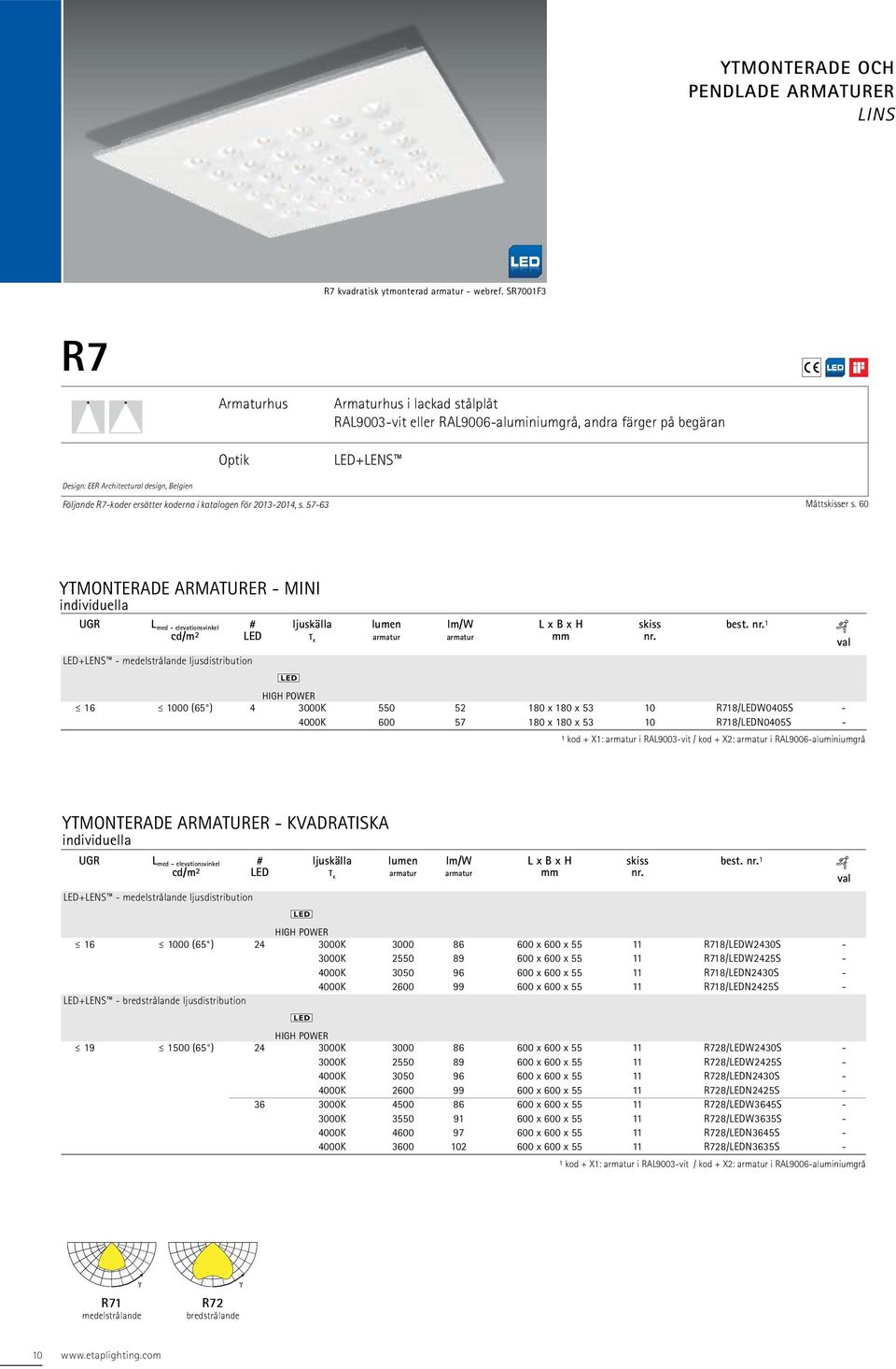

12 YTMONTERADE OCH PENDLADE ARMATURER LINS R7 kvadratisk ytmonterad - webref. SR7001F3 R7 Design: EER Architectural design, Belgien Armaturhus Optik Armaturhus i lackad stålplåt RAL9003-vit eller RAL9006-aluminiumgrå, andra färger på begäran LED+LENS Följande R7-koder ersätter koderna i katalogen för , s Måttskisser s. 60 YTMONTERADE ARMATURER - MINI individuella UGR Lmed - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr.1 val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 180 x R718/LEDW0405S K x 180 x R718/LEDN0405S - 1 kod + X1: i RAL9003-vit / kod + X2: i RAL9006-aluminiumgrå YTMONTERADE ARMATURER - KVADRATISKA individuella UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr.1 val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 600 x R718/LEDW2430S K x 600 x R718/LEDW2425S K x 600 x R718/LEDN2430S K x 600 x R718/LEDN2425S - LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 600 x R728/LEDW2430S K x 600 x R728/LEDW2425S K x 600 x R728/LEDN2430S K x 600 x R728/LEDN2425S K x 600 x R728/LEDW3645S K x 600 x R728/LEDW3635S K x 600 x R728/LEDN3645S K x 600 x R728/LEDN3635S - 1 kod + X1: i RAL9003-vit / kod + X2: i RAL9006-aluminiumgrå R71 medelstrålande R72 bredstrålande 10

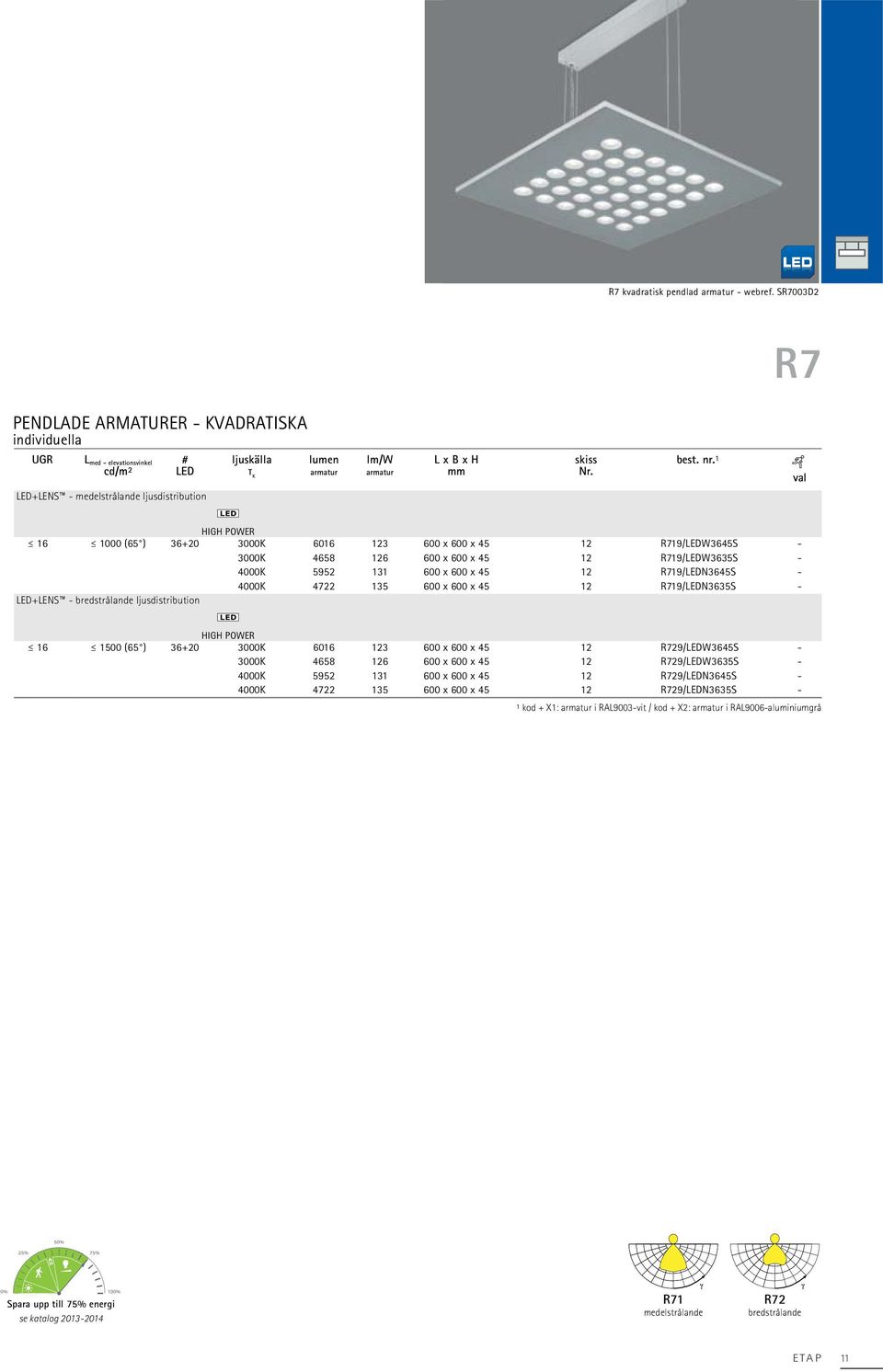

13 R7 kvadratisk pendlad - webref. SR7003D2 R7 PENDLADE ARMATURER - KVADRATISKA individuella UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss Nr. best. nr.1 val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 600 x R719/LEDW3645S K x 600 x R719/LEDW3635S K x 600 x R719/LEDN3645S K x 600 x R719/LEDN3635S - LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 600 x R729/LEDW3645S K x 600 x R729/LEDW3635S K x 600 x R729/LEDN3645S K x 600 x R729/LEDN3635S - 1 kod + X1: i RAL9003-vit / kod + X2: i RAL9006-aluminiumgrå 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog R71 medelstrålande R72 bredstrålande ETAP 11

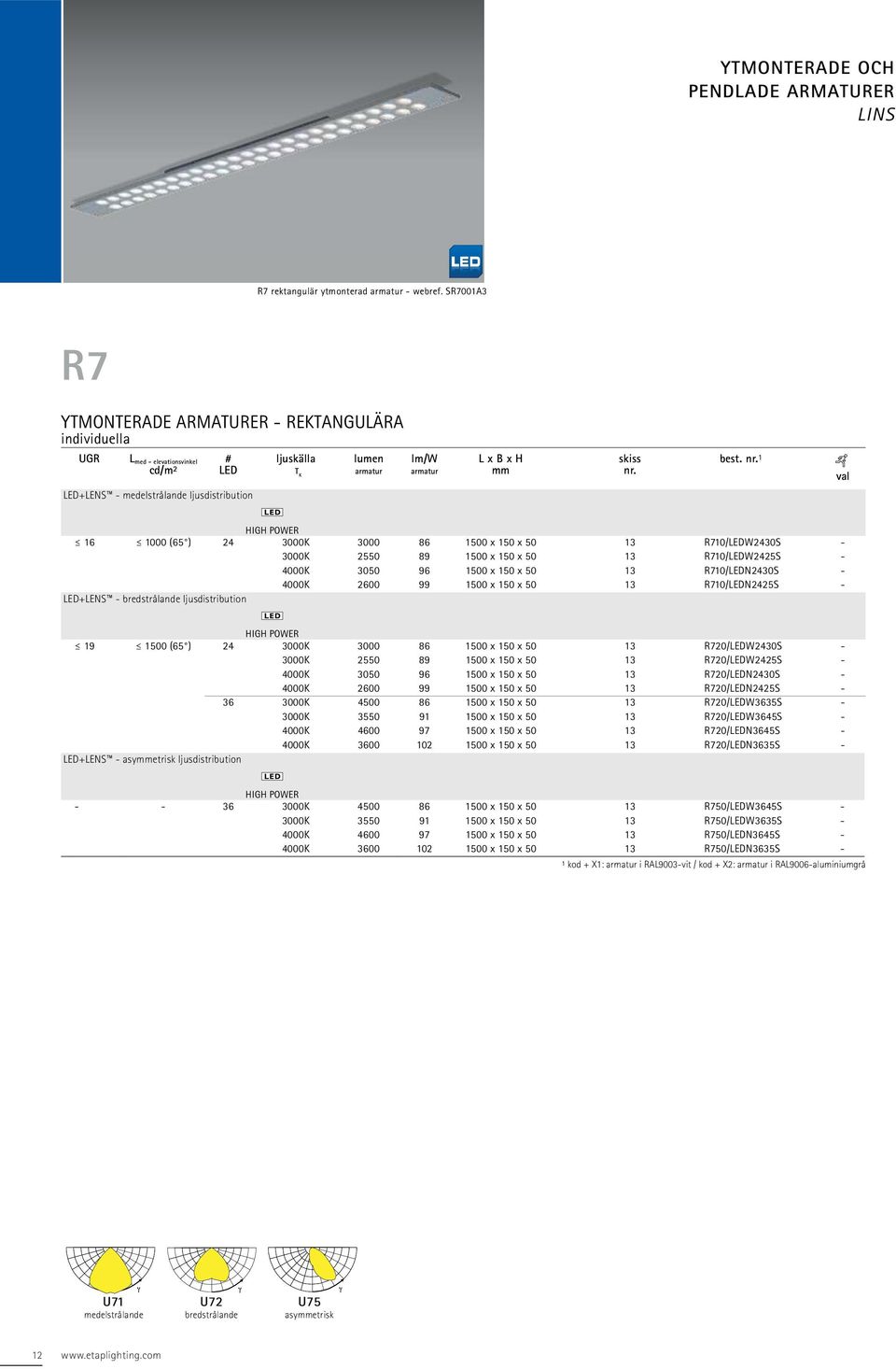

14 YTMONTERADE OCH PENDLADE ARMATURER LINS R7 rektangulär ytmonterad - webref. SR7001A3 R7 YTMONTERADE ARMATURER - REKTANGULÄRA individuella UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr.1 val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 150 x R710/LEDW2430S K x 150 x R710/LEDW2425S K x 150 x R710/LEDN2430S K x 150 x R710/LEDN2425S - LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 150 x R720/LEDW2430S K x 150 x R720/LEDW2425S K x 150 x R720/LEDN2430S K x 150 x R720/LEDN2425S K x 150 x R720/LEDW3635S K x 150 x R720/LEDW3645S K x 150 x R720/LEDN3645S K x 150 x R720/LEDN3635S - LED+LENS - asymmetrisk ljusdistribution HIGH POWER K x 150 x R750/LEDW3645S K x 150 x R750/LEDW3635S K x 150 x R750/LEDN3645S K x 150 x R750/LEDN3635S - 1 kod + X1: i RAL9003-vit / kod + X2: i RAL9006-aluminiumgrå U71 U72 U75 medelstrålande bredstrålande asymmetrisk 12

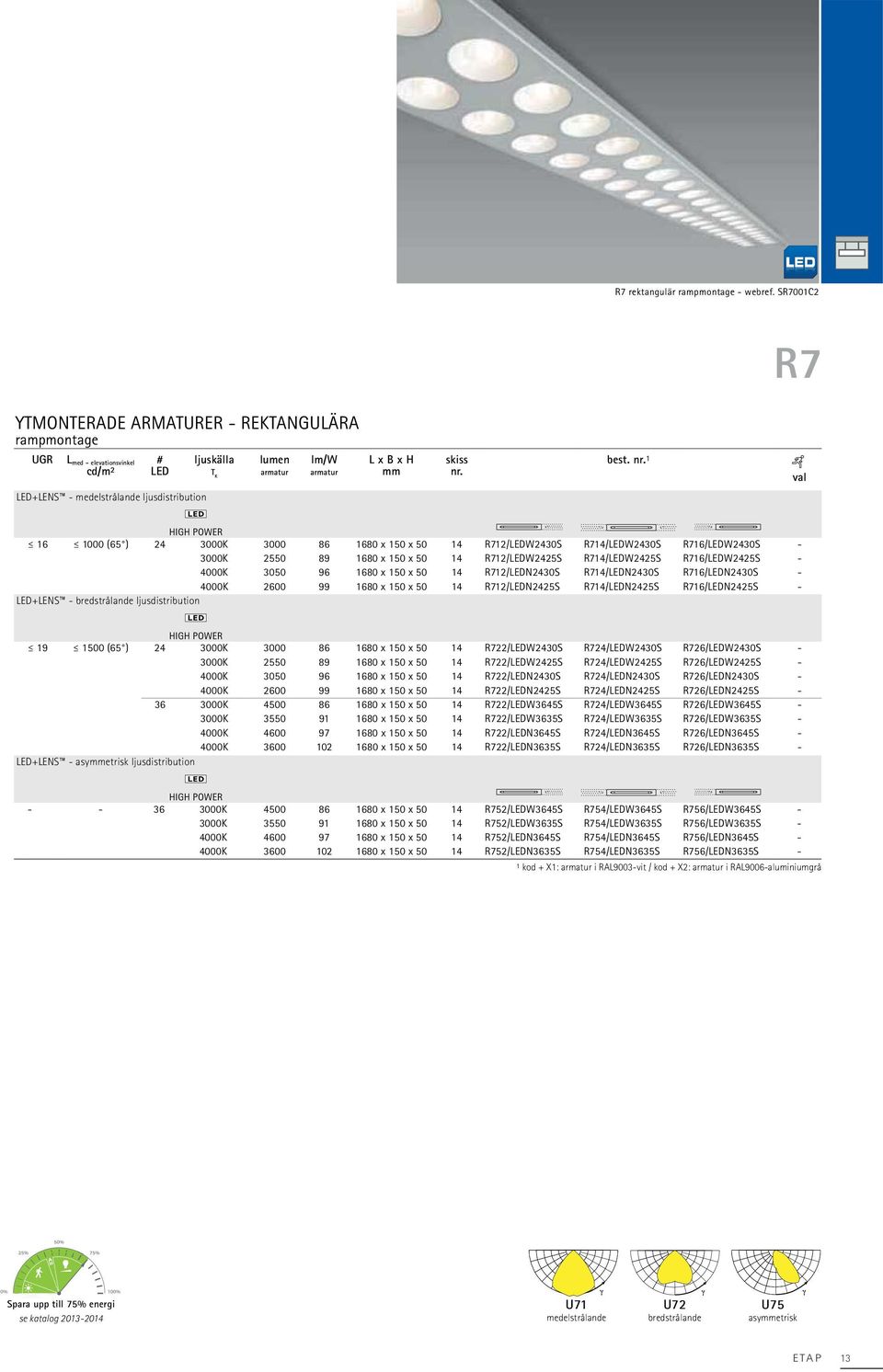

15 R7 rektangulär rampmontage - webref. SR7001C2 R7 YTMONTERADE ARMATURER - REKTANGULÄRA rampmontage UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr.1 val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 150 x R712/LEDW2430S R714/LEDW2430S R716/LEDW2430S K x 150 x R712/LEDW2425S R714/LEDW2425S R716/LEDW2425S K x 150 x R712/LEDN2430S R714/LEDN2430S R716/LEDN2430S K x 150 x R712/LEDN2425S R714/LEDN2425S R716/LEDN2425S - LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 150 x R722/LEDW2430S R724/LEDW2430S R726/LEDW2430S K x 150 x R722/LEDW2425S R724/LEDW2425S R726/LEDW2425S K x 150 x R722/LEDN2430S R724/LEDN2430S R726/LEDN2430S K x 150 x R722/LEDN2425S R724/LEDN2425S R726/LEDN2425S K x 150 x R722/LEDW3645S R724/LEDW3645S R726/LEDW3645S K x 150 x R722/LEDW3635S R724/LEDW3635S R726/LEDW3635S K x 150 x R722/LEDN3645S R724/LEDN3645S R726/LEDN3645S K x 150 x R722/LEDN3635S R724/LEDN3635S R726/LEDN3635S - LED+LENS - asymmetrisk ljusdistribution HIGH POWER K x 150 x R752/LEDW3645S R754/LEDW3645S R756/LEDW3645S K x 150 x R752/LEDW3635S R754/LEDW3635S R756/LEDW3635S K x 150 x R752/LEDN3645S R754/LEDN3645S R756/LEDN3645S K x 150 x R752/LEDN3635S R754/LEDN3635S R756/LEDN3635S - 1 kod + X1: i RAL9003-vit / kod + X2: i RAL9006-aluminiumgrå 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog U71 U72 U75 medelstrålande bredstrålande asymmetrisk ETAP 13

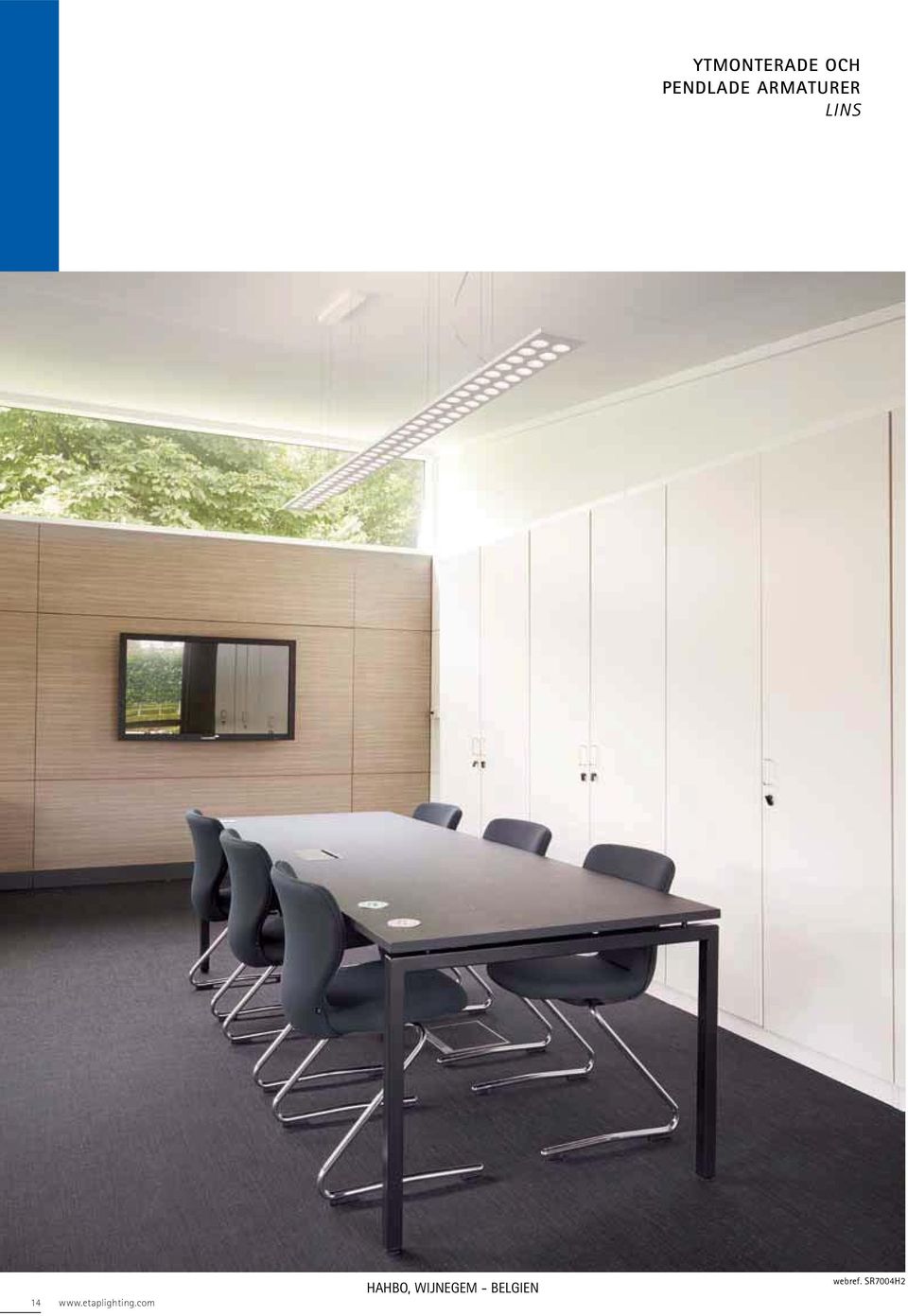

16 YTMONTERADE OCH PENDLADE ARMATURER LINS 14 HAHBO, WIJNEGEM - BELGIEN webref. SR7004H2

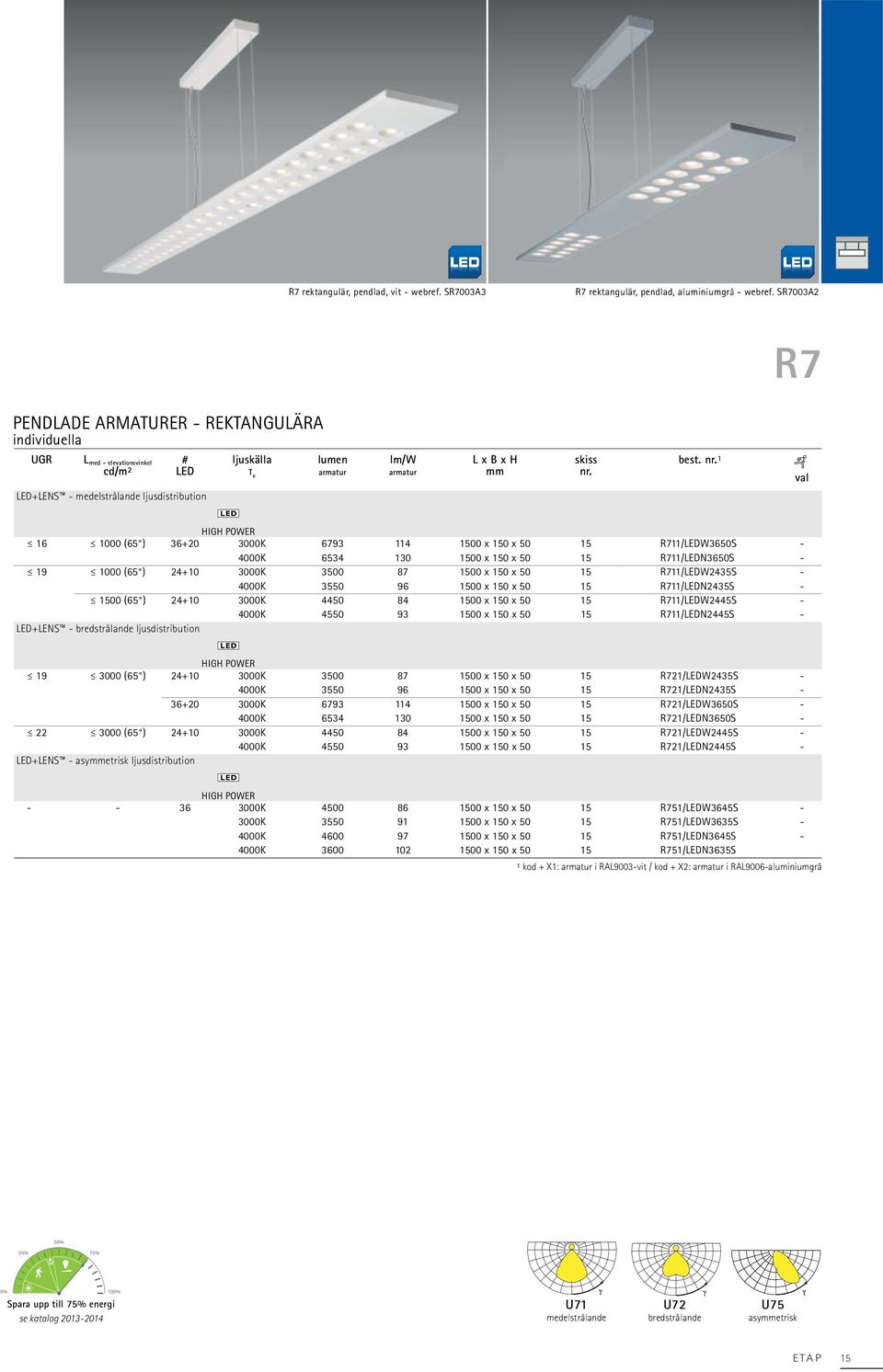

17 R7 rektangulär, pendlad, vit - webref. SR7003A3 R7 rektangulär, pendlad, aluminiumgrå - webref. SR7003A2 R7 PENDLADE ARMATURER - REKTANGULÄRA individuella UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr.1 val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 150 x R711/LEDW3650S K x 150 x R711/LEDN3650S (65 ) K x 150 x R711/LEDW2435S K x 150 x R711/LEDN2435S (65 ) K x 150 x R711/LEDW2445S K x 150 x R711/LEDN2445S - LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 150 x R721/LEDW2435S K x 150 x R721/LEDN2435S K x 150 x R721/LEDW3650S K x 150 x R721/LEDN3650S (65 ) K x 150 x R721/LEDW2445S K x 150 x R721/LEDN2445S - LED+LENS - asymmetrisk ljusdistribution HIGH POWER K x 150 x R751/LEDW3645S K x 150 x R751/LEDW3635S K x 150 x R751/LEDN3645S K x 150 x R751/LEDN3635S 1 kod + X1: i RAL9003-vit / kod + X2: i RAL9006-aluminiumgrå 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog U71 U72 U75 medelstrålande bredstrålande asymmetrisk ETAP 15

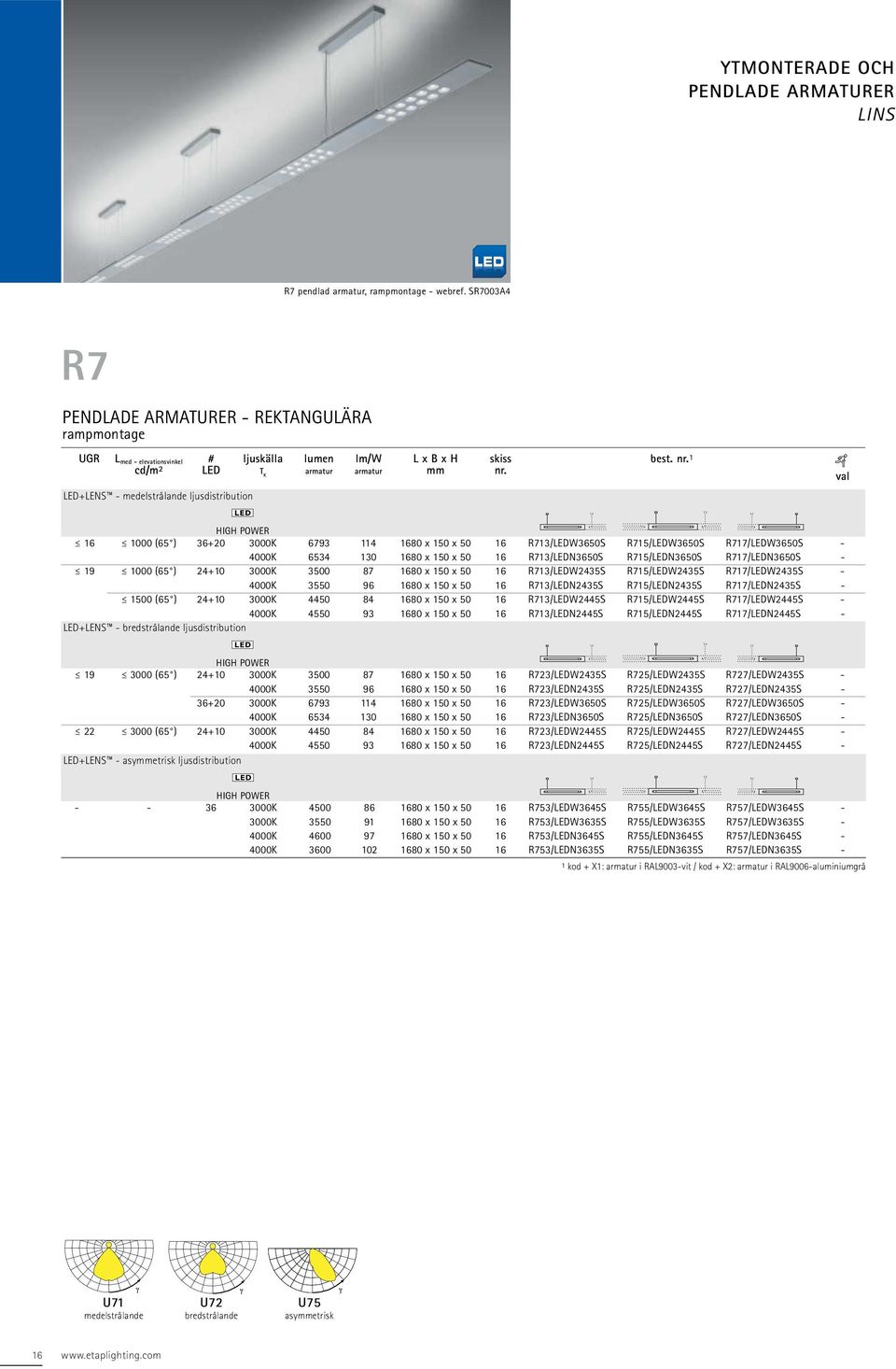

18 YTMONTERADE OCH PENDLADE ARMATURER LINS R7 pendlad, rampmontage - webref. SR7003A4 R7 PENDLADE ARMATURER - REKTANGULÄRA rampmontage UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr.1 val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 150 x R713/LEDW3650S R715/LEDW3650S R717/LEDW3650S K x 150 x R713/LEDN3650S R715/LEDN3650S R717/LEDN3650S (65 ) K x 150 x R713/LEDW2435S R715/LEDW2435S R717/LEDW2435S K x 150 x R713/LEDN2435S R715/LEDN2435S R717/LEDN2435S (65 ) K x 150 x R713/LEDW2445S R715/LEDW2445S R717/LEDW2445S K x 150 x R713/LEDN2445S R715/LEDN2445S R717/LEDN2445S - LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 150 x R723/LEDW2435S R725/LEDW2435S R727/LEDW2435S K x 150 x R723/LEDN2435S R725/LEDN2435S R727/LEDN2435S K x 150 x R723/LEDW3650S R725/LEDW3650S R727/LEDW3650S K x 150 x R723/LEDN3650S R725/LEDN3650S R727/LEDN3650S (65 ) K x 150 x R723/LEDW2445S R725/LEDW2445S R727/LEDW2445S K x 150 x R723/LEDN2445S R725/LEDN2445S R727/LEDN2445S - LED+LENS - asymmetrisk ljusdistribution HIGH POWER K x 150 x R753/LEDW3645S R755/LEDW3645S R757/LEDW3645S K x 150 x R753/LEDW3635S R755/LEDW3635S R757/LEDW3635S K x 150 x R753/LEDN3645S R755/LEDN3645S R757/LEDN3645S K x 150 x R753/LEDN3635S R755/LEDN3635S R757/LEDN3635S - 1 kod + X1: i RAL9003-vit / kod + X2: i RAL9006-aluminiumgrå U71 U72 U75 medelstrålande bredstrålande asymmetrisk 16

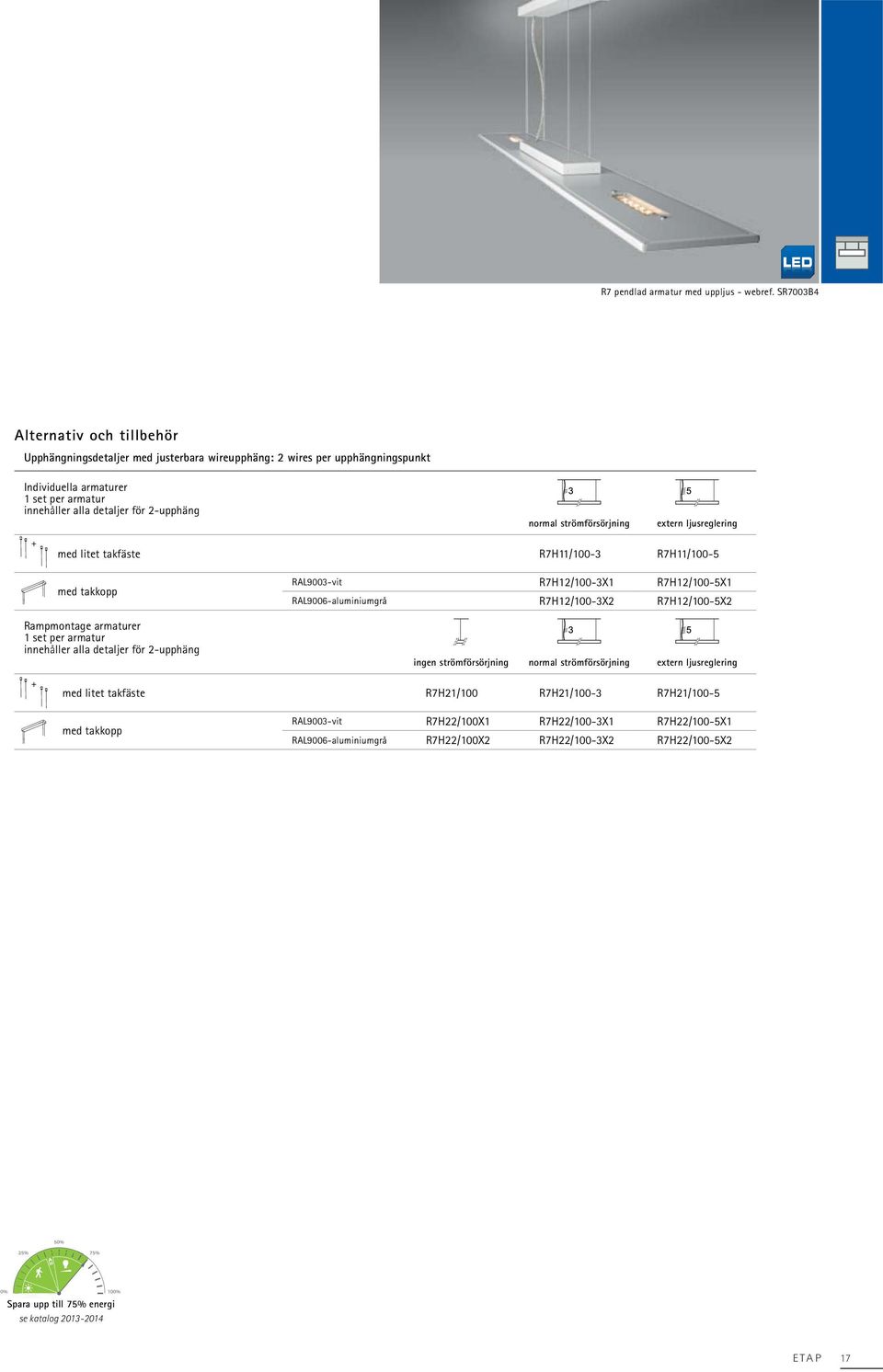

19 R7 pendlad med uppljus - webref. SR7003B4 Alternativ och tillbehör Upphängningsdetaljer med justerbara wireupphäng: 2 wires per upphängningspunkt Individuella er 1 set per innehåller alla detaljer för 2-upphäng normal strömförsörjning extern ljusreglering med litet takfäste R7H11/100-3 R7H11/100-5 med takkopp Rampmontage er 1 set per innehåller alla detaljer för 2-upphäng RAL9003-vit R7H12/100-3X1 R7H12/100-5X1 RAL9006-aluminiumgrå R7H12/100-3X2 R7H12/100-5X2 ingen strömförsörjning normal strömförsörjning extern ljusreglering med litet takfäste R7H21/100 R7H21/100-3 R7H21/100-5 med takkopp RAL9003-vit R7H22/100X1 R7H22/100-3X1 R7H22/100-5X1 RAL9006-aluminiumgrå R7H22/100X2 R7H22/100-3X2 R7H22/100-5X2 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog ETAP 17

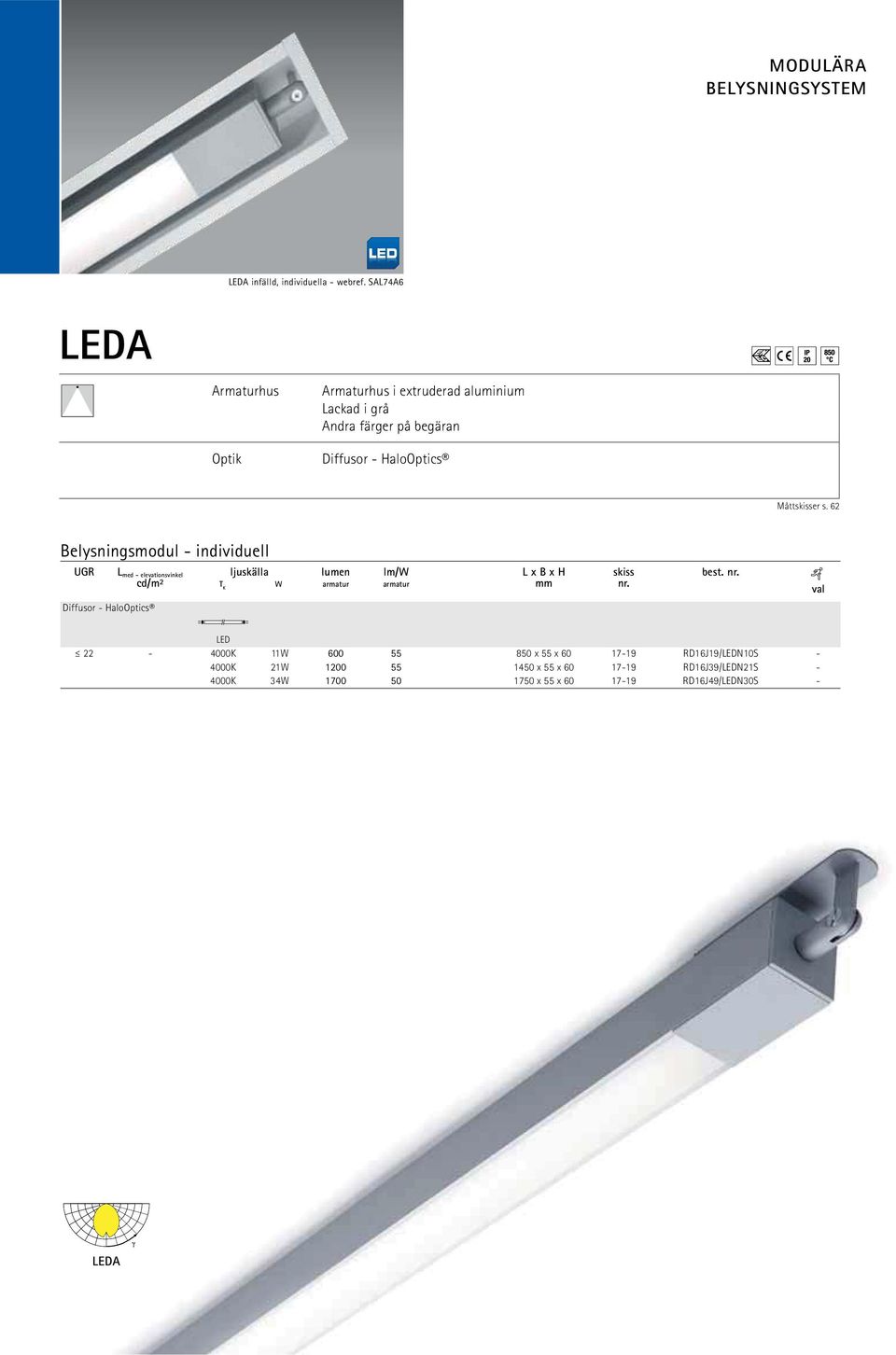

20 MODULÄRA BELYSNINGSYSTEM LEDA infälld, individuella - webref. SAL74A6 LEDA Armaturhus Optik Armaturhus i extruderad aluminium Lackad i grå Andra färger på begäran Diffusor - HaloOptics Måttskisser s. 62 Belysningsmodul - individuell UGR Lmed - elevationsvinkel cd/m2 T K ljuskälla W lumen lm/w L x B x H mm skiss nr. best. nr. val Diffusor - HaloOptics LED K 11W x 55 x RD16J19/LEDN10S K 21W x 55 x RD16J39/LEDN21S K 34W x 55 x RD16J49/LEDN30S - LEDA 18

21 LEDA pendlad, lutad - webref. SAL74C5 LEDA rampmontage med Y-koppling - webref. SAL74D3 LEDA Belysningsmodul - pendlad - ramp- eller vinklat montage UGR Lmed - elevationsvinkel cd/m2 Diffusor - HaloOptics T K ljuskälla W lumen lm/w L x B x H mm skiss nr. best. nr. val LED K 11W x 55 x RD16J13/LEDN10S RD16J15/LEDN10S RD16J17/LEDN10S K 21W x 55 x RD16J33/LEDN21S RD16J35/LEDN21S RD16J37/LEDN21S K 34W x 55 x RD16J43/LEDN30S RD16J45/LEDN30S RD16J47/LEDN30S - Belysningsmodul - pendlad - rampmontage med Y-koppling UGR L med - elevationsvinkel cd/m2 Diffusor - HaloOptics T K ljuskälla W lumen lm/w L x B x H mm skiss nr. best. nr. val LED K 11W x 55 x RD16J14/LEDN10S RD16J16/LEDN10S K 21W x 55 x RD16J34/LEDN21S RD16J36/LEDN21S K 34W x 55 x RD16J44/LEDN30S RD16J46/LEDN30S - Alternativ och tillbehör Upphängssatser för singelmonterade er En sats innehåller alla tillbehör till en sats för ytmontering (vägg - tak) (modul justerbar i fem lägen) RD16H05 sats för ytmontering (modul justerbar i åtta lägen) minimalistiskt montage RD16H06 takkopp RD16H10 sats för infälld montering (modul justerbar i tre lägen) för belysningsmodul 850 mm RD16H08/1 (monteringsram i RAL9003 vit) för belysningsmodul 1450 mm RD16H08/3 för belysningsmodul 1750 mm RD16H08/4 Upphängssatser för er för ramp- eller vinklat montage (moduler justerbara i åtta lägen) sats för singelmonterade pendlade er minimalistiskt montage RD16H06 takkopp RD16H10 kopplingsstycke RD16H07 Montagedetaljer till en ramp: Montagedetaljer till en ramp med Y-koppling: 1 x sats för singelmontering av pendlad + kopplingsstycke (s) (antal kopplingsstycken = antal moduler -1) 1 x sats för singelmontering av pendlad + kopplingsstycke (s) (antal kopplingsstycken = (antal moduler) - antal Y-moduler) 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog LEDA ETAP 19

22 DOWNLIGHTS REFLEKTOR webref. SK9109A1 20

23 D3 - webref. SDV003A5 D3 - webref. SDV003A1 Armaturhus Optik Armaturhus i extruderad aluminium Låg ring eller extra tunn ring i lackad stålplåt RAL9003-vit eller RAL9006-aluminiumgrå Wieland-anslutning Reflektor - bredstrålande ljusdistribution D3 Fler D3-er finns i katalogen för på s Måttskisser s. 63 Montagefjädrar 1-35 mm ingår som standard material UGR ljuskälla lumen W T K Luxial Extra tunn ring - reflektor lm/w Lmed - elevationsvinkel cd/m2 X x H mm skiss nr. RAL9003-vit best. nr. RAL9006-aluminiumgrå val håltagning Modul sat1 19 X W 4000K (65 ) 188 x D31/LEDN10SX1 D31/LEDN10SX2-12W 3000K (65 ) 188 x D31/LEDW10SX1 D31/LEDW10SX2-22 X W 4000K (65 ) 188 x D31/LEDN20SX1 D31/LEDN20SX2-24W 3000K (65 ) 188 x D31/LEDW20SX1 D31/LEDW20SX2-25 X W 4000K (65 ) 188 x D31/LEDN30SX1 D31/LEDN30SX2-44W 3000K (65 ) 188 x D31/LEDW30SX1 D31/LEDW30SX2 - Låg ring - reflektor håltagning Modul sat1 19 X W 4000K (65 ) 192 x D31/LEDN10SX3 D31/LEDN10SX4-12W 3000K (65 ) 192 x D31/LEDW10SX3 D31/LEDW10SX4-22 X W 4000K (65 ) 192 x D31/LEDN20SX3 D31/LEDN20SX4-24W 3000K (65 ) 192 x D31/LEDW20SX3 D31/LEDW20SX4-25 X W 4000K (65 ) 192 x D31/LEDN30SX3 D31/LEDN30SX4-44W 3000K (65 ) 192 x D31/LEDW30SX3 D31/LEDW30SX4-1 sat: halvblank metalliserad aluminium Alternativ och tillbehör Luxial låg ring IP44 version (underifrån) best. nr. + T1 25% 50% 75% 0% 100% Spara upp till 75% energi se katalog D3 ETAP 21

24 ÖPPNA INDUSTRIARMATURER LINS E7 - webref. SE7005A4 E7 BELYSNINGSRAMPSYSTEM MED LED INDUSTRIARMATURER FÖR SINGEL- OCH RAMPMONTERING I E7 är LED+LENS -tekniken fullt rustad för stora utrymmen som kräver en avsevärd mängd ljus. Kombinationen av högeffektiva lysdioder och avancerade linser ger sofistikerad ljusfördelning och optimal effektivitet. Drivenhet, kablage och optik utgör en integrerad enhet. Huset är gjort av anodiserat aluminium, vilket bidrar till optimal värmefördelning. E7-er är lätta att montera. När fästet monterats kan E7 monteras i ett steg: haka i en i fästet och snäpp fast på plats. Det behövs bara två upphängspunkter per, även för den längsta modellen på fyra meter. För rampsystem räcker det med ett upphäng per plus ett till i början av varje ramp. FLEXIBEL E7-serien är mycket flexibel. Armaturerna finns att få i flera längder: 1, 2 eller 4 meter. De kan monteras enskilt eller på ramp och finns i ytmonterad eller pendlad modell. Utseendemässigt är de enskilda erna identiska med rampsegmenten. De kan därför användas tillsammans i ett rum. Eftersom man använder lysdioder är längden på en inte beroende av ljuskällan. Mängden ljus kan anpassas perfekt till dina belysningsbehov. Du kan välja mellan en och två rader med lysdioder, kontinuerligt eller i intervall. Intervallen kan skifta mellan ett till fem 25-cm-segment. E7 kan förses med sensorer för ljusreglering och nödbelysning. Övriga rampmontagetillbehör Gavel (två per ramp), per enhet Anslutningsdon (en per ramp), 5- eller 7-pol, per enhet E7H300 E7H

25 E7, lättmonterad - webref. SE7005A6 E7 Individuella 1 rad lysdioder, kontinuerligt - 1 eller 2 m (E7*10/LED*) 2 rader lysdioder, kontinuerligt - 1 eller 2 m (E7*20/LED*) Rampmontage 1 rad lysdioder, kontinuerligt - 1 eller 2 m (E7*11/LED*) 1 rad lysdioder med 1 tomt segment/2m - 2 eller 4 m (E7*12/LED*) 1 rad lysdioder med 2 tomma segment/2m - 2 eller 4 m (E7*13/LED*) 1 rad lysdioder med 3 tomma segment/2m - 2 eller 4 m (E7*14/LED*) 1 rad lysdioder med 4 tomma segment/2m - 2 eller 4 m (E7*15/LED*) 1 rad lysdioder med 5 tomma segment/2m - 2 eller 4 m (E7*16/LED*) 2 rader lysdioder, kontinuerligt - 1 eller 2 m (E7*21/LED*) 2 rader lysdioder med 1 tomt segment/2m - 2 eller 4 m (E7*22/LED*) 2 rader lysdioder med 2 tomma segment/2m - 2 eller 4 m (E7*23/LED*) 2 rader lysdioder med 3 tomma segment/2m - 2 eller 4 m (E7*24/LED*) 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog ETAP 23

26 ÖPPNA INDUSTRIARMATURER LINS webref. SE7009A1 24

27 E7 pendlad, individuell - webref. SE7006A1 E7 ytmonterad, individuell - webref. SE7005B1 Armaturhus Halvblank metalliserad aluminium E7 Optik LED+LENS Måttskisser s. 64 INDIVIDUELLA UGR Lmed - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr. val LED+LENS - smalstrålande ljusdistribution HIGH POWER (55 ) K x 90 x E7010/LED1W032030S K x 90 x E7010/LED1N032030S (65 ) K x 90 x E7020/LED1W064060S K x 90 x E7020/LED1N064060S K x 90 x E7020/LED2W128120S K x 90 x E7020/LED2N128120S - LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 90 x E7110/LED1W032030S K x 90 x E7110/LED1N032030S (65 ) K x 90 x E7120/LED1W064060S K x 90 x E7120/LED1N064060S K x 90 x E7120/LED2W128120S K x 90 x E7120/LED2N128120S - 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog E7 smalstrålanda E7 medelstrålande ETAP 25

28 ÖPPNA INDUSTRIARMATURER LENS E7 asymmetrisk ljusdistribution - webref. SE7005C2 E7 - webref. SE7005E2A E7 INDIVIDUELLA UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr. val LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 90 x E7210/LED1W032030S K x 90 x E7210/LED1N032030S (65 ) K x 90 x E7220/LED1W064060S K x 90 x E7220/LED1N064060S K x 90 x E7220/LED2W128120S K x 90 x E7220/LED2N128120S - LED+LENS - asymmetrisk ljusdistribution HIGH POWER K x 90 x E7410/LED1W032030S K x 90 x E7410/LED1N032030S K x 90 x E7420/LED1W064060S K x 90 x E7420/LED1N064060S K x 90 x E7420/LED2W128120S K x 90 x E7420/LED2N128120S - E7 bredstrålande E7 asymmetrisk 26

29 E7 rampmontage - webref. SE7007B2 E7 rampmontage, pendlad - webref. SE7008A3 E7 RAMPMONTAGE UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr. val LED+LENS - smalstrålanda ljusdistribution HIGH POWER (55 ) K x 90 x E7011/LED1W032030S K x 90 x E7015/LED2W032030S K x 90 x E7011/LED1N032030S K x 90 x E7015/LED2N032030S K x 90 x E7014/LED2W040038S K x 90 x E7014/LED2N040038S K x 90 x E7013/LED2W048045S K x 90 x E7013/LED2N048045S K x 90 x E7012/LED2W056053S K x 90 x E7012/LED2N056053S K x 90 x E7011/LED2W064060S K x 90 x E7015/LED4W064060S K x 90 x E7011/LED2N064060S K x 90 x E7015/LED4N064060S K x 90 x E7014/LED4W080075S K x 90 x E7014/LED4N080075S K x 90 x E7013/LED4W096090S K x 90 x E7013/LED4N096090S K x 90 x E7012/LED4W112105S K x 90 x E7012/LED4N112105S K x 90 x E7011/LED4W128120S K x 90 x E7011/LED4N128120S (65 ) K x 90 x E7021/LED1W064060S K x 90 x E7021/LED1N064060S K x 90 x E7024/LED2W080075S K x 90 x E7024/LED2N080075S K x 90 x E7023/LED2W096090S K x 90 x E7023/LED2N096090S K x 90 x E7022/LED2W112105S K x 90 x E7022/LED2N112105S K x 90 x E7021/LED2W128120S K x 90 x E7021/LED2N128120S K x 90 x E7024/LED4W160150S K x 90 x E7024/LED4N160150S K x 90 x E7023/LED4W192180S K x 90 x E7023/LED4N192180S K x 90 x E7022/LED4W224210S K x 90 x E7022/LED4N224210S K x 90 x E7021/LED4W256240S K x 90 x E7021/LED4N256240S - 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog E7 smalstrålande ETAP 27

30 ÖPPNA INDUSTRIARMATURER LINS webref. SE7007E1 28

31 E7 - webref. SE7007A2 E7 RAMPMONTAGE UGR Lmed - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr. val LED+LENS - medelstrålande ljusdistribution HIGH POWER (65 ) K x 90 x E7111/LED1W032030S K x 90 x E7115/LED2W032030S K x 90 x E7111/LED1N032030S K x 90 x E7115/LED2N032030S K x 90 x E7114/LED2W040038S K x 90 x E7114/LED2N040038S K x 90 x E7113/LED2W048045S K x 90 x E7113/LED2N048045S K x 90 x E7112/LED2W056053S K x 90 x E7112/LED2N056053S K x 90 x E7111/LED2W064060S K x 90 x E7115/LED4W064060S K x 90 x E7111/LED2N064060S K x 90 x E7115/LED4N064060S K x 90 x E7114/LED4W080075S K x 90 x E7114/LED4N080075S K x 90 x E7113/LED4W096090S K x 90 x E7113/LED4N096090S K x 90 x E7112/LED4W112105S K x 90 x E7112/LED4N112105S K x 90 x E7111/LED4W128120S K x 90 x E7111/LED4N128120S (65 ) K x 90 x E7121/LED1W064060S K x 90 x E7121/LED1N064060S K x 90 x E7124/LED2W080075S K x 90 x E7124/LED2N080075S K x 90 x E7123/LED2W096090S K x 90 x E7123/LED2N096090S K x 90 x E7122/LED2W112105S K x 90 x E7122/LED2N112105S K x 90 x E7121/LED2W128120S K x 90 x E7121/LED2N128120S K x 90 x E7124/LED4W160150S K x 90 x E7124/LED4N160150S K x 90 x E7123/LED4W192180S K x 90 x E7123/LED4N192180S K x 90 x E7122/LED4W224210S K x 90 x E7122/LED4N224210S K x 90 x E7121/LED4W256240S K x 90 x E7121/LED4N256240S - 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog E7 medelstrålande ETAP 29

32 ÖPPNA INDUSTRIARMATURER LINS E7 - webref. SE7007A4 E7 RAMPMONTAGE UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr. val LED+LENS - bredstrålande ljusdistribution HIGH POWER (65 ) K x 90 x E7211/LED1W032030S K x 90 x E7215/LED2W032030S K x 90 x E7211/LED1N032030S K x 90 x E7215/LED2N032030S K x 90 x E7214/LED2W040038S K x 90 x E7214/LED2N040038S K x 90 x E7213/LED2W048045S K x 90 x E7213/LED2N048045S K x 90 x E7212/LED2W056053S K x 90 x E7212/LED2N056053S K x 90 x E7211/LED2W064060S K x 90 x E7215/LED4W064060S K x 90 x E7211/LED2N064060S K x 90 x E7215/LED4N064060S K x 90 x E7214/LED4W080075S K x 90 x E7214/LED4N080075S K x 90 x E7213/LED4W096090S K x 90 x E7213/LED4N096090S K x 90 x E7212/LED4W112105S K x 90 x E7212/LED4N112105S K x 90 x E7211/LED4W128120S K x 90 x E7211/LED4N128120S (65 ) K x 90 x E7221/LED1W064060S K x 90 x E7221/LED1N064060S K x 90 x E7224/LED2W080075S K x 90 x E7224/LED2N080075S K x 90 x E7223/LED2W096090S K x 90 x E7223/LED2N096090S K x 90 x E7222/LED2W112105S K x 90 x E7222/LED2N112105S K x 90 x E7221/LED2W128120S K x 90 x E7221/LED2N128120S K x 90 x E7224/LED4W160150S K x 90 x E7224/LED4N160150S K x 90 x E7223/LED4W192180S K x 90 x E7223/LED4N192180S K x 90 x E7222/LED4W224210S K x 90 x E7222/LED4N224210S K x 90 x E7221/LED4W256240S K x 90 x E7221/LED4N256240S - E7 bredstrålande 30

33 E7 rampmontage, asymmetrisk- webref. SE7005C4 E7 RAMPMONTAGE UGR L med - elevationsvinkel cd/m2 # LED ljuskälla T K lumen lm/w L x B x H mm skiss nr. best. nr. val LED+LENS - asymmetrisk ljusdistribution HIGH POWER K x 90 x E7411/LED1W032030S K x 90 x E7415/LED2W032030S K x 90 x E7411/LED1N032030S K x 90 x E7415/LED2N032030S K x 90 x E7414/LED2W040038S K x 90 x E7414/LED2N040038S K x 90 x E7413/LED2W048045S K x 90 x E7413/LED2N048045S K x 90 x E7412/LED2W056053S K x 90 x E7412/LED2N056053S K x 90 x E7421/LED1W064060S K x 90 x E7411/LED2W064060S K x 90 x E7415/LED4W064060S K x 90 x E7421/LED1N064060S K x 90 x E7411/LED2N064060S K x 90 x E7415/LED4N064060S K x 90 x E7424/LED2W080075S K x 90 x E7414/LED4W080075S K x 90 x E7424/LED2N080075S K x 90 x E7414/LED4N080075S K x 90 x E7423/LED2W096090S K x 90 x E7413/LED4W096090S K x 90 x E7423/LED2N096090S K x 90 x E7413/LED4N096090S K x 90 x E7422/LED2W112105S K x 90 x E7412/LED4W112105S K x 90 x E7422/LED2N112105S K x 90 x E7412/LED4N112105S K x 90 x E7421/LED2W128120S K x 90 x E7411/LED4W128120S K x 90 x E7421/LED2N128120S K x 90 x E7411/LED4N128120S K x 90 x E7424/LED4W160150S K x 90 x E7424/LED4N160150S K x 90 x E7423/LED4W192180S K x 90 x E7423/LED4N192180S K x 90 x E7422/LED4W224210S K x 90 x E7422/LED4N224210S K x 90 x E7421/LED4W256240S K x 90 x E7421/LED4N256240S - 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog E7 asymmetrisk ETAP 31

34 ÖPPNA INDUSTRIARMATURER LINS webref. SE7009A2 32

35 E7 - webref. SE7006A4 E7 IP40 - webref. SE7005B6 E7 Alternativ och tillbehör täckskiva i polykarbonat ej för E74 best. nr. + T1 Montering och tillbehör Monteringsfästen individuellt montage: två enkelfästen rampmontage: två enkelfästen (start och slut på rampen) + ett dubbelfäste vid varje skarv För takmontage enkelfäste E7H111 dubbelfäste E7H112 Till gängad stång enkelfäste E7H121 dubbelfäste E7H122 Till kedja enkelfäste E7H131 dubbelfäste E7H132 Till wire enkelfäste E7H141 dubbelfäste E7H142 50% 25% 75% 0% 100% Spara upp till 75% energi se katalog ETAP 33

36 LJUSREGLERING R7 med sensor EMD DALI - webref. SC022A10 EMD MULTIDETEKTERING OMFATTANDE LJUSREGLERING ETAP:s EMD-sensorer kombinerar flera sensorer i ett enda kompakt hölje. Den analoga modellen har en rörelsedetektor och ljussensor och dimmar belysningen med 25 % när ingen är där. Dimning beroende på dagsljus kan slås på och av. Genom att ha en switchbox i den analoga sensorn kan EMD dimma belysningen ännu mer och därefter även stänga av den för att maximera energieffektiviteten. DALI-modellen av EMD har även en IR-mottagare utöver rörelsedetektorn och ljussensorn så att du kan fjärrstyra belysningen. Rörelseberoende reglering Dagsljusberoende reglering Tryckknappar IR fjärrkontroll På/av Dimming Scenes EMD analog X X 25% EMD analog + Switchbox X X X 230V 1% EMD DALI + Controller X X X X DALI 1% 4 ENERGIBESPARINGAR EMD minimerar ens energiförbrukning. Tack vare den automatiska dagsljus- och närvaroberoende regleringen undviker man onödig energiförbrukning. Parasitisk energiförbrukning, som är förbrukningen hos själva sensorn, minimeras: den analoga sensorn kan få ström direkt från 1-10 V-ingången på HF-donet. Med switchbox har den analoga modellen en förbrukning på endast 0,35W. EMD DALI använder 0,8 W. FLEXIBILITET OCH ANVÄNDARVÄNLIGHET Med EMD i erna är du förberedd på ändringar i framtiden. I analoga modeller kan du konfigurera sensorn till att reagera på den typ av användning du behöver den gången. Du kan exempelvis bara slå på rörelsedetektorn eller både rörelsedetektorn och ljussensorn. Känsligheten hos ljussensorn och rörelsesensorns fördröjda avstängning kan även justeras oändligt så att det passar dina behov. I EMD DALI är det ännu enklare: med hjälp av en särskild fjärrkontroll kan du välja flera förinställda driftlägen. Du kan t.ex. genom att trycka på en knapp byta från läget "enskilt kontor" till "kontor med öppen planlösning". Här kan du självklart konfigurera dagsljusregleringen så att det passar dina behov. EMD DALI-modellen medger dessutom möjligheten att styra flera grupper er med en enda sensor och dimma fönsterzon och innerzon i ett rum på olika sätt beroende på dagsljuset. BESTÄLLNING Be din ETAP-specialist räkna ut den bästa lösningen för dina särskilda behov. Sensorn kan byggas in i huset på begäran. 34

37 LJUSREGLERING EXCELLUM ADRESSERBARA SYSTEM FÖR LJUSREGLERING OCH ENERGISTYRNING FÖR BYGGNADER Excellum är ett integrerat system för ljusreglering och energistyrning. Den adresserbara dimnings- och tänd-/släckfunktionen, i kombination med den användarvänliga programvaran, gör att Excellum kan reagera dynamiskt på de ständigt föränderliga ljusförhållandena i en byggnad. Med Excellum sparar du energi, minskar CO2-utsläppet och förbättrar din egen ljuskomfort. Mer information om Excellum finns i katalogen för , sid Med DALI-modellen av Excellum tar vi ett steg mot ett fullständigt DALI-system. Alla belysnings- och styrkomponenter är kopplade till en busstyp på de centrala styrenheterna (ECU), vilket gör det mycket lätt att montera systemet. Med denna nya Excellum-modell lanserar vi även en ny programversion för Polaris 3D TM ljusregleringssystem. Detta programgränssnitt har fått ett nytt utseende och gör det också lättare att konfigurera, hantera och analysera systemet. SYSTEM STRUCTURE DALI DALI ECU DALI ECU Push Button + Coupler Personal Control Software DALI (Digital Addressable Lighting Interface) är ett standardprotokoll för belysningsbranschen. DALI ger förenklad kommunikation och installation. Varje DALI-ledning kan styra upp till 64 er som ändå kan ställas in individuellt. Rätt kommunikation med nätverket är möjlig tack vare DALI-donet. Polaris 3D Software DALI ECU DALI Bus Internet/Intranet Secure Ethernet (befintlig) Excellum Ethernet Network SSU DALI med DALI don Rörelsedetektor/Ljussensor + Sensor Coupler ETAP 35

38 Odyzee, Kloetinge - Netherlands - webref. SAL32E2A Centrala styrenheter ECU DALI Energistyrenheten är Excellum-systemets växel. Alla noder (sensorer, DALI-enheter,...) ansluts till denna. ECU DALI Power supply ECU DALI 30W C3C00 C3S01 Inputs Via inmatningsenheter kan sensorer och driftselement integras i Excellum, som t.ex. tryckknappar, rörelsedetektorer, ljussensorer, osv. Multi Sensor Coupler - för ljussensorer och rörelsedetektorer CI Input Adapter - montagetillbehör för Multi Sensor Coupler, för vägg- eller takmontering Multi Sensor Coupler + CI Input Adapter Advanced Sensor Coupler - för ljussensorer och rörelsedetektorer upp till 13 m Push Button Coupler C3N10 C3N10-1 C3N11 C2N12 C3N13 Outputs Utgångskomponenterna ansluts till DALI-nätverket och tändning/släckning och/eller dimning av belysningen har inte en DALI-don eller DALI-driver. Dessa komponenter rekommenderas för renoveringar, för att ansluta befintliga er till Excellum DALI-nätverket. DALI Repeater Armatur - upp till 64 DALI ECG / Repeater DALI Repeater Ceiling integration - upp till 64 DALI ECG / Repeater DALI Repeater DIN-rail - upp till 64 DALI ECG / Repeater DALI Converter Armatur V - upp till 8 ballasten / Converter DALI Converter Ceiling integration V - upp till 8 ballasten / Converter DALI Converter DIN-rail V - upp till 8 ballasten / Converter Tripple Switch Takadapter för DALI Converter Takadapter för DALI Repeater C3N00 C3N01 C3N02 C3N03 C3N04 C3N05 C3N06 C3AC2 C3AC1 36

39 LJUSREGLERING SENSORER DALI-sensorer som känner av ljus och rörelse finns att få för infällda och ytmonterade modeller och för integrering. De ansluts direkt till DALI-ledningen. Multi Sensor Armatur - rörelsesensor/dagljussensor - DALI Multi Sensor Armatur Clip - rörelsesensor/dagljussensor - DALI Multi Sensor Armatur Moveable - rörelsesensor/dagljussensor - DALI Multi Sensor Armatur Flat - rörelsesensor/dagljussensor - DALI Multi Sensor Tak - rörelsesensor/dagljussensor - DALI (infälld montering) Multi Sensor Ytmonterad - rörelsesensor/dagljussensor - DALI (ytmontering) Wide view Sensor - rörelsesensor 360 PIR - ytmontering - för höga höjder och breda detekteringsområden High view Sensor - rörelsesensor 360 PIR - ytmontering - för höga höjder och breda detekteringsområden Monteringstillbehör för ytmontering för Multi Sensor C3RM0 C3RM1 C3RM2 C3RM3 C3RM4 C3RM5 C3RM6 C3RM7 C3AC0 Konfigurationsprogramvara POLARIS 3D Med Polaris 3D programvara kan belysningen konfigureras och hanteras baserat på ett modernt grafiskt användargränssnitt med planritning. Programvaran innehåller även omfattande funktioner för rapportering och analysis. Licensen för Polaris 3D programvara ingår i priset för energistyrenheten och det finns ingen gräns för antalet klienter du kan installera. ETAP 37

40 K2 SLAGTÅLIGA DAMMTÄTA OCH SPOLSÄKRA NÖDLJUSARMATURER Fler K2-er finns i katalogen för på s Installation Belysning av utrymningväg Utomhus nära slutlig utgång (t -15 C) Material Optik Armaturhus: slagtålig polykarbonat Kupa: slagtålig polykarbonat Lins Utomhus nära slutlig utgång (t -15 C): smalstrålande lins belysning av utrymningsväg med LED C90 Dimensioner L x B x H mm: 359 x 180 x 100 Skiss nr.: 100 Fotometri K21 LED: takmontage: 16,4 m (1 lux, montagehöjd 2,8 m, 155 lm) K28: 1 m2 (1 lux, montagehöjd 5 m, 22 lm fin vid slutet av användbar livslängd) C0 cd/1000 lm utomhus nära slutlig utgång C90 C0 cd/1000 lm Måttskisser s

41 K2 K2 - webref. SK2100A1 NÖDLJUSARMATURER Självförsörjande er optik installation särskilda installationer temperatur montage N/P ljuskälla lumen best. nr. självtest lins utrymningsväg utomhusbelysning -15 C ytmonterad/infälld N LED 3W 168 K211/3NO K212/3NO -15 C ytmonterad/infälld P LED 3W 168 K211/3PO K212/3PO ETAP Safety Manager: självtest EST+ trådbunden trådlös lins utrymningsväg utomhusbelysning -15 C ytmonterad/infälld N LED 3W 168 K213/3NO K214/3NO -15 C ytmonterad/infälld P LED 3W 168 K213/3PO K214/3PO Centralmatade er optik installation särskilda installationer temperatur montage nödspänning ljuskälla lumen best. nr. EBS Compact nöd lens utrymningsväg/öppna ytor utomhus nära slutlig utgångs -15 C ytmonterad/infälld 24V LED 2W 90 K28/2-24C6 Elektronisk tillval för självförsörjande er överkopplingsplint kod + S1 3 tim lystid kod + S2 enligt DALI IEC Ed (endast för ESM er) kod + S11 Tillbehör skyddsgaller K2H27 Montagetillbehör infälldnadsram väggfäste för flaggmontage pendelset (koden inkluderar inte rörpendel) K2H21 K2H22 K2H24 Tillval och tillbehör s. 65 Avståndstabeller s. 66 Kopplingsscheman s. 67 Måttskisser s. 67 ETAP 39

42 K4 ENKELSIDIGA UTRYMNINGSSKYLTAR MED OLED Installation Material Dimensioner Självtest Piktogram Enkelsidiga utrymningsskyltar Armaturhus i aluminium, ram i polykarbonat Lackad i vit L x B x H mm: 227 x 120 x 234 mm (tak) / 227 x 57 x 134 mm (vägg) Skiss nr.: 101/102 Anger ett lampfel om luminansen sjunker under 2 cd/m2 (enligt SS-EN1838) Piktogram med teknologi OLED Jämn luminans (80 cd/m2 i den vita delen av piktogrammet) enligt SS-EN 1838 Läsavstånd: 21 m Måttskisser s
