1 Basstation Bruksanvisning

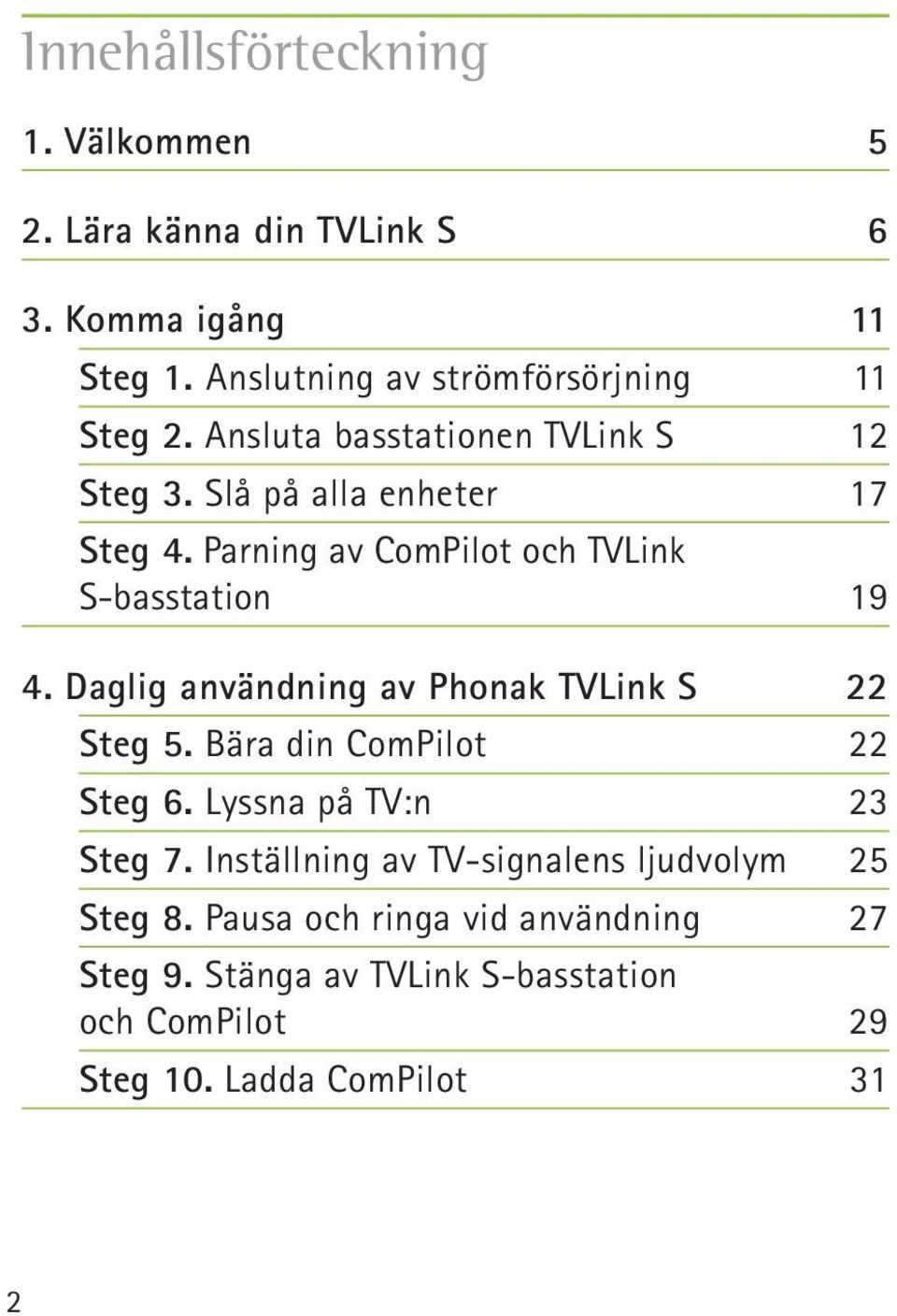

2 Innehållsförteckning 1. Välkommen 5 2. Lära känna din TVLink S 6 3. Komma igång 11 Steg 1. Anslutning av strömförsörjning 11 Steg 2. Ansluta basstationen TVLink S 12 Steg 3. Slå på alla enheter 17 Steg 4. Parning av ComPilot och TVLink S-basstation Daglig användning av Phonak TVLink S 22 Steg 5. Bära din ComPilot 22 Steg 6. Lyssna på TV:n 23 Steg 7. Inställning av TV-signalens ljudvolym 25 Steg 8. Pausa och ringa vid användning 27 Steg 9. Stänga av TVLink S-basstation och ComPilot 29 Steg 10. Ladda ComPilot 31 2

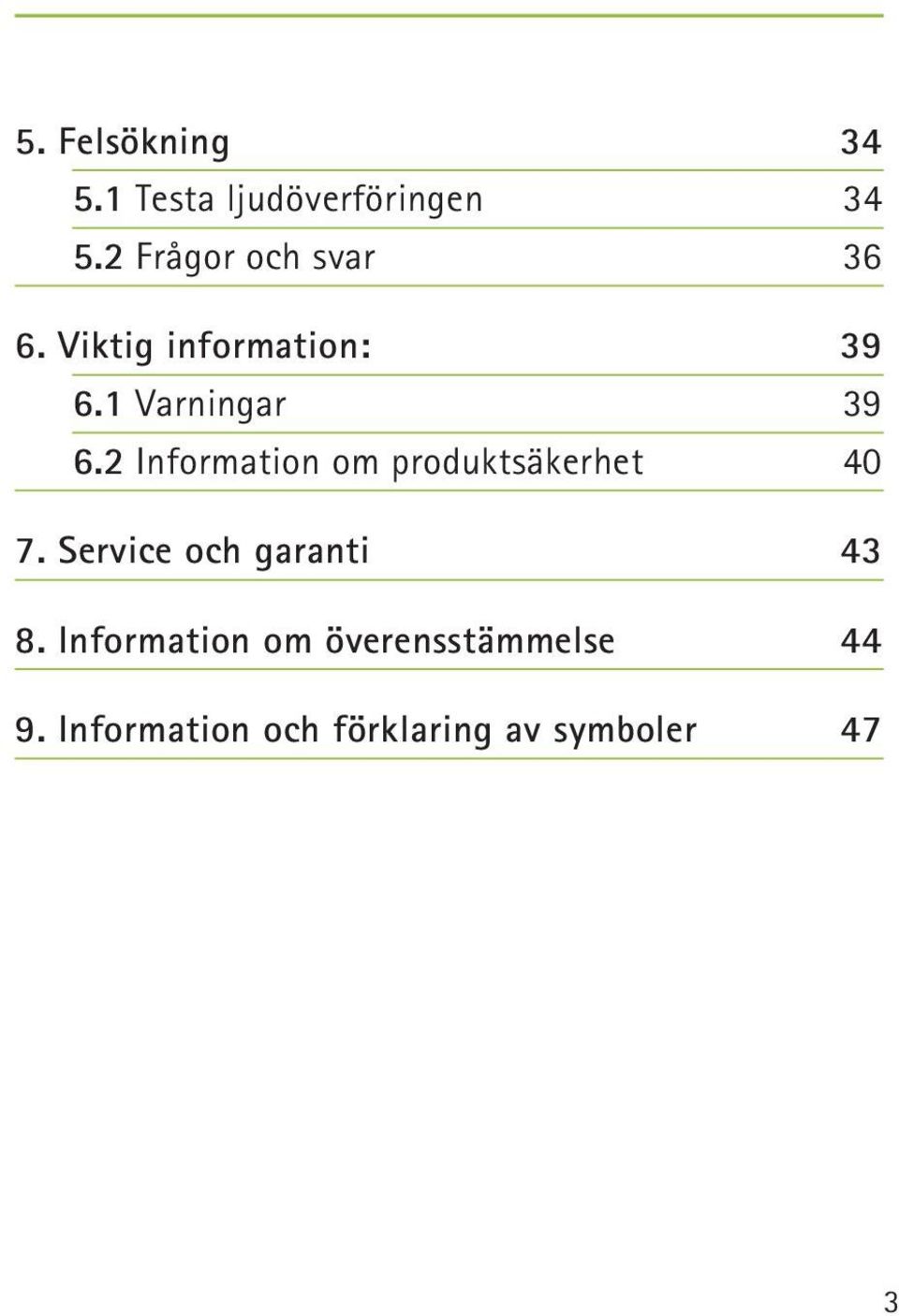

3 5. Felsökning Testa ljudöverföringen Frågor och svar Viktig information: Varningar Information om produktsäkerhet Service och garanti Information om överensstämmelse Information och förklaring av symboler 47 3

4

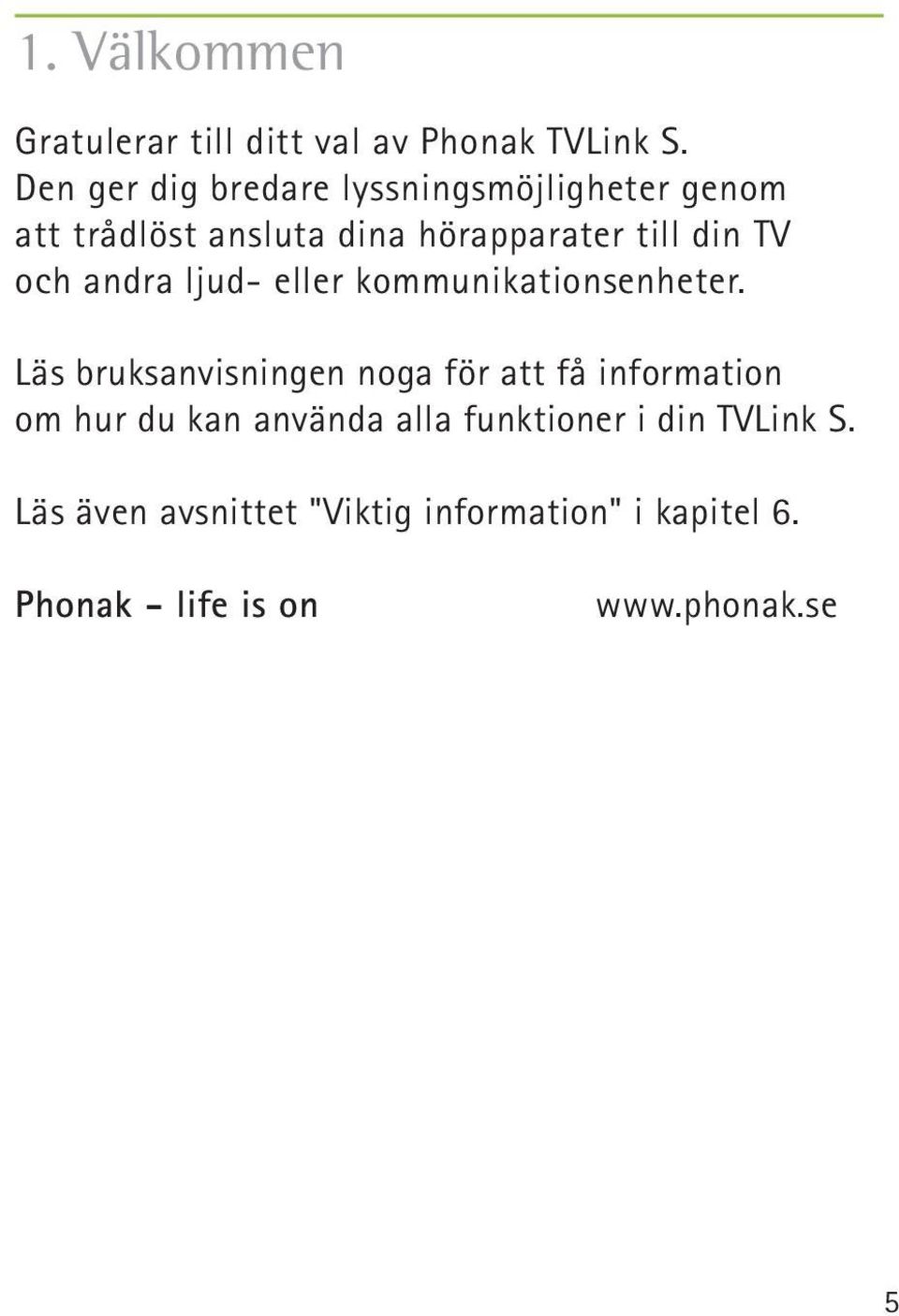

5 1. Välkommen Gratulerar till ditt val av Phonak TVLink S. Den ger dig bredare lyssningsmöjligheter genom att trådlöst ansluta dina hörapparater till din TV och andra ljud- eller kommunikationsenheter. Läs bruksanvisningen noga för att få information om hur du kan använda alla funktioner i din TVLink S. Läs även avsnittet "Viktig information" i kapitel 6. Phonak - life is on 5

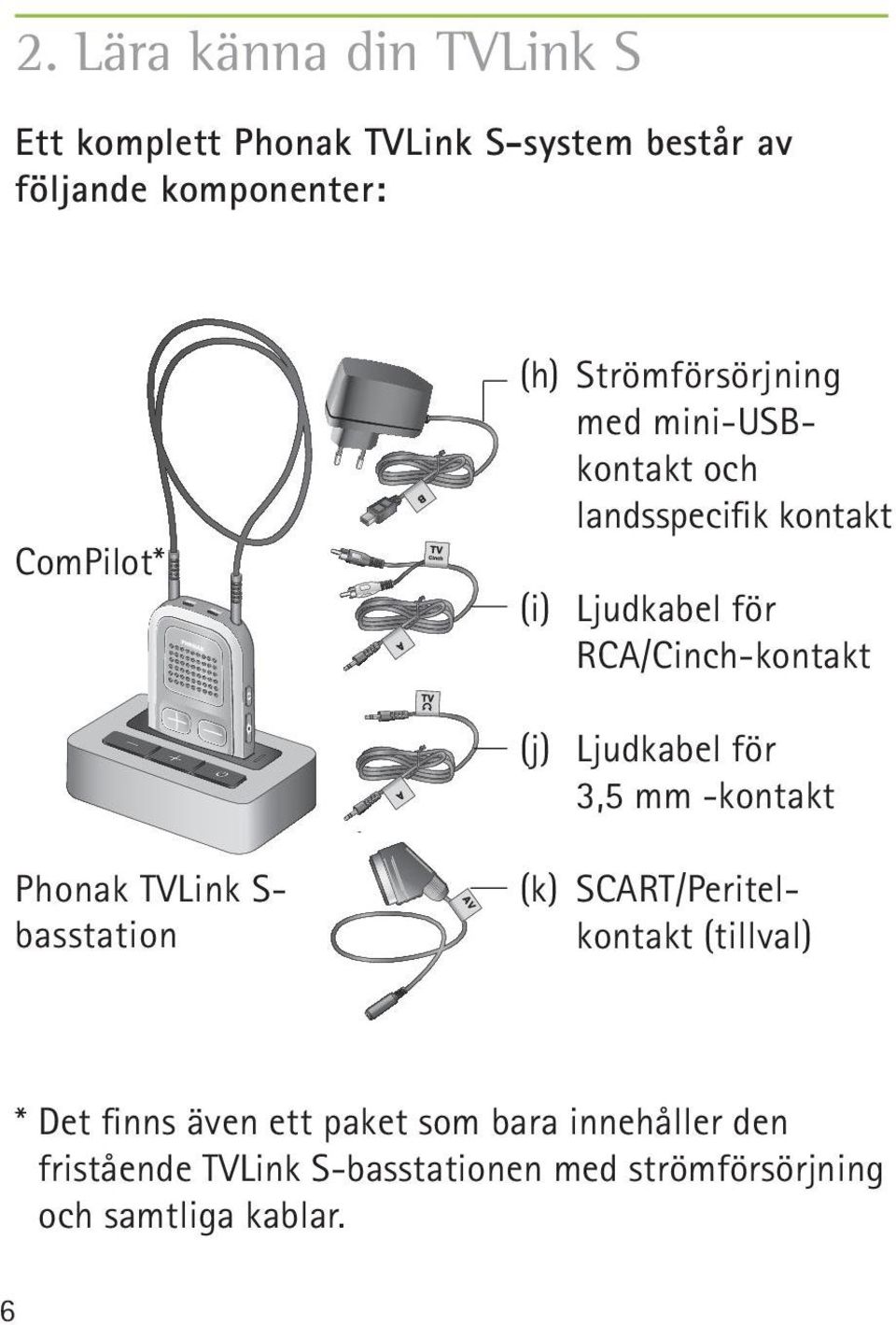

6 2. Lära känna din TVLink S Ett komplett Phonak TVLink S-system består av följande komponenter: ComPilot* (h) Strömförsörjning med mini-usbkontakt och landsspecifik kontakt (i) Ljudkabel för RCA/Cinch-kontakt (j) Ljudkabel för 3,5 mm -kontakt Phonak TVLink S- basstation (k) SCART/Peritelkontakt (tillval) * Det finns även ett paket som bara innehåller den fristående TVLink S-basstationen med strömförsörjning och samtliga kablar. 6

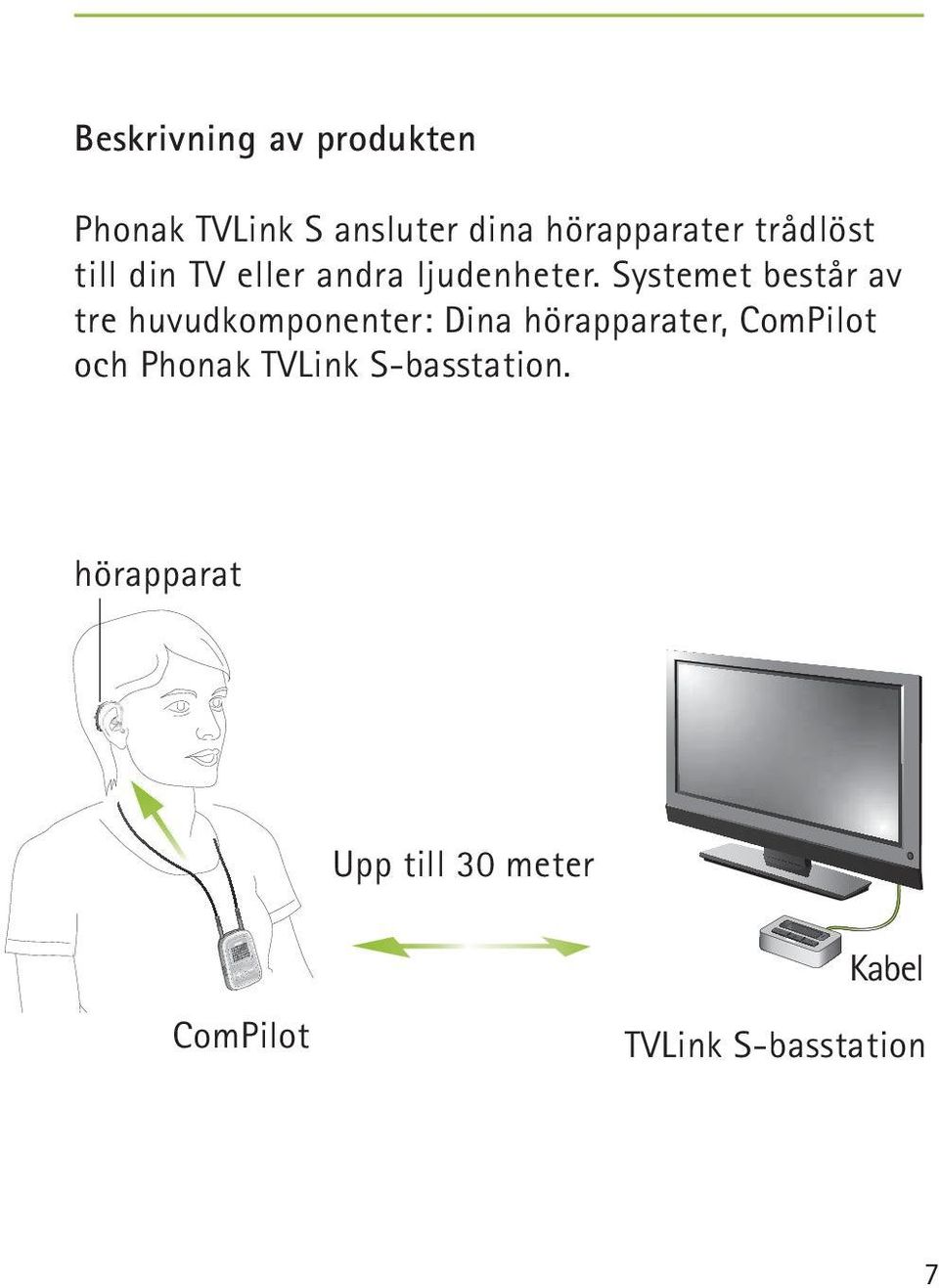

7 power audio Beskrivning av produkten Phonak TVLink S ansluter dina hörapparater trådlöst till din TV eller andra ljudenheter. Systemet består av tre huvudkomponenter: Dina hörapparater, ComPilot och Phonak TVLink S-basstation. hörapparat Upp till 30 meter ComPilot Kabel TVLink S-basstation 7

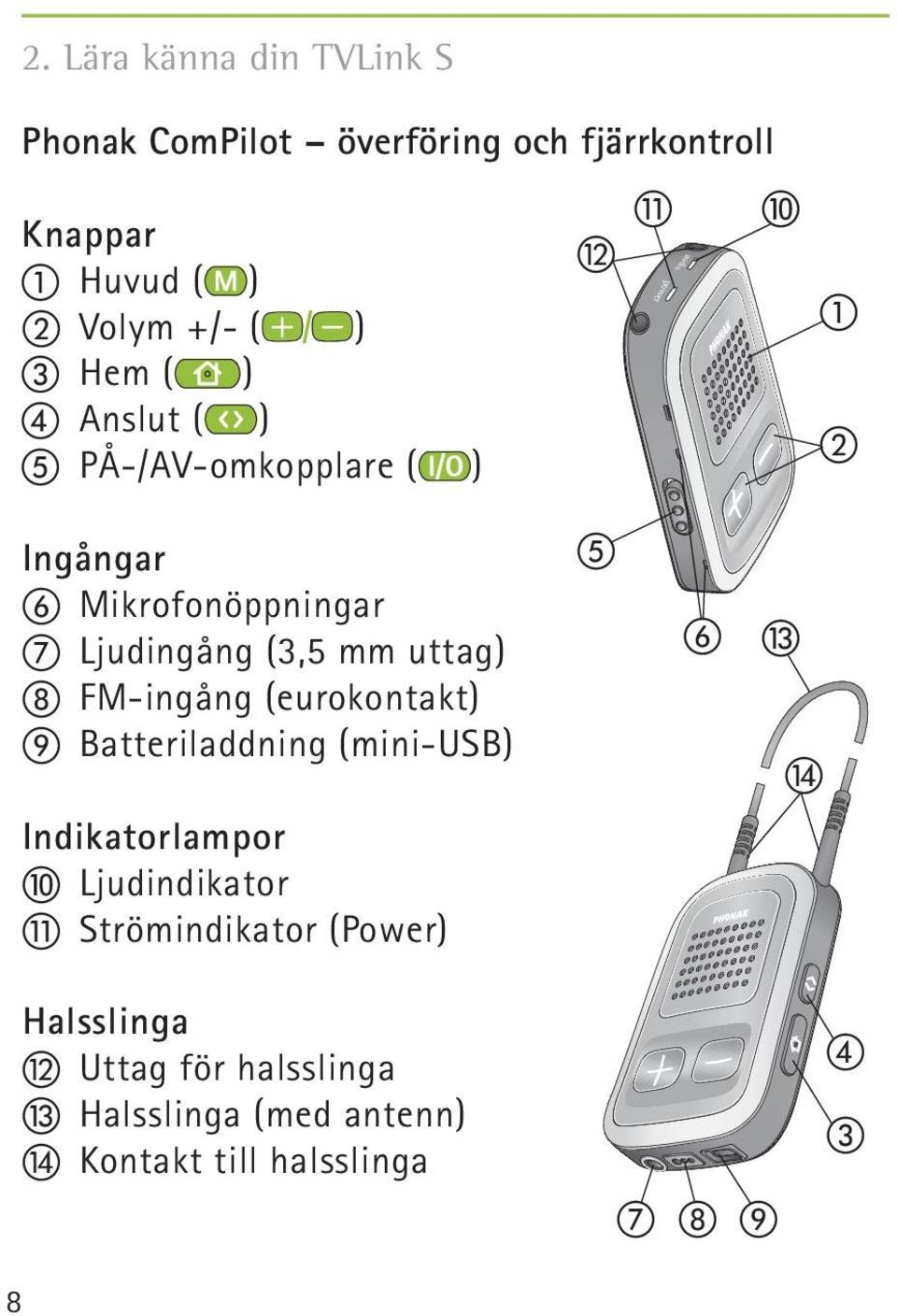

8 2. Lära känna din TVLink S Phonak ComPilot överföring och fjärrkontroll Knappar Huvud ( ) Volym +/- ( ) Hem ( ) Anslut ( ) PÅ-/AV-omkopplare ( ) power audio Ingångar Mikrofonöppningar Ljudingång (3,5 mm uttag) FM-ingång (eurokontakt) Batteriladdning (mini-usb) Indikatorlampor Ljudindikator Strömindikator (Power) 8 Halsslinga Uttag för halsslinga Halsslinga (med antenn) Kontakt till halsslinga

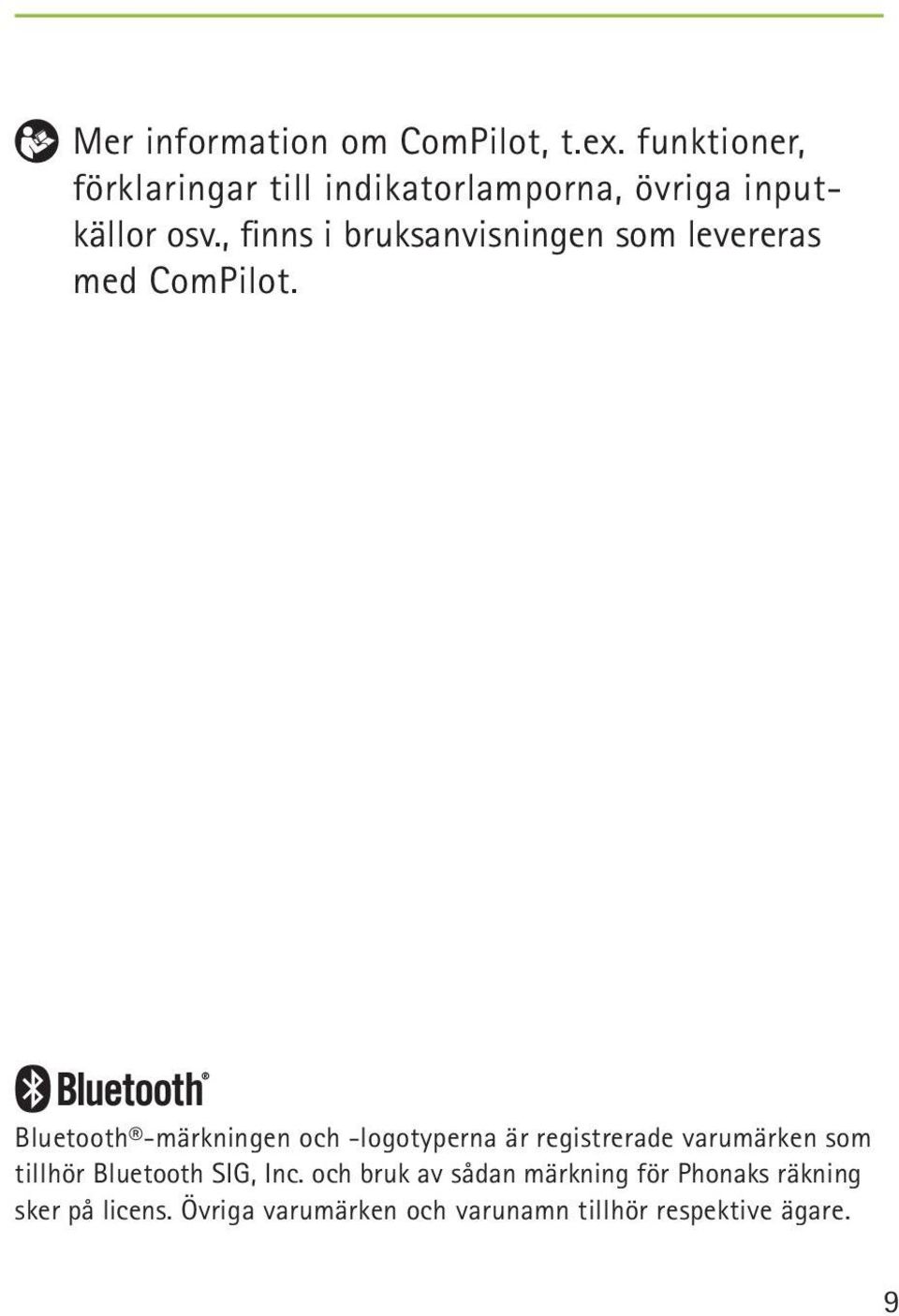

9 Mer information om ComPilot, t.ex. funktioner, förklaringar till indikatorlamporna, övriga inputkällor osv., finns i bruksanvisningen som levereras med ComPilot. Bluetooth -märkningen och -logotyperna är registrerade varumärken som tillhör Bluetooth SIG, Inc. och bruk av sådan märkning för Phonaks räkning sker på licens. Övriga varumärken och varunamn tillhör respektive ägare. 9

10 2. Lära känna din TVLink S Phonak TVLink S-basstation TVLink S-basstationen är ansluten till din TV (eller någon annan ljudkälla) och sänder ljudsignaler trådlöst från din TV till ComPilot med en räckvidd på upp till 30 meter. TVLink S-basstationen fungerar också som laddningsdocka för ComPilot när ComPilot inte används. (f) (g) Knappar (a) PÅ-/AV-knapp (b) TV-signalvolym (upp) (c) TV-signalvolym (ner) Ingångar (d) Strömingång (mini-usb) (e) Ljudingång (3,5 mm uttag) (f) ComPilot-laddningsplats (g) Statuslampa (c) (b) (a) (d) (e) TVLink S-basstation 10

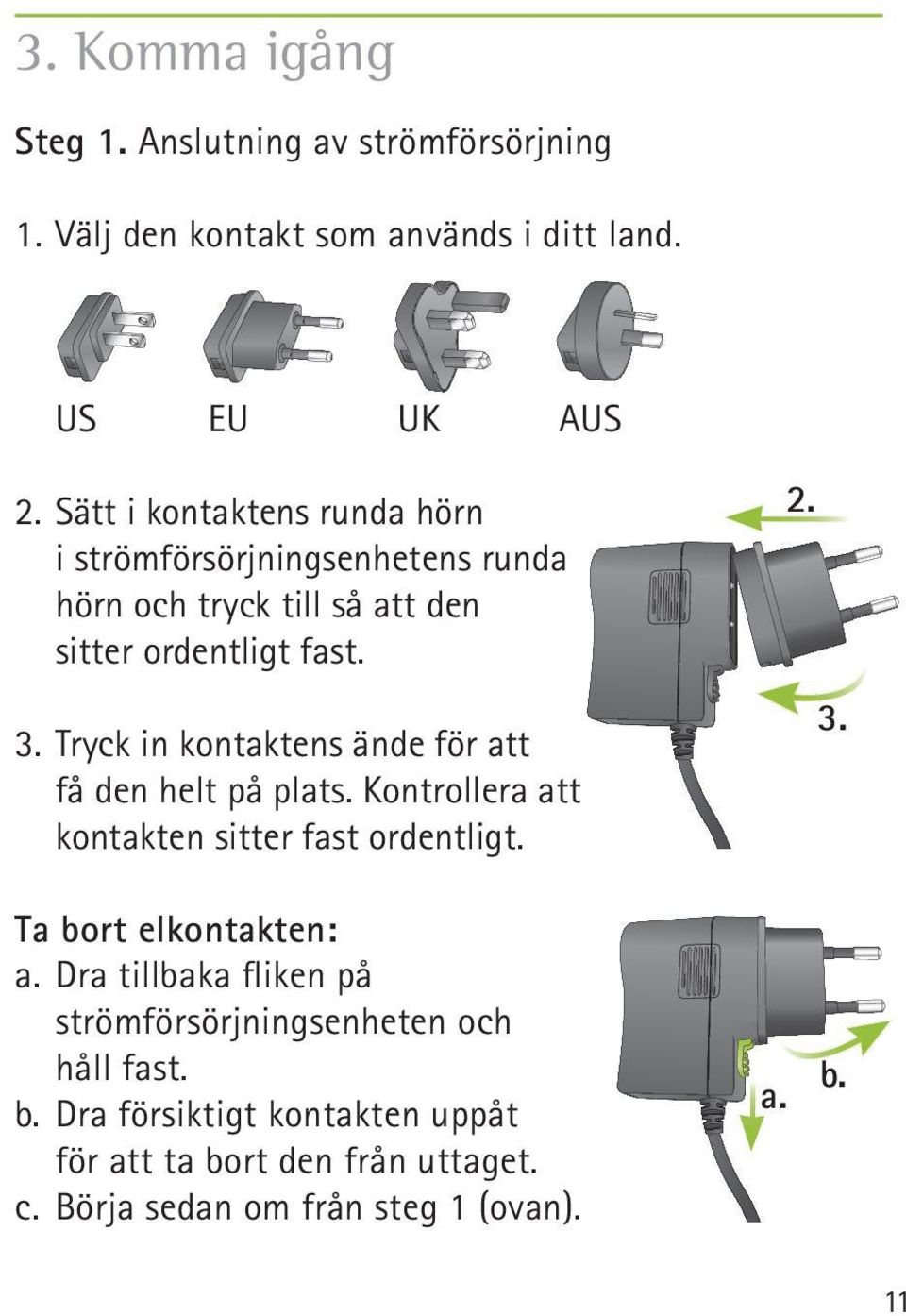

11 3. Komma igång Steg 1. Anslutning av strömförsörjning 1. Välj den kontakt som används i ditt land. US EU UK AUS 2. Sätt i kontaktens runda hörn i strömförsörjningsenhetens runda hörn och tryck till så att den sitter ordentligt fast. 3. Tryck in kontaktens ände för att få den helt på plats. Kontrollera att kontakten sitter fast ordentligt Ta bort elkontakten: a. Dra tillbaka fliken på strömförsörjningsenheten och håll fast. b. Dra försiktigt kontakten uppåt för att ta bort den från uttaget. c. Börja sedan om från steg 1 (ovan). a. b. 11

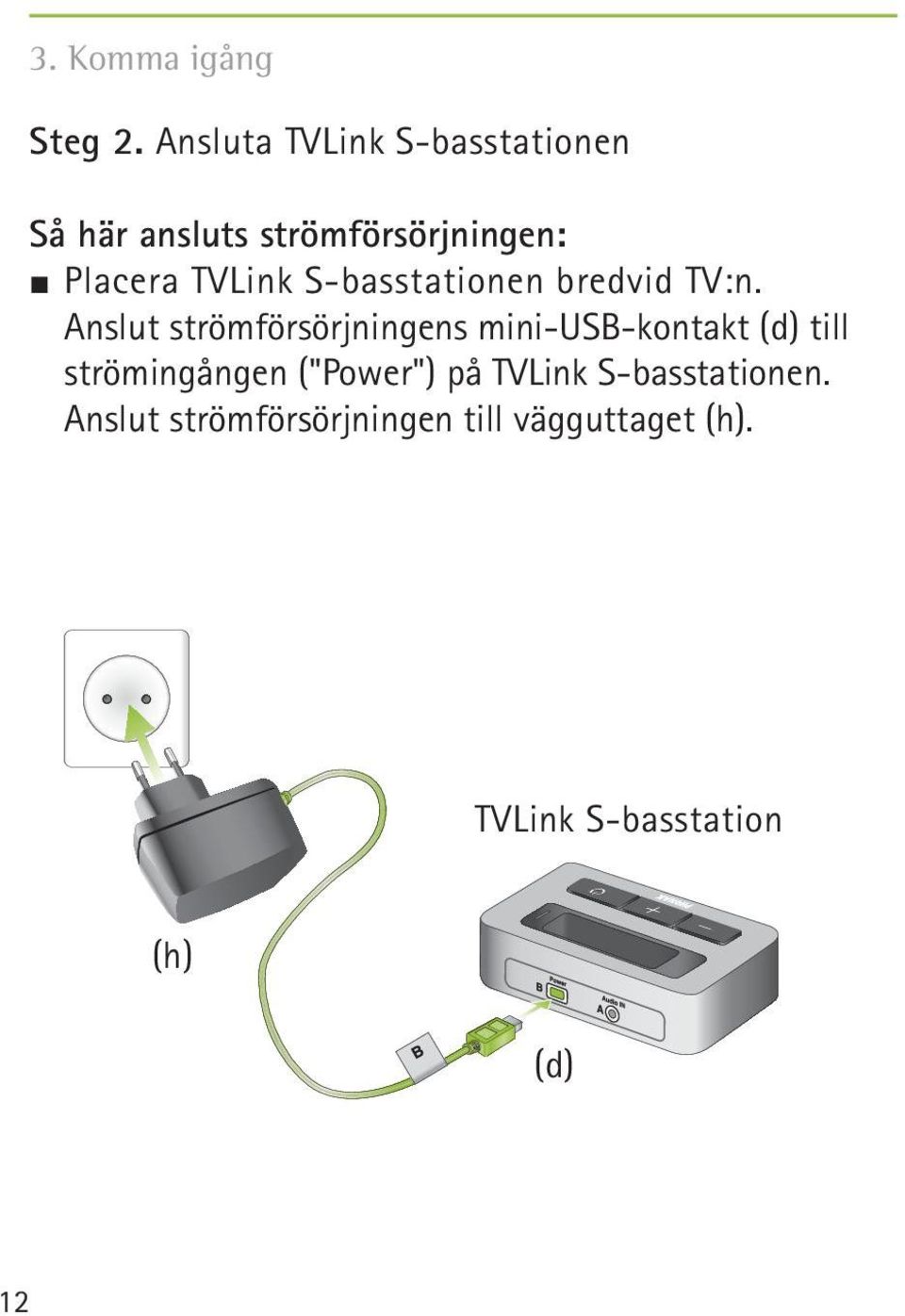

12 3. Komma igång Steg 2. Ansluta TVLink S-basstationen Så här ansluts strömförsörjningen: Placera TVLink S-basstationen bredvid TV:n. Anslut strömförsörjningens mini-usb-kontakt (d) till strömingången ("Power") på TVLink S-basstationen. Anslut strömförsörjningen till vägguttaget (h). TVLink S-basstation (h) (d) 12

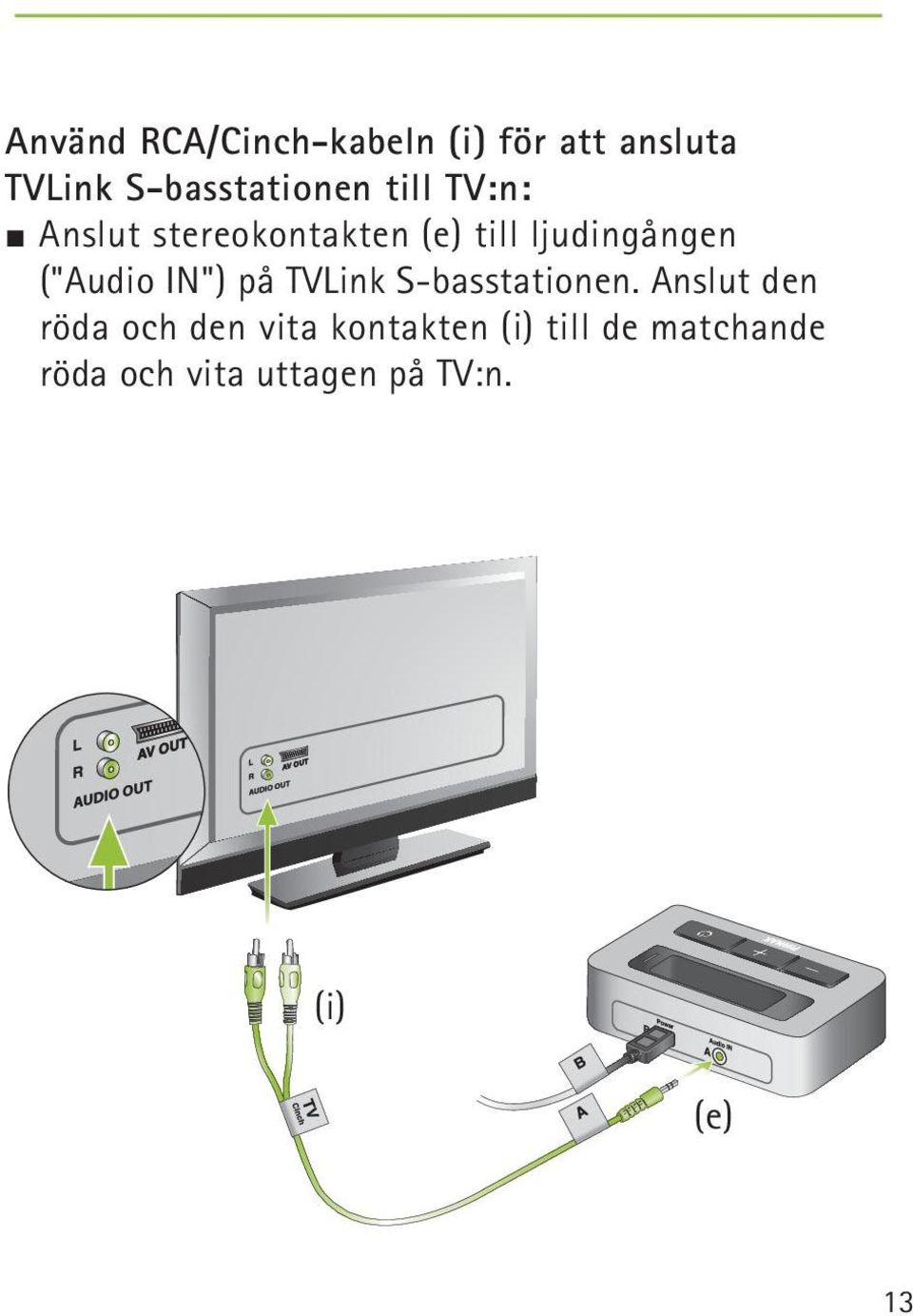

13 Använd RCA/Cinch-kabeln (i) för att ansluta TVLink S-basstationen till TV:n: Anslut stereokontakten (e) till ljudingången ("Audio IN") på TVLink S-basstationen. Anslut den röda och den vita kontakten (i) till de matchande röda och vita uttagen på TV:n. (i) (e) 13

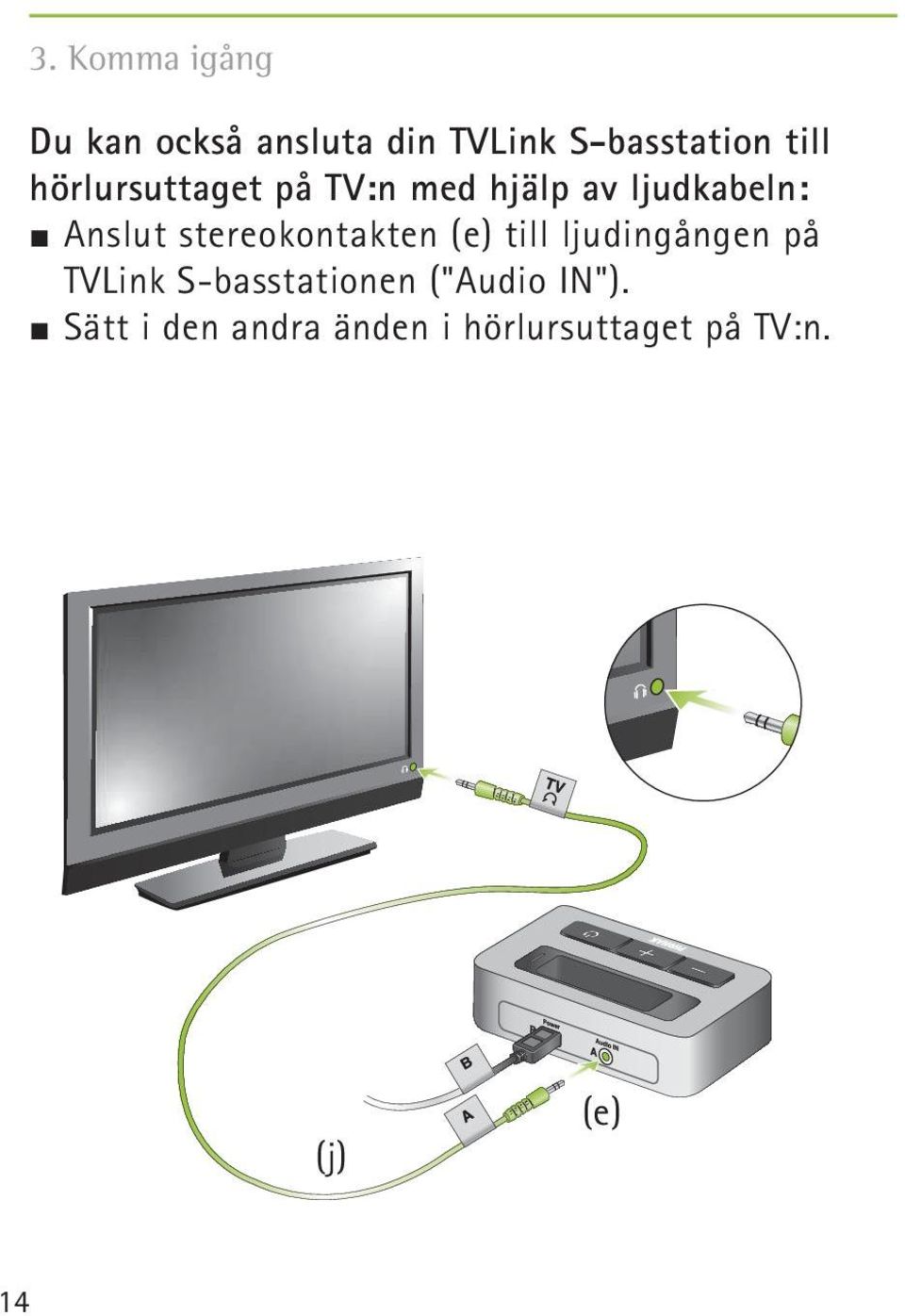

14 3. Komma igång Du kan också ansluta din TVLink S-basstation till hörlursuttaget på TV:n med hjälp av ljudkabeln: Anslut stereokontakten (e) till ljudingången på TVLink S-basstationen ("Audio IN"). Sätt i den andra änden i hörlursuttaget på TV:n. (j) (e) 14

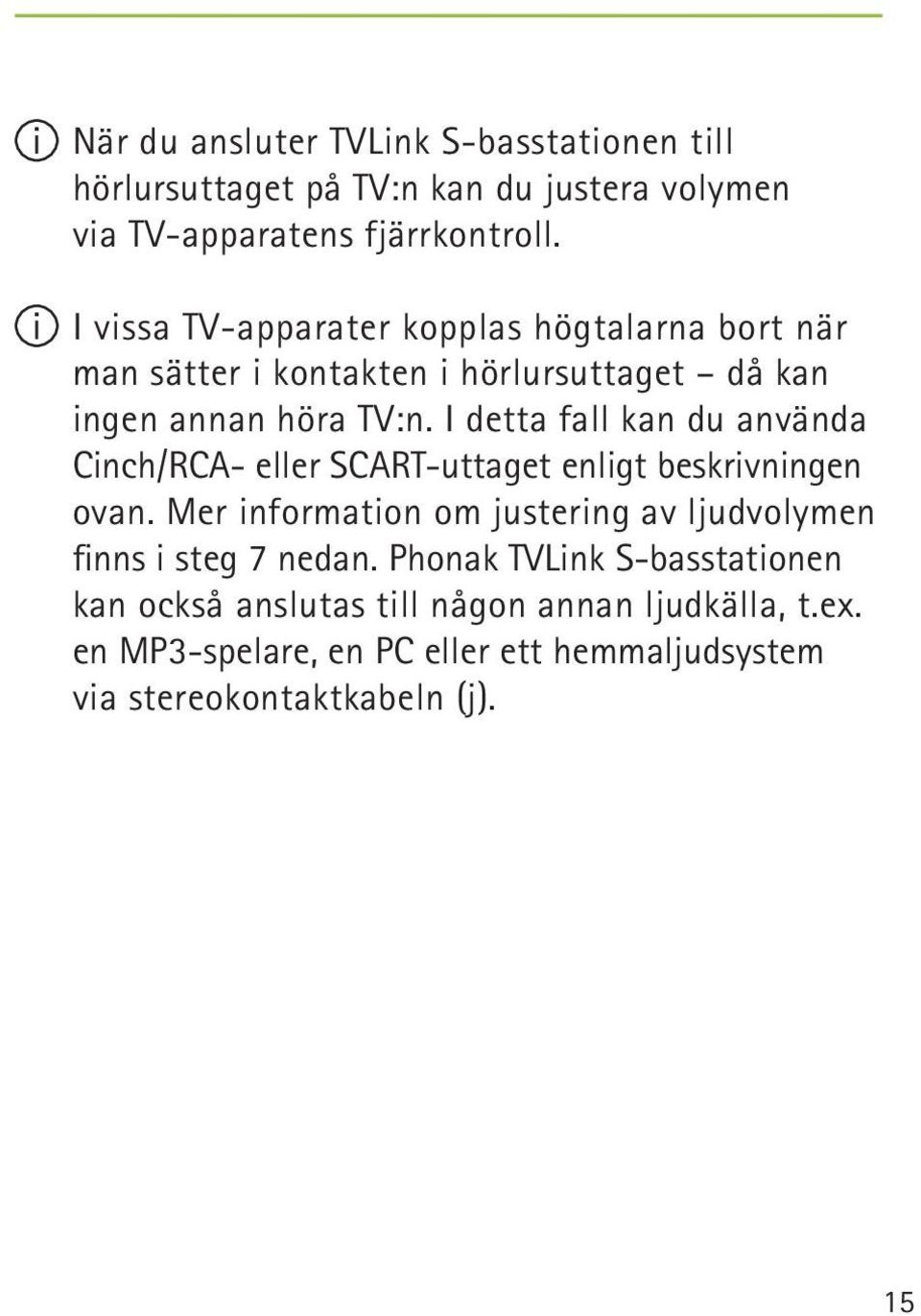

15 När du ansluter TVLink S-basstationen till hörlursuttaget på TV:n kan du justera volymen via TV-apparatens fjärrkontroll. I vissa TV-apparater kopplas högtalarna bort när man sätter i kontakten i hörlursuttaget då kan ingen annan höra TV:n. I detta fall kan du använda Cinch/RCA- eller SCART-uttaget enligt beskrivningen ovan. Mer information om justering av ljudvolymen finns i steg 7 nedan. Phonak TVLink S-basstationen kan också anslutas till någon annan ljudkälla, t.ex. en MP3-spelare, en PC eller ett hemmaljudsystem via stereokontaktkabeln (j). 15

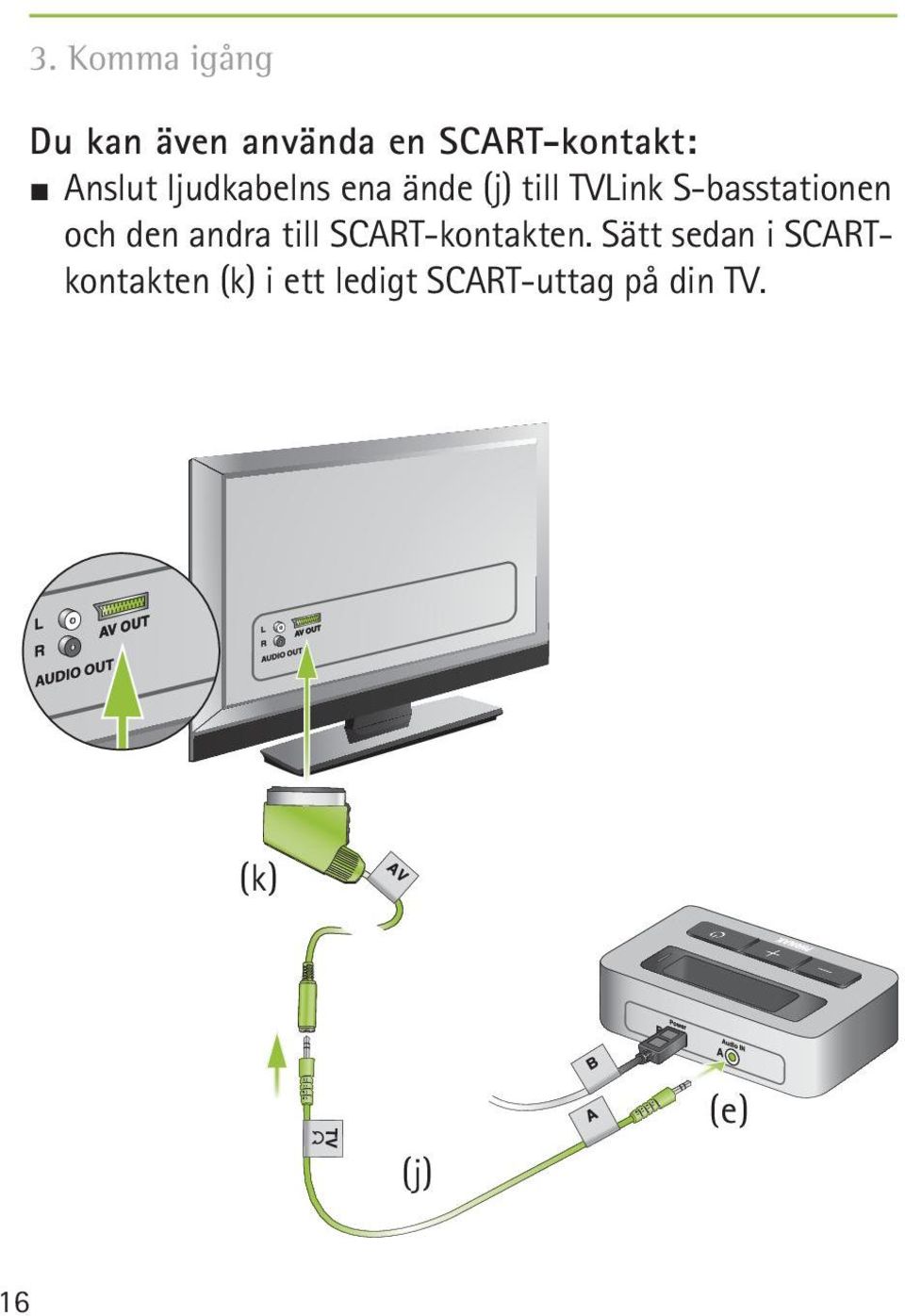

16 3. Komma igång Du kan även använda en SCART-kontakt: Anslut ljudkabelns ena ände (j) till TVLink S-basstationen och den andra till SCART-kontakten. Sätt sedan i SCARTkontakten (k) i ett ledigt SCART-uttag på din TV. (k) (j) (e) 16

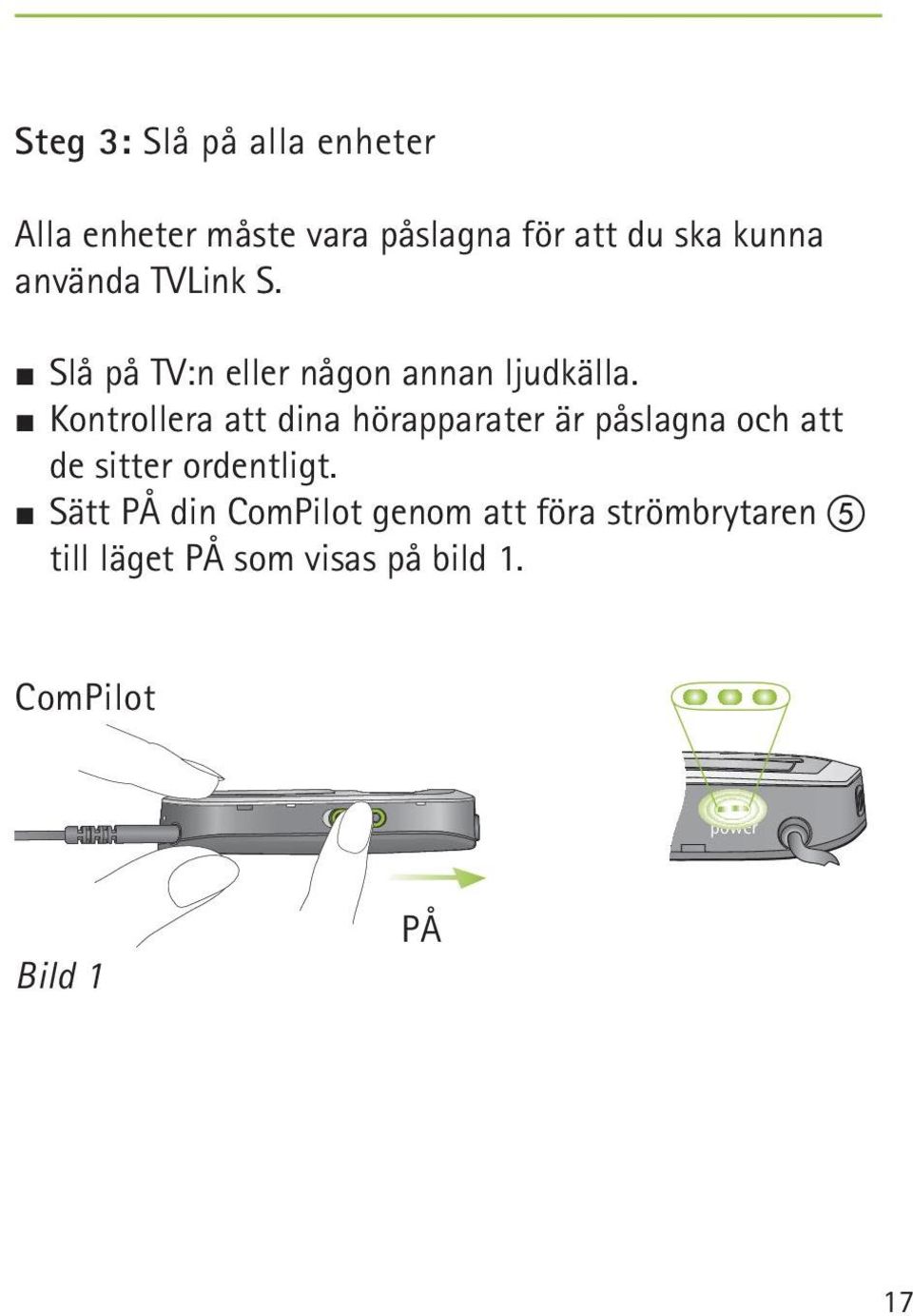

17 Steg 3: Slå på alla enheter Alla enheter måste vara påslagna för att du ska kunna använda TVLink S. Slå på TV:n eller någon annan ljudkälla. Kontrollera att dina hörapparater är påslagna och att de sitter ordentligt. Sätt PÅ din ComPilot genom att föra strömbrytaren till läget PÅ som visas på bild 1. ComPilot io power Bild 1 PÅ 17

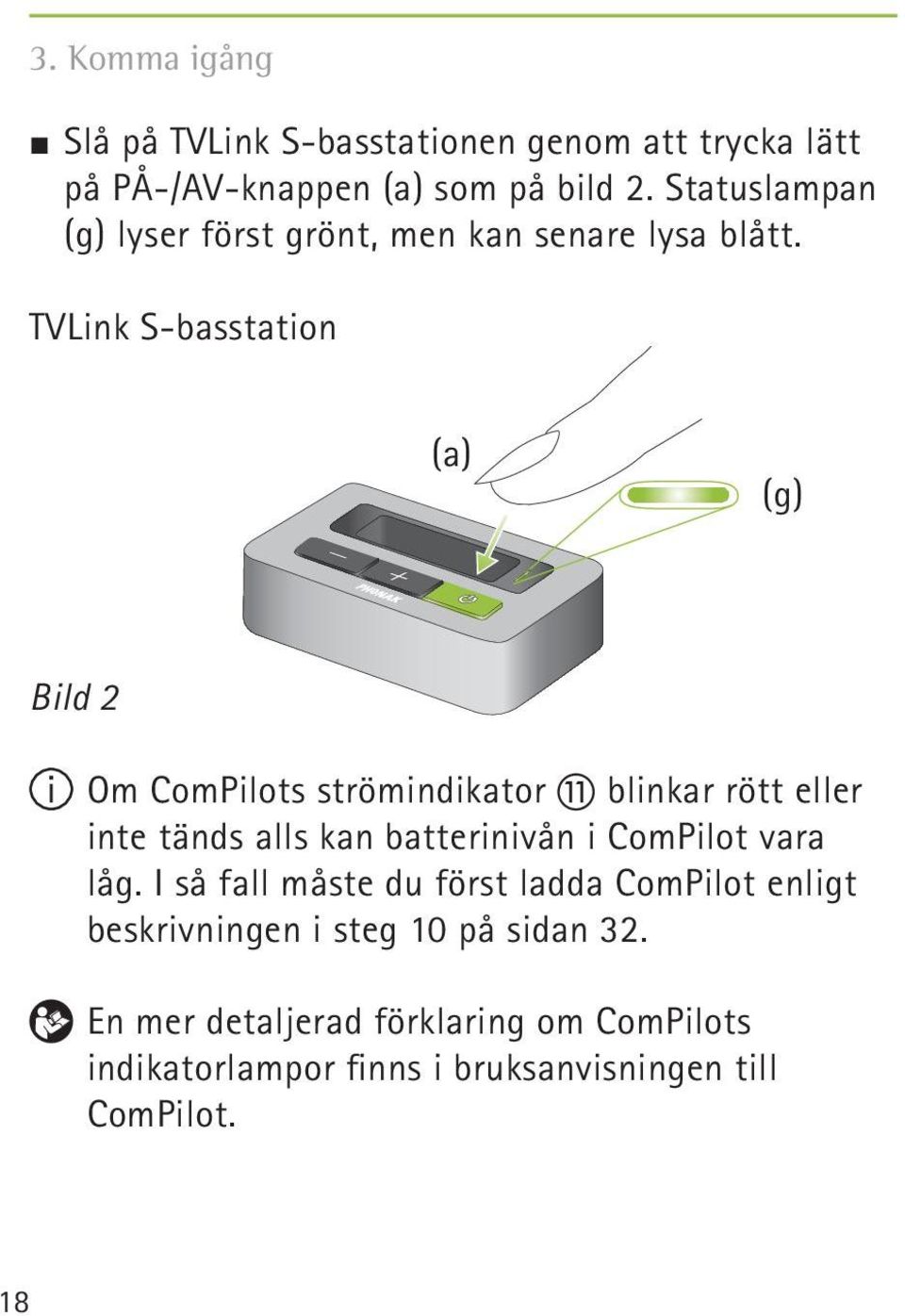

18 3. Komma igång Slå på TVLink S-basstationen genom att trycka lätt på PÅ-/AV-knappen (a) som på bild 2. Statuslampan (g) lyser först grönt, men kan senare lysa blått. TVLink S-basstation (a) (g) Bild 2 Om ComPilots strömindikator blinkar rött eller inte tänds alls kan batterinivån i ComPilot vara låg. I så fall måste du först ladda ComPilot enligt beskrivningen i steg 10 på sidan 32. En mer detaljerad förklaring om ComPilots indikatorlampor finns i bruksanvisningen till ComPilot. 18

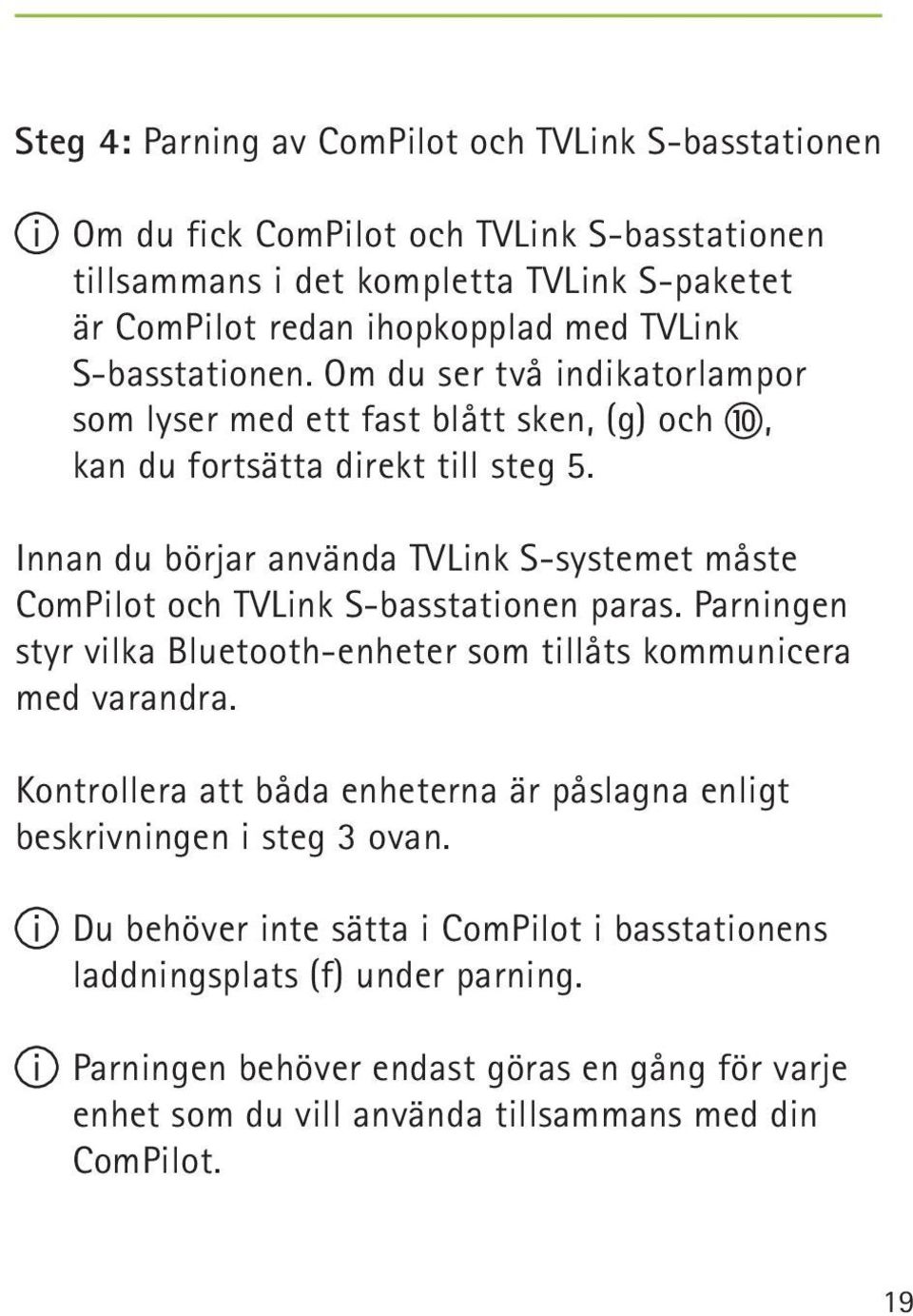

19 Steg 4: Parning av ComPilot och TVLink S-basstationen Om du fick ComPilot och TVLink S-basstationen tillsammans i det kompletta TVLink S-paketet är ComPilot redan ihopkopplad med TVLink S-basstationen. Om du ser två indikatorlampor som lyser med ett fast blått sken, (g) och, kan du fortsätta direkt till steg 5. Innan du börjar använda TVLink S-systemet måste ComPilot och TVLink S-basstationen paras. Parningen styr vilka Bluetooth-enheter som tillåts kommunicera med varandra. Kontrollera att båda enheterna är påslagna enligt beskrivningen i steg 3 ovan. Du behöver inte sätta i ComPilot i basstationens laddningsplats (f) under parning. Parningen behöver endast göras en gång för varje enhet som du vill använda tillsammans med din ComPilot. 19

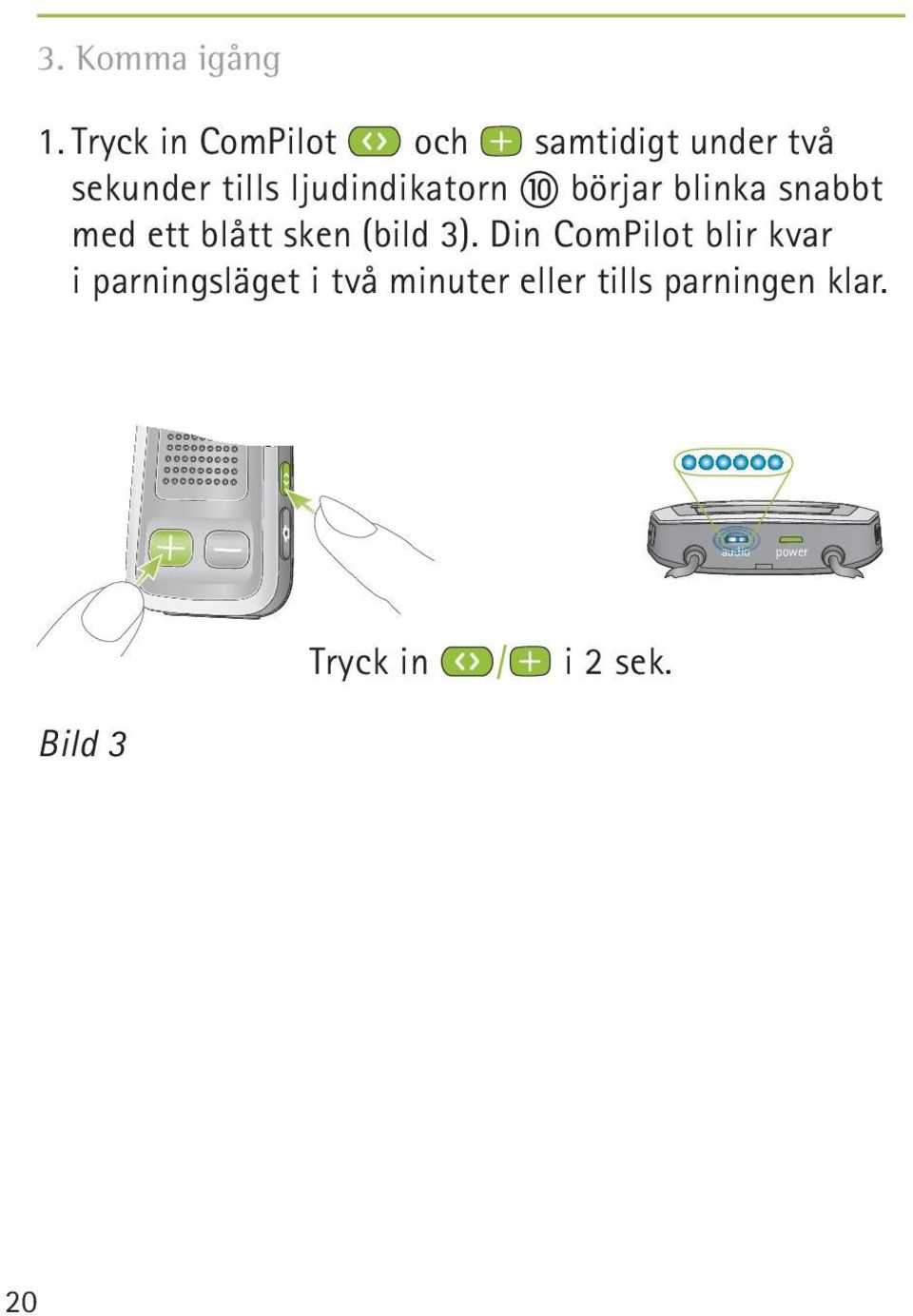

20 3. Komma igång 1. Tryck in ComPilot och samtidigt under två sekunder tills ljudindikatorn börjar blinka snabbt med ett blått sken (bild 3). Din ComPilot blir kvar i parningsläget i två minuter eller tills parningen klar. audio power Tryck in / i 2 sek. Bild 3 20

21 2. Om TVLink S-basstationens statuslampa (g) inte redan blinkar blått kan du trycka på PÅ-/AV-knappen (a) i fem sekunder tills Bluetooth-indikatorn (g) blinkar blått snabbt som på bild 4. (a) Tryck in i 5 sek. Bild 4 3. Vänta tills båda Bluetooth-indikatorlamporna, (g) lyser med ett fast blått sken. Detta kan ta upp till två minuter, men normalt tar det bara några sekunder. 21

22 4. Daglig användning av Phonak TVLink S Slå först på båda enheterna enligt beskrivningen i steg 3. Steg 5: Bära din ComPilot Innan telefon-, musik- eller TV-överföring kan äga rum måste ComPilot sättas PÅ och bäras korrekt, som på bilden nedan: 1. Sätt halsslingan runt halsen (koppla ur en kontakt i halsslingan). 2. Se till att båda kontakterna är väl anslutna till halsslingans uttag. 3. Sätt PÅ ComPilot. 22

23 När du har slagit PÅ ComPilot känner den automatiskt igen dina trådlösa Phonak-hörapparater. Kontakta din audionom om det uppstår störningar med andra hörapparater. Steg 6: Lyssna på TV:n Du kommer att höra ljudet från TV:n direkt i dina hörapparater. Upprepa steg 1 5 på sidorna om du inte kan höra ljudet från TV:n via TVLink S. TVLink S-systemet har stöd för Bluetooth-användning inom en räckvidd på upp till 30 meter. Det krävs ingen fri sikt mellan ComPilot och TVLink S-basstationen. Störningar i omgivningen från väggar eller möbler kan emellertid minska räckvidden. 23

24 4. Daglig användning av Phonak TVLink S Om ComPilot placeras utanför TVLink S-basstationens räckvidd kommer den trådlösa ljudöverföringen att avbrytas. Om ComPilot sedan flyttas tillbaka inom TVLink S-basstationens räckvidd kommer den automatiskt att återuppta överföringen till dina hörapparater. Det kan ta upp till 10 sekunder innan överföringen återupptas. Båda överföringsindikatorlamporna, (g) ska lysa med ett fast blått sken under överföring. Om TVLink S-basstationens statuslampa (g) blinkar grönt måste du kontrollera att ljudingången till TVLink S-basstationen är korrekt ansluten och att ingångsvolymen är inställd på en nivå på 75 %. är grön måste du kontrollera att ComPilot är påslagen, att halsslingans båda ändar är inkopplade och att enheterna är ihopkopplade. blinkar blått så är du i pausläge. Tryck på ComPilots huvudknapp ( ) för att återuppta överföringen. 24

25 Steg 7: Inställning av TV-signalens ljudvolym Ställ först in TV-högtalarnas ljudvolym på den nivå som passar övriga TV-tittare. Om TVLink S-basstationen är ansluten till TV:n med RCA/Cinch-kabeln (i) eller SCART-kontakten (k) kan du justera volymen via TVLink S-basstationens volymkontroll (b) och (c) (bild 5) tills ljudet är bra. Vid daglig användning och för finjusteringar av ljudet kan du använda volymknapparna ( ) (bild 6) på ComPilot. (c) (b) Bild 5 Bild 6 25

26 4. Daglig användning av Phonak TVLink S Om din TVLink S-basstation är ansluten till hörlursuttaget på din TV kan du även använda TVapparatens fjärrkontroll för att justera ljudvolymen direkt via TV:n. Mer information om inställningen av TV-apparatens volym finns i bruksanvisningen till TV:n. Om din TV är ansluten till en satellitmottagare eller en digitalbox måste du kontrollera att ljudvolymen i dessa extra enheter är satta på en nivå på 75 % för att få bästa möjliga ljudkvalitet. 26

27 Steg 8: Pausa och ringa vid användning För att pausa ljudöverföringen från TV:n kan du trycka på ComPilots huvudknapp ( ). Under pausen: Bluetooth-indikatorlamporna (g) blinkar blått på båda enheterna. Dina hörapparater växlar tillbaka till det lyssningsprogram som du använde senast. Tryck på ComPilots huvudknapp igen ( ) för att fortsätta lyssna på TV:n. Mer information om hur du hanterar flera ingångskällor finns i kapitel 8.2 i ComPilots bruksanvisning. 27

28 4. Daglig användning av Phonak TVLink S Om ComPilot har kopplats ihop med en mobiltelefon kan du fortfarande ta emot samtal när du tittar på TV via TVLink S. Om det ringer slutar ComPilot automatiskt att överföra ljudsignalen från TV:n och skickar signalen från din mobiltelefon till dina hörapparater. klick Du kan ta emot inkommande samtal genom att trycka lätt på ComPilots huvudknapp ( ) när du hör ringsignalen i dina hörapparater. Tryck på huvudknappen igen för att avsluta samtalet. Du kan avvisa ett samtal genom att trycka in ComPilots huvudknapp ( ) i två sekunder medan du hör ringsignalen. 28

29 Mer information om ihopkoppling av ComPilot och mobiltelefoner eller andra underhållnings- och kommunikationsenheter, t.ex. radioapparater eller datorer, finns i ComPilots bruksanvisning. Steg 9: Stänga av TVLink S-basstationen och ComPilot Så här stänger du av enheterna: Avsluta överföringen av TV-ljudsignalen genom att stänga av TVLink S-basstationen på PÅ-/AV-knappen (a) som på bild 7. (a) Bild 7 29

30 4. Daglig användning av Phonak TVLink S Om ComPilot inte används till andra saker som telefonsamtal kan du stänga av den genom att föra strömbrytaren ( ) till läget AV som på bild 8. ComPilots strömindikator kommer först att blinka rött och sedan lysa i två sekunder för att indikera att enheten stängs av helt. Bild 8 AV Om det inte finns någon tillgänglig ljudsignal avbryter TVLink S-basstationen automatiskt Bluetooth-överföringen av ljud till ComPilot efter fem minuter. Statuslampan (g) börjar blinka grönt. 30

31 Steg 10: Ladda ComPilot Placera ComPilot i TVLink S-basstationens laddningsplats för att ladda ComPilot, som på bild 9. power ComPilot (f) Bild 9 TVLink S-basstation ComPilots strömindikator Laddar Laddad med fullt batteri Fast rött sken Fast grönt sken 31

32 4. Daglig användning av Phonak TVLink S TVLink S-basstationen kan antingen vara PÅ eller AV under laddning. Statuslampan (g) indikerar inte laddningsprocessen. Det tar vanligtvis 90 minuter att ladda ComPilot helt. Vi rekommenderar att ComPilot är avstängd under laddning. Låt ComPilot ladda i minst tre timmar första gången, även om batteriindikatorn börjar lysa grönt tidigare. Efter den första laddningen kan du låta ComPilot stå kvar i laddningsplatsen under obegränsad tid. Av säkerhetsskäl ska batteriet enbart laddas med laddare som tillhandahålls av Phonak. Om andra laddare används måste de vara USB-godkända (5,0 VDC/500 ma). 32

33 Förstå statuslamporna på ComPilot och TVLink S-basstation under överföring audio ComPilot TVLink S- basstation Överföring Fast blått sken Fast blått sken Överföring Blinkar snabbt Blinkar paus*) TVLink S Mörk Grönt ej ansluten*) *Om ComPilot också är ansluten till en telefon kommer dess ljudindikator att: Dubbelblinka under överföringspaus. Blinka om TVLink S-basstationen inte är ansluten. 33

34 5. Felsökning 5.1 Testa ljudöverföringen TVLink S-basstationen kan generera ett testljud för att kontrollera systemet. Starta testet: Slå PÅ ComPilot och bär den på rätt sätt. Stäng AV TVLink S-basstationen först och tryck sedan på basstationsvolymen (c) och strömbrytaren (a) samtidigt tills statuslampan (g) börjar blinka i olika färger. ComPilot och basstationen ska nu ansluta (blinkar blått/grönt eller blått/orange) och du ska höra en testmelodi i dina hörapparater. Testljudet pågår i två minuter eller tills någon av knapparna på basstationen trycks in. Använd ComPilots volymknappar ( volymen på testljudet. ) för att ändra Om du inte hör något testljud måste ihopkopplingsproceduren göras om enligt beskrivningen på sidan

35 Basstationens statuslampa (g) avger information i testläget. Färgerna växlar och visar på så sätt både ljudsignalsstatus och anslutningsstatus till ComPilot. Exempel: Rött/blått/rött/blått/osv: Överför testljud till ComPilot, ingen ljudsignal upptäcktes på basstationen. Färgkoder: Rött: Grönt: Orange: Blått: Ingen ljudsignal på basstationen Ljudsignal upptäcktes på basstationen Söker efter ComPilot Överför testljud till ComPilot Om ComPilot inte upptäcks och om det inte finns någon tillgänglig ljudsignal kommer TVLink S-basstationen att avbryta testläget och ljusindikatorn blinka grönt. 35

36 5. Felsökning 5.2 Frågor och svar 36 Sammanfattning av vanliga frågor och svar: Sannolik orsak Åtgärd Ingen av indikatorlamporna (g) lyser med ett fast blått sken. Enheterna är inte påslagna. Slå på enheterna enligt steg 3 på sidan 17. ComPilot och TVLink Upprepa steg 4 på sidan 19. S-basstationen är inte ihopkopplade. Jag ser en indikatorlampa (g) som blinkar blått snabbt på TVLink S-basstationen. TVLink S-basstationen är i Gå till steg 4 på sidan 19. Bluetooth-ihopkopplingsläge. Endast en av de blå indikatorlamporna lyser med ett fast blått sken. Någon av enheterna är ansluten till en annan Bluetooth-enhet. Båda indikatorlamporna (g) lyser med ett fast blått sken men jag kan inte höra TV:n. ComPilot är utanför hörapparaternas räckvidd. Se till att stänga av alla övriga Bluetooth-enheter utom ComPilot och TVLink S-basstationen. Bär ComPilot runt halsen och säkra halsslingan på rätt sätt.

37 Sannolik orsak ComPilot är inte korrekt programmerad till dina hörapparater. Åtgärd Stäng AV och PÅ alla enheterna igen. Be din audionom att gruppera om dina hörapparater och ComPilot. Jag hör inte ljudet från TV:n via ComPilot. Enheterna är avstängda. Kablarna är inte ordentligt anslutna. Ingen ljudsignal till basstationen. Indikatorlampan (g) blinkar grönt. TVLink S är i pausläget. Avståndet mellan ComPilot och TVLink S-basstationen är för stort. Kontrollera att alla enheter är påslagna. Se steg 3 på sidan 17. Upprepa steg 2 på sidan 12. Kontrollera att ljudet på TV:n inte är dämpat. Välj en ljudnivå på 75 % på TV:n. Se till att ljudkabeln sitter i ett "OUT"-uttag. Indikeras av blå blinkande statuslampor på båda enheterna. En lätt tryckning på ComPilots huvudknapp ( ) avbryter pausläget och återupptar överföringen. Placera enheterna närmare varandra. 30 meter är den högsta räckvidden vid fri sikt. 37

38 5. Felsökning Sannolik orsak Åtgärd Kontrollera att du bär ComPilot korrekt och att du har Bluetooth-enheten inom räckvidden för att undvika att överföringen avbryts. 38 Ljudvolymen under överföring är inte bra (för låg eller för hög). De olika ljudkällorna från TV:n har olika utnivåvolymer. Efter anslutning av TVLink S-basstationen stängs TV-apparatens högtalare av. Du har valt hörlursuttaget på TV:n. Om TVLink S-basstationen är ansluten till RCA/Cinch- eller SCART-uttaget på din TV kan du justera volymen genom att använda basstationens volym knappar (b), (c) Om TVLink S-basstationen är ansluten till hörlursuttaget på TV:n kan du även justera volymen med TV-apparatens volymkontroll. Justera ljudvolymen på din satellitmottagare eller digitalbox. Justera volymen med hjälp av ComPilots volymknappar ( ). Välj ett annat ljuduttag på TV:n, t.ex. RCA/Cinch eller SCART.

39 6. Viktig information Läs också noga igenom motsvarande avsnitt i bruksanvisningen till Phonak ComPilot som levereras tillsammans med ComPilot. 6.1 Varningar Förvara enheten utom räckhåll för barn under 3 år. Störning av medicinsk utrustning. Dessa Phonakenheter använder digitalt kodad lågeffektöverföring för att kommunicera med dina hörapparater. Även om det inte är troligt kan medicinsk utrustning som en pacemaker utsättas för störningar. Därför ska personer som använder medicinsk utrustning, som t.ex. pacemaker inte använda den här enheten. Använd endast hörapparater som programmerats speciellt för dig av en audionom. 39

40 6. Viktig information Det är inte tillåtet att utföra ändringar eller modifieringar på någon av enheterna om dessa ändringar inte uttryckligen godkänts av Phonak. Extern utrustning får bara anslutas om den har testats enligt motsvarande IECXXXXX-standarder. Använd endast tillbehör som är godkända av Phonak AG. 6.2 Information om produktsäkerhet Stäng av TVLink S-basstationen när TVLink S inte används. Anslut alltid ComPilot-halsslingan och bär den runt halsen när du överför signaler till dina hörapparater. Skydda enhetens kopplingsdetaljer, kontakter, laddningsuttag och strömförsörjning från smuts. 40

41 Skydda alla enheter från alltför hög fuktighet (platser för bad och simning) och värmekällor (element, TV-apparatens ovansida). Skydda enheterna från stötar och vibrationer. Rengör enheterna med en fuktig trasa. Använd aldrig rengöringsmedel (tvättmedel, tvål osv.) eller alkohol för att rengöra dem. Använd aldrig en mikrovågsugn eller annan värmekälla för att torka någon av enheterna. Den digitalt kodade, induktiva sändnings teknologin som används i dessa enheter är mycket tillförlitlig och inte känslig för störningar från andra enheter. Observera dock att när systemet används i närheten av datorutrustning, större elektroniska installationer eller andra starka elektromagnetiska fält kan man behöva vara minst 60 cm bort ifrån den störande enheten för att garantera fullgod funktion. 41

42 6. Viktig information Röntgenstrålning, undersökning med CT eller magnetkamera kan förstöra eller allvarligt påverka enheternas funktion. Använd inte dessa enheter på platser där det är förbjudet att använda elektronisk utrustning. 42

43 7. Service och garanti 7.1 Nationell garanti Fråga audionomen där du köpte din ComPilot och TVLink S-basstation om de garantivillkor som gäller i ditt land. 7.2 Internationell garanti Phonak erbjuder ett års begränsad internationell garanti som gäller från inköpsdatumet. Denna begränsade garanti täcker tillverknings- och materialdefekter. Garantin är endast giltig om inköpsbevis uppvisas. 7.3 Garantibegränsningar Garantin täcker inte skador beroende på felaktigt handhavande eller skötsel, exponering för kemikalier, vatten eller för stor belastning. Skador som orsakats av tredje part eller reparationer utförda av en ej auktoriserad serviceverkstad upphäver Phonak-garantin. Denna garanti gäller inte eventuella tjänster som utförts av en audionom på hörcentralen. Serienummer ComPilot: Auktoriserad audionom (stämpel/signatur): Inköpsdatum: 43

44 8. Information om överensstämmelse Överensstämmelsedeklaration Härmed deklarerar Phonak AG att denna Phonakprodukt är i överensstämmelse med de väsentliga kraven i rådets direktiv 1999/5/EG om radioutrustning och teleterminalutrustning. Den fullständiga texten om Överstämmelsedeklarationen kan erhållas från tillverkaren eller den lokala Phonak-representanten vars adress finns i listan på (platser över hela världen). Anmärkning 1: Denna enhet uppfyller Del 15 i FCC-reglerna och RSS- 210-reglerna i Industry Canada. Användning sker under två förutsättningar: 1) denna enhet kan inte orsaka skadliga störningar, och 2) denna enhet måste acceptera eventuella mottagna störningar, inklusive störningar som kan orsaka oönskad funktion. Anmärkning 2: Ändringar eller modifieringar som utförs på denna enhet och som inte uttryckligen godkänts av Phonak 44

45 kan leda till att FCC-behörigheten att använda denna enhet blir ogiltig. Anmärkning 3: Denna enhet är testad och har befunnits vara i överensstämmelse med begränsningarna för digitala enheter i klass B, enligt Del 15 i FCC-reglerna och ICES-003 i Industry Canada. Begränsningarna är satta för att ge ett skäligt skydd mot skadliga störningar när enheten används i en bostadsmiljö. Enheten genererar, använder och kan avge radiofrekvensenergi och kan, om den inte installeras och används enligt bruksanvisningen, orsaka skadliga störningar på radiokommunikation. Det går emellertid inte att garantera att det inte kommer att inträffa störningar i en viss installation. Om enheten orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan avgöras genom att enheten stängs av och sätts på, bör användaren försöka att korrigera störningarna på något/några av följande sätt: Vrid eller flytta mottagarantennen. Öka avståndet mellan enheten och mottagaren. 45

46 8. Överensstämmelsedeklaration Anslut enheten till ett eluttag som hör till en annan krets än den som mottagaren är ansluten till. Kontakta försäljaren eller en erfaren radio-/ TV-tekniker för att få hjälp. Anmärkning 4: FCC/IC-uttalande om radiofrekvensexponering Denna utrustning uppfyller FCC/IC:s gränsvärden för radiofrekvensexponering som gäller för en okontrollerad miljö. Slut användare måste följa speciella handhavandeinstruktioner för att tillgodose RF-exponeringskraven. Denna sändare får inte flyttas eller användas i kombination med någon annan antenn eller sändare. Mer information finns i specifikationen som kan laddas ned från 46

47 9. Information och förklaring av symboler XXXX! CE-märkningen är en bekräftelse av Phonak AG på att den här Phonak-produkten uppfyller kraven i Europaparlamentets och rådets direktiv 1999/5/EG om radioutrustning och teleterminalutrustning. Numret efter CE-symbolen anger identifikationsnumret på det eller de anmälda organ som deltagit i tillverkningsstadiet enligt ovan nämnda direktiv. Varningstecknet innebär att det i en eller flera EU-medlemsstater finns potentiella begränsningar när det gäller utrustningens användning. Denna enhet är en klass 2-enhet och kan användas i de EUmedlemsstater utan begränsningar för inomhusanvändning, men får inte användas utomhus i Frankrike. 47

48 9. Information och förklaring av symboler Denna symbol anger att det är viktigt att användaren läser och följer relevant information som finns i denna bruksanvisning. Denna symbol anger att det är viktigt att användaren iakttar relevanta varningsmeddelanden som finns i denna bruksanvisning. Viktig information för hanteringsoch produktsäkerhet. Märkning som anger överensstämmelse med bestämmelserna i "Australian EMC and Radiocommunications". Användningsföreskrifter Denna enhet är konstruerad för att fungera felfritt utan begränsningar vid avsedd användning, om inget annat anges i denna bruksanvisning C och relativ luftfuktighet på < 95% (icke-kondenserande). 48

49 Transportoch förvaringsföreskrifter Temperaturen får inte överstiga -20/60 C vid en relativ luftfuktighet på 90% under längre perioder vid transport och lagring. Ett luft tryck mellan 500 och hpa är acceptabelt. Symbolen med en överkorsad soptunna betyder att denna produkt inte ska behandlas som hushållsavfall. Lämna in din gamla eller obegagnade produkt på återvinningscentralen för elektroniskt avfall, eller återlämna den till audionomen, när du inte har bruk för den längre. Detta förebygger negativa effekter på miljö och hälsa. 49

50 9. Information och förklaring av symboler Bluetooth -märkningen och -logotyperna är registrerade varumärken som tillhör Bluetooth SIG, Inc. och bruk av sådan märkning för Phonaks räkning sker på licens. Övriga varumärken och varunamn tillhör respektive ägare. 50

51

52 Producent: Phonak AG Laubisrütistrasse 28 CH-8712 Stäfa Schweiz Repræsentant for EU: Phonak GmbH Max-Eyth-Strasse 20 D Fellbach-Oeffingen Tyskland ! /V1.00/ /A+W/FO Printed in Switzerland Phonak AG All rights reserved
