(1) CD/DVD Player. Bruksanvisning DVP-NS705V DVP-NS905V Sony Corporation

Transkript

1 (1) CD/DVD Player Bruksanvisning DVP-NS705V DVP-NS905V 2002 Sony Corporation

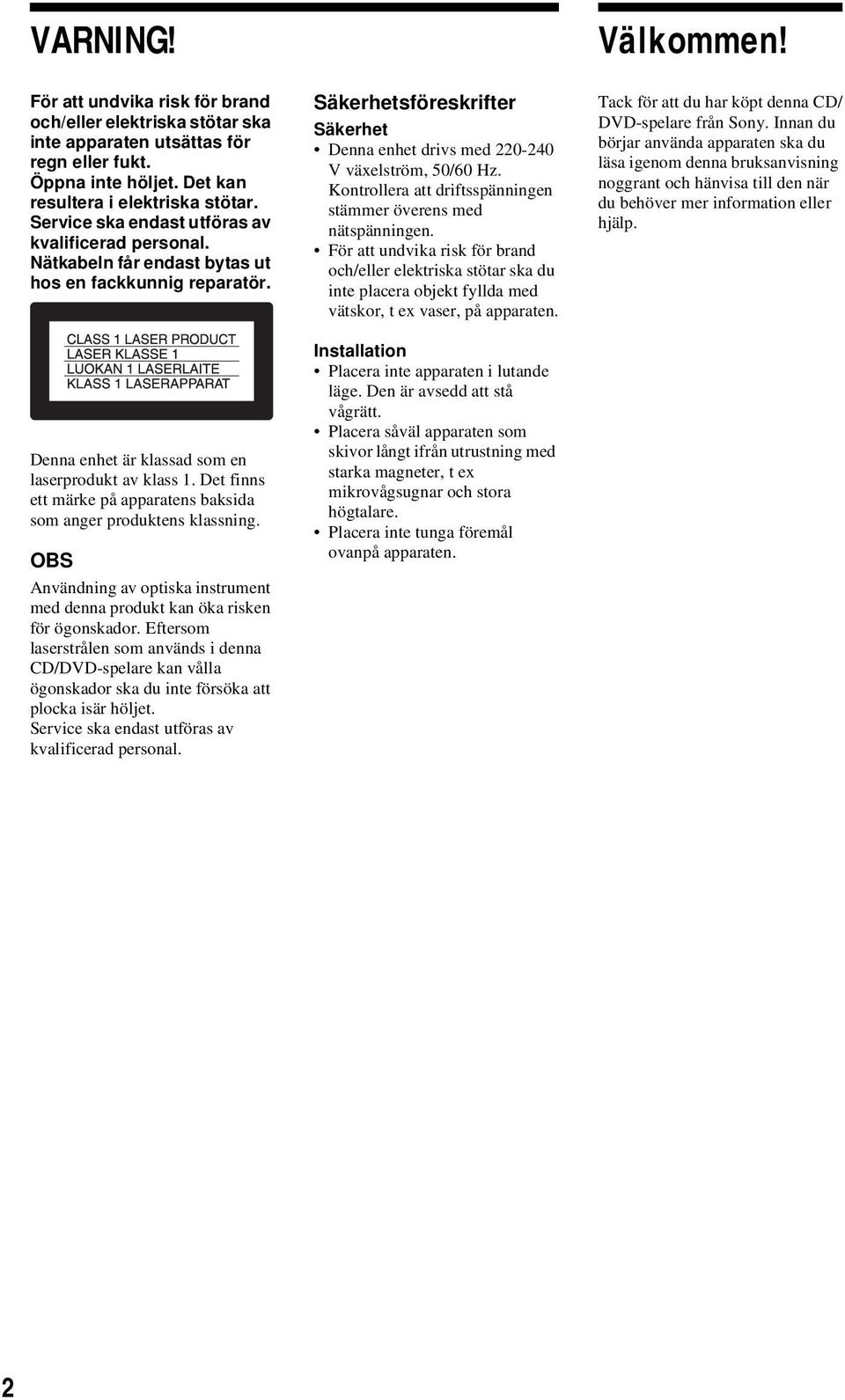

2 VARNING! Välkommen! För att undvika risk för brand och/eller elektriska stötar ska inte apparaten utsättas för regn eller fukt. Öppna inte höljet. Det kan resultera i elektriska stötar. Service ska endast utföras av kvalificerad personal. Nätkabeln får endast bytas ut hos en fackkunnig reparatör. Denna enhet är klassad som en laserprodukt av klass 1. Det finns ett märke på apparatens baksida som anger produktens klassning. OBS Användning av optiska instrument med denna produkt kan öka risken för ögonskador. Eftersom laserstrålen som används i denna CD/DVD-spelare kan vålla ögonskador ska du inte försöka att plocka isär höljet. Service ska endast utföras av kvalificerad personal. Säkerhetsföreskrifter Säkerhet Denna enhet drivs med V växelström, 50/60 Hz. Kontrollera att driftsspänningen stämmer överens med nätspänningen. För att undvika risk för brand och/eller elektriska stötar ska du inte placera objekt fyllda med vätskor, t ex vaser, på apparaten. Installation Placera inte apparaten i lutande läge. Den är avsedd att stå vågrätt. Placera såväl apparaten som skivor långt ifrån utrustning med starka magneter, t ex mikrovågsugnar och stora högtalare. Placera inte tunga föremål ovanpå apparaten. Tack för att du har köpt denna CD/ DVD-spelare från Sony. Innan du börjar använda apparaten ska du läsa igenom denna bruksanvisning noggrant och hänvisa till den när du behöver mer information eller hjälp. 2

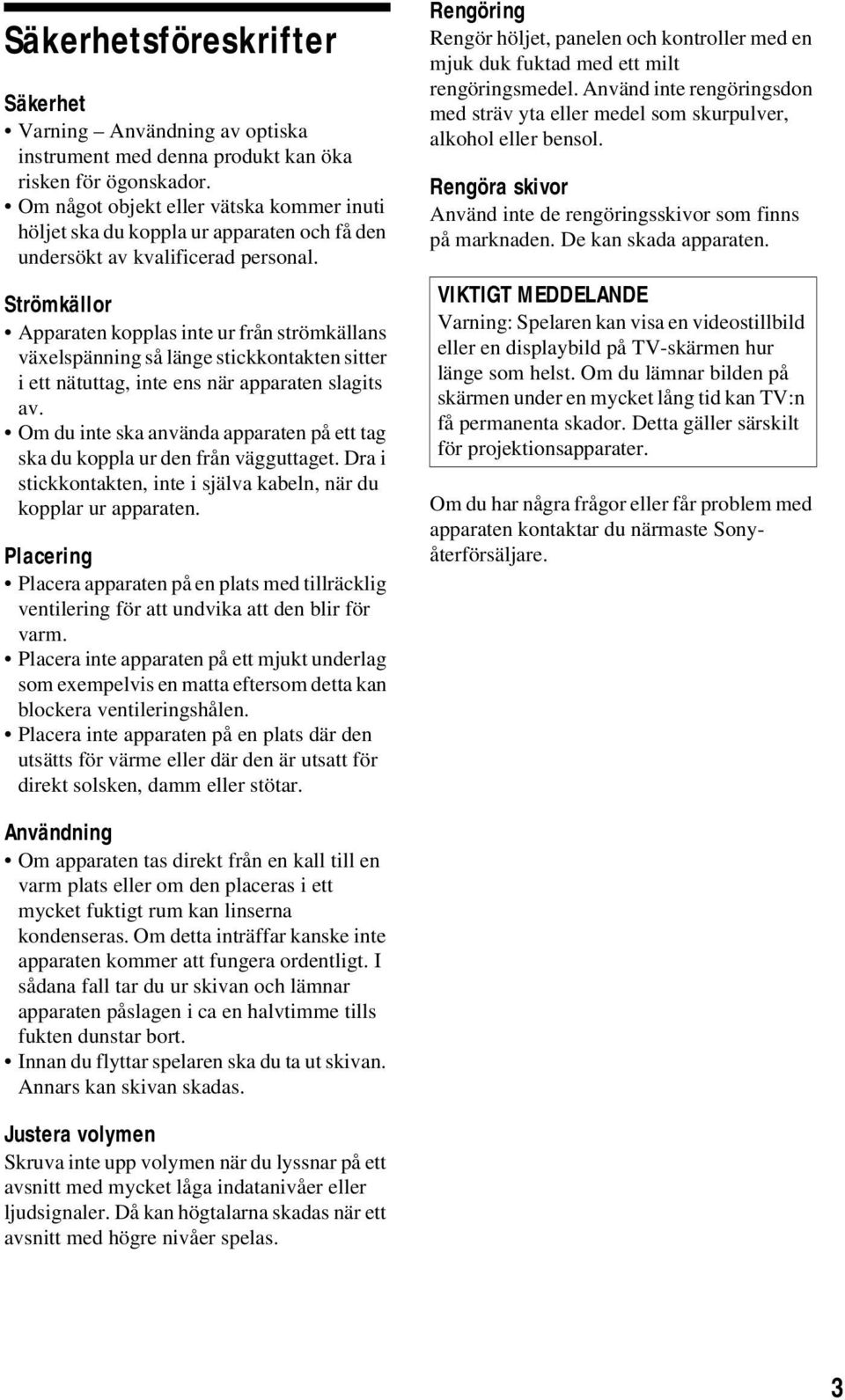

3 Säkerhetsföreskrifter Säkerhet Varning Användning av optiska instrument med denna produkt kan öka risken för ögonskador. Om något objekt eller vätska kommer inuti höljet ska du koppla ur apparaten och få den undersökt av kvalificerad personal. Strömkällor Apparaten kopplas inte ur från strömkällans växelspänning så länge stickkontakten sitter i ett nätuttag, inte ens när apparaten slagits av. Om du inte ska använda apparaten på ett tag ska du koppla ur den från vägguttaget. Dra i stickkontakten, inte i själva kabeln, när du kopplar ur apparaten. Placering Placera apparaten på en plats med tillräcklig ventilering för att undvika att den blir för varm. Placera inte apparaten på ett mjukt underlag som exempelvis en matta eftersom detta kan blockera ventileringshålen. Placera inte apparaten på en plats där den utsätts för värme eller där den är utsatt för direkt solsken, damm eller stötar. Rengöring Rengör höljet, panelen och kontroller med en mjuk duk fuktad med ett milt rengöringsmedel. Använd inte rengöringsdon med sträv yta eller medel som skurpulver, alkohol eller bensol. Rengöra skivor Använd inte de rengöringsskivor som finns på marknaden. De kan skada apparaten. VIKTIGT MEDDELANDE Varning: Spelaren kan visa en videostillbild eller en displaybild på TV-skärmen hur länge som helst. Om du lämnar bilden på skärmen under en mycket lång tid kan TV:n få permanenta skador. Detta gäller särskilt för projektionsapparater. Om du har några frågor eller får problem med apparaten kontaktar du närmaste Sonyåterförsäljare. Användning Om apparaten tas direkt från en kall till en varm plats eller om den placeras i ett mycket fuktigt rum kan linserna kondenseras. Om detta inträffar kanske inte apparaten kommer att fungera ordentligt. I sådana fall tar du ur skivan och lämnar apparaten påslagen i ca en halvtimme tills fukten dunstar bort. Innan du flyttar spelaren ska du ta ut skivan. Annars kan skivan skadas. Justera volymen Skruva inte upp volymen när du lyssnar på ett avsnitt med mycket låga indatanivåer eller ljudsignaler. Då kan högtalarna skadas när ett avsnitt med högre nivåer spelas. 3

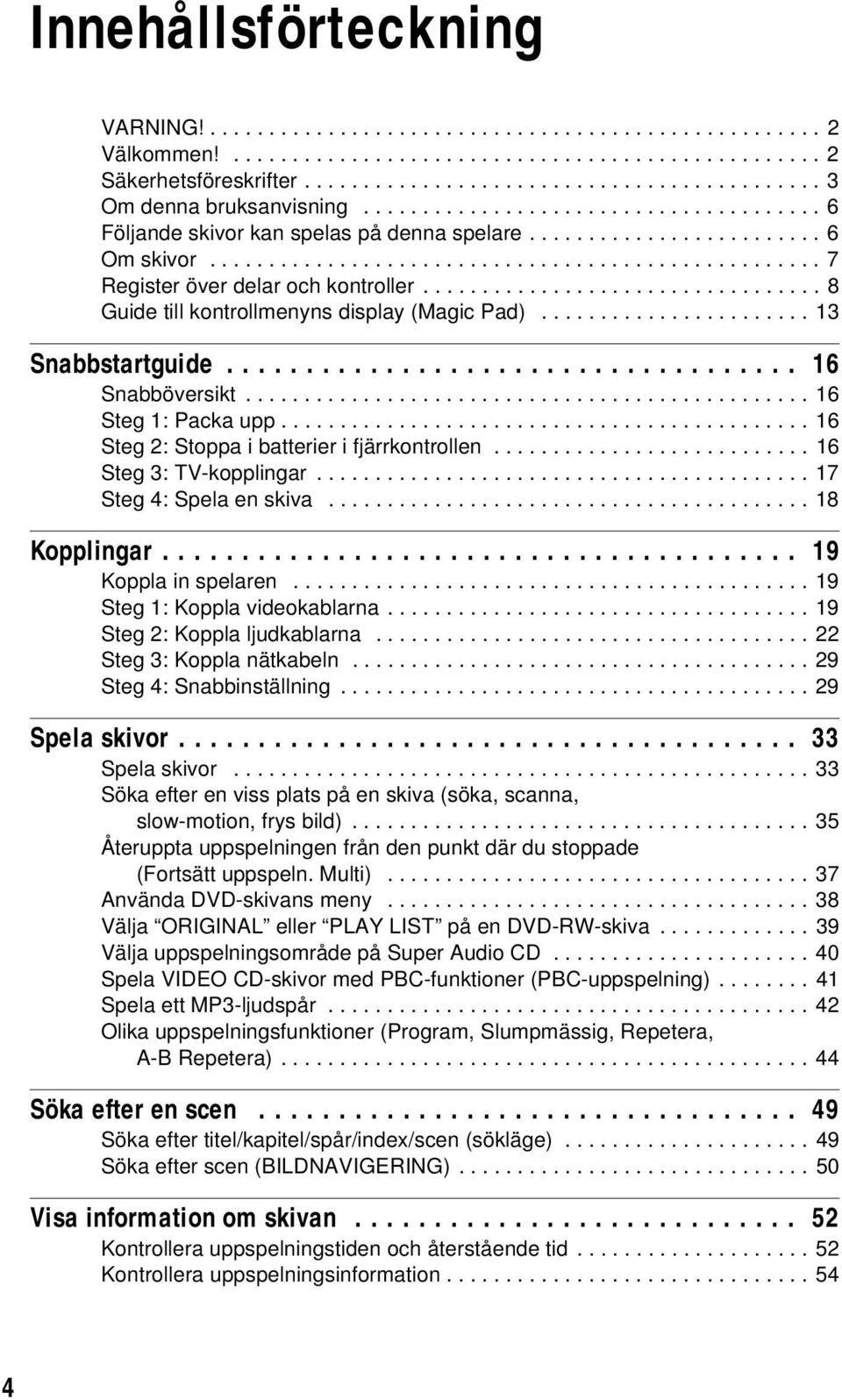

4 Innehållsförteckning VARNING! Välkommen! Säkerhetsföreskrifter Om denna bruksanvisning Följande skivor kan spelas på denna spelare Om skivor Register över delar och kontroller Guide till kontrollmenyns display (Magic Pad) Snabbstartguide Snabböversikt Steg 1: Packa upp Steg 2: Stoppa i batterier i fjärrkontrollen Steg 3: TV-kopplingar Steg 4: Spela en skiva Kopplingar Koppla in spelaren Steg 1: Koppla videokablarna Steg 2: Koppla ljudkablarna Steg 3: Koppla nätkabeln Steg 4: Snabbinställning Spela skivor Spela skivor Söka efter en viss plats på en skiva (söka, scanna, slow-motion, frys bild) Återuppta uppspelningen från den punkt där du stoppade (Fortsätt uppspeln. Multi) Använda DVD-skivans meny Välja ORIGINAL eller PLAY LIST på en DVD-RW-skiva Välja uppspelningsområde på Super Audio CD Spela VIDEO CD-skivor med PBC-funktioner (PBC-uppspelning) Spela ett MP3-ljudspår Olika uppspelningsfunktioner (Program, Slumpmässig, Repetera, A-B Repetera) Söka efter en scen Söka efter titel/kapitel/spår/index/scen (sökläge) Söka efter scen (BILDNAVIGERING) Visa information om skivan Kontrollera uppspelningstiden och återstående tid Kontrollera uppspelningsinformation

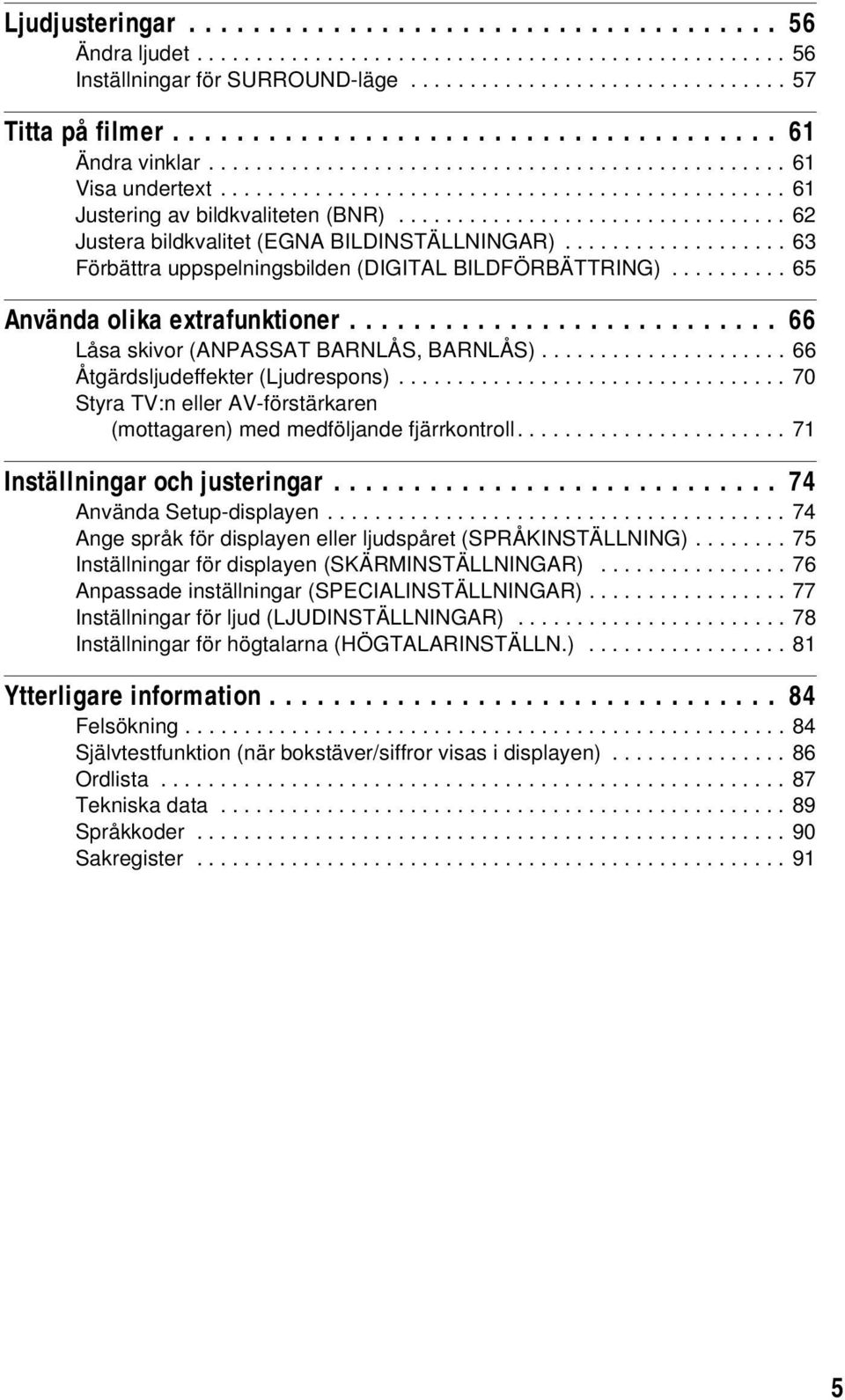

5 Ljudjusteringar Ändra ljudet Inställningar för SURROUND-läge Titta på filmer Ändra vinklar Visa undertext Justering av bildkvaliteten (BNR) Justera bildkvalitet (EGNA BILDINSTÄLLNINGAR) Förbättra uppspelningsbilden (DIGITAL BILDFÖRBÄTTRING) Använda olika extrafunktioner Låsa skivor (ANPASSAT BARNLÅS, BARNLÅS) Åtgärdsljudeffekter (Ljudrespons) Styra TV:n eller AV-förstärkaren (mottagaren) med medföljande fjärrkontroll Inställningar och justeringar Använda Setup-displayen Ange språk för displayen eller ljudspåret (SPRÅKINSTÄLLNING) Inställningar för displayen (SKÄRMINSTÄLLNINGAR) Anpassade inställningar (SPECIALINSTÄLLNINGAR) Inställningar för ljud (LJUDINSTÄLLNINGAR) Inställningar för högtalarna (HÖGTALARINSTÄLLN.) Ytterligare information Felsökning Självtestfunktion (när bokstäver/siffror visas i displayen) Ordlista Tekniska data Språkkoder Sakregister

6 NO Om denna bruksanvisning Följande skivor kan spelas på denna spelare Kontrollera modellnamnet Den här bruksanvisningen gäller för 2 modeller: DVP-NS705V och DVP-NS905V. Kontrollera modellnamnet genom att titta på spelarens frontpanel. DVP-NS905V är den modell som används i bilderna. Eventuella skillnader mellan modellerna anges tydligt i texten, exempelvis endast DVP-NS905V. Denna bruksanvisning beskriver kontrollerna på fjärrkontrollen. Du kan också använda kontroller på spelaren om de har samma eller liknande namn som de på fjärrkontrollen. DVD kan användas som en allmän beteckning för DVD VIDEO, DVD-R och DVD-RW. Betydelsen av ikonerna som används i bruksanvisningen beskrivs nedan: Ikon Betydelse Funktioner tillgängliga för DVD VIDEO eller DVD-R/ DVD-RW i videoläge Funktioner tillgängliga för DVD-RW i VR-läge (videoinspelning) Funktioner tillgängliga för VIDEO CD eller CD-R/CD- RW i formatet video-cd Funktioner tillgängliga för Super Audio CD Funktioner tillgängliga för musik-cd eller CD-R/CD-RW i formatet musik-cd Funktioner tillgängliga för DATA CD (CD-ROM/CD-R/ CD-RW som innehåller MP3*- ljudspår) * MP3 (MPEG 1 Audio Layer 3) är ett standardformat definierat av ISO/MPEG som komprimerar ljuddata. Skivformat DVD VIDEO (sid 87) DVD-RW (sid 87) Super Audio CD (sid 88) VIDEO CD Musik-CD DVD VIDEO och DVD-RW är varumärken. Områdeskod Spelaren har en områdeskod som är tryckt på apparatens baksida och du kan bara använda DVD VIDEO-skivor (endast uppspelning) som har samma områdeskod. Systemet används för att skydda upphovsrättigheter. DVD VIDEO med denna spelare. ALL kan också spelas på Om du försöker spela någon annan typ av DVD VIDEO visas meddelandet Det är inte tillåtet att spela upp denna skiva pga områdeskoden på TV-skärmen. Det kan finnas DVD VIDEO utan kod även om det är förbjudet att spela en viss DVD VIDEO i aktuellt område. 00W 00V 00Hz DVP XXXX X Områdeskod 6

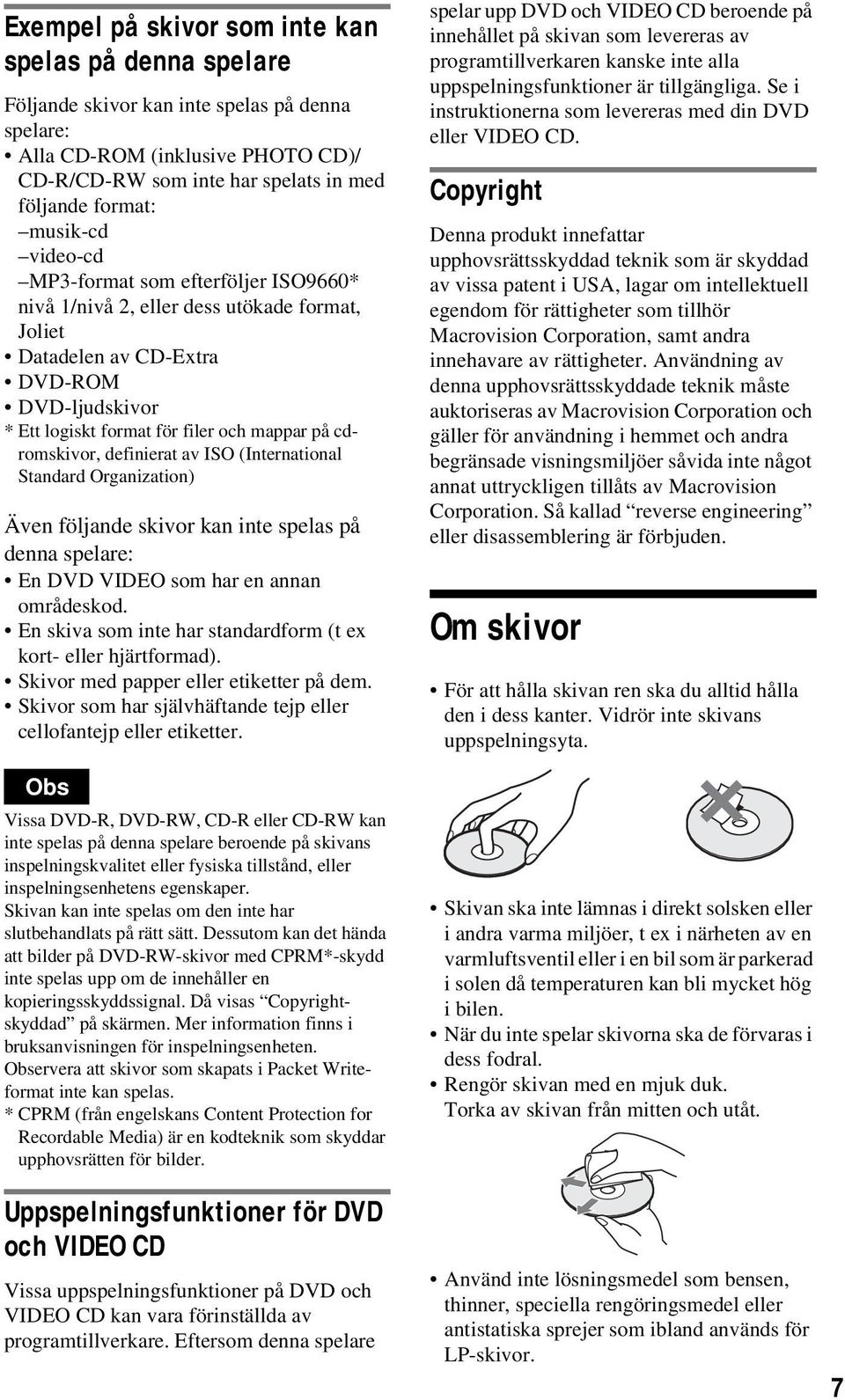

7 Exempel på skivor som inte kan spelas på denna spelare Följande skivor kan inte spelas på denna spelare: Alla CD-ROM (inklusive PHOTO CD)/ CD-R/CD-RW som inte har spelats in med följande format: musik-cd video-cd MP3-format som efterföljer ISO9660* nivå 1/nivå 2, eller dess utökade format, Joliet Datadelen av CD-Extra DVD-ROM DVD-ljudskivor * Ett logiskt format för filer och mappar på cdromskivor, definierat av ISO (International Standard Organization) Även följande skivor kan inte spelas på denna spelare: En DVD VIDEO som har en annan områdeskod. En skiva som inte har standardform (t ex kort- eller hjärtformad). Skivor med papper eller etiketter på dem. Skivor som har självhäftande tejp eller cellofantejp eller etiketter. Obs Vissa DVD-R, DVD-RW, CD-R eller CD-RW kan inte spelas på denna spelare beroende på skivans inspelningskvalitet eller fysiska tillstånd, eller inspelningsenhetens egenskaper. Skivan kan inte spelas om den inte har slutbehandlats på rätt sätt. Dessutom kan det hända att bilder på DVD-RW-skivor med CPRM*-skydd inte spelas upp om de innehåller en kopieringsskyddssignal. Då visas Copyrightskyddad på skärmen. Mer information finns i bruksanvisningen för inspelningsenheten. Observera att skivor som skapats i Packet Writeformat inte kan spelas. * CPRM (från engelskans Content Protection for Recordable Media) är en kodteknik som skyddar upphovsrätten för bilder. Uppspelningsfunktioner för DVD och VIDEO CD Vissa uppspelningsfunktioner på DVD och VIDEO CD kan vara förinställda av programtillverkare. Eftersom denna spelare spelar upp DVD och VIDEO CD beroende på innehållet på skivan som levereras av programtillverkaren kanske inte alla uppspelningsfunktioner är tillgängliga. Se i instruktionerna som levereras med din DVD eller VIDEO CD. Copyright Denna produkt innefattar upphovsrättsskyddad teknik som är skyddad av vissa patent i USA, lagar om intellektuell egendom för rättigheter som tillhör Macrovision Corporation, samt andra innehavare av rättigheter. Användning av denna upphovsrättsskyddade teknik måste auktoriseras av Macrovision Corporation och gäller för användning i hemmet och andra begränsade visningsmiljöer såvida inte något annat uttryckligen tillåts av Macrovision Corporation. Så kallad reverse engineering eller disassemblering är förbjuden. Om skivor För att hålla skivan ren ska du alltid hålla den i dess kanter. Vidrör inte skivans uppspelningsyta. Skivan ska inte lämnas i direkt solsken eller i andra varma miljöer, t ex i närheten av en varmluftsventil eller i en bil som är parkerad i solen då temperaturen kan bli mycket hög i bilen. När du inte spelar skivorna ska de förvaras i dess fodral. Rengör skivan med en mjuk duk. Torka av skivan från mitten och utåt. Använd inte lösningsmedel som bensen, thinner, speciella rengöringsmedel eller antistatiska sprejer som ibland används för LP-skivor. 7

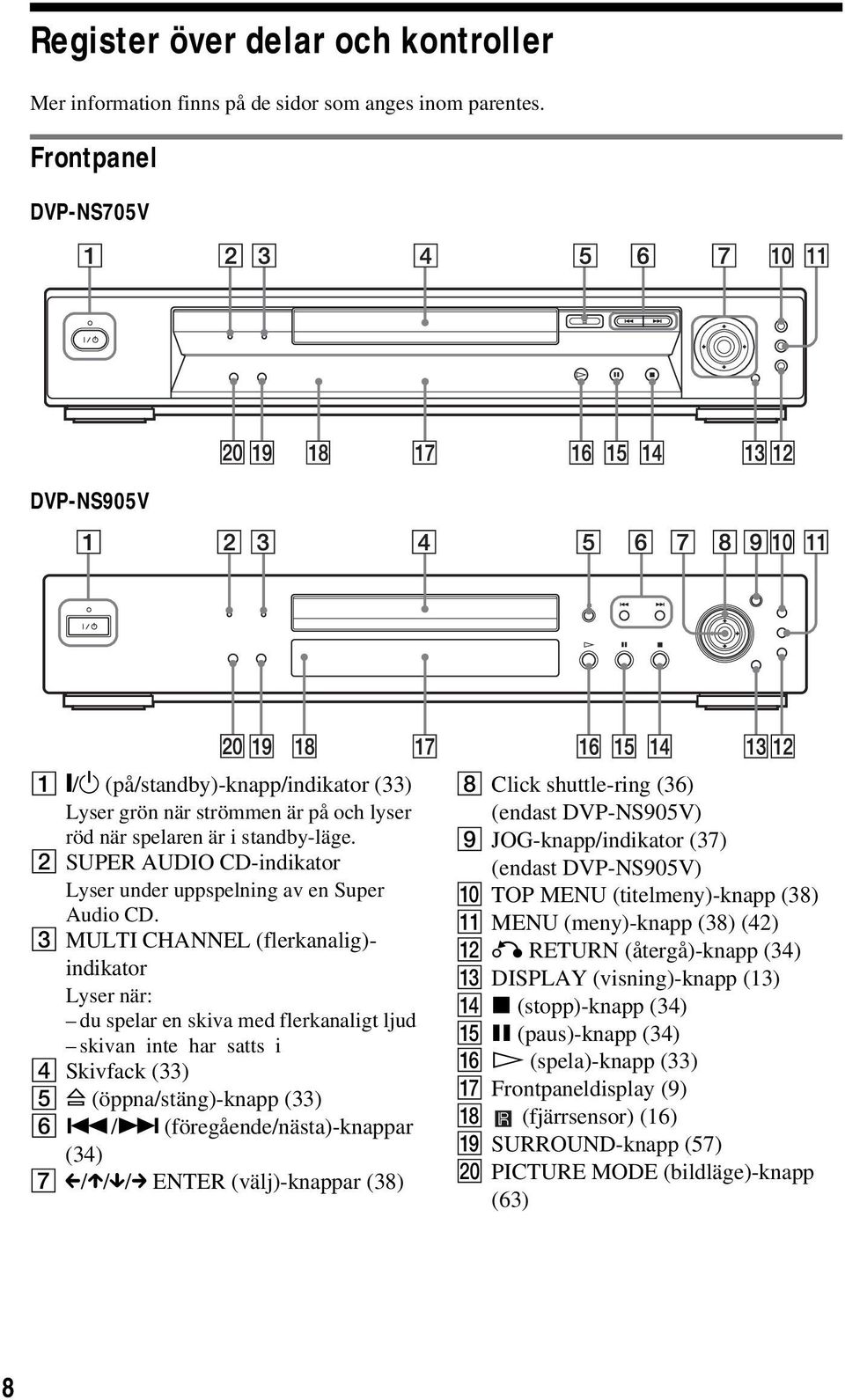

8 Register över delar och kontroller Mer information finns på de sidor som anges inom parentes. Frontpanel DVP-NS705V DVP-NS905V A [/1 (på/standby)-knapp/indikator (33) Lyser grön när strömmen är på och lyser röd när spelaren är i standby-läge. B SUPER AUDIO CD-indikator Lyser under uppspelning av en Super Audio CD. C MULTI CHANNEL (flerkanalig)- indikator Lyser när: du spelar en skiva med flerkanaligt ljud skivan inte har satts i D Skivfack (33) E A (öppna/stäng)-knapp (33) F./> (föregående/nästa)-knappar (34) G C/X/x/c ENTER (välj)-knappar (38) H Click shuttle-ring (36) (endast DVP-NS905V) I JOG-knapp/indikator (37) (endast DVP-NS905V) J TOP MENU (titelmeny)-knapp (38) K MENU (meny)-knapp (38) (42) L O RETURN (återgå)-knapp (34) M DISPLAY (visning)-knapp (13) N x (stopp)-knapp (34) O X (paus)-knapp (34) P H (spela)-knapp (33) Q Frontpaneldisplay (9) R (fjärrsensor) (16) S SURROUND-knapp (57) T PICTURE MODE (bildläge)-knapp (63) 8

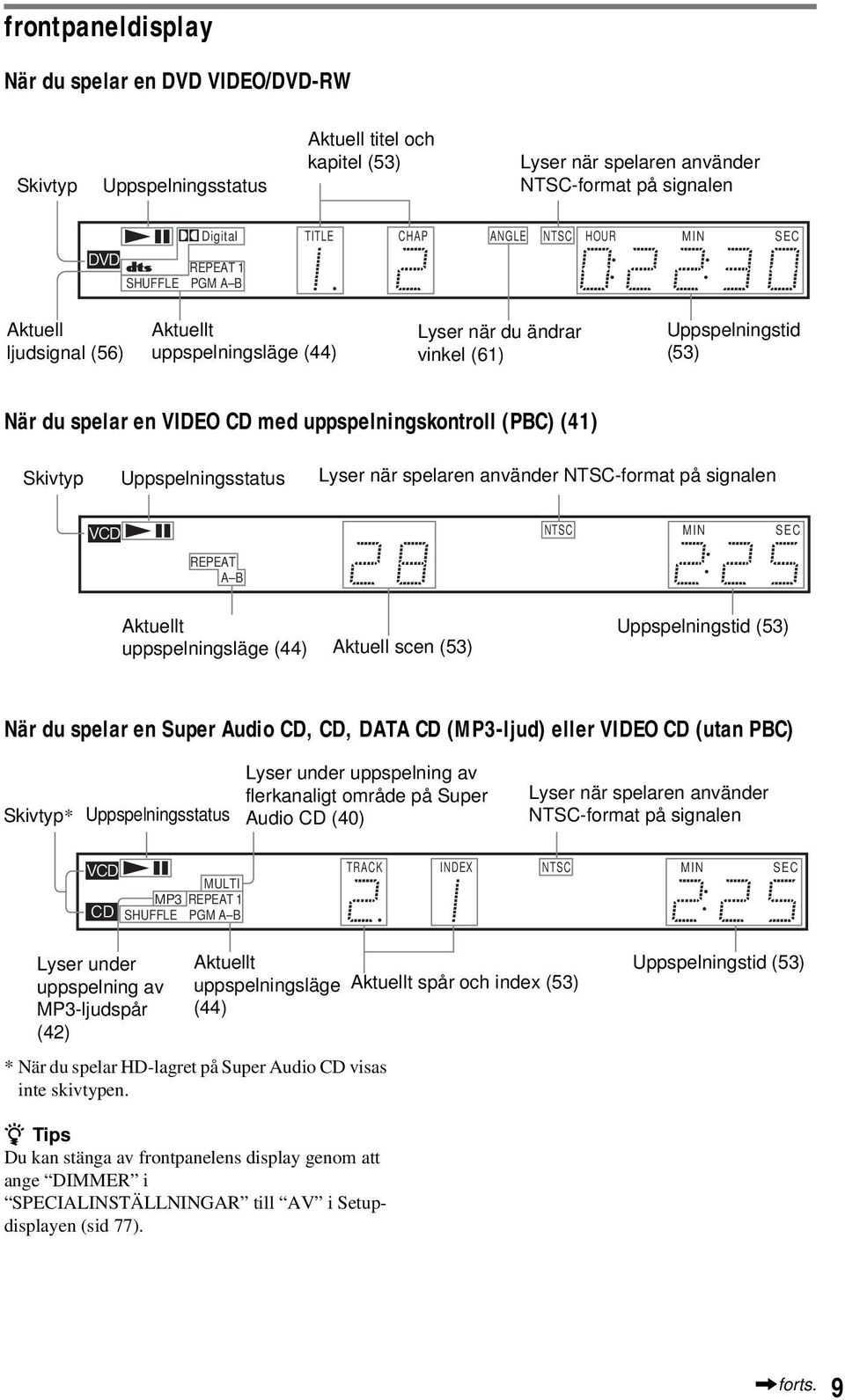

9 frontpaneldisplay När du spelar en DVD VIDEO/DVD-RW Skivtyp Uppspelningsstatus Aktuell titel och kapitel (53) Lyser när spelaren använder NTSC-format på signalen SHUFFLE Digital TITLE TRACK CHAP INDEX ANGLE NTSC HOUR MIN SEC MULTI REPEAT 1 PGM A B Aktuell ljudsignal (56) Aktuellt uppspelningsläge (44) Lyser när du ändrar vinkel (61) Uppspelningstid (53) När du spelar en VIDEO CD med uppspelningskontroll (PBC) (41) Skivtyp Uppspelningsstatus Lyser när spelaren använder NTSC-format på signalen Digital TITLE TRACK CHAP INDEX ANGLE NTSC HOUR MIN SEC MULTI MPEG REPEAT 1 SHUFFLE PGM A B Aktuellt uppspelningsläge (44) Aktuell scen (53) Uppspelningstid (53) När du spelar en Super Audio CD, CD, DATA CD (MP3-ljud) eller VIDEO CD (utan PBC) Skivtyp* Uppspelningsstatus Lyser under uppspelning av flerkanaligt område på Super Audio CD (40) Lyser när spelaren använder NTSC-format på signalen MP3 SHUFFLE Digital TITLE TRACK CHAP INDEX ANGLE NTSC HOUR MIN SEC MULTI REPEAT 1 PGM A B Lyser under uppspelning av MP3-ljudspår (42) Aktuellt uppspelningsläge Aktuellt spår och index (53) (44) * När du spelar HD-lagret på Super Audio CD visas inte skivtypen. Uppspelningstid (53) z Tips Du kan stänga av frontpanelens display genom att ange DIMMER i SPECIALINSTÄLLNINGAR till AV i Setupdisplayen (sid 77).,forts. 9

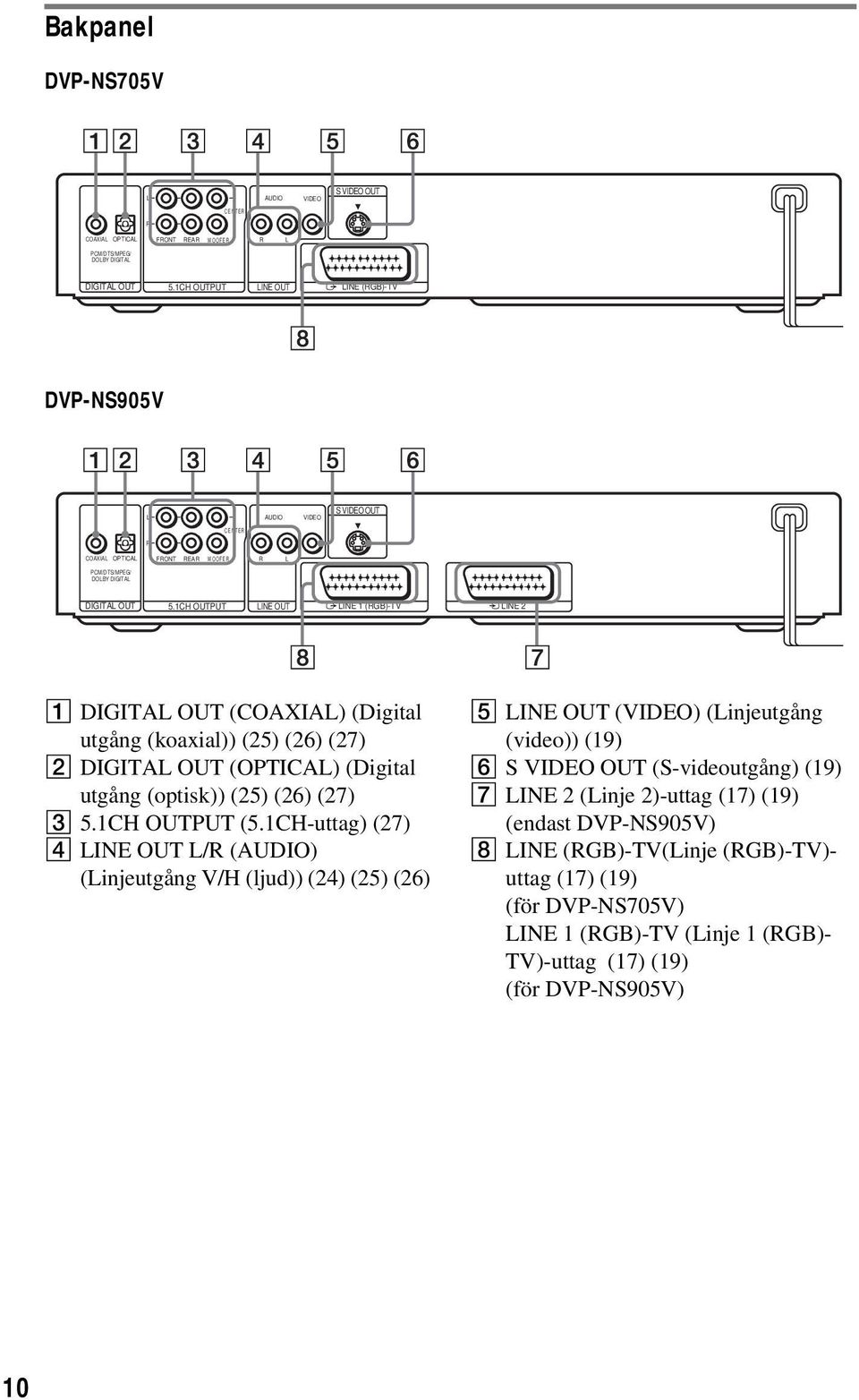

10 Bakpanel DVP-NS705V L AUDIO VIDEO S VIDEO OUT CENTER R COAXIAL OPTICAL FRONT REAR WOOFER R L PCM/DTS/MPEG/ DOLBY DIGITAL DIGITAL OUT 5.1CH OUTPUT LINE OUT LINE (RGB)-TV DVP-NS905V L AUDIO VIDEO S VIDEO OUT CENTER R COAXIAL OPTICAL FRONT REAR WOOFER R L PCM/DTS/MPEG/ DOLBY DIGITAL DIGITAL OUT 5.1CH OUTPUT LINE OUT LINE 1 (RGB)-TV LINE 2 A DIGITAL OUT (COAXIAL) (Digital utgång (koaxial)) (25) (26) (27) B DIGITAL OUT (OPTICAL) (Digital utgång (optisk)) (25) (26) (27) C 5.1CH OUTPUT (5.1CH-uttag) (27) D LINE OUT L/R (AUDIO) (Linjeutgång V/H (ljud)) (24) (25) (26) E LINE OUT (VIDEO) (Linjeutgång (video)) (19) F S VIDEO OUT (S-videoutgång) (19) G LINE 2 (Linje 2)-uttag (17) (19) (endast DVP-NS905V) H LINE (RGB)-TV(Linje (RGB)-TV)- uttag (17) (19) (för DVP-NS705V) LINE 1 (RGB)-TV (Linje 1 (RGB)- TV)-uttag (17) (19) (för DVP-NS905V) 10

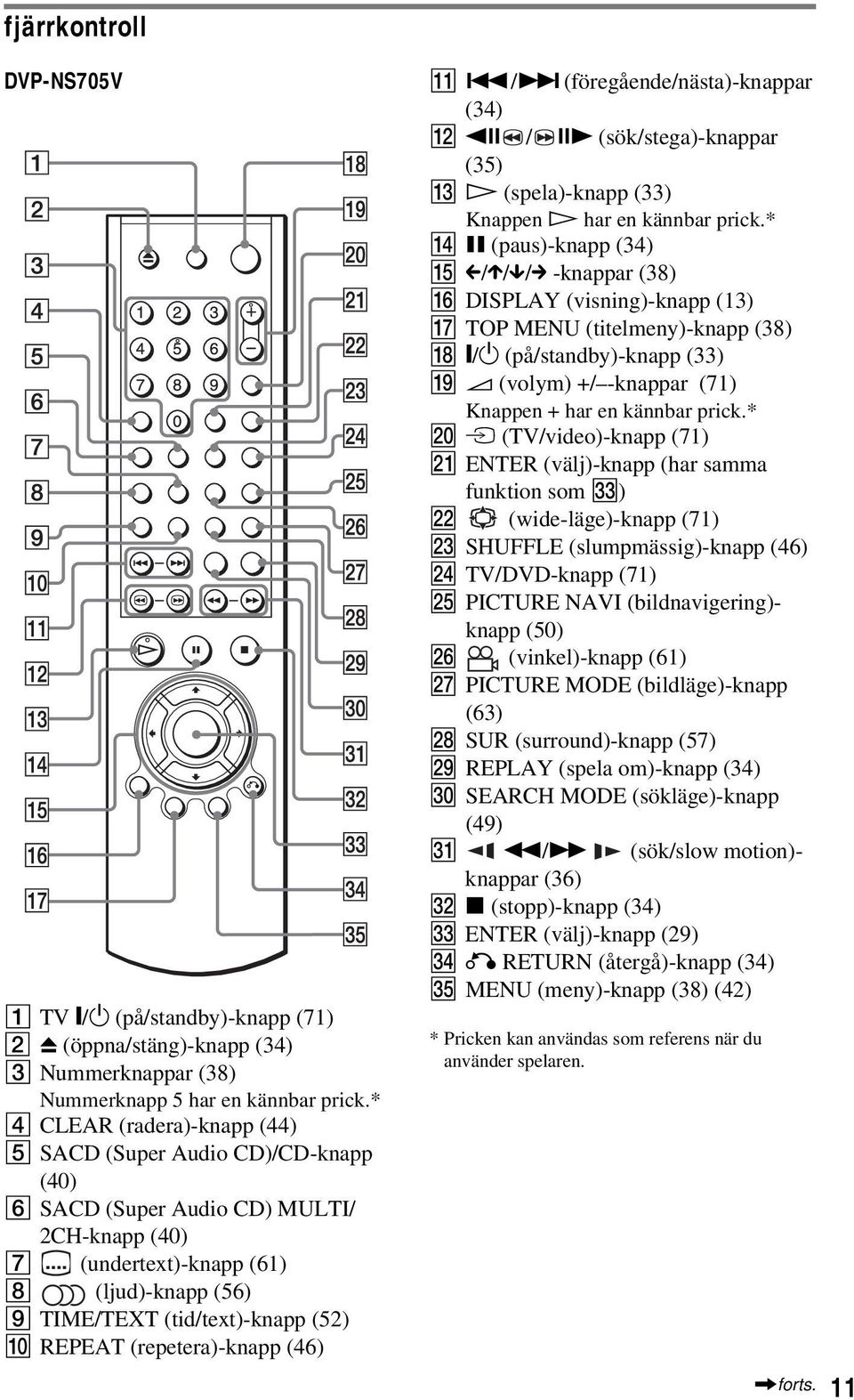

11 fjärrkontroll DVP-NS705V A TV [/1 (på/standby)-knapp (71) B Z (öppna/stäng)-knapp (34) C Nummerknappar (38) Nummerknapp 5 har en kännbar prick.* D CLEAR (radera)-knapp (44) E SACD (Super Audio CD)/CD-knapp (40) F SACD (Super Audio CD) MULTI/ 2CH-knapp (40) G (undertext)-knapp (61) H (ljud)-knapp (56) I TIME/TEXT (tid/text)-knapp (52) J REPEAT (repetera)-knapp (46) K./> (föregående/nästa)-knappar (34) L c / C (sök/stega)-knappar (35) M H (spela)-knapp (33) Knappen H har en kännbar prick.* N X (paus)-knapp (34) O C/X/x/c -knappar (38) P DISPLAY (visning)-knapp (13) Q TOP MENU (titelmeny)-knapp (38) R [/1 (på/standby)-knapp (33) S 2 (volym) +/ -knappar (71) Knappen + har en kännbar prick.* T t (TV/video)-knapp (71) U ENTER (välj)-knapp (har samma funktion som ed) V (wide-läge)-knapp (71) W SHUFFLE (slumpmässig)-knapp (46) X TV/DVD-knapp (71) Y PICTURE NAVI (bildnavigering)- knapp (50) Z (vinkel)-knapp (61) wj PICTURE MODE (bildläge)-knapp (63) wk SUR (surround)-knapp (57) wl REPLAY (spela om)-knapp (34) e; SEARCH MODE (sökläge)-knapp (49) ea m/m (sök/slow motion)- knappar (36) es x (stopp)-knapp (34) ed ENTER (välj)-knapp (29) ef O RETURN (återgå)-knapp (34) eg MENU (meny)-knapp (38) (42) * Pricken kan användas som referens när du använder spelaren.,forts. 11

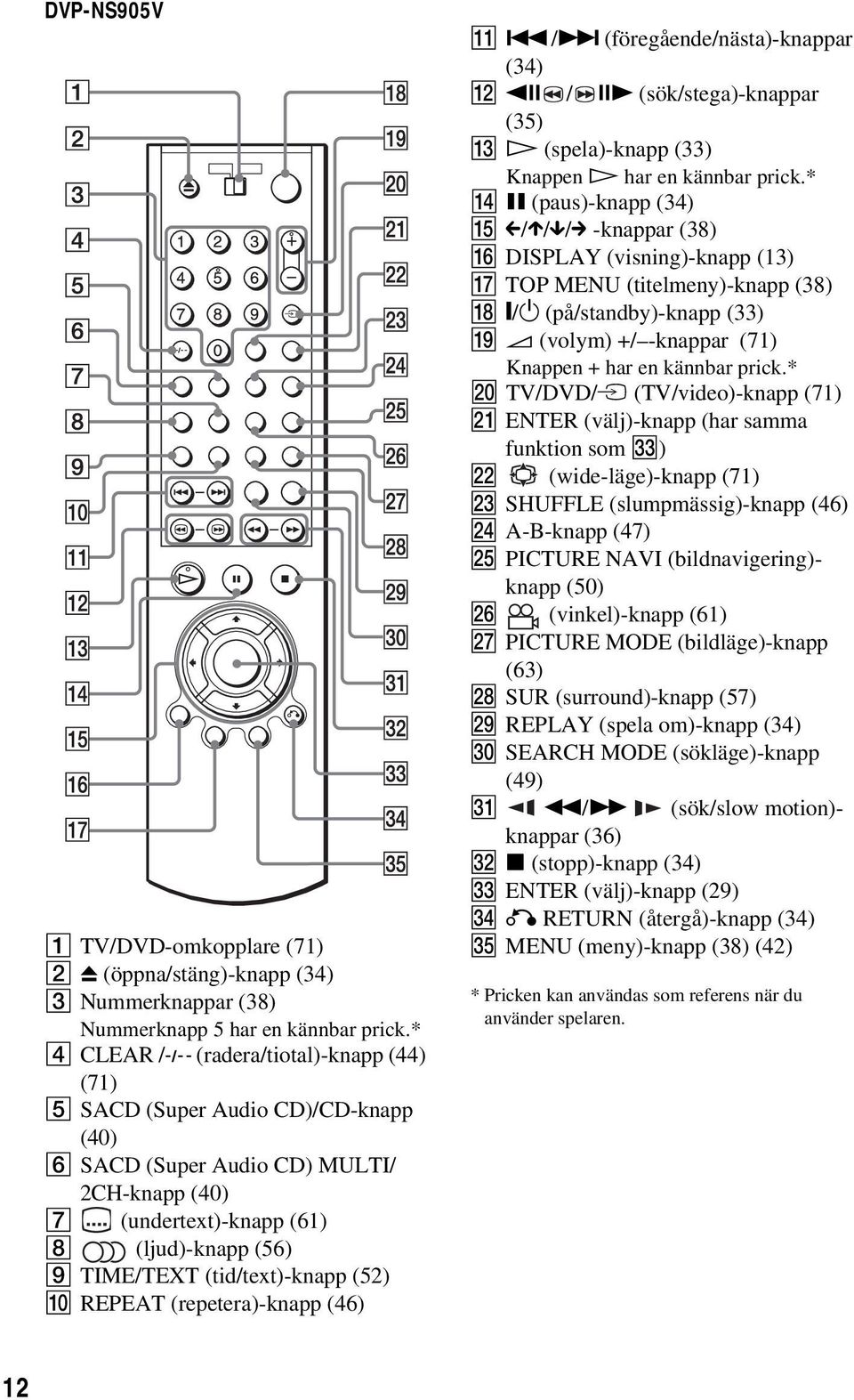

12 DVP-NS905V A TV/DVD-omkopplare (71) B Z (öppna/stäng)-knapp (34) C Nummerknappar (38) Nummerknapp 5 har en kännbar prick.* D CLEAR /- (radera/tiotal)-knapp (44) (71) E SACD (Super Audio CD)/CD-knapp (40) F SACD (Super Audio CD) MULTI/ 2CH-knapp (40) G (undertext)-knapp (61) H (ljud)-knapp (56) I TIME/TEXT (tid/text)-knapp (52) J REPEAT (repetera)-knapp (46) K./> (föregående/nästa)-knappar (34) L c / C (sök/stega)-knappar (35) M H (spela)-knapp (33) Knappen H har en kännbar prick.* N X (paus)-knapp (34) O C/X/x/c -knappar (38) P DISPLAY (visning)-knapp (13) Q TOP MENU (titelmeny)-knapp (38) R [/1 (på/standby)-knapp (33) S 2 (volym) +/ -knappar (71) Knappen + har en kännbar prick.* T TV/DVD/t (TV/video)-knapp (71) U ENTER (välj)-knapp (har samma funktion som ed) V (wide-läge)-knapp (71) W SHUFFLE (slumpmässig)-knapp (46) X A-B-knapp (47) Y PICTURE NAVI (bildnavigering)- knapp (50) Z (vinkel)-knapp (61) wj PICTURE MODE (bildläge)-knapp (63) wk SUR (surround)-knapp (57) wl REPLAY (spela om)-knapp (34) e; SEARCH MODE (sökläge)-knapp (49) ea m/m (sök/slow motion)- knappar (36) es x (stopp)-knapp (34) ed ENTER (välj)-knapp (29) ef O RETURN (återgå)-knapp (34) eg MENU (meny)-knapp (38) (42) * Pricken kan användas som referens när du använder spelaren. 12

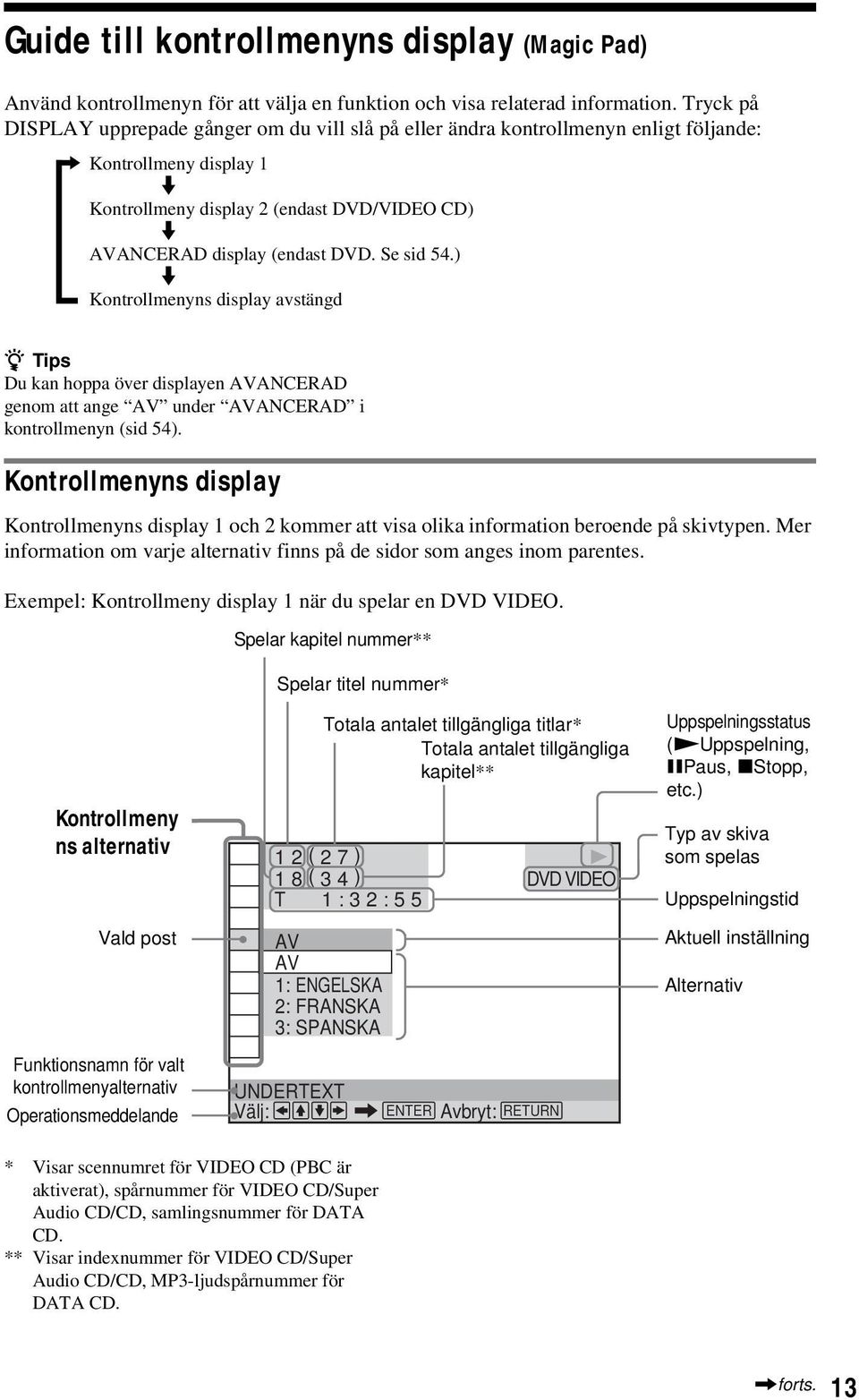

13 Guide till kontrollmenyns display (Magic Pad) Använd kontrollmenyn för att välja en funktion och visa relaterad information. Tryck på DISPLAY upprepade gånger om du vill slå på eller ändra kontrollmenyn enligt följande:, Kontrollmeny display 1 m Kontrollmeny display 2 (endast DVD/VIDEO CD) m AVANCERAD display (endast DVD. Se sid 54.) m Kontrollmenyns display avstängd z Tips Du kan hoppa över displayen AVANCERAD genom att ange AV under AVANCERAD i kontrollmenyn (sid 54). Kontrollmenyns display Kontrollmenyns display 1 och 2 kommer att visa olika information beroende på skivtypen. Mer information om varje alternativ finns på de sidor som anges inom parentes. Exempel: Kontrollmeny display 1 när du spelar en DVD VIDEO. Spelar kapitel nummer** Spelar titel nummer* Kontrollmeny ns alternativ Vald post Funktionsnamn för valt kontrollmenyalternativ Operationsmeddelande 1 2 ( 2 7 ) 1 8 ( 3 4 ) T 1 : 3 2 : 5 5 AV AV 1: ENGELSKA 2: FRANSKA 3: SPANSKA UNDERTEXT Välj: Totala antalet tillgängliga titlar* Totala antalet tillgängliga kapitel** ENTER Avbryt: DVD VIDEO RETURN Uppspelningsstatus (NUppspelning, XPaus, xstopp, etc.) Typ av skiva som spelas Uppspelningstid Aktuell inställning Alternativ * Visar scennumret för VIDEO CD (PBC är aktiverat), spårnummer för VIDEO CD/Super Audio CD/CD, samlingsnummer för DATA CD. ** Visar indexnummer för VIDEO CD/Super Audio CD/CD, MP3-ljudspårnummer för DATA CD.,forts. 13

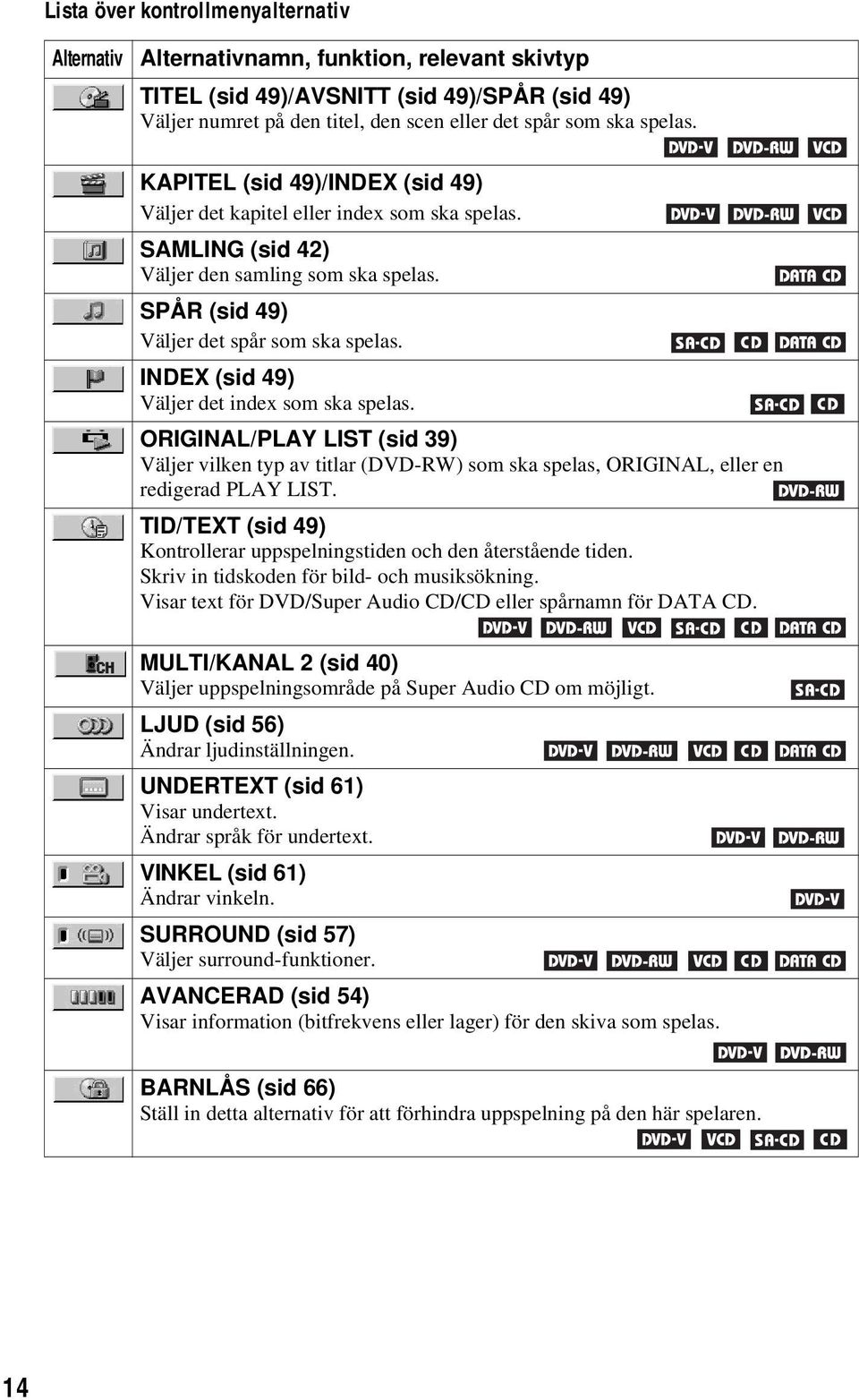

14 Lista över kontrollmenyalternativ Alternativ Alternativnamn, funktion, relevant skivtyp TITEL (sid 49)/AVSNITT (sid 49)/SPÅR (sid 49) Väljer numret på den titel, den scen eller det spår som ska spelas. KAPITEL (sid 49)/INDEX (sid 49) Väljer det kapitel eller index som ska spelas. SAMLING (sid 42) Väljer den samling som ska spelas. SPÅR (sid 49) Väljer det spår som ska spelas. INDEX (sid 49) Väljer det index som ska spelas. ORIGINAL/PLAY LIST (sid 39) Väljer vilken typ av titlar (DVD-RW) som ska spelas, ORIGINAL, eller en redigerad PLAY LIST. TID/TEXT (sid 49) Kontrollerar uppspelningstiden och den återstående tiden. Skriv in tidskoden för bild- och musiksökning. Visar text för DVD/Super Audio CD/CD eller spårnamn för DATA CD. MULTI/KANAL 2 (sid 40) Väljer uppspelningsområde på Super Audio CD om möjligt. LJUD (sid 56) Ändrar ljudinställningen. UNDERTEXT (sid 61) Visar undertext. Ändrar språk för undertext. VINKEL (sid 61) Ändrar vinkeln. SURROUND (sid 57) Väljer surround-funktioner. AVANCERAD (sid 54) Visar information (bitfrekvens eller lager) för den skiva som spelas. BARNLÅS (sid 66) Ställ in detta alternativ för att förhindra uppspelning på den här spelaren. 14

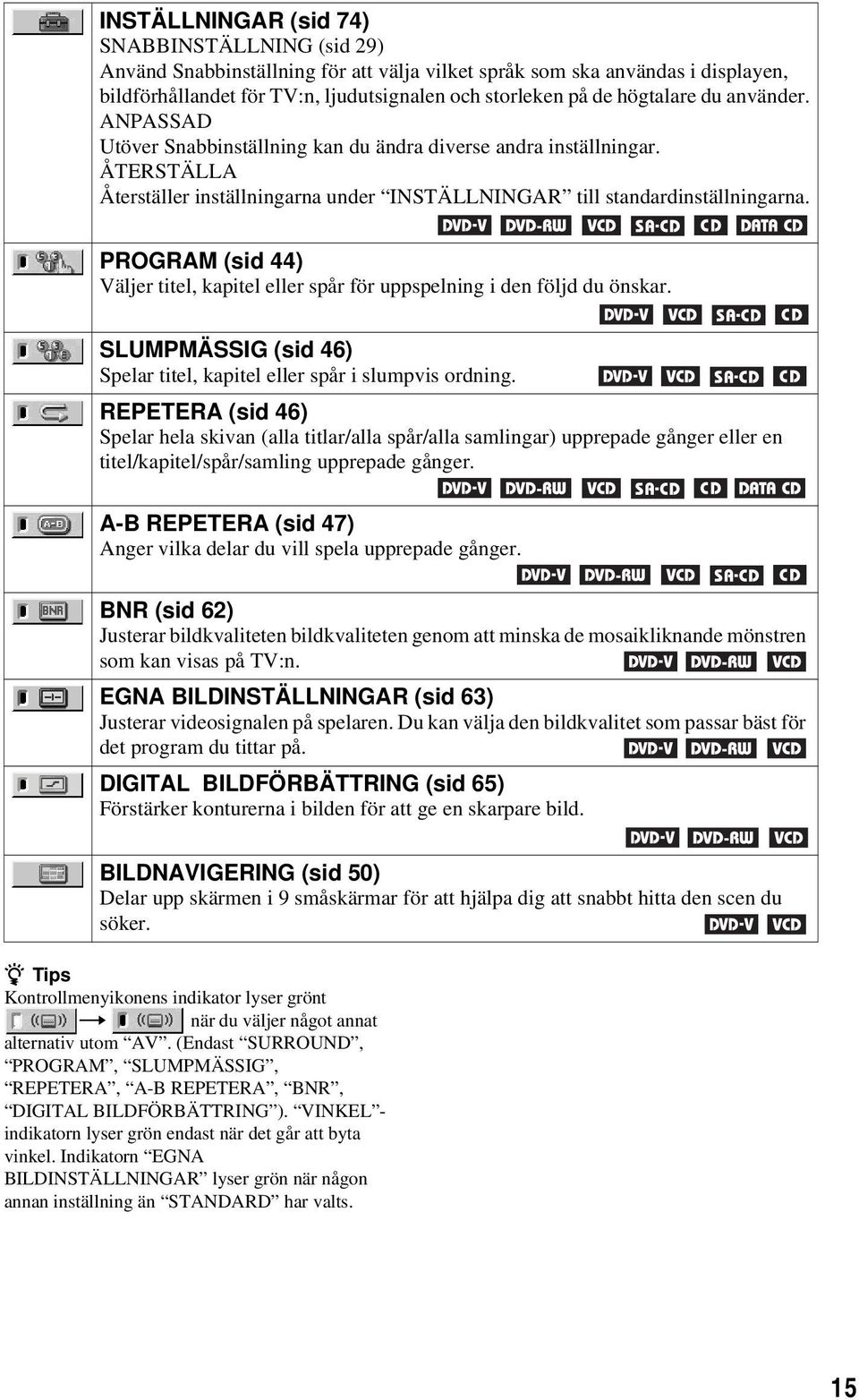

15 INSTÄLLNINGAR (sid 74) SNABBINSTÄLLNING (sid 29) Använd Snabbinställning för att välja vilket språk som ska användas i displayen, bildförhållandet för TV:n, ljudutsignalen och storleken på de högtalare du använder. ANPASSAD Utöver Snabbinställning kan du ändra diverse andra inställningar. ÅTERSTÄLLA Återställer inställningarna under INSTÄLLNINGAR till standardinställningarna. PROGRAM (sid 44) Väljer titel, kapitel eller spår för uppspelning i den följd du önskar. SLUMPMÄSSIG (sid 46) Spelar titel, kapitel eller spår i slumpvis ordning. REPETERA (sid 46) Spelar hela skivan (alla titlar/alla spår/alla samlingar) upprepade gånger eller en titel/kapitel/spår/samling upprepade gånger. A-B REPETERA (sid 47) Anger vilka delar du vill spela upprepade gånger. BNR (sid 62) Justerar bildkvaliteten bildkvaliteten genom att minska de mosaikliknande mönstren som kan visas på TV:n. EGNA BILDINSTÄLLNINGAR (sid 63) Justerar videosignalen på spelaren. Du kan välja den bildkvalitet som passar bäst för det program du tittar på. DIGITAL BILDFÖRBÄTTRING (sid 65) Förstärker konturerna i bilden för att ge en skarpare bild. BILDNAVIGERING (sid 50) Delar upp skärmen i 9 småskärmar för att hjälpa dig att snabbt hitta den scen du söker. z Tips Kontrollmenyikonens indikator lyser grönt t när du väljer något annat alternativ utom AV. (Endast SURROUND, PROGRAM, SLUMPMÄSSIG, REPETERA, A-B REPETERA, BNR, DIGITAL BILDFÖRBÄTTRING ). VINKEL - indikatorn lyser grön endast när det går att byta vinkel. Indikatorn EGNA BILDINSTÄLLNINGAR lyser grön när någon annan inställning än STANDARD har valts. 15

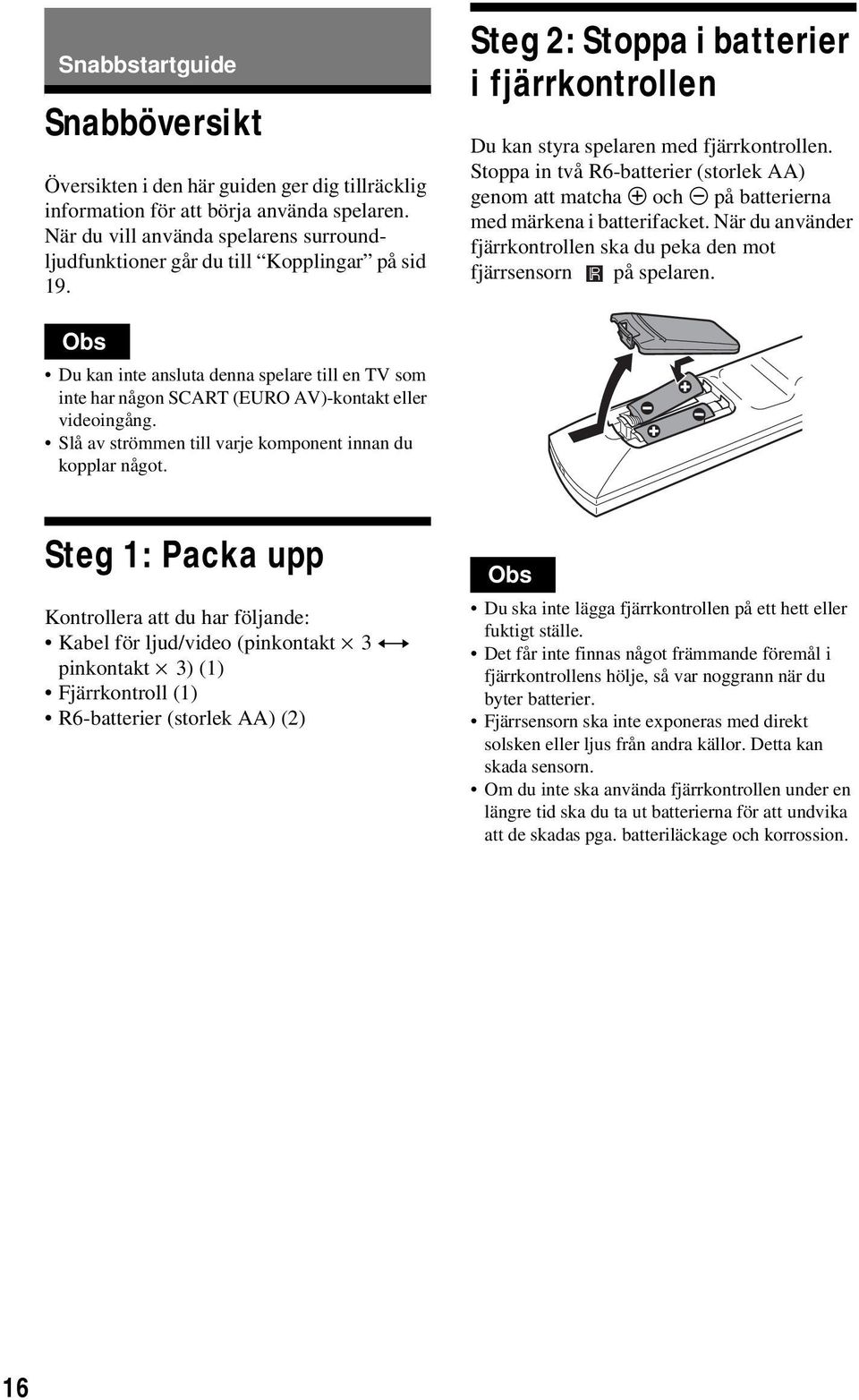

16 Snabbstartguide Snabböversikt Översikten i den här guiden ger dig tillräcklig information för att börja använda spelaren. När du vill använda spelarens surroundljudfunktioner går du till Kopplingar på sid 19. Steg 2: Stoppa i batterier i fjärrkontrollen Du kan styra spelaren med fjärrkontrollen. Stoppa in två R6-batterier (storlek AA) genom att matcha 3 och # på batterierna med märkena i batterifacket. När du använder fjärrkontrollen ska du peka den mot fjärrsensorn på spelaren. Obs Du kan inte ansluta denna spelare till en TV som inte har någon SCART (EURO AV)-kontakt eller videoingång. Slå av strömmen till varje komponent innan du kopplar något. Steg 1: Packa upp Kontrollera att du har följande: Kabel för ljud/video (pinkontakt 3 y pinkontakt 3) (1) Fjärrkontroll (1) R6-batterier (storlek AA) (2) Obs Du ska inte lägga fjärrkontrollen på ett hett eller fuktigt ställe. Det får inte finnas något främmande föremål i fjärrkontrollens hölje, så var noggrann när du byter batterier. Fjärrsensorn ska inte exponeras med direkt solsken eller ljus från andra källor. Detta kan skada sensorn. Om du inte ska använda fjärrkontrollen under en längre tid ska du ta ut batterierna för att undvika att de skadas pga. batteriläckage och korrossion. 16

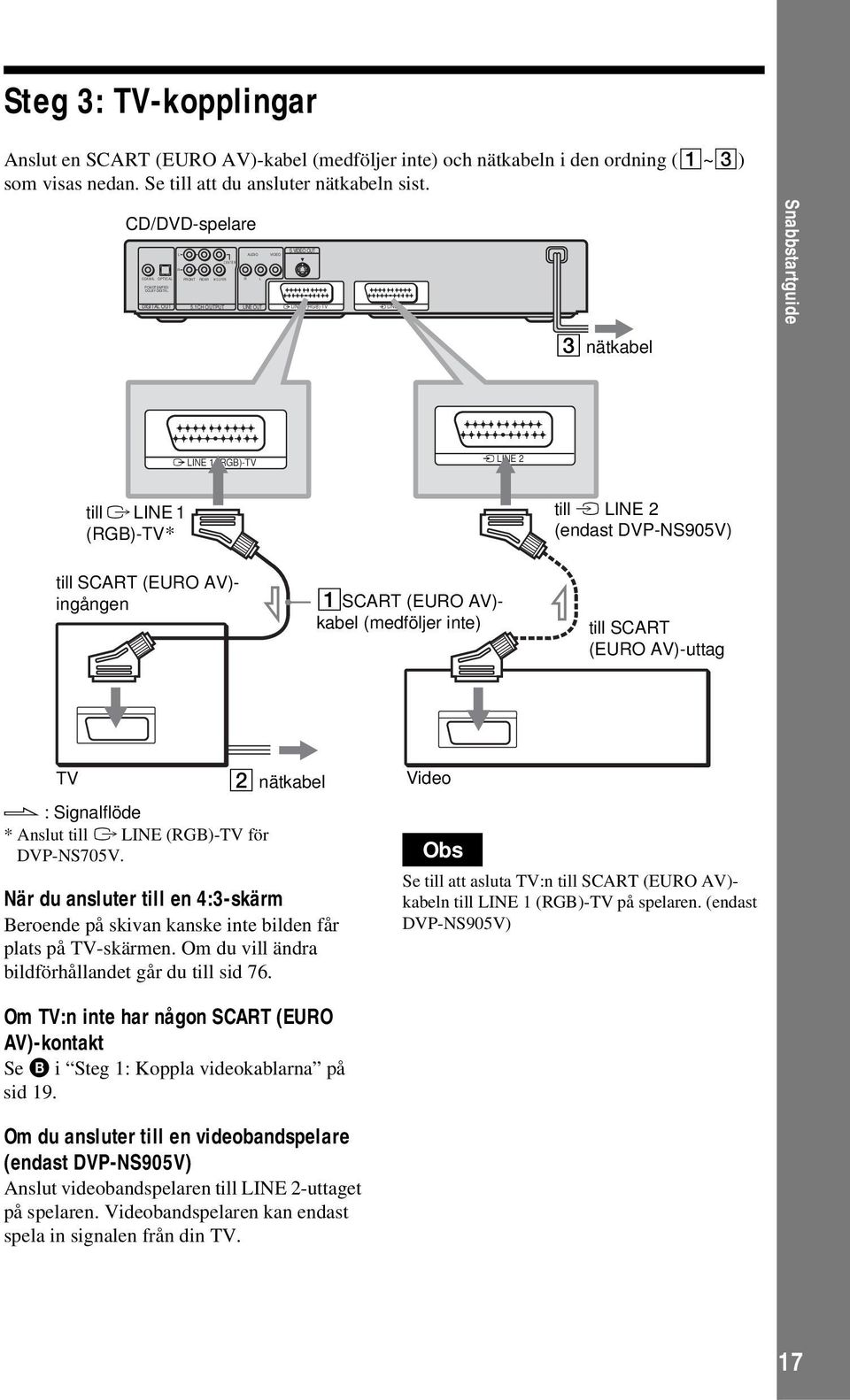

17 L CENTER R COAXIAL OPTICAL FRONT REAR WOOFER PCM/DTS/MPEG/ DOLBY DIGITAL R AUDIO L VIDEO Steg 3: TV-kopplingar Anslut en SCART (EURO AV)-kabel (medföljer inte) och nätkabeln i den ordning (1~3) som visas nedan. Se till att du ansluter nätkabeln sist. CD/DVD-spelare S VIDEO OUT DIGITAL OUT 5.1CH OUTPUT LINE OUT LINE 1 (RGB)-TV LINE 2 Snabbstartguide 3 nätkabel LINE 1 (RGB)-TV LINE 1 (RGB)-TV LINE 2 till T LINE 1 (RGB)-TV* till t LINE 2 (endast DVP-NS905V) till SCART (EURO AV)- ingången 1SCART (EURO AV)- kabel (medföljer inte) till SCART (EURO AV)-uttag TV 2 nätkabel l : Signalflöde * Anslut till T LINE (RGB)-TV för DVP-NS705V. När du ansluter till en 4:3-skärm Beroende på skivan kanske inte bilden får plats på TV-skärmen. Om du vill ändra bildförhållandet går du till sid 76. Video Obs Se till att asluta TV:n till SCART (EURO AV)- kabeln till LINE 1 (RGB)-TV på spelaren. (endast DVP-NS905V) Om TV:n inte har någon SCART (EURO AV)-kontakt Se B i Steg 1: Koppla videokablarna på sid 19. Om du ansluter till en videobandspelare (endast DVP-NS905V) Anslut videobandspelaren till LINE 2-uttaget på spelaren. Videobandspelaren kan endast spela in signalen från din TV. 17

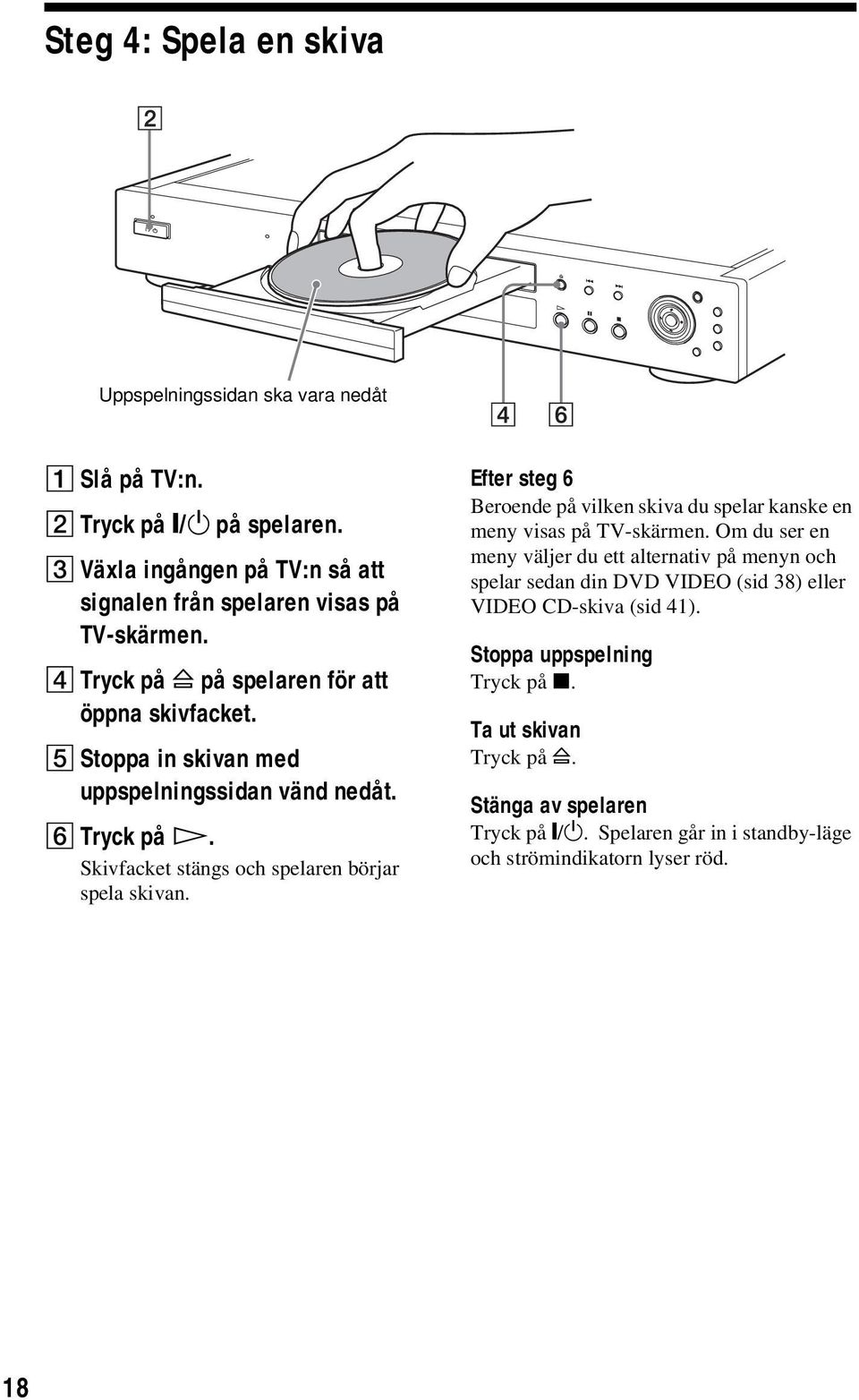

18 Steg 4: Spela en skiva Uppspelningssidan ska vara nedåt A Slå på TV:n. B Tryck på [/1 på spelaren. C Växla ingången på TV:n så att signalen från spelaren visas på TV-skärmen. D Tryck på A på spelaren för att öppna skivfacket. E Stoppa in skivan med uppspelningssidan vänd nedåt. F Tryck på H. Skivfacket stängs och spelaren börjar spela skivan. Efter steg 6 Beroende på vilken skiva du spelar kanske en meny visas på TV-skärmen. Om du ser en meny väljer du ett alternativ på menyn och spelar sedan din DVD VIDEO (sid 38) eller VIDEO CD-skiva (sid 41). Stoppa uppspelning Tryck på x. Ta ut skivan Tryck på A. Stänga av spelaren Tryck på [/1. Spelaren går in i standby-läge och strömindikatorn lyser röd. 18

19 L R COAXIAL OPTICAL FRONT REAR PCM/DTS/MPEG/ DOLBY DIGITAL WOOFER CENTER R AUDIO L VIDEO Kopplingar Koppla in spelaren Följ steg 1 till 4 för att koppla in spelaren och göra inställningar på spelaren. Innan du börjar kopplar du ur nätkablar, kontrollerar att du har alla tillbehör och stoppar in batterierna i fjärrkontrollen (sid 16). Kopplingar Obs Se till att alla kablar är ordentligt inkopplade för att undvika störningar. Mer information om kopplingar finns i instruktionerna som levererades med de olika komponenterna. Steg 1: Koppla videokablarna Koppla denna spelare till din TV-skärm, projektor eller AV-förstärkare (mottagare) med en videokabel. Välj något av mönstren A till C, enligt ingången på din TV-skärm, projektor eller AV-förstärkare (mottagare). B INPUT VIDEO (gul) Ljud/video-kabel (medföljer) S VIDEO-kabel (medföljer inte) INPUT S VIDEO C L AUDIO R TV, projektor eller AV- förstärkare (mottagare) till LINE OUT (VIDEO) (gul) till S VIDEO OUT CD/DVD-spelare TV, projektor eller AVförstärkare (mottagare) S VIDEO OUT DIGITAL OUT 5.1CH OUTPUT LINE OUT LINE 1 (RGB)-TV LINE 2 till T LINE 1 (RGB)-TV* till t LINE 2 (endast DVP-NS905V) A TV Koppla videobandspelaren Video SCART (EURO AV)-kabel (medföljer inte) l : Signalflöde * Anslut till T LINE (RGB)-TV för DVP-NS705V.,forts. 19

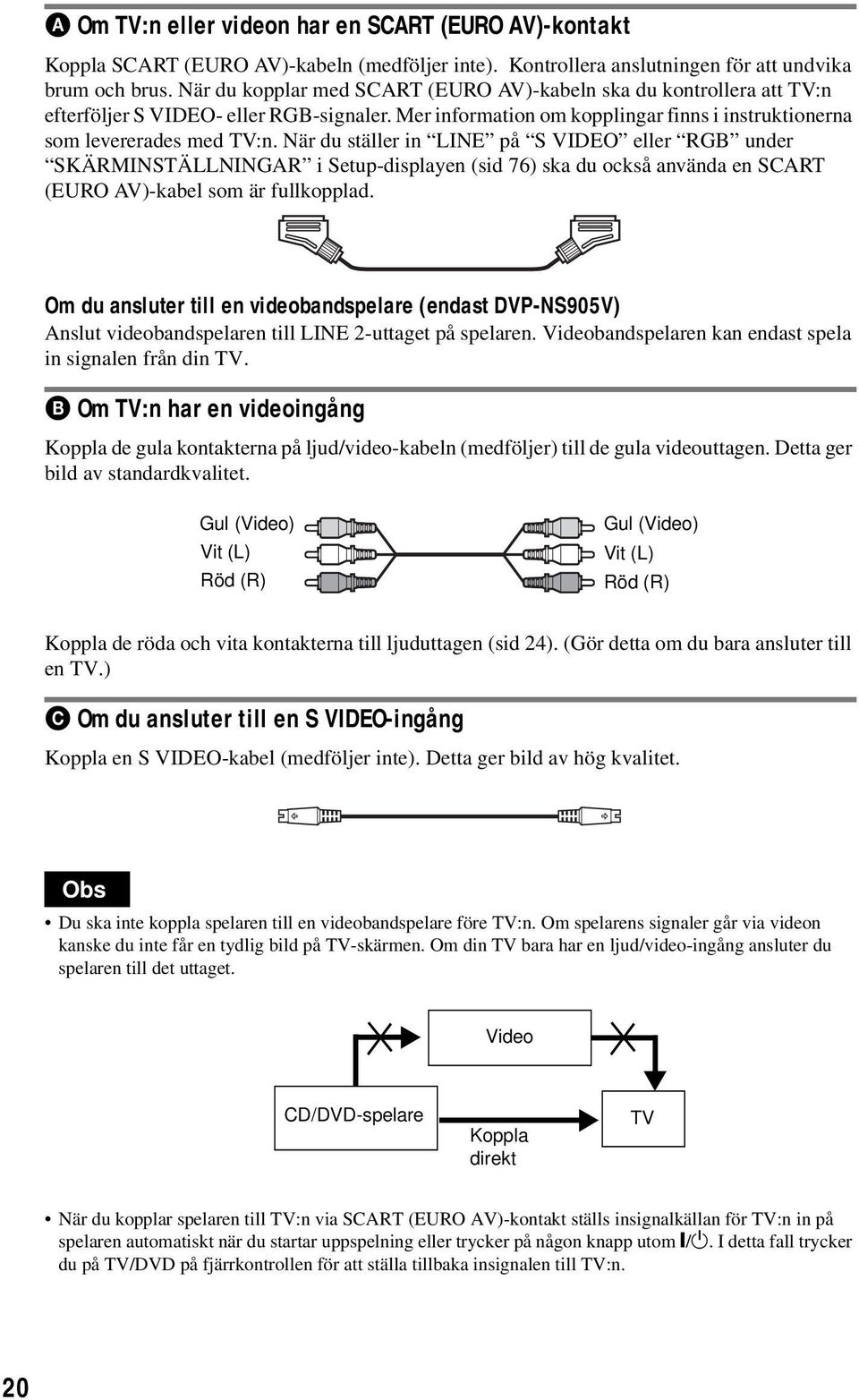

20 A Om TV:n eller videon har en SCART (EURO AV)-kontakt Koppla SCART (EURO AV)-kabeln (medföljer inte). Kontrollera anslutningen för att undvika brum och brus. När du kopplar med SCART (EURO AV)-kabeln ska du kontrollera att TV:n efterföljer S VIDEO- eller RGB-signaler. Mer information om kopplingar finns i instruktionerna som levererades med TV:n. När du ställer in LINE på S VIDEO eller RGB under SKÄRMINSTÄLLNINGAR i Setup-displayen (sid 76) ska du också använda en SCART (EURO AV)-kabel som är fullkopplad. Om du ansluter till en videobandspelare (endast DVP-NS905V) Anslut videobandspelaren till LINE 2-uttaget på spelaren. Videobandspelaren kan endast spela in signalen från din TV. B Om TV:n har en videoingång Koppla de gula kontakterna på ljud/video-kabeln (medföljer) till de gula videouttagen. Detta ger bild av standardkvalitet. Gul (Video) Vit (L) Röd (R) Gul (Video) Vit (L) Röd (R) Koppla de röda och vita kontakterna till ljuduttagen (sid 24). (Gör detta om du bara ansluter till en TV.) C Om du ansluter till en S VIDEO-ingång Koppla en S VIDEO-kabel (medföljer inte). Detta ger bild av hög kvalitet. Obs Du ska inte koppla spelaren till en videobandspelare före TV:n. Om spelarens signaler går via videon kanske du inte får en tydlig bild på TV-skärmen. Om din TV bara har en ljud/video-ingång ansluter du spelaren till det uttaget. Video CD/DVD-spelare Koppla direkt TV När du kopplar spelaren till TV:n via SCART (EURO AV)-kontakt ställs insignalkällan för TV:n in på spelaren automatiskt när du startar uppspelning eller trycker på någon knapp utom \/1. I detta fall trycker du på TV/DVD på fjärrkontrollen för att ställa tillbaka insignalen till TV:n. 20

21 När du spelar en skiva som spelats in med NTSC-färgsystem använder spelaren NTSC och bilden kanske inte kan visas på TV-apparater som endast har färgsystemet PAL. I detta fall tar du ur skivan. För DVP-NS905V Om du inte kan se bilderna från en videobandspelare genom denna spelare som är ansluten till en TV med RGB-uttag ställer du in på t (Ljud/Video) på TV:n. När du väljer (RGB) kan TV:n inte ta emot någon signal från videobandspelaren. Om du vill använda videobandspelarens SmartLink-funktion ansluter du videobandspelaren till TV:ns SmartLink-uttag och ansluter spelaren till TV:n via ett annat uttag. SmartLink-funktionen kanske inte fungerar om videobandspelaren är ansluten till TV:n via SCART (EURO AV)-kontakt på spelaren. Kopplingar 21

22 Steg 2: Koppla ljudkablarna Se diagrammet nedan för att välja den koppling som bäst passar ditt system. Läs instruktionerna för de komponenter du vill ansluta. Välj en koppling Välj en av följande kopplingar, A till D. Komponenter som ska kopplas Koppling Ditt system (exempel) TV A (sid 24) Surround-effekter: TVS DYNAMIK (sid 58), TVS RYMD (sid 58) Stereoförstärkare (mottagare) och två högtalare Surround-effekter: TVS STANDARD (sid 58) eller MD-däck/DAT-däck Surround-effekter: TVS STANDARD (sid 58) B (sid 25) AV-förstärkare (mottagare) som har Dolby* Surround (Pro Logic)-dekoder och 3 till 6 högtalare Surround-effekter: Dolby Surround (Pro Logic) (sid 87) C (sid 26) AV-förstärkare (mottagare) med 5.1-kanalers ingångar och 4 till 6 högtalare Surround-effekter: Dolby Digital (5.1-kanaler) (sid 87) DTS (5.1-kanaler) (endast DVP-NS905V) (sid 87) Super Audio CD flerkanaligt ljud (sid 88) MPEG-ljud (5.1-kanaler) (sid 88) eller AV-förstärkare (mottagare) med en digital ingång som har Dolby, DTS** eller MPEGdekoder och 6 högtalare Surround-effekter: Dolby Digital (5.1-kanaler) (sid 87) DTS (5.1-kanaler) (sid 87) MPEG-ljud (5.1-kanaler) (sid 88) D (sid 27) 22

23 z Tips Om du ansluter en AV-förstärkare (mottagare) som efterföljer samplingsfrekvensen 96 khz ska du använda anslutningen D. * Tillverkad under licens från Dolby Laboratories. Dolby, Pro Logic och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories. För DVP-NS705V ** DTS och DTS Digital Out är varumärken som tillhör Digital Theater Systems, Inc. Kopplingar För DVP-NS905V ** Tillverkad under licens från Digital Theater Systems, Inc. US Pat. No. 5,451,942, 5,956,674, 5,974,380, 5,978,762 och andra världsomfattande patent godkända och ansökta. DTS och DTS Digital Surround är registrerade varumärken som tillhör Digital Theater Systems, Inc. Copyright 1996, 2000 Digital Theater Systems, Inc. Med ensamrätt.,forts. 23

24 L CENTER R COAXIAL OPTICAL FRONT REAR WOOFER PCM/DTS/MPEG/ DOLBY DIGITAL R AUDIO L VIDEO A Koppla till TV:n Denna koppling använder TV:ns högtalare för ljud. Om du använder SCART (EURO AV)- kabeln i A i Steg 1: Koppla videokablarna (sid 19) behöver du inte koppla ljudkablar till TV:n. CD/DVD-spelare S VIDEO OUT DIGITAL OUT 5.1CH OUTPUT LINE OUT LINE 1 (RGB)-TV LINE 2 A AUDIO VIDEO (gul)* (gul) TV (vit) (vit) R L LINE OUT till LINE OUT L/R (AUDIO) (röd) Ljud/videokabel (medföljer) (röd) till ljudingång l : Signalflöde * Den gula kontakten används för videosignaler (sid 19). z Tips När du ansluter till en mono-tv, använd en stereomono-konverterarsladd (medföljer inte). Anslut LINE OUT L/R (AUDIO)-kontakter till TV:ns ljudingång. 24

25 L CENTER R COAXIAL OPTICAL FRONT REAR WOOFER PCM/DTS/MPEG/ DOLBY DIGITAL R AUDIO L VIDEO B Koppla till en stereoförstärkare (mottagare) och 2 högtalare/koppla till ett MD-däck eller DAT-däck Om din stereoförstärkare (mottagare) endast har ljudingångar för R och L använder du B-1. Om din förstärkare (mottagare) har en digital ingång, eller när du ansluter till ett MD- eller DATdäck, använder du B-2. I detta fall kan du också ansluta spelaren direkt till MD- eller DATdäcket utan att använda din stereoförstärkare (mottagare). CD/DVD-spelare S VIDEO OUT Kopplingar DIGITAL OUT 5.1CH OUTPUT LINE OUT LINE 1 (RGB)-TV LINE 2 Koaxialkabel för digital anslutning B-2 (medföljer inte) B-1 eller eller Stereoljudkabel (medföljer inte) (vit) AUDIO VIDEO COAXIAL OPTICAL PCM/DTS/MPEG/ DOLBY DIGITAL (röd) R L DIGITAL OUT till DIGITAL OUT (COAXIAL eller OPTICAL) Optisk digitalkabel (medföljer inte) Ta bort locket innan du kopplar (vit) (röd) LINE OUT till LINE OUT L/R (AUDIO) till koaxial eller optisk ingång till ljudingång [Högtalare] Stereoförstärkare (mottagare) Främre (L) MD-däck/DAT-däck Främre (R) l : Signalflöde z Tips I kopplingen B-1 kan du använda den medföljande ljud/video-kabeln i stället för att använda en separat stereoljudkabel. För att få bättre surround-ljudeffekter ska du se till att lyssningspositionen är mellan högtalarna. Obs Super Audio CD-ljudsignaler skickas inte från det digitala uttaget.,forts. 25

26 L CENTER R COAXIAL OPTICAL FRONT REAR WOOFER PCM/DTS/MPEG/ DOLBY DIGITAL R AUDIO L VIDEO C Koppla till en AV-förstärkare (mottagare) som har Dolby Surround (Pro Logic)-dekoder och 3 till 6 högtalare Du kan endast lyssna på Dolby Surround-effekter när du spelar skivor med Dolby Surround-ljud eller flerkanaligt ljud (Dolby Digital). Om din förstärkare (mottagare) endast har ljudingångar för R och L använder du C-1. Om din förstärkare (mottagare) har en digital ingång använder du C-2. CD/DVD-spelare S VIDEO OUT DIGITAL OUT 5.1CH OUTPUT LINE OUT LINE 1 (RGB)-TV LINE 2 Koaxialkabel för digital anslutning eller eller Stereo- C-2 (medföljer inte) C-1 ljudkabel (medföljer inte) (vit) AUDIO VIDEO COAXIAL OPTICAL PCM/DTS/MPEG/ DOLBY DIGITAL (röd) R L DIGITAL OUT till DIGITAL OUT (COAXIAL eller OPTICAL) LINE OUT till LINE OUT L/R (AUDIO) Optisk digitalkabel (medföljer inte) Ta bort locket innan du kopplar (vit) (röd) till koaxial eller optisk ingång [Högtalare] Förstärkare (mottagare) med Dolby Surround-dekoder till ljudingång [Högtalare] Bakre (L) Bakre (R) Främre (L) Främre (R) Subwoofer l : Signalflöde Mitt Bakre (mono) z Tips För korrekt högtalarplacering, se instruktionerna som levererades med förstärkaren (mottagaren). Obs När du kopplar 6 högtalare byter du ut den enkanaliga bakre högtalaren med en mitthögtalare, 2 bakre högtalare och en subwoofer. Super Audio CD-ljudsignaler skickas inte från det digitala uttaget. 26

27 L CENTER R COAXIAL OPTICAL FRONT REAR WOOFER PCM/DTS/MPEG/ DOLBY DIGITAL R AUDIO L VIDEO D Ansluta till en AV-förstärkare (mottagare) med 5.1-kanalers ingångar och/eller en digital ingång och 4 till 6 högtalare Om din AV-förstärkare (mottagare) har 5.1-kanalers ingångar, använd D-1. Om du vill använda Dolby Digital, MPEG-ljud eller DTS-dekoder på din AV-förstärkare (mottagare) ansluter du till det digitala uttaget med D-2. Med följande kopplingar får du en mer realistisk ljudeffekt hemma hos dig. CD/DVD-spelare S VIDEO OUT Kopplingar DIGITAL OUT 5.1CH OUTPUT LINE OUT LINE 1 (RGB)-TV LINE 2 COAXIAL OPTICAL PCM/DTS/MPEG/ DOLBY DIGITAL DIGITAL OUT till DIGITAL OUT D-2 (COAXIAL eller D-1 OPTICAL) Optisk digitalkabel (medföljer inte) Ta bort locket innan du kopplar till 5.1CH OUTPUT L R FRONT REAR WOOFER 5.1CH OUTPUT CENTER Stereoljudkabel (medföljer inte) eller eller Koaxialkabel för digital anslutning (medföljer inte) till koaxial eller optisk ingång [Högtalare] AV-förstärkare (mottagare) med 5.1-kanalers ingångar eller/och dekoder Monoljudkabel (medföljer inte) till ljudingång [Högtalare] Mitt Subwoofer Främre (L) Främre (R) l : Signalflöde Bakre (L) Bakre (R),forts. 27

28 D-1 : Koppla till 5.1-kanalers ingångar Du kan få 5.1-kanalers surround-ljudeffekter med den interna dekodern för Dolby Digital, MPEG-ljud, DTS (endast DVP-NS905V) eller Super Audio CD flerkanaligt ljud på den här spelaren. (När 6 högtalare har anslutits ska du ställa in SURROUND på AV.) Du kan också få Dolby Surround (Pro Logic)- ljud eller surround-ljud med olika SURROUND -lägen (sid 57). D-2 : Ansluta till digitalt uttag Denna koppling gör att du kan använda förstärkarens dekoder för Dolby Digital, MPEG-ljud eller DTS. Du kan inte höra spelarens surround-ljudeffekter. z Tips För anslutning D-2 För korrekt högtalarplacering, se instruktionerna som levererades med de komponenter som sammankopplas. Du kan förbättra ljudåtergivningen genom att: Använda kraftfulla högtalare. Använd främre, bakre och mitthögtalare av samma storlek och effekt. Placera subwoofern mellan den högra och den vänstra främre högtalaren. Obs För anslutning D-2 När du är färdig med kopplingen ska du ställa in DOLBY DIGITAL på DOLBY DIGITAL och DTS på DTS (för DVP-NS905V) eller PÅ (för DVP-NS705V) i Snabbinställning (sid 29). Om din AV-förstärkare (mottagare) har en MPEGdekoderfunktion ställer du in MPEG i LJUDINSTÄLLNINGAR på MPEG (sid 80). Annars hörs inget ljud eller oväsen från högtalarna. När du ansluter en förstärkare (mottagare) som efterföljer samplingsfrekvensen 96 khz anger du 48kHz/96kHz PCM i LJUDINSTÄLLNINGAR till 96kHz/24bit (sid 80). Super Audio CD-ljudsignaler skickas inte från det digitala uttaget. 28

29 Steg 3: Koppla nätkabeln Koppla in nätkablarna till spelaren och TV:n. Steg 4: Snabbinställning Följ stegen nedan för att göra ett minimum av grundjusteringar för att använda spelaren. Om du vill hoppa över en justering trycker du på >. Om du vill återgå till föregående justering trycker du på.. Kopplingar [/1./> X/x ENTER 1 Slå på TV:n. 2 Tryck på [/1. 3 Växla ingången på TV:n så att signalen från spelaren visas på TV-skärmen. Meddelandet Press [ENTER] to run QUICK SETUP (Tryck på [ENTER] för att starta SNABBINSTÄLLNING) visas längst ner på skärmen. Om meddelandet inte visas väljer du QUICK (SNABB) under SETUP (INSTÄLLNINGAR) i kontrollmenyn för att köra Snabbinställning (sid 75). 4 Tryck på ENTER utan att sätta i en skiva Setup-displayen där du kan välja vilket språk som ska användas i displayen visas. Vilka språk som är tillgängliga varierar beroende på modell. LANGUAGE SETUP OSD: MENU: AUDIO: SUBTITLE: ENGLISH ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL NEDERLANDS DANSK SVENSKA 5 Tryck på X/x för att välja språk. Spelaren använder det språk som väljs här även för menyer och textning.,forts. 29

30 6 Tryck på ENTER. Setup-displayen för bildförhållandet för TV:n som kopplas in visas. SKÄRMINSTÄLLNINGAR TV-TYP: SKÄRMSLÄCKARE: BAKGRUND: LINE: 16:9 16:9 4:3 BREVLÅDEFORMAT 4:3 PAN&SCAN 7 Tryck på X/x för att välja den inställning som matchar din TV. Välj detta när du ansluter till en widescreen-tv eller en 4:3 standard-tv med wide-läge 16:9 (sid 76) Om du har en 4:3 standard-tv 4:3 BREVLÅDEFORMAT eller 4:3 PAN&SCAN (sid 76) 8 Tryck på ENTER. Setup-displayen för att välja typ av videoutsignal från LINE 1 (RGB)-TV*- kontakt visas. SKÄRMINSTÄLLNINGAR TV-TYP: 16:9 SKÄRMSLÄCKARE: PÅ BAKGRUND: INNEHÅLLSBILD LINE: VIDEO VIDEO S VIDEO RGB 9 Tryck på X/x för att välja typ av videoutsignal från LINE 1 (RGB)- TV*-kontakten. Videosignaler VIDEO (sid 76) S VIDEO-signaler S VIDEO (sid 76) RGB-signaler RGB(sid 76) * LINE (RGB)-TV för DVP-NS705V 10Tryck på ENTER. Setup-displayen för val av typ av kontakt för kopplingen till förstärkaren visas. Är den här spelaren kopplad till en förstärkare (mottagare)? Ange vilken anslutning du använder. JA LINE OUTPUT L/R (AUDIO) DIGITAL OUTPUT DIGITAL & 5.1CH OUTPUT NEJ 11Tryck på X/x för att välja den typ av uttag (om något) du använder för att ansluta till en förstärkare (mottagare) och tryck sedan på ENTER. Välj alternativet som matchar ljudkopplingen du valde på sid 24 till 27 ( A till D ). A Om du bara kopplar in en TV och ingenting annat väljer du NEJ. Snabbinställningen slutförs och kopplingarna är färdiga. B-1 C-1 Välj LINE OUTPUT L/R (AUDIO). Snabbinställningen är klar och kopplingarna är färdiga. B-2 C-2 D-2 Välj DIGITAL OUTPUT. Setupdisplayen för DOLBY DIGITAL visas. D-1 eller båda D-1 och D-2 Välj DIGITAL & 5.1CH OUTPUT. Setup-displayen för DOLBY DIGITAL visas. 12Tryck på X/x för att välja den typ av Dolby Digital-signal du vill sända till din förstärkare (mottagare). Välj alternativet som matchar ljudkopplingen du valde på sid 25 till 27 ( B till D ). 30

31 LJUDINSTÄLLNINGAR LJUD DÄMPNING: AV AUDIO DRC: STANDARD LJUDFILTER: TVÄR NEDMIXNING: DOLBY SURROUND DIGITAL UTGÅNG: PÅ DOLBY DIGITAL: D-PCM MPEG: D-PCM DTS: DOLBY DIGITAL 48kHz/96kHz PCM: 48kHz/16bit B-2 C-2 D-PCM (sid 80) D-2 DOLBY DIGITAL (endast om förstärkaren (mottagaren) har en Dolby Digital-dekoder) (sid 80) 13Tryck på ENTER. DTS markeras. LJUDINSTÄLLNINGAR LJUD DÄMPNING: AV AUDIO DRC: STANDARD LJUDFILTER: TVÄR NEDMIXNING: DOLBY SURROUND DIGITAL UTGÅNG: PÅ DOLBY DIGITAL: D-PCM MPEG: PCM DTS: D-PCM 48kHz/96kHz PCM: D-PCM DTS 14Tryck på X/x för att välja den typ av DTS-signal som sänds till din förstärkare (mottagare). Välj alternativet som matchar ljudkopplingen du valde på sid 25 till 27 ( B till D ). B-2 C-2 D-PCM (sid 80) (för DVP-NS905V) AV (sid 80) (för DVP-NS705V) D-2 DTS (sid 80) (för DVP-NS905V) PÅ (sid 80) (för DVP-NS705V) (endast om förstärkaren (mottagaren) har en DTS-dekoder) 15Tryck på ENTER. När DIGITAL OUTPUT har valts i steg qa Snabbinställningen slutförs och kopplingarna är färdiga. Om din AV-förstärkare (mottagare) har en MPEG-dekoder ställer du in MPEG på MPEG (sid 80). När DIGITAL & 5.1CH OUTPUT har valts i steg qa Setup-displayen för HÖGTALARINSTÄLLN. visas. 16Tryck på X/x för att välja mitthögtalarens storlek. Om ingen mitthögtalare har anslutits väljer du INGEN (sid 81). HÖGTALARINSTÄLLN. STORLEK: AVSTÅND: BALANS: NIVÅ: TESTTON: AV FRAM: MITTEN: BAK: SUBWOOFER: To set, press, then ENTER. 17Tryck på ENTER. BAK markeras. HÖGTALARINSTÄLLN. STORLEK: AVSTÅND: BALANS: NIVÅ: TESTTON: AV FRAM: MITTEN: BAK: SUBWOOFER: STOR INGEN INGEN STOR LITEN STOR STOR INGEN INGEN STOR(BAKRE) 18Tryck på X/x för att välja de bakre högtalarnas storlek. Om ingen bakre högtalare har anslutits väljer du INGEN. SIDA och BAKRE syftar på högtalarplaceringen i förhållande till lyssningspositionen (sid 81). Kopplingar,forts. 31

32 19Tryck på ENTER. SUBWOOFER markeras. HÖGTALARINSTÄLLN. STORLEK: AVSTÅND: BALANS: NIVÅ: TESTTON: AV FRAM: STOR MITTEN: STOR BAK: STOR (BAKRE) SUBWOOFER: INGEN INGEN To set, press, then ENTER. JA T it SETUP DISPLAY 20Tryck på X/x för att markera om du har anslutit en subwoofer eller inte. 21Tryck på ENTER. Snabbinställningar är klart. Alla kopplingar och åtgärder är klara. Använda surroundljudeffekterna För att få surround-ljudeffekter med denna spelare eller förstärkare (mottagare) måste alternativen nedan vara inställda enligt följande för ljudkopplingen du valt på sid 25 till 27 ( B till D ). Var och en av dessa är standardinställningar och behöver inte justeras när du först kopplar in spelaren. Se sid 74 för hur Setup-displayen används. Ljudkoppling (sid 24 till 27) A Inga ytterligare inställningar behövs. B-1 C-1 Ställ in NEDMIXNING på DOLBY SURROUND (sid 79). Om ljudet förvanskas även när volymen sänks ställer du in LJUD DÄMPNING på PÅ (sid 78). B-2 C-2 D-2 Ställ in NEDMIXNING på DOLBY SURROUND (sid 79). Ställ in DIGITAL UTGÅNG på PÅ (sid 79). Ställ in 48kHz/96kHz PCM på 96kHz/ 24bit endast om du ansluter en förstärkare (mottagare) som efterföljer samplingsfrekvensen 96 khz (sid 80). D-1 Ställ in AVSTÅND, BALANS och NIVÅ efter de anslutna högtalarna (sid 82). Om ljudet förvanskas även när volymen sänks ställer du in LJUD DÄMPNING på PÅ (sid 78). 32

33 Spela skivor Spela skivor När du använder en förstärkare (mottagare) Sätt på förstärkaren (mottagaren) och välj lämplig kanal så att du kan höra ljud från spelaren. 4 Tryck på A på spelaren och lägg skivan i skivfacket. Beroende på om det är DVD eller VIDEO CD kan vissa funktioner vara annorlunda eller begränsade. Se den bruksanvisning som medföljer skivorna. Spela skivor Strömindikator A Uppspelningssidan ska vara nedåt [/1 H Z [/1 5 Tryck på H. Skivfacket stängs och spelaren startar uppspelningen (kontinuerlig uppspelning). Justera volymen på TV:n eller förstärkaren (mottagaren). Beroende på skivan kanske en meny visas på TV-skärmen. För DVD VIDEO, se sid 38. För VIDEO CD, se sid 41. (ljud) H Stänga av spelaren Tryck på [/1. Spelaren går in i standby-läge. z Tips Spelaren kommer att stängas av automatiskt när du lämnar spelaren i stoppläge i mer än 30 minuter (Automatisk avstängning). Obs Super Audio CD-ljudsignaler skickas inte från det digitala uttaget. 1 Sätt på TV:n. 2 Tryck på [/1. Spelaren startar och strömindikatorn lyser grönt. 3 Växla ingången på TV:n så att signalen från spelaren visas på TV-skärmen. Observera vid uppspelning av CD med ett DTS-ljudspår (endast DVP-NS705V) När du spelar DTS-kodade CD-skivor hörs oväsen från analoga stereouttag. För att undvika skador på ljudsystemet ska du vara försiktig när analoga stereouttag på spelaren kopplas till ett förstärkarsystem. För att få DTS Digital Surround -uppspelning måste ett externt 5.1-kanals dekodersystem anslutas till det digitala uttaget på spelaren. Ställ in ljudet på STEREO med knappen (ljud) när du spelar DTS-ljudspår på en CD (sid 56).,forts. 33

34 Spela inte upp DTS-ljudspår utan att först ansluta spelaren till en ljudkomponent som har en inbyggd DTS-dekoder. Spelaren sänder DTS-signalen via DIGITAL OUT (COAXIAL eller OPTICAL)-uttaget även om DTS i LJUDINSTÄLLNINGAR är inställt på AV i Setup-displayen (sid 80), vilket kan påverka öronen eller skada högtalarna. Observera vid uppspelning av DVD VIDEO med ett DTS-ljudspår (endast DVP-NS705V) DTS-ljudsignaler skickas endast via uttaget DIGITAL OUT (COAXIAL eller OPTICAL). När du spelar en DVD VIDEO med DTSljudspår ställer du in DTS på PÅ i LJUDINSTÄLLNINGAR (sid 80). Om du ansluter spelaren till ljudutrustning som inte har DTS-dekoder ska du inte ställa DTS på PÅ i LJUDINSTÄLLNINGAR (sid 80). Ett högt oljud kan komma från högtalarna, vilket kan påverka öronen eller skada högtalarna. Ytterligare funktioner Z Funktion Gå till nästa kapitel, spår eller scen i kontinuerlig uppspelning Gå tillbaka till föregående kapitel, spår eller scen i kontinuerlig uppspelning Stoppa uppspelningen och ta ur skivan Spela om föregående scen (endast DVD VIDEO) Åtgärd Tryck på > Tryck på. Tryck på Z Tryck på REPLAY z Tips Replay-funktionen är användbar när du vill spela om en scen eller dialog som du har missat. Obs Du kanske inte kan använda Replay-funktionen med alla scener. Låsa skivfacket (barnspärr) Du kan låsa skivfacket så att inte små barn kan öppna det. [/1./> REPLAY H X x ENTER O RETURN Funktion Stoppa Pausa Återuppta uppspelningen efter paus Åtgärd Tryck på x Tryck på X Tryck på X eller H När spelaren går in i standby-läge trycker du på O RETURN, ENTER, och sedan [/1 på fjärrkontrollen. Skivfacket öppnas inte och LOCKED visas på frontpanelens display. Knappen Z på spelaren eller fjärrkontrollen fungerar inte medan barnspärren är på. 34

35 Låsa upp skivfacket När spelaren är i standby-läge trycker du på O RETURN, ENTER, och sedan [/1 igen. Obs Även om du väljer ÅTERSTÄLLA under INSTÄLLNINGAR i kontrollmenyn (sid 75) förblir skivfacket låst. Söka efter en viss plats på en skiva (söka, scanna, slow-motion, frys bild) Du kan hitta en viss plats på en skiva snabbt genom att titta på skärmen och snabbspola filmen eller spela den långsamt. Spela skivor c / C H M m Obs Beroende på vilken DVD/VIDEO CD du spelar kanske du inte kan använda alla funktioner. Hitta en punkt snabbt (söka) Medan skivan spelas, håll C nertryckt tills du hittar en punkt i uppspelningsriktningen eller håll c nertryckt för att hitta en punkt i motsatt riktning. När du hittar den punkt du vill komma till släpper du knappen för att återgå till normal uppspelningshastighet.,forts. 35

36 Hitta en punkt snabbt med snabbspolning framåt eller bakåt (scanna) Tryck på m eller M medan du spelar en skiva. När du hittar den punkt du vill ha trycker du på H för att återgå till normal hastighet. Varje gång du trycker på m eller M under scanning ändras uppspelningshastigheten. Det finns tre olika hastigheter. Med varje tryckning ändras displayen enligt följande: Uppspelningsriktning 2B (endast DVD VIDEO/Super Audio CD/CD) 2M T 1M Motsatt riktning 2b (endast DVD VIDEO) t 1m t 2m Visa en bild i taget (frys bild) När spelaren är i pausläge, tryck på C för att gå till nästa bild. Tryck på c för att gå till föregående bild (endast DVD). Om du håller knappen nertryckt kan du visa bilderna i följd. Du återgår till normal uppspelningshastighet genom att trycka på knappen H. Använda click shuttle-ringen på spelaren (Shuttle-läge) (endast DVP-NS905V) JOG Uppspelningshastigheten 2B / 2b är ca två gånger snabbare än normal hastighet. Uppspelningshastigheten 2M / 2m är snabbare än 1M / 1m. Titta på bild efter bild (slowmotion) Tryck på m eller M när spelaren är i pausläge. För att återgå till normal hastighet trycker du på H. Varje gång du trycker på m eller M under slow-motion ändras uppspelningshastigheten. Två hastigheter finns. Med varje tryckning ändras visningen enligt följande: Uppspelningsriktning 2 y 1 Motsatt riktning (endast DVD) 2 y 1 2 / 2 är långsammare än 1 / 1. Click shuttle-ring Vrid click shuttle-ringen på spelaren. Uppspelningshastigheten ändras beroende på vilket håll du vrider åt och hur mycket du vrider enligt följande: Under uppspelning 2M Snabbspolning framåt (snabbare än 1M) Y 1M Snabbspolning framåt Y 2B (endast DVD VIDEO/Super Audio CD/CD) Y N Uppspelning (normal hastighet) Y 2b (endast DVD VIDEO) Y 1m Snabbspolning bakåt Y 2m Snabbspolning bakåt (snabbare än 1m) Om du vrider click shuttle-ringen snabbt går uppspelningshastigheten direkt till 2M eller 2m. 36
